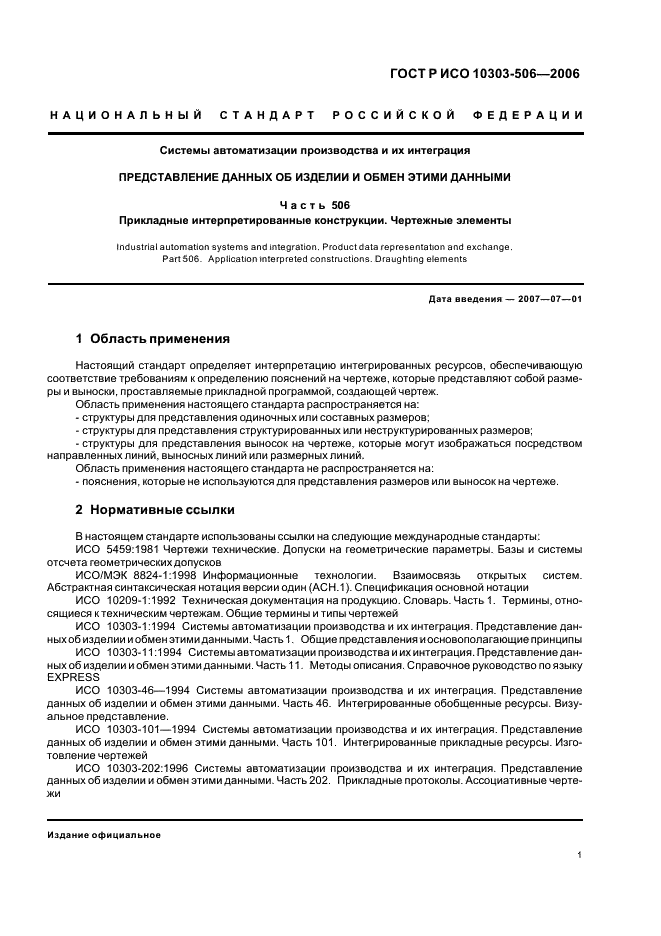

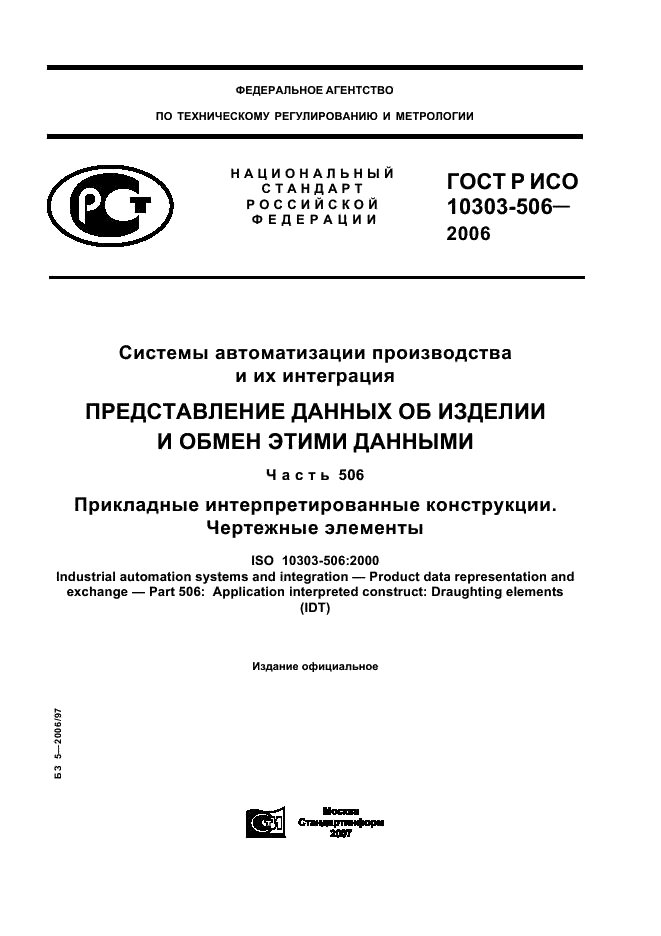

ГОСТ Р ИСО 10303-506-2006 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 506. Прикладные интерпретированные конструкции. Чертежные элементы

Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к определению пояснений на чертеже, которые представляют собой размеры и выноски, проставляемые прикладной программой, создающей чертеж.
Область применения настоящего стандарта распространяется на:
- структуры для представления одиночных или составных размеров;
- структуры для представления структурированных или неструктурированных размеров;
- структуры для представления выносок на чертеже, которые могут изображаться посредством направленных линий, выносных линий или размерных линий.
Область применения настоящего стандарта не распространяется на пояснения, которые не используются для представления размеров или выносок на чертеже
