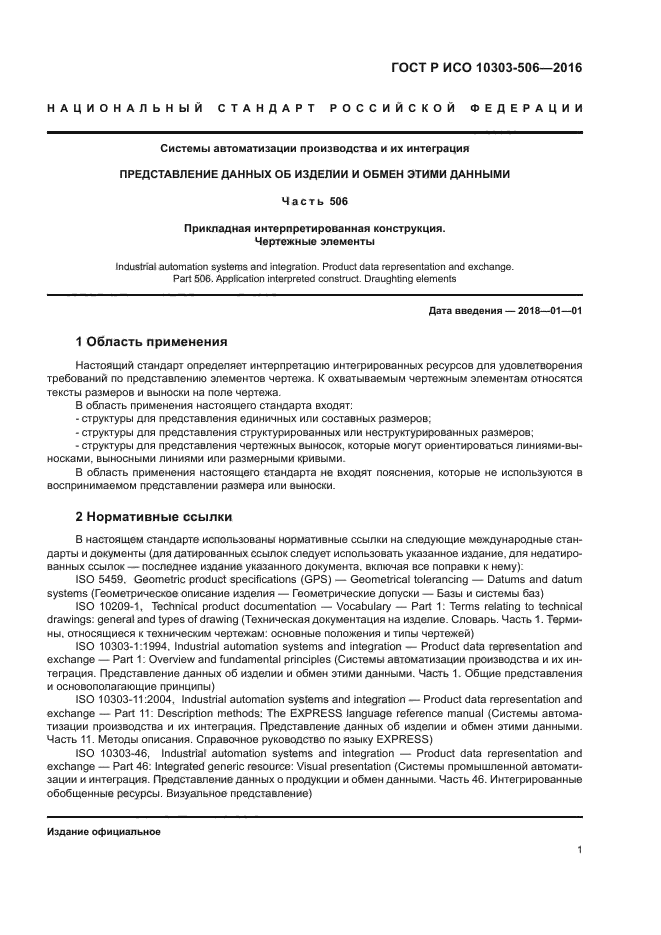

Настоящий стандарт определяет интерпретацию интегрированных ресурсов для удовлетворения требований по представлению элементов чертежа. К охватываемым чертежным элементам относятся тексты размеров и выноски на поле чертежа.
В область применения настоящего стандарта входит:
- структуры для представления единичных или составных размеров;
- структуры для представления структурированных или неструктурированных размеров;
- структуры для представления чертежных выносок, которые могут ориентироваться линиями- выносками, выносными линиями или размерными кривыми.
В область применения настоящего стандарта не входят пояснения, которые не используются в воспринимаемом представлении размера или выноски
| Обозначение: | ГОСТ Р ИСО 10303-506-2016 |
| Статус: | принят |
| Название рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 506. Прикладная интерпретированная конструкция. Чертежные элементы |
| Дата актуализации текста: | 01.02.2017 |
| Дата актуализации описания: | 10.08.2017 |
| Дата издания: | 23.01.2017 |
| Дата введения в действие: | 01.01.2018 |
| Дата последнего изменения: | 17.07.2017 |
| Область и условия применения: | Настоящий стандарт определяет интерпретацию интегрированных ресурсов для удовлетворения требований по представлению элементов чертежа. К охватываемым чертежным элементам относятся тексты размеров и выноски на поле чертежа.
В область применения настоящего стандарта входит: - структуры для представления единичных или составных размеров; - структуры для представления структурированных или неструктурированных размеров; - структуры для представления чертежных выносок, которые могут ориентироваться линиями- выносками, выносными линиями или размерными кривыми. В область применения настоящего стандарта не входят пояснения, которые не используются в воспринимаемом представлении размера или выноски |
| Страниц: | 28 |
| Ссылки для скачивания: |
