Меню
Навигация
Весна Клиник
Бесплатный вебинар

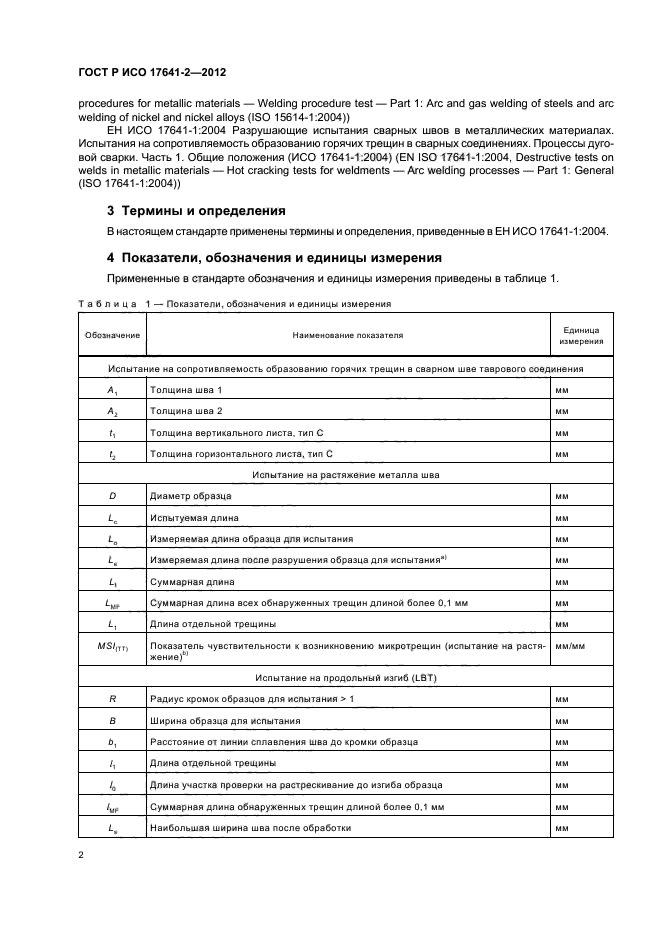

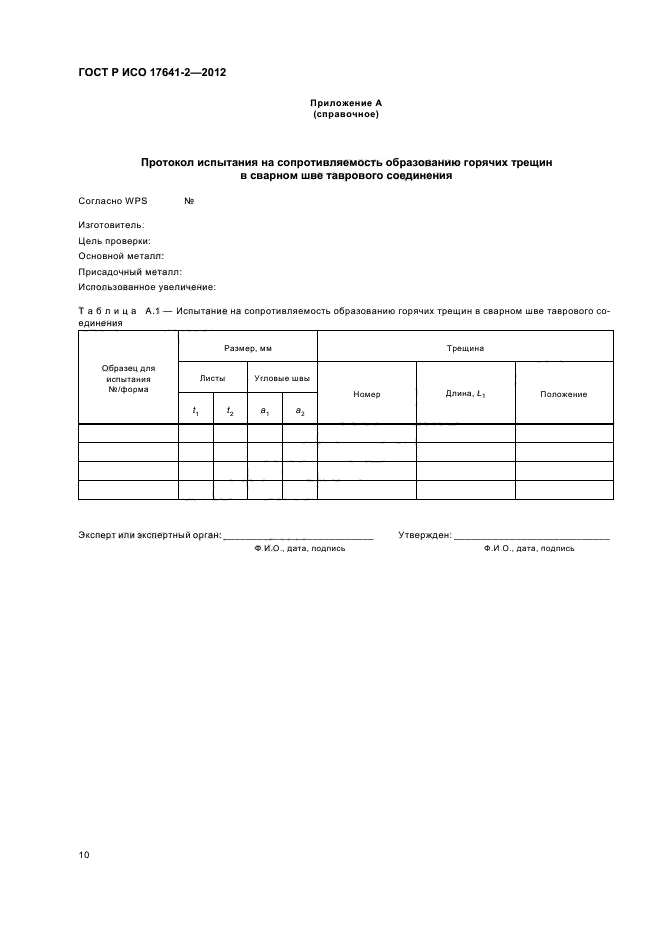

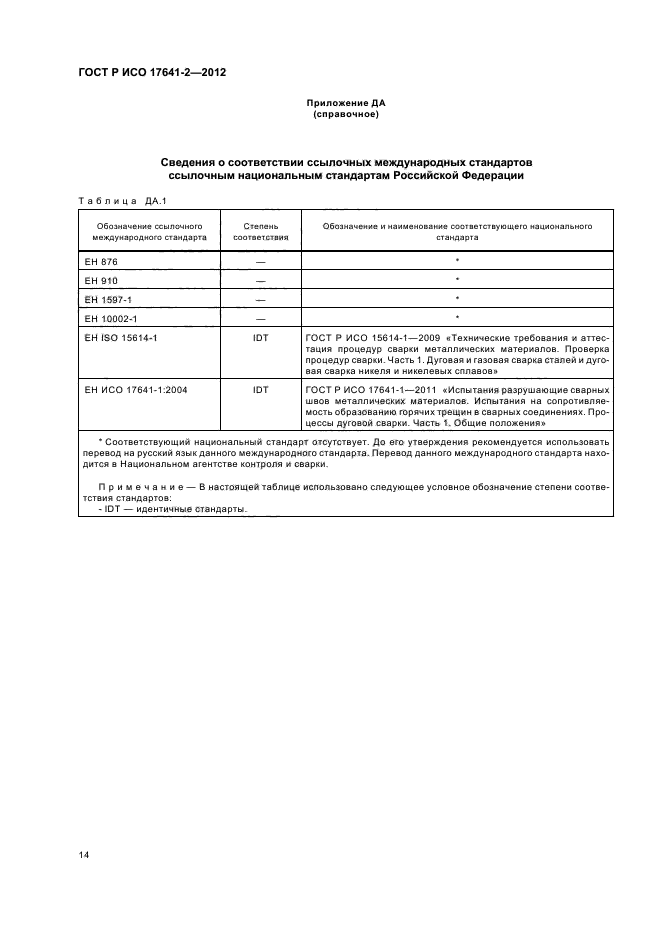

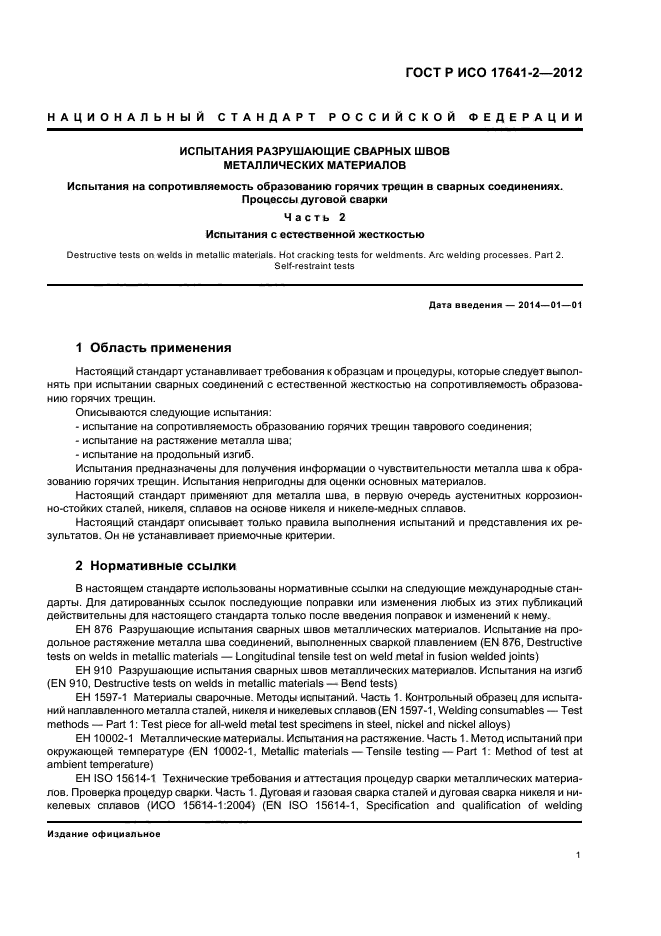

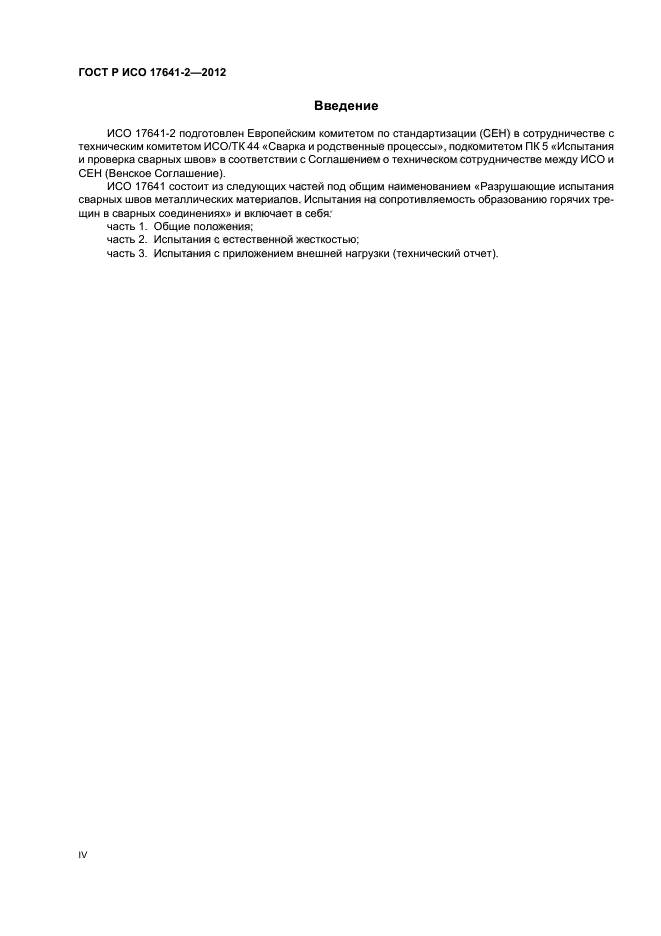

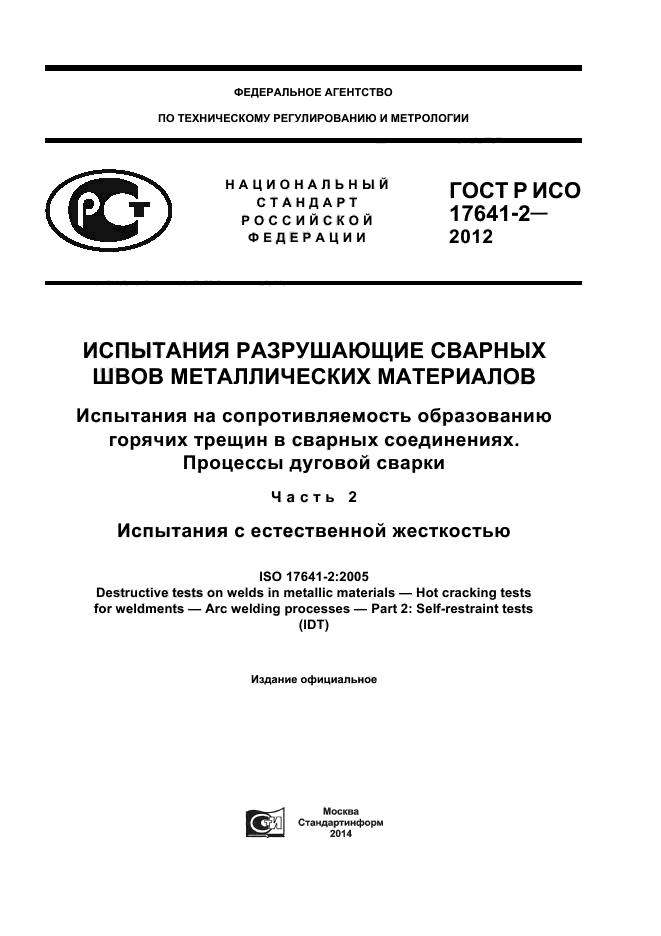

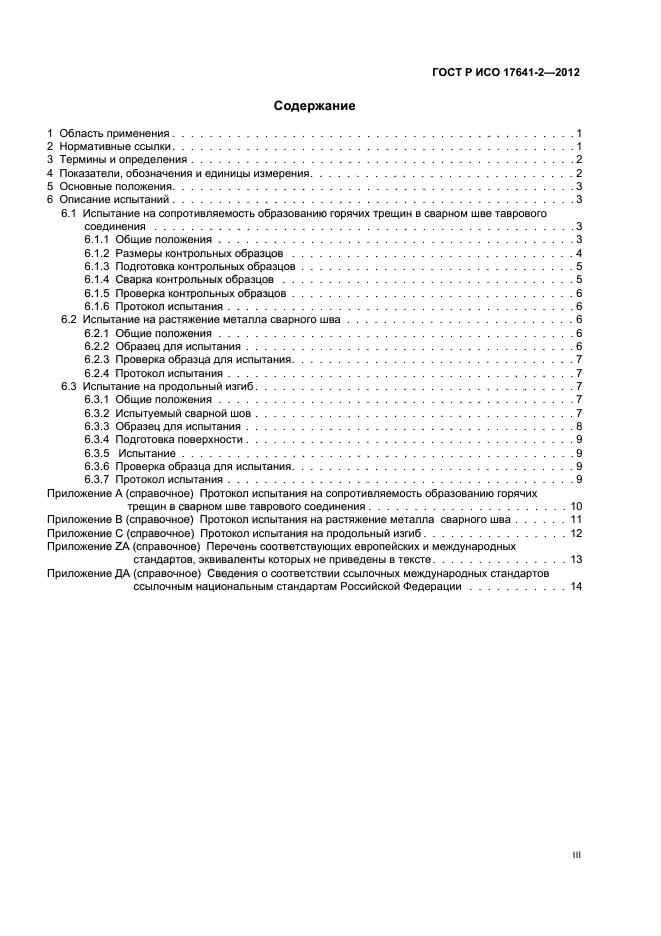

ГОСТ Р ИСО 17641-2-2012 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью

Настоящий стандарт устанавливает требования к образцам и процедуры, которые следует выполнять при испытании сварных соединений с естественной жесткостью на сопротивляемость образованию горячих трещин.

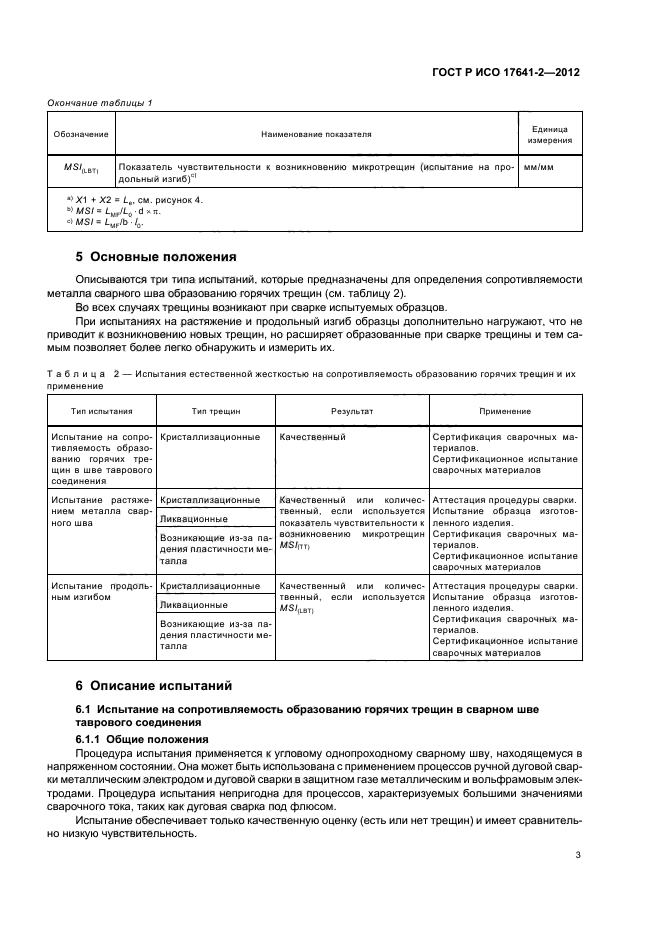

Описываются следующие испытания:

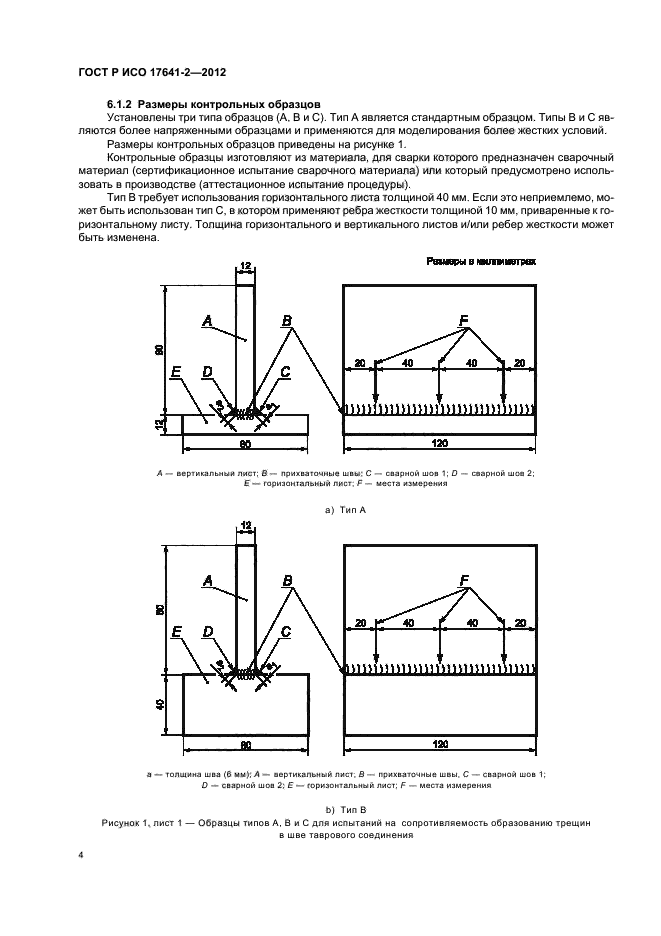

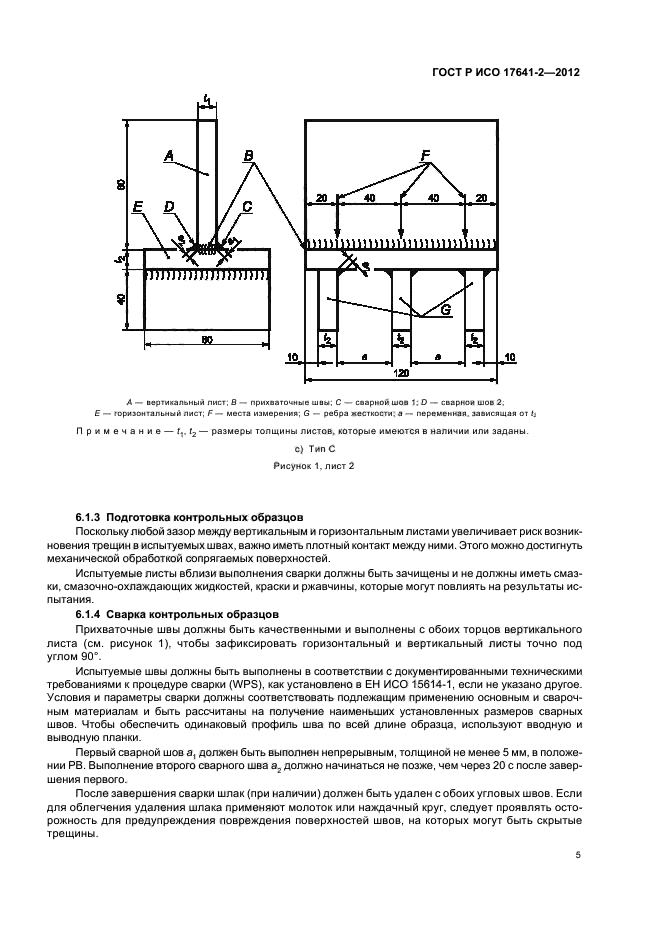

- испытания на сопротивляемость образованию горячих трещин таврового соединения;

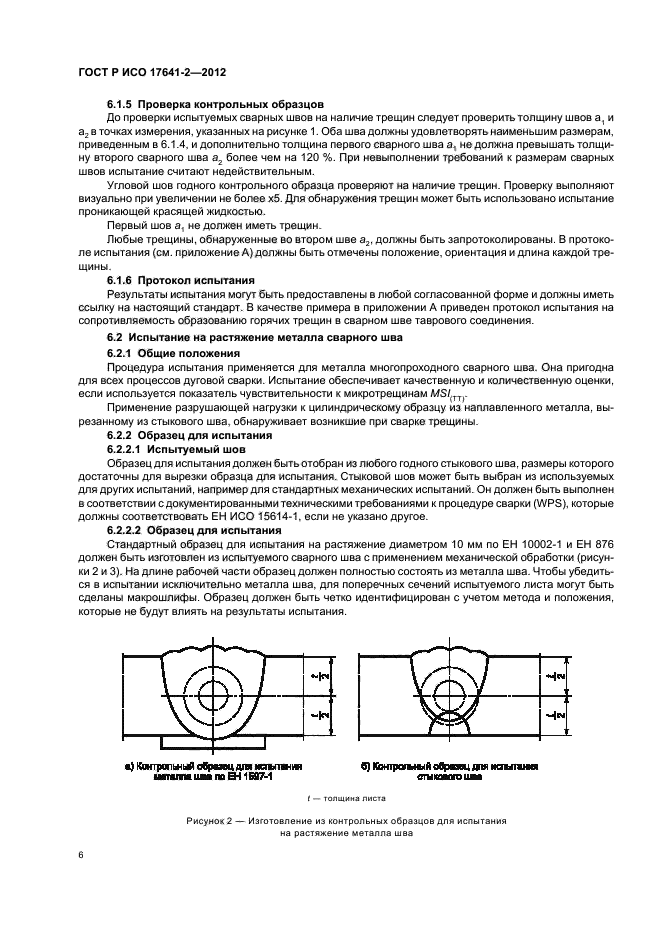

- испытания на растяжение металла шва;

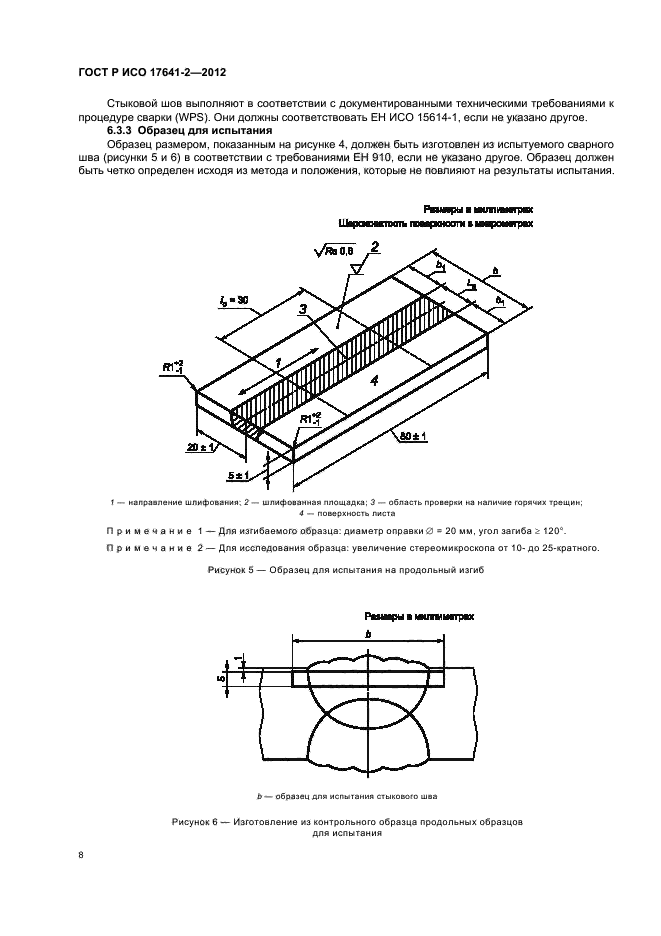

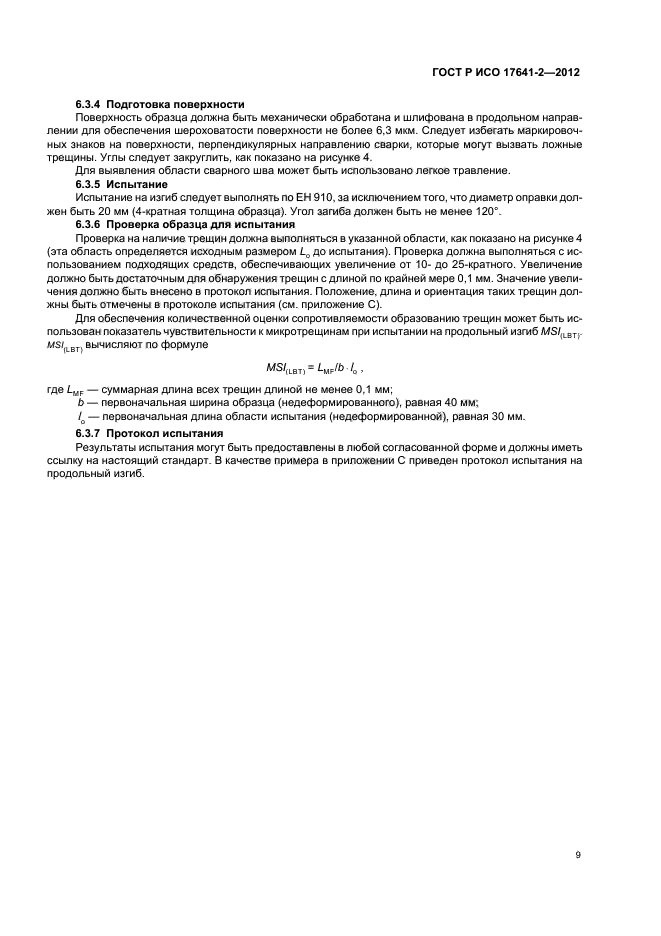

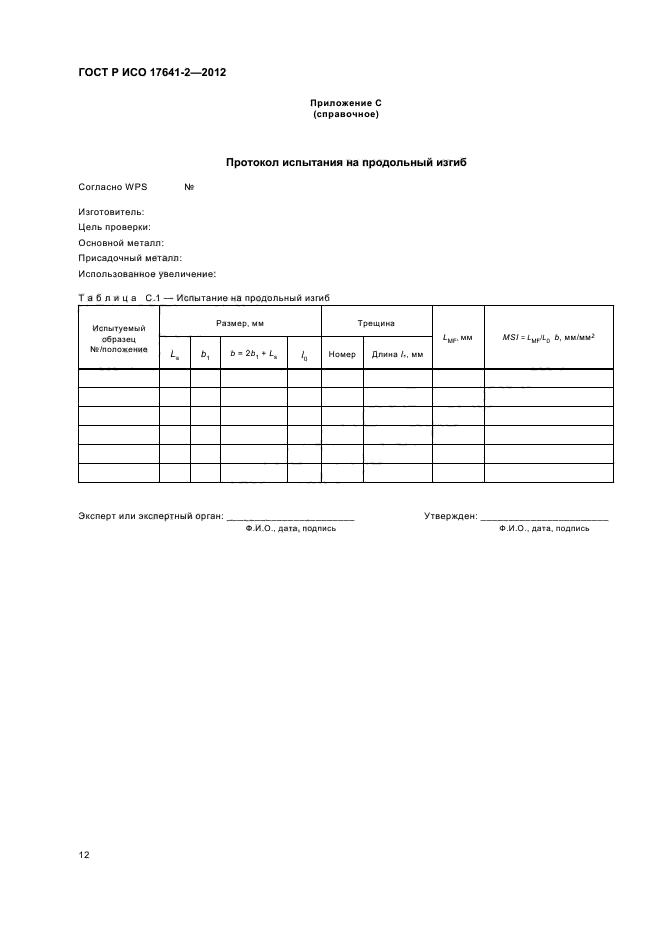

- испытания на продольный изгиб.
Испытания предназначены для получения информации о чувствительности металла шва к образованию горячих трещин. Испытания непригодны для оценки основных материалов.
Стандарт применяют для металла шва, в первую очередь аустенитных коррозионно-стойких сталей, никеля, сплавов на основе никеля и никеле-медных сплавов.
Настоящий стандарт описывает только правила выполнения испытаний и представления их результатов. Он не устанавливает приемочные критерии

Обозначение: ГОСТ Р ИСО 17641-2-2012
Статус: действующий
Название рус.: Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью
Дата актуализации текста: 06.04.2015
Дата актуализации описания: 10.08.2017
Дата издания: 27.03.2014
Дата введения в действие: 01.01.2014
Дата последнего изменения: 13.07.2017
Область и условия применения: Настоящий стандарт устанавливает требования к образцам и процедуры, которые следует выполнять при испытании сварных соединений с естественной жесткостью на сопротивляемость образованию горячих трещин.
Описываются следующие испытания:
- испытания на сопротивляемость образованию горячих трещин таврового соединения;
- испытания на растяжение металла шва;
- испытания на продольный изгиб.
Испытания предназначены для получения информации о чувствительности металла шва к образованию горячих трещин. Испытания непригодны для оценки основных материалов.
Стандарт применяют для металла шва, в первую очередь аустенитных коррозионно-стойких сталей, никеля, сплавов на основе никеля и никеле-медных сплавов.
Настоящий стандарт описывает только правила выполнения испытаний и представления их результатов. Он не устанавливает приемочные критерии
Страниц: 20
Ссылки для скачивания:
