Меню
Навигация
Пробный доступ к системе Гарант

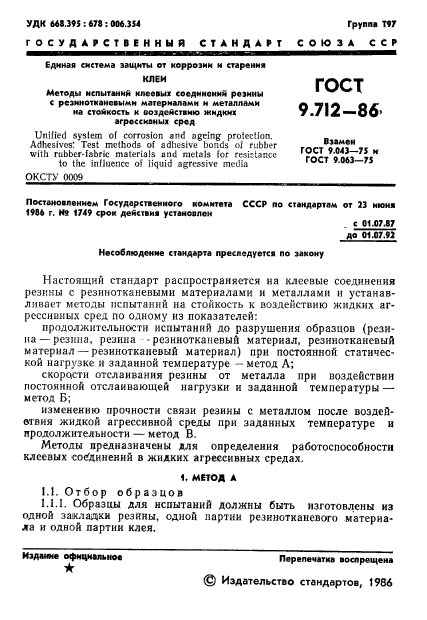

ГОСТ 9.712-86 Единая система защиты от коррозии и старения. Клеи. Методы испытаний клеевых соединений резины с резинотканевыми материалами и металлами на стойкость к воздействию жидких агрессивных сред

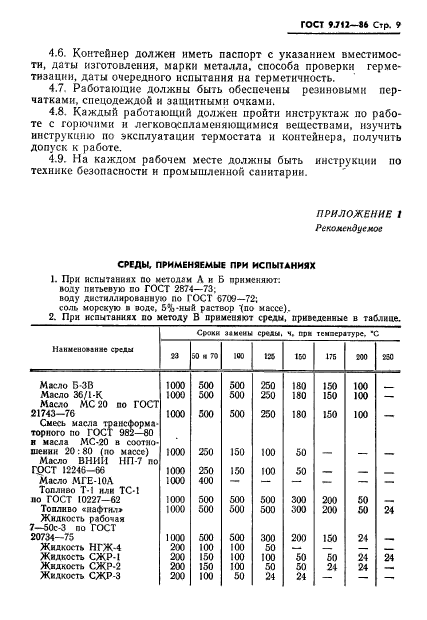

Настоящий стандарт распространяется на клеевые соединения резины с резинотканевыми материалами и металлами и устанавливает методы испытаний на стойкость к воздействию жидких агрессивных сред по одному из показателей:

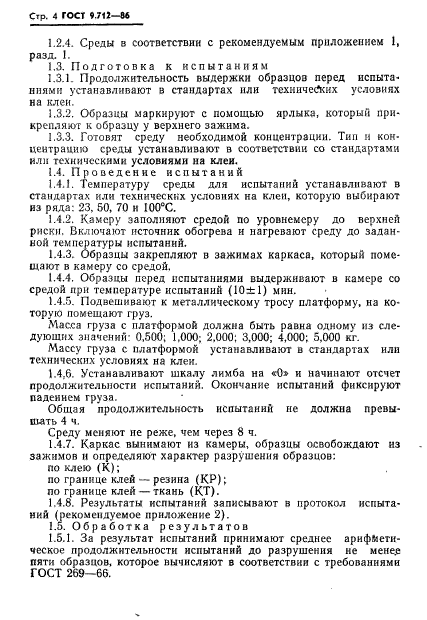

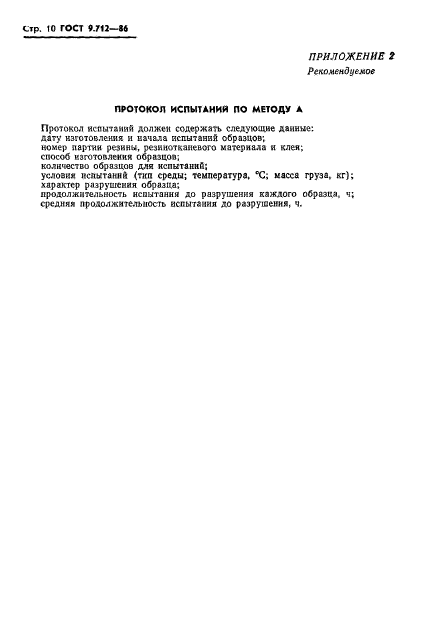

продолжительности испытаний до разрушения образцов (резина - резина, резина - резинотканевый материал, резинотканевый материал - резинотканевый материал) при постоянной статической нагрузке и заданной температуре - метод А;

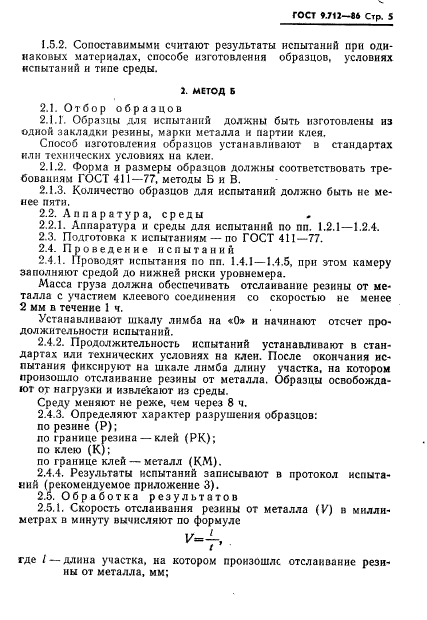

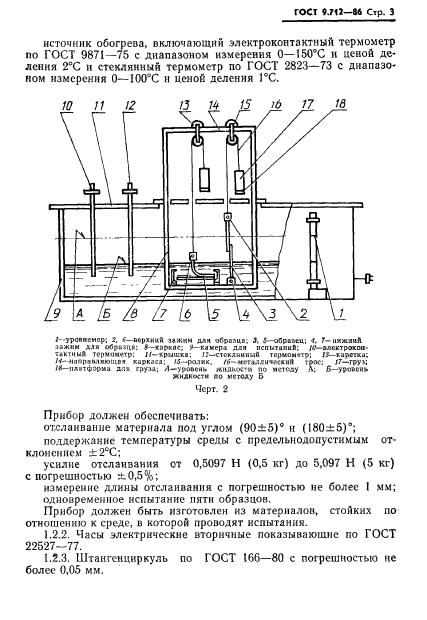

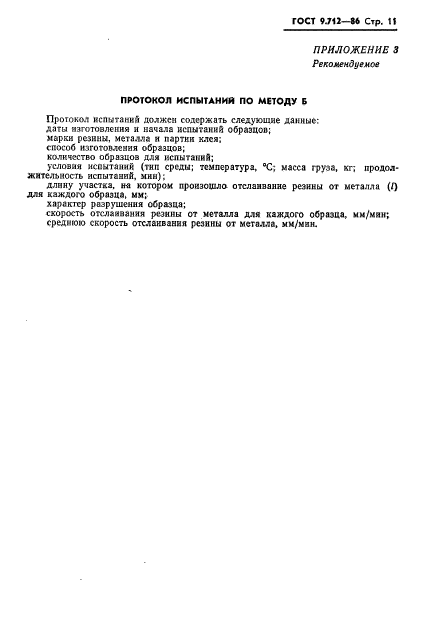

скорости отслаивания резины от металла при воздействии постоянной отслаивающей нагрузки и заданной температуры - метод Б;

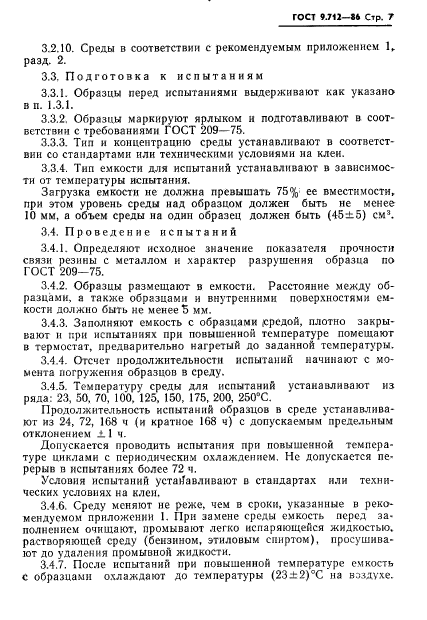

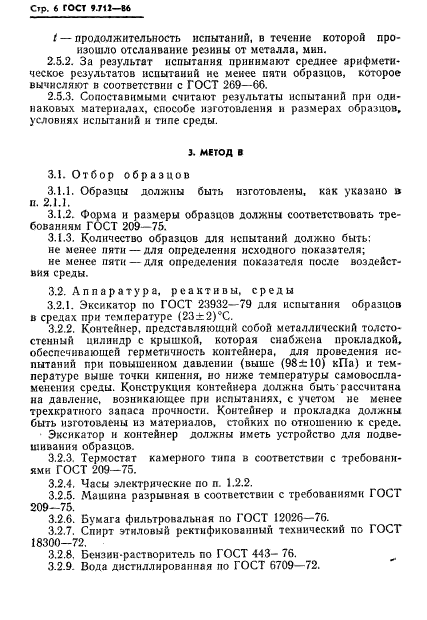

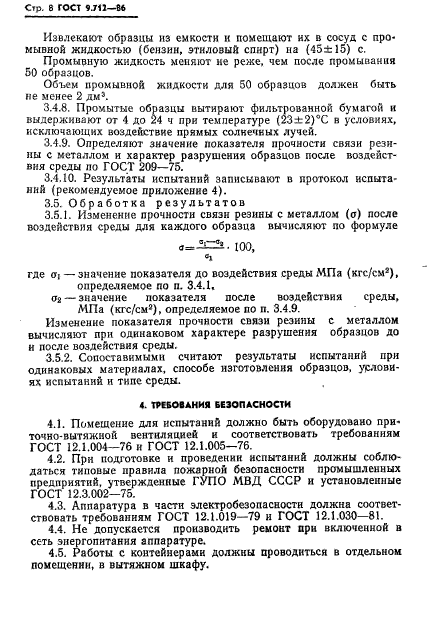

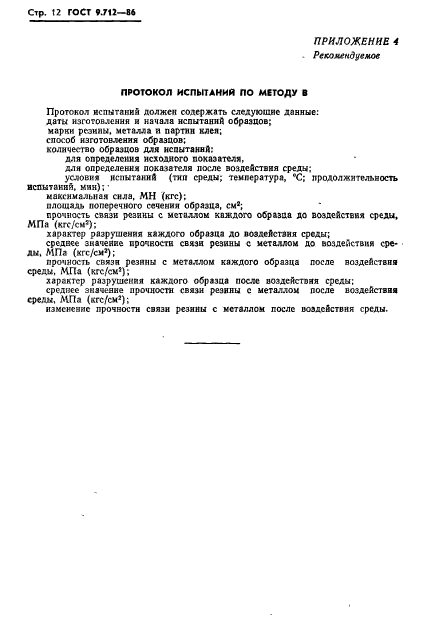

изменению прочности связи резины с металлом после воздействия жидкой агрессивной среды при заданных температуре и продолжительности - метод В

Обозначение: ГОСТ 9.712-86
Статус: действующий
Название рус.: Единая система защиты от коррозии и старения. Клеи. Методы испытаний клеевых соединений резины с резинотканевыми материалами и металлами на стойкость к воздействию жидких агрессивных сред
Название англ.: Unified system of corrosion and ageing protection. Adhesives. Test methods of adhesiven bonds of rubber with rubber-fabric materials and metals for resistance to the influence of liquid agressive media
Дата актуализации текста: 06.04.2015
Дата актуализации описания: 10.08.2017
Дата издания: 05.09.1986
Дата введения в действие: 30.06.1987
Дата последнего изменения: 13.07.2017
Область и условия применения: Настоящий стандарт распространяется на клеевые соединения резины с резинотканевыми материалами и металлами и устанавливает методы испытаний на стойкость к воздействию жидких агрессивных сред по одному из показателей:
продолжительности испытаний до разрушения образцов (резина - резина, резина - резинотканевый материал, резинотканевый материал - резинотканевый материал) при постоянной статической нагрузке и заданной температуре - метод А;
скорости отслаивания резины от металла при воздействии постоянной отслаивающей нагрузки и заданной температуры - метод Б;
изменению прочности связи резины с металлом после воздействия жидкой агрессивной среды при заданных температуре и продолжительности - метод В
Страниц: 14
Ссылки для скачивания:
