Карта предназначена для организации труда рабочих при устройстве полимерцементной стяжки.
| Обозначение: | КТ 19.0-27.1-81 |
| Название рус.: | Карта трудового процесса строительного производства. Устройство стяжек |
| Статус: | не установлен срок действия |
| Дата актуализации текста: | 05.05.2017 |
| Дата добавления в базу: | 01.09.2013 |
| Утвержден: | 01.01.1982 ВНИПИ труда в строительстве Госстроя СССР (VNIPI of Labor in Construction, USSR Gosstroy ) |
ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ ПРИ МОСГОРИСПОЛКОМЕ
МОСОРГСТРОЙ
КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
НА УСТРОЙСТВО
ПОЛИМЕРЦЕМЕНТНОЙ СТЯЖКИ
МОСКВА - 1982
Карты трудовых процессов разработаны отделом проектирования технологии отделочных работ треста Мосоргстрой (Л.К. Немцын, Т.И. Певзнер) совместно с ЦНИБ «Мосстрой» (Л.Ф. Троицкая), согласованы с Управлением отделочных работ Главмосстроя (И.Г. Козин) и одобрены ВНИПИ труда в строительстве при Госстрое СССР.
Карты рекомендованы к применению в строительстве при устройстве полимерцементной стяжки.
Отзывы и замечания по картам трудовых процессов направлять по адресу: 113095, Москва, Б. Полянка, д. 51а, трест Мосоргстрой.
1. Карты разработаны на основе изучения и обобщения опыта бетонщиков СУ-93 объединения Мосотделстрой (бригады Г.Я. Машкина, В. Зинатулина).
2. Режим труда и отдыха принят из условий оптимального темпа выполнения трудовых процессов в соответствии с «Основами методики технического нормирования труда в строительстве».
3. Устройство полимерцементной стяжки выполнялось механизированным методом, что дало возможность сократить трудозатраты по сравнению с ЕНиР, § 19 - 27, на:
ГРАФИК ТРУДОВОГО ПРОЦЕССА
Выработка на 1 чел.-день - 48,2 м2
|
Карта трудового процесса строительного производства Устройство стяжек Входит в комплект карт ККТ-19.0-1 на устройство полимерцементных стяжек |
КТ-19.0-27.1-81 Разработана трестом Мосоргстрой Главмосстроя с участием ЦНИБ «Мосстрой» Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
1.1. Карта предназначена для организации труда рабочих при устройстве полимерцементной стяжки.
1.2. Показатели производительности труда:
выработка на 1 чел.-день, м2 - 99,9
затраты труда на 100 м2, чел.-ч. - 8,8
ПРИМЕЧАНИЕ: в затраты труда входит время на подготовительно-заключительные работы (4 %) и отдых (12 %).
2.1. До начала работ необходимо:
подготовить основания согласно КТ-1;
обеспечить рабочее место оборудованием и инвентарем.
2.2. Приемка работ по устройству стяжек производится в соответствии с требованиями СНиП III-В.14-72 «Полы. Правила производства и приемки работ», трещины, выбоины и открытые швы в стяжках не допускаются; отклонение толщины стяжек от проектной допускается только в отдельных местах и не должно превышать 10 % от заданной толщины;
ровность поверхности стяжки проверяется во всех направлениях уровнем и контрольной рейкой длиной 2 м, а при наличии уклона контрольной рейкой-шаблоном с уровнем; отклонение поверхности стяжки от плоскости не должно превышать 2 мм.
2.3. Влажность стяжек должна быть не более 5 %.
2.4. Полимерцементные растворы необходимо укладывать до начала изменения их подвижности (загустевания); применение загустевших растворов, добавка в них воды или воды и цемента (размолаживание) запрещается.
2.5. При выполнении работ необходимо выполнять требования СНиП III-В.14-72 «Полы. Правила производства и приемки работ», «Инструкции по устройству полов в жилых и общественных зданиях» (ВСН 35-80) и СНиП III-4-80 «Техника безопасности в строительстве».
3.1. Исполнители:
бетонщик IV разряда (Б1) - 1
бетонщик III разряда (Б2) - 1
3.2. Инструменты, приспособления и инвентарь
|
№ п/п |
Наименование, назначение и основные параметры |
ГОСТ, № чертежа, изготовитель |
Количество |
|
1. |
Комплексная установка для штукатурных растворов КУШР-2,7 |
Опытный ремонтно-механический завод объединения Мосремстроймаш Главмосмонтажспецтроя |
1 |
|
2. |
Машина для затирки стяжек СО-89 |
Одесский завод строительно-отделочных машин |
1 |
|
3. |
Установка СО-21А (для смачивания основания) |
Вильнюсский завод строительно-отделочных машин |
1 |
|
4. |
Компрессор СО-7А |
-«- |
1 |
|
5. |
Скребок (для очистки основания) |
черт. 1233 треста Мосоргстрой ГМС |
2 |
|
6. |
Рейка-правило длиной 3 м (для разравнивания раствора) |
черт. ТЭ-275 треста Оргстрой Минстроя ЭССР |
1 |
|
7. |
Терка деревянная (для затирки стяжки) |
черт. 1154 треста Мосоргстрой ГМС |
1 |
|
8. |
Рейка контрольная длиной 2 м |
черт. ТЭ-276 треста Оргстрой Минстроя ЭССР |
|
|
9. |
Лопатка типа ЛП (для заполнения борозд) |
ГОСТ 9523-81 |
2 |
|
10. |
Ящик для раствора |
черт. 69.00.00 Управления механизации отделочных работ объединения Мосотделстрой |
1 |
4.1. Устройство стяжки выполняют в следующей последовательности:
1) нанесение раствора; полимерцементный раствор поступает к месту укладки следующим образом: товарный цементно-песчаный раствор принимают в приемный бункер комплексной штукатурной установки КУШР-2,7, затем в бункер заливают 10 %-ю поливинилацетатную дисперсию в количестве 250 л на 1 м3 раствора; после тщательного перемешивания готовый раствор по шлангам подают к месту укладки, а затем через сопло наносят на основание;
2) разравнивание раствора;
3) заполнение борозд после снятия маяков;
4) очистка стяжки от наплывов раствора;
5) смачивание стяжки 5 %-й дисперсией ПВА;
6) затирка основания.

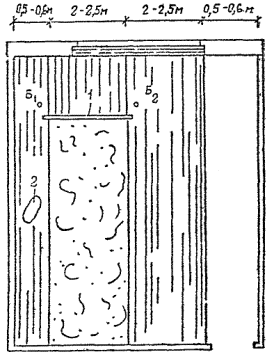

4.2. Схема организации рабочего места
Б1 и Б2 - бетонщики;
1 - рейка-правило;
2 - машина для затирки стяжки

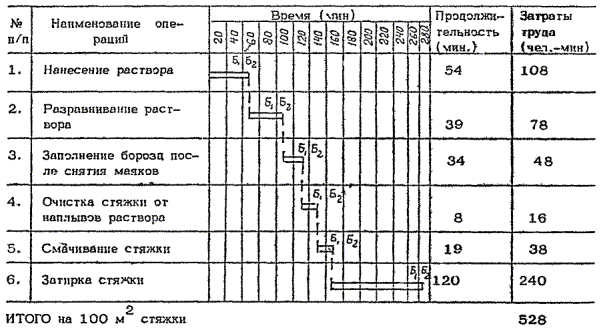

4.3. График трудового процесса
4.4. Описание операций
|
№ по графику |
Наименование операций, их продолжительность*), исполнители; орудия труда, характеристика приемов труда |
|
1. |

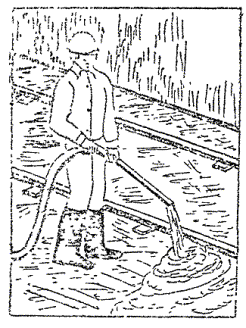

Нанесение раствора; 54 мин; Б1, Б2; установка КУШР-2,7. Бетонщик Б1 наносит раствор полосой между двумя рядами маяков, держа сопло на высоте 40 - 50 см от поверхности пола и под углом к нему 60 - 70° (рис. 1). Бетонщик Б2 помогает перетаскивать шланги. Укладку полос ведут через одну. |
|
2. |

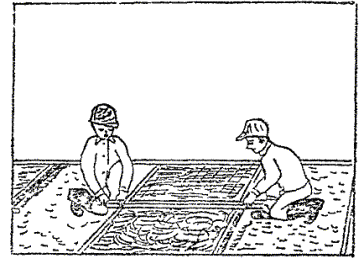

Разравнивание раствора; 39 мин; Б1, Б2; рейка-правило. Бетонщики Б1 и Б2 укладывают рейку-правило поперек полосы так, чтобы ее концы опирались на маячные трубы, и передвигают ее вдоль полосы, производя разравнивание раствора (рис. 2). Толщина выровненного слоя должна быть на 2 - 3 мм выше верха маяков (ввиду усадки раствора). |
|
3. |
Заполнение борозд после снятия маяков; 24 мин; Б1, Б2; лопатка плиточная, ящик для раствора. Бетонщики Б1 и Б2 извлекают маячные трубы из уложенных полос и заполняют борозды раствором при помощи плиточных лопаток. |
|
4. |
Очистка стяжки; 8 мин; Б1, Б2; скребок. Бетонщики Б1 и Б2 производят очистку стяжки от наплывов раствора при помощи скребков. |
|
5. |
Смачивание стяжки дисперсией ПВА; 19 мин; Б1, Б2; установка СО-21А; компрессор СО-7А; ведро. Бетонщик Б1 производит смачивание стяжки дисперсией ПВА при помощи установки СО-21А. Бетонщик Б2 готовит состав, подносит его к месту работы и заливает в бачки установки. |
|
6. |
Затирка стяжки; 120 мин; Б1, Б2; затирочная машина СО-89; терка деревянная. Бетонщик производит затирку стяжки машиной СО-89 (рис. 3); в труднодоступных местах бетонщик Б1 производит затирку деревянной теркой. Затирка производится через 1 - 2 дня после укладки раствора (в зависимости от температурно-влажностного режима). |
*) на 100 м2 поверхности
Рис. 1
Рис. 2
Рис. 3
