Государственная поверочная схема для средств измерений угла фазового сдвига в диапазоне частот 53,57 - 78,33 ГГц

Рекомендация распространяется на государственную поверочную схему для средств измерений угла фазового сдвига в диапазоне частот 53,57 - 78,33 ГГц и устанавливает порядок передачи размера единицы угла фазового сдвига от государственного специального эталона единицы угла фазового сдвига - градуса в диапазоне частот 53,57 - 78,33 ГГц при помощи рабочих эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

Обозначение: МИ 2138-91
Название рус.: Государственная поверочная схема для средств измерений угла фазового сдвига в диапазоне частот 53,57 - 78,33 ГГц
Статус: действует
Дата актуализации текста: 05.05.2017
Дата добавления в базу: 01.10.2014
Утвержден: 06.09.1990 ВНИИРИ

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УГЛА ФАЗОВОГО СДВИГА В
ДИАПАЗОНЕ ЧАСТОТ 53,57 ÷ 78,33 ГГц

МИ 2138-91

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАНА И ВНЕСЕНА Государственным комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Р.М. Тигранян (руководитель темы), Ю.Б. Казарян, Р.Р. Казарян

2. УТВЕРЖДЕНА ВНИИРИ 06.09.90

3. ЗАРЕГИСТРИРОВАНА ВНИИМС 06.03.91

Настоящая рекомендация распространяется на государственную поверочную схему для средств измерений угла фазового сдвига в диапазоне частот 53,57 ÷ 78,33 ГГц и устанавливает порядок передачи размера единицы угла фазового сдвига от государственного специального эталона единицы угла фазового сдвига - градуса ( ... °) в диапазоне частот 53,57 ÷ 78,33 ГГц при помощи рабочих эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.

1. Эталоны

1.1. Государственный специальный эталон применяют для передачи размера единицы угла фазового сдвига в диапазоне частот 53,57 ÷ 78,33 ГГц рабочим эталонам сличением при помощи компаратора (сбалансированной мостовой схемы).

1.2. В качестве рабочих эталонов применяют комплексы средств измерений, аналогичные по составу государственному специальному эталону единицы угла фазового сдвига в диапазоне частот 53,57 ÷ 78,33 ГГц.

1.3. Средние квадратические отклонения результатов сличений рабочих эталонов с государственным не превышают 0,6°.

1.4. Рабочие эталоны применяют для передачи размера единицы угла фазового сдвига в диапазоне частот 53,57÷ 78,33 ГГц образцовым и высокоточным рабочим средствам измерений методом прямых измерений и сличением при помощи компаратора (сбалансированной мостовой схемы).

2. Образцовые средства измерения

2.1. В качестве образцовых средств измерений применяют волноводные телескопические фазовращатели.

2.2. Пределы допускаемых абсолютных погрешностей Δ образцовых средств измерений не превышают 4°.

2.3. Образцовые средства измерений применяют для поверки рабочих средств измерений сличением при помощи компаратора (сбалансированной мостовой схемы) и методом прямых измерений.

3. Рабочие средства измерений

3.1. В качестве рабочих средств измерений применяют фазовращатели и измерители разности фаз.

3.2. Пределы допускаемых абсолютных погрешностей А рабочих средств измерений составляют от 4 до 10°

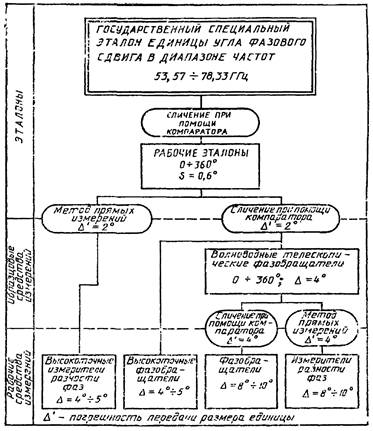

Государственная поверочная схема для средств измерений угла фазового сдвига в диапазоне частот 53,57 ÷ 78,33 ГГц

СОДЕРЖАНИЕ
