Фланцы верхние. Конструкция и размеры

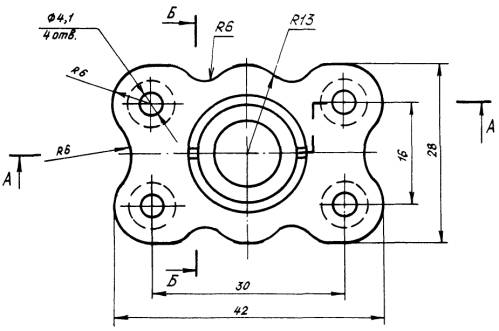

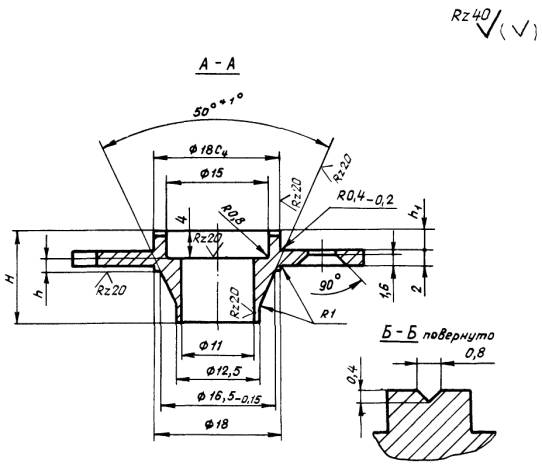

Конструкция и размеры верхних фланцев должны соответствовать указанным на чертеже и в таблице.

Обозначение: ОСТ 1 10533-72
Название рус.: Фланцы верхние. Конструкция и размеры
Статус: действует
Дата актуализации текста: 05.05.2017
Дата добавления в базу: 01.09.2013
Дата введения в действие: 01.04.1973
Утвержден: 20.09.1972 Министерство (Ministry 087-16)
Ссылки для скачивания:

ОТРАСЛЕВЫЕ СТАНДАРТЫ

ФЛАНЦЫ ВЕРХНИЕ

Конструкция и размеры

ОСТ 1 10533-72
ОСТ 1 10534-72
ОСТ 1 12180-75

Введен впервые

Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с 1/IV 1973 г.

Несоблюдение стандарта преследуется по закону

1. Конструкция и размеры верхних фланцев должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Типоразмеры

Применяемость

Н

h

h1

Масса 100 шт., кг

Пред. откл.

30ХГСА

07Х16Н6-Ш

ВТ 16

-0,2

по С4

30ХГСА

07Х16Н6-Ш

ВТ 16

1







12,8

1,5

3,0

1,7

1,02

2







14,2

3,5

5,0

1,8

1,08

2. Материал: сталь 30ХГСА по ТУ 14-1-950-74, сталь 07Х16Н6-Ш (Х16Н6-Ш) по ТУ 14-1-22-71, сортамент по ГОСТ 2590-71, прутки ВТ 16 по ОСТ 1 90202-75.

3. Термическая обработка: sв = 120 ± 10 кгс/мм2 - для стали 30ХГСА; sв = 105 ÷ 125 кгс/мм2 - для ВТ 16;  кгс/мм2 - для стали 07Х16Н6-Ш. Гр. контроля 2а - по ОСТ 1 00021-78.

4. Неуказанные предельные отклонения размеров - по 722АТ.

5. Покрытие: Кд15.хр - для стали 30ХГСА; Хим. Пас - для стали 07Х16Н6-Ш*.

_____________

* По действующему в отрасли документу.

6. Маркировать обозначение и клеймить окончательную приемку на бирке.

7. Технические условия - по ОСТ 1 00547-72.

Пример наименования и обозначения верхнего фланца типоразмера 1 из стали 30ХГСА:

Фланец верхний 1-ОСТ 1 10533-72

То же, из стали 07Х16Н6-Ш:

Фланец верхний 1-ОСТ 1 10534-72

То же, из ВТ 16:

Фланец верхний 1-ОСТ 1 12180-75
