Втулки. Конструкция и размеры

Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

Обозначение: ОСТ 1 10520-72
Название рус.: Втулки. Конструкция и размеры
Статус: действует
Дата актуализации текста: 05.05.2017
Дата добавления в базу: 01.09.2013
Дата введения в действие: 01.04.1973
Утвержден: 20.09.1972 Министерство (Ministry 087-16)
Ссылки для скачивания:

ОТРАСЛЕВЫЕ СТАНДАРТЫ

ВТУЛКИ

Конструкция и размеры

ОСТ 1 10520-72
ОСТ 1 12173-75

Введен впервые

Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с I/IV 1973 г.

Несоблюдение стандарта преследуется по закону

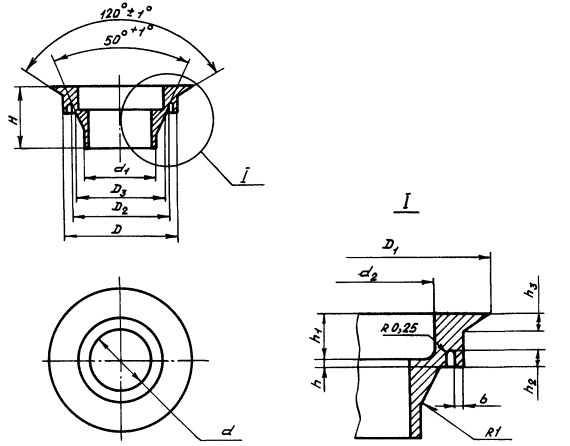

1. Конструкция и размеры втулок должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Типоразмеры

Применяемость

D Пред. откл. по С4

D1

D2

D3

d

d1

d2

H

12Х18Н9Т

ВТ16

1





13,5

16,5

11,5

10

6,8

8.0

9,7

6,5

2





16

21

14

13,5

8

10,5

12,2

8,5

Размеры в мм

Типоразмеры

h Пред. откл. по С4

h1

h2

h3

b

Масса 100 шт., кг

12Х18Н9Т

ВТ16

1

1,0

2,5

1,0

1.0

0,5

0,3

0,18

2

0,5

3,5

1,2

1,5

0,4

0,24

2. Материал: сталь 12Х18Н9Т (Х18Н9Т) по ТУ 14-1-377-72, сортамент - по ГОСТ 2590-71, прутки ВТ16 по ОСТ 1 90202-75.

3. Неуказанные предельные отклонения размеров - по 722АТ.

4. Покрытие: Хим. Пас*.

5. Маркировать обозначение и клеймить окончательную приемку на бирке.

6. Технические условия - по ОСТ 1 00547-72.

Пример наименования и обозначения втулки типоразмера 1 из стали 12Х18Н9Т:

Втулка 1 - ОСТ 1 10520-72

То же, из ВТ16:

Втулка 1 - ОСТ 1 12173-75

____________

* по действующему в отрасли документу.



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
ОСТ 1 10520-72, ОСТ 1 12173-75
ВТУЛКИ
Конструкция и размеры

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

2, 3

-

-

-

5570



15/IX-74

1/I-75

2

1, 2, 3

-

-

-

6085



20/III-75

1/VII-76

3

3

-

-

-

7111



17/I-78

1/VII-78
