Шарниры гидравлические однополостные. Типы, основные параметры и размеры

Стандарт распространяется на однополостные гидравлические шарниры, предназначенные для подвижного подсоединения гидроцилиндра к гидросистеме.

Обозначение: ОСТ 1 04040-85
Название рус.: Шарниры гидравлические однополостные. Типы, основные параметры и размеры
Статус: действует
Дата актуализации текста: 05.05.2017
Дата добавления в базу: 01.09.2013
Дата введения в действие: 01.01.1987
Утвержден: 10.12.1985 Министерство (Ministry 298-65)
Ссылки для скачивания:

АВИАЦИОННЫЙ СТАНДАРТ

ШАРНИРЫ ГИДРАВЛИЧЕСКИЕ
ОДНОПОЛОСТНЫЕ

Типы, основные параметры и размеры

ОСТ 1 04040-85
Введен впервые

Распоряжением Министерства от 10 декабря 1985 г. № 298-65 дата введения 1987-01-01

1. Настоящий стандарт распространяется на однополостные гидравлические шарниры (в дальнейшем изложении - шарниры), предназначенные для подвижного подсоединения гидроцилиндра к гидросистеме.

2. Стандарт устанавливает два типа шарниров в зависимости от диапазона температур рабочей и окружающей сред:

- тип 1 - от минус 60 до плюс 100 °С; кратковременно - плюс 150 °С по 6 мин за 1 ч работы;

- тип 2 - от минус 60 до плюс 150 °С; кратковременно - плюс 180 °С рабочей и плюс 215 °С окружающей сред по 6 мин за 1 ч работы.

3. Номинальное давление рабочей среды шарниров - по ОСТ 1 00095-73.

4. Внешняя герметичность шарниров должна соответствовать группе 1 - 8 ОСТ 1 00128-74.

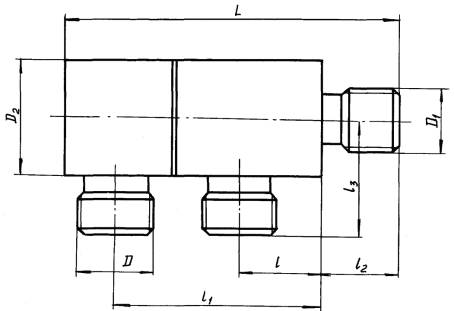

5. Габаритные и присоединительные размеры шарниров должны соответствовать указанным на чертеже и в таблице.

мм

Тип

Условный проход Dу*

D

D1

D2

L

l

l1

l2

l3

не более

1

4

M12´1,5

М10

18

52

13

32

12

19

6

М14´1,5

20

56

14

35

21

8

М16´1,5

М12´1,5

22

62

15

38

14

23

10

M18´1,5

24

66

16

41

24

2

4

М12´1,5

М10

18

58

16

38

12

19

6

М14´1,5

20

62

17

41

21

8

М16´1,5

М12´1,5

22

68

18

44

14

23

10

М18´1,5

24

72

19

47

24

______________

* Размер для справок.

6. Резьбовая часть присоединительных штуцеров шарниров - по ОСТ 1 12925-77.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных



















Переиздан с учетом изменений № б, в, 1.
