Тройники фланцевые герметизируемые. Конструкция и размеры

Стандарты распространяются на фланцевые герметизируемые тройники, предназначенные для разъемных соединений трубопроводов.

Обозначение:	ОСТ 1 13669-80
Название рус.:	Тройники фланцевые герметизируемые. Конструкция и размеры
Статус:	действует
Дата актуализации текста:	05.05.2017
Дата добавления в базу:	01.09.2013
Дата введения в действие:	01.01.1981
Утвержден:	14.05.1980 Министерство (Ministry 087-16)
Ссылки для скачивания:	Скачать ОСТ 1 13669-80 в формате PDF

ОТРАСЛЕВЫЕ СТАНДАРТЫ

ТРОЙНИКИ ФЛАНЦЕВЫЕ ГЕРМЕТИЗИРУЕМЫЕ

Конструкция и размеры

ОСТ 1 13669-80

ОСТ 1 13670-80

ОСТ 1 13671-80

ОСТ 1 14700-90

Введен впервые

Проверено в 1985 г.

Распоряжением Министерства от 14 мая 1980 г. № 087-16 срок введения установлен с 1 января 1981 г.

Несоблюдение стандарта преследуется по закону

1, Настоящие стандарты распространяются на фланцевые герметизируемые тройники (в дальнейшем изложении - тройники), предназначенные для разъемных соединений трубопроводов.

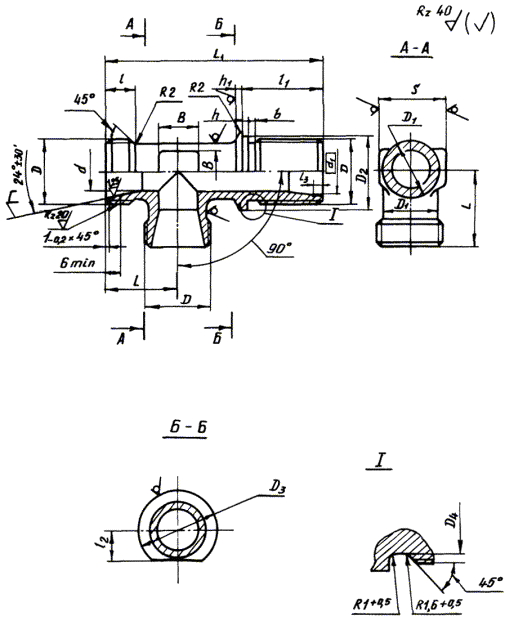

2. Конструкция и размеры тройников должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Наружный диаметр трубы D_н^*	D	D₁	D₂	D₃	D₄	d	d₁	S	l	l₁ Пред. откл. ±0,1	l₂	l₃ Пред. откл. ±0,1	L	L₁ Пред. откл. ±0,1	h	h₁	b	B	Масса, г
Наружный диаметр трубы D_н^*	D	D₁	D₂	D₃	D₄	d	d₁	S	l	l₁ Пред. откл. ±0,1	l₂	l₃ Пред. откл. ±0,1	L	L₁ Пред. откл. ±0,1	h	h₁	b	B	Титановый сплав	Сталь
6	MR12×1,25	9	12,2	16	10,2	5	8,0	9	9	24,0	6,1	1,3	19	55	2	1,5	2,5	7	20,6	35,3
6	MR12×1,5	9	12,2	16	9,8	5	8,0	9		24,0	6,1		19	55		1,5	3,0		20,6	35,3
8	MR14×1,5	11	14,2	17	11,8	7	10,0	11		25,5	7,1		20	68		2,0			24,3	41,6
10	MR16×1,5	13	16,2	19	13,8	9	12,0	13	10	27,5	8,1		22	69				9	28,1	48,3
12	MR18×1,5	15	18,2	22	15,8	10	14,0	17	11		9,1		24	70				10	42,6	73,0
14	MR20×1,5	17	20,2	25	17,8	12	16,0	17			10,1		25	72				12	48,2	82,6
16	MR22×1,5	19	22,2	28	19,8	14	18,0	19		28,5	11,1		27	76		2,5		14	57,6	98,9
18	MR24×1,5	21	24,2	30	21,8	16	20,0	22		29,0	12,1		28	78				16	64,6	110,6
20	MR27×1,5	24	27,2	34	24,8	18	22,4	24		30,0	13,6	1,5	30	83				18	92,6	158,9
22	MR30×1,5	27	30,2	37	27,8	20	24,4	27		31,0	15,1		31	86				18	116,5	199,4
25	MR33×1,5	30	33,2	39	30,8	23	27,4	30		32,0	16,6		33	91	3			22	138,0	236,2
28	MR36×1,5	33	36,2	43	33,8	26	30,4	36		33,0	18,1		35	96				25	170,0	290,6
30	MR39×1,5	35	39,2	46	36,8	28	33,0	36	12	33,0	19,1	2,3	38	99				28	215,0	368,6
32	MR42×2	37	42,2	48	39,0	30	35,0	41		33,5	21,1	2,3	40	105		3,0	4,0	30	256,0	439,3
34	MR42×2	38	42,2	48	39,0	32	36,6				21,1	2,1		105					202,0	346,8
36	MR45×2	41	45,1	55	42,0	34	39,0				22,0	2,3		109					247,0	423,0
38	MR48×2	43	48,2	56	45,0	36	41,0	46		34,5	24,1		42	112					308,0	529,8
42	MR52×2	47	52,2	58	49,0	40	45,0	50		34,5	26,1		44	119				32	363,0	629,0

^* Размер для справок.

3. Материал; титановые сплавы ВТ3-1, ВТ6 заготовка-штамповка ОСТ 1 90000-70, группа контроля Ш; сталь 13Х11Н2В2МФ-Ш заготовка-штамповка ОСТ 1 90176-75, группа контроля III; сталь 15Х16Н2АМ-Ш ТУ 14-1-948-74, заготовка-штамповка ОСТ 1 90176-75, группа контроля III.

4. Неуказанные штамповочные радиусы - 2,5 мм.

5. Неуказанные предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.

6. Термическая обработка: тройники из титанового сплава - отжечь, группа контроля 5 ОСТ 1 00021-78; из стали - 25 ... 35 HRC_э, группа контроля 4 ОСТ 1 00021-78.^*

7. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.

8. Допуск радиального биения поверхности Г относительно оси резьбы - 0,05 мм.

9. Покрытие: тройников из стали - Хим.Пас, из титанового сплава Ан.Окс 2-3^*.

^* По действующему в отрасли документу.

10. Маркировать обозначение и клеймить окончательную приемку на бирке для партии деталей.

11. Технические условия - по ОСТ 1 00943-79.

Пример наименования и обозначения фланцевого герметизируемого тройника к трубопроводу наружным диаметром D_н = 12 мм из титанового сплава ВТ3-1:

Тройник фланцевый 12 - ОСТ 1 13669-80

То же, из титанового сплава ВТ6:

Тройник фланцевый 12 - ОСТ 1 14700-90

То же, из стали 13Х11Н2В2МФ-Ш:

Тройник фланцевый 12 - ОСТ 1 13670-70

То же, из стали 15Х16Н2АМ-Ш:

Тройник фланцевый 12 - ОСТ 1 13671-80

В обозначение фланцевого герметизируемого тройника к трубопроводу наружным диаметром D_н = 6 мм с резьбой MR12×1,5 дополнительно вводится шаг резьбы, например:

Тройник фланцевый 6-1,5 - ОСТ 1 13671-80

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.	Номера страниц				Номер «Изв. об изм.»	Подпись	Дата	Срок введения изменения
№ изм.	Измененных	Замененных	Новых	Аннулированных	Номер «Изв. об изм.»	Подпись	Дата	Срок введения изменения
Переиздан с учетом изменений № 1, 2, 3, 4, 5.
