Штуцера поворотные. Конструкция и размеры

Стандарт распространяется на поворотные штуцера, предназначенные для соединения поворотных угольников с трубопроводами жидкостных и газовых систем самолетов и вертолетов.

Обозначение: ОСТ 1 12527-76
Название рус.: Штуцера поворотные. Конструкция и размеры
Статус: действует
Заменяет собой: 5814А 5815А 5816А
Дата актуализации текста: 05.05.2017
Дата добавления в базу: 01.09.2013
Дата введения в действие: 01.01.1977
Утвержден: 03.05.1976 Министерство (Ministry 087-16)
Ссылки для скачивания:

ОТРАСЛЕВЫЕ СТАНДАРТЫ

ШТУЦЕРА ПОВОРОТНЫЕ

Конструкция и размеры

ОСТ 112527-76
ОСТ 112528-76
ОСТ 112529-76

Взамен 5814А
5815A

5816А

Проверено в 1987 г.

Распоряжением Министерства от 3 мая 1976 г. № 087-16 срок введения установлен с 1 января 1977 г.

Несоблюдение стандарта преследуется по закону

ПОВОРОТНЫЕ ШТУЦЕРА ПО ОСТ 1 12527-76, ОСТ 1 12528-76, ОСТ 1 12529-76 ВЗАИМОЗАМЕНЯЕМЫ С
ПОВОРОТНЫМИ ШТУЦЕРАМИ ПО НОРМАЛЯМ 5814А, 5815А, 5816А СООТВЕТСТВЕННО

1. Настоящий стандарт распространяется на поворотные штуцера, предназначенные для соединения поворотных угольников с трубопроводами жидкостных и газовых систем самолетов и вертолетов.

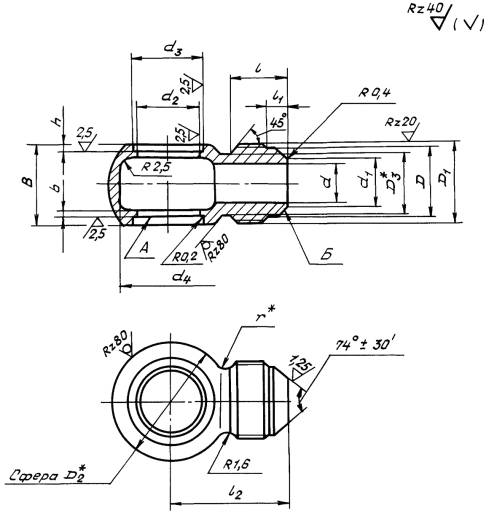

2. Конструкция и размеры поворотных штуцеров должны соответствовать указанным на черт. 1 и 2 и в таблице.

Для DН = 3 ÷ 8 мм

Черт. 1

Для DН = 10 ÷ 18 мм

Остальное - см. черт. 1

Черт. 2

* Размер для справок.


Размеры, мм

Наружный диаметр труб DН*

Применяемость

d

d1

d2

d3 Пред. откл, Н11

d4

D

D1

D2

D3

l

l1

l2

h

b

В

r

Масса 100 шт., кг

АК4-1

38ХА

14Х17Н2

Алюминиевый сплав

Сталь

3







1,7

2,6

8,2

11

16

6,5

M8´1

19

6

11

4,0

23

2,0

1,5

13

1,6

0,48

1,38

4







2,7

3,6

8,5

M10´1

8

12

4,5

25

0,54

1,53

6







3,7

4,6

10,2

13

17

10,5

Ml2´1

21

10

13

5,5

26

14

0,75

2,16

8







5,5

6,6

12,2

15

21

12,5

M14´1

25

12

28

16

1,18

3,38

10







7,5

8,8

14,2

17

24

14,5

M16´1

28

14

14

5,0

31

2,0

19

2,5

1,68

4,84

12







9,5

10,8

16,2

19

27

17,8

М20´1,5

31

16

17

6,5

35

21

2,38

6,83

14







11,5

12,8

18,2

21

31

19,8

М22´1,5

35

18

6,0

24

2,99

8,60

16







13,5

14,8

20,2

23

33

21,8

М24´1,5

37

20

18

6,5

37

25

3,74

10,70

18







15,5

16,8

22,2

25

37

24,8

М27´1,5

42

22

7,0

39

2,5

2,5

29

5,08

14,60

* Размер для справок.


3. Материал: штамповка из алюминиевого сплава АК4-1 ОСТ 1 90073-85, из стали 38ХА ОСТ 1 90085-82 и стали 14Х17Н2 (1Х17Н2) ОСТ 1 90176-75, группа контроля III.

4. Термическая обработка: Т1* - для штуцеров из алюминиевого сплава. Группа контроля 5 ОСТ 1 00021-78; 29,0 ... 35,5 HRCэ - для штуцеров из стали 38ХА; 23,0 ... 32,0 HRCэ - для штуцеров из стали 14X17Н2.* Группа контроля 4 ОСТ 1 00021-78.

* По действующему в отрасли документу.

5. Резьба - по ОСТ 1 00105-83:

- для штуцеров из алюминиевого сплава поле допуска 6h;

- для штуцеров из стали поле допуска 6е.

6. Фаска резьбы - по ОСТ 1 00010-81.

7. Предельные отклонения размеров необрабатываемых поверхностей - по ОСТ 1 41187-78, класс точности 5.

8. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.

9. Допуск радиального биения поверхности d3 и допуск торцового биения поверхности А относительно оси поверхности d2 - не более 0,05 мм; допуск радиального биения поверхности Б относительно оси резьбы для деталей с резьбой до М24´1,5 - не более 0,05 мм, с резьбой М27´1,5 - не более 0,07 мм.

10. Покрытие: Ан.Окс.хр - для штуцеров из алюминиевого сплава; Кд9.фос.окс. - для штуцеров из стали 38ХА; Хим.Пас - для штуцеров из стали 14Х17Н2*.

* По действующему в отрасли документу.

11. Маркировать и клеймить - по ОСТ 1 00804-76.

12. Таблица соответствия поворотных штуцеров по настоящим стандартам поворотным штуцерам по нормалям 5814А, 5815А, 5816А приведена в справочном приложении.

13. Технические условия - по ОСТ 1 00804-76.

Пример наименования и обозначения поворотного штуцера к трубопроводу с DН = 8 мм из алюминиевого сплава:

Штуцер поворотный 8-ОСТ 1 12527-76

То же, из стали 38ХА:

Штуцер поворотный 8-ОСТ 1 12528-76

То же, из стали 14Х17Н2:

Штуцер поворотный 8-ОСТ 1 12529-76

ПРИЛОЖЕНИЕ

Справочное

Таблица соответствия поворотных штуцеров по настоящим стандартам поворотным штуцерам по нормалям 5814А, 5815А, 5816А

Обозначение

по стандарту

по нормали

3-ОСТ 1 12527-76

5814А-2

4-ОСТ 1 12527-76

5814А-3

6-ОСТ 1 12527-76

5814А-4

8-ОСТ 1 12527-76

5814А-6

10-ОСТ 1 12527-76

5814А-8

12-ОСТ 1 12527-76

5814А-10

14-ОСТ 1 12527-76

5814А-12

16-ОСТ 1 12527-76

5814А-14

18-ОСТ 1 12527-76

5814А-16

3-ОСТ 1 12528-76

5815А-2

4-ОСТ 1 12528-76

5815А-3

6-ОСТ 1 12528-76

5815А-4

8-ОСТ 1 12528-76

5815А-6

10-ОСТ 1 12528-76

5815А-8

12-ОСТ 1 12528-76

5815А-10

14-ОСТ 1 12528-76

5815А-12

16-ОСТ 1 12528-76

5815А-14

18-ОСТ 1 12528-76

5815А-16

3-ОСТ 1 12529-76

5816А-2

4-ОСТ 1 12529-76

5816А-3

6-ОСТ 1 12529-76

5816А-4

8-ОСТ 1 12529-76

5816А-6

10-ОСТ 1 12529-76

5816А-8

12-ОСТ 1 12529-76

5816А-10

14-ОСТ 1 12529-76

5816А-12

16-ОСТ 1 12529-76

5816А-14

18-ОСТ 1 12529-76

5816А-16

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Номер изменения

Номер листа (страницы)

Номер документа

Подпись

Дата внесения изм.

Дата введения изм.

измененного

замененного

нового

аннулированного

1

1 - 4

-

-

-

10510



17.05.87

1.01.88 г.

2

1, 4

-

-

-

11353



10.05.90

1.07.90 г.
