Настоящие методические указания разработаны в развитие ГОСТ 8.310-78 «Государственная служба стандартных справочных данных. Основные положения» и устанавливает правила записи информации о свойствах и характеристиках металлов (сплавов) в машинноориентированные форматы (МОФ), а также требования к самим МОФ, являющимся входным документом автоматизированных информационных систем Центров данных ГСССД по металлам и сплавам. Формат ориентирован на сбор и накопление данных о свойствах металлов и сплавов для машиностроительных отраслей промышленности.

1. НАЗНАЧЕНИЕ И ОСНОВНЫЕ ТРЕБОВАНИЯ
К МАШИННООРИЕНТИРОВАННОЙ СИСТЕМЕ ЗАПИСИ ДАННЫХ
О МЕТАЛЛАХ

1.1. Машинноориентированная система записи данных о металлах (МСЗМ) предназначена для:

упорядоченного сбора фактографической информации о свойствах и характеристиках металлов;

обеспечения последующего ввода данных с МОФ в память ЭВМ с целью их машинной обработки и автоматизированного поиска информации о металлах;

Создания в Центрах данных ГСССД фондов данных по свойствам металлов, так как заполненный МОФ является одновременно документом, который можно визуально считывать, сравнивать с другими источниками информации, хранить, тиражировать и т.д.

1.2. МСЗМ должна обеспечивать:

запись данных о свойствах металлов и сопутствующей фактографической информации с полнотой и детальностью, удовлетворяющими различные центры данных ГСССД по металлам и сплавам;

простое заполнение и визуальное считывание применяемого в системе формата записи данных;

простой перевод данных с МОФ на машинные носители для ввода в ЭВМ.

2. ОПИСАНИЕ МОФ, ПРИНЯТОГО В МСЗМ

2.1. Принятый в МСЗМ формат (приложение 1) включает в себя 12 полей для записи данных о свойствах и характеристиках металлов (сплавов). На титульном листе МОФ предусмотрено также 2 поля для обозначения кода самого МОФ1 и организации, заполняющей МОФ2.

________

1Код МОФ должен проставляться по Общесоюзному классификатору управленческой документации (ОКУД).

2Код организации проставляется по Общесоюзному классификатору предприятий и организаций (ОКПО).

2.2. Первые 5 полей МОФ объединены в одну таблицу (ТБ00) и предназначены для записи общих данных о металле (сплаве):

марка металла;

код ОКП;

НТД на металл;

общая характеристика металла;

область применения в изделии.

2.3. Остальные поля МОФ представлены в виде 7 таблиц:

заменители металла (ТБ01);

химический состав (ТБ02);

критические точки (ТБ03);

вид поставки (ТБ04);

свойства и факторы влияния (ТБ05);

источники информации (ТБ06);

поле для дополнений (ТБ07).

2.3.1. ТБ01 содержит сведения о заменителях данной марки металла, в том числе иностранных аналогах.

2.3.2. В ТБ02 сосредоточены сведения о процентном содержании химических элементов, входящих в состав данной марки металла.

2.3.3. ТБ03 заполняется для сталей и содержит сведения о следующих критических точках:

Ас1 - температура начала образования аустенита при нагреве стали;

Ас3ст) - температура окончания образования аустенита при нагреве доэвтектоидной стали (температура растворения вторичного цементита в аустените при нагреве заэвтектоидной стали);

Ar2 - температура окончания превращения аустенита в перлит при охлаждении стали;

Ar3rст) - температура начала превращения аустенита в феррит при охлаждении доэвтектоидной стали (температура начала выделения вторичного цементита из аустенита при охлаждении заэвтектоидной стали);

Мн - температура начала мартенситного превращения;

Мк - температура окончания мартенситного превращения.

2.3.4. В ТБ04 указываются НТД на виды поставки данной марки металла.

2.3.5. ТБ05 содержит сведения о свойствах металлов в зависимости от различных факторов влияния.

2.3.6. ТБ06 содержит библиографическое описание источников информации, на которые были сделаны ссылки в ТБ01, ТБ03, ТБ05 формата.

2.3.7. ТБ07 представляет собой дополнительное поле для информации.

2.4. МОФ ориентирован на жесткую систему записи, при которой головка таблиц задана заранее и включена в графический рисунок формата. Фактографические данные, взятые из различных источников информации, могут быть предварительно структурированы и вписаны в соответствующие таблицы МОФ, т.е. сориентированы на принятую в МОФ жесткую систему записи.

2.5. Таблицы: ТБ04, ТБ05, ТБ06, ТБ07 могут располагаться не на одном, а на двух и более листах МОФ. В связи с этим, а также в целях исключения возможности попадания листов со свойствами и характеристиками в «чужие» МОФ каждый лист МОФ начинается с обозначения марки металла.

2.6. Обозначение марки металла перед таблицей, в которой приведены его свойства и характеристики, придает каждому листу МОФ относительную самостоятельность, что позволяет считать МОФ, состоящим из отдельных самостоятельных карт данных.

3. ПРАВИЛА ЗАПОЛНЕНИЯ МОФ

3.1. Информация, подлежащая вводу в ЭВМ, заносится в выделенные поля МОФ (зоны перфорации).

3.2. При заполнении выделенных полей МОФ допускается использование следующих символов и обозначений:

буквы русского и латинского алфавита; арабские цифры (0, 1, … 9);

«.» (точка);

«,» (запятая);

«:» (двоеточие);

«;» (точка с запятой);

«(» (открывающая скобка);

«)» (закрывающая скобка);

«/» (косая черта);

«%» (процент);

«=» (знак равенства);

«-» (минус);

«+» (плюс);

«>»(больше);

«<» (меньше);

«≥» (больше или равно);

«≤» (меньше или равно);

«*» (звездочка).

3.3. При записи текстовой информации, не вводимой в ЭВМ, применение символов не ограничивается.

3.4. Обозначения единиц измерения записываются следующим образом:

3.4.1. Показатель степени пишется в одну строку с основным символом.

Например: М3, С2, °С - 1 или 1/°С;

3.4.2. Знак деления обозначается косой чертой

Например: Дж/м2, кг/м3.

3.4.3. Знак произведения обозначается точкой.

Например: м°С.

3.5. Интервальные значения записываются по типу: MIN - МАХ в соответствующих графах таблицы.

Например: «от 120 до 150» будет записано в виде: .

3.6. Числовые значения, имеющие предельные или допускаемые отклонения, должны быть приведены к интервалу.

Например: 10 ± 0,1 записывается в виде: .

3.7. При записи таблиц данные разделяются вертикальной чертой, определяемой головкой таблицы. Наименование таблицы состоит из символов «ТБ» и двузначного порядкового номера (ТБ00; ТБ01, … ТБ07).

Окончание строки в таблице обозначается символом «/», а окончание всей таблицы - символом «)».

3.8. Коды свойств (характеристик) и факторов влияния проставляются в соответствии с локальными классификаторами свойств, разрабатываемыми центрами ГСССД по каждой конкретной группе металлов (сплавов).

Локальные классификаторы разрабатываются в развитие Классификатора свойств веществ и материалов1 и в соответствии с РД 50-229-82 «Методические указания ГСССД. Составление локальных классификаторов по свойствам веществ и материалов».

________

1Классификатор свойств веществ и (материалов. - М. Издательство стандартов, 1980. - 132 с.

Коды на виды термообработки проставляются по Общесоюзному классификатору технологических операций (ОКТО).

3.9. В графе «НТД» МОФ записывается обозначение стандартов (в том числе иностранных) и технических условий на металлы, их заменители (ТБ00, ТБ01) и виды поставки (ТБ04).

3.10. В графе «Источник» МОФ (ТБ01, ТБ03, ТБ05) дается ссылка на источник информации. Библиографическое описание источников информации, использованных при заполнении МОФ, дается в таблице ТБ06 в порядке их упоминания в МОФ.

3.11. В таблице ТБ05 графа «Показатель соответствия» предназначена для обозначения соответствия приводимых свойств и характеристик режимам термообработки, размерам сечения образца и др. факторам влияния. Факторы влияния, при которых приведены свойства, имеют с ними один показатель соответствия, например 1. Для следующей группы факторов влияния и соответствующих им свойств изменится и индекс показателя соответствия, например 2 и т.д.

3.12. В графе «Дополнительные признаки, категория данных» ТБ05 может указываться вид образца (продольный, поперечный), место вырезки образца (центр, край) и др. уточняющие признаки. Категория данных указывается в одной строке со ссылкой на источник информации.

В соответствии с ГОСТ 8.310-78 в МОФ приняты следующие категории данных:

стандартные справочные данные (ССД);

рекомендуемые справочные данные (РСД);

справочные (информационные) данные (СД).

3.13. В случае, если в каком-либо поле МОФ не хватает места для записи данных, делается ссылка к полю для дополнений (ТБ07). Ссылка делается следующим образом: ставится символ * и двузначное число, обозначающее порядковый номер ссылки, например *02. В ТБ07 эта ссылка повторяется и после нее записывается дополнительная информация. По окончании записи ставится символ «/».

3.14. Пример заполнения МОФ на сталь 45 приведен в приложении 2. Коды свойств и факторов влияния в примере проставлены в соответствии с отраслевым классификатором свойств конструкционных сталей и сплавов Минтяжмаша.

ПРИЛОЖЕНИЕ 1

ГОСУДАРСТВЕННАЯ СЛУЖБА СТАНДАРТНЫХ СПРАВОЧНЫХ ДАННЫХ
(ГСССД)

МАШИННООРИЕНТИРОВАННЫЙ ФОРМАТ
ЗАПИСИ ДАННЫХ О МЕТАЛЛЕ (СПЛАВЕ)



(ТБ00:



Марка металла



Код ОКП



НТД на металл



Общая характеристика металла





Область применения в изделии











(ТБ01:



Марка заменителя

НТД на заменитель

Страна

Ограничение замены

Источник













































(ТБ02:



Элемент

Содержание, %

Элемент

Содержание, %

MIN

МАХ

MIN

МАХ





















































(ТБ03:



Критические точки

Код

Значение °С

Источник

Ас1







Ас3 (Аст)







Ar1







Аr3rст)







Мн







Мк













(ТБ04:



Вид поставки

Код вида поставки

НТД































(ТБ05:



Показатель соответствия

Свойства и их конкретизирующие признаки (факторы влияния)

Код свойства (фактора влияния)

Единицы физических величин

Значение

Дополнительные признаки, категория данных

Источник

MIN

МАХ







































































(ТБ06:



Источник

Библиографическое описание источника























(ТБ07:



Поле для дополнений










ПРИЛОЖЕНИЕ 2

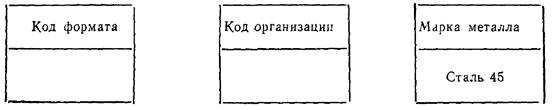

ПРИМЕР ЗАПОЛНЕНИЯ МОФ НА СТАЛЬ 45
ГОСУДАРСТВЕННАЯ СЛУЖБА СТАНДАРТНЫХ СПРАВОЧНЫХ ДАННЫХ
(ГСССД)

МАШИННООРИЕНТИРОВАННЫЙ ФОРМАТ
ЗАПИСИ ДАННЫХ О МЕТАЛЛЕ (СПЛАВЕ)



(ТБ00:



Марка металла

(Сталь 45)

Код ОКП

(3421)

НТД на металл

(ГОСТ 1050-74)

Общая характеристика металла

(Сталь конструкционная качественная среднеуглеродистая

(Вал-шестерни, коленчатые и распределительные валы, шестерни, шпиндели,

Область применения в изделии

бандажи и другие улучшаемые и подвергаемые поверхностной термической

обработке детали, от которых требуется повышенная прочность.)









(ТБ01:



Марка заменителя

НТД на заменитель

Страна

Ограничение замены

Источник

40

ГОСТ 1050-74

СССР



1

50

ГОСТ 1050-74

СССР



1

45Г

ГОСТ 4543-71

СССР

Обладает повышенными упругими свойствами

2

ХС45

NFA 36-301-79

Франция



3

СK45

DIN 17007-72

ФРГ



3

S45C

JIS G 4501

Япония



3



































(ТБ02:



Элемент

Содержание, %



Содержание, %

MIN

МАХ

Элемент

MIN

МАХ

С

0,42

0,50

/

SI

0,17

0,37

/

MN

0,50

0,80

/

CR



0,25

/

Cu



0,25

/

NI



0,25

/

S



0,04

/

Р



0,035

/

AS



0,08

)





































































(ТБ03:



Критические точки

Код

Значение °С

Источник



Ас1

4.1.1.

730

4

/

Ас3 (Аст)

4.1.2.

755

4

/

Ar1

4.1.3.

690

4

/

Аr3rст)

4.1.4.

780

4

/

Мн

4.1.5.

350

5

)

Мк











(Сталь 45)



(ТБ04:





Код вида поставки

НТД

Сортовой прокат

2.1.

ГОСТ 2590-71

/



2.1.

ГОСТ 2591-71

/



2.1.

ГОСТ 2879-69

/



2.1.

ГОСТ 8509-72 (СТ СЭВ 104-74)

/



2.1.

ГОСТ 8510-72 (СТ СЭВ 255-76)

/



2.1.

ГОСТ 8240-72

/



2.1.

ГОСТ 8239-72 (СТ СЭВ 2209-80)

/

Калиброванный пруток

2.2.

ГОСТ 7417-75

/



2.2.

ГОСТ 8559-75

/



2.2.

ГОСТ 8560-78

/

Шлифованный пруток и

2.3.

ГОСТ 10702-78

/

серебрянка

2.3.

ГОСТ 14955-77

/

Лист толстый

2.4.

ГОСТ 1577-81

/

Лист тонкий

2.5.

ГОСТ 16523-70

/

Лента

2.6.

ГОСТ 6009-74

/



2.6.

ГОСТ 2284-79

/

Полоса

2.7.

ГОСТ 103-76

/



2.7.

ГОСТ 82-70

/

Проволока

2.8.

ГОСТ 5663-79

/



2.8.

ГОСТ 17305-71

/



2.8.

ГОСТ 10702-78

/

Поковки и кованные

2.10.

ГОСТ 1133-71

/

заготовки

2.10.

ГОСТ 8479-70

/

Трубы

2.13.

ГОСТ 8731-74

/



2.13.

ГОСТ 8732-78

/



2.13.

ГОСТ 8733-74

/



2.13.

ГОСТ 8734-75

/



2.13.

ГОСТ 21729-76

/



(Сталь 45)



(ТБ05:



Показатель соответствия

Свойства и их конкретизирующие признаки (факторы влияния)

Код свойства (фактора влияния)

Единицы физических величин

Значение

Дополнительные признаки, категория данных

Источник

MIN

MAX

1

Пруток

2.1.

мм



250

Горячекатаный и кованный



/

НВ

3.1.1.7.





229

ССД

6

/

2

Пруток

2.1.

мм



250

Горячекатаный и кованный



/

Отжиг

5110

°С









/

НВ

3.1.1.7.





197

ССД

6

/

3

Пруток

2.2.

мм

5



Калиброванный



/

Отжиг

5110

°С









/

НВ

31.1.7.





207

ССД

6

/

4

Пруток

2.2.

мм

5



*1



/

НВ

3.1.1.7.





241

ССД

6

/

5

Образец

4.3.

мм



25

Продольный из прутка



/

Нормализация

5124

°С

830

860





/

σт

3.1.1.2.

МПа

353







/

σв

3.1.1.3.

МПа

598







/

δ5

3.1.1.4.

%

16







/

ψ

3.1.1.5.

%

40







/

KCU

3.1.1.6.

кДж/м2

490



ССД

6

/

6

Образец

4.3.

мм





Продольный *2



/

σв

3.1.1.3.

МПа

637







/

δ5

3.1.1.4.

%

6







/

ψ

3.1.1.5.

%

30



ССД

6

/

7

Образец

4.3.

мм





Продольный 3*



/

Отжиг

5110

°С









/

σв

3.1.1.3.

МПа

539







/

δ5

3.1.1.4.

%

13







/

ψ

3.1.1.5.

%

40



ССД

6

/

8

Лист толстый

2.4.

мм



80

Горячекатаный



/

Нормализация

5124

°С









/

σв

3.1.1.3.

МПа

588







/

δ5

3.1.1.4

%

18



ССД

7

/

9

Лист толстый

2.4.

мм



80

*4



/

Отжиг

5110

°С









/

σв

3.1.1.3.

МПа

549







/

δ5

3.1.1.4

%

19



ССД

7

/

10

Полоса

2.7.

мм

6

60





/

Нормализация

5124

°С









/

σт

3.1.1.2.

МПа

353







/

σв

3.1.1.3.

МПа

598







/

δ5

3.1.1.4.

%

16







/

ψ

3.1.1.5

%

40



ССД

7

/

11

Полоса

2.7.

мм

6

60





/

Отжиг

5110

°С









/

НВ

3.1.1.7





197

ССД

7

/

12

Полоса

2.7.

мм

6

60

Без термообработки



/

НВ

3.1.1.7.





229

ССД

7

/

13

Лист толстый

2.4.

мм



80

Без термообработки



/

НВ

3.1.1.7.





229

СДД

7

/

14

Лист тонкий

2.5.

мм



4

Горячекатаный



/

σв

3.1.1.3.

МПа

549

686





/

δ4

3.1.1.4.

%

15



ССД

8

/

15

Лента

2.6.

мм



4

*5



/

σв

3.1.1.3.

Мпа

700

1050

ССД

9

/

16

Лента

2.6.

мм



4

Холоднокатаная



/

Отжиг

5110

°С









/

σв

3.1.1.13

МПа

450

700





/

δ

3.1.1.4.

%

14



ССД

9

/

17

Проволока

2.8

мм

1

2





/

σв

3.1.1.3.

МПа

784



ССД

10

/

18

Проволока

2.8.

мм

5

7





/

σв

3.1.1.3

МПа

686



ССД

10

/

19

Образец

4.3.







Продольный *6



/

σт

3.1.1.2.

МПа

323







/

σв

3.1.1.3.

МПа

588







/

δ5

3.1.1.4.

%

14







/

НВ

3.1.1.7.





207

ССД

11

/

20

Образец

4.3.

мм





Продольный *7



/

σт

3.1.1.2.

МПа

323







/

σв

3.1.1.3.

МПа

588







/

δ5

3.1.1.4.

%

14







/

НВ

3.1.1.7.





207

ССД

12

/

21

Образец

4.3.

мм





Продольный *8



/

σв

3.1.1.3.

МПа

588







/

δ5

3.1.1.4.

%

14



ССД

13

/

22

Сечение

4.3.1.

мм



20

Диаметр



/

Образец

4.3.

мм





Продольный из центра



/

Закалка

5130

°С



840

Охлаждение воды



/

Отпуск

5140

°С



400

Охлаждение воздух



/

σт

3.1.1.2.

МПа

745

872





/

σв

3.1.1.3.

МПа

921

1068





/

δ5

3.1.1.4.

%

8

10





/

ψ

3.1.1.5.

%

52

56





/

3.1.1.6.

кДж/м2

686

882





/

НВ

3.1.1.7.



260

302

СД

14

/

23

Сечение

4.3.1.

мм



60

Диаметр



/

Образец

4.3.

мм





Продольный из центра



/

Закалка

5130

°С



840

Охлаждение вода



/

Отпуск

5140

°С



400

Охлаждение воздух



/

σт

3.1.1.2.

МПа

519

588





/

σв

3.1.1.3.

МПа

715

833





/

δ5

3.1.1.4.

%

13

15





/

ψ

3.1.1.5.

%

47

51





/

3.1.1.6.

кДж/м2

430

686





/

НВ

3.1.1.7.



202

234

СД

14

/

24

Образец

4.3.

мм





Продольный канатный



/

Температура испытания

4.4.1.1.

°С



200





/

σт

3.1.1.3.

МПа

688







/

σв

3.1.1.2.

МПа

368







/

δ

3.1.1.4.

%

10







/

ψ

3.1.1.5.

%

36







/

3.1.1.6.

кДж/м2

637



ССД

15

/

25

Пруток

2.1.

мм



25





/

Нормализация

5124

°С



850

Охлаждение воздух



/

3.1.1.6.

кДж/м2

294







/

Температура испытания

4.4.1.1.

°С



-60

СД

16

/

26

Температура испытания

4.4.1.2.

°С



400





/

Скорость ползучести

4.8.

%/ч



1/IE4





/

Предел ползучести

3.1.2.1.

МПа

113



СД

17

/

27

Температура испытания

4.4.1.3.

°С



400





/

Длительность

4.5.1.

ч



IE7





/

28

Предел длительности прочности δ - 1

3.1.2.2.

МПа

245



СД

17

/

Предел длительности прочности δ - 1

3.1.3.1.

МПа

421







/

Число циклов нагружения

4.7.





IE7





/

σr

3.1.1.2.

МПа

686







/

σв

3.1.1.3.

МПа

882



СД

18

/

29

Е

3.2.5.

ГПа



200





/

Температура испытания

4.4.1.4.

°С



20

СД

19

/

30

Е

3.2.5.

ГПа



201





/

Температура испытания

4.4.1.4.

°С



100

СД

19

/

31

Е

3.2.5.

ГПа



193





/

Температура испытания

4.4.1.4.

°С



200

СД

19

/

32

Е

3.2.5.

ГПа



190





/

Температура испытания

4.4.1.4.

°С



300

СД

19

/

33

Плотность

3.2.7.

кг/м3



7826





/

Температура испытания

4.4.1.4.

°С



20

СД

19

/

34

Плотность

3.2.7.

кг/м3



7760





/

Температура испытания

4.4.1.4.

°С



200

СД

19

/

35

λ Коэффициент теплопроводности

3.2.2.

(Втм/°С)



48,1





/

Температура испытания

4.4.1.4.





100

СД

19

/

36

λ Коэффициент теплопроводности

3.2.2.

(Втм/°С)



41





/

Температура испытания

4.4.1.4.

°С



40

СД

19

/

37

α Коэффициент линейного расширения

3.2.1.

1/°С



11,9IE6





/

Интервал температур

4.4.1.5.

°С

20

100

СД

19

/

38

α Коэффициент линейного расширения

3.2.1.

1/°С



14,1IE6





/

Интервал температур

4.4.1.5.

°С

20

400

СД

19

/

39

С Удельная теплоемкость

3.2.3.

Дж/кг°С



473





/

Интервал температур

4.4.1.5.

°С

20

100

СД

19

/

40

С Удельная теплоемкость

3.2.3.

Дж/кг°С



536





/

Интервал температур

4.4.1.5.

°С

20

400

СД

19

/

41

Температурный интервал

3.4.1.

°С

750

1250

*9 СД

1

/

42

Свариваемость

3.4.2.

балл



3

*10 СД

1

/

43

Флокеночувствительность

3.4.3.

балл



2

*11 СД

1

/

44

Склонность к отпускной хрупкости

3.4.4.

балл



1

*12 СД

1

/

45

Прокаливаемость

3.4.5.











/

HRC

3.4.5.1.



32

50





/

Расстояние от охлажденного торца

3.4.5.2.

мм



4,5





/

HRC

3.4.5.1.





35





/

Расстояние от охлажденного торца

3.4.5.2.

мм

4,5

7

ССД

6

/

46

Обрабатываемость резанием

3.4.9.











/

σв

3.1.1.3.

МПа

637







/

HB

3.1.1.7.



170

179





/

Коэффициент обработки резанием (Kvδст)

3.4.9.1.





1





/

Коэффициент обработки резанием (Kvтсп)

3.4.9.2.





1

СД

4

)





























































































(Сталь 45)



(ТБ06:



Источник

Библиографическое описание источника

1

Марочник стали для машиностроения. - 2-е изд. - М.: НИИинформации по машиностроению, 1968.

/

2

Масино М.А., Алексеев В.Н., Мотовилин Г.В. Автомобильные материалы: Справочник инженера-механика. - 2-е изд., перераб. и доп. - М.: Транспорт, 1979.

/

3

Справочник иностранных марок стали для машиностроения и сопоставимых отечественных марок по государственным стандартам. - Л.: Транспорт, 1967.

/

4

Марочник стали и сплавов. - 3-е изд., перераб. и доп. - М.: НПО ЦНИИТМАШ, 1977.

/

5

Попов А.А, Попова Л.Е. Изотермические и термокинетические диаграммы распада переохлажденного аустенита. - 2-е изд., перераб. и доп. - М.: Металлургия, 1965

/

6

ГОСТ 1050-74. Сталь углеродистая качественная конструкционная.

/

7

ГОСТ 1577-81. Сталь горячекатаная толстолистовая углеродистая качественная углеродистая и легированная конструкционная. Технические требования.

/

8

ГОСТ 16523-70. Сталь листовая углеродистая качественная и обыкновенного качества общего назначения.

/

9

ГОСТ 2284-79. Лента холоднокатаная из углеродистой конструкционной стали. Технические условия.

/

10

ГОСТ 17305-71. Проволока из углеродистой конструкционной стали Технические условия.

/

11

ГОСТ 8731-74. Трубы стальные бесшовные горячедеформированные. Технические требования.

/

12

ГОСТ 8733-74. Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требований.

/

13

ГОСТ 21729-76. Трубы конструкционные холоднодеформированные и теплодеформированные из углеродистых и легированных сталей. Технические условия.

/

14

Справочник по машиностроительным материалам. Сталь. T.1/Под ред. Погодина-Алексеева Г.И. - М.: Л.: Машиностроение, 1959.

/

15

Либерман Л.Я, Пейсихис М.И. Справочник по свойствам сталей, применяемых в котлотурбостроении/Под ред. Канаева А.А. - 2-е изд., расширен. - М.; Л.: Машиностроение, 1958.

/

16

Гудков С.И. Механические свойства стали при низких температурах: Справочник. - М.: Металлургия, 1967.

/

17

Михайлов-Михеев П.Б. Справочник по металлическим материалам турбино- и мотостроения. - М.; Л.: Ленингр. отд-е, 1961.

//

18

Материалы в машиностроении. Конструкционная сталь. Т.2/Под ред. Кудрявцева Н.В., Могилевского Е.П. -М.: Машиностроение, 1967.

/

19

Физические свойства сталей и сплавов, применяемых в энергетике: Справочник/Под ред. Неймарк Б.Е. - М.; Л.: Энергия, 1967.

)







































(Сталь 45)



(ТБ07:



Поле дополнений

*1 калиброванный и серебрянка после нагартовки

/

*2 прутки 5 кат. калиброванные нагартованные

/

*3 прутки 5 кат. калиброванные

/

*4 со станов непрерывной прокатки

/

*5 холоднокатаная нагартованная

/

*6 трубы Горячедеформированные термообработанные

/

*7 трубы холодно- и теплодеформированные термообработанные

/

*8 трубы холоднотянутые, холоднокатаные теплокатаные термообработанные

/

*9 охлаждение заготовок () до 400 мм на воздухе

/

*10 способы сварки РДС, КТС. Необходим подогрев и последующая термообработка. Свариваемость: балл 3 означает, что сталь относится к группе трудносвариваемых сталей. Для получения качественных сварных соединений необходимо применение дополнительных операций: подогрев до 200 - 300 °С при сварке, термическая обработка после сварки (отжиг)

/

11* флокеночувствительность: балл 2 означает, что сталь относится к малочувствительным сталям

/

12* склонность к отпускной хрупкости: балл 1 означает, что сталь не склонна к отпускной хрупкости

)



















180
Мне нравится
Комментировать Добавить в закладки

Комментарии могут оставлять только зарегистрированные пользователи.

Пожалуйста зарегистрируйтесь или авторизуйтесь на сайте.
