ГОСТ Р
51317.2.4-2000
(МЭК
61000-2-4-94)
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная
ЭЛЕКТРОМАГНИТНАЯ ОБСТАНОВКА
Уровни электромагнитной совместимости
для низкочастотных кондуктивных помех в системах
электроснабжения промышленных предприятий
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1
РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации в области
электромагнитной совместимости технических средств (ТК 30)
2
ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 13 декабря
2000 г. № 352-ст
3
Настоящий стандарт содержит аутентичный текст международного стандарта МЭК
61000-2-4 (1994-02), изд. 1 «Электромагнитная совместимость (ЭМС). Часть 2.
Электромагнитная обстановка. Раздел 4. Уровни электромагнитной совместимости на
промышленных предприятиях для низкочастотных кондуктивных помех» с
дополнительными требованиями, отражающими потребности экономики страны
4
ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
Введение
Стандарт МЭК
61000-2-4-94 является частью стандартов МЭК серии 61000 «Электромагнитная
совместимость» согласно следующей структуре:
Часть 1 Основы
Общие вопросы
(введение, фундаментальные принципы)
Определения,
терминология
Часть 2
Электромагнитная обстановка
Описание
электромагнитной обстановки
Классификация
электромагнитной обстановки
Уровни
электромагнитной совместимости
Часть 3 Нормы и
требования
Нормы
помехоэмиссии
Требования помехоустойчивости
(в тех случаях, когда они не являются предметом рассмотрения техническими
комитетами, разрабатывающими стандарты на продукцию)
Часть 4 Методы
испытаний и измерений
Методы измерений
Методы испытаний
Часть 5
Руководства по установке и помехоподавлению
Руководства по
установке
Руководства по
помехоподавлению
Часть 9 Разное
Каждая часть
подразделяется на разделы, которые могут быть опубликованы как международные
стандарты или как технические доклады. Эти стандарты и доклады будут
публиковаться и нумероваться в хронологическом порядке.
Дополнительные
сведения о помехах различных видов, которые можно ожидать в системах
электроснабжения общего назначения, приведены в [1].
ГОСТ Р
51317.2.4-2000
(МЭК 61000-2-4-94)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость
технических средств электромагнитная
ЭЛЕКТРОМАГНИТНАЯ
ОБСТАНОВКА
Уровни
электромагнитной совместимости для низкочастотных кондуктивных помех
в системах электроснабжения промышленных предприятий
Electromagnetic compatibility of
technical equipment. Electromagnetic environment.
Compatibility levels for low-frequency conducted disturbances in industrial
plants
Дата введения 2002-01-01
Настоящий стандарт
устанавливает уровни электромагнитной совместимости для низкочастотных
кондуктивных помех в системах электроснабжения промышленных предприятий, а
также в иных системах электроснабжения, не относящихся к системам общего
назначения.
Стандарт распространяется
на системы электроснабжения переменного тока частотой 50 Гц низкого (до 1000 В) и
среднего (до 35 кВ)
напряжения. Стандарт не применяется для систем электроснабжения
кораблей, самолетов и железных дорог.
Уровни электромагнитной
совместимости установлены для различных классов электромагнитной обстановки
применительно к изменениям параметров напряжения электропитания (амплитуда,
частота, симметрия и форма напряжений) по отношению к идеальной синусоиде,
которые могут иметь место при нормальных условиях эксплуатации в точках
внутрипроизводственного присоединения (ТВП) к сетям электропитания промышленных
предприятий или иным специальным сетям электропитания.
Помехи,
рассматриваемые в настоящем стандарте, относятся исключительно к сети
электропитания, а классы электромагнитной обстановки определяются
характеристиками питающей электросети.
Примечание - Уровни электромагнитной
совместимости в точках общего присоединения (ТОП) устанавливаются в стандартах,
распространяющихся на системы электроснабжения общего назначения (см. ГОСТ
13109, [2]).
Содержание стандарта МЭК 61000-2-4-94 набрано
прямым шрифтом, дополнительные требования к стандарту
МЭК 61000-2-4, отражающие потребности
экономики страны, - курсивом.
В настоящем стандарте использованы ссылки на
[1], [2] и следующие стандарты:
ГОСТ
13109-97 Электрическая энергия. Совместимость
технических средств электромагнитная. Нормы качества
электрической энергии в системах электроснабжения
общего назначения
ГОСТ
23875-88 Качество электрической энергии.
Термины и определения
ГОСТ 30372-95/ГОСТ
Р 50397-92 Совместимость технических
средств электромагнитная. Термины и определения
В настоящем стандарте применяют термины, установленные
в ГОСТ
13109, ГОСТ 23875,
ГОСТ 30372/ГОСТ
Р 50397, а также следующие.
3.1
Электромагнитная совместимость технических средств (ТС) - способность технического средства функционировать
с заданным качеством в заданной электромагнитной
обстановке и не создавать недопустимых электромагнитных
помех другим техническим средствам (ГОСТ 30372/ГОСТ
Р 50397).
3.2 Уровень
электромагнитной совместимости - установленный максимальный уровень помехи,
которая, как ожидается, будет воздействовать на ТС в конкретных условиях
эксплуатации.
Примечание - На практике в качестве уровня
электромагнитной совместимости принимается не абсолютный максимальный уровень
помехи, а уровень, который может быть превышен с малой вероятностью.
3.3 Общий
уровень помех - уровень определенной помехи, созданный суммарной эмиссией всех
технических средств, подключенных к электрической сети.
3.4 Точка
присоединения (ТП) - точка присоединения к сети электропитания, применительно к
которой рассматриваются характеристики электромагнитной совместимости.
3.5 Точка общего
присоединения (ТОП) - точка электрической
сети общего назначения, электрически ближайшая
к сетям рассматриваемого потребителя электрической
энергии (входным устройствам рассматриваемого приемника
электрической энергии), к которой присоединены
или могут быть присоединены электрические сети
других потребителей (входные устройства других
приемников) (ГОСТ
13109).
3.6 Точка
внутрипроизводственного присоединения (ТВП) - точка присоединения к питающей
сети внутри рассматриваемой системы электроснабжения.
В настоящем
стандарте с целью упрощения применения на практике рассматриваются и определяются
следующие три класса из возможных классов электромагнитной обстановки.
Класс 1
Данный класс
применяется для электромагнитной обстановки в защищенных системах
электроснабжения и характеризуется уровнями электромагнитной совместимости
более низкими, чем уровни электромагнитной совместимости в системах
электроснабжения общего назначения. Он соответствует применению ТС,
восприимчивых к помехам в питающей сети, например, контрольно-измерительного
лабораторного оборудования, отдельных средств управления технологическими
процессами и защиты, образцов вычислительной техники некоторых видов и т.д.
Примечания
1 Класс 1 электромагнитной
обстановки обычно соответствует применению ТС, которые требуют защиты от помех
с помощью систем бесперебойного питания (СБП), фильтров или устройств
подавления сетевых помех.
2 В некоторых
случаях при применении ТС, обладающих повышенной восприимчивостью к помехам,
может быть необходимым установление уровней электромагнитной совместимости
более низких, чем те, которые соответствуют классу 1 электромагнитной
обстановки. В этом случае уровни электромагнитной совместимости согласовываются
в каждом конкретном случае (контролируемая электромагнитная обстановка).
Класс 2
Данный класс обычно
применяется для электромагнитной обстановки в ТОП и ТВП для промышленных
условий эксплуатации ТС. Уровни электромагнитной совместимости данного класса
идентичны таковым для систем электроснабжения общего назначения. Поэтому ТС,
предназначенные для подключения к электрическим сетям общего назначения, могут
применяться в условиях данного класса промышленной электромагнитной обстановки.
Класс 3
Данный класс
электромагнитной обстановки применяется только для ТВП в промышленных условиях
эксплуатации ТС. Он имеет более высокие уровни электромагнитной совместимости,
чем таковые для класса 2 в отношении некоторых электромагнитных явлений,
вызывающих помехи. Электромагнитная обстановка должна быть отнесена к классу 3
в случае, если имеет место любое из следующих условий:
- питание
большей части нагрузки осуществляется через преобразователи;
- используется
электросварочное оборудование;
- имеют место
частые пуски электродвигателей большой мощности;
- имеют место
резкие изменения нагрузок в электрических сетях.
Примечание - При функционировании
некоторых образцов промышленного оборудования, таких как дуговые печи и мощные
преобразователи, которые обычно питаются от отдельного фидера, часто создаются
помехи, уровни которых превышают значения, соответствующие классу 3 (жесткая
электромагнитная обстановка). В таких специальных случаях уровни
электромагнитной совместимости должны быть согласованы.
Класс
электромагнитной обстановки для новых промышленных предприятий или при
модернизации существующих предприятий не может быть определен заранее и должен
учитывать характеристики применяемых ТС и технологических процессов.
Уровни
электромагнитной совместимости для электромагнитной обстановки классов 1 и 3
приведены в таблицах 1 - 6. Для электромагнитной обстановки
класса 2 применяются уровни электромагнитной совместимости, установленные в ГОСТ
13109, [2] для
кондуктивных помех в низковольтных системах электроснабжения общего назначения.
Их значения приведены в таблицах 1 -
6 для сравнения.
ТВП должны быть
разделены на категории в соответствии с уровнями электромагнитной
совместимости. Для того чтобы обосновать выбор конкретных ТС, например,
мотор-генераторов, батарей сетевых конденсаторов, фильтров, может потребоваться
конкретное описание изменений напряжения на зажимах ТС. Технические комитеты,
ответственные за разработку стандартов на группы однородной продукции, должны
использовать уровни электромагнитной совместимости, приведенные в настоящем
стандарте, при установлении уровней помехоустойчивости оборудования, подключенного
к промышленным электрическим сетям, и допустимых уровней эмиссии помех,
вносимых ТС в питающие сети. Указанные технические комитеты по стандартизации
должны также принимать во внимание приведенные уровни электромагнитной
совместимости при определении условий функционирования системы электропитания
оборудования.
Соответствие
уровней электромагнитной совместимости в ТВП не обязательно подразумевает выполнение требований
ограничения помехоэмиссии в ТОП. Этот факт должен учитываться при выборе
применяемых ТС.
Примечания
1 Для всех классов
электромагнитной обстановки уровни электромагнитной совместимости применяются к
напряжению сети. Уровни электромагнитной совместимости, соответствующие классу
1, применяются только к низковольтным сетям. При отсутствии конкретных уровней
электромагнитной совместимости класса 2 для сетей среднего напряжения они
принимаются теми же самыми, что и для низковольтных сетей. Для класса 3
приведенные уровни электромагнитной совместимости применяются для сетей низкого
и среднего напряжения.

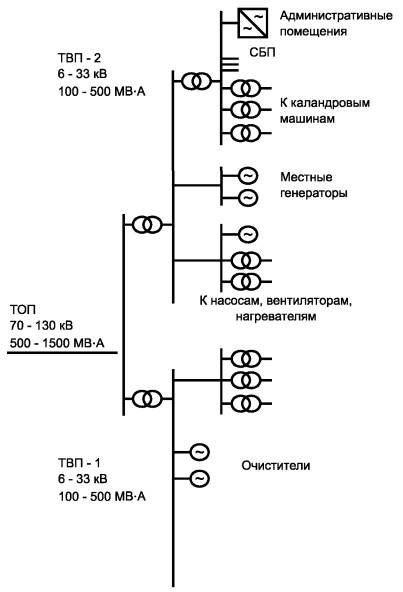

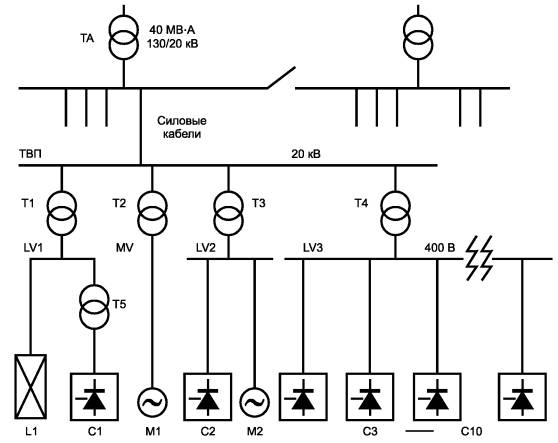

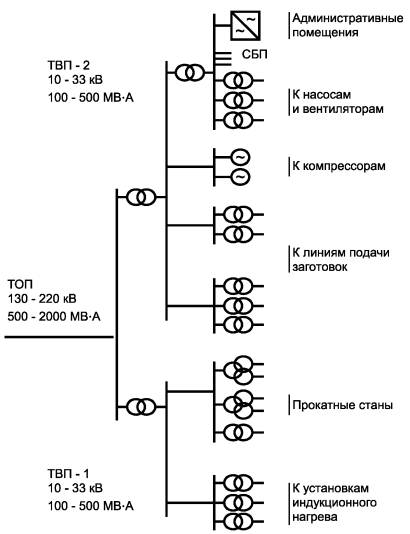

2 Примеры уровней помех в
типичных системах электроснабжения промышленных предприятий приведены в
приложении А.
3 Уровни
электромагнитной совместимости класса 3 охватывают помехи различных видов в
условиях промышленных предприятий. Для конкретных ТС можно ожидать, что только
помехи некоторых видов будут иметь уровни, соответствующие классу 3. Так как ТС
имеют различную восприимчивость к помехам разного вида, конкретное ТС может, по
согласованию, подключаться к системам электроснабжения по классу 3 в
зависимости от фактических уровней помех.
Уровни
электромагнитной совместимости для данного вида помех определяются колебаниями
напряжения, вызванными изменениями нагрузки, а также включением и выключением
элементов сети, таких как переключатели отводов трансформаторов, батарей
конденсаторов и т.д. Предполагается, что значения длительностей изменений
напряжения от 0,85 до 0,9Uном (Uном - номинальное напряжение электропитания) для класса 3 не
превышают 60 с, для больших длительностей применяется диапазон от 0,9 до 1,1Uном.
Примечание - Значения частоты повторения
изменений напряжения не регламентируются, так как фликер для ТВП класса 3 электромагнитной
обстановки не учитывается. Световое оборудование должно быть подключено к
электрической сети, соответствующей классу 2.
Для ТВП класса 1 электромагнитной
обстановки предусматривается защита с помощью СБП. При их практическом
применении могут однако иметь место провалы напряжения длительностью до
половины периода (10 мс) и глубиной до 100 % Uном (перерывы питания).
В отношении
уровней электромагнитной совместимости ТВП класса 3 следует учитывать следующие
факторы:
- возможность
применения уровней электромагнитной совместимости, установленных для ТОП
предприятия. Однако следует помнить, что их значения могут существенно
изменяться, например, в зависимости от вида системы электроснабжения предприятия
(применения воздушных линий или кабелей, получения электропитания от подстанций
высокого или среднего напряжения, наличия одиночных или дублированных фидеров);
- наличие
внутризаводского генератора, что может снизить опасность провалов напряжения и
кратковременных перерывов питания;
- возможность
провалов напряжения и кратковременных перерывов питания в результате нарушений
технологических процессов на предприятии. Например, значительное снижение
напряжения может создаваться одновременным перезапуском нескольких асинхронных
двигателей при нарушении технологического процесса;
- повышенную
опасность кратковременных перерывов питания для ТВП класса 3 электромагнитной
обстановки на предприятиях, получающих электропитание только от одной линии.
В качестве
ориентировочных значений могут применяться уровни электромагнитной
совместимости, установленные для систем электроснабжения общего назначения.
Для ТВП класса 3 электромагнитной
обстановки установленный в настоящем стандарте предел напряжений составляющих
обратной последовательности относится к значениям, усредненным за любой период
наблюдения более 10 мин. Кроме того, мгновенные значения напряжений
составляющих обратной последовательности не должны превышать 4 %.
Примечания
1 Напряжения составляющих
обратной последовательности вызывают появление нехарактерных гармоник на выходе
преобразователей.
2 При отсутствии
на предприятии значительных однофазных нагрузок могут применяться уровни
электромагнитной совместимости, соответствующие классу 2 электромагнитной
обстановки.
Уровни
электромагнитной совместимости для изменений частоты питающего напряжения
применяют к промышленным предприятиям, подключенным к системам электроснабжения
общего назначения.
Примечание - В случае автономной системы
электроснабжения возможны изменения частоты до 4 %. Фактические уровни
электромагнитной совместимости должны устанавливаться в каждом конкретном
случае.
Значения коэффициента
искажения синусоидальности кривой напряжения оценивают при рассмотрении
гармоник напряжения от 2-го до 40-го порядка и также интергармоник (напряжений
на частотах, не кратных основной частоте сети в виде составляющих на дискретных
частотах или широкополосного спектра) в полосе частот от 0 до 2000 Гц.
Ограничение
величины коэффициента искажения синусоидальности кривой напряжения имеет цель
предотвратить одновременное присутствие нескольких гармонических составляющих
значительной амплитуды. Значения коэффициента искажения синусоидальности кривой
напряжения, установленные в настоящем стандарте, не связаны с режимами работы
конкретных ТС.
Высокие значения
напряжений интергармоник в ТВП класса 3 электромагнитной обстановки
обусловлены, главным образом, применением некоторых видов преобразователей. Эти
значения могут быть использованы как рекомендации и будут уточнены с учетом
практического опыта.
Примечания
1 Предельные значения гармоник, интергармоник
и значений коэффициентов искажения синусоидальности кривой напряжения относятся
к установившимся режимам электропитания ТС. Для гармоник в переходных режимах
допускается превышать приведенные значения в 1,5 раза при максимальной
продолжительности до 10 % от любого периода наблюдений длительностью 2,5 мин.
2 Конденсаторы для
коррекции коэффициента мощности должны подсоединяться к ТВП класса 3
электромагнитной обстановки через последовательные индуктивности. В тех
случаях, когда проведенные измерения показывают, что резонансные эффекты
отсутствуют и значения высших гармоник существенно меньше установленных для
класса 3 электромагнитной обстановки, указанные индуктивности могут не
применяться.
Уровни электромагнитной совместимости для данного
вида помех определяются медленными изменениями
установившегося напряжения из-за плавного изменения
нагрузки в электрической сети.
Таблица 1 - Уровни электромагнитной
совместимости для колебаний напряжения, провалов напряжения, несимметрии
напряжений, отклонений напряжения
и изменений частоты
|
Вид помехи
|
Класс электромагнитной обстановки
|
|
1
|
2
|
3
|
|
Колебания напряжения (изменения
напряжения по отношению к номинальному напряжению DU/Uном)
|
±8 %
|
±10 %1)
|
От 10 до -15 %
|
|
Провалы напряжения2):
|
|
|
|
|
DU/Uном
|
От 10 до 100 %
|
От 10 до 100 %
|
От 10 до 100 %
|
|
Dt, полупериодов
|
1
|
От 1 до 300
|
От 1 до 300
|
|
Несимметрия напряжений
(напряжение обратной последовательности основной частоты Uобр к номинальному напряжению Uобр/Uном)3)
|
2 %
|
2 %4)
|
3 %
|
|
Отклонение напряжения (изменения установившегося
напряжения по отношению к номинальному напряжению)
|
±5 %
|
±10 %
|
±10 %
|
|
Изменения частоты по отношению к
номинальной частоте Df/fном3)
|
±1 %
|
±1 %5)
|
±2 %
|
|
1) Предельно допустимые значения
размаха изменений напряжения - по ГОСТ
13109.
2) Данные значения не являются
уровнями электромагнитной совместимости и приводятся как рекомендуемые.
3) Не применяется для класса 2
электромагнитной обстановки.
4) Предельно допустимые
значения коэффициентов несимметрии напряжений по
обратной и нулевой последовательности - по
ГОСТ
13109.
5) Предельно допустимые
значения отклонения частоты - по ГОСТ
13109.
|
Таблица 2 - Уровни электромагнитной
совместимости для искажений синусоидальности напряжения электропитания
|
Параметр
|
Класс электромагнитной
обстановки
|
|
1
|
2
|
3
|
|
Коэффициент искажения синусоидальности кривой напряжения
|
5 %
|
8 %1)
|
10 %
|
|
1)Предельно
допустимые значения коэффициента искажения синусоидальности
кривой напряжения применительно к электрическим
сетям с номинальными напряжениями 0,38;
6 - 20; 35; 110 - 330 кВ - по
ГОСТ
13109.
|
Таблица 3 - Уровни электромагнитной
совместимости для напряжений нечетных гармонических составляющих (исключая кратные
3)
|
Порядок гармоники n
|
Класс электромагнитной
обстановки
|
|
|
1
|
2
|
3
|
|
|
Ur,
%
|
Ur,
%1)
|
Ur,
%
|
|
|
5
|
3
|
6
|
8
|
|
|
7
|
3
|
5
|
7
|
|
|
11
|
3
|
3,5
|
5
|
|
|
13
|
3
|
3
|
4,5
|
|
|
17
|
2
|
2
|
4
|
|
|
19
|
1,5
|
1,5
|
4
|
|
|
23
|
1,5
|
1,5
|
3,5
|
|
|
25
|
1,5
|
1,5
|
3,5
|
|
|
> 25
|
0,2 +
12,5/n
|
0,2 +
12,5/n
|
5(11/n)1/2
|
|
|
1)Предельно
допустимые значения коэффициента п-ой гармонической
составляющей напряжения применительно к электрическим
сетям с номинальными напряжениями 0,38;
6 - 20; 35; 110 - 330 кВ - по
ГОСТ
13109
|
|
|
Таблица 4 - Уровни электромагнитной
совместимости для напряжений нечетных гармонических составляющих, кратных 3
|
Порядок гармоники n
|
Класс электромагнитной
обстановки
|
|
1
|
2
|
3
|
|
Ur,
%
|
Ur,
%1)
|
Ur,
%
|
|
3
|
3
|
5
|
6
|
|
9
|
1,5
|
1,5
|
2,5
|
|
15
|
0,3
|
0,3
|
2
|
|
21
|
0,2
|
0,2
|
1,75
|
|
> 21
|
0,2
|
0,2
|
1
|
|
1)Предельно
допустимые значения коэффициента п-ой гармонической
составляющей напряжения применительно к электрическим
сетям с номинальными напряжениями 0,38;
6 - 20; 35; 110 - 330 кВ - по
ГОСТ
13109
|
Таблица 5 - Уровни электромагнитной
совместимости для напряжений четных гармонических составляющих
|
Порядок гармоники n
|
Класс электромагнитной
обстановки
|
|
1
|
2
|
3
|
|
Ur,
%
|
Ur,
%1)
|
Ur,
%
|
|
2
|
2
|
2
|
3
|
|
4
|
1
|
1
|
1,5
|
|
6
|
0,5
|
0,5
|
1
|
|
8
|
0,5
|
0,5
|
1
|
|
10
|
0,5
|
0,5
|
1
|
|
> 10
|
0,2
|
0,2
|
1
|
|
1)Предельно
допустимые значения коэффициента п-ой гармонической
составляющей напряжения применительно к электрическим
сетям с номинальными напряжениями 0,38;
6 - 20; 35; 110 - 330 кВ - по
ГОСТ
13109
|
Таблица 6 - Уровни электромагнитной
совместимости для напряжений интергармоник
|
Порядок интергармоники n
|
Класс электромагнитной обстановки
|
|
1
|
2
|
3
|
|
Ur, %
|
Ur, %
|
Ur, %
|
|
< 11
|
0,2
|
0,2
|
2,5
|
|
От 11 до 13 включ.
|
0,2
|
0,2
|
2,25
|
|
» 13 » 17 »
|
0,2
|
0,2
|
2
|
|
» 17 » 19 »
|
0,2
|
0,2
|
2
|
|
» 19 » 23 »
|
0,2
|
0,2
|
1,75
|
|
» 23 » 25 »
|
0,2
|
0,2
|
1,5
|
|
> 25
|
0,2
|
0,2
|
1
|
(справочное)
В настоящем
приложении приведены результаты вычислений уровней помех в ТВП некоторых
типичных систем электроснабжения промышленных предприятий.
Рассмотрены:
- система
электроснабжения предприятия с металлопрокатными станами (рисунок А.1, таблица А.1);
- система
электроснабжения предприятия бумажной промышленности (рисунок А.2, таблица А.1);
- система
электроснабжения предприятия с общим производственным циклом (рисунок А.3, таблица А.2).
Следует
отметить, что для некоторых ТВП, а именно, питающих мощные преобразователи,
уровни помех могут значительно превышать значения, установленные для систем
электроснабжения общего назначения.
Это относится в
особенности к уровням гармоник высшего порядка (11-я гармоника в данном случае
приведена в качестве примера), значениям коэффициента искажения
синусоидальности кривой напряжения и уровням колебаний напряжения.
Приведенные
результаты не являются общими уровнями помех, так как вклад, вносимый помехами,
существующими в системах электроснабжения общего назначения, не учитывается.
Таблица А.1 - Уровни помех в системах
электроснабжения предприятий с металлопрокатными станами и бумажной промышленности
|
Параметр
|
Предприятие с
металлопрокатными станами
|
Предприятие
бумажной промышленности
|
|
ТВП1
|
ТВП2
|
ТОП
|
ТВП1
|
ТВП2
|
ТОП
|
|
Напряжения гармоник (средние значения), %:
|
|
|
|
|
|
|
|
U5
|
3 - 6,5
|
2 - 3,9
|
1 - 2,2
|
1 - 1,7
|
1 - 2,3
|
0,5 - 1,1
|
|
U11
|
3 - 6,8
|
1,5 - 2,9
|
1 - 2
|
0,5 - 1,1
|
0,7 - 1,4
|
0,4 - 0,7
|
|
коэффициент искажения синусоидальности кривой напряжения
|
7 - 14,3
|
3,5 - 7,3
|
2 - 4,7
|
1,5 - 2,9
|
2 - 4
|
1 - 1,9
|
|
Напряжения гармоник (пиковые значения), %:
|
|
|
|
|
|
|
|
U5
|
6 - 11,4
|
2,5 - 5,1
|
2 - 3,5
|
1 - 1,9
|
1,5 - 2,7
|
0,6 - 1,3
|
|
U11
|
6 - 11,5
|
2 - 4,2
|
2 - 3,3
|
0,5 - 1,2
|
0,8 - 1,6
|
0,4 - 0,8
|
|
коэффициент искажения синусоидальности кривой напряжения
|
12 - 24,7
|
5 - 9,9
|
4 - 7,3
|
1,5 - 3,3
|
2 - 4,6
|
1 - 2,3
|
|
Размах колебаний напряжения, %
|
2 - 4,7
|
0,5 - 1,2
|
0,5 - 1,2
|
< 0,1
|
< 0,3
|
< 0,1
|
|
Интервал времени между двумя изменениями напряжения DT, с
|
5 - 100
|
5 - 100
|
5 - 100
|
> 600
|
> 600
|
> 600
|
Таблица А.2 - Уровни напряжений помех в
сетях предприятия с общим производственным циклом
|
Оборудование
|
Полное
сопротивление, 1/МВ×А1)
|
Мощность короткого
замыкания, МВ×А
|
Общая нагрузка, МВ×А
|
Нагрузка
преобразователей, МВ×А
|
Коэффициент
искажения синусоидальности кривой напряжения, %
|
Колебания
напряжения, %
|
|
Линия 130 кВ
|
1/2000
|
2000
|
|
|
|
|
|
Трансформатор ТА
|
1/320
|
275,8
|
|
|
|
|
|
ТВП
|
|
266,6
|
2,3
|
1,25
|
1,08
|
0,6
|
|
Трансформатор Т1
|
1/8,9
|
|
|
|
|
|
|
Линия LV1
|
|
8,6
|
0,3
|
0,05
|
1,34
|
2,4
|
|
Трансформатор Т5
|
1/1,25
|
|
|
|
|
|
|
Преобразователь С1
|
|
1,09
|
|
0,05
|
10,6
|
|
|
Трансформатор Т3
|
1/12
|
|
|
|
|
|
|
Линия LV2
|
|
11,5
|
0,6
|
0,3
|
5,0
|
3,0
|
|
Двигатель М2 300 кВ·А
|
|
2,275
|
0,3
|
|
|
|
|
Реактор L1 60 мкГ
|
1/8,5
|
|
|
|
|
|
|
Преобразователь С2
|
|
5,25
|
|
0,3
|
13,2
|
|
|
Трансформатор Т4
|
1/22,2
|
|
|
|
|
|
|
Линия LV3
|
|
20,5
|
0,9
|
0,9
|
10,1
|
3,1
|
|
Кабель 400 В
|
1/582
|
|
|
|
|
|
|
Преобразователи С3 - С10
|
|
20
|
|
0,9
|
10,4
|
|
|
1) Полное сопротивление
в единицах мощности по отношению к 1 МВ×А
|
Рисунок А.1 - Пример системы
электроснабжения предприятия с металлопрокатными станами
Примечание - L1 = 250 кВ×А, С1 = 50 кВ×А, M1 = 500 кВ×А, С2 = 300 кВ×А, М2 = 300 кВ×А, С3 - С10 = 8´300 кВ×А
(справочное)
[1] РД 50-713-92 (МЭК 1000-2-1) Совместимость технических
средств электромагнитная. Электромагнитная обстановка.
Виды низкочастотных кондуктивных помех и сигналов,
передаваемых по силовым линиям, в системах
электроснабжения общего назначения
[2] РД 50-714-92 (МЭК 1000-2-2)
Совместимость технических средств электромагнитная.
Электромагнитная обстановка. Уровни электромагнитной
совместимости в низковольтных системах электроснабжения
общего назначения в части низкочастотных кондуктивных
помех и сигналов, передаваемых по силовым
линиям
Ключевые слова: электромагнитная совместимость; уровни
электромагнитной совместимости; системы электроснабжения промышленных
предприятий; низкочастотные кондуктивные помехи; точки общего и
внутрипроизводственного присоединения; классы электромагнитной обстановки
