ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ
ТИПА «ЛАСТОЧКИН ХВОСТ»

Размеры

ИСО 3859:2000

Inverse dovetail cutters and dovetail cutters with cylindrical shanks

(MOD)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом (ОАО) «ВНИИИНСТРУМЕНТ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 октября 2008 г. № 229-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения международного стандарта: ИСО 3859:2000 «Фрезы типов перевернутый «ласточкин хвост» и «ласточкин хвост» с цилиндрическими хвостовиками» (ISO 3859:2000 «Inverse dovetail cutters and dovetail cutters with cylindrical shanks», MOD).

При этом дополнительные положения, учитывающие потребности национальной стандартизации, приведены в пунктах 3.2, 3.3, 3.4, которые выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р 52967-2008

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дата введения - 2010-01-01

1 Область применения

Настоящий стандарт распространяется на фрезы для обработки пазов типа «ласточкин хвост» и перевернутый «ласточкин хвост» с углами 45° и 60°.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52965-2008 Хвостовики цилиндрические для фрез. Основные размеры (ИСО 3338-1:1996, ИСО 3338-2:2007, ИСО 3338-3:1996, MOD)

ГОСТ 14034-74 Отверстия центровые. Размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Типы и основные размеры

3.1 Фрезы следует изготовлять типов:

1 - для обработки пазов типа «ласточкин хвост» с углами 45° и 60°;

2 - для обработки пазов типа перевернутый «ласточкин хвост» с углами 45° и 60°.

По форме хвостовика фрезы каждого типа изготовляют исполнений:

1 - с гладким цилиндрическим хвостовиком;

2 - с цилиндрическим хвостовиком с лыской;

3 - с цилиндрическим хвостовиком с резьбой.

3.2 Основные размеры фрез должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.

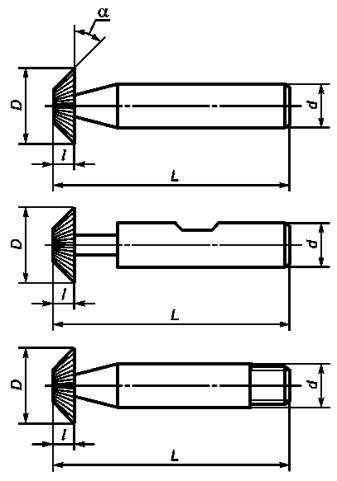

Рисунок 1 - Фрезы типа 1

Рисунок 2 - Фрезы типа 2

Таблица 1

Размеры в миллиметрах

Пример условного обозначения фрезы диаметром D = 25 мм, типа 1, исполнения 1, с углом 45°:

Фреза 25-1-1-45 ГОСТ Р 52967-2008

То же, с углом 60°:

Фреза 25-1-1-60 ГОСТ Р 52967-2008

3.3 Размеры хвостовиков - по ГОСТ Р 52965.

Предельные отклонения диаметров хвостовиков: гладких - h8, с лыской - h6, с резьбовым концом - h8.

3.4 Центровые отверстия - по ГОСТ 14034.
