СВЕРЛА СПИРАЛЬНЫЕ СТУПЕНЧАТЫЕ
ДЛЯ ОТВЕРСТИЙ ПОД МЕТРИЧЕСКУЮ РЕЗЬБУ

Основные размеры

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом (ОАО) «ВНИИИНСТРУМЕНТ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 октября 2008 г. № 228-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:

ИСО 3439:2003 «Сверла ступенчатые с цилиндрическим хвостовиком для отверстий под резьбу» (ISO 3439:2003 «Subland twist drills with cylindrical shanks for holes prior to tapping screw threads», MOD);

ИСО 3438:2003 «Сверла ступенчатые с коническим хвостовиком Морзе для отверстий под резьбу» (ISO 3438:2003 «Subland twist drills with Morse taper shanks for holes prior to tapping screw threads», MOD).

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделе 2, в подразделах 3.2, 3.3, 3.4, 3.5, 3.6 и выделены курсивом.

Наименование настоящего стандарта изменено относительно наименований указанных международных стандартов для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р 52966-2008

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дата введения - 2010-01-01

1 Область применения

Настоящий стандарт распространяется на спиральные ступенчатые сверла, предназначенные для обработки отверстий под метрическую резьбу в диапазоне М3 - М30 с крупным шагом.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 14034-74 Отверстия центровые. Размеры

ГОСТ 25557-2006 Конусы инструментальные. Основные размеры (ИСО 296:1991 «Станки. Самозажимные конусы хвостовиков инструментов», MOD)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Типы и основные размеры

3.1 Сверла следует изготовлять типов:

1 - с цилиндрическим хвостовиком;

2 - с коническим хвостовиком.

3.2 Основные размеры сверл должны соответствовать указанным на рисунках 1 и 2 и в таблицах 1 и 2.

_____________

^* Допускается изготовление сверла с углом 120°.

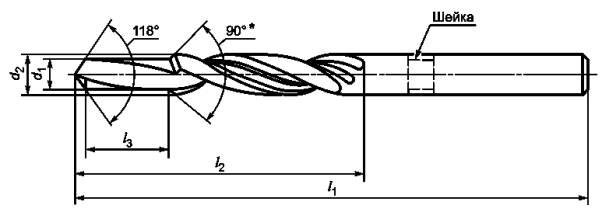

Рисунок 1 - Сверла типа 1

Таблица 1

Размеры в миллиметрах

______________

^* Допускается изготовление сверла с углом 120°.

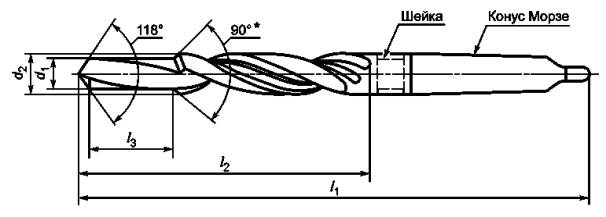

Рисунок 2 - Сверла типа 2

Таблица 2

Размеры в миллиметрах

Пример условного обозначения сверла с диаметром малой ступени d₁ = 5,0 мм, типа 1:

Сверло 5-1 ГОСТ Р 52966-2008

То же, с диаметром малой ступени d₁ = 12,0 мм, типа 2:

Сверло 12-2 ГОСТ Р 52966-2008

3.3 Направление спирали сверла - правое.

Сверла c левым направлением спирали изготовляют по заказам. В примере условного обозначения обозначают буквой «Л».

3.4 Сверла допускается изготовлять как с шейкой, так и без нее. Размеры шейки не регламентируют.

3.5 Центровые отверстия - по ГОСТ 14034.

3.6 Размеры конусов Морзе - по ГОСТ 25557.
