Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования

Стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, приборов, патрубков, аппаратов и резервуаров на номинальное давление от PN 1 до PN 200 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю. Также в стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей. На фланцы для других объектов, параметров и условий применения действуют ГОСТ 1536, ГОСТ 4433, ГОСТ 9399, ГОСТ 25660, ГОСТ 28759.1-ГОСТ 28759.5. Стандарт может быть использован для подтверждения соответствия..

Обозначение:	ГОСТ Р 54432-2011
Название рус.:	Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования
Статус:	отменен
Дата актуализации текста:	05.05.2017
Дата добавления в базу:	01.09.2013
Дата введения в действие:	01.04.2017
Утвержден:	28.09.2011 Федеральное агентство по техническому регулированию и метрологии (374-ст)
Опубликован:	Стандартинформ (2012 г. )
Ссылки для скачивания:	Скачать ГОСТ Р 54432-2011 в формате PDF

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ

СТАНДАРТ

РОССИЙСКОЙ

ФЕДЕРАЦИИ

ГОСТ Р
54432-
2011

ФЛАНЦЫ АРМАТУРЫ,
СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ
И ТРУБОПРОВОДОВ НА НОМИНАЛЬНОЕ
ДАВЛЕНИЕ ОТ PN 1 ДО PN 200

Конструкция, размеры
и общие технические требования

ISO 7005-1:1992

Metallic flanges - Part 1: Steel flanges

(NEQ)

ISO 7005-2:1988

Metallic flanges - Part 2: Cast iron flanges

(NEQ)

Москва

Стандартинформ

2012

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 259 «Трубопроводная арматура и сильфоны»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. № 374-ст

4 В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

- ИСО 7005-1:1992 «Фланцы металлические. Часть 1. Стальные фланцы» (ISO 7005-1:1992 «Metallic flanges - Part 1: Steel flanges», NEQ);

- ИСО 7005-2:1988 «Фланцы металлические. Часть 2. Фланцы из литейного чугуна» (ISO 7005-2:1988 «Metallic flanges - Part 2: Cast iron flanges», NEQ)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р 54432-2011

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ
И ТРУБОПРОВОДОВ НА НОМИНАЛЬНОЕ ДАВЛЕНИЕ ОТ PN 1 ДО PN 200

Конструкция, размеры и общие технические требования

Flanges for valves, fittings, and pipelines for nominal pressure from PN 1 to PN 200.
Design, dimensions and general technical requirements

Дата введения - 2012-04-01

1 Область применения

Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, приборов, патрубков, аппаратов и резервуаров на номинальное давление от PN 1 до PN 200 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю. Также в настоящем стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей.

На фланцы для других объектов, параметров и условий применения действуют ГОСТ 1536, ГОСТ 4433, ГОСТ 9399, ГОСТ 25660, ГОСТ 28759.1 - ГОСТ 28759.5

Стандарт может быть использован для подтверждения соответствия.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52376-2005 Прокладки спирально-навитые термостойкие. Типы. Основные размеры

ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения

ГОСТ Р 53561-2009 Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры. Конструкция, размеры и общие технические требования

ГОСТ Р 52857.4-2007 Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений

ГОСТ 2.301-68 Единая система конструкторской документации. Форматы

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 356-80 Арматура и детали трубопроводов. Давления номинальные, пробные и рабочие. Ряды

ГОСТ 977-88 Отливки стальные. Общие технические условия

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 1215-79 Отливки из ковкого чугуна. Общие технические условия

ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 1536-76 Фланцы судовых трубопроводов. Присоединительные размеры и уплотнительные поверхности

ГОСТ 1577-93 Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия

ГОСТ 2590-2006 Прокат сортовой стальной горячекатаный круглый. Сортамент

ГОСТ 2591-2006 Прокат сортовой стальной горячекатаный квадратный. Сортамент

ГОСТ 4433-76 Фланцы арматуры, соединительных частей и трубопроводов судовые. Типы

ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия

ГОСТ 5520-79 Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия

ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 5773-90 Издания книжные и журнальные. Форматы

ГОСТ 6032-2003 Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии

ГОСТ 7293-85 Чугун с шаровидным графитом для отливок. Марки

ГОСТ 7350-77 Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия

ГОСТ 7505-89 Поковки стальные штампованные. Допуски, припуски и кузнечные напуски

ГОСТ 8479-70 Поковки из конструкционной углеродистой и легированной стали. Общие технические условия

ГОСТ 9399-81 Фланцы стальные резьбовые на Р_у 20 - 100 МПа (200 - 1000 кгс/см²). Технические условия

ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 14140-81 Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей

ГОСТ 14192-96 Маркировка грузов

ГОСТ 14637-89 (ИСО 4995-78) Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия

ГОСТ 14792-80 Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза

ГОСТ 15180-86 Прокладки плоские эластичные. Основные параметры и размеры

ГОСТ 19281-89 (ИСО 4950-2-81, ИСО 4950-3-81, ИСО 4951-79, ИСО 4995-78, ИСО 4996-78, ИСО 5952-83) Прокат из стали повышенной прочности. Общие технические условия

ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия

ГОСТ 20700-75 Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 °С. Технические условия

ГОСТ 22727-88 Прокат листовой. Методы ультразвукового контроля

ГОСТ 23304-78 Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение

ГОСТ 24507-80 Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии

ГОСТ 25054-81 Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия

ГОСТ 25660-83 Фланцы изолирующие для подводных трубопроводов на Р_у 10,0 МПа (» 100 кгс/см²). Конструкция

ГОСТ 26349-84 Соединения трубопроводов и арматура. Давления номинальные. Ряды

ГОСТ 26645-85 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку

ГОСТ 28338-89 (ИСО 6708-80) Соединения трубопроводов и арматура. Номинальные диаметры. Ряды

ГОСТ 28759.1-90 - ГОСТ 28759.5-90 Фланцы сосудов и аппаратов

ГОСТ 30893.1-2002 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт заменен (отменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом.

3 Термины, определения и сокращения

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями.

3.1.1 трубопроводная арматура (арматура): По ГОСТ Р 52720.

3.1.2 среда: По ГОСТ Р 52720.

3.1.3 номинальное давление PN: По ГОСТ 26349 и ГОСТ Р 52720.

3.1.4 номинальный диаметр DN: По ГОСТ 28338 и ГОСТ Р 52720.

3.1.5 герметичность: По ГОСТ Р 52720.

3.1.6 уплотнение: По ГОСТ Р 52720.

3.2 В настоящем стандарте применены следующие сокращения и обозначения:

НД - нормативный документ;

КД - конструкторская документация;

ТУ - технические условия;

МКК - межкристаллитная коррозия;

УЗК - ультразвуковой контроль;

СКР - сульфидное коррозионное растрескивание;

МО РФ - Министерство обороны Российской Федерации.

4 Типы фланцев и исполнения уплотнительных поверхностей

4.1 Типы фланцев и их обозначения приведены на рисунке 1.

Тип 01.

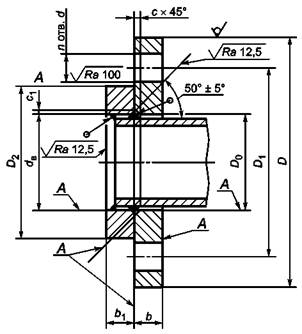

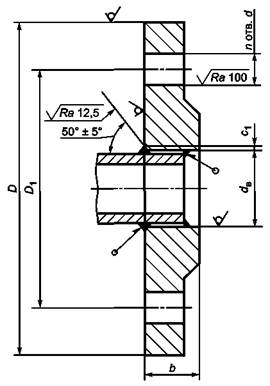

Фланец стальной плоский приварной

Тип 02.

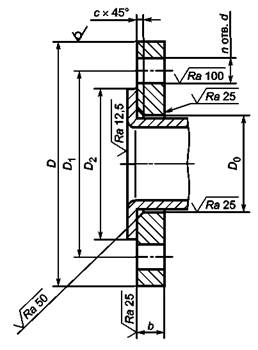

Фланец стальной свободный на приварном кольце

Тип 03.

Фланец стальной свободный на отбортовке

Тип 04.

Фланец стальной свободный на хомуте под приварку

Рисунок 1 - Типы фланцев, лист 1

Тип 11.

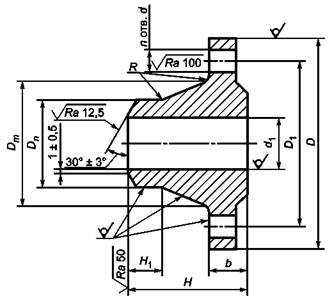

Фланец стальной приварной встык

Тип 21.

Фланец корпуса арматуры

Примечание - Фланцы типа 21 являются элементом арматуры, оборудования или соединительных частей трубопроводов и отдельно не изготавливаются.

Рисунок 1, лист 2

4.2 Исполнения уплотнительных поверхностей и их обозначения приведены на рисунке 2.

Исполнение А. Плоскость

Исполнение В. Соединительный выступ

Исполнение F. Впадина

Исполнение Е. Выступ

Исполнения D, М. Паз

Исполнения С, L. Шип

Исполнение К. Под линзовую прокладку

Исполнение J. Под прокладку овального сечения

Примечание - Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки.

Рисунок 2 - Исполнения уплотнительных поверхностей

4.3 Применяемость фланцев номинального диаметра DN в зависимости от номинального давления PN для каждого типа фланцев приведена в таблице 1.

Таблица 1 - Применяемость фланцев

Тип фланца	Номинальное давление PN, кгс/см²	Номинальный диаметр DN
Тип фланца	Номинальное давление PN, кгс/см²	DN 10	DN 15	DN 20	DN 25	DN 32	DN 40	DN 50	DN 65	DN 80	DN 100	DN 125	DN 150	DN 200	DN 250	DN 300	DN 350	DN 400	DN 450	DN 500	DN 550	DN 600	DN 700	DN 800	DN 900	DN 1000	DN 1200	DN 1400	DN 1500	DN 1600	DN 1800	DN 2000	DN 2200	DN 2400	DN 2600	DN 2800	DN 3000	DN 3200	DN 3400	DN 3600	DN 3800	DN 4000
Тип 01 Фланцы стальные плоские приварные	PN 1	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´	´	´
	PN 2,5	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´	´	´
	PN 6	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´
	PN 10	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´
	PN 16	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´
	PN 20		´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 25	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´
Тип 02 Фланцы стальные свободные на приварном кольце	PN 1	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 2,5	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 6	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 10	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 16	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 25	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
Тип 03 Тип 04 Фланцы стальные свободные на отбортовке и на хомуте под приварку	PN 6	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 10	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 16	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 25	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
Тип 11 Фланцы стальные приварные встык	PN 1	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´
	PN 2,5	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 6	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´	´	´	´	´	´	´	´	´
	PN 10	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´	´	´	´	´	´
	PN 16	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´
	PN 20		´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 25	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´
	PN 40	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´
	PN 50	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 63	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´		´	´	´	´	´	´
	PN 100	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 110		´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 150		´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 160		´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 200		´	´	´	´	´	´	´	´	´	´	´	´	´
Тип 21 Фланцы литые стальные (корпуса арматуры)	PN 6	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´
	PN 10	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´
	PN 16	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´
	PN 20				´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 25	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´
	PN 40	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´
	PN 50		´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 63		´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´		´
	PN 100		´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 110		´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 150		´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´
	PN 160		´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 200		´	´	´	´	´	´	´	´	´	´	´	´	´
Тип 21 Фланцы литые из серого чугуна (корпуса арматуры)	PN 1		´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´	´	´	´	´	´
	PN 2,5	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 6	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´	´	´	´	´	´	´	´	´
	PN 10	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´	´	´		´	´	´
	PN 16	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´		´	´	´	´	´
Тип 21 Фланцы литые из ковкого чугуна (корпуса арматуры)	PN 6	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 10	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 16	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 25	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´
	PN 40	´	´	´	´	´	´	´	´	´	´	´	´	´	´	´
Примечание - «´» обозначена применяемость фланцев.

5 Размеры уплотнительных поверхностей

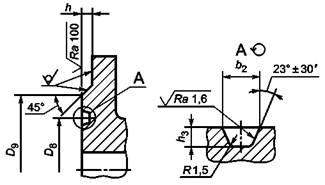

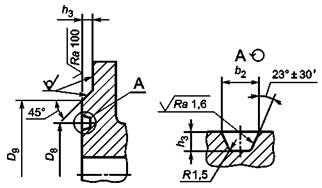

5.1 Размеры уплотнительных поверхностей фланцев на номинальное давление PN 1, PN 2,5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 200 приведены на рисунке 3 и в таблице 2. Ряд 1 предпочтительный.


Исполнение А	Исполнение В	Исполнение С	Исполнение D

Исполнение Е	Исполнение F	Исполнение J

Исполнение К		Исполнение L	Исполнение М

Примечание - Допускается вместо угла 45° выполнять скругление радиусом по КД.

Рисунок 3 - Размеры уплотнительных поверхностей фланцев на номинальные давления PN 1, PN 2,5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 200

Таблица 2 - Размеры уплотнительных поверхностей фланцев на номинальные давления PN 1, PN 2,5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 200 (см. рисунок 3)

Размеры в миллиметрах

DN	PN, кгс/см²	D₂	D₃		D₄		D₅		D₆		D₇	D₈	D₉	D₁₀	D₁₁	b₂	h	h₁	h₂	h₃	h₄	h₅
DN	PN, кгс/см²	D₂	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	D₇	D₈	D₉	D₁₀	D₁₁	b₂	h	h₁	h₂	h₃	h₄	h₅
DN 10	PN 1	33	19	-	29	-	18	-	30	-	-	-	-	18	30	-	2	4	3	-	4	3
	PN 2,5			24		34		23		35
	PN 6			24		34		23		35
	PN 10	41	24		34		23		35					23	35
	PN 16
	PN 25
	PN 40
	PN 63	42	24	-	34	-	23	-	35	-	18	35	50			9				6,5
	PN 100		24	-	34	-	23	-	35	-	18	35	50			9				6,5
	PN 160		-		-		-		-		-	-	-	-	-	-				-	-	-
	PN 200		-		-		-		-		-	-	-	-	-	-				-	-	-
DN 15	PN 1	38	23	-	33	-	22	-	34	-	-	-	-	22	34	-	2	4	3	-	4	3
	PN 2,5			29		39		28		40
	PN 6			29		39		28		40
	PN 10	46	29		39		28		40					28	40
	PN 16
	PN 25
	PN 40
	PN 63	47	29	-	39	-	28	-	40	-	24	35	55			9				6,5
	PN 100
	PN 160
	PN 200											40
DN 20	PN 1	48	33	-	43	-	32	-	44	-	-	-	-	32	44	-	2	4	3	-	4	3
	PN 2,5			36		50		35		51
	PN 6			36		50		35		51
	PN 10	56	36		50		35		51					35	51
	PN 16
	PN 25
	PN 40
	PN 63	58	36	-	50	-	35	-	51	-	30	45	58			9				6,5
	PN 100
	PN 160
	PN 200
DN 25	PN 1	58	41	-	51	-	40	-	52	-	-	-	-	40	52	-	2	4	3	-	4	3
	PN 2,5			43		57		42		58
	PN 6			43		57		42		58
	PN 10	65	43		57		42		58					42	58
	PN 16
	PN 25
	PN 40
	PN 63	68	43	-	57	-	42	-	58	-	35	50	68			9				6,5
	PN 100
	PN 160
	PN 200
DN 32	PN 1	69	49	-	59	-	48	-	60	-	-	-	-	48	60	-	2	4	3	-	4	3
	PN 2,5			51		65		50		66
	PN 6			51		65		50		66
	PN 10	76	51		65		50		66					50	66
	PN 16
	PN 25
	PN 40
	PN 63	78	51	-	65	-	50	-	66	-	42	65	78			9				6,5
	PN 100
	PN 160
	PN 200
DN 40	PN 1	78	55	-	69	-	54	-	70	-	-	-	-	54	70	-	2	4	3	-	4	3
	PN 2,5			61		75		60		76
	PN 6			61		75		60		76
	PN 10	84	61		75		60		76					60	76
	PN 16
	PN 25
	PN 40
	PN 63	88	61	-	75	-	60	-	76	-	52	75	88			9	3			6,5
	PN 100
	PN 160
	PN 200												91			12				8,0
DN 50	PN 1	88	66	-	80	-	65	-	81	-	-	-	-	65	81	-	2	4	3	-	4	3
	PN 2,5			73		87		72		88
	PN 6			73		87		72		88
	PN 10	99	73		87		72		88					72	88
	PN 16
	PN 25
	PN 40
	PN 63	102	73	-	87	-	72	-	88	-	63	85	102			12	3			8	4	3
	PN 100											85	102
	PN 160											95	115
	PN 200											95	129
DN 65	PN 1	108	86	-	100	-	85	-	101	-	-	-	-	85	101	-	2	4	3	-	4	3
	PN 2,5			95		109		94		110
	PN 6			95		109		94		110
	PN 10	118	95		109		94		110					94	110						4	3
	PN 16
	PN 25
	PN 40
	PN 63	122	95	-	109	-	94	-	110	-	85	110	132			12	3			8
	PN 100												140
	PN 160												140
	PN 200											130	167
DN 80	PN 1	124	101	-	115	-	100	-	116	-	-	-	-	100	116	-	2	4	3	-	4	3
	PN 2,5			106		120		105		121
	PN 6			106		120		105		121
	PN 10	132	106		120		105		121					105	121
	PN 16
	PN 25
	PN 40
	PN 63	133	106	-	120	-	105	-	121	-	97	115	133			12	3			8
	PN 100											115	150
	PN 160											130	150
	PN 200											160	190
DN 100	PN 1	144	117	-	137	-	116	-	138	-	-	-	-	116	138	-	2	4,5	3,5	-	6	5
	PN 2,5			129		149		128		150
	PN 6			129		149		128		150
	PN 10	156	129		149		128		150					128	150
	PN 16
	PN 25
	PN 40
	PN 63	158	129	-	149	-	128	-	150	-	124	145	170			12	3	4,0	3,0	8
	PN 100												175
	PN 160												175
	PN 200											190	245
DN 125	PN 1	174	146	-	166	-	145	-	167	-	-	-	-	145	167	-	2	4,5	3,5	-	6	5
	PN 2,5			155		175		154		176
	PN 6			155		175		154		176
	PN 10	184	155		175		154		176					154	176
	PN 16
	PN 25
	PN 40
	PN 63		155	-	175	-	154	-	176	-	153	175	205			12	3	4,0	3,0	8
	PN 100											175	210
	PN 160											190	210
	PN 200											205	271			14
DN 150	PN 1	199	171	-	191	-	170	-	192	-	-	-	-	170	192	-	2	4,5	3,5	-	6	5
	PN 2,5			183		203		182		204
	PN 6			183		203		182		204
	PN 10	211	183		203		182		204					182	204
	PN 16
	PN 25
	PN 40
	PN 63	212	183	-	203	-	182	-	204	-	181	205	240			12	3	4,0	3,0	8	6	5
	PN 100												250			12				8
	PN 160												250			14				10
	PN 200											240	306			17				11
DN 200	PN 1	254	229	-	249	-	228	-	250	-	-	-	-	228	250	-	2	4,5	3,5	-	6	5
	PN 2,5			239		259		238		260
	PN 6			239		259		238		260
	PN 10	266	239		259		238		260					238	260
	PN 16	266
	PN 25	274
	PN 40	284
	PN 63	285	239	-	259	-	238	-	260	-	243	265	285			12	3	4,0	3,0	8
	PN 100											265	285			12				8
	PN 160											275	315			17				11
	PN 200											305	380			17				11
DN 250	PN 1	309	283	-	303	-	282	-	304	-	-	-	-	282	304	-	2	4,5	3,5	-	6	5
	PN 2,5			292		312		291		313
	PN 6			292		312		291		313
	PN 10	319	292		312		291		313					291	313
	PN 16	319
	PN 25	330
	PN 40	345
	PN 63		292	-	312	-	291	-	313	-	298	320	345			12	3	4,0	3,0	8
	PN 100											320	345			12				8
	PN 160											330	380			17				11
	PN 200										-	-	-			-				-
DN 300	PN 1	363	336	-	356	-	335	-	357	-	-	-	-	335	357	-	2	4,5	3,5	-	6	5
	PN 2,5			343		363		342		364
	PN 6			343		363		342		364
	PN 10	370	343		363		342		364					342	364
	PN 16	370
	PN 25	389
	PN 40	409
	PN 63	410	343	-	363	-	342	-	364	-	345	375	410			12	4	5,0	4,0	8
	PN 100											375				12				8
	PN 160											380				23				14
DN 350	PN 1	413	386	-	406	-	385	-	407	-	-	-	-	385	407	-	2	5	4	-	6	5
	PN 2,5			395		421		394		422
	PN 6			395		421		394		422
	PN 10	429	395		421		394		422					394	422
	PN 16	429
	PN 25	448
	PN 40	465
	PN 63		395	-	421	-	394	-	422	-	394	420	465			12	4			8
	PN 100		395	-	421	-	394	-	422	-	394	420	465			17	4			11
DN 400	PN 1	463	436	-	456	-	435	-	457	-	-	-	-	435	457	-	2	5	4	-	6	5
	PN 2,5			447		473		446		474
	PN 6			447		473		446		474
	PN 10	480	447		473		446		474					446	474
	PN 16	480
	PN 25	503
	PN 40	535
	PN 63		447	-	473	-	446	-	474	-	445	480	535			12	4			8
	PN 100		447	-	473	-	446	-	474	-	445	480	535			17	4			11
DN 450	PN 1	518	489	-	509	-	488	-	510	-	-	-	-	488	510	-	2	5	4	-	6	5
	PN 2,5			497		523		496		524
	PN 6			497		523		496		524
	PN 10	530	497		523		496		524					496	524
	PN 16	548
	PN 25	548
	PN 40	560
	PN 63	560	-		-		-		-					-	-		4				-	-
DN 500	PN 1	568	541	-	561	-	540	-	562	-	-	-	-	540	562	-	2	5	4	-	6	5
	PN 2,5			549		575		548		576
	PN 6			549		575		548		576
	PN 10	582	549		575		548		576					548	576
	PN 16	609
	PN 25	609
	PN 40	615
	PN 63	615	549		575	-	548	-	576	-							4
DN 600	PN 1	667	635	-	661	-	634	-	662	-	-	-	-	634	662	-	2	5	4	-	6	5
	PN 2,5			649		675		648		676
	PN 6
	PN 10	682	651		677		650		678					648	676
	PN 16	720
	PN 25	720
	PN 40	735
	PN 63	735		-		-		-		-							5	6	5
DN 700	PN 1	772	737	-	763	-	736	-	764	-	-	-	-	736	764	-	5	5	4	-	6	5
	PN 2,5			751		777		750		778
	PN 6			751		777		750		778
	PN 10	794	751		777		750		778					750	778
	PN 16	794
	PN 25	820
	PN 40	840	751	-	777	-	750	-	778	-								5	4
	PN 63	840	-		-		-		-					-	-			-	-		-	-
DN 800	PN 1	878	841	-	867	-	840	-	868	-	-	-	-	840	868	-	5	5	4	-	6	5
	PN 2,5			856		882		855		883
	PN 6
	PN 10	901	851		877		850		878					855	883
	PN 16	901
	PN 25	928
	PN 40	960		-		-		-		-								5	4
	PN 63	960	-		-		-		-					-	-			-	-		-	-
DN 900	PN 1	978	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5	5	4	-	-	-
	PN 2,5			961		987		960		988
	PN 6
	PN 10	1001
	PN 16	1001
	PN 25	1028
	PN 40	1070																-	-
DN 1000	PN 1	1078	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5	6	5	-	-	-
	PN 2,5			1062		1092		1060		1094
	PN 6
	PN 10	1112
	PN 16	1112
	PN 25	1140
	PN 40	1180	-		-		-		-									-	-
DN 1200	PN 1	1295	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5	6	5	-	-	-
	PN 2,5			1262		1292		1260		1294
	PN 6
	PN 10	1328
	PN 16	1328
	PN 25	1350
	PN 40	1380	-		-		-		-									-	-
DN 1400	PN 1	1510	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5	6	5	-	-	-
	PN 2,5			1462		1492		1460		1494
	PN 6
	PN 10	1530
	PN 16	1530
	PN 25	1560
DN 1600	PN 1	1710	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5	6	5	-	-	-
	PN 2,5			1662		1692		1660		1694
	PN 6
	PN 10	1750
	PN 16	1750
	PN 25	1780
DN 1800	PN 1	1918	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5	6	5	-	-	-
	PN 2,5			1862		1892		1860		1894
	PN 6
	PN 10	1950
	PN 16	1950
	PN 25	1985
DN 2000	PN 1	2125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5	6	5	-	-	-
	PN 2,5			2062		2092		2060		2094
	PN 6
	PN 10	2150
	PN 16	2150
	PN 25	2210
DN 2200	PN 1	2295	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
	PN 2,5	2295
	PN 6	2335
	PN 10	2370
DN 2400	PN 1	2495	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
	PN 2,5	2495
	PN 6	2545
	PN 10	2570
DN 2600	PN 1	2695	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
	PN 2,5	2695
	PN 6	2750
	PN 10	2780
DN 2800	PN 1	2910	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
	PN 2,5	2910
	PN 6	2960
	PN 10	3000
DN 3000	PN 1	3110	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
	PN 2,5	3110
	PN 6	3160
	PN 10	3210
DN 3200	PN 2,5	3310	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
DN 3200	PN 6	3370	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
DN 3400	PN 2,5	3510	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
DN 3400	PN 6	3580	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
DN 3600	PN 2,5	3720	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
DN 3600	PN 6	3790	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
DN 3800	PN 2,5	3920	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
DN 4000	PN 2,5	4120	-		-		-		-		-	-	-	-	-	-	6	-	-	-	-	-
Примечание - Ряд 2 соответствует [1].

(Поправка).

5.2 Размеры уплотнительных поверхностей фланцев на номинальные давления PN 20, PN 50, PN 110, PN 150 приведены на рисунке 4 и в таблице 3.


Исполнение А (только PN 20 и PN 50)	Исполнение В	Исполнение С1	Исполнение D1

Исполнение С2	Исполнение D2	Исполнение Е1	Исполнение F1

Исполнение Е2	Исполнение F2	Исполнение J

Примечание - Допускается вместо угла 45° выполнять скругление радиусом по КД.

Рисунок 4 - Размеры уплотнительных поверхностей фланцев на номинальные давления PN 20, PN 50, PN 110, PN 150

(Поправка).

Таблица 3 - Размеры уплотнительных поверхностей фланцев на номинальные давления PN 20, PN 50, PN 110, PN 150 (см. рисунок 4)

Размеры в миллиметрах

DN	PN, кгс/см²	D₂	D₃	D₄	D₅	D₆	D₈	D₉	D₁₄	D₁₅	D₁₆	D₁₇	D₁₈	b₂	h	h₁	h₂	h₃
DN 15	PN 20	35	25,5	18,5	24,0	36,5	-	-	44	46	35	36,5	20	-	2	7	5	-
	PN 50						34,14	51						7,14	2			5,56
	PN 110						34,14	51						7,14	7			6,35
	PN 150						39,67	60,5						8,74	7			6,35
DN 20	PN 20	43	33,5	24	32,0	44,5	-	-	52	54	43	44,5	25,5	-	2	7	5	-
	PN 50						42,88	63,5						8,74	2			6,35
	PN 110						42,88	63,5							7
	PN 150						44,45	66,5							7
DN 25	PN 20	51	38,0	30,5	36,5	52,5	47,62	63,5	57	62	48	49,5	32	8,74	2	7	5	6,35
	PN 50						50,80	70							2
	PN 110							70							7
	PN 150							71,5							7
DN 32	PN 20	63,5	47,5	38	46,0	65	57,15	73	67	73	57	58,5	39,5	8,74	2	7	5	6,35
	PN 50						60,32	79,5							2
	PN 110							79,5							7
	PN 150							81							7
DN 40	PN 20	73	54,0	44,5	52,5	74,5	65,07	82,5	73	84	63,5	65,0	46	8,74	2	7	5	6,35
	PN 50						68,28	90,5							2
	PN 110							90,5							7
	PN 150							92							7
DN 50	PN 20	92	73	57,5	71,5	93,5	82,55	102	92	103	82,5	84,0	59	8,74	2	7	5	6,35
	PN 50							108						11,91	2			7,92
	PN 110							108							7
	PN 150						95,25	124							7
DN 65	PN 20	105	85,5	68,5	84,0	106,5	101,60	121	105	116	95,5	97,0	70	8,74	2	7	5	6,35
	PN 50							127						11,91	2			7,92
	PN 110							127							7
	PN 150						107,95	137							7
DN 80	PN 20	127	108	84,0	106,5	128,5	114,30	133	127	138	117,5	119,0	85,5	8,74	2	7	5	6,35
	PN 50						123,82	146						11,91	2			7,92
	PN 110							146							7
	PN 150							156							7
DN 100	PN 20	157,5	132	109,5	130,5	159	149,22	171	157,5	168	144,5	146,0	111	8,74	2	7	5	6,35
	PN 50							175						11,91	2			7,92
	PN 110							175							7
	PN 150							181							7
DN 125	PN 20	186	160,5	136,5	159,0	187,5	171,45	194	186	197	173	174,5	138	8,74	2	7	5	6,35
	PN 50						180,98	210						11,91	2			7,92
	PN 110							210							7
	PN 150							216							7
DN 150	PN 20	216	190,5	162	189	217,5	193,68	219	216	227	203,5	205	163,5	8,74	2	7	5	6,35
	PN 50						211,12	241						11,91	2			7,92
	PN 110														7
	PN 150														7
DN 200	PN 20	270	238	213	236,5	271,5	247,65	273	270	281	254	255,5	214,5	8,74	2	7	5	6,35
	PN 50						269,88	302						11,91	2			7,92
	PN 110							302							7
	PN 150							308							7
DN 250	PN 20	324	286	267	284,5	325,5	304,8	330	324	335	305	306,5	268,5	8,74	2	7	5	6,35
	PN 50						323,85	356						11,91	2			7,92
	PN 110							356							7
	PN 150							362							7
DN 300	PN 20	381	343	317,5	341,5	382,5	381	406	381	392	362	363,5	319,0	8,74	2	7	5	6,35
	PN 50							413						11,91	2			7,92
	PN 110							413							7
	PN 150							419							7
DN 350	PN 20	413	374,5	349	373	414,5	396,88	425	413	424	394	395,5	351,0	8,74	2	7	5	6,35
	PN 50						419,1	457						11,91	2			7,92
	PN 110							457						11,91	7			7,92
	PN 150							467						16,66	7			11,13
DN 400	PN 20	470	425	400	424	471,5	454,02	483	470	481	447,5	449	401,5	8,74	2	7	5	6,35
	PN 50						469,9	508						11,91	2			7,92
	PN 110							508						11,91	7			7,92
	PN 150							524						16,66	7			11,13
DN 450	PN 20	533,5	489	451	487,5	535	517,52	546	533,5	544	511,5	513	452,5	8,74	2	7	5	6,35
	PN 50						533,4	575						11,91	2			7,92
	PN 110							575						11,91	7			7,92
	PN 150							594						19,84	7			12,70
DN 500	PN 20	584,5	533,5	501,5	532	586	558,8	597	584,5	595	559	560,5	503,0	8,74	2	7	5	6,35
	PN 50						584,2	635						13,49	2			9,52
	PN 110							635						13,49	7			9,52
	PN 150							648						19,84	7			12,70
DN 550	PN 20	641	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50														2
	PN 110														7
	PN 150														7
DN 600	PN 20	692,5	641,5	603	640	694	673,1	711	692,5	703,5	667	668,5	605,0	8,74	2	7	5	6,35
	PN 50						692,15	749						16,66	2			11,13
	PN 110							749						16,66	7			11,13
	PN 150							772						26,97	7			15,88
DN 650	PN 20	749	-	-	-	-	-	-						-	2	-	-	-
	PN 50						749,30	810						19,85	2			12,70
	PN 110							810						19,85	7			12,70
	PN 150							832						30,16	7			17,46
DN 700	PN 20	800	-	-	-	-	-	-						-	2	-	-	-
	PN 50						800,10	860						19,85	2			12,70
	PN 110							860						19,85	7			12,70
	PN 150							889						33,34	7			17,46
DN 750	PN 20	857	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50						857,25	918						19,85	2			12,70
	PN 110							918						19,85	7			12,70
	PN 150							946						33,34	7			17,46
DN 800	PN 20	914	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50						914,40	984						23,00	2			14,30
	PN 110							984						23,00	7			14,30
	PN 150							1003						33,34	7			17,46
DN 850	PN 20	965	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50						965,20	1035						23,00	2			14,30
	PN 110							1035						23,00	7			14,30
	PN 150							1067						36,51	7			20,64
DN 900	PN 20	1022	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50						1022,35	1092						23,00	2			14,30
	PN 110							1092						23,00	7			14,30
	PN 150							1124						36,51	7			20,64
DN 950	PN 20	1073	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1029													2
	PN 110	1054													7
	PN 150	1099													7
DN 1000	PN 20	1124	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1086													2
	PN 110	1111													7
	PN 150	1162													7
DN 1050	PN 20	1194	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1137													2
	PN 110	1168													7
	PN 150	1213													7
DN 1100	PN 20	1245	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1194													2
	PN 110	1226													7
	PN 150	1270													7
DN 1150	PN 20	1295	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1245													2
	PN 110	1276													7
	PN 150	1334													7
DN 1200	PN 20	1359	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1308													2
	PN 110	1334													7
	PN 150	1384													7
DN 1250	PN 20	1410	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1359													2
	PN 50	1359													7
	PN 110	1384													7
DN 1300	PN 20	1460	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1410													2
	PN 50	1410													7
	PN 110	1435													7
DN 1350	PN 20	1511	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1467													2
	PN 50	1467													7
	PN 110	1492													7
DN 1400	PN 20	1575	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1518													2
	PN 50	1518													7
	PN 110	1543													7
DN 1450	PN 20	1626	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1575													2
	PN 50	1575													7
	PN 110	1600													7
DN 1500	PN 20	1676	-	-	-	-	-	-	-	-	-	-	-	-	2	-	-	-
	PN 50	1625													2
	PN 50	1625													7
	PN 110	1657													7
Примечание - Уплотнительные поверхности исполнений С1, D1, Е1 и F1 не применимы к фланцу PN 20 из-за возможного несоответствия между размерами.

6 Размеры стальных и чугунных фланцев

6.1 Размеры стальных плоских приварных фланцев (тип 01) приведены на рисунке 5 и в таблице 4. Ряд 1 предпочтительный.

Рисунок 5 - Размеры стальных плоских приварных фланцев (тип 01) и схема монтажа к трубе

Таблица 4 - Размеры плоских приварных стальных фланцев, тип 01 (см. рисунок 5)

Размеры в миллиметрах

DN	PN, кгс/см²	d_в		b		c₁	D	D₁	d	п	Номинальный диаметр болтов или шпилек
DN	PN, кгс/см²	Ряд 1	Ряд 2	Ряд 1	Ряд 2	c₁	D	D₁	d	п	Номинальный диаметр болтов или шпилек
DN 10	PN 1	15	-	10	-	2	75	50	11	4	М10
	PN 2,5		18	10	12
	PN 6			12	12
	PN 10			12	14		90	60	14		М12
	PN 16			14
	PN 25			16
DN 15	PN 1	19	-	10	-	2	80	55	11	4	М10
	PN 2,5		22	10	12
	PN 6			12	12
	PN 10			12	14		95	65	14		М12
	PN 16			14	14		95	65	14		М12
	PN 20	-		-	12		90	60,5	16		М14
	PN 25	19		16	14		95	65	14		М12
DN 20	PN 1	26	-	12	-	2	90	65	11	4	М10
	PN 2,5		27,5	12	14
	PN 6			14	14
	PN 10			14	16		105	75	14		М12
	PN 16			16	16		105	75	14		М12
	PN 20	-	28	-	14		100	70	16		М14
	PN 25	26	27,5	18	16		105	75	14		М12
DN 25	PN 1	33	-	12	-	3	100	75	11	4	М10
	PN 2,5		34,5	12	14
	PN 6			14	14
	PN 10			14	16		115	85	14		М12
	PN 16			18			115	85	14		М12
	PN 20	-		-			110	79,5	16		М14
	PN 25	33		18			115	85	14		М12
DN 32	PN 1	39	-	12	-	3	120	90	14	4	М12
	PN 2,5		43,5	12	16
	PN 6			15	16
	PN 10			16	18		135	100	18		М16
	PN 16			18			135	100	18		М16
	PN 20	-		-			120	89	16		М14
	PN 25	39		20			135	100	18		М16
DN 40	PN 1	46	-	13	-	3	130	100	14	4	М12
	PN 2,5		49,5	13	16
	PN 6			16	16
	PN 10 PN 16			18	18		145	110	18		М16
	PN 10 PN 16			20	18		145	110	18		М16
	PN 20	-		-	19		130	98,5	16		М14
	PN 25	46		22	18		145	110	18		М16
DN 50	PN 1	59	-	13	-	3	140	110	14	4	М12
	PN 2,5		61,5	13	16
	PN 6			16	16
	PN 10			18	20		160	125	18		М16
	PN 16			22	20		160	125
	PN 20	-	62	-	21		150	120,5
	PN 25	59	61,5	24	20		160	125
DN 65	PN 1	78	-	14	-	4	160	130	14	4	М12
	PN 2,5		77,5	14	16
	PN 6			16	16
	PN 10			20	20		180	145	18	8	М16
	PN 16			24	20			145		8
	PN 20	-	74,5	-	24			139,5		4
	PN 25	78	77,5	24	22			145		8
DN 80	PN 1	91	-	14	-	4	185	150	18	4	М16
	PN 2,5		90,5	14	18
	PN 6			18	18
	PN 10			20	20		195	160		8
	PN 16			24	20		195	160		8
	PN 20	-		-	26		190	152,5		4
	PN 25	91		26	24		195	160		8
DN 100	PN 1	110 116	-	14	-	4	205	170	18	4	М16
	PN 2,5	110 116	116	14	18
	PN 6	100 116		18	18
	PN 10	110 116		22	22		215	180		8
	PN 16	110 116		26	22		215	180
	PN 20	-		-	27		230	190,5
	PN 25	110 116		28	26		230	190	22		М20
DN 125	PN 1	135 142	-	16	-	4	235	200	18	8	М16
	PN 2,5	135 142	141,5	16	20
	PN 6	135 142		20	20
	PN 10	135 142		24	22		245	210
	PN 16	135 142		28	22		245	210
	PN 20	-	143,5	-	28		255	216	22		М20
	PN 25	135 142	141,5	30	28		270	220	26		М24
DN 150	PN 1	154 161 170	-	16	-	4	260	225	18	8	М16
	PN 2,5	154 161 170	170,5	16	20
	PN 6	154 161 170		20	20
	PN 10	154 161 170		24	24		280	240	22		М20
	PN 16	154 161 170		28	24			240
	PN 20	-		-	31			241,5
	PN 25	154 161 170		30	30		300	250	26		М24
DN 200	PN 1	222	-	18	-	4	315	280	18	8	М16
	PN 2,5		221,5	18	22
	PN 6			22	22
	PN 10			24	24		335	295	22		М20
	PN 16			30	26		335	295		12
	PN 20	-		-	34		345	298,5		8
	PN 25	222		32	32		360	310	26	12	М24
DN 250	PN 1	273	-	21	-	6	370	335	18	12	М16
	PN 2,5		276,5	21	24
	PN 6			23	24
	PN 10			26	26		390	350	22		М20
	PN 16			31	28		405	355	26		М24
	PN 20	-	276	-	38		405	362	26		М24
	PN 25	273	276,5	34	35		425	370	30		М27
DN 300	PN 1	325	-	22	-	6	435	395	22	12	М20
	PN 2,5		327,5	22	24
	PN 6			24	24
	PN 10			28	28		440	400
	PN 16			32	32		460	410	26		М24
	PN 20	-	327	-	42		485	432	26		М24
	PN 25	325	327,5	36	38		485	430	30	16	М27
DN 350	PN 1	377	-	22	-	7	485	445	22	12	М20
	PN 2,5		359,5	22	26
	PN 6			26	26
	PN 10			28	30		500	460		16
	PN 16			34	35		520	470	26	16	М24
	PN 20	-	359	-	43		535	476	29,5	12	М27
	PN 25	377	359,5	42	42		550	490	33	16	М30
DN 400	PN 1	426	-	22	-	7	540	495	22	16	М20
	PN 2,5		411	22	28
	PN 6			28	28
	PN 10			30	32		565	515	26		М24
	PN 16			38	38		580	525	30		М27
	PN 20	-	410,5	-	48		600	540	29,5		М27
	PN 25	426	411	44	46		610	550	36		М33
DN 450	PN 1	480	-	24	-	7	590	550	22	16	М20
	PN 2,5		462	24	30
	PN 6			28	30
	PN 10			30	35		615	565	26	20	М24
	PN 16			42	42		640	585	30	20	М27
	PN 20	-		-	52		635	578	32,5	16	М30
	PN 25	480		48	50		660	600	36	20	М33
DN 500	PN 1	530	-	24	-	7	640	600	22	20	М20
	PN 2,5		513,5	24	32
	PN 6			29	32
	PN 10			32	38		670	620	26		М24
	PN 16			48	46		710	650	33		М30
	PN 20	-	513	-	56		700	635	32,5		М30
	PN 25	530	513,5	52	53		730	660	36		М33
DN 600	PN 1	630	-	25	-	7	755	705	26	20	М24
	PN 2,5		616,5	25	36
	PN 6			30	36
	PN 10			36	42		780	725	30		М27
	PN 16			50	52		840	770	36		М33
	PN 20	-	616	-	62		815	749,5	35,5		М33
	PN 25	630	616,5	54	68		840	770	39		М36
DN 700	PN 1	720	-	26	-	9	860	810	26	24	М24
	PN 2,5		^*	26	36
	PN 6		^*	32	40
	PN 10		-	39	-		895	840	30		М27
	PN 16			52			910	840	36		М33
	PN 25			60			960	875	42		М39
DN 800	PN 1	820	-	26	-	9	975	920	30	24	М27
	PN 2,5		^*	26	38				30
	PN 6		^*	32	44				30
	PN 10		-	42	-		1010	950	33		М30
	PN 16			54			1020	950	39		М36
	PN 25			68			1075	990	48		М45
DN 900	PN 1	920	-	28	-	9	1075	1020	30	24	М27
	PN 2,5		^*	28	40
	PN 6		^*	34	48
	PN 10		-	45	-		1110	1050	33	28	М30
	PN 16		-	59	-		1120	1050	39	28	М36
DN 1000	PN 1	1020	-	30	-	10	1175	1120	30	28	М27
	PN 2,5		^*	30	42
	PN 6		^*	36	52
	PN 10		-	48	-		1220	1160	36		М33
	PN 16		-	63	-		1255	1170	42		М39
DN 1200	PN 1	1220	-	30	-	10	1375	1320	30	32	М27
	PN 2,5		^*	30	44		1375	1320	30		М27
	PN 6		^*	39	60		1400	1340	33		М30
	PN 10	1220	-	56	-		1455	1380	39		М36
	PN 16	1220	-	76	-		1485	1390	48		М45
DN 1400	PN 1	1420	-	32	-	10	1575	1520	30	36	М27
	PN 2,5		^*	32	48		1575	1520	30		М27
	PN 6		^*	48	68		1620	1560	36		М33
	PN 10		-	65	-		1675	1590	42		М39
DN 1600	PN 1	1620	-	32	-	10	1785	1730	30	40	М27
	PN 2,5		^*	32	51		1785	1730	30		М27
	PN 6		^*	53	76		1820	1760	36		М33
	PN 10		-	75	-		1915	1820	48		М45
DN 1800	PN 1	1820	-	35	-	10	1985	1930	30	44	М27
	PN 2,5	1820	^*	35	54		1985	1930	30		М27
	PN 6	-	^*	-	84		2045	1970	39		М36
DN 2000	PN 1	2020	-	35	-	10	2190	2130	30	48	М27
	PN 2,5	2020	^*	35	58		2190	2130	30		М27
	PN 6	-	^*	-	92		2265	2180	42		М39
DN 2200	PN 1	2220	-	42	-	10	2405	2340	33	52	М30
DN 2200	PN 2,5	2220	-	42	-	10	2405	2340	33	52	М30
DN 2400	PN 1	2420	-	47	-	10	2605	2540	33	56	М30
DN 2400	PN 2,5	2420	-	47	-	10	2605	2540	33	56	М30
^* Диаметр расточки задает заказчик. Примечания 1 Ряд 2 соответствует [1]. 2 Размер с₁ может уточняться в зависимости от технологии сварки и размера трубы. 3 Фланцы должны изготавливаться с уплотнительными поверхностями исполнений А, В, С, D, E, F, L и М.

(Поправка).

6.2 Размеры фланцев стальных свободных на приварном кольце (тип 02) приведены на рисунке 6 и в таблице 5. Ряд 1 предпочтительный.

Примечание - Шероховатость поверхностей A Ra £ 25 мкм.

Рисунок 6 - Размеры фланцев стальных свободных на приварном кольце (тип 02) и схема монтажа к трубе

Таблица 5 - Размеры фланцев стальных свободных на приварном кольце, тип 02 (см. рисунок 6)

Размеры в миллиметрах

DN	PN, кгс/см²	D₀		D₂		d_в		b		b₁		с		c₁	D	D₁	d	п	Номинальный диаметр болтов или шпилек
DN	PN, кгс/см²	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	Ряд 1	Ряд 2	c₁	D	D₁	d	п	Номинальный диаметр болтов или шпилек
DN 10	PN 1	16	-	35	-	15	-	10	-	8	-	4	-	2	75	50	11	4	М10
	PN 2,5		-		-		-		-		-		-
	PN 6		21		33		18		12		10		3
	PN 10			42	41			12	14	10	12				90	60	14		М12
	PN 16							14		12
	PN 25							16		14
DN 15	PN 1	20	-	40	-	19	-	10	-	8	-	4	-	2	80	55	11	4	М10
	PN 2,5		-		-		-		-		-		-
	PN 6		25		38		22		12		10		3
	PN 10			47	46			12	14	10	12				95	65	14		М12
	PN 16							14		12
	PN 25							16		14
DN 20	PN 1	27	-	50	-	26	-	10	-	10	-	4	-	2	90	65	11	4	М10

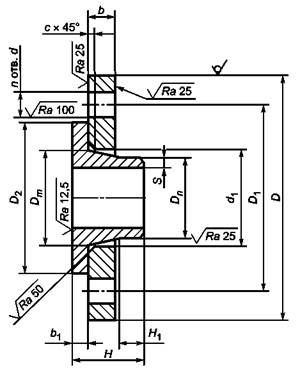

	PN 2,5		-		-		-		-		-		-
	PN 6		31		48		27,5		14		10		4
	PN 10			58	56			14	16	12	14				105	75	14		М12
	PN 16							16		14
	PN 25							18		16
DN 25	PN 1	34	-	60	-	33	-	12	-	10	-	5	-	3	100	75	11	4	М10
	PN 2,5		-		-		-		-		-		-
	PN 6		38		58		34,5		14		10		4
	PN 10			68	65			14	16	12	14				115	85	14		М12
	PN 16							16		14
	PN 25							18		16
DN 32	PN 1	41	-	70	-	39	-	12	-	10	-	5	-	3	120	90	14	4	М12
	PN 2,5		-		-		-		-		-		-
	PN 6		46		69		43,5		16		10		5
	PN 10		47	78	65			16	16	12	14				135	100	18		М16
	PN 16				76			18	18	16
	PN 25				76			20	18	16
DN 40	PN 1	48	-	80	-	46	-	12	-	10	-	5	-	3	130	100	14	4	М12
	PN 2,5		-		-		-		-		-		-
	PN 6		53		78		49,5		16		10		5
	PN 10			88	84			18	18	12	14				145	110	18		М16
	PN 16							20		16
	PN 25							22		18
DN 50	PN 1	61	-	90	-	59	-	12	-	12	-	5	-	3	140	110	14	4	М12
	PN 2,5		-		-		-		-		-		-
	PN 6		65		88		61,5		16		12		5
	PN 10			102	99			18	20	14	16				160	125	18		М16
	PN 16							20		16
	PN 25							22		18
DN 65	PN 1	80	-	100	-	78	-	14	-	14	-	6	-	4	160	130	14	4	М12
	PN 2,5		-		-		-		-		-		-
	PN 6		81		108		77,5		16		12		6
	PN 10			122	118			20	20	16	16				180	145	18	8	М16
	PN 16							22	20	18
	PN 25							24	22	20
DN 80	PN 1	93	-	128	-	91	-	14	-	14	-	6	-	4	185	150	18	4	М16
	PN 2,5		-		-		-		-		-		-
	PN 6		94		124		90,5		18		12		6
	PN 10			133	132			22	20	16	16				195	160		8
	PN 16							24	20	18	16
	PN 25							26	24	20	18
DN 100	PN 1	112 118	-	148	-	110 116	-	14	-	14	-	6	-	4	205	170	18	4	М16
	PN 2,5	112 118	-		-	110 116	-		-		-		-
	PN 6	112 118	120		144	110 116	116		18		14		6
	PN 10	112 118		158	156	110 116		24	22	16	18				215	180		8
	PN 16	112 118				110 116		26	22	20	18				215	180
	PN 25	112 118				110 116		28	26	22	20				230	190	22		М20
DN 125	PN 1	138 145	-	178	-	135 142	-	14	-	14	-	6	-	4	235	200	18	8	М16
	PN 2,5	138 145	-		-	135 142	-		-		-		-
	PN 6	138 145	145		174	135 142	141,5		20		14		6
	PN 10	138 145		184	184	135 142		26	22	18	18				245	210
	PN 16	138 145				135 142		28	22	20	18				245	210
	PN 25	138 145				135 142		30	28	24	22				270	220	26		М24
DN 150	PN 1	157 164 173	-	202	-	154 161 170	-	16	-	16	-	6	-	4	260	225	18	8	М16
	PN 2,5	157 164 173	-		-	154 161 170	-		-		-		-
	PN 6	157 164 173	174		199	154 161 170	170,5		20		14		6
	PN 10	157 164 173		212	211	154 161 170		26	24	18	20				280	240	22		М20
	PN 16	157 164 173				154 161 170		28	24	22	20				280	240	22		М20
	PN 25	157 164 173				154 161 170		30	30	24	24				300	250	26		М24
DN 200	PN 1	225	-	258	-	222	-	18	-	18	-	8	-	4	315	280	18	8	М16
	PN 2,5		-		-		-		-		-		-
	PN 6		226		254		221,5		22		16		6
	PN 10			268	266			26	24	20	20				335	295	22		М20
	PN 16			268	266			28	26	22	20				335	295	22	12	М20
	PN 25			278	274			30	32	24	26				360	310	26	12	М24
DN 250	PN 1	279	-	312	-	273	-	20	-	18	-	11	-	6	370	335	18	12	М16
	PN 2,5		-		-		-		-		-		-
	PN 6		281		309		276,5		24		18		8
	PN 10			320	319			28	26	22	22				390	350	22		М20
	PN 16			320	319			30	28	24	22				405	355	26		М24
	PN 25			335	330			32	35	26	26				425	370	30		М27
DN 300	PN 1	331	-	365	-	325	-	24	-	20	-	11	-	6	435	395	22	12	М20
	PN 2,5		-	365	-		-		-		-		-
	PN 6		333	365	363		327,5		24		18		8
	PN 10			370	370			30	28	22	22				440	400
	PN 16			370	370			32	32	24	24				460	410	26		М24
	PN 25			390	389			34	38	26	28				485	430	30	16	М27
DN 350	PN 1	383	-	415	-	377	-	28	-	20	-	12	-	7	485	445	22	12	М20
	PN 2,5		-		-		-		-		-		-
	PN 6		365		413		359,5		26		18		8
	PN 10			430	429		359,0	32	30	24	22				500	460		16
	PN 16			430	429		359,0	34	35	26	26				520	470	26		М24
	PN 25			450	448		359,5	38
