Стандарт распространяется на цилиндрические пружинные штифты с прорезью диаметром от 1 до 50 мм.
| Обозначение: | ГОСТ 14229-93 |
| Название рус.: | Штифты цилиндрические пружинные с прорезью. Технические условия |
| Статус: | взамен |
| Заменяет собой: | ГОСТ 14229-78 «Штифты пружинные. Технические условия» |
| Дата актуализации текста: | 05.05.2017 |
| Дата добавления в базу: | 01.09.2013 |
| Дата введения в действие: | 01.01.1995 |
| Утвержден: | 02.06.1994 Госстандарт РФ (Russian Federation Gosstandart 160)21.10.1993 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification ) |
| Опубликован: | Издательство стандартов (1994 г. ) |
| Ссылки для скачивания: |
ГОСТ 14229-93
(ИСО 8752-87)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШТИФТЫ
ЦИЛИНДРИЧЕСКИЕ
ПРУЖИННЫЕ С ПРОРЕЗЬЮ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21
октября
За принятие проголосовали:
|
Наименование национального органа по стандартизации |
|
|
Республика Беларусь |
Белстандарт |
|
Республика Кыргызстан |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Туркменглавгосинспекция |
3 Стандарт подготовлен методом прямого применения международного стандарта ИСО 8752-87 «Штифты цилиндрические пружинные с прорезью» и полностью ему соответствует
4 ВВЕДЕН ВЗАМЕН ГОСТ 14229-78
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ ПРУЖИННЫЕ Технические условия Spring-type straight pins,
slotted. |
ГОСТ (ИСО 8752-87) |
Дата введения 01.01.95
Настоящий
стандарт распространяется на цилиндрические пружинные штифты с прорезью
диаметром от 1 до
Требования настоящего стандарта являются обязательными.
ГОСТ 17769 Изделия крепежные. Правила приемки.
ГОСТ Р 50076 Штифты и штифты насеченные. Испытание на срез.

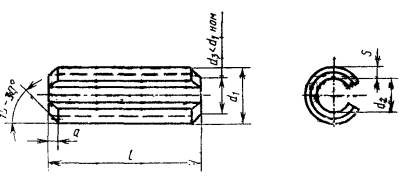

Тип А. Стандартный пружинный штифт.
Тип В. Нефиксирующий пружинный штифт1).
Пружинный штифт
номинальным диаметром d1 <
Пружинный штифт
номинальным диаметром d1 >
Отверстие под штифт устанавливают равным номинальному диаметру штифта d1. Предельное отклонение отверстия Н12. При установлении в минимальное допустимое отверстие прорезь у штифтов типов А и В не должна полностью закрываться.
|
Тип А |
Конфигурацию и ширину прорези устанавливает изготовитель |
|||||||
|
Тип В |
Конфигурацию и ширину прорези, не гарантирующей фиксацию штифта в отверстии, устанавливают по согласованию между потребителем и изготовителем |
|||||||
|
Материал |
Сталь по выбору изготовителя:
Другие материалы - по согласованию между потребителем и изготовителем |
|||||||
|
Покрытие |
Штифты следует изготавливать без покрытия. Наличие покрытия - по согласованию между потребителем и изготовителем. Водородная хрупкость не допускается. Допуски на размеры штифтов действительны до нанесения на них покрытия |
|||||||
|
Качество поверхности |
На поверхности штифтов не допускаются заусенцы, трещины, окалина, коррозия |
|||||||
|
Испытание на срез |
По ГОСТ Р 50076 |
|||||||
|
Приемка |
По ГОСТ 17769 |
|||||||
Пример условного
обозначения штифта цилиндрического пружинного с
прорезью, типа А, номинальным диаметром d1 =
Штифт А.6×30.60С2 ГОСТ 14229-93
ИНФОРМАЦИОННЫЕ ДАННЫЕ ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на которыйдана ссылка |
Обозначение соответствующего международного стандарта |
Номер пункта |
|
ГОСТ 17769-83 |
ИСО 3269-88 |
|
|
ГОСТ Р 50076-92 |
ИСО 8749-86 |
