Стандарт распространяется на бесшовные приварные равнопроходные и переходные тройники из углеродистой и низколегированной стали.
| Обозначение: | ГОСТ 17376-2001 |
| Название рус.: | Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники. Конструкция |
| Статус: | действует |
| Заменяет собой: | ГОСТ 17376-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см кв.). Тройники. Конструкция и размеры» |
| Дата актуализации текста: | 05.05.2017 |
| Дата добавления в базу: | 01.09.2013 |
| Дата введения в действие: | 01.01.2003 |
| Утвержден: | 27.05.2002 Государственный комитет Российской Федерации по стандартизации и метрологии (Russian Federation National Committee for Standardization and Metrology 205-ст)01.11.2001 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 20) |
| Опубликован: | ИПК Издательство стандартов (2002 г. ) ИПК Издательство стандартов (2003 г. ) Стандартинформ (2006 г. ) Стандартинформ (2010 г. ) |
| Ссылки для скачивания: |
ГОСТ
17376-2001
(ИСО 3419-81)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Детали трубопроводов
бесшовные приварные
из углеродистой и низколегированной стали
ТРОЙНИКИ
Конструкция
|
|
Москва |
1. РАЗРАБОТАН ОАО «Корпорация МОНТАЖСПЕЦСТРОЙ»
ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии
2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Беларусь |
Госстандарт Республики Беларусь |
|
Грузия |
Грузстандарт |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Кыргызская Республика |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Главгосслужба «Туркменстандартлары» |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
Изменение № 1 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 29 от 24 июня 2006 г.)
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, KZ, KG, MD, RU, TJ, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]
3. Стандарт соответствует ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык» в части конструкции тройников
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. № 205-ст межгосударственный стандарт ГОСТ 17376-2001 (ИСО 3419-81) введен в действие в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5. ВЗАМЕН ГОСТ 17376-83
6. ИЗДАНИЕ (ноябрь 2009 г.) с Изменением № 1, принятым в апреле 2007 г. (ИУС 7-2007)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали ТРОЙНИКИ Конструкция Carbon and low-alloy steel butt-welding fittings. Tees. Design |
Дата введения 2003-01-01
Настоящий стандарт распространяется на бесшовные приварные равнопроходные и переходные тройники из углеродистой и низколегированной стали.
Область применения тройников - в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
В настоящем стандарте использована ссылка на ГОСТ 17380-2001 (ИСО 3419-81) Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.

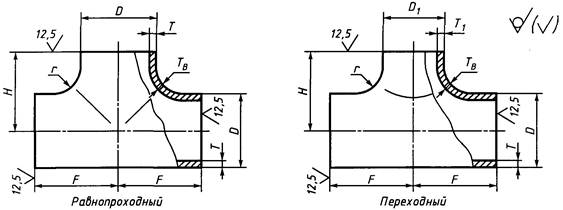

4.1. Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1 - Тройники исполнения 1
Размеры в миллиметрах
Таблица 2 - Тройники исполнения 2
Размеры в миллиметрах
Примеры условных обозначений:
- переходного тройника исполнения 1, D = 60,3 мм, Т = 2,9 мм, D1 = 48,3 мм, Т1 = 2,6 мм из стали марки TS9:
Тройник 1-60,3´2,9-48,3´2,6-TS9 ГОСТ 17376-2001
- равнопроходного тройника исполнения 2, D = 76 мм, Т = 7,0 мм из стали марки 20:
Тройник 76´7 ГОСТ 17376-2001
- то же, с Тв = 10 мм, из стали 09Г2С для трубопроводов, подконтрольных органам надзора:
Тройник П 76´7/10-09Г2С ГОСТ 17376-2001
(Измененная редакция, Изм. № 1).
4.2. По согласованию между потребителем (заказчиком) и изготовителем допускается изготавливать тройники других размеров.
4.3. Допускается изготовление тройников с увеличенной толщиной стенки Тв в зоне сопряжения магистрали и ответвления и других неторцевых сечений.
Технические условия - по ГОСТ 17380.
|
Ключевые слова: трубопроводы, детали трубопроводов, трубопроводные тройники, конструкция, размеры |
