Стандарт распространяется на квадратнеы шайбы, применяемые для крепления стеклянных трубопроводов.
| Обозначение: | ГОСТ 24197-80 |
| Название рус.: | Шайбы квадратные. Конструкция |
| Статус: | действует |
| Заменяет собой: | ГОСТ 15929-74 «Шайбы квадратные. Конструкция и размеры» |
| Дата актуализации текста: | 05.05.2017 |
| Дата добавления в базу: | 01.09.2013 |
| Дата введения в действие: | 01.07.1981 |
| Утвержден: | 22.05.1980 Госстандарт СССР (USSR Gosstandart 2306) |
| Опубликован: | Стандартинформ (2006 г. ) |
| Ссылки для скачивания: |
ГОСТ 24197-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШАЙБЫ КВАДРАТНЫЕ
Конструкция
|
|
Москва |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ШАЙБЫ КВАДРАТНЫЕ Конструкция Square washers. |
ГОСТ |
Дата введения 01.07.81
1. Настоящий стандарт распространяется на квадратные шайбы, применяемые для крепления стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 2).

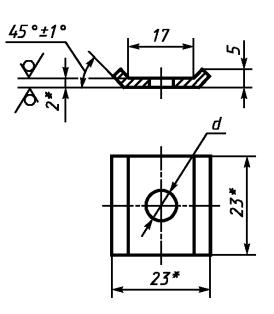

2. Конструкция и основные размеры квадратных шайб должны соответствовать указанным на чертеже и в таблице.
___________
* Размеры для справок.
Размеры в мм
|
Номинальный диаметр резьбы болта |
d |
Масса, кг, не более |
|
М6 |
6,6 |
0,009 |
|
М8 |
9,0 |
0,008 |
Пример условного обозначения квадратной шайбы под болт М6 из стали марки Ст3кп:
Шайба 6 ГОСТ 24197-80
То же, из стали марки Ст3сп:
Шайба 6-С ГОСТ 24197-80
3. Материал шайб - сталь марки Ст3кп или Ст3сп по ГОСТ 380.
4. Технические требования - по ГОСТ 24201.
5. Коды ОКП приведены в приложении.
(Введен дополнительно, Изм. № 2).
Справочное
|
Условное обозначение шайбы |
Код ОКП и контрольное число |
|
6 |
48 3474 2001 07 |
|
6-С |
48 3474 2002 06 |
|
8 |
48 3474 2003 05 |
|
8-С |
48 3474 2004 04 |
(Введено дополнительно, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306
3. ВЗАМЕН ГОСТ 15929-74
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 28.01.88 № 156.
6. ИЗДАНИЕ с Изменением № 1, 2, утвержденными в январе 1988 г., октябре 1990 г. (ИУС 4-88, 2-91)
