Стандарт распространяется на размеры радиусов и фасок для деталей, изготовленных из металла и пластмасс. Стандарт не распространяется на размеры радиусов закруглений (сгиба) гнутых деталей, фасок на резьбах, радиусов проточек для выхода резьбообразующего инструмента, фасок и радиусов закруглений шарико- и роликоподшипников и на их сопряжения с валами и корпусами на технологические межоперационные радиусы.
| Обозначение: | ГОСТ 10948-64 |
| Название рус.: | Радиусы закруглений и фаски. Размеры |
| Статус: | действует |
| Заменяет собой: | ОСТ 4137 «Радиусы скруглений для обработанных деталей» |
| Дата актуализации текста: | 05.05.2017 |
| Дата добавления в базу: | 01.09.2013 |
| Дата введения в действие: | 01.07.1965 |
| Утвержден: | 02.07.1964 Госстандарт СССР (USSR Gosstandart 489) |
| Опубликован: | Издательство стандартов (1989 г. ) |
| Ссылки для скачивания: |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РАДИУСЫ ЗАКРУГЛЕНИЙ И ФАСКИ
РАЗМЕРЫ
ГОСТ 10948-64
(СТ СЭВ 2814-80)
ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РАДИУСЫ ЗАКРУГЛЕНИЙ Размеры Radii of fillets and chamfers. |
ГОСТ (СТ СЭВ 2814-80) Взамен |
Утвержден Государственным комитетом стандартов, мер и измерительных приборов СССР 2 июля 1964 г. Срок введения установлен
с 01.07.65
Проверен в 1981 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на размеры радиусов и фасок для деталей, изготовленных из металла и пластмасс.
Стандарт не распространяется на размеры радиусов закруглений (сгиба) гнутых деталей, фасок на резьбах, радиусов проточек для выхода резьбообразующего инструмента, фасок и радиусов закруглений шарико- и роликоподшипников и на их сопряжения с валами и корпусами на технологические межоперационные радиусы.
Стандарт полностью соответствует СТ СЭВ 2814-80.

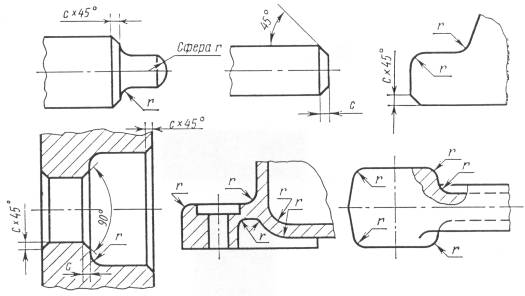

2. Размеры радиусов закруглений и фасок для деталей должны соответствовать указанным на чертеже и в таблице.
Примечание. В обоснованных случаях допускается применять фаски с углами, отличными от 45°.
мм
|
1-й ряд |
2-й ряд |
1-й ряд |
2-й ряд |
1-й ряд |
2-й ряд |
1-й ряд |
2-й ряд |
|
0,10 |
0,10 |
1,0 |
1,0 |
10 |
10 |
100 |
100 |
|
- |
0,12 |
- |
1,2 |
- |
12 |
- |
125 |
|
0,16 |
0,16 |
1,6 |
1,6 |
16 |
16 |
160 |
160 |
|
- |
0,20 |
- |
2,0 |
- |
20 |
- |
200 |
|
0,25 |
0,25 |
2,5 |
2,5 |
25 |
25 |
250 |
250 |
|
- |
0,30 |
- |
3,0 |
- |
32 |
|
|
|
0,40 |
0,40 |
4,0 |
4,0 |
40 |
40 |
|
|
|
- |
0,50 |
- |
5,0 |
- |
50 |
|
|
|
0,60 |
0,60 |
6,0 |
6,0 |
63 |
63 |
|
|
|
- |
0,80 |
- |
8,0 |
- |
80 |
|
|
Допускается вместо размера 63 применять размер 60.
При выборе размеров радиусов и фасок 1-й ряд следует предпочитать 2-му.
1-2. (Измененная редакция, Изм. № 1).
