Информационные данные

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по гидрометеорологии и Министерством здравоохранения СССР

РАЗРАБОТЧИКИ:

Ордена Трудового Красного Знамени Главная геофизическая обсерватория им. А.И. Воейкова Госкомгидромета СССР (ГГО).

Институт общей и коммунальной гигиены им. А.И. Сысина Минздрава СССР (ИОКГ),

Центральный ордена Ленина институт усовершенствования врачей Минздрава СССР (ЦОЛИУВ),

Институт прикладной геофизики им. акад. Е.К. Федорова Госкомгидромета СССР (ИПГ),

Лаборатория мониторинга природной среды и климата Госкомгидромета СССР и АН СССР (ЛАМ),

Научно-производственное объединение «Тайфун» Госкомгидромета СССР (НПО «Тайфун»),

Уральское территориальное управление по гидрометеорологии Госкомгидромета СССР (Уральское УГМ),

Онкологический центр АМН СССР (ОЦ АМН),

Научно-исследовательский институт общей и коммунальной гигиены им. А.Н. Морзеева Минздрава СССР (НИИ ОКГ),

Московский государственный университет им. М.В. Ломоносова (МГУ),

Ленинградский научно-исследовательский институт гигиены труда и профзаболеваний Минздрава РСФСР (ЛенНИИ ГТП),

Среднеазиатский региональный научно-исследовательский гидрометеорологический институт Госкомгидромета СССР (САНИГМИ).

Руководители разработки:

д-р геогр. наук Э.Ю. Безуглая, д-р физ.-мат. наук М.Е. Берлянд, канд. техн. наук Н.Ш. Вольберг, канд. физ.-мат. наук А.С. Зайцев (ГГО); акад. АМН ССР Г.И. Сидоренко, д-р мед. наук М.А. Пинигин (ИОКГ).

Исполнители

Часть I

Раздел 2 - д-р физ.-мат. наук М.Е. Берлянд, д-р геогр. наук Э.Ю. Безуглая, канд. техн. наук Н.Ш. Вольберг, канд. физ.-мат. наук А.И. Полищук, канд. хим. наук Е.А. Шайкова (ГГО), д-р мед. наук К.А. Буштуева, канд. мед. наук С.Н. Кимина, канд. мед. наук Л.Е. Безпалько (ЦОЛИУВ), Н.И. Казнина, д-р мед. наук М.А. Пинигин (ИОКГ).

Раздел 3 - д-р геогр. наук Э.Ю. Безуглая, канд. геогр. наук Б.Б. Горошко, канд. геогр. наук В.А. Ионин, Г.П. Расторгуева, А.М. Царев (ГГО), д-р мед. наук М.А. Пинигин (ИОКГ).

Раздел 4 - канд. физ.-мат. наук Н.Н. Александров, д-р геогр. наук Э.Ю. Безуглая, канд. техн. наук Н.Ш. Вольберг, канд. хим. наук Е.А. Шайкова (ГГО).

Раздел 5 - Т.С. Виноградова, канд. техн. наук Н.Ш. Вольберг, Е.Д. Егорова, Т.А. Кузьмина, А.А. Павленко, Т.П. Струкова, канд. хим. наук В.С. Титов, З.Г. Тульчинская, канд. хим. наук Е.А. Шайкова, О.П. Шарикова (ГГО), Н.Н. Бадовская, М.А. Запевалов, В.А. Сурнин, д-р хим. наук П.Е. Тулупов (НПО «Тайфун»), канд. хим. наук А.X. Федоровская (Уральское УГМ), д-р биол. наук А.Я. Хесина (ОЦ АМН), И.М. Донина, д-р мед. наук Н.Я. Янышева (НИИ ОКГ), Л.Н. Бродская, канд. биол. наук В.П. Якимова (ЛенНИИ ГТП), О.И. Свинцицкая (САНИГМИ), д-р хим. наук М.Т. Дмитриев, канд. биол. наук Н.П. Зиновьева, канд. мед. наук И.К. Остапович, канд. биол. И.А. Пинигина, канд. мед. наук Л.А. Тепикина (ИОКГ), канд. биол. наук Т.А. Теплицкая (МГУ).

Раздел 6 - канд. техн. наук В.А. Цветков, И.С. Яновский (ГГО).

Раздел 7 - канд. техн. наук Н.Ш. Вольберг, канд. физ.-мат. наук А.И. Полищук, канд. хим. наук Е.А. Шайкова (ГГО).

Раздел 8 - канд. физ.-мат. наук А.И. Полищук, Е.А. Горбачева (ГГО).

Раздел 9 - д-р геогр. наук Э.Ю. Безуглая, Е.К. Завадская, И.В. Смирнова (ГГО), д-р мед. наук М.А. Пинигин (ИОКГ).

Часть II

Раздел 2 - Р.Ф. Лавриненко, Н.А. Першина, канд. хим. наук П.Ф. Свистов (ГГО).

Раздел 3 - Е.И. Кузнецова, А.В. Лысак (ИПГ).

Раздел 4 - В.А. Зуева, канд. хим. наук П.Ф. Свистов (ГГО).

Раздел 5 - Т.В. Беликова, В.Н. Василенко, И.Ф. Дликман, д-р физ.-мат. наук Ш.Д. Фридман (ИПГ).

Часть III

Раздел 2 - канд. геогр. наук Е.Н. Русина (ГГО), канд. хим. наук М.И. Афанасьев, канд. физ.-мат. наук Л.В. Бурцева, канд. физ.-мат. наук В.М. Егоров, канд. хим. наук Л.А. Лапенко (ЛАМ).

Раздел 3 - Р.Ф. Лавриненко, Н.А. Першина, канд. хим. наук П.Ф. Свистов (ГГО).

Раздел 4 - канд. хим. наук М.И. Афанасьев, канд. физ.-мат. наук Л.В. Бурцева, канд. физ.-мат. наук В.М. Егоров, канд. хим. наук Л.А. Лапенко (ЛАМ), канд. биол. наук Т.А. Теплицкая (МГУ).

Раздел 5 - канд. геогр. наук Е.Н. Русина (ГГО).

Раздел 6 - канд. физ.-мат. наук А.М. Броунштейн, канд. геогр. наук Е.Н. Русина, Е.В. Фабер, А.А. Шашков, канд. физ.-мат. наук А.М. Шаламянский, канд. техн. наук Я.М. Шварц (ГГО).

2. УТВЕРЖДЕН Заместителем председателя Госкомгидромета СССР Ю.С. Цатуровым 1 июня 1989 г. и Главным государственным санитарным врачом СССР А.И. Кондрусевым 16 мая 1989 г.

3. ВЗАМЕН Руководства по контролю загрязнения атмосферы, 1979

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



Руководящий документ

Дата введения 01.07.1991

Настоящий документ регламентирует организацию и проведение наблюдений за загрязнением атмосферы в городах, на региональном и фоновом уровнях на территории СССР, методики химического анализа концентраций вредных веществ в атмосфере, методы сбора, обработки и статистического анализа результатов наблюдений.

Руководство обязательно для всех организаций, осуществляющих наблюдения за состоянием загрязнения атмосферы, анализ проб воздуха, атмосферных осадков и снежного покрова для определения содержания в них вредных веществ; сбор, обработку и анализ информации, составление обобщенных сведений о качестве воздуха городов, на региональном и фоновом уровне.

Документ отменяет Руководство по контролю загрязнения атмосферы (Л., Гидрометеоиздат, 1979).

ОСНОВНЫЕ ПОЛОЖЕНИЯ

Неотъемлемым условием успеха атмосфероохранной деятельности является информация о содержании в атмосфере различных примесей. Для этого на базе гидрометеорологической сети наблюдений, подразделений Минздрава СССР и других ведомств в 1972 г. под руководством Главного управления гидрометеорологической службы при Совете Министров СССР (ныне Госкомгидромет СССР) была создана Общегосударственная служба наблюдений и контроля за уровнем загрязнения природной среды (ОГСНК). В рамках ОГСНК действует сеть станций наблюдений за загрязнением атмосферы - ОГСНКА.

Передача Госкомгидромету СССР головной функции ОГСНКА обусловлена прежде всего тем, что при организации наблюдений за загрязнением должны использоваться те же основные принципы, что и при построении метеорологической сети: регулярность, единство программ и методов наблюдений, репрезентативность мест наблюдений. В рамках ОГСНКА характеристики загрязнения атмосферы определяются одновременно с необходимыми для их интерпретации метеорологическими показателями.

В соответствии с законом СССР «Об охране атмосферного воздуха» на Общегосударственную службу наблюдений и контроля за уровнем загрязнения природной среды возлагается обеспечение заинтересованных государственных и общественных органов, предприятий, учреждений и организаций систематической информацией и прогнозами об уровнях загрязнения атмосферы, обусловленного хозяйственной деятельностью и метеорологическими условиями. Решение этой задачи включает:

наблюдение за уровнем загрязнения;

оценку уровня загрязнения и его изменений под влиянием хозяйственной деятельности и метеорологических условий;

прогноз ожидаемых изменений качества воздуха за длительный период.

В целях унификации способов наблюдений, химического анализа проб воздуха, статистического анализа информации и форм ее представления в 1979 г. впервые было издано согласованное и утвержденное Госкомгидрометом СССР и Минздравом СССР Руководство по контролю загрязнения атмосферы. Со времени издания и внедрения на сети ОГСНКА этого Руководства некоторые его положения, связанные с правилами организации сети, методами химического анализа и обработки информации, существенно усовершенствованы. Разработан ряд новых нормативных и руководящих документов, используемых на сети Госкомгидромета СССР и Минздрава СССР. Созданы дополнительно сети наблюдения за содержанием вредных веществ на региональном уровне на основании анализа проб атмосферных осадков и снежного покрова. Осуществляются наблюдения за состоянием загрязнения атмосферы вдоль западных границ СССР на станциях наблюдений за трансграничным переносом. Расширена сеть станций комплексного фонового мониторинга, осуществляющих наблюдения за состоянием атмосферы на региональном и глобальном уровне. Обработка и обобщение информации выполняется на ЭВМ.

Для репрезентативной оценки состояния атмосферы потребовалась организация систем наблюдений с использованием для определения концентрации примесей достаточно селективных, чувствительных, стабильных, точных и надежных методов и приборов. Диапазон измерений должен обеспечивать не только определение высоких уровней загрязнения в отдельные короткие периоды, но и выявление небольших изменений в течение длительного времени. Особенно важно применение единых по стране методов измерения концентраций примесей в воздухе, математической обработки и интерпретации получаемых данных. С этой целью Госкомгидрометом СССР и Минздравом СССР создано новое Руководство по контролю загрязнения атмосферы.

Настоящее издание руководящего документа, разработанного Госкомгидрометом СССР и Минздравом СССР, содержит исходные положения по всем направлениям деятельности ОГСНКА на городском (импактном), региональном и глобальном (фоновом) уровне. В новом тексте Руководства для отдельных видов мониторинга загрязнения атмосферы рассмотрены и даны основные правила по следующим направлениям:

1) организации и проведению мониторинга (выбор мест наблюдений, программа работ, проведение измерений);

2) анализу отобранных проб воздуха, атмосферных осадков, снежного покрова;

3) сбору, обработке, статистическому анализу и представлению информации заинтересованным организациям.

В соответствии с видами мониторинга загрязнения атмосферы в Руководстве выделены разделы, в которых рассмотрены вопросы, связанные с организацией и функционированием мониторинга в городах, а также на региональном и глобальном уровнях.

ЧАСТЬ I
Загрязнение атмосферы в городах и других населенных пунктах

1. ОБЩИЕ СВЕДЕНИЯ

Степень загрязнения атмосферы зависит от количества выбросов вредных веществ и их химического состава, от высоты, на которой осуществляются выбросы, и от климатических условий, определяющих перенос, рассеивание и превращение выбрасываемых веществ.

Источники загрязнения атмосферы различаются по мощности выброса (мощные, крупные, мелкие), высоте выброса (низкие, средней высоты и высокие), температуре выходящих газов (нагретые и холодные). К мощным источникам загрязнения относятся производства типа металлургических и химических заводов, заводов строительных материалов, тепловые электростанции и др. К мелким источникам загрязнения - небольшие котельные и предприятия местной и пищевой промышленности, трубы печного отопления и т.п. Большое количество мелких источников может значительно загрязнять воздух. Под низкими источниками понимают такие, в которых выброс осуществляется ниже 50 м, под высокими - выброс выше 50 м. Нагретыми условно называют источники, у которых температура выбрасываемой газовоздушной смеси выше 50 °С; при более низкой температуре выбросы считаются холодными.

В выбросах предприятий различных отраслей промышленности и транспорта содержится большое число различных вредных примесей. Почти из всех источников в атмосферу поступают диоксид серы (SO₂), пыль, оксид углерода (CO), оксиды азота (NO, NO₂). Много вредных веществ образуется при сжигании топлива. Только тепловые электростанции являются источником почти половины (45 %) общего количества сернистых соединений, поступающих в воздушный бассейн. При сжигании топлива в атмосферу выбрасываются также в большом количестве оксид углерода, оксиды азота и несгоревшие твердые вещества в виде золы и сажи. В меньших количествах при сжигании как твердого, так и жидкого топлива могут выбрасываться хлористый натрий и магний, оксиды железа, ванадий, оксиды никеля и кальция, ртуть и ряд других веществ. При сжигании газообразного топлива в основном выбрасываются оксиды азота. При нарушении режима горения, т.е. при сжигании газа в условиях недостаточного количества воздуха или при охлаждении пламени горелки, в атмосферу выбрасываются углеводороды. При этом могут выделяться и ароматические углеводороды, часть которых относится к канцерогенным веществам.

Значительное количество топлива сжигается автомобильным, железнодорожным, морским, речным и авиационным транспортом. Основными вредными примесями, содержащимися в выхлопных газах двигателей внутреннего сгорания, являются: оксид углерода, оксиды азота, углеводороды (в том числе канцерогенные), альдегиды и другие вещества. При работе двигателей, использующих бензин, выбрасываются также свинец, хлор, бром, иногда фосфор, при работе дизельных двигателей - значительное количество сажи. Авиационные двигатели выбрасывают в атмосферу оксид углерода, оксиды азота, альдегиды, углеводороды, оксиды серы и сажу.

Большой вклад в загрязнение атмосферы вносят предприятия черной металлургии. Выбросы предприятий этой отрасли составляют 10 - 15 % общих выбросов промышленности в целом по стране. В выбросах предприятий черной металлургии содержатся пыль, диоксид серы, оксид углерода, оксиды азота, сероводород, фенол, сероуглерод, бенз(а)пирен и др. Наибольшее количество диоксида серы содержится в выбросах агломерационных фабрик, энергетических установок и предприятий по производству чугуна.

При производстве цветных металлов в атмосферу выбрасываются диоксид серы, оксид углерода и пыль, оксиды различных металлов (особенно, свинец, медь, никель). Производство алюминия электролизным методом сопровождается выбросами в атмосферу фтористых соединений и оксида углерода.

От предприятий химической промышленности в атмосферу поступают разнообразные вредные вещества, главным образом в виде газов. При производстве серной кислоты с отходящими газами выбрасываются в атмосферу сернистые соединения, оксиды азота, соединения мышьяка и токсичная пыль. При производстве азотной кислоты - оксиды азота, аммиак и оксид углерода, при производстве хлора - хлор и соляная кислота, при производстве суперфосфата - фтористоводородная и кремнийфтористоводородная кислота, при производстве целлюлозы и бумаги - диоксид серы, дисульфид, сероводород, сероуглерод, хлор, формальдегид и меркаптаны, при производстве искусственного волокна - сероводород и сероуглерод.

Большое количество вредных веществ выбрасывается в атмосферу предприятиями нефтяной промышленности, в том числе оксиды серы и азота, оксид углерода, углеводороды, сероводород, меркаптаны и несгоревшие твердые частицы, содержащие бенз(а)пирен. Производство цемента связано с выбросами из печей обжига пыли и диоксида серы. Предприятия по производству белковых концентратов выбрасывают в атмосферу пыль белково-витаминных концентратов, фурфурол. Далеко не полный перечень поступающих в атмосферу вредных веществ, который установлен на основании ежегодной статистической отчетности предприятий, включает свыше 300 различных наименований. Органами Минздрава СССР для воздуха населенных мест разработаны и утверждены предельно допустимые концентрации (ПДК) 411 веществ, оказывающих отрицательное воздействие на здоровье человека. Концентрация примеси существенно зависит от периода времени, за который она определяется. Поэтому установлены раздельные ПДК для разовых и суточных концентраций примеси. Перечень этих веществ дан в приложении 1.1.

В последние годы в СССР широко развернуты работы по установлению норм предельно допустимых выбросов (ПДВ) для каждого предприятия и каждого источника выбросов. Для отдельного источника выбросов ПДВ - это выброс, при котором в районе расположения данного источника с учетом влияния соседних источников концентрации примесей в атмосфере не превысят ПДК. На основе экспериментальных и теоретических исследований разработаны нормативные документы по расчету рассеивания примесей и установлению предельно допустимых выбросов вредных веществ, в том числе Временная методика нормирования [5] и Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий (ОНД-86) [7]. Эти документы носят универсальный характер и применимы для всех видов источников. Нормирование выбросов загрязняющих веществ осуществляется на основе расчетов полей максимальных концентраций вредных веществ на территории города. Если согласно расчету максимальная концентрация примеси c_м в атмосфере превышает ПДК, то должны применяться технологические и организационные мероприятия для снижения выбросов до допустимого уровня.

При постоянных параметрах выбросов уровень загрязнения атмосферы существенно зависит от климатических условий: направления, условий переноса и распространения примесей в атмосфере, интенсивности солнечной радиации, определяющей фотохимические превращения примесей и возникновение вторичных продуктов загрязнения воздуха, количества и продолжительности атмосферных осадков, приводящих к вымыванию примесей из атмосферы [2, 3]. Поэтому снижение загрязнения атмосферы должно осуществляться технологическими средствами с учетом характерных особенностей климатических условий в рассматриваемом районе.

Влияние метеорологических условий проявляется по-разному при холодных и нагретых выбросах из высоких и низких труб. Концентрации примеси в приземном слое атмосферы под факелом дымовых и вентиляционных труб на разных расстояниях от источника выбросов распределяются следующим образом. Вблизи источника при отсутствии низких и особенно неорганизованных выбросов концентрация примеси мала. Она увеличивается и достигает максимума на некотором расстоянии от трубы. Максимум и характер изменения концентрации с расстоянием зависят от мощности выброса, высоты трубы, температуры и скорости выбрасываемых газов, а также, от метеорологических условий. Чем выше источник выбросов, тем больше рассеивается примесь в атмосфере, прежде чем достигнет подстилающей поверхности. Наибольшего значения концентрация обычно достигает на расстоянии от 10 до 40 высот труб. На промышленной площадке загрязнение приземного слоя воздуха может быть повышенным за счет неорганизованных выбросов.

Рассеивающая способность атмосферы зависит от вертикального распределения температуры и скорости ветра. Если температура с высотой падает, то создаются условия интенсивного турбулентного обмена. Чаще всего неустойчивое состояние атмосферы наблюдается летом в дневное время. При таких условиях у земной поверхности отмечаются большие концентрации и возможны значительные колебания их со временем. Если в приземном слое воздуха температура с высотой растет (инверсия температуры), то рассеивание примесей ослабевает. В случае мощных и длительных приземных инверсий при низких, в частности, неорганизованных выбросах концентрации примесей могут существенно возрастать [7].

В случае приподнятых инверсий приземные концентрации зависят от высоты расположения источника загрязнения по отношению к их нижней границе. Если источник расположен выше слоя приподнятой инверсии, то примесь к земной поверхности поступает в небольших количествах. Если источник располагается ниже слоя приподнятой инверсии, то основная часть примеси концентрируется вблизи поверхности земли.

Скорость ветра способствует переносу и рассеиванию примесей, так как с усилением ветра возрастает интенсивность перемешивания воздушных слоев. При слабом ветре в районе высоких источников выброса концентрации у земли уменьшаются за счет увеличения подъема факела и уноса примеси вверх. Подъем примеси особенно значителен при нагретых выбросах. При сильном ветре начальный подъем примеси уменьшается, но происходит возрастание скорости переноса примеси на значительные расстояния. Максимальные концентрации примеси обычно наблюдаются при некоторой скорости, которая называется опасной [7]. Опасная скорость ветра зависит от параметров выброса. Для мощных источников выброса с большим перегревом дымовых газов относительно окружающего воздуха, например для тепловых электростанций, она составляет 5 - 7 м/с. Для источников со сравнительно малым объемом выбросов и низкой температурой газов, например, для предприятий химической промышленности, она близка к 1 - 2 м/с [3].

Неустойчивость направления ветра способствует усилению рассеивания по горизонтали, и концентрации у земли уменьшаются.

Солнечная радиация обусловливает фотохимические реакции в атмосфере и сформирование различных вторичных продуктов, обладающих часто более токсичными свойствами, чем вещества, поступающие от источников выбросов. Так, в процессе фотохимических реакций в атмосфере происходит окисление сернистого газа с образованием сульфатных аэрозолей. В результате фотохимического эффекта в ясные солнечные дни в загрязненном воздухе формируется фотохимический смог.

При туманах концентрация примесей может сильно увеличиться. С туманами связаны смоги, при которых в течение продолжительного времени удерживаются высокие концентрации вредных примесей.

Подробные сведения о климатических условиях распространения примесей в атмосфере и их влиянии на формирование уровня загрязнения воздушного бассейна можно найти в Справочном пособии [6], а также в других работах [2, 4].

На распространение примеси влияют также упорядоченные вертикальные движения, обусловленные неоднородностью подстилающей поверхности. В условиях пересеченной местности на наветренных склонах возникают восходящие, а на подветренных - нисходящие движения, над водоемами летом - нисходящие, а в прибрежных районах - восходящие движения. При нисходящих потоках приземные концентрации увеличиваются, при восходящих - уменьшаются. В некоторых формах рельефа, например в котловинах, воздух застаивается, что приводит к накоплению вредных веществ вблизи подстилающей поверхности, особенно от низких источников выбросов. В холмистой местности максимумы приземной концентрации примеси обычно больше, чем при отсутствии неровностей рельефа.

На рассеивание примесей в условиях города существенно влияют планировка улиц, их ширина, направление, высота зданий, зеленых массивов и водные объекты, образующие как бы разные формы наземных препятствий воздушному потоку и приводящие к возникновению особых метеорологических условий в городе.

Наблюдения показывают, что даже при постоянных объемах и составах промышленных и транспортных выбросов в результате влияния метеорологических условий уровни загрязнения воздуха могут различаться в несколько раз. Учет этого влияния важен при подготовке документов о качестве атмосферного воздуха, разработке воздухоохранных мероприятий, планировании размещения городов и промышленных объектов, прогнозирования уровня загрязнения [4].

В связи с этим при оценке эффективности выполнения мероприятий по охране атмосферы недостаточно иметь только сведения о сокращении выбросов. Требуется надежная информация за длительный период о содержании примесей в атмосфере и климатических условиях распространения примесей в атмосфере.

2. ОРГАНИЗАЦИЯ НАБЛЮДЕНИЙ ЗА УРОВНЕМ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ

2.1. ОБЩИЕ ТРЕБОВАНИЯ

Правила организации наблюдений за уровнем загрязнения атмосферы в городах и населенных пунктах изложены в соответствии с ГОСТ 17.2.3.01-86 «Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов» [2]. Наблюдения за уровнем загрязнения атмосферы осуществляют на постах. Постом наблюдения является выбранное место (точка местности), на котором размещают павильон или автомобиль, оборудованные соответствующими приборами.

Устанавливаются посты наблюдений трех категорий: стационарные, маршрутные, передвижные (подфакельные). Стационарный пост предназначен для обеспечения непрерывной регистрации содержания загрязняющих веществ или регулярного отбора проб воздуха для последующего анализа. Из числа стационарных постов выделяются опорные стационарные посты, которые предназначены для выявления долговременных изменений содержания основных и наиболее распространенных специфических загрязняющих веществ.

Маршрутный пост предназначен для регулярного отбора проб воздуха, когда невозможно (нецелесообразно) установить стационарный пост или необходимо более детально изучить состояние загрязнения воздуха в отдельных районах, например в новых жилых районах.

Передвижной (подфакельный) пост предназначен для отбора проб под дымовым (газовым) факелом с целью выявления зоны влияния данного источника промышленных выбросов. Стационарные посты оборудованы специальными павильонами, которые устанавливают в заранее выбранных местах. Наблюдения на маршрутных постах проводятся с помощью передвижной лаборатории, которая оснащена необходимым оборудованием и приборами. Маршрутные посты также устанавливают в заранее выбранных точках. Одна машина за рабочий день объезжает 4 - 5 точек. Порядок объезда автомашиной выбранных маршрутных постов должен быть одним и тем же, чтобы обеспечить определение концентраций примесей в постоянные сроки. Наблюдения под факелом предприятия проводятся также с помощью оборудованной автомашины. Подфакельные посты представляют собой точки, расположенные на фиксированных расстояниях от источника. Они перемещаются в соответствии с направлением факела обследуемого источника выбросов.

2.2. РАЗМЕЩЕНИЕ И КОЛИЧЕСТВО ПОСТОВ НАБЛЮДЕНИЙ

Репрезентативность наблюдений за состоянием загрязнения атмосферы в городе зависит от правильности расположения поста на обследуемой территории. При выборе места для размещения поста прежде всего следует установить, какую информацию ожидают получить: уровень загрязнения воздуха, характерный для данного района города, или концентрацию примесей в конкретной точке, находящейся под влиянием выбросов отдельного промышленного предприятия, крупной автомагистрали.

В первом случае пост должен быть расположен на таком участке местности, который не подвергается воздействию отдельно стоящих источников выбросов. Благодаря значительному перемешиванию городского воздуха уровень загрязнения в районе поста будет определяться всеми источниками выбросов, расположенными на исследуемой территории. Во втором случае пост размещается в зоне максимальных концентраций примеси, связанных с выбросами рассматриваемого источника.

Каждый пост независимо от категории размещается на открытой, проветриваемой со всех сторон площадке с непылящим покрытием: на асфальте, твердом грунте, газоне. Если пост разместить на закрытом участке (вблизи высоких зданий, на узкой улице, под кронами деревьев или вблизи низкого источника выбросов), то он будет характеризовать уровень загрязнения, создаваемый в конкретном месте, и будет или занижать реальный уровень загрязнения из-за поглощения газов густой зеленью, или завышать из-за застоя воздуха и скопления вредных веществ вблизи строений.

Стационарный и маршрутный посты размещаются в местах, выбранных на основе обязательного предварительного исследования загрязнения воздушной среды города промышленными выбросами, выбросами автотранспорта, бытовыми и другими источниками и изучения метеорологических условий рассеивания примесей путем эпизодических наблюдений, расчетов полей максимальных концентраций примесей. При этом следует учитывать повторяемость направления ветра над территорией города. При определенных направлениях выбросы от многочисленных предприятий могут создавать общий факел, соизмеримый с факелом крупного источника. Если повторяемость таких направлений ветра велика, то зона наибольшего среднего уровня загрязнения будет формироваться в 2 - 4 км от основной группы предприятий, причем иногда она может располагаться и на окраине города. Выбору местоположения стационарных постов должно предшествовать ознакомление с генеральным планом развития города, чтобы учесть планируемое размещение крупных источников выбросов и жилых районов. Для характеристики распределения концентрации примеси по городу посты необходимо устанавливать в первую очередь в тех жилых районах, где возможны наибольшие средние уровни загрязнения, затем в административном центре населенного пункта и в жилых районах с различными типами застройки, а также в парках, зонах отдыха. К числу наиболее загрязненных районов относятся зоны наибольших максимальных разовых и среднесуточных концентраций, создаваемые выбросами промышленных предприятий (такие зоны находятся в 0,5 - 2 км от низких источников выбросов и в 2 - 3 км от высоких), а также магистрали интенсивного движения транспорта, поскольку влияние автомагистрали обнаруживается лишь в непосредственной близости от нее (на 50 - 100 м).

Размещение стационарных постов согласовывается с местными органами Государственного комитета СССР по гидрометеорологии и Министерства здравоохранения СССР. Открытие, закрытие или перенос постов ОГСНКА в течение года производятся в соответствии с порядком, установленным Наставлением гидрометеорологическим станциям и постам [4]. Организации различных министерств и ведомств, проводящих наблюдения за уровнем загрязнения атмосферы, руководствуются требованиями настоящего документа. Перенос маршрутных и подфакельных постов осуществляется по решению местных органов Госкомгидромета СССР или санитарно-эпидемиологической службы в зависимости от их принадлежности. Все изменения в течение года в составе сети ОГСНКА отражаются в статистической форме отчетности ГМ-12.

Число стационарных постов определяется в зависимости от численности населения в городе, площади населенного пункта, рельефа местности и степени индустриализации, рассредоточенности мест отдыха. В зависимости от численности населения устанавливается: 1 пост - до 50 тыс. жителей; 2 поста - 50 - 100 тыс. жителей; 2 - 3 поста - 100 - 200 тыс. жителей; 3 - 5 постов - 200 - 500 тыс. жителей; 5 - 10 постов - более 500 тыс. жителей; 10 - 20 постов (стационарных и маршрутных) - более 1 млн. жителей. Количество постов может быть увеличено в условиях сложного рельефа местности, при наличии большого количества источников загрязнения, а также при наличии на данной территории объектов, для которых чистота воздуха имеет первостепенное значение (например, уникальных парков, исторических сооружений и др.).

Обследование состояния загрязнения воздуха населенных пунктов проводится по специальной расширенной программе. В этом случае допускается увеличить число стационарных постов по согласованию с органами Госкомгидромета СССР и Минздрава СССР.

При подфакельных наблюдениях место отбора проб выбирают с учетом ожидаемых наибольших концентраций примесей на расстояниях 0,5; 1; 2; 3, ..., 10 км от границы санитарно-защитной зоны и конкретного источника загрязнения с подветренной стороны от него. За пределами санитарно-защитной зоны общее количество мест наблюдений устанавливается с учетом мощности источника и технической возможности проведения измерений. (Подробнее о подфакельных наблюдениях см. п. 3.4.3.).

Сведения о максимальных концентрациях примесей на заданных расстояниях от источника могут быть получены и на стационарных постах при направлениях ветра со стороны источника.

2.3. ПРОГРАММА И СРОКИ НАБЛЮДЕНИЙ

Регулярные наблюдения на стационарных постах проводятся по одной из четырех программ наблюдений: полной (П), неполной (НП), сокращенной (СС), суточной (С).

Полная программа наблюдений предназначена для получения информации о разовых и среднесуточных концентрациях. Наблюдения по полной программе выполняются ежедневно путем непрерывной регистрации с помощью автоматических устройств или дискретно через равные промежутки времени не менее четырех раз при обязательном отборе в 1, 7, 13, 19 ч по местному декретному времени.

По неполной программе наблюдения проводятся с целью получения информации о разовых концентрациях ежедневно в 7, 13, 19 ч местного декретного времени.

По сокращенной программе наблюдения проводятся с целью получения информации только о разовых концентрациях ежедневно в 7 и 13 ч местного декретного времени. Наблюдения по сокращенной программе допускается проводить при температуре воздуха ниже минус 45 °С и в местах, где среднемесячные концентрации ниже 1/20 максимальной разовой ПДК или меньше нижнего предела диапазона измерений концентрации примеси используемым методом.

Допускается проводить наблюдения по скользящему графику в 7, 10, 13 ч во вторник, четверг, субботу и в 16, 19, 22 ч в понедельник, среду, пятницу. Наблюдения по скользящему графику предназначены для получения разовых концентраций.

Программа суточного отбора проб предназначена для получения информации о среднесуточной концентрации. В отличие от наблюдений по полной программе, наблюдения по этой программе проводятся путем непрерывного суточного отбора проб и не позволяют получать разовых значений концентрации. Все программы наблюдений позволяют получать концентрации среднемесячные, среднегодовые и средние за более длительный период.

Одновременно с отбором проб воздуха определяют следующие метеорологические параметры: направление и скорость ветра, температуру воздуха, состояние погоды и подстилающей поверхности. Для стационарных постов допускается смещение всех сроков наблюдений на 1 ч в одну сторону. Допускается не проводить наблюдения в воскресные и праздничные дни.

Наблюдения на маршрутных постах, как и на стационарных, проводятся по полной, неполной или сокращенной программе. Для этого типа постов разрешается смещение сроков наблюдений на 1 ч в обе стороны от стандартных сроков. Сроки отбора проб воздуха при подфакельных наблюдениях должны обеспечить выявление наибольших концентраций примесей, связанных с особенностями режима выбросов и метеорологических условий рассеивания примесей, и они могут отличаться от сроков наблюдений на стационарных и маршрутных постах.

В период неблагоприятных метеорологических условий, сопровождающихся значительным возрастанием содержания примесей до высокого уровня загрязнения (ВЗ), проводят наблюдения через каждые 3 ч. При этом отбирают пробы на территории наибольшей плотности населения на стационарных или маршрутных постах или под факелом основных источников загрязнения по усмотрению управления по гидрометеорологии (УГМ).

2.4. ОПРЕДЕЛЕНИЕ ПЕРЕЧНЯ ВЕЩЕСТВ, ПОДЛЕЖАЩИХ КОНТРОЛЮ

В атмосферный воздух города поступает большое количество различных вредных веществ. Повсеместно выбрасываются такие вредные вещества, как пыль (взвешенные вещества), диоксид серы, диоксид и оксид азота¹, оксид углерода, которые принято называть основными, а также различные специфические вещества, выбрасываемые отдельными производствами, предприятиями, цехами.

¹ Наблюдения за оксидом азота обязательно проводят только в городах с численностью населения 250 тыс. и более.

Перечень веществ для измерения на стационарных, маршрутных постах и при подфакельных наблюдениях устанавливается на основе сведений о составе и характере выбросов от источников загрязнения в городе и метеорологических условий рассеивания примесей. Определяются вещества, которые выбрасываются предприятиями города, и оценивается возможность превышения ПДК этих веществ. В результате составляется список веществ, подлежащих контролю в первую очередь. Принцип выбора вредных веществ и составления списка приоритетных веществ основан на использовании параметра потребления воздуха (ПВ) [1]:

реального

                                                                    (2.1)

и требуемого

                                                             (2.2)

где M_i - суммарное количество выбросов i-й примеси от всех источников, расположенных на территории города; q_i - концентрация, установленная по данным расчетов или наблюдений.

Устанавливается, будет ли средняя или максимальная концентрация примеси превышать при данных выбросах соответственно среднюю суточную ПДК_с.с или максимальную разовую ПДК_м.р. Если ПВ_тi > ПВ_i, то ожидаемая концентрация примеси в воздухе может быть равна ПДК или превысит ее, и, следовательно, i-я примесь должна контролироваться. Перечень веществ для организации наблюдений устанавливается сравнением ПВ с ПВ_т для средних (ПВ_с.с) и максимальных (ПВ_м.р) концентраций примесей.

Для выявления необходимости наблюдений за i-й примесью с использованием ПВ_с.с предлагается графический метод. На черт. 2.1 показано семейство прямых линий, соответствующих q = ПДК_с.с по заданным значениям M_i, потенциала загрязнения атмосферы (ПЗА) и характерного размера города L_j, определяемого условно как радиус круга площадью S_j, соответствующей площади города, т.е.

                                                                    (2.3)

ПЗА для города определяется по географическим зонам в соответствии с [3].

Если один или группа источников расположены за городской чертой на одной промплощадке, то учитывается повторяемость P_j (в долях единицы) направления ветра со стороны промплощадки. В этом случае вместо M_i берется M'_i = M_iP_j (в среднем для европейской части СССР (ЕЧС) ΣP_j принимается равной 0,5), а вместо L_j берется L'_j, равное 2 км, т.е. расстоянию, на котором средняя концентрация примеси имеет наибольшее значение.

На черт. 2.1. для i-й примеси по значениям M_i (M'_i) L_j (L'_j) определяется местоположение точки по отношению к расчетной прямой  = ПДК_с.с.i. Если точка попадает в область выше прямой или на прямую, то это означает, что ожидаемая средняя концентрация i-й примеси будет превышать санитарно-гигиеническую норму (ПДК_с.с) или будет равна ей и, следовательно, i-ю примесь необходимо контролировать. Если точка ложится ниже прямой, то контролировать i-ю примесь не следует (если при этом ожидаемое максимальное значение концентрации не будет превышать ПДК).

Зависимость между суммарными выбросами M, характерным размером города L и средней концентрацией примеси Q = ПДК.

а - для городов с ПЗА - 2,5 ... 3,0; б - для городов с ПЗА > 3,0.

Черт. 2.1.

При применении графического метода следует учитывать, что прямые на черт. 2.1 соответствуют значениям ПДК_с.с от 0,005 до 0,05 мг/м³. Если значение ПДК i-й примеси больше 0,05 (или меньше 0,005), используется прямая линия, соответствующая значению ПДК_с.с в 10 раз меньшему (или большему), чем ПДК, а значения M, нанесенные на оси координат, умножаются (или делятся) на 10. Например, для серной кислоты, имеющей ПДК_с.с = 0,1 мг/м³, используем линию ПДК_с.с в 0,01 мг/м³, а значения M на оси ординат умножаем на 10.

После отбора примесей, подлежащих контролю, определяется очередность организации контроля за специфическими примесями, выбрасываемыми разными источниками. Для этого рассчитывается параметр требуемого потребления воздуха (ПВ_т1) по формуле

 или                               (2.4)

Если ПВ_{т1 1} > ПВ_{т1 2} > ПВ_{т1 3} > ..., то первой в список контролируемых примесей войдет примесь с наибольшим значением ПВ_т1 под номером 1, второй - примесь со следующим значением ПВ_т1 под номером 2 и т.д. Таким образом составляется первый предварительный список примесей в порядке 1, 2, 3, .… Если несколько примесей имеют одинаковые значения ПВ_т1, то сначала записывается примесь класса опасности 1, затем 2, 3 и 4.

С помощью черт. 2.1 можно определить целесообразность организации наблюдений за основными примесями в городах, где контроль не осуществляется, а по величине ПВ_т1 составить список городов, где необходимо организовать наблюдения за основными примесями на территории УГМ.

Перейдем к оценке ожидаемой максимальной концентрации примесей. В этом случае при выборе примесей для контроля их содержания в воздухе устанавливается соотношение (ПВ₂) между ожидаемой при данных выбросах максимальной разовой концентрацией i-й примеси и ее ПДК_м.р. Значения ПВ₂ для наиболее часто встречающихся неблагоприятных условий рассеивания отдельно для холодных и горячих выбросов на соответствующих высотах и различных скоростей выхода газовоздушной смеси из трубы, т.е. для различных A, ΔT, H, υ, приведены в табл. 2.1. Отдельно рассматриваются выбросы с разностью значений температуры выбрасываемой паровоздушной смеси и окружающего воздуха ΔT < 50 °С и ΔT ≥ 50 °С. Коэффициент A определяется для рассматриваемого города в соответствии с СН 369-74 [5].

Таблица 2.1

Параметр ПВ₂ = M/q (тыс. т×м³/(мг×год)) для разных значений A (с^2/3×м×°С^1/3/г) и V (м³/с)

Значения H устанавливаются с учетом следующих условий.

Если примесь поступает в атмосферу от многих мелких источников и автотранспорта, принимается H ≤ 20 м. Если примеси выбрасываются из нескольких промышленных источников разной высоты, то принимаем условно H = 50 м, что примерно соответствует средней высоте труб. Если в городе основные примеси выбрасываются в основном промышленными предприятиями с высокими трубами (ТЭЦ, ГРЭС и др.), то для них принимается H, равная 100 - 250 м.

По значениям M_i и ПДК_м.рi определяется параметр реального потребления воздуха, который сравнивается затем с ПВ_т2. Если ПВ_т2i > ПВ_т2, то i-я примесь включается во второй предварительный список примесей, рекомендованных для контроля.

С помощью значений ПВ₂, приведенных в табл. 2.1, определяется второй предварительный список. Этот список одновременно является списком городов, где необходимо организовать наблюдения за основными примесями.

Окончательный приоритетный список примесей, рекомендуемых для наблюдений в городах на сети ОГСНКА, составляется из двух списков. Сначала распределяются места в списке примесей по значению ПВ_т1. Номер первый присваивается примеси, которой соответствует наибольшее значение ПВ_т1. Затем распределяются места в порядке убывания значений ПВ_т2.

Работа проводится в несколько этапов. Окончательный приоритетный список составляется по сумме мест в предварительных списках, составленных по значениям ПВ_т1 и ПВ_т2. При этом примеси, для которых нет ПДК_м.р, включаются в список по удвоенному номеру места, полученного по значению ПВ_т1. Если несколько примесей имеют одинаковые номера мест в окончательном списке, то очередность этих примесей устанавливается по классу опасности веществ. В первую очередь записываются примеси классов опасности 1 и 2.

Пример. Требуется составить приоритетный список примесей, подлежащих контролю в городе N.

1. В соответствии с данными инвентаризации выбросов вредных веществ в городе N, расположенном на ЕЧС (A = 120; ПЗА = 2,5), характерный размер которого L = 6 км, высота выбросов H = 50 м, ΔT > 50, в табл. 2.2 приведены значения количества выбросов М для восьми примесей (графа 2), а также значения ПДК_с.с и ПДК_м.р (графы 3 и 4).

2. Из списка исключаются примеси, не имеющие ПДК.

3. Для основных примесей (диоксида азота, диоксида серы), выбрасываемых множеством предприятий, принимается характерный размер города L = 6 км. На черт. 2.1 по значениям M и L для этих примесей определяем, что средние концентрации,  будут превышать соответствующие ПДК, и в таблице в графе 5 ставим знаки плюс.

4. Для специфических примесей, поступающих в атмосферу от одиночных источников (акролеин, аммиак и др.), рассчитывается M = M'P, где P = 0,5 (так как данный город расположен на ЕЧС). Из черт. 2.1 по значению M' и L' = 2 км определяем, что необходимо контролировать средние концентрации следующих примесей: аммиак, свинец и сероводород. Против них в графе 5 ставится знак плюс, против остальных специфических записей - знак минус.

5. Рассчитываются значения ПВ_т2 для всех примесей, имеющих ПДК_м.р (графа 8) и сравниваются эти значения с ПВ₂ из табл. 2.1 для выбросов при ΔT > 50, H = 50 м. Для примесей, у которых ПВ_т2> ПВ₂, ставим в графе 6 знак плюс (диоксид азота, аммиак, ацетон, диоксид серы, сероводород).

6. Рассчитывается индекс ПВ_т1 для примесей со знаками «++», «-+» (или «+-») и записывается в графу 7.

Таблица 2.2

Пример составления приоритетного списка для контроля на ОГСНКА для города N (ЕЧС) при A = 120, ПЗА = 2,5, L = 6 км, H = 50 м

7. По значению ПВ_т1 для шести примесей устанавливаются номера мест с 1-го по 6-е. Они помещаются в графу 9. По значениям ПВ_т2 номера мест с 1-го по 5-е записываются в графу 10.

8. Определяется сумма мест для каждой из шести примесей и записывается в графу 11. Для свинца, у которого нет ПДК_м.р, номер места равен 3´2 = 6.

9. Составляется приоритетный список примесей для организации наблюдений в городе N. При этом для одинаковых значений суммы мест первой ставится примесь с большим значением ПВ_т1 + ПВ_т2 или примесь, класс опасности которой выше (имеет меньший номер).

Приоритетный список

1. Диоксид азота 2. Диоксид серы

3. Свинец 4. Сероводород

5. Аммиак 6. Ацетон

На основании установленного перечня веществ, подлежащих контролю, в каждом городе определяются вещества для организации наблюдений на постах. На опорных стационарных постах организуются наблюдения за содержанием основных загрязняющих веществ: пыли, диоксида серы, оксида углерода, оксида и диоксида азота, - и за специфическими веществами, которые характерны для промышленных выбросов многих предприятий данного города (населенного пункта).

На неопорных стационарных и маршрутных постах проводятся наблюдения за содержанием специфических примесей приоритетного списка, характерных для близлежащих источников выбросов. Наблюдения за основными примесями на этих постах проводятся по сокращенной программе или не проводятся, если среднемесячная концентрация этих веществ в течение года не превышала 0,5 среднесуточной ПДК. Одна специфическая примесь контролируется на 2 - 3 стационарных постах одновременно.

Кроме веществ, приоритет которых установлен по изложенной методике, в обязательный перечень контролируемых веществ в городе включаются:

растворимые сульфаты - в городах с населением более 100 тыс. жителей;

формальдегид и соединения свинца - в городах с населением более 500 тыс. жителей, поскольку эти примеси в большом количестве выбрасываются автомобилями;

металлы - в городах с предприятиями черной и цветной металлургии;

бенз(а)пирен - в городах с населением более 100 тыс. жителей и в населенных пунктах с крупными источниками выбросов;

пестициды - в городах, расположенных вблизи крупных сельскохозяйственных территорий, на которых используются пестициды.

Выбросы перечисленных веществ трудно точно установить, и их приоритет не может быть определен по изложенной методике.

Перечень вредных веществ, подлежащих контролю, пересматривается при изменении данных инвентаризации промышленных выбросов, появлении новых источников выбросов, реконструкции предприятий, но не реже 1 раза в 3 года.

Расширение перечня контролируемых веществ осуществляется после предварительных наблюдений, направленных на ориентировочную оценку состояния загрязнения. Такие наблюдения могут проводиться на стационарных, маршрутных постах или при эпизодических обследованиях.

При подфакельных измерениях наблюдения за основными примесями не проводятся, так как трудно выделить вклад исследуемого источника в уровень загрязнения воздуха этими примесями. Под факелом предприятия выполняются наблюдения за специфическими вредными веществами, характерными для выбросов этого предприятия. Программа подфакельных наблюдений составляется таким образом, чтобы число измерений концентрации данной примеси за год на каждом заданном расстоянии от источника было не менее 50. С помощью подфакельных наблюдений можно обеспечить контроль ряда специфических веществ, которые выбрасываются низкими источниками и влияние которых ограничивается небольшим районом. Правила проведения подфакельных наблюдений см. в п. 3.4.3.

Эпизодические обследования небольших населенных пунктов (см. п. 3.3) по специальным программам должны проводиться таким образом, чтобы обеспечить за период обследования населенного пункта не менее 200 наблюдений за концентрацией каждой примеси.

Таблица 2.3

Программа работы постов в городах

Ежегодно составляется программа работы каждого поста наблюдений (табл. 2.3).

В первой строке программы указывается приоритет каждого вещества в городе. Во второй и последующих строках для каждого поста крестиком отмечаются те вещества, которые измеряются на данном посту.

2.5. ВЫСОТА И ПРОДОЛЖИТЕЛЬНОСТЬ ОТБОРА ПРОБ

При определении приземной концентрации примеси в атмосфере отбор проб и измерение концентрации примеси проводятся на высоте 1,5 - 3,5 м от поверхности земли.

Продолжительность отбора проб воздуха для определения разовых концентраций примесей составляет 20 - 30 мин.

Продолжительность отбора проб воздуха для определения среднесуточных концентраций загрязняющих веществ при дискретных наблюдениях по полной программе составляет 20 - 30 мин через равные промежутки времени в сроки 1, 7, 13 и 19 ч, при непрерывном отборе проб - 24 ч.

Конкретные требования к методам и средствам отбора проб, условиям их хранения и транспортировки, индивидуальным для каждого загрязняющего вещества, указаны в разделах 4 и 5.

2.6. ОРГАНИЗАЦИЯ МЕТЕОРОЛОГИЧЕСКИХ НАБЛЮДЕНИЙ

Одновременно с отбором проб воздуха или регистрацией концентраций примесей на стационарных и маршрутных постах проводятся метеорологические наблюдения за скоростью, направлением ветра, температурой воздуха, состоянием погоды, при подфакельных наблюдениях - за скоростью и направлением ветра. Метеорологические наблюдения на стационарных постах выполняются с помощью метеорологического оборудования, находящегося в лаборатории «Пост-1» и «Пост-2». Скорость и направление ветра при подфакельных наблюдениях определяются на высоте 2 м с помощью ручного анемометра и вымпела. Последовательность проведения метеорологических наблюдений описана в разделе 4. Продолжительность метеорологических наблюдений составляет 10 мин.

2.7. ОРГАНИЗАЦИЯ АНАЛИЗА ПРОБ

Пробы воздуха, отобранные на постах сети ОГСНКА, доставляют в одно из химических подразделений, где осуществляется их анализ. Имеется четыре типа химических подразделений: 1) группа или лаборатория наблюдений за загрязнением атмосферы, 2) кустовая лаборатория или группа наблюдений за загрязнением атмосферы, 3) централизованные лаборатории различной специализации, 4) специализированные лаборатории научно-исследовательских учреждений.

Группы или лаборатории наблюдений за загрязнением атмосферы осуществляют химический анализ проб воздуха, отобранных на постах в том же городе, с целью определения содержания основных и наиболее распространенных специфических примесей.

Таблица 2.4

Форма титульного листа технического дела поста
Управление по гидрометеорологии

Форма записи при составлении технического дела

1. Результаты инспекции поста

2. Схема расположения поста

(На схеме должны быть показаны автомагистрали, промышленные предприятия и другие источники выбросов, массивы зеленых насаждений, расположенные в радиусе нескольких километров от поста.

Под схемой могут быть помещены краткие сведения о расположении относительно ПНЗ источников выбросов, которые могут оказывать влияние на степень загрязнения воздуха вблизи ПНЗ).

3. Программа работы поста

Когда и кем утверждена программа _________________________________________

4. Программа метеорологических наблюдений

5. Сведения о приборах и оборудовании, установленных на посту

Кустовые лаборатории или группы осуществляют анализ проб, отобранных на постах в других городах и пересылаемых в кустовые лаборатории рейсовым транспортом. В этих лабораториях проводят также химический анализ, который не может быть выполнен в лабораториях первого типа.

Централизованные специализированные лаборатории обеспечивают проведение многокомпонентного (спектрального, хроматографического и др.) анализа на определенную группу веществ (металлы, органические соединения и пр.), газовых проб и аэрозольных фильтров, отобранных в ряде городов на территории одного или нескольких УГМ.

Специализированные лаборатории научно-исследовательских учреждений осуществляют детальный анализ проб воздуха для определения содержания тех веществ, анализ которых не производится сетевыми подразделениями.

2.8. СОСТАВЛЕНИЕ ТЕХНИЧЕСКОГО ДЕЛА ПОСТА

Техническое дело составляется для каждого стационарного и маршрутного поста (табл. 2.4). Техническое дело хранится на посту. В нем содержатся необходимые данные о постах, программах их работы, используемых приборах, в него вносятся изменения в программе работы, сведения о замене приборов, оборудования, проведенных инспекциях поста.

На титульном листе записываются: название управления, города (и его административная подчиненность), название поста (опорный стационарный, неопорный стационарный, маршрутный), координаты поста, номер поста на схеме и в информативных документах, адрес организации, которой подчинен пост, номер ее телефона и другие сведения.

Техническое дело состоит из пяти разделов.

1. Запись замечаний лиц, инспектирующих посты; в этом разделе 1 раз в 2 - 3 года дается заключение о репрезентативности поста.

2. Схема расположения поста, на которой следует указать местоположение основных источников загрязнения в районе поста и расстояние до них, расстояние до строений, высоких зеленых насаждений и т.д.

3. Программа работы поста с указанием сроков наблюдений для каждого измеряемого вещества отдельно, используемых приборов и продолжительности отбора проб воздуха.

4. Программа метеорологических наблюдений с указанием используемых приборов.

5. Сведения о приборах и оборудовании, установленных на посту (включая лабораторию «Пост-1», «Пост-2» или др.).

3. ОБСЛЕДОВАНИЕ СОСТОЯНИЯ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ

3.1. ЦЕЛЬ И ВИДЫ ОБСЛЕДОВАНИЯ

Обследование состояния загрязнения атмосферы в городе или крупном районе организуется для выяснения причин высоких уровней концентрации примесей, установления их неблагоприятного влияния на здоровье населения и окружающую среду и разработки мероприятий по охране атмосферы.

В зависимости от целей различают три вида обследования: эпизодическое - для ориентировочной оценки состояния загрязнения воздуха в населенном пункте и при выборе мест для размещения постов наблюдений; комплексное - для детального изучения особенностей и причин высокого уровня загрязнения, его влияния на здоровье населения и окружающую среду в целом, а также для разработки рекомендаций по проведению воздухоохранных мероприятий; оперативное - для выявления причин резкого ухудшения качества воздуха (выполняется по специальной программе и в настоящем Руководстве не приводится). В зависимости от вида обследования различаются объемы выполняемых работ как предварительных (до начала обследования), так и в процессе обследования.

На основании предварительного изучения материалов по обследуемому городу или району (особенностей климатических условий и состояния загрязнения атмосферы) составляется программа проведения обследования. По завершении обследования выполняется обобщение полученных данных наблюдений. На основании результатов обобщения разрабатываются конкретные рекомендации по проведению тех или иных мероприятий, направленных на снижение уровня загрязнения или делается вывод о необходимости организации регулярных наблюдений. Описание методов и средств наблюдений дано в разделах 4 - 6, способы обобщения информации - в разделах 8, 9.

3.2. Информация, необходимая для организации обследования

До проведения любого вида обследования необходимо ознакомиться:

с общей физико-географической характеристикой района для выбора местоположения постов наблюдений;

с климатическими условиями распространения примесей в районе населенного пункта для определения периодов обследования, в течение которых возможны неблагоприятные и благоприятные условия рассеивания вредных веществ, с тем чтобы обследование проводилось в различных погодных условиях;

с основными источниками загрязнения воздуха, количественным и качественным составом выбросов вредных веществ, особенностями технологических процессов с тем, чтобы провести обследование в местах возможного наибольшего загрязнения, при различных режимах выбросов вредных веществ, характерных для действующих в населенном пункте предприятий;

с состоянием загрязнения атмосферы города на основе всех имеющихся данных наблюдений или по косвенным показателям, с тем чтобы уточнить программу обследования.

На основании изучения перечисленных сведений составляется документ, в котором содержатся четыре основных раздела.

1. Физико-географическая характеристика района с указанием особенностей рельефа местности в пределах зоны радиусом 15 - 20 км, наличие водных объектов, растительных массивов.

2. Описание особенностей климатических условий распространения примесей в атмосфере на основе данных о повторяемости слабых и опасных скоростей ветра, застоев воздуха, приземных и приподнятых инверсий, их мощности и интенсивности, средних и максимальных значений коэффициента турбулентного обмена, продолжительности туманов, интенсивности осадков и количестве суммарной радиации.

Обобщение данных о климатических условиях распространения примесей в атмосфере и формы таблиц рассматриваются в разделе 9.

3. Карта-схема, на которую нанесены основные автомагистрали, железные дороги и главные источники выбросов; сведения о выбросах вредных веществ в формах, приведенных в разделе 9. Они необходимы в первую очередь для того, чтобы установить качественный и количественный состав выбросов. Список вредных веществ, содержание которых в выбросах может привести к тому, что концентрации этих веществ в атмосфере превысят ПДК, устанавливается по правилам, изложенным в разделе 2.

Параметры промышленных выбросов могут быть использованы для расчета по ОНД-86 [5] возможных максимальных концентраций вредных веществ в районе предприятия, т.е. они позволяют провести ориентировочные оценки степени загрязнения атмосферы при отсутствии данных наблюдений.

4. Оценка состояния загрязнения атмосферы города и отдельных жилых районов, сделанная по данным наблюдений, выполненных до организации обследования. При наличии данных регулярных наблюдений за год или несколько лет выполняется обобщение результатов наблюдений в соответствии с правилами, изложенными в разделе 9. Если имеются лишь отдельные эпизодические или подфакельные наблюдения в районе источников загрязнения, выполненные в разные годы, то эти данные также обобщаются за период не более 5 лет для получения основных статистических характеристик состояния загрязнения. Если данные наблюдений отсутствуют, то для оценки уровня загрязнения используются сведения о выбросах, позволяющие рассчитать значения максимальных концентраций или оценить по параметру ПВ возможности возникновения концентраций выше ПДК (см. раздел 2).

Результаты изучения особенностей климатических условий и состояния загрязнения атмосферы в городе используются для составления программы наблюдений при проведении обследования. В тех случаях, когда предусматривается изучение влияния загрязнения атмосферы на состояние здоровья населения, выбор пунктов наблюдений следует осуществлять с учетом методических указаний Минздрава СССР.

3.3. ЭПИЗОДИЧЕСКОЕ ОБСЛЕДОВАНИЕ

При отсутствии регулярных наблюдений за загрязнением атмосферы, организованных по принципам, изложенным в разделе 2, в городах и районах крупных промышленных объектов организуется эпизодическое обследование состояния загрязнения атмосферы. Оно может быть двух видов: в различных точках города или на разных расстояниях от промышленного предприятия под факелом выбросов вредных веществ.

Эпизодические обследования могут проводиться в течение 3 - 5 лет или только в течение одного года. Экспедиция в район обследования направляется один раз в 2 - 3 месяца и проводит там серию наблюдений в течение 10 - 15 дней с учетом необходимости получения за год не менее 200 наблюдений за концентрацией каждой примеси независимо от количества точек наблюдений. Наблюдения могут проводиться по одной из программ, рекомендованных для регулярных наблюдений, в те же сроки (см. п. 2.3). Могут быть проведены и учащенные наблюдения. Например, для изучения суточного хода концентрации примеси измерения могут выполняться каждые 2 ч. Места для проведения эпизодического обследования выбираются в соответствии с правилами, изложенными в п. 2.2. Число точек наблюдений может быть любым в зависимости от имеющихся материальных и людских ресурсов, но не менее двух.

В программе проведения эпизодического обследования указываются: место проведения обследования (город, район), количество точек наблюдений, периоды наблюдений, сроки наблюдений в течение каждого периода, перечень вредных веществ, которые необходимо контролировать, и планируемое общее количество наблюдений за каждой примесью в каждой точке. Эпизодическое обследование может быть ограничено проведением подфакельных наблюдений в районе одного из основных источников загрязнения атмосферы. Правила проведения подфакельных наблюдений подробно изложены в п. 3.4.3. При эпизодическом обследовании измерения концентраций примеси под факелом проводятся не менее, чем в трех точках на расстоянии 0,5; 1 и 3 км от границы санитарно-защитной зоны предприятия.

При подфакельных наблюдениях проводятся измерения концентраций специфических вредных веществ, характерных для выбросов обследуемого предприятия. Общее количество наблюдений на каждом расстоянии от предприятия за одной примесью должно быть не менее 50.

В случае обследования промышленного предприятия в программе обследования указывается количество точек наблюдений, их расстояние от предприятия и перечень веществ, измеряемых при обследовании. При проведении обследования используют стандартные приборы и оборудование, описание которых содержится в разделах 4 - 6. Правила отбора проб воздуха в отдельных точках города изложены в разделе 4.

Результаты выполненного обследования обрабатываются и обобщаются по правилам, изложенным в разделе 9. На основании выполненных работ составляется справка о состоянии загрязнения атмосферы, и при необходимости даются рекомендации по организации регулярных наблюдений.

3.4. КОМПЛЕКСНОЕ ОБСЛЕДОВАНИЕ

3.4.1. Подготовительные мероприятия

При разработке мероприятий по оздоровлению воздушного бассейна отдельного города или крупного промышленного района иногда необходимо детальное изучение состояния загрязнения атмосферы с целью выделения районов, подверженных влиянию определенных источников загрязнения, уточнения распределения по территории города содержания основных и некоторых специфических вредных веществ, наблюдения за которыми ранее не проводились, уточнения правильности расчета полей максимальных концентраций при разработках нормативов предельно-допустимых выбросов (ПДВ), особенностей переноса вредных выбросов на десятки, а иногда и сотни километров от источника и изучения взаимного влияния отдельных промышленных центров на крупный промрайон. Для этого организуется комплексное обследование города или промрайона. До проведения обследования, как указано в п. 3.2, осуществляется ознакомление с общей физико-географической характеристикой района, основными источниками загрязнения и состоянием загрязнения атмосферы в различных районах города. По этим данным сначала составляется подробный обзор состояния загрязнения атмосферы города (или промрайона), а затем разрабатывается программа комплексного обследования.

3.4.2. Составление программы обследования

После предварительного ознакомления с объектом изучения, выявляют промышленные предприятия, загрязняющие атмосферу, определяется перечень вредных веществ, наблюдения за которыми необходимо организовать, период года, в течение которого возможны условия накопления примесей в атмосфере, места вероятного максимума загрязнения, автомагистрали с наиболее интенсивным движением автомобилей и устанавливается необходимое количество и местоположение стационарных постов. Затем составляется программа обследования. Она должна включать следующие работы:

1) уточнение характеристик выбросов промышленных предприятий и автотранспорта (перечень предприятий, подлежащих обследованию, веществ, выбросы которых должны определяться и уточняться, автомагистралей для определения характеристик движения с указанием периода обследования и их частоты);

2) изучение мезометеорологического режима (определение метеопараметров, за которыми должны проводиться наблюдения, сроков проведения наблюдений, указание точек наблюдений на карте-схеме);

3) определение программы наблюдений: установление количества стационарных постов и дополнительных точек наблюдений с указанием их местоположения на карте-схеме города, перечня подлежащих контролю веществ и сроков наблюдений, перечня предприятий, в районе которых будут проведены подфакельные наблюдения, с указанием расстояний и количества точек наблюдений, сроков наблюдений и веществ, концентрации которых будут определяться;

4) сбор медико-биологических сведений (определение перечня показателей, мест обследования и т.п.), который производится в соответствии с методическими указаниями Минздрава СССР, а также со специальными программами по изучению влияния загрязнения атмосферы на состояние здоровья населения.

Обследование должно проводиться по расширенной программе, включающей измерения не только на территории города, но и за его пределами, а также на различных высотах над городом, чтобы оценить дальность и высоту распространения вредных примесей от городов, их влияние на изменение концентраций во всем жизнедеятельном слое на территории города или в целом промышленного района.

Если в городе проводится систематический контроль загрязнения атмосферы, то существующая сеть пунктов принимается за репер, так как имеет длительный период наблюдений и позволит выявить отклонения в режиме концентраций примесей. В период обследования сеть постов значительно расширяется и уплотняется (один стационарный пост на 0,5 - 5 км). В зависимости от задач обследования посты располагаются на перекрестках улиц с оживленным движением, у обочины крупных автомагистралей, на разных расстояниях от мощных промышленных предприятий или промплощадок в направлении преобладающего направления ветра, в жилых районах разного типа застройки, в местах отдыха населения, на территориях школ и детских садов, в формах рельефа (возвышенностях, впадинах), в районе метеостанции. Выбранные точки должны располагаться по возможности равномерно по городу на площадках с непылящим или малопылящим покрытием (газон, асфальт, твердый грунт) на проветриваемых местах. Для выявления влияния города на окружающую местность целесообразно также установить один стационарный пост на расстоянии 1 - 3 км от города на наветренной стороне по преобладающему направлению ветра и на расстоянии 2 - 5 км - на подветренной стороне.

Рекомендуется проводить наблюдения на различных уровнях над землей, в частности, путем использования телевизионных мачт и установки на них газоанализаторов или приборов для отбора проб воздуха, а также с помощью вертолетов - зондирование атмосферы, сопровождаемое отбором проб воздуха [2, 3].

Сроки отбора проб воздуха на стационарных и маршрутных постах зависят от программ наблюдений. Большое количество постов измерений требует значительного количества обслуживающего персонала и техники. Поэтому изучение загрязнения может проводиться последовательно в отдельных районах города. При этом на стационарных постах наблюдения выполняются постоянно, а на дополнительной сети наблюдений в отдельных районах города - периодически в течение двух месяцев года - в теплый и холодный периоды. Деление города на части проводится по географическим (например, город разделен реками или формами рельефа), административным или производственным признакам в зависимости от его размеров и степени индустриализации. Например, в городе выбрано для изучения 20 постов, пять из которых являются стационарными постами сети ОГСНКА, т.е. реперными. В соответствии с размерами и расположением промышленных объектов город можно разделить на части, в каждой из которых имеются стационарные (реперные) посты и 4 - 6 дополнительных. Наблюдения на стационарных постах проводятся в течение всего года в рекомендованные стандартными программами сроки, а на дополнительных - в различные месяцы (июнь и декабрь, июль и январь, август и февраль). Если обследование продолжается более двух лет, то целесообразно менять месяцы, в которые проводятся наблюдения.

Программа обследования должна быть рассчитана на комплексное изучение в течение 1 года или двух - трех лет.

Для обеспечения получения статистически достоверных характеристик загрязнения атмосферы общее количество наблюдений за одной примесью в одной точке должно быть не менее 200, на одном расстоянии от предприятий за одной примесью - не менее 50 в год [1].

В программе следует указать сроки подготовки результатов обобщения и анализа информации.

Работы по комплексному изучению состояния загрязнения атмосферы должны организовываться и проводиться совместно рядом заинтересованных организаций под руководством УГМ: санитарно-эпидемиологической службой, специализированными НИИ, предприятиями, учреждениями геолого-почвенного профиля (для оценки состава почвы с целью выявления отложений в ней вредных веществ), медико-биологического профиля (для определения влияния загрязнения атмосферы на биосферу, растительность и живые организмы, в том числе человека). В программе должны быть указаны задачи, решаемые каждой организацией. Для общей координации работ решением местных Советов может быть создана специальная комиссия, которая сможет разместить заказы на изготовление оборудования, решить вопрос о выделении на период обследования служебных помещений, организовать охрану приборов и установок и т.п.

3.4.3. Проведение подфакельных наблюдений

Для определения максимальных значений концентрации загрязняющих веществ, которые создаются при направленных выбросах от предприятий на тот или иной район города, а также размера зоны распространения примесей от данного предприятия, организуются подфакельные наблюдения, т.е. измерения концентраций примесей под осью факела выбросов из труб промышленных предприятий. Местоположение точек, в которых производится отбор проб воздуха для определения концентраций вредных веществ, меняется в зависимости от направления факела.

Подфакельные наблюдения проводятся в районе отдельно стоящего источника выбросов или группы источников как на территории города, так и за его пределами. Для проведения наблюдений, перевозки аппаратуры, с помощью которой осуществляется отбор проб воздуха, источников питания и радиостанций с радиусом действия не менее 10 - 15 км, необходима автомашина. С помощью автомобиля можно довольно быстро перемещаться из одной точки в другую и проводить наблюдения одним наблюдателем и одним комплектом аппаратуры в нескольких точках с некоторым сдвигом наблюдений по времени. За рабочую смену (8 ч) на одной машине можно провести наблюдения в 8 - 10 точках. Если на каждом пункте проводить наблюдения не менее двух раз в день, то с помощью одной машины можно осуществлять наблюдения в 4 - 5 точках [6].

Отбор проб при подфакельных наблюдениях проводится на расстояниях 0,5; 1; 2; 3; 4; 6; 8; 10; 15 и 30 км. Данные наблюдений на близких расстояниях от источника (0,5 км) характеризуют загрязнение атмосферы низкими источниками и неорганизованными выбросами, а на дальних - сумму от низких, неорганизованных и высоких выбросов.

Измерения концентраций проводятся в центральных (осевых) точках, расположенных по оси факела на различных расстояниях от источника выброса, и в точках слева и справа от линии, перпендикулярной оси факела. Расстояние между точками зависит от ширины факела: по мере удаления от источника выброса оно увеличивается и может колебаться от 50 до 300 - 400 м. Проведение отбора проб в зоне влияния факела предприятия на разных расстояниях от источника дает возможность проследить изменение концентраций вдоль факела и получить более достоверные данные. В случае изменения направления факела наблюдения перемещаются в зону влияния факела. Если из-за препятствий (водоемы, отсутствие подъездных дорог и т.д.) установить местоположение отбора проб на необходимых расстояниях от источника под факелом не представляется возможным, выбираются другие точки.

Более часто следует проводить наблюдения на расстояниях 10 - 40 средних высот труб от источника, где особенно велика вероятность появления максимума концентраций. Наблюдения проводятся за специфическими веществами, характерными для данного предприятия, и с таким расчетом, чтобы на каждом расстоянии от источника было не менее 50 измерений каждого вещества.

При выполнении подфакельных наблюдений наиболее существенной частью работы является установление направления факела и выбор точек отбора проб. Направление факела определяется по визуальным наблюдениям за очертаниями дыма. Если дымовое облако отсутствует, то направление факела определяется по направлению ветра (по данным шаропилотных наблюдений) на высоте выброса, по запаху вредных веществ, характерных для обследуемого источника, и по видимым факелам близлежащих источников.

Отбор проб воздуха под факелом осуществляется на высоте 1,5 - 3,5 м от поверхности земли в соответствии с методикой, применяемой при наблюдениях на стационарном посту. Подфакельные наблюдения следует выполнять в сроки проведения измерений на стационарных и маршрутных постах и дополнительно в другие сроки, чтобы изучить распределение максимальных концентраций в различные часы суток.

3.4.4. Измерение уровня загрязнения воздуха, обусловленного выбросами автотранспорта

Измерение уровня загрязнения воздуха, обусловленного выбросами автотранспорта, проводится в комплексе с измерением уровня загрязнения выбросами промышленных источников, но может проводиться и самостоятельно. Оценка состояния загрязнения атмосферного воздуха на автомагистралях и в прилегающей жилой застройке может быть проведена на основе определения в воздухе содержания как основных компонентов выхлопных газов (оксида углерода, углеводородов, оксидов азота, акролеина, формальдегида, соединений свинца), так и продуктов их фотохимических превращений (озона и др.).

Для изучения особенностей загрязнения воздуха выбросами автотранспорта организуют специальные наблюдения, в результате которых определяют:

максимальные значения концентраций основных примесей, выбрасываемых автотранспортом в районах автомагистралей, и периоды их наступления при различных метеоусловиях и интенсивности движения транспорта;

границы зон и характер распределения примесей по мере удаления от автомагистралей;

особенности распространения примесей в жилых кварталах различного типа застройки и в зеленых зонах, примыкающих к автомагистралям;

особенности распределения транспортных потоков по магистралям города.

Наблюдения проводят во все дни рабочей недели ежечасно с 6 до 13 ч или с 14 до 21 ч, чередуя дни с утренними и вечерними сроками. В ночное время наблюдения проводятся один - два раза в неделю.

Точки наблюдения выбираются на городских улицах в районах с интенсивным движением транспорта и располагаются на различных участках улиц в местах, где часто производится торможение автомобилей и выбрасывается наибольшее количество вредных примесей. Кроме того, пункты организуются в местах скопления вредных примесей за счет слабого рассеяния (под мостами, путепроводами, в туннелях, на узких участках улиц и дорог с многоэтажными зданиями), а также в зонах пересечения двух и более улиц с интенсивным движением транспорта.

Места для размещения приборов выбираются на тротуаре, на середине разделительной полосы при ее наличии и за пределами тротуара - на расстоянии половины ширины проезжей части одностороннего движения. Пункт, наиболее удаленный от автомагистрали, должен располагаться не менее чем в 0,5 м от стены здания. На улицах, пересекающих основную автомагистраль, пункты наблюдения размещаются на краях тротуаров и на расстояниях, превышающих ширину магистрали в 0,5; 2; 3 раза.

В кварталах старой застройки (сплошные ряды зданий с отдельными арочными проемами в них) места для размещения пунктов наблюдения выбираются в центре внутриквартального пространства.

Интенсивность движения определяется путем учета числа проходящих транспортных средств, которые делятся на пять основных категорий: легковые автомобили, грузовые автомобили, автобусы, дизельные автомобили и автобусы, мотоциклы, - ежедневно в течение 2 - 3 недель в период с 5 - 6 ч до 21 - 23 ч, а на транзитных автомагистралях в течение суток. Подсчет количества проходящих транспортных единиц проводится в течение 20 мин каждого часа, а в 2 - 3-часовые периоды наибольшей интенсивности движения автотранспорта - каждые 20 мин. Средняя скорость движения транспорта определяется на основе показателей спидометра автомашины, движущейся в потоке транспортных средств, на участке протяженностью от 0,5 до 1 км данной автомагистрали. На основании результатов наблюдений вычисляются средние значения интенсивности движения автотранспорта в течение суток (или за отдельные часы) в каждой из точек наблюдения.

Метеорологические наблюдения включают измерения температуры воздуха и скорости ветра на уровнях 0,5 и 1,5 м от поверхности земли. Аналогичные наблюдения выполняются на метеостанции, расположенной за городом. При определении содержания в воздухе озона одновременно на метеостанции проводятся наблюдения за интенсивностью прямой и суммарной солнечной радиации, которая оказывает существенное влияние на скорость протекания фотохимических реакций в воздухе и образование озона.

3.4.5. Изучение уровня загрязнения воздуха в промышленном районе

Изучение уровня загрязнения воздуха промышленного района включает наблюдения в отдельных городах и промышленных поселках этого района, вне городов и населенных пунктов, по радиальным маршрутам за пределами города и промрайона.

Одновременно с наблюдениями за уровнем загрязнения атмосферы могут проводиться наблюдения за содержанием вредных веществ в почве и растительности, химическим составом осадков, коррозией металлических поверхностей и конструкций.

При организации изучения уровня загрязнения атмосферы промрайона необходимо выбрать опорный город в той части района, которая вносит основной вклад в загрязнение атмосферы. Важно, чтобы в опорном городе имелся ряд наблюдений за уровнем загрязнения атмосферы и чтобы в период изучения промрайона сохранялись систематические наблюдения. Если в этом городе отсутствует сеть наблюдений за уровнем загрязнения атмосферы, то такие наблюдения необходимо организовать. В остальных городах в период изучения должны быть также организованы наблюдения за уровнем загрязнения атмосферы, как указано в п. 3.4.3.

Программа изучения состояния загрязнения атмосферы может выполняться одновременно во всех городах района или последовательно в разных городах, но при сохранении непрерывных наблюдений в опорном городе.

Организация внегородских наблюдений за уровнем загрязнения атмосферы предусматривает выбор стационарных пунктов за пределами города на территории промышленного района. Количество пунктов зависит от площади промрайона и от расстояния между городами. Пункты должны размещаться между городами (не на автомагистралях) в небольших поселках или малонаселенных местах, где крупные источники выброса вредных веществ отсутствуют, а также за пределами промрайона на расстоянии до 50 км. Наблюдения на этих пунктах проводятся по той же программе, что и на стационарных (маршрутных) постах; при этом допускается сдвиг сроков наблюдений. Целесообразно организовать непрерывный отбор среднесуточных проб.

Для изучения уровня загрязнения атмосферы, обусловленного влиянием источников выбросов отдельных городов промрайона, используется система радиальных маршрутов, предусматривающая как бы проведение подфакельных наблюдений, где за источник выброса принимается весь город. Конкретная реализация этого типа наблюдений следующая. Автомашина, оснащенная оборудованием для отбора проб воздуха и метеорологических наблюдений, передвигается от одного города к другому по направлению ветра с остановками для проведения измерений на расстояниях (от административной черты города) 1, 5, 10, 20 км и далее через 20 км до административной черты следующего города. В то же время выполняются отборы проб на пунктах в городе, от которых начинаются радиальные маршруты. Для получения статистически обоснованных результатов рейсы по одному и тому же маршруту должны повторяться не менее 10 раз с проведением не менее 50 измерений в каждой точке наблюдений. При радиальных маршрутах факел вредных веществ от города может не совпадать с направлением ближайшей автомагистрали. В таких случаях целесообразно прекратить наблюдения по маршруту и провести наблюдения по другим подветренным маршрутам, связывающим другие города. Отбор проб следует проводить не на автомагистрали, а на расстоянии 200 - 300 м от нее. Наблюдения на радиальных маршрутах являются очень трудоемким и дорогим мероприятием, поэтому они должны выполняться с максимально возможной тщательностью, чтобы не допустить погрешностей в измерениях.

3.4.6. Косвенные методы исследования уровня загрязнения атмосферы

Кроме наблюдений непосредственно за уровнем загрязнения атмосферы, используются также косвенные методы, к числу которых относится отбор проб атмосферных осадков, определение содержания вредных веществ в снеге, почве и растительности.

Результаты анализа химического состава осадков позволяют не только оценивать вклад локальных источников выбросов примесей, но и перенос этих примесей вместе с воздушными массами. Сбор атмосферных осадков и их химический анализ для получения надежных характеристик должны продолжаться не менее двух - трех лет. Сбор осадков должен осуществляться на пунктах наблюдений (на метеостанциях, гидрометеорологических постах), расположенных вне города, и на городских стационарных пунктах - в наиболее чистом и в наиболее загрязненном месте.

Основным условием получения надежных данных химического состава осадков является точное исполнение методических рекомендаций, изложенных в разделе 2, ч. II.

Накопление вредных веществ в почве и растительности происходит главным образом за счет их поступления из атмосферы. Поэтому изучение загрязнения почвы, поврежденной растительности или накопления в ней примесей может оказать существенную помощь в оценке содержания в атмосфере вредных веществ. Места взятия образцов почвы и растительности должны находиться, по возможности, вблизи точек отбора проб воздуха.

3.4.7. Наблюдения за содержанием в атмосфере коррозионно-активных примесей

Организации при проектировании крупных промышленных объектов, например таких, как атомные электростанции, проводят инженерные изыскания, целью которых является определение коррозионной активности атмосферы в районе предполагаемого строительства. В ходе работ предусматривается проведение наблюдений за содержанием коррозионно-активных примесей в атмосфере (главные из которых диоксид серы, хлориды).

В зависимости от результатов наблюдений проектирующие организации выбирают меры по защите сооружений от атмосферной коррозии в соответствии с ГОСТ 15.150-69 [4], согласно которому выделяются четыре типа атмосферы по загрязнению ее диоксидом серы в промышленных районах и хлоридами на побережьях морей и в районах с сильно засоленными почвами.

Наблюдения за содержанием в воздухе коррозионно-активных примесей в районе предполагаемого строительства проводят в течение одного - двух лет на специальных постах, оборудованных для отбора проб воздуха и пыли. Расположение постов и их количество должны быть репрезентативными для исследуемого района.

Наблюдения проводят ежедневно один раз в сутки на высотах 1,5; 10; 30 и 40 м от поверхности земли. В период выпадения осадков в виде дождя и снега пробы не отбираются, а при пыльных бурях продолжительность отбора проб сокращается.

При организации наблюдений составляют физико-географическое описание исследуемого района, в котором должны быть отражены основные метеорологические характеристики. Дополнительно включают данные о среднемесячной продолжительности выпадения осадков, туманов. Отражаются также сведения о расположенных в радиусе 40 км промышленных предприятиях, солончаках и других влияющих на химический состав атмосферы естественных и антропогенных объектах.

Отбор и анализ проб воздуха для определения концентрации диоксида, серы осуществляется в соответствии с методикой 5.2.7.2, ч. I. Отбор и химический анализ проб аэрозолей для определения концентрации хлоридов осуществляется по методике 4.5.7, ч. II. Однако продолжительность отбора одной пробы увеличивается до 90 мин.

По результатам систематических анализов проб воздуха и аэрозолей определяются среднемесячные концентрации диоксида серы и хлоридов для каждого поста наблюдений. Интенсивность выпадения хлоридов (мг/м²×сут) на подстилающую поверхность рассчитывается по следующей формуле:

П = 8,64×10⁴q(ω + 0,048u),                                          (3.1)

где q - среднемесячная концентрация хлоридов в воздухе, мг/м³, ω - скорость гравитационного осаждения хлоридов, м/с; u - среднемесячная скорость ветра на уровне флюгера, м/с.

Скорость гравитационного осаждения хлоридов, выносимых с поверхности морей, принимается равной 0,064 м/с, а с засоленных почв - 0,002 м/с.

Определение типа атмосферы в зависимости от ее загрязнения диоксидом серы и хлоридами производят по табл. 3.1.

Таблица 3.1

Классификация атмосферы по степени загрязнения коррозионно-активными веществами

По окончании общего цикла наблюдений проектирующей организации передается отчет, в котором представляются данные о содержании коррозионно-активных примесей атмосферы в исследуемом районе и определяется тип атмосферы в соответствии с ГОСТ 15.150-69 [4].

3.4.8. Анализ и обобщение результатов обследования состояния загрязнений атмосферы

Оценка состояния загрязнения атмосферы вредными веществами проводится по правилам, изложенным в разделе 9. Характеристики загрязнения определяются за различные интервалы времени, в течение которых проявляется изменчивость загрязнения атмосферы, например за сутки, неделю или более длительные периоды. Анализ данных наблюдений может быть проведен с учетом различных метеорологических условий: слабых скоростей ветра, длительных периодов инверсий температуры воздуха, застоев воздуха и так далее. Обобщение материалов наблюдений выполняется отдельно по каждой точке измерений, по различным зонам в городе, по городу в целом и по промышленному району.

Для анализа влияния метеорологических условий на загрязнение воздуха используются результаты наблюдений за уровнем загрязнения воздуха на постах в городе и данные метеорологических наблюдений из ближайшей метеостанции. Результаты обобщения представляются в виде таблиц и графиков.

Если в городе проводились наблюдения за уровнем загрязнения воздуха на различной высоте от земли, то они также используются для анализа. Эти данные позволяют сделать заключение о закономерностях изменения концентрации с высотой. Наблюдения за содержанием вредных примесей с помощью вертолетов дают возможность получить вертикальные разрезы концентраций вредных примесей над городом и охарактеризовать поле концентрации примесей на разных высотах. Пространственное распределение содержания вредных примесей в атмосфере представляют с помощью изолиний. Это позволяет выявить структуру «дымовой шапки» над городом и ее протяженность в зависимости от преобладающего направления ветра.

Результаты наблюдений на телевизионной башне в городе представляют в виде графиков вертикального распределения концентраций примесей. Исследуется зависимость значений концентрации от метеорологических параметров, таких как направление и скорость ветра, а также температура воздуха на разных высотах.

При изучении уровня загрязнения атмосферы выхлопными газами устанавливается зависимость содержания примесей в атмосфере от интенсивности движения автотранспорта, ширины улиц и магистралей, времени суток и метеоусловий, а также от вида и плотности застройки, высоты зданий, степени озеленения.

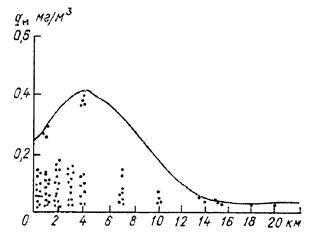

При изучении распространения примесей от одиночного источника можно использовать данные распределения концентраций, полученные в результате расчетов максимально возможной концентрации (c_м) на ЭВМ по параметрам выбросов [5]. На основании результатов наблюдения проверяется надежность выполненных расчетов.

Если в городе проведена микрометеорологическая съемка, ее результаты используются для описания поля метеорологических элементов в городе. Например, в зависимости от времени суток и времени года можно построить карты изолиний температуры воздуха и определить местоположение и время максимального развития «острова тепла» в городе, его смещение в зависимости от преобладающего направления ветра.

На основании характеристик загрязнения (см. раздел 9) атмосферы по разным районам проводится анализ влияния загрязнения атмосферы на состояние здоровья населения, проживающего в данной местности, в соответствии с рекомендациями Минздрава СССР. На основании результатов анализа данных наблюдений составляется обобщающий отчет с рекомендациями по улучшению экологической ситуации и по оптимизации сети наблюдений.

4. ОТБОР ПРОБ ВОЗДУХА ДЛЯ ОПРЕДЕЛЕНИЯ КОНЦЕНТРАЦИИ ПРИМЕСЕЙ В АТМОСФЕРЕ И МЕТЕОРОЛОГИЧЕСКИЕ НАБЛЮДЕНИЯ

4.1. РЕЖИМ ОТБОРА ПРОБ

Определение концентраций многих вредных примесей в атмосфере производится лабораторными методами. Отбор проб осуществляется путем аспирации определенного объема атмосферного воздуха через поглотительный прибор, заполненный жидким или твердым сорбентом для улавливания вещества, или через аэрозольный фильтр, задерживающий содержащиеся в воздухе частицы. Определяемая примесь из большого объема воздуха концентрируется в небольшом объеме сорбента или на фильтре. Параметры отбора проб, такие как расход воздуха и продолжительность его аспирации через поглотительный прибор, тип поглотительного прибора или фильтра, устанавливаются в зависимости от определяемого вещества.

При наблюдениях за уровнем загрязнения атмосферы используются следующие режимы отбора проб: разовый, продолжающийся 20 - 30 мин; дискретный, при котором в один поглотительный прибор или на фильтр через равные промежутки времени в течение суток отбирают несколько (от 3 до 8) разовых проб, и суточный, при котором отбор в один поглотительный прибор или на фильтр производится непрерывно в течение суток.

Отбор проб атмосферного воздуха осуществляется на стационарных или передвижных постах, укомплектованных оборудованием для проведения отбора проб воздуха и автоматическими газоанализаторами для непрерывного определения концентраций вредных примесей. Одновременно с проведением отбора проб непрерывно измеряются скорость и направление ветра, температура воздуха, атмосферное давление, фиксируется состояние погоды и подстилающей поверхности почвы.

4.2. ОБОРУДОВАНИЕ ДЛЯ ОТБОРА ПРОБ И НАБЛЮДЕНИЙ ЗА МЕТЕОРОЛОГИЧЕСКИМИ ЭЛЕМЕНТАМИ

4.2.1. Средства измерения

Используемые на стационарных постах средства измерения размещаются в комплектных лабораториях «Пост-1» и «Пост-2», на маршрутных и подфакельных постах - в автолаборатории «Атмосфера-II». Для отбора проб воздуха используются электроаспираторы или воздухоотборники.

Электроаспираторы модели 822 и ЭА-1 предназначены для отбора разовых (20 - 30 мин) проб воздуха в поглотительные приборы с целью дальнейшего определения концентраций газообразных примесей и сажи. Используются в стационарных лабораториях «Пост-1» и «Пост-2». Электроаспиратор ЭА-1А также предназначен для отбора разовых проб, имеет автономное питание и используется в автолаборатории «Атмосфера-II». Электроаспиратор ЭА-2 предназначен для отбора разовых проб воздуха на фильтры с целью дальнейшего определения концентраций аэрозольных примесей. Используется в лабораториях «Пост-2». Характеристики фильтров приведены в приложения 4.1.

Электроаспиратор ЭА-2С предназначен для отбора суточных проб на один фильтр в циклическом или непрерывном режиме. Используется в лаборатории «Пост-2». С 1988 г. серийно выпускается электроаспиратор ЭА-2СМ взамен снятых с производства электроаспираторов ЭА-2 и ЭА-2С. Он предназначен для отбора разовых или суточных проб на один фильтр в циклическом или непрерывном режиме. Используется в «Пост-2».

Электроаспиратор ЭА-3 предназначен для отбора разовых или суточных проб большого объема на один фильтр и адсорбер с твердым сорбентом для определения малых концентраций примесей, находящихся в газообразном и аэрозольном состоянии. Используется на станциях фонового мониторинга и в населенных пунктах, где устанавливается автономно на охраняемой территории.

Воздухоотборник «Компонент» предназначен для циклического отбора разовых проб воздуха в поглотительные приборы с целью дальнейшего определения концентрации газообразных примесей. Предусмотрен автоматический отбор 32 проб, распределенных по четырем каналам. Используется в стационарных лабораториях «Пост-2».

Неполные технически данные электроаспираторов, используемых на сети ОГСНКА, приведены табл. 4.1¹, технические средства и характеристики комплектных лабораторий - в табл. 4.2.

¹ Подробное описание электроаспираторов имеется в техническом описании, прилагаемом к каждому прибору.

Таблица 4.1

Основные технические данные электроаспираторов

Таблица 4.2

Технические средства и характеристики комплектных лабораторий

Электроаспиратор ЭА-1 (черт. 4.1) состоит из побудителя расхода (ротационного насоса), четырех ротаметров, регулирующих вентилей и реле времени, штатива, на котором укреплены коллектор, поглотительные приборы и патроны-переходники, предотвращающие попадание поглотительных растворов в ротаметры.

Электроаспиратор ЭА-1

Черт. 4.1

Электроаспиратор ЭА-1A

Черт. 4.2

Электроаспиратор ЭА-1А (черт. 4.2) состоит из побудителя расхода, четырех ротаметров, батареи аккумуляторов и штатива.

Электроаспиратор ЭА-2 (черт. 4.3) состоит из фильтродержателя, блока аспирации с пультом управления и расходомером и побудителя расхода (пылесоса). Расходомер состоит из счетчика газа РГ-40-1, измерительной диафрагмы, дросселя и нагревателя с терморегулятором, которой включается при отрицательной температуре отбираемого воздуха и автоматически поддерживает его постоянную температуру (20 ± 1) °С.

Электроаспиратор ЭА-2

Черт. 4.3

Электронагреватель снабжен блокировкой, исключающей возможность его включения при неработающем побудителе расхода. ЭА-2 имеет реле времени, обеспечивающее автоматическое выключение электроаспиратора по истечении заданного интервала времени.

Электроаспиратор ЭА-2С (черт. 4.4) состоит из фильтродержателя, блока аспирации с расходомером и побудителя расхода (вихревого вентилятора). Блок аспирации включает в себя счетчик газа РГ-40-1, измерительную диафрагму, дифманометр и дроссель для регулировки и определения расхода воздуха, воздуховод с электронагревателем и терморегулятором для поддержания постоянной температуры отбираемого воздуха при отрицательных температурах наружного воздуха (электронагреватель снабжен блокировкой, исключающей возможность его включения при неработающем побудителе расхода), два реле времени для установки длительности рабочего периода и паузы при циклическом режиме работы электроаспиратора в пределах от 4 мин до 3 ч. Выключение электроаспиратора осуществляется вручную кнопкой «Стоп» или автоматически (в автоматическом режиме).

ЭА-2С-М - универсальный электроаспиратор, сочетающий возможности ЭА-2 и ЭА-2С; по конструкции подобен электроаспиратору ЭА-2.

Электроаспиратор ЭА-3 (черт. 4.5) состоит из тех же основных частей, что и электроаспиратор ЭА-2С. Отличие заключается в том, что все они размещены в специальном термоизолированном металлическом шкафу, а фильтродержатель находится над шкафом и имеет защиту от попадания на фильтр осадков. Электроаспиратор снабжен двумя сменными фильтродержателями. Первый предназначен для отбора проб пыли из атмосферного воздуха на фильтр из ткани ФП с площадью рабочей поверхности 160 см²; второй - для отбора проб воздуха на фильтр АФА-20 и твердые сорбенты.

Воздухоотборник «Компонент» состоит из вакуумного насоса и корпуса, в котором находятся реле времени, вакууметр, системы электромеханических реле и клапанов. Постоянство расхода воздуха обеспечивается термостатированными критическими соплами, также расположенными внутри корпуса. На верхней части корпуса расположены воздуховоды, поглотительные приборы и защитные фильтры.

Электроаспиратор ЭА-2С

Черт. 4.4

Черт. 4.5

4.2.2. Комплектная лаборатория «Пост-1»

В лаборатории «Пост-1» размещается основное и вспомогательное оборудование для проведения наблюдений за уровнем загрязнения атмосферы и измерения метеорологических элементов. Приборы и оборудование лаборатории работают при температуре (10 - 35 °С), относительной влажности до 80 % (при 20 °С) и атмосферном давлении 90 - 104 кПа (680 - 785 мм рт. ст.).

Оборудование «Пост-1» включает: автоматические газоанализаторы ГМК-3 и ГКП-1, системы для проведения отбора проб и метеорологических наблюдений, мачту для установки датчика ветра, систему электроснабжения и освещения.

Схема размещения приборов и оборудования в «Пост-1» показана на черт. 4.6. Стены павильона выполнены из термоизолирующего материала и облицованы с внутренней стороны пластиком 1, а с наружной - декоративными дюралюминиевыми ячейками специального профиля 2, пол покрыт линолеумом. Мачта с датчиком ветра устанавливается на плоской крыше павильона.

В специальной камере 35 размещаются датчики 33 температуры и влажности воздуха метеостанции М-49. От внутренней части павильона камера термоизолирована. При открытой дверце 34 камеры датчик выдвигается на 1,5 м от стенки павильона для производства измерений в естественных условиях.

В двух противоположных углах павильона имеются четыре люка 11 с крышками, в которые вставляется блок 39 отбора проб на пыль и сажу. Высота люков от поверхности земли составляет 1,5 м. Через крышу павильона пропущен трубопровод 15 с защитным колпачком 14, возвышающийся над крышей на 50 см и соединенный внутри павильона с распределительной гребенкой 27 для отбора проб воздуха на газовые примеси.

Лабораторное оборудование включает: лабораторный Г-образный стол 7 с тумбочками, на котором крепятся полки 9 для установки приборов; вращающийся лабораторный стул (с регулируемой высотой); два ящика 5 для хранения и транспортировки стеклянных поглотителей, наполненные поглотительным раствором; два штатива для установки поглотителей, настольного вентилятора и сигнальных часов (на чертеже не показаны). Для вентиляции павильона служит люк 3.

Система отбора проб воздуха на газовые примеси и сажу состоит из трубопровода 15 с нагревателем 30 и терморегулятором 29, распределительной гребенки 27 для подключения поглотителей и двух электроаспираторов 28 модели 822 на амортизаторах 26. Все элементы воздуховода и распределительной гребенки выполнены из фторопласта. При отрицательной температуре наружного воздуха терморегулятор поддерживает положительную температуру воздушного потока, поступающего в поглотители.

Система отбора проб воздуха на пыль состоит из блока отбора проб 38 с гибким шлангом 46, оканчивающимся шлифом 37, камеры подогрева 20, имеющей нагреватель с терморегулятором 31 и шлиф 19, ротаметра РС-7 17 с регулятором расхода 32, который соединен гибким шлангом 21 с пылесосом 22. В блок отбора проб вмонтирована труба, один ее конец 39, на который надевается фильтродержатель с фильтром, выставляется наружу, а другой располагается внутри павильона и заканчивается гибким шлангом 46. Гибкий шланг посредством шлифа 37 вставляется непосредственно в шлиф, соединенный с камерой подогрева 19, либо в шлиф 10 трубопровода 4, идущего от противоположного угла павильона, который в свою очередь с помощью гибкого шланга 18 и шлифа соединяется с камерой подогрева. Таким образом обеспечивается возможность отбора проб воздуха на пыль в любом из четырех люков. В этот же блок вмонтирована трубка 40 для забора проб воздуха на сажу. Ее наружный конец оканчивается специальным патроном для фильтра, а на внутренний конец надевается резиновая трубка, соединенная с электроаспиратором.

Размещение оборудования в «Пост-1». Вид слева

Черт. 4.6а

Размещение оборудования в «Пост-1». Вид спереди

Черт. 4.6б

Размещение оборудования в «Пост-1». Вид справа

Черт 4.6в

При отрицательной наружной температуре воздух, поступающий в ротаметр, подогревается до 20° С с помощью терморегулятора.

Расход воздуха в ротаметре РС-7 (дм³/мин) определяют по высоте подъема (см) верхнего среза поплавка с помощью градуировочного графика 16. В верхней части ротаметра имеется регулятор расхода 32 со специальной муфтой, поворотом которой частично или полностью перекрывается разгрузочное отверстие в воздуховоде, благодаря чему можно регулировать расход воздуха в пылевом канале. Побудителем расхода воздуха служит пылесос, включенный в розетку над столом; розетка соединена с электрической сетью через выключатель пылесоса. Пылесос резиновым шлангом 21 соединяется (на чертеже не показано) с регулятором расхода 32.

Система автоматических измерений состоит из газоанализатора диоксида серы ГКП-1 12 и газоанализатора оксида углерода ГМК-3 13, 25, закрепленных на столе и полках. Газоанализаторы присоединяются к распределительной гребенке при помощи фторопластовых трубок. Электрическое питание газоанализаторов осуществляется подключением к розеткам 24, расположенным на боковой стенке павильона над столом. При отсутствии этих газоанализаторов можно вместо них установить газоанализатор серии 600-03.

Система измерения метеорологических элементов состоит из метеорологической станции М-49, пульта управления 8, который располагается на полке и включается в розетку на боковой стенке павильона; датчика скорости и направления ветра станции, установленного на мачте, укрепленной на крыше павильона. При установке датчик ветра ориентируется с помощью компаса. Соединительный кабель от датчика скорости и направления ветра пропущен внутрь мачты через отверстие в верхней ее части и проходит через крышу в павильоне к пульту управления станции.

Датчики температуры и влажности воздуха смонтированы на каретке 42 устройства для перемещения 43, ролики которой катятся по передвижной штанге 45. Кабель 44 от датчиков проходит внутри выдвижной штанги. Каретка вместе с датчиками выдвигается в рабочее положение наблюдателем за рукоятку 41 на подвижной штанге. В исходное положение датчик возвращается наблюдателем за ту же рукоятку, дверца камеры для сбрасывания защелки резко захлопывается с помощью гибкого стального тросика 36. Для определения атмосферного давления в выдвижном ящике стола установлен барометр-анероид 23, который выдвигается на время измерений. Для измерения влажности и температуры воздуха в случае выхода из строя датчиков в комплекте лаборатории предусмотрен аспирационный психрометр, который крепится горизонтально на специальном держателе на уровне датчика влажности.

Система отопления и освещения состоит из двух электрических нагревателей 6 с терморегулятором, обеспечивающих в холодное время года температуру в павильоне (20 ± 5) °С, и двух люминесцентных светильников.

4.2.3. Комплектная лаборатория «Пост-2»

Лаборатория «Пост-2» предназначена для тех же целей, что и «Пост-1», и отличается от «Пост-1» главным образом наличием дополнительного оборудования: автоматического воздухоотборника «Компонент» и электроаспиратора ЭА-2С. Для измерения метеорологических элементов в лаборатории используется автоматический метеокомплекс. Схема размещения приборов и оборудования представлена на черт. 4.7. В центре крыши павильона закреплена мачта, состоящая из неподвижной и подвижной частей. На подвижной части мачты, шарнирно соединенной с неподвижной, устанавливается датчик направления и скорости ветра. На кронштейнах неподвижной части устанавливаются датчики температуры и влажности. Температура воздуха в павильоне поддерживается автоматически на уровне (20 ± 5) °С.

Размещение оборудования в «Пост-2». Вид слева

Черт. 4.7а

Размещение оборудования в «Пост-2». Вид спереди

Черт. 4.7б

Размещение оборудования в «Пост-2». Вид справа

Черт. 4.7в

Схема воздушных магистралей в «Пост-2»

Черт. 4.8

Система отбора разовых проб воздуха на пыль и сажу. Отбор проб воздуха на пыль и сажу для определения разовых концентраций производится через два блока (А1 и А2) (черт. 4.7 и 4.8), каждый из которых имеет фильтродержатель для установки фильтра при определении пыли из ткани ФП и патрон для установки мембранных фильтров при определении содержания сажи. Блоки отбора проб в зависимости от направления ветра вставляются в ближайший из четырех люков, расположенных попарно на высоте 1,5 м в двух противоположных углах павильона.

Фильтродержатели соединены с электроаспиратором ЭА-2 A3 трубопроводом, укрепленным на стенках павильона через воздухораспределительную коробку А4, позволяющую включать первый А1 или второй А2 каналы с помощью конусного разъема.

Для отбора проб на сажу имеются две воздушные магистрали, проложенные вдоль стенок павильона под потолком и состоящие из двух резиновых трубок и воздухораспределительной коробки А5, которая служит для подключения любой магистрали к электроаспиратору ЭА-1 с помощью конусного разъема и фторопластовой трубки, проходящей через термостат А6.

Система отбора разовых проб на газовые примеси. Отбор проб воздуха на газовые примеси осуществляется через воздухозаборник А7, в который выведена фторопластовая трубка, проходящая через термостат А8 и подводящая воздух в блок поглотительных приборов А17 и аспирационное устройство электроаспиратора А11. Поглотительные приборы барботажного типа присоединяются непосредственно к патрубкам распределительной гребенки, сорбционные трубки - через вспомогательные S-образные трубки из стекла. Все соединения выполняются при помощи муфт из отрезков резинового шланга встык. Прохождение анализируемого воздуха через резиновые шланги до поглотительного прибора недопустимо!

Система автоматического отбора проб на газовые примеси. Отбор проб воздуха осуществляется через воздухозаборник, в который выведена фторопластовая трубка, проходящая через термостат А10 и подводящая воздух к воздухораспределительному устройству автоматического воздухоотборника «Компонент» А14.

Для автоматического анализа воздух, отобранный через фторопластовую трубку, проходящую через термостат А9, подводится через тройник к газоанализаторам ГМК-3 оксида углерода А12 и ГКП-1 диоксида серы А13. Термостат и тройник закреплены на стенке павильона. При отсутствии газоанализатора ГМК-3 можно установить один из газоанализаторов серии 600-03 (см. приложание 4.2).

Система отбора среднесуточных проб пыли. Отбор среднесуточных проб пыли осуществляется через воздухозаборник А15, заканчивающийся внутри павильона вертикальной трубой и фланцем с накидной гайкой для соединения трубы с фильтродержателем на уровне 1,5 м над полом. Фильтродержатель соединяется с электроаспиратором ЭА-2С 16 с помощью гибкого шланга. Отработанный воздух от всех воздухоотборных устройств направляется в выходной трубопровод и выводится наружу под полом павильона.

Система измерения метеорологических элементов. Измерение метеорологических элементов производится автоматическим метеокомплексом, состоящим из анеморумбографа М-63МР, гигрометра сорбционного ГС-210, термопреобразователя сопротивления Т? М6114, блока согласования и регистратора КСП-4. Показывающий прибор ГС-210 смонтирован в блоке согласования.

Визуальные отсчеты средней за 10 мин скорости ветра, мгновенной и максимальной скорости и направления ветра осуществляются с пульта анеморумбографа М-63МР, а относительной влажности воздуха - с показывающего прибора гигрометра ГС-210.

Регистрация текущих значений мгновенной скорости (3-я и 6-я точки) и направления (1-я и 4-я точки) ветра, а также температуры (2-я точка) и относительной влажности воздуха (5-я точка) осуществляется шеститочечным регистратором КСП-4.

Первичная подготовка лабораторий «Пост-1» и «Пост 2» к работе осуществляется после установки на пункте наблюдений и распаковки оборудования в соответствии с «Руководством по эксплуатации», техническими описаниями комплектующих приборов и устройств и правил РД 52.04.32-84. Для этого необходимо выполнить следующие операции:

1) установить оборудование на свои места;

2) подготовить устройства жизнеобеспечения (электропитания, кондиционирования воздуха, отопления и вентиляции);

3) подготовить и проверить исправность воздушных магистралей;

4) подготовить пробоотборные устройства (электроаспираторы модели 822, ЭА-1, ЭА-2, ЭА-2С, «Компонент») и газоанализаторы (порядок первичной подготовки газоанализаторов к работе изложен в приложении 4.2);

5) подготовить устройства измерения метеорологических элементов.

4.2.4. Лаборатория передвижная «Атмосфера-II»

Лаборатория «Атмосфера-II» предназначена для определения уровня загрязнения атмосферного воздуха и измерения метеорологических элементов при проведении маршрутных и подфакельных наблюдений.

Приборы и оборудование лаборатории могут эксплуатироваться при температуре воздуха внутри салона автофургона 10 - 35 °С, относительной влажности до 80 % (при 20 °С), атмосферном давлении 90 - 104 кПа (680 - 785 мм рт. ст.). Скорость передвижения лаборатории по дорогам с усовершенствованным покрытием не превышает 45 км/ч.

Оборудование лаборатории «Атмосфера-II» (черт. 4.9) смонтировано в кузове автофургона типа УАЗ-452А. Салон автофургона разделен стенкой на два отсека: приборный и вспомогательный. В приборном отсеке размещены приборы и оборудование для отбора проб воздуха на газовые примеси, сажу и пыль, газоанализаторы, измерительный пульт анеморумбометра М-49 (или М-47) и пульт управления.

Во вспомогательном отсеке размещены датчики температуры и влажности воздуха, распределительный щит, кабель на катушке, аккумуляторные батареи, держатель патронов и другое оборудование.

На крыше автофургона укреплена съемная платформа, на которой размещены ящик с датчиком скорости и направления ветра, мачта для установки в рабочее положение датчиков и выносная штанга для крепления датчиков температуры, влажности и анеморумбометра.

Приборы и оборудование для отбора проб воздуха размещены на стенде по левому борту автомашины и во вспомогательном отсеке.

Соединительные трубопроводы для отбора проб воздуха на пыль и сажу через стенки и вспомогательный отсек выводятся из автомашины через открытую во время отбора проб заднюю дверь автофургона.

Отбор проб воздуха на газовые примеси производится на высоте 2,6 м от уровня земли по вертикальному каналу через фторопластовый воздуховод и распределитель и горизонтальному каналу, который смонтирован параллельно газопроводу для отбора пыли и сажи. В этом случае отбор проб производится через держатель, укрепленный на выносной штанге.

Оба канала отбора проб газовых примесей имеют общий нагреватель, включаемый при температурах наружного воздуха ниже минус 5 °С. Терморегулятор обеспечивает автоматическое поддержание температуры пробы не ниже 5 °С.

Автолаборатория «Атмосфера-II»

Черт. 4.9

В лаборатории «Атмосфера-II» используются полуавтоматические переносные приборы-индикаторы, предназначенные для полуколичественного определения содержания диоксида серы и сероводорода («Атмосфера-I») и хлора и озона («Атмосфера-2») в атмосферном воздухе¹. В автолаборатории, укомплектованной анеморумбометром М-49, датчики температуры и влажности вместе с держателем монтируются на специальной выдвижной штанге, укрепленной на платформе. Штанга с датчиками может устанавливаться перпендикулярно или параллельно продольной оси автомашины, а держатель может вращаться вокруг вертикальной оси. Сигналы датчиков подаются на пульт управления станции, установленный внутри салона на переднем стенде.

¹ Данные наблюдений с помощью этих приборов используются для выделения зон повышенного загрязнения в случае аварий.

В некоторых автолабораториях, укомплектованных анеморумбометром М-47, измерение температуры и влажности производится с помощью аспирационного психрометра МВ-4М, подвешиваемого на выносной штанге.

Приборы и оборудование выносных пунктов (электроаспираторы, штативы с поглотительными приборами) во время работы устанавливаются на специальных выносных столиках. На время транспортировки столики укрепляют на платформе (в специальном ящике), а электроаспираторы в приборном отсеке салона (на правом стенде по ходу автомашины).

Электропитание приборов и оборудования лаборатории «Атмосфера-II» осуществляется от промышленной сети переменного тока напряжением 220 В, 50 Гц, через входной распределительный щит, установленный во вспомогательном отсеке лаборатории. Подключение электрораспределительного щита к электросети производится при помощи ???????????? типа КР???.

4.2.5. Павильон для стационарных постов

В некоторых населенных пунктах сохранились изготовленные в конце шестидесятых годов стационарные посты, не оборудованные комплектными лабораториями (черт. 4.10). На боковых стенках внутри павильона имеется два яруса полок и стенные шкафчики для хранения необходимых материалов. К передней стенке крепится столик. В павильоне имеется электросчетчик, осветительная лампа и десять розеток для подключения питания к приборам. В зимнее время павильон отапливается нагревательными печами типа ПТЭ-7 (220 В, 1 кВт), работающими вместе с температурным датчиком типа ПТКБ.

Стационарный пост

Черт. 4.10

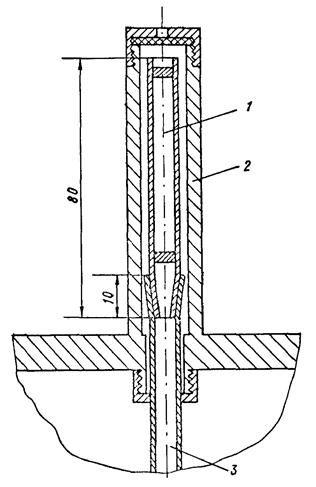

Газовая схема отбора проб воздуха на стационарном посту

1 - защитный стакан из пластмассы; 2 - металлическая трубка; 3 - крыша павильона; 4 - воздухозаборная трубка; 5 - нагреватель; 6 - теплоизоляция нагревателя; 7 - стеклянный тройник; 8 - пробка; 9 - стеклянная гребенка; 10 - штатив; 11 - поглотительные приборы; 12 - резиновая трубка; 13 - защитный прибор; 14 - электроаспиратор.

Черт. 4.11

Отбор проб воздуха на газовые примеси проводится с помощью воздухозаборника, выведенного наружу через потолок и крышу павильона (черт. 4.11). Приемной частью воздухозаборника служит фторопластовая и стеклянная трубка диаметром 6 - 8 мм, защищенная металлической трубкой и полиэтиленовым стаканом. На части трубки, находящейся в павильоне, монтируется нагревательный элемент, который включается при отрицательных температурах наружного воздуха. Обогревательная установка (черт. 4.12) состоит из 4 - 5 одинаковых резисторов типа ПЭ-25 общим сопротивлением около 2 кОм. При температуре минус 25 °С и ниже элемент включают в сеть посредством тумблера, а при температуре от минус 5 до минус 25 °С - через диод типа Д-226.

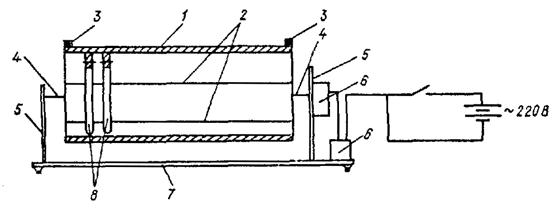

Схема обогрева воздухозаборной трубки

1 - тумблер; 2 - диод Д-226; 3 - воздухозаборная трубка; 4 - втулка; 5 - сопротивления ПЭ-25.

Черт. 4.12

Отбор проб воздуха для определения концентрации аэрозолей (пыль, сажи) осуществляется с помощью автомобильного аспиратора или электроаспиратора М-114 через один из четырех люков в стенках павильона (расположенных на высоте 1,5 м от поверхности земли и на расстоянии 20 - 30 см от угла павильона) в зависимости от направления ветра.

4.3. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ РАБОТ В «ПОСТ-1», «ПОСТ-2», ПРИ МАРШРУТНЫХ И ПОДФАКЕЛЬНЫХ НАБЛЮДЕНИЯХ

Основные требования техники безопасности изложены в следующих документах:

1) Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей (М., Энергоатомиздат, 1986);

2) Основные правила безопасной работы в лабораториях промышленно-санитарной химии (М., Медицина, 1968);

3) Правила по технике безопасности при производстве наблюдений и работ на сети Госкомгидромета (Л.: Гидрометеоиздат, 1983);

4) Правила по технике безопасности при работе с приборами для отбора проб со средствами измерений, изложенные в соответствующих технических описаниях.

К работе допускаются лица, прошедшие инструктаж по технике безопасности работы с приборами, используемыми на постах. Перед началом работ в «Пост-1» и «Пост-2» должно быть проверено состояние проводов питания средств отбора проб и других измерительных средств и заземление этих средств. Не реже одного раза в месяц производится проверка отсутствия замыканий на корпус приборов, состояния изоляции проводов; квалификационная группа проверяющего не ниже III. При обнаружении неисправности прибора он должен быть немедленно выключен.

Автолаборатория до подключения ее к источнику питания (городской сети) должна быть заземлена. Заземление лаборатории производится только со стороны правого борта. При этом заземляющий штырь должен быть углублен в грунт на всю длину.

При проведении работ, связанных с регулированием, настройкой лаборатории и ее оборудования и при эксплуатации следует руководствоваться требованиями по технике безопасности, изложенными в прилагаемых заводом-изготовителем инструкциях на входящие в состав лаборатории изделия.

К работам, связанным с регулированием и настройкой лаборатории и ее систем, и к эксплуатации оборудования лаборатории допускаются лица, имеющие опыт работ с измерительными приборами и оборудованием для отбора проб воздуха и прошедшие инструктаж по технике безопасности.

Категорически запрещается проводить работы, связанные с регулированием и настройкой лаборатории при ее передвижении по местности.

При проведении работ, связанных с настройкой системы электроснабжения, в приборном отсеке лаборатории или в непосредственной близости от него должно находиться не менее двух человек.

Лаборатория должна быть оборудована системой защитного отключения напряжения при возможных перегрузках и контуром заземления.

Лаборатория должна быть оборудована углекислотным огнетушителем, аптечкой и знаком аварийной остановки.

Питающие кабели и провода должны быть надежно закреплены. Крепление должно исключать возможность повреждения изоляции цепей питания.

Запрещается работать с незаземленным электроаспиратором; сопротивление контура заземления должно быть не более 4 Ом. Подсоединение прибора к контуру заземления необходимо производить медным многожильным проводом сечением не менее 1,5 мм².

Запрещается при включенном электроаспираторе производить ремонт, снимать и устанавливать фильтры. Запрещается включать электроаспиратор без фильтра в фильтродержателе.

При отрицательных температурах воздуха включение нагревателя обязательно.

Нагреватель включается только после включения пылесоса.

4.4. ОТБОР ПРОБ ВОЗДУХА

4.4.1. Условия отбора проб

До начала отбора необходимо убедиться в соблюдении ряда требований.

Для правильного определения концентрации пыли при отборе разовых проб воздуха должно выполняться условие изокинетичности, т.е. скорость пропускаемого через фильтр воздуха должна быть равна скорости набегающего потока; выравнивание скоростей осуществляется за счет применения конусных насадок, выбор которых зависит от скорости ветра. Фильтродержатель должен быть ориентирован навстречу ветровому потоку. При суточном отборе пробы пыли в условиях высокой запыленности масса пыли на фильтре может превысить его пылеемкость, равную 5 мг/см² (т.е. 200 мг на весь фильтр). В таком случае следует переходить к циклическому отбору проб.

На точность определения объема воздуха, прошедшего через поглотительные устройства, влияет нарушение герметичности воздуховодов и фильтродержателя. Проверка состояния системы производится не реже одного раза в месяц (см. п. 4.5). Наиболее вероятно натекание воздуха через фильтродержатель, подводящие резиновые шланги за счет старения резины и появления трещин, соединения резиновых шлангов со штуцерами и поглотительными устройствами.

При отборе проб воздуха для определения концентраций газовых примесей напряжение электропитания электроаспиратора должно составлять 220 В ± 10 %. Отбор проб можно производить при температуре наружного воздуха, находящейся в пределах, указанных в табл. 4.2.

Воздушные коммуникации один раз в месяц очищают от пыли и промывают (см. п. 4.5) теплой мыльной водой, чистой водой, затем спиртом. Воздуховод устанавливается только после просушивания. Промытая система перед отбором проб должна быть продута воздухом в течение примерно 20 мин. О проведенной работе делается запись в журнале профилактических работ, который должен храниться на посту.

Колпачок, предохраняющий воздухозаборную трубку от прямого попадания осадков и грязи, промывается один раз в три месяца.

Для защиты ротаметров электроаспираторов от брызг поглотительных и пропитывающих растворов к выходным штуцерам присоединяют патроны, заполненные промытым и высушенным силикагелем с диаметром зерен 0,5 - 4 мм (черт. 4.13) и ватными тампонами.

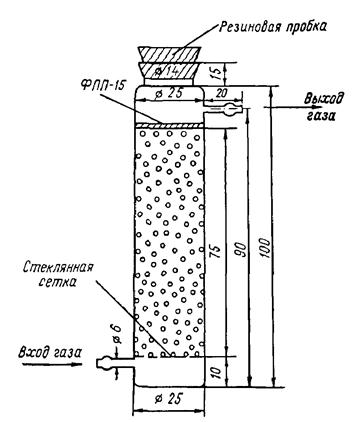

Патрон с силикагелем

Черт. 4.13

Проверка градуировки ротаметров электроаспираторов проводится ежемесячно.

Сразу после отсоединения поглотителей штуцера гребенки должны быть герметично закрыты заглушками. Наличие открытых штуцеров недопустимо.

Поглотительные приборы должны присоединяться к распределительной гребенке (или воздуховодам) встык с помощью коротких резиновых трубок. Все воздуховоды и распределительная гребенка до поглотительных приборов должны быть изготовлены только из фторопласта или стекла. Применение для этой цели хлорвинила, полиэтилена, других пластмасс и всех типов резины недопустимо.

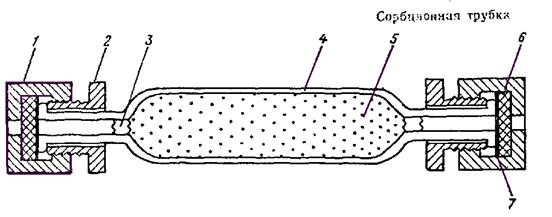

При отборе проб воздуха в сорбционные трубки (СТ) они присоединяются к S-образной трубке с помощью резиновой муфты. Присоединение СТ непосредственно к распределительной гребенке недопустимо. Общая длина резиновых соединений, с которыми непосредственно соприкасается анализируемый воздух, не должна превышать 10 мм. Нельзя допускать загрязнения S-образной трубки пропитывающим раствором. Промывка трубки и присоединительных муфт должна производиться еженедельно в химической лаборатории.

Сорбционные трубки устанавливаются при отборе пробы строго вертикально слоем сорбента вниз, чтобы воздух проходил слой сорбента снизу вверх (черт. 4.14). Перед присоединением СТ к электроаспиратору слой сорбента уплотняется легким постукиванием нижнего конца СТ о кусочек чистой фильтровальной бумаги, лежащей на твердой поверхности.

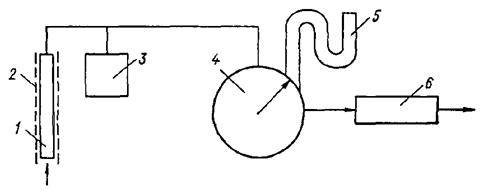

Принципиальная схема отбора проб через сорбционную трубку

1 - сорбционная трубка; 2 - светозащитный экран; 3 - побудитель расхода.

Черт 4.14

При отборе проб воздуха для определения содержания диоксида серы, сероводорода и сероуглерода СТ должны быть защищены от света.

При отборе пробы воздуха для определения концентрации фторида водорода в качестве материала для воздуховода нельзя применять не только резину, но и стекло. Допускается только фторопласт. Поэтому отбор проб для определения HF не может осуществляться с помощью воздухоотборника «Компонент», имеющего стеклянные распределительные гребенки. Можно присоединять СТ снаружи поста к патрубку для отбора проб на сажу. Внутреннюю поверхность воздуховодов при отборе проб HF внутри поста следует очищать от пыли 1 раз в неделю.

При проведении работ в автолаборатории «Атмосфера-II» необходимо соблюдать следующие условия. Автомашина устанавливается таким образом, чтобы ее левый борт или задняя часть были наветренными. На магистралях города лаборатория устанавливается параллельно оси движения транспорта у тротуара или на обочине дороги. Расстояние от лаборатории до места подключения к электросети не должно превышать 100 м.

Определению концентрации диоксида серы с помощью газоиндикатора «Атмосфера-I» мешают некоторые органические вещества и сероводород, определению концентрации сероводорода мешают те же органические вещества и диоксид серы, определению концентрации озона - диоксид серы и сероводород. Для устранения мешающего влияния неорганических газов следует использовать селективные фильтры.

4.4.2. Условия хранения проб

Сразу после отбора проб поглотительные приборы (СТ) закрывают заглушками; особенно тщательно закрываются СТ с пробами на оксиды азота и аммиак. Пробы на диоксид серы, сероуглерод и сероводород должны предохраняться от попадания света как при отборе проб, так и при хранении. При температуре воздуха выше 25 °С пробы на сероуглерод и диоксид серы следует сразу после отбора поместить в холодильник, а при его отсутствии - в широкогорлый термос, в котором находится лед.

Для этой цели могут использоваться термосы объемом 0,25 - 1 л. Количество льда, необходимое для сохранения низкой температуры в течение дня, зависит от наружной температуры, но обычно не превышает 20 - 30 % емкости термоса. Лед вносят в термос в виде небольших кусочков, помещенных в два полиэтиленовых мешка, герметично запаянных или закрытых с помощью резинового кольца. Во избежание поломки стеклянной колбы на ее дно помещают кусочек поролона, а стенки защищают цилиндром из толстой бумаги.

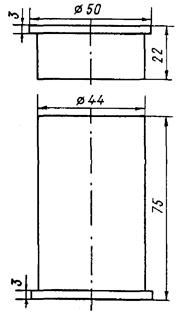

СТ, закрытые заглушками или колпачками из полиэтиленовой пленки, вкладывают в термос в полиэтиленовом мешке слоем сорбента вниз. Мешок должен быт герметично закрыт во избежание конденсации в нем влаги из воздуха. При использовании небольших термосов, в которых СТ не помещаются целиком, сверху на него надевают теплозащитный колпак, изготовленный из двух слоев материи с прокладкой из ваты или поролона.

4.4.3. Отбор разовых проб воздуха и метеорологические наблюдения на стационарных постах

Отбор проб воздуха и метеорологические наблюдения на стационарных постах выполняются в определенной последовательности.

1. За 10 мин до срока наблюдений войти в помещение лаборатории («Пост-1», «Пост-2»), включить освещение и убедиться в исправности энергоснабжения. Система исправна, если горят сигнальные лампочки на щите электропитания и температура воздуха поддерживается в диапазоне 10 - 35 °С.

При отрицательной температуре наружного воздуха включить терморегуляторы газового канала, которые автоматически поддерживают постоянную температуру. При отсутствии автоматического устройства в один из каналов газовой схемы между ротаметром и защитным патроном 6 вставляют тройник 5 с термометром 3 (черт. 4.15) и включают обогрев подводящей трубки (см. черт. 4.12). Если температура окружающей среды выше 10 °С, необходимо включить термостатирующее устройство «Нагрев» тумблером, находящимся на пульте управления.

Схема отбора проб при отрицательной температуре воздуха

1 - аспиратор; 2 - кронштейн; 3 - термометр; 4 - резиновая пробка; 5 - тройник; 6 - защитный патрон с силикагелем; 7 - резиновая трубка; 8 - поглотительный прибор.

Черт. 4.15

2. Проверить исправность газоанализатора ГМК-3, анеморумбографа и флюгера. При перекосе ленты, ее разрывах, разрывах перфорации или прекращении записи выключить лентопротяжный механизм, устранить неисправность, сделать на ленте отметку «брак» в начале и конце бракованного участка ленты. Затем снова включить лентопротяжный механизм, отметить на ленте дату и время включения записи.

При измерении концентрации оксида углерода верхний кран газоанализатора должен быть установлен в положение «Проба», а указатель диапазона - таким образом, чтобы обеспечивалась наибольшая точность измерений. Обычно включают диапазон 0 - 40 мг/м³.

3. Открыть люк и выдвинуть штангу за рукоятку для измерения температуры наружного воздуха и влажности. Перед выдвижением штанги необходимо освободить защелку («Пост-1»).

За 10 мин до начала срока наблюдений включить устройство измерения скорости ветра и через 10 мин определить скорость и направление ветра с целью установления наветренной стороны павильона, из люка которой следует отбирать пробы на пыль и сажу и для выбора конусной насадки при отборе проб пыли. Проверить работу узла измерения ветра включением переключателя «Скорость», а затем - «Направление»; подвижность стрелки указывает на рабочее состояние датчика, неподвижность наблюдается при штиле или при неисправности датчика. При отсутствии автоматической системы измерения скорости и направления ветра определить направление ветра по флюгеру или вымпелу, скорость ветра - по ручному анемометру, который предварительно укрепляется на выносной штанге высотой 1,5 м.

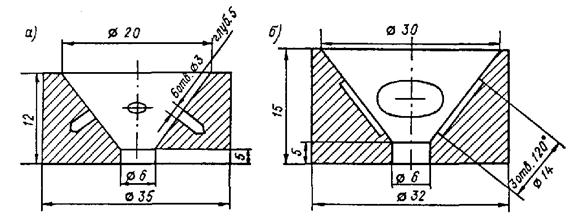

4. Выбрать конусную насадку к фильтродержателю для отбора проб пыли. В табл. 4.3 указываются значения диаметра насадок, используемых для различных скоростей ветра. Установить фильтр для определения концентрации пыли в фильтродержатель. Для этого протереть фильтродержатель и конусную насадку тряпочкой, желательно батистовой. На сетку фильтродержателя с помощью пинцета с пластмассовым наконечником поместить фильтр, прижать его кольцом и накидной гайкой. На фильтродержатель с фильтром надеть разборную конусную насадку. Затем вставить фильтродержатель в люк для отбора пробы пыли с наветренной стороны и записать показания счетчика электроаспиратора ЭА-2 («Пост-2») или расход по ротаметру («Пост-1»).

Таблица 4.3

Значения (мм) диаметра входного отверстия конусной насадки при разных скоростях ветра и расходах воздуха

В случае определения концентрации сажи вложить фильтр в патрон для отбора проб в блоке и вставить этот блок в люк с наветренной стороны павильона, присоединить к электроаспиратору и установить расход воздуха 1 дм³/мин.

5. Подсоединить поглотительные приборы для определения концентраций газовых примесей при помощи резиновых шлангов к электроаспиратору модели 822 («Пост-1») или к электроаспиратору ЭА-1 и воздухоотборнику «Компонент» («Пост-2»). Используют поглотительные приборы барботажного типа или сорбционные трубки, подготовленные для отбора проб в химической лаборатории. Входные трубки поглотительных приборов подсоединяют при помощи коротких отрезков резинового шланга встык к распределительной гребенке из стекла или фторопласта.

При использовании воздухоотборника «Компонент» необходимо установить столько поглотительных приборов, сколько требуется по программе измерений, начиная с первой пробы. Остальные отверстия распределительной гребенки заглушить с помощью трубок или пробок, чтобы исключить поступление воздуха из помещения. Поглотительные приборы устанавливают в отведенные для них места стойки, соединяют их в систему резиновыми муфтами, следя за тем, чтобы к распределительной гребенке был подключен входной патрубок.

6. Включить электроаспиратор ЭА-2 («Пост-2») для отбора пробы пыли, отрегулировать расход воздуха и включить часовой механизм. Установить реле времени на 20 мин.

7. Включить электроаспиратор ЭА-1 для отбора проб на газовые примеси и произвести предварительную установку необходимого расхода воздуха в каждом канале с помощью вентилей. Для этого повернуть регулирующий клапан электроаспиратора ЭА-1 в крайнее левое положение. В этом положении клапан открыт и может пропускать воздух, не допуская излишнего разрежения и уменьшая тем самым нагрузки электродвигателя. При больших сопротивлениях воздуховодных трактов клапан необходимо перекрывать, обеспечивая необходимую скорость прохождения воздуха. Значения расхода при определении концентрации каждой примеси приведены в разделе 5; поправка для ротаметров учитывается в соответствии с градуировочными кривыми, приведенными в паспорте электроаспиратора. Для удобства в павильоне должна быть таблица значений расхода воздуха для определения концентрации каждой примеси с учетом поправок. По окончании настройки нажатием кнопки отключить электроаспиратор. Установить поглотительные приборы (СТ) и включить аспиратор. Провести дополнительную регулировку расхода по каналам. В ходе отбора необходимо следить за тем, чтобы скорость аспирации поддерживалась на заданном уровне с максимально возможной точностью. При последующих отборах достаточна регулировка ротаметров вентилями.

В случае изменений показаний ротаметров в процессе отбора произвести дополнительную регулировку при помощи вентилей, соединенных с соответствующими ротаметрами. Если установить необходимую скорость не удается, то записывают ее действительное значение в таблицу ТЗА-0 (см. п. 8.2).

Регулировку расхода следует производить очень быстро, так как ошибка на 1 мин при отсчете времени отбора дает погрешность определения концентрации, равную 5 %.

8. Для проведения метеорологических наблюдений поставить переключатель на пульте метеокомплекса в положение «Работа» и включить «Питание». В «Пост-1» измерение скорости ветра производят в положении переключателя «Скорость»; в течение 1 мин следят за стрелками и производят отсчет мгновенной скорости по черной стрелке, максимальной - по красной, записывают среднее значение в ТЗА-0 (см. раздел 8) (с точностью до 1 м/с); переводят переключатель в положение «Направление», в течение 1 мин следят за стрелкой. Отсчет направления ветра производится по верхней шкале указателя, если светится красная лампа, и по нижней - если зеленая. Если во время измерения переключится индикатор, следует выждать 2 мин, после чего произвести новый отсчет. Записывают среднее значение (с точностью до 1°). Для получения среднего значения направления ветра производят три отсчета: в первую, пятую и десятую минуты наблюдений.

Для измерения температуры воздуха переключатель переводят в положение «Контроль температуры», устанавливают стрелку на красную риску шкалы, затем в положение, соответствующее диапазону измеряемых температур, и записывают в ТЗА-0 среднее показание с точностью до 0,5 °С. Измерение температуры производят три раза в течение 10 мин, полученные значения осредняют и вводят поправку на температуру их технического формуляра.

В «Пост-1» для измерения давления выдвигается ящик с барометром-анероидом, прибор подключается к сети и на 5 - 10 с включается вибратор с помощью кнопки, расположенной справа. При полном совпадении указателя стрелки с его отражением отсчитывается давление с точностью до 1 мм рт. ст. и записывается в ТЗА-0. Отсчитывают температуру по термометру при барометре и вводят шкаловую, температурную и добавочную поправки.

В «Пост-2» отсчет атмосферного давления производится по шкале барометра-анероида М-67. Для этого необходимо поднять крышку барометра, находящегося в столе слева от входа, определить давление с точностью до 1 мм рт. ст. и записать в ТЗА-0.

При измерении метеорологических параметров дверь павильона должна быть закрыта, подходить в период измерений к датчикам температуры воздуха запрещено.

При отсутствии в составе поста метеокомплекса на штативе на расстоянии 3 - 4 м от поста с наветренной стороны укрепляются психрометр и ручной анемометр. Анемометр крепится так, чтобы его приемная часть располагалась на высоте 2 м от земли. Не следует трогать руками чашки на крестовине и верхний винт. Анемометр включают по секундомеру на 10 мин, начальные и конечные показания записываются в ТЗА-0. Затем вычисляется разность отсчетов, делится на 600, и по графику или таблице, приложенной к прибору, определяется скорость ветра с точностью до 1 м/с. Направление ветра определяется в течение 1 - 2 мин по 8 румбам, и результат записывается в градусах в соответствии с табл. 4.4. При отсутствии ветра в графе «Направление» записывается «Штиль», в графе «скорость» - «0».

Таблица 4.4

Перевод румбов направления ветра в градусы

При измерении температуры воздуха с помощью аспирационного психрометра его подвешивают на треноге так, чтобы резервуары располагались на высоте 1,5 м от земли, вдали от стен зданий, заборов, деревьев и других препятствий горизонтально резервуаром навстречу ветру; если невозможно определить направление ветра, то резервуары термометров должны быть обращены в сторону, противоположную солнцу. Из помещения психрометр выносят летом за 5 мин до наблюдения, зимой - за 10 - 15 мин.

Состояние погоды оценивается визуально по характерным признакам, указанным в табл. 4.5, и в зашифрованном виде записывается в ТЗА-0. Состояние подстилающей поверхности (влажная, сухая) также записывается в ТЗА-0.

9. Автоматический анализ на оксид углерода осуществляется с помощью газоанализатора ГМК-3. В процессе эксплуатации газоанализатора ГМК-3 необходимо следить за постоянством расхода газовой смеси по ротаметру, контролировать исправность измерительного прибора, проверять один раз в сутки нулевые показания и один раз в неделю чувствительность газоанализатора по аттестованной смеси. Смена поглотителя (гопкалита) производится один раз в неделю.

Таблица 4.5

Характеристика состояния погоды

При измерении концентрации оксида углерода верхний кран установить в положение «Проба»; указатель диапазона установить таким образом, чтобы обеспечить наибольшую точность измерений. Обычно, если заранее неизвестна примерная концентрация оксида углерода в пробе, сначала включается наибольший диапазон (0 - 400 мг/м³).

При температуре окружающего воздуха ниже 10 °С на пульте управления включить тумблеры «Прибор» и «Нагрев». При температуре окружающей среды выше 10 °С необходимо выключить термостатирующее устройство «Нагрев» тумблером, находящимся на пульте управления. При температуре окружающей среды выше 20 °С на преобразователь надевается металлическая крышка.

Первичная подготовка к работе газоанализатора ГМК-3 описана в приложении 4.2.

10. По окончании отбора проб (после автоматического отключения электроаспираторов ЭА-2 и ЭА-1) извлечь из люка блок отбора проб, снять фильтродержатель, вынуть из него патрон с фильтром на пыль, извлечь из патронов фильтры на пыль и на сажу и сложить их в соответствующие пакеты, на которых отметить соответственно конечное показание счетчика РГ-40 и расход воздуха в сажевом канале ЭА-1, а также значения температуры воздуха, прошедшего через счетчик и ротаметр. Отсоединить все поглотительные приборы, закрыть их заглушками и установить в ящик для транспортировки в лабораторию.

По истечении времени отбора проб воздуха для определения концентрации соответствующих газовых примесей отсоединить поглотительные приборы, закрыть их заглушками, поместить в ящик для транспортировки. Штуцера распределительной гребенки закрыть заглушками во избежание конденсации паров внутри воздуховода в холодное время года.

Записать в ТЗА-0 номера поглотительных приборов и фильтров, название примесей, время начала и конца отбора, расход воздуха и объем протянутого воздуха.

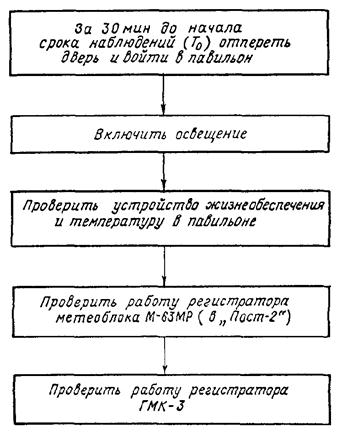

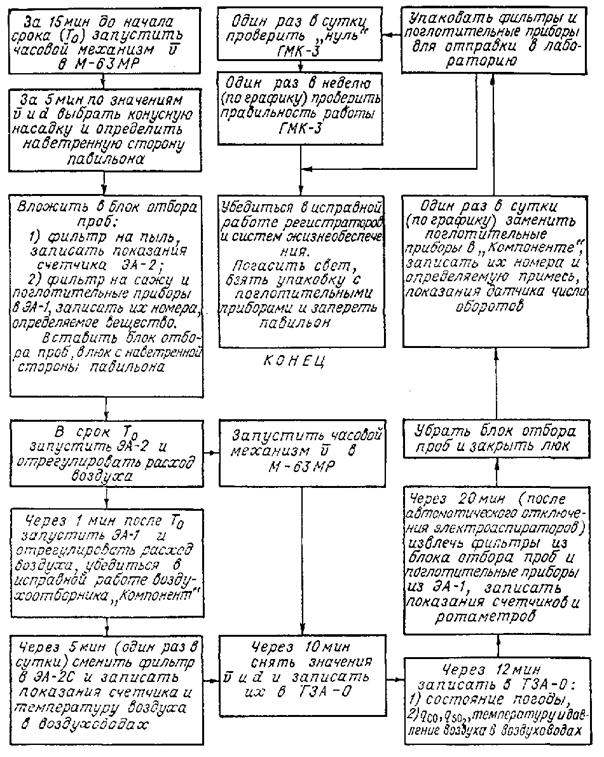

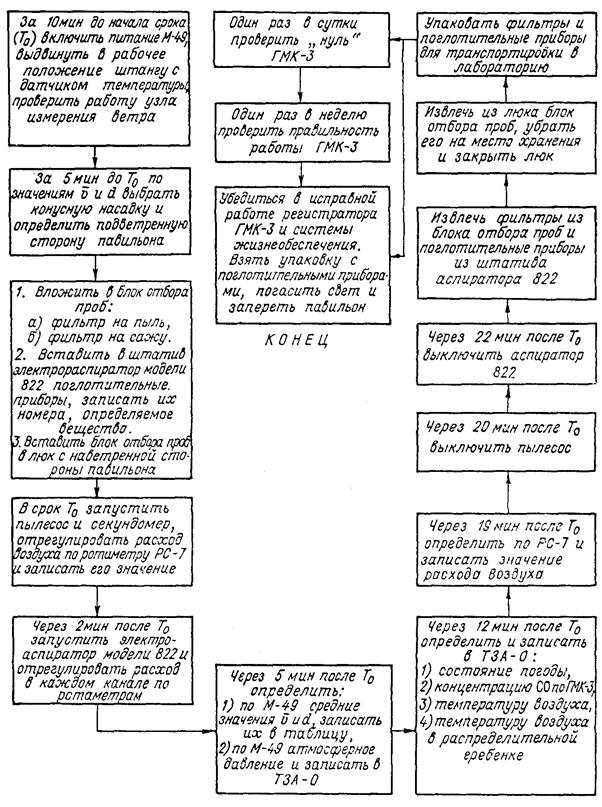

11. Порядок отбора проб и наблюдений в «Пост-1» и «Пост-2» приведен в приложениях 4.3 - 4.5.

4.4.4. Отбор проб воздуха и метеорологические наблюдения на маршрутных и подфакельных постах

Для проведения наблюдений на маршрутных и подфакельных постах оборудование доставляется с помощью автолаборатории «Атмосфера-II» или другого вида автомобиля. По приезде в точку отбора проб воздуха необходимо:

проверить (внешним осмотром) качество соединения приборов и оборудования с контуром заземления и произвести заземление лаборатории. Для этого из вспомогательного салона извлечь штырь заземления и углубить со стороны правого борта автомашины в грунт на всю его длину. Перед подключением автолаборатории к сети тумблер входного щита должен находиться в положении «Выключено», а вилки разъемов всех приборов должны быть отсоединены от розеток;

подключить лабораторию к распределительным щитам жилых зданий или цехов предприятий. При этом одновременно одна из жил питающего кабеля подключается к корпусу распределительного щита. В местах пролегания кабеля ставятся знаки, запрещающие движение транспортных средств;

поставить переключатель входного распределительного щита в положение «Включено», подав тем самым электропитание на пульт управления лаборатории; подключить все приборы и оборудование в сеть лаборатории при помощи разъемов; включить тумблеры всех приборов на пульте управления. При этом лампочки на лицевой панели пульта должны загораться. Показания амперметра на пульте не должны превышать 10 А, а вольтметра - 220 В ± 10 %; включить тумблеры всех приборов на пульте управления;

вынуть поглотительные приборы вместе со штативами, соединить поглотительные приборы с распределительной гребенкой и аспираторами;

поднять и закрепить мачту на платформе в рабочем положении. Установить и закрепить датчики скорости и направления ветра анеморумбометра на мачте. При этом штырь датчика должен быть направлен на север;

подготовить к работе анеморумбометр в соответствии с технической документацией на него;

произвести контрольный отсчет скорости ветра по анемометру АРИ-49, подобрать насадку к пылевому патрону в зависимости от скорости ветра и установить патрон с фильтром на выдвижной штанге, предварительно выдвинув ее на 0,5 - 1 м от первоначального положения. Установить штангу с пылевым патроном навстречу ветровому потоку;

развертывание выносных пунктов производится до начала работ по подготовке лаборатории к наблюдениям. На выносном пункте устанавливают треногу (для аспиратора ЭА-1А) или столик (для аспиратора ЛК-1) и оборудование (аспиратор и штатив с поглотительными приборами). Снять аккумулятор с машины и поставить его на землю рядом с треногой, соединить поглотительные приборы с электроаспиратором, подключить электроаспиратор к аккумуляторной батарее. После проведения указанных операций автолаборатория и выносной пункт готовы к проведению наблюдений. При отборе проб и метеорологических наблюдениях руководствуются в основном правилами, изложенными в п. 4.4.1.

В срок наблюдения на основном пункте (в автолаборатории) включить анеморумбометр, пылесос и установить необходимую скорость аспирации, перекрывая разгрузочное отверстие в шланге пылесоса. Одновременно включить часы или секундомер. Через 1 мин включить электроаспиратор. Режим отбора газовых примесей устанавливается, как описано в п. 4.4.1. По истечении 20 мин выключить пылесос и через 1 мин - электроаспиратор. С помощью пинцета осторожно извлечь фильтр, сложить вчетверо запыленной поверхностью внутрь и поместить в пакет, из которого он был изъят.

Направление и скорость ветра определяются по анеморумбометру в начале, середине и конце срока наблюдения, а температуру воздуха - в конце срока наблюдения. Все необходимые данные записывают в ТЗА-0.

На выносных пунктах производят отбор проб только на газовые примеси и синхронно с наблюдениями на основном пункте.

4.4.5. Отбор суточных¹ проб воздуха на стационарных постах

¹ Или за длительный период.

Отбор проб воздуха для определения среднесуточных концентраций пыли осуществляется в лаборатории «Пост-2» электроаспиратором ЭА-2С или ЭА-2СМ непрерывно в течение 24 ч или дискретно через равные промежутки времени. Отбор среднесуточных проб воздуха для определения концентрации пыли осуществляется также с помощью автономного электроаспиратора ЭА-3. Установка фильтра в фильтродержатель производится один раз в сутки в последний из стандартных сроков наблюдений (19 ч) по правилам, аналогичным правилам отбора разовых проб для определения концентраций пыли (см. п. 4.4.3). При необходимости отбора проб на один фильтр в течение нескольких суток из фильтродержателя фильтр не вынимают.

На пакете, в который вложен фильтр, записать дату и время его установки, начальное показание счетчика времени. После извлечения из фильтродержателя фильтр сложить пополам, вложить в пакет, записать на нем дату и время снятия и конечное показание счетчика времени. Пакет с фильтром вложить в пакет для отправки в химическую лабораторию.

Через 10 мин после автоматического выключения часового механизма определить среднюю скорость ветра, направление ветра, температуру воздуха, состояние погоды и подстилающей поверхности. Правила проведения метеорологических наблюдений см. в п. 4.4.3.

Отбор проб воздуха для определения среднесуточной концентрации газовых примесей осуществляют с помощью воздухоотборника «Компонент» после установления соответствующего режима работы кнопочным переключателем.

Время начала отбора суточных проб с помощью «Компонента» устанавливают в последний срок стандартной программы. Заранее устанавливают сопла, обеспечивающие необходимый расход воздуха в каждом канале. Для отбора устанавливают поглотительные приборы в гнезда с одинаковым номером во всех четырех каналах. В этом случае воздух будет автоматически отбираться в один поглотительный прибор по каждому из четырех каналов восемь раз за 24 часа (через 2 ч 40 мин) в течение 20 мин.

После подключения поглотительных приборов включить «Компонент».

Один раз в сутки в тот же срок отсоединить поглотительные приборы, закрыть их заглушками и уложить в ящик для транспортировки. В сопроводительном документе указывают номера поглотительных приборов в каждом канале, показание датчика числа отборов, время включения цикла, дату и время смены поглотительных приборов, среднее за сутки атмосферное давление, установленный расход в каждом канале, режим работы.

4.5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИБОРОВ И ОБОРУДОВАНИЯ ЛАБОРАТОРИЙ «ПОСТ-1», «ПОСТ-2» И «АТМОСФЕРА-II»

Техническое обслуживание и поверка пробоотборных устройств в лаборатории «Пост-1» и «Пост-2» выполняются в соответствии с их паспортами и техническими описаниями (электроаспираторы ЭА-2, ЭА-2С, воздухоотборник «Компонент»).

Измерительные приборы, занесенные в Госреестр как средства измерения, должны проходить поверку согласно ГОСТ 8.002-71. Кроме того для уменьшения погрешности определения объема отобранного воздуха необходимо ежемесячно проверять средства измерения расхода воздуха (ротаметры, реометры и пр.).

Поверка и проверка градуировки ротаметров во всех каналах ЭА-1 и сопел воздухоотборника «Компонент» должна проводиться с полной нагрузкой, т.е. с присоединением к каналам тех поглотительных устройств, которые используются в работе. Для этого на вход поглотительного устройства или сажевого патрона устанавливают газовый счетчик ГСБ-400 и устанавливают необходимый расход воздуха (1 л/мин), соответствующий отметке шкалы на ротаметре. Затем, задав по реле времени время отбора - 20 мин, - производят отбор проб воздуха. Зная объем аспирированного воздуха (по газовому счетчику) и время отбора по секундомеру, определяют расход в л/мин. Если расход воздуха, соответствующий отметке шкалы на ротаметре, не совпадает с вновь определенным, необходимо произвести градуировку ротаметра заново и построить новую градуировочную характеристику.

Проверку правильности работы воздухоотборника «Компонент» необходимо ежемесячно проводить с использованием применяемых в данный момент работы сопел. Придерживаться порядка проведения проверки согласно техническому описанию.

Техническое обслуживание измерительных приборов и оборудования производится в соответствии с их эксплуатационной документацией.

Техническое обслуживание лаборатории проводится два раза в год. Выполняются следующие работы:

- очистка от пыли и грязи, наружных поверхностей павильона заборных люков, датчиков температуры и влажности;

- измерение сопротивления заземления лаборатории;

- проверка крепления датчиков скорости и направления ветра, температуры и влажности.

Воздухозаборные магистрали не реже одного раза в месяц необходимо промывать предварительно бензином БР-1 ГОСТ 443-76, затем спиртом ГОСТ 17299-78 и просушивать. Для промывки воздухозаборной магистрали необходимо:

1) отсоединить фторопластовый трубопровод; разъединить его на отдельные составные части (трубки);

2) закрыть один конец каждой трубки резиновой пробкой с полиэтиленовой прокладкой;

3) налить в каждую трубку бензин (1/2 по объему);

4) закрыть второй конец каждой трубки резиновой пробкой с полиэтиленовой прокладкой;

5) путем нескольких покачиваний промыть трубку;

6) вынуть одну из пробок и слить бензин.

Операции 3 - 6 повторить 2 - 3 раза.

Аналогично проводится промывка воздуховода спиртом - две промывки по 60 мл. Норма расхода спирта на один трубопровод - 120 мл. Просушку трубопровода производить с помощью пылесоса.

После промывки воздушных магистралей проверяется их герметичность. Для проверки герметичности газовых и пылевых каналов необходимо заглушить входные отверстия воздухозаборников с помощью резиновых пробок и колец, металлических дисков. Компрессор соединить с помощью тройника с выходами проверяемых каналов. Свободный штуцер тройника соединить через кран с манометром или вакуумметром. Соединение производится с использованием переходных резиновых трубок. Установить давление (разрежение), равное 7840 - 9810 Па (800 - 1000 мм рт. ст.), прекратить краном подачу (откачку) воздуха и одновременно отключить компрессор.

Следить за спадом (нарастанием) давления в течение 20 мин, который не должен превышать 980 Па (100 мм рт. ст.). Применяется компрессор от воздухоотборника «Компонент», входящий в состав лаборатории.

В случае натекания воздуха через соединения резиновых шлангов со штуцерами приборов необходимо обмотать эти соединения резиновой лентой толщиной 0,3 - 0,5 мм. Конец ленты закрепляется суровой ниткой или изоляционной лентой.

Натекание воздуха через фильтродержатель возможно из-за неплотного прижима накидной гайкой фильтра к фильтродержателю. В этом случае необходимо подложить дополнительные резиновые кольцевые прокладки над и под прижимным кольцом. Резьбовое соединение корпуса фильтродержателя с воронкообразной частью алонжа также может являться причиной натекания воздуха. Следует уплотнить это соединение резиновыми прокладками. Если натекание воздуха происходит через поврежденные шланги, необходимо их заменить.

Для проведения проверки работоспособности системы целесообразно перед каждым измерением поставить заглушку вместо фильтра и при полностью закрытом дросселе убедиться, что показания газового счетчика неизменны.

Для того чтобы проверить исправность работы воздухоотборника «Компонент», необходимо по шкалам реле времени и счетчика числа оборотов определить отработанную часть цикла; по сигнальным лампочкам проб определить пробы, отобранные без нарушения режима протягивания воздуха (инструкция по эксплуатации воздухоотборника «Компонент»).

Для проверки нуля газоанализатора ГМК-3 через него следует пропускать нулевой газ или азот в течение 15 - 20 мин при положении кранов «Нулевой газ». Записать нулевое показание ГМК-3. Расход газа установить с помощью индикатора расхода и вентиля «Байпас». Установку нуля производят с помощью ручки «Установка нуля».

Для проверки показаний газоанализатора по реперу краны установить в положение «Нулевой газ». Переключатель диапазонов установить в положение 0 - 40 мг/м³. Пропускать через газоанализатор нулевой газ или азот в течение 5 - 10 мин. Включить тумблер «Репер». Зафиксировать показания газоанализатора на репере. Если показания на репере отличаются от паспортного значения более чем на 5 % верхнего предела измерения произвести настройку газоанализатора.

Профилактический осмотр технического состояния автолаборатории «Атмосфера-II» осуществляется 2 раза в год. Он включает проверку технического состояния лаборатории, чистоты трубопроводов и распределителя, крепления багажника (платформы) к автомашине, крепления стендов и приборов в салоне, крепления мачты анеморумбометра и выдвижной штанги. Обнаруженные неисправности устраняются.

Метрологическая поверка средств измерений, входящих в состав лаборатории, должна осуществляться в соответствии с указаниями, изложенными в технических описаниях этих средств измерений.

Чистка воздухозаборных систем осуществляется так же, как в лабораториях «Пост-1» и «Пост-2».

Чистка элементов выдвижной штанги и мачты датчика анемометра-румбометра производится мягкой фланелью 2 раза в год. Установочные цапфы штанги смазывают смазкой ЦИАТИМ 201 ГОСТ 6267-74.

Наладка и регулировка всех систем отбора проб воздуха производится перед началом эксплуатации лаборатории и через каждые 3 месяца ее работы в «полевых» условиях.

При наладке и регулировании систем газозабора необходимо проверить прочность соединения штуцеров и трубопровода на перегородке, отделяющей вспомогательный отсек от приборного. Проверить надежность крепления трубопровода к распределителю. При обнаружении люфтов и неплотности в соединениях произвести их устранение затяжкой гаек на штуцерах. Регулирование скорости отбора проб воздуха производится в соответствии с требованиями, изложенными в технической документации аспираторов модели 822.

При наладке и регулировании системы пылезабора необходимо проверить качество сопряжения муфты пылевого патрона с конусом держателя, прочность соединения штуцеров и трубопровода на перегородке, отделяющей вспомогательный отсек от приборного, надежность крепления трубопровода к нагревателю и фланцам газового счетчика. При обнаружении люфтов и неплотностей в соединениях произвести их устранение затяжкой гаек на штуцерах. Регулирование скорости отбора проб пыли произвести при помощи дросселя на нижнем фланце газового счетчика.

При наладке и регулировании системы сажезабора необходимо проверить качество сопряжения муфты сажевого канала со штуцером держателя, сопряжение резиновой трубки сажевого канала со всеми штуцерами тракта. Регулирование скорости отбора проб на сажу производится в соответствии с требованиями, изложенными в технической документации аспираторов модели 822.

Методы устранения неисправностей в серийных изделиях лаборатории содержатся в эксплуатационной документации на данное изделие. Характерные неисправности автолаборатории «Атмосфера-II» и методы их устранения приведены в табл. 4.6.

Таблица 4.6

Характерные неисправности автолаборатории «Атмосфера-II» и методы их устранения

Периодичность проверки технического состояния, технического обслуживания и поверки комплектных лабораторий «Пост-1», «Пост-2» и «Атмосфера-II» приведены в табл. 4.7 - 4.10. Форма записи результатов проверки приборов и оборудования представлена в табл. 4.11.

Таблица 4.7

Периодичность (число раз) проверки технического состояния комплектных лабораторий

Таблица 4.8

Периодичность (число раз) технического обслуживания комплектных лабораторий

Таблица 4.9

Периодичность (число раз) поверки средств измерений, входящих в состав комплектных лабораторий

Таблица 4.10

Периодичность (число раз) технического обслуживания автолаборатории «Атмосфера-II»

Таблица 4.11

Форма журнала технического обслуживания приборов и оборудования ПНЗ (лаборатории)

5. ЛАБОРАТОРНЫЙ АНАЛИЗ АТМОСФЕРНОГО ВОЗДУХА ДЛЯ ОПРЕДЕЛЕНИЯ УРОВНЯ ЗАГРЯЗНЕНИЯ

5.1. ОБЩИЕ ВОПРОСЫ

Данный раздел содержит описание методик определения концентраций ряда наиболее распространенных примесей в атмосферном воздухе, рекомендуемых для применения на сети Госкомгидромета СССР, в службах Минздрава СССР и других ведомств, осуществляющих наблюдения за уровнем загрязнения атмосферы в населенных пунктах. Для определения концентраций ряда газообразных веществ помещено по две методики. Одна предусматривает отбор проб на пленочный сорбент, другая - в раствор, находящийся в барботере. Так как поглотительные приборы, заполненные пленочным сорбентом (сорбционные трубки), имеют ряд преимуществ по сравнению с поглотительными приборами барботажного типа (малые массу и габариты, относительно высокую прочность, высокую эффективность улавливания при меньшем расходе реактива, возможность отбора проб при отрицательной температуре воздуха и др.), то предпочтительны методы с их применением. Приведены также методики с использованием поглотительных приборов барботажного типа. Кроме того, в разделе помещено несколько методик, рекомендуемых к применению при проведении научных исследований и не предназначенных для получения режимной информации. Для ряда важных примесей одновременно с методиками, требующими специальной аппаратуры, редких реактивов или особенно высокой квалификации аналитиков, приводятся простые, хотя и менее точные методики анализа. Большая часть методик исследована метрологически, некоторые из них аттестованы и выпущены в виде руководящих документов (РД). При метрологическом исследовании были оценены систематическая и случайная составляющие погрешности. Для разных методик соотношения между этими составляющими различаются, однако для всех аттестованных методик результирующая погрешность не превышает ±25 %, что соответствует требованиям ГОСТ 17.2.4.02-81.

В Руководство включен также ряд давно используемых и хорошо зарекомендовавших себя методик, для которых метрологическое исследование не проводилось в требующемся в настоящее время объеме. Некоторые хроматографические методики, в которых используется неселективный детектор, помещены в приложении. Эти методики могут использоваться для анализа проб воздуха, отобранных вблизи предприятия, выбросы которого в атмосферу содержат помимо определяемого вещества только указанные в данной методике сопутствующие компоненты. При наличии других веществ необходимо предварительно оценить возможность их мешающего влияния.

Методики изложены в соответствии с требованиями ГОСТ 8.504-84 и РД 52.24-127-87. Разделы, общие для всех методик (условия выполнения измерений, общие положения по технике безопасности, требования к квалификации оператора, вычисление результатов измерений), объединены. Так как большая часть методик основана на фотометрическом методе анализа, это не отражено в названии. В остальных случаях метод указан. В названии многих методик отмечается способ отбора пробы воздуха.

В списке литературы помещены ссылки на работы, касающиеся последних модификаций методик, а также исходные руководящие документы.

5.1.1. Методы и средства измерения

Для наблюдения за загрязнением атмосферы в настоящем руководстве помещены методики, основанные на использовании следующих физико-химических и физических методов: фотоколориметрии, атомно-абсорбционной спектрофотометрии, рентгенофлуоресцентный, квазилинейчатых спектров люминесценции, потенциометрии, газовой хроматографии (ГХ).

Большая часть приведенных методик определения концентраций неорганических веществ и некоторых органических основана на фотометрическом методе анализа, включающем химическое преобразование определяемого вещества в окрашенное соединение и измерение оптической плотности его раствора. Наличие большого количества достаточно избирательных химических реакций, простота, доступность и надежность требующейся аппаратуры, высокая чувствительность и производительность делают этот метод особенно удобным для широкого использования при проведении серийных анализов проб, отобранных из воздуха.

Практически все приведенные в данном руководстве фотометрические методики разработаны с использованием двухлучевых фотоколориметров ФЭК-56, ФЭК-56М, предусматривающих уравнивание интенсивностей двух световых потоков при помощи переменной диафрагмы. В последнее время широкое распространение получили однолучевые фотоколориметры КФК-2 и КФК-2МП, КФК-3, которые имеют лучшие метрологические характеристики, проще в работе и, как правило, могут заменить ФЭК-56М. Следует отметить, что при использовании фильтрового прибора иной марки, чем это указано в методике, необходимо произвести подбор светофильтра. Способ подбора описан в инструкции к каждому фотоколориметру.

Применение вместо фотоколориметров спектрофотометров в ряде случаев дает возможность улучшить метрологические характеристики методик благодаря более точной настройке на максимум светопоглощения, однако их стоимость обычно существенно выше. Поэтому для проведения серийных анализов использование спектрофотометров в большинстве случаев не оправдано. Возможность достаточно точной настройки на нужную длину волны света, относительно невысокая стоимость, небольшие масса и габариты удачно сочетаются в фотометре КФК-3. Этот прибор имеет к тому же проточную кювету и предоставляет возможность вывода на встроенный дисплей или печатающее устройство результатов измерения сразу в единицах концентрации. Все это делает КФК-3 особенно удобным для проведения серийных анализов.

Еще большее снижение затрат труда на проведение анализа обеспечивают фотометры с автоматической подачей проб, установленных в специальные кассеты. При их использовании производительность повышается до 100 и более анализов подготовленных проб в час. Однако такие приборы целесообразно применять в лабораториях с большим объемом работ (не менее 35000 анализов в год).

В качестве основного метода определения концентрации металлов в аэрозолях и осадках рекомендуется атомно-абсорбционная спектрофотометрия с пламенной и термической ионизацией пробы. Этот метод, особенно тот вариант, в котором используется термическая атомизация, обладает достаточно высокой чувствительностью и позволяет определять большое число металлов.

Некоторую сложность представляет переход от определения одного металла к определению другого, поскольку при этом обычно требуется смена источника излучения. Поэтому при серийных анализах удобнее использовать несколько приборов, каждый из которых настроен на измерение концентрации одного металла. Атомно-абсорбционные спектрофотометры обеспечивают высокую производительность труда (несколько десятков проб в час), но имеют высокую стоимость. Это обусловливает целесообразность их использования только в специализированных централизованных лабораториях с большим объемом работ или в городах, где ввиду большой вероятности появления загрязняющих веществ в концентрациях выше ПДК, необходим оперативный анализ каждой пробы. Организацию централизованного контроля облегчает также простота пересылки проб аэрозолей, отобранных на фильтры и хорошая сохраняемость проб.

Метод рентгенофлуоресцентный с использованием полупроводникового детектора предназначен только для централизованных лабораторий. Он позволяет существенно увеличить объем информации, получаемой при анализе одной пробы, а также определять концентрацию таких вредных веществ, как мышьяк и селен. Кроме того, метод не требует специальной подготовки проб, они не портятся в процессе измерения и могут анализироваться повторно.

Наряду с атомно-абсорбционным и рентгенофлуоресцентным методом для определения ряда металлов приводятся фотометрические методики, не требующие сложной аппаратуры. Однако применять их следует лишь при невозможности использовать первые два метода.

Для некоторых соединений наряду с фотометрическими приведены потенциометрические методики анализа. Поскольку последние являются более простыми в исполнении и надежными, им следует отдать предпочтение при наличии соответствующей аппаратуры.

Для проведения режимных наблюдений за концентрациями 3, 4-бензпирена выбран вариант метода квазилинейчатых спектров люминесценции замороженных растворов с использованием единого стандарта. В то же время, для проведения научных исследований и для анализа проб, сильно загрязненных промышленными выбросами, приведен более сложный для серийного анализа вариант с использованием добавок. Для определения концентраций нескольких полиароматических углеводородов из одной пробы приведен метод высокоэффективной жидкостной хроматографии.

Для определения концентраций большинства органических веществ выбран метод газовой хроматографии. Его основным достоинством по сравнению с фотометрическим методом является возможность определения из одной пробы нескольких веществ, в том числе принадлежащих к одному гомологическому ряду. Кроме того, чувствительность хроматографического метода при определении концентраций многих веществ выше, чем чувствительность фотометрического. Он позволяет существенно расширить номенклатуру определяемых в атмосфере вредных примесей. Вместе с тем хроматографический метод имеет ряд ограничений, которые должны учитываться при планировании его использования: сложность и высокая стоимость аппаратуры, необходимость высококвалифицированного обслуживания и небольшая производительность (1 - 3 пробы в час).

Настройка хроматографа на каждую новую методику требует значительного времени и трудозатрат. В связи с этим хроматографы в первую очередь целесообразно применять в специализированных централизованных лабораториях, имеющих достаточное число приборов, чтобы каждый из них использовался для анализа одной группы веществ. Для определения ряда хлорированных углеводородов приведены две хроматографические методики, различающиеся вспомогательными устройствами.

По мере совершенствования приборов и методов в лаборатории периодически возникает необходимость перехода на новую методику. При переходе с одной методики измерения данного вещества или группы веществ на другую необходимо в каждой лаборатории провести параллельные анализы в течение не менее одного месяца для того, чтобы установить, имеются ли различия в результатах. При наличии расхождений необходимо проанализировать их причины и выяснить возможность установления переходного коэффициента для сохранения непрерывности ряда. Параллельные измерения следует производить тщательно, из одного воздуховода, предварительно проверив правильность работы расходомеров. Результаты измерений и их аналитическое обсуждение направляют в головную организацию для получения разрешения на переход к новой методике.

В каждой методике наряду с принципом метода измерения указаны конкретные средства измерения, с применением которых она разработана, однако они могут быть заменены аналогичными с погрешностями, не превышающими погрешность рекомендуемых. Применяемые средства измерений должны быть поверены (аттестованы) в сроки, установленные ГОСТ 8.002-71, иметь клеймо и свидетельство о поверке.

5.1.2. Требования к помещению и оборудованию лаборатории

Помещение для лаборатории должно быть по возможности просторным, удобным, светлым. Лабораторию не следует располагать на верхних этажах зданий, где заметна вибрация, а также вблизи источников, загрязняющих воздух, поскольку эти факторы неблагоприятно влияют на рабочие растворы и точные измерительные приборы и, следовательно, снижают точность анализа.

Помещение лаборатории должно соответствовать гигиеническим нормам, санитарным нормам СН 535-81 или ВСН-2-68 АН СССР и правилам техники безопасности. Средняя норма площади на каждого аналитика не менее 12 м², длина рабочего стола - 1,5 м, а при проведении массовых анализов - 3 м. Помещение лаборатории должно иметь большие окна, обеспечивающие достаточное освещение днем. Для вечернего освещения, помимо потолочных ламп, над каждым рабочим местом должен находиться источник света. Рекомендуется применить лампы дневного света.

В каждой лаборатории должна быть свежая дистиллированная вода, для получения которой необходимо иметь дистиллятор. При некоторых анализах требуется наличие бидистиллята или деминерализованной воды. Для ее получения в лаборатории должен иметься бидистиллятор или ионообменные колонки с катионитом и анионитом, через которые в случае необходимости пропускают дистиллированную воду. Каждая лаборатория должна быть оборудована подводкой технического тока и вытяжными шкафами, снабженными водопроводом и канализационным сливом.

Правильное размещение приборов в помещении лаборатории является одним из важных факторов, обеспечивающих удобные условия работы аналитиков, рациональное использование их рабочего времени, а также способствует и продлению срока службы приборов. В частности, аналитические весы желательно размещать в отдельной комнате.

Особое внимание должно быть уделено правильному хранению реактивов. Категорически запрещается размещать концентрированные растворы летучих веществ (соляную и азотную кислоты, растворы аммиака, фенола и т.д.) в помещениях, где проводятся анализы или находятся аппараты для очистки воды. Хранение рабочих растворов летучих реактивов (аммиака, формальдегида, фенола и др.) должно быть организовано так, чтобы исключить загрязнение одного другим или проб через воздух. Анализы, которые могут мешать один другому, следует проводить в разное время (например, при определении аммиака выделяются пары фенола, при определении диоксида серы - формальдегида, которые могут мешать при определении соответствующих веществ).

При проведении аналитических работ следует использовать поверенную на заводе мерную посуду не ниже второго класса точности. Совершенно недопустимо использовать общую посуду для проведения анализа разных веществ.

Примерный перечень приборов и оборудования для анализа атмосферного воздуха приведен в приложении 5.1. В каждой лаборатории желательно иметь специальную литературу, рекомендованную в приложении 5.2.

5.1.3. Требования безопасности

К проведению работ по отбору и анализу проб воздуха допускаются лица не моложе 18 лет, изучившие правила по технике безопасности, утвержденные в данной отрасли после проверки усвоения материала и проведения дополнительного инструктажа, учитывающего специфику проводимых работ. Работникам Госкомгидромета при этом следует руководствоваться «Правилами по технике безопасности при производстве наблюдений и работ на сети Госкомгидромета» (Гидрометеоиздат, 1983) и обратить особое внимание на разделы, касающиеся работ с электрическими установками, имеющими напряжение до 1000 В, сосудами, находящимися под давлением, и опасными химическими веществами, используемыми в лаборатории (концентрированными кислотами, щелочами, сильными окислителями, ядами и т.д.). Оператор должен быть подробно ознакомлен со специфическими свойствами и действием на организм конкретных химических веществ. Особое внимание должно быть уделено инструктажу и проверке знаний по правилам обращения с применяемыми в лаборатории веществами 1-го класса опасности (соединениями ртути и свинца, триоксидом хрома и т.д.), а также огнеопасными веществами. В частности, обработка сорбционных трубок растворами триоксида хрома или солей ртути должна производиться в резиновых перчатках под тягой.

Ответственность за технику безопасности на пунктах отбора проб и в лаборатории возлагается на заведующего лабораторией.

5.1.4. Требования к квалификации оператора

К работе в химической лаборатории наблюдения за загрязнением атмосферы (ЛНЗА) могут быть допущены лица, изучившие п. 5.1, раздел 4 и конкретные методики определения концентрации загрязняющих веществ, которые используются в данной лаборатории. Химический анализ проб может производить инженер или техник, имеющий химическое образование или опыт работы в химической лаборатории. Он должен тщательно изучить методики определения концентрации веществ, которые контролируются данной лабораторией, освоить технику работ на используемых при этом средствах измерения и оборудовании. Проверку знаний нового сотрудника лаборатории производит специально выделенная комиссия ЛНЗА.

К проведению анализов оператор может быть допущен, если: установленная им градуировочная характеристика (котангенс угла наклона) не отличается от действующей в лаборатории более чем на 10 %; отклонение от среднего единичного результата измерения концентрации раствора для градуировки, соответствующего середине измеряемого диапазона концентраций, не превышает ±10 %, а отклонение результата измерения контрольного раствора неизвестной концентрации не превышает ±15 % заданного значения.

5.1.5. Очистка химической посуды

Стеклянная посуда должна быть тщательно вымыта. При этом можно использовать как механические и физические способы очистки, так и химические. Посуду, используемую при анализе атмосферного воздуха на содержание H₂SO₄, Cr (VI), Cl^-, не следует очищать хромовой смесью. Наиболее пригодна для этих целей кальцинированная сода. Посуду, используемую при анализе органических веществ, следует промывать хромовой смесью (лучше предварительно слегка подогреть смесь). После такой обработки необходима очень тщательная отмывка от следов соединений хрома и серной кислоты. Если на стенках посуды имеется налет, посуду очищают (предварительно смочив 10 %-ным раствором мыла или тринатрийфосфата) щеткой или ершом и уже затем окончательно моют водой. Хорошо вымытую посуду обязательно два - три раза тщательно ополаскивают дистиллированной водой для удаления солей, содержащихся в водопроводной воде. Окончательную очистку посуды производят пропариванием. Обработку паром продолжают до тех пор, пока стенки очищаемой посуды не будут равномерно смачиваться водой. Если этого не наблюдается, то посуду следует вымыть заново. Абсорберы с пористой пластинкой не следует мыть водопроводной водой. Вымытую химическую посуду сушат в сушительном шкафу при температуре 80 - 100 °С. Мерную посуду сушить при нагревании нельзя. Посуду, используемую при анализе воздуха на содержание в нем 3,4-бензпирена, заливают хромовой смесью на 1 - 2 ч, затем промывают водопроводной и дистиллированной водой, сушат и после этого ополаскивают небольшим количеством (несколько см³) перегнанного н-гексана. Критерием чистоты посуды в этом случае является отсутствие свечения использованной для ополаскивания порции н-гексана при освещении ультрафиолетовым светом. Для анализа каждого вещества необходимо использовать отдельный комплект всей посуды.

5.1.6. Проверка мерной посуды

При проведении анализов следует использовать мерную посуду с клеймом поверки. При отсутствии клейма производит проверку градуировки новой мерной посуды по массе заполняющей ее дистиллированной воды. Для получения правильных результатов необходимо учесть тепловое расширение воды и стекла посуды, а также различие плотностей воды и использованного при взвешивании на воздухе разновеса, пользуясь табл. 5.1. Перед взвешиванием дистиллированную воду и посуду выдерживают в помещении весовой на менее 1 ч, чтобы они приняли температуру окружающего воздуха. Ошибка в измерении температуры окружающего воздуха на 1 °С приводит к ошибке в определении вместимости посуды примерно на 0,02 %.

Таблица 5.1

Масса воды (г), которая в стеклянной посуде занимает объем, равный 1000 см³

Для проверки вместимости пипетки набирают в нее воду до метки и сливают, держа пипетку в вертикальном положении и прикасаясь кончиком к стенке взвешенного заранее бюкса. Через 5 с после вытекания всей воды пипетку отводят, не встряхивая, от края бюкса. При выполнении анализов применяют этот же способ выливания жидкости из пипетки. Закрывают бюкс и взвешивают его с точностью до 0,001 г. Температуру воды принимают равной температуре воздуха. Производят не менее трех измерений, из которых находят среднее.

Пример

Масса воды в пипетке вместимостью 25,0 см³ при 23 °С и атмосферном давлении 742 мм рт. ст., согласно табл. 5.1, должна быть равной:

996,64×25/1000 = 24,916 г.

При взвешивании средняя масса воды в пипетке оказалась равной 24,884 г. Разница составляет: 24,916 - 24,884 = 0,032 (г). Таким образом, вместимость проверяемой пипетки на 0,032 см³ меньше и составляет: 25,0 - 0,032 = 24,968 (см³).

Для мерных пипеток допустимы следующие погрешности:

Вместимость, см³            1            2            5         10          25          50         100

Отклонение, см³         ±0,003   ±0,006    ±0,01   ±0,02     ±0,04     ±0,05     ±0,08

Пипетки, погрешность которых превышает допустимую, нельзя использовать для работы.

При проверке мерных колб, используя данные табл. 5.1, вычисляют массу, которую должна иметь вода в объеме колбы. На чашку технических весов помещают вымытую и высушенную колбу и разновес, соответствующий вычисленной массе воды в колбе, и уравновешивают другую чашку весов дробью или разновесом. Затем, убрав с первой чашки весов разновес, наливают в колбу воду до метки. Если равновесия нет, то добавляют или убирают разновес. Значение прибавленной или снятой массы и будет являться поправкой к номинальной вместимости колбы.

5.1.7 Фильтрование растворов и очистка реактивов

Все используемые для анализа растворы должны быть прозрачными. При фильтровании растворов, если эта операция обусловлена методикой анализа, следует применять бумажные фильтры, каждая партия которых проверена на отсутствие определяемого вещества. Для снижения трудозатрат при фильтровании применяется установка (черт. 5.1), позволяющая сберечь время оператора, так как при ее использовании не требуется наблюдения. Раствор, который следует профильтровать, наливают в колбу с длинным и узким горлом и прикрывают его сверху воронкой с фильтром. Затем, придерживая воронку, переворачивают колбу с воронкой, вставляют воронку в сосуд для сбора фильтрата и укрепляют колбу в штативе. Обязательным условием для этого способа фильтрования является то, что при проведении всех указанных операций горлышко колбы должно соприкасаться с фильтром. Для ускорения процесса фильтрования горлышко колбы можно приподнять, чтобы его обрез находился на 1 - 2 см ниже края фильтра. Для удаления нерастворимых частиц из растворов, приготавливаемых для определения анионов, которые могут содержаться в бумажных фильтрах (хлор-, фтор- и сульфат-ионов), следует использовать стеклянные фильтры или центрифугирование. То же относится и к удалению частиц из растворов проб.

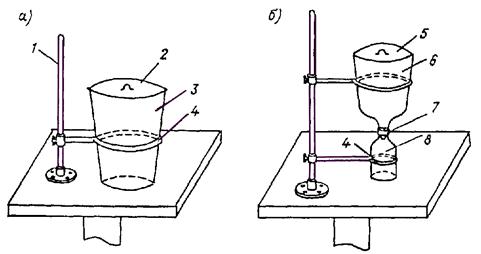

Установка для автоматического фильтрования растворов

Черт. 5.1

Дистиллированная вода, используемая при определении концентрации аммиака, ионов сульфата, хлорида и некоторых других соединений, должна подвергаться дополнительной очистке с помощью ионообменных смол - деионизации (деминерализации). С этой целью воду пропускают через колонку объемом 0,5 - 1 дм³, заполненную слоями сильнокислотного катионита (например, КУ 2) и слабоосновного анионита (например, ЭДЭ-10П). Размер (диаметр) зерен ионитов должен быть в пределах 0,2 - 0,4 мм. Перед смешиванием иониты подготавливают следующим образом. Тщательно промывают дистиллированной водой методом декантации, пока промывные воды не станут совершенно прозрачными. Затем каждый ионит отдельно загружают в колонку, дают набухнуть в воде в течение суток, промывают дистиллированной водой и производят «тренировку». Для этого катионит переводят в Н-форму путем пропускания 3-кратного объема соляной кислоты концентрацией 2 моль/дм³, затем промывают дистиллированной водой до нейтральных (по метиловому оранжевому) промывных вод, промывают 2 - 3-кратным объемом гидроксида натрия концентрацией 1 моль/дм³ и опять дистиллированной водой; такой цикл повторяют трижды. Последний раз катионит промывают соляной кислотой, оставляют в ней на ночь, затем промывают дистиллированной водой до нейтральных (по метиловому оранжевому) промывных вод.

Анионит переводят в OH-форму аналогично, обрабатывая его раствором гидроксида натрия концентрацией 1 моль/дм³, промывают водой до нейтральной (по фенолфталеину) реакции промывных вод, промывают 3-кратным объемом соляной кислоты концентрацией 2 моль/дм³ и опять дистиллированной водой. Цикл обработки повторяют трижды. Последний раз анионит промывают раствором гидроксида натрия, затем дистиллированной водой до нейтральной реакции промывных вод.

Для регенерации иониты извлекают из колонки и порознь обрабатывают катионит - соляной кислотой (2 моль/дм³), анионит - гидроксидом натрия (1 моль/дм³). Через слой ионита пропускают 3-кратный объем раствора, оставляют его на ночь в контакте с этим раствором (только катионит), а затем отмывают до нейтральной реакции промывных вод. Затем подготовленные иониты загружают в колонку, разделив их слои тампоном из стеклянной ваты, предварительно прокипяченой в растворе соляной кислоты (2 моль/дм³) и отмытой до нейтральных промывных вод горячей дистиллированной водой.

Перед загрузкой ионитов в колонку заливают дистиллированную воду, чтобы предотвратить возможность появления в слое воздушных пузырей. Сверху на слой ионита помещают тампон обработанной в кислоте стеклянной ваты и прижимают его сеткой из органического стекла, промытой дистиллированной водой. Схема установки для приготовления деминерализованной воды представлена на черт. 5.2. При необходимости очистки воды только от ионов аммония и металлов может использоваться колонка, содержащая только катионит. Расход воды через ионообменную колонку должен быть таким, чтобы можно было считать капли. При перерыве в работе колонки более 1 ч необходимо отбрасывать первые 5 - 10 см³ воды, чтобы промыть отводную трубку. В процессе эксплуатации колонки необходимо следить, чтобы в слой ионитов не попадал воздух. Ориентировочно килограмм ионитов позволяет очистить 0,5 - 1 м³ дистиллированной воды.

Реактивы, используемые при анализе воздуха на содержание и нем микропримесей различных веществ, должны иметь квалификацию х. ч., ч. д. а. и ос. ч. При отсутствии реактивов нужной квалификации, а также при длительном хранении изменяющих свойства реактивов, их необходимо подвергнуть очистке.

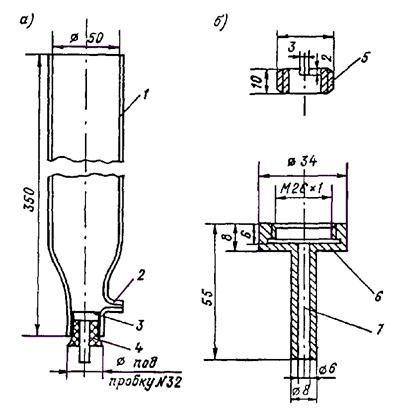

Установка для получения деминерализованной воды

1 - патрон с натронной известью; 2 - патрон с кристаллической щавелевой кислотой; 3 - резиновая пробка; 4 - дистиллированная вода; 5 - кран; 6 - колонка вместимостью 0,5 - 1,0 дм³; 7 - стеклянная вата; 8 - смесь катионита и анионита; 9 - пористая стеклянная пластина; 10 - поливинилхлоридная трубка.

Черт. 5.2

Используемый для работы с сорбционными трубками этиленгликоль не должен содержать перекисных соединений. Проверка производится путем добавления к 1 см³ этиленгликоля 5 см³ 1 %-ного свежеприготовленного раствора иодида калия и нескольких капель раствора крахмала. При появлении даже слабой окраски реактив не следует использовать. Для очистки этиленгликоля его пропускают через слой оксида алюминия (гамма-форма, ч., по ТУ 6-09-3428-78). Сорбент помещают в бюретку с пористой стеклянной пластиной, снабженную стеклянным краном или зажимом. На пористую пластину помещают небольшой ватный тампон для удерживания частиц оксида алюминия. Вначале смешивают 20 см³ оксида алюминия со 100 см³ воды в стакане, взмучивают полученную смесь, вливают в бюретку и дают осесть. Сливают воду так, чтобы она только покрывала слой сорбента (нужно следить, чтобы вода не опустилась ниже слоя сорбента). Наливают в бюретку этиленгликоль и пропускают его через слой сорбента. Первую порцию 10 см³ отбрасывают, а остальной реактив используют для приготовления раствора. После пропускания каждых 100 см³ этиленгликоля контролируют полноту его очистки. При появлении следов перекиси в очищенном этиленгликоле сорбент следует заменить. После тщательной отмывки водой от поглощенной перекиси и сушки сорбент можно использовать повторно.

5.1.8. Проверка правильности измерения оптической плотности окрашенных растворов при фотометрическом анализе

Для проверки исправности измерительного прибора, применяемого при фотометрическом анализе, в межповерочный период при отсутствии в их комплекте контрольных светофильтров рекомендуется использовать раствор, имеющий постоянное значение оптической плотности в течение длительного промежутка времени. Для его приготовления растворяют в мерной колбе вместимостью 1 дм³ навеску 0,04 г химически чистого хромата калия в растворе гидроксида калия концентрацией 0,05 моль/дм³. Полученный раствор тщательно перемешивают и, не фильтруя, применяют для проверки фотоэлектроколориметра. В табл. 5.2 помещены данные для проверки ФЭК-56 при использовании кювет с расстоянием между гранями 10 мм. Результаты измерений могут несколько отличаться от приведенных из-за различия спектральных характеристик светофильтров одного номера для разных экземпляров приборов.

Значения оптической плотности записывают в специальный журнал ежемесячно для контроля работы фотоэлектроколориметра. Если при измерении они будут отличаться более, чем не 0,02 от среднего значения за несколько месяцев, то необходимо, проверив качество приготовленного реактива на других фотоэлектроколориметрах, произвести юстировку лампы, проверить чистоту деталей в оптических каналах, а при отсутствии улучшения произвести ремонт прибора и его поверку. Аналогично проверяют фотометрические приборы других марок; измерения производят на длинах волн, по возможности близких к указанным в табл. 5.2.

Таблица 5.2

Значения оптической плотности стандарта спектрального пропускания для проверки ФЭК-56

Не реже одного раза в неделю, следует проверить правильность установки осветителя в приборе и чувствительность, согласно инструкции, приложенной к прибору.

На точность результатов измерений большое влияние оказывает чистота рабочих граней кювет. Перед каждым измерением их необходимо протирать батистом. Использование других тканей недопустимо, так как на гранях кюветы могут образоваться мелкие царапины или остаться ворсинки. Очистку стенок кювет от осадка следует производить кусочком поролона, обернутым вокруг деревянной палочки и смоченным моющим средством. Хромовую смесь для очистки кювет применять нельзя. Во время работы кюветы следует брать руками только за нерабочие грани, а после заполнения раствором внимательно следить за отсутствием на стенках кювет даже мельчайших пузырьков воздуха. При серийных измерениях следует периодически осматривать находящуюся в приборе сравнительную или проточную рабочую кювету, поскольку в жидкости могут образоваться пузырьки газа, что приведет к неверным результатам. После окончания работы кюветы должны быть тщательно вымыты и заполнены дистиллированной водой или (при длительных перерывах в работе) высушены.

5.1.9. Приготовление растворов для установления градуировочной характеристики

При приготовлении растворов реактивов необходимо учитывать требования ГОСТ 4212-76, ГОСТ 4517-77, ГОСТ 4919.1-77, ГОСТ 4912.2-77. К точности приготовления растворов, являющихся основой при установлении градуировочной характеристики, предъявляются особенно высокие требования.

1) Для приготовления растворов следует применять соединения в виде стандартных образцов, а при их отсутствии - реактивы квалификации не ниже ч. д. а., имеющие этикетку с указанием содержания основного вещества и примесей; использование случайных и старых реактивов недопустимо.

2) При приготовлении растворов из порошкообразных негигроскопичных веществ заданные навески отвешивают на аналитических весах на часовом стекле. В мерную колбу навеску с часового стекла переводят только через воронку, вставленную в горлышко мерной колбы. Часовое стекло после перенесения навески в колбу, не вынимая из воронки, тщательно промывают указанной в конкретной методике жидкостью.

3) Гигроскопичные вещества взвешивают в бюксе с притертой крышкой или в маленькой пробирке. При этом взвешиваемое вещество вносят в емкость один раз и тотчас закрывают крышкой во избежание увлажнения вещества на воздухе. В мерную колбу навеску переводят, как описано в перечислении 2, затем рассчитывают концентрацию получившегося раствора и последующим разведением готовят раствор необходимой концентрации.

4) При приготовлении градуировочных растворов из жидких веществ их вносят по каплям в мерную колбу. Предварительно в колбу не менее чем до половины наливают растворитель и взвешивают на аналитических весах. Перед взвешиванием колбу тщательно вытирают снаружи. Для внесения вещества используют пипетку с оттянутым кончиком. Навеску жидкого вещества вносят в мерную колбу таким образом, чтобы оно сразу попадало в растворитель, а не стекало по стенкам колбы. Определяют массу введенной жидкости по увеличению массы колбы, рассчитывают концентрацию полученного раствора и последующим разведением готовят раствор необходимой концентрации.

5.1.10. Установление градуировочной характеристики

Для каждого вещества, концентрацию которого определяют, в соответствующей методике указаны способы приготовления растворов, применяемых при установлении градуировочной характеристики используемых приборов. Пример оформления градуировочной характеристики приведен на черт. 5.3. На графике обязательно должны указываться следующие данные: определяемое вещество, метод анализа, марка прибора, заводской номер прибора, условия определения (например, при фотометрическом методе номер светофильтра и расстояние между рабочими гранями кюветы), число и фамилия аналитика.

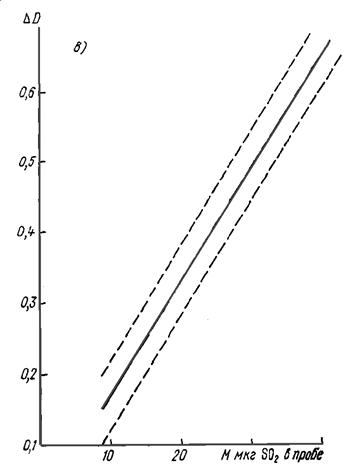

Пример оформления градуировочной характеристики

Фотометрическое определение диоксида серы (метод с парарозанилином). ФЭК-56М № 60903; светофильтр № 7; кювета 10,051 мм

Установлена: 22.01.86 Ивановой А.А.

Подпись

Проверена: 28.02.86 Ивановой А.А.

Подпись

Черт. 5.3

При установлении градуировочной характеристики, если результат какого-либо измерения отличается от среднего арифметического значения для данной точки более чем на ±15 % (если в методике не указан иной критерий отбраковки), то его не принимают во внимание и повторяют измерение в этой точке, приготовив новый раствор для градуировки. При графическом изображении градуировочной характеристики соотношение масштабов по координатным осям должно быть таким, чтобы ее наклон был близким к 45°.

Следует отметить, что градуировочная характеристика для однолучевых фотоколориметров (например, КФК-2) при измерении с обратными шкалами (т.е. в случаях, когда оптическая плотность окрашенных растворов при увеличении концентрации определяемого вещества не возрастает, а снижается) начинается не от нуля, а от максимального значения оптической плотности, соответствующего «нулевому раствору». Чувствительность однолучевых приборов оказывается при этом ниже, чем двухлучевых. Поэтому в данном случае следует применять либо двухлучевые приборы (например, ФЭК-56М), либо однолучевые с встроенным микропроцессором (КФК-2МП, КФК-3).

При установлении градуировочной характеристики для нового прибора сначала подбирают светофильтр или длину волны, обеспечивающие максимальную разность между оптическими плотностями нулевого и одного из окрашенных растворов.

Градуировочную характеристику проверяют не реже одного раза в квартал и обязательно после смены каждого реактива. В ряде методов градуировочная характеристика должна устанавливаться по одной или нескольким точкам перед началом каждой серии измерений.

Оптическая плотность кювет фотоколориметров после их продолжительной эксплуатации может изменяться. Поэтому установление градуировочной характеристики следует начинать с измерения оптической плотности дистиллированной воды, которой заполняют измерительную и сравнительную кюветы. Если оптические плотности кювет различаются, то в качестве измерительной выбирают кювету, дающую большее значение (во избежание появления систематической отрицательной ошибки). С этой кюветой устанавливают градуировочную характеристику, и в нее заливают анализируемые растворы при измерениях.

5.1.11. Подготовка поглотительных приборов барботажного типа

Поглотительные приборы перед заполнением растворами очищают, как описано в п. 5.1.5, используя при промывке только дистиллированную воду. На корпус прибора наносят чернилами для письма по стеклу или пластинкой из титана метку, соответствующую объему 6 см³ (для V-образных поглотительных приборов - на узком колене). Для этого в поглотительный прибор заливают 6 см³ дистиллированной воды и удаляют воздух, находящийся под пористой пластинкой, используя резиновую грушу. (При нанесении метки необходимо следить за тем, чтобы уровень раствора в обоих коленах был одинаковым, а метка имела бы ширину не более 1 мм). После отбора пробы уровень жидкости в приборе доводят до метки, также предварительно удалив воздушный пузырь из-под пористой пластинки. Поглотительные приборы Рыхтера градуируют, наливая в каждый по 6 см³ дистиллированной воды, и наносят метки по наружному мениску. При отсутствии чернил для письма по стеклу метку наносят черной тушью, в которую добавлен сахар, и после просыхания метку заклеивают прозрачной липкой лентой на лавсановой основе (используется для склеивания магнитофонных лент).

В чистые отградуированные поглотительные приборы заливают поглотительный раствор в количестве, указанном в применяемой методике. Заполнение поглотительных приборов производят с помощью установки, приведенной на черт. 5.4. После заполнения поглотительный прибор ставят в штатив (черт. 5.5), закрывают заглушками и помещают в ящик для транспортировки.

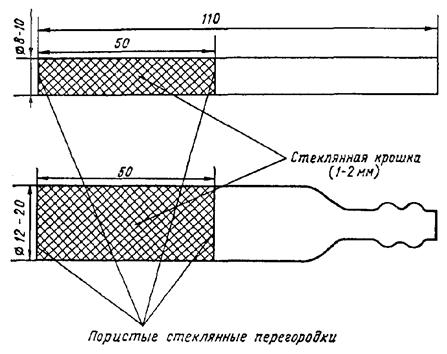

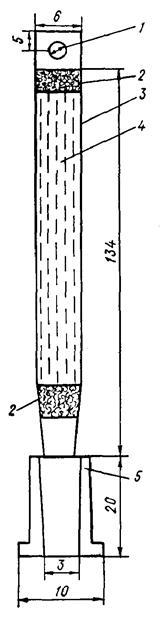

5.1.12. Подготовка сорбционных трубок с пленочным сорбентом

При подготовке к отбору проб новые сорбционные трубки (СТ) подвергают внешнему осмотру и отбраковывают экземпляры, заполненные стеклянными гранулами, размер которых не соответствует номеру трубки: 1 - 2 мм для трубок с маркировкой «1» и «2» и 2 - 3 мм для трубок с маркировкой «3». Затем их промывают.

При первой промывке СТ помещают в высокий стеклянный стакан, заливают дистиллированной водой и кипятят, меняя воду 2 - 3 раза. Затем трубки промывают еще 2 - 3 раза дистиллированной водой и сушат при температуре 100 - 120 °С. После каждого анализа трубки тщательно промывают горячей дистиллированной водой, кипятят и не менее трех раз ополаскивают. Один раз в неделю их кипятят в 5 %-ном растворе кальцинированной соды и затем промывают дистиллированной водой. При загрязнении не отмывающимися водой органическими веществами трубки очищают кипячением в 5 %-ном растворе кальцинированной соды, а затем тщательно промывают водой описанным способом.

Установка для заполнения поглотительных приборов раствором

1 - бутыль с поглотительным раствором; 2 - бюретка; 3 - кран; 4 - поливинилхлоридная трубка; 5 - поглотительный прибор.

Черт. 5.4

Штатив для поглотительных приборов

Черт. 5.5

Перед отбором проб слой стеклянных гранул в СТ обрабатывают в лаборатории абсорбирующим раствором. Раствор заливают в чистую сухую пробирку или маленький стаканчик в количестве, необходимом для обработки нужной партии СТ. Остатки раствора выливают. Недопустимо хранение этого раствора в открытой посуде более 15 мин и повторное использование посуды без промывки.

Обработку СТ можно осуществлять двумя способами. При первом способе в абсорбирующий раствор реактива неглубоко (на 3 - 5 мм) погружают конец трубки со стеклянными гранулами и осторожно засасывают при помощи резиновой груши № 1 или № 2 столько раствора, чтобы весь слой гранул и верхняя перегородка были смочены. Затем трубку вынимают из раствора и несколькими резкими сжатиями груши выдувают излишек жидкости в другую емкость. Необходимо следить за тем, чтобы раствор не попал внутрь груши! В этом случае грушей можно пользоваться только после ее тщательной промывки дистиллированной водой и высушивания при 100 °С. Нежелательно также, чтобы раствор смачивал трубку выше верхней перегородки, т.е. выше слоя сорбента.

При втором способе в трубку заливают со стороны сорбента требуемое количество раствора, указанное в методике (обычно 0,2 - 0,3 см³ на 1 см³ слоя стеклянных гранул). При помощи резиновой груши, присоединенной к пустому концу СТ, раствор осторожно перемещают по слою гранул, добиваясь их равномерного смачивания. Эту операцию необходимо производить аккуратно, поскольку при наличии плохо смоченных участков эффективность улавливания вещества при отборе проб может значительно снизиться. Избыток раствора выдувают.

Обработанную раствором трубку очень тщательно обтирают снаружи чистой фильтровальной бумагой (в том числе с торца, опускавшегося в жидкость), закрывают заглушками (например отрезками резинового шланга с полиэтиленовой или стеклянной пробкой) встык к СТ. При отсутствии таких заглушек на концы трубок могут надеваться колпачки из полиэтиленовой пленки, плотно закрепляемые на трубке резиновыми кольцами. Однако в последнем случае срок хранения трубок до отбора пробы не должен превышать 1 - 2 сут. Особенно тщательно должны герметизироваться СТ, подготовленные для отбора проб на диоксид азота и аммиак. На маркированную часть СТ наклеивают номер, написанный на кусочке лейкопластыря, или пишут простым карандашом на матированном кружке и вкладывают в полиэтиленовый мешок для транспортировки на пункт отбора.

Одновременно с партией рабочих СТ тем же раствором дорабатывают шесть «нулевых» трубок, три из которых транспортируются на посты наблюдений вместе с остальными СТ и с ними же возвращаются. В тех случаях, когда в результате длительных (не менее месяца) наблюдений установлено, что нулевые пробы, транспортируемые на пост, не отличаются от нулевых проб, оставленных в лаборатории, для данного вещества транспортировку нулевых проб на пост можно прекратить (кроме СТ на аммиак и сероуглерод, которые должны транспортироваться на пункт всегда) и оставлять их в лаборатории. Трубки и заглушки должны использоваться всегда для анализов только одних и тех же примесей.

Поскольку растворы для обработки большей части СТ содержат ядовитые или едкие вещества (концентрированные растворы щелочей, кислоты и т.п.), эту обработку необходимо проводить, защитив глаза, под тягой, в резиновых перчатках. В случае попадания растворов на руки, немедленно принимать меры в соответствии с правилами техники безопасности.

Подготовку поглотительных приборов следует производить в чистом помещении, чтобы исключить загрязнение проб в лаборатории. В случае отсутствия отдельной комнаты с вытяжным шкафом, необходимо готовить пробы в самом начале рабочего дня, после хорошего проветривания помещения. Совершенно недопустимо одновременно с подготовкой поглотительных приборов в той же комнате проводить анализы с использованием летучих реактивов, содержащих, например, фенол, аммиак, соляную кислоту и т.п.

Подготовка сорбционных трубок, заполненных адсорбентами, описана в конкретных методиках.

5.1.13. Подготовка аэрозольных фильтров

При подготовке к отбору проб для определения массовой концентрации аэрозолей фильтры выдерживают в открытых пакетах в течение суток в эксикаторе с осушителем (хлоридом кальция). Затем извлекают из пакета пинцетом, взвешивают на аналитических весах с точностью до 0,1 мг, снова вкладывают в пакет и записывают на нем массу фильтра и его номер. Те же данные вносят в рабочий журнал. Фильтры хранят в сухом помещении при комнатной температуре в условиях, исключающих попадание на них пыли.

Для предупреждения влияния электростатического заряда фильтром на точность взвешивания, фильтры на чашке весов покрывают сверху предварительно взвешенным кружочком из алюминиевой фольги.

5.1.14. Условия выполнения измерений

При выполнении измерений в лаборатории, согласно ГОСТ 15150-69, должны быть соблюдены следующие условия¹

температура воздуха (20 ± 10) °С;

атмосферное давление 84,0 - 106,7 кПа; (630 - 800 мм рт. ст.);

влажность воздуха не более 80 % при температуре 25 °С.

¹ Если в паспорте используемых средств измерений или в методике указаны более узкие диапазоны, то они должны быть соблюдены.

5.1.15. Нормы точности измерений

Относительная суммарная погрешность измерения массовой концентрации определяемых веществ в атмосферном воздухе, согласно ГОСТ 17.2.4.02-81, не должна превышать ±25 %.

В каждой методике указано наибольшее значение этой погрешности, либо установленное при метрологической аттестации, приведенной с участием органов метрологической службы и оформленной документально, либо по результатам метрологического исследования автором методики. В ряде давно используемых и хорошо себя зарекомендовавших методик указано, что их погрешность, по экспертным оценкам, не превышает ±25 %.

Методики, рекомендованные к применению при ограниченном числе сопутствующих примесей, помещены в приложении 5.3.

5.1.16. Вычисление результата измерений

Все результаты измерений заносят в рабочий журнал (см. приложение 5.4).

Для получения сравнимых результатов определения концентраций примесей объем пробы воздуха, взятого для анализа, приводят к нормальным условиям: температуре t = 0 °С, (T₀ = 273 К) и давлению P₀ = 760 мм рт. ст. (101,3 кПа).

Расчет производят по формуле:

¹ Если в паспорте используемых средств измерений или в методике указаны более узкие диапазоны, то они должны быть соблюдены.

                          (1)

где V₀ - объем отобранной пробы воздуха, приведенный к нормальным условиям, дм³;

u - расход воздуха при отборе пробы, дм³/мин;

V - объем пробы воздуха, измеренный при отборе, дм³;

t - температура воздуха на входе в ротаметр или счетчик (не на улице!), °С;

τ¹ и τ² - время начала и конца отбора пробы;

P - атмосферное давление при отборе пробы воздуха, кПа или мм рт. ст.;

K - коэффициент пересчета (при измерении P в кПа K = 2,7, а при измерении P в мм рт. ст. K = 0,358).

Для приведения объема пробы воздуха к нормальным условиям можно также использовать более простую формулу:

V₀ = K'V,                                                          (2)

где V₀ и V - означают то же, что в формуле (1); K' - коэффициент пересчета, найденный по табл. 5.3.

При отборе проб воздуха с помощью автоматических воздухоотборников «Компонент», АВ-1, а также электроаспираторов ЭА-2С, ЭА-2СМ, ЭА-3 температура воздуха, поступающего в измерительную часть прибора, регулируется. Поэтому для приведения к нормальным условиям объема проб воздуха, отобранных при помощи «Компонента» и АВ-1, формулах (1) и (2) следует использовать t = 20 °С.

Для электроаспираторов ЭА-2С, ЭА-2СМ и ЭА-3 терморегулирование включается только при температуре ниже 20 °С. Поэтому при пониженной температуре наружного воздуха и включенном терморегулировании в расчетах t = 20 °С. При выключенном терморегуляторе или более высокой температуре в расчетах должно использоваться действительное значение температуры, отсчитываемое по встроенному в электроаспираторы термометру.

Для определения среднесуточной температуры при отборе проб аэрозолей с выключенным терморегулятором используют запись значений температуры на ленте самописца метеокомплекса КСП-4. Рассчитывают среднюю температуру из ее мгновенных значений через каждые 3 ч, а для электроаспиратора ЭА-2С, работающего в циклическом режиме, - в моменты начала и конца рабочей части каждого цикла.

Среднее значение атмосферного давления при отборе среднесуточной пробы рассчитывают по формуле:

Р = (Р_н + Р_к)/2,                                                             (3)

где Р_н и Р_к - значения атмосферного давления в начале и конце отбора пробы. Концентрацию загрязняющего вещества в воздухе (мг/м³) находят по одной из формул:

                                                                (4)

                                                                   (5)

                                                              (6)

где ρ - концентрация загрязняющего вещества в воздухе, мг/м³;

m - масса загрязняющего вещества, найденная по градуировочной характеристике в объеме раствора, взятого на анализ, мкг;

Таблица 5.3

Коэффициенты пересчета для приведения объема воздуха к нормальным условиям

υ_a - объем раствора, взятого на анализ, см³;

υ_р - общий объем раствора пробы, см³;

V₀ - объем пробы воздуха, приведенный к нормальным условиям, дм³;

m₁ - масса загрязняющего вещества во вcей пробе, мкг;

K_э - эмпирический поправочный коэффициент.

Используемая при расчете концентрации загрязняющего вещества формула зависит от конкретной схемы проведения анализа, и ссылка на нее дается в каждой методике.

Примечания:

1. Концентрацию металлов и 3,4-бензпирена в воздухе обычно выражает в мкг/м³. Для перевода мкг/м³ в мг/м³ производят деление на 1000.

2. В том случае, если отбор проб воздуха проводился в два последовательно соединенных поглотительных прибора, общую массу m находят, суммируя результаты, полученные для обеих анализируемых проб.

3. Результаты измерений, составляющие менее 1/3 нижнего предела диапазона определяемых концентраций, считаются недостоверными и принимаются за нуль.

Ориентировочные затраты времени на проведение химического анализа см. в приложении 5.5.

5.2. МЕТОДИКИ ОПРЕДЕЛЕНИЯ МАССОВОЙ КОНЦЕНТРАЦИИ НЕОРГАНИЧЕСКИХ ВЕЩЕСТВ

5.2.1. Азотсодержащие соединения

5.2.1.1. Аммиак: отбор проб в барботеры [20]

Метод предназначен для определения в атмосферном воздухе концентрации аммиака в диапазоне 0,01 - 2,5 мг/м³ при объеме пробы 40 дм³. Используется для измерения разовых и среднесуточных концентраций.

Определению мешают примеси ароматических аминов и формальдегида, не мешают: диоксид серы при массовой концентрации до 1,8 мг/м³, сероводород - до 0,35 мг/м³, диоксид азота - до 0,3 мг/м³, железо трехвалентное - до 25 мг/м³, медь - до 10 мг/м³, свинец двухвалентный - до 7 мг/м³, цинк - до 10 мг/м³.

1. Нормы точности измерений

По экспертным оценкам, при определении концентрации аммиака в атмосферном воздухе в диапазоне 0,01 - 2,5 мг/м³ суммарная погрешность не превышает ±25 %.

2. Метод измерения

Метод основан на улавливании аммиака из воздуха раствором кислоты и его фотометрическом определении по индофенолу, образующемуся в результате взаимодействия аммония с гипохлоритом и фенолом в присутствии нитропруссида натрия.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы и материалы.

3.2. Средства измерений

Спектрофотометр или фотоэлектроколориметр

КФК-2, КФК-2МП, КФК-3

Весы аналитические ВЛА-200                                               по ГОСТ 24104-80Е

Меры массы                                                                              по ГОСТ 7328-82Е

Секундомер; класс 3; цена деления

секундной шкалы 0,2 с                                                                 по ГОСТ 5072-79Е

Термометр лабораторный шкальный ТЛ-2;

пределы 0 - 55 °С; цена деления 1 °С                                         по ГОСТ 215-73Е

Барометр-анероид М-67                                                          по ТУ 2504-1797-75

Электроаспиратор ЭА-1; погрешность

±10 %; Госреестр № 5997-77                                                        по ТУ 26-11-1414-78

Колбы мерные                                                                          по ГОСТ 1770-74Е

2-50-2        - 7 шт.

2-100-2      - 5 шт.

2-1000-2    - 1 шт.

Пипетки                                                                                    по ГОСТ 20292-74Е

4-2-1          - 5 шт.

3-1-5          - 3 шт.

6-2-10        - 2 шт.

4-2-2          - 2 шт.

6-2-25        - 1 шт.

Бюретки 3-2-25 - 2 шт.                                                             по ГОСТ 20292-74Е

3.3. Вспомогательные устройства

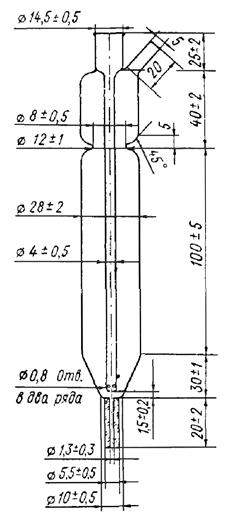

Поглотительные приборы Рыхтера                                       по ТУ 25-11-1136-75

Фильтродержатели для фильтров АФА-В-10

изготовитель ВО «Изотоп»

Воронка Бюхнера

Пробирки с притертыми пробками                                       по ГОСТ 1770-74Е

вместимостью 10 см³ из стекла

«пирекс» или боросиликатного

3.4. Материалы

Фильтры АФА-В-10, изготовитель ВО «Изотоп»

Трубка резиновая полувакуумная, тип 1                               по ГОСТ 5496-57

Фильтры «синяя лента»                                                          по ТУ 6-09-1678-77

3.5. Реактивы

Аммония хлорид, х. ч.                                                             по ГОСТ 3773-72

Вода дистиллированная деионизированная

Известь хлорная                                                                       по ГОСТ 1692-85

Калия иодид, х. ч.                                                                    по ГОСТ 4232-74

Кислота салициловая, ч. (HOC₆, COOH)                              по ГОСТ 5844-51

Кислота серная (ρ = 1,84 г/см³) х. ч.                                       по ГОСТ 4204-77

Крахмал растворимый                                                             по ГОСТ 10163-76

Натрия гидроксид, х. ч.                                                           по ГОСТ 4328-77

Натрий серноватистокислый (тиосульфат),                         по ТУ 6-09-2540-72

0,1 моль/дм³, стандарт-титр (Na₂S₂O₃)

Натрия нитропруссид (Na₂[Fe(CN)₅ NO]), импортный

Натрия карбонат, х. ч.                                                             по ГОСТ 83-79

Сильнокислотный катионит

Фенол, ч. д. а. (C₆H₅OH)                                                          по ГОСТ 6417-72

Щавелевая кислота, х. ч. (C₂H₄O₄)                                         по ГОСТ 22180-76

4. Требования безопасности

См. п. 5.1.3.

Все работы по перегонке фенола и приготовлению фенольного реактива нужно проводить под тягой.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14.

7. Подготовка к выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов, установление градуировочной характеристики, отбор пробы воздуха.

7.2. Приготовление растворов

1) Вода дистиллированная, неионизированная. При измерении концентраций аммиака в атмосферном воздухе используется только свежеприготовленная деионизированная вода (см. п. 5.1.7).

2) Поглотительный раствор 0,5 см³ серной кислоты (ρ = 1,84 г/см³) растворяют в 1 дм³ деионизированной воды. Раствор хранят в склянке с тубусом. Склянка закрыта пробкой со стеклянной трубкой, заполненной кристаллами щавелевой кислоты.

3) Калия иодид, 10 %-ный раствор. 10 г иодида калия растворяют в деионизированной воде. Объем доводят до 100 см³ водой.

4) Кислота серная, раствор 1:9. К 90 см³ деионизированной воды осторожно прибавляют 10 см³ концентрированной серной кислоты.

5) Триосульфат натрия, раствор (0,1 моль/дм³). Готовят из стандарт-титра.

6) Фенольный реактив. 5 г свежеперегнанного фенола, 0,025 г нитропруссида натрия, 0,1 г салициловой кислоты растворяют в 100 см³ воды. Реактив пригоден к употреблению в течение 6 мес при хранении в холодильнике (температура 4 - 6 °С) в герметичной упаковке.

Примечание. Температура кипения фенола 181,4 °С, поэтому при перегонке необходима теплоизоляция верхней части колбы. Первую и последнюю трети отогнанного фенола отбрасывают, а среднюю фракцию собирают в пробирку с притертой пробкой.

7) Крахмал, 0,5 %-ный раствор. 0,25 г крахмала перемешивают с 10 см³ воды до получения равномерной взвеси. К 40 см³ воды, нагретой до 60 - 70 °С, прибавляют при непрерывном помешивании взвесь крахмала, кипятят 1 мин и охлаждают.

8) Раствор гипохлорита. 100 г порошкообразной хлорной извести размешивают в течение 15 мин со 170 см³ деионизированной воды, прибавляют 70 г карбоната натрия, растворенного в 170 см³ воды. При этом масса вначале загустевает, затем разжижается. Ее фильтруют под вакуумом на воронке Бюхнера через фильтр «синяя лента» и в фильтрате определяют массовую долю «активного» хлора. Для этого 20 см³ раствора переносят в колбу для титрования с притертой пробкой, прибавляют 10 см³ раствора серной кислоты 1:9 и 10 см³ 10 %-ного раствора иодида калия. Колбу закрывают и оставляют на 10 мин в темном месте. Выделившийся иод титруют раствором тиосульфата натрия концентрацией 0,1 моль/дм³ до получения слабо-желтой окраски. Прибавив несколько капель раствора крахмала, продолжают титрование до обесцвечивания раствора. 1 см³ раствора тиосульфата натрия концентрацией 0,1 моль/дм³ соответствует массе хлора 0,00354 г. Раствор гипохлорита должен иметь массовую долю «активного» хлора 0,6 - 0,8 % (т.е. 0,006 - 0,008 г/см³). При меньшей доле хлора для приготовления раствора следует взять большую массу хлорной извести, при большей - разбавить полученный раствор деионизированной водой.

9) Гипохлоритный реактив. К 100 см³ раствора гипохлорита (см. перечисление 8) добавляют 4 г гидроксида натрия. В случае выпадения осадка раствор фильтруют под вакуумом.

9а) Гипохлоритный реактив можно приготовить также следующим образом: 10 г гидроксида натрия и 11,7 г хлорида натрия растворяют в 100 см³ деионизированной воды, насыщенной хлором с массовой долей 0,6 - 0,8 %. Реактив пригоден к употреблению в течение 6 мес.

10) Исходный раствор для градуировки (ρ = 100 мкг/см³). 0,3141 г хлорида аммония, высушенного при температуре 100 °С, помещают в мерную колбу вместимостью 1000 см³, доводят объем до метки деионизированной водой и тщательно перемешивают. Полученный раствор хлорида аммония соответствует раствору с массовой концентрацией аммиака 100 мкг/см³. Он пригоден в течение 2 мес.

11) Рабочий раствор для градуировки (ρ = 1 мкг/см³). 10 см³ исходного раствора (см. перечисление 10) разбавляют в мерной колбе до 1000 см³ водой. Раствор готовят перед использованием.

7.3. Установление градуировочной характеристики.

Градуировочную характеристику, выражающую зависимость оптической плотности раствора от массы аммиака в пробе устанавливают по пяти сериям растворов для градуировки. Каждую серию, состоящую из шести растворов, готовят из свежеприготовленного раствора хлорида аммония (см. п. 7.2., перечисление 11).

Растворы для установления градуировочной характеристики готовят в мерных колбах вместимостью 50 см³. Для этого в каждую колбу вливают рабочий раствор для градуировки в соответствии с табл. 5.4, доводят объем деионизированной водой до метки и тщательно перемешивают.

Таблица 5.4

Растворы для установления градуировочной характеристики при определении концентрации аммиака

Номер раствора для градуировки	1	2	3	4	5	6
Объем рабочего раствора (ρ = 1 мкг/см3), см3	1	2	4	6	10	20
Соответствует массе аммиака в 5 см3 раствора, мкг	0,1	0,2	0,4	0,6	1,0	2,0

Для установления градуировочной характеристики отбирают в пробирки по 5 см³ каждого раствора для градуировки, 1 см³ фенольного реактива, перемешивают, вносят 0,5 см³ гипохлоритного реактива и опять перемешивают. Одновременно готовят нулевой раствор: 5 см³ деионизированной воды, к которой прибавляют эти же реактивы, за исключением растворов для градуировки. Через 2 ч измеряют оптическую плотность по отношению к воде при 625 нм в кюветах с расстоянием между рабочими гранями 5 мм.

7.5. Отбор проб

Для определения разовой концентрации аммиака исследуемый воздух аспирируют с расходом 2,0 дм³/мин в течение 20 мин через поглотительный прибор, содержащий 10 см³ поглотительного раствора. Для определения среднесуточных концентраций отбирают 4 - 8 разовых проб за 24 ч.

С целью задержки аэрозоли солей аммония перед поглотительным прибором устанавливают фильтродержатель с фильтром АФА-В-10. Все соединительные трубки должны быть изготовлены из фторопласта или стекла и соединяться встык резиновыми муфтами. Необходимо тщательно следить за тем, чтобы внутренняя поверхность соединительных трубок была сухой во избежание сорбции аммиака. При отборе проб на открытом воздухе эффективное поглощение аммиака обеспечивается в диапазоне температур 0 - 40 °С.

8. Выполнение измерений

Уровень раствора в поглотительном приборе доводят до 10 см³ деионизированной водой, раствор переливают в пробирку. Часть пробы объемом 0,2 - 5 см³ (обычно 1,0 см³) переводят в пробирку с притертой пробкой, доводят объем до 5 см³ поглотительным раствором и добавляют 1 см³ фенольного реактива. Все перемешивают, вносят 0,5 см³ гипохлоритного реактива и опять перемешивают. Через 2 ч измеряют оптическую плотность в кюветах с расстоянием между гранями 5 мм при длине волны 625 нм относительно воды. Одновременно готовят три нулевые пробы. Для этого к 5 см³ поглотительного раствора добавляют последовательно все реактивы, что при анализе проб. Среднее значение оптической плотности нулевой пробы не должно превышать 0,2. При проведении анализа необходимо тщательно следить за чистотой посуды, заглушек и измерительных кювет, качеством воды и реактивов. Массу аммиака в пробе определяют с помощью установленной градуировочной характеристики по разности оптической плотности растворов пробы и средней оптической плотности нулевых проб.

Примечания:

1. Следует использовать пробирки из стекла «пирекс» или боросиликатного.

2. После каждого анализа посуду обрабатывают соляной кислотой (1:1), кипятят в деионизированной воде, промывают деионизированной водой и сушат при 200 °С. Пробирки со шлифами, не вынимая из сушильного шкафа, охлаждают до 60 - 70 °С, закрывают нагретыми пробками, вкладывают в эксикатор для охлаждения.

5.2.1.2. Аммиак: отбор проб на пленочный сорбент [8]

Методика предназначена для определения концентрации аммиака в атмосферном воздухе населенных пунктов в диапазоне 0,03 - 6,0 мг/м³ при объеме пробы воздуха 40 дм³. Используется для измерения разовых и среднесуточных концентраций.

1. Нормы точности измерений

При определении концентрации аммиака в атмосферном воздухе в диапазоне 0,03 - 6,0 мг/м³ установленная суммарная погрешность при доверительной вероятности 0,95 не превышает ±15 %.

2. Метод измерения

Метод основан на улавливании аммиака из воздуха пленочным хемосорбентом и фотометрическом определении его по индофенолу, образующемуся в результате взаимодействия аммония с гипохлоритом и фенолом в присутствии нитропруссида натрия.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы и материалы.

3.2. Средства измерений

Фотоэлектроколориметр или спектрофотометр

Весы аналитические ВЛА-200                                                    по ГОСТ 24104-80Е

Меры массы                                                                                   по ГОСТ 7328-82Е

Секундомер; класс 3; цена деления

секундной шкалы 0,2 с                                                                     по ГОСТ 5072-79Е

Термометр лабораторный шкальный ТЛ-2;

пределы 0 - 55 °С; цена деления 1 °С                                              по ГОСТ 215-73Е

Барометр-анероид М-67                                                               по ТУ 2504-1797-75

Электроаспиратор ЭА-1; погрешность

±10 %; Госреестр № 5997-77                                                            по ТУ 26-11-1414-78

Колбы мерные                                                                               по ГОСТ 1770-74Е

2-50-2        - 7 шт.

2-100-2      - 5 шт.

2-1000-2    - 1 шт.

Пипетки                                                                                         по ГОСТ 20292-74Е

4-2-1          - 5 шт.

3-1-5          - 3 шт.

6-2-10        - 2 шт.

4-2-2          - 2 шт.

6-2-25        - 1 шт.

Бюретки 3-2-25 - 2 шт.                                                                  по ГОСТ 20292-74Е

3.3. Вспомогательные устройства

Трубки сорбционные СТ 112 (маркировка 1)                            по ТУ 25-1110.039-82

Фильтродержатели для фильтров

АФА-В-10, изготовитель ВО «Изотоп»

Воронка Бюхнера

3.4. Материалы

Фильтры АФА-В-10, изготовитель ВО «Изотоп»

Трубка резиновая полувакуумная, тип 1                                   по ГОСТ 5496-57

Фильтры «синяя лента»                                                               по ТУ 6-09-1678-77

3.5. Реактивы

Аммония хлорид, х. ч.                                                                  по ГОСТ 3773-72

Вода дистиллированная деионизированная

Глицерин, х. ч.                                                                              по ГОСТ 6259-75

Известь хлорная                                                                            по ГОСТ 1692-85

Кислота салициловая, ч.                                                              по ГОСТ 5844-51

Кислота серная (ρ = 1,83 г/см³), х. ч.                                           по ГОСТ 4204-77

Крахмал, ч.                                                                                    по ГОСТ 10163-02

Натрия гидроксид, х. ч.                                                                по ГОСТ 4328-77

Натрий серноватистокислый (тиосульфат),

0,1 моль/дм³, (0,1 н.) стандарт-титр                                                 по ТУ 6-09-2540-72

Натрия нитропруссид, импортный

Натрия карбонат, х. ч.                                                                  по ГОСТ 83-79

Сильнокислотный катионит

Фенол, ч. д. а.                                                                                по ГОСТ 6417-72

4. Требования безопасности

См. п. 5.1.3.

Все работы по перегонке фенола и приготовлению фенольного реактива необходимо проводить под тягой.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14.

7. Подготовка к выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов, установление градуировочной характеристики, подготовка сорбционных трубок к работе, отбор проб воздуха.

7.2. Приготовление растворов

1) Вода дистиллированная, деионизированная. При измерении концентраций аммиака в атмосферном воздухе используется только свежеприготовленная деионизированная вода (см. п. 5.1.7).

2) Калия иодид, 10 %-ный раствор. 10 г иодида калия растворяют в деионизированной воде. Объем доводят до 100 см³ водой.

3) Кислота серная, раствор 1:9. К 90 см³ деионизированной воды осторожно прибавляют 10 см³ концентрированной серной кислоты.

4) Тиосульфат натрия, 0,1 моль/дм³. Готовят из стандарт-титра.

5) Фенольный реактив. 5 г свежеперегнанного фенола, 0,025 г нитопруссида натрия, 0,1 г салициловой кислоты растворяют в 100 см³ воды. Реактив пригоден к употреблению в течение шести месяцев при хранении в холодильнике (температура 4 - 6 °С) в герметичной упаковке.

Примечание. Температура кипения фенола 181,4 °С, поэтому при перегонке необходима теплоизоляция верхней части колбы. Первую треть отогнанного фенола отбрасывают, а среднюю фракцию собирают в пробирку с притертой пробкой.

6) Крахмал, 0,5 %-ный раствор. 0,25 г крахмала перемешивают с 10 см³ воды до получения равномерной взвеси. К 40 см³ воды, нагретой до 60 - 70 °С, прибавляют при непрерывном перемешивании взвесь крахмала, кипятят 1 мин и охлаждают.

7) Раствор гипохлорита. 100 г порошкообразной хлорной извести размешивают в течение 15 мин с 170 см³ деионизированной воды, прибавляют 70 г карбоната натрия, растворенного в 170 см³ воды. При этом масса сначала загустевает, затем разжижается. Жидкость фильтруют под вакуумом на воронке Бюхнера через фильтр «синяя лента» и в фильтрате определяют массовую долю «активного» хлора. Для этого 20 см³ раствора переносят в колбу для титрования с притертой пробкой, прибавляют 10 см³ раствора серной кислоты 1:9 и 10 см³ 10 %-ного раствора иодида калия. Колбу закрывают и оставляют на 10 мин в темном месте. Выделившийся иод титруют раствором тиосульфата натрия концентрацией 0,1 моль/дм³ до получения слабо-желтой окраски. Прибавив несколько капель раствора крахмала, продолжают титрование до обесцвечивания раствора. 1 см³ такого раствора тиосульфата соответствует массе хлора 0,00354 г. Раствор гипохлорита должен иметь массовую долю «активного» хлора от 0,6 до 0,8 % (т.е. 0,006 - 0,008 г/см³). При меньшей доле хлора для приготовления раствора следует взять соответственно большую массу хлорной извести, при большей - разбавить полученный раствор деионизированной водой.

8) Гипохлоритный реактив. К 100 см³ раствора гипохлорита добавляют 4 г гидроксида натрия. В случае выпадения осадка раствор фильтруют под вакуумом.

9) Исходный раствор для градуировки (ρ = 100 мкг/см³). Навеску 0,3141 г хлорида аммония, высушенного при температуре 100 °С, помещают в мерную колбу вместимостью 1000 см³, доводят объем до метки деионизированной водой и тщательно перемешивают. Полученный раствор хлорида аммония соответствует раствору с массовой концентрацией аммиака 100 мкг/см³. Он пригоден в течение двух месяцев.

10) Рабочий раствор для градуировки (ρ = 1 мкг/см³). 10 см³ исходного раствора (см. перечисление 9) разбавляют в мерной колбе до 1000 см³ водой. Раствор готовят перед использованием.

11) Раствор для обработки сорбционных трубок. В цилиндре вместимостью 100 см³ растворяют в 50 см³ воды 5,4 см³ концентрированной серной кислоты, после охлаждения раствора к нему приливают 12 см³ глицерина и доводят объем до 100 см³ деионизированной водой.

12) Раствор для разбавления. 1,7 см³ раствора (см. перечисление 11) разбавляют в мерной колбе деионизированной водой до 100 см³.

7.3. Установление градуировочной характеристики.

Градуировочную характеристику, выражающую зависимость оптической плотности раствора от массы аммиака в анализируемой пробе, устанавливают по пяти сериям растворов для градуировки. Каждую серию, состоящую из шести растворов, готовят из свежеприготовленного раствора хлорида аммония (см. п. 7.2, перечисление 10).

Растворы для установления градуировочной характеристики готовят в мерных колбах вместимостью 50 см³. Для этого в каждую колбу вливают рабочий раствор для градуировки в соответствии с табл. 5.5, доводят объем деионизированной водой до метки и тщательно перемешивают.

Таблица 5.5

Растворы для установления градуировочной характеристики при определении концентрации аммиака

Номер раствора для градуировки	1	2	3	4	5	6
Объем рабочего раствора (ρ = 1 мкг/см3), см3	1	2	4	6	10	20
Соответствует массе аммиака в 5 см3 раствора, мкг	0,1	0,2	0,4	0,6	1,0	2,0

Для установления градуировочной характеристики отбирают в пробирки по 5 см³ каждого градуировочного раствора, добавляют 0,1 см³ раствора для обработки сорбционных трубок, 1 см³ фенольного реактива, перемешивают, вносят 0,5 см³ гипохлоритного реактива и опять перемешивают. Одновременно готовят нулевой раствор: 5 см³ деионизированной воды, к которой добавлены эти же реактивы, за исключением растворов для градуировки. Через 2 ч измеряют оптическую плотность при 625 нм по отношению к воде в кюветах шириной 5 мм.

7.4. Подготовка сорбционных трубок. Чистые трубки, предназначенные для отбора проб воздуха и три трубки, которые используют в качестве нулевых, обрабатывают абсорбирующим раствором (см. п. 7.2, перечисление 11) согласно п. 5.1.12 тщательно вытирают снаружи чистой фильтровальной бумагой, закрывают заглушками, упаковывают в полиэтиленовые пакеты и отправляют на пункт отбора проб. Срок хранения пропитанных трубок в герметичной упаковке не более недели.

7.5. Отбор проб

Для определения разовой концентрации аммиака исследуемый воздух аспирируют с расходом 2,0 дм³/мин в течение 20 мин через сорбционную трубку, подготовленную к отбору. Сорбционная трубка должна быть укреплена в вертикальном положении слоем сорбента вниз. Для определения среднесуточных концентраций отбирают 4 - 8 разовых проб за 24 ч. Сорбционные трубки сразу после отбора закрывают заглушками.

С. целью задержки аэрозоля солей аммония перед сорбционной трубкой устанавливают фильтродержатель с фильтром АФА-В-10. Все соединительные трубки должны быть изготовлены из фторопласта или стекла и соединяться встык резиновыми муфтами. Во избежание сорбции аммиака необходимо тщательно следить за тем, чтобы внутренняя поверхность соединительных трубок была сухой. При отборе проб на открытом воздухе эффективное поглощение аммиака обеспечивается в диапазоне температур от минус 20 до 40 °С.

8. Выполнение измерений

Сорбционную трубку помещают в пробирку и заливают 6 см³ воды. Путем прокачивания воды через сорбент при помощи резиновой груши переводят пробу в раствор и вынимают трубку из пробирки. Для анализа 1,0 см³ этого раствора переносят в другую пробирку и доводят раствором для разбавления (см. п. 7.2, перечисление 12) до объема 5 см³. Если ожидаются большие концентрации, то объем раствора пробы, может быть уменьшен до 0,1 см³. Затем в пробирку добавляют 1 см³ фенольного реактива, перемешивают, вносят 0,5 см³ гипохлоритного реактива и опять перемешивают.

Одновременно анализируют три нулевые пробы из партии подготовленных к отбору. Через 2 ч измеряют оптическую плотность относительно воды в кюветах шириной 5 мм при длине волны 625 нм. Время от добавления последнего реактива до измерения оптической плотности всех проб должно быть одинаковым. Среднее значение оптической плотности нулевой пробы не должно превышать 0,04. В противном случае следует заменить реактивы, загрязненные аммиаком. При проведении анализа необходимо тщательно следить за чистотой посуды, заглушек и измерительных кювет, качеством воды и реактивов.

Массу аммиака в пробе определяют с помощью установленной градуировочной характеристики по разности результатов измерений оптической плотности растворов пробы и средней оптической плотности нулевых проб.

Рекомендации по очистке посуды см. примечания к п. 8 методики 5.2.1.1.

9. Вычисление результата измерений

См. п. 5.1.16, формулу (4).

5.2.1.3. Диоксид азота: отбор проб на пленочный сорбент [42, 50]

Методика¹ предназначена для определения концентрации диоксида азота в атмосферном воздухе населенных пунктов в диапазоне 0,02 - 1,40 мг/м³ при объеме пробы воздуха 5 дм³. Используется для измерения разовых и среднесуточных концентраций.

¹ Методика аттестована в ГГО. Свидетельство № 218.

1. Нормы точности измерений

При определении концентрации диоксида азота в атмосферном воздухе в диапазоне 0,02 - 1,40 мг/м³ установленная суммарная погрешность при доверительной вероятности 0,95 не превышает ±18 %.

2. Метод измерения

Метод основан на улавливании диоксида азота из воздуха пленочным хемосорбентом и фотометрическом определении образующегося нитрит-иона по азокрасителю, получающемуся в результате взаимодействия нитрит-иона с сульфаниловой кислотой и I-нафтиламином.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы.

3.2. Средства измерений

Фотоэлектроколориметр или спектрофотометр

Весы аналитические ВЛР-200                                         по ГОСТ 24104-80Е

Меры массы                                                                       по ГОСТ 7328-82Е

Секундомер, класс 3; цена деления

секундной шкалы 0,2 с                                                         по ГОСТ 5072-79Е

Барометр анероид М-67                                                   по ТУ 2504-1797-75

Термометр лабораторный шкальный ТЛ-2;

пределы 0 - 55 °С; цена деления 1 °С                                  по ГОСТ 215-73Е

Электроаспиратор ЭА-1;

погрешность ± 10 %; Госреестр № 5997-77                        по ТУ 25-11-1414-78

Колбы мерные                                                                   по ГОСТ 1770-74Е

2-100-2      - 3 шт.

2-50-2        - 8 шт.

Пипетки                                                                             по ГОСТ 20292-74Е

4-2-1          - 4 шт.

6-2-5          - 2 шт.

6-2-10        - 1 шт.

3.3. Вспомогательные устройства

Трубки сорбционные СТ 212 (маркировка 2)                по ТУ 25-1110-039-82

3.4. Реактивы

Калия иодид, х. ч.                                                             по ГОСТ 4232-74

Кислота сульфаниловая, ч. д. а.                                      по ГОСТ 5821-78

Кислота уксусная, ч. д. а.                                                 по ГОСТ 10164-75

Натрия гидроксид                                                             по ГОСТ 4328-77

Натрия нитрит, х. ч.                                                         по ГОСТ 4197-74

Натрия гидроортоарсенит, ч.                                          по ТУ 6-09-2792-78

или натрия метаарсенит, ч.                                              по ТУ 6-09-2791-78

I-нафтиламин, ч. д. а.                                                       по ГОСТ 8827-74

Этиленгликоль, ч. д. а.                                                     по ГОСТ 10164-75

4. Требования безопасности

См. п. 5.1.3.

Реактивы, в состав которых входят соединения мышьяка, должны храниться в склянках с надписью «Яд» в специальных закрывающихся на ключ металлических ящиках.

Подготовка сорбционных трубок к отбору проб, связанная с обработкой их раствором, содержащим арсенит натрия, должна проводиться под тягой.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14

7. Подготовка к. выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов, установление градуировочной характеристики, подготовка сорбционных трубок, отбор проб воздуха.

7.2. Приготовление растворов

1) Раствор для обработки сорбционных трубок. 40 г иодида калия растворяют в 35 см³ дистиллированной воды и прибавляют 15 см³ этиленгликоля. Отдельно растворяют в 10 см³ воды 0,177 г гидроортоарсенита натрия (Na₂HAsO₃) и 0,042 г гидроксида натрия. Оба раствора сливают вместе. Полученный раствор сохраняется в темном месте в течение 14 сут.

При использовании метаарсенита натрия (NaAsO₂) в 10 см³ воды растворяют 0,13 г метаарсенита натрия и 0,08 г гидроксида натрия. Полученный раствор смешивают с раствором иодида калия.

Примечания:

1. Для приготовления раствора для обработки СТ можно использовать и другие формы трехвалентного мышьяка. Например, при наличии мышьяковистого ангидрида (As₂O₃) следует взять 0,10 г As₂O₃ и добавить 0,125 г гидроксида натрия.

2. Этиленгликоль не должен содержать окислителей (способ проверки см. п. 5.1.7).

3. При проведении суточных отборов проб концентрацию соли мышьяка в растворе для обработки СТ увеличивают в 10 раз.

2) Кислота уксусная, 12 %-ный раствор. К 500 - 600 см³ воды приливают 120 см³ концентрированной уксусной кислоты, перемешивают и объем раствора доводят водой до 1000 см³.

3) Кислота сульфаниловая. В 150 см³ 12 %-ной уксусной кислоты растворяют 0,5 г сульфаниловой кислоты.

4) I-нафтиламин. 0,2 г I-нафтиламина растворяют в 20 см³ воды при нагревании на водяной бане до образования лиловых пятен на дне колбы. Раствор сливают в темную склянку, оставляя осадок в колбе. В склянку с раствором I-нафтиламина вливают 150 см³ 12 %-ного раствора уксусной кислоты.

5) Составной реактив. Перед употреблением смешивают растворы сульфаниловой кислоты и I-нафтиламина в отношении 1:1.

6) Исходный раствор нитрита натрия для градуировки (ρ = 1 мг/см³). 0,1500 г нитрита натрия, предварительно высушенного при 60 °С в течение 2 ч, растворяют в мерной колбе вместимостью 100 см³ в дистиллированной воде. Полученный раствор нитрита натрия соответствует раствору с массовой концентрацией диоксида азота 1 мг/см³. Раствор сохраняется в течение 4 сут.

7) Рабочий раствор А (ρ = 10 мкг/см³). 1 см³ исходного раствора для градуировки разбавляют в мерной колбе вместимостью 100 см³ дистиллированной водой.

8) Рабочий раствор Б (ρ = 1 мкг/см³). 10 см³ раствора А разводят в мерной колбе вместимостью 100 см³ дистиллированной водой.

Рабочие растворы А и Б готовят перед применением.

7.3. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость оптической плотности от массы диоксида азота в анализируемом объеме пробы, устанавливают по растворам для градуировки, приготовленным в пяти сериях. Каждую серию, состоящую из семи растворов для градуировки, готовят из свежеприготовленного рабочего раствора нитрита натрия.

Растворы для градуировки готовят в мерных колбах вместимостью 50 см³, для чего в каждую колбу приливают по 25 - 30 см³ дистиллированной воды, рабочий раствор согласно табл. 5.6, по 2 см³ раствора для обработки сорбционных трубок, доводят до метки дистиллированной водой и тщательно перемешивают.

Таблица 5.6

Растворы для установления градуировочной характеристики при определении оксида и диоксида азота

Для установления градуировочной характеристики отбирают по 5 см³ каждого раствора в пробирки, с интервалом 1 - 2 мин приливают по 0,5 см³ составного реактива и содержимое пробирок взбалтывают. Через 20 мин определяют оптическую плотность растворов по отношению к воде. Измерения производят в кюветах с расстоянием между гранями 10 мм при длине волны 520 нм. Одновременно готовят нулевой раствор: к 5 см³ дистиллированной воды приливают 0,2 см³ раствора для обработки сорбционных трубок и 0,5 см³ составного реактива. Проводят измерение оптической плотности трех параллельно приготовленных нулевых растворов. Среднее значение оптической плотности не должно превышать 0,02. В противном случае необходимо проверить чистоту посуды, измерительных кювет, качество воды, приготовленных реактивов.

7.4. Подготовка сорбционных трубок.

Чистые трубки, предназначенные для отбора проб, и те, которые используют в качестве нулевых, обрабатывают 0,3 см³ абсорбирующего раствора (см. п. 7.2, перечисление 1) согласно п. 5.1.12 (способ 2), тщательно вытирают снаружи чистой фильтровальной бумагой, сразу же закрывают заглушками и упаковывают в полиэтиленовые пакеты. Срок хранения обработанных трубок в герметичной упаковке не более 7 сут.

7.5. Отбор проб

Для определения разовой концентрации диоксида азота исследуемый воздух аспирируют с расходом 0,25 дм³/мин в течение 20 мин через сорбционную трубку, подготовленную к отбору. Сорбционная трубка должна быть укреплена вертикально, слоем сорбента вниз. Воздух должен идти снизу вверх. Отбор проб можно проводить в диапазоне температур воздуха от минус 30 до 40 °С. Пробы в герметичной упаковке могут сохраняться в течение 20 сут. Для определения среднесуточных концентраций отбирают 4 - 8 разовых проб за 24 ч.

8. Выполнение измерений

Сорбционную трубку помещают в пробирку и заливают 6 см³ воды. Путем нескольких прокачиваний воды через сорбент (при помощи резиновой груши) переводят пробу в раствор, выдувают остатки раствора и вынимают трубку из пробирки. Для анализа 5 см³ раствора переносят в другую пробирку. К этому раствору добавляют 0,5 см³ составного реактива и встряхивают. Через 20 мин определяют оптическую плотность раствора. Каждый раз одновременно аналогично пробе анализируют нулевую пробу - сорбционную трубку из партии подготовленных к отбору трубок. Массу диоксида азота в пробе находят с помощью градуировочной характеристики по разности оптических плотностей растворов пробы и нулевого.

9. Вычисление результата измерений

См. п. 5.1.16, формулу (4).

5.2.1.4. Диоксид азота: отбор проб в барботеры [17, 53]

Методика предназначена для определения концентрации диоксида азота в атмосферном воздухе населенных пунктов, в диапазоне 0,02 - 1,40 мг/м³ при объеме пробы воздуха 5 дм³. Используется для измерения разовых концентраций.

1. Нормы точности измерений

По экспертным оценкам, при определении концентрации диоксида азота в атмосферном воздухе в диапазоне 0,02 - 1,40 мг/м³ суммарная погрешность не превышает ±25 %.

2. Метод измерения

Метод основан на улавливании диоксида азота из воздуха раствором иодида калия. Образующийся нитрит-ион определяется фотометрически по азокрасителю, получающемуся в результате взаимодействия нитрит-иона с сульфаниловой кислотой и I-нафтиламином.

3. Средства изменений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерения, вспомогательные устройства, реактивы.

3.2. Средства измерений

См. методику 5.2.1.3, п. 3.2.

3.3. Вспомогательные устройства

U - образный поглотитель с пористой

стеклянной пластинкой типа ПП                                      по ТУ 25-11-1136-75

3.4. Реактивы

Калия иодид, ч.                                                               по ГОСТ 4232-74

Кислота уксусная, х. ч.                                                  по ГОСТ 62-75

Натрия нитрит, х ч.                                                        по ГОСТ 4197-74

I-нафтиламин, ч. д. а.                                                     по ГОСТ 8827-74

4. Требования безопасности

См. в п. 5.1.3.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14.

7 Подготовка к выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов, установление градуировочной характеристики, отбор пробы воздуха, подготовка пробы к анализу.

7.2. Приготовление растворов

1) Поглотительный раствор. 40 г иодида калия растворяют в 500 см³ воды. Полученный раствор должен быть бесцветным и храниться в банке из темного стекла. Срок хранения 2 недели.

2) Натрий сернистокислый, 0,06 %-ный раствор. 0,03 r сернистокислого натрия растворяют в 50 см³ воды. Раствор готовят перед анализом.

Приготовление остальных растворов см. методику 5.2.13 п. 7.2. перечисления 2 - 8.

7.3. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость оптической плотности от массы диоксида азота в анализируемом объеме пробы, строят по растворам для градуировки, приготовленным в пяти сериях. Каждую серию, состоящую из семи растворов для градуировки, готовят из свежеприготовленного рабочего раствора нитрита натрия. Растворы для градуировки готовят в мерных колбах вместимостью 50 см³, для чего в каждую колбу приливают по 25 - 30 см³ поглотительного раствора, рабочие растворы согласно табл. 5.7. доводят до метки поглотительным раствором и тщательно перемешивают. Для установления градуировочной характеристики отбирают по 5 см³ каждого раствора в пробирки и с интервалом 1 - 2 мин приливают по 0,5 см³ составного реактива. Содержимое пробирок энергично встряхивают и через 20 мин (непосредственно перед измерением) в пробирки приливают по 5 капель 0,06 %-ного раствора сернистокислого натрия и еще раз встряхивают. Измеряют оптическую плотность растворов относительно воды в кюветах с расстоянием между рабочими гранями 10 мм при длине волны 540 нм.

Таблица 5.7

Растворы для установления градуировочной характеристики при определении концентрации оксида и диоксида азота

Одновременно с приготовлением растворов для градуировки готовят нулевой раствор, содержащий те же реактивы, кроме определяемого вещества. Для этого к 5 см³ поглотительного раствора приливают 0,5 см³ составного реактива. Проводят измерение оптической плотности трех параллельно приготовленных нулевых растворов. Среднее значение оптической плотности не должно превышать 0,02. Если оно больше 0,02, необходимо проверить чистоту посуды, измерительных кювет, качество воды и реактивов.

7.4. Отбор проб

Для определения разовой концентрации диоксида азота исследуемый воздух аспирируют с расходом 0,25 дм³/мин и течение 20 мин через U-образный поглотительный прибор с пористой пластиной, наполненный 6 см³ поглотительного раствора. Во время отбора пробы избегают освещения поглотительного прибора прямыми солнечными лучами. Срок хранения проб не более 2 сут.

8. Выполнение измерений

Уровень раствора в поглотительном приборе доводят дистиллированной водой до метки 6 см³. 5 см³ раствора каждой пробы переносят в пробирку и выполняют все операции анализа согласно п. 7.3. Одновременно измеряют оптическую плотность нулевой пробы, для чего анализируют 5 см³ поглотительного раствора. Значение оптической плотности нулевого раствора должно быть не более 0,02. Массу диоксида азота в пробах находят с помощью градуировочной характеристики по разности оптических плотностей растворов пробы и нулевого.

9. Вычисление результата измерений

См. п. 5.1.16, формулу (4).

5.2.1.5. Оксид азота: отбор проб на пленочный сорбент [42]

Методика предназначена для определения концентрации оксида азота в атмосферном воздухе населенных пунктов в диапазоне концентраций от 0,016 до 0,94 мг/м³ при отборе пробы воздуха объемом 5 дм³. Используется для измерения разовых и среднесуточных концентраций.

1. Нормы точности измерений

По экспертным оценкам при определении концентрации оксида азота в атмосферном воздухе в диапазоне концентраций 0,016 до 0,94 мг/м³ суммарная погрешность не превышает ±25 %.

2. Метод измерений

Метод основан на окислении оксида азота с последующим улавливанием образующегося диоксида азота пленочным хемосорбентом и фотометрическом определении по азокрасителю, получающемуся в результате взаимодействия нитрит-иона с сульфаниловой кислотой и I-нафтиламином.

3. Средства измерения, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы и материалы.

3.2. Средства измерения

См. п. 3.2 методики 5.2.1.3.

3.3. Вспомогательные устройства

Трубка сорбционная СТ 212 (маркировка 2)                        по ТУ 25-1110-039-82.

Колонка сорбционная стеклянная (трубка длиной 150 мм и внутренним диаметром 20 мм с патрубками наружным диаметром 9 мм).

3.4. Реактивы

Инертный пористый носитель (сферохром-1, порохром и др.) с размером зерен 0,3 - 0,5 мм

Натрия ацетат (плавленый) ч.                                                по ТУ 6-09246-76

Триэтаноламин ч.                                                                     по ТУ 6-09-2448-72

Хрома оксид (VI) ч. д. а.                                                         по ГОСТ 3776-78

Все остальные реактивы указаны в п. 3.4 методики п. 5.2.1.3.

4. Требования безопасности

См. п. 5.1.3.

Реактивы, в состав которых входят соединения мышьяка, должны храниться в склянках с надписью «Яд» в закрывающихся на ключ металлических ящиках. Работы с оксидом хрома (VI) и I-нафтиламином, а также подготовка сорбционных трубок к отбору проб, связанная с их обработкой пропитывающим раствором, содержащим арсенит натрия, должны проводиться под тягой.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14.

7. Подготовка к выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов и сорбентов, установление градуировочной характеристики, подготовка сорбционных трубок к отбору проб воздуха, отбор проб.

7.2. Приготовление растворов и сорбентов

1) Инертный пористый носитель промывают горячей водой и высушивают в сушильном шкафу.

2) Триэтаноламин, 20 %-ный раствор.

3) Сорбент диоксида азота. Носитель, обработанный согласно перечислению 1, смачивают 20 %-ным раствором триэтаноламина, помещают в чашку и сушат 40 - 60 мин при температуре 90 - 95 °С. После высушивания сорбент должен рассыпаться.

4) Стабилизатор влажности. К 40 г безводного ацетата натрия медленно, по каплям, при постоянном перемешивании добавляют 13 см³ воды. Получают гранулированные кристаллические зерна.

5) Окислитель. Инертный пористый носитель смачивают раствором, содержащим 17 г оксида хрома (VI) в 100 см³ воды. Избыток раствора сливают, реагент высушивают при температуре 105 - 115 °С и хранят в склянке с притертой пробкой.

6) Фильтр - сорбционная колонка, заполненная 15 см³ сорбента диоксида азота, 15 см³ гранулированного порошка стабилизатора влажности, 15 см³ окислителя. Сорбенты разделены между собой тампонами из стекловаты.

Все остальные реактивы готовят в соответствии с п. 7.2 методики 5.2.1.3.

7.3. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость оптической плотности от массы оксида азота в анализируемой пробе, устанавливают по градуировочным растворам, приготовленным из нитрита натрия, как описано в п. 7.3 методики 5.2.1.3.

7.4. Подготовка сорбционных трубок к отбору проб

Чистые СТ, предназначенные для отбора проб, и те, которые используют в качестве нулевых, обрабатывают раствором 1 (п. 7.2 методики 5.2.1.3) в соответствии с п. 5.1.12, тщательно вытирают снаружи чистой фильтровальной бумагой, сразу же закрывают заглушками и упаковывают в полиэтиленовые пакеты. Срок хранения обработанных трубок в герметичной упаковке не более недели.

7.5. Отбор проб

Для определения разовой концентрации оксида азота исследуемый воздух аспирируют через систему, состоящую из стеклянной колонки, заполненной сорбентом для поглощения NO₂, стабилизатором влажности, окислителем, и сорбционной трубки, подготовленной к отбору, с расходом 0,25 дм³/мин в течение 20 мин. При отборе колонка и сорбционная трубка должны быть укреплены в вертикальном положении. Отобранные пробы в герметичной упаковке могут сохраняться в течение 20 сут.

8. Выполнение измерений

При определении массы оксида азота в пробе должны быть выполнены операции, указанные в п. 8 методики 5.2.1.3.

9. Вычисление результата измерений

См. п. 5.1.16, формулу (4).

5.2.1.6. Оксид азота: отбор проб в барботеры [42]

Методика предназначена для определения концентрации оксида азота в атмосферном воздухе населенных пунктов в диапазоне 0,016 - 0,94 мг/м³ при отборе пробы воздуха объемом 5 дм³. Используется для измерения разовых и среднесуточных концентраций.

1. Нормы точности измерений

По экспертным оценкам, при определении концентрации оксида азота в атмосферном воздухе в диапазоне 0,016 - 0,94 мг/м³ суммарная погрешность не превышает ±25 %.

2. Метод измерения

Оксид азота после окисления оксидом хрома (VI) до диоксида поглощается из воздуха раствором иодида калия. Образующийся нитрит-ион определяется фотометрически по реакции с сульфаниловой кислотой и I-нафтиламином, приводящей к образованию красителя красного цвета.

3. Средства измерения, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы и материалы.

3.2. Средства измерений

См. п. 3.2 методики 5.2.1.3.

3.3. Вспомогательные устройства

U-образные поглотительные приборы с

пористой стеклянной пластинкой типа ПП                         по ТУ 25-11-1136-75

Сорбционная колонка - стеклянная

U-образная трубка с внутренним диаметром

20 мм и длиной колена 75 мм

3.3. Реактивы

Инертный пористый носитель

(сферохром-1, порохром и др.)

Триэтаноламин, ч.                                                               по ТУ 6-09-2448-72

Хрома (VI) оксид, ч. д. а.                                                    по ГОСТ 3776-78

Все остальные реактивы указаны в п. 3.4 методики 5.2.1.4

4. Требования безопасности

См. п. 5.1.3.

Все работы с I-нафтиламином и оксидом хрома (VI) следует проводить под тягой.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14.

7. Подготовка к выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов, установление градуировочной характеристики, отбор проб воздуха.

7.2. Приготовление растворов и сорбентов

Приготовление сорбентов см. перечисления 1 - 6 п. 7.2 методики 5.2.1.5. Приготовление остальных растворов см. п. 7.2 методики 5.2.1.4.

7.3. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость оптической плотности от массы оксида азота в анализируемом объеме пробы, устанавливают по градуировочным растворам, приготовленным из нитрита натрия, как описано в п. 7.3 методики 5.2.1.4.

7.4. Отбор проб

Для определения разовой концентрации оксида азота исследуемый воздух аспирируют в течение 20 мин с расходом 0,25 дм³/мин через систему, состоящую из фильтра, заполненного сорбентом для поглощения NO₂, стабилизатором влажности, окислителем, и U-образного поглотительного прибора, заполненного 6 см³ 8 %-ного раствора иодида калия.

8. Выполнение измерений

При определении массы оксида азота в пробе должны быть выполнены операции, указанные в п. 8 методики 5.2.1.4.

9. Вычисление результата измерений

См. п. 5.1.16, формулу (5).

5.2.1.7. Оксид и диоксид азота из одной пробы воздуха: отбор проб на пленочный сорбент [42]

При определении концентрации оксида и диоксида азота из одной пробы исследуемый воздух аспирируют с расходом 0,25 дм³/мин в течение 20 мин через систему (черт. 5.7), состоящую из двух последовательно соединенных подготовленных к отбору сорбционных трубок и расположенной между ними стеклянной трубки, которая заполнена 15 см³ стабилизатора влажности и 10 см³ окислителя (стабилизатор влажности и окислитель разделены тампоном из стекловаты). Первая сорбционная трубка служит для поглощения NO₂ из воздуха, вторая - для поглощения NO₂, образовавшегося в результате окисления NO.

Приготовление растворов и сорбентов, подготовка сорбционных трубок к отбору, установление градуировочной характеристики, анализ проб и расчет результатов анализа производятся согласно пп. 7.2 - 7.4, 8, 9 методики 5.2.1.3 и п. 7.2 методики 5.2.1.5.

5.2.1.8. Оксид и диоксид азота из одной пробы воздуха: отбор проб в барботеры [42]

При определении концентрации оксида и диоксида азота из одной пробы исследуемый воздух аспирируют с расходом 0,25 дм³/мин в течение 20 мин через систему (черт. 5.7), состоящую из двух последовательно соединенных поглотительных приборов с пористой пластиной, содержащих по 6 см³ 8 %-ного раствора иодида калия, и расположенной между ними стеклянной трубки. Трубка заполнена 15 см³ стабилизатора влажности и 10 см³ окислителя, разделенными тампоном из стекловаты (черт. 5.7).

Схема установки для отбора проб при определении концентрации оксида и диоксида азота с использованием пленочного сорбента

1 - сорбционная трубка для улавливания NO₂; 2 - сорбционная колонка; 3 - стекловата; 4 - стабилизатор влажности; 5 - сорбционная трубка для улавливания после

Черт. 5.6

Схема установки для отбора проб при определении концентрации оксида и диоксида азота с использованием барботеров

1 - поглотительный прибор для улавливания NO₂; 2 - U-образная трубка; 3 - стекловата; 4 - стабилизатор влажности; 5 - окислитель; 6 - поглотительный прибор для улавливания NO₂.

Черт. 5.7

Первый поглотительный прибор содержит 8 %-ный раствор иодида калия и служит для поглощения NO₂ из воздуха, второй содержит тот же раствор для поглощения NO₂, образовавшегося в результате окисления NO. Приготовление растворов и сорбентов, анализ проб, установление градуировочной характеристики и расчет результатов анализа производятся согласно пп. 7.2, 7.3, 8, 9 методики 5.2.1.4 и п. 7.2 методики 5.2.1.5.

5.2.2. Борная кислота [потенциометрический метод] [28]

Методика предназначена для определения концентрации борной кислоты в атмосферном воздухе в диапазоне 0,001 - 1,0 мг/м³ при отборе пробы воздуха 2 м³.

Определению не мешают фосфаты, фториды, сульфаты, карбонаты, 100-кратные количества ионов меди, цинка, никеля, марганца, алюминия; мешают хлораты, иодиды, роданиды и нитраты металлов.

1. Нормы точности измерений

По результатам метрологического исследования, при определении концентрации борной кислоты в атмосферном воздухе в диапазоне 0,001 - 1,0 мг/м³ суммарная погрешность при доверительной вероятности 0,95 не превышает ±18 %.

2. Метод измерения

Метод определения основан на измерении потенциала тетрафторборатного электрода на фоне буферного раствора после переведения борат-ионов в тетрафторборат-ионы по реакции с фтористоводородной кислотой.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы и материалы.

3.2. Средства измерений

Универсальный иономер И-130 или другой с ценой деления не более 0,5 мВ

Электрод индикаторный тетрафторборатный, ЭМ-BF₄-01          по ТУ 25.05.2721-80

Электрод сравнения хлоридсеребряный ЭВЛ-1М3                      по ГОСТ 16286-70

Термокомпенсатор ТКА-5

Мешалка магнитная ММ-2 (или аналогичная)

Барометр анероид М-67                                                                    по ТУ 2504-1797-75

Весы аналитические ВЛА-200 или ВЛР                                        по ГОСТ 24104-80Е

Меры массы                                                                                       по ГОСТ 7328-82Е

Термометр лабораторный шкальный ТЛ-2;

цена деления 1 °С; пределы 0 - 55 °С                                                   по ГОСТ 215-73Е

Электроаспиратор ЭА-2С,

погрешность ±5 %; Госреестр № 2225429                                           по ТУ 25-11.1591-81

Секундомер; класс 3; цена деления

секундной шкалы 0,2 с                                                                          по ГОСТ 5072-79Е

Колбы мерные                                                                                   по ГОСТ 1770-74E

2-25-2        - 10 шт.

2-100-2      - 2 шт.

2-1000-2    - 1 шт.

Пипетки                                                                                              по ГОСТ 20292-74Е

4-2-2          - 5 шт.

2-2-5          - 3 шт.

5-2-10        - 2 шт.

3.3. Вспомогательные устройства

Стаканы полиэтиленовые вместимостью 25 и 50 см³

Пипетка полиэтиленовая вместимостью 0,5 см³

Фильтродержатель

Баня водяная

3.4. Материалы

Фильтры аэрозольные АФА-XП-18, ФПП

3.5. Реактивы

Аммиак водный, х. ч.                                                              по ГОСТ 3760-79

Калий фосфорнокислый,

однозамещенный, ч. д. а.                                                             по ГОСТ 4198-75

Кислота борная, х. ч.                                                               по ГОСТ 9658-75

Кислота фтористоводородная, х. ч.                                       по ГОСТ 1048-73

Натрий тетрафторборат, ч.                                                      по ТУ 6-09-1460-76

Натрий фосфорнокислый двузамещенный                           по ГОСТ 245-76

двуводный, ч. д. а.

4. Требования безопасности

См. п. 5.1.3.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14

7. Подготовка к выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов, зарядка электрода, проверка крутизны характеристики электрода, установление градуировочной характеристики, отбор проб.

7.2. Приготовление растворов

1) Натрий тетрафторборат, раствор 0,1 моль/дм³ готовят растворением 10,9 тетрафторбората натрия в дистиллированной воде в мерной колбе вместимостью 1000 см³.

2) Калий фосфорнокислый однозамещенный. Раствор 0,067 моль/дм³. Готовят растворением 9,078 г соли в мерной колбе вместимостью 1000 см³ в дистиллированной воде.

3) Натрий фосфорнокислый двузамещенный. Раствор 0,067 моль/дм³. Готовят растворением 11,876 г соли в дистиллированной воде в мерной колбе вместимостью 1000 см³.

4) Буферный раствор с pH 5,4. В мерную колбу вместимостью 1000 см³ наливают 31 см³ раствора фосфорнокислого двузамещенного натрия и доводят объем до метки раствором фосфорнокислого однозамещенного калия. Раствор хранят в полиэтиленовом сосуде.

5) Исходный раствор для установления градуировочной характеристики с массовой концентрацией 1 мг/см³ борной кислоты готовят растворением 0,100 г борной кислоты в дистиллированной воде в мерной колбе вместимостью 100 см³. Раствор следует хранить в полиэтиленовой посуде, срок хранения 3 мес.

6) Растворы для градуировки А (ρ = 200 мкг/см³), Б (ρ = 10 мкг/см³) готовят путем разбавления исходного раствора дистиллированной водой соответственно в 5 и 100 раз.

7.3. Зарядка электрода и проверка крутизны его характеристики

Тетрафторборатный электрод заряжают в соответствии с инструкцией, изложенной в паспорте. Собранный электрод вымачивают при комнатной температуре в течение суток в растворе тетрафторбората натрия концентрацией 0,1 моль/дм³. В перерывах между измерениями электрод хранят в растворе тетрафторбората натрия концентрацией 0,001 - 0,0001 моль/дм³, чтобы не допускать высыхания мембраны. Перед началом работы электрод промывают дистиллированной водой и обсушивают с помощью фильтровальной бумаги. В промежутках между измерениями в течение рабочего дня электрод помещают в раствор, содержащий все реактивы, кроме бора. Крутизна характеристики электрода должна соответствовать паспортным данным; она вычисляется по формуле:

где E₁ и E₂ - потенциалы измерительного электрода в растворах с концентрацией соответственно c₁ и c₂, мВ; c₁ и c₂ - концентрации растворов, моль/дм³.

7.4. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость потенциала измерительного электрода (E, мВ) от логарифма концентрации H₃BO₃ (lg ), выраженной в мкг/см³, устанавливают по результатам измерений пяти серий градуировочных растворов. Каждую серию, состоящую из семи градуировочных растворов, готовят из растворов для градуировки А и Б. Для этого в семь полиэтиленовых стаканов вносят растворы согласно табл. 5.8, доводят объем до 10 см³ водой, прибавляют полиэтиленовой пипеткой 0,2 см³ концентрированной фтористоводородной кислоты и выдерживают на водяной бане при температуре 100 °С в течение 10 мин. Посте охлаждения приливают 0,1 см³ концентрированного раствора аммиака, 5 см³ буферного раствора, переносят содержимое стакана в мерную колбу вместимостью 25 см³, доводят до метки дистиллированной водой и перемешивают.

Таблица 5.8

Растворы для установления градуировочной характеристики при определении концентрации борной кислоты

Номер раствора для градуировки	1	2	3	4	5	6	7
Объем раствора для градуировки, см3
А	0,25	1,0
Б			0,25	0,5	1,25	5	10
Соответствует массовой концентрации борной кислоты, мкг/см3	0,1	0,4	2,0	4,0	10,0	40,0	80,0
lg	-1,000	-0,398	0,301	0,602	1,000	1,602	1,903

Для проведения измерений раствор возвращают в полиэтиленовый стакан, опускают в него индикаторный электрод ЭМ-BF₄-01, хлоридсеребряный электрод сравнения, термокомпенсатор и якорь магнитной мешалки. Включают магнитную мешалку и снимают показания мономера через 3 мин после погружения электродов в раствор. Измерения проводят в порядке возрастания концентраций. Проверку градуировочной характеристики следует проводить ежедневно по трем растворам в диапазоне концентраций анализируемых проб.

Перед измерениями электрод промывают несколько раз дистиллированной водой, просушивают фильтровальной бумагой, добиваясь получения стабильного потенциала электрода в растворе, содержащем все реактивы, кроме бора.

7.5. Отбор проб

Для определения разовых концентраций борной кислоты исследуемый воздух с расходом 100 дм³/мин аспирируют через фильтр в течение 20 мин. Срок хранения отобранных проб 1 месяц.

8. Выполнение измерений

Фильтр с отобранной пробой помещают в полиэтиленовый стакан вместимостью 25 - 50 см³ и отмывают 3 раза горячей (70 °С) дистиллированной водой порциями по 5 см³ при перемешивании стеклянной палочкой. Фильтр отжимают на стенке стакана. Все порции экстракта объединяют в другом полиэтиленовом стакане, приливают 0,2 см³ концентрированной фтористоводородной кислоты. Раствор выдерживают на водяной бане с температурой 100 °С в течение 10 мин, после чего пробу охлаждают до комнатной температуры и приливают 0,1 см³ концентрированного раствора аммиака. Содержимое стакана количественно переносят в мерную колбу вместимостью 25 см³, прибавляют 5 см³ буферного раствора, доводят объем до метки водой и перемешивают. Полученный раствор переносят в полиэтиленовый стакан и измеряют потенциал индикаторного электрода, как указано в п. 7.3.

По полученному значению потенциала, пользуясь градуировочной характеристикой, находят логарифм концентрации борной кислоты.

9. Вычисление результата измерения

Объем отобранной пробы воздуха приводят к нормальным условиям согласно п. 5.1.16.

Концентрацию ρ (мг/м³) борной кислоты в воздухе находят по формуле:

где ρ' - концентрация борной кислоты (антилогарифм lg), мкг/см³;

25 - общий объем раствора пробы, см³;

V₀ - объем воздуха, отобранный для анализа и приведенный к нормальным условиям, дм³.

5.2.3. Галогенсодержащие соединения

5.2.3.1. Фторид водорода: отбор проб на пленочный сорбент [9, 48]

Методика¹ предназначена для определения концентрации фторида водорода в атмосферном воздухе в диапазоне 0,002 - 0,17 мг/м³ при объеме пробы 60 дм³. Используется для измерения разовых и среднесуточных концентраций.

¹ Методика аттестована в ГГО. Свидетельство № 220.

1. Нормы точности измерений

При определении концентрации фторида водорода в атмосферном воздухе в диапазоне 0,002 - 0,17 мг/м³ установленная суммарная погрешность при доверительной вероятности 0,95 не превышает ±23 %.

2. Метод измерения

Метод основан на улавливании фторида водорода из воздуха пленочным хемосорбентом и фотометрическом определении его массы по ослаблению фторид-ионами окраски комплекса циркония с ксиленоловым оранжевым.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы и материалы.

3.2. Средства измерений

Фотоэлектроколориметр ФЭК-56М,

КФК-2МП, КФК-3 или спектрофотометр

Весы аналитические ВЛА 200                                      по ГОСТ 24104-80Е

Меры массы                                                                    по ГОСТ 7328-82Е

Секундомер; класс 3; цена деления

секундной шкалы 0,2 с                                                       по ГОСТ 5072-79Е

Барометр-анероид М-67                                                 по ТУ 2504-1797-75

Термометр лабораторный шкальный

тип ТЛ-2; пределы 0 - 55 °С; цена деления 1 °С              по ГОСТ 215-73Е

Электроаспиратор ЭА-1; погрешность

± 10 %; Госреестр № 5997-77                                             по ТУ 25-11-1414-78

Колбы мерные                                                                по ГОСТ 1770-74Е

2-50-2        - 2 шт.

2-100-2      - 10 шт.

2-1000-2    - 1 шт.

Пипетки                                                                           по ГОСТ 20292-74Е

4-2-1          - 2 шт.

4-2-2          - 2 шт.

6-2-5          - 2 шт.

6-2-10        - 1 шт.

3.3. Вспомогательные устройства

Плитка электрическая (бытовая)

Холодильник (бытовой, любого типа)

Фильтродержатели для фильтров АФА-В-10 (ВО «Изотоп»)

Спиртовка лабораторная

Стаканы термостойкие ВН-600 см³,                                      по ГОСТ 23932-79Е

НН-1000 см³, НН-400 см³ - по 3 шт.                                           по ГОСТ 23932-79Е

Склянки с тубусом вместимостью

1000 см³    - 1 шт.,

10000 см³  - 1 шт.

Сорбционные трубки СТ-112                                                 по ТУ 25-1110.039-82

3.3. Материалы

Фильтры АФА-В-10 или ткань ФПП-15

Полиэтиленовая трубка диаметром 6 мм

Шланги резиновые диаметром 7 мм

Калька

Фильтровальная бумага

Батист

3.4. Реактивы

Глицерин, ч. д. а.                                                                   по ГОСТ 6259-75

Калия карбонат, х. ч.                                                             по ГОСТ 4143-78

Кислота соляная, х. ч.                                                           по ГОСТ 3118-77

Ксиленоловый оранжевый, индикатор                              по ТУ 6-09-1509-78

или производства ЧССР

Метиловый оранжевый, индикатор                                    по ГОСТ 10816-64

Натрия тетраборат, х. ч.                                                        по ГОСТ 4199-76

Натрия фторид, х. ч.                                                              по ГОСТ 4463-76

Спирт этиловый, 96 %                                                          по ГОСТ 5962-67

Цирконил нитрат, ч. д. а.                                                      по ТУ 6-09-1406-76

Фенолфталеин, индикатор                                                   по ГОСТ 5850-72

4. Требования безопасности

См. п. 5.1.3.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14.

7. Подготовка к выполнению измерений

7.1. При подготовке к выполнению измерений должны быть проведены следующие работы: приготовление растворов, установление градуировочной характеристики, подготовка сорбционных трубок к работе, отбор пробы воздуха.

7.2. Приготовление растворов

1) Раствор для обработки сорбционных трубок. 1,5 г K₂CO₃ растворяют в 42 см³ дистиллированной воды и добавляют 7,5 см³ глицерина.

2) Соляная кислота, раствор 1:1, готовят в объемных соотношениях.

3) Соляная кислота, раствор 3,50 ± 0,05 моль/дм³. 305 см³ концентрированной HCl (ρ = 1,19 г/см³) вносят в мерную колбу вместимостью 1 дм³, доводят объем до метки дистиллированной водой и тщательно перемешивают.

Точный титр приготовленной кислоты устанавливают по тетраборату натрия. Для этого 2 - 2,5 г тетрабората натрия, взвешенного с точностью до 1 мг, помещают в коническую колбу, растворяют при слабом нагревании в 25 см³ воды, добавляют 2 капли метилового оранжевого и теплый раствор титруют приготовленной кислотой до перехода желтой окраски индикатора в розовую. Концентрацию кислоты определяют по трем навескам и берут среднее значение. Расчет производят по формуле:

c_HCl = 5,25a/V,                                                              (1)

где c_HCl - концентрация приготовленной кислоты, моль/дм³; a - масса тетрабората натрия, г; V - объем кислоты, затраченный на титрование навески соли, см³; 5,25 - коэффициент пересчета.

Если в результате проверки получается, что концентрация кислоты больше или меньше (3,50 ± 0,05) моль/дм³, то ее доводят до нужного значения путем добавления воды или концентрированной соляной кислоты, объем которых рассчитывают исходя из концентрации, полученной при титровании, и объема приготовленного раствора.

Пример:

а) Случай, когда концентрация приготовленной кислоты больше требуемого значения, например 3,60 моль/дм³. Остаток этого раствора после титрования составил 800 см³. Рассчитаем, какой объем (V') кислоты нужной концентрации (c = 3,50 моль/дм³) можно приготовить из него:

V' = 3,60×800 : 3,50 = 824 см³,

т.е. к 800 см³ кислоты концентрацией 3,60 моль/дм³ необходимо добавить 824 - 800 = 24 см³ воды.

б) Случай, когда концентрация приготовленной кислоты меньше требуемого значения, например 3,40 моль/дм³. Остаток этого раствора после титрования 800 см³. Для получения, например, 1000 см³ кислоты концентрацией 3,50 моль/дм³ необходимо добавить к нему определенный объем концентрированной соляной кислоты (c = 12,50 моль/дм³) и воды. Для расчета объемов добавляемых реактивов вычислим количество молей кислоты, которые необходимо добавить. В 1000 см³ HCl (c = 3,50 моль/дм³) должно содержаться 3,50 моль HCl. В 800 см³ кислоты (c = 3,40 моль/дм³) будет содержаться:

3,4×800/1000 = 2,72 моль.

Следовательно, необходимо добавить HCl 3,50 - 2,72 = 0,78 моль. Объем соляной кислоты (c = 12,50 моль/дм³), в котором содержится 0,78 моль HCl, составляет:

0,78×1000/12,5 = 62,4 см³.

Для получения 1000 см³ кислоты (c = 50 моль/дм³) к 800 см³ кислоты (с = 3,40 моль/дм³) добавляют 62,4 см³ кислоты (с = 12,5 моль/дм³) и доводят до 1000 см³ дистиллированной водой.

4) Раствор цирконила азотнокислого. 0,080 г ZrO(NO₃)₂×2H₂O без нагревания растворяют в 1 дм³ соляной кислоты концентрацией 3,5 моль/дм³.

5) Ксиленоловый оранжевый, 0,2 %-ный раствор 0,200 г ксиленолового оранжевого вносят в мерную колбу вместимостью 100 см³ и доводят дистиллированной водой до метки. Срок хранения раствора в холодильнике не более недели.

6) Ксиленоловый оранжевый, 0,02 %-ный раствор, готовят непосредственно перед анализом. 10 см³ 0,2 %-ного раствора индикатора вносят в мерную колбу вместимостью 100 см³ и доводят дистиллированной водой до метки.

7) Фенолфталеин, 0,1 %-ный раствор в 60 %-ном спирте. 0,100 г фенолфталеина растворяют в 78 см³ 96 %-ного спирта и доводят водой до 100 см³.

8) Метиловый оранжевый, 0,1 %-ный водный раствор. 0,100 г метилового оранжевого растворяют в 100 см³ дистиллированной воды.

9) Исходный раствор фторида натрия для градуировки. 0,2211 г фторида натрия, предварительно высушенного при температуре 105 - 110 °С в течение 1 - 2 ч, помещают в мерную колбу вместимостью 1000 см³, доводят уровень раствора дистиллированной водой до метки и тщательно перемешивают. Массовая концентрация фторид-ионов в полученном растворе 100 мкг/см³. Хранят раствор в полиэтиленовой посуде.

10) Рабочий раствор для градуировки (ρ = 10 мкг/см³) получают разбавлением исходного раствора в 10 раз. Раствор готовят перед употреблением.

11) Изготовление уголков. Уголки изготавливают из полиэтиленовой трубки внутренним диаметром 6 мм, изгибая ее при нагревании на спиртовке.

7.3. Установление градуировочной характеристики.

Градуировочная характеристика, выражающая зависимость оптической плотности раствора от массы фторид-ионов в жидкой пробе объемом 5 см³, устанавливается по пяти сериям растворов для градуировки. Каждую серию, состоящую из девяти растворов для градуировки, готовят из свежеприготовленного рабочего раствора (см. п. 7.2 перечисление 10) в мерных колбах вместимостью 100 см³. Для этого в каждую колбу приливают 30 - 50 см³ дистиллированной воды 2 см³ раствора для обработки сорбционных трубок (см. п. 7.2, перечисление 1), рабочий раствор согласно табл. 5.9, доводят уровень раствора водой до метки и тщательно перемешивают. Градуировочную характеристику устанавливают на основании результатов измерения оптической плотности градуировочных растворов, для чего к 5 см³ каждого раствора для градуировки добавляют растворы азотнокислого цирконила, ксиленолового оранжевого и проводят измерения, как это описано в п. 8. Одновременно готовят нулевой раствор: 5 см³ дистиллированной воды, к которой добавлены все реактивы, кроме градуировочных растворов. На график наносят среднее из пяти измеренных значений оптической плотности каждого градуировочного раствора, найденных по разности оптической плотности градуировочного и нулевого растворов. Проверку градуировочной характеристики следует проводить не реже одного раза в квартал, а также при каждой смене реактивов.

Таблица 5.9

Растворы для установления градуировочной характеристики при определении концентрации фторида водорода

Номер раствора для градуировки	1	2	3	4	5	6	7	8	9
Объем рабочего раствора для градуировки (ρ = 10 мкг/см3), см3	0,25	0,5	1,00	2,00	4,00	8,00	12,00	16,00	20,00
Масса фторид-ионов в 5 см3 раствора, мкг	0,125	0,25	0,50	1,00	2,00	4,00	6,00	8,00	10,00

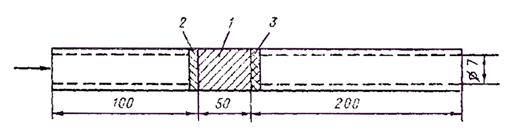

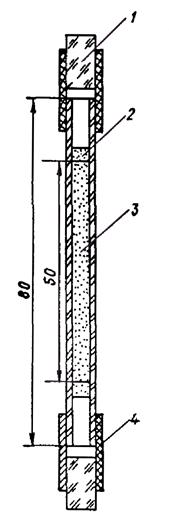

7.4. Подготовка сорбционных трубок к работе

Чистые сорбционные трубки, предназначенные для отбора проб воздуха, и те, которые используют в качестве нулевых, обрабатывают абсорбирующим раствором (см. п. 7.2, перечисление 1) согласно п. 5.1.12, тщательно вытирают чистой фильтровальной бумагой, закрывают заглушками и упаковывают в полиэтиленовые пакеты. Срок хранения пропитанных трубок в такой упаковке не более 7 сут. При хранении трубки следует защищать от воздействия воздуха, загрязненного фторидными соединениями.

7.5. Отбор проб

Перед отбором пробы слой сорбента в СТ-112 уплотняют легким постукиванием трубки по листу фильтровальной бумаги, лежащей на столе. Для определения разовой концентрации фторида водорода исследуемый воздух аспирируют с расходом 3 дм³/мин в течение 20 мин через сорбционную трубку, укрепленную с внешней стороны поста вертикально, сорбентом вниз. Воздух должен идти снизу вверх. Отбор проб можно производить при температуре от минус 30 до 40 °С. Перед трубкой с помощью полиэтиленового уголка устанавливают фильтродержатель с фильтром для улавливания твердых фторидов и других аэрозолей. Трубка, уголок, фильтродержатель должны быть соединены встык, чтобы не было контакта воздуха с резиной. Отобранные пробы в герметичной упаковке могут храниться не более недели.

Для определения среднесуточной концентрации пробу отбирают в одну сорбционную трубку непрерывно или 4 - 8 разовых проб за 24 ч.

8. Выполнение измерений

В лаборатории сорбционную трубку извлекают из упаковки, тщательно вытирают фильтровальной бумагой наружную поверхность, помещают в пробирку, приливают 6 см³ дистиллированной воды. Путем 5 … 6-кратного прокачивания воды через слой стеклянных гранул с помощью резиновой груши, не допуская попадания жидкости внутрь груши, переводят пробу в раствор. Затем трубку удаляют из пробирки и отбирают 5 см³ раствора в пробирку для анализа. К 5 см³ раствора добавляют 1,6 см³ раствора азотнокислого цирконила, тщательно перемешивают раствор и выдерживают 30 мин. Одновременно готовят три нулевые пробы. С этой целью трубки, подготовленные для отбора (из той серии, которая была отправлена на пункт отбора проб), помещают в пробирки, приливают 6 см³ дистиллированной воды и проводят все операции согласно ходу анализа. Через 30 мин во все пробы, в том числе нулевые, приливают по 1,6 см³ 6,02 %-ного раствора ксиленового оранжевого и вновь тщательно перемешивают содержимое пробирок. Сливают вместе нулевые пробы и через 3 - 5 мин измеряют оптическую плотность. Измерения производят при длине волны 540 нм в кюветах с расстоянием между рабочими гранями 20 мм. При определении содержания фторид-ионов в пробе измеряют ослабление окраски. Поэтому порядок операций при работе на двухлучевом фотоэлектроколориметре меняется по сравнению с обычным. В левый пучок света колориметра помещают кювету с дистиллированной водой, в правый - кювету с усредненной нулевой пробой и с помощью левого барабана уравновешивают световые потоки. При этом правый барабан должен стоять на нуле оптической плотности. Затем из правой кюветы выливают раствор, удаляют его остатки, опрокинув кювету на толстый слой фильтровальной бумаги или марли, и в нее наливают анализируемый раствор. Уравнивают световые потоки правым барабаном (левый не трогают) и снимают значение оптической плотности по его шкале. Затем выливают из кюветы раствор, удаляют его остатки и наливают новую пробу. Грани кюветы тщательно вытирают батистом, помещают кювету в правый световой поток, выравнивают потоки правым барабаном (левый не трогают), снимают его показания и т.д. Через 10 - 15 измерений в кювету заливают усредненную нулевую пробу, устанавливают правый барабан на нуль и проверяют, не разбалансировался ли прибор (при положении правого барабана на нуле шкалы оптической плотности световые потоки должны быть уравновешенными).

Массу фторид-ионов в растворе определяют по полученному на правом барабане значению оптической плотности с помощью градуировочной характеристики.

9. Вычисление результата измерений

См. п. 5.1.16, формулу (4).

5.2.3.2. Фторид водорода: отбор проб в барботеры [34]

Методика предназначена для определения концентрации фторида водорода в атмосферном воздухе в диапазоне 0,002 - 0,7 мг/м³ при объеме пробы воздуха 60 дм³.

1. Нормы точности измерений

По результатам метрологического исследования, при определении концентрации фторида водорода в атмосферном воздухе в диапазоне 0,002 - 0,7 мг/м³ суммарная погрешность не превышает ±23 %.

2. Метод измерения

См. п. 2 методики 5.2.3.1.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, реактивы и материалы.

3.2. Средства измерений

См. п. 3.2 методики 5.2.3.1.

3.3. Вспомогательные устройства

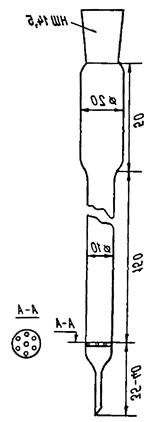

Поглотительные приборы Рыхтера по ТУ 25-11-1136-75. Остальные вспомогательные устройства согласно п. 3.2 методики 5.2.3.1, кроме сорбционных трубок.

3.4. Материалы

См. п. 3.3 методики 5.2.3.1.

3.5 Реактивы

См. п. 3.4 методики 5.2.3.1.

4. Требования безопасности

См. п. 5.1.3.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14.

7. Подготовка к выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов, установление градуировочной характеристики, подготовка поглотительных приборов и отбор проб воздуха.

7.2. Приготовление растворов

Все растворы кроме тех, которые указаны в перечислениях 1 и 7, готовят согласно п. 7.2 методики 5.2.3.1.

7.3. Установление градуировочной характеристики

См. п. 7.3 методики 5.2.3.1.

7.4. Отбор проб воздуха

Для определения разовой концентрации фторида водорода исследуемый воздух аспирируют через поглотительный прибор Рыхтера, заполненный 5 см³ дистиллированной воды, с расходом 3 дм³/мин в течение 20 мин. Перед поглотительным прибором устанавливают фильтродержатель с фильтром АФА-В-10 для задержания твердых фторидов и других аэрозолей. После отбора пробы фильтродержатель отсоединяют от поглотительного прибора, фильтр, согнув пополам внутрь экспонированной стороной, укладывают в бумажный конверт, а поглотительные приборы, закрыв заглушками, устанавливают в ящик для отправки в химическую лабораторию.

Для определения среднесуточной концентрации отбирают 4 - 8 разовых проб в течение 24 ч.

8. Выполнение измерений

В лаборатории снимают с поглотительных приборов заглушки, доливают уровень раствора дистиллированной водой до метки 6 см³ (приливать воду необходимо через входную трубку), перемешивают и переносят 5 см³ раствора в пробирку. Одновременно готовят три нулевые пробы, в качестве которых используют 5 см³ дистиллированной воды. К 5 см³ раствора добавляют по 1,0 см³ раствора азотнокислого цирконила и далее производят измерения согласно п. 5 методики 5.2.3.1.

9. Вычисление результата измерений

См. п. 5.1.16, формулу (4).

5.2.3.3. Фторид водорода и твердые фториды из одной пробы воздуха [9]

При определении концентрации фторида водорода и твердых фторидов из одной пробы воздух аспирируют с расходом 3 дм³/мин через последовательно установленные фильтр и сорбционную трубку или поглотительный прибор Рыхтера, подготовленные для улавливания из воздуха фторида водорода. На фильтре накапливаются твердые фториды и соединения алюминия. Фторид водорода проходит через фильтр и улавливается в поглотительный прибор для HF.

Определение массы фторида водорода проводят по методике 5.2.3.1 или 5.2.3.2. При определении массы твердых фторидов см. пп. 1, 3 - 7, 9 методики 5.2.3.1. Фильтр вынимают из пакета, помещают в пробирку, смачивают 0,1 см³ спирта, заливают 6 см³ раствора гидроксида натрия концентрацией 0,1 моль/дм³ и выдерживают на кипящей водяной бане 20 - 30 мин. После охлаждения отбирают 5 см³ раствора, нейтрализуют его по фенолфталеину соляной кислотой концентрацией 3,5 моль/дм³, приливают 1,6 см³ азотнокислого цирконила, тщательно перемешивают и вновь нагревают на кипящей водяной бане 30 мин. После охлаждения к пробе приливают 1,6 см³ 0,02 %-ного раствора ксиленолового оранжевого, перемешивают и через 3 - 5 мин измеряют оптическую плотность (см. п. 8 методики 5.2.3.1).

5.2.3.4. Хлор: отбор проб в барботеры [14]

Методика предназначена для определения концентрации хлора в атмосферном воздухе населенных пунктов в диапазоне 0,012 - 0,30 мг/м³ при отборе пробы воздуха объемом 20 дм³. При определении массовой концентрации в диапазоне 0,3 - 1,0 мг/м³ объем пробы воздуха следует уменьшить до 5 дм³.

Сильные окислители и восстановители мешают определению. Эквивалентное количество озона ослабляет окраску поглотительного раствора в 10 раз меньше, чем хлор, SO₂ и другие сильные восстановители занижают результаты измерений.

1. Нормы точности измерений

По экспертным оценкам, при определении концентрации хлора в атмосферном воздухе в диапазоне 0,012 - 0,30 мг/м³ суммарная погрешность не превышает ±25.

2. Метод измерения

Метод основан на поглощении хлора из воздуха раствором метилового оранжевого и дальнейшем его фотометрическом определении по ослаблению окраски раствора метилового оранжевого.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы и материалы.

3.2. Средства измерений

Фотоэлектроколориметр или спектрофотометр

Весы аналитические ВЛА-200                                               по ГОСТ 24104-80Е

Меры массы                                                                              по ГОСТ 7328-82Е

Барометр анероид М-67                                                           по ТУ 2504-1797-75

Термометр лабораторный шкальный

ТЛ-2; цена деления 1 °С; пределы 0 - 55 °С                               по ГОСТ 215-73Е

Электроаспиратор ЭА-1;

погрешность ±10 %; Госреестр № 5997-77                                по ТУ 25-11-1414-78

Секундомер; класс 3; цена деления

секундной шкалы 0,2 с                                                                 по ГОСТ 5072-79Е

Колбы мерные                                                                          по ГОСТ 1770-74Е

2-50-2        - 8 шт.

2-100-2      - 3 шт.

2-500-2      - 3 шт.

2-1000-2    - 2 шт.

Пипетки                                                                                    по ГОСТ 20292-74Е

4-2-1          - 5 шт.

4-2-2          - 2 шт.

2-2-5          - 5 шт.

5-2-10        - 2 шт.

2-2-10        - 2 шт.

2-2-50        - 2 шт.

2-2-100      - 1 шт.

Бюретки                                                                                    по ГОСТ 20292-74Е

3-2-25-0,1 - 3 шт.

3.3. Вспомогательные устройства

Поглотительные приборы Рыхтера                                       по ТУ 25-11-1136-75

3.4. Реактивы

Известь хлорная, медицинская                                               по ГОСТ 1692-85

Калия бромид, ч. д. а.                                                              по ГОСТ 4160-74

Калия иодид, х. ч.                                                                    по ГОСТ 4232-74

Крахмал растворимый, ч.                                                        по ГОСТ 10163-76

Метиловый оранжевый, индикатор                                      по ГОСТ 10816-64

Натрия тиосульфат, 0,1 моль/дм³

(0,1 н.), стандарт-титр                                                                  по ТУ 6-09-2540-72

Серная кислота (ρ = 1,84 г/см³), х. ч.                                      по ГОСТ 4204-77

4. Требования безопасности

См. п. 5.1.3.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14.

7. Подготовка к выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов, установление градуировочной характеристики, отбор проб воздуха.

7.2. Приготовление растворов

1) Серная кислота, 10 %-ный раствор. В стакан из термостойкого стекла вносят 90 см³ воды, осторожно приливают 5,5 см³ концентрированной серной кислоты (ρ = 1,84 г/см³) и перемешивают.

2) Серная кислота, 0,5 %-ный раствор. К 500 см³ воды осторожно приливают 2,8 см³ концентрированной серной кислоты. После охлаждения раствор доводят до 1000 см³ водой.

3) Тиосульфат натрия, раствор 0,02 моль/дм³. 100 см³ раствора тиосульфата натрия концентрацией 0,1 моль/дм³ (0,1 н.), приготовленного из стандарт-титра, доводят водой до метки в мерной колбе вместимостью 500 см³. Используют свежеприготовленный раствор тиосульфата.

4) Тиосульфат натрия, раствор 0,002 моль/дм³. Раствор, приготовленный по перечислению 3, разбавляют в 10 раз.

5) Метиловый оранжевый, 0,06 %-ный раствор. В мерной колбе вместимостью 100 см³ растворяют 60 мг метилового оранжевого в 50 см³ воды при температуре 48 - 50 °С, охлаждают и объем в колбе доводят до 100 см³ водой.

6) Поглотительный раствор. 10 см³ 0,06 %-ного раствора метилового оранжевого вносят в мерную колбу вместимостью 1 дм³, содержащую 400 - 500 см³ воды, добавляют 100 см³ 0,5 %-ного раствора серной кислоты и 0,5 г бромида калия. Раствор доводят водой до метки и хорошо перемешивают. Этот раствор используют для заполнения поглотительных приборов. Его оптическая плотность должна быть в интервале 0,74 - 0,78. Если оптическая плотность поглотительного раствора больше или меньше этого значения, добавляют соответствующее количество дистиллированной воды или 0,06 %-ного раствора метилового оранжевого. Раствор хранят в темной, герметично закрытой склянке не более 1 мес.

7) Раствор метилового оранжевого для установления градуировочной характеристики. 10 см³ 0,06 %-ного раствора метилового оранжевого переносят в мерную колбу вместимостью 500 см³, добавляют 250 см³ воды, 100 см³ 0,5 %-ного раствора серной кислоты и 0,5 г бромида калия. Раствор доводят водой до метки и хорошо перемешивают. При хранении в темном прохладном месте в герметично закрытой склянке он пригоден к употреблению в течение 2 мес.

8) Крахмал, 0,5 %-ный раствор. 0,25 г крахмала размешивают с 10 см³ воды до получения равномерной взвеси. Нагревают 40 см³ воды до 50 - 60 °С, прибавляют взвесь крахмала, при постоянном перемешивании нагревают до кипения, кипятят 1 мин и охлаждают.

9) Исходный раствор для установления градуировочной характеристики. 5 г хлорной извести (технической) растворяют в 250 см³ воды, хорошо перемешивают и оставляют на несколько часов. Затем раствор фильтруют через фильтр «синяя лента» в темную склянку и доводят объем раствора до 1 дм³ водой. Массу хлора определяют титрованием. Для этого 10 см³ раствора вносят в коническую колбу с притертой пробкой вливают 5 см³ 10 %-ного раствора серной кислоты, 60 см³ воды, всыпают 1 г иодида калия. Раствор оставляют на 3 - 5 мин в темном месте и затем титруют раствором тиосульфата натрия концентрацией 0,02 моль/дм³. Перед концом титрования добавляют несколько капель 0,5 %-ного раствора крахмала. Массу хлора определяют из расчета, что 1 см³ раствора тиосульфата натрия концентрацией 0,02 моль/дм³ соответствует 0,709 мг хлора. Рассчитывают объем раствора, в котором содержится 1,00 мг хлора.

10) Рабочий раствор для установления градуировочной характеристики с массовой концентрацией хлора 10 мкг/см³. Готовят в мерной колбе вместимостью 100 см³. Для этого рассчитанный объем исходного раствора (см. перечисление 9), в котором содержится 1 мг хлора, помещают в мерную колбу и доводят до метки водой. Этот раствор необходимо оттитровать свежеприготовленным раствором тиосульфата натрия (см. перечисление 4). Проводят не менее пяти определений и вычисляют среднее значение. 1 см³ тиосульфата натрия концентрацией 0,002 моль/дм³ соответствует 0,0709 мг хлора. Результаты титрования учитывают при расчете массовой концентрации хлора в растворах для градуировки.

7.3. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость оптической плотности раствора от массы хлора в пробе, устанавливают с помощью растворов для градуировки, приготовленных в пяти сериях. Каждую серию, состоящую из шести растворов для градуировки, готовят из рабочего раствора для установления градуировочной характеристики. Растворы для градуировки готовят в мерных колбах вместимостью 50 см³, для чего в каждую колбу вносят рабочий раствор для градуировки, согласно табл. 5.10, по 25 см³ раствора метилового оранжевого для градуировки (см. п. 7.2, перечисление 7), доводят до 50 см³ дистиллированной водой и тщательно перемешивают. Измерения начинают через 30 мин после приготовления растворов для градуировки.

Таблица 5.10

Растворы дня установления градуировочной характеристики при определении концентрации хлора

Номер раствора для градуировки	1	2	3	4	5	6
Объем рабочего раствора (ρ = 10 мкг Cl2 в 1 см3), см3	0,25	0,5	1,0	2,0	4,0	6,0
Масса Cl2 в 5 см3 раствора, мкг	0,25	0,5	1,0	2,0	4,0	6,0

Для установления градуировочной характеристики измеряют оптическую плотность раствора из каждой колбы в кюветах с расстоянием между рабочими гранями 10 мм при длине волны 499 нм. Следует учесть, что при определении концентрации хлора измеряют не усиление окраски, как в других методах, а ослабление, поэтому порядок операций при работе на двухлучевом фотоэлектроколориметре будет следующим. В левый пучок света помещают кювету с дистиллированной водой, в правый - кювету с поглотительным раствором и с помощью левого барабана уравнивают световые потоки. Затем в кювету, где находился поглотительный раствор, наливают анализируемый раствор, уравнивают световые потоки правым барабаном и снимают значение оптической плотности по шкале. Через каждые 5 - 10 измерений (в зависимости от устойчивости нуля прибора) в кювету заливают поглотительный раствор. При положении правого барабана на нуле шкалы оптической плотности световые потоки должны находиться в состоянии равновесия (уравновешивание производится вращением левого барабана). При установлении градуировочной характеристики в расчете используют истинные значения содержания хлора в 5 см³, полученные при титровании.

Пример. В результате титрования получено, что концентрация рабочего раствора для градуировки составляет не 10, а 9,2 мкг хлора в 1 см³ раствора. В этом случае действительная масса хлора в 5 см³ пробы в колбе № 2 составляет 0,25´0,92 = 0,23 мкг, в колбе № 3 она будет 0,5´0,92 = 0,46 мкг и т.д.

Проверку градуировочной характеристики следует проводить при каждой смене партии реактива, но не реже одного раза в квартал.

7.4. Отбор проб. Для определения разовой массовой концентрации хлора исследуемый воздух в течение 20 мин аспирируют с расходом 1 дм³/мин через поглотительный прибор Рыхтера, содержащий 6 см³ поглотительного раствора. Срок хранения отобранных проб не более 3 сут. Поглотительный прибор с раствором взвешивают до отбора пробы.

8. Выполнение измерений

В лаборатории раствор в поглотительном приборе доводят до исходной массы дистиллированной водой и перемешивают. Переводят жидкость из поглотительного прибора в кювету фотоколориметра. Оптическую плотность раствора измеряют в кюветах с расстоянием между рабочими гранями 10 мм при длине волны 499 нм согласно п. 7.3. Массу хлора в пробах находят с помощью установленной градуировочной характеристики.

9. Вычисление результата измерений

См. п. 5.1.16, формулу (4).

5.2.3.5. Хлорид водорода: отбор проб на пленочный сорбент [потенциометрический метод] [5, 60]

Методика предназначена для определения концентрации хлорида водорода в атмосферном воздухе населенных пунктов в диапазоне 0,06 - 3,13 мг/м³ при объеме пробы воздуха 80 дм³. Используется для измерения разовых и среднесуточных концентраций. Мешающее влияние аэрозолей хлоридов, бромидов и иодидов металлов устраняют в процессе отбора проб.

1. Нормы точности измерений

По результатам метрологического исследования, при определении концентрации хлорида водорода в атмосферном воздухе в диапазоне 0,06 - 3,13 мг/м³ суммарная погрешность при доверительной вероятности 0,95 не превышает ±20 %.

2. Метод измерения

Метод основан на поглощении хлорида водорода из воздуха раствором углекислого натрия с глицерином, нанесенным на твердый инертный носитель. Поглощенный хлорид водорода определяют потенциометрическим методом с помощью хлоридного электрода.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы.

3.2. Средства измерений

Универсальный иономер И-130 или другой

с ценой деления не более 0,5 мВ

Электрод хлорид-селективный ЭМ-C1-01                            по ТУ 25.05.1910-80

Электрод сравнения ЭВЛ-1М3                                              по ГОСТ 16286-70

Мешалка магнитная ММ-2 (или аналогичная)

Весы аналитические ВЛА-200                                               по ГОСТ 24104-80Е

Меры массы                                                                              по ГОСТ 7328-82Е

Барометр-анероид М-67                                                          по ТУ 2504-1797-75

Термометр лабораторный шкальный                                     по ГОСТ 215-73Е

ТЛ-2; пределы 0 - 55 °С; цена деления 1 °С

Электроаспиратор ЭА-1; погрешность ±10 %,

Госреестр № 5997-77                                                                    по ТУ 25-11-1414-78

Секундомер; класс 3; цена деления                                       по ГОСТ 5072-79Е

секундной шкалы 0,2 с

Колбы мерные                                                                          по ГОСТ 1770-74Е

2-25-2        - 7 шт.

2-100-2      - 2 шт.

2-1000-2    - 1 шт.

Пипетки                                                                                    по ГОСТ 20292-74Е

4-2-1          - 5 шт.

2-1-5          - 3 шт.

6-2-10        - 2 шт.

Стакан-ячейка для монометрических измерений вместимостью 8 см³ (наружный диаметр 24 мм, высота 24 мм) - 20 шт.

3.3. Вспомогательные устройства

Трубки сорбционные СТ 112 или СТ 212                             по ТУ 25-1110.039-82.

Солевой мостик для отделения электрода сравнения от анализируемого раствора. Мостик представляет собой делительную воронку вместимостью 250 см³, соединенную гибкой трубкой из полимерного материала диаметром 0,5 см³, длиной 20 - 40 см с капиллярной трубкой для полярографических ртутно-капающих электродов диаметром 0,5 см³, длиной 7 - 12 см, с отверстием диаметром 0,05 мм. Систему солевого мостика заполняют раствором азотнокислого калия концентрацией 1 моль/дм³. Кран делительной воронки смазывают внутри и снаружи апиезоновой смазкой для предотвращения вытекания раствора и кристаллизации соли. Раствор азотнокислого калия в делительной воронке меняют не реже одного раза в 10 дней при перекрытом кране. Необходимо следить, чтобы в системе солевого мостика отсутствовали пузырьки воздуха. Перед измерениями хлорид-серебряный электрод сравнения опускают в делительную воронку и приоткрывают кран.

7.4. Реактивы

Аммоний уксуснокислый, ч. д. а.                                          по ГОСТ 3117-78

Глицерин, ч. д. а.                                                                      по ГОСТ 6259-79

Калий азотнокислый, х. ч.                                                      по ГОСТ 4217-77

Калий хлористый, х. ч.                                                            по ГОСТ 4234-77

Кислота уксусная ледяная, х. ч.                                              по ГОСТ 61-75

Натрий углекислый, ч. д. а.                                                    по ГОСТ 83-79

Свинец уксуснокислый, ч. д. а.                                              по ГОСТ 1027-67

Спирт этиловый, ректификат                                                 по ГОСТ 5962-67

3.5. Материалы

Фильтры АФА-В-10, изготовитель ВО «Изотоп»

4. Требования безопасности

См. п. 5.1.3.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14.

7. Подготовка к выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов, зарядка электрода, проверка крутизны характеристики электрода, установление градуировочной характеристики, подготовка сорбционных трубок, отбор пробы воздуха.

7.2. Приготовление растворов

1) Раствор для обработки сорбционных трубок. В колбе вместимостью 100 см³ растворяют 10 г углекислого натрия, добавляют 10 см³ глицерина и доводят до метки дистиллированной водой.

2) Буферный раствор. 7,78 г уксуснокислого аммония растворяют в воде, добавляют 5,7 см³ ледяной уксусной кислоты, 0,015 г уксуснокислого свинца и 10 см³ этилового спирта. Раствор доводят дистиллированной водой до метки в мерной колбе вместимостью 1000 см³.

3) Калий азотнокислый, раствор 1 моль/дм³. 101,1 г азотнокислого калия растворяют в дистиллированной воде в мерной колбе вместимостью 1000 см³.

4) Раствор для градуировки концентрацией 100 мкг/см³ хлорид-иона. 0,2102 г хлорида калия растворяют в буферном растворе в мерной колбе вместимостью 1000 см³. Объем доводят до метки буферным раствором. Хранить в холодильнике не более 1 мес.

5) Исходный контрольный раствор хлорида калия концентрацией 0,1 моль/дм³ для проверки крутизны характеристики хлоридного электрода. 7,456 г хлорида калия растворяют в дистиллированной воде в мерной колбе вместимостью 1000 см³.

6) Контрольные растворы 0,01; 0,001; 0,0001 моль/дм³ готовят путем разбавления исходного раствора дистиллированной водой соответственно в 10, 100 и 1000 раз.

7.3. Зарядка электрода. Проверка крутизны характеристики электрода.

Хлоридный электрод заряжают в соответствии с инструкцией, изложенной в паспорте. Собранный электрод вымачивают при комнатной температуре в течение суток в растворе хлорида калия концентрацией 0,001 моль/дм³.

Перед началом работы электрод промывают дистиллированной водой и обтирают фильтровальной бумагой. Готовность электрода к работе проверяют, согласно инструкции, по значению потенциала электрода в контрольном растворе хлорида калия концентрацией 0,001 моль/дм³ относительно насыщенного хлорсеребряного электрода, равному 198 ± 12 мВ, при температуре (25 ± 1) °С.

Крутизна характеристики электрода K должна соответствовать паспортным данным; она вычисляется по формуле:

где E₁ и E₂ - потенциалы электрода в растворах с концентрацией соответственно c₁ и c₂, мВ; c₁ и c₂ - концентрации растворов, моль/дм³.

В лабораторных условиях электроды хранятся сухими. Если электрод ежедневно эксплуатируется, его следует хранить в растворе хлорида калия концентрацией 0,001 моль/дм³ в вертикальном положении.

7.4. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость потенциала измерительного электрода (E, мВ) от логарифма концентрации хлорид-иона (lg c_Cl-) строят по результатам измерений пяти серий градуировочных растворов. Каждую серию, состоящую из семи растворов, готовят из раствора для градуировки. Растворы готовят в мерных колбах вместимостью 25 см³, для чего в каждую колбу вносят 1 см³ раствора для обработки сорбционных трубок (см. п. 7.2, перечисление 1), раствор для градуировки согласно табл. 5.11, доводят объем до метки буферным раствором и тщательно перемешивают.

Для проведения измерения раствор переливают в измерительную ячейку (стакан вместимостью 8 см³), опускают хлоридный электрод ЭМ-С1-01, капилляр солевого мостика и якорь магнитной мешалки. Включают магнитную мешалку и снимают показания иономера через 1 - 2 мин. Необходимо следить за тем, чтобы глубина погружения электродов в растворы во всех случаях была одинаковой.

Таблица 5.11

Растворы для установления градуировочной характеристики при определении концентрации хлорида водорода

Номер раствора для градуировки	1	2	3	4	5	6	7
Объем исходного раствора для градуировки (ρ = 100 мкг/см3), см3	0,25	0,5	1,0	1,25	2,5	5,0	12,5
Концентрация Cl, мкг/см3	1	2	4	5	10	20	50
lg cCl-	0,000	0,301	0,602	0,699	1,000	1,301	1,699

Измерения проводит в порядке возрастания концентрации. После каждого измерения электроды промывают несколько раз дистиллированной водой до получения стабильного потенциала хлоридного электрода в нулевом буферном растворе, который готовят, добавляя 1 см³ раствора по п. 7.2, перечислению 1 к 24 см³ буферного раствора.

Градуировочную характеристику устанавливают по семи точкам на основании средних арифметических значений результатов измерений пяти серий растворов для градуировки. Проверку градуировочного графика следует производить ежедневно по трем растворам в диапазоне концентраций анализируемых проб.

7.5. Подготовка сорбционных трубок

Чистые трубки, предназначенные для отбора проб, обрабатывают абсорбирующим раствором (см. п. 7.2, перечисление 1) в соответствии с п. 5.1.12, тщательно вытирают снаружи чистой фильтровальной бумагой, сразу же закрывают заглушками и упаковывают в полиэтиленовые пакеты. Срок хранения пропитанных трубок в герметичной упаковке не более 7 сут.

7.6. Отбор проб

Для определения разовой концентрации хлорида водорода исследуемый воздух аспирируют с расходом 4 дм³/мин в течение 20 мин через фильтр АФА-В-10 и сорбционную трубку, подготовленную к отбору. Сорбционная трубка должна быть укреплена в вертикальном положении слоем сорбента вниз. Воздух должен идти снизу вверх. Срок хранения проб в герметичной упаковке не более 7 сут.

8. Выполнение измерений

Сорбционную трубку помещают в пробирку, приливают 5 см³ буферного раствора и тщательно перемешивают содержимое с помощью резиновой груши, надетой на выходной конец трубки. Через 5 - 10 мин раствор переливают в измерительную ячейку и измеряют потенциал хлоридного электрода, как указано в п. 7.4. По полученному значению потенциала, пользуясь градуировочной характеристикой, находят логарифм концентрации хлорид-ионов (lg c_Cl-). По окончании измерения хлоридсеребряный электрод вынимают из делительной воронки и помещают в дистиллированную воду.

9. Вычисление результата измерений

Концентрацию (мг/м³) хлорида водорода в воздухе находят по формуле:

где c - концентрация хлорид-ионов, мкг/см³ (антилогарифм lg c_Cl-);

1,03 - коэффициент пересчета хлорид-иона на хлорид водорода;

5 - объем раствора пробы, см³;

V₀ - объем отобранной пробы воздуха, приведенный к нормальным условиям, дм³.

Примечание. При работе с хлорид-селективным электродом необходимо избегать прямого солнечного света.

5.2.3.6. Хлорид водорода: отбор проб на пленочный сорбент¹ [15]

¹ Методику применять при отсутствии условий для использования методики 5.2.3.5.

Методика предназначена для определения концентрации хлорида водорода в атмосферном воздухе населенных пунктов в диапазоне концентраций 0,1 - 2,0 мг/м³ при объеме пробы 30 дм³. Используется для измерения разовых и среднесуточных концентраций. Мешающее влияние аэрозолей хлоридов, бромидов и цианидов металлов устраняют в процессе отбора пробы.

1. Нормы точности измерений

По результатам метрологического исследования при определении концентрации хлорида водорода в атмосферном воздухе в диапазоне 0,1 - 2,0 мг/м³ суммарная погрешность при доверительной вероятности 0,95 не превышает ±17 %.

2. Метод измерения

Метод основан на улавливании хлорида водорода пленочным хемосорбентом и фотометрическом определении его массы по реакции с роданидом ртути и трехвалентным железом в водно-ацетоновой среде.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы, материалы.

3.2. Средства измерений

Фотоэлектроколориметр или спектрофотометр

Весы аналитические ВЛА-200                                               по ГОСТ 24104-80Е

Меры массы                                                                              по ГОСТ 7328-82Е

Секундомер; класс 3; цена деления

секундной шкалы 0,2                                                                   по ГОСТ 5072-79Е

Термометр лабораторный шкальный ТЛ-2;

пределы 0 - 55 °С; цена деления 1 °С                                         по ГОСТ 215-73Е

Барометр-анероид М-67                                                          по ТУ 2504-1797-75

Электроаспиратор ЭА-1; погрешность

±10 %; Госреестр № 5997-77                                                        по ТУ 25-11-1414-78

Колбы мерные                                                                          по ГОСТ 1770-74Е

2-50-2        - 8 шт.

2-100-2      - 3 шт.

2-500-2      - 1 шт.

Пипетки                                                                                    по ГОСТ 20292-74Е

4-2-1          - 3 шт.

2-1-5          - 2 шт.

6-2-10        - 2 шт.

Воронка с пористой пластинкой № 4

Пробирки колориметрические с

пришлифованными пробками                                                    по ГОСТ 10615-75

3.3. Вспомогательные устройства

Трубки сорбционные СТ 112 или СТ 212

(маркировки 1 и 2)                                                                        по ТУ 25-1110.039-82

3.4. Материалы

Трубка резиновая полувакуумная, тип 1                               по ГОСТ 5496-77

Фильтры АФА-В-10; изготовитель ВО «Изотоп»

3.5. Реактивы

Азотная кислота, х. ч.                                                              по ГОСТ 4461-77

Ацетон, ч. д. а.                                                                          по ГОСТ 2603-71

Глицерин, х. ч. или ч. д. а.                                                      по ГОСТ 6259-75

Калий хлористый, х. ч.                                                            по ГОСТ 4234-77

Квасцы железоаммонийные, ч. д. а.                                      по ГОСТ 4205-77

Натрий углекислый, х. ч.                                                        по ГОСТ 83-79

Ртути роданид (см. п. 7.2, перечисление 2)

Спирт этиловый, ректификат                                                 по ГОСТ 5962-67

Ртуть азотнокислая, окисная, одноводная,                           по ГОСТ 4520-78

ч. д. а.

Калий роданистый, х. ч.                                                          по ГОСТ 4139-75

4. Требования безопасности

См. п. 5.1.3.

5. Требования к квалификации оператора

См. п. 5.1.4.

6. Условия выполнения измерений

См. п. 5.1.14.

7. Подготовка к выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов, установление градуировочной характеристики, подготовка сорбционных трубок к работе, отбор пробы воздуха.

7.2. Приготовление растворов и роданида ртути

1) Раствор для обработки сорбционных трубок. 10 г углекислого натрия растворяют в мерной колбе вместимостью 100 см³ примерно в 50 см³ дистиллированной воды, приливают 20 см³ глицерина и доводят объем до метки водой.

2) Роданид ртути. 20 г нитрата ртути растворяют в 100 см³ воды и подкисляют несколькими каплями азотной кислоты. В другой колбе растворяют 13 г роданида калия в 50 см³ воды и при сильном перемешивании по каплям переносят в раствор нитрата ртути. Образовавшийся аморфный осадок отфильтровывают, промывают водой до отрицательной реакции на роданид-ионы (индикатор - железоаммонийные квасцы) и высушивают.

3) Роданид ртути, 0,2 %-ный спиртовой раствор. 0,2 г роданида ртути растворяют в 100 см³ этилового спирта. Спустя сутки раствор отфильтровывают через воронку с пористой пластинкой № 4. Раствор устойчив в течение 14 сут.

4) Раствор железоаммонийных квасцов. 61 г квасцов вносят в колбу, добавляют 100 см³ воды и 310 см³ азотной кислоты. Раствор фильтруют через воронку с пористой пластинкой № 4 в мерную колбу вместимостью 500 см³ и доводят водой до метки.

5) Ацетон, 60 %-ный раствор в воде по объему.

6) Исходный раствор для градуировки (ρ = 100 мкг/см³ хлорид-иона). 0,0210 г хлористого калия помещают в мерную колбу 100 см³, доводят объем до метки дистиллированной водой.

7) Рабочий раствор для градуировки (ρ = 10 мкг/см³ хлорид-иона). 10 см³ исходного раствора разбавляют в мерной колбе до 100 см³ водой.

7.3. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость оптической плотности от массы хлорид-иона, устанавливают по пяти сериям растворов для градуировки. Каждую серию, состоящую из семи растворов, готовят из свежеприготовленного раствора хлорида калия (см. п. 7.2, перечисление 6).

Растворы для установления градуировочной характеристики готовят в мерных колбах вместимостью 50 см³. Для этого в каждую колбу вливают рабочий раствор для градуировки в соответствии с табл. 5.12, 2 см³ раствора для обработки сорбционных трубок, доводят объем 60 %-ным ацетоновым раствором до метки и тщательно перемешивают.

Таблица 5.12

Растворы для установления градуировочной характеристики при определении концентрации хлорида водорода

Номер раствора для градуировки	1	2	3	4	5	6	7
Объем рабочего раствора (ρ = 10 мкг/см3), см3	3	6	9	-	-	-	-
Объем исходного раствора (ρ = 100 мкг/см3), см3	-	-	-	1,2	1,5	2,0	4,0
Масса хлорид-иона в 5 см3, мкг	3	6	9	12	25	20	40

Для установления градуировочной характеристики отбирают в пробирки по 5 см³ каждого раствора, добавляют 0,5 см³ раствора железоаммонийных квасцов и 0,4 см³ раствора роданида ртути, тщательно перемешивают. Одновременно готовят нулевой раствор, содержащий все реактивы, кроме раствора для градуировки. Через 10 мин измеряют оптическую плотность растворов по отношению к воде. Измерения проводят в кюветах с расстоянием между рабочими гранями 10 мм при длине волны 480 нм. Среднее значение оптической плотности нулевой пробы не должно превышать 0,035 - 0,040.

7.4. Подготовка сорбционных трубок

Чистые трубки, предназначенные для отбора проб, и те, которые используются в качестве нулевых, обрабатывают абсорбирующим раствором (см. п. 7.2, перечисление 1), согласно п. 5.1.12, тщательно вытирают снаружи чистой фильтровальной бумагой, сразу же закрывают заглушками и упаковывают в полиэтиленовые пакеты. Срок хранения пропитанных трубок в герметичной упаковке не более недели.

7.5. Отбор проб

Для определения разовой концентрации хлорида водорода исследуемый воздух с расходом 1,5 дм³/мин аспирируют в течение 20 мин через фильтр АФА-В-10 и сорбционную трубку, подготовленную к отбору. Сорбционная трубка должна быть укреплена в вертикальном положении слоем сорбента вниз. Воздух должен идти снизу вверх. Отбор проб можно производить в диапазоне температур воздуха от минус 10 до 40 °С. Отобранные пробы в герметичной упаковке могут сохраняться в течение недели. При необходимости определения меньших концентраций расход воздуха может быть увеличен до 5 дм³/мин.

8. Выполнение измерений

Сорбционную трубку помещают в пробирку и смывают пробу 5 см³ 60 %-ного ацетонового раствора с помощью пипетки, кончик которой касается внутреннего края трубки и перемещается по окружности. Путем нескольких прокачиваний ацетонового раствора через сорбент при помощи резиновой груши переводят пробу в раствор, затем в трубку, находящуюся в пробирке, приливают 0,5 см³ раствора железоаммонийных квасцов и 0,4 см³ раствора роданида ртути. Повторяют операцию перемешивания и вытесняют грушей остатки раствора в пробирку. Через 10 мин после прибавления реактивов измеряют оптическую плотность раствора. Каждый раз одновременно анализируют аналогично пробе нулевой раствор - сорбционную трубку из партии, приготовленной к отбору.

Массу хлорид-иона в пробе находят с помощью градуировочной характеристики по разности результатов измерений оптической плотности растворов пробы и нулевого и пересчитывают на массу хлорида водорода умножением на коэффициент 1,03.

9. Вычисление результатов измерений

См. п. 5.1.16, формулу (5).

5.2.4. Соединения фосфора [V] [фосфорный ангидрид и фосфорная кислота] [52]

Методика предназначена для определения концентрации фосфорной кислоты и фосфорного ангидрида в атмосферном воздухе населенных пунктов в диапазоне 0,0005 - 0,015 мг/м³ при объеме пробы воздуха 2 м³. Используется для измерения разовых и среднесуточных концентраций.

Определению мешают растворимые фосфаты и соединения мышьяка.

1. Нормы точности измерений

По экспертным оценкам, при определении концентрации фосфорной кислоты и фосфорного ангидрида в атмосферном воздухе в диапазоне 0,0005 - 0,015 мг/м³ суммарная погрешность не превышает ±25 %.

2. Метод измерения

Метод основан на улавливании из воздуха фосфорной кислоты и фосфорного ангидрида аэрозольным фильтром и фотометрическом их определении по фосфорно-молибденовой сини, образующейся в результате взаимодействия фосфорной кислоты с молибденовокислым аммонием в присутствии восстановителя.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы и материалы.

3.2. Средства измерений

Фотоэлектроколориметр или спектрофотометр

Весы аналитические ВЛА-200                                               по ГОСТ 24104-80Е

Меры массы                                                                              по ГОСТ 7328-82Е

Секундомер: класс 3; цена деления

секундной шкалы 0,2 с                                                                 по ГОСТ 5072-79Е

Термометр лабораторный шкальный

ТЛ-2; пределы 0 - 55 °С; цена деления 1 °С                               по ГОСТ 215-73Е

Барометр-анероид М-67                                                          по ТУ 2504.1797-75

Электроаспиратор модели ЭА-1;

погрешность ±10 %; Госреестр № 5997-77                                по ТУ 25-11-1414-78

Колбы мерные                                                                          по ГОСТ 1770-74Е

2-50-2        - 2 шт.

2-100-2      - 3 шт.

Пипетки                                                                                    по ГОСТ 20292-74Е

4-2-1          - 5 шт.

2-1-5          - 5 шт.

6-2-10        - 3 шт.

3.3. Вспомогательные устройства

Фильтродержатели для фильтров

АФА-XП-18, изготовитель ВО «Изотоп»

Пористый стеклянный фильтр № 3

Стаканы стеклянные вместимостью 50 см³

Баня водяная

Электрическая плитка с закрытой спиралью

Пробирки П4-10-14/23                                                            по ГОСТ 23932-79

3.4. Материалы

Фильтры АФА-XП-18; изготовитель ВО «Изотоп»

3.5. Реактивы

Аммоний молибденовокислый, х. ч.                                     по ГОСТ 3765-78

Вода дистиллированная                                                          по ГОСТ 6709-72

Калий фосфорнокислый однозамещенный х. ч.                  по ГОСТ 4198-75

Кислота аскорбиновая х. ч.                                                     по ГОСТ 4815-75

Кислота серная, х. ч.                                                                по ГОСТ 4204-77

4. Требования безопасности

См. п. 5.1.3.

5. Требования к квалификации оператора

См. п. 5.1.14.

6. Условия выполнения измерений

См. п. 5.1.14.

7. Подготовка к выполнению измерений

7.1. Перед выполнением измерений должны быть проведены следующие работы: приготовление растворов, установление градуировочной характеристики, подготовка фильтров, отбор пробы воздуха.

7.2. Приготовление растворов

1) Кислота аскорбиновая, 1 %-ный раствор. 1 г аскорбиновой кислоты растворяют в воде. Объем доводят до 100 см³. Раствор хранят в склянке из темного стекла.

2) Кислота серная, раствор 1:4. К четырем объемам воды осторожно, при постоянном помешивании добавляют 1 объем серной кислоты.

3) Аммоний молибденовокислый. 1,7 %-ный раствор. 1 г молибденово-кислого аммония растворяют в 10 см³ дистиллированной воды и добавляют 50 см³ раствора серной кислоты 1:4 (см. перечисление 2).

4) Исходный раствор для градуировки (ρ = 1000 мкг/см³). 0,1915 г калия фосфорнокислого однозамещенного помещают в мерную колбу вместимостью 100 см³, доводят объем до метки дистиллированной водой и тщательно перемешивают.

5) Рабочий раствор для градуировки (ρ = 10 мкг/см³). Готовят 100-кратным разбавлением исходного раствора (см. перечисление 4) водой. Раствор хранят не более 5 сут.

7.3. Установление градуировочной характеристики

Градуировочную характеристику, выражающую зависимость оптической плотности раствора от массы фосфорной кислоты в пробе, устанавливают по пяти сериям растворов для градуировки. Каждую серию, состоящую из семи растворов, готовят из рабочего раствора (см. п. 7.2, перечисление 5) в соответствии с табл. 5.13.

Таблица 5.13

Растворы для установления градуировочной характеристики при определении концентрации фосфорной кислоты (в пересчете на фосфорный ангидрид)

Номер раствора для градуировки	1	2	3	4	5	6	7
Объем рабочего раствора (ρ = 10 мкг/см3), см3	0,05	0,1	0,2	0,4	0,8	1,0	1,5
Соответствует массе фосфорного ангидрида, в пробе, мкг	0,5	1	2	4	8	10	15

Для установления градуировочной характеристики на чистые фильтры АФА-XП-18 с обрезанными краями, помещенные в стаканы, наносят по 5 см³ растворов для градуировки согласно табл. 5.13 и обрабатывают аналогично пробам (см. п. 8). Для построения градуировочной характеристики используют разности оптических плотностей растворов 1 - 7 и среднего значения оптической плотности трех нулевых проб.

7.4. Отбор проб

Для определения разовой концентрации фосфорной кислоты и фосфорного ангидрида исследуемый воздух аспирируют через фильтр АФА-XП-18 с расходом 50 дм³/мин или через фильтр площадью 36 см² с расходом до 100 дм³/мин в течение 20 мин. Для определения среднесуточных концентраций отбирают на один фильтр шесть разовых проб с перерывами в 4 ч. Срок хранения проб в герметичной упаковке неограничен.

8. Выполнение измерений

Фильтр с пробой помещают в стакан, заливают 5 см³ воды и подогревают до 70 - 80 °С. Затем раствор и фильтр переносят на воронку с пористым стеклянным фильтром № 3 и маленькими порциями горячей воды промывают стакан и фильтр. Общий объем фильтрата доводят до 10 см³. 5 см³ раствора переносят в пробирку, добавляют 1 см³ раствора молибденовокислого аммония и 0,3 см³ аскорбиновой кислоты. Пробирку энергично встряхивают и помещают на 3 мин в кипящую водяную баню. По охлаждении измеряют оптическую плотность раствора по отношению к воде при 700 нм в кюветах с расстоянием между рабочими гранями 10 мм. Одновременно анализируют нулевую пробу, которую готовят из чистого фильтра с обрезанными краями.

Массу фосфорной кислоты и фосфорного ангидрида в пробе определяют с помощью установленной градуировочной характеристики по разности оптических плотностей растворов пробы и нулевого.

9. Вычисление результата измерений

См. п. 5.1.16, формулу (4).

5.2.5. Металлы

5.2.5.1. Ванадий [35]

Методика предназначена для определения концентрации ванадия в атмосферном воздухе населенных пунктов в диапазоне 0,001 - 0,01 мг/м³ при объеме пробы воздуха 2 м³. Используется для определения разовых и среднесуточных концентраций.

Определению не мешает железо, кальций, магний, марганец, титан, медь, кремний, никель и цинк в количествах до 5,0 мг в пробе.

1. Нормы точности измерений

По экспертным оценкам, при определении концентрации ванадия в атмосферном воздухе в диапазоне 0,001 - 0,01 мг/м³ суммарная погрешность не превышает ±25 %.

2. Метод измерения

Метод основан на улавливании ванадия на фильтры АФА-XП-18 и фотометрическом определении его массы по окрашенному в фиолетовый цвет комплексному соединению, образующемуся при взаимодействии ванадия с салицилгидроксамовой кислотой.

3. Средства измерений, вспомогательные устройства, реактивы и материалы

3.1. При выполнении измерений должны быть применены следующие средства измерений, вспомогательные устройства, реактивы и материалы.

3.2. Средства измерений

Фотоэлектроколориметр или спектрофотометр

Весы аналитические ВЛА-200                                               по ГОСТ 24104-80Е

Меры массы                                                                              по ГОСТ 7328-82Е

Термометр лабораторный шкальный

ТЛ-2, пределы 0 - 55 °С; цена деления 1 °С                               по ГОСТ 215-73Е

Барометр-анероид М-117                                                        по ТУ 2504-1797-75

Электроаспиратор ЭА-1; погрешность

±10 %; Госреестр № 5997-77                                                        по ТУ 25-11-1414-78

Муфельная печь с термопарой

Колбы мерные                                                                          по ГОСТ 1770-74Е

2-50-2        - 5 шт.

2-100-2      - 3 шт.

2-1000-2    - 1 шт.

Пипетки                                                                                    по ГОСТ 20292-74Е

4-2-1          - 5 шт.

2-1-5          - 7 шт.

6-2-10        - 3 шт.

4-2-2          - 2 шт.

Стаканы В-1-250 ТС                                                                по ГОСТ 25336-82

Пробирки П4-5-14/23                                                              по ГОСТ 1770-74

Тигли фарфоровые

Чашки ЧВА1-100                                                                     по ГОСТ 10973-75

Воронки В-25-50 ХС                                                               по ГОСТ 25336-82

3.3. Вспомогательные устройства

Бумага индикаторная, универсальная

Баня водяная

Баня песчаная

Фильтродержатели для фильтров АФА-XП-18

Воронка Бюхнера

Сушильный шкаф

3.4. Материалы

Фильтры АФА-XП-18 или из ткани ФПП,

изготовитель ВО «Изотоп»

Трубка резиновая полувакуумная, тип 1                               по ГОСТ 5496-57

Фильтры «синяя лента» диаметром 4 см

Палочки стеклянные

3.5. Реактивы

Аммоний метаванадиевокислый, ч. д. а.                              по ГОСТ 9336-75
