РД 45.120-2000 «Нормы технологического проектирования. Городские и сельские телефонные сети»

Нормы технологического проектирования (НТП) являются обязательными при проектировании городских и сельских телефонных сетей.
Данные НТП являются обязательными и при проектировании телефонных сетей (ведомственных и частных), присоединенных к телефонной сети общего пользования.
НТП не применимы к проектированию специальных и уникальных сетей.

Обозначение: РД 45.120-2000
Название рус.: Нормы технологического проектирования. Городские и сельские телефонные сети
Статус: действующий
Заменяет собой: ВНТП 112-92 «Том 2. Городские и сельские телефонные сети» ВНТП 112-92 «Том 1. Городские и сельские телефонные сети»
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 12.10.2000
Разработан: ЛОНИИС 196128, Санкт-Петербург, ул. Варшавская, д. 11
ОАО "Гипросвязь СПб"
Утвержден: Минсвязи России (12.10.2000)
Опубликован: ЦНТИ "Информсвязь" № 2000

РД 45.120-2000

НОРМЫ ТЕХНОЛОГИЧЕСКОГОПРОЕКТИРОВАНИЯ

Городскиеи сельские телефонные сети

НТП 112-2000

Предисловие

1РАЗРАБОТАН Ленинградским отраслевым научно-исследовательским институтом связи(ЛОНИИС) и ОАО «Гипросвязь СПб»

ВНЕСЕН Департаментом электросвязи Минсвязи Российской Федерации по связии информатизации

2 УТВЕРЖДЕН Министерством Российской Федерации посвязи и информатизации 12.10.2000

3 ВВЕДЕН В ДЕЙСТВИЕ информационным письмом от26.10.2000 г. № 6906

4 ВВЕДЕН взамен ВНТП 112-92

СОДЕРЖАНИЕ

1. Область применения. 1

2. Нормативные ссылки. 2

3 Определения и список сокращений. 4

4 Общие положения. 10

5 Технология проектирования. 11

6 Классификация и основные принципы построения ГТС и СТС.. 11

7 Нормы и требования к параметрам ГТС и СТС.. 23

8 Нормативы определения мощности. 32

9 Особенности проектирования станций с функциями ЦСИС.. 33

10 Нормы на отдельные виды оборудования. 35

11 Фонд времени, режим работы оборудования и нормы обслуживающего персонала. 35

12 Требования и нормы по проектированию линейных сооружений. 37

13 Измерительная и проверочная аппаратура. 51

14 Номенклатура и нормы площади помещений телефонных станций. 56

15 Требования к технологической взаимосвязи цехов и служб АТС и их размещение. 60

16 Нормы размещения. 60

17 Технологические требования к зданиям и помещениям.. 61

18 Требования к внутристанционной проводке, заземлениям и защите. 69

19 Охрана окружающей природной среды.. 70

20 Техника безопасности. 71

21 Требования к технико-экономическим показателям.. 72

Приложение А (обязательное) 73

Приложение Б (обязательное) 76

Приложение В (справочное) 84

Приложение Г (справочное) 92

Приложение Д (справочное) 97

Приложение Е (информационное) 98

Приложение Ж (информационное) 102

Приложение З (информационное) 105

Приложение И (информационное) 106

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящие НТПявляются обязательными при проектировании городских и сельских телефонныхсетей.

Данные НТПявляются обязательными и при проектировании телефонных сетей (ведомственных ичастных), присоединенных к телефонной сети общего пользования.

НТП не применимык проектированию специальных и уникальных сетей.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящемРуководящем документе приведены ссылки на нормативные документы:

Временныерекомендации по предотвращению попадания газа в помещения ввода кабелейпредприятий связи.

Временные указанияпо защите персонала и сооружений связи и радиофикации на участках пересечения исближения с линиями электропередачи 750 кВ, Минсвязи СССР.

ВСН45.122-77 Инструкции по проектированию искусственного освещения предприятийсвязи.

ВСН116-93 Инструкции по проектированию линейно-кабельных сооружений связи с01.01.96 г.

ВСН332-93 Ведомственные строительные нормы. Инструкция по проектированиюэлектроустановок предприятий и сооружений электросвязи, проводного вещания,радиовещания и телевидения с 01.01.94 г.

ГОСТ464-79 Заземление для стационарных установок проводной связи радиорелейныхстанций, радиотрансляционных узлов и антенн систем коллективного приемателевидения. Нормы сопротивления.

ГОСТ12.1.003-83 (СТСЭВ 1930-79) Шум. Общие требования безопасности с 1.07.84 г.

ГОСТ5238-81 Установки проводной связи. Схемы защиты от опасных напряжений итоков, возникающих на линиях. Технические требования.

ГОСТ2.105-95 Общие требования к тестовым документам.

ГОСТ16350-80 Климат СССР. Районирование и статистические параметрыклиматических факторов для технических цепей.

ГОСТP50932-96 Совместимость технических средств электромагнитная. Устойчивостьоборудования проводной связи к электромагнитным помехам. Требования и методыиспытаний.

ГОСТ21655-87 Каналы и тракты магистральной первичной сети единойавтоматизированной системы связи. Электрические параметры и методы измерений.

ГОСТ5238-81 Установки проводной связи. Схемы защиты от опасных напряжений итоков, возникающих на линиях. Технические требования. Взамен ГОСТ 5238-73.

ГОСТР 50889-96 Сооружения местных телефонных сетей линейные. Термины иопределения.

Инструкция поэксплуатации стационарных свинцово-кислотных аккумуляторных батарей в составеЭПУ на объектах ВСС России.

Инструкция потехническому обслуживанию и настройке электроустановок на городских телефонныхсетях.

Инструкция попроектированию сети сигнализации ОКС № 7 и коммутационных систем с функциямиЦСИС на местных сетях электросвязи в составе ВСС РФ.

Инструкция порасчету основных технико-экономических и финансовых показателей и заполненияформ-таблиц бизнес-плана на стадиях проектирования для предприятий связи, (2-яредакция корректировки), АО Гипросвязь, 1997 г.

Концепциейприменения таксофонного оборудования на телефонной сети общего пользованияРоссии. Утверждена Госкомсвязи России от 25.11.97 г.

МВД РД-78.147-93Единые требования по технической укрепленности и оборудования сигнализацией охраняемыхобъектов.

НПБ104-95 Проектирование систем оповещения людей о пожаре в зданиях исооружениях. МВД России.

НПБ105-95 Нормы государственной противопожарной службы МВД России. Определениекатегорий помещений и зданий по взрывопожарной и пожарной опасности с 01.01.96г.

НПБ110-99 Нормы государственной противопожарной службы МВД России. Переченьзданий, сооружений, помещений и оборудования, подлежащих защите автоматическимиустановками тушения и обнаружения пожара.

ОСТ 45.68-96Стандарт отрасли. Классификация и условные обозначения стыков (интерфейсов)цифровых станций местных телефонных сетей.

ОСТ 45.88-96Отраслевая система стандартизации. Порядок разработки руководящих документовотрасли.

ОСТ 45.81-97Стандарт отрасли Совместимость электромагнитная цепей передачи дискретных ианалоговых сигналов линий местных сетей электросвязи. Нормы эксплуатационные.

ОСТ 45.82-96Стандарт отрасли. Сеть телефонная городская. Линии абонентские кабельные сметаллическими жилами. Нормы эксплуатационные.

ОСТ 45.83-96Стандарт отрасли. Линии абонентские сельских телефонных сетей. Нормыэксплуатационные.

ОСТН600-93 Отраслевые строительно-технологические нормы на монтаж сооружений иустройств связи, радиовещания и телевидения.

ПОТ РО-45-005-95Правила по охране труда при работах на кабельных линиях связи и проводноговещания (радиофикации).

ПОТ РО-45-003-95Правила по охране труда при работах на кабельных линиях связи и проводноговещания (радиофикации).

Правилаустановления и использования придорожных полос федеральных автомобильных дорогобщего пользования. Постановление Правительства РФ от 01.12.98 г. № 1420.

Правила оказанияуслуг телефонной связи. Постановление Правительства РФ от 26.09.1997 г. № 1235.

Правилатехнического обслуживания и ремонта линий кабельных, воздушных и смешанныхместных сетей связи, Минсвязи РФ, 1996.

Правилаустройства электроустановок (ПУЭ), изд. Главгосэнергонадзор,1998 г.

Правилатехнической эксплуатации электроустановок потребителем, Минэнерго, 1992 г.

РД 45.048-99Организация экстренных, справочно-информационных и заказных служб на ГТС.

PП 1.311-1-97 Порядок разработки, согласования, утверждения и составпроектной документации на строительство сооружений электросвязи.

Рекомендации повосстановлению и герметизации поврежденных (замокших) линий из пластмассовыхмногопарных кабелей местной телефонной сети. ЛОНИИС, 1997 г.

Рекомендации поодновременной защите кабелей связи от коррозии, ударов молнии и электромагнитныхвлияний, изд. Минсвязи СССР.

Руководство построительству линейных сооружений местных сетей связи. АООТ «ССКТБ-ТОМАСС».

Руководство помонтажу соединительных муфт и оконечных кабельных устройств на кабелях сгидрофобным заполнением для местных сетей связи. АООТ «ССКТБ-ТОМАСС».

Руководство построительству линейных сооружений связи ССКТБ-ТОМАСС, 1995 г.

Руководства по защите металлических кабелей от ударов молний,Госкомсвязи РФ. 1997 г.

Руководства позащите оптических кабелей от ударов молнии, Минсвязи РФ 1996 г.

Руководство погерметизации вводов кабелей предприятий связи. ССКТБ, 1986 г.

СанПиН2.2.4/2.1.8.055-96 Санитарные правила и нормы. Электромагнитные излучениярадиочастотного диапазона (ЭМИ-РЧ) Госкомсанэпиднадзор России.

СНиП 2.01.07-85Нагрузки и воздействия (с приложением 5: картырайонирования территории СССР по климатическим характеристикам).

СНиП2.04.05-91 Отопление, вентиляция и кондиционирование.

СНиП2.04.09-84 Пожарная автоматика зданий и сооружений.

СНиП21-01-97 Пожарная безопасность зданий и сооружений.

СНиП 2.09.04-87 Административныеи бытовые здания.

СНиП II-3-79 Строительная теплотехника.

СНиП11-01-95 Инструкция о порядке разработки, согласования, утверждения исоставе проектной документации на строительство предприятий, зданий исооружений.

СНиП II-12-77 Защита от шума.

СНиП II-3-79Строительная теплотехника.

СНиП 23-05-95 Естественное иискусственное освещение.

СНиП 2.09.02-85 Производственные здания.

СНиП 2.05.03-84 Мосты и трубы (переиздание сизменением).

СНиП4.05-91 Сборник сметных норм и расценок на строительные работы.

СП11-101-95 Порядок разработки, согласования, утверждения и составобоснований инвестиций в строительство предприятий, зданий и сооружений.

Эксплуатационныенормы на электрические параметры каналов сети ТфОП. Утверждены ПриказомГоскомсвязи России от 05.04.99 № 54.

8-95 Радиопомехи индустриальные. Электроустройства, эксплуатируемые внежилых домов. Предприятия на выделенных территориях или в отдельных зданиях.Допускаемые величины и методы испытаний с 01.01.96 г.

9-93 Радиопомехи индустриальные. Аппаратура проводной связи. Нормы иметоды испытаний с 01.01.94 г.

3 ОПРЕДЕЛЕНИЯ И СПИСОК СОКРАЩЕНИЙ

Абонент - юридическое или физическоелицо, с которым заключен договор об оказании услуг телефоннойсвязи с выделением абонентского номера.

Абонентская линия - линия телефонной сети,соединяющая абонентское устройство с коммутационной станцией (подстанцией, концентратором)этой сети.

Абонентское устройство(оконечное оборудование) - подключаемое к абонентским линиям техническое средство формированиясигналов электросвязи для передачи или приема по каналам связи заданнойабонентом информации (телефонный аппарат, факс, автоответчик, модем и др.).

Автоматическая телефоннаястанция -функционально законченная коммутационная станция местной сети, предназначенная для включенияабонентских линий и обеспечивающая автоматическое соединение с другимистанциями и узлами сети.

Автоматическая междугороднаятелефонная станция - оконечная коммутационная станция междугородной сети, обеспечивающаяавтоматическое установление соединения между местными сетями одной зонынумерации, между разными зонами, а также выход на международные станциинациональной сети.

Ведомственная сеть связи - составная часть ВСС РФ,сеть электросвязи министерств и иных Федеральных органов исполнительной власти, промышленныхобъединений и предприятий, создаваемая дляудовлетворения производственных и специальных нужд и имеющая выход на сетьсвязи общего пользования для части абонентов. Ведомственные сети связииспользуются так же для предоставления услуг связи населению и другимпользователям.

Взаимоувязанная сеть связи - комплекс технологическисопряженных сетей связи общего пользования и ведомственных сетей электросвязина территории Российской Федерации, обеспеченный общим централизованнымуправлением, независимо oт ведомственной принадлежностии форм собственности.

Внутризоновая сеть - сеть, обеспечивающаявзаимосвязь местных сетей внутри одной зоны нумерации и их выход на междугородную имеждународную сети.

Выделенная сеть - сеть электросвязифизических и юридических лиц, не имеющая выхода на сеть связи общего пользования.

Заказно-соединительная линиятелефонной сети - линия телефонной сети для связистанций местнойсети с междугородной телефонной станцией зоны нумерации непосредственно иличерез телефонный узел, предназначенная для заказа и установления междугородныхи международных соединений.

Зоновая телефонная сеть - совокупность местных ивнутризоновой сетей, расположенных на территории одной зоны нумерации, обеспечивающая связь абонентов местных сетейвнутри этой зоны и предоставляющая им возможность выхода на междугородную имеждународную телефонные сети.

Комбинированнаяавтоматическая телефонная станция - автоматическая телефонная станция, выполняющаяфункции опорной или опорно-транзитной станции и АМТС одновременно.

Коммутационная станция - совокупность оборудованиякоммутации, интерфейсов к системам передачи, средств управления и сигнализациии других функциональных элементов, обеспечивающая возможность установлениясоединений по требованию пользователей.

Коммутация каналов - совокупность операций на станции или узле сети,обеспечивающих последовательное соединение каналов и линий этой сети.

Коммутация пакетов - совокупность операций настанции или узле сети, состоящих в приеме отрезков сообщений (пакетов) ипередаче их в соответствии с содержащимся в них адресным признаком.

Коммутируемая сетьэлектросвязи- сеть электросвязи, в которой путь передачи сообщений между пользователямиустанавливается только на время передачи этих сообщений под воздействиемадресной информации, определяемой пользователем, инициирующим соединение.

Концентратор - оборудование,концентрирующее абонентскую нагрузку и незамыкающеевнутреннюю нагрузку, функционально являющееся частью АТС местной сети, ккоторой оно подключается по соединительным линиям, имеет абонентскую нумерацию и управление от этой АТС.

Концентратор ЦСИС - коммутационное устройство,являющееся частью сети доступа и выполняющее функции концентрации нагрузки.Концентратором ЦСИС должно обеспечиваться предоставление пользователям услугЦСИС, поддерживаемых опорной АТС с функциями ЦСИС.

Маршрут (путь) - определеннаяпоследовательность каналов, станций и узлов сети, которая используется дляустановления соединений между двумя заданными коммутационными станциями.

Маршрутизация - процесс определениямаршрута коммутационной станцией в соответствии с системой правил для передачисообщения или для установления соединения.

Междугородная телефонная сеть - часть телефонной сетиобщего пользования, представляющая собой совокупность междугородных телефонныхстанций, расположенных в различных зонах нумерации, телефонных узловавтоматической коммутации и каналов электросвязи, соединяющих их между собой.

Международная телефонная сеть - сеть электросвязи,представляющая собой совокупность оконечных (МНТС) и оконечно-транзитных (МЦК)станций разных стран и каналов, соединяющих их между собой.

Международная телефоннаястанция -оконечная коммутационная станция международной сети, обеспечивающаяавтоматическое установление соединений между станциями и узлами международной инациональной сетей.

Международный центркоммутации -оконечно-транзитная коммутационная станция международной сети, обеспечивающаяавтоматическое установление соединений между станциями и узлами международной инациональной сетей.

Межстанционные сети - совокупность коммутационныхстанций и соединительных линий между ОПС, ОПТС, ТС, УС, ЦС, УСС и с АМТС.

Местная телефонная сеть - часть телефонной сетиобщего пользования, представляющая собой совокупность коммутационных станций иузлов, линий, оконечных абонентских устройств, предназначенная для обеспечениятелефонной связью абонентов города или сельского района.

Мультиплексор - устройство сетиабонентского доступа, без концентрации нагрузки, с жестким («статичным»)закреплением АЛ за цифровыми каналами к опорным станциям.

Мультиплексор ЦСИС - устройство, являющеесячастью сети доступа и выполняющее функции мультиплексирования цифровых потоков,поступающих от нескольких интерфейсов "пользователь-сеть" в общийцифровой поток, передаваемый на АТС с функциями ЦСИС. Мультиплексором ЦСИСдолжно обеспечиваться предоставление пользователям услуг ЦСИС, поддерживаемыхопорной АТС с функциями ЦСИС.

Обходной путь - маршрут (путь) между двумякоммутационными станциями, содержащий транзитныестанции.

Опорная станция - коммутационная станция телефонныхсетей различного иерархического уровня,осуществляющая ввод и вывод трафика сети данного иерархического уровня(местный, междугородный, международный).

Оконечная станция - станция, расположенная влюбых населенных пунктах сельского района. Соединительные линииОС включаются в ЦС или УС, а также в другие ОС при использовании поперечных связей.

Опорно-транзитная станция - коммутационная станция,выполняющая функции как опорной, так и транзитнойстанций сетей данного иерархического уровня.

Оператор связи - физическое или юридическоелицо, имеющее право на предоставление услугэлектросвязи. Документом, дающим такое право, является выданная усыновленнымпорядком лицензия.

План маршрутизации - массив данных, содержащийполную информацию о маршрутах (путях)установления соединений и алгоритм выбора маршрута на коммутационной станции.

Подстанция - оборудование,концентрирующее абонентскую нагрузку и замыкающее внутреннюю нагрузку,функционально являющееся частью АТС местной сети, к которой оно подключается посоединительным линиям, имеет абонентскую нумерацию и управление от этой АТС.

Прямой путь - маршрут (путь) между двумякоммутационными станциями, не содержащий транзитные станции.

Радиодоступ - часть абонентской сети(сети абонентского доступа), обеспечивающая подключение абонентских устройств кстанции местной сети с помощью радиосредств.

Региональная сеть подвижнойсвязи -совокупность технических средств, обеспечивающая подвижным абонентамвозможность установления связи между собойи состационарными абонентами сети.

Сеть абонентского доступа(абонентская сеть) - совокупность мультиплексоров, концентраторов, ПС, УПАТС и абонентскихлиний, соединяющих ОАУ с ОПС, ОС, УС, ЦС, ОПТС, концентраторами, ПС,мультиплексорами и УПАТС, а также линий абонентского доступа, соединяющихмультиплексоры, концентраторы и УПАТС с ОПС, ОС, УС, ЦС, ОПТС.

Сеть персональногорадиовызова ОП (ПРВ-ОП) (пейджинговая связь) - это совокупность технических и программных средств, спомощью которых осуществляется односторонняя передача в радиоканале в пределахзоны обслуживания, цифровых, буквенно-цифровых, звуковых сообщенийограниченного объема, поступающих от абонентов телефонных сетей общегопользования и сетей передачи данных.

Сеть электросвязи - совокупность техническихсредств, обеспечивающая передачу одного или нескольких видов сообщений:телефонных, телеграфных, факсимильных, данных и других видов документальныхсообщений, включая обмен информацией между ЭВМ, телевизионное, звуковое и иныевиды радио- и проводного вешания.

Сеть электросвязи общегопользования- составная часть взаимоувязанной сети электросвязи Российской Федерации,открытая для пользования всем физическим и юридическим лицам, в услугах которойэтим лицам не может быть отказано.

Сеть электросвязи скоммутацией каналов - сеть электросвязи, базирующаяся на технологии с коммутацией каналов.

Сеть электросвязи скоммутацией пакетов - сеть электросвязи, базирующаяся натехнологии скоммутацией пакетов.

Система телефонной связиобщего пользования - комплекс коммутируемых сетей электросвязи общего пользования иподсистем, обеспечивающих их функционирование на базе единых принциповпостроения, управления, синхронизации, сигнализации, нумерации и др.,предназначенный для оказания услуг преимущественно телефонной связи фиксированнойи подвижной.

Соединительная линиятелефонной сети - линия местной телефонной сети, соединяющая телефонные станции и узлымежду собой, а также подстанции и концентраторы с оконечной станцией сети.

Соединительная линиятелефонной сети (междугородная) - линия телефонной сети для связи междугороднойтелефонной станции с телефонной станцией местной сети непосредственно или через телефонный узел.

Телефонная сеть подвижнойсвязи общего пользования - сеть электросвязи общего пользования, предоставляющая услугителефонной связи абонентам, оконечное оборудование которых не имеетфиксированной точки подключения и позволяет абонентам менять своеместонахождение, в том числе, в процессе получения услуг связи.

Телефонная сеть фиксированнойсвязи общего пользования - сеть электросвязи общего пользования, предоставляющая услугителефонной связи абонентам, оконечное оборудование которых имеет фиксированнуюточку подключения.

Телефонная сетьгеографической зоны нумерации - совокупность иерархически организованных телефонныхсетей, включая Сети (корпоративные), связанных общей структурой и расположенныхна территории одной географической зоны нумерации, имеющей код АВС.

Телефонная сетьнегеографической зоны нумерации - совокупность иерархически организованныхтелефонных Сетей (корпоративных), имеющих код DEF и общую структуру, непривязанную к конкретной географической зоне нумерации.

Телефонная нагрузка - суммарное время занятиялиний, каналов телефонной сети или групп коммутационных приборов связи заинтервал времени.

Телефонный аппарат - оконечное абонентскоетелефонное устройство, предназначенное для передачи и приема речи, линейных,информационных сигналов телефонной сети и сигналов управления.

Транзитная станция (узел) - коммутационная станциятелефонных сетей данного иерархического уровня, осуществляющая установлениесоединений между станциями и узлами этих сетей

Транкинговые системы - радиально-зоновые системыназемной подвижной радиосвязи, использующие автоматическое распределениеканалов связи ретрансляторов между абонентами. В основном, применяются длякорпоративных и ведомственных сетей и предназначены для служебной связи.

Транспортная сетьэлектросвязи- совокупность каналов и трактов, предназначенная для передачи между станциямии узлами всех видов сообщений с помощью различных технологий.

Трафик электросвязи - поток сообщений и попытоквызовов.

Узел автоматическойкоммутации -узел междугородной телефонной сети, обеспечивающий автоматическое установлениесоединений между станциями и узлами этой сети, а также выход к международнымстанциям национальной сети.

Узел входящего междугородногосообщения -узел местной аналоговой или аналого-цифровой телефонной сети, обеспечивающийавтоматическое установление соединений от междугородных телефонных станций зонынумерации к станциям местной сети.

Узел входящего сообщения - узел местной аналоговойили аналого-цифровой телефонной сети, обеспечивающий автоматическоеустановление соединений от оконечных станций сети к оконечным станциям одногоузлового района.

Узел заказно-соединительныхлиний - узелместной аналоговой или аналого-цифровой телефонной сети, обеспечивающийавтоматическое установление соединений от станций местной сети к междугороднойтелефонной станции зоны нумерации.

Узел исходящего сообщения - узел местной аналоговойили аналого-цифровой телефонной сети, обеспечивающий автоматическоеустановление соединений от группы оконечных станций сети к другим оконечнымстанциям и узлам сети.

Узел исходящего-входящегосообщения -узел местной аналоговой или аналого-цифровой телефонной сети, в которомобъединяются функции телефонных узлов исходящего и входящего сообщений.

Узел сельско-пригороднойсвязи - узелместной аналоговой или аналого-цифровой телефонной сети, обеспечивающийавтоматическое установление соединений между станциями сельской и городскойтелефонных сетей.

Узел специальных служб - узел местной телефоннойсети, обеспечивающий автоматическое установление соединений от оконечныхстанций и узлов к информационно-справочным и экстренным службам.

Узловая станция - станция, расположенная влюбых населенных пунктах сельского района. УС предусматривает абонентскуюемкость и представляет собой оконечно-транзитную станцию, в которую включаютсяСЛ от ЦС, ОС и других УС. Через УС осуществляется транзитная связь междувключенными в нее ОС, а также между этими ОС и ЦС или другими УС (прииспользовании поперечных связей).

Учрежденческо-производственнаяавтоматическая телефонная станция - коммутационная станция, обеспечивающаяпользователям организаций внутреннюю связь по сокращенной нумерации,предоставляющая им ряд дополнительных видов обслуживания, а заранее выбраннойгруппе абонентов - выход на телефонную сеть общего пользования.

Физическая среда передачи - кабели с металлическимижилами, оптические волокна или эфир, образующие направляющую среду для передачисигналов электросвязи.

Центральная станция - станция, расположенная врайонном центре, выполняющая одновременно функции телефонной станции райцентраи сельско-пригородного узла сельской телефонной сети.

Цифровая сеть с интеграциейслужб (ЦСИС)- сеть, обеспечивающая сквозное цифровое соединение для поддержки широкогодиапазона услуг, включая речевые и неречевые, доступ пользователя к которымосуществляется посредством ограниченного набора стандартных многоцелевыхинтерфейсов "пользователь-сеть".

АВУ - абонентскаявысокочастотная установка

АДЭС - автоматизированнаядизельная электростанция

АИС - автоинформационныеслужбы

АК - абонентский комплект

АК (Ц) - абонентский комплектцифровой

АЛ - абонентская линия

АЛА - абонентская линияаналоговая

АЛу - абонентская линияучрежденческая

АЛЦ - абонентская линияцифровая

АМТC - автоматическаямеждугородная телефонная станция

АО - абонентский отдел

AОН -автоматический определитель номера

АПУС - аппаратураповременного учета стоимости

АРМТ - автоматизированноерабочее место телефонистки

АСПС - аппаратура справочнойслужбы

АТС - автоматическаятелефонная станция

AТC ДШ -автоматическая телефонная станция декадно-шаговая

АТС КУ - автоматическаятелефонная станция координатная усовершенствованная

АТС Э - автоматическаятелефонная станция электронная

АТСЦ - автоматическаятелефонная станция цифровая

АУОН - автоматическаяустановка обнаружения пожара

АУПТ - автоматическаяустановка пожаротушения

АЦК - абонентский цифровойконцентратор

АЦП - аналого-цифровоепреобразование

БР - бюро ремонта

ВКУ - вводно-коммутационныеустройства

ВЛС - воздушная линия связи

НТП - нормы технологическогопроектирования

ВОСП - волоконно-оптическаясистема передачи

ВСК - выделенный сигнальныйканал

BCН -ведомственные строительные нормы

ВСС - взаимоувязанная сетьсвязи

ГКЭС - ГосударственныйКомитет по электросвязи

ГТС - городская телефоннаясеть

ДВО - дополнительные видыобслуживания

ДП - дистанционное питание

ДЦТЭ - диспетчер ЦТЭ

ЗИП - запасные инструменты,приборы и расходные материалы

ЗCJI - заказно-соединительнаялиния

ИИС -измерительно-испытательный стол

ИКМ - импульсно-кодоваямодуляция

ИС - интеллектуальная сеть

К - концентратор

КАТС - комбинированнаяавтоматическая телефонная станция

КЕО - коэффициент естественнойосвещенности

КИЩ -контрольно-измерительный щит

ККС - колодец кабельнойканализации связи

КПА-А - комплект прямогоабонента, абонентская сторона

КПА-С - комплект прямогоабонента, станционная сторона

КТС - комбинированнаятелефонная сеть

ЛАЦ - линейно-аппаратный цех

ЛKOC - линейно-кабельныйоптический стык

ЛЭП - линии электропередачи

М - мультиплексор

МН - магнитный носитель

МРУ - междугородная ручнаяустановка

МСС - межстанционная сетьсвязи

МСЭ-Т - Международный СоюзЭлектросвязи секция Телефонии

МТC - междугороднаятелефонная станция

МУС - межузловая связь

НПБ - нормы пожарнойбезопасности

НРП - необслуживаемыйрегенерационный пункт

НЧ - низкая частота

ОАТУ - оконечное абонентскоетелефонное устройство

ОАУ - оконечное абонентскоеустройство

ОВ - оптическое волокно

ОК - оптический кабель

ОКС - общий каналсигнализации

ОН - оптический носитель

ОПС, ОПС Э - опорная станция(Э - электронная)

ОПТС - опорно-транзитнаястанция

ОС, ОС Э - оконечная станция(Э - электронная)

ОСКЭ - оконечная станцияквазиэлектронная

ОТТ - Общие ТехническиеТребования

ОУ-ПД - оконечное устройствопередачи данных

ПАТС - перевозимаяавтоматическая телефонная станция

ПГ - показатель громкости

ПД - проектная документация

ПДК - предельно-допустимаяконцентрация

ПРВ-ОП - сеть персональногорадиовызова общего пользования

ПС - подстанция

ПСК - подстанция координатная

ПСЦ - подстанция цифровая

ПСЭ - подстанция электронная

ПТБ - правила техникибезопасности

ПУЭ - правила устройствэлектроустановок

РАТС - районнаяавтоматическая телефонная станция

РД - руководящий документ

РМ - рабочее место

РТМ - Руководящий ТехническийМатериал

РТС - радиотрансляционнаясеть

РУС - районный узел связи

РЦ - расчетный центр

РЦСП - распределительнаяцифровая система передачи

СанПин - санитарные правила инормы

СВУ - сигнально-вызывноеустройство

СИ - средства измерений

СИЗС -справочно-информационные и заказные спецслужбы

CЛ, CЛM -соединительная линия (М - междугородной связи)

СМР - строительно-монтажныеработы

СНиП - строительные нормы иправила

СО - система оповещения

СПС - сотовая подвижная связь

СРВ - ступень распределениявызова

СТС - сельская телефоннаясеть

СУ - сетевой узел

СЦИ - синхронная цифроваяиерархия

ТА - телефонный аппарат

ТC, ТC Э - транзитная станция(Э - электронная)

ТСС - тактовая сетеваясинхронизация

Тсф АМТС - таксофонымеждугородной связи

Тсф АТС - таксофоны местнойсвязи

Тсф АТС/АМТС - таксофонуниверсальный (местной/междугородной связи)

ТУ - технические условия

ТФОП - телефонная сеть общегопользования

ТЧ - тональная частота

ТЭО - технико-экономическоеобоснование

УВС, УВС Э, УВС М - узелвходящего сообщения (Э - электронный, М - междугородный)

УВТС - узел ведомственныхтелефонных станций

УГНБ - установкагоризонтально-направленного бурения

УЗПИ - устройство запроса иприема информации

УЗСЛ Э - узелзаказно-соединительных линий (Э - электронный)

УИВС, УИВС Э - узелисходящего и входящего сообщения (Э - электронный)

УИС «0» - узел исходящегосообщения «0» пучка

УИС, УИС Э, УИС М - узелисходящего сообщения (Э - электронный, М - междугородный)

УКВ ЧМ -частотно-модулированный сигнал диапазона ультракоротких волн

УККР - устройство контролякачества работы

УОС - узел обходных связей

УПАТС Э -учрежденческо-производственная автоматическая телефонная станция (Э -электронная)

УС, УС Э - узловая станция (Э- электронная)

УСКЭ - узловая станция КЭ

УСП Э, КЭ - узелсельско-пригородной связи (Э - электронный, КЭ - квазиэлектронный)

УСС, УСС Э - узел спецслужб(Э - электронный)

УУНП - устройство учета иначисления платы

ЦАВУ - цифровая абонентскаясистема передачи

ЦКП - центр коммутации длямобильных систем

ЦКПС - центркоммутации подвижной связи

ЦР - цех развития

ЦС, ЦС Э - центральнаястанция (Э - электронная)

ЦСИС - цифровая сеть с интеграциейслужб

ЦСКЭ - центральная станция(КЭ - квазиэлектронная)

ЦСП - цифровая системапередачи

ЦСЭ - центральный силовойэлемент

ЦТЭ - центр техническойэксплуатации

ЦЭЛКО - цех эксплуатациилинейно-кабельного оборудования

ЦЭСП - цех эксплуатации системпередачи

ЦЭСС - цех эксплуатациистанционных сооружений

ЦЭЭПУ - цех эксплуатацииэлектропитающей установки

ЧНН - час наибольшей нагрузки

ЧРК - частотное разделениеканалов

ЭПУ - электропитающаяустановка

BRA -доступ на базовой скорости

ЕТ - станционное окончание

GSM -федеральный стандарт сети подвижной (сотовой) связи

LT - линейное окончание

NMT-450 -федеральный стандарт сети подвижной (сотовой) связи

NT -сетевое окончание

РСМ (ИКМ) - импульсно-кодоваямодуляция

PRA -доступ на первичной скорости

SDH (СЦИ) -синхронная цифровая иерархия

TE -оконечное оборудование

TMN (СУЭ)- сеть управления электросвязью

4 ОБЩИЕ ПОЛОЖЕНИЯ

4.1 НТП попроектированию городских и сельских телефонных сетей обязательны дляпроектирования новых, расширения и реконструкции действующих городских исельских телефонных сетей на территории Российской Федерации.

Для телефонныхсетей других ведомств НТП определяет лишь требования в части взаимодействия ихс общегосударственной сетью связи. Настоящие НТП распространяются на комбинированныеАТС (КАТС), в части АТС и на ведомственные сети в части сопряжения с ГТС, СТС,КАТС и не распространяются на проектирование временных, уникальных испециальных сооружений связи.

4.2 В проектахдолжны применяться оборудование и кабели, прошедшие сертификацию МинсвязиРоссии.

4.3 Данные НТПразработаны взамен действующих ВНТП 112-92, разделов ВСН116-93, относящихся к линейно-кабельным сооружениям ГТС и СТС и разделов ВНТП 111-93,относящихся к определению нагрузки на КАТС.

5 ТЕХНОЛОГИЯ ПРОЕКТИРОВАНИЯ

5.1Проектирование является одним из основных этапов проектной подготовкистроительства в инвестиционном процессе.

5.2 Разработкапроектной документации выполняется организацией, имеющей лицензию на данный виддеятельности.

5.3 Приразработке проектной документации (ПД) необходимо руководствоваться:

а) Федеральныминормативными документами, в т.ч.:

1) «Инструкция опорядке разработки, согласования, утверждения и составе проектной документациина строительство предприятий, зданий и сооружений». СНиП11-01-95;

2) «Порядокразработки, согласования, утверждения и состав обоснований инвестиций встроительство предприятий, зданий и сооружений». СП11-101-95;

б)ведомственными нормативными документами, в т.ч.:

1) методическоеруководство по проектированию «Порядок разработки, согласования, утверждения исостав проектной документации на строительство сооружений электросвязи» РП1.311-1-97 (новая редакция);

2) эталонами,определяющими минимально необходимый объем ПД и единообразие в оформленииматериалов ПД;

3) ВНТП, ВСН;

4) РТМ, методикирасчета.

5.4 Проектнаядокументация должна разрабатываться в соответствии с заданием на проектированиена основе исходных материалов, выдаваемых заказчиком проектной организации всоответствии с перечнем, приведенным в Методическом руководстве попроектированию «Порядок разработки, согласования, утверждения и составпроектной документации на строительство сооружений электросвязи» РП 1.311-1-97.

5.5 ВНТП, ВСН,РТМ по проектированию разрабатываются головными проектными институтами спривлечением отраслевых НИИ и утверждаются Минсвязи России.

5.6 Эталоныразрабатываются головными проектными институтами и утверждаются МинсвязиРоссии.

5.7 Методикирасчета сетей (ТфОП, ЦСИС, ТСС и т.д.) разрабатываются отраслевыми НИИ иутверждаются для проектирования Минсвязи России.

6 КЛАССИФИКАЦИЯ И ОСНОВНЫЕ ПРИНЦИПЫ ПОСТРОЕНИЯ ГТС ИСТС

6.1 Составнойчастью ВСС России являются местные (городские - ГТС; сельские - СТС,комбинированные - КТС) телефонные сети.

6.2 ГТСпредназначаются для удовлетворения потребностей населения, учреждений,организаций и предприятий города в передаче телефонных и нетелефонныхсообщений, СТС - абонентов сельского района, а КТС - одновременно абонентовадминистративного центра и сельского района.

6.2.1 Кнетелефонным сообщениям, использующим телефонные сети, относятся: передачафаксимильных сообщений, передача данных (в том числе «Интернет») и другихсообщений по нормам, предъявляемым к телефонным сетям.

6.3 ГТС, СТС,КТС являются базовыми сетями электросвязии представляют собой совокупность технических и программных средств(коммутации, физической среды передачи и системы передачи) и выполняютсоответствующие функции: телефонной сети, сети общеканальной сигнализации, сетисинхронизации, сетей TMN, сетей ЦСИС,интеллектуальной сети, региональной сети подвижной связи.

6.4 Станциигородских телефонных сетей (ГТС) и сельских телефонных сетей (СТС) взависимости от выполняемых функций классифицируются по типам.

6.4.1 Типыстанций ГТС: опорные станции (ОПС), транзитные станции (ТС), опорно-транзитныестанции (ОПТС), комбинированные станции (КАТС).

ОПС обеспечиваетисходящую, входящую местную и междугородную связь к абонентам ОПС и подстанций.

В ОПСвключаются:

а) абонентскиелинии (АЛ);

б) линиитаксофонов местной связи (ТсфАТС) и междугородной связи (ТсфАМТС) иуниверсальных таксофонов;

в) линии смультиплексорами и концентраторами, подстанциями;

г) линии смалыми УАТС;

д) линиипереговорных пунктов для ведения исходящих и входящих междугородныхпереговоров;

е)соединительные линии (CJI) с другими ОПС, ОПТС, ТС,КАТС;

ж)соединительные линии междугородной связи (СЛМ) от междугородной телефоннойстанции (МТС) или от узла входящего междугородного сообщения (УВСМ);

з) заказно-соединительныелинии (ЗСЛ) к междугородной телефонной станции (АМТС) или к узлузаказно-соединительных линий (УЗСЛ).

ТС -обеспечивает коммутацию транзитной нагрузки.

В ТC включаютсясоединительные линии встречных ОПС, ОПТС, УПАТС, ТС, АМТС.

ТC выполняет приэтом как отдельные, так и совмещенные функции узлов:

а) УВС, УИС,предназначенных для включения и коммутации СЛ между ОПС разных узловых районов,между ОПС одного узлового района при радиальном построении внутриузловой связи;

б) УИСМ,предназначенного для включения СЛМ от коммутаторов и полуавтоматическогооборудования МТС (на переходный период);

в) УВСМ,предназначенного для включения и коммутации СЛМ от УИСМ и АМТС к ОПС;

г) УСС,обеспечивающего связь абонентов с экстренными, справочно-информационными изаказными службами города;

д) УИС"0", коммутирующего СЛ к узлу спецслужб и подключающегодецентрализованные спецслужбы;

е) УЗСЛ,предназначенного для концентрации в одном пункте ЗСЛ от ряда ОПС ипромоборудования для связи с АМТС;

ж) УОС,предназначенного для организации обходных путей;

з) УВТС,предназначенного для включения соединительных линий, по которым осуществляютсявходящие и исходящие от абонентов УПАТС соединения;

и) УСП,предназначенного для организации транзитных соединений между станциями СТС иГТС, а также между станциями СТС, между станциями СТС и УСС, а также междустанциями СТС и АМТС.

УСП организуетсяна ГТС областного, краевого, республиканского центров или выделенного городапри размещении на их территории административных и хозяйственных организацийсельского района.

В УСП должнывключаться:

а) СЛ соконечными и узловыми станциями СТС (ОС, УС), с пригородными станциями, невходящими в СТС, и с УПАТС;

б) СЛ с ОПС, ТC,ОПТC ГTС, на территории которой организован УСП;

в) СЛ с УСС;

г) СЛМ и ЗСЛ.

Опорно-транзитныестанции (ОПТС) выполняют функции опорной и транзитной станций одновременно.

КомбинированныеАТС (КАТС) выполняют функции ОПС или ОПТС и АМТС одновременно.

Сети подвижнойсвязи в сеть ТФОП включаются на местном (региональном) уровне через центрыподвижной связи. Центры подвижной связи, в зависимости от емкости, имеют статусОПТС, ОПС, УПАТС.

Примечание. Сетиподвижной связи (регионального и федерального уровня) входят в состав ТФОП, ноне являются предметом рассмотрения данного НТП.

6.4.2.Перевозимая станция (ПАТС) на ГТС должна применяться в качестве ПС, ОПС при:

а) заменестационарной АТС на новое коммутационное оборудование на тех же площадях напериод демонтажа старой и монтажа новой станции при техническом перевооружении;

б) ускорениипредоставления услуг телефонной сети потребителям, путем временного подключенияих к ПАТС до окончания строительства стационарной АТС;

в) непланируемойзамене стационарной АТС, вышедшей из строя в результате аварии, стихийногобедствия и т.п. с предоставлением абонентам связи на период до восстановлениястационарной АТС.

Одна и та жеПАТС может быть использована на ГТС неоднократно.

6.4.3 Типыстанций СТС:

а) центральнаястанция (ЦС) - станция, расположенная в районном центре, выполняющая одновременнофункции телефонной станции райцентра и сельско-пригородного узла сельскойтелефонной сети. В ЦС включаются СЛ узловых станций (при 2-х-ступенчатомпостроении), СЛ оконечных станций (при одноступенчатом построении);

б) узловаястанция (УС) - станция, расположенная в любых населенных пунктах сельскогорайона. УС предусматривает абонентскую емкость и представляет собойопорно-транзитную станцию, в которую включаются СЛ от ЦС, ОС и других УС. Через УС осуществляется транзитная связь между включенными в нее ОС, а такжемежду этими ОС и ЦС или другими УС (при использовании поперечных связей);

в) оконечнаястанция (ОС) - станция, расположенная в любых населенных пунктах сельскогорайона. Соединительные линии ОС включаются в ЦС или УС, а также в другие ОС прииспользовании поперечных связей.

6.4.4 Крометого, на ГТС, СТС и КАТС могутиметь выход ведомственные сети связи и могут быть организованы некоммутируемыесетевые узлы - СУ.

Ведомственныесети связи организуются с использованием одной станции или несколькихназываемых в настоящее время УПАТС и малые УАТС.

Выход абонентовведомственных сетей на сеть ТфОП, как правило, организуется через одну станцию.

УПАТС -предназначена для использования в учреждениях, организациях, гостиницах ипредприятиях в виде отдельных станций с выходом в сеть ТфОП.

К малым УАТСотносятся УПАТС емкостью до 128 номеров, включаемые в абонентские комплектыОПТС, ОПС с нагрузкой до 0,15 Эрл/АЛ.

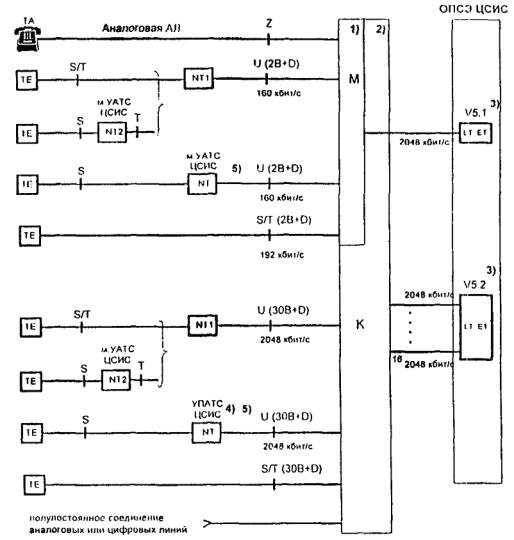

Организация доступа при подключении малых УАТСЦСИС и УПАТС ЦСИС к сети ТфОП представлена в таблице 6.1.

Таблица 6.1 - Подключение УПАТС ЦСИС к ТфОП

Тип оборудования

Емкость присоединяемой ведомственной сети1)

Тип интерфейса со стороны опорной коммутационной системы ТфОП

Кол-во интерфейсов (СЛ или каналов)

Нагрузка (исх + вх), Эрл

Рекомендуемый тип системы сигнализации

Функции коммутируемого транзита нагрузки ТфОП

Малые УАТС ЦСИС

До 128

V1 (BRA)

До 12 (до 24)2)

До 6

EDSS1

Нет

V3 (PRA)1)

1 (до 30)4)

До 21

УПАТС ЦСИС

128-1000

V3 (PRA)

До 3 (до 90)4)

До 63

УПАТС ЦСИС3)

1000-6000

V3 (PRA)



Да7)

V5.1, V5.2

A36)

УПАТС ЦСИС

Более 6000

А16)

ОКС № 7

Примечания

1. Данная таблица относится к любому интерфейсу коммутационной системы, подключенной к ТфОП.

2. При присоединении ведомственных сетей, использующих внутри сети сигнализацию ОКС № 7, используется сигнализация ОКС № 7.

3. Количество интерфейсов и нагрузка определяется расчетом в каждом конкретном случае. При отсутствии статического учета количество интерфейсов при подключении на уровне абонентской установки принимается по данной таблице.

_______________

1) Согласно Сборнику нормативных материалов по вопросам взаимодействия сетей электросвязи, М. 1996 г. стр. 20 п. 4.2.1.3 ²Нумерацию, выделяемую присоединяемой сети (ее коммутационным станциям и абонентским установкам), имеющим выход на сеть связи общего пользования, определяет оператор последней при выдаче технических условий на присоединение².

2) Возможно формирование группы серийного искания.

3) При необходимости организации более 12 BRA.

4) Могут быть задействованы не все каналы.

5) Выбор сигнализации должен определяться ТЭО и технической возможностью включения на правах ОПС.

6) Аббревиатура принята в соответствии с ОСТ 45.68-96.

7) Согласно Сборнику нормативных материалов по вопросам взаимодействия сетей электросвязи, М. 1996 г. стр. 20 п. 4.2.1.1 ²В отдельных случаях, подлежащих обязательному согласованию с Министерством связи РФ, присоединяемая сеть может содержать коммутационный узел, через который проходят соединения между абонентами сети связи общего пользования².

6.5 ГТС, СТС, КТС обеспечивают помимо телефоннойсвязи:

а) устойчивуюпередачу по аналоговым каналам (аналоговая абонентская линия, аналоговая АТС,аналоговая СЛ и т.п.) данных со скоростью до 2400 бит/с, факсимильных сообщенийII, III класса;

б) передачу поцифровой сети связи с функциями ЦСИС (цифровая абонентская линия, цифровая АТСс функциями ЦСИС, цифровые СЛ с сигнализацией ОКС № 7) данных со скоростью 64кбит/с и выше, факсимильных сообщений IV класса, видеотекст;

в) организациютелеграфной связи общего пользования, абонентского телеграфа, электроннойпочты, телекса и звукового вещания по цифровым или аналоговым каналам.

6.6 СтруктурноГТС, СТС и КТС состоят из сети абонентского доступа (ранее называемая ²абонентская сеть²) и межстанционной сети.

6.6.1 Сетьабонентского доступа может быть построена с применением проводных ирадиосредств.

6.6.1.1 Сетиабонентского доступа могут строиться по принципу:

а) ²Наложения² сетей по отношению ксуществующей, т.е. с широким применением удаленных подстанций (ПС),концентраторов, мультиплексоров с охватом территории нескольких существующихАТС;

б)перераспределения районов обслуживания вновь вводимых и действующих АТС такимобразом, чтобы районы обслуживания АТС, установленных в разных производственныхзданиях, не перекрывались;

в) смешанногоспособа, с частичным переключением существующей абонентской сети напроектируемую АТС.

6.6.1.2Применение одного из перечисленных способов должно быть обоснованотехнико-экономической целесообразностью.

6.6.1.3 Приналичии рассредоточенных групп абонентов может использоваться распределительнаяцифровая система передачи (РЦСП), которая обеспечивает возможность объединенияв один цифровой поток несколько групп малого числа каналов.

6.6.2 Межстанционныесети связи (МСС).

6.6.2.1 Основныеэтапы развития принципов построения телефонных сетей следующие.

Этап 1.

До 1985 годателефонные сети строились на основе декадно-шаговых и координатных системкоммутации.

Этап 2.

Начиная с 1985года на ГТС устанавливались во все возрастающем объеме электронные АТС.

Электронные АТСв силу действовавших запретов на поставку оборудования (ОКС № 7, системподчиненной синхронизации) поставлялись только с линейной сигнализацией 2ВСК,сигналы управления реализовывались декадным и многочастотным способом передачи.Сеть СЛ с учетом обходных направлений реализована не была.

Этап 3.

Начиная с 1993года на ГТС поставляются исключительно электронные АТС, для которых ужереализована сигнализация ОКС № 7, EDSS1 и возможно включениеабонентов ЦСИС. С введением ОКС № 7 соединительные линии двусторонние.

В настоящеевремя телефонные сети на территории городов представляют из себя сложныекомплексы, состоящие из отдельных фрагментов сетей, построенных на этапах 1-3(рисунок 6.1).

Создаваемаясеть на этапе 3

Рисунок 6.1 - Построение ГТС на переходном этапе,где:

               односторонняя соединительная линия;

               двусторонняя соединительная линия;

               обходное направление;

ОПТС - опорно-транзитная станция;

ОПС - опорнаястанция.

6.6.2.2 Принципыпостроения сетей на основе аналогового и цифрового оборудования первогопоколения (без ОКС) отражены в ²Руководящем документе пообщегосударственной системе автоматизированной телефонной связи², 1988 г.

6.6.2.3 Принципыпостроения цифровых телефонных сетей на современном этапе определяютсятехническими параметрами коммутационного оборудования, систем передачи иэкономической целесообразностью.

6.6.3 Внедрениецифровых АТС должно осуществляться по следующим основным правилам:

а) Связи междуцифровыми АТС, АТС-АМТС должны осуществляться преимущественно через цифровыеузлы, но возможны и прямые связи, как показано на рис. 6.1. Цифровая телефонная сеть,наложенная на существующую аналоговую с УВС, согласно рисунку 6.2,или с УИС и УВС, согласно рисунку 6.3, представляет собой один или несколькоцифровых узловых районов. Для связи от существующих аналоговых АТС к цифровым вцифровых узловых районах должны устанавливаться цифровые узлы входящихсообщений (УВС Э). Оборудование цифровых УВС одновременно может выполнятьфункции узлов исходящих сообщений и узлов обходных связей. Такой узел на схемерисунке 6.3обозначен УИВС Э (ТСЭ).

б) При связимежду цифровыми АТС должны использоваться цифровые каналы системы передачи PDH, SDH сустановкой на стороне аналоговых АТС оборудования аналого-цифровогопреобразования.

в) Между вновьустанавливаемыми цифровыми станциями и уже находящимися в эксплуатации должнобыть обеспечено согласование систем сигнализации.

Между вновьустанавливаемыми цифровыми станциями должна использоваться сигнализация ОКС №7. Между существующими цифровыми станциями, и между существующими цифровыми ивновь проектируемыми сигнализация ОКС № 7 должна использоваться присогласовании с заказчиком и фирмой-поставщиком.

Вопросыпроектирования сети ОКС № 7 отражены в РТМ по проектированию сети ОКС № 7.

Рисунок6.2 - Структура аналого-цифровой сети с узлами входящих сообщений

Рисунок 6.3 - Структурааналого-цифровой сети с узлами входящих и исходящих сообщений

6.6.4 Основные особенности ГТС, построенных на цифровом коммутационномоборудовании, по сравнению с ГТС, построенными на аналоговом оборудовании,следующие:

а) использованиедвусторонних (входящих и исходящих) универсальных (местных, междугородных и кузлу спецслужб) СЛ при сигнализации ОКС № 7;

б) широкоеприменение прямых связей для коммутации существенной доли нагрузки и применениеобходных связей;

в)одноступенчатая схема построения прямых связей через транзитные узлы на ГТСбольшой емкости: АТСЭ ТС - АТСЭ;

г) зоны обслуживания ТС по исходящей и входящей связи определяются поминимальным затратам на сеть соединительныхлиний;

д) нумерация АТСЭ, включенных в ТС по входящей и исходящей связи, может быть любой;

е) широкоеприменение концентраторов, мультиплексоров, подстанций;

ж) использованиена ГТС, в основном, не чисто ТС, а ОПТС, а также КАТС.

6.6.5 С вводом двусторонних пучков СЛ в значительной степениутрачиваются такие понятия как УВС и УИС. На ГТС устанавливаются транзитныестанции (ТС), коммутирующие двусторонние соединительные линии. Односторонниепучки СЛ сохраняются только для электронных станций, установленных на этапах 2и 3. Введение на ГТС двусторонних СЛ при использовании ОКС не требуетдополнительных материальных затрат. Наличие двусторонних СЛ позволяет улучшитьиспользование СЛ за счет объединения противонаправленных потоков нагрузки.Положительный эффект достигается за счет увеличения нагрузки на общий пучок СЛ,что улучшает использование СЛ. Наиболее ощутим положительный эффект приобъединении противонаправленных потоков нагрузки с разными ЧНН. Кроме того, привведении двусторонних СЛ уменьшается влияние таких ошибок проектирования, прикоторых в одном направлении нагрузка завышена, а в другом занижена.

6.6.6 При организации обходных связей допустимы два варианта:

а) На ГТС жесткофиксированы маршруты прямых и обходных направлений. Сброс нагрузки на обходныенаправления производится в жестко зафиксированной последовательности обходныхнаправлений при занятости всех СЛ прямого направления или соответствующегообходного направления.

б) Маршрутыпрямых и обходных направлений могут изменяться по командам с центра техническойэксплуатации в зависимости от ситуации на ГТС в данный момент времени (нагрузкимежду АТС, аварии, переключения). Выбор обходных направлений ипоследовательность сброса нагрузки на обходные направления задается командамицентра. Команды на управление ГТС генерируются ЭВМ или управление производитоператор.

Первый вариантдопускает техническую реализацию на основе цифровых станций.

Второй вариантпозволяет значительно более эффективно использовать ресурсы ГТС, но необходимыдополнительные работы по технической реализации управления прямыми и обходныминаправлениями на ГТС.

Проектированиеобходных связей предусматривается после разработки ЛОНИИС методики расчета иуточнения ТУ на конкретные типы АТС.

Проектированиеобходных связей должно учитывать стоимость точек коммутации и стоимость кан/кмпервичной сети.

6.6.7Рекомендуется производить развитие отдельных ГТС на однотипных цифровыхсистемах коммутации (без учета УПАТС). В одном регионе может использоваться неболее 2-х типов зарубежных систем коммутации.

6.6.8 Привнедрении на ГТС цифрового оборудования должен решаться вопрос создания центровтехнической эксплуатации (ЦТЭ) после разработки концепции, а также ОТТ и ТУ наконкретные типы оборудования ЦТЭ.

На существующийи переходный период телефонные сети сами решают проблемы ЦТЭ.

6.6.9 Принципыпроектирования сетей на основе оборудования АТС С-32 будут определены отдельнымдокументом.

6.6.10 Принципыпостроения сельских телефонных сетей.

6.6.10.1 На СТCследует преимущественно использовать радиальное построение сети или прямоевключение абонентов сельского района в ЦС путем использования абонентскихвыносов (мультиплексоров, концентраторов, ПС).

В отдельныхслучаях сохраняется радиально-узловое построение.

6.6.10.2Создание цифровой сети на территории сельского района должно осуществлятьсяследующими способами:

а) Бывшая ЦСпереводится в ранг узловой АТС. Новая цифровая АТС используется в качестве ЦС.Все существующие аналоговые станции, а также цифровые, связанные с бывшей ЦС поаналоговым трактам остаются включенными в нее. Связь между цифровой ЦС и бывшейаналоговой ЦС (УС) осуществляется по вновь создаваемым каналам цифровых системпередачи. Все станции, соединенные с бывшей ЦС (УС) по стандартным трактам ИКМ,переключаются на новую ЦС с высвобождением полукомплектов ИКМ. Существующие УСпереводятся в ранг ОС, с созданием на них сетевых узлов непосредственной связиОС с УС (бывшей ЦС). В этом случае между цифровыми ОС и новой цифровой ЦС используетсясигнализация ОКС № 7, при количестве используемых первичных групп ИКМ-30 большеодной.

б) При установкеновой цифровой ЦС старая аналоговая ЦС демонтируется. Существующие УС и ОСдолжны быть переключены на новую ЦС. При этом возможны следующие вариантывключения:

1) сохранениесуществующей аппаратуры систем передачи от УС и ОС, если новая ЦС реализуеттакие включения, если нет, то необходима установка соответствующих конверторов;

2) заменааналоговых систем передачи и аппаратуры с нестандартными цифровыми трактами нацифровую стандартную аппаратуру систем передачи со стандартными трактами.

Вариантывключения выбираются в каждом конкретном случае, исходя изтехнико-экономических обоснований с учетом способа реализации конкретнойсигнализации в данном направлении.

Допускаетсясоздание одной цифровой ЦС на несколько сельских районов.

Примечание 1 -Допускается, как временный вариант, совместная работа двух ЦС - аналоговой ЦС ицифровой ЦС.

в) Внедрениеотдельных цифровых ОС и УС с сохранением аналоговой ЦС (аналоговая ЦСсохраняется, если она обеспечивает требования по затуханию, емкости и включениюдополнительных направлений). При наличии на сети цифровой УС возможен переходее в ранг центральной.

6.6.10.3При полной замене аналогового оборудования всего района на цифровоеоборудование в качестве СЛ должны использоваться только каналы цифровых системпередачи со стандартными фактами. Междугородная связь на участке ЦС - АМТСдолжна осуществляться через цифровую АМТС. В качестве сигнализации на этом участкедолжна использоваться сигнализация ОКС № 7, разработанная для национальной сетиРоссии.

На полнойцифровой сети сохраняется полуавтоматическая связь, но при этом ручныекоммутаторы МРУ должны быть заменены на электронное оборудование рабочих местоператоров АРМТ, входящих в состав ЦС, которая реализует при этом функцию МТС.

Допускаетсяиспользование автоматизированных коммутаторов, включаемых в ЦС по цифровомутракту и поставляемых по отдельному заказу.

6.6.10.4 На КТСорганизуется транзитный узел исходящего и входящего сообщениясельско-пригородной связи (УСП). Через УСП осуществляется связь между станциямиСТС, а также связь станций СТС со станциями ГТС и АМТС.

6.7 Сокращениепротяженности линейных сооружений с металлическими жилами, либо полная их заменасветоводными линиями на участке абонентской сети является важным направлениемразвития телефонных сетей.

Кольцеваяструктура в наибольшей степени отвечает принципу поддержания эволюции системэлектросвязи, а также позволяет строить абонентские сети повышеннойпротяженности (до 20-30 км), что наиболее важно при телефонизации районов снизкой плотностью абонентов - пригородных и сельских.

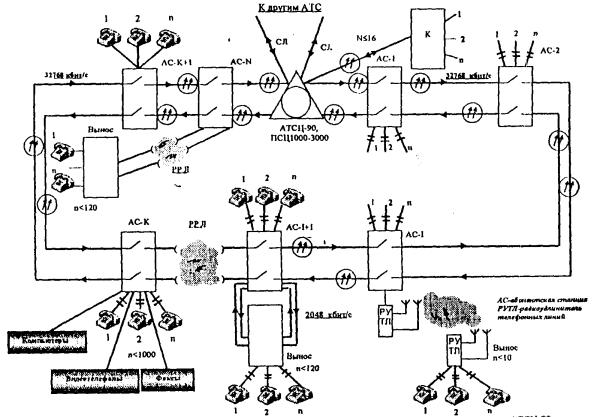

Вариантструктуры такой сети приведен на рис И.1 в Приложении И.

6.8 Для приемагосударственными организациями информации от населения в экстренных случаях, атакже для предоставления населению определенных услуг (справки, информация,заказы) на ГТС, СТС и КТС должны быть организованы экстренные,справочно-информационные, заказные и телематические службы, службы доступа кфедеральным сетям персонального радиовызова общего пользования.

6.8.1 На сетяхмогут применяться как централизованные, так и децентрализованные службы.

Доступ кцентрализованным службам от абонентов ГТС осуществляется, как правило, черезспециальный узел - узел спецслужб (УСС), а для абонентов СТС - через ЦС,выполняющей функцию УСС.

В зависимости отместных условий на ГТС возможны:

а) приопределенных условиях, например, на нерайонированных сетях и сетях безузлообразования УСС не используется. Его функции при этом выполняет одна илинесколько АТС;

б) организацияна сети более одного УСС;

в) организациядля части АТС выхода к УСС через узел исходящего сообщения нулевого пучка(УИС-О) с целью экономии количества соединительных линий между УСС и отдельнойгруппой АТС, размещенных близко одна от другой и относительно далеко от УСС, атакже для уменьшения затухания на участке АТС-УСС и возможности включенияотдельных спецслужб непосредственно в УИС-О.

г) Организациясправочно-информационных служб отдельных предприятий при назначении полногономера из нумерации абонентов местной сети.

6.8.2 Длянекоторых автоинформационных служб (например, для службы времени) можетиспользоваться система доступа, основанная на распределении информации,передаваемой службой, по всем АТС с помощью некоммутируемых соединительныхлиний. Подключение абонента к такой линии обеспечивается на той АТС, в которуювключена абонентская линия.

Выбор того илииного варианта доступа к службам должен определяться технико-экономическимиобоснованиями.

6.8.3 Длясправочно-информационных, заказных и экстренных служб, связанных с цифровыми ианалоговыми АТС каналами цифровых систем передачи или через цифровой УСС (УССЭ)должно использоваться цифровое оборудование. Число УССЭ на ГТС определяетсятехнико-экономическим расчетом.

Рекомендуетсясовмещать УССЭ с ТС, выполняющими функции УВСЭ, УИСЭ и УИВСЭ. Такое совмещениедает технико-экономический эффект, т.к. обычно ЧНН при местной связи и ЧНН присвязи с экстренными и справочно-информационными службами не совпадают.

6.8.4Оборудование УССЭ (УИСЭ-О) должно обеспечивать взаимодействие со следующимивидами включаемых в них специальных служб:

- с экстренными(включая службы оказания помощи при чрезвычайных ситуациях),справочно-информационными и заказными, оснащенными цифровым оборудованием СРВ,подключаемым к УССЭ (УИСЭ-О) по цифровым СЛ с временным уплотнением в режимеИКМ и использованием линейной сигнализации по 2ВСК;

- стелематическими службами, подключаемым к УССЭ (УИСЭ-О) по цифровым СЛ свременным уплотнением в режиме ИКМ и использованием линейной сигнализации по2ВСК;

- с экстренными,справочно-информационными и заказными спецслужбами (СИЗС), оснащеннымитерминальными устройствами ЦСИС и подключаемыми к УССЭ (УИСЭ-О) по базовомудоступу 2B + D с сигнализацией EDSS1;

- савтоинформационными службами (АИС), организуемыми на базе цифровых электронныхавтоинформаторов (ЦЭАИ), как входящих в состав оборудования УССЭ (УИСЭ-О), таки удаленных, подключаемых к УССЭ (УИСЭ-О) по цифровым СЛ с временнымуплотнением в режиме ИКМ.

Примечание 1 - Структурная схема организации связи со спецслужбами сиспользованием оборудования УССЭ и УИСЭ-О приведена на рисунке 6.4.

Примечание 2 - Связь со спецслужбами может быть организована безиспользования оборудования УИСЭ-О, как показано пунктирной линией на рис. 6.4

6.8.5 Вызов специальных служб АМТC, МНТС и службдругих зон должен осуществляться по ЗСЛ.

6.9 В цифровойсети, обеспечивающей передачу и коммутацию сигналов в цифровой форме,необходимо организовывать сеть тактовой сетевой синхронизации - сеть ТСС.

ТСС местныхсетей должна быть построена по принципу подчиненной иерархическойсинхронизации.

6.9.1 Принципыпостроения ТСС будут изложены в новой редакции РТМ.

6.10Проектирование TMN должно осуществляться после разработки МинсвязиРоссии концепции, ОТТ и сертификации оборудования.

6.11Рекомендации по проектированию ЦСИС приведены в разделе 9.

6.12 Сетисотовой подвижной связи (СПС) являются частью взаимоувязанной сети связи (ВСС)РФ, ее дополнением и расширением.

Они бываюфедерального и регионального уровня.

6.12.1Федеральные сети сотовой подвижной связи должны включаться в ТфОП на местном имеждугородном уровне. При этом технические решения базируются на выделении длясетей СПС собственных кодов "ABC" ("901" - дляNMT-450, "902" - для GSM, «900» и «903» для DCS).

Рисунок6.4 - Структурная схема организации связи со спецслужбами сиспользованием оборудования УИСЭ-0 и УССЭ

6.12.1.1 Комбинированный вариант включения Федеральных СПС намеждугородном и местом уровне допускается, как временный вариант включения,если на сети недостаточноеколичество линий ГТС с АМТС (ЗСЛ, СЛМ), а также имеет место использование насети ГТС таксофонов устаревшего образца, не имеющих выхода на междугороднуюсеть.

6.12.2 Региональные сети СПС должны включаться в сети ТфОП на местномуровне.

6.12.3 Взаимодействие сети СПС с ТфОП должно быть организовано по ОКС №7.

6.13 Транкинговыми системами называются радиально-зоновые системыназемной подвижной радиосвязи, использующие автоматическое распределениеканалов связи ретрансляторов между абонентами. В основном, применяются длякорпоративных и ведомственных сетей и предназначены для служебной связи.

6.13.1 Транкинговые сети включаются в сети общего пользования на местномуровне или по 2-х проводным абонентским линиям.

6.14 Сети персонального радиовызова ОП (ПРВ-ОП) (пейджинговая связь) -это совокупность технических и программных средств, с помощью которыхосуществляется односторонняя передача в радиоканале в пределах зоныобслуживания, цифровых, буквенно-цифровых, звуковых сообщений ограниченногообъема, поступающих от абонентов телефонных сетей общего пользования и сетейпередачи данных.

6.14.1 Сети ПРВ-ОП подразделяются на федеральные сети ПРВ-ОП ирегиональные сети ПРВ-ОП в зависимости от их функциональных возможностей, отмасштабов зон обслуживания.

6.14.1.1 В Российской Федерации предусматривается организация двух типовПРВ-ОП федерального уровня:

- Е - сеть наоснове стандарта ERMEC;

- F - сетьна основе стандарта FLEX.

6.14.1.2 ПРВ-ОПрегионального уровня организуется с использованием стандартов:

- POCSAG;

- FLEX;

- путемдоуплотнения радиовещательного УКВ ЧМ сигнала с использованием стандартаRDS.

Доступ к ПРВ-ОПосуществляется:

- черездиспетчера службы;

- вавтоматическом режиме.

6.14.1.3Присоединение региональных сетей ПРВ-ОП к местным сетям ТфОП организуется поабонентским линиям АТС.

Присоединениефрагментов федеральных сетей ПРВ-ОП к местным сетям ТфОП при наличии выходаАМТС к УСС осуществляется через эти узлы.

При отсутствииУСС с трехзначной нумерацией или возможности установления автоматического соединенияот АМТС к УСС присоединение фрагментов федеральной сети ПРВ-ОП к местным сетямТфОП осуществляется с использованием серийных номеров соответствующей АТСместной сети с последующим переходом на присоединение через УСС.

Выходы кфедеральным сетям ПРВ-ОП осуществляются с использованием трехзначного номера изплана нумерации специальных служб местных сетей.

6.15Проектирование сигнализации.

6.15.1 При проектировании абонентской илинейной сигнализации на местных сетях рекомендуется использовать типы абонентскихи соединительных линий и сигнальные коды в соответствии с таблицей 6.2.Конкретный тип сигнализации выбирается в зависимости от типа и техническойвозможности проектируемой АТС.

Таблица 6.2 - Типы абонентских исоединительных линий и сигнальные коды

Типы абонентских и соединительных линий

Сигнальные системы и коды

Таблицы РД по ТФОП

Примечания

для ГТС

для СТС

СЛ, ЗСЛ

СЛМ

СЛ, ЗСЛ

СЛМ

1 Цифровой тракт 2048 кбит/с

1.1 ОКС № 7

В соответствии с национальной спецификацией

При связи между АТСЭ

1.2 EDSS1 PRA

На уровне абонентской установки, в том числе УПАТС

2 2-проводные линии цифрового тракта со скоростью 160 кбит/с

EDSS1 BRA; аналоговые абонентские линии

На участке абонентского доступа. Допускается применение при связи с малыми УПАТС и др.

3 Цифровой тракт 2048 кбит/с

Сигнализация по стыку

V.5.1

V.5.2

При связи абонентских концентраторов (подстанций), мультиплексоров с ОПС

4 Цифровой тракт

а) 2048 кбит/с (для ГТС и СТС)

Сигнализация по двум выделенным сигнальным каналам одностороннего использования при разделении местных и междугородных пучков

РД.7.18

РД.7.19

РД.7.18

РД.7.19

При связи АТСЭ с аналоговыми АТС и АТСЭ между собой (на переходный период), в том числе при связи с СРВ (ИКМ тракт 2048 кбит/с)

б) 1024 кбит/с (для СТС) *)

Сигнализация по двум сигнальным каналам универсальных СЛ

-

-

РД.7.20

При связи между ЦС и ОС (VC), УС и ОС

5 Двухпроводные физические линии **)

По двухпроводным СЛ

РД.7.21



РД.7.21



При непосредственной связи ЦС АТСЭ и городских АТСЭ малой емкости со специальной службой

6 Цифровые тракты 2048 кбит/с, 1024 кбит/с *)

6.1 Код передачи сигналов между двумя электронными АТС по двум выделенным каналам при реализации функций абонентского удлинителя

По ТУ на АТС

Используется в случае реализации на АТСЭ-Б цифрового абонентского комплекта для подключения прямого абонента (рисунок 6.5)

6.2 Код передачи сигналов между АТСЭ и существующими устройствами абонентского (КПА-А) и станционного (КПА-С) окончаний абонентского удлинителя по одному выделенному сигнальному каналу при реализации функций абонентского удлинителя

По ТУ на АТС

Используется в случае реализации на АТСЭ абонентского (КПА-А) и станционного (КПА-С) окончаний для подключений прямого абонента в соответствии с рисунком 6.6

7 Каналы систем передачи с ЧРК без выделенного сигнального канала

7.1 Одночастотный по ЗСЛ на частоте 2600 Гц

РД.7.9

-

РД.7.9

-

Для связи ЦС с АМТС

7.2 Одночастотный по СЛМ на частоте 2600 Гц

-

РД.7.10

-

РД.7.10

Подключается через ЦС АТСЭ к АРМТ в соответствии с п. 6.6.10.3

7.3 Одночастотный по междугородной сети на частоте 2600 Гц

-

РД.7.7

-

РД.7.7



8 ЧРК, ИКМ-1024, 2048 кбит/с

Импульсный универсальный код (²индуктивный²) по одному выделенному сигнальному каналу

-

По ТУ на АТС

На переходный период только для связи с существующими АТС, на которых невозможна реализация связи по РД.7.20

9 Трех проводные физические СЛ

3-проводный для связи с междугородными ручными коммутаторами

-



По ТУ на АТС

В отсутствии АРМТ для связи с МРУ

*) Применение тракта 1024 кбит/с допускается на переходный период.

Обозначение РД.ХХ - является ссылкой на номер таблиц (ХХ) Руководящего документа ²Система автоматизированной телефонной связи² (ОГСТфС).

**) На переходный период для АТСЭ, в которых не реализована сигнализация по РД.7.21, допускается включение спецслужб АК по аналоговым абонентским линиям с использованием абонентской сигнализации в соответствии с ТУ на данную АТСЭ.

Рисунок 6.5. Реализация наАТСЭ-Б цифрового абонентского комплекта для подключения прямого абонента

Рисунок 6.6. Реализации на АТСЭ абонентского (КПА-А)и станционного (КПА-С) окончаний для подключенийпрямого абонента

Примечания

1 АК(Ц) - условное обозначениеоборудования для включения прямого абонента в номерную емкость АТСЭ-Б

2 КПА-С(Ц) - условное обозначениеоборудования для включения прямого абонента по 2-х проводной линии вкоммутаторную установку (без использования номерной емкости)

3 АЦП - аналого-цифровойпреобразователь

4 КПА-А- комплект прямогоабонента, абонентское окончание

5 КПА-С - комплект прямогоабонента, станционное окончание

6 КУ - коммутаторная установка

7 АК - абонентский комплект

6.15.2 Рекомендации по использованию наместных сетях сигналов управления (приведены в таблице 6.3).

Таблица 6.3 - Использование на местных сетях сигналов управления

Сигналы управления

Таблицы РД по ОГСТфС

Примечание

для ГТС

для СТС

СЛ

ЗСЛ

СЛМ

СЛ

ЗСЛ

СЛМ

1 ОКС № 7



При связи между АТСЭ

2 EDSS1

а) BRA

б) PRA

В соответствии с национальной спецификацией

На уровне абонентского доступа.

Допускается применение при связи ОПС с малыми УАТС и специальных служб с УСС.

На уровне абонентской установки, в том числе УПАТС

3 V.5.1

V.5.2



При связи абонентских концентраторов, мультиплексоров (подстанций) с ОПС

4 АОН (безынтервальный пакет)

РД.7.28, 7.34, 7.4.1.4, 7.4.2.11в

-

РД.7.28, 7.34 и п. 7.4.1.4, 7.4.2.11в

-

Информация о КаNa используется на абонентских и соединительных линиях

5 Импульсный челнок

РД.7.26, 7.27, 7.28, 7.34 и п. 7.4.2.11a

-

РД.7.26, 7.27, 7.28, 7.34

РД.7.26, 7.27, 7.28, 7.34, п. 7.4.2.11а

-

РД.7.26, 7.27, 7.28, 7.34, п. 7.4.2.11а

Информация о N6 и категории вызова (приоритет) или тип вызова (автоматическое или полуавтоматическое соединение) и обратные сигналы управления

6 Импульсный пакет:

а) с одним запросом

-

РД.7.25, 7.28, 7.34

-

-

РД.7.25, 7.28, 7.34, п. 7.4.2.10

-

Информация о Nа, Ка, N6 используется при связи с АМТС

б) с несколькими запросами

-

РД.7.25, 7.34 и п. 7.4.2.12

-

-

РД.7.25, 7.34 и п. 7.4.2.1.2

-

Ha переходный период только при связи с АМТС-3

7 Декадный код

РД таблицы кодов линейной сигнализации п. 7.4.2.4.2, 7.4.2.13.2, 7.4.2.14

Информация о N6, выдается по цепям и трактам линейной сигнализации. Разрешен к использованию на переходный период

Примечание - Обозначение РД.XX является ссылкой на номер таблицы (XX) в РД по ОГСТфС.

6.16 Ha ОПС,ОПТС следует предусмотреть наличие первичных цифровых трактов для выполнениямероприятий СОРМ. Количество трактов 2048 кбит/с определяется только для ОПС,ОПТС в зависимости от емкости (см. таблицу 6.4):

Таблица 6.4 - Первичные цифровые тракты для выполнения мероприятий СОРМ

Емкость станции

Кол-во трактов ИКМ, не более

10000

2

20000

4

40000

8

60000 и более

8

7 НОРМЫ И ТРЕБОВАНИЯ К ПАРАМЕТРАМ ГТС И СТС

7.1. Нормы итребования к параметрам ГТС и СТС.

7.1.1 Расчетчисла станционных приборов, промпутей и соединительных линий (каналов) на участках местных и внутризоновыхтелефонных сетей должен производиться по действующим для каждого типаоборудования ²Инструкции по расчету² с учетом максимально допустимых потерь и величин телефонных нагрузок,определенных в данном разделе.

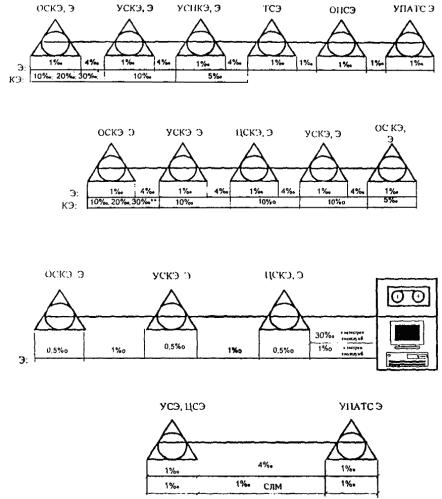

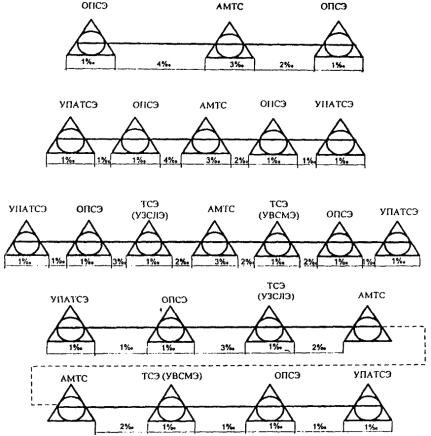

7.1.2 Нарисунках 7.1,7.2(см. Приложение А) представлены максимально допустимыесуммарные и по участкам потери вызовов от абонента до абонента по сети ГТС иСТС из-за внутренних блокировок, занятости каналов и приборов коммутационныхсистем сети.

7.1.3 Максимально допустимые суммарные потеривызовов от абонента до абонента для вновь проектируемых связей из-за внутреннихблокировок, занятости каналов и приборов коммутационных систем сети должнысоответствовать нормам, представленным в таблице 7.1.

Таблица 7.1 - Максимально допустимые суммарныепотери вызовов

Виды связи

Суммарные потери вызовов от абонента до абонента

%0

На ГТС



1 При местной связи

20

2 При местной связи с УПАТС, с пригородной зоной

25

3 При внутризоновой связи

40/80*

4 Для абонентов (в том числе и абонентов СПС):



а) от абонента ОПС до УСС;

1

б) от УСС до экстренной службы;

1

в) от УСС до справочно-информационных и заказных служб (муниципальных и других операторов);

должны быть не более 30

г) от абонента до службы АМТС по ЗСЛ;

20

д) от УСС до служб доступа к федеральным сетям персонального радиовызова общего пользования (ПРВОП)

по согласованию с оператором

На СТС



5 При местной связи

30/70*

6 При внутризоновой связи

40/80*

7 Для абонентов (в том числе и абонентов СПС):



а) от абонента ОС до ЦС (УСС);

10

б) от ЦС (УСС) до экстренных спецслужб

1

в) от ЦС (УСС) до справочно-информационных и заказных служб (муниципальных и других операторов);

должны быть не более 30

г) от ЦС до службы АМТС по ЗСЛ;

10

д) oт ЦС (УСС) до служб доступа к федеральным сетям персонального радиовызова общего пользования (ПРВОП)

по согласованию с оператором

* - При взаимодействии проектируемой и существующей сетей.

Примечание: для расчета СЛ, использующих ОКС № 7, пользоваться данной таблицей.

7.1.4 Число коммутационных систем, как правило, недолжно превышать:

- шести наместной сети ГТС, включая УПАТС и

- семи на СТС.

7.1.5 Нормапотерь должна выполняться независимо от организации связи с обходами или безних.

7.1.6 Нормы,используемые при расчете интенсивностей нагрузок на цифровой АТС ГТС.

7.1.6.1 Расчетинтенсивности нагрузки, исходящей (возникающей) от абонента ГТС, а такжераспределение интенсивности нагрузки по направлениям должны основываться настатистических данных учета телефонного сообщения на действующих АТС, измеренныхи оцененных по методике, утвержденной Минсвязи России.

В исключительныхслучаях, согласованных с заказчиком, при отсутствии статических данных на сетяхмалой и средней емкости, допускается производить расчет интенсивности нагрузок,возникающих от абонентов, на основании показателей, приведенных в таблице 7.2, араспределение интенсивности входящей и исходящей нагрузки - по таблице 7.3.

7.1.6.2 Факсимильныеаппараты группы два и три включаются в АТС по аналоговым двухпроводным АЛ. Внагрузке, указанной в таблице 7.2, учтена нагрузка, создаваемая передачейизображения и нагрузка, создаваемая телефонными соединениями и разговорами.Факсимильные аппараты группы четыре включаются по цифровым АЛ, нагрузка от этихаппаратов включена в нагрузку от абонента ЦСИС.

7.1.6.3 Внагрузке оконечных установок передачи данных, подключаемых к аналоговымдвухпроводным АЛ, указанной в таблице 7.2, учтена нагрузка,создаваемая передачей данных, а также нагрузка, создаваемая телефоннымисоединениями и разговорами.

7.1.6.4Средняя суммарная нагрузка на абонента сотовой сети связи с учетомпрогнозирования развития этой услуги составляет 0,016 Эрл. При этом процентнагрузки, направленный к/от ТФОП определяется по данным оператора сети.Ориентировочно на ГТС этот показатель может быть от 50 до 80 %.

Средняя суммарнаянагрузка на аналоговую абонентскую линию транкинговой системы, подключаемой поабонентскому доступу, составляет 0,1 Эрл.

Средняясуммарная нагрузка на абонентскую аналоговую линию или линию ЦСИС, илирадиоканал персонального радиовызова (ПРВ) составляет 0,3 Эрл.

Средняя суммарнаянагрузка на абонентскую аналоговую линию, используемую для включениярадиодоступа, составляет не более 0,1 Эрл.

7.1.6.5 В таблице 7.2 приводится средняяисходящая нагрузка для абонентов, включенных по аналоговым абонентским линиям идоступу 2B + D и 30B + D, для пользователей ЦСИС.

Таблица 7.2 - Средняя исходящая нагрузка для абонентов

Тип АЛ

Среднее количество вызовов в ЧНН на 1 АЛ (С)

Средняя продолжительность занятия (i), с

Средняя интенсивность исходящей нагрузки на 1 АЛ в ЧНН (у), Эрл

Время, используемое для расчета нагрузки

5-значн. нумерация

6-значн. нумерация

5-значн. нумерация

6-значн. нумерация

5-значн. нумерация

6-значн. нумерация

1 Индивидуального пользования (кварт.)

0,65

0,9

0,8

1,1

99,6

100

99

98

0,018

0,025

0,022

0,030

утрен. ЧНН

вечерн. ЧНН

2 Народнохозяйственного сектора















а) ²делового²

3,5

4,0

56,6

63

0,055

0,070

утрен. ЧНН

вечерн. время*

или













или

б) ²спального² района города

1,1

1,2

82,0

90

0,025

0,030

вечерн. ЧНН

утрен. время*

3 Таксофон местной связи

7,5

8,0

9,5

10,5

144

90

76

93

0,15

0,2

0,2

0,27

дневн. ЧНН

вечерн. ЧНН

4 Таксофон междугородный (исходящей связи)

-



-



0,65

0,65

дневн. ЧНН

вечерн. ЧНН

5 Районный переговорный пункт с серийным исканием

-



-



0,6

0,6

вечерн. ЧНН

утрен. время

6 Линии от малых УАТС, подключаемых к станции на правах абонента

-



-



0,075

0,075

утрен. ЧНН

вечерн. время

7 Устройство передачи данных (соединение по телефонному алгоритму)

-



-



0,075

0,075



8 Факс гр. 2, 3 (соединение по телеф. алгор.)



-



-

0,15

0,15

утрен. ЧНН

вечерн. время

9 Абонент ЦСИС, УПАТС

ЦСИС-ОПТС

а) нагрузка на доступ (2B + D)









0,25

0,25

утрен. ЧНН

вечерн. время

6) нагрузка на доступ (30B + D)









12

12

Примечания

1 В таблице не учтена нагрузка от абонента, направленная по ЗСЛ (см. п. 7.1.9) и к УСС.

2 Пользоваться параметрами С, i, у частично по эксплуатационным данным, а частично по таблице не допускается.

3 В таблице не учтена нагрузка, указанная в п. 7.1.6.4.

*) Средняя интенсивность исходящей нагрузки для утреннего и вечернего времени рассчитывается по формулам 7.2 и 7.3.

7.1.6.6 Расчет возникающей нагрузки производитсяотдельно для утреннего и вечернего ЧНН и выбирается из них максимальноезначение, которое принимается за расчетную нагрузку. Расчет утреннего ЧНН:

Уутр= Уi утр. ЧНН + Уутр. время, где                                            (7.1)

Уi утр. ЧНН - суммарная нагрузка длявсех категорий i абонентов, имеющих максимальный ЧНН - утренний; Уi утр. ЧНН =Ni×yi, где N - количество абонентов конкретной категории i, yi - интенсивность нагрузки абонента категории i по таблице 7.2.

Таблица 7.3 - Нормы, используемые при расчете интенсивностиисходящей и входящей нагрузки по различным направлениям связи и пучкам каналовна ГТС

Интенсивность исходящей абонентской нагрузки АТС в процентах от общей интенсивности возникающей абонентской нагрузки сети

Процент интенсивности внутристанционной нагрузки от интенсивности возникающей нагрузки АТС

Интенсивность исходящей абонентской нагрузки АТС в процентах от общей интенсивности возникающей абонентской нагрузки

Процент интенсивности внутристанционной нагрузки от интенсивности возникающей нагрузки АТС

0,5

16,0

11,0

28,3

1,0

18,0

12,0

30,0

1,5

18,7

13,0

31,5

2,0

19,0

14,0

32,9

2,5

19,2

15,0

33,3

3,0

19,4

20,0

38,5

3,5

19,7

25,0

42,4

4,0

20,0

30,0

46,0

4,5

20,2

35,0

50,4

5,0

20,4

40,0

54,5

5,5

20,7

45,0

58,2

6,0

21,0

50,0

61,8

6,5

21,7

55,0

66,6

7,0

22,6

60,0

69,4

7,5

23,5

65,0

72,8

8,0

24,2

70,0

76,4

8,5

25,1

75,0

80,4

9,0

25,8

80,0

81,3

9,5

26,4

85,0

88,1

10,1

27,4

90,0

92,2

10,5

27,6

100,0

100,0

Уj утр. время - добавочная суммарнаянагрузка, создаваемая во время утреннего ЧНН абонентами тех категорий j,которые имеют ЧНН не утренний, а вечерний

, где                                                    (7.2)

Уj веч. ЧНН - суммарная нагрузка (Ni×yi) для категорий j абонентов, имеющихмаксимальный ЧНН вечерний; Уj веч. ЧНН = Nj×yj, где N - количество абонентов конкретной категории j, уj -интенсивность нагрузки абонента категории j по таблице 7.2;

К - коэффициентконцентрации нагрузки;

Т - периодсуточной нагрузки 24 часа, но с учетом того, что в ночное время нагрузказначительно меньше дневной, можно брать период нагрузки равный 16 часам.

При отсутствиистатистических данных по величине К принимается среднее значение К = 0,1, приэтом: веч

                                                    (7.3)

Аналогичнымобразом подсчитывается нагрузка в ЧНН вечерний:

Увеч= Уj веч. ЧНН + Увеч. время                                                                       (7.4)

Если конкретныеабонентские категории имеют определенные ЧНН вечерние и утренние, то ихнагрузка входит как основная (а не добавочная) нагрузка Увеч. ЧНН иУутр. ЧНН соответственно.

Если отдельныеабонентские категории не имеют ярко выраженный ЧНН, то эта нагрузка условновходит как в Уутр.ЧНН, так ив Увеч. ЧНН.

Нагрузку,создаваемую таксофонами в дневной ЧНН можно условно отнести к максимальному ЧНН(утреннему или вечернему).

7.1.7 Нормы,используемые при расчете интенсивности исходящей и входящей нагрузки поразличным направлениям связи и пучкам каналов на ГТС определяются всоответствии с таблицей 7.3.

7.1.7.1 Приорганизации на ГТС различного вида и назначения спецслужб интенсивностьнагрузки к ним следует принимать по согласованию с операторами связи,предоставляющими услуги телефонной связи в соответствии с ²Правилами оказания услуг телефонной связи², утвержденнымипостановлением Правительства РФ от 26.09.1997 г. № 1235.

На сетях среднейи малой емкости при отсутствии статистических данных от операторовинтенсивность нагрузки к УСС следует принимать 2 % от общей абонентскойнагрузки.

7.1.7.2Интенсивность исходящих нагрузок от каждой АТС распределяется пропорциональноинтенсивностям исходящих нагрузок других АТС сети.

Величинынагрузок должны быть уточнены в зависимости от конкретных условий: удаленностии обособленности района, организационного подчинения и взаимоотношенийадминистративных и общественных организаций, находящихся на территорииобслуживания, структурного состава абонентов и т.п.

7.1.7.3 Припроектировании цифровой АТС следует учитывать включение телефонных аппаратов смногочастотным набором номера, количество которых определяется оператором сетипутем прогнозирования и наблюдения за динамикой спроса на эту услугу связи.

7.1.7.4 Прирасчете количества АОН-передатчиков цифровой АТС следует учитывать нагрузку, создаваемуюисходящей связью к АМТС, работающей по сигнализации ²безынтервальный пакет², а также нагрузку наАОН-передатчики при установлении местного исходящего соединения прифункционировании у вызываемого абонента ДВО ²Определение категории иномера вызываемого абонента². Данная величина можетменяться в зависимости от местных условий. Интенсивность нагрузки наАОН-передатчики должна определяться по данным операторов сетей с учетомпрогнозирования роста спроса на данную услугу.

7.1.8 Нормы,используемые при расчете интенсивности нагрузки станции СТС

7.1.8.1 Расчетинтенсивности нагрузки абонентов СТС должен осуществляться по статистическимданным удельных телефонных нагрузок на одного абонента в ЧНН:

-административно-управленческого сектора Увн1, Уисх1, Увх1;

-народнохозяйственного сектора Увн2, Уисх2, Увх2;

- квартирногосектора Увн3,Уисх3, Увх3;

- таксофона АТС Увн4, Уисх4, Увх4.

При отсутствиистатистических данных следует пользоваться данными таблицы 7.4.

При этомрекомендуется увеличивать исходящие и входящие внешние удельные нагрузкиотносительно приведенных в таблице 7.4 значений на следующиевеличины:

- на 5 ¸ 10 % для абонентов ОС и УС, расположенных в непосредственной близостиот областных центров и других крупных городов и включаемых в УСП этих городов,а также, если суммарная емкость СТС (включая ЦС) превышает 4000 номеров;

- на 10 ¸ 12 % для абонентов, имеющих возможность связи с АМТС, а также в случае,если выход на АМТС предполагается в ближайшие годы.

Общее увеличение нагрузок не должно превышать20 %. При отсутствии статистических данных по таксофонам используются данные, приведенные дляадминистративно-управленческого сектора. Данные по нагрузкам на устройствапередачи данных, факсы, АЛ ЦСИС и линии систем абонентского доступа см. втаблице 7.2.

Таблица 7.4 - Удельные нагрузки для абонентов СТС различных секторов

Емкость АТС

Удельная нагрузка для абонентов сектора в Эрл

административного

народнохозяйственного

квартирного

Уисх.а.

Увх.а.

Увн.а.

Уисх.нх.

Увх.нх.

Увн.нх.

Уисх.к.

Увх.к.

Увн.к.

50

0,044

0,027

0,038

0,013

0,008

0,011

0,0040

0,0025

0,005

100

0,042

0,030

0,043

0,012

0,009

0,013

0,0035

0,0025

0,006

150

0,041

0,032

0,046

0,012

0,009

0,014

0,0035

0,0030

0,007

200

0,040

0,033

0,049

0,012

0,010

0,016

0,0035

0,0030

0,008

300

0,039

0,036

0,053

0,012

0,010

0,018

0,0035

0,0035

0,009

400

0,038

0,038

0,056

0,012

0,011

0,020

0,0035

0,0035

0,010

500

0,037

0,040

0,059

0,012

0,011

0,022

0,0035

0,0040

0,011

600

0,036

0,041

0,062

0,012

0,012

0,023

0,0035

0,0040

0,012

700

0,036

0,043

0,064

0,012

0,012

0,024

0,0035

0,0045

0,012

800

0,035

0,044

0,066

0,012

0,012

0,025

0,0035

0,0045

0,013

900

0,035

0,045

0,067

0,012

0,013

0,026

0,0035

0,0045

0,013

1000

0,034

0,046

0,069

0,012

0,013

0,026

0,0035

0,0045

0,013

1500

0,034

0,047

0,070

0,012

0,013

0,027

0,0035

0,0050

0,013

2000

0,033

0,047

0,071

0,012

0,013

0,027

0,0035

0,0050

0,013

2000 и более

0,033

0,047

0,072

0,012

0,014

0,028

0,0035

0,050

0,014

7.1.8.2 Количество межстанционных соединительныхлиний на СТС необходимо рассчитывать исходя из нагрузки, создаваемой внешнимисоединениями.

Соединительныелинии емкостью (в пучке) меньше 35 на СТС должны быть двухстороннего действия,при использовании сигнализации ОКС № 7, - только универсального двухстороннегодействия.

7.1.9Проектные нормы на нагрузку по пучкам ЗСЛ и СЛМ ГТС.

7.1.9.1 Нагрузка на ЗСЛ и СЛМ определяется наосновании статистических данных. При отсутствии данных нагрузка на ЗСЛ и СЛМпринимается в соответствии с таблицей 7.5.

Таблица 7 5 - Нагрузка на ЗСЛ и СЛМ

Численность населения городов

Средняя нагрузка от одного абонента по исходящим (ЗСЛ) междугородным и входящим (СЛМ) междугородным линиям, Эрл

до 2005 г.

ЗСЛ

СЛМ

до 20 тыс. человек

0,0025

0,0020

от 20 до 100 тыс. человек

0,0025

0,0020

от 100 до 500 тыс. человек

0,0020

0,0015

от 500 до 1 млн. человек

0,0015

0,0010

Примечания

1 Среднее время занятия ЗСЛ - 150 с.

2 Среднее время занятия СЛМ - 126 с.

7.1.9.2 Распределение нагрузки по пучкам ЗСЛ и СЛМГТС осуществляется с учетом несовпадения ЧНН различных пучков ЗСЛ и СЛМ.

7.1.10Нумерация, используемая при вызове специальных служб местных телефонных сетей

7.1.10.1Нумерация специальных служб подразделяется на нумерацию:

а) экстренныхслужб;

б) междугороднойи международной информационно-справочных служб;

в) служб доступак федеральным сетям персонального радиовызова общего пользования (ПРВОП);

г) служб справочно-информационных и заказных(муниципальных и других операторов).

Примечание - В связи с переходомна нумерацию стран 7-ой зоны всемирной нумерации при проектировании нумерациисети цифру "1" не использовать в качестве l-го знака номерной емкости.

7.1.10.2 Для функционированияинформационно-справочных служб отдельных организаций могут назначаться номераиз ресурса нумерации абонентов местной сети.

7.1.10.3Нумерация при подключении абонентов сети ТФОП к службам АМТС, МЦК и МНТС

7.1.10.3.1 Вызовзаказно-справочных служб АМТС, МЦК и МНТС должен осуществляться наборомтрехзначных номеров.

7.1.10.3.2 Вызовмеждугородных служб АМТС должен осуществляться набором:

Пн- 18X,

где Пн- национальный (межзоновый) префикс;

- - зуммерответа станции;

Х = 1 ¸ 5 - при выходе к соответствующим междугородным заказно-справочнымслужбам;

Х = 8 - привыходе к информационно-справочной службе.

Назначениеномеров осуществляется основным оператором связи, организующим междугородныеслужбы.

7.1.10.3.3 Вызовмеждународных служб АМТС, МЦК, МНТС должен осуществляться набором:

Пн- 19Х,

где Х = 1 ¸ 5 - при выходе к соответствующим международным заказно-справочнымслужбам;

Х = 1 - французскийязык;

Х = 2 -английский язык;

X = 3 - немецкий язык;

Х = 4 - русскийязык;

Х = 5 -испанский язык;

Х = 8, Х = 0 -при выходе к информационно-справочной службе.

7.1.10.3.4Абоненты федеральных СПС-ОП стандарта NMT-450 и GSM длявыхода на службы АМТС, МЦК, экстренные службы ГТС должны набиратьсоответственно номера: 181-185, 19X, 0Х.

7.1.10.3.5Нумерация при вызове спецслужб местных телефонных сетей приведена в Основныхположениях, РД 45.048-99 ²Организация экстренных,справочно-информационных и заказных служб на ГТС².

7.1.10.4Нумерация при вызове специальных служб местных сетей абонентами других зоннумерации, а также абонентами других местных сетей данной зоны нумерации.

7.1.10.4.1 Вызовспециальных служб при действующей системе нумерации

7.1.10.4.1.1Вызов специальных служб местной сети центра субъекта Российской Федерацииабонентами других зон нумерации должен осуществляться набором:

- при двузначнойнумерации специальных служб - Пн-АВС 990X111;

- притрехзначной нумерации специальных служб - Пн-АВС 990ХХ11,

где: ABC - кодгеографической зоны нумерации;

99 - определяетвыход к специальным службам местной сети;

0Х, 0ХХ -действующие номера специальных служб;

11(1) -дополнительные знаки для выравнивания значности междугородного (зонового)номера.

7.1.10.4.1.2Вызов специальных служб местной сети центра субъекта Российской Федерации абонентамидругих местных сетей данной зоны нумерации должен осуществляться набором:

- при двузначнойнумерации специальных служб - Пн-2 990X111;

- притрехзначной нумерации специальных служб - Пн-2 990ХХ11.

7.1.10.4.1.3Вызов специальных служб местной сети райцентра абонентами других зон нумерациидолжен осуществляться набором:

- при двузначной нумерацииспециальных служб - Пн-АВС ab 0X111;

- при трехзначной нумерацииспециальных служб - Пн-АВС ab 0XX11,

где: ab -определяет выход к местной сети райцентра.

7.1.10.4.1.4Вызов специальных служб местной сети райцентра абонентами других местных сетейданной зоны нумерации должен осуществляться набором:

- при двузначнойнумерации специальных служб - Пн-2 аb 0X111;

- притрехзначной нумерации специальных служб - Пн-2 ab 0XX11.

Примечание - Привызове специальных служб абонентами цифровых АТС допускается набор сокращенногономера без дополняющих знаков 11,111.

7.1.10.4.2 Вызовспециальных служб при перспективной нумерации.

7.1.10.4.2.1Вызов специальных служб местной сети географического пункта данной зонынумерации абонентами других зон нумерации должен осуществляться набором:

Пн- АВС 13 1UVX6X7,

где: ABC- кодгеографической зоны нумерации, в которой находится местная сеть географическогопункта;

13 - определяетвыход к специальным службам;

1UV -перспективный номер специальной службы;

X6X7 - определяют соответствующий узел специальных служб,который оказывает услуги в географическом пункте.

7.1.10.4.2.2Вызов специальных служб местной сети географического пункта абонентами другихместных сетей данной зоны нумерации должен осуществляться набором:

13 1UVX6X7

7.1.11 Нормы порасчету количества линий к спецслужбам

7.1.11.1 Количество линий к спецслужбам длятелефонных сетей емкостью до 10000 номеров следует принимать по таблице 7.6.При организации спецслужб, не указанных в таблице 7.6, количество линий к нимопределяется по согласованию с заказчиком.

Таблица 7.6 - Количество линий кспецслужбам для телефонных сетей емкостью до 10000 номеров

Назначение

Нумерация

Количество линий к спецслужбам на телефонной сети емкостью номеров:

до 3000

от 3000 до 6000

от 6000 до 8000

от 8000 до 10000

1 Пожарная помощь

01

2

3

3

3

2 Милиция

02

2

3

3

3

3 Скорая медицинская помощь

03

3

3

3

3

4 Аварийная служба газовой сети

04

2

3

3

3

5 Справочная служба об услугах междугородной связи

07

рассчитывается по номограммам Гипросвязи

6 Централизованная служба ремонта телефонов ГТС

08

2

3

3

3

7 Справочная служба о номерах телефонов абонентов ГТС

09

2

2

3

5

7.1.11.2 Количество линий к спецслужбам длятелефонных сетей емкостью свыше 10000 номеров определяется расчетом исходя изинтенсивности нагрузок на линиях спецслужб. Для этого от заказчика необходимополучить следующие данные:

- среднее числовызовов и среднее время занятия в ЧНН службы от УСС по направлению к каждой изсуществующих служб;

- ожидаемоесреднее число вызовов и среднее время занятия в ЧНН службы по направлению отУСС к каждой из открываемых служб.

7.1.11.3Иногородним абонентам с помощью автоматической внутризоновой и междугороднойтелефонной связи необходимо обеспечить вызов спецслужб, осуществляющих выдачуинформации:

- о номерахтелефонов и адресах жителей;

- о номерахтелефонов, адресах и режимах работы различных организаций, предприятий иучреждений;

- обобслуживании туристов;

- о бытовомобслуживании;

- репертуарзрелищных предприятий;

- о поступленииновых товаров;

- о расписаниидвижения различных видов транспорта и т.д.

7.1.11.4Ведомственные службы, характеризующиеся ограниченным или местным использованием(справочные бюро больниц, поликлиник, отдельных предприятий, заказные службыотдельных контор и магазинов и т.п.) должны иметь полные абонентские номера.

Полные номера временномогут иметь службы, для которых в будущем будет выделен сокращенный номер.Такое решение допускается для служб с ограниченными ресурсами, которые вопределенные периоды времени функционируют в условиях резкого повышения спросана ее услуги.

Службы,вызываемые по полной нумерации, в зависимости от величины поступающей на неенагрузки, включаются:

- на правахабонентских устройств;

- на правахнескольких линий с серийным исканием, либо в УВТС или в УВС вместо сотенной,тысячной или десятитысячной группы.

7.1.12 Нормы поорганизации связи с УПАТС.

7.1.12.1 Приорганизации связи с УПАТС необходимо учитывать следующее:

Количество линиймежду ведомственной сетью и сетью ОП определяется по таблицам полнодоступноговключения в соответствии с трафиком и нормируемыми потерями.

При отсутствиистатистических данных допускается:

- количестволиний для малых УАТС определять по формуле

Naл = 4 + (N - 16)/8,                                                      (7.5)

где: N -количество абонентов с правом выхода на ГТС.

- Для УПАТС емкостью до 2000 номеровколичество соединительных линий определяется по таблице 7.7.

Таблица 7.7 - Количество соединительных линий для УПАТС емкостью до 2000номеров

Количество абонентов с правом выхода на сеть общего пользования

Количество соединительных линий для УПАТС (УПАТС Э)

Промышленных предприятий и учреждений

Административно-хозяйственных, проектных и научных организаций, гостиниц

исходящие

входящие

исходящие

входящие

при наличии автоматической междугор. связи

местной связи

междугородной связи

при наличии автоматической междугор. связи

местной связи

междугородной связи

100

6

5

3

7

7

3

200

9

9

4

11

10

4

300

12

11

4

15

14

5

400

14

13

5

17

16

6

500

17

15

6

21

19

7

600

19

17

6

24

22

7

700

22

20

6

27

25

8

800

24

22

7

30

28

8

900

27

24

7

33

30

9

1000

30

26

8

34

30

9

1500

42

36

10

50

44

12

2000

50

44

12

60

54

15

Примечание - При использовании интерфейса PRA количество универсальных двухсторонних линий (каналов В) определяется суммированием количества СЛ (исходящих и входящих), указанных в таблице 7.7.

7.1.12.2 Возможна реализация функций учрежденческойстанции на базе функций ²ЦЕНТРЕКС² при наличии такой функции в ОПС и по соглашению между администрациями.

7.1.12.3 Выходна сеть общего пользования абонентов УПАТС необходимо осуществлять наборомоднозначного индекса, с последующим прослушиванием сигнала готовности опорнойАТС или без прослушивания (по согласованию с местными органами связи),рекомендуемый вариант - без прослушивания, при наличии технической возможности иопорной станции: возможен вариант без набора однозначного индекса.

7.1.13 Включение в ОПС цифровых концентраторов, подстанций, мультиплексоров.

7.1.13.1 Расчет линий между концентратором (К), подстанцией (ПС) и ОПС,ОПТС осуществляется с учетом нагрузки, нормируемых потерь, коэффициентазамыкания внутренней нагрузки.

7.1.13.2 В мультиплексоре отсутствуют функции замыкания внутреннейнагрузки. В мультиплексоре отсутствуют внутренние потери. Нагрузка отмультиплексора равна суммарной возникающей нагрузке.

7.1.13.3 При включении концентраторов и мультиплексоров можетиспользоваться специальная сигнализация, если оконечная станция, концентратор имультиплексор относятся к одной системе.

7.1.13.4 На рисунках 7.1 и 7.2 представлена схемавключения в ОПСЭ цифровых интерфейсов ЦСИС.

TE (Terminal Equipment) - оконечное оборудование

NT (Network Termination) - сетевое окончание

NT1/NT2 - сетевое окончание,уровень 1/2

LT (Line Termination) - линейное окончание

ET (ExchangeTermination) -станционное окончание

Примечание- Вместо интерфейсов V1 - V4 возможна реализация интерфейсов серии V.5 (см. рисунок 7.2).

Рисунок 7.1 - Эталонная конфигурация интерфейсов ²пользователь-сеть² ЦСИС

Примечание - 1) - функциистатического мультиплексирования, поддерживаемые V5.1

2) -функции мультиплексирования или концентрации каналов пользователей поддерживаемые V5.2

3) -возможна реализация интерфейса V5 только вуниверсальной модификации V5.2

4) -принципы включения УПАТС ЦСИС не стандартизованные МСЭ-Т

5) - в конфигурации УАТС ЦСИС/УПАТС ЦСИС,функциональный блок NT выполняет функции NT1 и NT2

Рисунок7.2 - Эталонная конфигурация интерфейса V5

7.2Распределение норм затухания по участкам трактов ГТС и СТС.

7.2.1Распределение норм затухания в дБ на частоте 1000 Гц на ГТС приведено на рисункахБ.3 -Б.8(См. Приложение Б).

Распределение норм затухания в дБ на частоте1000 Гц на СТС приведено на рисунках Б.9 - Б.12 (См. Приложение Б).

Примечание - Показанные на рисунках аналоговые СЛ, аналоговые станции, атакже аналоговые абонентские линии с затуханием 4,0(5,0) дБ, являютсяэлементами существующей сети, где 4,0 дБ - затухание АЛ, измеренное на частоте1000 Гц, для диаметра жил 0,32 мм (по нормам РД ОГСТфС 1988 г.), 5,0 дБ -затухание АЛ - для диаметра жил 0,50; 0,64; 0,70 мм; затухание АЛ 4,5 дБ длядиаметра жил 0,40 мм на рисунках не указывается. Новая прокладка кабелей сдиаметром жил 0,32 мм не рекомендуется.

7.2.2 В пределаходной местной сети при любых соединениях допускается только один переход междуналоженной цифровой и существующими сетями.

8 НОРМАТИВЫ ОПРЕДЕЛЕНИЯ МОЩНОСТИ

8.1 Мощностьвводимого объекта определяется:

- по абонентскойсети - суммарной вводимой емкостью;

- помежстанционной сети (МСС) - количеством организуемых трактов (2048 кбит/с).

8.2 Емкостьстанции должна рассчитываться с учетом количества заявок и состава абонентов.

8.3 Количествоабонентов ЦСИС определяется заказчиком на основе маркетингового анализа. Приотсутствии данных следует предусматривать 2 % линий базового доступа отсуммарной абонентской емкости.

8.4 ОПТС и ОПСсети общего пользования для включения УПАТС, сетей связи общего пользования,имеющих небольшую емкость и включаемых в сеть ТфОП на правах УПАТС.

8.4.1 Величина резерва емкости УПАТС в % отемкости сети приведена в таблице 8.1.

Таблица 8.1 - Величина резерва емкости УПАТС в % от емкости сети

Емкость сети (тысяч номеров)

Минимальная величина резерва (процент)

Максимальная величина резерва (процент)

До 50

1

2

от 50 до 100

0,5

1,5

100 и выше

0,2

0,5

Примечания

1 Конкретное место резерва определяется оператором.

2 Минимальная величина резерва должна поддерживаться оператором в течение всего срока службы оборудования.

3 Резерв предусматривается в коммутационном поле и на МСС.

8.4.2 Величина резерваемкости для малых УАТС приведена в таблице 8.2.

Таблица 8.2 - Величина резерва емкости для малых УАТС

Проектируемые объекты

Величина резерва

ОПС, ОПТС

15 % от н/х сектора

8.5 Площади зданий, предназначенные для размещениястанций, должны обеспечивать развитие их на конечную емкость, определеннуюсхемой развития ГТС, СТС на 15-20 лет.

8.6Строительство новых, расширение, реконструкция или техническое перевооружениедействующих станций должно производиться только на базе автоматическихтелефонных станций из оборудования электронных систем, а дооборудованиесуществующих ОПС, ТС, ОПТС - однотипным оборудованием.

8.7 Включение ваналоговые абонентские комплекты ОПС, ОПТС линий ОУ-ПД допускается посогласованию с администрацией ГТС и СТС.

8.8 Количествоабонентов УПАТС промышленных предприятий и учреждений, проектных н научныхорганизаций, имеющих право выхода на ТфОП, в т.ч. с предоставлением функцийЦСИС, определяется заказчиком.

8.9 Дляобеспечения населения общедоступной телефонной сетью в каждой ОПС, ОПТС, ЦС,УС, ОС, ПС необходимо предусматривать возможность включения таксофонов всоответствии с ²Концепцией применениятаксофонного оборудования на телефонной сети общего пользования России², утвержденной Госкомсвязи России от 25.11.97 г.

Значенияплотности размещения таксофонов, задаваемые при лицензировании деятельностиоператоров телефонных сетей для сетей с общей монтированной емкостью более 2000номеров должны определяться в объеме не менее 0,5 % от номерной емкости сетисвязи лицензиата, имеющей право выхода на ТфОП, и должны согласовываться сорганами местного самоуправления с учетом маркетинговых данных.

Для сетей собщей монтированной емкостью до 2000 номеров включительно плотность размещениятаксофонов должна определяться самим лицензиатом и согласовываться с органамиместного самоуправления.

9 ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СТАНЦИЙ С ФУНКЦИЯМИ ЦСИС

9.1 ЦСИСсоздается как узкополосная сеть с базовым доступом (2B + D) или первичным доступом (30B + D).

9.2 ЦСИС должнастроиться, как составная часть телефонной сети общего пользования (ТфОП) ссохранением существующей структуры.

ПользователиЦСИС являются абонентами ТфОП.

9.3Предусматривается включение на телефонных станциях (АТС ЦСИС) абонентов поаналоговым абонентским линиям и абонентов ЦСИС по цифровым абонентским линиям.

9.4 Дляпредоставления услуг ЦСИС следует обеспечить:

- применение упользователя терминальных средств (ОАУ) с функциями ЦСИС;

- организацию наабонентской линии канальной структуры 2B + D или 30B + D;

- применение ОПС,ОПТС с функциями ЦСИС;

- сквозноецифровое соединение между оконечными устройствами;

- применение намежстанционной сети ОКС № 7;

- синхронныйрежим работы систем коммутации и ЦСП.

9.5 В настоящеевремя вопрос разграничения полномочий и ответственности между пользователемуслуг электросвязи и оператором ЦСИС нормативно не решен.

В связи с этимпроектирование следует ограничить оборудованием, физически размещенным всоставе станционных сооружений (т.е. относительно границы определяемойинтерфейсом U), а также абонентской линией от АТС дораспределительной коробки (при BRA) или от АТС до УПАТС (при PRA).

9.6 Требования кцифровой абонентской линии для организации доступа ЦСИС по кабелям сметаллическими жилами для создания канальной структуры 2B + D.

9.6.1 Структурацифровой абонентской линии (АЛЦ) ЦСИС при базовом доступе 2В + Dприведена на рисунке 9.1.

Рисунок 9.1 - Структура цифровой абонентской линии сЦСИС (АЛЦ) 2B + D.

9.6.2 Должнаобеспечиваться работа по 2-х проводным цепям существующих и вновь проектируемыхсимметричных кабелей с парной скруткой.

9.6.3Электрические характеристики кабелей должны соответствовать:

- ОСТ 45.82-96 ²Сеть телефонная городская. Линии абонентские кабельные с металлическимижилами. Нормы эксплуатационные²;

- ОСТ 45.83-96 ²Линии абонентские сельских телефонных сетей. Нормы эксплуатационные²;

- ОСТ 45.81-97 ²Совместимость электромагнитная цепей передачи дискретных и аналоговыхсигналов линии местных сетей электросвязи. Нормы эксплуатационные².

9.6.4 Недопускается использование:

-пупинизированных кабелей;

- воздушныхлиний связи, включая воздушные вставки;

- абонентскихлиний, организованных с применением аппаратуры высокочастотного уплотнения АВУ;

- совмещения водном кабеле АЛЦ ЦСИС с линиями, организованными ЦСП, кроме технологий xDSL слинейным кодом 2B1Q, до проведениядополнительных измерений;

- совмещения водном кабеле АЛЦ ЦСИС с линиями, с аналоговой аппаратурой уплотнения.

9.6.5 Скоростьпередачи сигнала на участке NT - LT 160 кбит/с.

9.6.6Отбор пар для организации (АЛЦ) должен быть проведен по результатам измеренийэлектрических характеристик, которые должны быть представлены, как исходныеданные перед началом проектирования. Временные нормы на основные параметры:

- рабочеезатухание должно быть не более 36 дБ на частоте 40 кГц (в соответствии стехническими отчетами ETSI ETR 080) или рабочее затуханиедолжно быть от 37 до 50 дБ на частоте 80 кГц (и соответствии с рекомендациями G.961МСЭ-Т);

- переходноезатухание на ближнем конце должно удовлетворять требованиям ОСТ 45.81-97, пункт5.9.

9.6.7 Кабельнаялиния из вновь прокладываемых кабелей на участке от абонентскойраспределительной коробки до помещения ввода кабелей (шахты, перчаточной)должна быть однородной. Для существующих кабелей допускается две ступенинеоднородности по диаметру жил или типу кабелей. При этом длина АЛЦрассчитывается на однородных участках кабеля и определяется как суммарная.

9.6.8Использование существующих кабелей типа ТППэп с диаметром жил 0,32 ммдопускается только в случае выполнения требований пунктов 9.6.3 и9.6.6.

9.6.9Абонентская проводка должна выполняться экранированным симметричным кабелем(типа КВСПЭВ, КМС-1, КМС-2, РВШЭ-1, ТПВ АД, ТПВП, ТПВЭАО, ТПВЭ АД, КАЦЭВ, КАЦВ,КВС-М и др.).

9.6.10 Для вновьпроектируемых кабельных линий необходимо предусматривать абонентскиераспределительные коробки, плинты кабельных распределительных шкафов, кроссовоеоборудование с врезными контактами. Для действующих кабельных линий, повозможности, предусматривается замена существующих абонентскихраспределительных коробок на новые с врезными контактами.

9.6.11Проектируемые абонентские распределительные коробки не должны бытьзапараллелены. При наличии существующих запараллеленных абонентскихраспределительных коробок их должно быть не более двух при максимальномрасстоянии 500 м между ними.

9.6.12 Длямонтажа вновь прокладываемых линейных кабелей рекомендуется применениесоединителей типа СМЖ-10, модулей фирмы ²ЗМ² и др. аналогичные.

9.7 Дляпрокладки по зданию АТС используется станционный симметричный кабель марки ТСВ,ТПВ, ТПВАД, ТПВП АД, ТПВЭ АД, ТПВ-Э АД, КВСМ, КАЦЭВ, КАЦВ и др.

9.8 Нерекомендуется монтировать цепи АЛЦ и АЛА совместно на одном оконечном кабельномустройстве (ОУ) кросса (например, плинте). Для монтажа АЛЦ и АЛА накроссе необходимо выделить отдельные группы ОУ или использовать ОУ, допускающиеподключение и соединение экранов кабелей АЛЦ.

Прииспользовании существующих кабелей для организации АЛЦ с передачей напряженияДП не более ±100 В, допускается использование существующего оконечногооборудования кросса.

9.9 Приорганизации АЛЦ с передачей ДП необходимо выполнять требования ²Правил по охране труда при paботax на кабельных линиях связи ипроводного вещания (радиофикации)² ПОТ РО-45-005-95, а такжеустанавливать изолирующие крышки и делать предупреждающие надписи в кроссе дляАЛЦ, а также в оконечном распределительном оборудовании.

9.10 Требованияк кабельным линиям для организации линейного тракта ЦСИС для создания канальнойструктуры 30B + D аналогичны требованиям дляцифровых потоков 2,048 Мбит/с и в данном разделе на рассматриваются.

9.11 Нумерацияабонента ЦСИС входит в нумерацию ТфОП.

Припроектировании на одни базовый доступ рекомендуется выделение в среднем дочетырех 4 номеров для выбора конкретного терминала.

9.12 Припроектировании ЦСИС следует руководствоваться ²РТМ’ом по проектированиюкоммутационного оборудования с функциями ОКС № 7 и ЦСИС² и ²Инструкцией по проектированиюсети сигнализации ОКС № 7 и коммутационных систем с функциями ЦСИС на местныхсетях электросвязи в составе ВСС РФ”.

10 НОРМЫ НА ОТДЕЛЬНЫЕ ВИДЫ ОБОРУДОВАНИЯ

10.1 Припроектировании АТСЭ предусматривать дополнительные точки подключения дляполупостоянной коммутации прямых проводов по согласованию с заказчиком.

10.2 На АТСЭ ГТСдля проверки прямых проводов следует предусматривать одиниспытательно-измерительный стол (ИИС) на здание.

10.3 Для ЦСЭ СТСдля проверки прямых проводов следует предусматривать одни ИИС.

10.4 На станцияхГТС и СТС следует использовать аппаратуру АПУС и в качестве оборудованияизмерения телефонной нагрузки.

10.5 Емкостькросса должна быть принята с учетом резерва:

- по линейнойстороне 15 % для абонентского кросса;

- 30 % длякросса СЛ.

По согласованиюс заказчиком может быть предусмотрен резерв станционной стороны кросса дляохранной сигнализации.

10.6 Резервныеплаты и комплекты необходимо учитывать в соответствии с ТУ на каждый типоборудования.

11 ФОНД ВРЕМЕНИ, РЕЖИМ РАБОТЫ ОБОРУДОВАНИЯ И НОРМЫОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА

11.1 Pежимработы оборудования ГТС должен быть круглосуточным, недопускающим перерыва втечение всего срока службы.

11.2Среднемесячная норма рабочего времени при семичасовом рабочем дне принимаетсяравной 173 часам.

11.3. Припроектировании оборудования технической эксплуатации необходимо стремиться ккруглосуточному необслуживаемому режиму.

Для обеспеченияданного режима эксплуатации должны организовываться центры управления сетью.

Проектированиецентров управления осуществляется при участи фирм-поставщиков оборудования.

11.4.Численность обслуживающего персонала станционных и линейных сооружений ГТСдолжна определяться по нормативам численности, приведенным в таблицах 11.1-11.5;

- покоммутационному оборудованию - по таблицам 11.1, 11.2

- по ЦСП - потаблице 11.3

- по линейнымсооружениям - по таблице 11.4

- по МСС - потаблице 11.5

Численностьперсонала по техническому обслуживанию электронных и цифровых АТС определяетсяпри децентрализованном способе и при наличии центров технической эксплуатации(ЦТЭ):

- при отсутствииЦТЭ - по таблице 11.1

- при наличииЦТЭ - по таблице 11.2

Численностьпроизводственного штата по эксплуатации оборудования SDH определяется в соответствиис таблицей 11.6.

Численностьперсонала рассчитана с учетом времени приезда персонала на объект.

Основная единицаизмерения, по которой определяется численность штата АТС, принята 1000абонентских линий (1000 номеров монтированной емкости.).

Численность персонала рассматривается помонтированной емкости АТС, включая емкость концентраторов.

Таблица 11.1 - Удельные показателичисленности производственного штата для технического обслуживания станционныхсооружений при отсутствии центра технической эксплуатации1 (единицштата на 1000 абонентских линий)

Наименование сооружений ГТС (тип АТС)

Всего

Ведущий инженер

Инженер-электроник первой категории

Инженер-электроник второй категории

Инженер-программист второй категории

Инженер-электроник третьей категории

Инженер

1 МТ-20 монтированной емкостью2 10000 - 20000 номеров















а) ОПС

0,400

0,050

-

0,150

-

-

0,200

б) ОПТС

0,500

0,050

-

0,250

-

-

0,200

2 Остальные виды ЭАТС импортных поставок емкостью до 50000 номеров















а) ОПС

0,180

0,020

0,040

0,030

0,030

0,030

0,0300

б) ТС

0,190

0,030

0,050

0,030

0,030

0,030

0,020

в) ОПТС

0,220

0,030

0,060

0,040

0,030

0,030

0,030

г) КАТС

0,290

0,040

0,080

0,050

0,040

0,040

0,040

д) ЭПУ

0,160

-

0,008

0,008

-

-

0,016

1 Отсутствие центратехнической эксплуатации увеличивает численность штата на 0,06 единиц на 1000номеров за счет необходимости введения ночной смены.

2 Монтированная емкость показана с учетом емкости удаленных объектов(необслуживаемых станций и выносных концентраторов). Численность штатанеобслуживаемых объектов определяется из расчета 0,2 единицы штата на одиннеобслуживаемый объект.

Таблица 11.2 - Удельные показатели численности производственного штатадля технического обслуживания станционных сооружений при наличии центратехнической эксплуатации (единиц штата на 1000 абонентских линий)

Наименование сооружений ГТС (тип АТС)

Всего

Ведущий инженер

Инженер-электроник первой категории

Инженер-электроник второй категории

Инженер-программист второй категории

Инженер-электроник третьей категории

Инженер

1 МТ-20 монтированной емкостью до 20000 номеров

0,400

0,050

-

0,150

-

-

0,2

2 Остальные виды ЭАТС импортных поставок емкостью до 50000 номеров:















а) ОПС

0,120

0,020

0,030

0,040

-

0,020

0,010

б) ТС

0,130

0,030

0,040

0,030

-

0,020

0,010

в) ОПТС

0,160

0,030

0,040

0,030

0,020

0,020

0,020

г) КАТС

0,240

0,050

0,070

0,040

0,040

0,020

0,020

Таблица 11.3 - Удельные показатели численностиштата цифровых систем передачи

Наименование оборудования, сооружений

Единица измерения

Численность штата на объемные измерители, чел.

всего

в том числе

ведущий инженер

инженер-электроник первой категории

инженер второй категории

инженер

электромеханик

электромонтер

1 Системы передачи типа ИКМ-30

одна оконечная система

0,0530





0,0066

0,0133

0,0265

0,0066

2 Типа ИКМ-120

-"-

0,0980





0,0196

0,0392

0,0196

0,0196

3 Типа ИКМ-480

-"-

0,1500





0,0300

0,0600

0,0300

0,0300

4 Контейнер НРП-К

один контейнер

0,0180





0,0020

0,0050

0,0090

0,0020

5 Обслуживаемый регенерационный пункт ИКМ-30 (отечественный и импортный)

30 каналов

0,0030





0,0005

0,0007

0,0015

0,0003

6 Общецеховой персонал

одна оконечная система

0,0040

0,0020

-

0,0020

0,0040

-

-

-

-

-

-

-

-

-

Таблица 11.4 - Удельные показатели численностипроизводственного штата для линейных сооружений ГТС (единиц штата на 1000номеров монтированной емкости)

Наименование сооружений и подразделений

Численность штата на 1000 номеров монтированной емкости

всего

в том числе

инженер первой категории

инженер второй категории

инженер

ст. электромеханик

электромеханик

электромонтер

оператор

кабельщик-спайщик

слесарь

подсобный рабочий

1 Кабельно-канализационные сооружения

0,268

0,020

-

0,048

0,053

0,037

0,057

-

0,039

0,014

-

2 Абонентские устройства *

0,153

-

0,020

0,025

-

0,025

0,083

-

-

-

-

3 Измерительная группа

0,051

0,007

-

-

-

0,017

0,027

-

-

-

-

4 Группа техучета и паспортизации

0,064

-

0,007

0,007

0,015

0,015

0,020

-

-

-

-

Таксофоны **

0,643

-

0,003

0,015

0,021

0,003

0,311

0,017

-

-

0,273

* Данные только для аналоговых абонентских линий.

** Величина приведена из расчета 100 таксофонов

Таблица 11.5 - Удельныепоказатели численности штата по видам сооружений МСС

Наименование оборудования, сооружений

Единица измерения

Спайщик-электромонтер

Кабельщик-спайщик

1 Кабельная сеть:







а) Кабель типа ТПП, ТГ, МКС и др. в парах жил:

1000 км пар





до 100

-"-

0,2

0,2

1) свыше 100 до 300

-"-

0,17

0,17

2) свыше 300 до 500

-"-

0,14

0,14

3)свыше 500

-"-

0,1

0,1

б) Волоконно-оптические кабели

10 км длины 1 волокна

0,022

0,022

2 Канализация при средней емкости блока канализации в каналах

100 канало/км





до 1,9

-"-

1,0

1,0

свыше 2-5,9

-"-

1,2

1,2

6 и выше

-"-

1,5

1,5

Таблица 11.6 - Показатели численностипроизводственного штата по эксплуатации оборудования SDH

Персонал

Численность штата по объемным измерителям, чел.

до 100 сетевых элементов

до 600 цифровых трактов 2,048 Мб/с

до 200 сетевых элементов

до 1200 цифровых трактов 2,048 Мб/с

до 300 сетевых элементов

до 2400 цифровых трактов 2,048 Мб/с

Начальник отдела

1

1

1

Ведущий инженер

2

2

2

Инженер первой категории

2

2

2

Инженер второй категории

-

2

5

Сменный персонал (диспетчеры, операторы технического обслуживания) с квалификацией инженера второй категории

2

4

6

Итого

7

11

16

Примечание - Сменный персонал рассчитывается с учетом двух двенадцатичасовых смен в сутки, включая выходные и праздничные дни.

12 ТРЕБОВАНИЯ И НОРМЫ ПО ПРОЕКТИРОВАНИЮ ЛИНЕЙНЫХСООРУЖЕНИЙ

12.1 Выбор иприменение кабелей связи.

12.1.1 Припроектировании линейных сооружений местных сетей связи выбор типов и мароккабелей, а также их емкости, должен производиться в зависимости от назначениякабельной линии, условий прокладки в соответствии с ТУ и ГОСТами, на основаниитехнико-экономических показателей.

Областиприменения кабелей определяются климатическими зонами в зависимости от суммысреднемесячных отрицательных температур воздуха, исчисляемых за год всоответствии с ГОСТ16350-80 ²Климат СССР. Районирование истатистические параметры климатических факторов для технических целей². При необходимости замена предусмотренной в проекте марки кабеляпроизводится по согласованию с заказчиком.

12.1.2 Насоединительных линиях местных сетей связи, как правило, должны применятьсяоптические кабели (ОК). Допускается прокладка новых кабелей МСС сметаллическими жилами для некоммутируемых каналов (линии прямой связи).

12.1.3 Взависимости от местных условий в отдельных случаях на соединительных линияхместных сетей связи допускается применение радиорелейных линий связи.

12.1.4 Насоединительных линиях местных сетей связи, как правило, должны применятьсяоптические кабели (ОК) с длинами волн 1300/1550 нм с одномодовыми оптическимиволокнами (ОВ). В обоснованных случаях допускается использование оптическихкабелей с многомодовыми оптическими волокнами. На всей длине элементарногокабельного участка должен применяться только один тип оптических волокон и,предпочтительно, одного производителя.

12.1.5Оптические параметры ОВ должны соответствовать требованиям ТУ на оптическиекабели.

Конструкцииоболочек и защитных покровов должны обеспечивать прокладку ОК в различныхусловиях (в кабельной канализации, непосредственно в грунте, на переходах черезводные преграды, подвески на опорах воздушных линий связи и ЛЭП). На опорах ЛЭПдопускается подвеска ОК, не имеющих металлических элементов.

12.1.6 Наместных сетях связи рекомендуется применять ОК, имеющие следующие конструкцииоболочек и защитных покровов:

а) салюмополиэтиленовой лентой, наложенной поверх сердечника и далее защитный шлангиз полиэтилена;

б) с броней изстальной ленты, ламинированной полиэтиленом и защитным шлангом из полиэтилена;

в) с броней изстальных проволок или стеклопластиковых стержней и защитным шлангом изполиэтилена;

г) вполиэтиленовой оболочке, со встроенными или находящимися под ней продольныминесущими элементами в виде стеклопластиковых стержней или пучков синтетическихнитей;

д) вполивинилхлоридной оболочке, или аналогичной оболочке, не распространяющейгорения.

12.1.7 В каналахкабельной канализации могут прокладываться кабели конструкций а, б и в, вгрунте - конструкций б и в, через болота и водные преграды - конструкции в, наопорах воздушных линий связи - конструкций а, б, г (кабели конструкций а и бподвешиваются на стальном канате), внутри зданий - конструкции д. Внутризданий, городских коллекторов, на вводах в промышленные и производственныездания - конструкции д.

12.1.8 Выборконструкции ОК для конкретных проектов должен исходить из имеющихсяместных условий.

12.1.9 Примонтаже ОК соединение ОВ должно осуществляться методом сварки, при аварийныхситуациях или временных соединениях могут использоваться механическиесоединители ОВ.

12.1.10Станционные кабельные оптические стыки подразделяются на разъемные инеразъемные. Разъемные стыки конструктивно выполняются в виде оптическихсоединителей с характеристиками по ТУ на конкретные образцы. Неразъемные стыки(сростки) выполняются в устройствах соединения станционных и линейныхоптических кабелей, обеспечивающих размещение, фиксацию и защиту неразъемныхсоединений, укладку технологического запаса соединительных оптических волокон.Вносимые потери в неразъемном соединителе для одномодовых волокон должны бытьне более 0,1 дБ, для многомодовых волокон не более 0,3 дБ.

12.1.11Линейно-кабельные оптические стыки должны обеспечивать соединение строительныхдлин оптического кабеля и конструктивно выполняются в виде соединительныхкабельных муфт линейного оптического кабеля и обеспечивают защиту и фиксациюсварных, склеенных и других неразъемных соединений оптических волокон, укладкуих технологического запаса, герметизацию кабельных вводов. Вносимое затухание внеразъемном соединителе для одномодовых волокон должно быть не более 0,10 дБ,дополнительные потери, вносимые за счет компактной укладки волокон в муфтедолжны быть не более 0,01 дБ. Вносимое затухание в неразъемном соединителе длямногомодовых волокон должно быть не более 0,30 дБ, дополнительное затухание,вносимые за счет компактной укладки волокон в муфте должно быть не более 0,03дБ.

12.1.12 Муфты длясоединения строительных длин ОК, по возможности, должны быть сборно-разборныхконструкций и обеспечивать герметичность.

12.1.13 Областьприменения отечественных ОК указана в Приложении В.

12.1.14 На магистральныхучастках сети абонентского доступа местных сетей связи следует предусматриватьприменение, в основном, кабелей с металлическими жилами в полиэтиленовойоболочке, заполненных гидрофобной массой, или кабелей без заполнения этоймассой.

Кабели без гидрофобногозаполнения с числом пар сто и более, вводимые в АТС емкостью 1000 и болееномеров должны содержаться под избыточным воздушным давлением. Кабели сгидрофобным заполнением под избыточным воздушным давлением не содержатся.

12.1.15 Нараспределительных участках сети абонентского доступа местных сетей связи, какправило, должны применяться кабели в полиэтиленовой оболочке с гидрофобнымзаполнением, допускается применение кабелей без гидрофобного заполнения.

12.1.16 На сетяхабонентского доступа при использовании абонентских ВОСП допускается применениеОК, в частности при внедрении ЦСИС.

12.1.17 Призамене оборудования ПСК-1000 на оборудование АТСЭ емкостью более 1000 номеров,в жилых или других зданиях, где не предусмотрено помещение компрессорной дляразмещения установок содержания кабелей под избыточным воздушным давлением,допускается для существующих кабелей емкостью 100 пар и более применять способзакачки жидкого гидрофобного заполнителя в сердечнике кабеля согласно“Рекомендациям по восстановлению и герметизации поврежденных (замокших) линийиз пластмассовых многопарных кабелей местной телефонной сети” ЛОНИИС, 1997 г.

12.1.18Прокладка и монтаж кабельных линий должны осуществляться в соответствии с ²Руководством по строительству линейных сооружений местных сетей связи² АООТ ²ССКТБ-ТОМАСС² (М., 1995 г.). Монтаж кабелей, заполненных гидрофобным составом, долженпроизводиться в соответствии с указаниями ²Руководства по монтажусоединительных муфт и оконечных кабельных устройств на кабелях с гидрофобнымзаполнением для местных сетей связи², АООТ ²ССКТБ-ТОМАСС², 1997 г. или другой НТД помонтажу кабелей с гидрофобным заполнением.

Сращивание жил взаполненных гидрофобным составом кабелях производят индивидуальными илигрупповыми соединителями.

12.1.19 Основныемарки кабелей и проводов отечественного производства с металлическими жилами,рекомендуемые для применения на сетях абонентского доступа местных сетей связи,приведены в Приложении 1.

12.2 Прокладкакабелей связи в кабельной канализации и коллекторах

12.2.1 Прокладкакабелей должна предусматриваться, как правило, в существующей кабельнойканализации местных сетей связи, и только при отсутствии такой возможности,следует предусматривать постройку новой или докладку каналов к существующейкабельной канализации.

12.2.2 Прокладкаоптических кабелей в кабельной канализации должна осуществляться, как правило,в свободных каналах и расположенных, по возможности, в середине блока повертикали и у края по горизонтали. В свободном канале допускается прокладка неболее пяти-шести оптических кабелей. Использовать занятый небронированнымиоптическими кабелями канал для прокладки кабелей с металлическими жилами ибронированных оптических кабелей не допускается.

12.2.3 Прокладканебронированных оптических кабелей в канале кабельной канализации, занятомкабелями с металлическими жилами и оптическими бронированными кабелями, должнапредусматриваться в предварительно проложенных защитных полиэтиленовых трубах.

Оптическиекабели с броней из стеклопластиковых стержней, стальных проволок или лент, сзащитной полиэтиленовой оболочкой поверх брони могут прокладываться как посвободным, так и по занятым каналам без прокладки защитных полиэтиленовых труб.

12.2.4 В одномканале допускается прокладка нескольких кабелей или защитных полиэтиленовыхтруб при условии, что суммарная площадь поперечных сечений кабелей и (или) трубне будет превышать 0,6 площади канала.

12.2.5 Городскиетелефонные кабели типов ТП и ТГ с внешним диаметром по оболочке более 40 мм,должны, как правило, предусматриваться к прокладке в нижних рядах блоковкабельной канализации.

12.2.6 Прокладкакабелей сетей проводного вещания в каналах одного блока кабельной канализациисовместно с кабелями связи с металлическими жилами допускается при следующихусловиях:

- в отдельномканале на протяжении всей трассы;

- номинальноенапряжение кабельной линии проводного вещания не должно превышать 240 В;

- использованияэкранированных кабелей с заземлением экрана с двух сторон при сопротивлениизаземляющего устройства согласно ГОСТ464-79;

- длина участкапараллельной прокладки кабелей сетей проводного вещания в кабельной канализациии кабелей связи, размещенных в смежных каналах, не должна превышать 2 км дляэкранированного кабеля проводного вещания и 3 км для экранированного ибронированного кабеля проводного вещания;

- отсутствие в смежном каналекабелей связи с использованием систем с частотным разделением каналов.

12.2.7 Вкабельной канализации, коллекторах, технических подпольях и коллекторах малогосечения (сцепках) должны прокладываться небронированные кабели связи.

12.2.8 Втоннелях метрополитена должны прокладываться бронированные кабели без джутовогопокрова (с покровом типа БГ), а в вентиляционных шахтах на вертикальных спусках- кабели с покровом типа К.

12.2.9 Припараллельной прокладке в коллекторах кабелей связи и силовых кабелей кабелисвязи должны располагаться на 20 см ниже силовых кабелей. При пересечении прирасстоянии менее 15 см кабели связи должны быть заключены в трубки изизолирующего материала.

12.2.10 Припрокладке в коллекторах, кабели связи должны располагаться не менее чем на 10см выше труб водопровода, теплосети и других трубопроводов.

12.3 Прокладкакабелей связи в грунте

12.3.1 Прокладкакабелей связи в грунты I-III групп, а также в грунтах IV группы(при условии выполнения двух-трехкратной пропорки грунта) должна производитьсябестраншейным способом с применением кабелеукладочной техники. Отступление отэтого правила должно быть обосновано в проекте.

12.3.2 Приразработке траншей и котлованов для прокладки кабелей в скальных грунтахследует использовать буровзрывную технику, однако этот способ работ необходимоприменять только в тех случаях, когда исключена возможность применения для этихцелей строительной техники.

12.3.3 Вскальных грунтах V группы и выше, а также в грунтах IVгруппы, разрабатываемых взрывным способом, отбойными молотками или другимивысокопроизводительными машинами и механизмами, кабели следует укладывать втраншею с устройством постели и верхнего покрывающего слоя из разрыхленнойземли или песчаного грунта толщиной по 10 см каждый. Необходимость устройствапостели из привозного песчаного грунта обосновывается проектом.

12.3.4 Встесненных условиях и при наличии подземных коммуникаций прокладка кабелейдолжна производиться в предварительно разработанную траншею.

12.3.5 Припересечении автомобильных и железных дорог, проезжей части улиц и трамвайныхпутей кабели следует прокладывать в асбестоцементных или полиэтиленовых трубахс выводом по обе стороны от подошвы насыпи или полевой бровки на длину не менее1 м.

При устройствепереходов в местах с высоким уровнем грунтовых вод и в случае прокладки трубвыше границы промерзания должны предусматриваться защитные мероприятия отраздавливания кабеля льдом в соответствии с ²Инструкцией по защите кабелейсвязи от сдавливания льдом в затопляемой кабельной канализации².

12.3.6 Припересечении постоянных грунтовых непрофилированных дорог, в том числе съездов савтомобильных дорог, допускается прокладка кабелей в заранее подготовленнуютраншею без труб, но с покрытием их кирпичом или железобетонными плитами.

12.3.7Местоположение муфт, поворотов, концов труб, проложенных под дорогами, отмечаютуказателями на стенах ближайших зданий или установкой замерных столбиков.Замерные столбики на прямолинейных участках трассы в загородной зонеустанавливают не далее 250-300 м один от другого.

12.3.8Бронированные оптические кабели прокладываются непосредственно в грунт. Дляпрокладки в грунте небронированных оптических кабелей в грунт предварительнопрокладываются трубы типа Дюра-лайн, Упонор и др., в которые затем затягиваютсякабели.

12.3.9 Глубинапрокладки оптических кабелей и кабелей с металлическими жилами приведена в ²Инструкции по проектированию линейно-кабельных сооружений связи². ВСН-116-93.

12.4 Подвескакабелей на опорах воздушных линий связи.

12.4.1 Подвескукабелей связи на опорах воздушных линий при соответствующем обоснованиидопускается предусматривать, в основном, на распределительных участках сетей абонентскогодоступа ГТС при телефонизации районов малоэтажной (двух-, трехэтажной)застройки и на линиях сетей абонентского доступа СТС.

12.4.2 Подвескукабелей городских и сельских телефонных сетей следует, как правило,предусматривать на опорах существующих воздушных линий связи (ВЛС).Строительство новых столбовых линий для этих целей, без обоснования в проекте,запрещается. При необходимости их постройки следует преимущественноиспользовать железобетонные опоры или деревянные - в железобетонных приставках.

Пристроительстве воздушных линий связи необходимо учитывать требования ²Правил установления и использования придорожных полос федеральныхавтомобильных дорог общего пользования² Постановление ПравительстваРФ от 01.12.98 г. № 1420.

При этомразмещение в пределах придорожных полос линий связи возможно при соблюденииусловий:

- для подъездовк столицам республиканских, областных и краевых центров, городам федеральногозначения, к центрам автономных областей и автономных округов, а также дляучастков федеральных автомобильных дорог, построенных в обход городов,расстояние от границы полосы отвода федеральной автомобильной дороги дооснования опор воздушных линий связи должно составлять не менее 50 м;

- дляавтомобильных дорог с I по IV категории, а также в границахпоселений до границ застройки, расстояние от границы полосы отвода федеральнойавтомобильной дороги до основания опор воздушных линий связи должно составлятьне менее 25 м.

В местахпересечения автомобильных федеральных дорог воздушными линиями связи расстояниеот основания каждой из опор линии до бровки земляного полотна автомобильнойдороги должно быть не менее высоты опоры плюс 5 м, но во всех случаях не менее25 м.

Для подвескикабелей связи ГТС и СТС в населенных пунктах могут быть также использованыстоечные опоры, устанавливаемые на крышах зданий.

12.4.3 Длязащиты от ударов молний все кабельные, угловые, а также промежуточные опоры напереходах должны оборудоваться молниеотводами.

12.4.4 Кподвеске следует предусматривать специальные кабели с металлическими жилами,содержащие в своей конструкции несущий стальной трос (ТППэпт, КСППт, КСПЗПт идр.), которые следует крепить на специальных консолях, устанавливаемых наопорах, а также оптические кабели со встроенными в полиэтиленовую оболочку или находящимисяпод ней продольными несущими элементами в виде стеклопластиковых стержней илипучков синтетических нитей (ДПТ, ОКСН).

Допускаетсяподвеска на опорах ВЛС кабелей с металлическими жилами и оптических кабелей безвстроенных несущих элементов типов ТППэп, ТГ, ОКК, ОККО, ОКСТ, ДПД, ДПМ и др.на стальном канате из оцинкованных проволок. Кабель подвешивают на канте спомощью подвесов из листовой оцинкованной стали.

12.4.5 На опорахВЛС городских и сельских телефонных сетей допускается подвеска кабелей сметаллическими жилами емкостью не более 100 пар, на опорах стоечных линий - неболее 30 пар.

На опоре ВЛСкабели связи должны размещаться ниже проводов.

12.4.6 Несущийканат на ВЛС, используемых для подвески кабелей ГТС и СТС с металлическимижилами, должен быть заземлен в начале и конце линии, а также через каждые 250м. Вне населенных пунктов несущий канат следует заземлять в среднем через 2-3км. Если участок подвесного кабеля не превышает по длине 2 км, то заземлениянеобходимо оборудовать на концах участка.

При подвеске ОКсо встроенными металлическими элементами (трос, броня и т.д.) заземление этихэлементов должно производиться в начале и конце линии (элементарного кабельногоучастка).

Несущийметаллический канат с крепежом ОК на подвесах должен быть заземлен в начале иконце линии (элементарного кабельного участка).

12.4.7Расстояние от земли до подвесного кабеля связи приведено в ОСТН600-93.

12.5 Кабельныепереходы через водные преграды.

12.5.1 Кабельныепереходы через водные преграды, в зависимости от назначения кабельных линий иместных условий, могут выполняться:

- кабелями,прокладываемыми под водой;

- кабелями,прокладываемыми по мостам;

- подвеснымикабелями на опорах.

12.5.2 Дляустройства переходов кабельных линий через водные пространства, судоходныереки, озера, болота глубиной более 2 м применяют кабели с броней из круглыхстальных проволок или стеклопластиковых (диэлектрических) стержней.

На несудоходныхреках и болотах глубиной до 2 м допускается прокладка кабелей с ленточнойброней. Чип кабеля определяется проектом.

12.5.3 Кабельчерез водные пространства должен быть проложен целым куском, без муфт вподводной части.

12.5.4Минимальные расстояния трасс кабельных линий от мостов магистральныхавтомобильных и железных дорог общегосударственного значения, а также от мостовавтомобильных и железных дорог областного, местного и прочего значений должны соответствоватьнормам, приведенным в Приложении Д.

12.5.5 Кабелиместных сетей связи следует прокладывать через водные преграды, как правило, помостам. Допускается подвеска кабелей указанных сетей на опорах при переходахчерез несудоходные реки шириной до 10 м, при этом емкость кабелей местных сетейне должна превышать 100 пар.

12.5.6Резервирование кабелей ГТС на переходах через водные преграды следуетпредусматривать только в тех случаях, когда между оконечными станциями связьорганизуется только по одному кабельному направлению. На переходах кабельныхлиний через судоходные и сплавные реки следует предусматривать прокладкукабелей по двум створам на расстоянии не менее 300 м один от другого.

Резервированиекабелей СТС на переходах через водные преграды не производится.

12.5.7 Приналичии на трассе мостов прокладка одного (резервного) кабеля должнаосуществляться по мосту. Второй кабель на переходе через водную преграду долженпрокладываться oт моста на расстоянии, указанном в Приложении Д.

12.5.8 Насудоходных и сплавных реках, независимо от их глубины, а также на несудоходныхи несплавных реках глубиной до 3 м от рабочего горизонта воды, кабели связиследует прокладывать с заглублением в дно реки.

12.5.9 Наводохранилищах и озерах, за пределами судового хода, а также на несудоходных инесплавных реках глубиной более 3 м, при отсутствии особых требованийсогласовывающих организаций о заглублении кабелей связи, их прокладку следуетпредусматривать без заглубления в дно. Заглубление кабелей в прибрежной частиводоема обязательно с учетом возможного размыва берегов на период срока службыкабеля связи, определенного ГОСТ или ТУ.

12.5.10 Черезводные преграды со стабильным не изменяющимся руслом (дном), кабели связи сметаллическими жилами должны прокладываться в дно на глубину не менее 1 м, аоптические кабели на глубину 1,2 м.

Через реки сизменяющимся руслом и особыми гидрогеологическими условиями (горные и предгорныереки, реки с размываемыми берегами) величина заглубления кабеля определяетсяпроектом, при этом прокладка кабелей должна производиться на глубину не менее0,5 м ниже расчетной отметки возможного размыва дна.

12.5.11 Припрокладке кабелей через осушительные каналы их заглубление в дно должносоставлять не менее 1 м с защитой кабелей от механических поврежденийжелезобетонными плитами При прокладке кабеля, по согласованию с владельцами, вдно осушительных каналов на глубину 2 м, покрытие его железобетонными плитамине требуется.

12.5.12 Черезводные преграды шириной до 300 м, глубиной от 0,8 м до 6 м со скоростью течениядо 1,5 м/с при плавном рельефе дна (включая подводную береговую часть),сложенного из несвязных грунтов не выше IV группы и незасоренноговалунами и топляками, кабели связи следует прокладывать бестраншейным способомпри помощи ножевых кабелеукладчиков, с предварительной (двух-трехразовой)пропоркой дна реки, с заглублением до 1,2 м.

12.5.13 Накабельных переходах через реки глубиной до 0,8 м с пологими берегами и плотнымневязким дном кабели следует предусматривать к прокладке механизированнойколонной, так же, как и на всем протяжении трассы На реках глубиной от 0,8 до 6м (с учетом толщины слоя илистых отложений) прокладку кабелей следуетпредусматривать с применением кабелеукладчика с протаскиванием его через воднуюпреграду с помощью тракторной лебедки или колонны тракторов, перебазированныхна противоположный берег, и с использованием удлиненных тросов.

12.5.14 Черезболота глубиной не более 2 м прокладку кабелей связи необходимо производитьбестраншейным способом кабелеукладчиком. При этом при глубине болот до 0,8 мкабели следует прокладывать механизированной колонной аналогично тому, как и навсем протяжении трассы, а при глубине от 0,8 до 2,0 м, а также на реках силистым дном, при его слое не более 0,4 м - с использованием тракторной лебедкиили тракторов и удлиненных тросов.

12.5.15 На рекахс илистым дном при слое ила более 0,4 м прокладка кабеля ножевымкабелеукладчиком не допускается Разработка траншей может быть выполненасредствами гидромеханизации с применением водолазного труда, экскаваторами ибульдозерами или ²насухо², то есть поочередным перекрытием русла и отводом воды.

Прокладка кабеляпри глубине водной преграды более 0,5 м может производиться со специальнооборудованных плавсредств. При этом кабель прокладывается в траншеи вручную сопущенного за борт лотка.

На несудоходныхреках подводные траншеи в русле при глубине до 0,8 м можно разрабатыватьэкскаваторами. Прокладка кабеля при глубине водной преграды до 0,5 мпроизводится вручную.

12.5.16Прокладка кабелей ножевыми кабелеукладчиками на переходах вблизи существующихподводных сооружений (кабелей связи, дюкеров, водозаборов) допускается нарасстоянии не менее 10 м от них и не ближе 100 м от переходов через водныепреграды силовых кабелей.

12.5.17Однопарные кабели СТС через несудоходные реки, независимо от их глубины,прокладываются в русле реки без заглубления.

12.5.18 Кабели,проложенные через реки без заглубления на подходах к берегам, должны бытьуглублены в дно не менее чем на 0,8 м по отношению к наинизшему уровню воды ипри выходе из воды на 0,8 м.

12.5.19 Впойменной части трассы, до места стыка с подъемным кабелем, подводный кабельдолжен быть углублен до глубины прокладки подземного кабеля. Необходимостьбольшего заглубления определяется проектом в зависимости от условийсогласования.

12.5.20 Местостыка подводного кабеля с подземным должно быть на расстоянии 50 м от урезаводы в зависимости от рельефа и, по возможности, расположено в незатопляемойчасти берега.

12.5.21 Вбереговой части перехода должен устанавливаться колодец на тротуаре или газоне.В стесненных условиях допускается размещение колодца или его части подмостовой.

При числе труб впакете до 12 включительно проектом должен предусматриваться колодец типа ККС-5,а при числе труб от 13 до 24 - нетиновой колодец. Прокладка на переходе более24 труб не допускается.

12.5.22 По мостукабели должны прокладываться в предусмотренных для этого конструкциях (выносныхконсолях, трубах, наружных подвесках и др.) в соответствии с требованиями СНиП 2.05.03-84. Способ прокладкикабелей по мосту, а также конструктивные решения должны определяться проектом.

12.5.23 Подпешеходной частью моста кабели прокладываются в асбестоцементных,пластмассовых, бетонных или металлических трубах, причем последние должны бытьнадежно электрически изолированы от металлических конструкций моста.

12.5.24Прокладка кабелей по мостам без труб может осуществляться:

- в огнестойкихжелобах с боковой стороны моста или под его пешеходной частью;

- открыто поопорным точкам, оборудованным на фермах и устоях моста, аналогично подвескекабеля.

12.5.25 Дляуменьшения вибрации кабелей, проложенных по мостам, в особенности оптическихкабелей, должны применяться меры по снижению вибрации (амортизаторы, упругиеоснования из асбестовых очесов, песка и других упругих негорючих материалов).

В местахтемпературных швов моста, а также в местах перехода кабеля с металлических ферммоста на устои следует оставлять запасы кабеля в виде петель длиной 20-30 смдля кабелей с металлическими жилами и не менее 2 м для оптических кабелей.

12.5.26 Еслимост имеет разводную часть, то на всем ее протяжении прокладывается подводныйкабель. Соединительные муфты с подводным кабелем должны располагаться всмотровых устройствах на пролетных конструкциях моста.

12.5.27Прокладываемые по мостам кабели с металлическими жилами и оптические кабелидолжны иметь пластмассовые или стальные и алюминиевые оболочки со шланговымпластмассовым покрытием.

Прокладка помостам кабелей в свинцовых оболочках не допускается.

12.5.28 Вканалах трубопроводов мостов небронированные оптические кабели должныпрокладываться в полиэтиленовых трубах типа ПНД-32Т.

12.5.29 На кабельных переходах через внутренние судоходные пути насудоходных и сплавных реках должны устанавливаться знаки судовой обстановки.

В населенных пунктах линии электроосвещения для знаков судовойобстановки, как правило, должны быть подземными.

На набережных,облицованных гранитом или бетонными блоками, створные знаки должныустанавливаться непосредственно на их стенах.

12.5.30 При проектировании кабельных переходов через водные преграды,глубокие болота, более 2 м, с использованием установок горизонтально-направленногобурения (УГНБ) необходимо руководствоваться требованиями ²Инструкции по проектированиюлинейно-кабельных сооружений связи²(дополнение по применению установок горизонтально-направленного бурения пристроительстве ВОЛП), ВСН-116-93Минсвязи России, ОАО Гипросвязь.

12.6 Проектирование кабельных линий сети абонентского доступа.

12.6.1 Линейные сооружения сети абонентского доступа в населенныхпунктах с телефонной плотностью, близкой к насыщению, проектируются и строятся,в основном, по бесшкафной системе.

Построение сети абонентского доступа по шкафной системе следуетпредусматривать в населенных пунктах с телефонной плотностью один телефон натри-четыре квартиры.

12.6.2 При потребности строящихся и расширяемых предприятий иорганизаций в двадцати телефонах и более не рекомендуется установка телефоновот ОПС, ОПТС, а должно предусматриваться строительство УПАТС за счет средств иматериальных ресурсов потребителей.

12.6.3 Прокладка кабелей межшкафной связи должна быть обоснованапроектом и осуществляться отдельными кабелями. Допускается включение межшкафныхсвязей в кабели сети абонентского доступа, число их не должно быть более 50пар.

12.6.4 Для максимального использования существующих абонентских линийсети абонентского доступа рекомендуется в основном применять аппаратуру АЦСП стехнологией xDSL.Электропитание удаленного комплекта этой аппаратуры может быть местным от сетипеременного тока с номинальным напряжением 220 В, от источника постоянного токас номинальным напряжением 48 В или 60 В или дистанционным по парам абонентскогокабеля.

При напряжениидистанционного питания (ДП) до ±100 В допускается использование существующихкабельных линий.

При напряженииДП выше ±100 В (до ±160 В) должны предусматриваться дополнительные мероприятия:

а) использованиелинейных кабелей с полиэтиленовой изоляцией жил типа ТП с прочностью изоляции1500 В пост.;

б)конструктивное обособление линейных цепей на всем протяжении от абонентского достанционного оборудования (в кроссе АТС, распределительных шкафах);

в) ввод линейныхцепей из помещения ввода кабелей к аппаратуре отдельным кабелем через отдельноекоммутационное устройство с разделительными гнездами и допустимым рабочимнапряжением не менее 320 В (прочность изоляции не менее 1500 В пост.);

г) подключение клинейному абонентскому оборудованию линейных цепей, минуя абонентскиераспределительные коробки.

Конструкциякоммутационных устройств с цепями ДП должна исключать возможность случайногокасания человеком токоведущих частей. На указанных устройствах должны бытьнанесены предупредительные знаки.

Допускаетсяприменение аппаратуры, использующей и другие технологии (ЦАВУ, АЦК и т.д.).

12.6.5 Дляорганизации линейных трактов систем передачи на сетях абонентского доступадолжны выбираться цепи в кабелях, по возможности, однородные по диаметру жил. Висключительных случаях допускаются две ступени неоднородности по диаметру жил.

Кабели, покоторым работают системы передачи с дистанционным питанием, должны в колодцахкабельной канализации выделяться в соответствиис ПОТ РО-45-005-95. В распределительных шкафах и абонентских коробках цепи сдистанционным питанием должны отмечаться биркой. Абонентские распределительныекоробки, в которые включаются цепи с дистанционным питанием, должны иметьпластмассовый корпус.

12.6.6 Сетиабонентского доступа подстанций должны строиться, как правило, по бесшкафнойсистеме.

12.7 Вводыкабелей связи в здания предприятий связи.

12.7.1 Вводкабелей в здания АТС емкостью 10000 номеров и более должен осуществляться, повозможности, с двух противоположных направлений.

12.7.2 Вводылинейных кабелей в здания АТС осуществляются через специально оборудованныепомещения ввода кабелей, размещаемые, как правило, в подвальном (цокольном)помещении.

На станцияхмалой емкости (до 1000 номеров) для ввода линейных кабелей допускаетсяустройство приямка с вводным шкафом или оборудование ввода с применениемизогнутых труб от станционного колодца до помещения кросса.

12.7.3 Вводыкабелей следует осуществлять с учетом минимальной их длины внутри зданий,допустимых радиусов изгиба, максимального использования существующихметаллоконструкций, а также удобства эксплуатации.

12.7.4 Для вводакабелей в проем фундамент или стены здания АТС следует закладывать вводный блокиз асбестоцементных (бетонных) труб с внутренним диаметром каналов 100 мм.Емкость блока определяется проектом в зависимости от числа вводимых кабелей сучетом запасных каналов на развитие (не менее 100 % каналов, занимаемыхлинейными кабелями по проекту).

Применениеполиэтиленовых труб для ввода кабелей не допускается.

12.7.5 Вводыкабелей должны быть загерметизированы. Требования по герметизации приведены в ²Руководстве по герметизации вводов кабелей предприятий связи², Москва, ССКТБ, 1986 г.

12.7.6 Вводныйблок на вводе кабелей в помещение должен быть утоплен в фундамент здания итщательно забетонирован. Бетоном должно заполняться все свободное пространствомежду отдельными трубами, а также между трубами и фундаментом здания.

12.7.7 Вводныйблок, как правило, заканчивается станционным кабельным колодцем, размещаемымвблизи здания АТС, но не далее 30 м от него.

12.7.8 Нижнийряд труб вводного блока должен быть выше уровня пола помещения ввода кабелей неменее чем на 0,2 м. Вводный коллектор или трубопровод должен иметь уклон всторону станционного колодца.

12.7.9 Вводыкабелей в здания телефонных станций должны предусматриваться:

- при емкостителефонной станции 100 и менее номеров - подземными или подвесными кабелями;

- при емкостителефонной станции более 100 номеров - подземными кабелями.

12.7.10Многопарные кабели ГТС емкостью свыше 100 пар в помещениях ввода кабелей иливводных шкафах, станционных колодцах должны распаиваться в разветвительных муфтах(перчатках) на кабели емкостью 100 пар. Из помещения ввода кабелей станционныекабели прокладываются в кросс по специальным металлическим желобам или черезотверстия в междуэтажных перекрытиях.

12.7.11 Вотдельных случаях монтаж многопарных кабелей допускается производить не впомещениях ввода кабелей, а в специальных помещениях - перчаточных, которыедолжны располагаться в первых этажах зданий АТС непосредственно над помещениямиввода кабелей.

12.7.12 Кабели сметаллическими жилами, используемые для систем передачи с дистанционнымпитанием, из помещения ввода кабелей (перчаточной) должны прокладыватьсянепосредственно в ЛАЦ на стойки вводно-кабельного оборудования аппаратуры беззахода в кросс соединительных линий. При этом для кабелей типа Т и ТП отпомещения ввода кабелей (перчаточной) до стойки вводно-кабельного оборудованияаппаратуры должен быть проложен кабель ТПВ.

12.7.13 Прииспользовании существующих кабелей для организации АЛЦ, с передачей напряженияДП не более ±100 В допускается использование существующего оконечногооборудования кросса. Рамки должны допускать подключение и соединение экрановкабелей АЛЦ. При этом, на рамках для АЛЦ, к которым подключено дистанционноепитание, должны устанавливаться изолирующие крышки с предупреждающими надписями.

12.7.14 Приоборудовании вводов кабелей с металлическими жилами и оптических кабелей вздания АТС следует обеспечивать условия пожарной безопасности, т.е. станционныекабели с металлическими жилами и оптические кабели должны предусматриваться снегорючей оболочкой или с наружной оболочкой, не распространяющей горение.

При монтажеразветвительной муфты в станционном колодце, на участке от разветвительноймуфты до линейной стороны кросса, должны прокладываться линейные кабели соболочкой из поливинилхлорида (марки ТПВ) или с оболочкой, не распространяющейгорение. При этом расшивки пучков жил от среза оболочки на кабелях должны бытьобмотаны поливинилхлоридной лентой.

12.7.15 Привводе в здание АТС оптических кабелей с бронепокровами из стальных проволок илент с металлическими жилами дистанционного питания (при их наличии) впомещениях ввода кабелей следует предусматривать:

- установку имонтаж разветвительной муфты, предназначенной для выделения из линейных ОКпроводов (цепей) дистанционного питания и бронепокровов (стальных проволок,лент);

- установкущитков КИП-2 (или КИП-1) и подключение к ним соединительных кабелей отперепаянных стальных проволок и лент;

- прокладку ОКот разветвительной муфты до места размещения устройства стыка линейного и станционногоОК в ЛАЦ;

- прокладкуэлектрических кабелей для подключения к КИП-2 (КИП-1) металлическихбронепокровов ОК, а также ближайшей шины станционного линейно-защитногозаземления.

12.7.16Допускается прокладка линейного ОК без монтажа муфты в помещении ввода кабелейдо оконечного оптического устройства (оптического кросса), размещаемого в ЛАЦ.В этом случае на участке ОК в помещении ввода кабелей должен быть выполненэлектрический разрыв бронепокровов ОК на длине от 100 до 150 мм(непосредственно в районе подключения провода КИП) или должно быть выполненозаземление металлических элементов кабеля в оконечном оптическом устройстве безих разрыва в помещении ввода кабелей.

Для выполнениясоединения бронепокровов оптических кабелей со щитком КИП рекомендуетсяиспользовать провод ВПП сечением 4 или 6 мм2, ГПМП сечением 6 мм2,ГПСМП сечением 5 мм2, ГПВ сечением 4 мм2, ПМКС сечением 6мм2 и др. Центральный силовой элемент из металла заземляется наоконечном оптическом устройстве.

12.7.17Прокладка линейных оптических кабелей из помещения ввода кабелей в ЛАЦ до местустановки устройства стыка линейного и станционного ОК должна производиться,как правило, на кабельростах отдельными пакетами.

При отсутствии вЛАЦ свободных мест на воздушных желобах для прокладки ОК необходимопредусматривать установку дополнительных воздушных желобов, а при отсутствиитакой возможности допускается прокладка кабелей путем подвески снизукабельроста или в одном пакете с кабелями с металлическими жилами при условиисоблюдения допустимого радиуса изгиба.

12.8 Требованияк оборудованию вводов кабелей в общественные и жилые здания.

12.8.1Кабельными вводами следует оборудовать здания, в которых число проектируемыхабонентских устройств более трех.

В зданиях счислом абонентов менее трех допускается абонентские устройства подключать ккабельным ящикам (устройствам кабельным связи, устройствам кабельнымпереходным), устанавливаемым на опорах воздушных линий или на чердаках.

12.8.2 Кабельныеподземные вводы в здания должны предусматриваться через блоки кабельнойканализации, полупроходные коллекторы, технические подполья и подвалы. При этомвнутри зданий кабели следует прокладывать по скрытым каналам и включать враспределительные коробки, устанавливаемые в специальных шкафах и нишах.

В исключительныхслучаях, при отсутствии в зданиях скрытых каналов, технических подполий иподвалов, кабель следует вводить в здание открытым способом по боковым иливнутренним (дворовым) стенам здания.

12.8.3 Длинатрубопровода от вводного колодца до стены здания должна быть не более 30 м.

12.8.4 Взданиях, расположенных внутри кварталов, кабельные вводы следует устраивать спомощью перемычек кабельной канализации от других зданий квартала или используявнутриквартальные коллекторы малого сечения. При длине перемычек кабельнойканализации до 30 м колодцы не устанавливаются, а при длине 30 м и более уодного из вводов должен предусматриваться колодец ККС-2.

12.8.5 Подземныйввод кабеля в здание может быть выполнен также бронированным кабелем вподвальное помещение или на наружную стену здания.

12.8.6 Выводкабеля из подземного трубопровода или бронированного кабеля на наружную стенуздания при открытой проводке осуществляют посредством изогнутых стальных илиполиэтиленовых труб с внутренним диаметром 50-60 мм. Для защиты кабелей настене выше вводной трубы должны быть предусмотрены желоба из тонколистовойстали на высоту не менее 3 м от земли.

12.8.7 Воздушныйввод кабеля в здание может выполняться от столбовой или от стоечной линиисвязи.

От стоечнойлинии кабель должен вводиться через изогнутую стальную трубу на чердак и тамзаводиться на установленный телефонный кабельный ящик, или прокладываться поконструкциям чердака вдоль здания с ответвлениями на лестничные клетки доабонентской распределительной коробки.

Проложенные начердаке кабели должны быть защищены от механических повреждений металлическимижелобами на всем протяжении трассы кабеля, если высота прокладки ниже 2,3 м отпола, на закрытых для посторонних лиц чердаках кабели защищают на высоте до0,85 м.

При вводеподвесного кабеля со столбовой линии расстояние от столба до стены здания недолжно превышать 40 м. При длине пролета на вводе более 40 м устанавливаетсядополнительная опора.

12.8.8 Вподвальных помещениях (технических подпольях) зданий, стояках и каналах внутризданий допускается прокладка телефонных кабелей в полиэтиленовой оболочке. Начердаках и по внутренним стенам зданий должны прокладываться телефонные кабелив поливинилхлоридной оболочке или в полиэтиленовой оболочке, нераспространяющей горение, допускается прокладка телефонных кабелей вполиэтиленовой оболочке, обмотанной перекрытием поливинилхлоридной лентой.

12.8.9 При вводевсех типов кабелей с металлическими жилами в тоннели метрополитена следуетпредусматривать установку электроизолирующих муфт. Места их установки накабелях определяются проектом.

12.8.10 Длязащиты телефонных сетей от несанкционированного доступа:

- необходимо,как правило, использовать оконечное кабельное оборудование: телефонныекабельные ящики, абонентские распределительные коробки, (КРТ) кабельныераспределительные шкафы (ШР, ШРП), имеющее запирающее устройство;

-предусматривать установку оконечного кабельного оборудования (ШР, КРТ), повозможности, в местах, затрудняющих несанкционированный доступ. КРТ вэлектрослаботочных шкафах или в слаботочной части электрошкафов, ШРП взакрывающихся помещениях;

- при открытойпрокладке распределительного кабеля по стенам лестничной клетки и установке КРТна стене, необходимо использовать только КРТ, имеющие запирающие устройства;

-предусматривать защиту абонентской линии на участке ²распределительное оконечное устройство - абонент² согласно требованиям ОСТН-600-93²Отраслевыестроительно-технологические нормы на монтаж сооружений и устройств связирадиовещания и телевидения² раздел три и ²Руководства по строительству линейных сооружений связи², ССКТБ-ТОМАСС, Москва, 1995 г.;

- кабельные распределительныешкафы, установленные на улице и в помещениях, не обеспечивающих защиту отнесанкционированного доступа, должны, как правило, оборудоваться датчикамисигнализации несанкционированного доступа. В помещении кросса станции должнапредусматриваться установка устройства контроля, к которым подключаютсяпредназначенные для сигнализации пары кабелей. При этом должна учитыватьсятехническая и экономическая целесообразность защиты.

12.9 Нормы порасчету емкости кабельных линий местных сетей.

12.9.1 В общей емкости проектируемой кабельнойсети абонентского доступа должен учитываться запас, размер которого дляразличных участков сети, выполненных кабелями с металлическими жилами, недолжен превышать величин, приведенных в таблице 12.1.

Таблица 12.1 - Запас емкости кабельной сети абонентского доступа

Наименование участка сети

Участок прокладки

Проектируемый запас, %

от

до

Магистральный

Станции

Распределительного шкафа или кросса УПАТС

2

Станции

Оконечных кабельных устройств (распределительных коробок или кабельных ящиков)

2

Распределительного шкафа I класса

Распределительного шкафа II класса

2

Распределительный

Распределительного шкафа

Оконечных устройств (распределительных коробок, кабельных ящиков)

10

Примечания

1 Проектируемый запас кабелей - отношение их свободной емкости к емкости, предусмотренной к задействованию, исчисленное в процентах.

2 В районах обслуживания АТС, где достигается телефонная плотность один телефон на одну квартиру, следует предусматривать запас распределительного участка сети не более 3 %.

3 Если предусматривается применение систем передачи (в том числе с функциями ЦСИС) на абонентских линиях в объеме более 10,0 % от емкости кабеля, то допускается уменьшение запаса емкости магистрального кабеля до 1,5 %.

12.9.2 При расчете емкости кабельной сети необходиморуководствоваться следующими требованиями и нормами:

- дляорганизации линий прямой связи (некоммутируемых каналов) предусматривать до 5 %пар от емкости проектируемой сети абонентского доступа. Конкретную потребностьв прямых проводах определять при проектировании по данным заказчика. Насоединительных линиях количество пар для организации некоммутируемых каналовопределяется потребностью;

- числотаксофонов следует предусматривать в соответствии с ²Концепцией применения таксофонного оборудования на телефонной сетиобщего пользования России², утвержденной Госкомсвязи РФ25.11.97 г., см пункт 5.8;

- кабельнуюемкость сети абонентского доступа для жилых зданий необходимо предусматривать вгородах, поселках городского типа и сельской местности - в соответствии сисходными данными заказчика;

- в радиусе 500м от АТС необходимо предусматривать включение абонентских устройствнепосредственно от кабелей магистральных участков сети абонентского доступа ГТС(прямое питание);

- на ОПС, ОПТСпри телефонной плотности один телефон на одну квартиру и многоэтажной застройкеследует применять прямое питание независимо от расстояния от станции до зданий;

- при отсутствии маркетинговых данных рекомендуется предусматривать ЦСИСпри базовом доступе в размере 2 % от абонентской емкости. ЦСИС при первичномдоступе предусматривается только при наличии маркетинговых данных.

12.9.3 Максимальнаязагрузка кабельных распределительных шкафов не должна превышать величин,приведенных в таблице 12.2.

Таблица 12.2 - Максимальная загрузкакабельных распределительных шкафов

Максимальное число магистральных пар

Емкость кабельного распределительного шкафа, пар

500

1200

250

600

130

300

50

150

12.10. Нормы на прокладкуи расход кабелей связи.

12.10.1 При определении потребного количества прокладываемых кабелей, впроектах должны предусматриваться их запасы с учетом неровности местности,укладки кабелей в грунт, a такжевыкладки их по форме котлованов, колодцев, подвески на опорах воздушных линийсвязи и расхода на разделку концов кабелей при проведении измеренийэлектрических или оптических характеристик и сращивания строительных длинкабелей.

Нормы расхода кабелей на 1 км трассы приведеныв таблице 12.3.

Таблица 12.3 - Нормы расхода кабелей на 1 км трассы

Вид прокладки кабеля

Количество кабеля на 1 км трассы, км

Кабели с металлическими жилами



В грунте

1,02

В кабельной канализации

1,02

В коллекторе

1,01

Через водные преграды

определяется проектом

В грунтах, подверженных пучению

1,04

На опорах

1,025

Оптические кабели



В грунте

1,02*

В кабельной канализации

1,057

В коллекторе

1,02*

На опорах

1,05

Через водные преграды

определяется проектом

* Длина запаса оптического кабеля на монтаж муфты и производство контрольных измерений учитывается дополнительно и составляет: для муфты, смонтированной в котловане 30 м; для муфты, смонтированной в коллекторе 14 м.

12.10.2 Минимальныерасстояния от кабелей связи, трубопровода кабельной канализации до другихподземных и наземных сооружений при сближении или пересечении с последнимидолжны соответствовать нормам, приведенным в Приложении Д.

12.10.3Минимальные расстояния при кабельном переходе по горизонтали в свету отусловной оси перехода через железные дороги должны приниматься:

- от стрелок икрестовин железнодорожного пути и мест присоединения отсасывающих кабелей к рельсамэлектрифицированных железных дорог - 10 м;

- до стрелок икрестовин железнодорожного пути при пучинистых грунтах - 20 м;

- до труб,тоннелей и других искусственных сооружений - 30 м;

- до стрелок икрестовин трамвайных путей - 3 м.

12.10.4 Число прокладываемых труб на переходахдолжно предусматриваться исходя из норм загрузки каналов кабелями различногоназначения, приведенных в разделе, с учетом необходимых резервных труб согласнотаблицы 12.4.

Таблица 12.4 - Число прокладываемых труб на переходах

Число труб, прокладываемых через автомобильные и железные дороги

Число резервных труб

От 1 до 3 включительно

1

Свыше 3 до 8 включительно

2

Примечания

1 Для кабелей сети абонентского доступа СТС резервные трубы предусматриваться не должны.

2 Для прокладки однопарных кабелей сельских телефонных сетей на пересечениях через автомобильные и железные дороги допускается прокладка асбестоцементных или полиэтиленовых труб с внутренним диаметром менее 100 мм.

12.10.5Расстояния между кабелями проводного вещания, прокладываемыми в кабельнойканализации, коллекторах, технических подпольях, помещениях ввода кабелей инепосредственно в грунте, и кабелями связи должно быть не менее величин,приведенных в таблице 12.5.

Таблица 12.5 - Расстояния между кабелями проводного вещания и кабелямисвязи

Назначение кабеля проводного вещания и номинальное напряжение в нем, В

Длина параллельного пробега, м

Допустимое расстояние, см

между кабелями РБПЗЭП, РМПЗЭП, РБПЗЭПБ, РМПЗЭПБ (МРМПЭ, МРМПЭБ) и НЧ кабелями связи

между кабелями РБПЗЭП, РМПЗЭП (МРМПЭ) и ВЧ кабелями связи

между кабелями РБПЗЭПБ, РМПЗЭПБ (МРМПЭБ) и ВЧ кабелями связи

в кабеле связи нет цепей звукового вещания

в кабеле связи есть цепи звукового вещания

Магистральный фидер НЧ-980, ВЧ-120

0,05

4

11

32

14

0,50

12

34

65

30

1,00

13

38

78

34

2,00

14

41

88

38

Распределительный фидер НЧ-240, ВЧ-30

0,05

2

6

16

7

0,50

6

17

35

15

1,00

6

19

39

17

2,00

6

20

44

19

3,00

7

22

46

20

4,0

8

23

47

20

12.11 Нормы по расчетy и строительству кабельнойканализации.

12.11.1 Прирасчете числа каналов кабельной канализации для первого и последующих этаповразвития сети необходимо учитывать следующее:

- на всехучастках, где определена необходимость прокладки кабелей распределительной сетиабонентского доступа, следует предусматривать один дополнительный канал(необходимость этого канала для распределительных кабелей на отдельных участкахдолжна обосновываться проектом). В исключительных случаях, при обосновании впроекте, допускается прокладка кабелей емкостью до 200 пар магистральногоучастка сети абонентского доступа в кабельной канализации, предназначенной дляпрокладки распределительного кабеля;

- в кабельнойканализации на магистральных участках сети абонентского доступа, где хотя бы водном канале предусматривается прокладка одного или нескольких кабелей общейемкостью 400 пар и более, а также, где емкость существующих кабелей в одном изканалов равна или превышает 400 пар, следует предусматривать один резервныйканал на случай замены поврежденного кабеля;

- на участкахмежду магистральными направлениями кабельной канализации и распределительнымишкафами емкостью 1200 пар должны предусматриваться четыре канала, при емкостираспределительного шкафа 600 пар - три канала, при емкости шкафа 300 ´ 2 - два канала кабельной канализации, а при емкости шкафа 150 пар -один канал кабельной канализации.

12.11.2 Типысмотровых устройств (колодцев) кабельной канализации на сетях связи определяютсяемкостью вводимых в них труб или блоков с учетом перспектив развития сети,типов и емкостей прокладываемых кабелей и должны соответствовать требованиям,приведенным в таблице 12.6.

12.11.3 На сетяхсвязи должны применяться типовые железобетонные колодцы: полносборные, сборныедвухзвенные конструкции, специального типа, а также кирпичные. Проектамипреимущественно должны предусматриваться полносборные и сборные железобетонныеколодцы. Допускается применение кирпичных колодцев в сухих грунтах в случаях,когда для отдельных объектов строительства требуется их небольшое количество, атакже при строительстве нетиновых и станционных колодцев, переустройствесуществующих с большой загрузкой их кабелями.

Применениекирпичных колодцев или колодцев из других местных материалов должно бытьобосновано.

12.11.4 Принеобходимости увеличения емкости существующей кабельной канализации допускаетсявместо реконструкции колодцев строительство новых с размещением их рядом ссуществующими.

Намежстанционных и головных участках перспективных магистральных трасс нарайонированных сетях кабельные колодцы типа ККС-3 в проектах не применять.

12.11.5 Колодцыдля размещения контейнеров НРП следует устанавливать в непосредственнойблизости от трассы кабельной канализации, но не далее 10 м от существующихколодцев.

В стесненныхусловиях допускается увеличение этого расстояния до 50 м.

Емкость соединительного блока кабельнойканализации должна быть не менее четырех каналов.

Таблица 12.6 - Типы смотровых устройств кабельной канализации на сетяхсвязи

Тип смотрового устройства (колодца)

Максимальная емкость блока, вводимого в колодец

Число каналов в основании блока

Назначение

ККС-2

2

2

допускается прокладка и монтаж кабелей ТППэп с диаметром жил, мм:

- 0,32 и 0,4 до 300 пар;

- 0,50 до 200 пар

ККС-3

6

2

допускается прокладка и монтаж кабелей ТППэп с диаметром жил, мм:

- 0,32 до 800 пар;

- 0,40 до 600 пар;

- 0,50 до 400 пар;

- 0,64 до 200 пар

кабелей ТГ - до 600 ´ 2 ´ 0,5

ККС-4

12

2

допускается прокладка и монтаж кабелей емкостью до 1200 пар

3

4

ККС-5

24

4

допускается прокладка и монтаж кабелей всех емкостей и установка НРП аппаратуры цифровых систем передачи для ГТС

6

Станционное смотровое устройство ККССр-1

36



колодец кабельной канализации связи специального типа, разветвительный на 36 каналов

Станционное смотровое устройство ККССр-2

48



колодец кабельной канализации связи специального типа, разветвительный на 48 каналов

Специальный колодец ККС-5М





колодец кабельной канализации связи для размещения контейнеров НРП-12-4 аппаратуры НКМ-30-4, НРП-6 аппаратуры ИКМ-120-4/5 и др.

Примечание - Возможность прокладки и монтажа кабелей с металлическими жилами других типов в колодцах должна уточняться при разработке проектной документации, исходя из допустимого радиуса их изгиба, способов монтажа и типов муфт с учетом типов применяемых соединителей (СМЖ-10, фирмы ЗМ-ЛТС и др.) и геометрических размеров смотрового устройства.

12.11.6 При шкафной системе построения городскойтелефонной сети, в зависимости от телефонной плотности, должны применятьсятелефонные распределительные шкафы емкостью 1200, 600, 300 и 150 пар, какправило, устанавливаемые внутри жилых и общественных зданий (в подъездах,коридорах или специально выделенных помещениях). Места установкираспределительных шкафов согласовываются с владельцами зданий. В исключительныхслучаях, когда внутри жилых и общественных зданий отсутствуют помещения дляразмещения распределительных шкафов, допускается их установка у наружных стензданий или вблизи них.

12.11.7 Вводтруб и кабелей в распределительные шкафы, устанавливаемые внутри зданий, долженвыполняться непосредственно в шкаф. Установка шкафных колодцев в зданиях недопускается.

12.11.8Расстояния между колодцами кабельной канализации не должны превышать 150 м, апри прокладке кабелей типа ТП с количеством пар 1400 и выше - 120 м. В проектахдолжны, как правило, предусматриваться пролеты максимально допустимой длины.

12.11.9Кабельная канализация вводится непосредственно в распределительный шкаф, еслирасстояние от него до ближайшего колодца кабельной канализации не превышает 35м. При больших расстояниях или при необходимости некоторого разворотатрубопровода у шкафа или непосредственно под ним должен быть построен кабельныйколодец типа ККС-3. В случае установки распределительного шкафа на трассемагистральной кабельной канализации типоразмер колодцев, из которыхответвляются трубы к распределительным шкафам, должен соответствовать емкостиблоков и быть не менее колодцев типа ККС-4. Допускается установкараспределительного шкафа непосредственно на перекрытии колодца, с устройством вперекрытии щели для ввода кабелей в шкаф. Рекомендации по установкераспределительных шкафов приведены в ²Руководстве по строительствулинейных сооружений местных сетей связи², ССКТБ-ТОМАСС, Москва, 1995г.

13 ИЗМЕРИТЕЛЬНАЯ И ПРОВЕРОЧНАЯ АППАРАТУРА

13.1 С целью совершенствования техническойэксплуатации парк рабочих средств измерений должен периодически обновляться ипополняться.

Для этого должныразрабатываться и периодически обновляться перечни рекомендуемых для закупки иразработки средств измерений, предназначенных для комплексов оборудованиясистем коммутации и систем передачи на телефонной сети, что поможетэксплуатационным предприятиям связи приобретать оптимальное количество приборовс максимально близкими метрологическими и функциональными характеристиками,соответствующими современным требованиям. При этом должна учитываться концепцияразвития оборудования телефонной сети в части эксплуатационных измерений иметрологического обеспечения.

Степеньавтоматизации как при создании конкретных средств измерения, так и подсистемыизмерений на конкретном объекте должна определяться с учетомтехнико-экономических показателей, то есть сложности и стоимости аппаратуры,частоты и эффективности ее использования.

Все типы средствизмерения, предназначенные для использования на телефонных сетях, в том числе иимпортные, должны проходить соответствующие процедуры испытаний для утверждениятипа, прежде чем будут допущены к применению.

Специализированныесредства измерений, закупаемые по импорту или разработанные по техническимтребованиям, не согласованные с метрологической службой Минсвязи России, дажеесли они внесены в Государственный Реестр, должны проходить сертификацию воргане сертификации ²Электросвязь².

13.2 Номенклатура и количество измерительной и проверочной аппаратуры,которой должны укомплектовывать каждую станцию, указывается в ведомости напоставку.

Состав измерительной и проверочной аппаратуры для каждого типаоборудования уточняется по мере разработки новой аппаратуры.

13.3 Специализированные приборы необходимо заказывать только при наличиисертификата Минсвязи России и сертификата об утверждении типа ГосстандартаРоссии.

Приборы, неимеющие указанные сертификаты, закупаются после согласования с базовойорганизацией метрологической службы Минсвязи России.

13.4 Средства измерений для проверки ОКС № 7 и ЦСИСпредусматриваются согласно ²РТМпо использованию тестового оборудования ОКС № 7 и ЦСИС² и таблицам 13.10, 13.11.

13.5 Приборы,приведенные в таблицах 13.1-13.11, не являютсяобязательными к применению. Разрешается применять другие приборы,обеспечивающие измерения соответствующих параметров с требуемой точностью.

Таблица 13.1 - Средства измерения общего применения для цифровых АТС

Приборы

Технические характеристики

Осциллограф двухканальный широкополосный

С1-97

F: 0-350 МГц;

Кразв: 1 нс/дел. - 0,1 с/дел.

Коткл: 5 мВ/дел. - 0,5 В/дел.

Δ ± 3 %;

18 кг

Осциллограф запоминающий двухканальный цифровой

С8-23

F: 0-20 МГц;

Fдиск: 1 МГц

Кразв: 10 нс/дел. - 2000 с/дел.

Коткл: 1 мВ/дел.  10 В/дел.

6,5 кг

Генератор сигналов низкочастотный

ГЗ-120

F: 5 Гц  500 кГц;

5 поддиапазонов с δ: 1/(3 + 30) %

2 кг

Частотомер электронно-счетный

ЧЗ-63/1

F: 0,1 Гц  1500 МГц (синусоидальный сигнал);

F: 0,1 Гц - 200 МГц (импульсный сигнал);

Погр. ±5 ´ 10-7 ± 1 ед.сч.;

τ: (1*10-7÷ 1*104) с

6 кг

Мультиметр малогабаритный

В7-62

Постоянное и переменное U и I: сопротивление

Примечания

1 Приборы из таблицы 13.1 заказываются по одному на цифровую АТС (АТСЦ) с количеством номеров до 10000, по два на АТСЦ свыше 10000 номеров, или для нескольких АТСЦ, находящихся в одном здании (если приборы не входят в комплект поставки).

2 Приборы типа НP 3325 В заказываются по 2 шт. на АТС.

Таблица 13.2 - Средства измеренияэлектрических параметров коммутируемых каналов сети ТфОП*

Наименование нормируемых параметров

Приборы типа:

Остаточное затухание на частотах 1020, 1800, 2400 Гц

Прибор AnCom TDA-5 с использованием модема AnCom STE-2442+ и специального программного обеспечения (СПО), реализованного на ПЭВМ типа IBM/PC.

Амплитудно-частотная характеристика на частотах 1020, 1800, 2400 Гц

Соотношение сигнал/шум на частоте 1020 Гц

Дрожание фазы сигнала (джиттер) на частоте 1020 Гц

Кратковременные перерывы и импульсные помехи

Эхо - сигнал

Пропускная способность - модем по рекомендациям МСЭ-Т V.22бис, V.42, скорость передачи 2400 бит/с

*) Средства измерения приведены на основании ²Эксплуатационных норм на электрические параметры каналов сети ТфОП², Москва, 1999 г., утвержденных Приказом Госкомсвязи России от 05.04.99 № 54.

Таблица 13.3 - Нормыизмерительной аппаратуры для оборудования систем передачи на ЦС

Приборы типа

Количество на ЦС независимо от типа аппаратуры и числа систем в шт.

1 Генератор сигналов низкочастотный F: 10 Гц  5 МГц

ГЗ-121

2

2 Измеритель уровня универсальный F: 0,2 - 2100 кГц

ИУ-2,1-5

РХ2.741.107ТУ

2

3 Магазин затухания 0  50 MГц (R = 750 Ом)

МЗ-50-3

РХ2.704.020ТУ

1

4 Измерительный чемодан



2

5 Псофометр согласно Рекомендациям МСЭ-Т О.41

ИК-ТЧ

1

6 Осциллограф F: 0  10 МГц

C1-125

ТГ2.044.028ТУ

2

7 Мультиметр

В7-62

КМСИ.411.252.018ТУ

2

8 Частотомер электронно-счетный

ЧЗ-63/1

ДЛИ2.721.007ТУ

1

9 Магазин затухания 300 кГц (R = 600 Ом)



1

10 Измеритель параметров кабельных линий

ИПКЛ-15/30

3Б2.135.003ТУ

2

11 Измеритель шумов квантования

ИШК

АРФ2.768.001ТУ

2

12 Телефон двуухий высокоомный с оголовьем и шнуром



1

13 Прибор эксплуатационных измерений



2

14 Комплект линейный для настройки линейного тракта



2

15 Комплект проверки линейного тракта



2

Таблица 13.4 - Нормы средств измеренийаппаратуры цифровой системы передачи (типа ИКМ-30) для оконечного оборудованияЛАЦ

Приборы

Количество в зависимости от числа 30-канальных систем, шт.

до 50

до 100

до 150

до 300

более 300

1 Мультиметр В7-41

3

4

4

4

5

2 Осциллограф С1-97 ГВ2.044.111ТУ

2

2

2

2

3

3 Измеритель шумов ИШС-НЧ 2г2.135.064ТУ

2

2

3

3

3

4 Измеритель уровня универсальный ИУ-2,1-5

РХ2.741.107ТУ

2

2

3

3

3

5 Генератор сигналов низкочастотный ГЗ-118

ЕХ3.265.029ТУ

2

2

3

3

3

6 Мультиметр В7-62

КМСИ.411.252.018ТУ

2

2

2

2

2

7 Частотомер электронно-счетный ЧЗ-63/1 ДЛИ2.721.007ТУ

2

2

2

2

2

8 Измеритель шумов квантования ИШК АРФ2.768.001ТУ

2

2

3

3

3

Примечание - Количество приборов уточняется по согласованию с оператором.

Таблица 13.5 - Нормы измерительной аппаратурыдля оборудования типа ИКМ-30 (ИКМ-30-4, РСМ-30 и т.д.) на обслуживаемомрегенерационном пункте (ОРП).

Приборы типа

Количество на ЛАЦ, в зависимости от количества промежуточных трактов, шт.

30

60

90

120

более 150

1 Мультиметр В7-41

1

2

2

3

3

2 Измеритель уровня универсальный ИУ-2,1-5

PX2.741.107ТУ

-

-

1

1

1

3 Генератор сигналов низкочастотный ГЗ-121 в комплекте F: 0,02-650кГц

см. примечание

4 Осциллограф двухканальный широкополосный С1-97

F: 0 - 350 MГц

ГВ2.044.111ТУ

см. примечание

5 Измеритель затухания кабельных линий ИНКЛ-5

1

1

1

1

1

Примечания

1 Приборы заказываются по одному прибору на промежуточный пункт при числе линейных трактов более 200.

2 Количество приборов уточняется по согласованию с оператором.

Таблица 13.6 -Нормы измерительной аппаратуры для оборудования типа ИКМ-120

Приборы типа

Количество приборов, шт.

до 40 систем

свыше 40 систем

1 Измеритель уровня универсальный ИУ-2,1-5

PX2.741.107ТУ

2

3

2 Генератор сигналов низкочастотный ГЗ-121

F: 0,02  650 кГц

2

3

3 Измеритель шумов квантования ИШК АРФ2.768.001ТУ

2

3

4 Частотомер электронно-счетный ЧЗ-63/1 до 100 МГц

ДЛИ2.721.007ТУ

2

3

5 Осциллограф С1-128

УШЯИ411.161.004ТУ

2

2

6 Мультиметр В7-62

КМСИ.411.252.018ТУ

2

2

7 Мультиметр В7-41

2

3

8 Измеритель затухания кабельных линий ИЗКЛ-120 А

РХ2.138.674ТУ

1

1

9 Измеритель шумов ИШС-НЧ 2г2.135.064ТУ

2

3

Примечание - Количество приборов уточняется по согласованию с оператором.

Таблица 13.7 - Нормы измерительной аппаратурыдля волоконно-оптических систем передачи

Характер измерения, наименование прибора, ТУ

Приборы типа

1 Измерение затухания в оптических волокнах кабеля:

- Измеритель затухания оптический (полевой)

ОД1-20/5

2 Измерение уровня мощности оптического излучения:

- Ваттметр поглощаемой мощности оптический ЕЭ2.720.064ТУ

ОМКЗ-79

3 Измерение коэффициента ошибок в линейном тракте:

- Генератор импульсов ГВ3.264.119ТУ

- Измеритель коэффициента ошибок 832/1 ГВ3.051.025ТУ

Г5-91

ИКО-832/1

4 Определение мест повреждений, потерь на неоднородностях и стыках, общее (суммарное) затухание в световодах и оптических кабелях:

- Оптический рефлектометр универсальный

ОР5-20К

При монтаже и эксплуатации волоконно-оптических линийсвязи необходимо производить следующие измерения:

- измерение затуханияв оптических волокнах кабеля;

- измерениеуровня мощности оптического излучения на выходе передающего оптоэлектронногомодуля или оптического волокна;

- измерениекоэффициента ошибок в цифровом линейном тракте на выходах оконечного ипромежуточного оборудования линейного световодного тракта;

- определениеместа повреждения и контроль стыковых соединений оптического кабеля.

Приборызаказываются в следующих количествах:

а) приколичестве оптических систем до 20 - по два прибора каждого типа;

б) при количествесистем более 20 - добавлять по одному прибору каждого типа на следующие 20систем;

в) оптическийрефлектомер заказывается один прибор на сеть.

Допускаетсязамена типов приборов на аналогичные. На сетях должны предусматриватьсясварочные аппараты и набор инструментов для работы с оптическим волокном вколичестве: один сварочный аппарат и один набор инструментов при протяженностиОК в одноволоконном исчислении до 1000 км, свыше 1000 км - по два прибора икомплекта.

Таблица 13.8 - Нормы измерительных приборовдля вновь организуемых линейных эксплуатационных служб ГТС

Приборы типа

Количество приборов, шт. при емкости ГТС, номеров

до 5000

от 5000 до 10000

от 10000 до 15000

15000

1 Переносной кабельный прибор ПКП-5

1

2

2

2

2 Мегаомметр Ф4101

1

2

2

3

3 Мультиметр B7-41

1

2

2

3

4 Прибор кабельщика-спайщика ПКСМ

2

2

3

4

5 Прибор для отыскания кабельных пар ПКСМ

1

1

1

1

6 Испытатель разрядников ИР-3М

1

2

2

3

7 Кабелеискатель ТИ-03М

1

2

2

3

8 Испытатель электрической прочности изоляции ИМП-2

1

1

1

2

9 Измеритель неоднородностей линий Р5-15

1

1

2

2

10 Искатель места повреждения изоляции кабеля ИМПИ-3

1

1

2

2

11 Измеритель переходного затухания ИПЗ-8

1

1

1

2

12 Комплекс приборов для измерения уровней электрических сигналов в диапазоне частот F: 0,25  2100 кГц

1

1

1

2

13 Миллиамперметр для и измерения блуждающих токов

1

1

1

2

14 Генератор сигналов низкой частоты ГЗ-121

1

1

2

2

15 Экранированные симметрирующие трансформаторы Стр-600

-

-

2

4

16 Псофометр П-323ИШ

-

-

1

2

17 Измеритель сопротивления заземления М416

1

1

1

2

18 Газоанализатор

1

1

2

2

19 Переносной монтерский телефонный аппарат

2

4

6

6

20 Автоинформатор

1

1

2

2

21 Течеискатель галогенный БГТИ-7

1

1

1

1

Таблица 13.9 Нормы измерительных приборов длявновь организуемых линейных эксплуатационныхслужб СТС

Приборы типа

Количество приборов, шт., при емкости телефонных станций

до 200 номеров

до 500 номеров

до 1000 номеров

1 Переносной кабельный прибор ПКП-5

1

1

1

2 Переносной мегаомметр Ф4102/2

1

1

1

3 Мультиметр В7-41

1

1

1

4 Испытатель электрической прочности изоляции ТИУ-64

-

-

1

5 Генератор сигналов низкочастотный ГЗ-121

-

1

2

6 Измеритель уровня универсальный ИУ-2,1-5

-

1

2

7 Генератор измерительный ГИ-2,1-5

-

1

2

8 Измеритель переходного затухания ИПЗ-8

-

1

1

9 Псофометр П-323ИШ

-

1

1

10 Кабелеискатель ТИ-03М

-

1

2

11 Трассометаллоискатель ТДИ-02М

-

1

1

12 Прибор для отыскания кабельных пар ПКС-М

-

1

2

13 Измеритель сопротивления заземления Ф4103

-

1

1

14 Испытатель разрядников ИР-3М

-

1

1

15 Искатель места повреждения изоляции кабеля ИМПИ-3

-

1

1

16 Прибор для проверки телефонных аппаратов и номеронабирателей TELTEST 2

1

1

1

17 Экранированные симметрирующие трансформаторы Стр-600

-

2

2

18 Универсальный мост Е12-2

-

1

1

19 Магазин сопротивлений переменного тока КМС-5

-

1

2

20 Газоанализатор

-

1

1

13.6 Приборы для проверки и ремонта телефонныхаппаратов (ремонтные службы).

13.6.1 КТА-2

Компаратортелефонный аналоговый (КТА-2) в комплекте с ²Ртом искусственным и Ухомискусственным² предназначен для измеренияпоказателей громкости приема, передачи и местного эффекта телефонных аппаратов(ТА) общего применения.

Техническиехарактеристики:

а) диапазонизмерения показателя громкости

1) приема: отминус 9 до 4 дБ

2) передачи: отминус 2 до 11 дБ

3) местногоэффекта: от 7 до 20 дБ

б) напряжениепитания компаратора 220 ± 22 В, частотой 50 ± 0,5 Гц.

13.6.2 ИМН-1

Прибор дляизмерения параметров импульсного номеронабирателя оконечного абонентскогоустройства.

Техническиехарактеристики:

a) погрешность измерения длительности импульсов размыкания и замыкания в диапазоне измерений от 20 до100 мс составляет ±0,15 %;

б) пределыизмерений электрического сопротивления постоянному току:

При замыканиишлейфа - от 1 до 500 Ом;

При размыканиишлейфа - от 40 до 500 кОм.

в) Напряжениепитания ИПН-1 220 ±22 В, частотой50 ± 0,5 Гц.

13.6.3 FNSP-2

Прибор дляпроверки телефонных аппаратов с частотным и импульсным набором номера.

Техническиехарактеристики:

а) Частотасинусоидальных колебаний генератора вызывного сигнала 25,0 ± 1,0 Гц.

б) Погрешностьизмерения частотных составляющих сигнала набора номера ±0,4 Гц.

в) Погрешностьизмерения уровня каждой из частотных составляющих сигнала набора номера ±10 мВ.

г) Напряжениепитания FNSP-2 220 ± 22 В, частотой 50 ± 0,2 Гц.

Таблица 13.10 - Нормы измерительных приборовдля проверки ОКС № 7

Рекомендуемые приборы

Количество приборов, шт.

до 30 тыс. номеров

30-50 тыс. номеров

100 тыс. номеров

1 Протокол-тестер

1

2

4

2 Имитаторы сигнальной нагрузки

1

2

4

Таблица 13.11 - Нормы измерительных приборовдля проверки ЦСИС

Рекомендуемые приборы

Вводимое число АТС с ЦСИС

1-2

3-5

6 и более

1 Протокол-тестер физического уровня базового доступа ЦСИС

1

2

3

2 Сигнальные мониторы

1

2

3

14 НОМЕНКЛАТУРА И НОРМЫ ПЛОЩАДИ ПОМЕЩЕНИЙ ТЕЛЕФОННЫХ СТАНЦИЙ

14.1HaГТС предусматриваются здания различного назначениядля размещения:

- ОПС;

- ОПС и ОПТС,ОПС и ТС, ОПТС и ТС;

- ПС, К;

-трансформаторных подстанций;

- дизельных.

Центрыуправления сетью, справочная служба, административные службы ГТС размещаются,как правило, в зданиях совместно с ОПС, ТС, ОПТС.

Допускаетсяразмещать оборудование ПС, К, М, ОПС на площади не более 100 м2 длятелефонизации жилых зданий в первом, втором и цокольном этажах жилых зданий.

Телефонныестанции СТС (ОС, УС) располагаются в зданиях контор или отделений связи, а ЦС взданиях РУС.

При разработкепроектов и рабочих проектов площади помещений автозалов, ЛАЦ, кросса, вводакабелей, компрессорной, аккумуляторной и выпрямительной определяются составом иразмещением оборудования.

14.2Номенклатура и нормы площадей станций ГТС должны соответствовать требованиям,приведенным в таблице 14.1.

Таблица 14.1 - Производственные помещениястанций ГТС

Наименование помещений

Ед. изм.

Размеры площади для станций конечной емкости номеров

до 10000 включительно

в одном здании 20000-60000

1 Автоматный зал ОПС, ТС, ОПТС

м2

определяется типом, составом и размещением оборудования

2 Линейно-аппаратный цех

м2

3 Кросс

м2

4 Помещение ввода кабелей (шахта)

м2

5 Компрессорная

м2

6 Выпрямительная

м2

7 Аккумуляторная*)

м2

8 Кислотная и тамбур

м2

6 + 1,5

6 + 1,5

9 Дистилляторная

м2

4

4

10 Диспетчерская

м2

определяется составом и размещением оборудования (6,5 м2 на 1 место оператора)

11 Комната ЗИП

м2

-

18

12 Комната инженерно-технического персонала

м2

-

1 комната на здание - 18

13 Аппаратная охранной сигнализации

м2

18

30

14 Дизельная 5)

м2

определяется типом АДЭС

Примечания

1 Для АТС емкостью до 10000 номеров включительно, помещения один, два, три, десять, одиннадцать, двенадцать совмещаются.

2 Для АТСЭ емкостью до 20000 номеров включительно допускается совмещение помещений автозала, кросса и ЛАЦа.

3 Для станций емкостью до 5000 номеров помещения дистилляторной не следует предусматривать.

4 В помещении 3 должен быть предусмотрен резерв площади для установки кросса в объеме 20 % абонентской емкости для охранной сигнализации.

5 Необходимость помещения дизельной определяется в соответствии с ВСН-332-93 .

6 Допускается установка герметизированных аккумуляторных батарей в помещении автозала с учетом требований ²Инструкции по эксплуатации стационарных свинцово-кислотных аккумуляторных батарей в составе ЭПУ на объектах ВСС России².

*) В случае установки герметизированных аккумуляторов в аккумуляторной кислотная и дистилляторная не предусматриваются. Наличие тамбура определяется рассчитываемой категорией пожароопасности, категория В - тамбур не предусматривается; категория А - предусматривается.

14.3 На телефонной сети должны быть расположеныследующие эксплуатационные службы:

14.3.1 Цехэксплуатации станционных сооружений (ЦЭСС).

ЦЭСС подчиняютсяавтозалы АТС.

ЦЭСС долженосуществлять поддержание в работоспособном состоянии станционное сооружение(АТСЭ), получая информацию об:

- аварийномнадзоре;

- контролерабочих характеристик.

ЦЭССконтролирует наличие ЗИПа.

14.3.2 Цехэксплуатации систем передачи (ЦЭСП).

ЦЭСП подчиняютсялинейно-аппаратные залы.

ЦЭСП долженосуществлять контроль первичной сети (аналоговые, цифровые системы передачи).Для небольшой сети группа эксплуатации систем передачи входит в станционныецеха.

14.3.3 Цехэксплуатации линейно-кабельного оборудования (ЦЛКО).

ЦЛКО подчиняютсякроссы АТС, линейно-кабельное хозяйство. Он должен производить работы поустранению кабельных повреждений сети абонентского доступа. ЦЛКОвзаимодействует с бюро ремонта и эксплуатационным персоналом АТС.

14.3.4 ДиспетчерЦТЭ (ДЦТЭ).

ДЦТЭ долженпринимать и фиксировать аварийную сигнализацию с АТС и принимать решения поустранению аварийной ситуации, в зависимости от характера полученной информации(1, 2 важность сигналов).

Диспетчеркрупной сети ЦТЭ взаимодействует с вышестоящим диспетчером управления сети,начальниками участков, старшими инженерами, инженерами-инструкторами АТС,осуществляющими дежурство в данный момент времени на объектах.

14.3.5 Цехэксплуатации ЭПУ (ЦЭЭПУ).

В состав ЦЭЭПУвходят залы электропитающих установок. Для небольшой сети группы ЭПУ входят встанционные цеха.

14.3.6 Цехразвития (ЦР).

ЦР долженосуществлять:

- контроль вводановой емкости;

- поддержкупроцессора включения/отключения/переключения абонентов.

Цех развитиясовместно с линейно-кабельным цехом должен определять возможность подключенияабонентов и непосредственное их включение. Включенные номера должныпередаваться в картотеку бюро ремонта.

14.3.7Абонентский отдел (АО).

АО осуществляетвзаимодействие с пользователями:

- прием оплатыот пользователей;

- разборконфликтных ситуаций;

- выдачуабонентам информации справочного характера;

- прием отпользователей заявок на предоставление услугсвязи.

14.3.8 Бюроремонта (БР).

БР должноосуществлять:

- прием заявокот пользователей на устранение неисправностей;

- организациюконтроля и устранения неисправностей сети абонентского доступа и абонентских установок.

БР может бытьцентрализованным в рамках узла или города.

14.3.9Номенклатура и нормы производственных помещений эксплуатационных служб ГТС должны соответствовать требованиям,приведенным в таблице 14.2.

Таблица 14.2 -Производственные помещения служб ГТС

Наименование помещений

Размеры площади, м2

Линейно-кабельный цех:



Начальник цеха и секретарь

18

Кабельная мастерская

18

Группа технического учета

18

Измерительная группа

18

Комната измерительных приборов

18

Станционный цех:



Начальник цеха и секретарь

18

Группа ЭПУ

18

Группа аппар. систем передачи

18

Помещения для приборов и оборудования

48

Цех (участок) эксплуатации абонентских устройств:



Начальник цеха (участка)

9

Мастерская по ремонту телефонных аппаратов

18

Помещение для обслуживающего персонала

36

Кладовая инструментов и запчастей

18

Участок (цех) по эксплуатации таксофонов:



Начальник участка (цеха)

9

Мастерская по ремонту таксофонов

18

Помещения для обслуживающего персонала

36

Кладовая инструментов и запчастей

18

Цех развития:



Начальник цеха развития

9

Группа развития

18

Абонентный отдел

48

Производственная лаборатория

прим. 2

Примечания

1 Количество цехов зависит от организационной структуры, принятой на ГТС или административном телефонном узле.

2 Производственная лаборатория размещается с учетом того, что она является, как правило, общей для всей ГТС. Площадь для производственной лаборатории рассчитывается согласно производственного штата.

14.4. Номенклатура и нормы площадей производственныхпомещений справочной службы должны соответствовать требованиям, приведенным втаблице 14.3.

Таблица 14.3 - Производственные помещениясправочной службы

Наименование помещений

Размеры площадей, м2

Справочный зал

определяется составом и объемом оборудования

Комната производственного контроля

10

Комната отдыха

Согласно СНиП 2.09.04-87

14.5. Номенклатура и нормы площадей административныхпомещений ГТС приведены в таблице 14.4.

Таблица 14.4 - Административные помещения ГТС(телефонного узла)

Наименование площадей

Размер площади, м2

Кабинет начальника ГТС (телефонного узла)

30

Кабинет зам. начальника ГТС (узла)

18

Кабинет главного инженера ГТС (узла)

20

Приемная начальника ГТС (узла)

принимается по нормативам РФ в зависимости от штата работающих

Секретарь

Отдел кадров

Помещение № 1

Бухгалтерия и плановый отдел

Машинописное бюро

14.6. Помещения военизированной охраныпредусматривается в здании каждой АТС ГТС площадью 15 м2 (двекомнаты).

14.7. Номенклатура и нормы площадей помещенийстанции СТС приведены в таблице 14.5.

Таблица 14.5 - Производственные помещения станций СТС

Наименование помещений

Размер площади, м2 для оконечной емкости номеров до

512

2000

4000

1. Автоматный зал



определяется составом и размещением оборудования

2. ЛАЦ

3. Кросс

4. Выпрямительная

5. Помещения ввода кабелей

-

6. Компрессорная

-

7. Аккумуляторная

-

8. Справочная

-

9. Кислотная и тамбур

-

4 + 2

6 + 2

10. Дистилляторная

-

4

4

11. Комната инженерно-технического персонала

-

10

10

Примечания

1 Для ОС СТС емкостью до 512 №№ допускается установка аккумуляторных батарей в шкафах в помещении автозала при выполнении пункта ПУЭ -99 п. 4.4.29 п. 4.4.30.

2 Отдельное помещение выпрямительной следует предусматривать в зданиях конечной емкостью 3000 номеров и более.

3 См. примечание 6 для таблицы 14.1.

14.8 Помещения ввода кабелей и компрессорнаяоконечной емкостью 1000 номеров и более должны предусматриваться для АТС взданиях без подвала на первом этаже с устройством приямков в полу помещения.

14.9 На СТСпомещение дистилляторной и кислотной предусматриваются только в здании ЦС.

14.10 Службы СТСдолжны, как правило, предусматриваться в зданиях ЦС.

Номенклатура и нормы площадей эксплуатационныхслужб СТС приводятся в таблице 14.6.

Таблица 14.6 - Производственные помещения служб СТС

Наименование помещений

Размер площади, м2

АТС до 2000 №№ (насел. 8-10 тыс. чел.)

АТС до 4000 №№ (населен. 11-15 тыс. чел.)

Группа эксплуатации абонентских устройств

15

25

Группа эксплуатации линейных сооружений

15

15

Группа эксплуатации таксофонов

10

15

Группа развития и ремонта

15

25

Абонентский отдел

15

25

Группа технического учета

15

15

Производственная или измерительная лаборатория

10

20

Примечание - При размещении ЦС в здании РУС приведенные помещения должны совмещаться для всех служб электросвязи.

14.11 Помещения административных служб СТС должныбыть общими для всего предприятия связи и размещаться, как правило, в зданииРУС. Размеры помещений принимаются по общероссийским нормативам в зависимостиот штата работающих.

14.12 Помещениевоенизированной охраны следует предусматривать для сельских АТС конечнойемкостью не менее 2000 номеров, размещаемых в самостоятельных зданиях.

14.13Номенклатура и нормы площади бытовых помещений зданий телефонных станцийопределяются в соответствии с требованиями главы СНиП ²Вспомогательные здания и помещения промышленных предприятий. Нормыпроектирования² и ²Перечнем групп производственных процессовсанитарно-бытовых помещений², утвержденным МС РФ.

15 ТРЕБОВАНИЯ К ТЕХНОЛОГИЧЕСКОЙ ВЗАИМОСВЯЗИ ЦЕХОВ ИСЛУЖБ АТС И ИХ РАЗМЕЩЕНИЕ.

15.1 Взаимноерасположение технологических помещений в здании АТС должно предусматриватьэкономию кабеля и удобство эксплуатации.

15.2Расположение помещений в здании АТС должно исключать проход через автоматныйзал. Проход предусматривается только на случаи пожара.

15.3 Помещениякросса и автоматного зала должны быть смежными (между этажами или на одномэтаже).

15.4 На ГТСмалой и средней емкости оборудование УСС, УВТС, УЗСЛ должно размещаться, какправило, совместно с оборудованием станции.

15.5 Впомещениях кросса должны размещаться каркасы кроссов абонентских исоединительных линий, вводно-коммутационные устройства (ВКУ), оборудованиеконтроля несанкционированного доступа, a также каналообразующаяаппаратуpa телеграфной связи и оборудование ЛАЦ небольшогообъема (до 5 стоек).

Помещение кроссадолжно располагаться, как правило, непосредственно над помещением вводакабелей.

15.6 Помещенияввода кабелей связи и компрессорных (для размещения оборудования содержаниякабелей под избыточным воздушным давлением) должно размещаться в отдельныхсмежных помещениях.

15.7 Помещениеввода и распайки линейных кабелей должно располагаться в подвальном, цокольномили на первом этажах. Вход в помещение должен быть самостоятельным из коридора.

15.8 Входы(выходы) в помещения ввода кабелей и компрессорных должны предусматриватьсяраздельно.

15.9 Проходывоздухоотводов через стены помещений КСУ в помещение ввода кабелей должны бытьгерметично заделаны.

15.10 ПомещениеЛАЦ на ГТС должно быть, как правило, расположено рядом с автоматным залом.

15.11 Аппаратурусистем передачи (СП) на станциях СТС следует размещать, как правило, вавтоматном зале, в зданиях РУС - в ЛАЦе.

15.12 Помещениевыпрямительной должно быть смежным с помещением аккумуляторной и располагаться,как правило, под автоматным залом или рядом с ним. Аккумуляторную, как правило,необходимо размещать в сторону дворовой части здания.

Помещениеаккумуляторной с герметизированными аккумуляторами может располагатьсясовместно с выпрямительной.

Оборудование ЭПУс герметизированными аккумуляторами можно устанавливать в помещенияхтехнологических служб (ЛАЦ, автозал).

15.13Дистилляторная и кислотная должны размещаться смежно с аккумуляторной.

15.14 Комнатаинженерно-технического персонала должна располагаться в непосредственнойблизости от автозала.

Помещениеохранной сигнализации должно располагаться вблизи кросса.

15.15Абонентский отдел должен быть расположен на первом этаже и иметь свободныйдоступ клиентуры.

15.16 Цеха:линейно-кабельный, эксплуатации абонентских устройств и эксплуатациитаксофонов, обслуживающие определенную группу станционных районов, должны бытьсконцентрированы в одном здании.

15.17 Цехразвития должен размещаться в общем здании с администрацией ГТС или административноготелефонного узла.

15.18 Рабочиеместа операторов для управления станцией при отсутствии центра управления сетьюдолжны располагаться в помещениях смежных с автозалом и иметь самостоятельныйвход.

16 НОРМЫ РАЗМЕЩЕНИЯ

16.1 Размещениеоборудования в автоматных залах и помещениях ЛАЦ должно выполняться с такимрасчетом, чтобы свободная площадь, предназначенная для последующего расширения,могла быть, как правило, временно изолирована и использована эксплуатационнойслужбой для других нужд.

16.2 Расположениерядов с оборудованием ОПС, ОПТС, ТС может быть как односторонним, так идвусторонним.

16.3 Рядырасполагаются параллельно друг другу.

16.4 Началоотсчета рядов ведется от главного входа в автозал.

16.5 Нумерациястативных рядов должна быть на левой стороне автозала нечетной, а на правой -четной для АТСКУ и ЛАЦ, что определяется при размещении наблюдателя лицом кстороне, от которой начинается отсчет рядов.

16.6 В ЛАЦестативы в рядах должны быть расположены лицевой стороной к главному входу в зал(со стороны основного входа в здание АТС), а на АТСКУ таким образом, чтобы всоседних рядах они были обращены друг к другу монтажными или лицевымисторонами, при этом стативы первого ряда должны быть обращены лицевымисторонами к главному входу.

16.7 Нумерациястативов и рядов станции с программным управлением включает номер зала илипорядковый номер станции, номер ряда и порядковый номер или буквенноеобозначение статива в ряду.

Порядковый номеродноименных стативов для ЛАЦ должен начинаться с первого ряда, с лицевойстороны слева направо.

16.8 Главныйпроход автозала должен быть не менее 1200 мм при одностороннем расположении, апри двухстороннем - 1500 мм.

16.9Минимальные размеры других эксплуатационных проходов зависят от типаоборудования и приведены в Методических руководствах по проектированию каждоготипа оборудования.

16.10 Размещение ИИС в существующем кросседолжно производиться с соблюдением проходов в соответствии с таблицей 16.1.

Таблица 16.1 - Проходы

Наименование участка

Расстояние, мм

Проход с монтажной стороны столов

800

Проход с лицевой стороны столов

1500

От торца стола до стены, при наличии бокового прохода с другой стороны

200

16.11 При размещении ИИС на каждые два стола должнопредусматриваться место для размещения картотеки размером 400 ´ 400 мм.

16.12 Впомещениях ввода кабелей необходимо предусматривать металлоконструкции. Ихследует устанавливать в один или несколько рядов.

Центральныйпроход между металлоконструкциями должен быть не менее 1,5 м (между концамиконсолей), а боковые проходы (между концами консолей и стеной) - не менее 0,8м.

Расстояние междуконсолями по вертикали должно быть не менее 0,2 м, а расстояние от пола допервой консоли - 0,3 м (при горизонтальной распайке кабелей) или 0,15 м (привертикальной распайке кабелей).

16.13 Размещениеоборудования кросса.

16.13.1Размещение кросса в помещении кросса или в автозале необходимо производить присоблюдении следующих условий:

- расстояниемежду стеной и торцом кросса не менее 1000 мм;

- расстояниемежду станционной стороной кросса и стеной не менее 1000 мм;

- расстояниемежду линейной стороной кросса и стеной не менее 1200 мм;

- придвустороннем размещении кросса расстояние между рядами не менее 1500 мм.

17 ТЕХНОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ К ЗДАНИЯМ И ПОМЕЩЕНИЯМ

17.1 Здания АТСдолжны быть не ниже II степени огнестойкости. ПС емкостью до 1000 номеров иОС емкостью до 200 номеров возможно размещать в зданиях IIIстепени огнестойкости.

17.2Число эвакуационных выходов из здания и с каждого этажа следует принимать всоответствии с требованиями СНиП21-01-97 .

17.3Планировочные и конструктивные решения зданий связи, размеры дверных проемов,лестничных клеток и коридоров должны предусматривать возможность монтажа идемонтажа оборудования связи, электротехническогои санитарно-технического оборудования как на период строительства, так иэксплуатации с учетом норм пожарной безопасности. Необходимость транспортных имонтажных проемов определяется технологией.

Монтажные проемыв наружных стенах, как правило, совмещаются с оконными проемами. Дляоборудования АТСЭ не менее 1,8 м по высоте и 1,2 м по ширине.

Монтажные проемыво внутренних стенах и перегородках, как правило, совмещаются со стандартнымдверным заполнением.

Для оборудованияАТСЭ не менее 2,1 м по высоте и 1,2 м по ширине.

17.4 Вмногоэтажных зданиях связи высотой более 15 м от планировочной отметки земли доотметки чистого пола верхнего этажа, требующих постоянного пребыванияперсонала, следует предусматривать грузопассажирские лифты, количество, размерыи грузоподъемность которых определяется грузопотоком, габаритами и весоммелкогабаритного транспортируемого оборудования. Разовый подъемкрупногабаритного оборудования на этаже (при монтаже станции) может бытьосуществлен посредством стационарного мачтового грузопассажирского подъемникаили другого вида подъемного механизма, доставляемого к зданию на период монтажаоборудования.

17.5 Ограждающиеконструкции зданий связи следует проектировать с учетом требований СНиП II-3-79.

17.6 Надпомещениями, где устанавливается аппаратура связи, электроустановки недопускается размещать помещения, связанные с потреблением воды (туалеты,умывальные, душевые, кондиционеры, столовые и буфеты).

17.7 Черезпомещения ввода кабелей не допускается прокладка силовых кабелей и транзитныхинженерных коммуникаций.

17.8Технологические требования к помещению аккумуляторной, выпрямительной идистилляторной принимаются в соответствии с правилами устройствэлектроустановок (ПУЭBCН-332-93.

17.9Междуэтажные перекрытия над помещениями ввода кабелей должны бытьгазонепроницаемыми, при этом следует учитывать технологические требования куказанным помещениям, приведенным во ²Временных рекомендациях попредотвращению попадания газа в помещения ввода кабелей предприятий связи² и ²Руководстве по герметизациивводов кабелей предприятий связи², Минсвязи СССР.

Междуэтажноеперекрытие над помещениями аккумуляторной, кислотной, электролитной и тамбуровк ним также должны быть газонепроницаемыми.

17.10 Впомещениях справочного зала АСПС конструкция пола должна обеспечиватьразмещение подпольных коммуникаций (труб, каналов).

17.11В технологических помещениях АТС должны предусматриваться пылезащитныемероприятия. Чистые полы в производственных помещениях АТС должны настилатьсяна несгораемое основание (цемент, песчаная стяжка и т.п.).

17.11.1 Полыдолжны быть ровными, беспыльными, легко поддающимися очистке пылесосом идопускающие влажную уборку.

17.11.2Поверхность стен и потолков должна быть гладкая из материалов, не выделяющихпыль и допускающих систематическую очистку от пыли.

17.11.3Заполнения оконных и дверных проемов должны быть герметизированы уплотняющимипрокладками в притворах и фальцах.

17.12Ограждающие конструкции производственных помещений должны обладать требуемойзвукоизоляцией. Расчетные шумовые характеристики от технологического,электротехнического, санитарно-технического оборудования, а также внешних шумов(в городах, поселках), определяется в каждом конкретном случае при разработкепроекта. Рабочие места обслуживающего персонала должны быть изолированы отавтозала.

Допустимыйуровень шума на рабочем месте в производственных помещениях долженсоответствовать требованиям ГОСТ 12.1.003-83 иведомственных норм допустимого шума на предприятиях связи, утвержденных МС СССР№ 19 от 16.01.84 г.

При размещенииАТС в зданиях другого назначения ограждающие конструкции помещений следуетпринимать из условия снижения уровня шума в помещениях до допустимого уровня всоответствии с СНиП II-12-77 ²Защита от шума².

17.13 Впроизводственных помещениях количество выходов из них определяется всоответствии с СНиП 21-01-97 ²Пожарная безопасность зданий и сооружений² п. 6.12 и СНиП 2.09.02-85 ²Производственные здания² п. 2.26.

17.14Естественная освещенность помещения АТС принимается в соответствии с главой СНиП 23-05-95 ²Естественное и искусственноеосвещение² и условиями максимальной изоляциитехнологического оборудования от наружной среды, защита от инсоляции,проникновения пыли, продувания и т.п.

Коэффициенты естественной освещенности КЕО дляразличных помещений приведены в таблице 17.1.

Таблица 17.1 - Коэффициенты естественной освещенности для различныхпомещений

Наименование помещений

Коэффициент естественного освещения (КЕО) % при боковом освещении

1 Автозал

не нормируется

2 Кросс

0,51)

3 Помещение ввода кабелей (шахта)

не нормируется

4 Компрессорная

не нормируется

5 Выпрямительная

0,1

6 Аккумуляторная с кислотной

не нормируется

7 Дистилляторная

не нормируется

8 Комната ЗИП

не нормируется

9 Диспетчерская

1,0

10 Комната инженерно-технического персонала

1,0

11 Аппаратная охранной сигнализации

0,1

12 Справочный зал

1,5

13 Комната производственного контроля

1,0

Примечания

1) Для кроссов, размещаемых в здании АТС без постоянного присутствия обслуживающего персонала, КЕО = 0;

2) для выносных концентраторов и мультиплексоров (подстанций) КЕО = 0.

17.15 В производственных помещениях, где естественноеосвещение не требуется (автозал и др.), но оконные проемы предусмотрены поархитектурным соображениям, проемы должны быть оборудованы солнцезащитнымиустройствами (жалюзи, шторы и др.) для уменьшения притока тепла от солнечнойрадиации.

17.16Искусственная освещенность помещения АТС принимается в соответствии стребованиями главы СНиП ²Естественное и искусственноеосвещение² и Инструкции попроектированию искусственного освещения предприятий связи (ВСН45.122-77).

17.17 Аварийное освещение взданиях АТС следует предусматривать на рабочих местах согласно перечня,приведенного в таблице 17.2, а для эвакуации людей - по нормам главыСНиП ²Естественное и искусственноеосвещение. Нормы проектирования².

Таблица 17.2 - Аварийное освещение в зданиях АТС

Наименование помещений

Рабочие места

Диспетчерская

Рабочие места

Кросс

ИИС

Справочный зал

Справочные столы

17.18 В помещениях аккумуляторных батарей ивыпрямительных должно быть исключено попадание солнечных лучей на выпрямители иаккумуляторы.

17.19 Основныенормативные данные производственных помещений, где отражены требования кпокрытию пола и внутренней отделке, приведены в табл. 17.3.

17.20 Чистое покрытие пола производственныхпомещений должно быть с антистатическим сопротивлением 1×106 Ом, обеспечивающим стекание и отвод электростатическогоэлектричества.

Таблица 17.3 - Основные нормативные данные производственных помещений

Наименование помещений

Нормативная высота пола до выступающих частей потолка, мм2

Нормативная нагрузка на перекрытие, кг/м2

Тип покрытия пола

Внутренняя отделка стен и потолков

Примечание

Автозал, ЛАЦ, кросс, аппаратная охранной сигнализации

прим. 1

прим. 1

линолеум 1 статически проводимый

улучшенная водоэмульсионная или масляная краска

Материалы должны быть с коэффициентом удельного сопротивления не менее 1×106 Ом

Диспетчерская

-"-

-"-

-"-

-"-



Помещения ввода кабелей

3,5 м при верт. расположении разветвительных муфт (перчаток): 2,5 м при гориз.

-"-

цементно-песчаный с железнением

известковая побелка или водоэмульсионная покраска



Дизельная

-"-

-"-

-"-, керамическая плитка

-"-



Компрессорная





-"-

-"-



Выпрямительная, эл. щитовая

-"-

-"-

плиточный

водоэмульсионная или масляная краска

При установке в автозале - см в п. 1

Аккумуляторная и кислотная

-"-

-"-

кислотоупорная плитка

кислотоупорная покраска



Дистилляторная

-"-

-"-

плиточный

водоэмульсионная покраска



Справочная служба: * дисплейный зал комнаты производственного контроля





антистатический линолеум

звукопоглощающее покрытие

водоэмульсионная покраска



Комната инженерно технического персонала, комната ЗИП

СНиП 2.09.02-85



линолеум

водоэмульсионная покраска



Службы ГТС:

кабельная мастерская, цех эксплуатации абонентских устройств, кабельно-канализационный, эксплуатации таксофонов, ЦР, производственная лаборатория, мастерская по ремонту телефонных аппаратов и другие производственные помещения

СНиП 2.09.02-85



линолеум

водоэмульсионная покраска



Административные помещения

СНиП 2.09.04-87



линолеум

-"-



Примечания

1. Нормативные высота и нагрузка на перекрытие определяются в конкретном случае при наличии типа оборудования, фирмы поставщика оборудования и расстановки оборудования.

2. Расчет нормативных нагрузок на перекрытие производится в соответствии с СНиП 2.01.07-85 .

17.21 Минимально допустимые высоты помещений,допускаемые технологическим оборудованием, должны округляться до ближайшеймодульной высоты этажа.

17.22 Внормативную нагрузку на перекрытие входит:

- постояннаянагрузка - эквивалентная длительно действующей нагрузки от устанавливаемогооборудования (вес оборудования с кабелем и желобами);

- внешняянагрузка, состоящая из:

а) монтажнойнагрузки (для зданий связи - 1,5 кПа (150 кг/м2);

б)кратковременной нагрузки от веса людей - 1,0 (100 кг/м2).

Собственный весконструкции перекрытия в нормативную нагрузку не входит.

Коэффициентнадежности по нагрузке для веса оборудования следует принимать по СНиП 2.01.07-85.

Вреконструируемых и приспосабливаемых помещениях коэффициент надежности понагрузке принимается равным 1,2.

Приприспособлении существующих помещений для размещения технологическогооборудования связи необходимо проверить несущую способность перекрытия взависимости от фактического размещения технологического оборудования с учетомвременной нагрузки.

17.23 Впроизводственных помещениях распаковка оборудования запрещается. Распаковкадолжна производиться в помещении, расположенном смежно или поблизости отпроизводственных помещений.

Для распаковкиможет быть использован коридор или другое помещение (комнатаинженерно-технического персонала и т.п.).

17.24Производственные помещения АТС должны отделяться от других помещенийнесгораемыми стенами или перегородками с пределом огнестойкости не менее 0,75часа.

Аналогичнымистенами и перегородками должны быть отделены помещения АТС от остальныхпомещений при размещении ее в административном или общественном здании.

Входы впомещения встроенных АТС должны быть отдельными.

17.25 Всейсмических районах здания предприятий связи должны быть запроектированы нарасчетную сейсмическую нагрузку с учетом природных факторов, усугубляющихсейсмическое воздействие (район строительства, неблагоприятные геологическиеусловия, форму сооружения в плане и т.п.).

17.26Отопление, вентиляцию и кондиционирование воздуха следует проектировать всоответствии с требованиями СНиП2.04.05-91 по технологическому заданию.

17.27 В зданияхАТС следует, как правило, предусматривать центральное водяное отопление.

17.28 Дляпроизводственных помещений с теплоизбытками в холодный период следуетпредусматривать:

- устройства дляотключения системы отопления;

- температуру наповерхности нагревательных приборов не более 95 °С;

- нагревательныеприборы с легко очищаемой поверхностью.

17.29 Расчетнаятемпература воздуха для отопления и кратность воздухообмена в помещенияхопределяется по таблице 17.4.

17.30 Впомещениях, где предусматриваются пылезащитные мероприятия, следуетпредусматривать превышение притока над вытяжкой на 20 %, но не более 1,5кратного воздухообмена и не менее 100 м3/час на каждую дверьпомещения.

17.31 Впомещениях (кроме аккумуляторной) зданий городских телефонных станций емкостью1000 номеров и менее и зданий отделений связи общим объемом 2500 м3и менее должна предусматриваться естественная вентиляция в объеме 1 кратноговоздухообмена в час.

17.32 Дляпомещений с оборудованием АТСЭ следует предусматривать очистку приточноговоздуха от пыли в соответствии с технологическими требованиями к чистотевоздуха. Для остальных помещений очистку приточного воздуха от пыли следуетосуществлять в фильтрах III класса. Применение масляныхфильтров не допускается.

17.33 Впомещениях ввода кабелей должна предусматриваться подача воздуха в нижнюю зонупомещения. В холодный период воздух подается без подогрева. Удаление воздухадолжно осуществляться из верхней зоны помещения. Установка заслонок ишиберов на воздуховодах не допускается.

В помещенииввода кабелей допускается размещение датчиков определения загазованности,затопляемости и распределительных стативов с сигнализаторами аварийного расходавоздуха, выполненными во взрывозащищенном исполнении.

17.34 Расчетвоздухообмена в аккумуляторной следует выполнять при обеспечении ПДК сернойкислоты 1 мГ/м3 и водорода до 0,4 % (0,1 от нижнегоконцентрированного предела распространения пламени) при заряде самой большойбатареи и одновременном подзаряде всех остальных батарей.

В тамбуре-шлюзе аккумуляторной категории ²А² следует обеспечивать подпорвоздуха согласно СНиП 2.04.05-91.

Таблица 17.4 - Расчетная температура воздуха для отопления и кратностьвоздухообмена

Наименование помещений

Расчетная температура воздуха в помещении для отопления, °С

Кратность воздухообмена

приток воздуха

удаление воздуха

1. Помещения с электронным оборудованием: автозал, аппаратная охранной сигнализации, ЛАЦ, комната ЗИП

51) (дежурное отопление)



по расчету на ассимиляцию термоизбытков в соответствии с технологическими требованиями и СНиП 2.04.05-91

2. Диспетчерская

18



3. Комната инженерно-технического персонала: мастерская по ремонту телефонных аппаратов; цех эксплуатации абонентских устройств; цех кабельно-канализационный; комната производственного контроля; группа технического учета; измерительная группа; цех развития; абонентный отдел; производственная лаборатория; комната измерительных приборов, группа ЭПУ; кабельная мастерская, телетайпная

18

1,5

1,5

4. Справочный зал при числе работающих:

а) 30 человек и менее

18

1,5

1,5

б) более 30 человек

18

но не менее 30 м3/ч наружного воздуха на 1 человека по расчету на ассимиляцию теплоизбытков с температурой в рабочей зоне не более 25 °С

5. Помещение ввода кабелей

10

1,5

1,5

6. Компрессорная

10

1

-

7. Кросс

18

1

1

8. Аккумуляторная с кислотными аккумуляторами

10

по расчету см. п.17.35

9. Кислотная

10

-

2

10. Дистилляторная

-

-

1

11. Выпрямительная

51) (дежурное отопление)

по расчету на ассимиляцию теплоизбытков по допустимым параметрам

1) Температура воздуха должна быть не ниже 18 °С при начальном этапе установки технологического оборудования. На период монтажа и наладки оборудования температуру воздуха 18 °С следует поддерживать переносимыми электронагревательными приборами.

17.35 Категории помещений повзрывной, взрывопожарной и пожарной опасности должны определяться расчетом, вкаждом конкретном случае в соответствии с НПБ 105-95 .

17.36 Категориитехнологических электроприемников предприятий проводной связи ГТС и СТС пообеспечению надежности их электроснабжения приведены в ВСН-332-93таблице 3.1. Допускается оператору применятьболее высокие категории электроснабжения.

При включенииабонентов ОУ-ПД и ЦСИС категория уточняется с заказчиком.

17.37Необходимость и объемы телефонизации, часофикации и радиофикации помещенийстанций ГТС и СТС определяются заказчиком.

17.38 Всепомещения зданий АТС ГТС и СТС на первом этаже здания должны быть оборудованыавтоматической охранной сигнализацией на разбитие стекол, входная дверь вздании - на открывание. На ГТС - с выводом на пульт охранной сигнализации, наСТС - без вывода, с организацией наружной шумовой сигнализации.

17.39 ЗданияАТС, подлежащие передаче под охрану органам внутренних дел, должны иметьсистему укрепленности, проектируемую согласно документу МВД РД-78.147-93.

17.40 Группы санитарной характеристикипроизводственных процессов для различных помещений согласно СНиП 2.09.04-87 представлены втаблице 17.5.

Таблица 17 5 - Группы санитарной характеристики производственныхпроцессов

Наименование помещений

Группа санитарной характеристики производственных процессов

1 Автоматный зал ОПС, ТС, ОПТС

2 Линейно-аппаратный цех

3 Кросс

4 Помещение ввода кабелей (шахта)

5 Компрессорная

IIIа

6 Выпрямительная

7 Аккумуляторная

IIIа

8 Кислотная и тамбур

IIIа

9 Дистилляторная

-

10 Диспетчерская

11 Комната ЗИП

12 Комната инженерно-технического персонала и хранения

1a

13 Аппаратная охранной сигнализации

14 Дизельная

15 Справочный зал

16 Комната производственного контроля

17.41 Перечень помещений, зданий ГТС и СТС,подлежащих оборудованию установками автоматического пожаротушения (АУПТ) иобнаружения пожара (АУОП) определен в соответствии с НПБ110-99 и представлен в таблице 17.6.

Кроме того,автоматическими установками пожаротушения должны быть оборудованы АТС скоммутационным оборудованием на 10000 и более номеров, а также коммутационныесистемы, выполняющие транзитные функции (узлы исходящего и входящего сообщенияи т.п.).

17.42 Выборсредств пожаротушения определяется технологическими требованиями итехнико-экономическими обоснованиями.

17.43 Линейныесооружения пожарной сигнализации проектируются на основании с СНиП 2.04.09-84, ПУЭ, ПТБ и ²Руководства по строительству линейных сооружений местных сетей связи² ССКТБ-ТОМАС, 1995 г.

17.44 Дляпередачи пожарной сигнализации на центр приема пожарной сигнализации следуетиспользовать возможности АТСЭ.

17.45 Длясообщения о возникновении пожара с целью организации своевременной эвакуациилюдей здание АТС оборудуют системами звукового и светового оповещения о пожаре(СО). При проектировании СО следует руководствоваться НПБ104-95.

17.46 Припроектировании систем пожарной сигнализации должно быть предусмотренооборудование, обеспечивающее автоматическое отключение систем вентиляции и пусксистемы дымоудаления при пожаре в защищаемых помещениях.

17.47 Сигналы о срабатывании автоматическойохранной сигнализации выводятся на пульт охранной сигнализации, расположенный впомещении с круглосуточным нахождением персонала.

Таблица 17.6 - Перечень помещений, зданий ГТС и СТС, подлежащихоборудованию установками автоматического пожаротушения (АУПТ) и обнаруженияпожара (АУОП)

Наименование помещения

Первичный признак пожара

АУПТ

АУОП

тепло

дым

Производственные помещения станций ГТС

1 Автоматный зал (автозал) ОПС, ТС, ОПТС и подстанции



+

При емкости 10000 №№ и более

При емкости менее 10000 №№

2 Кросс



+

-"-

-"-

3 Линейно-аппаратный цех ЛАЦ

1

+

При 50 трактах цифровой системы передачи и более

При менее 50 трактах цифровой системы передачи

4 Помещение ввода кабелей (шахта)



+

-

+

5 Компрессорная



+

-

+

6 Выпрямительная



+

-

+

7 Аккумуляторная





-

-

8 Кислотная и тамбур





-

-

9 Дистилляторная





-

-

10 Диспетчерская



+

-

+

11 Комната ЗИП



+

-

+

12 Комната инженерно-технического персонала

+



-

+

13 Аппаратная охранной сигнализации





-

+

Производственные помещения справочной службы

14 Справочный зал

+

+

-

+

15 Комната производственного контроля



+

-

+

Производственные помещения служб ГТС

Линейно-кабельный цех

16 Начальник цеха и секретарь

+



-

+

17 Кабельная мастерская



+

-

+

18 Группа технического учета

+



-

+

19 Измерительная группа

+



-

+

20 Комната измерительных приборов



+

-

+

Станционный цех

21 Начальник цеха и секретарь

+



-

+

22 Группа аппар. систем передачи

+



-

+

23 Помещение для приборов и оборудования



+

-

+

Цех (участок) эксплуатации абонентских устройств

24 Начальник цеха (участка)

+



-

+

25 Мастерская по ремонту телефонных аппаратов



+

-

+

26 Помещение для обслуживающего персонала

+



-

+

27 Кладовая инструмента и запчастей



+

-

+

Участок (цех) по эксплуатации таксофонов

28 Начальник участка (цеха)

+



-

+

29 Мастерская по ремонту таксофонов



+

-

+

30 Помещение для обслуживающего персонала

+



-

+

31 Кладовая инструмента и запчастей



+

-

+

Цех развития

32 Начальник цеха

+



-

+

33 Цех развития

+



-

+

34 Абонентный отдел

+



-

+

35 Производственные лаборатории



+

-

+

Производственные помещения станций СТС

36 Автозал



+

-

+

37 Кросс



+

-

+

38 Выпрямительная



+

-

+

39 Помещение ввода кабеля



+

-

+

40 Компрессорная



+

-

+

41 Аккумуляторная



+

-

-

42 Справочная

+



-

+

43 Кислотная





-

-

44 Дистилляторная





-

-

45 Комнаты инженерно-технического персонала

+



-

+

Производственные помещения служб СТС

46 Группа эксплуатации абонентских устройств

+



-

+

47 Группа эксплуатации линейных сооружений

+



-

+

48 Группа эксплуатации таксофонов

+



-

+

49 Группа развития и ремонта

+



-

+

50 Группа технического учета

+



-

+

51 Абонентный отдел

+



-

+

52 Производственная или измерительная лаборатория

+



-

+

53 Помещение дизельной электростанции



+

-

+

54 Трансформаторная подстанция с трансф. масл.



+

-

+

и с трансф. сухими

+







17.48 Уровни индустриальныхрадиопомех, создаваемых оборудованием связи, не должны превышатьустановленных в нормах 8-95 и 9-93.

17.49 Оборудование проводной связи должно быть устойчиво к воздействиювнешних электромагнитных помех согласно ГОСТР 50932 и рекомендациям К.20, К.21 МСЭ-Т.

17.49.1 Уровни внешних электромагнитных помех, воздействующих наоборудование станции в местах его установки, не должны превышать указанных в ГОСТР 50932, рекомендациях К.20, К.21 МСЭ-Т.

18 ТРЕБОВАНИЯ К ВНУТРИСТАНЦИОННОЙ ПРОВОДКЕ,ЗАЗЕМЛЕНИЯМ И ЗАЩИТЕ

18.1 Требованияк внутристанционной проводке.

18.1.1 Марки применяемыхстанционных кабелей и проводов должны соответствовать требованиям действующихГОСТ.

18.1.2Межстоечные соединения цепей тональной частоты АТСЭ, аппаратуры систем передачидолжны выполняться станционными низкочастотными кабелями в оболочке из пластикатапониженной горючести (типа ТСВнг).

18.1.3 Припроектировании и монтаже межстоечных соединений аппаратуры цифровых системпередачи должны выполняться следующие условия:

- цепи приема ипередачи цифрового канала необходимо разносить по разным кабелям;

- приподключении к аналоговой АТС, при наличии сигнального канала, цепи приема ипередачи сигнального канала должны выполняться в одной паре кабеля.

18.1.4 Дляиндукторных и зуммерных цепей на участке от СВУ до рядовых сборных рамок АТСкоординатного и декадно-шагового типа должны предусматриваться экранированныепровода. Для сигнальных цепей по остальным участкам АТС прокладываютсястанционные низкочастотные кабели и провода.

18.1.5 Дляаналоговых высокочастотных и цифровых цепей должны применяться высокочастотныеэкранированные кабели (типа КВСМ, КВМ ПЭВ, КВС ПЭВ и др.).

18.1.6 Наминусовых магистральных шинах в ЛАЦ должны быть установленыконтрольно-измерительные щиты (КИЩ).

18.1.7 Сетьремонтного освещения с напряжением не выше 42 В должна предусматриваться впроизводственных помещениях АТС, ЛАЦ со стативным оборудованием для питанияпереносных светильников и электропаяльников.

18.1.8 Сетьместного (рядового) освещения проектируется для станций, комплектуемыхоборудованием рядового освещения промышленного изготовления.

На АТС, вкомплектации которых оборудование рядового освещения отсутствует, местноеосвещение предусматривается от штепсельных розеток ремонтного освещения.

18.1.9Соединение низкочастотных цепей на промежуточных устройствах (кросс, промщиты,вводно-коммутационные устройства, стойки промежуточных переключений) должныпроизводиться кроссовым проводом с медными жилами.

18.1.10Составление схем кроссировок на промщитах должно производиться по действующиминструкциям.

18.1.11 Припоставке в комплексе импортного оборудования требования к внутристанционнойпроводке должны быть изложены в ТУ на конкретное оборудование.

18.1.12Проектирование токораспределительной сети осуществляется в соответствии с ВСН332-93.

18.2 Требованияк заземлению.

18.2.1Каркасы оборудования АТС, ВКУ, аппаратуры систем передачи и металлические частикросса должны быть заземлены. Шины заземления прокладываются от щитказаземления до автозала, ЛАЦ и далее вдоль бокового прохода по конструкциямрядов.

18.2.2Линейные сооружения: кабельные распределительные шкафы, телефонные кабельныеящики, абонентские защитные устройства, металлические оболочки и экраныкабелей, проложенных в кабельной канализации, металлические оболочки и тросыподвесных кабельных линий, металлические оболочки и бронепокровы подземныхкабелей, экраны станционных кабелей типа ТСВ, опоры столбовых линий местнойсвязи, перечисленные в ²Правилах², указанных в пункте 18.3.1.б, а также необслуживаемыерегенерационные пункты должны быть оборудованы защитными заземляющимиустройствами, сопротивление которых следует принимать в соответствии с ГОСТ 464-79 ²Заземления для стационарныхустановок проводной связи, радиорелейных станций, радиотрансляционных узлов иантенн систем коллективного приема телевидения².

18.3 Требованияпо защите кабельных линий.

18.3.1Защита кабельных линий СТС и ГТС должна осуществляться:

а) от опасных имешающих напряжений и токов согласно:

1) Требованиям ГОСТ5238-81;

- Правил защитыустройств проводной связи, железнодорожной сигнализации и телемеханики отопасных и мешающего влияния линий электропередач;

- Руководства позащите систем передачи от мешающего влияния радиостанций, Минсвязи СССР;

- Правил защиты устройствпроводной связи и проводного вещания от влияния тяговой сети электрическихжелезных дорог временного тока, Минсвязи СССР;

- Правил защитыустройств проводной связи от влияния тяговой сети электрических железных дорогпостоянного тока, Минсвязи СССР;

- Нормыдопустимых продольных ЭДС, индуктируемых на участках сближения кабельных линий,по которым организованы линейные тракты систем передачи с ЛЭП и сэлектрифицированными железными дорогами приведены в ТУ на аппаратуру системпередачи СТС.

2) Требованиям:

- Руководства попроектированию и защите от коррозии подземных металлических сооружений связи,Минсвязи СССР;

- Рекомендацийпо совместной защите от коррозии подземных металлических сооружений связи итрубопроводов, Минсвязи СССР;

- Правил поохране труда при работах на кабельных линиях связи и проводного вещания(радиофикации) ПОТ РО-45-003-95.

б) от ударовмолний - согласно требованиям ²Руководства по защитеметаллических кабелей от ударов молний², Госкомсвязи РФ, 1997 г.; ²Руководства по защите оптических кабелей от ударов молнии², Минсвязи РФ 1996 г.; ²Правил техническогообслуживания и ремонта линий кабельных, воздушных и смешанных местных сетейсвязи², Минсвязи РФ, 1996 г.

Примечание. Кроме указанных в подпунктах ²а-б² документов при разработке проектов необходимотакже учитывать требования:

- Рекомендаций по одновременнойзащите кабелей связи от коррозии, ударов молнии и электромагнитных влияний,Минсвязи СССР;

-Временных указаний по защите персонала и сооружений связи и радиофикации научастках пересечения и сближения с линиями электропередачи 750 кВ, МинсвязиСССР;

- Правил устройства электроустановок (ПУЭ) - разделы П3, 4 и 5,Главгосэнергонадзор, 1998 г.

18.3.2 Приустановке дополнительной защиты в кроссе следует руководствоваться требованияминормативных документов, указанных в п. 18.3.1 и ТУ на коммутационноеоборудование конкретного типа.

В районах,классифицированных как ²не подверженные влияниям² (низкая грозодеятельность, высокая удельная проводимость земли, АЛ и СЛпроложены только в канализации и коллекторе, наличие подземных металлическихконструкций, труб водопровода, бронированных кабелей и т.п.) дополнительнаязащита не требуется. Исключение составляют случаи, когда разработчиккоммутационного оборудования требует установку электрической защиты в кроссе всоответствии с ТУ на коммутационное оборудование конкретного типа.

В регионах,классифицированных как ²подверженные влияниям² (высокая грозодеятельность, низкая удельная проводимость земли,воздушные и/или смешанные физические АЛ и СЛ) требуется установка в кросседополнительной защиты по напряжению до уровней не более 1000 В (или до величиныуказанной в ТУ на коммутационное оборудование конкретного типа).

Для повышениястойкости АТСЭ, абонентские комплекты которых могут выходить из строя приаварийном попадании в цепь АЛ напряжения сети электропитания 230 Вэфф, потребованию заказчика, в кроссе может устанавливаться дополнительная защита потоку, в соответствии с ТУ на коммутационное оборудование конкретного типа,обеспечивающая отсутствие повреждения АК.

19 ОХРАНА ОКРУЖАЮЩЕЙ ПРИРОДНОЙ СРЕДЫ

19.1 Дляисключения и возмещения ущерба, наносимого природной среде и для исключениявозникновения нежелательных экологических воздействий в проектах электронныхтелефонных АТС при проектировании места размещения аккумуляторов должны бытьиспользованы строительные нормы и санитарно-технические нормы из ²Правил устройства электроустановок² (ПУЭ) изданиеГлавгосэнергонадзор, 1999 г.

19.2Аккумуляторы, стоящие на станции, должны обслуживаться в соответствии с ²Правилами технической эксплуатации электроустановок потребителем², Минэнерго, 1992 год и в соответствии с ²Инструкцией по техническомуобслуживанию и настройке электроустановок на городских телефонных сетях², часть 1 ²Эксплуатация оборудованияэлектропитающих установок², изданная главнымуправлением городской и сельской телефонной связью Минсвязи СССР в 1985 году.

19.3 Придемонтаже свинцовых аккумуляторов в рабочих проемах и в рабочей документациинеобходимо включать требование о нейтрализации электролита перед его сливом вканализацию.

19.4 Дляисключения и возмещения наносимого природной среде ущерба и возникновениянежелательных экологических последствий, особенно в наиболее ранимых и опасныхрайонах (заповедники, национальные парки, места миграции ценных животных,нерестилища рыб ценных пород, береговые зоны морей, рек, районы вечноймерзлоты, горная местность с осыпными и камнепадными проявлениями и др.), впроектах строительства линейно-кабельных сооружений связи должны, посогласованию с соответствующими организациями, предусматриватьсяприродоохранные мероприятия или средства по компенсации причиненного ущерба.

19.5 Приразработке траншей и котлованов для прокладки по сельскохозяйственным угодьям(пашня, пастбища и др.) и землям лесных хозяйств, по согласованию сземлепользователями, должны предусматриваться мероприятия по рекультивациивременно отводимых на период строительства земель и средства на восстановлениеплодородного слоя почвы.

19.6 Приразработке мероприятий по рекультивации земель, охране недр и животного миранеобходимо руководствоваться требованиями государственных и отраслевыхрегламентирующих документов по охране недр, животного мира и восстановлениюземель, а также утвержденным Минсвязи РФ методическим руководством ²Рекультивация земель, нарушаемых при строительстве объектов связи² и СНиП11-01-95.

19.7 В проектах кабельныхпереходов через водные преграды должны предусматриваться мероприятия,исключающие возможность загрязнения окружающей среды, а также обеспечивающиесохранение рыбных запасов при их строительстве согласно рекомендациямметодического руководства по проектированию Минсвязи СССР ²Кабельные переходы связи через водные преграды с учетом требованийохраны окружающей среды².

19.8Коммутационное оборудование не оказывает вредного воздействия на человека и наприроду.

19.9 Излучениемонитора должно соответствовать санитарным нормам.

20 ТЕХНИКА БЕЗОПАСНОСТИ

20.1 Припроектировании городских и сельских телефонных сетей должно предусматриваться:

1) постанционным сооружениям:

- размещениеоборудования в технических помещениях с обеспечением нормируемых проходов,представленное в п. 16.9 данного документа;

-наличиеэвакуационных выходов из здания согласно п. 17.2;

- заземлениевсех металлоконструкций здания, в котором размещается АТСЭ, а также заземлениесамого оборудования станции в соответствии с п. 18.2.1;

- естественное иискусственное освещение производственных, подсобных помещений, лестничныхплощадок, а также аварийное освещение в соответствии с п. 17.14 ¸ 17.17;

- допустимыйуровень шума в производственных помещениях согласно п. 17.12; в помещениях, гдеуровень шума превышает допустимые пределы, необходимо предусмотретьзвукопоглощающие покрытия стен и потолков;

- меры защитыпомещений от пыли, позволяющие поддерживать запыленность воздуха в норме (всоответствии с п. 17.11);

- установканеобходимых вентиляционных и отопительных устройств согласно п. 17.26;

- применение комплексазащитных средств, диэлектрических ковриков, перчаток, предупреждающих плакатови др. для защиты обслуживающего персонала от поражения электрическим током;

- применениестремянок и т.п. для обслуживания оборудования на высоте;

- применение дляпроведения ремонтных и профилактических работ пониженного напряжения 42 В дляпереносных ламп и ручного инструмента;

- напряженностьэлектромагнитных полей оборудования станции не должна превышать предельнодопустимые уровни, установленные в СанПиН2.2.4/2.1.8.055-96;

- в проектнойдокументации на строительство станционных сооружений связи для предотвращенияраспространения пожара из помещения в помещение необходимо предусматриватьзаполнение свободного пространства, оставшегося после прокладки кабелей ипроводов в проемах или трубах между помещениями, в том числе между этажами,легко удаляемыми негорючими материалами (минеральной ватой и др.);

2) по линейнымсооружениям:

- в проектнойдокументации на строительство линейно-кабельных сооружений связи и проводноговещания должны предусматриваться мероприятия, приведенные в ²Правилах по охране труда при работах на кабельных линиях связи ипроводного вещания (радиофикации) ² ПОТ РО-45-005-95, Москва,1996 г.;

- устройствозаземлений для защиты угловых, переходных, мачтовых опор, заземлениеметаллических оболочек и экранов кабелей, металлических оболочек и тросов,бронепокровов, кожухов, шкафов, металлических кабельных конструкций,необслуживаемых регенерационных пунктов, в соответствии с п. 18.2.2данного документа;

- устройствозаземлений и искровых разрядников на подходах воздушных линий к телефоннымстанциям, а также к кабельным вводам;

- прокладказащитных тросов, прокладка кабелей в металлических трубах при проектированиитрасс кабелей связи в зоне опасного влияния высоковольтных линий в соответствиис п. 18.3.1данного документа;

- в рабочейдокументации должны указываться опасные, с точки зрения техники безопасности,места по трассе прокладки линейных кабелей (охранные зоны подземных линейныхсооружений и пересечений - с газопроводами, нефтепроводами, водопроводами,силовыми кабелями, магистральными кабельными линиями связи, высоковольтнымилиниями электропередачи) и определяться требования к способам и порядкувыполнения строительно-монтажных работ в строгом соответствии с проектнымирешениями и условиями согласований эксплуатационных организаций или владельцевуказанных подземных и наземных линейных сооружений.

Должны делатьсяпредупредительные надписи: например, ²Осторожно, ВП², ²Осторожно, газопровод² и т.п.

21 ТРЕБОВАНИЯ К ТЕХНИКО-ЭКОНОМИЧЕСКИМ ПОКАЗАТЕЛЯМ

21.1 Приразработке проектной документации и расчете экономических и финансовыхпоказателей развития связи (новое строительство, расширение, реконструкция)рассчитываются следующие основные технико-экономические показатели:

1) Мощность,тыс. номеров

2) Выбытиемощности, тыс. номеров

3)Эксплуатационные расходы:

всего

среднегодовые

4) Общаястоимость строительства

в том числе СМР

5) Удельныекапитальные вложения

6) Стоимостьосновных производственных фондов

7)Нераспределенная прибыль:

всего

среднегодовая

8) Общаячисленность работающих, чел.

9) Расходэлектроэнергии кВт.час/номер

10) Уровеньрентабельности, %

11) Срококупаемости, лет

- по усредненнойприбыли

- по чистойтекущей стоимости

12) Тарифные доходы,всего и среднегодовые значения

13)Производительность труда в руб./ч

14) Общиеинвестиции, руб.

15) Чистаятекущая стоимость проекта, руб.

Перечисленныеосновные технико-экономические показатели рассчитываются на основе данных,полученных от заказчика проекта, по методам, изложенным в ²Инструкции по расчету основных технико-экономических и финансовыхпоказателей и заполнения форм-таблиц бизнес-плана на стадиях проектирования дляпредприятий связи², (3-я редакция).

Даннаяинструкция основывается на ²Методических рекомендациях пооценке эффективности инвестиционных проектов и их отбору для финансирования², утвержденных 31.03.94 г. № 7-12/47 Госкомстатом, Минэкономики,Минфином и Госкомпромом России.

Инструкциярекомендована для использования при разработке проектной документации АО ²Связьинвест² письмом № 587 от 15.04.97 г.

21.2Эксплуатационные расходы включают в себя следующие статьи затрат:

- фонд оплатытруда

- отчисления насоциальные нужды

-амортизационные отчисления на полное восстановление

- материальныезатраты (включающие затраты материалов, запчастей, топлива, тары и т п.)

- расходы наэлектроэнергию

21.2.1 Прочиерасходы включают в себя статьи, определенные в соответствии со СНиП11-01-95, такие как страхование имущества, ремонт и обслуживание зданий исооружений и оборудования (или ремонтный фонд), общие хозяйственные расходы,износ нематериальных активов, некоторые виды налогов, представительские ирасходы на рекламу, аудит и другие.

21.2.2 Общиепроизводственные расходы (накладные расходы) учитываются в случаях, когдапроектируемое сооружение или предприятие является структурным подразделениемАО, объединения, концерна и между ними установлена такая системафинансирования.

21.2.3 Аренда технических средств учитывается,если проектом предусматривается аренда помещений, соединительных линий иканалов у других предприятий.

ПРИЛОЖЕНИЕ А
(обязательное)

МАКСИМАЛЬНО ДОПУСТИМЫЕ ПОТЕРИ

РисунокА.1 - Максимально допустимые потери на ГТС, лист 1

Рисунок А.1, лист 2

Рисунок А.1, лист 3

__________

* 30 %о - для ОС емкостью до 200номеров

20 %о - для ОС емкостью от200 до 900 номеров

10 %о - для ОС свыше 900 номеров

РисунокА.2 - Максимально допустимые потери на СТС, лист 1

__________

* 30 %о - для ОС емкостью до 200номеров

20 %о - для ОС емкостью от200 до 900 номеров

10 %о - для ОС свыше 900 номеров

РисунокА.2, лист 2

Примечания

1) Потери внутри станцииучитывают суммарные потери на регистр, частотные приемопередатчики, пути междуступенями искания и на самих ступенях искания.

2) ПСЭ, ТСЭ-Э - электронные;

ОСКЭ, ЦСКЭ-КЭ - квазиэлектронные.

3) При организации общего пучкасоединительных линий для местной, междугородной связи, связи со спецслужбами идр. принимаются наименьшие величины потерь из указанных для отдельных видовсвязи.

Рисунок А.3 - Максимально допустимые потери привнутризоновой связи ГТС с СТС

ПРИЛОЖЕНИЕ Б
(обязательное)

РАСПРЕДЕЛЕНИЕ НОРМ ЗАТУХАНИЯ

Примечание:

* - данные по значениям у и z необходимо уточнять по ТУ на оборудование.

РисунокБ.1 - Распределение норм затухания на нерайонированной сети, лист 1

x+ z = 6,0 дБ, при этом z= от 0 до 6,0 дБ*

ААЦСП - аппаратураабонентской цифровой системы передачи

Примечание:

* -данные по значениям z необходимоуточнять по ТУ на оборудование

РисунокБ.1, лист 2

* - - - виртуальный четырехпроводный тракт

** в ТЕ, реализующем услугутелефонной связи, имеется дифсистема

*** - данные по значению Z уточняются по ТУ на оборудование

TE (Terminal Equipment) - оконечное оборудование

NT1 (Network Termination Type 1) - сетевое окончание 1-ого типа

Рисунок Б.2 - Распределение норм затухания при включениив ОПС цифровых интерфейсов ЦСИС

РисунокБ.3 - Распределение норм затухания на районированных ГТС

РисунокБ.4 - Распределение норм затухания на районированной ГТС с узлами входящегосообщения

Рисунок Б.5 - Распределение норм затухания на районированнойГТС с узлами исходящего и входящего сообщения, лист 1

Рисунок Б.5, лист 2

Рисунок Б.6 - Распределениенорм затухания для абонентов междугородной связи ГТС

РисунокБ.7 - Распределение норм затухания от абонента до справочно-информационных изаказных служб на ГТС

РисунокБ.8 - Распределение норм затухания от МТС, УИСМ до абонента ГТС

РисунокБ.9 - Распределение норм затухания на СТС при одноступенчатом радиальном построении

РисунокБ.10 - Распределение норм затухания на СТС при двухступенчатомрадиально-узловом построении, лист 1

Рисунок Б.10, лист 2

РисунокБ.11 - Распределение норм затухания при междугородной связи для абонентов СТС

РисунокБ.12 - Распределение норм затухания на комбинированной сети при связи с абонентамиСТС и ГТС, лист 1

РисунокБ.12, лист 2

Условные обозначения, принятые на рисунках

                 Станции и узлы телефоннойкоммутации, содержащие переходное устройство с 2-х проводного на 4-х проводныйтракт (дифсистема)

                 аналоговая станция спереходом с 2-х проводного на 4-х проводный тракт системы передачи

                 4-х проводный транзит

                 Физическая двухпроводнаялиния

                 Канал систем передачи

6,0 дБ                               Затухание абонентской линиина частоте 1000 Гц для проектируемых кабелей с диаметром жил 0,4; 0,5; 0,64 мм

4,0(5,0) дБ                       Затухание абонентской линиина частоте 1000 Гц для существующих кабелей с диаметром жил 0,32 мм (0,4; 0,5;0,64; 0,7 мм)

ПРИЛОЖЕНИЕ В
(справочное)

Таблица В.1 - Область применения отечественных оптических кабелей

Характеристика кабеля

Марка кабеля

Число ОВ

ГОСТ, ТУ

Область применения

Оптический кабель в полиэтиленовой оболочке без защитного покрытия

ОКК

4, 8, 16

ТУ-16.К71-084-90

Для прокладки в кабельной канализации, трубах, блоках и коллекторах, на мостах, в шахтах

Оптический кабель в полиэтиленовой оболочке, защищенной металлической оплеткой, поверх которой наложена наружная полиэтиленовая или поливинилхлоридная оболочка

ОККО

4, 8, 16

ТУ-16.К71-084-90

То же в том числе в местах, зараженных грызунами

Оптический кабель в полиэтиленовой оболочке с броней из стеклопластиковых стержней, поверх которых наложена наружная полиэтиленовая оболочка

ОККС

4, 8, 16

ТУ-16.К71-084-90

Для прокладки в грунтах всех категорий, в том числе зараженных грызунами (кроме подверженных мерзлотным деформациям), в кабельной канализации, трубах, блоках, коллекторах, на мостах и в шахтах, через неглубокие болота и несудоходные реки, в условиях повышенных электромагнитных влияний

Станционный оптический кабель в поливинилхлоридной оболочке

ОКС

1, 2

ТУ-16.К71-084-90

Для прокладки внутри станций

Оптический кабель в поливинилхлоридной оболочке, поверх которой наложена алюминиевая оболочка, промежуточная оболочка из полиэтилена, броня из круглых стальных проволок и защитный шланг из полиэтилена

ОККАК

4, 8

ТУ-16.К71-084-90

Для прокладки через судоходные реки и болота глубиной более 2 м и в мерзлотных грунтах

Оптический кабель в полиэтиленовой оболочке, поверх которой наложены слои самонесущих армирующих стеклопластиковых прутков и наружная полиэтиленовая оболочка

ОКСП

4-64

ТУ 3387-002-13173860-97

Для подвески на опорах линий связи, контактной сети железных дорог, линий электропередач

Оптический кабель в полиэтиленовой оболочке, поверх которой наложена продольно с перекрытием стальная гофрированная лента и наружная полиэтиленовая оболочка

окст

1-48

ТУ-16.К12-13-95

Для прокладки в кабельной канализации, трубах, блоках, коллекторах, грунтах, подвески на воздушных линиях связи

Оптический кабель в полимерной оболочке, поверх которой наложена броня из стальных проволок и наружная оболочка из полимерного материала

ОМЗКГм, ОЗКГм

4-32

ТУ-16.К12-14-96

Для прокладки в кабельной канализации, трубах, блоках, коллекторах, группах всех категорий и в воде при пересечении болот и рек

Оптический кабель в полиэтиленовой оболочке с диэлектрическим центральным силовым элементом (ЦСЭ)

ДПО (DPO)

4-64

ТУ 3387-007-13173860-98

Для прокладки в кабельной канализации, блоках, трубах (включая метод пневмопрокладки), в тоннелях и коллекторах, в том числе затопляемых водой1)

То же в алюмополиэтиленовой оболочке

Д888АО (DAO)

4-64

ТУ 3387-007-13173860-98

То же, что ДПО

Оптический кабель в полиэтиленовой оболочке со стальным ЦСЭ

СПО (СРО)

4-64

ТУ 3387-007-13173860-98

То же, что ДПО, исключая условия с высоким уровнем внешних электромагнитных воздействий

Оптический кабель в оболочке из материала повышенной теплостойкости, с диэлектрическим ЦСЭ

ДВО (DVO)

4-64

ТУ 3387-007-13173860-98

То же, что ДПО, но при повышенных требованиях по теплостойкости оболочки

Оптический кабель в алюмополиэтиленовой оболочке, со стальным ЦСЭ

САО (САО)

4-64

ТУ 3387-007-13173860-98

То же, что ДПО, исключая условия с высоким уровнем внешних электромагнитных воздействий

Оптический кабель в полиэтиленовой оболочке, броней из гофрированной стальной ленты, с внешним полиэтиленовым шлангом, с диэлектрическим ЦСЭ

ДПЛ (DPL)

4-64

ТУ 3387-007-13173860-98

То же, что ДПО, при опасности повреждения грызунами. По мостам.

Оптический кабель в алюмополиэтиленовой оболочке, с броней из гофрированной стальной ленты, внешним полиэтиленовым шлангом, с диэлектрическим ЦСЭ

ДАЛ (DAL)

4-64

ТУ 3387-007-13173860-98

То же, что ДПЛ

Оптический кабель в полиэтиленовой оболочке с броней из гофрированной стальной ленты, внешним полиэтиленовым шлангом, со стальным ЦСЭ

СПЛ (CPL)

4-64

ТУ 3387-007-13173860-98

То же, что ДПЛ, исключая условия с высоким уровнем внешних электромагнитных воздействий

Оптический кабель в алюмополиэтиленовой оболочке, с броней из гофрированной стальной ленты, внешним полиэтиленовым шлангом, со стальным ЦСЭ

САЛ (CAL
