СЕРИЯ 06

НОРМАТИВНЫЕ ДОКУМЕНТЫ ПО БЕЗОПАСНОСТИ,
НАДЗОРНОЙ И РАЗРЕШИТЕЛЬНОЙ ДЕЯТЕЛЬНОСТИ
В ГОРНОРУДНОЙ ПРОМЫШЛЕННОСТИ

ВЫПУСК 3

ИНСТРУКЦИЯ
ПОБЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
ЭЛЕКТРОУСТАНОВОК В ГОРНОРУДНОЙ
ПРОМЫШЛЕННОСТИ

РД 06-572-03

Москва

Государственное унитарноепредприятие
«Научно-технический центр по безопасности в промышленности
Госгортехнадзора России»

2003

Ответственные разработчики:

А.И. Субботин, А.И.Перепелицын, В.П. Пьянников, К.К. Сычев, В.Н. Антипов

Инструкция по безопаснойэксплуатации электроустановок в горнорудной промышленности обязательна длявыполнения всеми организациями независимо от их организационно-правовых форм иформ собственности, осуществляющими деятельность по проектированию,строительству, эксплуатации, расширению, техническому перевооружению,консервации и ликвидации опасных производственных объектов горноруднойпромышленности, изготовлению, монтажу, наладке, обслуживанию и ремонтутехнических устройств, применяемых на опасных производственных объектахгорнорудной промышленности.

В связи с введением вдействие настоящей Инструкции после ее официального опубликования считаетсяутратившей силу Инструкция по безопасной эксплуатации электроустановок открытыхгорных работ (РД06-62-94) (приказ Госгортехнадзора России от 18.07.03 № 158).

СОДЕРЖАНИЕ

Утверждена

постановлениемГосгортехнадзора

России от 05.06.03 № 65,

зарегистрированным

Министерством юстиции

Российской Федерации 19.06.03 г.,

регистрационный № 4736

ИНСТРУКЦИЯ
ПОБЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
ЭЛЕКТРОУСТАНОВОК В ГОРНОРУДНОЙ
ПРОМЫШЛЕННОСТИ*

* Печатается по «Российской газете» от 21 июня2003 г., № 120/1.

РД 06-572-03

I. ОБЩИЕ ПОЛОЖЕНИЯ

1. Настоящая Инструкцияразработана в соответствии с положениями Федерального закона от 21.07.97 №116-ФЗ «О промышленной безопасности опасных производственных объектов»(Собрание законодательства Российской Федерации, 1997, № 30, ст. 3588) ипредназначена для организаций независимо от их организационно-правовых форм иформ собственности, осуществляющих деятельность по проектированию,строительству, эксплуатации, расширению, техническому перевооружению,консервации и ликвидации опасных производственных объектов горноруднойпромышленности, изготовлению, монтажу, наладке, обслуживанию и ремонтутехнических устройств, применяемых на опасных производственных объектахгорнорудной промышленности.

2. Устройство, эксплуатацияи ремонт электроустановок и электросетей должны соответствовать требованиямдействующих правил устройства, эксплуатации и безопасного выполнения работ приэксплуатации электроустановок, действующих правил безопасности при разработке и обогащении (переработке)месторождений полезных ископаемых, заводских инструкций и требований настоящейИнструкции.

3. В шахтах (подземных рудниках), опасных по газу илипыли, должны применяться электроустановки во взрывозащищенном исполнении.

4. Любое нарушение нормального режима работыэлектроустановок должно учитываться как авария или инцидент.

Аварии и инциденты в подконтрольных ГосгортехнадзоруРоссии организациях (предприятиях и объектах) должны расследоваться вустановленном порядке.

5. Организациями должны разрабатыватьсяэксплуатационные инструкции, проекты производства работ, технологические карты,учитывающие опыт эксплуатации электроустановок и местные условия, всоответствии с требованиями правил и норм промышленной безопасности, заводскихинструкций и проектных документов.

6. Неизолированные токоведущие части электрическихустройств, провода и шины, контакты рубильников и предохранителей, зажимыэлектрических машин и аппаратов и т.п., доступные случайным прикосновениям,должны быть защищены надежными ограждениями.

7. Запрещается применять электрооборудование иэлектронагревательные приборы несерийного изготовления, не соответствующиедействующим правилам и нормам безопасности.

II.ТРЕБОВАНИЯ К ПЕРСОНАЛУ

8. Распоряжением технического руководителя организациидолжны быть определены границы обслуживания электроустановок электротехническимперсоналом, назначены ответственные по электрохозяйству организации и ееструктурных подразделений.

9. Эксплуатацию электроустановок должен осуществлятьспециальноподготовленный электротехнический и технологический персонал, прошедшийобучение безопасным методам работы и проверку знаний в квалификационнойкомиссии с присвоением соответствующей квалификационной группы поэлектробезопасности.

10. Электротехнический итехнологический персонал, обслуживающий электроустановки, обязан:

знать в необходимом дляданной должности объеме и выполнять действующие правила устройства,эксплуатации и безопасного выполнения работ при эксплуатации электроустановок,правила безопасности при разработке и обогащении (переработке) месторожденийполезных ископаемых, заводские инструкции, должностные инструкции поэксплуатации и настоящую Инструкцию;

знать и уметь выполнять приемыи способы оказания первой медицинской помощи пострадавшим от электрическоготока и других несчастных случаев;

пользоваться индивидуальнымисредствами защиты;

уметь пользоватьсяэлектрозащитными средствами и средствами тушения пожара в электроустановках.

11. Лица техническогонадзора, в подчинении которых находится технологический персонал, должны иметьквалификационную группу по электробезопасности не ниже, чем у подчиненногоперсонала.

12. Неэлектротехническийперсонал, а также лица технического надзора должны знать в объеме занимаемойдолжности безопасные методы ведения работ при эксплуатации электроустановок,способы оказания первой медицинской помощи пострадавшим от электрического токаи других несчастных случаев и настоящую Инструкцию.

13. Технологическийперсонал, обслуживающий электроустановки напряжением выше 1000 В (машинистыэлектровозов и экскаваторов), должен иметь квалификационную группу поэлектробезопасности IV, а их помощники - не ниже III.

Машинисты тепловозов и их помощники, работающие наэлектрифицированных путях, должны иметь квалификационную группу III.

14. Лица, обслуживающие электроустановки, припроизводстве работ должны иметь при себе удостоверение о присвоенииквалификационной группы.

15. Лица, которым разрешено производство специальныхработ (верхолазные работы, работы под напряжением, испытания оборудованияповышенным напряжением и т.п.), должны иметь об этом запись в удостоверении.Перечень специальных работ должен быть утвержден техническим руководителеморганизации.

16. Оперативные переключения, техническое обслуживаниеи ремонт электроустановок карьеров проводит электротехнический персонал:оперативный, оперативно-ремонтный и ремонтный.

17. К оперативному персоналу относятся дежурныеподстанций и распределительных устройств.

18. К оперативно-ремонтному персоналу относятся:

электротехнический персонал, ведущий обслуживание иремонт сетей и электроустановок и допущенный к производству оперативныхпереключений в пределах границ обслуживания;

дежурные электрики и энергетики смены (энергодиспетчеры).

19. К ремонтному персоналу относитсяэлектротехнический персонал, выполняющий только ремонт (монтаж, наладку ииспытания) электрооборудования и электрических сетей.

III.ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК

20. Работы в электроустановках производятся понаряду-допуску, распоряжению или в порядке текущей эксплуатации.

Перечень работ, выполняемых по наряду, распоряжению ив порядке текущей эксплуатации, а также перечень лиц, назначаемыхответственными руководителями, производителями работ по нарядам-допускам ираспоряжениям, наблюдающими за выполнением работ, а также допускающими,утверждается техническим руководителем организации.

21. По наряду-допуску вэлектроустановках напряжением выше 1000 В оперативно-ремонтным и ремонтнымперсоналом выполняются работы:

на действующих воздушныхлиниях электропередачи, связанные с подъемом выше 2 м от поверхности установкина опору, приключательный пункт (ПП), комплектную трансформаторную подстанцию(КТП) и др.;

ремонтные работы, выполняемыев электроустановках со снятием напряжения или без снятия на токоведущих частяхи вблизи них;

наладка релейной защиты ииспытание повышенным напряжением электрооборудования подстанций,распределительных устройств (РУ), ПП, КТП;

на действующих стационарныхкабельных линиях из бронированных и гибких кабелей (ремонт, переукладка) наместах их прокладки.

Переукладка питающих гибкихкабелей (экскаваторы, буровые станки, осветительные установки и др.)выполняется в порядке текущей эксплуатации.

22. Ответственнымируководителями работ по наряду-допуску в электроустановках напряжением выше1000 В могут быть назначены лица технического надзора из числаэлектротехнического персонала, имеющие квалификационную группу V.

Производители работ,допускающие и наблюдающие должны иметь квалификационную группу не ниже IV.

23. Оперативному иоперативно-ремонтному персоналу разрешается производить в электроустановкахнапряжением выше 1000 В по распоряжению с записью в оперативном журнале:

а) работы без снятиянапряжения на токоведущих частях и вблизи них и не требующие установкизаземлений, продолжительностью до одного часа: в отдельно стоящих стационарныхэлектроустановках и в распределительных устройствах мелкий ремонт и чистку арматуры кожуха, маслоуказательных стекол на расширителяхтрансформаторов и т.п.; измерения токоизмерительными клещами; сменупредохранителей; проверку нагрева контактов штангой; доливку и взятие пробмасла, если конструкция оборудования позволяет безопасно выполнять эти работы;

б) работы, выполняемые безналожения заземления в течение одной смены, вдали от токоведущих частей,находящихся под напряжением, в помещениях, где токоведущие части находятся запостоянными сплошными или сетчатыми ограждениями;

в) работы со снятиемнапряжения, выполняемые с наложением заземлений, продолжительностью до одногочаса: подключение и отключение кабелей в ПП; отсоединение и присоединениекабеля к отдельному электродвигателю; переключение ответвлений на силовомтрансформаторе; подтягивание и зачистку единичных контактов на шинах иоборудовании, доливку масла в маслонаполненные вводы и отдельные аппараты;работы в КТП на стороне высшего и низшего напряжения; замену и заделку,присоединение и отсоединение питающего кабеля экскаваторов; замену изоляторовна вводных коробках и кольцевых токоприемниках, устранение неисправностейтокоприемников, ремонт выключателя и разъединителя.

Указанные работы выполняютсяне менее чем двумя лицами, одно из которых должно иметь квалификационную группуне ниже IV, остальные - не ниже III.

Допускается с разрешениялица, ответственного за электрохозяйство, энергетику участка производитьпереключения самостоятельно, с уведомлением энергодиспетчера (начальника смены)и записью в оперативном журнале.

Переносное заземление можноне устанавливать в электроустановках, если питающий кабель отключен от ПП ивыведен из него. При этом питающие и заземляющая жилы кабеля должны бытьсоединены вместе под болт и к ним прикреплен плакат «Не включать, работа налинии».

24. В порядке текущейэксплуатации электроустановок напряжением выше 1000 В без снятия напряжениявыполняются следующие работы:

в приключательном пункте -внешний осмотр конструкций и оборудования без захода за ограждение, осмотрзаземляющей сети; проверка механических блокировочных устройств дверей и замков(путем внешнего осмотра конструктивных деталей блокирующих устройств поположению тяг, пружин, секторов, захватов в отключенном положении разъединителяи выключателя) и другие работы в объеме ежесменного осмотра;

в комплектныхтрансформаторных подстанциях - осмотр конструкций и оборудования без захода заограждение; осмотр заземляющей сети; проверка исправности механическихблокировочных устройств замков и другие работы в объеме ежесменного осмотра;

на электрифицированныхустановках - внешний осмотр питающего кабеля, электрических машин,преобразовательного агрегата и силового трансформатора, включая осмотрраспределительного устройства; проверка уровня масла в трансформаторе(визуально по маслоуказателю); осмотр панелей, блоков и станций управления;

на стационарныхраспределительных устройствах - уборка территории и помещения; ремонтосветительной аппаратуры и замена ламп, расположенных вне камер и ячеек; ремонтаппаратуры телефонной связи и т.п.

Указанные работы выполняютсядвумя лицами, одно из которых имеет квалификационную группу не ниже IV, адругое - не ниже III.

Проведение регулировочных иремонтных работ разрешается производить только при условии снятия напряжения сввода установки.

При осмотре электроустановокнапряжением выше 1000 В одним лицом запрещается выполнять какие бы то ни былоработы, а также проникать за ограждение, входить в камеры распределительногоустройства и во взрывные камеры масляных выключателей. Осмотр оборудования, аппаратуры и ошиновкиразрешается с порога камеры или стоя перед барьером.

25. Наладка электропривода, а также обнаружение иустранение неисправностей в силовых цепях управления производятся пораспоряжению или в порядке текущей эксплуатации с записью в журнале.

При этом необходимо соблюдение следующих условий:

работа выполняется не менее чем двумя лицами,квалификационная группа одного из которых не ниже IV, а остальных - не ниже III;

работы в силовых и оперативных цепях производятсяпосле отключения силовых установок;

сетевой двигатель и другие электрические машины, атакже командоконтроллеры при наладке должен включать и выключатьтехнологический персонал по заявке производителя работ.

26. При обнаружении соединения какой-либо токоведущейчасти электроустановки с землей запрещается до отключения ее приближаться кместу такого повреждения на расстояние менее 4 - 5 м в закрытыхраспределительных устройствах и 8 - 10 м на открытых подстанциях.

Приближение на более близкое расстояние допустимотолько для выполнения операций с коммутационной аппаратурой, позволяющейликвидировать замыкание на землю, а также при оказании необходимой помощипострадавшим. В этих случаях следует обязательно обезопасить себя от действияшагового напряжения: надеть диэлектрические боты, подстелить коврики или другиенадежно изолирующие от земли средства. Все операции необходимо выполнять вдиэлектрических перчатках или с помощью изолирующей штанги.

27. Ремонтные работы в электроустановках напряжениемвыше 1000 В необходимо проводить после выполнения организационных и техническихмероприятий, предусмотренных действующими Правилами эксплуатацииэлектроустановок потребителей и Правилами техники безопасности при эксплуатацииэлектроустановок потребителей.

28. Производитель работы(наблюдающий), осуществляя надзор, должен все время находиться на месте работ.Оставаться в помещении установок напряжением выше 1000 В или на открытойподстанции одному лицу из состава ремонтной бригады, в том числе производителюработ (наблюдающему), не разрешается. При необходимости отлучки производительработ (наблюдающий), если на это время его не может заменить ответственныйруководитель, обязан на время своего отсутствия вывести бригаду из помещения изакрыть дверь.

29. При перерыве работ втечение рабочего дня (на обед или по условиям производства работ) бригада должнавыйти из помещения электроустановки или подстанции. Плакаты, ограждения изаземления остаются на месте. Работающие не имеют права после перерыва войти впомещение установки напряжением выше 1000 В или в открытую подстанцию вотсутствие производителя работ или наблюдающего.

Допуск бригады после такогоперерыва оперативный персонал не проводит. Производитель работ (наблюдающий)сам указывает бригаде место работ.

30. После полного окончанияработы бригада убирает за собой рабочее место и затем его осматриваетответственный руководитель работ.

31. Передвижные ограждения(клетка или щит) должны иметь конструкцию, исключающую возможность случайногоили ошибочного прикосновения работающих к токоведущим частям, оставшимся поднапряжением, и перекрытия самим ограждением токоведущих частей. Должны бытьтакже предусмотрены возможность безопасной установки и устойчивость ограждения.

На временных огражденияхдолжны быть вывешены плакаты «Стой! Высокое напряжение!».

32. Работу на линияхэлектропередачи по расчистке трассы от негабарита, вывешивание плакатов,нумерацию и проверку на загнивание опор, выверку, установку и пригрузку опор,осмотр линий без подъема на опору разрешается выполнять одному лицу сквалификационной группой не ниже III.

33. В электроустановках напряжением до 1000 Воперативным, оперативно-ремонтным и ремонтным персоналом по наряду-допускупроизводятся работы:

на воздушных линиях, осветительных сетях с подъемом наопору;

в распределительных устройствах, на щитах, сборках;

на кабельных сетях.

34. Ответственными руководителями работ понаряду-допуску в электроустановках напряжением до 1000 В могут быть назначенылица технического надзора из числа электротехнического персонала, имеющиеквалификационную группу IV.Производители работ, допускающие и наблюдающие должны иметь квалификационнуюгруппу не ниже III.

35. В электроустановках напряжением до 1000 Воперативному и оперативно-ремонтному персоналу по распоряжению разрешаетсяпроизводить со снятием напряжения:

ремонт магнитных пускателей, пусковых кнопок,автоматических выключателей, рубильников, реостатов, контакторов и аналогичнойпусковой и коммутационной аппаратуры при условии установки ее вне щитов исборок;

ремонт отдельных электроприемников (электродвигателей,тормозных катушек и т.п.), отдельно расположенных магнитных станций и блоковуправления, замену плавких вставок, продувку магнитных станций сжатым воздухом,ремонт осветительной проводки с заменой светильников и ламп.

36. В электроустановках до 1000 В в порядке текущейэксплуатации оперативному и оперативно-ремонтному персоналу разрешаетсяпроизводить со снятием напряжения:

замену щеток и щеткодержателей на низковольтномкольцевом токоприемнике;

уход за коллекторами генераторов и электродвигателей,а также за их щеточными аппаратами;

контроль за нагревом электрических машин и ихподшипников;

заливку (набивку) смазки в подшипники электрическихмашин;

проверку состоянияаппаратуры, установленной на магнитной станции, и блока управления;

подтяжку, зачистку и заменуконтактов выпрямителей, трансформаторов питания магнитных усилителей,регулировку магнитной системы контакторов и пускателей;

очистку аппаратуры иизоляторов от пыли;

проверку освещения и заменуламп;

ремонт электропроводниковосвещения;

замену сменных элементовсоединительных муфт (пальцев, сухарей и др.);

проверку состояния изоляцииглавных и вспомогательных приводов, цепей управления;

ремонт электроприборовотопления.

37. В электроустановкахнапряжением до 1000 В оперативному, оперативно-ремонтному и технологическомуперсоналу в порядке текущей эксплуатации разрешается производить без снятиянапряжения вдали от токоведущих частей, находящихся под напряжением:

проверку срабатывания релеконтроля изоляции;

наружный осмотр питающегокабеля, кабельной муфты;

осмотр аппаратуры магнитныхстанций, блока управления, проверку работы электроизмерительных приборов;

уборку помещения, чистку,обтирку кожухов и корпусов электрооборудования, находящегося под напряжением;

замену пробочныхпредохранителей.

38. Запрещается:

оперативное обслуживаниеэлектроустановок напряжением выше 1000 В без защитных средств (диэлектрическихперчаток, бот или изолирующих подставок);

оперативное обслуживание иуправление электроустановками напряжением до 1140 В, не защищенными аппаратамизащиты от токов утечки, без диэлектрических перчаток (за исключениемэлектрооборудования напряжением 42 В и ниже), а также электрооборудования с искробезопасными цепями и аппаратурытелефонной связи;

ремонтировать части электрооборудования и кабели,находящиеся под напряжением, присоединять и отсоединять искроопасноеэлектрооборудование и электроизмерительные приборы под напряжением (заисключением устройств напряжением 42 В и ниже) в шахтах, не опасных по газу илипыли, и таких же устройств с искробезопасными цепями - в шахтах, опасных по газуили пыли;

эксплуатировать электрооборудование при неисправныхсредствах взрывозащиты, блокировках, заземлении, аппаратах защиты, нарушениисхем управления и защиты и поврежденных кабелях;

иметь под напряжением неиспользуемые электрическиесети, за исключением резервных;

открывать крышки оболочек взрывобезопасногоэлектрооборудования в шахтах, опасных по газу или пыли, без предварительногоснятия напряжения со вскрываемого отделения оболочки и замера концентрацииметана;

изменять заводскую конструкцию и схемуэлектрооборудования, схемы аппаратуры управления, защиты и контроля, а такжеградуировку устройств защиты на шахте, за исключением случаев, когда такиеизменения согласованы с заводом-изготовителем;

снимать с аппаратов знаки, надписи, пломбы лицам, неимеющим на это права.

39. При обнаружении в электрооборудовании, навоздушных, кабельных линиях неисправностей, могущих привести к аварии илиугрозе для жизни людей, необходимо сообщить об этом своему непосредственномуруководителю или диспетчеру.

Работа по предотвращению аварий и ликвидации ихпоследствий должна выполняться в соответствии с планом ликвидации аварий,утвержденным техническим руководителем организации.

40. Обслуживание и ремонт контактной сети, питающих иотсасывающих линий производятся оперативным (дежурные на тяговых и совмещенныхтягово-понизительных подстанциях), оперативно-ремонтным (электромонтеры контактнойсети) и ремонтным электротехническим персоналом.

41. При ремонтных работах наконтактной сети, питающих и отсасывающих линиях обязанности допускающеговыполняет лицо оперативно-ремонтного персонала с квалификационной группой поэлектробезопасности не ниже V.

42. Квалификационная группапроизводителя работ по предотвращению аварий и ликвидации их последствий должнабыть не ниже V, а остальных электромонтеров, участвующих вуказанных работах, - не ниже III. В бригаду без правасамостоятельного выполнения работ может быть включен также один человек сквалификационной группой II.

43. На контактной сети,питающих и отсасывающих линиях по наряду-допуску выполняются работы:

производимые ремонтнымперсоналом, за исключением работ, связанных с сооружением новых участковконтактной сети, а также удаленных от действующих линий электропередачи иконтактных сетей на расстояние не менее охранной зоны;

производимыеоперативно-ремонтным персоналом на действующих участках контактной сети,питающих и отсасывающих линиях со снятием напряжения, а также без снятиянапряжения и связанные с подъемом на высоту выше 2 м;

по предотвращению аварий иликвидации их последствий, продолжительность которых превышает один час.

44. На контактной сети,питающих и отсасывающих линиях по распоряжению или приказу выполняются работы,производимые:

оперативно-ремонтнымперсоналом на линейных устройствах контактной сети со снятием напряжения;

ремонтным персоналом попредотвращению аварий и ликвидации их последствий, продолжительность которых непревышает одного часа.

45. Работы по перегонугорного оборудования (передвижение с любым пересечением ЛЭП, переезд черезжелезнодорожные пути и технологические дороги, переезд с горизонта на горизонт) и его перевозка на транспортных средствах должнывыполняться в соответствии с утвержденным проектом производства работ, пописьменному распоряжению.

В распоряжении указываются лица, ответственные забезопасную и безаварийную организацию перегона или перевозки, ответственныйперсонал от технического надзора.

46. Для обеспечения безопасности во время грозызапрещается выполнение работ:

на воздушных и кабельных линиях электропередачи,размотка и переноска кабелей;

на контактных сетях и рельсовых путях железнодорожноготранспорта;

на вводах и коммутационной аппаратуре закрытыхраспределительных устройств, непосредственно присоединенных к воздушным линиям;

на заземляющих устройствах и на расстоянии ближе 100 мот них;

на стрелах экскаваторов, мачтах буровых станков и нарасстоянии ближе 100 м от них;

ремонтные работы электрооборудования;

электросварочные работы.

47. При обслуживании электроустановок необходимоприменять электрозащитные средства:

диэлектрические перчатки, боты и ковры;

указатели напряжения;

изолирующие штанги;

переносные заземления и другие индивидуальные средствазащиты:

защитные очки;

монтерские пояса, когти и др.

48. Защитные средства, используемые вэлектроустановках, должны удовлетворять требованиям действующих правил иподвергаться электрическим испытаниям в установленные сроки.

Перед каждым применениемсредств защиты необходимо проверить их исправность, отсутствие внешнихповреждений, загрязнений, срок годности по штампу.

Пользоваться средствами систекшим сроком годности запрещается.

В местностях с низкимитемпературами следует применять утепленные диэлектрические перчатки.Допускается применение диэлектрических перчаток совместно с теплыми (шерстянымиили другими) перчатками.

IV.ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

49. В службе ответственногоза электрооборудование организации или подразделения (главного энергетика,помощника по энергооборудованию и т.д.) должна быть следующая техническаядокументация:

однолинейные схемыэлектроснабжения;

схемы воздушных линий (ВЛ)объекта с указанием всех пересечений;

схемы тяговой сети;

схемы подземной кабельнойсети;

комплект исполнительных схемуправления оборудованием;

чертежи электрооборудования,установок и сооружений, а также запасных частей;

полный комплект инструкцийпо монтажу и эксплуатации электроустановок;

должностные инструкции дляэлектротехнического и неэлектротехнического персонала по утвержденному списку;

журналы с описьюэлектрооборудования и защитных средств с указанием технических характеристик иприсвоенных инвентарных номеров (к журналам прилагаются протоколы и актыиспытаний, ремонта, наладки оборудования);

карты уставок релейнойзащиты;

типовые проекты опор передвижных ВЛ, паспортацентральных (выносных) заземляющих устройств;

журнал проверки знаний действующих правилэксплуатации, безопасного выполнения работ при эксплуатации электроустановок иинструкций для персонала;

списки лиц, имеющих право выдачи нарядов-допусков напроизводство работ в электроустановках;

списки лиц, назначаемых распоряжением ответственнымируководителями, производителями работ по нарядам-допускам, наблюдающими;

списки лиц, имеющих право единоличного осмотраэлектроустановок;

утвержденные техническим руководителем графики:диагностики, технического обслуживания и ремонта технологического ивспомогательного оборудования; технического обслуживания и ремонта комплектныхтрансформаторных подстанций (КТП), распределительных пунктов (КРП),трансформаторов, одиночных приключательных пунктов (ПП) и секционирующих пунктов;ремонта воздушных и кабельных ЛЭП; ремонта электрических машин; плановыхпроверок релейной защиты, устройств защитного отключения, средств грозозащиты изаземляющих устройств.

50. Энергетик участка, смены (энергодиспетчер)организации (подразделения) должен иметь следующую техническую документацию:

схему электроснабжения объекта, на котором указываютсясиловые и электротяговые сети, места расположения электроустановок(трансформаторных подстанций, распределительных устройств, приключательныхпунктов и т.п.). Допускается раздельное нанесение сетей переменного ипостоянного тока;

исполнительные, принципиальные, монтажные схемы исхемы внешних соединений управления приводами, защиты и сигнализацииоборудования, находящегося в эксплуатации на участке;

принципиальную однолинейную схему электроснабжения сизменениями. Изменения следует наносить на однолинейные схемы не позднее чем наследующий день с записью в специальном журнале;

полный комплектэксплуатационных и должностных инструкций для персонала, находящегося поднепосредственным и оперативным руководством энергетика участка, смены(энергодиспетчера), утвержденных в установленном порядке;

журнал инструктажа побезопасному ведению работ персонала, непосредственно подчиненного энергетикуучастка, смены (энергодиспетчеру);

действующие правилаэксплуатации и безопасного выполнения работ при эксплуатации электроустановок;

списки лиц, имеющих правовыдачи нарядов-допусков на производство работ в электроустановках; списки лиц,имеющих право единоличного осмотра электроустановок; списки лиц, назначаемыхответственными руководителями, наблюдающими и производителями работ вэлектроустановках;

оперативный журнал;

журнал телефонограмм, заявоки изменений схем;

журнал распоряженийруководящего персонала;

журнал с описью электрооборудованияи ремонтного оборудования, закрепленного за участком;

журнал проверки заземленийстационарных электроустановок (по перечню, утвержденному главным энергетикомструктурного подразделения организации);

журнал осмотра и измеренияпереходного сопротивления заземления передвижных электроустановок;

журналы ремонтов и испытанийгибких кабелей с резиновой изоляцией;

журнал результатов испытанийэлектрооборудования и аппаратуры после ремонтов;

наряды на производство работв электроустановках;

перечень работ, выполняемыхв порядке текущей эксплуатации.

Утвержденные техническимруководителем графики: диагностики, технического обслуживания и ремонтаэлектрических машин технологического и вспомогательного оборудования;технического обслуживания и ремонта комплектных трансформаторных подстанций(КТП), распределительных пунктов (КРП), трансформаторов, одиночныхприключательных пунктов (ПП) и секционирующих пунктов; ремонта воздушных икабельных ЛЭП.

V.СХЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ

51. При проектировании схемэлектроснабжения объектов организации необходимо учитывать:

надежность проектируемойсхемы электроснабжения потребителей;

возможность визуальногонаблюдения за состоянием распределительных сетей на всей территории;

возможность механизацииработ по строительству и ремонту распределительных сетей;

однотипность оборудованияраспределительных сетей;

возможность ведения работ сучетом сооружения и эксплуатации в их зоне электрических сетей.

52. В каждой организациидолжны быть в наличии оформленные в установленном порядке:

схема электроснабженияобъектов обогащения (переработки) полезных ископаемых, шахт и рудников(карьеров) для нормального и аварийного режимов работы, утвержденная главнымэнергетиком организации;

схема электроснабжения вшахтах и рудниках, нанесенная на план горных работ, на которой указываютсясиловые и электротяговые сети, места расположения электроустановок(трансформаторных подстанций, распределительных устройств и т.п.), утвержденнаятехническим руководителем;

принципиальная однолинейнаясхема с указанием силовых сетей, электроустановок(трансформаторных подстанций, распределительных устройств и т.п.), а также родатока, сечения проводов и кабелей, их длины, марки, напряжения и мощности каждойустановки, всех мест заземления, расположения защитной и коммутационнойаппаратуры, уставок тока максимальных реле и номинальных токов плавких вставокпредохранителей, уставок тока и времени срабатывания защит от однофазныхзамыканий на землю, а также токов короткого замыкания в наиболее удаленнойточке защищаемой линии;

отдельная схемаэлектроснабжения для сезонных электроустановок перед вводом их в работу.

53. Все изменения вэлектроустановках, внесенные в процессе эксплуатации, должны отражаться в схемеэлектроснабжения по окончании работ за подписью ответственного лица.

Запрещается вноситьизменения в техническую документацию по электроснабжению электроустановок безсогласования с техническим руководителем.

54. В шахтах (подземныхрудниках), имеющих сильно разветвленную сеть горных выработок и большое количествоэлектрооборудования, допускается составлять принципиальную схему из отдельныхчастей:

схем с нанесением кабельнойсети напряжением выше 1000 В и стационарных установок напряжением до 1140 В ивыше, включая участковые трансформаторные подстанции;

схем с нанесением кабельнойсети напряжением до 1140 В и электроустановок каждого участка (горизонта,блока), включая участковые трансформаторные подстанции.

55. Схемы электроснабженияэлектроустановок, находящихся в ведении подрядных организаций, должны согласовыватьсяи утверждаться техническим руководителем в установленном порядке.

56. Для электроснабжениянеобходимо применять следующие уровни напряжений:

35 кВ - для распределенияэлектроэнергии и питания электроустановок;

10 кВ и 6 кВ - для распределения электроэнергии ипитания электродвигателей, электроприемников;

до 1 кВ - для питания остальных электроприемников.

57. Для электроснабжения в подземных выработкахприменяются следующие уровни напряжений:

для откатки контактными электровозами допускается применениепостоянного тока напряжением не выше 600 В. Контактная сеть постоянного токадолжна иметь положительную полярность, а рельсовые пути - отрицательную;

для питания стационарных приемников электрическойэнергии, передвижных подстанций, а также при проходке стволов допускаетсяприменение напряжения не выше 6000 В;

для питания передвижных приемников электрическойэнергии (кроме передвижных подстанций) допускается применение напряжения невыше 1140 В;

для питания ручных электрических машин и инструментов(сверл, отбойных молотков, паяльников, электропил и др.) должно применятьсянапряжение не выше 220 В;

для питания цепей управления допускается: длястационарных механизмов - напряжение до 60 В, если заводской конструкциейаппаратов предусмотрено указанное напряжение; для передвижных механизмов прикабельной проводке - не выше 42 В.

По согласованию с Госгортехнадзором России допускаетсяприменение:

для стационарных подземных подстанций напряжения до10000 В;

для питания передвижных приемников напряжения 3000 В.

58. Для питания передвижных электроустановокнапряжением до 35 кВ включительно, за исключением контактных сетейэлектрифицированного железнодорожного транспорта, следует применять сети сизолированной нейтралью.

Для сетей напряжением 6 - 10 кВ допускается заземлениенейтрали через устройства, имеющие большое сопротивление (высокоомныерезисторы, трансформаторы и др.).

59. Совместное питание потребителей шахт и карьеров спотребителями другого назначения от общей системы шин 6 - 35 кВ допускается приусловии оборудования всех отходящих присоединений, в том числе питающихсторонних потребителей селективными защитами (основной и резервной)отоднофазных замыканий на землю с действием на отключение.

60. Потребители - насосные водоотлива, постыэлектрической централизации железнодорожного транспорта и диспетчерские пунктыкарьеров - должны иметь резервный ввод или автономный источник питания.

Центральные подземные подстанции (ЦПП), людские игрузо-людские шахтные подъемные установки, вентиляторы главного проветривания,сетевые и питательные насосы котельных должны быть обеспечены питанием двумявзаимозаменяемыми кабельными линиями от разных секций одной из поверхностныхподстанций, а главные водоотливные установки - от ЦПП.

61. Допускается применение сетей напряжением до 1 кВ сглухозаземленной нейтралью для питания стационарных потребителей, расположенныхза пределами открытых горных работ (ОГР), а также питающихся от отдельныхтрансформаторов установок освещения стационарных перегрузочных пунктов, отвалови въездных (выездных) траншей, сетей СЦБ. При этом заземляющее устройство этихустановок не должно иметь гальванической связи с сетью заземленияэлектроустановок карьера с изолированной нейтралью.

62. При проектировании линий электропередачи дляэлектроснабжения карьеров следует применять глубокие вводы.

63. Потребители - шахты, главные вентиляторныеустановки, насосные водоотлива, посты электрической централизациижелезнодорожного транспорта и диспетчерские пункты карьеров - должны иметьрезервный ввод или автономный источник питания.

64. Запрещается применять схемы, допускающие пускмашин или подачу напряжения на них одновременно с двух и более пультовуправления.

Это требование нераспространяется на схемы управления вентиляторов местного проветривания (ВМП).

VI.РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА ИЭЛЕКТРИЧЕСКИЕ (ТРАНСФОРМАТОРНЫЕ) ПОДСТАНЦИИ

65. В помещенияхстационарных электрических подстанций и распределительных устройств обязательновывешиваются схемы первичной и вторичной коммутации, воздушных и кабельных сетей,инструкции для обслуживающего персонала, правила оказания первой помощипострадавшим от электрического тока, устанавливаются предупредительные знаки истенды с плакатами.

66. Вносить длинные предметы(трубы, лестницы и т.п.) в помещения распределительных устройств и работать сними вблизи электроустановок, где не все находящиеся под напряжением частизакрыты ограждениями, исключающими возможность случайного прикосновения,разрешается только под наблюдением производители работ или выделенногонаблюдателя.

67. Для присоединениястационарных и передвижных машин к питающим линиям электропередачи должныиспользоваться только заводского изготовления:

передвижные комплектныетрансформаторные подстанции (ПКТП);

комплектныераспределительные устройства (КРУ);

одиночные приключательныепункты (ПП);

распределительные пункты(РП).

68. Корпуса передвижныхтрансформаторных подстанций и распределительных пунктов должны быть выполненыиз несгораемых материалов с достаточной жесткостью конструкции, соответствующейусловиям эксплуатации, и оснащены жесткой сцепкой для их транспортирования.

69. Комплектноераспределительное устройство должно иметь:

трехполюсный выключатель(масляный, вакуумный, электромагнитный и т.п.) с приводом местного идистанционного управления, допускающим включение и отключение вручную илидистанционно с помощью электромагнитного привода;

трехполюсный воздушныйразъединитель в комплекте с заземляющими ножами;

устройства релейной защитыот токов короткого замыкания, от замыкания на землю и защиты при обрывезаземляющей жилы с действием на отключение выключателя; устройство защиты отзамыкания на землю должно быть оснащено приспособлением для проверкиисправности схемы;

ограничители коммутационныхи атмосферных перенапряжений;

индикатор высокогонапряжения (ИВН) с визуальным контролем наличия напряжения на отходящихтоковедущих частях КРУ после отключения выключателя.

70. Для ПКТП ираспределительных устройств (РУ), предназначенных для эксплуатации внепомещений, обязательно выполнение следующих требований:

надежное ограждениетоковедущих частей, нормально находящихся под напряжением;

надежное фиксированиеприводов разъединителя и выключателя во включенном и отключенном положении(невозможность самопроизвольного включения и отключения);

наличие механических указателейположения привода («Включено», «Отключено»), отчетливо видимых персоналу, инадписей, указывающих положение привода разъединителя;

наличие отметок натоковедущих частях, указывающих места наложения переносных заземлений.

71. Двери передвижных подстанций,распределительных устройств и приключательных пунктов должны иметь:

надежное запирающееустройство;

механическую блокировкумежду высоковольтными выключателями, разъединителями и дверями высоковольтныхкамер, исключающую возможность открытиядверей при включенном разъединителе, а также включение разъединителя приоткрытых дверях.

Ключи от запирающих устройств ПП не должны подходить кзапирающим устройствам ПКТП и секционирующих устройств. Ключи от запирающихустройств со стороны высшего напряжения ПКТП не должны подходить к запирающимустройствам со стороны низшего напряжения.

72. На внешней стороне корпусов, на дверцах РУ и ПКТПдолжны быть нанесены знаки безопасности, предупреждающие об опасности пораженияэлектрическим током, инвентарный номер установки и схема электрическихсоединений ячейки. Все коммутационные аппараты должны быть снабжены надписями,указывающими включаемый объект.

73. Одиночные (групповые) приключательные пункты (ПП)любых типов и передвижные ПКТП оборудуются салазками для перемещения испециальными конструкциями для подключения к проводам линий электропередачи.

74. Воздушные вводы ПП, имеющие расстояние от верхнейкромки изолятора до поверхности земли менее 2,9 м, должны быть оборудованысетчатыми ограждениями.

Расстояние от неогражденных линейных выводовнапряжением 6 - 10 кВ из ПП и ПКТП до земли (при отсутствии проезда длятранспорта под выводами) должно быть не менее 4,5 м; от воздушных вводов(выводов) напряжением 0,4 кВ - не менее 3,5 м, напряжением 35 кВ - не менее 4,75м.

75. ПКТП на стороне высшего напряжения должны иметьпредохранители для защиты трансформаторов, а на стороне низшего напряжениядолжны быть оборудованы автоматическими выключателями и аппаратами защиты отзамыкания на землю (от утечки тока). При срабатывании аппарата защиты отзамыкания на землю допускается отключение автоматического выключателя черезпромежуточное реле, если общее время отключения не превышает 0,2 с.

76. КРП напряжением выше 1000 В должны комплектоватьсяиз ячеек для наружной установки, иметь защиту от замыканий на землю имаксимально-токовую защиту, обеспечивать термическую и динамическуюустойчивость к токам короткого замыкания.

77. Корпуса РУ и ПКТП должны иметь надежное соединениес заземляющим проводом воздушной линии, выполненное из голого провода (шины,полосы, прута). Места подключения корпусов ячеек к заземляющему проводу должныбыть четко обозначены.

78. Установка ПКТП и ПП должна производиться нарасстоянии не более 10 м от опоры, к которой присоединяется воздушный ввод.

Рекомендуется подключение к одной промежуточной илиугловой опоре не более одного ПП или ПКТП. К одной концевой опоре допускаетсяподключать не более двух ПП или двух ПКТП.

Подключать два потребителя к одному индивидуальному ППне допускается.

79. Приключательные пункты с выключателем могутиспользоваться как в качестве оперативного аппарата для подключения одиночныхэлектроприемников (экскаваторов и т.п.), так и в качестве защитного аппаратагруппы электроприемников.

Приключательные пункты без выключателя (с воздушнымразъединителем) могут использоваться только в качестве оперативного аппарата.

80. Периодичность и объем осмотра, техническогообслуживания и ремонта ПКТП, КРУ, ПП, РП определяются главным энергетикоморганизации и производятся в соответствии с утвержденным графиком.

81. Лабораторная проверка аппаратуры защиты от утечекэлектрического тока должна производиться один раз в шесть месяцев.

82. Включение ПКТП, КРУ, ПП, РП при наличиинеисправностей не допускается.

При обнаружении нарушений требований безопасностиработник должен, не приступая к работе, сообщить об этом техническомуруководителю смены или диспетчеру.

83. Осмотр ПКТП напряжением выше 1000 В без отключенияот сети производится ежесменно технологическим персоналом, эксплуатирующимэлектроустановку. При питании от ПКТП нескольких потребителей осмотросуществляется лицами, назначенными ответственным за электрохозяйство участка,в ведении которого находится ПКТП.

При осмотре проверяются:

целостность конструкции корпуса и прочность егокрепления на салазках;

исправность ограждения конструкции ввода и целостностьопорных и проходных изоляторов (визуально);

исправность механических блокировочных и запирающихустройств;

наличие пломбы на реле защиты от утечек;

срабатывание автомата ввода на стороне низшегонапряжения при проверке действия реле защиты от утечек;

исправность механизмов включения автоматическихвыключателей на стороне низшего напряжения;

надежность контактов заземления и отсутствие обрывовзаземляющего проводника;

надежность крепления отходящих кабелей.

В том же объеме производится осмотр после каждогоперемещения ПКТП. Результаты осмотра записываются в оперативном журнале.

84. Производство работ по переключению приключательныхпунктов должно осуществляться по наряду-допуску.

85. Приключательные пункты должны быть установлены,как правило, на одном горизонте (уступе) с работающими горными машинами.

Допускается установка приключательных пунктов наперегрузочных пунктах и при выполнении съездов на разных горизонтах (уступах)при обеспечении безопасных условий для передвижения персонала и осмотрапитающих горные машины кабелей.

Не допускается более одного присоединения к одномуиндивидуальному приключательному пункту.

Запрещается подключение приключательных пунктов своздушным вводом к ВЛ кабелем.

86. Техническое обслуживаниеи ремонт приключательных пунктов должны включать:

ежесменный наружный осмотр(без отключения от сети), осуществляемый технологическим персоналом;

ежемесячный осмотр ПП,осуществляемый электротехническим персоналом;

плановый ремонт ПП,осуществляемый по утвержденному графику.

87. При ежесменном наружномосмотре одиночных ПП проверяются:

целостность конструкциикорпуса и прочность его крепления на салазках;

исправность и креплениеограждения конструкции воздушного ввода;

исправность дверныхзапирающих устройств;

надежность уплотнения икрепления кабеля во вводном устройстве;

надежность установки иотклонения корпуса от вертикального положения;

надежность контактовзаземления корпуса и отсутствие повреждений заземляющего проводника.

В том же объеме осмотрпроизводится после каждой передвижки ПП и производства взрывных работ.

Результаты осмотразаписываются в оперативном (агрегатном) журнале.

88. В объем ежемесячногоосмотра ПП, который осуществляется электротехническим персоналом участка,входят:

проверка контактныхсоединений электрических цепей;

проверка крепленияаппаратуры, трансформаторов тока и напряжения;

наружный осмотр состояния икрепления опорных и проходных изоляторов;

проверка выключателя итрансформатора напряжения;

проверка величинысопротивления заземления.

89. Объем планового ремонта ПП должен включать:

наружный осмотр заделки кабеля, измерениесопротивления изоляции между жилами кабеля и при необходимости перезаделкукабеля;

испытание изоляции обмоток трансформатора напряжения итрансформаторов тока;

ремонт и замену сигнальной аппаратуры, цепей вторичнойкоммутации, приборов, трансформаторов тока и напряжения;

проверку работоспособности максимально-токовой защитыи защиты от однофазных замыканий на землю;

проверку ошиновки с очисткой контактов;

проверку отсутствия следов нагрева токоведущих частей,контактов и трансформаторного железа, а также вытекания изоляционной массы втрансформаторах тока;

проверку технического состояния и регулировкуприводных механизмов выключателя и разъединителя, смазку трущихся частейпривода выключателя и шарнирных соединений привода разъединителя;

проверку световой сигнализации;

осмотр и регулировку механических блокировок;

наладку работы защиты, сигнализации и блокировочныхустройств;

ремонт и покраску токоведущих и заземляющих шин,высоковольтного разъединителя, ограждения, стойки воздушного ввода и корпусаПП.

90. Секционирующие устройства воздушных линийэлектропередачи осматриваются ответственными за электрохозяйство участков нереже одного раза в два месяца и после каждой передвижки. После передвижкиизмеряется переходное сопротивление заземления.

91. Осмотр РП без постоянного дежурства производитсяне реже одного раза в месяц электротехническим персоналом с квалификационнойгруппой не ниже III в порядке текущей эксплуатациис записью в оперативном журнале.

При осмотре РП проверяются:

состояние опорных ипроходных изоляторов;

уровень и отсутствие течеймасла масляных выключателей;

исправность механическихблокировочных устройств (визуально);

наличие измерительныхприборов и аппаратуры, входящих в комплект ячейки;

отсутствие проникновенияводы внутрь ячейки;

надежность контакта в местеприсоединения заземляющих проводников;

наличие и состояние средствиндивидуальной и противопожарной защиты.

92. Объем планового ремонтаРП должен включать:

регулировку приводовмасляных выключателей и разъединителей;

проверку техническогосостояния масляных выключателей;

проверку контактныхсоединений электрических цепей;

очистку от пыли и грязиизоляторов.

93. Результаты техническогообслуживания и ремонтов регистрируются в паспортах или журналах. В этих жедокументах регистрируют данные осмотров, производимых главным энергетикоморганизации (подразделения).

VII.ЭЛЕКТРИЧЕСКИЕ МАШИНЫ И АППАРАТЫ

94. Вновь смонтированные илиреконструированные электроустановки, а также технологическое оборудование ипусковые комплексы, питающиеся от электроустановок, должны приниматься вэксплуатацию в порядке, предусмотренном действующими нормами и правиламибезопасной эксплуатации электрооборудования.

Все электрические машины,аппараты, трансформаторы и другое электрооборудование, их взрывобезопасныеоболочки, кабели, заземления должны периодически осматриваться:

технологическим персоналом, а также дежурнымиэлектрослесарями участка - ежесменно;

техническим надзором участков - еженедельно;

главным энергетиком (главным механиком) шахты илиназначенными им лицами - не реже одного раза в 3 месяца.

При обнаружении в процессе осмотра электроустановокнеисправностей работа по их устранению должна проводиться оперативно-ремонтнымили технологическим персоналом данной установки согласно перечню работ,проводимых в порядке текущей эксплуатации. Все другие работы должны проводитьсяуполномоченными на это лицами в установленном порядке.

95. Рекомендуется применять электрические машины иаппараты, отвечающие условиям окружающей среды и режиму работы.

В условиях холодного климата (при температурах взимний период ниже -40 °С) рекомендуется применять машины и аппараты вморозостойком исполнении или применять меры по обеспечению необходимогомикроклимата путем устройства подогрева и теплоизоляции для исключениявыпадения конденсата в электрических машинах и аппаратах в нерабочем состоянии.

96. В подземных выработках должны применятьсяаппараты, электрические машины, трансформаторы и приборы в рудничномисполнении.

Допускается по согласованию с Госгортехнадзором Россиив капитальных сухих выработках шахт, не опасных по газу и пыли, применениеэлектрооборудования в нерудничном исполнении.

97. Все забойные машины в подземных выработках должныприсоединяться к сети при помощи магнитных пускателей или специальных магнитныхстанций (станций управления).

Управление этими пускателями и магнитными станциямидолжно осуществляться дистанционно с пультов, расположенных на самих машинахили вблизи от них.

Машины с многодвигательным приводом, на которых дляуправления отдельными электродвигателями установлены магнитные станции илиручные выключатели, также должны присоединяться к сети при помощи пускателей сдистанционным управлением.

Запрещается применять однокнопочные посты дляуправления магнитными пускателями, кроме случаев, когда эти посты применяютсятолько для отключения.

Мощность короткого замыкания в подземной сети рудникадолжна быть ограничена в соответствии с характеристиками установленнойотключающей аппаратуры и сечением кабелей и не должна превышать половиныпредельной отключающей способности любого из отключающих аппаратов.

98. На выключателях, контакторах, магнитныхпускателях, органах оперативного управления или в непосредственной близости отних, на лицевой стороне пультов, щитов, панелей и т.п. должна быть четкаянадпись, указывающая на включаемую машину, механизм, аппаратуру и т.д.

На электродвигателях и на приводимых ими механизмахдолжны быть нанесены стрелки, указывающие направление вращения механизма идвигателя.

На пускорегулирующих устройствах должны быть отмеченыположения «пуск» и «стоп» и т.п.

99. Защита электрических машин должна осуществляться всоответствии с требованиями действующих правил устройства электроустановок.

На шкале амперметра должна быть отмечена краснойчертой величина тока, на 5 % превышающая номинальный ток электродвигателя,обозначенный на заводской таблице.

100. Синхронные двигатели, как правило, должныэксплуатироваться в режиме генерации реактивной мощности при оптимальномзначении опережающего коэффициента мощности.

101. Перед пуском электрических машин после длительнойостановки должен быть выполнен весь объем работ, указанный в инструкции помонтажу и эксплуатации.

102. Выводы статорной и роторной обмоток должны бытьзакрыты или ограждены. Коробки выводов электрических машин и пускорегулирующейаппаратуры должны быть закрыты крышкой и надежно уплотнены. Снятие крышек вовремя работы машин запрещается.

103. Вращающиеся части машин - шкивы, муфты,вентиляторы, открытые части валов - должны быть закрыты ограждениями, снятиекоторых во время работы машин запрещается.

104. Выводы обмоток статора, якоря и полюсов должныиметь маркировку. На пускорегулирующих устройствах должны быть отмеченыположения «пуск» и «стоп».

105. Все электроприводы технологического оборудованиядолжны быть оборудованы электрической блокировкой, исключающей самозапускмеханизмов после подачи напряжения питания.

VIII.ЭКСПЛУАТАЦИЯ ЭЛЕКТРИЧЕСКИХ МАШИН И АППАРАТОВ

106. После остановки электродвигателя на ремонт спитающего кабеля на щите или сборке должно быть снято напряжение, а на приводевыключателя вывешен плакат «Не включать! Работают люди!».

Снимать плакат «Не включать! Работают люди!» ивключать машину можно только после того, как лицо, выполнявшее работы, сделаетв журнале запись об окончании работ, а лицо, принявшее работу, сделает отметкуо разрешении на включение электродвигателя.

107. Измерение сопротивления изоляции отдельныхэлектроустановок и кабелей должно производиться перед включением после монтажаи переноски, после аварийного отключения защиты, а также после длительногопребывания в бездействии, но не реже одного раза в 3 месяца.

108. Измерение сопротивленияизоляции машин постоянного тока и асинхронных двигателей напряжением до 1000 Впроизводится мегомметром с напряжением 1000 В, а выше 1000 В - мегомметром снапряжением 2500 В.

Электрические установки и кабели, сопротивлениеизоляции которых не соответствует нормам, должны быть отсоединены от сети дляпроведения мероприятий по повышению сопротивления изоляции или ремонта.

Минимальные значения величин сопротивления изоляциимашин при температуре 10 - 30 °С приведены в табл. 1 (приложение 1).

109. Сопротивление изоляции относительно землиэлектрических установок и кабелей на номинальные напряжения 127 - 1140 Впеременного тока, применяемых в шахте, должно быть не ниже следующих норм:

электродвигателей добычных и проходческих машин - 0,5МОм;

электродвигателей других шахтных машин, осветительныхтрансформаторов, пусковых агрегатов и ручных электросверл - 1 МОм;

пусковой и распределительной аппаратуры, бронированныхи гибких кабелей любой длины - 1 МОм на фазу.

110. При сопротивлении изоляции ниже 0,1 МОм сушкапроизводится внешним нагревом или продувкой сухим горячим воздухом (70 - 80°С). В качестве нагревателей могут применяться лампы накаливания,электронагревательные элементы, калориферные установки.

При сопротивлении изоляции выше 0,1 МОм сушкапроизводится электрическим током, для чего обмотка якоря с катушкамидополнительных полюсов подключается на пониженное напряжение, составляющее 3 -5 % номинального. При этом ток должен быть равен 50 - 60 % номинального.

Последовательная обмотка возбуждения машин постоянноготока должна обязательно отключаться.

111. Состояние подшипников электрических машин следуетпроверять во время эксплуатации при периодических осмотрах и ремонтах.Подшипники не должны нагреваться выше температуры, определяемойзаводом-изготовителем. Подшипниковые щиты электрических машин не должны иметьтрещин.

112. Электродвигатели должны быть немедленно отключеныот сети при:

несчастном случае (или угрозе его);

появлении дыма или огня из электродвигателя или егопускорегулирующей аппаратуры;

повышенной вибрации, угрожающей целостностиэлектродвигателя;

поломке приводимого механизма.

В инструкции, утвержденной главным энергетикоморганизации, должны быть указаны случаи, при которых электродвигатели следуетаварийно отключать, а также порядок организации устранения неисправностей изапуска электродвигателя.

113. Не допускается установка на одной электрическоймашине щеток разных марок.

114. Ящики сопротивлений, реостаты, магнитные пускателии другая аппаратура должны надежно закрепляться.

Эксплуатация оборудования при открытых дверцах шкафовуправления запрещается.

115. Техническое обслуживание и ремонт электрическихмашин и пускорегулирующей аппаратуры должны включать:

ежесменный осмотр, осуществляемый обслуживающимперсоналом;

периодический осмотр, осуществляемыйоперативно-ремонтным персоналом под руководством энергетика участка не режеодного раза в два месяца;

плановый ремонт, осуществляемый по утвержденномуграфику, в соответствии с принятой системой технического обслуживания иремонтов.

116. Выбор формы организации системы техническогообслуживания и ремонта электрооборудования зависит от характера производства,наличия служб диагностики, лабораторий неразрушающего контроля и т.д.

117. При ежесменном осмотре необходимо проверятьисправность ограждений, заземления, степень нагрева корпуса и подшипников,состояние щеточного устройства и поверхности коллектора, отсутствие искрений,оплавлений, при необходимости производить чистку и регулировку отдельныхэлементов.

118. В объем периодическогоосмотра электрических машин входят:

проверка надежностикрепления и подтяжка всего крепежа электрической машины;

очистка доступных частеймашины без ее разборки;

зачистка контактных колец иколлектора, регулировка щеточного механизма и замена щеток;

восстановление изоляцииперемычек и выводных концов;

замена или добавление принеобходимости смазки в подшипники;

проверка состояниясоединительных полумуфт на валах электрической машины и механизма.

119. В объем текущегоремонта электрических машин, кроме операций, выполняемых при периодическихосмотрах, входят:

частичная разборкаэлектрической машины с устранением повреждений обмотки, при необходимости -пропитка и сушка обмоток, покрытие обмоток лаком;

промывка подшипников, заменасмазки;

проверка исправностикрепления вентиляторов;

шлифовка контактных колец,коллектора, при необходимости - их проточка;

измерение сопротивленияизоляции обмоток статора и ротора, определение коэффициента абсорбции, при необходимости- сушка обмоток двигателей.

120. При капитальном ремонтеэлектрических машин осуществляется восстановление заводских параметров с полнойили частичной заменой обмоток, ремонтом или заменой вала ротора и измерениеомического сопротивления обмоток, зазоров между статором и ротором, проведениеиспытаний повышенным напряжением.

121. Перенос сроков плановыхремонтов может быть произведен по письменному разрешению должностного лица,утвердившего график.

122. Диагностику и плановыеремонты электрических машин, силовых трансформаторов и аппаратов рекомендуетсяпроизводить силами централизованной электроремонтной службы.

123.Трансформаторное масло, применяемое в аппаратах, необходимо испытывать наэлектрическую прочность и проверять его физико-химические свойства в сроки,приведенные в табл. 2 (приложение 1).

Если необходимо добавитьмасло в аппаратуру, оно должно быть предварительно испытано на диэлектрическуюпрочность и должен быть проведен анализ его физико-химических свойств.

Масло должно быть заменено,если анализом установлена его непригодность к эксплуатации.

124. Запрещается применять вподземных выработках при напряжении до 1140 В коммутационные и пусковыеаппараты, содержащие масло или другую горючую жидкость.

Это требование нераспространяется на контроллеры, трансформаторы, конденсаторы для накопленияреактивной энергии и реостаты, установленные в несгораемых камерах.

IX.ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ

125. Для обеспечениябезопасности металлические части электроустановок и корпусаэлектрооборудования, нормально не находящиеся под напряжением, но которые могутв случае повреждения изоляции оказаться под напряжением, должны быть надежноподсоединены к специально сооружаемым заземляющим устройствам в соответствии сдействующими правилами устройства электроустановок.

126. Заземлению подлежат:

корпуса электрическихэкскаваторов, буровых станков, насосов, конвейеров, дробилок и другихэлектроустановок, станины и кожухи электрооборудования и аппаратов(электрических машин, трансформаторов, выключателей и т.д.);

приводы электрическойаппаратуры;

каркасы щитов управления ираспределительных щитов;

металлические ижелезобетонные конструкции и кожухи стационарных и передвижных трансформаторныхподстанций, распределительных устройств и приключательных пунктов;

металлические корпуса кабельных муфт, металлическиеоболочки кабелей и проводов, стальные трубы электропроводок;

металлические, железобетонные опоры и конструкциилиний электропередачи;

корпуса прожекторов и осветительной арматуры;

барьеры, металлические решетчатые и сплошныеограждения частей, находящихся под напряжением, металлические формы, балки,площадки и другие металлические части, которые могут оказаться под напряжением;

вторичные обмотки измерительных трансформаторов, кромеслучаев, предусмотренных действующими правилами устройства электроустановок;

трубопроводы, сигнальные тросы, металлическиескреперные полки, расположенные в подземных выработках, где имеются электрическиеустановки и проводки.

Работа электроустановок с неисправным заземлениемзапрещается.

Эти требования не распространяются на расположенные вподземных выработках металлическую крепь, нетоковедущие рельсы, оболочкиотсасывающих кабелей электровозной контактной откатки, а также на металлическиеустройства для подвески кабеля.

127. Соединительные коробки, муфты и кабельныеразъемы, устанавливаемые на гибких кабелях, должны быть заземлены путемприсоединения заземляющих жил кабеля к специальным заземляющим зажимам на ихкорпусах.

128. На электроустановках, подлежащих заземлению,должны быть указаны места присоединения заземляющего провода.

129. Заземлению не подлежат:

арматура подвесных и штыри опорных изоляторов,кронштейны и осветительная арматура при установке их на деревянных опорах линийэлектропередачи и на деревянных конструкциях открытых подстанций, если это нетребуется по условиям защиты от атмосферных перенапряжений;

оборудование, установленное на заземленныхметаллических конструкциях; при этом на опорных поверхностях должны бытьпредусмотрены зачищенные и неокрашенные места для обеспечения электрическогоконтакта;

корпуса электроизмерительных приборов, реле и т.п.,установленных на щитах, шкафах, а также на стенах камер распределительных устройств;

кабельные конструкции, по которым проложены кабелилюбых напряжений с металлическими оболочками, заземленными с обоих концовлинии;

рельсовые пути на участках, выходящие за территориюподстанций, распределительных устройств.

130. Заземление стационарных и передвижныхэлектроустановок напряжением до 1000 В и выше выполняется общим, кромеэлектроустановок электрической тяги.

131. Общая сеть заземления стационарных и передвижныхмашин и механизмов должна осуществляться путем непрерывного электрического соединениямежду собой заземляющих проводников (тросов) и заземляющих жил гибких кабелей.

132. Общее заземляющее устройство должно состоять изцентрального заземлителя, магистрали заземления, заземляющих проводников иместных заземлителей.

Сопротивление общего заземляющего устройства должнобыть не более 4 Ом.

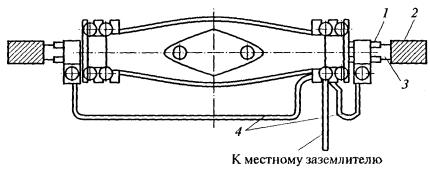

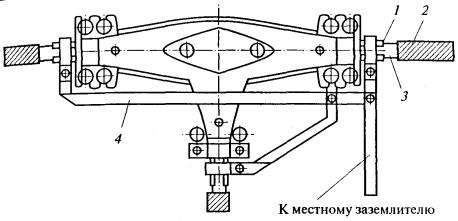

Сопротивление местного заземляющего устройства ненормируется.

Допускается работа ПКТП, ПП без местных заземлителей,при наличии в заземляющей сети дополнительного заземлителя, подключенного такимобразом, чтобы при выходе из строя центрального заземлителя или любого элементамагистрали сопротивление заземления в любой точке сети не превышало 4 Ом.

Допускается также работа передвижных электроустановокбез местных заземлителей, при условии, что самозаземление установкиобеспечивает устойчивую работу защиты от замыкания на землю. Соблюдение этихусловий должно быть оформлено утвержденным протоколом проверки релейных защит.

133. В качестве главных заземлителей рекомендуетсяиспользовать заземлители подстанций 35/6-10 кВ или КРП 6 - 10 кВ и естественныезаземлители.

С целью повышения электробезопасности использованиезаземлителей подстанций напряжением 110 кВ и выше, а также тяговых исовмещенных тягово-понизительных подстанций (независимо от их напряжения) вкачестве главного заземлителя электроустановок, питающихся от системы сизолированной нейтралью, не допускается.

134. Заземляющие устройства для электроустановок сизолированной и глухозаземленной нейтралью, корпуса которых могут иметьэлектрическую связь по металлоконструкциям, инженерным сетям и оболочкамкабелей, следует выполнять раздельно.

135. При приемке в эксплуатацию центральныхстационарных заземляющих устройств должна оформляться следующая документация:

исполнительные чертежи и схемы заземляющего устройствас указанием расположения подземных коммуникаций;

акты на подземные работы по укладке элементовзаземляющего устройства;

протоколы приемосдаточных испытаний заземляющегоустройства.

136. Заземления в районах с большим удельнымсопротивлением земли допускается выполнять в соответствии с действующимиправилами устройства электроустановок и рекомендуется использовать:

в скальных грунтах - устройство бентонитовыхзаземлителей с применением искусственной обработки смесью бентонита скомпонентами в скважинах глубиной 5 - 6 м, подготовленных для большейтрещиноватости с помощью взрыва;

в районах многолетней мерзлоты - устройствоуглубленных на 20 м и более, в зависимости от залегания подмерзлотных зон,вертикальных скважинных заземлителей с заполнением скважин грунтом и солью споливом при монтаже горячей водой (80 - 100 °С). Оголовок скважины следуетзакреплять трубой высотой 0,8 - 1,2 м.

137. В распределительных сетях до 35 кВ, выполненныхгибкими кабелями, допускается использовать в качестве магистральногозаземляющего проводника заземляющую жилу кабеля. При этом рекомендуетсяустанавливать автоматический контроль целостности заземляющей жилы кабеля.

Заземление металлических опор передвижных ВЛ иподлежащих заземлению установленных на опорах металлоконструкций, оттяжек,корпусов осветительной арматуры и устройств наружного освещения следуетвыполнять путем присоединения их к заземляющему проводнику (проводу, тросу) наопорах.

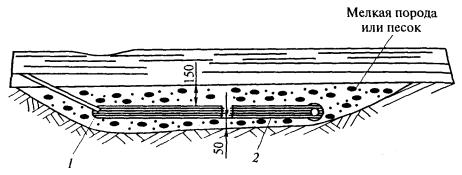

138. В местах пересечения с железнодорожными путями иавтомобильными дорогами заземляющий проводник должен подвешиваться с такимрасчетом, чтобы был исключен его обрыв движущимся транспортом. Если этоосуществить невозможно, допускается подземная прокладка заземляющего провода.

При этом магистральный заземляющий проводник (сталь круглая,полосовая, стальной канат) должен быть защищен от повреждений.

139. Средства защиты передвижных электроустановок отатмосферных перенапряжений должны заземляться путем присоединения к общемузаземляющему устройству.

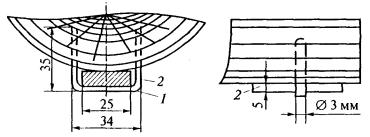

140. В качестве магистральных заземляющих проводников,прокладываемых на опорах, для стационарных и передвижных объектов рекомендуетсяприменять стальные и сталеалюминиевые провода.

Сечение магистральных заземляющих проводов изаземляющих спусков защиты от перенапряжений принимается по расчету, но неменее: стальных однопроволочных - диаметром не менее 6 мм; стальныхмногопроволочных - сечением не менее 35 мм²; сталеалюминиевых -сечением 35 мм²; алюминиевых - сечением 35 мм².

141. В качестве проводников, соединяющих магистральныезаземляющие проводники или заземляемые части электроустановок с заземлителем, припрокладке в земле (или по поверхности земли) могут применяться стальные полосы,сталь круглая или угловая.

В качестве заземляющихпроводников, соединяющих электроустановки с магистралью заземления, могутприменяться:

для стационарных иполустационарных установок - стальные, медные, алюминиевые и сталеалюминиевыепровода, стальные полосы, сталь круглая или угловая;

для передвижныхэлектроустановок - заземляющая жила питающего кабеля.

142. Соединение элементовзаземляющих устройств выполняется:

при двух стальныхсоединяемых элементах - болтовым соединением или сваркой;

при двух алюминиевыхсоединяемых поверхностях: плоских - болтовым соединением; круглых, одно- имногопроволочных - с помощью соединительных зажимов или скруткой.

Соединение медных проводов салюминиевыми и алюминиевых со стальными должно осуществляться с помощьюспециальных переходных зажимов.

143. Все присоединениязаземляющих проводников к корпусам машин, электрооборудования и аппаратам, атакже к заземлителям должны производиться сваркой или надежным болтовымсоединением.

144. Допускаетсяприсоединение корпусов экскаваторов, производящих погрузку горной массы вэлектрифицированный транспорт напряжением до 10 кВ переменного тока, к рельсамжелезнодорожных путей при одновременном отсоединении их от общей заземляющейсети карьера. При этом все работы, связанные с ремонтом, необходимо производитьпо проекту организации работ с обязательным отсоединением заземляющего троса отрельса и присоединением жилы кабеля к ПП.

Контактные сетиэлектрифицированного железнодорожного транспорта, сооружаемые в экскаваторныхзабоях, должны оснащаться быстродействующей защитой, снимающей напряжение сконтактного провода при прикосновении к нему ковша экскаватора.

Во всех случаях необходимо обеспечить контрольцелостности заземляющей жилы кабеля.

145. Измерение сопротивления общего заземляющегоустройства передвижных и стационарных электроустановок должно производиться нереже одного раза в месяц, при каждом переключении, а также после монтажа,реконструкции (переустройства) и ремонта заземляющих устройств.

Измерение сопротивления заземляющих устройствэлектроустановок в процессе эксплуатации производится специально выделеннымперсоналом.

В условиях, когда приборными средствами измерениязамер сопротивления заземляющего устройства произвести невозможно, допускаетсяс указанной периодичностью производить приборную проверку целостностизаземляющей магистрали.

Результаты осмотра и измерения заземляющих устройствпередвижных и стационарных электроустановок должны заноситься в специальныйжурнал.

Измерение сопротивления заземляющих устройствстационарных электроустановок должно выполняться в периоды наибольшеговысыхания (летом) и наибольшего промерзания (зимой) грунта.

Результаты измерения должны заноситься в специальныйжурнал.

146. Наружный осмотр всей заземляющей сети долженпроизводиться в следующие сроки:

участковыми лицами технического надзора - ежесменно(выборочно);

ответственными за электрохозяйство в пределах границучастков - 2 раза в месяц;

лицом, ответственным за электрохозяйство организации(выборочно), - ежемесячно.

147. При обнаружении обрыва или нарушения целостностизаземляющего провода работу потребителей электроэнергии необходимо прекратить исообщить об этом непосредственному руководителю и диспетчеру.

148. После производства взрывных работ должен бытьпроизведен осмотр заземляющей сети в зоне взрыва.

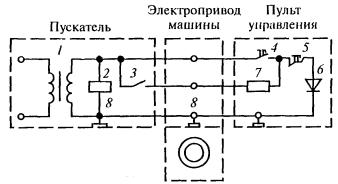

149. Для проверки непрерывности цепи заземления всетях рекомендуется использовать приборы автоматического контроля.

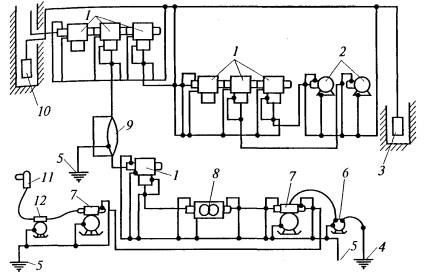

150. В подземных выработках шахтдолжна устраиваться общая сеть заземления, к которой должны присоединяться всеподлежащие заземлению объекты, а также главные и местные заземлители.

Заземление выполняется в соответствии с рекомендациямипо устройству, осмотру и измерению сопротивления шахтных заземлений (приложение2).

В подземных выработках шахт, находящихся в условияхвечной мерзлоты, а также пройденных в породах с высоким удельнымсопротивлением, заземляющие устройства допускается выполнять в соответствии сместной инструкцией, утвержденной техническим руководителем организации посогласованию с органами Госгортехнадзора. Величина общего переходногосопротивления сети заземления устанавливается в соответствии с рекомендациямипо устройству, осмотру и измерению сопротивления шахтных заземлений (приложение2).

151. Общая сеть заземления должна осуществляться путемнепрерывного электрического соединения между собой всех металлических оболочеки заземляющих жил кабелем, независимо от величины напряжения, с присоединениемих к главным и местным заземлителям.

Запрещается последовательное включение в заземляющийпроводник нескольких заземляемых частей установки.

152. В шахте следует устанавливать не менее двухглавных заземлителей, резервирующих друг друга во время ремонта, чистки одногоиз них.

Для устройства главных заземлений в шахтах должнысооружаться искусственные заземлители в зумпфах и водосборниках. Для устройстваместных заземлений должны сооружаться искусственные заземлители в штрековыхводоотводных канавах или в других местах, пригодных для этой цели.

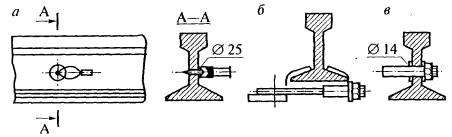

153. Токоведущие рельсы, используемые в качествеобратного провода контактной сети, должны присоединяться у тяговой подстанцииэлектровозной откатки к общей сети заземления.

154. Заземление электроустановок постоянного тока,находящихся в непосредственной близости от рельсов, необходимо осуществлятьпутем надежного подсоединения заземляемой конструкции к рельсам, используемым вкачестве обратного провода при откатке контактными электровозами.

155. При наличии в шахте нескольких горизонтовзаземляющее устройство каждого горизонта должно быть соединено с заземлителем взумпфе или в водосборнике.

156. В шахтах соляных и калийных рудников заземляющееустройство соединяется с главным заземлителем на поверхности, а в качестверезервного главного заземлителя допускается использование тюбинговой крепиствола.

157. При вскрытии месторождений штольнями и отработкеместорождений без водопритоков, а также для строящихся шахт в период проходкистволов допускается сооружать искусственные заземлители на поверхности всоответствии с действующими правилами устройства электроустановок. При этомобщее переходное сопротивление заземляющего устройства, измеренное как унаиболее удаленных от зумпфа заземлителей, так и у любых других заземлителей,не должно превышать 2 Ом.

158. В случае прокладки кабелей по скважинам главныезаземлители могут устраиваться на поверхности или в одном из водосборниковшахты.

Металлические обсадные трубы, которыми закрепленыскважины, могут быть использованы в качестве главных заземлителей.

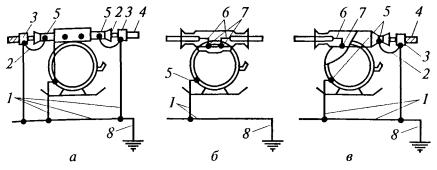

159. Каждая кабельная муфта для силовых бронированныхкабелей должна иметь местное заземление и соединение с общей сетью заземленияшахты.

160. Допускается для сети стационарного освещенияустройство местного заземления не каждой муфты, а через каждые 100 м кабельнойсети.

Для аппаратуры и кабельных муфт телефонной связи научастках телефонной сети, выполненных кабелями без брони, допускается толькоместное заземление без присоединения к общей сети заземления.

161. Заземление корпусов передвижных машин, забойныхконвейеров, аппаратов, установленных в призабойном пространстве, исветильников, подсоединенных к сети гибкими кабелями, а такжеэлектрооборудования, установленного на платформах, перемещающихся по рельсам(за исключением передвижных подстанций), должно осуществляться посредствомсоединения их с общей сетью заземления при помощи заземляющих жил питающихкабелей.

Заземляющая жила с обеих сторон должна присоединятьсяк внутренним заземляющим зажимам в кабельных муфтах и вводных устройствах.

162. Общее переходное сопротивление заземляющегоустройства, измеренное как у наиболее удаленных от зумпфа заземлителей, так и улюбых других, не должно превышать 2 Ом.

163. Персонал, работающий на электроустановках, обязанежесменно производить наружный осмотр защитных заземлений. В случаенеисправности заземления установка должна быть немедленно отключена доприведения заземления в исправное состояние.

Сопротивление заземлений необходимо измерять такжеперед включением вновь смонтированной или перенесенной установки.

164. На каждой шахте не реже одного раза в три месяцаспециально выделенными и обученными лицами должен производиться осмотр всегозаземляющего устройства, а также измерение общего сопротивления заземляющейсистемы в соответствии с рекомендациями по устройству, осмотру и измерениюсопротивления шахтных заземлений (приложение 2).

X.РЕЛЕЙНАЯ ЗАЩИТА И ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ

Защита электроустановокнапряжением выше 1000 В

165. Все линии напряжением 6 - 35 кВ, питающиеэлектроустановки, должны быть оснащены исправно действующими на отключениеустройствами защиты от многофазных замыканий и устройствами от однофазныхзамыканий на землю.

166. Релейные защиты должны удовлетворять следующимтребованиям:

защищать все электрически связанные сети потребителей;

обеспечивать надежность, селективность, быстродействиеи высокую чувствительность.

Коэффициент чувствительности для минимального режимаработы при однофазных замыканиях на землю, определяемый отношением токазамыкания к току срабатывания защиты, должен быть не менее 1,5 на основномучастке и не менее 1,2 на смежном.

167. На подстанциях, от которых наряду с другимипотребителями получают питание передвижные карьерные электроустановки, всеотходящие от подстанций линии электропередачи должны быть оснащены исправнодействующими на отключение устройствами защиты от многофазных замыканий иустройствами защиты от однофазных замыканий на землю.

В зависимости от компоновки приключательные пунктыдолжны быть оснащены следующими видами защит: селективной защитой от замыканийна землю, максимальной токовой защитой и защитой при обрыве заземляющей жилы,действующими на «сигнал» или «отключение».

168. Защита от однофазных замыканий на землю,действующая на отключение, должна выполняться, как правило, двухступенчатой.Первая ступень должна выполняться без выдержки времени. Выдержка времени защитпоследовательно включенных распределительных устройств должна возрастать помере удаления от распредустройства первой ступени. Выдержка времени междуступенями защиты должна быть не более 0,5 с.

Общее время отключения поврежденного участка первойступенью защиты от однофазных замыканий на землю должно быть не более 0,2 с,второй ступенью защиты с учетом выдержки времени - не более 0,7 с.

169. Для одиночных неразветвленных ЛЭП (трансформатор- линия - потребитель) защита от однофазных замыканий на землю с действием наотключение без выдержки времен и может выполняться одноступенчатой, сиспользованием трансформатора тока нулевой последовательности.

170. В разветвленных электрических сетях должно бытьобеспечено устройство селективной защиты, устанавливаемой:

в ПП или КРП - без выдержки времени;

на отходящих присоединениях КРП - с выдержкой временине более 0,5 с;

на отходящих присоединениях КТП или ПКТП - с выдержкойвремени не более 0,7 с.

Неселективная резервная защита должна действовать свыдержкой времени не более 1 с на отключение секции шин или питающеготрансформатора с последующим запретом автоматического включения резерва (АВР)или автоматического повторного включения (АПВ).

Устройства основной и резервной защиты должны бытьпостоянно включены в работу.

Проверка и контрольная наладка (испытание) основнойселективной защиты от замыкания на землю должны производиться не реже одногораза в шесть месяцев, а резервной - не реже одного раза в год.

171. Для повышения устойчивости работы релейной защитыот замыкания на землю, а также снижения уровней перенапряжений в электрическихсетях напряжением 6 - 10 кВ рекомендуется осуществлять заземление нейтраличерез высокоомный резистор или дельта-трансформатор.

172. Включение линий после отключения их защитой отоднофазных замыканий на землю или максимально-токовой защитой должнопроизводиться после уведомления о причине отключения и устранения повреждения впорядке, определяемом инструкцией, утверждаемой техническим руководителем.

Допускается:

однократное повторное включение (ОПВ) при срабатываниимаксимально-токовой защиты, после выяснения причин срабатывания защиты;

автоматическое повторное включение (АПВ) присрабатывании защиты от однофазного замыкания на землю при условии оснащения выключателейустройствами опережающего контроля изоляции.

173. Защита линий электрических сетей напряжением 6 -35 кВ поверхностного комплекса, не имеющих электрической связи с карьернымираспределительными сетями, выполняется в соответствии с требованиями действующихправил устройства электроустановок.

174. При защите от однофазных замыканий с действием насигнал разрешается эксплуатировать сеть с однофазным замыканием на землю втечение времени, необходимого для проведения соответствующих переключений,обеспечивающих резервное питание, безаварийного останова и т.п., но не болеедвух часов, если потенциалы на заземляющей сети (корпусах электрооборудования)не превышают длительно допустимых значений.

175. В подземных сетях напряжением выше 1140 В должнаосуществляться защита линий, трансформаторов и электродвигателей от токовкороткого замыкания и утечек (замыканий) на землю.

176. На шахтах установка защиты от замыканий на землюдолжна быть также и на линиях, питающих центральные подземные подстанции (ЦПП).

177. На отходящих линиях ЦПП защита от токов короткогозамыкания и утечек (замыканий) на землю должна быть мгновенного действия (безвыдержки времени).

178. На линиях, питающих ЦПП, допускается применениемаксимальной токовой защиты с ограниченно зависимой выдержкой времени иотсечкой мгновенного действия, зона действия которой охватывает и сборные шиныЦПП, а также защиты от замыканий на землю с выдержкой времени до 0,7 с.

179. Схема управления забойными машинами и механизмамидолжна обеспечивать:

нулевую защиту;

непрерывный контроль заземления корпуса машины;

защиту от самопроизвольного включения аппарата призамыкании во внешних цепях управления.

Для электродвигателей должна предусматриваться такжезащита от токов перегрузки.

180. Во всех случаях отключения сети защитамидопускается применение автоматического повторного включения (АПВ) однократногодействия, а также применение устройств автоматического включения резерва (АВР)при условии применения аппаратуры с блокировками против подачи напряжения налинии и электроустановки при повреждении их изоляции относительно земли икоротком замыкании.

Защита электроустановок напряжением до 1000 В

181. Сети с изолированной нейтралью напряжением до1000 В должны быть оснащены максимальной токовой защитой и защитой от утечектока на землю (реле утечки).

Допускается не устанавливать защиту от утечек тока всетях напряжением до 60 В эффективного значения включительно, питаемых ототдельной обмотки трансформатора.

182. Защита от токов утечки на стороне 220 Втрансформаторов собственных нужд подстанций и передвижных КРП, комплектуемых изшкафов КРУ 6 - 10 кВ заводского изготовления общепромышленного назначения,может не устанавливаться, если от указанных трансформаторов питаются толькоцепи управления, защиты и сигнализации, включая цепи подогрева приводов,приборов и освещение шкафов.

183. Все передвижные электроустановки до 1000 В,получающие питание от трансформаторов с изолированной нейтралью, должны иметь быстродействующуюзащиту от утечек тока на землю (корпус) с автоматическим отключениемэлектроустановки в случае возникновения в ней опасности поражения электрическимтоком, при этом общее время отключения поврежденной сети не должно превышать0,2 с.

184. Устройство защиты отутечек в электрических сетях напряжением до 1000 В электроустановокосуществляют следующим образом:

при раздельной защите отутечек тока реле утечки, защищающее цепи 380 В, устанавливается в ПКТП, а релеутечки, защищающее цепи 220 В и ниже, - непосредственно на электроустановке;

при осуществлении общейзащиты от утечек тока в цепях 380 и 220 В реле утечки устанавливается только вПКТП и подключается к цепям 380 В.

185. На экскаваторах ироторных комплексах должны предусматриваться устройства защиты от утечек сдействием на отключение без выдержки времени или устройства, ограничивающие токприкосновения до безопасной величины (отпускающих значений) с последующимавтоматическим отключением после завершения рабочего цикла или разгрузкиприводов в сетях переменного тока напряжением 127 - 380 В.

При устройстве наэкскаваторе как раздельной, так и общей защиты электрических цепей напряжениемдо 1000 В реле утечки, предназначенные для защиты цепей 380 и 220 В,устанавливаются непосредственно на экскаваторе.

186. В подземных выработкахшахт при напряжении до 1140 В должна осуществляться защита:

трансформаторов и каждогоотходящего от них присоединения от токов короткого замыкания - автоматическимивыключателями с максимальной токовой защитой;

электродвигателей и питающихих кабелей:

от токов короткого замыкания- мгновенная или селективная в пределах до 0,2 с;

от токов перегрузки или отперегрева;

нулевая;

от включения напряжения при сниженном сопротивленииизоляции относительно земли;

электрической сети от опасных токов утечки на землю -автоматическими выключателями в комплексе с одним аппаратом защиты на всюэлектрически связанную сеть (подключенную к одному или группе параллельноработающих трансформаторов).

При срабатывании аппарата защиты токов утечки должнаотключаться вся сеть, подключенная к указанным трансформаторам, за исключениемотрезка кабеля длиной не более 10 м, соединяющего трансформаторы с общесетевымавтоматическим выключателем.

Общая длина кабелей, присоединенных к одному илипараллельно работающим трансформаторам, должна ограничиваться емкостью относительноземли величиной не более 1 мкФ на фазу.

Сварочные установки переменного тока должны иметьустройство автоматического отключения напряжения холостого хода или ограниченияего до напряжения 12 В с выдержкой времени не более 0,5 с.

187. При питании подземных электроприемников споверхности через скважины допускается установка автоматического выключателя саппаратом защиты от токов утечки под скважиной на расстоянии не более 10 м отнее. В этом случае при срабатывании аппарата защиты от токов утечкиэлектроприемники на поверхности и кабель в скважине могут не отключаться, еслина поверхности имеется устройство контроля изоляции сети, не влияющее на работуаппарата защиты, а электроприемники имеют непосредственное отношение к работешахты (вентиляторы, лебедки и др.) и присоединяются посредством кабелей.

188. Устройство защиты от утечек может осуществлятьсяпо двум вариантам:

раздельная защита - реле утечки устанавливается вкаждой изолированной цепи 660, 380 и 220 В;

общая защита - реле утечки устанавливается только водной цепи, а остальные электрически связываются с ней специальнымиперемычками.

189. Защита от токов утечки может не применяться дляцепей напряжением не более 42 В, цепей дистанционного управления и блокировкикомплектных распределительных устройств (КРУ), а также цепей местного освещенияпередвижных подстанций, питающихся от встроенных осветительных трансформаторов,при условии металлического жесткого или гибкого наружного соединения их скорпусом подстанции, наличия выключателя в цепи освещения и надписи насветильниках: «Открывать, отключив от сети».

190. Требования защиты от токов утечки нераспространяются на искробезопасные цепи.

191. Во всех случаях защитного отключения допускаетсяоднократное АПВ при условии применения аппаратуры, имеющей блокировки противподачи напряжения на линии и на электроустановки с пониженным сопротивлениемизоляции относительно земли (БРУ) и после срабатывания защиты максимальноготока.

192. Величина уставки тока срабатывания релемаксимального тока автоматических выключателей, магнитных пускателей и станцийуправления, а также номинальный ток плавкой вставки предохранителей должнывыбираться согласно Инструкции по определению токов короткого замыкания, выборуи проверке уставок максимальной токовой защиты в сетях напряжением до 1140 В.

193. Запрещается применять предохранители без патронови некалиброванные плавкие вставки.

XI.ЗАЩИТА ОТ АТМОСФЕРНЫХ И КОММУТАЦИОННЫХ ПЕРЕНАПРЯЖЕНИЙ

194. Защита электрооборудования и электросетей отатмосферных перенапряжений выполняется по проекту, с учетом специфики карьеров.

195. Для защиты электроустановок напряжением 6 - 35 кВот атмосферныхперенапряжений должны применяться нелинейные ограничители перенапряжений,вентильные и трубчатые разрядники и другие средства защиты.

196. Защита от атмосферныхперенапряжений передвижных подстанций 35/6 - 10 кВ, присоединяемых как кдействующим, так и вновь сооружаемым ВЛ 35 кВ, должна осуществляться поупрощенным схемам. При этом установка тросовых молниеотводов на подходе ВЛ 35кВ к подстанции не требуется.

197. Подстанции напряжением6 - 35 кВ и комплектные распределительные пункты (КРП) напряжением 6 - 10 кВдолжны быть защищены нелинейными ограничителями перенапряжений или вентильнымиразрядниками на шинах и двумя комплектами трубчатых разрядников илиразрядниками типа РВО.

Один комплект трубчатыхразрядников устанавливают непосредственно на воздушном вводе в подстанцию илиКРП и на линейных кабельных концевых муфтах или воздушных линиях с кабельнымивводами. Второй комплект трубчатых разрядников устанавливают на воздушной линиина расстоянии трех-четырех пролетов от первого.

198. Защита от атмосферныхперенапряжений ПКТП 6 - 10/0,23 - 0,4 кВ должна выполняться вентильнымиразрядниками, устанавливаемыми с высокой стороны подстанции.

Защита ПКТП, подключенных кВЛ 6 - 10 кВ через ПП или КРП с вентильными разрядниками или ограничителямиперенапряжений, не требуется. Установка вентильных разрядников илиограничителей перенапряжений с низкой стороны ПКТП должна выполняться, еслидлина отходящей ВЛ 0,23 - 0,4 кВ превышает 500 м.

199. На подходе ВЛ 6 - 10 кВк ПКТП с пониженной импульсной прочностью изоляции трансформаторов долженустанавливаться комплект трубчатых разрядников.

200. Защита стационарных ипередвижных ВЛ напряжением до 35 кВ от прямых ударов молнии не требуется.

Защита от атмосферныхперенапряжений стационарных ВЛ должна выполняться:

в районах со слабой и умеренной грозовой активностью:

на переходах воздушная линия - кабель;

на пересечениях с другой электрической линией либо с линиямисвязи;

в районах с сильной грозовой активностью, кромевышеуказанных мест ослабления изоляции:

в местах установки линейных разъединителей;

на переходах с опор одного типа (деревянных) на опорыдругого типа (металлические, железобетонные).

201. При пересечении между собой передвижных ВЛнапряжением до 10 кВ установка трубчатых разрядников на деревянных опорах,ограничивающих пролеты пересечения, не требуется при вертикальном расстояниимежду проводами передвижных ВЛ не менее 2 м.

202. Защита от атмосферных перенапряженийэлектроприемников горнотранспортных машин должна выполняться:

для одноковшовых экскаваторов с ковшом вместимостью 13м³ и более, роторных комплексов, многоковшовых экскаваторов,отвалообразователей и транспортно-отвальных мостов - двумя комплектамивентильных разрядников или нелинейных ограничителей перенапряжений,установленных по одному в ПП и КРУ машины;

для одноковшовых экскаваторов с ковшом вместимостьюменее 13 м³ - комплектом вентильных разрядников или нелинейныхограничителей перенапряжений, установленных в ПП.

Защита от атмосферных перенапряжений электроприемниковгорнотранспортных машин не требуется, если они отключаются во время грозы.

203. В РУ 6 - 10 кВ с вакуумными выключателями принеобходимости следует выполнять защиту от коммутационных перенапряжений.

204. Выбор, монтаж, установка и эксплуатация средствзащиты от атмосферных перенапряжений электроустановок производятся всоответствии с рекомендациями заводов-изготовителей и действующими нормативамипо защите электроустановок от атмосферных перенапряжений.

205. Основным документом,определяющим места установки разрядников на территории организации, являетсяплан размещения средств защиты от атмосферных перенапряжений, составляемыйежегодно перед грозовым сезоном.

План размещения средствзащиты может совмещаться с принципиальной схемой электроснабжения, но можетвыполняться и отдельно.

Приложениями к плану должныбыть ведомость установленных трубчатых разрядников, паспорта вентильныхразрядников и других средств защиты, а также устройств их заземления.

XII.ЭКСПЛУАТАЦИЯ, ИСПЫТАНИЯ И РЕМОНТ УСТРОЙСТВ ЗАЩИТЫ

206. Проверкаработоспособности (частичная проверка) устройств первой ступени защиты отоднофазных замыканий на землю должна производиться не реже одного раза в 6месяцев, второй ступени защиты - не реже одного раза в год, защиты отмногофазных замыканий - не реже одного раза в год. В случае правильногосрабатывания защиты в указанные сроки можно считать это проверкойработоспособности.

Полные плановые проверкидолжны производиться не реже одного раза в три года. Проверки устройств защиты,как правило, должны совмещаться с ремонтом оборудования.

В случаях неправильногодействия или отказов устройств указанных защит проводятся неплановыепослеаварийные проверки для выяснения причин отказов.

207. В объем частичныхпроверок устройств защиты должны входить:

осмотр состояния аппаратурыи коммутации;

опробование действия.

208. В объем полных проверокзащит должны входить:

испытания изоляции вторичныхцепей;

внешний осмотр состояния аппаратуры защиты;

проверка уставок и времени их срабатывания;

опробование действия.

209. После производства каких-либо работ в цепях илина аппаратуре защиты должно производиться непосредственное или косвенноеопробование действия устройства защиты.

При проведении непосредственных проверокработоспособности устройств защиты от однофазных замыканий на землю проводятсяискусственные замыкания фазы на землю через эталонное активное сопротивлениевеличиной 0,5 - 1,0 кОм.

Для выполнения косвенных проверок работоспособностизащит от замыканий на землю и параметров их срабатывания рекомендуется натрансформаторах тока нулевой последовательности намотать дополнительную обмоткус числом витков 1 - 3 (не более) и зажимы вывести на клеммные колодки. Припроверках защит в дополнительную обмотку подают переменный ток.Чувствительность защит по току оценивается с учетом количества витковдополнительной обмотки.

210. Результаты проверок устройств защиты отмечаются воперативном журнале.

211. Коммутационные переключения, в том числе иотключения выключателей, разъединителей и другой аппаратуры, необходимые приналадке или проверке устройств защиты от замыканий на землю, производятсятолько оперативным персоналом.

212. Исправность действия (срабатывания) реле утечкитока должна проверяться в каждой смене перед началом работы технологическимперсоналом.

В конструкциях реле утечки должны быть предусмотреныустройства искусственного соединения фазы сети с дополнительным заземлителемчерез проверочное сопротивление, равное уставке защиты.

213. В подземных выработках шахт реле утечки токадолжны проверяться на срабатывание перед началом каждой смены лицомтехнического надзора участка либо по его указанию - электрослесарем. Аппаратзащиты с самоконтролем исправности может проверяться один раз в сутки времонтную смену.

Общее время отключения сети под действием аппаратазащиты от токов утечки должно проверяться не реже одного раза в 6 месяцев.Результаты проверки аппарата должны оформляться протоколом или заноситься вжурнал.

Автоматическая защита во всех аппаратах (как новых,так и вышедших из ремонта) перед спуском аппаратов в шахту должна подвергатьсяпроверке. Последующие проверки должны производиться не реже одного раза в год.

214. Проверку реле утечки тока в комплекте с автоматомна время их срабатывания необходимо производить при его перестановке, а такжеодин раз в шесть месяцев не менее чем двумя лицами, одно из которых должноиметь квалификационную группу не ниже IV.

Результаты проверки реле утечки тока в комплекте савтоматом на время срабатывания должны заноситься в оперативный журнал.

215. Запрещается включение электрической сети и ееэксплуатация при неисправной аппаратуре защиты.

XIII.ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ

216. Проектирование, сооружение и эксплуатациястационарных и передвижных линий электропередачи должны вестись в соответствиис требованиями действующих правил устройства электроустановок, правилбезопасности при разработке месторождений полезных ископаемых открытым иподземным способом, настоящей Инструкции.

Передвижные ЛЭП прокладываются по проекту,утвержденному техническим руководителем организации, в соответствии с планом ипрофилем трассы, выданным маркшейдерской службой.

217. В случае необходимости предусматриваетсясекционирование линий электропередачи. Установка секционирующих устройствпроизводится в соответствии с проектом.

218. Не допускаетсяразмещение на трассе линий электропередачи штабелей полезного ископаемого,отвалов породы, а также складирование других материалов.

Габариты, пересечения исближения ВЛ

219.Наименьшее вертикальное расстояние от нижнего фазного провода воздушной линии(ВЛ) электропередачи на уступе до поверхности земли при максимальной стрелепровеса проводов должно быть не менее величин, указанных в табл. 3 (приложение 1).

220.Расстояния при пересечении и сближении ВЛ с автодорогами, электрифицированнымии неэлектрифицированными железными дорогами до ближайших частей зданий игорнотранспортных машин должны быть не менее приведенных в табл. 4 (приложение 1).

221.Сечение проводов для передвижных линий электропередачи напряжением до 1000 В ивыше принимается по расчету, но не более 120 мм² - для алюминиевых и95 мм² - для сталеалюминиевых.

Для ВЛ, расположенных врайонах со скоростью ветра более 25 м/с и с толщиной гололеда 10 мм и более,рекомендуется применение сталеалюминиевых проводов.

Минимальное сечение проводовВЛ по условиям механической прочности приведено в табл. 5 (приложение 1).

222. Расстояние междупередвижными опорами определяется расчетом, но не должно превышать 50 м. Приустройстве поперечных линий (спуск с уступа на уступ) расстояние между опорами,которое не должно превышать 40 м, определяется по проекции линии нагоризонтальную плоскость.

223. При сооружениистационарных и передвижных воздушных линий электропередачи следует применятьопоры типовых конструкций.

Допускается изготовлениестоек передвижных опор из бревен и металла. Диаметр бревна в верхнем отрубе дляосновных элементов опор должен быть не менее 140 мм. Изготовление «свечек» передвижнойопоры более чем из одного бревна не допускается.

Допускается наращиваниестоек передвижных опор с помощью железобетонных пасынков, устанавливаемых вподножниках. При этом опоры дополнительно рассчитываются на устойчивость.

Для обеспечения устойчивостипередвижных опор, как правило, должны применяться железобетонные подножники.

224. На стационарных опорахВЛ допускается совместная подвеска проводов ВЛ 6 - 10 кВ, проводовосветительной сети и магистрального заземляющего провода.

При этом должны бытьвыполнены следующие условия:

провода ВЛ более высокогонапряжения должны располагаться выше проводов ВЛ низшего напряжения;

расстояние между проводамиВЛ разных напряжений должно приниматься по проекту в соответствии стребованиями для ВЛ более высокого напряжения;

крепление проводов ВЛвысшего напряжения на штыревых изоляторах должно быть двойным.

225. Напередвижных опорах совместная подвеска проводов линий электропередачинапряжением до 1000 В и выше запрещается.

Расстояния между проводамиВЛ со штыревыми изоляторами выбираются в соответствии с проектом и табл. 6(приложение 1).

Монтаж заземляющего проводапроизводится на расстоянии не менее 0,8 м от нижнего фазного провода.

Монтаж опор и проводов

226. Работы по техническомуобслуживанию, ремонту и перестройке действующих передвижных внутрикарьерныхЛЭП, а также натяжка и подключение новых линий электропередачи к источникупитания выполняются по наряду-допуску.

227. Монтаж, демонтаж,транспортировка передвижных опор должны осуществляться по проекту производстваработ с помощью специально оборудованных механизмов, обеспечивающих надежноезакрепление опор в транспортном положении.

228. Опоры передвижных ЛЭПустанавливаются на спланированныеплощадки, при этом должно быть обеспечено устойчивое положение опоры.

229. Допускается транспортирование опор в вертикальномположении трактором (бульдозером), оборудованным предохранительным устройством,предотвращающим падение опоры, по спланированной и расчищенной поверхности.

230. Подъем на опору и монтаж провода разрешаетсяпроизводить после установки опоры на месте и обеспечения ее устойчивости.

231. Натяжка провода осуществляется вручную.Натягивать провод на передвижных опорах с помощью механизмов не допускается.

232. Соединение многопроволочных проводов изоднородного металла передвижных воздушных ЛЭП напряжением свыше 1000 В можетпроизводиться с помощью специальных зажимов, сварки или скрутки, выполненной поспособу «елочка» или комбинированным способом.

233. В каждом пролете на один провод или тросдопускается не более трех соединений. При применении сварки количествосоединений не регламентируется.

234. Двойное крепление проводов должно быть выполненопри пересечении воздушных линий (ВЛ) с контактной сетью, ВЛ с ВЛ, ВЛ спостоянными технологическими дорогами, а одинарное крепление - при пересеченииВЛ с дорогами, проложенными по уступам и отвалам.

235. Все воздушные линии электропередачи в границахопасных зон на время взрывания зарядов должны быть отключены.

В плане-графике предусматриваются:

расстановка линейных бригад и линейно-монтажных машин;

лица, ответственные за безопасное производство;

время начала и окончания подготовительных работ;

порядок допуска персонала к производствувосстановительных работ;

минимально необходимый объем восстановительных работ ивремя их окончания.

236. При монтаже (демонтаже) проводов через железнуюдорогу иликонтактную сеть движение поездов должно быть прекращено, силовая, осветительная,контактная сети отключены. Перегон должен быть закрыт, и у дежурного пожелезнодорожной станции или посту должна быть сделана соответствующая запись озакрытии перегонов.

237. При монтаже проводовчерез автомобильную дорогу проезд для автомобилей должен быть закрыт.

Техническое обслуживание иремонт ЛЭП

238. Осмотр состоянияпередвижных ЛЭП производится в соответствии с утвержденным графиком:

лицами горного надзора -ежесменно (выборочно);

ответственными заэлектрохозяйство участков, в пределах закрепленной территории, - 2 раза вмесяц;

ответственными заэлектрохозяйство подразделений, в пределах закрепленной территории, - 1 раз вмесяц.

239. Результаты ежесменногоосмотра линий электропередачи записываются в журнал выдачи нарядов напроизводство работ (технологическому персоналу), а в случае аварийногосостояния сообщаются энергетику смены (диспетчеру) в форме телефонограммы суказанием фамилии, должности передавшего.

Результаты еженедельного иежемесячного осмотра линий электропередачи записываются в книгу нарядов илиспециальный журнал.

240. В объем осмотровпередвижных линий электропередачи входит проверка:

габаритных параметров линий(визуально);

отсутствия боя, ожогов,трещин изоляторов, состояния крепления проводов на изоляторах (визуально);

отсутствия обрывовпроволочек, следов оплавления на проводах, набросов на фазных и заземляющихпроводах (визуально);

состояния опор, целостностикреплений элементов основания, грузов и оттяжек опробованием без подъема наопору;

отсутствия «схлестывания»проводов при ветре;

отклонения опоры отвертикали;

наличия и состоянияпредостерегающих плакатов и других постоянных знаков на опорах.

241. Внеочередные осмотрыпроизводятся после отключения линии от действия защиты и после грозы.

242. Ремонтников, ведущихремонт (переустройство) передвижных линий, рекомендуется обеспечить следующимиинструментами и защитными средствами: когтями монтерскими, поясамипредохранительными с карабином, перчатками диэлектрическими, указателяминапряжения, штангами оперативными, штангами для наложения переносных заземленийв комплекте с заземлением, мегомметром на напряжение 2500 В.

Организация работ попереключению линий электропередачи

243. Работы по переключениямдействующих передвижных внутрикарьерных ЛЭП, а также монтаж проводов (натяжка)и подключение новых линий электропередачи к источнику питания выполняются понарядам-допускам в порядке, утвержденном техническим руководителем организации.

244. В соответствии с планомтрассы до начала работ по переключению ЛЭП-6 - 10 кВ должна быть произведенапланировка трассы. Выставление опор, приключательных пунктов и КТП производитсяэнергетической службой в присутствии лица технического надзора.

245. Не допускается подъемна опору и производство присоединений на опорах передвижных ЛЭП-6 - 10 кВ безпроверки состояния опор и их устойчивости, а также технического состоянияприключательных пунктов и КТП.

Устойчивость опорпроверяется визуально (проверка отклонения опоры от вертикали). Проверкасостояния передвижных опор на загнивание производится методом инструментальной(приборной) проверки или простукиванием не реже одного раза в полгода.

246. Производитель работможет приступить к работе после оформления ответственным руководителем работнаряда-допуска, получения разрешения на начало производства работ от лицаоперативного персонала и выполнения на месте работ технических мероприятий,обеспечивающих безопасность.

247. В составе бригады,выполняющей работы на передвижных ЛЭП-6 - 10 кВ, должно быть не менее двух лиц:производитель работ с квалификационной группой не ниже IV и член бригады сквалификационной группой не ниже III.

Оперативно-ремонтномуперсоналу структурного подразделения разрешается производить оперативныепереключения в распредустройствах без постоянного обслуживающего персонала впределах зоны обслуживания.

248. Заявка на отключениелинии и получение разрешения на начало производства работ может осуществлятьсяпо радиосвязи, телефону или нарочным.

249. Сообщения и указаниянарочным передаются в письменной форме, с подписью передающего.

250. Проведение радио- ителефонных переговоров по производству оперативных переключений (подача заявок,получение уведомлений и сроки хранения записей служебных переговоров)производится в соответствии с установленным в организации порядком.

Переговоры о переключенияхдолжны записываться на регистратор служебных переговоров и фиксироваться воперативном журнале у энергодиспетчера.

XIV.КАБЕЛЬНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ

251. Для питаниястационарных и передвижных установок должны применяться кабели и изолированныепровода в соответствии с проектом и требованиями действующих правил устройстваэлектроустановок.

Для карьеров, расположенных в зоне холодного климата(при температуре в зимний период ниже -40 °С), следует применять кабелихолодостойкого исполнения.

252. Кабели, находящиеся в опасной зоне припроизводстве взрывных работ, должны быть убраны на время взрыва в безопасноеместо или защищены от повреждения.

253. Для обеспечения надежной работы гибкого кабеляпередвижные механизмы с электроприводом должны оснащаться навеснымикабелеприемными устройствами с диаметром барабана, равным не менее 20 диаметрамкабеля, и емкостью не менее 200 м.

254. Запрещается перемещение кабеля волоком по почве сприменением механизмов.

Допускается производить перемещение кабеля с помощьюковша экскаватора или механизмов с применением приспособлений, исключающихповреждение и волочение кабеля.

255. При подноске кабеля, находящегося поднапряжением, обслуживающий персонал обязан пользоваться диэлектрическимиперчатками (рукавицами) или специальными устройствами с изолирующимирукоятками.

256. Запрещается погрузка горной массы экскаватором«через кабель» без надежной защиты кабеля от механических поврежденийпросыпавшимся материалом.

257. При прокладке кабельных линий, питающих передвижныеэлектроустановки, должна исключаться возможность примерзания кабеля, ударов ираздавливания кусками горной массы, наезда на него транспортных средств.

258. В местах пересечения с железнодорожными путями иавтодорогами кабель должен быть защищен от повреждений прокладкой его подземлей в трубах, коробах, желобах и др. Размеры защитных устройств должныпревышать ширину железнодорожных путей или дорог не менее чем на 2 м в каждуюсторону.

259. На обводненных участках кабель должен быть поднятна «козлы», расстояние между которыми не более 10 м, и располагаться надповерхностью воды на высоте не менее 0,3 м.

260. У механизмов, неснабженных кабелеприемным барабаном, излишек кабеля должен быть разложен навыровненной площадке вне рабочей зоны механизма петлями с расстоянием в светумежду соседними ветвями не менее 0,2 м.

261. Гибкий кабель воизбежание выдергивания из вводного устройства электропотребителей должен бытьзакреплен приспособлением, обеспечивающим радиус изгиба на выходе не менее пятидиаметров кабеля.

262. Для прокладки кабелейэлектроснабжения допускается использовать наклонные конвейерные стволы,галереи, а также другие сооружения.

На участках, где возможнымеханические повреждения, необходимо прокладывать кабели в защитных коробах.

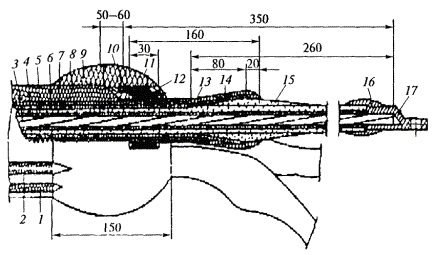

263. Соединение отрезковкабелей между собой должно быть выполнено с вулканизацией оболочки кабеля или спомощью кабельных штепсельных разъемов.

Допускается соединениекабелей с помощью специальных соединительных муфт (соединительных коробок) илиприключательных пунктов с кабельными вводами и выводами.

264. Соединительные иконцевые муфты штепсельного типа для гибких кабелей должны иметь не менее пятиконтактов: три силовых, один для заземляющей и один для вспомогательной жилыкабеля. При разъединении муфт вначале должен размыкаться контакт длявспомогательной жилы, затем контакты силовых жил и в последнюю очередь контактдля заземляющей жилы.

265. Для передачи ираспределения электрической энергии в подземных выработках должны применятьсякабели с оболочками или защитными покровами, не распространяющими горение:

для стационарной прокладкипо горизонтальным и наклонным (до 45°) выработкам - бронированные кабели всвинцовой, поливинилхлоридной или алюминиевой оболочке;

стационарно установленныеэлектродвигатели, имеющие вводные устройства и рассчитанные только на вводгибкого кабеля, допускается присоединять к пусковым аппаратам с помощью гибкихкабелей с резиновой или пластмассовой негорючей оболочкой;

для питания передвижныхмашин и механизмов, а также для электроустановок в очистных блоках, в сетяхнапряжением 380 - 660 В - гибкие экранированные кабели;

для присоединенияпередвижных участковых подстанций - бронированные кабели с проволочной илиленточной броней;

для осветительных проводок вшахтах, не опасных по газу, - бронированные, а также небронированные споливинилхлоридной или алюминиевой оболочкой в сплошном поливинилхлоридномшланге и гибкие кабели с резиновой оболочкой.

266. В случае применения надействующих шахтах и горизонтах бронированных кабелей с наружным джутовым(горючим) покровом последний должен сниматься с участков кабелей, проложенных вкамерах, а броня должна покрываться специальным лаком, предохраняющим ее откоррозии.

267. Запрещается применениекабелей с алюминиевыми жилами или в алюминиевой оболочке в шахтах, опасных погазу или пыли.

268. Запрещается прокладкасиловых кабелей по наклонным стволам и уклонам, подающим свежий воздух иоборудованным рельсовым транспортом, а также по вертикальным стволам сдеревянной крепью.

269. Для контрольных цепей ицепей управления при стационарной прокладке по вертикальным и наклонным (суглом наклона свыше 45°) выработкам должны применяться контрольныебронированные кабели; в горизонтальных выработках - контрольные кабели сленточной броней, гибкие контрольные и силовые кабели. Для передвижных машиндолжны применяться гибкие кабели или вспомогательные жилы силовых гибкихкабелей.

270. Допускается выполнениелинии сигнализации и связи полевыми проводами в шахтах, не опасных по газу ипыли, для устройств сигнализации и связи, питаемых напряжением не выше 24 В.

Для местных линий связи взабоях допускается применение гибких контрольных кабелей,а также вспомогательных или гибких силовых экранированных кабелей.

271. Для питающих кабельныхлиний напряжением до 1140 В, по которым проходит суммарный ток нагрузкипотребителей, должны, как правило, применяться кабели одного сечения.Допускается для этих линий применение кабелей с различными сечениями жил приусловии обеспечения всех участков линии защитой от токов короткого замыкания.

272. В местах ответвления отмагистральной питающей линии, где сечение жил кабеля уменьшается, долженустанавливаться аппарат защиты от токов короткого замыкания ответвления. Отпитающей линии допускается иметь ответвления длиной до 20 м, еслиобеспечивается защита от токов короткого замыкания аппаратом магистральнойлинии.

273. Применениераспределительных коробок без установки на ответвлениях к электродвигателямаппаратов защиты допускается только для многодвигательных приводов при условии,если кабель каждого ответвления защищен от токов короткого замыкания групповымзащитным аппаратом.

Прокладка кабелей вподземных горизонтальных выработках и выработках с углом наклона до 45°

274. Кабели должныпрокладываться по кабельным конструкциям и располагаться на высоте, недоступнойдля повреждения транспортными средствами, при этом должна исключатьсявозможность срыва кабеля с конструкции.

275. При прокладке одиночныхкабелей допускается подвешивать их на скобах, деревянных колышках, брезентовыхлентах, металлических элементах крепи.

276. Расстояние междуточками подвески кабеля должно быть не более 3 м, а между кабелями - не менее 5см.

277. На отдельных участкахвыработок при необходимости прокладки кабеля по почве кабель должен бытьзащищен от механических повреждений прочными ограждениями из несгораемыхматериалов. Прокладка кабеля через перемычки вентиляционных и противопожарныхдверей, а также вводы кабелей в электромашинные камеры и подстанции и выводы ихдолжны осуществляться с помощью труб (металлических, бетонных и т.п.).Отверстия труб с кабелями в них должны быть уплотнены.

Запрещается прокладка двух иболее кабелей в одной трубе.

278. Прокладка кабелей связии сигнализации в шахтах должна производиться на стороне выработки, свободной отсиловых кабелей, а в случае невозможности выполнения этого требования - нарасстоянии не менее 0,2 м от силовых кабелей.

Прокладка кабелей ввыработках с углом наклона более 45°

279. Подвеска кабелей должнапроизводиться с помощью приспособлений, разгружающих кабель от действиясобственного веса. Расстояние между местами закрепления кабеля в наклонныхвыработках не должно превышать 5 м, а в вертикальных выработках - 7 м.Расстояние между кабелями должно быть не менее 5 см.

Приспособления длязакрепления кабеля должны исключать опасность повреждения кабеля и его брони.

280. При прокладке кабеля поскважине он должен быть прочно закреплен на стальном тросе. Скважина,пробуренная по неустойчивым породам, должна быть закреплена обсадными трубами.

281. При монтаже кабеля сленточной броней до постоянного его закрепления он должен быть прикреплен кстальному тросу во избежание растягивания кабеля под действием собственноговеса.

Прокладка гибких кабелей срезиновой изоляцией

282. Гибкие кабели,находящиеся под напряжением, должны быть растянуты и подвешены нежестко.

Запрещается держать гибкиекабели под напряжением в виде «бухт» и «восьмерок».

Это требование нераспространяется на те случаи, когда условиями ведения горных работ иконструкцией машины (кабельные электровозы, подвесные насосы и др.)предусматривается запас гибкого кабеля под напряжением на специальном барабанеили тележке.

283. Запрещается совместнаяпрокладка кабелей и вентиляционных резиновых труб. Последние должныпрокладываться на противоположной стороне выработки.

284. В очистных камерахсоляных и калийных шахт допускается прокладка гибких кабелей, питающихэлектросверла, по откосу полезного ископаемого на длину до 60 м.

285. Ближайшая к машинечасть гибкого кабеля, питающего передвижные механизмы, может быть проложена попочве на длину не более 30 м, причем кабель должен быть уложен так, чтобы былаисключена опасность повреждения его движущейся машиной.

Допускается прокладкагибкого кабеля, питающего самоходное оборудование, по почве выработки на длину более30 м, если конструкция машины и условия горных работ исключают возможностьподвески к машине ближайшей части кабеля.

Для самоходных машин,имеющих специальные кабельные барабаны (кабелеукладчики), работающие почелночной схеме, допускается прокладка гибкого кабеля по почве.

286. После окончания работыпередвижных механизмов гибкий кабель должен быть отключен на ближайшемраспределительном пункте.

Соединение кабелей

287. Поврежденный кабельдолжен быть немедленно отключен. Осмотр силовых и осветительных гибких кабелейв течение смены производится лицами, обслуживающими электроустановки.

288. Соединение кабелей смашинами и аппаратами производится только посредством муфт. Кабельные вводы вмуфтах должны быть надежно уплотнены. Неиспользованные кабельные вводы должныиметь заглушки.

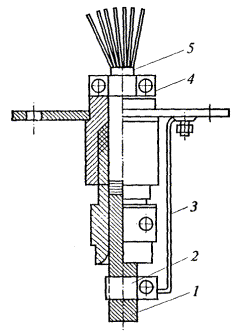

289. Запрещается присоединение жил кабелей к зажимамтрансформаторов, электродвигателей и аппаратов без применения наконечников илидругих равноценных приспособлений, предотвращающих расчленение проволочек жилкабелей.

290. Не допускается присоединение нескольких жилкабелей к одному зажиму (пускателя, трансформатора и др.), если конструкциейзажима такое присоединение не предусмотрено.

291. Запрещается применение гибких кабелей сневулканизированными счалками. Не допускается вешать на кабель лампы,инструмент и другие предметы.

292. На гибких кабелях для передвижных механизмовдопускается иметь не более четырех вулканизированных счалок на каждые 100 мдлины кабеля.

293. Допускается соединение между собой штепсельнымимуфтами гибких кабелей, требующих разъединения в процессе работы.

Кабели должны соединяться муфтами заводскогоизготовления так, чтобы растягивающие усилия передавались только на наружнуюоболочку кабеля, а не на токоведущие части. Вес муфты не должен передаваться накабель.

294. Штепсельные муфты должны иметь электрическуюблокировку, исключающую соединение или рассоединение кабеля под напряжением.

295. Контактные пальцы штепсельных муфт при размыканиицепи должны оставаться без напряжения, для чего они должны монтироваться накабеле со стороны токоприемника (электродвигателя).

296. Соединение бронированного кабеля с гибким всиловых цепях производится через зажимы аппарата (пускателя, автомата).Допускаются соединения посредством шинных коробок или соединительных муфтзаводского изготовления.

297. Для осветительных, сигнальных и контрольныхпроводок допускается применение распределительных ящиков, соединительных итройниковых муфт.

Техническое обслуживание иремонт кабелей

298.Все работы с кабелем (ремонт, соединение, испытание повышенным напряжением,подключение, отключение) должны производиться специально обученнымэлектротехническим персоналом в соответствии с требованиями завода-изготовителяи настоящей Инструкции (приложение 3).

299. Производство работ поконцевым заделкам, ремонту и соединению кабеля в условиях карьеров допускаетсятолько после отсоединения его от приключательного пункта и разрядки отостаточных зарядов путем наложения переносного заземления.

300. Осмотр кабелей,питающих электроустановки передвижных электропотребителей, производится:

технологическим персоналом -ежесменно;

электротехническимперсоналом - ежемесячно.

Магистральные кабельныелинии должны осматриваться электротехническим персоналом не реже одного раза вмесяц.

301. При ежесменном осмотрекабеля проверяют: правильность его прокладки по трассе, отсутствие порывов итрещин на глубину оболочки, проколов и срезов на маневровом участке (20 м отвводного устройства), смятий от наезда транспортных средств или падения глыбпороды и других механических повреждений наружной шланговой оболочки.

Результаты ежесменногоосмотра заносятся в оперативный журнал.

302. В объем ежемесячногоосмотра входят: работы, предусмотренные ежесменным осмотром, и осмотр концевыхзаделок кабеля, при котором проверяется наличие озонных трещин на поверхностиизоляции токопроводящих жил, степень загрязнения изоляционных промежутковконцевых заделок.

Результаты ежемесячногоосмотра заносятся в оперативный журнал.

303. Перед вводом вэксплуатацию кабеля на концах его должны быть выполнены концевые заделки,включающие заделку шланга, заделкуизоляции основных жил, напрессовку (напайку) наконечников или подготовку концовжил под специальные зажимы.

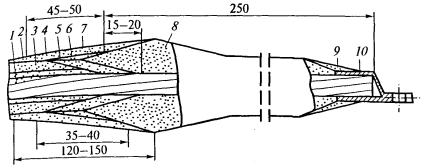

304. Заделка основных жил должна предотвращать:перекрытия при напряжениях не менее номинального линейного, а также привозможных внутренних перенапряжениях;

значительное снижение уровня изоляции;

коронные разряды на каждой жиле и между жилами принапряжении не менее номинального линейного;

возможность проникновения влаги и пыли внутрь кабеля.

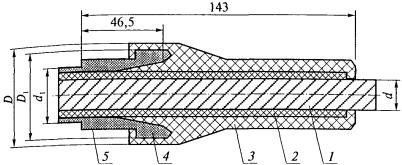

При выполнении заделки с помощью концевых эластомерныхмуфт допускается заделку торца оболочки не выполнять, если вводное устройствоисключает попадание воды в кабель.

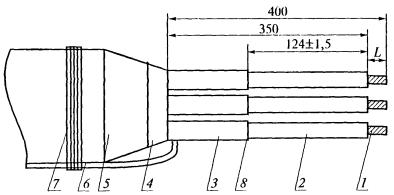

305. Длина жил в концевой заделке кабеля определяетсяконструкцией, размерами вводного устройства электрооборудования, расположениемв нем присоединительных шпилек и должна быть не менее 350 мм.

Радиус изгиба изолированных жил во вводных устройствахдолжен быть по возможности максимальным, особенно на границе электропроводящегоэкрана с изоляцией.

306. Крепление кабеля во вводном устройстве должноисключать прикосновение изолированных частей токоведущих жил друг к другу, ктоковедущим и заземленным частям.

307. На предприятии, имеющем в постоянной эксплуатацииболее 1000 м гибких резиновых кабелей на напряжение выше 1000 В или более 2000м гибких резиновых кабелей на напряжение до 1000 В, рекомендуется организоватьслужбу для ремонта кабелей.

308. Вулканизационные аппараты должны быть заводскогоизготовления и отвечать требованиям безопасного выполнения работ обслуживающимперсоналом.

309. Перед вводом в эксплуатацию кабель с выполненнымиконцевыми заделками, как новый, так и отремонтированный, должен быть испытанповышенным напряжением.

Изоляция новых и отремонтированных кабелей с концевымизаделками на напряжение до 1000 В должна выдерживать испытательное напряжениене ниже 2500 В в течение 1 мин.

Изоляция новых кабелей на напряжение 6 кВ с концевымизаделками и кабелей, находящихся в эксплуатации, а также отремонтированных,должна выдерживать испытательное напряжение не ниже 12 кВ выпрямленного тока втечение 5 мин.

310. Периодические испытания кабелей производятся нереже одного раза в год. При периодических испытаниях у кабеля проверяютцелостность жил и экранирующей оплетки. При наличии обрывов кабель кэксплуатации не допускается.

Результаты испытаний изоляции и состояниеконструктивных элементов кабеля должны фиксироваться в журнале.

311. Каждый кабель, находящийся в эксплуатации, должениметь надежно закрепленную бирку с номером на одном из разделываемых концов. Вжурнал заносят данные о состоянии нового кабеля и результаты его последующихремонтов и испытаний, в этом же журнале делается отметка об исключении кабеляиз эксплуатации (списание).

Форма журнала учета, ремонта и испытаний кабелейопределяется ответственным за электрохозяйство организации.

312. При подготовке высоковольтного кабеля на 6 - 10кВ к испытанию необходимо:

отключить кабель от сети, отсоединить кабель от приключательногопункта и разрядить;

установить предупредительные плакаты «Стой!»,«Напряжение!» и выставить контрольные посты вдоль трассы кабеля;

осмотреть шланговую оболочку для выявления наружныхповреждений и последующего ремонта;

тщательно осмотреть концевые заделки для контролячистоты поверхности силовых жил, при обнаружении трещин произвести ремонт;

проверить целостность силовых и заземляющих жил,экранирующих оплеток, после чего заземляющую жилу соединить с экранирующимиоплетками на обоих концах кабеля;

измерить сопротивление изоляции силовых жилмегомметром на напряжение 2500 В, после каждого измерения необходимо произвестиразрядку жилы на «землю».

313. Испытательноенапряжение прикладывается поочередно к каждой жиле кабеля. Две другие жилы,экраны и заземляющая жила в момент испытания соединяются между собой изаземляются, повышение выпрямленного напряжения производится плавно соскоростью не более 0,5 кВ/с. При достижении испытательного напряжения следуетпостоянно следить за величиной тока утечки. При возрастании тока утечки илипоявлении импульсных толчков допускается увеличение испытательного напряженияна 0,5 - 2,0 кВ/с с целью пробоя дефектного участка изоляции.

314. Если при испытаниикабеля не последует пробоя изоляции, то испытанный кабель считается годным кэксплуатации. Отсчет показаний микроамперметра производится на последней минутеиспытания.

315. Снятие испытательногонапряжения производится плавно. После отключения испытательного аппарата отсети производится разрядка испытанной жилы с помощью заземляющей штанги.

316. Испытание гибкихвысоковольтных кабелей на 6 - 10 кВ повышенным напряжением производитсяспециально обученными лицами, одно из которых должно иметь квалификационнуюгруппу не ниже IV.

При периодических испытанияхкабеля на напряжение до 1000 В с помощью мегомметра работы могут выполнятьсяодним обученным лицом с квалификационной группой III.

317. Определение местаповреждения в кабеле любым из методов (индукционным, акустическим, емкостнымили методом петли) разрешается проводить только после отключения кабеля отпитающей сети и разряда остаточных электрических зарядов на землю.

XV.ОСВЕЩЕНИЕ

318. Для питанияосветительных сетей, а также осветительных устройств на передвижных машинах,механизмах и агрегатах должна применяться электрическая система с изолированнойнейтралью при линейном напряжении, как правило 220 В.

319. При примененииспециальных осветительных установок для освещения отвалов и автодорог внекарьера, а также стационарных перегрузочных пунктов, при питании от отдельныхтрансформаторных подстанций в сети с заземленной нейтралью разрешаетсяприменение напряжения выше 220 В.

320. Допускается применениесетей с глухозаземленной нейтралью напряжением до 1 кВ для питания от отдельныхтрансформаторов установок освещения стационарных перегрузочных пунктов иотвалов, въездных (выездных) траншей, специальных осветительных установок исетей сигнализации, централизации и блокировки (СЦБ). При этом заземляющееустройство этих установок не должно иметь гальванической связи с изолированнойнейтралью.

321. Техническоеобслуживание осветительных установок должно производиться при снятомнапряжении.

Замена ламп и светильников,ремонт элементов осветительной сети (замена крюков, штырей и изоляторов,перетяжка проводов и др.), расположенных на опорах контактной сети, должныпроизводиться по наряду-допуску.

Технические осмотры иремонты осветительных установок должны проводиться, как правило, в сроки,регламентированные для КТП.

322. Техническоеобслуживание осветительных установок с пусковыми устройствами производится понаряду-допуску не менее чем двумя лицами, одно из которых должно иметьквалификационную группу не ниже IV, а другое - не ниже III.

323. Пусковые устройстваосветительных установок должны иметь на лицевой стороне двери обозначения овеличине напряжения, опасности поражения электрическим током, инвентарныйномер, а на внутренней стороне двери - принципиальную схему.

324. Наружная территориядолжна освещаться светильниками и прожекторами, установленными, как правило, напередвижных или стационарных опорах (мачтах). Они могут быть металлическими,железобетонными или деревянными.

325. На стационарных опорахконтактной сети постоянного тока напряжением до 1650 В включительно допускаетсяподвеска проводов электрического освещения и светильников только для освещенияобъектов железнодорожного транспорта. При этом должны быть выполнены следующиеусловия:

провода линий освещенияподвешивают выше контактного провода на противоположной от него стороне опоры;

расстояние от контактного проводадо проводов освещения должно быть не менее 1,5 м;

изоляторы осветительной сетивыбираются по напряжению контактной сети.

326. Ремонт осветительнойсети (замена крюков, штырей и изоляторов, перетяжка проводов и др.) долженпроизводиться при снятом напряжении как с контактной, так и с осветительнойсети.

327. Не допускается подвескапроводов электрического освещения и светильников на передвижных опорахконтактной сети.

328. Запрещаетсяиспользование источников света без защитной осветительной арматуры.

329. Освещение мест работыпередвижных установок должно производиться прожекторами и светильниками,установленными на самих машинах.

330. Для питаниясветильников местного стационарного освещения с лампами накаливания должноприменяться напряжение:

в помещениях без повышеннойопасности - не выше 220 В;

в помещениях с повышеннойопасностью и особо опасных - не выше 42 В.

331. Допускается напряжениедо 220 В включительно для светильников специальной конструкции:

являющихся составной частьюаварийного освещения, получающего питание от независимого источника тока;

устанавливаемых в помещенияхс повышенной опасностью (но не особо опасных).

332. Металлическая арматурасветильников напряжением выше 42 В должна быть надежно заземлена.

333. В помещениях сповышенной опасностью и особо опасных при установке светильников с лампаминакаливания над полом ниже 2,5 м необходимо применять светильники специальнойконструкции либо использовать напряжение не выше 42 В. Это требование нераспространяется на светильники, обслуживаемые с кранов или с площадок,посещаемых только квалифицированным персоналом.

334. Если светильникирасположены в цехах на большой высоте, обслуживание их возможно с помощьюкранов, при этом работа должна выполняться электротехническим персоналом в диэлектрическихперчатках и в присутствии второго лица.

335. Светильники слюминесцентными лампами на напряжение 127 - 220 В допускается применять дляместного освещения при условии недоступности их токоведущих частей дляслучайных прикосновений. Их следует устанавливать не ниже 2,5 м.

336. Применение впроизводственных помещениях открытых (незащищенных) люминесцентных ламп недопускается, за исключением помещений, не предназначенных для длительногопребывания людей.

В помещениях сырых, особосырых, жарких и с химически активной средой применение люминесцентных ламп дляместного освещения допускается только в арматуре специальной конструкции.

337. Питание светильников нанапряжение 42 В и ниже должно осуществляться от трансформаторов с электрическираздельными обмотками первичного и вторичного напряжения.

338. В помещениях особоопасных, а также при особо неблагоприятных условиях, когда опасность пораженияэлектрическим током усугубляется теснотой, неудобством положения работающего,соприкасающегося с большими металлическими, хорошо заземленными поверхностями(работа в котлах, баках, цистернах и т.п.), для питания ручных и переносныхсветильников необходимо применять напряжение не выше 12 В.

339. При приготовлениирастворов флотореагентов для местного освещения разрешается пользоваться толькопереносными лампами напряжением не выше 12 В.

340. Штепсельные розетки ивилки 12 - 36 В должны отличаться и не должны подходить к розеткам и вилкам 127- 220 В.

Присоединение переносныхсветильников напряжением 12 - 36 В должно осуществляться при помощи гибкихшланговых проводов.

Освещение лампами, питаемымиот электрической сети в подземных выработках

341. Для питания подземныхосветительных установок необходимо применять напряжение (линейное) не выше 127В.

Для стационарноголюминесцентного освещения допускается линейное напряжение 220 В.

342. Для освещенияпредупредительных плакатов допускается использование напряжения до 275 В отконтактного провода.

343. Для питаниясветильников в подземных выработках должны применяться трансформаторы только врудничном исполнении.

344. В зданиях подъемноймашины, главной вентиляционной установки, компрессорной, надшахтных зданияхстволов, котельных, в административно-бытовых комбинатах должнопредусматриваться аварийное освещение от независимого источника питания.

Во всех перечисленныхзданиях, кроме зданий подъемных машин, допускается применение для аварийногоосвещения индивидуальных аккумуляторных светильников.

345. В шахтах должныприменяться светильники в рудничном исполнении. Допускается применение дляосвещения ламп без арматуры напряжением не выше 24 В.

XVI.КОНТАКТНАЯ СЕТЬ

346. Устройство контактной(тяговой) сети должно соответствовать действующим требованиямнормативно-технической документации по безопасной эксплуатации электроустановокоткрытых горных работ.

347. Устройства тяговой сетидолжны обеспечивать:

бесперебойноеэлектроснабжение и надежный токосъем при заданных скоростях движения вклиматических условиях, определяемых расчетными нормами для района расположенияорганизации;

удобство обслуживания иуправления контактной сетью;

надежную работу устройств ибезопасность обслуживающего персонала при производстве работ.

348. Требования настоящегораздела распространяются на устройства контактной сети постоянного токанапряжением 1650 и 3300 В и переменного тока напряжением 10,5 кВ на шинахтяговых подстанций, смонтированных как на стационарных, так и на передвижныхопорах.

349. В службе контактнойсети должна вестись и регулярно корректироваться следующая техническаядокументация:

исполнительный планконтактной сети, на котором показывается расположение тяговых подстанций,постов секционирования, секционных разъединителей и пультов управлениядистанционными приводами, пересечения с другими линиями электропередачи,воздушными линиями связи, автодорогами и другими коммуникациями;

схема питания исекционирования контактной сети с указанием мест пересечения с другими линиямии коммуникациями;

документация установленныхформ;

все руководящие инструкции,положения и приказы;

журнал для записи сведений осодержании защитных средств, монтерских поясов, когтей, блоков, штанг и другихприспособлений;

альбом типовых паспортовконструкций контактной сети и монтажных деталей;

журнал проверки знанийперсоналом контактной сети действующих правил безопасности при эксплуатацииэлектроустановок и контактной сети электрифицированных железных дорог,устройств электроснабжения автоблокировки и настоящей Инструкции.

350.Величины наибольших и наименьших напряжений на токоприемниках локомотивов и нашинах тяговых подстанций при максимальной нагрузкедолжны соответствовать величинам, указанным в табл. 7 (приложение 1).

351. Для питания контактныхсетей электрифицированных железных дорог допускается применение системы сзаземлением одной фазы или средней точки тягового трансформатора. При этомзаземлитель должен сооружаться за пределами контура защитного заземленияподстанции.

Провода, опоры и арматура

352. Выбор сечения и маркипроводов тяговой сети, проверка проводов на токи короткого замыкания и нагревпроизводятся в соответствии с действующими правилами на проектированиепромышленного транспорта.

353. Тип контактной подвескина перегонах, станциях и тупиках должен быть выбран в зависимости от принятойскорости движения поездов, схемы подвески проводов и технологических условийработы транспорта на рассматриваемых участках путей предприятия.

В зависимости от наибольшейскорости движения принимаются следующие системы подвески проводов:

простая подвеска - напередвижных путях карьеров и отвалов и на особых участках стационарных путей(под бункерами, погрузочными люками, внутри цехов и т.п.) при скоростяхдвижения не более 15 км/ч;

простая компенсированнаяподвеска - на всех постоянных путях при скорости движения не более 50 км/ч;

цепная полукомпенсированнаяподвеска - при скоростях движения более 50 км/ч. Выбор цепной подвески долженбыть обоснован технико-экономическими расчетами.

354. Применение разнотипныхконтактных подвесок (простых и цепных) на подъездных путях карьеров недопускается.

Если для перегоновподъездных путей предприятий проектируется простая компенсированная подвеска,то такая же подвеска должна быть и на всех станционных путях.

Если на перегонах проектируетсяцепная подвеска, то на главных путях станций может быть принята как цепная, таки простая компенсированная подвеска. На остальных путях станций следуетприменять простую компенсированную подвеску. Стыкование простой и цепнойподвесок должно выполняться на главных путях перегона при подходе к станции ванкерном участке, половина которого работает как цепная, а половина - какпростая подвеска.

355.Высота подвески проводов контактной сети принимается в соответствии с даннымитабл. 8 (приложение 1).

356. Высота подвескиконтактного провода над уровнем головки рельса на передвижных железнодорожныхпутях при боковой подвеске должна быть не менее 4400 мм.

357. Приустановке опор контактной сети расстояние от оси пути до внутренней грани опорыдолжно соответствовать данным табл. 9 (приложение 1).

358.Для применяемых на открытых горных работах конструкций подвесок постояннойконтактной сети максимальные величины пролетов приведены в табл. 10 (приложение 1), а для боковой контактнойсети на передвижных путях карьеров и отвалов - в табл. 11 (приложение 1).

359. На линиях контактнойсети могут применяться металлические, железобетонные или деревянные опоры.

На линиях бокового токосъемадолжны применяться отдельно стоящие передвижные опоры на железобетонных,металлических или деревянных основаниях. Устойчивость передвижных опорконтактной сети обеспечивается пригрузкой железобетонными плитами или грунтом.

Расстояние от оси пути добокового контактного провода в зависимости от типа бокового токоприемникаэлектровоза и применяемого типа экскаватора должно быть 2,9 - 4,5 м.

360. Вкачестве контактного провода должны применяться профилированные медные проводастандартных сечений, допустимые величины натяжений которых приведены в табл. 12 (приложение 1).

361.Допустимый износ контактных проводов и высота сечения оставшейся части проводовприведены в табл. 13 (приложение 1).

362. Разрешаетсяиспользовать опоры стационарной контактной сети напряжением до 3 кВ постоянноготока для подвески проводов питающих и отсасывающих линий, освещенияжелез-подорожных путей, станций и постов в соответствии с нормамитехнологического проектирования электрифицированного железнодорожноготранспорта.

363. Подвеска проводов ВЛ 6- 10 кВ, а также линий освещения и связи на опорах передвижной контактной сетине допускается.

364. Запрещаются пересеченияконтактной сети воздушными линиями с использованием опор контактной сети вкачестве опорных конструкций.

365. Части контактной сети,находящиеся под напряжением (фиксаторные и натяжные изоляторы в фиксирующихтросах и анкеровках проводов, подвесные и опорные изоляторы контактной сети),должны быть расположены от ближайшей поверхности опоры не менее чем:

на 800 мм для контактнойсети постоянного тока;

на 1000 мм для контактнойсети переменного тока.

Это требование нераспространяется на опоры с изолированными консолями, а также при переменномтоке на фиксаторные изоляторы и врезные в фиксирующих тросах.

366. На передвижных путяхпри погрузке состава думпкаров многоковшовыми портальными экскаваторамирасстояние между подвижным составом и проводом (в свету) должно быть не менее800 мм; если это расстояние менее 800 мм, на боковых окнах электровоза следуетустраивать защитное ограждение.

367. Сопряжения анкерныхучастков (неизолирующие и изолирующие), а также воздушные стрелки должныобеспечивать плавный переход полоза токоприемника с контактного провода одногоанкерного участка на контактный провод другого без нарушения токосъема и безснижения установленной скорости.

Длина рабочей частипереходного участка контактной сети с линии центрального токосъема на линиюбокового токосъема (и наоборот) и с линии бокового токосъема с одной стороныпути на линию бокового токосъема с другой стороны пути должна быть не менее 40м.

На конце перехода со сторонылинии центрального токосъема должен устанавливаться знак «Конец центральнойконтактной сети».

На конце контактного проводаустанавливается знак «Конец контактной подвески».

В местах повышеннойопасности устанавливают знаки «Красная стрела» или плакат «Внимание, опасноеместо».

Переходные опоры в пределахизолирующих сопряжений обозначают чередующимися тремя черными и тремя белымиполосами. В этом месте остановка локомотива с поднятым токоприемником запрещена.

368. В местах переходов сцентральной подвески на боковую контактные провода должны подвешиваться суклоном:

провод центральной подвески1/50 (0,02);

провод боковой подвески 1/25(0,04).

369. Воздушные стрелкидолжны быть выполнены таким образом, чтобы обеспечивался плавный и надежныйпереход по ним токосъемника во всех направлениях. Воздушные стрелки выполняютсяфиксированными с пересечением контактных проводов.

Допускается применениенефиксированных воздушных стрелок на второстепенных путях.

Устройство воздушных стрелокбез взаимного пересечения контактных проводов не допускается.

370. Работа на контактнойсети, находящейся под напряжением, проводится по нарядам-допускам, с вышек,смонтированных на автодрезине либо на специальной платформе, или с передвижныхлестниц с изолированными площадками.

Не допускается производствокаких-либо работ на контактной сети во время дождя, тумана, мокрого снега игрозы.

371. В каждой группеработающих на контактной сети должен быть руководитель, ответственный за безопасностьработ, имеющий не менее чем IV квалификационную группу поэлектробезопасности.

Секционирование контактнойсети

372. Контактная сеть должнаразделяться на отдельные участки (секции) при помощи воздушных промежутков(изолирующих сопряжений), нейтральных вставок и секционных изоляторов.Нейтральные вставки и секционные изоляторы должны устанавливаться нагоризонтальных участках пути.

Схема электрического питанияи секционирования контактной сети должна предусматривать бесперебойное питаниевсех секций сети в условиях нормальной эксплуатации, а также при ремонте иавариях и сети - работу транспорта на основных путях организации.

Устройство и расположениенейтральных вставок должны обеспечивать безостановочное следование поездов усигнального знака, ограждающего нейтральную вставку.

373. Схема секционированиядолжна предусматривать выделение в секции:

путей перегонов и главныхпутей станций;

путей, предназначенных дляпогрузочных и разгрузочных работ;

передвижных путей на рабочихгоризонтах карьеров;

передвижных путей на уступахотвалов вскрышных пород;

путей, на которыхпроизводится осмотр крышевого оборудования электровозов.

374. Контактные сети напередвижных путях отвалов, вскрышных и добычных уступах карьеров должны, какправило, питаться от отдельных фидеров. От одного фидера разрешается питать неболее трех погрузочных фронтов в карьере или трех разгрузочных фронтов наотвале.

Допускается питаниеконтактных сетей передвижных путей от электрической перемычки с центральнойконтактной сети через разъединитель.

375. Распределительные постымогут быть стационарными или передвижными. Стационарные и передвижныераспределительные посты с более чем четырьмя отходящими линиями должны иметьдва ввода от тяговой подстанции.

376. Питаниесекционированных участков контактной сети путей, предназначенных для осмотракрышевого оборудовании электровозов, экипировочных и отстойных путейэлектровозов должно предусматриваться через секционный разъединитель сзаземляющим ножом.

377. Секционирование боковойконтактной сети (в карьерах, на отвалах, под бункерами) должно осуществлятьсятаким образом, чтобы при отключенном разъединителе питающей линии илиэлектрической питающей перемычки с центральной сети на боковую исключаласьвозможность попадания напряжения на боковую сеть.

378. Пункты секционированияконтактной сети должны размещаться на прямолинейных участках или кривыхбольшого радиуса, а в особо трудных условиях - на уклонах, не превышающих 10 %.

379. В пунктахсекционирования с нейтральными вставками должна быть предусмотрена возможностьподачи питания на нейтральную вставку от контактного провода одного изсекционированных участков.

380. При разработке схемыпитания и секционирования контактных сетей переменного тока для полногоиспользования номинальной мощности тягового трансформатора необходимостремиться к равномерной загрузке фаз.

В местах раздела фаз питаниядолжны предусматриваться пункты секционирования с нейтральными вставками.

381. Обесточенныенейтральные вставки и пункты секционирования с секционными изоляторами, имеющиенейтральные вставки, должны ограждаться знаками: «Отключи ток», «Включи ток».

382. Разъединители сприводом в пунктах питания и секционирования стационарной контактной сети, атакже в выводах воздушных питающих линий из тяговых подстанций должны располагатьсяна высоте не менее 6 м от уровня головки рельсов (или от поверхности земли).

Разъединители с приводом впунктах секционирования и питания передвижной контактной сети должнырасполагаться не ниже уровня подвески контактного провода.

Приводы секционныхразъединителей контактной сети в отключенном положении должны быть заперты назамки, имеющие специальные ключи. Каждый привод должен иметь присвоенный номер,четко написанный на его крышке.

Секционные разъединители, неимеющие приводов, должны устанавливаться не ниже 3,6 м от поверхности земли.

Присоединение разъединителейк контактной сети выполняется голыми гибкими медными проводами. Количествосоединительных проводов выбирается по номинальному току питающей линии (но неменее двух для каждого сечения).

383. В питающем пунктеразъединитель должен присоединяться ко всем контактным проводамсекционированного участка или все контактные провода должны соединяться междусобой электрическими соединителями из голого гибкого медного провода.

384. На электрифицированныхлиниях постоянного тока и при наличии автоблокировки на электрифицированныхлиниях переменного тока рельсовые стыки и междупутные соединители на постоянныхпутях должны иметь приваренные стыковые электрические соединители из гибкогомедного провода сечением не менее 70 мм² для постоянного и 50 мм²для переменного тока с поверхностью контакта в месте приварки не менее 250 мм².

На передвижных путяхкарьеров и отвалов стыковые рельсовые электрические соединения не ставятся.

385. На электрифицированныхлиниях, оборудованных автоблокировкой с двуниточными цепями, параллельныесоединения рельсовых нитей на каждом пути осуществляются дроссель-трансформаторами, установленными у изолированныхстыков. Параллельное соединение путей обеспечивается специальными проводниками,установленными между средними точками путевых дроссель-трансформаторов черездва дроссельных стыка на третий.

На электрифицированных путях, где рельсовые нити неиспользуются для автоблокировки или электрической централизации, должны бытьустановлены междурельсовые и междупутные соединители соответственно черезкаждые 250 - 300 м и 500 - 600 м.

На станциях с однониточными рельсовыми цепями СЦБмеждупутные соединения электротяговых рельсовых нитей производятся в горловинахстанций у входных сигналов, пунктах присоединения отсасывающих проводов, уподстанций и через каждые 400 м пути.

386. Все рельсовые пути, не используемые для движенияэлектровозов, должны быть отделены от электрифицированных путей устройствомизолированных стыков.

Заземление и защита

387. Заземлению подлежат металлические конструкции:

мостов, путепроводов, пешеходных мости ков,светофоров, искусственных сооружений, зданий, гидроколонок, опорных конструкцийгазопроводов и других трубопроводов, находящихся на расстоянии менее 5 м отконтактной сети постоянного тока и 10 м от контактной сети переменного тока;

металлических опор контактной сети; конструкцииавтоматических анкеровок и приводов секционных разъединителей, расположенных нажелезобетонных и деревянных опорах стационарной и передвижной контактной сети;

приводов компенсаторов, установленных на деревянныхопорах;

всех металлических сооружений, расположенных в зоневлияния контактной сети однофазного переменного тока, на которых могутвозникнуть опасные наведенные напряжения.

388. Заземление опорконтактной сети и других, находящихся вблизи сооружений может выполняться какиндивидуальными, так и групповыми заземляющими проводниками, присоединяемыми ктяговым рельсам или к средним точкам путевых дроссель-трансформаторов автоблокировки.

Групповые заземления должныприменяться для опор контактной сети, устанавливаемых в местах, где затрудненапрокладка индивидуальных заземлений или возможно их повреждение.

Групповое заземление опорконтактной сети не должно превышать длины 300 м стального троса и 400 мбиметаллического, при этом стыковые соединения рельсов должны быть закрепленыне менее чем 4 болтами.

Высота подвески тросагруппового заземления должна быть не менее 5 м.

389. Контактные сети карьерадолжны иметь максимально-токовую защиту от перегрузок и коротких замыканий,действующую на отключение выключателя без выдержки времени. Для защиты фидеров,питающих контактную сеть переменного тока, допускается выдержка временисрабатывания защиты, достаточная для отстройки защиты от бросковнамагничивающего тока при включении главного трансформатора тягового агрегатабольшой единичной мощности.

390. Отходящие от тяговойподстанции и распределительного пункта тяговые сети должны быть защищены отатмосферных и коммутационных перенапряжений.

На внутрикарьерных тяговыхсетях, находящихся на третьем и ниже уступах (считая от уровня естественнойдневной поверхности), установка разрядников не требуется.

391.Наименьшее расстояние от токоприемника электровоза или от находящихся поднапряжением элементов контактной сети до заземленных участков частейподдерживающих конструкций зданий и инженерных сооружений (мостов,путепроводов, бункеров и др.) приведены в табл. 14 (приложение 1).

Техническое обслуживание иремонт

392. Осмотр воздушных стрелок спроверкой крепления зажимов должен производиться не реже одного раза в месяц.

Вертикальные и горизонтальные габариты контактногопровода проверяются не реже одного раза в год, а на участках с неустойчивымсостоянием пути (при оползнях, при свежей насыпи и т.д.) - три раза в год иобязательно в начале весны (потепление, таяние снега).

Ежегодно должны производиться комплексные сезонныеосмотры контактной сети, при которых отдельные узлы и детали подвергаютсятщательному осмотру и проверке (табл. 15, приложение 1).

Проверку и регулировку роговых разрядников проводят пошаблону, зазор искрового промежутка устанавливает электротехническаялаборатория предприятия.

393. Текущий ремонт контактной сети предусматриваетпроверку технического состояния оборудования, регулирование, чистку, смазку изамену отдельных изношенных деталей и узлов, замену поврежденных взрывамистоек, выправку или замену деформированных кронштейнов и фиксаторов, дефектациюи замену изоляторов.

Текущий ремонт передвижной контактной сети совмещают сее передвижкой на новое место по мере отработки забоя.

394. Все вновь смонтированные, перенесенные илипередвинутые контактные сети должны быть проверены до открытия движенияпроездом на электровозе. В случае обнаружения нагрева питающих проводов изажимов необходимо принять меры к устранению неисправностей.

395. Машинистов электровозов необходимо оповещать обовсех изменениях в схемах контактной сети и об изменениях участков переключениятокоприемников. Эти изменения должны фиксироваться работниками служб контактнойсети в специальной книге предупреждений у дежурной подстанции и на оперативнойсхеме.

396. Запрещается подъемтокоприемника под консолями и воздушными стрелками контактной сети на ходупоезда. Подъем токоприемника должен производиться с таким расчетом, чтобыкасание лыжи к контактному проводу происходило в середине пролета.

Проезжая секционный изоляторс нейтральной вставкой, машинист должен выключить тяговые двигателиэлектровоза, а при проезде секционного изолятора, разделяющего зоны питанияодноименной фазы одной подстанции без нейтральной вставки, выключать тяговыедвигатели электровоза необязательно.

С обеих сторон нейтральныхвставок необходимо устанавливать предупредительные сигналы.

397. Схема питания исекционирования контактной сети и все изменения в ней должны утверждаться вустановленном порядке. Копия схемы должна быть включена втехнико-распорядительный акт станции.

398. Все работы наконтактной сети должны выполняться с наложением заземлений на местепроизводства работ.

399. Секционныеразъединители переключают по приказу энергодиспетчера или лица, уполномоченногона это распоряжением.

Лицо, получившееутвержденный энергодиспетчером приказ на переключение разъединителя, обязановыполнять его лично, согласовав с дежурным по станции или диспетчером. Безразрешения можно отключать разъединитель только в аварийном случае.

Отключение и включениесекционных разъединителей, не имеющих приводов, должны производитьсяизолирующими штангами.

400. Порядок пропускаподвижного состава с негабаритным оборудованием по электрифицированным участкамустанавливает технический руководитель организации в соответствии сдействующими правилами технической эксплуатации железнодорожного транспорта.

401. Работа наэлектрифицированных путях, выполняемая с применением железнодорожного крана,разрешается по разработанным проектам организации работ.

Контактная сеть в подземныхвыработках

402. Запрещается в шахтах применение сетей сглухозаземленной нейтралью трансформаторов, за исключением специальныхтрансформаторов, предназначенных для питания преобразовательных устройств дляконтактных сетей электровозной откатки.

Подсоединение других потребителей и устройств к такимтрансформаторам и питаемым от них сетям, кроме случаев, предусмотренныхнастоящими Правилами, запрещается.

403. Сечение контактного медного провода должно бытьне менее 65 мм².

Запрещается эксплуатация контактного провода, износкоторого превысил 30 %, - для провода сечением 100 мм² и при износеболее 20 % - для проводов сечением 65 и 85 мм².

404. Высота подвески контактного провода должна бытьне менее 1,8 м от головки рельса. На посадочных и погрузочно-разгрузочныхплощадках, а также в местах пересечения выработок, по которым передвигаютсялюди, с теми выработками, где имеется контактный провод, высота подвески должнабыть не менее 2 м.

Расстояние от контактного провода до навала руды илипороды в вагоне должно быть не менее 200 мм.

Контактный провод в околоствольном дворе на участкепередвижения людей до места посадки в вагонетки должен быть подвешен на высотене менее 2,2 м, а в остальных выработках околоствольного двора - не менее 2 мот уровня головки рельсов.

На время спуска и подъема смены рабочих контактныйпровод должен отключаться на участке от ствола до посадочного пункта,расположенного в околоствольном дворе.

405. На территории промышленной площадки шахты илиштольни высота подвески контактного провода допускается не менее 2,2 м отуровня головки рельса при условии, что откаточные пути не пересекают проезжих ипешеходных дорог.

В местах пересечения дорог высота подвески должнасоответствоватьправилам устройства наземных электрифицированных железных дорог.

406. Подвеска контактногопровода в подземных выработках должна производиться эластично (на оттяжках).Расстояние между точками подвески контактного провода не должно превышать 5 мна прямолинейных и 3 м на криволинейных участках пути.

В местах подвески расстояниеот контактного провода до верхняка крепи должно быть не менее 0,2 м. Расстояниеот токоприемника электровоза до крепи выработки также должно быть не менее 0,2м.

407. В местах, где требуетсясохранение высоты подвески контактного провода (пересечение с уклонами, переходчерез вентиляционные двери), он должен подвешиваться жестко.

408. Оттяжки контактногопровода с обеих сторон его должны быть изолированы от троллейдержателя, приэтом расстояние от троллейдержателя до каждого из изоляторов должно быть неболее 0,3 м.

Троллейдержатель должен бытьс изолированным болтом.

409. Контактная сеть должнабыть секционирована выключателями, расстояние между которыми не должнопревышать 500 м. Секционные выключатели должны устанавливаться также на всехответвлениях контактного провода.

В контактных сетяхдвухколейных и многоколейных участков допускается параллельное соединениеконтактных проводов при помощи выключателей.

Допускается применениесекционных разъединителей и автоматических выключателей.

При питании контактной сетиот нескольких подстанций сети должны быть изолированы одна от другой.

410. Контактная сеть должнабыть оборудована устройствами или аппаратурой защиты от поражения людейэлектрическим током.

Ввод в действие указанныхсредств защиты людей от поражения электрическим током устанавливается главныминженером организации (предприятия) по согласованию с органамиГосгортехнадзора.

Контактные электровозыдолжны иметь устройства для уменьшения искрообразования на токоприемнике, а вконтактных сетях электровозной откатки, кроме того, должно применятьсяограждение контактного провода в местах особо опасных по условиям поражениятоком.

411. В выработках, в которыхподвешен контактный провод, через каждые 200 м и на пересечениях их с другимивыработками и закруглениями должны находиться светящиеся надписи «Берегисьпровода». Такие надписи должны быть вывешены также в районе противопожарныхскладов, инструментальных, электроподстанций и других машинных камер.

412. При контактной откаткедля уменьшения сопротивления на стыках рельсовых путей, элементах стрелочныхпереводов и крестовин должны устанавливаться электрические соединители.

Все нити рельсовых путейоткаточной выработки не реже чем через каждые 50 м должны иметь надежноеэлектрическое соединение между собой проводником, сопротивление которогоэквивалентно сопротивлению медного провода сечением не менее 50 мм².

413. Все рельсовые пути, непредназначенные для откатки контактными электровозами, в местах соприкосновенияс токоведущими рельсами должны быть электрически изолированы от последних вдвух точках, отстоящих одна от другой на расстоянии максимально возможной длинысостава.

414. Работы на контактнойсети должны производиться по наряду-допуску в присутствии второго лица,находящегося в непосредственной близости от места работы.

415. В шахтах (рудниках),опасных по газу или пыли, ремонт аккумуляторных электровозов, связанный свскрытием электрооборудования, за исключением замены плавких вставок,разрешается производить только в электровозном депо.

Электровозы должны бытьоборудованы блокировками, исключающими вход в высоковольтную камеру и выход накрышу электровоза при поднятом токоприемнике.

416. Ремонт и осмотроборудования, расположенного на крыше тягового агрегата или электровоза, должныпроизводиться в депо или на специально выполненном пути (участке пути) собязательным снятием напряжения и заземлением контактной сети.

Осмотр и ремонтоборудования, вспомогательных машин, тяговых двигателей и аппаратуры на тяговыхагрегатах или электровозах вне депо должны производиться с соблюдениемследующих условий:

тяговый агрегат илиэлектровоз остановлен и заторможен ручным тормозом и установлены тормозныебашмаки;

вспомогательные машины иаппаратура выключены;

дизель на дополнительнойсекции тягового агрегата остановлен;

токосъемники опущены изаземлены, краны, подающие воздух к приводам токосъемников, закрыты;

реверсивная рукоятка и ключщитка управления сняты;

щитки вспомогательных машини токосъемников заблокированы;

быстродействующийвыключатель выключен.

После полной остановкивспомогательных машин главный разъединитель и разъединитель вспомогательныхцепей должны быть отключены разъединительной штангой.

Ключ от щитков управления ирукоятка реверсивного механизма перец началом работ должны передаваться лицу,производящему работу.

Машинист электровоза дажепри нулевом показании вольтметров должен убедиться в том, что токосъемникиопущены.

417. Для приготовленияраствора электролита и заливки им аккумуляторов должны применяться специальныеприспособления, предохраняющие от разбрызгивания и разливания электролита. Приэтом рабочие должны пользоваться защитными очками, резиновыми перчатками ифартуками. В зарядной камере должны быть нейтрализующие растворы и порошки наслучай ожога тела электролитом.

418. Зарядные камеры должныбыть оборудованы устройствами, обеспечивающими механизированный съем ипостановку батарейных ящиков электровозов.

Запрещается зарядкааккумуляторных батарей непосредственно на электровозе.

419. Допускается настроящихся шахтах, горизонтах с общим количеством электровозов не более двухзарядка в зарядных камерах аккумуляторных батарей непосредственно наэлектровозе.

420. Во время зарядкиаккумуляторных батарей крышка батарейного ящика должна быть снята, а крышкигорловин аккумуляторов открыты. Аккумуляторы и батарейный ящик разрешаетсязакрывать только после прекращения газовыделения из аккумуляторов, но не раньшечем через 1 ч после окончания зарядки.

Перед выпускомаккумуляторной батареи из зарядной должна быть проверена изоляция ее от корпусабатарейного ящика. Сопротивление изоляции одной батареи должно быть не менее10000 Ом. Запрещается ставить под зарядку неисправные или загрязненныеаккумуляторные батареи. Батарейный ящик во время зарядки должен быть заземлен.

421. Во время зарядкиаккумуляторных батарей запрещается пользоваться в помещениях зарядных камероткрытым огнем.

422. В шахтах (рудниках),опасных по газу или пыли, электрооборудование в зарядной камере должно быть вовзрывобезопасном исполнении.

423. Допускается применениеаккумуляторных пробников в нормальном исполнении, но измерение напряжения имиразрешается производить не ранее чем через 10 мин после снятия крышки сбатарейного ящика.

Приложение 1

Таблицык Инструкции по безопасной эксплуатации электроустановок в горноруднойпромышленности

Таблица 1 (п. 108)

Таблица 2 (п. 123)

Таблица 3 (п. 219)

Таблица 4 (п. 220)

Таблица 5 (п. 221)

Таблица 6 (п. 225)

Таблица 7 (п. 350)

Таблица 8 (п. 355)

Таблица 9 (п. 357)

* Для удаленных боковых токоприемников.

Таблица 10 (п. 358)

Таблица 11 (п. 358)

Таблица 12 (п. 360)

Таблица 13 (п. 361)

Таблица 14 (п. 391)

Таблица 15 (п. 392)

Приложение 2 (п. 150)

РЕКОМЕНДАЦИИПО УСТРОЙСТВУ, ОСМОТРУ ИИЗМЕРЕНИЮ СОПРОТИВЛЕНИЯ ШАХТНЫХ ЗАЗЕМЛЕНИЙ

I. Общие положения

1. Заземление установокосуществляется с помощью специальных заземляющих устройств, состоящих иззаземлителя и заземляющих проводников.

2. Заземлители разделяютсяна главные и местные.

3. Главные заземлителиустанавливаются в зумпфах, водосборниках шахты. Местные заземлителиустанавливаются в штрековых сточных канавах или же в других, пригодных для этойцели местах.

4. На шахте необходимоустанавливать не менее двух главных заземлителей (в зумпфе и водосборнике),один из которых является резервным на время ремонта или чистки другого.

Главные заземлители спомощью стальной полосы (троса) сечением не менее 100 мм²соединяются с заземляющим контуром (сборными заземляющими шинами)околоствольных электромашинных камер и центральной подземной подстанции.Заземляющий контур выполняется из стальной полосы сечением не менее 100 мм².

5. Местные заземлителидолжны устраиваться в следующих пунктах:

в каждой распределительнойили трансформаторной подстанции, а также в каждой электромашинной камере, заисключением центральной подземной подстанции и околоствольных электромашинныхкамер, заземляющие контуры которых соединены с главными заземлителямизаземляющими проводниками;

у каждого стационарного илипередвижного распределительного пункта;

у каждого индивидуальноустановленного выключателя или распределительного устройства;

у каждой кабельной муфты.Допускается для сети стационарного освещения устраивать местное заземление недля каждой муфты или светильника, а через каждые 100 м кабельной сети;

у отдельно установленныхмашин.

6. При установке одногозаземлителя на группу заземляемых объектов должны применяться сборныезаземляющие проводники (шины), выполняемые из стали или меди с минимальнымсечением соответственно 50 или 25 мм². Эти сборные шиныподсоединяются к местному заземлителю с помощью полосы (троса). Требования кматериалу и сечению полосы те же, что и к сборным шинам.

7. Каждый подлежащийзаземлению объект должен присоединяться к сборным заземляющим проводникам(шинам) или заземлителю при помощи отдельного ответвления из стали сечением неменее 50 мм² или из меди сечением не менее 25 мм². Дляустройств связи допускается присоединение аппаратуры к заземлителям стальнымили медным проводом сечением соответственно не менее 12 и 6 мм².

Заземление должно бытьвыполнено так, чтобы при отсоединении отдельных аппаратов и машин от заземленияне нарушалось заземление остального оборудования.

Последовательноеприсоединение заземляющих объектов к сборным заземляющим проводникам илизаземлителям запрещается, кроме кабельных муфт и светильников в сетистационарного освещения.

8. В качестве проводников,связывающих местные и главные заземлители, должны использоваться стальная броняи свинцовая оболочка бронированных кабелей или другие проводники.

Помимо местного заземлениявсе электрические машины и аппараты, муфты и другая кабельная арматура сприсоединенным бронированным кабелем должны быть снабжены перемычками из сталисечением не менее 50 мм² или из меди сечением не менее 25 мм²,посредством которых осуществляется непрерывная цепь свинцовых оболочек истальной брони отдельных отрезков бронированных кабелей, как это представленона рис. 1.

Рис. 1. Принципиальная схемазаземляющей сети в шахте:

1 - комплектные распредустройства (КРУ); 2 - электродвигатели насосов;3 - главный заземлитель в водосборнике; 4 - дополнительный заземлитель реле утечки; 5- местные заземлители; 6 - реле утечки; 7- автоматический выключатель; 8 - трансформатор; 9 - кабельная муфта; 10 - главныйзаземлитель в зумпфе; 11 - комбайн; 12 - магнитныйпускатель

При применении кабелей сзаземляющими жилами непрерывная цепь создается путем соединения заземляющихжил. Если эти кабели имеют металлические оболочки и броню, то и в этом случаеналичие перемычек обязательно.

9. Для обеспечениянадежности электрических контактов в цепях заземления и механической прочностизаземляющей проводки необходимо выполнять следующие требования:

присоединение заземляющихпроводников к заземлителям должно осуществляться, как правило, сваркой, выполняемойна поверхности;

присоединение заземляющихпроводников к корпусам машин и аппаратов и к различным конструкциям, которые впроцессе эксплуатации подвергаются перемещению, замене и т.п., должновыполняться с помощью специальных заземляющих зажимов (болтов, шпилек),предусмотренных для этой цели на корпусах электрооборудования и конструкциях;

присоединение заземляющихпроводников к заземляющей шине следует производить сваркой (если позволяютусловия), с помощью болта диаметром не менее 10 мм (рис. 2 и 3) илидругими равноценными способами.

Пример соединения двухотрезков заземляющих тросов показан на рис. 4.

Рис. 2. Присоединение заземляющегопроводника из полосовой стали к магистрали:

1 - болт; 2 - проводник; 3 - магистраль; 4 - гайка;5 - шайба

Рис. 3. Присоединение заземляющегопроводника из троса к магистрали:

1 - болт; 2 - трос; 3 - магистраль; 4 - гайка; 5- шайба; 6 - наконечник

Рис. 4. Схема соединения двухотрезков заземляющих тросов

В машинных камерах и прочихвыработках с бетонной крепью заземляющие контуры и проводники должныподдерживаться специальными штырями или скобами (рис. 5).

Рис. 5. Крепление заземляющегопроводника в камере с бетонной крепью:

1 - зажим для крепления плоских шин; 2 - зажим для креплениятроса; 3 - трос; 4 - шина

В выработках с деревяннойкрепью заземляющие проводники укрепляются стальными скобами (рис. 6).

Рис. 6. Крепление заземляющегопроводника в выработках с деревянной крепью:

1 - стальная скоба; 2 - заземляющий проводник

10. Болтовое соединениезаземляющих проводников должно удовлетворять следующим требованиям:

диаметр зажима должен бытьне менее 8 мм;

контактные поверхностидолжны быть не менее площади шайбы для принятого болта и должны быть зачищеныдо блеска;

болты и гайки должны бытьснабжены пружинными шайбами или контргайками.

11. Заземляющие проводники иместа их соединений должны быть доступны для осмотра.

12. Допускаетсяиспользование металлической крепи горных выработок в качестве местныхзаземлителей. При этом заземляющие устройства должны выполняться в соответствиис рекомендациями ВостНИИ.

II.Устройство заземлителей

13. Для заземлителей взумпфе или водосборнике должны применяться стальные полосы площадью не менее0,75 м², толщиной не менее 5 мм и длиной не менее 2,5 м.

Для заземлителей в сточныхканавах должны применяться стальные полосы площадью не менее 0,6 м²,толщиной не менее 3 мм и длиной не менее 2,5 м.

Заземлитель следуетукладывать в горизонтальном положении в углубленном месте сточной канавы на«подушку» толщиной не менее 50 мм из песка или мелких кусков породы и сверхузасыпать слоем в 150 мм из такого же материала (рис. 7).

Рис. 7. Расположение заземлителя всточной канаве:

1 - заземляющий электрод; 2 - проводник

14. Для заземлителей ввыработках, в которых нет сточной канавы, должны применяться стальные трубыдиаметром не менее 30 мм и длиной не менее 1,5 м. Стенки труб должны иметь наразной высоте не менее 20 отверстий диаметром не менее 5 мм.

Труба вставляется впредварительно пробуренный шпур (рис. 8) глубиной не менее 1,4 м.

Рис. 8. Устройство заземления спомощью трубы

При необходимости должноустраиваться несколько заземлителей. Труба, а также пространство между наружнойстенкой трубы и стенкой шпура заполняются смесью из гигроскопического материала(песка, золы и т.п.).

Для поддержания постоянной идостаточной влажности через трубу периодически заливается водный растворповаренной соли.

15. При прокладке кабелей побуровым скважинам главное заземление должно устраиваться на поверхности или вводосборниках шахты. При этом должно быть не менее двух главных заземлителей,резервирующих друг друга. Если скважина закреплена обсадными трубами, они могутбыть использованы в качестве одного из главных заземлителей.

III.Заземление стационарных электроустановок. Машины и аппараты

16. Заземление металлическихоболочек электрооборудования, кабелей переменного и постоянного тока и другихподлежащих заземлению конструкций, установленных в трансформаторных,распределительных и преобразовательных подстанциях, осуществляется соединениемвсех заземляемых объектов (независимо от рода тока) с общим контуромзаземления, оборудованным в подстанции и присоединенным к местному заземлителюи общешахтной сети заземления.

Заземляющий контур в камеретяговой подстанции электровозной контактной откатки должен быть такжеприсоединен к токоведущим рельсам, используемым в качестве обратного проводаконтактной сети, или к соединенному с рельсами отрицательному полюсу источникапостоянного тока.

17. Заземление корпусовэлектрооборудования должно осуществляться с помощью наружного заземляющегозажима, к которому должен присоединяться проводник сети заземления. Примерызаземления отдельных видов электрооборудования приведены на рис. 9, 10 и 11.

Рис. 9. Схема заземлениятрансформатора:

1 - броня кабеля; 2 - заземляющий зажим; 3 - хомут; 4 -перемычка; 5 - заземляющие проводники; 6 - местныйзаземлитель

Рис. 10. Схема заземления передвижной трансформаторной подстанции:

1 - броня кабеля; 2 - хомут; 3 - наружные заземляющиезажимы; 4 - заземляющая жила гибкого кабеля; 5 - внутренний заземляющий зажим;6 - дополнительный заземлитель встроенного реле утечки; 7 - заземляющиепроводники; 8 - местный заземлитель; 9 - перемычка

Рис. 11. Примерные схемы заземленияотдельно установленных аппаратов:

а - при присоединении бронированных кабелей; б - приприсоединении гибких кабелей; в - при присоединении бронированногои гибкого кабелей; 1 - заземляющие проводники; 2 - перемычки; 3- хомуты; 4 - броня кабеля;5 - наружные заземляющие зажимы; 6 - заземляющиежилы гибких кабелей; 7 - внутренние заземляющиезажимы; 8 - местный заземлитель

18. На скребковых иленточных конвейерах, перегружателях и т.п., имеющих непосредственноеметаллическое соединение с электрооборудованием, например с приводнымэлектродвигателем, разрешается производить заземление толькоэлектрооборудования.

19. Заземление оболочекэлектрооборудования, кабелей и кабельной арматуры постоянного тока, относящихсяк контактной тяговой сети, осуществляется присоединением заземляемых оболочек крельсам, используемым в качестве обратного провода указанной сети.

Аналогичным образомосуществляется заземление корпусов электрооборудования переменного тока,имеющего металлическую связь с токоведущими рельсами электровозной контактнойоткатки (например, привод стрелочного перевода с электродвигателем переменноготока). При этом соединение корпусов с общей сетью заземления не допускается, апри применении для такого электрооборудованиябронированных питающих кабелей оболочки и броня последних должны бытьизолированы как от корпусов, металлических конструкций, так и от токоведущихрельсов. Заземление оболочек таких кабелей и их арматуры со стороны источникапитания должно осуществляться путем соединения с общешахтной сетью заземления.

20. Присоединениезаземляющих проводников к рельсам производится с помощью специальных зажимов (рис.12)либо с помощью сварки.

Рис. 12. Схема присоединениязаземляющего проводника к рельсу:

а - пулькой; б - башмаком; в - медной шайбой и гайкой

21. Запрещается присоединятьк токоведущим рельсам трубопроводы, нетоковедущие рельсы и другие металлическиепредметы и конструкции.

Кабельные муфты

22. Присоединениезаземляющего проводника к кабельной муфте должно осуществляться с помощьюзаземляющего зажима на ее корпусе, а к свинцовой оболочке и стальной бронекабеля - с помощью стального хомута (рис. 13).

Рис. 13. Стальной хомут дляприсоединения заземляющего проводника к свинцовой оболочке и броне кабеля

23. Для заземления кабеля, имеющего свинцовую оболочкуи стальную броню, при его разделке необходимо надрезать свинцовую оболочкувдоль кабеля с двух сторон (рис. 14), отогнуть образовавшиеся ленты на 180° ивплотную приложить их к стальной броне кабеля, предварительно очистив до блескаместа соприкосновения свинцовых лент, брони и хомута.

Рис. 14. Разделка свинцовой оболочкикабеля для заземления

24. После заливки муфты кабельноймассой на выпущенные из муфты свинцовые ленты надевается стальной хомут ширинойне менее 25 мм с присоединенным к нему заземляющим проводником. Хомуты двухотрезков кабелей, расположенных по обе стороны соединительной муфты, должны иметь между собой и корпусом муфтысоединение, осуществляемое с помощью стальной перемычки сечением не менее 50 мм²или медной перемычки сечением не менее 25 мм².

Для осветительныхсоединительных муфт, соединительных муфт контрольных кабелей и телефонныхаппаратов допускаются перемычки сечением 12 мм² из стали или 6 мм²из меди.

25. Присоединениезаземляющего проводника к соединительной муфте и к оболочкам соединяемых муфтойкабелей показано на рис. 15, присоединение заземляющего проводника кответвительной муфте и к оболочкам кабелей - на рис. 16.

Рис. 15. Схема заземлениясоединительной муфты:

1 - свинцовая оболочка; 2 - защитный покров; 3 - стальнаяброня; 4 - перемычка (выполняется цельным проводником)

Рис. 16. Схема заземленияответвительной (тройниковой) муфты:

1 - свинцовая оболочка; 2 - защитный покров; 3 - стальнаяброня; 4 - перемычка

26. При заземлении контрольного бронированного кабелясо свинцовой оболочкой (рис. 17) свинцовая оболочка кабеля присоединяется кмуфте скобой, расположенной внутри вводной муфты. Стальная броня присоединяетсяк корпусу муфты перемычкой с помощью хомута.

Контактные поверхности свинцовой оболочки и бронидолжны быть зачищены до блеска.

Рис. 17. Схема заземленияконтрольного кабеля со свинцовой оболочкой:

1 - стальная броня; 2 - хомут; 3 - перемычка; 4 -скоба; 5 - свинцовая оболочка

27. При заземленииконтрольного кабеля с пластмассовой оболочкой и стальной броней последняяприсоединяется к корпусу муфты в соответствии с требованиями п. 24настоящей Инструкции.

Для повышения проводимостизаземляющей цепи в этом случае необходимо использовать одну или несколько жилкабеля (рис. 18)общим сечением не менее 1 мм².

Рис. 18. Схема заземленияконтрольного кабеля с пластмассовой оболочкой:

1 - стальная броня; 2 - хомут; 3 - перемычка; 4 -скоба; 5 - пластмассовая оболочка кабеля; 6 - жилы, используемые длязаземления

IV.Заземление передвижного и переносного электрооборудования

28. Заземление передвижногои переносного электрооборудования должно осуществляться путем соединения егокорпусов с общешахтной сетью заземления посредством заземляющих жил кабелей. Заземляющие жилы кабеля присоединяются к внутренним заземляющим зажимам кабельных вводов, предусмотренным в этом электрооборудовании и в соответствующей пусковойаппаратуре.

29. Для передвижных машин имеханизмов должен обеспечиваться непрерывный автоматический контроль заземленияпутем использования заземляющей жилы кабеля в цепи управления с помощьюспециального устройства (см. рис. 19).

Рис. 19. Примерная схемаавтоматического контроля заземления передвижной машины привынесенном пульте управления:

1 - трансформатор цепи управления; 2 - промежуточное реле; 3 - блок-контактпускателя; 4 - кнопка «Ход»; 5 - кнопка «Стоп»; 6 - диод управления;7 - сопротивление нулевой защиты; 8 - внутренние заземляющие зажимы

Допускается непредусматривать автоматический контроль заземления для передвижных машин имеханизмов, имеющих два и более привода, заземление электродвигателей которыхосуществляется не менее чем двумя заземляющими жилами разных силовых кабелей.

Заземление трубопроводов

30. Для заземления металлическихтрубопроводов должны использоваться местные заземлители электроустановок. Приэтом заземляющий проводник присоединяется к трубопроводу при помощи стальногохомута (рис. 20).

Рис. 20. Присоединение заземляющегоотвода к трубопроводу с помощью хомута:

1 - хомут (внутренний диаметр хомута соответствует наружномудиаметру трубопровода); 2 - заземляющий отвод; 3 - болт; 4 - шайба;5 - гайка; 6 - трубопровод

Контактные поверхности трубопровода и хомута должны бытьзачищены до блеска. Для присоединения заземляющих проводников допускаетсяиспользование крепежных болтов трубопроводов и других конструкций.

31. Заземление металлических вентиляционных труб итрубопроводов сжатого воздуха в выработках, где не применяется электроэнергия,должно осуществляться в начале и в конце воздухопроводов с помощью местныхзаземлителей.

32. Заземление металлических деталей (крючков, колец,петель, спиралей и т.д.), предусмотренных в конструкции воздухопроводов изгибких вентиляционных труб, должно осуществляться путем подвешивания их наметаллическом заземленном с обоих концов тросе или проводе диаметром не менее 5мм (рис. 21).

33. Для заземления параллельных, пересекающихся илисближенных воздухопроводов допускается использование общих заземлителей и общихмагистральных проводов. Если на расстоянии не более 100 мм от воздухопроводарасположены металлические конструкции, то они должны быть присоединены к заземлениювоздухопровода.

34. Сопротивлениезаземляющей цепи, предназначенное только для защиты от статическогоэлектричества, должно быть не более 100 Ом.

Рис. 21. Примерные схемы заземленияметаллических деталей гибких вентиляционных труб:

а - типа М (прорезиненных); б - типа ТВ (прорезиненных сметаллической спиралью); в - типа К (капроновых)

V. Осмотр и измерениесопротивления защитных заземлений

35. В начале каждой сменыобслуживающий персонал должен производить наружный осмотр всех заземляющихустройств. При этом проверяются целостность заземляющих цепей и проводников,состояние контактов и т.д.

Электроустановку разрешаетсявключать только после проверки исправностиее заземляющего устройства. После каждого, даже мелкого, ремонтаэлектрооборудования необходимо проверить исправность его заземления.

36. Не реже одного раза в 3 месяца долженпроизводиться наружный осмотр всей заземляющей сети шахты. Одновременно с этимнеобходимо измерять общее сопротивление заземляющей сети у каждого заземлителя.

Результаты осмотра и измерений должны заноситься вЖурнал осмотра и измерения заземления (см. прилагаемую форму 1).

37. При осмотре заземления особое внимание следуетобращать на непрерывность заземляющей цепи и состояние контактов. Приослаблении и окислении контактов необходимо зачистить до блеска все контактныеповерхности, подтянуть болтовые соединения и проверить механическую прочностьконтактов.

Механическая прочность контактов должна проверяться доизмерения сопротивления заземлений.

38. Не реже одного раза в 6 месяцев главныезаземлители, располагаемые в зумпфе и водосборнике, должны подвергаться осмотруи ремонту.

39. Для измерения сопротивления заземляющей сетинеобходимо установить два вспомогательных заземлителя на расстоянии не менее 15м от проверяемого заземлителя. Расстояние между вспомогательными заземлителямидолжно быть также не менее 15 м.

В качестве вспомогательных заземлителей должныприменяться стальные (желательно лужевые) стержни с заостренными концами,забиваемые во влажную почву на глубину до 0,8 м.

40. Сопротивление заземления допускается измерятьприборами М416/1, M1103 и др. в соответствии сзаводскими инструкциями.

41. В том случае, когда один местный заземлительустановлен на группу машин или аппаратов, необходимо измерять сопротивлениезаземления отдельно каждого аппарата, не отсоединяя его от местногозаземлителя. Для этого проводник от прибора должен присоединяться кзаземлителю, при этом будет измерено общее сопротивление заземления. Затем проводник от приборанеобходимо поочередно присоединять к заземляющему зажиму каждого аппарата. Вслучае расхождения результатов измерений необходимо еще раз проверитьнадежность присоединения заземляющих проводников.

ФОРМА 1

Приложение 3 (п. 298)

Рекомендации по ремонту кабелейс резиновой изоляцией

1. Перед вводом вэксплуатацию кабеля на концах его должны быть выполнены концевые заделки,включающие заделку шланга, заделку изоляции основных жил, напрессовку (напайку)наконечников или подготовку концов жил под специальные зажимы.

Концевые заделки кабелейрекомендуется выполнять с помощью изоляционной починочной резины,электроизоляционных гильз или трубок из кремнийорганической резины (ТКР),концевых эластомерных муфт типа РКВРО.

2. Заделка основных жилдолжна предотвращать:

перекрытия при напряженияхне менее номинального линейного, а также при возможных внутреннихперенапряжениях;

значительное снижение уровняизоляции;

коронные разряды на каждойжиле и между жилами при напряжении не менее номинального линейного.

Заделка шланга должнаисключать возможность проникновения влаги и пыли внутрь кабеля.

При выполнении заделки спомощью концевых эластомерных муфт допускается заделку торца оболочки невыполнять, если вводное устройство исключает попадание воды в кабель.

3. Длина жил в концевойзаделке кабеля определяется конструкцией, размерами вводного устройстваэлектрооборудования, расположением в нем присоединительных шпилек и должна бытьне менее 350 мм.

Радиус изгиба изолированныхжил во вводных устройствах должен быть по возможности максимальным, особенно награнице электропроводящего экрана с изоляцией.

Крепление кабеля во вводномустройстве должно исключать прикосновение изолированных частей токоведущих жилдруг к другу, к токоведущим и заземленным частям.

4. Для выполнения заделкикабеля любым способом необходимо снять шланговую оболочку от конца кабеля нарасстояние не менее 350 мм прирасположении шпилек вводного устройства на одном уровне, а при расположениишпилек на разных уровнях - на расстояние не менее 500 мм (заделка основных жилвыполняется «вразбежку»).

При выполнении заделки основных жил «вразбежку» однаиз жил обрезается на 70 мм, а другая - на 140 мм. С основных жил снимаютсяпрорезиненные ленты и обрезаются вместе с резиновым сердечником у срезашланговой оболочки.

Затем на расстоянии 50 - 60 мм от среза шланговуюоболочку срезают на конус и зачищают напильником.

От каждого экрана отделяют по 10 - 12 проволок (подве-три пряди). Оставшиеся проволоки экранов надо скрутить вместе, расположитьвдоль кабеля и закрепить вместе с изолированной жилой заземления на шланговойоболочке. Выделенные из каждого экрана 10 - 12 проволок выпрямляют, располагаютвдоль кабеля и закрепляют на шланговой оболочке отдельно от жилы заземления искрученных вместе остальных проволок экрана.

5. При выполнении концевых заделок и ремонте кабелянамотка лент починочных резин должна производиться ровно, без складок, с 50%-ным перекрытием витков и натяжением, обеспечивающим плотное прилегание слоев.

Перед применением резина нарезается на ленты шириной20 - 40 мм, тщательно очищается от остатков прокладочного материала иобрабатывается бензином.

Конусные поверхности шланговой оболочки и жильнойизоляции, а также неровности, образовавшиеся при удалении электропроводящегоэкрана, должны быть обработаны напильником или наждачной бумагой и протертычистой ветошью, смоченной в бензине.

6. Для выполнения концевой заделки с помощьюпочиночных резин необходимо удалить наружный электропроводящий экран на длинене менее 260 мм от торца основной жилы (рис. 1).

Рис. 1. Концевая заделка кабеля сприменением починочных резин:

1 - скрученные металлические экраны; 2 - заземляющая жила; 3 -токопроводящая жила; 4, 6 - экраны из электропроводящей резины; 5- резиновая изоляция; 7 - металлический экран и лента из прорезиненнойткани; 8 - шланговая оболочка; 9 - наружный слой заделкишланговой оболочки из резины ПШ-50; 10 - бандаж из прорезиненной ткани; 11- первый слой заделки шланговой оболочки из резины ПШ-50; 12 - герметизирующаяподмотка из резины ПИ-35; 13 - защитный слой из резины ПШ-50; 14 - подмоткаиз резины ППШ-40; 15 - коническое утолщение изрезины ПИ-35; 16 - герметизирующая подмотка из липкой ленты; 17 - наконечник

Рис. 2. Концевая заделка кабеля сприменением изоляционных гильз:

1 - токопроводящая жила; 2, 4 - экраны из электропроводящей резины;3 - резиновая изоляция; 5 - подмотка из резины ПИ-35; 6 - герметизирующаяподмотка из липкой ленты; 7 - подмотка из резины ППШ-40; 8 - электроизоляционнаягильза; 9 - герметизирующая подмотка из липкой ленты; 10 - наконечник

Вместо удаленногоэлектропроводящего экрана наматывают конусное утолщение, диаметр которого всредней части должен превышать диаметр жилы с изоляцией на 8 мм. При этом лентаизоляционной резины не должна заходить на экран из электропроводящей резины.

Далее восстанавливаютэлектропроводящий и металлический экраны до максимального конусного утолщения.Поверх металлического экрана накладывают защитный слой из резины ПШ-50 толщиной0,6 - 0,8 мм.

На выходе жилы из шланговойоболочки делают герметизирующую подмотку из трех-четырех слоев ленты резиныПИ-35 или ПШ-50 на длину 30 - 40 мм и выполняют заделку торца шланговойоболочки.

7. Для выполнения концевойзаделки с помощью электроизоляционных гильз следует удалить с основных жил изоляциюс электропроводящими экранами на 250 мм и временно наложить бандаж из липкойленты на расстоянии 40 - 50 мм от торца. Резиновую изоляцию сэлектропроводящими экранами надо срезать на конус длиной 40 - 55 мм.

Конусную поверхностьизоляции обматывают починочной изоляционной резиной ПИ-35 в 10 - 15 слоев.Наматывать ленту следует с токопроводящей жилы на расстоянии 15 - 20 мм отсреза изоляции.

Выбирают электроизоляционнуюгильзу в соответствии с сечением основных жил кабеля. Внутреннюю конуснуюповерхность гильзы и поверхность конусной намотки на жиле кабеля протираютбензином и дают подсохнуть в течение 2 - 3 мин. Гильзу надевают на жилу доупора, при этом внутренняя поверхность гильзы должна плотно прилегать кконусной части намотки. На расстоянии 20 - 30 мм конец гильзы закрепляютпроволокой диаметром 1,0 - 1,5 мм или прядью из 7 - 10 проводов диаметром 0,3 -0,5 мм.

Конусную часть гильзы длиной35 - 40 мм и изоляцию до среза наружного электропроводящего экрана жилыобматывают липкой изоляционной лентой. Качество намотки ленты должно бытьпроверено путем изгиба по радиусу, равному четырем-пяти диаметрам изолированнойжилы. При этом не должно быть видимого отслоения ленты от изоляции жилы у срезаэлектропроводящего экрана.

Восстанавливаютэлектропроводящий экран начиная от максимального конусного утолщения гильзы всторону шланговой оболочки.

Пряди металлического экранавыпрямляют и обматывают ими жилу с шагом 5 - 6 мм до максимального конусногоутолщения гильзы. По всей длине от максимального конусного утолщения гильзы дошланговой оболочки жилу обматывают липкой лентой и выполняют заделку торцашланговой оболочки.

8. Для выполнения концевойзаделки с помощью трубок из кремнийорганической резины (ТКР) удаляют наружныйэлектропроводящий экран на длину не менее 200 мм от торца основной жилы.

Диаметр ТКР следует выбиратьв соответствии с сечением жилы кабеля (табл. 1).

Таблица 1

Соотношение внутреннегодиаметра ТКР и сечения жилы кабеля

Длина ТКР при напрессовке ее на жилу с помощью сжатоговоздуха должна превышать длину участка жилы без электропроводящего экрана неменее чем на длину, необходимую для закрепления трубки на штуцере компрессора идлину 20 - 25 мм для нахлеста на электропроводящий экран. Напрессовка ТКР спомощью сжатого воздуха производится давлением 0,2 - 0,25 МПа. При напрессовкебез сжатого воздуха ТКР предварительно необходимо выдержать в течение 15 - 20мин в бензине марки «Калоша» или Б-70.

Прядями металлического экрана обматывают жилу с шагом5 - 6 мм. Концы прядей закрепляют на расстоянии 50 мм от конца ТКР бандажом изчетырех-пяти витков мягкой медной проволоки или липкой изоляционной ленты.

Каждую жилу от шланговой оболочки до бандажа на экранеобматывают в два слоя липкой изоляционной лентой и выполняют заделку торцашланговой оболочки.

9. Для выполнения концевой заделки с помощью концевыхэластомерных муфт на участке 124 мм основной жилы удаляют наружныйэлектропроводящий экран (рис. 3). Изоляцию допускается срезать на глубину неболее 0,5 мм. Надрезы изоляции вертикального или другого направлениянедопустимы.

Рис. 3. Схема разделки кабеля:

1 - жила токопроводящая; 2 - изоляция основной жилы; 3 - экранэлектропроводящий из резины; 4 - экран поясной; 5 - оболочка кабеля;6 - жила заземления; 7 - бандаж; 8 - граница среза экрана

С помощью напильника инаждачной бумаги зачищают все неровности, образовавшиеся при удалении экрана.Края экрана должны быть обработаны ровно по окружности.

С концов силовых жил научастке L удаляют изоляцию вместе свнутренним электропроводящим резиновым экраном. Длина L определяетсядлиной цилиндрической части кабельного наконечника или специального зажимногоустройства. Проволоки оголенной жилы на участке закрепляют с помощью бандажаизоляционной лентой.

Протирают детали муфты(изоляционную гильзу, электропроводящую втулку) (рис. 4) с внутренней и внешнейстороны чистыми салфетками, смоченными в бензине.

Рис. 4. Общий вид концевойэластомерной муфты:

1 - жила токопроводящая; 2 - изоляция жилы; 3 - гильзаизоляционная; 4 - втулка электропроводящая; 5 - экранэлектропроводящий по жиле

Промазывают зачищенную поверхность изоляции жилыпастой КПД с помощью салфетки. Смазка должна быть обильной.

Надевают на жилу электропроводящую втулку и дляудобства выполнения последующей операции продвигают ее по электропроводящемуэкрану на расстояние 15 - 20 мм от границы среза электропроводящего экрана.

На поверхность изоляции жилы надевают изоляционнуюгильзу до границы среза экрана. Изоляционная гильза не должна заходить на экран(за границу среза экрана) из электропроводящей резины. Электропроводящую втулкупридвигают к изоляционной гильзе и смыкают их.

Оконцевание кабеля необходимо производить тремяоднофазными муфтами.

Размеры муфт должны соответствовать указанным на рис. 4 и табл.2.

Таблица 2

При этом допускается заделкуторца оболочки кабеля не выполнять, если вводное устройство исключает попаданиеводы в кабель.

10. Заделку торца шланговойоболочки следует выполнять следующим образом:

пространство между жиламизаполнить резиной ПШ-50 на участке 30 - 35 мм от среза жгута, масса резиныдолжна быть достаточной для заполнения междужильного пространства;

намотать четыре-пять слоевленты из резины ПШ-50, которую перед применением рекомендуется подогреть дотемпературы 50 - 60 °С;

намотать бандаж из четырех-пятислоев ленты миткаля или другого подобного материала шириной 50 - 60 мм;

на наружный слой заделкишланга намотать четыре-пять слоев ленты из резины ПШ-50 по 80 - 100 мм в ту идругую сторону от начала среза и завулканизировать концевую заделку.

11. Для установки кабельныхнаконечников необходимо удалить с концов силовых жил изоляцию на длине, равнойхвостовику кабельного наконечника или специального зажимного устройства, ипроизвести напрессовку (напайку) наконечника.

Место ввода жилы кабеля внаконечник загерметизировать путем намотки на жилу и хвостовик наконечникалипкой изоляционной ленты или миткалевой ленты с лаком З-1001.

Жила заземления и проволокиметаллических экранов спрессовываются одним кабельным наконечником, заисключением случаев, когда предусматривается присоединение их к устройствам дляконтроля целостности жилы заземления.

12. При ремонте шланговойоболочки необходимо учитывать степень ее повреждения. Если шланговая оболочкаповреждена не по всей толщине и по длине не более 50 мм, то ее следуетобработать без обнажения жил или внутренней оболочки кабеля. Участок шланговойоболочки, поврежденной по всей толщине и по длине более 50 мм, следуетполностью удалить. Ремонтируемый участок кабеля обмотать резиной ПШ-50 изавулканизировать, при этом диаметр обматываемого участка должен превышатьнаружный диаметр кабеля на 10 мм.

13. При ремонтеметаллического экрана жил необходимо отделить неисправную жилу. Наметаллический экран наложить бандаж прядью из 8 - 10 медных луженых проволок нарасстоянии не более 260 мм друг от друга.

Крайние витки бандажа нужноприпаять по окружности к проволокам экрана, перерезать экран по меступовреждения, раскрутить до бандажа и обрезать.

К одному из бандажейравномерно по окружности следует припаять три пряди из медных луженых проволокдиаметром 0,3 мм. Пряди накладывают так, чтобы проволоки прядей прилегали другк другу. Концы прядей припаивают к другому бандажу.

Ремонтируемый участокметаллического экрана жилы необходимо обмотать прорезиненной тканевой липкойлентой, концы которой закрепляют двумя-тремя витками липкой ленты. Закручиваютжилы кабеля до первоначального шага скрутки и восстанавливают защитный шланг.

14. Для ремонта изоляциижилы электропроводящий экран и изоляцию срезают от конца на 20 - 40 мм. Максимальнаядлина ремонтируемого участка изоляции в зависимости от сечения жилы должна бытьне более 60 - 130 мм. Внутренний электропроводящий экран восстанавливаютнамоткой одного слоя ленты из резины ППШ-40.

На зачищенную поверхностьизоляции наносят тонкий слой резинового клея и дают ему подсохнуть в течение 5- 10 мин.

На восстановленныйэлектропроводящий экран накладывают резину ПИ-35, которая должна постепеннозаходить на конусные срезы основной изоляции. Намотку осуществляют до тех пор,пока наружный диаметр восстанавливаемой изоляции не будет на 5 мм превышатьдиаметр жилы по наружному электропроводящему экрану. Последний слой долженподходить вплотную к срезу наружного электропроводящего экрана, обработанномупо окружности. Отремонтированный участок изоляции вулканизируют и затемобматывают одним слоем ленты из резины ППШ-40.

Разделку и восстановлениеметаллического экрана, прорезиненной тканевой ленты и шланговой оболочкивыполняют, руководствуясь указаниями, приведенными ранее.

15. При соединении токопроводящихжил с помощью медных гильз необходимо на расстоянии 165 - 185 мм от торцакабеля снять шланговую оболочку, на участке длиной 120 - 130 мм наложитьбандажи на металлические экраны, на участке длиной 40 - 55 мм снять изоляцию сэлектропроводящими экранами.

Изоляция с внутреннимэлектропроводящим экраном должна быть удалена как можно тщательнее.

На токопроводящие жилынадевают до среза изоляции гильзы, соответствующие сечению жилы, и закрепляютих на жилах вдавливанием с помощью ручных клещей.

Разделку и восстановлениеизоляции жил, экранов и шланговой оболочки при соединении отрезков кабеляпроизводят, руководствуясь указаниями, приведенными ранее.

16. Для кабелей,предназначенных для намотки на кабельный барабан, следует применять удлиненнуюразделку. В этом случае шланговую оболочку срезают на расстоянии 450 - 500 ммот торца кабеля. Одну из жил обрезают на 100 мм,другую - на 200 мм. Подгонку к соединению жилы заземления производят послеспайки основных жил.

Изоляцию сэлектропроводящими экранами снимают на расстоянии 150 мм от торца кабеля и нарасстоянии 200 мм накладывают бандаж на металлический экран. На каждуютокопроводящую жилу около границы среза изоляции накладывают временный бандажиз проволоки диаметром 1,5 мм.

Разделанные концы соединяемыхкабелей укладывают друг против друга и, совместив концы основных токопроводящихжил, убеждаются в правильности их разделки. Соединяемые концы кабелейзакрепляют в кондукторе на монтажном столе для предотвращения взаимногосмещения.

Последовательно отгибаютстренги внешнего повива на прямой угол, накладывают второй проволочный бандажна внутренний бандаж и отгибают его стренги от центральной стренги. Центральныестренги соединяемых жил обрезают на 75 мм и пропаивают припоем ПСР-45. Торцыпропаянных центральных стренг сглаживают надфилем и спаивают. В месте спайкистренг не должно быть утолщений. Перед спайкой стренг внешнего и внутреннегоповивов необходимо восстановить шаг их скрутки. Шаг скрутки стренг должен бытьравен 14 диаметрам по скрутке для внутреннего повива и 16 диаметрам - длявнешнего повива. Места спайки следует равномерно распределять по длинесоединения.

Для облегчения сближенияторцов соединяемых стренг и защиты ранее спаянных стренг от пламени горелкижилу следует изогнуть и между стренгами вставить асбестовую пластинку.

На спаянную жилу накладываютбандажи из медной проволоки на расстоянии 40 - 50 мм друг от друга.

17. Перед вводом вэксплуатацию кабель с выполненными концевыми заделками, как новый, так иотремонтированный, должен быть испытан повышенным напряжением.

Приложение4

Термины и определения

Для целей настоящейИнструкции используются следующие термины и определения:

Авария - разрушение сооружений и(или) технических устройств, применяемых на опасном производственном объекте,неконтролируемые взрыв и (или) выброс опасных веществ;

Инцидент - отказ или повреждениетехнических устройств, применяемых на опасном производственном объекте,отклонение от режима технологического процесса, нарушение положений федеральныхзаконов и иных нормативных правовых актов Российской Федерации, а такженормативных технических документов, устанавливающих правила ведения работ наопасном производственном объекте.

Наряд-допуск - задание на безопасноепроизводство работы, оформленное на специальном бланке установленной формы иопределяющее содержание, место работы, время ее начала и окончания, условиябезопасного проведения, состав бригады и лиц, ответственных за безопасностьвыполнения работы, и пр.

Распоряжение - задание на производствоработы, определяющее ее содержание, место, время, меры безопасности (если онитребуются) и лиц, которым поручено ее выполнение. Распоряжение может бытьвыдано непосредственно или с помощью средств связи, с последующей записью воперативном журнале. Распоряжение имеет разовый характер. Срок его действиязависит от продолжительности рабочего дня исполнителей.

Текущая эксплуатация - проведение оперативным(оперативно-ремонтным) персоналом самостоятельно на закрепленном за ним участкев течение одной смены работ, определяемых перечнем работ, выполняемых в порядкетекущей эксплуатации.

Ремонт - восстановлениеповрежденных, изношенных или пришедших в негодность по любой причине деталей иузлов технических устройств с доведениемих до работоспособного состояния.

Анкерные опоры - опоры, устанавливаемые на пересечениях с различными сооружениями, атакже в местах изменения количества, марок и сечений проводов. Анкерные опорыдолжны иметь жесткую конструкцию и воспринимать в нормальных режимах работыусилия от разности натяжения проводов, направленные вдоль воздушных линийэлектропередачи (ВЛ).

Аппараты электрические - устройствадля включения и выключения линий электропередачи, электропотребителей, дляпреобразования уровней напряжения (трансформации), для ограничения величинытоков и прерывания токов при аварийных режимах, например: выключатели всехклассов напряжения, разъединители, отделители, короткозамыкатели,предохранители, разрядники, токоограничивающие реакторы, конденсаторы,комплектные экранированные токопроводы и т.п.

Линия электропередачи (ЛЭП) - электрическаявоздушная (ВЛ) или кабельная (КЛ) линия для передачи электроэнергии.

Воздушная линия электропередачи (ВЛ) - устройство для передачи и распределенияэлектроэнергии по проводам, расположенным на открытом воздухе и прикрепленнымпри помощи изоляторов и арматуры к опорам или кронштейнам, стойкам наинженерных сооружениях (мостах, путепроводах и т.п.), стационарное илипередвижное.

Передвижная линия электропередачи - линия, подвергающаяся периодическому перемещению,удлинению или укорачиванию и сооружаемая на опорах с переносным основанием.

Стационарная линия электропередачи - линия, не подлежащая перемещению, удлинению илиукорачиванию, сооружаемая на стационарных опорах.

Секционирование линии электропередачи - делениелинии на электрически изолированные друг от друга участки.

Заземление - преднамеренноеэлектрическое соединение какой-либо части электроустановки с заземляющимустройством.

Защитное заземление - заземлениечастей электроустановки с целью обеспечения электробезопасности.

Заземляющее устройство - совокупностьзаземлителя и заземляющих проводников.

Заземляющий проводник - проводник, соединяющий заземляемые части сзаземлителем.

Заземлитель - проводник (электрод) илисовокупность металлически соединенных между собой проводников (электродов),находящихся в соприкосновении с землей.

Магистраль заземления или зануления - заземляющийили нулевой защитный проводник с двумя или более ответвлениями.

Сопротивление заземляющего устройства - отношение напряжения на заземляющем устройстве ктоку, стекающему с заземлителя в землю.

Замыкание на землю - случайное соединение находящихся под напряжениемчастей электроустановки с конструктивными частями, не изолированными от земли,или непосредственно с землей.

Ток замыкания на землю - ток, стекающий в землю через место замыкания.

Нейтраль -общая точка соединенных в звезду обмоток (элементов электрооборудования).

Нейтраль глухозаземленная - нейтраль трансформатора или генератора,присоединенная к заземляющему устройству непосредственно или через малоесопротивление (например, через трансформаторы тока).

Нейтраль изолированная - нейтральтрансформатора или генератора, не присоединенная к заземляющему устройству илиприсоединенная к нему через приборы сигнализации, измерения, защиты, заземляющиедугогасящие реакторы и подобные им устройства, имеющие большое сопротивление.

Потребитель электрической энергии - электроприемникили группа электроприемников, объединенных технологическим процессом иразмещающихся на определенной территории.

Подстанция (ПС) - электроустановка для преобразования и распределения электроэнергии,состоящая из трансформаторов или других преобразователей энергии,распределительных устройств, устройств управления и вспомогательных сооружений.В зависимости от преобладания той или иной функции подстанций они называютсятрансформаторными или преобразовательными.

Приключательный пункт (ПП) - устройствораспределительное одиночное наружной установки напряжением до 35 кВ,предназначенное для присоединения электроприемников к сетям.

Распределительное устройство (РУ) - электроустановка, служащая для приема ираспределения электроэнергии и содержащая коммутационные аппараты, сборные исоединительные шины, устройства защиты, автоматики и измерительные приборы.

Комплектное РУ (КРУ) - устройство,состоящее из полностью или частично закрытых шкафов или блоков со встроенными вних аппаратами, устройствами защиты и автоматики.

Комплектная трансформаторная подстанция (КТП) - подстанция, состоящая из трансформаторов и блоков(шкафов КРУ и других элементов).

Передвижная КТП (ПКТП) - комплектнаятрансформаторная подстанция, передвигаемая с помощью транспортных средств.

Электрическая сеть - совокупностьподстанций, распределительных устройств и соединяющих их линий электропередачи,предназначенных для передачи и распределения электрической энергии.

Электрооборудование - электрические машины, аппараты, светотехническиеустройства, электрические средства связи, автоматизации, гальваническиеисточники тока.

Электроприемник - аппарат, агрегат, механизм, предназначенный дляпреобразования электрической энергии в другой вид энергии.

Электроустановка - совокупностьмашин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениямии помещениями, в которых они установлены), предназначенных для производства,преобразования, трансформации, передачи, распределения электрической энергии ипреобразования ее в другой вид энергии.

Электроустановки по условиямэлектробезопасности разделяются на:

электроустановки до 1 кВ сглухозаземленной нейтралью;

электроустановки до 1 кВ сизолированной нейтралью;

электроустановки выше 1 кВ всетях с эффективно заземленной нейтралью (с большими токами замыкания наземлю);

электроустановки выше 1 кВ всетях с изолированной нейтралью (с малыми токами замыкания на землю).

Анкерный пролет - участок контактной сетимежду анкерными опорами.

Воздушная стрелка - устройство контактнойподвески, расположенное над стрелочным переводом и предназначенное длянаправления токоприемника электровоза на контактный провод другого пути припереходе электропоезда на этот путь.

Изолирующее сопряжение - электрически изолированноесоединение смежных участков контактной сети в пункте анкеровки, при которомконтактные провода смежных участков могут электрически соединяться толькотокоприемниками проходящих электровозов.

Изолирующее сопряжение снейтральной вставкой - соединение смежных участков контактной сети, в котором нейтральнаявставка не позволяет контактным проводам смежных участков электрическисоединяться даже токоприемниками проходящих электровозов.

Контактная сеть - часть тяговой сети,состоящая из голых фасонных проводов (вместе с опорными устройствами),расположенных вдоль электрифицированных путей и служащих для подведенияэлектрической энергии к подвижному составу через непосредственный контакт с еготокоприемником.

Отсасывающая линия - воздушная, кабельная ил ирельсовая линия, соединяющая тяговую рельсовую сеть с тяговой подстанцией.

Питающая линия - воздушнаяили кабельная линия, соединяющая контактную сеть с тяговой подстанцией илираспределительным пунктом.

Подвеска простая - подвескаконтактного провода с непосредственным креплением к несущим конструкциям вкаждом пролете.

Подвеска цепная - подвескаконтактного провода с креплением в каждом пролете в нескольких точках с помощьюструн к продольному несущему тросу, расположенному над контактным проводом изакрепленному к несущим конструкциям.

Подвеска жесткая - подвескаконтактного провода с жестким креплением к несущим конструкциям.

Подвеска центральная - подвеска,при которой контактный провод подвешивается над железнодорожными путями.

Подвеска боковая - подвеска,при которой контактный провод смещен в сторону от железнодорожного пути.

Подвеска простая компенсированная - простаяподвеска, в которой натяжение контактного провода поддерживается постоянным спомощью грузовых компенсаторов.

Подвеска цепная полукомпенсированная - подвеска,в которой натяжение контактного провода поддерживается постоянным с помощьюгрузовых компенсаторов, а несущий трос крепится жестко к несущим конструкциям.

Пункт питания - устройство, в котором питающая линия присоединяется к контактнойсети.

Пункт отсасывающий - устройство,в котором отсасывающая линия присоединяется к рельсовой сети непосредственноили через дроссель-трансформатор.

Распределительный пост - выносноераспределительное устройство, оборудованное переключающими аппаратами исоединительными проводами (шинами) между ними, предназначенное дляраспределения электрической энергии, получаемой по отдельным воздушным линиямот сборных шин тяговой подстанции.

Секционирование контактнойсети -делениеконтактной сети на электрически изолированные друг от друга участки.

Секционный изолятор - устройство, включаемое впровода контактной подвески (в пределах анкерного участка) для осуществлениясекционирования контактной сети и прохода токоприемников.

Секционный разъединитель - аппарат, предназначенныйдля электрического соединения и разъединения различных секций контактной сети.

Тяговая сеть - часть устройствэлектроснабжения, служащая для передачи электроэнергии от шин тяговойподстанции к электроподвижному составу. Тяговая сеть состоит из контактнойсети, питающих и отсасывающих линий, тяговой рельсовой сети.

Тяговая рельсовая сеть - совокупность рельсовыхнитей железнодорожных путей, по которым производится возврат тока отэлектровозов на тяговую подстанцию.
