ТИПОВАЯ ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИПРОИЗВОДСТВЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ АТОМНЫХ СТАНЦИЙ

РД ЭО 0007-2005

г. Челябинск

1. ПЕРЕРАБОТАНА:

Филиалом «Нововоронежатомтехэнерго» ФГУДП«Атомтехэнерго» концерна «Росэнергоатом»: Батрученко Н.М., Вологдин А.А.,Константинов С.С., Кудряшев В.Н., Туманов А.В., Фролов А.И., Хлевнюк В.Ф., приучастии Департамента научно-технической поддержки концерна «Росэнергоатом»:Пучков В.В.

2. СОГЛАСОВАНА:

ФГУП«Атомэнергопроект»: Крушельницкий В.Н., Захаров Э.В., Иванов Д.В., Блохин С.Л.

БалаковскойАЭС: Игнатов В.И., Варгин В.А.

КурскойАЭС: Увакин А.В., Буданцев В.К.

Технологическимфилиалом концерна «Росэнергоатом»: Лихачев А.Ю., Андреев Е.А., Пронькин Д.С.

3. ВНЕСЕНА:

Департаментомнаучно-технической поддержки концерна «Росэнергоатом»: Немытов С.А.

Содержание

ТЕРМИНЫ ИОПРЕДЕЛЕНИЯ

ОБОЗНАЧЕНИЯИ СОКРАЩЕНИЯ

АС- атомная станция.

АСНП - атомная станция нового поколения.

АС- атомная станция, предназначенная для производства электрической энергии.

ВВЭР- водоводяной энергетический реактор.

ГО- герметичные ограждения.

ГОСТ- государственный стандарт.

ГЭСН- государственные элементные сметные нормы.

ГУФРС- государственное управление федеральной регистрационной службы.

ЖБК- железобетонные конструкции.

ЗКД- зона контролируемого доступа.

ЗО - защитная оболочка.

ЗСД- зона свободного доступа.

ИУ- измерительные устройства.

КПР- контрольно-профилактические работы.

ЛСБ- локализующие системы безопасности.

НД- нормативная документация.

НДС- напряженно-деформированное состояние.

ООБАС - отчет обоснования безопасности АС.

ОЭСН- отраслевые элементные сметные нормы.

ПОРП- правила организации работы с персоналом.

ППР- планово-предупредительный ремонт.

ПСМ- периодомеры специализированные многофункциональные.

РБМК- реактор большой мощности канальный

РСЦ- ремонтно-строительный цех.

РУ- реакторная установка.

СКЗиС- строительные конструкции зданий и сооружений.

СНиП- строительные нормы и правила.

СПЗО- система преднапряжения защитной оболочки.

ТОБ- техническое обоснование безопасности.

УЗК- ультразвуковой контроль.

ХВО- химводоочистка.

ХЖРО- хранилище жидких радиоактивных отходов.

ХТРО- хранилище твердых радиоактивных отходов.

ЦЦР- цех централизованного ремонта.

НОРМАТИВНЫЕССЫЛКИ

Внастоящей инструкции имеются ссылки на следующие нормативные документы:

1 НП-001-97, Общие положенияобеспечения безопасности атомных станций (ОПБ 88/97). ПНАЭГ-01-011-97

2 ПНАЭ Г-1-001-85, Типовоесодержание технического обоснования безопасности атомных станций (ТС ТОБАС-85). НП006-98

3 ПиН АЭ-5.6 Нормы строительногопроектирования АС с реакторами различного типа. Правила и нормы в атомнойэнергетике.

4 НП-031-01 Нормы проектирования сейсмостойких атомных станций.

5 ПНАЭГ-05-035-94 Учет внешних воздействий природного и техногенногопроисхождения на ядерно- и радиационно-опасные объекты. Правила и нормы поядерной безопасности. НП064-05

6 РБ-005-98Требования к сертификации строительных конструкций, важных для безопасности, иобъектов использования атомной энергии.

7 НП-010-98 Правила, устройства и эксплуатации локализующихсистем безопасности атомных станций.

8 НП 306.2.02./1.004-98 Общие положения обеспечениябезопасности при снятии с эксплуатации атомных электростанций иисследовательских ядерных реакторов.

9 ПНАЭ Г-10-007-89 Нормы проектированияжелезобетонных конструкций локализующих систем безопасности атомных станций.

10 ОСПОРБ-99 Основные санитарные правилаобеспечения радиационной безопасности. СП2.6.1.799-99

11 ПРБ АС-99 . Правила радиационной безопасности при эксплуатацииАС.

12 ПНАЭГ-10-032-92. Правила контроля сварных соединений элементов локализующихсистем безопасности атомных станций.

13 ПНАЭ Г-7-008-89 .Правила устройства ибезопасной эксплуатации оборудования и трубопроводов атомных энергетическихустановок.

ВВЕДЕНИЕ

Строительныеконструкции, здания и сооружения АС составляют важную подгруппу систем,конструкций и элементов, необходимых для обеспечения ядерной безопасности.

Типоваяинструкция по эксплуатации производственных зданий и сооружений атомных станций(далее - инструкция) учитывает требования действующей нормативно-техническойдокументации по безопасности в атомной энергетике и направлена на обеспечениебезопасной эксплуатации и эксплуатационной пригодности строительныхконструкций, зданий и сооружений АС на проектный срок службы.

Инструкцияпредназначена для персонала и руководящих работников атомных электростанций,осуществляющих эксплуатацию, а также технический надзор и проведениеобследований СКЗиС в период эксплуатации и ремонта.

Инструкцияотменяет действие Типовой инструкции по эксплуатации производственных зданий исооружений атомных станций (РД ЭО-0007-93) и вводится в действие с моментаутверждения.

Требованияинструкции обязательны для всех эксплуатируемых АС и должны быть учтены присоставлении местных инструкций по организации эксплуатации производственныхзданий и сооружений с учетом конкретных проектных и компоновочных решений.

Положенияинструкции направлены на обеспечение требуемых нормативными документами ипроектом здания эксплуатационных качеств строительных конструкций,предотвращение их преждевременного износа, вызывающего необходимостьвнеочередных ремонтов, и на сокращение расходов на эксплуатацию и ремонт.

Положенияи указания инструкции должны учитываться специализированными ремонтными,научно-исследовательскими и производственными организациями, выполняющимисоответствующие работы на АС.

Приэксплуатации производственных зданий и сооружений необходимо также соблюдатьсоответствующие положения "Основныхправил обеспечения эксплуатации атомных станций" (издание 3, - М. ЗАО"Центр Принт" 2002 г), действующих нормативно-технических документов,Положений о проведении планово-предупредительного ремонта производственныхзданий и сооружений, глав СНиП и других действующих документов по приемке вэксплуатацию и эксплуатации производственных зданий и сооружений.

1 ОБЩИЕПОЛОЖЕНИЯ

1.1 Инструкция распространяется на производственныездания и сооружения расположенные на площадке АС и рассматривает вопросыорганизации их эксплуатации и ремонтов.

1.2 Требования инструкции не распространяются на:

- сооружения линий электропередач;

- открытые распределительные устройства (ОРУ);

- железнодорожные пути;

- автомобильные дороги;

-гидротехнические сооружения (брызгальные бассейны, градирни, ограждающие иструенаправляющие дамбы пруда охладителя, подводящие и отводящие каналы,сбросные железобетонные циркводоводы с сифонными колодцами, насосные станции);

- вентиляционные трубы, короба и воздуховоды;

- дымовые трубы.

1.3 Сооружения, на которые не распространяютсятребования инструкции, эксплуатируются по соответствующим эксплуатационныминструкциям и методикам.

1.4 К производственным зданиям АС относятсязаконченные строительством наземные объекты промплощадки:

- главный корпус;

- здание машзала;

- спецкорпус;

- объединенный вспомогательный корпус;

- дизель-генераторные станции;

- инженерно-лабораторный корпус;

- здания химводоочистки;

- здание компрессорной пневмоприводной арматуры;

- здания ремонтных мастерских и другие объекты, взависимости от конкретного проекта АС.

1.5 К производственным сооружениям АС относятсязаконченные строительством объекты промплощадки:

- эстакады технологических трубопроводов;

- переходные галереи;

- соединительные эстакады;

- гидротехнические сооружения;

- вентиляционные трубы, короба и воздуховоды;

- дымовые трубы;

- сооружения хранилищ жидких и твердых отходов идругие объекты, в зависимости от конкретного проекта АС.

1.6 Основными задачами подразделений и должностныхлиц АС по эксплуатации, надзора, инспекций и ремонта производственных зданий исооружений является:

- обеспечение соответствия параметровэксплуатационных сред, нагрузок и других воздействий на строительныеконструкции величинам, принятым при проектировании здания или оговореннымдействующим нормативными документами;

-своевременное выявление и правильная оценка неисправностей строительныхконструкций;

- своевременное устранение неисправностейстроительных конструкций зданий и сооружений;

- своевременная очистка строительных конструкцийзданий и сооружений от загрязнений, пыли, случайных предметов, снега и льда.

1.7 В процессе подготовки и проведения всех работпо эксплуатации или ремонту строительных конструкций зданий и сооружений должныприниматься меры, предотвращающие аварийное разрушение конструкций иобеспечивающие безопасность людей и сохранность оборудования.

1.8. В настоящей инструкции употребляютсянаименования подразделений АС, отвечающих за эксплуатацию, надзор и ремонтзданий и сооружений, в соответствии с типовой организационно-функциональной структуройуправления атомной станции (Приказ концерна "Росэнергоатом" № 897 от15.10.2004).

1.9 Проверка знаний инструкции у персоналаподразделений по эксплуатации зданий и сооружений, отдела надзора за зданиями исооружениями, отдела инспекций, ответственных за эксплуатацию зданий исооружений в цехах АС и линейного ремонтного персонала ремонтно-строительногоцеха должна производиться в соответствии с ПОРП 2000 по соответствующимпрограммам или должностным инструкциям перед допуском к самостоятельной работеи периодически, но не реже одного раза в три года.

2.КЛАССИФИКАЦИЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ АС И ТРЕБОВАНИЯ К НИМ

2.1 Классификация производственных зданий и сооружений АС и ихинженерного оборудования

2.1.1 Объектами эксплуатации являются строительныеконструкции зданий и сооружений АС, входящие в полный производственныйкомплекс.

2.1.2 Основанием для назначения видов обследования,диагностики и наблюдений при эксплуатации СКЗиС АС является их классификация.Классификация строительных конструкций, зданий и сооружений производится всоответствии с их значением для обеспечения безопасности АС.

2.1.3 Классификация СКЗиС выполняется на основаниируководящих документов в зависимости от класса безопасности по [1],категории ответственности за радиационную и ядерную безопасность по [3]и категории сейсмостойкости по [4]. При этомнеобходимо учитывать взаимодействие СКЗиС от влияния конструкций более низкогокласса или категории на более высокий класс или категорию.

2.1.4 Для конкретного энергоблока классификациязданий и сооружений, а также строительных конструкций, узлов зданий исооружений устанавливается Генпроектировщиком в отчете по обоснованиюбезопасности (Пример классификации строительных конструкций, зданий исооружений АС с реакторами различных типов приведен в ПриложенииБ).

2.1.5 Для конкретного энергоблока в рабочихинструкциях по эксплуатации производственных зданий и сооружений должны бытьуказаны классы безопасности, категории ответственности и категориисейсмостойкости в соответствии с действующими нормами и правилами.

2.1.6 Классы безопасности элементов АС назначаютсяразработчиками проекта РУ и разработчиками проекта АС в соответствии стребованиями нормативных документов.

2.1.7 В соответствии с п.п. 2.2, 2.4 [1] всесистемы и элементы АС по назначению разделяются на:

системыи элементы нормальной эксплуатации;

системыи элементы безопасности.

2.1.8 Системы и элементы безопасности по характерувыполняемых ими функций разделяются на:

- защитные;

- локализующие;

- обеспечивающие;

- управляющие.

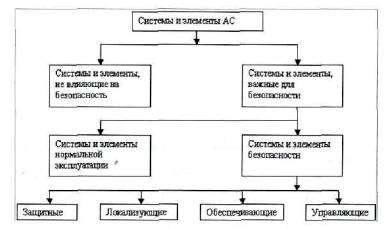

2.1.9 На рисунке приведена структурная схемаклассификации систем и элементов АС.

2.1.10 Требования к качеству элементов АС,отнесенные к классам безопасности 1,2,3 по [1], категориямответственности за радиационную и ядерную безопасность I и II по [3]и категориям сейсмостойкости I и II по [4], а также егообеспечению устанавливаются в действующих нормативных документах, нормирующихих устройство и эксплуатацию. При этом более высокому классу безопасностидолжны соответствовать более высокие требования к качеству и его обеспечению,приведенные в указанных документах.

2.1.11 ГО и их элементы, важные для безопасности, сцелью поддержания и подтверждения проектных характеристик, должны подвергатьсяпериодическим проверкам, контролю и испытаниям в процессе эксплуатации.

2.1.12 Результаты классификации должнысоответствовать отчетам по обоснованию безопасности и отражаются в паспортахили в дополнениях к паспортам на здания и сооружения (для зарегистрированных вГУФРС зданий и сооружений).

2.1.13 Здания и сооружения АС подлежат обязательнойпаспортизации. Паспорт на здание или сооружение АС является основнымдокументом, отражающим информацию о состоянии строительных конструкций.

2.1.14 Паспорт является документом, который удостоверяеттехническое состояние здания (сооружения) и используется для подтвержденияфакта эксплуатационной годности (непригодности) объекта.

2.1.15 В результате паспортизации создается единаясистема учета и контроля состояния зданий и сооружений с целью своевременноговыявления снижения надежности и эксплуатационной пригодности строительныхконструкций.

2.1.16 Требования к форме паспорта и его заполнениюприведены в Приложении И.Паспорт заполняется на основании проектных, исполнительных документов, а при ихполном или частичном отсутствии по результатам обследования специализированнойорганизации (или без нее) и определения технического состояния здания(сооружения) с участием (без участия) представителя специализированнойорганизации, которая проводила обследование.

2.1.17 При новом строительстве паспорта на здания исооружения должны быть оформлены в соответствии с требованиями настоящего РДперед сдачей объекта в эксплуатацию.

2.1.18 Достоверность данных, которые занесены впаспорт, подтверждается подписями владельца объекта (руководителя организации)и представителя специализированной организации и/или подразделения АС, котораяпроводила обследование и паспортизацию.

2.1.19 Паспорт шнуруется и скрепляется печатьюорганизации - владельца объекта. Паспорт составляется в двух экземплярах: одиниз них хранится в архиве АС, а другой - у лица ответственного за его ведение.

2.1.20 Изменения технического состояния объекта,которые зафиксированы последующими после паспортизации обследованиями, заносятв паспорт в виде приложений с указанием дат обследования. Дополнения в паспортвносятся не позднее одного месяца после окончания очередного обследования.

2.2 Требования кпроизводственным помещениям, зданиям, сооружениям и ГО

2.2.1 Производственные здания и сооружения, взависимости от конкретного проекта АС, подразделяются на основные ивспомогательные.

2.2.2 В рабочей инструкции по эксплуатациипроизводственных зданий и сооружений конкретной АС должен быть приведенперечень основных и вспомогательных производственных зданий и сооружений, ихфункциональное назначение и краткая характеристика.

2.2.3 Для эффективнойтехнической эксплуатации производственных зданий и сооружений персонал,ответственный за эксплуатацию, надзор и ремонт зданий и сооружений АС обязанзнать функциональные назначения производственных зданий и сооружений, их классыв соответствии с отчетами по обеспечению безопасности, их объемно-планировочныерешения (по паспортным и проектным данным) и технические строительныехарактеристики их конструкций.

2.2.4 В соответствии с «Санитарными правиламипроектирования и эксплуатации атомных станций. СПАС-03»здания и сооружения АС разделяются на две зоны:

- зону контролируемого доступа (далее - ЗКД) -производственные помещения, где осуществляется обращение с источникамиизлучения и возможно воздействие радиационных факторов на персонал группы А(доступ в помещения ЗКД должен осуществляться через санпропускник);

- зону свободного доступа (далее - ЗСД) -вспомогательные и административные помещения, где при нормальной эксплуатацииАС не осуществляется обращение с источниками излучения и, как правило,практически исключается воздействие на персонал радиационных факторов.

2.2.5 Для транспортирования оборудования иматериалов в помещения и из помещений ЗКД предусматриваются специальные входы итранспортные въезды. Транспортные въезды должны оборудоваться воздушными завесами,специальной канализацией и средствами обмывки транспорта. Должен бытьпредусмотрен радиационный контроль мощности дозы гамма-излучения иповерхностного загрязнения транспортных средств, вывозимого оборудования иматериалов.

2.2.6 В помещениях ЗКД (кроме помещений, гденаходится оборудование и коммуникации с жидкометаллическим натрием) должны бытьпредусмотрены коммуникации для подачи воды и моющих средств, а также средствадля механизированной уборки и дезактивации. Полы в этих помещениях должны иметьуклоны и трапы для стока воды.

2.2.7 Поверхности помещений и оборудования ЗКДдолжны быть защищены материалами, слабо сорбирующими радиоактивные вещества илегко поддающимися дезактивации.

2.2.8 Помещения, где проходят коммуникации сжидкими радиоактивными средами, должны иметь надежную гидроизоляцию,исключающую возможность попадания радиоактивных сред в нижерасположенныепомещения и грунт.

2.2.9 На АС предусматриваются локализующие системыбезопасности (ЛСБ), на которые распространяются [7].

2.2.10 Для выполнения функций безопасности на АСмогут быть предусмотрены следующие ЛСБ и их элементы или комбинации из них(ЗЛА), например:

- герметичные ограждения;

- система пассивной конденсации пара;

- система пассивных спринклерных устройств;

- активная спринклерная система;

- система пассивного отвода тепла из ЗЛА;

- вентиляционно-охладительные системы.

2.2.11 С учетом установленных проектом АС функцийГО может включать в себя:

-стальные или железобетонные строительные конструкции с герметизирующимпокрытием (в том числе в виде металлической облицовки с системой анкерования);

- элементы, устанавливаемые в строительныеконструкции ГО (проходки, люки, двери, шлюзы, перепускные и предохранительныеустройства, а также закладные детали этих элементов);

-участки трубопроводных коммуникаций, пересекающих ГО или подсоединяемых к ГО, впределах изолирующих устройств;

- оборудование и трубопроводные коммуникации,выходящие за пределы строительных конструкций ГО и участвующие в образованииЗЛА;

- изолирующие устройства.

2.2.12 Система герметичного огражденияпредназначена для выполнения следующих основных функций:

- удержание в пределах зоны локализации аварийвыделяющиеся радиоактивные вещества;

- изоляция от окружающей среды тех систем иэлементов, отказ которых может привести к неприемлемому выбросу радиоактивныхвеществ;

- защиты персонала и населения от ионизирующихизлучений.

2.2.13 Если на АС проектом предусмотреноиспользование или хранение радиоактивных веществ и при авариях они могут выйтиза пределы емкостей или помещений, в которых находятся, то в проекте АС должныбыть определены границы ЗЛА для каждого помещения (емкости) и предусмотренкомплекс ЛСБ, выполняющий функции предотвращения или ограниченияраспространения радиоактивных веществ. В рабочих инструкциях по эксплуатациидолжны быть указаны границы ЗЛА для каждого помещения (емкости).

2.2.14 При нахождении в ЗЛА радиоактивных веществ(кроме радиоактивных материалов, используемых при техническом обслуживании иремонте), как правило, запрещается нарушать герметичность ГО. Для ЗЛА состановленным и расхоложенным ядерным реактором (с активной зоной, надежнопереведенной в подкритическое состояние) допускается разгерметизация ГО припринятии специальных технических и организационных мер, предусмотренных иобоснованных в проекте АС.

2.2.15 В рабочих инструкциях по эксплуатации ГО,разработанные подразделениями АС - владельцами зданий и сооружений, должно бытьуказано количестводопустимых циклов нагружения ГО при испытаниях на прочность и герметичность завесь срок службы с учетом приемо-сдаточных и эксплуатационных испытаний.

3 СОДЕРЖАНИЕИ ЭКСПЛУАТАЦИЯ ЗДАНИЙ И СООРУЖЕНИЙ АС

3.1Содержание и эксплуатация строительных конструкций производственных зданий исооружений АС

3.1.1 Строительные конструкции, здания и сооружениядолжны предохраняться от разрушающего воздействия климатических факторов, длячего необходимо:

- содержать в исправном состоянии гидроизолирующиеслои в ограждающих конструкциях и фундаментах;

- содержать в исправном состоянии устройства дляотвода атмосферных и талых вод;

- не допускать скопления снега у стен зданий исооружений, удаляя его на расстояние не менее двух метров от стен донаступления оттепели;

- утеплять на зиму мелкозаложенные фундаменты,трубопроводы, каналы и др. в соответствии с требованиями проекта.

3.1.2 Запрещается выброс воды, пара, масел унаружных стен зданий и сооружений.

3.1.3 По периметру зданий и сооружений должна бытьвыполнена отмостка из водонепроницаемых материалов без трещин и просадок. Привозникновении щелей в местах примыкания асфальтовых или бетонных отмосток кстенам, щели (с раскрытием более 10 мм) должны быть устранены не позднее чем через5 суток после обнаружения, а в зимний период - с наступлением положительныхтемператур воздуха.

3.1.4 В производственных зданиях долженподдерживаться температурно-влажностный режим и режим аэрации, соответствующийпроекту и нормативным требованиям.

3.1.5 Изменения объемно-планировочных решенийзданий, конструкций несущего каркаса зданий, конструкций кровель, усилениестроительных конструкций, устройство дополнительных проемов в наружных несущихстенах должны производиться только по специальным проектам, согласованным сГенпроектировщиком.

Генпроектировщикомтакже должны быть согласованы все выявленные отступления от проекта.

3.1.6 Запрещается вырезка элементовметаллоконструкций каркаса зданий и сооружений. Разрешение может быть выданопосле проведения поверочного расчета, разработки проекта, выполнения мер поусилению несущей способности конструкции и согласованию с Генпроектировщиком.Допускается вырезка образцов для лабораторных испытаний в местах определенныхспециализированной организацией, проводящей обследование, с усилением несущейспособности конструкции в месте вырезки.

3.1.7 Не допускается нарушение габаритов проходов,проездов и коридоров с размещением в них громоздких предметов, оборудования,инвентаря и т.д.

Границыпроходов и проездов в производственных зданиях должны быть четко обозначены наполах или стенах.

3.1.8 Замена, установка, модернизация, подвеска икрепление технологического оборудования, транспортных средств, трубопроводов идругих устройств не предусмотренных проектом, вызывающие изменение расчетныхнагрузок, степени или вида агрессивного воздействия на строительные конструкциизданийи сооружений, должны производиться после выполнения поверочного расчета поспециальным проектам, согласованным с Генпроектировщиком.

3.1.9 Не допускается производство земляных работвнутри и снаружи зданий и сооружений без проектов производства работсогласованных в установленном на АС порядке.

3.1.10 Работы по демонтажу оборудования, прокладкетехнологических коммуникаций должны быть согласованы с отделами надзора иинспекций и выполняться с обеспечением сохранности строительных конструкций.

3.1.11 Для предотвращения перегрузки строительныхконструкций запрещается:

- превышение проектной нагрузкиподъемно-транспортного оборудования;

- перемещение и размещение на перекрытияхоборудования и грузов, масса которых превышает допустимые проектные нагрузки наперекрытия;

- превышение нагрузки на кровли от скопления снегаи пыли сверх проектной. При уборке кровли снег или мусор должен счищатьсяравномерно и не собираться в кучи;

- дополнительная временная нагрузка от устройств имеханизмов при производстве строительных и монтажных работ в действующих цехах;

- складирование материалов, деталей машин,механизмов, химреагентов, мусора и других грузов, а также навал грунта припроизводстве земляных работ, вызывающие боковое давление на стены, перегородки,колонны и другие строительные конструкции;

- использование конструктивных элементов зданий исооружений в качестве якорей, оттяжек, упоров;

- установка или снятие стоек, подвесок, раскосов идругих элементов решетчатых несущих конструкций (ферм, колонн и т.п.), снятиеили перестановка связей, создание в местах шарниров жестких сопряженийэлементов.

3.1.12 Строительные конструкции должныпредохраняться от ударов при работе мостовых кранов и безрельсового транспортапри перемещении оборудования и транспортировке грузов.

Участкиконструкций, где возможны удары транспортных средств или перемещаемых грузовдолжны быть защищены от ударов.

3.1.13 Запрещается пробивка и сверление отверстий,вырезка отдельных элементов или их частей, пробивка борозд в несущих иограждающих конструкциях без согласованного с Генпроектировщиком проекта ирасчета их несущей способности, при этом не допускается нарушение герметичностипомещений. Работы должны выполняться по разрешению начальника отдела надзора заэксплуатацией зданий и сооружений. Места пробивки, размеры отверстий,результаты поверочного расчета должны быть занесены в соответствующий журналтехнического осмотра.

3.1.14 Не рекомендуется пробивка отверстийотбойными молотками с пикой и зубилами в бетонных, железобетонных и кирпичных(для предотвращения образования рваных отверстий конусной формы). Пробивкаотверстий должна производиться специальным инструментом. Отверстия большого размерадолжны пробиваться после пробивки отверстий меньшего диаметра по контуруосновного отверстия с шагом - 3 диаметра шлямбура. Поврежденный при пробивкезащитный слой должен быть восстановлен торкретированием.

3.1.15 Не реже одного раза в год поверхности стальныхконструкций должны удаляться пыль, жиромасляные, коррозионные и другиеотложения, особое внимание должно быть обращено на участки и узлы, в которыхможет задерживаться пыль и влага.

3.1.16 Очистку стальных конструкций рекомендуетсяпроизводить:

- от плотной слежавшейся или спекшейся пыли -скребками, пневматическими или ручными щетками;

- от сухой не слежавшейся пыли - при помощипромышленных пылесосов;

- от жира и масел - протиркой пожаробезопаснымимоющими составами.

3.1.17 Поврежденные участки защитного покрытиядолжны быть восстановлены не позднее, чем через 6 часов после окончания очистки(информация о повреждении защитных покрытий должна быть передана в РСЦ непозднее суток, ремонт производится в течение недели).

3.1.18 Запрещается огневая очистка конструкций взданиях любого назначения, а в пожароопасных и взрывоопасных помещениях - имеханическая очистка.

3.1.19 Должна производиться очистка от пыли изагрязнений по мере необходимости, но не реже 1 раза в год с применениемсинтетических моющих составов:

- фасадных поверхностей алюминиевых ограждающихконструкций и оконных переплетов, имеющих декоративное или защитное покрытия;

-поверхности (раскрываемых) оконных переплетов в межрамном пространстве;

- фасадных и внутренних поверхностей стеклоблочных,стеклопрофилитовых светопрозрачных ограждений;

- оконных и дверных проемов остекленных обычным илитолстым стеклом.

3.1.20 При проведении сварочных работсветопрозрачные ограждающие конструкции должны быть защищены от раскаленныхчастиц металла, а при ведении отделочных работ - от механических повреждений изагрязнений.

3.1.21 Элементы ограждающих конструкций излистового или профильного стекла, имеющие трещины, а также разбитые стеклоблокиили имеющие в полости влагу, должны быть заменены.

3.1.22 Ремонт антикоррозионного покрытиястроительных конструкций зданий и сооружений должен производиться поразработанному проекту производства работ.

3.2 Содержание и эксплуатациягерметичных ограждений и их элементов

3.2.1 Администрация АС обязана содержать ГО и ихэлементы в соответствии с требованиями [7].Обеспечивать безопасность технического обслуживания и проверокработоспособности ЛСБ и их элементов, исправное состояние их работы, а такженазначить лицо, осуществляющее надзор за ГО и их элементов, и лицо,ответственное за их исправное состояние, из числа инженерно-техническихработников (персонала цеха владельца), прошедших проверку знаний вустановленном порядке.

3.2.2 ЛСБ и их элементы, на которыераспространяются требования [7],должны быть зарегистрированы в межрегиональных территориальных органахРостехнадзора и взяты на учет на предприятии-владельце оборудования итрубопроводов после окончания их монтажа до проведения техническогоосвидетельствования.

3.2.3 Необходимость и порядок регистрации ЛСБ и ихэлементов, а также порядок контроля за проведением их техническогоосвидетельствования предприятием-владельцем устанавливаются Ростехнадзором.

3.2.4 После регистрации ЛСБ и их элементов, должныпроходить техническое освидетельствование до пуска в работу (до загрузкиактивной зоны топливом), периодически в процессе эксплуатации и досрочно послепроведения ремонтных работ.

3.2.5 На АС ежегодно должен составляться графикпроведения технического освидетельствования ЛСБ и их элементов в соответствиисо сроками, указанными в паспортах, и сроками проведения ППР. Графикутверждается администрацией АС.

3.2.6 Перед техническим освидетельствованиемэлементы ЛСБ должны быть выведены из работы, отключены от всех источниковдавления, освобождены от заполняющей их рабочей среды, а поверхности,подлежащие осмотру, очищены от загрязнений и накипи.

3.2.7 По результатам техническогоосвидетельствования составляется акт, в котором делаются выводы о возможностиэксплуатации ЛСБ и их элементов с указанием сроков проведения последующихтехнических освидетельствований.

3.2.8 Ответственность за подготовку ЛСБ и ихэлементов к техническому освидетельствованию, выполнение необходимыхтехнологических операций, а также за соблюдение требований НД и инструкций порадиационной безопасности и технике безопасности при проведении техническогоосвидетельствования несет лицо, ответственное за исправное состояние ЛСБ и ихэлементов.

3.2.9 При эксплуатации ЛСБ должны соблюдатьсятребования НД по ядерной и радиационной безопасности, а также требования технологическогорегламента энергоблока АС и инструкций по эксплуатации ЛСБ и их элементов.

3.2.10 В рабочих инструкциях по эксплуатации ЛСБ иих элементов должны быть приведены значения объема и периодичность техническогообслуживания и проверок работоспособности ЛСБ и их элементов, установленных наосновании [7],проекта АС и результатов испытаний в период ПНР. Результаты проверок должныоформляться актом и заноситься в паспорт (Приложение И) или в дополнениях кпаспортам на ЛСБ (для зарегистрированных в ГУФРС) с учетом требований кпаспортам по [7].

3.2.11 ЛСБ должны быть готовы к работе(подразумевается готовность всех каналов), начиная с начала загрузки ядернымтопливом реактора, на всех уровнях мощности, включая МКУ, а также в период ППРв соответствии с требованиями технологического регламента.

3.2.12 Необходимость доступа работников (персонала)в процессе эксплуатации в ЗЛА для обслуживания оборудования должна бытьобоснована в проекте АС и отражена в технологическом регламенте.

3.2.13 Испытания и проверки ЛСБ и их элементов приэксплуатации проводятся в соответствии с требованиями технологическогорегламента, инструкций по эксплуатации и программ испытаний, а такжетребованиями раздела 8 [7].

3.2.14 Ремонт элементов ЛСБ должен проводиться всоответствии с требованиями к их изготовлению, строительству и монтажу раздела7 [7].

3.2.15 Перед включением в работу ЛСБ после ремонтаили длительного останова (более 72 часов) должны быть проверены положение иисправность изолирующих устройств и их элементов.

3.2.16 ППР и капитальный ремонт элементов ЛСБдолжны проводиться с учетом требований [13],[7],требований к техническому обслуживанию и ремонту СПЗО АС с реакторнойустановкой РУ-320. (РД Э0-129-98), требований к техническому обслуживанию иремонту СПЗО АС с реакторной установкой РУ-302, 338, 187. (РД ЭО-130-98);

3.2.17 Контроль технического состояния, параметровэлементов ЛСБ должен проводиться в соответствии с требованиями технологическогорегламента и инструкций по эксплуатации.

3.2.18 По окончании ремонтных работ и проверкифункционирования отремонтированного элемента ЛСБ, а при необходимости и всехЛСБ в паспорт заносятся выполненные ремонтные работы и результаты проверки.

4 ПОДРАЗДЕЛЕНИЯЭКСПЛУАТАЦИИ, НАДЗОРА, ИНСПЕКЦИЙ И РЕМОНТА СКЗИС

4.1 Обеспечение необходимого уровня состояниястроительных конструкций зданий и сооружений АС связано с надлежащимфункционированием службы технической эксплуатации, которая осуществляеттехнический контроль за зданиями и сооружениями собственными силами или путемпривлечения специализированных организаций.

4.2 Эксплуатация ГО, зданий и сооружений АСосуществляется производственными подразделениями, за которыми закреплены этиздания и сооружения.

4.3 Закрепление ГО, зданий и сооружений заруководителями соответствующих подразделений производится приказом директораАС. На них возлагается ответственность за правильную техническую эксплуатацию исвоевременное производство техобслуживания, текущих и капитальных ремонтов назакрепленных объектах.

4.4 Начальники цехов или других структурныхподразделений несут ответственность:

-за исправное состояние (согласно проекту) закрепленных за подразделениемпроизводственных зданий и сооружений;

- эксплуатацию зданий и сооружений в соответствии спроектом;

- своевременное техническое обслуживание ипроизводство текущих и капитальных ремонтов зданий и сооружений.

4.5 Руководитель каждого подразделения АС назначаетлицо, ответственное за надзор и эксплуатацию производственных зданий исооружений, закрепленных за подразделением, а также территорией АС, примыкающейк ним.

4.6 Надзор за эксплуатацией производственных зданийи сооружений на АС осуществляется отделом надзора за зданиями и сооружениями.Надзор за эксплуатацией ГО осуществляется отделом инспекций и отделом контроляобеспечения безопасности.

4.7 Подразделения по надзору, инспекций за зданиямии сооружениями осуществляют:

- надзор за исправным состоянием производственныхзданий и сооружений, использованием их в соответствии с требованиями проекта;

- контроль за соблюдением при эксплуатациипроизводственных зданий и сооружений требований проекта, ОПЭАС, СН и П, НП-010-98 [7],инструкций по эксплуатации;

- контроль за подготовкой договоров и документациина проведение ремонтов производственных зданий и сооружений;

- контроль качества, сроков и объемов выполненияработ при ремонте производственных зданий и сооружений.

4.8 Подразделения по надзору, инспекций за зданиямии сооружениями должны быть созданы дирекцией АС до начала ее строительства.

4.9 Численность персонала подразделений по надзоруопределяется исходя из возможности обеспечения полного технического надзора заэксплуатацией производственных зданий и сооружений АС. Примерная численность иструктура подразделения надзора за эксплуатацией производственных зданий исооружений, утвержденная приказом директора АС, может быть определена всоответствии с ПриложениемГ.

4.10 Начальники отделов и/или руководители групп понадзору за эксплуатацией производственных зданий и сооружений назначаютсяприказом директора АС. Они подчинены главному инженеру АС.

Подразделенияпо надзору, инспекций не должны входить в структуру подразделений, занимающихсяремонтом и эксплуатацией зданий и сооружений.

4.11 За каждым работником подразделения отделанадзора, инспекций за эксплуатацией производственных зданий и сооружений, накоторого возлагаются функции технического надзора (инженер-инспектор, инженерпо организации эксплуатации и ремонту зданий и сооружений) должны бытьзакреплены конкретные объекты надзора, инспекции (здания, сооружения, помещенияи участки территории промплощадки АС). Закрепление должно быть отражено всоответствующем распоряжении главного инженера АС.

4.12 Организацию и проведение ремонтов зданий исооружений осуществляет ремонтно-строительный цех, который являетсясамостоятельным структурным подразделением АС.

4.13 Эксплуатация и ремонт инженерных сетей иоборудования систем отопления, входящих в состав зданий и сооружений,промливневой и бытовой канализации, систем кондиционирования и вентиляциивозлагается на персонал соответствующих цехов и подразделений АС посоответствующим инструкциям и распоряжениям.

5 ОСНОВНЫЕПРАВА И ОБЯЗАННОСТИ ОТДЕЛОВ НАДЗОРА, ИНСПЕКЦИЙ И ЛИЦ, ОТВЕТСТВЕННЫХ ЗАЭКСПЛУАТАЦИЮ СКЗИС

5.1Основные обязанности отделов надзора и инспекций за эксплуатацией производственныхзданий и сооружений АС.

5.1.1 Осуществление технического надзора затехническим состоянием, обслуживанием и содержанием производственных зданий,сооружений, ГО и их элементов.

5.1.2 Разработка внутренних инструктивныхдокументов, правил и мер по обеспечению эксплуатации и ремонта, инструкций дляцехов и подразделений по эксплуатации производственных зданий, сооружений, ГО иих элементов. Допускается разработка общих внутренних инструктивных документовдля нескольких зданий и сооружений, имеющих аналогичное функциональное назначение.

5.1.3 Контроль разработки графиков по периодичностии объему технического обслуживания и проверок работоспособности ГО и ихэлементов. Проверка активных элементов ГО, необходимость которой обосновываетсяв проекте АС, как правило, должна проводиться не реже одного раза в месяц.Проверка работоспособности пассивных элементов ГО и изолирующих устройствдолжна проводиться ежегодно в период ППР.

5.1.4 Ведение журналов осмотров ГО, строительныхконструкций зданий и сооружений (Приложение Д). В журналахдолжны фиксироваться все отступления от проекта, выявленные во времястроительства, реконструкции и эксплуатации (фактические размеры и нагрузки,изменения конструктивных или расчетных схем и т.д.), а также изменения всехпроектных размеров вследствие коррозионного износа, наращивания, скалывания,температурных, атмосферных и других воздействий на конструкции и сооружения.

5.1.5 Периодические проверки цеховых журналовтехнических осмотров ГО и их элементов, строительных конструкций зданий исооружений для постоянного контроля фактических параметров эксплуатационныхсред в производственных помещениях АС, с целью принятия необходимых мер поограничению фактических нагрузок и воздействий на строительные конструкции довеличин не превышающих проектные.

5.1.6 Проведение анализа фактического состояниязданий и сооружений, выявление аварийных или предаварийных сооружений иконструкций, недостатков эксплуатации и разработка мероприятий длясвоевременной ликвидации выявленных недостатков.

5.1.7 Надзор за соблюдением норм и правилсодержания ГО и их элементов, производственных зданий и сооружений иправильностью технического обслуживания конструктивных элементов ГО, зданий исооружений персоналом цехов АС.

5.1.8 Организационно-техническое руководствопроизводственными подразделениями АС в их работе по эксплуатации ГО и ихэлементов, зданий и сооружений.

5.1.9 Надзор за своевременностью и качествомремонта ГО и их элементов, производственных зданий и сооружений различнымиремонтными подразделениями (станционными и сторонними).

5.1.10 Оказание технической помощи подразделениямАС в планировании и организации проведения ремонтных работ ГО и их элементов,производственных зданий и сооружений силами ремонтных организаций ипроизводственными цехами.

5.1.11 Участие в промежуточной приемке иосвидетельствовании скрытых работ (в период ремонта или реконструкции), а такжеработ, от качества выполнения которых зависит устойчивость и прочность зданий иих частей.

5.1.12 Запрещение проведения работ по реконструкцииГО и их элементов, производственных зданий и сооружений без согласованияпроекта с Генпроектировщиком. Участие в работе комиссии по приемке вэксплуатацию ГО, производственных зданий, сооружений, помещений, законченныхкапитальным ремонтом, реконструкцией, расширением или вновь сооруженных или впередаче по акту объектов подрядчику для ремонта или реконструкции.

5.1.13 Организация, планирование и проведениетехнических осмотров ГО, зданий и сооружений.

5.1.14 Проведение подготовительных работ поорганизации комиссий для проведения обследований, общих технических осмотровГО, производственных зданий и сооружений и участие в работе комиссии.

5.1.15 Участие в проведении подготовительных работпо организации комиссии по приемке в эксплуатацию ГО, производственных зданийАС после окончания капитального ремонта, расширения или реконструкции объекта.

5.1.16 Составление заданий на обследование ГО,производственных зданий и сооружений специализированным организациям, участие воформлении договоров, оказание необходимой помощи при проведении имиобследований.

5.1.17 Анализ отчетных материаловспециализированных организаций по результатам обследований, участие вразработке мероприятий по реализации содержащихся в них предложений.

5.1.18 Надзор за техническим состоянием инженерногооборудования ГО, производственных зданий и сооружений и организация еготехнического обслуживания с привлечением специалистов соответствующих цехов.

5.1.19 Организация и ведение работ по паспортизацииГО, производственных зданий и сооружений, выдача заполненных паспортов в архивАС, внесение в паспорта отметок о проведенных ремонтах, изменениях конструкцийи планировок зданий и сооружений.

5.1.20 Проверка правильности представленныхотчетных данных по капитальному и текущему ремонту ГО, зданий и сооружений,передаваемых РСЦ или ремонтными организациями в плановый отдел, осуществлениепериодического контроля за списанием материалов по объектам и видам ремонта и  за соответствием их нормам расхода.

5.1.21 Участие в работе комиссий по определениюизноса и переоценке основных фондов, инвентаризации ГО, зданий и сооружений,находящихся на балансе АС.

5.1.22 Разработка мероприятий (вспомогательныхконструкций и др.) по облегчению доступа к ответственным и уязвимым узлам ГО,зданий и сооружений АС для их осмотра.

5.1.23 Выявление причин возникновения повреждений,дефектов и деформаций, обнаруженных при любом виде технических осмотровстроительных конструкций ГО, зданий и сооружений и принятие мер к их полномуустранению, либо привлечение для этих целей специализированных, проектных иремонтных организаций.

5.1.24 Проверка противопожарного состояния ГО,производственных зданий и сооружений АС.

5.1.25 Участие в расследовании аварий и поврежденийстроительных конструкций ГО, зданий и сооружений, а также разработкамероприятий по их восстановлению. Расследование аварий производится согласно"Порядка организации и проведения расследований эксплуатирующейорганизацией нарушений в работе атомных станций. РД ЭО 0163-99 (с изменением№1, №2 от 2000 г).

5.1.26 Представление во внешних организациях повопросам архитектурно-художественного оформления АС, либо по работамреконструкции архитектурно-строительной части эксплуатируемых объектов илиобъектов расширения АС.

5.1.27 Надзор за обеспечением безопасных условийтруда и требований техники безопасности в разрабатываемых привлеченнымиорганизациями проектах производства ремонтных работ.

5.1.28 Совместно с начальниками цехов иподразделений разработка и организация выполнения мероприятий по подготовке ГО,зданий и сооружений к эксплуатации в зимний период.

5.1.29 Систематизация и ведение учета техническойдокументации по строительной части ГО и их элементов, а также зданий исооружений, технических проектов, чертежей, изменений конструктивных элементов,сертификатов на металлы и актов скрытых работ, а также всей техническойдокументации по надзору за ремонтом и техническим обслуживанием. Ведение базыданных архивной проектной документации (в том числе визуализированной).

5.2 Основные права отделовнадзора и инспекций за эксплуатацией производственных зданий и сооружений АС.

5.2.1 Требовать от начальников цехов устранения, вустановленные предписанием сроки, выявленных нарушений правил техническойэксплуатации ГО, зданий и сооружений.

5.2.2 Запрещать эксплуатацию производственногоздания, сооружения или отдельных конструкций (предписанием) в случаеобнаружения неисправностей (повреждений, деформаций, дефектов), угрожающихбезопасности людей, сохранности здания или оборудования, немедленноприостановить все виды работ, вывести персонал из опасной зоны и одновременносообщить об этом руководству АС устно или в докладной записке для принятиясрочных мер.

5.2.3 Запрещать работы по ремонту ГО, зданий исооружений, с вручением соответствующего предписания, при обнаружении низкогокачества ремонта или выполнения его с отступлениями от проектных решений,сообщать об этом руководству АС и подразделения, ведущего ремонтные работы, стребованием переделки забракованных объемов работ.

5.2.4 Привлекать, в установленном порядке,специализированные организации для проведения обследований производственныхзданий и сооружений АС и для разработки технических решений и рекомендаций,связанных с их эксплуатацией, а также подрядные ремонтно-строительные испециализированные организации для выполнения капитального ремонта.

5.2.5 Привлекать, при необходимости,специализированные или проектные организации для проведения сложных работ понаблюдениям за деформациями ГО, зданий, сооружений или отдельных конструктивныхэлементов, решения сложных инженерных задач по их усилению или реконструкции.

5.2.6 Распределять и контролировать правильностьиспользования (по назначению и объему) специализированными подряднымиорганизациями средств на проведение обследований СКЗиС.

5.2.7 Участвовать в рассмотрении и согласованиипроектов на новое строительство, расширение, консервацию и реконструкциюпроизводственных зданий АС и давать свои предложения по улучшению проектныхрешений.

5.2.8 Выносить на рассмотрение руководства АСвопросы эксплуатации и ремонтов производственных зданий и сооружений.

5.2.9 Контролировать качество работ, при проведенииремонта или реконструкции существующих производственных зданий и сооружений АС.При обнаружении отступлений от технических норм и правил, принимать необходимыемеры к их устранению.

5.2.10 Требовать от руководителей подразделения АС,для которого или в помещении которого производятся работы (специальные, поархитектурно-художественному оформлению, обмерочные, обследования илинаблюдения), обеспечения безопасных условий производства работ.

5.2.11 Уведомлять руководство АС о прекращенииработ, в результате которых может быть причинен ущерб ГО, зданиям исооружениям.

5.2.12 По согласованию с руководством АС вноситьобоснованные изменения в план работ ремонтных организаций.

5.2.13 Участвовать в работе комиссий по приемке вэксплуатацию ГО, зданий и сооружений после окончания строительства,капитального ремонта, выполняемого подрядными организациями.

5.2.14 Запрещать работы по переоборудованию ипереустройству ГО, зданий и сооружений, выполняемых без утвержденнойтехнической документации.

5.3 Обязанности отделов надзора иинспекций при надзоре за состоянием производственных зданий, сооружений, ГО иих элементов

5.3.1 При надзоре за состоянием и содержаниемкровель:

- следить за исправным состоянием конструкций иустройств для отвода атмосферных вод с крыши;

- не допускать пребывание людей на кровлях, заисключением проведения работ по их очистке, ремонту и обслуживанию. Допускатьпроведение работ только в мягкой обуви на резиновой подошве;

- обеспечивать немедленное устранение повреждений идефектов кровли, принимать меры к своевременной защите кровель от повреждений взоне проведения ремонтных работ;

- проверять величину снежного покрова и наледей накрышах, обеспечивать своевременное удаление снега, льда и мусора с кровли, недопуская превышения расчетных нагрузок. Запрещать применение для удаления снегаи льда ударных инструментов;

- принимать меры по своевременной очисткезасоренных водосборных воронок, лотков и ендов;

- не допускать складирования на кровляхстроительных материалов и мусора. На период производства ремонтных работвременное складирование производить согласно проекту производства работ, смерами предохранения несущих конструкций покрытий и кровли от перегрузок;

- контролировать состояние кровли в зонах выбросовпара и горячей воды из выхлопных труб;

- контролировать правильность выполнения узловпримыкания кровель к стенам, парапетам, выхлопным трубам, вентиляционнымшахтам, водоприемным воронкам внутренних и наружных водостоков,температурно-осадочным швам (в соответствии со СНиП и Типовыми решениями) и ихводонепроницаемость.

5.3.2 При надзоре за состоянием несущих иограждающих конструкций:

- контролировать плотность заделки зазоров междустеновыми панелями, стенами, оконными и дверными блоками в наружных стенахзданий и сооружений, правильность выполнения деформационных швов в пределахфасадных стен, принимать меры по восстановлению их герметизациигерметизирующими мастиками, применение которых должно быть согласовано спроектной организацией;

- контролировать состояние уплотнения мест проходоккабелей, труб, вентиляционных каналов через стены;

- контролировать состояние и исправность гидроизоляции:

1) в зонах подвальных помещений - вертикальной(наклеивающейся или жесткой);

2) в зоне сопряжения фундаментов со стенами(цоколем) и в полах подвальных помещений - горизонтальной;

- контролировать работоспособность откачивающихустройств, в случае затопления подвалов грунтовыми водами принимать срочныемеры по их откачке и исправлению дренажных систем, гидроизоляции стен и полаподвала;

- контролировать правильность складированияхимреагентов в помещениях;

- при обнаружении в каменных, кирпичных, бетонных ижелезобетонных конструкциях, замоноличенных стыках элементов железобетонныхсборных рамных конструкций каркасов зданий и сооружений трещин, должны бытьнемедленно организовано наблюдение за их развитием с помощью"маяков". Схемы расположения трещин, дата установки"маяков", результаты наблюдений должны регистрироваться в журналетехнического осмотра соответствующего здания или сооружения. При увеличениитрещин принимать меры по временной страхующей разгрузке конструкций, фиксацииположения для предотвращения развития неустойчивости. Для консультацийпривлекать работников специализированных организаций;

- производить периодическую проверку вертикальностиэлементов зданий (стен, колонн, опор эстакад, фундаментов и т.д.), совмещеннуюс циклами измерений осадок фундаментов своими силами (или с привлечениемспециализированных организаций). В случае отклонения от вертикали отдельныхконструкций или появлении продольного изгиба, угрожающего потерей ихустойчивости, принимать временные меры по предотвращению дальнейшего отклоненияконструкции от вертикали. Привлекать специализированные организации длятехнического освидетельствования и ремонта аварийных конструкций;

- контролировать общее состояние железобетонныхконструкций и их защитных слоев, находящихся в агрессивных средах или подпериодическим их воздействием;

- контролировать состояние специальных иантикоррозионных защитных покрытий строительных конструкций и полов(сплошность, шелушение, адгезию и т.п.)

- при обнаружении разрушений железобетонных конструкцийили их защитного слоя, принять меры по устранению причин, вызвавших разрушение,восстановлению разрушенных элементов или защитного слоя торкретированием, споследующим оштукатуриванием и покрытием антикоррозионными защитными составами;

- периодически контролировать состояние сварныхшвов, болтовых соединений металлических конструкций зданий и сооружений,обратить внимание на:

1) ответственные узлы опорных ферм;

2) узлы соединения решетки с нижними и верхнимипоясами;

3) узлы крепления подкрановых балок к консолямколонн анкерными болтами;

4) узлы крепления подкрановых рельс к балкам;

- организовывать немедленное устранениеобнаруженных следующих дефектов металлоконструкций, закладных деталей (вдоступных местах):

1) отклонения геометрических размеров сварных швовот проектных;

2) непровары, подрезы, пережоги, кратеры, отрывы,волосяные трещины, видимая значительная пористость швов;

3) отсутствие швов в местах, определенных проектом;

4) отсутствие проектного числа болтов, гаек,контргаек, шайб в болтовых соединениях или анкерных болтов в опорных узлах ферми балок;

5) ослабленную затяжку гаек;

6) отсутствие шплинтовки плоских шайб с упорнымилапками;

7) деформацию болтов в результате механическихповреждений;

8) значительные повреждения сечения болтов и элементовконструкции коррозией (ослабление более 10 %);

9) наличие больших зазоров (более 1 мм) междуколоннами и опорными вертикальными плитами узлов ферм (при болтовыхсоединениях);

- в помещениях ЗКД производить:

1) осмотр соединений опорных узлов;

2) контроль состояния сварных швов;

систематическиконтролировать состояние конструкций, подверженных воздействию динамическихнагрузок:

1) фундаментов турбогенераторов;

2) опор подкрановых путей и их пролетных строений(подкрановые балки, фермы);

3) колонн каркасов зданий, несущих подкрановые путии расположенного над ними покрытия (ферм, сборных железобетонных панелей, плит,в местах их сварных соединений с фермами, стенами или прогонами);

4) стационарных компрессоров и другогооборудования;

- в случае повышения вибрации конструкцийперекрытий зданий и сооружений, подверженных воздействию динамических нагрузок,немедленно произвести замер величины вибрации (частота, амплитуда) перекрытия,оборудования и его фундамента, потребовать устранения причины возникновенияповышенной вибрации оборудования;

- при обнаружении трещин в штукатурке опор илиригелей фундаментов турбогенераторов, циркуляционных насосов и другогооборудования, произвести расчистку штукатурки по линии трещин и проверитьналичие трещин в основном теле фундаментов, организовать наблюдение заразвитием в них трещин аналогично абзацу 6 настоящего пункта;

- не допускать превышения предельныхэксплуатационных нагрузок на:

1) перекрытия;

2) площадки обслуживания;

3) полы и перекрытия монтажных (ремонтных)площадок;

4) покрытия;

5) балки и ригели, а также превышения их предельныхпрогибов;

- при обнаружении мест вырезки элементовметаллического каркаса или других конструкций без разрешения, должно бытьпроведено расследование, найдены виновные и выполнено восстановлениеослабленной конструкции;

- выявлять, в процессе текущих техническихосмотров, степень ослабления элементов металлоконструкций вследствиемеханического, химического, электрохимического и пр. воздействий соценкой ослабления по результатам измерения площади сечения поврежденныхконструкций;

- выявлять недостатки и повреждения заводских имонтажных соединений в металлоконструкциях и в сборных железобетонныхконструкциях заводского изготовления перед их монтажом, принимать меры по ихустранению;

- при осмотре опорных частей конструкций проверятьвыполнение узлов в соответствии с расчетной схемой и рабочими чертежами, в томчисле достаточность площади опирания, анкеровки и других креплений, состояниематериала опорных частей, качество приторцовки опорных плит и др.;

-проверять, при необходимости, площади сечения арматуры в железобетонныхконструкциях, особенно при наличии на конструкциях поверхностных волосяныхтрещин с глубиной проникания в пределах толщины защитного слоя.

- проверять выполнение подразделениями АСпредписаний отделов надзора, инспекций и контроля по обеспечению безопасности;

- на основании материалов рабочих и государственнойкомиссии по приемке объектов в эксплуатацию, технических освидетельствований,фактически выполненных работ вести учет недоделок, дефектов и их устранения впаспортах соответствующих зданий и сооружений и в специальном журнале, единомна все основные здания и сооружения. Форма журнала приведена в Приложении Д.

5.3.3 При надзоре и инспекциях за состоянием системвентиляции и отопления:

- периодически, один раз в три месяца, проверятьисправное состояние:

1) вентиляционных систем подразделений АС;

2) систем централизованной уборки пыли;

3) систем пылеулавливания;

- герметичных уплотнений дверей, люков, впомещениях ЗКД - в период ППР;

- перед началом отопительного сезона проверятьсостояние систем отопления;

- не реже 2 раз в год проводить комиссионныепроверки систем вентиляции и отопления с привлечением соответствующихспециалистов подразделений АС;

- не реже 2 раз в год (с привлечением специалистов)контролировать состояние среды и степени агрессивности жидкостей, газов, пыли,попадающих на строительные конструкции. Контролировать соответствие состояниясреды требованиям проекта, СНиП и других НП.

5.4 Обязательность выполнениятребований отделов надзора, инспекций и контроля обеспечения безопасности

Указанияили требования работников отделов надзора, инспекций и контроля обеспечениябезопасности (согласованные с начальником отдела, руководителем группы)являются обязательными и могут быть отменены главным инженером или директоромАС. Такие указания (требования) могут быть даны в устной форме с последующим ихподтверждением (в течение 1 суток) в письменной форме в виде предписания (Приложение Е).

5.5 Основные обязанностиподразделений эксплуатации и лиц, ответственных за эксплуатацию СКЗиС.

5.5.1 Систематическое наблюдение за техническимсостоянием строительных конструкций цеховых зданий и сооружений поутвержденному (согласованному с отделами надзора, инспекций и контроляобеспечения безопасности) графику, с занесением результатов наблюдений вцеховой журнал технических осмотров зданий и сооружений.

5.5.2 Извещения отделов надзора, инспекций иконтроля обеспечения безопасности об обнаруженных неисправностях, требующихнемедленного устранения или вызывающих затруднения в оценке степени ихопасности выдаются в форме служебной записки, с записью в цеховой журналтехнических осмотров.

5.5.3 Ограничение фактических параметровэксплуатационных нагрузок и воздействий на строительные конструкции пределами,предусмотренными проектами, действующими нормативами, предписаниями руководстваАС и отделов надзора, инспекций и контроля обеспечения безопасности. Контрольза соблюдением этих ограничений до их отмены правомочными организациями.

5.5.4 Участие в очередных, внеочередных и текущихосмотрах ГО и их элементов, зданий и сооружений.

5.5.5 Регистрация в межрегиональных территориальныхорганах Ростехнадзора и взятие на учет на предприятии-владельце оборудования итрубопроводов после окончания их монтажа до проведения техническогоосвидетельствования ГО и их элементов, на которые распространяются требования [7].

5.5.6 Техническое освидетельствование до пуска вработу (до загрузки активной зоны топливом), периодически в процессеэксплуатации и досрочно после проведения ремонтных работ ГО и их элементов всоответствии с требованиями [7].

5.5.7 Обеспечение для ГО и их элементов условийвывода на техническое обслуживание, ремонт и испытания, включая минимальнонеобходимый состав оборудования, при которых обеспечивается безопасность АС.

5.5.8 Обеспечение своевременных систематическихпериодических проверок и испытаний ГО и их элементов согласно утвержденномуграфику проверок и испытаний.

5.5.9 Ставить в известность руководство АС онедопустимости пуска реактора в следующих случаях:

- при утечке из ГО, значение которой превышаетдопустимое проектом АС;

- при неготовности к работе хотя бы одного элемента(канала) ГО, включая обеспечивающие и управляющие системы безопасности, или при выходе из строя арматурныхпучков ГО в количестве, превышающем допустимое проектом АС;

- при неготовности к работе перепускных ипредохранительных устройств ГО.

5.5.10 Обеспечение своевременной систематическойочистки строительных конструкций от загрязнений по утвержденному цеховомуграфику.

5.5.11 Обеспечение необходимой помощиспециализированным организациям в проведении технических обследований строительныхконструкций ГО, зданий и сооруженийАС.

5.5.12 Составление и передача в отдел подготовки ипроведения ремонтов заявок на проведение текущих и плановых ремонтных иремонтно-восстановительных работ, описей работ.

5.5.13 Немедленная передача в отделы надзора,инспекций и контроля обеспечения безопасности сведений о выявленных дефектах,предаварийных и аварийныхсостояниях строительных конструкций.

5.5.14 Участие в согласовании графиков и проектовпроизводства работ по капитальному ремонту ГО, зданий и сооружений АС.

5.5.15 Оказание необходимой технической помощиремонтно-строительному цеху АС или подрядной организации (специализированномуремонтному предприятию) в выполнении ремонтных работ на зданиях и сооружениях,предоставлением: технической документации, материалов, оборудования, инвентаря(на договорных началах) и в отдельных случаях (на время) вспомогательныхрабочих необходимых специальностей (в пределах возможностей цеха).

5.5.16 Контроль выполнения рабочими РСЦ АС или рабочими подрядной организации (подоговору) работ по техобслуживанию и текущему ремонту в зданиях и сооружениях.

5.5.17 Организация промежуточной приемки иосвидетельствования скрытых работ капитального или текущего ремонтов и работ, от качества которых зависятпрочность и устойчивостьцехового здания и сооружения или отдельных частей, с привлечением специалистовотделов надзора, инспекций и контроля обеспечения безопасности.

5.5.18 Участие в работе комиссии по подготовке кприемке в эксплуатацию законченных капитальным ремонтом ГО и их элементов,зданий или сооружений данного подразделения, а также в окончательной приемкеработ по текущему ремонту.

5.5.19 Обеспечение и проведение проверок ииспытаний элементов ГО после проведения ремонта на соответствие их проектнымхарактеристикам.

5.5.20 Участие в работе комиссий по расследованиюаварий и поврежденийпроизводственных зданий и сооружений, находящихся на балансе соответствующихцехов и подразделений.

5.5.21 Лица, ответственные за надзор и эксплуатациюзданий и сооружений в подразделениях, обязаны:

- проходить периодический инструктаж в отделахнадзора, инспекций и контроля обеспечения безопасности по эксплуатации зданий исооружений;

- производить контроль за периодическими проверкамии испытаниями ГО и их элементов в соответствии с графиком проведения испытаний;

- производить не реже двух раз в месяц текущийосмотр закрепленных за подразделением ГО, зданий и сооружений с записьюзамечаний по их состоянию в журнал технического осмотра строительныхконструкций подразделения, о результатах осмотра докладывать руководителюподразделения;

- в случае обнаружения аварийного состояниястроительных конструкций немедленно уведомить отделы надзора, инспекций иконтроля обеспечения безопасности и доложитьруководителю подразделения;

- отмечать в журнале технического осмотра зданий исооружений сведения о сроках устранения, лицах ответственных за устранение и принятых мерах по устранениюзамечаний;

- принимать меры по поддержанию чистоты полов,стен, потолков, окон, и других поверхностей строительных конструкций.

5.6 Планирование работыподразделений ремонта, надзора и инспекций

5.6.1 При планировании работы по техническомуконтролю состояния производственных зданий и сооружений следует учитывать всеимеющиеся ограничения (физические и по условиям радиационной безопасности) подоступу к исследуемым элементам, а также межремонтные циклы АС.

5.6.2 На АС должны быть составлены графикипроведения периодических обследований ГО, включая проведение обследований СПЗОв соответствии с РД ЭО-0129 или РД ЭО-0130, зданий и сооружений АС.

5.6.3 В январе текущего года должен быть разработангодовые планы работы подразделений ремонта, надзора и инспекций.

5.6.4 В годовой план работы отделов надзора иинспекций должны быть включены:

- план организации и проведения техническогонадзора за состоянием эксплуатации производственных зданий и сооружений АС, втом числе:

1) план общих технических осмотров;

2) план периодических осмотров;

3) план-график текущих осмотров для персоналаотделов надзора и инспекций по закрепленным за ним объектам;

- план проведения обследований техническогосостояния производственных зданий и сооружений специализированнымиорганизациями;

-план (перечень) мероприятий по заключению договоров со специализированнымиорганизациями на проведение технических обследований производственных зданий исооружений;

- план проведения паспортизации зданий исооружений;

- план технической учебы персонала отделов надзораи инспекций и лиц, ответственных за эксплуатацию производственных зданий исооружений в подразделениях АС;

- план-график проверки знаний у персонала отделовнадзора и инспекций.

5.6.5 В годовой план работы подразделений ремонтадолжны быть включены:

- план капитальных и текущих ремонтных работ ГО иих элементов, зданий и сооружений промплощадки;

- план-график разработки технических заданий напроектирование ремонтов зданий и сооружений;

- план-график разработки технических заданий напроведение ремонтов зданий и сооружений;

- план мероприятий по заключению договоров сподрядными организациями на проведение ремонтов СКЗиС;

- заявки на строительные материалы, необходимые дляпроведения (своими силами) капитальных и текущих ремонтов в текущем году(проведение ремонтов подрядным способом не требует заказа материалов,обязанность подрядчика);

- план контрольных проверок выполненияремонтно-строительных работ на объектах АС;

-план технической учебы персонала подразделений ремонта.

5.6.6 В плане работы отделов надзора и инспекцийдолжен быть предусмотрен резерв на выполнение внеочередных технических осмотрови повышение квалификации персонала. Годовой план работы утверждается главныминженером АС или ЗГИ.

6. КОНТРОЛЬЗА СОСТОЯНИЕМ ГО, ЗДАНИЙ И СООРУЖЕНИЙ АС

6.1 Организация техническогоконтроля за состоянием ГО, зданий и сооружений

6.1.1 Целью технического контроля являетсясвоевременное выявление и достоверная оценка дефектов и поврежденийстроительных конструкций с определением их технического состояния и пригодности(или непригодности) к дальнейшей эксплуатации. Обследования делятся навизуальные, инструментальные и специализированные.

6.1.2 Контроль и инспекции за техническимсостоянием, содержанием и ремонтом производственных зданий и сооруженийосуществляется путем организации и проведения технического надзора, наблюденийи испытаний и включает:

- проведение технических осмотров;

- проведение обследований;

- проведение периодических испытаний ГО и ихэлементов.

6.1.3 Технические осмотры и испытания должныпроводиться по графикам, разработанным отделами надзора и инспекций иутвержденными Главным инженером АС.

6.1.4 Технические осмотры зданий и сооруженийподразделяются на:

- очередные или плановые (общие и частичные);

- внеочередные (общие и частичные);

- текущие.

6.1.5 Очередные (общие и частичные) техническиеосмотры подразделяются на весенние и осенние.

6.1.6 Внеочередные (общие и частичные) техническиеосмотры должны проводиться после сильных ливней, снегопадов, ураганных ветров,землетрясений и других стихийных явлений, пожаров, затопления помещений илиобнаружения серьезных дефектов в конструкциях зданий и сооружений.

Впервую очередь подлежат осмотру здания и сооружения, отнесенные к 1, 2, 3классам и I,IIкатегории, а также здания и сооружения, повреждение которых может угрожатьжизни людей и целостности оборудования и безопасности персонала.

6.1.7 Текущие технические осмотры проводятсяперсоналом отделов надзора и инспекций в период между очередными осмотрами идолжны быть организованы таким образом, чтобы было обеспечено систематическоеобслуживание работниками технического надзора закрепленных за ними объектовнадзора.

6.1.8 Цели текущего осмотра:

- систематическое накопление информации о состояниисреды в рабочей зоне производственных зданий и сооружений;

- своевременное выявление дефектов конструкций,недостатков эксплуатации и принятие мер по их устранению.

6.1.9 Очередные и внеочередные общие техническиеосмотры производятся смотровой комиссией. Состав комиссии должен быть утвержденглавным инженером или директором АС. Председателем комиссии является главныйинженер АС, а в его отсутствие ЗГИ (либо по его поручению) - начальники отделовнадзора и инспекций.

6.1.10 При выполнении очередных и внеочередныхобщих технических осмотров смотровой комиссией должен производиться полныйосмотр зданий и сооружений, включая все доступные для осмотра помещения, строительныеконструкции, инженерное оборудование, различные виды отделки и защитныхпокрытий, элементы внутреннего и внешнего благоустройства.

6.1.11 В состав смотровой комиссии должны входить:

- представитель отделов надзора и инспекций(старший по должности);

-представители подразделений, эксплуатирующие отдельные виды инженерногооборудования (санитарно-технические устройства, подземные, надземныекоммуникации, электроосвещение и др.);

- начальники подразделений АС (цехов, мастерских,отделов, служб и др.), эксплуатирующие закрепленные за ними здания исооружения;

- лица, ответственные за безопасную эксплуатациюГО, зданий и сооружений.

6.1.12 О всех замечаниях, выявленных при осмотрах зданийи сооружений (деформациях, повреждениях, дефектах инженерного оборудования,нарушениях ОПЭАС, настоящей инструкции и местных правил эксплуатациипроизводственных зданий, сооружений и помещений), работниками подразделений иотделов надзора и инспекций вносятся соответствующие записи в цеховые журналытехнических осмотров строительных конструкций зданий и сооружений (ПриложениеД2) и в журнал технических осмотров строительных конструкций зданий исооружений (ПриложениеД1).

6.1.13 Начальники отделов надзора и инспекцийпредоставляет материалы о результатах технических осмотров, с изложениемзамеченных нарушений и предлагаемых мероприятий по их устранению, наутверждение руководству АС

6.1.14 Производственные здания и сооружения АС постепени необходимой активности технических осмотров подразделяются на 3 группы:

- объекты активного режима наблюдений;

- объекты умеренного режима наблюдений;

- объекты спокойного режима наблюдений.

6.1.15 Степень необходимой активности техническихосмотров зданий и сооружений АС определяется отделами надзора и инспекций взависимости от отношения их к 1, 2, 3 классам и I, II категориям безопасности, их капитальности, ремонтопригодностиконструкций, ответственности за выработку электроэнергии и фактической степениизноса строительных конструкций. Деление объектов по степени активноститехнических осмотров и составление графиков технических осмотров следуетпроизводить с учетом примерных перечней объектов, приведенных в ПриложенииМ (Перечни 1, 2, 3). На каждой АС, с учетом фактических местных условий,степени износа объектов перечни объектов с делением их по степени активноститехнических осмотров должны быть составлены и утверждены Главным инженером.

6.1.16 Технические осмотры помещений ЗКД должныпроизводиться во время останова блока, с соблюдением правил радиационнойбезопасности.

6.2 Периодичность осмотров,обследований и наблюдений

6.2.1 Периодичность текущих технических осмотровдолжна быть;

- для объектов спокойного режима наблюдений - нереже 1 раза в 6 месяцев (2 раза в год);

- для объектов умеренного режима наблюдений - нереже 1 раза в 4 месяца (3 раза в год);

- для объектов активного режима наблюдений, заисключением помещений ЗКД, - не реже 1 раза в 3 месяца (4 раза в год).

6.2.2 Очередные технические осмотры зданий исооружений проводятся 2 раза в год - весной и осенью.

6.2.3 Технические осмотры помещений ЗКД должныпроводиться 1 раз в год во время планово-предупредительного ремонта блока(ППР).

6.2.4 Технические осмотры помещений ЗКД должныпроводиться сразу после останова блока на ППР, с целью выявления дефектовстроительных конструкций и определения объемов ремонта во время ППР.

Передпуском блока должен производиться осмотр всех строительных конструкцийпомещений ЗКД для контроля устранения выявленных ранее дефектов и пригодности кдальнейшей эксплуатации.

6.2.5 Обследование основных производственных зданийи сооружений АС должно производиться один раз в 4 года. Обследованию должныподвергаться следующие здания и сооружения АС:

- все здания и сооружения, в которых размещенооборудование, отнесенное к 1, 2, 3 классам безопасности по [1];

- все здания и сооружения отнесенные к I, II категориям по [3];

- все здания и сооружения отнесенные к 1,2категориям по [4];

- все другие здания, сооружения, конструкцииотнесенные к 4 классу по [1], атакже к III категории по [3]и [4].

6.2.6 Периодически должны проводитьсяинструментальные наблюдения за осадками фундаментов основных зданий, сооруженийв зависимости от их принадлежности к классам и категориям. Наблюдения должныпроводиться в сроки указанные в (Приложении Ж).

6.2.7 Наблюдения за осадками и креном реакторногоотделения и герметичного ограждения должны проводиться в сроки устанавливаемыеГенпроектировщиком в зависимости от скорости и характера осадок.

6.2.8 Не реже одного раза в 5 лет наблюдения за кренамиреакторного отделения и герметичного ограждения должны выполнятьсяспециализированной организацией по утвержденной программе.

6.2.9 Принятая периодичность должна обеспечиватьзаблаговременное выявление деградации элементов (включая не только железобетонные,но и металлические конструкции, облицовки и покрытия). По результатампроведения работ по оценке технического состояния и срока службы периодичностьобследований может изменяться, что указывается в решении об условиях ивозможности дальнейшей эксплуатации СК 3 и С.

6.3 Контроль техническогосостояния и испытания сооружений ГО

6.3.1 ГО, кроме выше перечисленных мероприятий поконтролю технического состояния, как правило, должны проходить прямую и полнуюпроверку на соответствие проектным показателям при вводе в эксплуатацию, послеремонта и периодически в течение всего срока службы АС.

6.3.2 Проверка ГО на соответствие проектнымхарактеристикам должна обеспечиваться путем проведения следующих видовиспытаний:

- испытания на прочность;

- испытания на герметичность;

- функциональные испытания.

Впериод проведения интегральных испытаний проводятся:

- контроль напряженно-деформированного состояниязащитной оболочки;

- контроль состояния внешней и внутреннейповерхности защитной оболочки.

6.3.3 Испытания на прочность и герметичностьсистемы герметичного ограждения при вводе блока в эксплуатацию должныпроизводиться специализированной организацией по рабочей программе.

6.3.4 Испытания ГО на герметичность и прочностьдолжны проводиться при полностью смонтированных элементах системы, а также присмонтированных обеспечивающих и управляющих системах в объеме, необходимом длявыполнения ГО всех функций, предусмотренных проектом АС.

6.3.5 Испытания герметичного ограждения напрочность.

1) Испытания ГО на прочность проводятся один раз завесь срок службы энергоблока АС (при вводе его в эксплуатацию) давлением иразрежением. Повторные испытания на прочность должны проводиться только в томслучае, если в процессе эксплуатации ремонтировались или заменялись элементы ГО,влияющие на его прочность. Критерии, по которым принимается решение онеобходимости проведения повторных испытаний на прочность, должны быть указаныв проекте АС. Решение о проведении повторных испытаний принимаетэксплуатирующая организация.

2) Для ограждающих ЗЛА конструкций, выполненных изжелезобетона, величину давления испытательной среды при испытаниях ГО напрочность пневматическим методом необходимо принимать в соответствии с [11]ПриложенияА, для ограждающих ЗЛА конструкций, выполненных из стали, в соответствии сНД "Атомные станции. Стальные защитные оболочки. Нормы расчета напрочность".

3) При испытаниях ГО на прочность необходимоэкспериментально определять динамику фактического напряженно-деформированногосостояния и сопоставлять данные испытаний с расчетными и (или) предельнодопустимыми критериями оценки прочности.

4) Для определения значения контролируемыхпараметров НДС железобетонных конструкций ГО и фактическогонапряженно-деформированного состояния, а также сопоставления его с проектнымизначениями при испытаниях на прочность следует создавать давления илиразрежения с заданной в проекте АС скоростью и выдержкой на указанных в проектеАС значениях (ступенях) давления. Дальнейшее повышение давления рабочей средыдо очередного значения (ступени) испытательного давления должно проводитьсятолько после получения приемочной комиссией достоверноговывода о соответствии ГО проектным критериям прочности.

5) В процессе испытания ГО на прочность должнырегистрироваться следующие параметры:

- результаты визуального осмотра поверхностей ГО;

- значения напряженно-деформированного состоянияГО;

- изменения в геометрии ГО;

- изменение пространственного положения ГО;

- температуры элементов ГО;

- усилия в напрягаемых арматурных пучках;

- параметры рабочей среды в объеме ЗЛА.

6.3.6 Критериями оценки прочности ГО по результатамвизуального осмотра с целью выявления трещин в бетоне должны служить предельнодопустимые значения раскрытия трещин в соответствии с требованиями НД.

6.3.7 Испытания герметичного ограждения на герметичность.

1) Испытание ГО на герметичность давлением воздуха,соответствующим расчетному давлению, проводится один раз в период ПНР (послеокончания строительных и монтажных работ), затем повторяется не реже одногораза в 10 лет, а также после ремонта или замены элементов, влияющих нагерметичность и прочность, если эти элементы не могут быть проконтролированылокально. Испытание ГО на герметичность в период эксплуатации должнопроводиться с периодичностью один раз в год в период ППР пониженным давлением, равным,как правило, 1/2 расчетного. Значение пониженного давления должно бытьопределено проектом АС.

2) ГО (или его автономные части), для которыхпроектом предусмотрено в эксплуатационных, предаварийных ситуациях или приавариях поддержание разрежения, должно испытываться на герметичность расчетнымразрежением.

3) Для АС с барботажно-вакуумной системой должнобыть предусмотрено испытание расчетным и (или) пониженным давлением,подтверждающее выполнение функций той части ГО, которая служит в качествевоздушной ловушки, а также расчетным разрежением той части ГО, где оносоздается во время аварий.

4) При испытаниях ГО на герметичность отметкауровня рабочей среды в каждом водосборнике, баке, а также на полу ЗЛА должнасоответствовать отметке его при эксплуатации.

5) Для измерения значения утечки из ГО и отдельныхего элементов может использоваться любой метод или способ, удовлетворяющийточности измерения значения утечки, требующий минимальных затрат времени напроведение испытаний при данном значении утечки и аттестованный в установленномпорядке.

6) Для обнаружения значительных дефектов(неплотностей) испытание на герметичность, как правило, должно начинаться свакуумирования ЗЛА (величина разрежения определяется проектом АС) с последующимсозданием в ней расчетного значения разрежения и избыточного давления.

7) Допускается проводить испытания ГО нагерметичность при одной закрытой изолирующей арматуре на каждой коммуникации(ближней к границе ЗЛА). Арматура должна быть закрыта по имитации аварийногосигнала. Остальная изолирующая арматура проверяется на герметичность локально,при этом она приводится в закрытое положение по имитации аварийного сигнала.Локальные испытания элементов ЛСБ на герметичность должны проводиться с учетомтребований [126] ПриложенияА (ТИ 1Л-84, ТИ 2Л-84, ТИ-3Л-84).

8) Критерии оценки результатов испытаний ГО нагерметичность в период ПНР при вводе АС в эксплуатацию и при пониженномдавлении во время эксплуатации указаны в [7];

9) Результаты испытаний ГО на герметичность должнызаноситься в паспорт.

6.3.8 Функциональное испытание ГО и их элементовпроводятся в соответствии с требованиями указанными в [7].

6.3.9 Контроль напряженно-деформированногосостояния защитной оболочки проводится периодически, начиная с момента началавозведения защитной оболочки с использованием проектнойинформационно-измерительной системы автоматизированной системы контроля (АСК)НДС защитной оболочки по Программе натурных наблюдений, разрабатываемой длякаждого энергоблока АС. В Программе натурных наблюдений приводится состав,объем, периодичность контроля НДС, контрольно-измерительная аппаратура,методика обработки и критерии оценки. Оценка эксплуатационной пригодностизащитной оболочки по НДС и уровню преднапряжения на основе результатов контроляпараметров НДС и усилий натяжения армоканатов СПЗО выполняетсяГенпроектировщиком для следующих расчетных периодов ее эксплуатационного цикла:

1) в период возведения;

2) в период преднапряжения;

3) в период приемо-сдаточных испытаний;

4) в период эксплуатации, в том числе прирегулярных ТО и Р СПЗО и нарушений условий нормальной эксплуатации (не менее 1раз в год).

6.3.10 В период эксплуатации ГО, выполненных изпредварительно напряженного железобетона, предусматривается проведениерегулярного технического обслуживания и текущего ремонта (ТО и Р) СПЗО дляподдержания ее в работоспособном состоянии, а также измерения остаточныхвеличин усилий натяжения армоканатов СПЗО в соответствии с требованиями РД ЭО0129-98 и РД ЭО 0130-98 [100,101]ПриложенияА. Причины отказов армопучков (обрыв проволоки, повышенные потери, падениеусилий до минимально допустимой величины) должны быть определены в срок неболее 30 дней и сообщены Главному конструктору СПЗО.

6.3.11 При проведении испытаний при вводе блока вэксплуатацию на прочность и герметичность защитной оболочки должен вестиськонтроль за пространственным положением купола и внешней поверхности защитнойоболочки. Контроль должен проводиться по рабочей программе, разрабатываемой длякаждого конкретного блока.

6.3.12 Текущий осмотр внешней поверхности защитнойоболочки в доступных местах, должен проводиться персоналом отделов надзора иинспекций в соответствии с графиком текущих осмотров, утвержденным главныминженером АС.

6.4 Весенний технический осмотр

6.4.1 Весенние технические осмотры проводятся сцелью определения технического состояния ГО, зданий и сооружений после зимнегопериода и таяния снега. При этом осматриваются, в первую очередь, конструкции,подвергавшиеся воздействию низких температур, снега, льда и талых вод. Затемведется осмотр остальных конструкций зданий и сооружений.

6.4.2 При весеннем техническом осмотре:

- уточняются объемы работ по текущему ремонтузданий и сооружений, намеченному к выполнению в летний период;

- выявляются работы по капитальному ремонту длявключения их в план следующего года или в перспективный план ремонтных работ;

- выявляются виды и объемы неотложных работ, непредусмотренных в планах капитального и текущих ремонтов данного года, длядополнительного их включения в планы.

6.4.3 При весеннем техническом осмотре необходимопроверить техническое состояние несущих и ограждающих конструкций зданий исооружений и принять меры:

1) по устранению:

- выявленных отверстий, щелей, зазоров;

- размывов и повреждений от стоков талых вод,обрушений, крупных наледей;

- сквозных трещин и трещин большого раскрытия;

- заметных на глаз прогибов;

- сдвигов фундаментов или их кренов из-за подмываоснования или одностороннего напора поверхностных вод;

- других деформаций и повреждений.

2) по восстановлению:

- ограждающих конструкций;

- стен, перегородок;

- перекрытий;

- теплоизоляции.

Примечание: Особое внимание должно быть уделено выявлению иустранению отверстии, щелей, трещин и неплотностей на наружных и внутреннихограждающих конструкциях зданий,сооружений, помещений ЗКД, смежных с наружной средой или с помещениями ЗСД

3) по проверке на плотность вертикальных игоризонтальных стыков между стеновыми панелями и панелями покрытия и вчастности:

- готовности покрытий зданий и сооружений к летнейэксплуатации;

- состояния ендов (засоренность,водонепроницаемость);

- состояния конструкций примыкания кровель квертикальным стенам, трубам и другим выступающим конструкциям;

- состояния кровель на скатах, коньках и свесах;

- проходимости приемных воронок и внутреннихводосточных стояков;

- состояния конструкций молниеприемников и ихустойчивости;

4) по выявлению дефектных мест, требующихдлительного наблюдения и в частности:

- трещин;

- перемещений;

- прогибов;

- отклонений от вертикали;

других дефектов;

5) по определению и устранению неисправностеймеханизмов открывания окон, фонарей, дверей и других устройств;

6) по приведению в исправное состояние:

- отмосток;

- ливнеприемников;

- вертикальной планировки территории, примыкающей кзданиям и сооружениям.

6.5 Осенний технический осмотр

6.5.1 Осенние осмотры производственных зданий исооружений должны производиться ежегодно - за полтора месяца до наступленияотопительного сезона.

6.5.2 При общем осеннем техническом осмотре должнабыть выполнена проверка:

- несущих и ограждающих конструкций зданий исооружений на герметичность и устранение выявленных ранее щелей и зазоров.Особой проверке подлежат стыки наружных панельных стен зданий с подветреннойстороны господствующих ветров зимнего периода;

- готовности покрытий зданий и сооружений к уборкеснега и необходимых для этого средств;

- состояния бронирующей гравийной посыпки вендовах, битумного покровного слоя на скатах, их водонепроницаемость;

- состояния водоприемных воронок, стояковвнутреннего водостока;

- плотности всех глухих световых проемов помещенийи сооружений ЗКД;

- наличие и состояние:

- системы отопления;

- сетевой арматуры;

- водопроводных сетей;

- пожарного водопровода;

- водопровода технического водоснабжения;

- утепления колодцев.

- на надземных сетях должна быть проведена проверкатеплоизоляции трубопроводов;

- в колодцах должен быть уложен утепляющийматериал. Толщина слоя утепляющего материала определяется расчетом, взависимости от его теплопроводности и местных климатических условий;

- состояние подготовки к зиме внутренних сетейводопровода в производственных зданиях. В местах возможного замерзания водытрубопроводы должны быть утеплены.

6.5.3 На участках с нарушенным рельефомвертикальной планировки (промоины вдоль трассы трубопроводов, просадки грунта,незасыпанные траншеи и т.д.) цех ТПК должен реализовать мероприятия,предотвращающие замерзание воды в трубах:

7) до наступления отопительного сезона устранитьдефекты вертикальной планировки;

8) обеспечить постоянный проток воды в тупиковыхучастках трубопроводов.

6.5.4 Сроки проведения очередных общих техническихосмотров зданий и сооружений должны быть установлены в зависимости отклиматических условий района расположения АС и утверждаться главным инженеромАС.

6.6 Контроль сейсмоустойчивостипроизводственных зданий и сооружений АС и их обследование после землетрясения.

6.6.1 При получении новых данных о повышеннойсейсмичности района расположения площадки АС, а также после проведенияреконструкций зданий и сооружений I и II категорий сейсмостойкости,связанных с изменением планировки, конструкций или веса зданий и сооружений,должен быть произведен новый поверочный расчет и анализ конструкций зданий насейсмоустойчивость. Поверочный расчет и анализ сейсмостойкости выполняетсяГенпроектировщиком. По результатам поверочного расчета и анализа конструкцийзданий на сейсмоустойчивость должно быть принято решение о дальнейшей ихэксплуатации.

6.6.2 При наличии системы индустриальнойантисейсмической защиты (штатных систем) и прохождения землетрясения, ивключении хотя бы одного канала антисейсмической защиты на любом изэнергоблоков АС в режим записи (величины уставок определяютсяГенпроектировщиком) должна быть проведена в оперативном порядке проверкавключения в режим записи других каналов этой защиты на данном и другихэнергоблоках.

6.6.3 После указанной проверки и получениядостоверных данных об отсутствии ложного перехода системы антисейсмическойзащиты в режим записи, уполномоченный на то эксплуатационный персоналуведомляет в течение одного часа подразделения АС по эксплуатации СК З и С,ремонта, надзора и инспекций о записанном сейсмическом событии. Указанноеуведомление в течение одного дня подтверждается документально служебнойзапиской.

6.6.4 При наличии временных (нештатных) системконтроля за сейсмологической обстановкой на площадке (районе размещения) АСдолжны быть получены в течение не более 10 дней расшифровки записейсейсмических событий всех находящихся в работе такихсейсмических станций. Указанные расшифровки должны приобщаться к материаламосмотра производственных зданий и сооружений.

6.6.5 Внеплановому техническому осмотру в срок неболее 5 дней после факта фиксации землетрясения интенсивностью (величинаопределяется Генпроектировщиком), не повлекшему за собой остановку энергоблока,должны быть подвергнуты все доступные на работающих энергоблоках строительныеконструкции производственных зданий и сооружений АС. Конструкции, доступ ккоторым при работе блока на мощности не возможен, должны быть осмотрены впервый останов блока на ППР.

6.6.6 В случае отсутствия в период осмотрадефектов, ранее не зафиксированных в ходе плановых весенних и осенних осмотрови регламентных обследований СКЗиС дополнительный цикл наблюдений за осадкамизданий энергоблоков не предусматривается и не проводится.

6.6.7 В случае обнаружения таких дефектоворганизуется проведение в течение ближайших 5-10 дней дополнительный циклнаблюдений за осадками всех зданий реакторного отделения, каркаса машинногозала, фундаментов ТГ, РДЭС, БНС и первых двух колонн переходных эстакад от РО кспецкорпусу смежных с РО и/или других конструкций, указанных в проекте.

6.6.8 Необходимость осмотра других СКЗиС ипроведения по ним дополнительного цикла наблюдений за осадками определяется порезультатам внепланового осмотра, выполненного после прохождения землетрясенияинтенсивностью до величины определенной Генпроектировщиком.

6.6.9 В случае прохождения землетрясений малойинтенсивности (до включения приборов на запись - величина определяетсяГенпроектировщиком) никаких внеплановых осмотров и действий на атомных станцияхне проводится, если это не предусмотрено проектом АС и не предписанорезультатами анализа соответствия АС, спроектированной и сооруженной по раннимстандартам, требованиям норм проектирования сейсмостойких АС.

6.6.10 После прохождения ПЗ (с остановом блока) недопускается пуск блока без проведения обследования производственных зданий исооружений I и II категории сейсмостойкости.

6.6.11 После ПЗ в первую очередь должны бытьобследованы здания и сооружения, в которых размещено оборудование:

1, 2, 3 классов по [1](герметичные ограждения, оборудование систем безопасности, боксы, оборудование,содержащее радиоактивные материалы и др.);

I, II категорий по [4];

I, II категорий по [3].

6.6.12 Обследование производственных зданий исооружений после землетрясения должно проводиться по рабочей программеобследования, включающей в себя:

- перечень объектов и очередность их обследования;

- объемы и методы контроля;

- критерии оценки состояния строительныхконструкций.

6.6.13 Обследование должно проводиться комиссией,назначаемой приказом директора АС. В состав комиссии должны быть привлеченыспециалисты специализированных организаций.

6.7 Оформление результатов общихтехнических осмотров

6.7.1 По результатам общего технического осмотрадолжен быть составлен акт по форме, приведенной в ПриложенииН.

6.7.2 В акте должны быть указаны:

- все обнаруженные дефекты, повреждения, нарушенияправил эксплуатации ГО и их элементов, зданий и сооружений;

- ориентировочный объем и вид ремонта по устранениювыявленных дефектов;

- примерные сроки выполнения ремонтов, в аварийныхслучаях с указанием конкретной даты и исполнителя работ.

6.7.3 В заключительной части акта должна быть данаоценка технического состояния производственных зданий и сооружений. Комиссиядолжна дать предложения по поддержанию исправного состояния зданий исооружений, по устранению воздействия на строительные конструкции пара, воды,агрессивных жидкостей, масел, вибрации, источников тепла и т.д. В случаеневозможности устранения вредного воздействия, должны быть даны рекомендации позащите строительных конструкций.

6.7.4 Акт общего технического осмотрапроизводственных зданий и сооружений утверждается главным инженером АС.

6.7.5 По итогам работы комиссии директор АС издаетприказ о результатах технического осмотра производственных зданий и сооружений,принятии необходимых мер по поддержанию их нормального технического состояния,сроках выполнения ремонтных и профилактических работ с указанием лиц,ответственных за исполнение.

6.7.6 Контроль за выполнением указанных в приказемероприятий возлагается на персонал отделов надзора и инспекций.

6.8 Функции отделов надзора иинспекций в работе комиссии по техническому осмотру аварийных СКЗиС

6.8.1 При выявлении аварийных СКЗиС персоналотделов надзора и инспекций совместно с руководством эксплуатирующегоподразделения должен принять меры по устранению причин, вызвавших ихаварийность, и по временному страхующему усилению конструкции. Долженорганизовать вызов экспертов из проектной и/или специализированной организациидля выдачи заключения и рекомендаций. При необходимости проведения исследованийдолжны быть привлечены эксперты из научно-исследовательских организаций.

6.8.2 Персонал отделов надзора и инспекций,принимающий участие в работе комиссии, должен проконтролировать внесение вцеховой журнал технического осмотра строительных конструкций подразделения (Приложение Д)лицом, ответственным за их эксплуатацию, замечаний, выявленных комиссией приосмотре зданий и сооружений. Аналогичные записи должны быть сделаны в журналтехнического осмотра строительных конструкций, зданий и сооружений, находящийсяв отделах надзора и инспекций.

7 ПРОВЕДЕНИЕСПЕЦИАЛИЗИРОВАННЫХ ИНСТРУМЕНТАЛЬНЫХ ОБСЛЕДОВАНИЙ СКЗИС

7.1 Общие положения

7.1.1 Специализированные обследования ГО, зданий исооружений АС, подведомственных Ростехнадзору, а также I и II категорий по [2]и [4]должно выполняться специализированными организациями, имеющими лицензиюРостехнадзора на проведение работ на данных объектах АС.

7.1.2 Отделы надзора и инспекций должныорганизовывать проведение подготовительных работ, оказывать помощьспециализированным организациям при проведении обследований (выделениепредставителя для сопровождения, обеспечение доступа к конструкциям,обеспечение технической документацией и др. работы).

7.1.3 Периодичность специализированных обследованийконструкций определяется условиями эксплуатации и устанавливается всоответствии с рекомендациями, указанными в Приложении Ж,если в проекте или в другой эксплуатационно-технической документации не заданыиные требования.

7.1.4 Если в процессе эксплуатации СКЗиСзафиксировано значительное изменение их параметров, которое оказывает влияниена технологический процесс и несущую способность зданий и сооружений, либозаканчивается проектный срок их службы, назначаются специализированныеобследования.

7.1.5 Специализированные обследования, отличающиесяот всех других, заключаются в определении следующих специальных параметров:

- определение прочностных и физико-механическихсвойств материалов с использованием разрушающих методов контроля (выбуриваниекернов, испытание бетона на отрыв; выпиливание восьмерок изметаллоконструкций);

- определение напряженного состояния бетона иарматуры для ЖБК и метала в металлоконструкциях методом разгрузки в зонахмаксимальных напряжений, определяемых расчетом, а также в зонах раскрытийтрещин и прогибов, превосходящих предельно допустимые значения;

- определение степени коррозии арматуры в ЖБК (взонах обнаруженных трещин) и металла в металлоконструкциях;

- определение срока службы СКЗиС с учетом измененияпрочностных и физико-механических свойств материалов во времени.

7.1.6 Объем и степень детализации данныхобследования зависят от наличия технической и эксплуатационной документации,состояния и степени поврежденности конструкций и должны соответствоватьнамечаемому комплексу реконструкционных или ремонтных работ.

7.1.7 В зависимости от цели (общее ознакомление,освидетельствование и др.) обследования могут быть выборочными или полными.Объем выборочного обследования назначается с учетом опыта эксплуатациианалогичных конструкций в аналогичных условиях. При этом обследованию подлежатвсе элементы, находящиеся в наиболее неблагоприятных условиях по уровнюнапряжений, особенно в зоне возможных механических повреждений, агрессивностивоздействий внешней среды, в зонах повышенной вибрации и т.п., но не менее 20 %однотипных конструкций.

7.1.8 Выборочное обследование должно быть замененополным, если в процессе его выполнения обнаружены:

- резкая неравномерность измеряемых параметровтехнического состояния однотипных конструкций, свойств материалов, степениагрессивности окружающей среды, условий нагружений;

- дефекты и повреждения, снижающие несущуюспособность и эксплуатационную пригодность (трещины, большие выгибы, существенныйкоррозионный износ, отсутствие элементов или соединений и т.п.);

- зафиксированные систематическими наблюдениямидеформации элементов несущих конструкций, оснований и фундаментов превышаютпредельно допустимые значения.

7.1.9 Обследование производственных зданий исооружений должно производиться по Программе, разработанной специализированнойорганизацией, согласованной с Генпроектировщиком и утвержденной главныминженером АС. Программа обследования разрабатывается на основе техническогозадания, проектной, исполнительной и эксплуатационной документации, визуальногоосмотра объекта обследования. Программа обследования зданий и сооружений,подведомственных органам Ростехнадзора, должна получить одобрение в местнойинспекции Ростехнадзора.

7.1.10 В программе обследования должны бытьприведены:

- номенклатура зданий, сооружений, помещений и ихсоставных частей, подлежащих обследованию;

- количество и месторасположение конструкций,участков, намеченных для поиска дефектов;

- меры безопасности и технологические ограничения;

- методы и объемы контроля;

- средства контроля;

- технические средства обеспечения доступа кконструкциям;

- критерии оценки состояния.

7.1.11 Обследования производственных зданий исооружений АС производятся визуальным и инструментальным методами,устанавливаемыми программой обследования.

7.1.12 Визуальным методом выявляются видимыедефекты, повреждения и деформации строительных конструкций, причины ихвозникновения. При обследовании должны быть выявлены поврежденные участкиконструкций, несущих элементов, находящиеся в наиболее неблагоприятных условияхэксплуатации, проверено фактическое состояние элементов и узлов крепления,обеспечивающих устойчивость конструкций, их соответствие требованиям проекта.

7.1.13 Визуальное обследование СКЗиС включает всебя выполнение следующих работ:

1) осмотр с целью проверки соответствия фактическойи проектной конструктивных схем зданий и сооружений;

2) выявление ошибок проекта, недоделок,некачественного выполнения работ при строительстве и ремонте зданий исооружений, приводящих к снижению несущей способности конструкций, а такжеместной или общей пространственной устойчивости зданий и сооружений илиотдельных элементов;

3) оценку фактических условий эксплуатацииконструкций: воздействие повышенных температур, влияние влаги, пыли, наличиеагрессивных сред, динамических нагрузок и т.п.,

4) анализ температурных воздействий, превышающихпроектные воздействия

5) анализ воздействия на конструкции газов, кислот,щелочей, растворов солей и других химреагентов;

6) определение участков с визуально обнаруженнымиповреждениями и дефектами;

7) осмотр узлов сопряжения на их соответствиетребованиям проекта;

8) осмотр наружной бетонной поверхности сборных,монолитных и сборно-монолитных конструкций, в ходе которого фиксируетсясостояние защитного слоя бетона, наличие трещин, участков оголения и коррозииарматурных стержней.

9) для металлоконструкций дополнительноопределяются:

- состояние сварных, болтовых и заклепочныхсоединений;

- степень и характер коррозии элементов исоединений;

- отклонение элементов от проектного положения,расстояние между осями ферм, прогонами, отметки опорных узлов и ригелей и т.п.;

- прогибы и деформации.

7.1.14 При визуальном обследовании должны бытьвыявлены ошибки проекта, недоделки при строительстве и ремонте зданий исооружений, приводящие:

- к снижению несущей способности конструкций;

- к снижению местной или общей пространственнойустойчивости зданий, сооружений или отдельных элементов.

7.1.15 Величины, выявленных при визуальном обследованиивидимых деформаций, должны быть определены инструментальными измерениями всех повреждений,дефектов (прогибов, сдвигов, искривлений, осадок, раскрытия и протяженноститрещин и др.).

7.1.16 По результатам визуального обследованиядолжна быть определена необходимость дополнительных инструментальныхисследований и/или испытаний неразрушающими или другими методами, принеобходимости должна быть разработана программа их проведения.

7.1.17 По требованию специализированнойорганизации, привлеченной к обследованию, для выполнения лабораторныхисследований допускается производить отбор образцов материалов из строительныхконструкций в пределах допустимого снижения их несущей способности,подтвержденного расчетом. Отбор образцов для механических испытаний материаловстроительных конструкций может быть заменен неразрушающими методами контроля ихпрочности.

7.1.18 Обязательная проверка качества материаловстроительных конструкций лабораторными методами должна проводиться в случаях:

-отсутствия документации, подтверждающей качество примененных материалов;

- выявления при обследовании явных расхождений симеющимися сведениями;

- сомнения в качестве материалов;

- аварий сооружений или конструкций.

7.1.19 Необходимость проведения исследованийобразцов, места отбора образцов и их количество должны быть определеныспециализированной организацией, проводящей обследование, согласованы сГенпроектировщиком, органами надзора и владельцем здания или сооружения.

7.1.20 Основные методы и технологии проведенияобследований конкретных конструкций производственных зданий и сооруженийприведены в Приложении К.

7.1.21 Анализ результатов специализированныхинструментальных обследований СКЗиС и подготовка заключения о пригодности кдальнейшей эксплуатации, в случае необходимости с расчетным обоснованием,выполняется Генпроектировщиком.

7.2 Оформление результатовспециализированного инструментального обследования СКЗиС

7.2.1 Результаты специализированных обследованийпредставляются заказчику в виде акта, заключения или технического отчета.

7.2.2 Документ (акт, заключение, отчет) орезультатах специализированных обследований должен содержать:

- перечень обследованных производственных зданий,сооружений и конструкций;

- сроки проведения обследования;

- техническую характеристику объекта обследования;

- результаты геодезических съемок и измерений;

- сведения об условиях эксплуатации строительныхконструкций;

- данные о ремонтах и реконструкциях с начала эксплуатации;

-результаты визуальных осмотров и инструментальных измерений строительныхконструкций;

- перечень использованных средств измерений;

- ведомость дефектов с указанием места расположенияи вида дефекта;

- ведомость имеющихся отступлений от проекта иСНиП;

- результаты испытаний конструкций неразрушающимиметодами;

- результаты лабораторных испытаний и анализов;

- сертификаты или данные химических анализовметалла конструкций;

- результаты механических испытаний образцовметаллоконструкций;

- данные о фактических нагрузках;

- результаты поверочных расчетов конструкций;

- данные о техническом состоянии конструкций,степень износа и снижения несущей способности основных несущих и ограждающихконструкций;

- причины появления и развития дефектов;

- прогноз дальнейшего поведения конструкцийпроизводственных зданий и сооружений и их элементов;

- заключение о состоянии производственных зданий исооружений и технической возможности их дальнейшей эксплуатации;

- рекомендации и технические решения по восстановлениюконструкций, имеющих дефекты и улучшению условий их эксплуатации.

7.2.3 Технический отчет по результатаминструментальных измерений осадок должен включать:

- краткие нженерно-геологические игидрогеологические характеристики промплощадки;

- технические и геометрические характеристикифундаментов и несущих конструкций основных зданий и сооружений;

- расчетные нагрузки на фундаменты, имеющиезначительные неравномерные осадки и (при необходимости) расчетные осадки;

- график нагружения основания конструкциями иоборудованием;

- анализ результатов измерений с определениемстепени опасности осадок и прогноз их развития;

- рекомендации по объему дальнейших наблюдений;

- рекомендации и технические решения постабилизации или прекращению осадок;

- графики осадок фундаментов во времени;

- анализ опасности трещин осадочного характера ирекомендации по усилению конструкций.

7.2.4 Технический отчет по результатаминструментальных измерений крена реакторного отделения и защитной оболочкидолжен содержать:

-инженерно-геологические и гидрогеологические характеристики промплощадки;

- характеристики фундамента;

- способ измерения крена;

- методику вычисления крена;

- анализ развития крена за весь период наблюдений ипрогноз его развития;

- рекомендации и технические решения по дальнейшейэксплуатации при обнаружении крена, превышающего допустимые значения.

7.2.5 Результаты обследования должны быть внесены вжурналы обследований и паспорта зданий и сооружений

7.2.6 По результатам обследования выпускаютсямероприятия по устранению дефектов и повреждений, выявленных обследованием,которые вносятся в журналы технических осмотров, в паспорта вносятся времяпроведения, номер договора и наименование организации проводившей обследование.

7.3 Последовательность и объемработ при продлении срока службы СКЗиС

7.3.1 Оценка технического состояния и остаточногоресурса ГО и их элементов, СКЗиС осуществляется в рамках общих работ поуправлению сроком службы энергоблоков. Работы для обоснования продления срокаслужбы по обследованию и оценке долговечности СКЗиС должны проводиться вследующих случаях:

- истечение проектного срока службы;

- существенное изменение условий эксплуатации{например, вследствие значительной усадки основания};

- значительные трудно устранимые повреждения зонили конструктивных элементов железобетонного массива или облицовки ГО;

- при управлении ресурсными характеристиками ГО.

7.3.2 Работа по оценке технического состояния исрока службы ГО и их элементов, СКЗиС производится последовательно и включаетследующие основные этапы:

- анализ проектных данных по ГО и их элементов,СКЗиС результатов предшествующего мониторинга текущего состояния (включаярезультаты периодических обследований и регламентного обслуживания) длявыявления проблемных зон и элементов и формирование базы данных о техническомсостоянии ГО и СКЗиС;

- разработка программы обследования и проведениеобследования ГО и их элементов, зданий и сооружений с акцентом на проблемные инаиболее напряженные зоны строительных конструкций и/или железобетонногомассива для ГО, в том числе: обследование СПЗО, проведение испытанийгерметичности, лабораторные исследования характеристик материалов,прогнозирование изменения свойств материалов при дальнейшей эксплуатации;

- проведение поверочных расчетов по второй и первойгруппе предельных состояний ГО (текущего состояния и состояния, прогнозируемогопри наиболее неблагоприятных особых воздействиях), оценка срока службы ГО истроительных конструкций зданий и сооружений;

- анализ результатов предыдущих этапов, оценкатехнического состояния и остаточного ресурса, подготовка заключения и решения овозможности и условиях дальнейшей эксплуатации ГО и СКЗиС.

7.3.3 Работы по оценке технического состояния иостаточного ресурса ГО и их элементов, СКЗиС осуществляются комиссией под руководствомГлавного инженера АС. В состав комиссии входят представители разработчика АС,разработчиков ЖБК, эксплуатирующей организации АС. Для поведения работэксплуатирующая организация или АС может привлекать Главного конструктора ЖБК идругие специализированные предприятия и организации, имеющие лицензиюРостехнадзора на выполнение соответствующих видов работ. При необходимостипривлекаются представители специализированных предприятий и институтов.

7.3.4 Проведение оценки технического состояния дляобоснования продления срока службы и оценки долговечности ГО и их элементов,зданий и сооружений должно осуществляться в следующей последовательности:

- анализ технической документации;

- визуальное обследование состояния ГО и ихэлементов, зданий и сооружений;

- инструментальное обследование состояния ГО и ихэлементов, зданий и сооружений;

- анализ результатов визуального иинструментального обследования состояния ГО и их элементов, зданий исооружений;

- выполнение поверочных расчетов;

- подготовка заключения о возможности и условияхдальнейшей эксплуатации ГО и их элементов, СКЗиС.

7.3.5 Комиссия на основании заключений порезультатам работ готовит решение о возможности продления срока службы ГО и ихэлементов, зданий и сооружений АС.

8ПОДКРАНОВЫЕ ПУТИ И КОНСТРУКЦИИ. ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛЕДОВАНИЕ

8.1 Требования, изложенные в настоящем разделе,относятся к конструкции, эксплуатации и техническому освидетельствованию узлови элементов крановых путей, включая подкрановые балки, (далее в тексте -крановый путь) специальных (группы А, Б и В) и общепромышленных кранов объектовиспользования атомной энергии (ОИАЭ) в соответствии с [18]ПриложенияА.

8.2 Руководители ОИАЭ - владельцы кранов,грузозахватных приспособлений и крановых путей должны обеспечить содержание ихв исправном состоянии путём организации надлежащего освидетельствования,осмотра, ремонта, надзора и обслуживания. В этих целях должны быть:

- назначен инженерно-технический работник,ответственный за содержание грузоподъёмных кранов и их крановых путей висправном состоянии;

- установлен порядок периодических осмотров,технических обслуживаний и ремонтов, обеспечивающий поддержание крановых путейв исправном состоянии;

- разработаны технологические карты проверок,осмотров и технических освидетельствований крановых путей, проекты производстваремонтных работ (при необходимости), а также другие регламенты по поддержаниюкрановых путей в исправном состоянии.

8.3 Устройство кранового пути должносоответствовать проекту, разработанному специализированной организацией илизаводом-изготовителем крана, а также требованиям по [18]ПриложенияА, действующим государственным стандартам и другим нормативным документам,содержащим требования к устройству и конструкции крановых путей.

8.4 К основным параметрам, характеризующим крановыйпуть, относятся:

- тип рельса и допустимая нагрузка на рельс отколёс крана;

- тип, сечение и размеры подкрановых балок;

- расстояние между подкрановыми балками;

- способ крепления рельсов между собой и кподкрановым балкам;

- наличие подкладок между рельсами и подкрановымибалками, конструкция подкладок и способ их установки;

- зазор между рельсами;

- предельно допустимые величины общего продольногоуклона, упругой просадки под колёсами и допуски на ширину колеи и разностьуровня головок рельсов;

- конструкция тупиковых упоров;

- устройство заземления кранового пути.

8.5 Конструкции крановых путей специальных кранов(группы А, Б, В) ОИАЭ должны соответствовать:

- уровням значений интенсивности внутреннихвоздействий от нарушений нормальной эксплуатации и внешних воздействийприродного и техногенного происхождения, включая землетрясения, проектное имаксимальное расчётное землетрясение;

- особенностям организации техническогообслуживания и ремонта крановых путей;

- требованиям к материалам и конструкции узлов иэлементов кранового пути с учётом возможности их дезактивации;

- дополнительным требования к сварке, контролюметалла и сварных соединений узлов и элементов кранового пути в процессеэксплуатации, если эти требования установлены проектом и другими нормативнымидокументами.

8.6 Устройство крановых путей общепромышленныхкранов ОИАЭ должно соответствовать требования раздела 8 по [19]ПриложенияА.

8.7 Способ крепления рельсов к подкрановым балкамдолжен исключать возможность их продольного и поперечного смещения при движениикрана. При креплении рельсов посредством сварки должна быть исключенавозможность их тепловой деформации.

8.8 Материалы, окраска и покрытия узлов и элементовкранового пути при эксплуатации должны обеспечивать стойкость к коррозии:

- для общепромышленных кранов ОИАЭ - от внешнихвоздействий;

- для специальных кранов групп А, Б, В ОИАЭ - отвоздействий, возникающих при нарушениях в работе ОИАЭ, в том числе отвоздействий борной кислоты (при срабатывании спринклерной системы) идезактивирующих растворов.

8.9 Поверхности узлов и элементов кранового путидолжны иметь низкую сорбционную способность к радиоактивным веществам и легкодезактивироваться.

8.10 Допускается включение требований к порядку ипериодичности осмотров, технических обслуживании и ремонтов крановых путей, атакже технологических карт проверок, осмотров и технических освидетельствованийкрановых путей, проектов производства ремонтных работ (при необходимости), атакже других регламентов по поддержанию крановых путей в исправном состоянии, всостав аналогичных документов, регламентирующих вопросы содержания кранов ОИАЭв исправном состоянии.

8.11 Подразделения ОИАЭ, отделы надзора и инспекцийдолжны производить периодический контроль подкрановых путей по эксплуатационнымдокументам (журналам, формулярам, паспортам и др.) и данным визуальныхосмотров.

8.12 Периодические обследования подкрановых путейдолжны производиться в сроки, определяемые в соответствии с правиламиустройства и эксплуатации грузоподъемных механизмов. Подкрановые пути,расположенные в помещениях ЗКД, должны осматриваться во время проведения ППРблока или в межремонтные циклы в зависимости от конструктивных особенностейблока.

8.13 В процессе эксплуатации крановых путей должныконтролироваться следующие параметры:

- разность отметок головок рельсов в одномпоперечном сечении;

- разность отметок рельсов на соседних колоннах;

- сужение или расширение колеи рельсового пути;

- взаимное смещение торцов стыкуемых рельсов вплане и по высоте;

- зазоры в стыках рельсов при температуре 0°С идлине рельса 12,5 м;

- разность высотных отметок головок рельсов надлине 10 м кранового пути.

8.14 Измерение разности отметок головок рельсов водном поперечном сечении и величины сужения или расширения колеи рельсовогопути производить на всей длине кранового пути через интервалы не более 5 м.

8.15 Предельные величины отклонений кранового путиот проектного положения не должны превышать величин, указанных в проектнойдокументации и руководстве по эксплуатации крана, а также в приложении 10 по [18]ПриложенияА.

8.16 Внеочередной контроль параметров крановогопути в объёме требований п. 8.10 долженпроводиться при обнаружении неравномерной осадки фундамента здания илисооружения, в котором размещены подкрановые пути.

8.17 Критерии браковки кранового пути дляобщепромышленных кранов и специальных кранов групп А. Б. В ОИАЭ устанавливаютсяпроектом устройства кранового пути, а также в соответствии с приложением 11 по[18]ПриложенияА.

8.18 Готовность кранового пути к эксплуатациидолжна быть подтверждена актом сдачи-приёмки кранового пути, к которому должныбыть приложены результаты планово-высотной съёмки. Форма акта сдачи-приёмкидолжна соответствовать приложению 12 по [18]ПриложенияА.

8.19 Реконструкция и ремонт кранового пути должныпроизводиться по проекту, разработанному заводом-изготовителем кранового путиили специализированной проектной организацией с учётомтребований п.п. 3.3, 3.4 и 3.5 по [18]ПриложенияА и согласован с Генпроектировщиком.

8.20 Техническое обслуживание, ремонт и рихтовкакрановых путей должны производиться в соответствии с нормативными документами,проектами производства ремонтных работ или технологическими картами проверок всроки, установленные графиком планово-предупредительного ремонта. Владелецкрановых путей обязан обеспечить проведение указанных работ в соответствии сграфиком и своевременное устранение выявленных неисправностей.

8.21 Проект реконструкции и ремонта крановых путейс применением сварки должен содержать сведения о применяемых металлах исварочных материалах, способах контроля качества сварки, нормах браковкисварных соединений и порядке приёмки отдельных узлов и готовых элементов, атакже о порядке оформления отчётной документации.

8.22 По окончании реконструкции и ремонта крановогопути организация, производившая работы, должна оформить акт с отражением в нёмхарактера произведённой работы, а также сведений о применённом материале суказанием сертификатов. Акт должен быть приложен к паспорту крана.

8.23Крановые пути, отработавшие нормативный срок службы, должны быть подвергнутыэкспертному обследованию, включая полное техническое освидетельствование.Экспертное обследование должно проводиться специализированными организациями всоответствии с нормативными документами.

9 РЕМОНТЗДАНИЙ И СООРУЖЕНИЙ

9.1 Организация ремонтовпроизводственных зданий и сооружений, ГО и их элементов

9.1.1 Ремонт производственных зданий и сооруженийАС - это комплекс технических мероприятий, направленных на поддержание иливосстановление первоначальных эксплуатационных качеств зданий, сооружений иотдельных конструкций.

9.1.2 Основой ремонта зданий и сооружений являетсяпланово-предупредительный ремонт (ППР).

Планово-предупредительныйремонт подразделяется на капитальный и текущий и выполняется в соответствии с "Положением о проведениипланово-предупредительного ремонта производственных зданий и сооружений".

9.1.3 Капитальный ремонт зданий и сооруженийпредусматривает замену изношенных конструкций и деталей или замену их на болеепрочные и экономичные, за исключением полной замены основных конструкций, срокслужбы которых в сооружениях является наибольшим (каменные и бетонныефундаменты, все виды стен зданий, все виды каркасов стен, подземные коммуникациии др.).

Капитальныйремонт производственных зданий и сооружений может быть комплексным, при которомремонтом охватывается сооружения в целом и выборочным, состоящим из ремонтаотдельных конструкций сооружения или отдельного вида инженерного оборудования.

9.1.4 При производстве капитального ремонта зданийи сооружений должны применяться прогрессивные конструкции, изготовленныеиндустриальным методом. При этом допускается замена изношенной конструкции изменее прочного и недолговечного материала на конструкции из более прочного идолговечного материала, за исключением полной замены основных конструкций, срокслужбы которых в зданиях и сооружениях является наибольшим.

9.1.5 Выборочный капитальный ремонт долженпроизводиться в следующих случаях:

- если комплексный ремонт зданий может вызватьсерьезные помехи в работе АС в целом или отдельного цеха;

- при большом износе отдельных конструкций,угрожающем сохранности остальных частей здания;

- при экономической нецелесообразности проведениякомплексного ремонта зданий.

9.1.6 Текущий ремонт производственных зданий исооружений предусматривает выполнение работ по систематическому исвоевременному предохранению частей сооружений и инженерного оборудования отпреждевременного износа путем устранения мелких повреждений и неисправностей.

9.1.7 Аварийные повреждения производственных зданийи сооружений должны устраняться немедленно.

9.1.8 Ремонт ГО и их элементов должен проводиться всоответствии с требованиями к их изготовлению, строительству и монтажу согласнораздела 7 [7].

9.1.9 Работы по капитальному ремонту строительныхконструкций З и С должны выполняться как правило, подрядным способом. Хозяйственныйспособ производства работ по капремонту следует применять в исключительныхслучаях. При производстве работ по текущему ремонту З и С могут применяться какподрядный так и хозяйственный способы. Ремонтные работы осуществляемыеподрядным способом производится на основании договоров заказчика сподрядчиками.

9.1.10 Выполнение сложных и больших по объемуработ, зданий и сооружений производятся подрядными строительными и монтажнымиорганизациями.

9.1.11 Основным подразделениями занимающимисяорганизацией, планированием и контролем качества и сроками за проведениемкапитальных и текущих ремонтов З и С АС являются подразделения ремонта.

Подразделенияремонта имеют право:

- распределять и контролировать правильностьиспользования (по назначению и объему) подрядными организациями средств накапитальный ремонт производственных З и С;

- контролировать качество работ при проведениикапитального ремонта подрядными организациями существующих производственныхзданий и сооружений АС. При обнаружении отступлений от технических норм иправил, принимать необходимые меры к их устранению;

- участвовать в работе комиссий по приемке вэксплуатацию ГО, зданий и сооружений после окончания капитального ремонта,выполняемого подрядными организациями;

- требовать от исполнителей ремонта всю техническуюдокументацию и акты на скрытые работы;

- участвовать в расследовании аварий и поврежденийстроительных конструкций ГО, зданий и сооружений.

Иобязанности:

- составления и передачи на утверждение вустановленном порядке годовых титульных списков капитального ремонта ГО и ихэлементов, зданий и сооружений. Согласование с руководством АС и проектнымиорганизациями технических заданий на проектирование капитальных ремонтовпередача их проектировщикам (подрядным проектным организациям);

- проведение экспертизы и представление наутверждение проектно-сметной документации по капитальному ремонту ГО и ихэлементов, зданий и сооружений, выполненной проектными организациями;

- разработки проектно-сметной документации накапитальные и текущие ремонты. Составление заявок на материалы, оборудование имеханизмы для ремонтно-восстановительных работ, производимых силами АС, ипередача этих заявок отделу материально-технического обеспечения АС;

- систематизации и ведение учета всей техническойдокументации по строительной части ГО и их элементов, а также зданий исооружений, технических проектов, чертежей изменений конструктивных элементов,сертификатов на металлы и актов скрытых работ, а также всей техническойдокументации по надзору за ремонтом и техническим обслуживанием;

- проверки правильности представленных отчетныхданных по капитальному и текущему ремонту ГО и их элементов, зданий исооружений подрядными организациями. Осуществление периодического контроля засписанием материалов по объектам и видам ремонта и за соответствием их нормамрасхода.

9.1.12 В процессе капитального ремонта З и Сперсоналом АС проводятся промежуточная приемка и освидетельствование скрытыхработ, а также тех работ от качества выполнения которых зависит устойчивость ипрочность З и С и их частей. Приемка осуществляется комиссионно в составепредставителя подрядной организации производящей ремонтные работы, РСЦ,начальников цехов владельцев З и С с составлением актов.

9.1.13 Сложные ремонтные работы, работы пореконструкции сооружений, по усилению металлических конструкций, ремонтсооружений с заменой элементов на новые, ремонт антикоррозионной защиты сизменением проектной конструкции защитного покрытия, все виды перепланировок иизменения проектных конструкций зданий и сооружений должны выполняться поутвержденным проектам, разработанным специализированной проектной организациейи согласованным с Генпроектировщиком.

9.1.14 Ремонтные работы, не связанные с изменениемнесущей конструктивной схемы зданий и сооружений, замена конструкцииантикоррозионных и гидроизоляционных покрытий, проведение выборочногокапитального ремонта могут выполняться по техническим решениям, разработаннымподразделениями и утвержденными руководством АС, согласованным сГенпроектировщиком или его филиалами.

9.1.15 Проектная документация на капитальный ремонтзданий и сооружений должна содержать:

- краткую пояснительную записку с обоснованиемтехнических решений;

- сметную документацию;

- рабочие чертежи;

- проект производства работ.

9.1.16 Проект производства работ по капитальномуремонту зданий и сооружений разрабатывает ремонтное предприятие и согласовываетего с главным инженером АС.

- Допускается применять типовые проектыпроизводства работ и технологические карты с привязкой их к месту работы.

9.1.17 Основанием для заключения договора между АСи проектной организацией является задание на разработку проектно-сметнойдокументации. Задание на проектирование составляется подразделениями ремонта наоснове утвержденных годовых планов капитальных ремонтов производственных зданийи сооружений. Задание на проектирование должно быть передано проектнойорганизации в сроки, определенные договором. Задания на проектированиесогласовываются с проектной организацией.

9.1.18 К заданию на проектирование должны прилагатьсяосновные характеристики зданий и сооружений и основные сведения о техническомсостоянии строительных конструкций (по требованию проектной организации).

9.1.19 Одновременно с утвержденным заданием напроектирование заказчик по необходимости выдает проектной организации копии(выкопировки из документов) следующих исходных данных:

1) материалы инженерной геологии;

2) исполнительную документацию: акты на скрытыеработы; исполнительные схемы;

паспортана строительные конструкции заводского изготовления и т.п.;

3) эксплуатационную документацию; паспорт на зданиеили сооружение;

техническийжурнал по эксплуатации здания или сооружения; результаты геодезическихинструментальных измерений; результаты технических обследований;

4) проектную документацию, по которойосуществлялись строительство, реконструкции и капитальные ремонты здания илисооружения;

5) ранее выполненные обмерочные и обследовательскиечертежи, с указанием дефектов и повреждений конструкций и инженерногооборудования;

6) результаты лабораторных испытаний материаловконструкций;

7) генеральный план площадки с нанесением имеющихсякоммуникаций;

9.2 Планирование ремонтов зданийи сооружений, ГО и их элементов

9.2.1 Планирование ремонтов строительныхконструкций зданий и сооружений, ГО и их элементов осуществляют подразделенияремонта.

9.2.2 Планирование ремонтов включает в себяразработку:

перспективных план-графиков ремонтов (капитальных,текущих);

годовыхпланов ремонтов (капитальных, текущих) с по квартальной разбивкой (ПриложениеЦ).

9.2.3 Примерная периодичность капитальных ремонтовпроизводственных зданий, сооружений и конструктивных элементов производственныхзданий, сооружений и инженерного оборудования в объеме текущего ремонтаприведены в ПриложенияхР, С, Тсоответственно.

9.2.4 Перспективный план-график ремонта(капитальный, текущий) зданий и сооружений разрабатывается АС и утверждаетсявышестоящей организацией или заместителем генерального директора концерна"Росэнергоатом" - директором АС в соответствии с ПриложениемЦ.

9.2.5 Объем и сроки начала ремонта определяются взависимости от технического состояния объектов и наличияматериально-технических и трудовых ресурсов, с учетом местных и климатическихусловий.

9.2.6 Для зданий общего назначения номенклатура,объем работ и периодичность капитальных ремонтов, номенклатура работ притекущих ремонтах определяется "Положениемо проведении планово-предупредительного ремонта зданий и сооружений".

Вкаждом конкретном случае номенклатура и объем ремонтных работ уточняются взависимости от технического состояния объекта.

9.2.7 Годовые планы работ по капитальному ремонтузданий и сооружений должны составляться с по квартальной разбивкой в денежномвыражении и натуральных показателях основной и прочей номенклатуры и должнысодержать:

- титульный список объектов ремонта;

- наименование номенклатуры и объем основных работпо каждому объекту;

- сметную стоимость годового объема работ;

- расчет численности ремонтного персонала;

- календарные сроки ремонтов;

9.2.8 Текущий ремонт зданий и сооруженийпроизводится по плану в течение всего года. План текущего ремонтаразрабатывается на основании результатов общих, частичных и внеочередныхосмотров зданий и сооружений.

9.3 Сметная документация

9.3.1 Исходным материалом для составления сметнойдокументации являются технические задания, составленные на основании материаловтехнических осмотров СКЗиС, ГО и их элементов, заявок цехов, годовых иперспективных планов работ. Технические задания разрабатывают подразделенияремонта АС.

9.3.2 Сметная документация на ремонт зданий исооружений составляется для определения сметной стоимости ремонта итехнико-экономической оценки проекта, оформления финансирования и производстварасчетов за выполненные ремонтные работы.

9.3.3 Для определения сметной стоимости ремонтазданий и сооружений в зависимости от методов работы атомных станций должнасоставляться следующая документация.

1) Базисный метод:

сводный сметный расчет;

объектные и локальные сметы;

ведомостьсметной стоимости товарной строительной продукции;

сметына проектные и изыскательские работы.

2) Ресурсный метод:

ведомостьдоговорной цены на капитальный ремонт объекта;

локальный,ресурсный и сметный расчет на капитальный ремонт объекта;

локальнаяресурсная ведомость на капитальный ремонт объекта.

9.3.4 Сметы на капитальный ремонт зданий исооружений должны составляться:

1) Базисный метод:

всоответствии с «Инструкцией по разработке проектов и смет на капитальный ремонтпроизводственных зданий и сооружений предприятий Министерства энергетики иэлектрификации СССР» ВСН 01-84;

2) Ресурсный метод:

всоответствии с "Методикой определения стоимости строительной продукции натерритории Российской Федерации. МДС81-35.2004" на основании Государственных, элементных и сметных норм настроительные работы (ГЭСН-2001г) и Государственных, элементных и сметных норм на ремонтно-строительные работы(ГЭСНр-2001г).

9.3.5 Сметная стоимость отдельных конструктивныхэлементов и видов работ принимается по действующим сборникам ГЭСН, ОЭСН сметныхнормативов на ремонтные работы с привязкой к местным условиям. В случаеприменения коэффициентов, изменяющих стоимость, в смете должна быть приведенавеличина этого коэффициента и основание на его применение.

9.3.6 Сводный сметный расчет составляется по форме,приведенной в Приложении Ш.Роль сводного сметного расчета может выполнять объектная или локальная смета сначислением в конце всех необходимых затрат для ведения ремонтных,инженерно-изыскательских и проектных работ по объекту, отдельным конструкциям ивидам работ.

9.3.7 Объектные сметы составляются на каждыйремонтируемый объект на основании локальных смет или расцененных описей.Объектовые сметы, объединяющие локальные сметы, составляются по установленнойформе (Приложение Ш) исодержат стоимость ремонтно-строительных и монтажных работ, оборудования ипрочие затраты.

Объектнаясмета не составляется в случае, если по объекту имеется только один вид работ илимитированные затраты начисляются в локальной смете.

9.3.8 Локальные сметы на ремонтно-строительныеработы составляются по форме, приведенной в Приложении Ш. В каждой смете должны бытьсгруппированы отдельные виды ремонтно-строительных работ в разделы поконструктивным элементам здания, сооружения, видам работ. Объемы ремонтныхработ принимаются на основании рабочих чертежей или описей работ.

9.3.9 В локальных сметах должны указыватьсявозвратные суммы, которые складываются из стоимости материалов, годных дляповторного использования.

9.3.10 Технические задания являются документом,заменяющим проект, при отсутствии необходимости разработки чертежей. Ониявляются составной частью локальных смет, показывают место производства работ иих объемы.

9.3.11 Сметная документация на капитальный ремонтГО и их элементов, зданий и сооружений разрабатываются подрядными организациямина основании технических заданий, проверяется и утверждается АС.

9.4. Приемка в эксплуатациюпроизводственных зданий, сооружений или их частей, законченных капитальнымремонтом

9.4.1 Капитально отремонтированные объекты кприемке в эксплуатацию разрешаются только после окончания всех работ,предусмотренных проектом и сметами по ремонту объекта в целом или отдельных егочастей.

9.4.2 Запрещается приемка в эксплуатациюпроизводственных зданий и сооружений с недоделками, препятствующими ихнормальной эксплуатации и ухудшающими санитарно-гигиенические условия ибезопасность труда работающих, с отступлениями от утвержденного проекта.

9.4.3 Здания и сооружения после окончания работ покапитальному ремонту предъявляются исполнителем к приемке заказчиком. Приемкаиз капитального ремонта производится:

объектов,оконченных комплексным капитальным ремонтом, с созывом рабочей комиссии,назначаемой приказом руководителя под председательством главного инженера АС;

объектов,оконченных выборочным капитальным или текущим ремонтом, постоянно действующейтехнической комиссией, под председательством заместителя главного инженера АСпо ремонту.

9.4.4 При приемке объектов из комплексногокапитального ремонта, до созыва рабочей комиссии работы должна принятьпостоянно действующая техническая комиссия, под председательством заместителяглавного инженера АС по ремонту.

9.4.5 В рабочую комиссию должны входитьпредставители цеха - владельца объекта, подрядчика, отделов надзора и инспекций.Комиссия должна проверить соответствие объектов и смонтированного оборудованияпроекту, соответствие выполнения строительно-монтажных работ требованиям СНиП,готовность объектов к эксплуатации, включая выполнение мероприятий пообеспечению условий труда в соответствии с требованиями техники безопасности ипроизводственной санитарии.

9.4.6 Рабочая комиссия должна начинать приемкузаконченных работ по ремонту зданий и сооружений с ознакомления с техническойдокументацией, актами приемки скрытых работ, журналами производства работ.После ознакомления с документацией приемочная комиссия должна осмотретьвыполненные работы и проверить устранение замечаний, выявленных техническойкомиссией.

9.4.7 Приемка выполненных работ по текущему ремонтупроизводится персоналом подразделений эксплуатации, отделов надзора и инспекцийв присутствии исполнителей ремонтных работ и руководителя подразделения, ответственного за данное здание илисооружение.

9.4.8 Приемка в эксплуатацию законченных ремонтомобъектов рабочей комиссией оформляется актом, составленным по форме,приведенной в Приложении Щ. Актыо приемке из ремонта зданий и сооружений должны подписываться председателем ивсеми членами комиссии.

9.4.9 Техническая документация по выполненнымработам и акты приемки отремонтированных зданий и сооружений должны хранитьсяна АС, аналогично с документацией по строительству объекта.

9.4.10 Сведения о выполненном капитальном ремонтедолжны вноситься в паспорт производственного здания или сооружения.

9.4.11 Сведения о выполненном текущем ремонтедолжны вноситься в технический журнал эксплуатации здания или сооружении.

9.4.12 Сведения о выполненном ремонте ГО и ихэлементов, а также результаты проверок должны вноситься в паспорт ГО.

ПРИЛОЖЕНИЕ А
ПЕРЕЧЕНЬ НОРМАТИВНО-ТЕХНИЧЕСКОЙДОКУМЕНТАЦИИ, НЕОБХОДИМОЙ ПРИ ОРГАНИЗАЦИИ ЭКСПЛУАТАЦИИ ЗДАНИЙ И СООРУЖЕНИЙ АС

Правила, нормы, положения:

1 Федеральный закон от 27 декабря 2002 г. № 184-ФЗ "Отехническом регулировании»

2 ОПБ-88/97; НП-001-97 Общиеположения обеспечения безопасности атомных станций

3 РД ЭО 0348-02Основные правила обеспечения эксплуатации атомных станций (ОПЭ АС), 3-еиздание.

4 НП-031-01 Нормыпроектирования сейсмостойких атомных станций.

5 ПиН АЭ-5.6 Нормы строительного проектированияатомных станций с реакторами различного типа

6 ПБЯ РУ АС-89. ПНАЭГ-1-024-90 Правила ядерной безопасности реакторных установок атомныхстанций (с изменением №1 от 27.12.99 г., введенным в действие 01.09.2000 г.)

7 ПРБАС-99 Правила радиационной безопасности при эксплуатации АС.

8 СП АС-03, СанПиН 2.6.1.24-03 Санитарные правилапроектирования и эксплуатации атомных станций.

9 ОСПОРБ-99, СП2.6.1.799-99 Основные санитарные правила обеспечения радиационнойбезопасности.

10 ПНАЭГ-7-008-89 Правила устройства и безопасной эксплуатации оборудования итрубопроводов атомных энергетических установок.

11 Нормы проектирования железобетонных сооруженийлокализующих систем безопасности атомных станций

12 НП-004-97 (ПНАЭГ-12-005-97) Положение о порядке расследования и учета нарушений в работеатомных станций

13 РД ЭО 0163-99 Порядок организации и проведениярасследований эксплуатирующей организацией нарушений в работе атомных станций,(с изменением № 1, № 2 от 2000 г.)

14 НП-010-98, 1998 Правила устройства и эксплуатациилокализующих систем безопасности атомных станций.

15 ПНАЭГ-10-032-92. Правила контроля сварных соединений элементов локализующихсистем безопасности атомных станций.

16 ПНАЭ Г-10-31-92. Основные положения по сваркеЛСБ.

17 РД ЭО 0624-2005. Мониторинг строительныхконструкций АС.

18 НП-043-03 . Правил устройства и безопасной эксплуатациигрузоподъёмных кранов для объектов использования атомной энергии.

19 ПБ 10-382-00 . Правил устройства и безопасной эксплуатациигрузоподъёмных кранов.

Основные государственныестандарты по контролю качества материалов и изделий:

20 ГОСТ8829-94. Изделия строительные железобетонные и бетонные заводскогоизготовления. Методы испытания нагружением. Правила оценки прочности, жесткостии трещиностойкости.

21 ГОСТ9.407-84*. Покрытия лакокрасочные. Метод оценки внешнего вида.

22 ГОСТ 7564-73. Сталь. Общие правила отбора, заготовок и образцовдля механических и технологических испытаний.

23 ГОСТ9454-78*. Металлы. Метод испытания на ударный изгиб при пониженных,комнатной и повышенной температурах.

24 ГОСТ1497-84 . Металлы. Методы испытания на растяжение.

25 ГОСТ 9651-84*. Металлы. Методы испытаний на растяжение приповышенных температурах.

26 ГОСТ10922-90. Арматурные и закладные изделия сварные, соединения сварныеарматуры и закладных изделий из железобетонных конструкций. Общие техническиеусловия.

27 ГОСТ 12730.0-78 . Бетоны. Общие требования к методам определенияплотности, влажности, водопоглощения, пористости и водопроницаемости.

28 ГОСТ 12730.1-78. Бетоны. Методопределения плотности.

29 ГОСТ 12730.2-78. Бетоны. Методопределения влажности.

30 ГОСТ 12730.3-78. Бетоны.Метод определения водопоглощения.

31 ГОСТ 12730.4-78.Бетоны. Метод определения показателей пористости.

32 ГОСТ 12730.5-84*-Бетоны. Методы определения водонепроницаемости.

33 ГОСТ18105-86 . Бетоны. Правила контроля прочности.

34 ГОСТ22690-88 Бетоны. Определение прочности механическими методаминеразрушающего контроля.

35 ГОСТ28570-90. Бетоны. Методы определения прочности по образцам, отобранных изконструкций.

36 ГОСТ 17624-87.Бетоны. Ультразвуковой метод определения прочности.

37 ГОСТ17623-87. Бетоны. Радиационный метод определения плотности.

38 ГОСТ22690-88. Бетоны. Определение прочности механическими методаминеразрушающего контроля.

39 ГОСТ10060.0-95. Бетоны. Методы определения морозостойкости. Общие положения.

40 ГОСТ10180-90. Бетоны. Методы определения прочности по контрольным образцам.

41 ГОСТ 7473-94. Смеси бетонные.Технические условия.

42 ГОСТ 10181-2000. Смеси бетонные.Методы испытаний.

43 ГОСТ 2678-81. Материал рулонный, кровельный игидроизоляционный. Методы исследований.

44 ГОСТ5802-86 . Растворы строительные. Методы испытаний.

45 ГОСТ 6427-75. Материалы стеновые и облицовочные.Методы определения плотности.

46 ГОСТ7025-78. Материалы стеновые и облицовочные. Методы определенияводопоглощения и морозостойкости.

47 ГОСТ7076-87. Материалы и изделия строительные. Метод определениятеплопроводности.

48 ГОСТ 8462-85 . Материалы стеновые. Методы определения прочностипри сжатии и изгибе

49 ГОСТ 17177-87. Материалы и изделия строительные теплоизоляционные.Методы контроля

50 ГОСТ 17625-83 . Конструкции и изделия железобетонные. Радиационныйметод определения толщины защитного слоя бетона, размеров и расположенияарматуры

51 ГОСТ20415-82. Контроль неразрушающий. Методы акустические. Общие положения

52 ГОСТ20426-82. Контроль неразрушающий. Методы дефектоскопии радиационные.Область применения

53 ГОСТ21718-84. Материалы строительные. Диэлькометрический метод измерениявлажности

54 ГОСТ22904-93. Конструкции железобетонные. Магнитный метод определения толщинызащитного слоя бетона и расположения арматуры

55 ГОСТ24332-88. Кирпич и камни силикатные. Ультразвуковой метод определенияпрочности при сжатии

56 ГОСТ 12997-84*.Государственная система промышленных приборов и средств автоматизации. Общиетехнические требования. Методы испытания

57 ГОСТ 25364-88 Агрегаты паротурбинные стационарные. Нормы вибрациии общие требования к проведению измерений

58 ГОСТ 7502-89.Рулетки измерительные металлические. Технические условия

59 ГОСТ 427-75*.Линейки измерительные металлические. Технические условия

60 ГОСТ 166-89*. Штангенциркули.Технические условия

61 ГОСТ 7661-67*.Глубиномеры индикаторные. Технические условия

62 ГОСТ8074-82*. Микроскопы инструментальные. Типы, основные параметры и размеры.Технические требования

63 ГОСТ9847-79*. Приборы оптические для измерения параметров шероховатостиповерхности. Типы и основные параметры

64 ГОСТ577-88. Индикаторы часового типа с ценой деления 0,01 мм. Техническиеусловия

65 ГОСТ 10528-90. Нивелиры. Общиетехнические условия

66 ГОСТ 2333-80*. Проволока стальная. Типы

67 ГОСТ 23543-88*.Приборы геодезические. Общие технические условия

68 ГОСТ25706-83*. Лупы. Типы, основные параметры. Общие технические требования

69 ГОСТ14782-86. Контроль неразрушающий. Соединения сварные. Методы ультразвуковые

70 ГОСТ27751-88. Надежность строительных конструкций и оснований. Основныеположения по расчету

71 ГОСТР 22.9.06-96. Безопасность в чрезвычайных ситуациях. Мониторинг ипрогнозирование опасных гидрологических явлений и процессов. Общие требования

72 ГОСТ27890-88. Покрытия лакокрасочные защитные дезактивируемые. Метод определенияадгезионной прочности нормальным отрывом

73 ГОСТР 51102-97. Покрытия полимерные защитные дезактивируемые. Общие техническиетребования

Строительные нормы и правила:

74 СНиП52-01-2003. Бетонные и железобетонные конструкции. Основные положения

75 СНиП 52-101-2003.Бетонные и железобетонные конструкции без предварительного напряжения арматуры

76 СНиП 12-01-2004. Организациястроительства

77 СНиП 2.03.11-85. Защитастроительных конструкций от коррозии

78 СНиП 2.02.01-83*. Основания зданий исооружений

79 СНиП2.01.07-85*. Нагрузки и воздействия

80 СНиП2.01.02-85*. Противопожарные нормы

81 СНиП 21-01-97*. Пожарнаябезопасность зданий и сооружений

82 СНиП2.02.03-85. Свайные фундаменты

83 СНиП2.09.02-85*. Производственные здания

84 СНиП 2.03.01-84*. Бетонные ижелезобетонные конструкции, предназначенные для работы в условиях повышенных ивысоких температур

85 СНиП 2.04.01-85*.Внутренний водопровод и канализация зданий

86 СНиП 2.04.05-86.Отопление, вентиляция и кондиционирование

87 СНиП2.03.02-86. Бетонные и железобетонные конструкции из плотного силикатногобетона

88 СНиП 2.03.03-85. Армоцементныеконструкции

89 СНиП 2.03.13-88.Полы

90 СНиП II-26-76 . Кровли

91 СНиПII-23-81*.Стальныеконструкции

92 СНиП2.04.07-86*. Тепловые сети

93 СНиП 3.02.01-87.Земляные сооружения, основания и фундаменты

94 СНиП 3.03.01-87. Несущие иограждающие конструкции

95 СНиП3.01.04-87. Приемка в эксплуатацию законченных строительством объектов.Основные положения

96 СНиП 3.02.01-87.Земляные сооружения, основания и фундаменты

97 СНиП III-4-80*. Правила производства иприемки работ. Техника безопасности в строительстве

Руководящие документы,инструкции, методические указания:

98 РД ЭО 0447-03. Методика оценки состояния иостаточного ресурса железобетонных конструкций АС, важных для безопасности

99 РД ЭО 0129-98. Требования к техническомуобслуживанию и ремонту СПЗО АС с реакторной установкой РУ-320

100 РД ЭО 0130-98. Требования ктехническому обслуживанию и ремонту СПЗО АС с реакторной установкой РУ-302,338, 187

101 РД ЭО 0460-03. Типоваяпрограмма обследования гидротехнических сооружений АС

102 РД ЭО 0461-03. Положение об отраслевой системенадзора за безопасностью гидротехнических сооружений АС

103 РД ЭО 0462-03. Методика по обоснованию срокаслужбы строительных конструкций, зданий и сооружений атомных станций с РБМК

104 РД ЭО 0538-2004. Методика по обоснованию срокаслужбы защитных оболочек атомных электростанций с ВВЭР-1000

105 Методика определения стоимости строительнойпродукции на территории Российской Федерации. МДС81-35.2004

106 СО 153-34.20.322-89. (РД 34.20.322-89).Методические указания по обследованию дымовых труб с металлическимигазоотводящими стволами

107 СО153-34.21.322-2003. Методические указания по проведению наблюдений заосадкой фундаментов и деформациями зданий и сооружений строящихся иэксплуатируемых тепловых электростанций

108 СО153-34.21.122-2003. Инструкция по устройству молниезащиты зданий,сооружений и промышленных коммуникаций

109 CO 34.21.323-95(РД34.21.323-95). Методические указания по обследованию фундаментовтурбогенераторов

110 СО153-34.21.363-2003. Методические указания по обследованию производственныхзданий и сооружений тепловых электростанций, подлежащих реконструкции

111 СО 153-34.21.401-90 (РД34.21.401-90). Методические указания по испытанию и наладке тепловоздушногорежима главных корпусов ТЭС

112 СО 34.21.326-2001 (РД153-34.1-21.326-2001). Методические указания по обследованию строительныхконструкций производственных зданий и сооружений тепловых электростанций. Часть1. Железобетонные и бетонные конструкции

113 СО 34.21.530-99 (РД153-34.1-21.530-99). Методические указания по обследованию строительныхконструкций производственных зданий и сооружений тепловых электростанций. Часть2. Металлические конструкции

114 СО 153-34.21.603 (РД34.21.603). Методические указания по определению сметной стоимости ремонтапроизводственных зданий и сооружений энергопредприятий. МУ 34-70-111-85

115 СО 153-34.22.301-88 (РД34.22.301-88). Методические указания по проведению натурных обследованийжелезобетонных оболочек градирен

116 СО 153-34.22.504 (РД34.22.504). Типовая инструкция по эксплуатации береговой насосной циркуляционноговодоснабжения блочных электростанций ТИ 34-70-021-83 (с изменением № 1 1987)

117 СО 153-34.22.507-90 (РД34.22.507-90). Типовая инструкция по эксплуатации брызгальных установок

118 СО 153-34.23.509-90 (РД34.23.509-90). Методические указания по содержанию и ремонтужелезнодорожных путей предприятий и строек Минэнерго СССР

119 Положение о порядке расследования причин аварийзданий, сооружений, их частей и конструктивных элементов на территорииРоссийской Федерации. Приказ концерна «Росэнергоатом» от 10.08.95 № 118

120 Инструкция по ведению Российского регистрагидротехнических сооружений. Утв. МПР России, Минтопэнерго России, МинтрансРоссии, Госгортехнадзор России от 12.07.99 № 144, К-3357, К-14/367-ис, 01/229а

121 Положениео проведении планово-предупредительного ремонта производственных зданий исооружений.

122 Типовая организационно-функциональная структурауправления атомных станций. Приказ концерна "Росэнергоатом" от15.10.2004 г № 897

123 ТИ-1Л-84, ТИ-2Л-84, ТИ-ЗЛ-84. Типовая инструкцияпо проведению локальных испытаний плотности проходок, запорной арматурытехнологических систем, люков, шлюзов и другого герметизирующего оборудованиясистем локализации аварий с ВВЭР-1000, ВВЭР-440, РБМК-1000 соответственно.

124 РД-10-138-97.Комплексное обследование крановых путей грузоподъемных механизмов.

125 РД-22-01.97.Требования к проведению оценки безопасности эксплуатации производственныхзданий и сооружений поднадзорных промышленных производств и объектов(обследования строительных конструкций специализированными организациями)

ПРИЛОЖЕНИЕ Б
ПРИМЕР КЛАССИФИКАЦИИ СКЗИС АС С РАЗЛИЧНЫМИТИПАМИ РЕАКТОРОВ

Таблица Б.1 Классификация СКЗиС АС с РБМК 1000(СмАЭС)

ТаблицаБ.2 Классификация СКЗиС АС с ВВЭР-1000 (В-320, КлнАЭС бл.3)

ТаблицаБ.3 Классификация СКЗиС АС с ВВЭР 1000 (В-187, НВ АЭС бл.5)

ТаблицаБ.4 Классификация СКЗиС АС с ВВЭР-440 (В-213, КоАЭС, бл.3,4)

ТаблицаБ.5 Классификация СКЗиС АС с ВВЭР 440 (В-230, НВ АЭС бл.3,4)

Примечание:

Для строительных конструкций продольной этажеркиэлектроустройств и машинного отделения в осях 12-33 принят класс 2Н поОПБ-88/97. Эти здания имеют общий каркас, с аппаратным отделением выше отм.+10.500, имеющим класс 2Н по ОПБ-88/97. Кроме того, в этих зданиях размещенысистемы важные для безопасности: в продольной этажерке электроустройств на отм.+14.700 - технологическая часть системы обвязки БЗОК, и машинном отделении -аварийные питательные насосы.

ТаблицаБ.6 Классификация СКЗиС АС с ВВЭР 1000 (В-392)

ТаблицаБ.7 Классификация СКЗиС АС с БН-600 (БелАЭС)

ПРИЛОЖЕНИЕ В
СРЕДСТВА И СПОСОБЫ КОНТРОЛЯ, ПРИМЕНЯЕМЫЕПРИ ОБСЛЕДОВАНИЯХ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ АС

ПРИЛОЖЕНИЕ Г
РЕКОМЕНДАЦИИ ПО ОПРЕДЕЛЕНИЮ СТРУКТУРЫ ИЧИСЛЕННОСТИ ИНЖЕНЕРНО-ТЕХНИЧЕСКОГО ПЕРСОНАЛА ПО ТЕХНИЧЕСКОМУ НАДЗОРУ ЗАЭКСПЛУАТАЦИЕЙ И РЕМОНТОМ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ АС

Структуруи численность персонала подразделений технического надзора за эксплуатацией иремонтом производственных зданий и сооружений АС рекомендуется определятьисходя из величины приведенной полезной площади производственных зданий иусловной расчетной площади сооружений, равной сумме приведенных полезныхплощадей всех производственных зданий и сооружений АС.

Полезнаяплощадь производственных зданий равна полной производственной площади завычетом площади бытовых помещений и помещений административно-бытовогоназначения.

1 Приведенная полезная площадь одногопроизводственного здания определяется по формуле:

                                                                   (Г.1)

гдеFп- полезная площадь частей здания, имеющих одинаковую высоту,

Fа- полезная площадь частей здания, имеющих одинаковую степень агрессивностисреды,

а - коэффициент, зависящий от высотыпомещения (принимается по таблице Г.1),

b- коэффициент степени агрессивности (принимается по таблице Г.2),

с - коэффициент, зависящий от материаланесущих конструкций зданий и сооружений, принимается равным:

дляметаллических конструкций - 1,0;

дляжелезобетонных конструкций - 1,3;

d- коэффициент, учитывающий фактический срок службы здания (по таблице Г.3) или сооружения (принимается по таблице Г.4).

Полнаяприведенная полезная производственная площадь зданий и сооружений определяется поформуле:

Fзд.=F                                                                                 (Г.2)

Таблица Г.1

Таблица Г.2

Таблица Г.3

Срок службы здания, годы	0-10	11-50	свыше 50
d	0,8	1,0	1,2

Таблица Г.4

Примечание - К прочим сооружениям относятся:

железнодорожныепути;

насоснаястанция водоснабжения;

артезианскиескважины;

пьезометрические скважины и др.

2Приведенная условная расчетная площадь производственного сооружения Fсрассчитывается по формуле:

Fc=Fy.a.в.с.Ку.                                                                               (Г.3)

гдеFу- площадь горизонтальной проекции сооружения;

Ку - условный поправочный коэффициент,учитывающий степень трудоемкости осмотра;

Fс- рассчитывается по площади горизонтальной поверхности сооружений, исходя изследующих условий;

1) подземные мазутохранилища - по наружному обводус Ку = 0,5;

2) автомобильные дороги - по площади подземнойчасти с обочинами с Ку = 0,15;

3) брызгальные бассейны - по площади горизонтальнойповерхности с Ку = 0,3;

4) пруды-охладители (площадь горизонтальнойпроекции откосов) с Ку = 0,1;

5) эстакады, подкрановые пути - площадьгоризонтальной проекции с Ку = 0,2;

6) открытые циркуляционные каналы - по площадигоризонтальной проекции с Ку - 0,15;

7) подземные циркуляционные каналы - по площадигоризонтальной проекции с Ку = 0,1;

8) плотины и дамбы гидротехнических сооружений - поплощади горизонтальной поверхности верхнего строения с Ку = 0,2;

9) мосты и водопропускные трубы на автомобильныхдорогах - по горизонтальной проекции с Ку = 1,0;

10) кабельные и теплофикационные проходные туннели,сооружения на ОРУ - по площади горизонтальной проекции с Ку = 1,0;

11) наземные баки любого назначения - по площадигоризонтальной поверхности с Ку - 1,0;

12) ограждения территории - по площади вертикальнойповерхности с Ку = 0,1;

3 Полная приведенная условная площадьпроизводственных сооружений определяется по формуле:

Fс=Fс                                                                          (Г.4)

4 Полная приведенная условная площадьпроизводственных зданий и сооружений определяется по формуле:

Fпр= (Fзд+Fс)                                                                     (Г.5)

5 По результатам расчета полной приведеннойусловной площади производственных зданий и сооружений определяется численностьи структура подразделений по техническому надзору за эксплуатацией зданий исооружений (Таблица Г.5).

ТаблицаГ.5

Примечание:

В случае производственной необходимости (значительноепревышение полной приведенной полезной площади и др.) АС имеют правообъединять, дополнять структурные подразделения, указанные в Типовойорганизационной структуре АС в зависимости от особенностей эксплуатации даннойАС по согласованию с «Росэнергоатомом».

ПРИЛОЖЕНИЕ Д
ФОРМА ЖУРНАЛОВ ТЕХНИЧЕСКОГО ОСМОТРА СКЗИС

ФормаД1 Журнал технического осмотра ГО, строительных конструкцийзданий и сооружений





ФормаД2 Цеховой журнал технического осмотра ГО, строительных конструкцийзданий и сооружений





ФормаД3 Журнал технического осмотра территории



ФормаД4 Журнал учета недоделок и дефектов зданий и сооружений

ПРИЛОЖЕНИЕ Е

Форма предписания

Отделнадзора,

Отделинспекций

заСКЗиС АС (не нужное зачеркнуть)

Указаниеработников отделов надзора и инспекций по содержанию зданий и сооружений АСмогут быть отменены директором или главным инженером АС

ПРИЛОЖЕНИЕ Ж
ПЕРИОДИЧНОСТЬ ОСМОТРОВ, ОБСЛЕДОВАНИЙ ИНАБЛЮДЕНИЙ

Примечание - Окончательная периодичность проведения работустанавливается в рабочей инструкции в зависимости от состояния СКЗиС, а такжеуровня и полноты информационной базы.

ПРИЛОЖЕНИЕ И
ФОРМА ПАСПОРТОВ НА СКЗИС

ФормаИ1 Паспорт на производственное здание

Федеральноеагентство по атомной энергии

Концерн"РОСЭНЕРГОАТОМ"

Паспортна производственное здание



Балансовая(восстановительная) стоимость здания (по состоянию на дату заполнения паспорта- на 1.01.20 г.)

Если в одном здании (корпусе) размещенонесколько цехов, паспорт подписывается начальниками цехов, ответственных засвою часть здания или начальник, несущий (по приказу) общую ответственностьзаданное здание.

Требованияк изготовлению, заполнению, ведению и хранению паспорта на производственноездание АС

1 Общая часть

1.1 Паспорт на производственное здание АСпредставляет собой документ обобщенных технических характеристик здания намомент его пуска в эксплуатацию и их изменений, произошедших за период всегосрока службы.

1.2 Все строительные конструкции зданий исооружений АС подлежат обязательной паспортизации. Технический паспорт наздание или сооружение АС является основным документом, отражающим информацию осостоянии строительных конструкций.

1.3 Паспорт на каждое производственное зданиезаполняется в 2 экземплярах.

2 Заполнение паспорта

2.1 Паспорт на производственное здание должен бытьизготовлен из плотной бумаги белого цвета, обеспечивающей его долговечность ииметь жесткий переплет.

2.2 Характеристики конструкций зданий должны бытьизложены кратко с приведением всех основных данных.

Например:

1) Фундамент - сплошная железобетонная монолитнаяплита. СТ. кл. А-1, А-III. Бетон М-200, h=1000 мм. Подготовка Н=200 мм из бетона М-50.Гидроизоляция - трехслойная штукатурка из холодной асфальтовой мастики.

2) Кровля рубероидная, трехслойная, на горячейбитумной мастике. Защитный слой - гравийный. Утеплитель - пенобетон h=100 мм. Стяжка по утеплителю - цементный раствор1:6, М-30. Пароизоляция - два слоя рубероида на горячей битумной мастике и т.д.

2.3 Разделы II-III Паспорта должны заполняться на основании рабочих (исполнительных)чертежей здания. Перед заполнением разделов должно быть произведено сравнениепроектной документации с фактическим выполнением конструкции. Для помещений ЗКДтакое сравнение допускается производить на основании актов на скрытые работы иприемки объектов в эксплуатацию. Все выявленные отступления от проекта должныбыть внесены в паспорт.

2.4 Разделы VIII и IX (п.п. 1, 2, 3) должны заполняться по материалам изысканий, выполненныхпроектировщиком и актам на скрытые работы при заложении фундаментов. Наличиепьезометрических скважин должно быть проверено по месту.

2.5 Для заполнения таблиц 3 и 4 разделаVI, таблицы 7 раздела IX, таблицы 8 разделаX, таблицы 9 раздела XI должна бытьпредусмотрена дополнительная страница для продолжения таблиц. В дальнейшем, принеобходимости, вклеиваются дополнительные листы.

2.6 При изготовлении паспорта, после каждогопункта, должно быть оставлено достаточно места для заполнения соответствующегосодержания.

3 Хранение и ведение паспорта

3.1 Лицо, ответственное за ведение паспорта,назначается приказом по АС.

3.2 Один экземпляр паспорта должен храниться втехническом архиве, другой - у лица, ответственного за его ведение.

Призначительном износе второго (рабочего) экземпляра паспорта он должен бытьвозобновлен.

4 Неизменяемость структуры и содержания паспорта

4.1 Структура и содержание паспорта не подлежатизменению.

4.2 Настоящий раздел должен быть приведен в каждомпаспорте. Изъятие его не допускается.

I Общие сведения о здании

II Характеристикиконструкций и здания

Производственнаячасть

Служебно-бытоваячасть

III Площадипомещений, м²

Таблица И.1.1

Экспликация помещений здания с характеристикамистепени обслуживания

Таблица И.1.2

В графе 5 указывается характеристика помещенияпо степени обслуживания: необслуживаемое, полуобслуживаемое, обслуживаемое.

Вграфе 6 указывается шифр степени обслуживания:

необслуживаемое- I;

полуобслуживаемое- II;

обслуживаемое- III.

IV Планы и площадиполов и стен здания

Прилагаютсяпоэтажные планы полов здания (включая подвалы) с указанием отметок этажей.

Экспликациясуммарных площадей поверхностей ограждающих конструкций

ТаблицаИ.1.3

Условные обозначения типов полов:

1) бетонные - П-1; 2) асфальтовые - П-2; 3)цементные - П-3; 4) мозаичные - П-4; 5) метлахские - П-5; 6) паркетные - П-6;7) дощатые - П-7; 8) линолеумные - П-8; 9) пластикатные - П-9; 10) стальные -П-10; 11) керамические - П-11.

Примечания:

1 Площадьполов приводится за вычетом площади фундаментов оборудования, опор подтрубопроводы и т.п.

2 Площадь стен приводится завычетом оконных, дверных проемов, проемов под оборудование, отверстий подтрубопроводы диаметром более 200 мм.

V Изменениебалансовой стоимости здания в зависимости от ввода его по очередям и от износа

Балансоваястоимость здания

ТаблицаИ. 1.4

Дата ввода в эксплуатацию очереди строительства здания	Стоимость здания на дату ввода в эксплуатацию, тыс. руб.	Очередь строительства здания

Изменение стоимости здания с учетом износа икапитального ремонта

ТаблицаИ. 1.5

VI Проектные данныео допустимых эксплуатационных нагрузках на несущие конструкции здания

1Проектные нагрузки на перекрытия и покрытия

Таблица И. 1.6

Примечания

1 В графе 5 - сосредоточенная нагрузка отоборудования и грузоподъемных механизмов согласно проектнойдокументации по технологической части

2 В графе 6 - грузоподъемностьмеханизмов согласно проектной документации по технологической части

2 Нагрузка на фермы, балки, ригели

ТаблицаИ.1.7

Примечание - Графы 5 и 6 заполняются аналогично таблицы И.6

VII Данные огеологическом строении основания в пределах здания

Прилагаются:Планы-схемы с геологическими разрезами, геологических выработок вблизи здания,выполненные:

- до начала эксплуатации;

- в процессе эксплуатации.

VIII Данные огрунтовых водах в зоне расположения здания

ТаблицаИ.1.8

6 Изменение химического состава грунтовых вод впроцессе эксплуатации в пьезометрических скважинах в районе здания

ТаблицаИ.1.9

Примечание - Данная таблица в паспорте может незаполняться при ведении специального журнала за режимом грунтовых вод. Впаспорте указывается место хранения журнала и лицо, ответственное за егохранение.

IX Инженерныеобследования здания

ТаблицаИ.1.10

X Сведения окапитальных ремонтах, реконструкциях, модернизациях и расширениях здания

ТаблицаИ. 1.11

XI Переченьтехнической документации по зданию

ТаблицаИ. 1.12

XII Недоделки и дефекты

Учетнедоделок и дефектов, отмеченных Государственной комиссией в актах приемки

ТаблицаИ.1.13

XIII Отступления от проекта

Учетотступлений от проекта, допущенных при строительстве, реконструкции,модернизации

ТаблицаИ.1.14

XIV Регистрация лиц, ответственных заведение паспорта

ТаблицаИ.1.15

ФормаИ2 Паспорт на производственное сооружение



Требования к изготовлению, заполнению, ведению и хранениюпаспорта на производственное сооружение АС

1 Общая часть

1.1 Паспорт на производственное сооружение АСпредставляет собой документ обобщенных технических характеристик здания на моментего пуска в эксплуатацию и их изменений, произошедших за период всего срокаслужбы.

1.2 Все строительные конструкции зданий исооружений АС подлежат обязательной паспортизации. Технический паспорт наздание или сооружение АС является основным документом, отражающим информацию осостоянии строительных конструкций.

1.3 Паспорт на каждое производственное сооружениезаполняется в 2 экземплярах.

2 Заполнение паспорта

2.1 Паспорт на производственное сооружение долженбыть изготовлен из плотной бумаги белого цвета, обеспечивающей егодолговечность и иметь жесткий переплет.

2.2 Характеристики конструкций сооружений должныбыть изложены кратко с приведением всех основных данных.

Например:

1 Фундамент - сплошная железобетонная монолитнаяплита. СТ. кл. А-1, А-III. Бетон М-200, h=1000 мм. Подготовка Н = 200 мм из бетона М-50. Гидроизоляция -трехслойная штукатурка из холодной асфальтовой мастики.

2 Кровля рубероидная, трехслойная, на горячейбитумной мастике. Защитный слой - гравийный. Утеплитель - пенобетон h - 100 мм. Стяжка по утеплителю - цементныйраствор 1:6, М-30. Пароизоляция - два слоя рубероида на горячей битумноймастике и т.д.

2.3 Разделы II-III Паспорта должны заполняться на основании рабочих (исполнительных)чертежей сооружения. Перед заполнением разделов должно быть произведеносравнение проектной документации с фактическим выполнением конструкций. Длянеобслуживаемых помещений такое сравнение допускается производить на основанииактов на скрытые работы и приемки объектов в эксплуатацию. Все выявленныеотступления от проекта должны быть внесены в паспорт.

2.4 Разделы IV и V (п.п. 1, 2, 3) должны заполняться по материаламизысканий, выполненных проектировщиком и актам на скрытые работы при заложении фундаментов.Наличие пьезометрических скважин должно быть проверено по месту.

2.5 Для заполнения таблиц разделов V, VI, VII и VIII должна быть предусмотрена дополнительная страницадля продолжения таблиц. В дальнейшем, при необходимости, вклеиваютсядополнительные листы.

2.6 При изготовлении паспорта, после каждогопункта, должно быть оставлено достаточно места для заполнения соответствующегосодержания.

3 Хранение и ведение паспорта

3.1 Лицо, ответственное за ведение паспорта,назначается приказом по АС.

3.2 Один экземпляр паспорта должен храниться втехническом архиве, другой - у лица, ответственного за его ведение.

Призначительном износе второго (рабочего) экземпляра паспорта он должен бытьвозобновлен.

4 Неизменяемость структуры и содержания паспорта

4.1 Структура и содержание паспорта не подлежатизменению.

4.2 Настоящий раздел должен быть приведен в каждомпаспорте. Изъятие его не допускается.

I ОБЩИЕ СВЕДЕНИЯ О СООРУЖЕНИИ

II ХАРАКТЕРИСТИКА КОНСТРУКЦИЙСООРУЖЕНИЙ

III ПЛОЩАДЬ НАРУЖНЫХ ОГРАЖДАЮЩИХКОНСТРУКЦИЙ, м²

Примечание - Площадь кровли определяется по действительной длине скатов сучетом свесов.

IV ПЛОЩАДЬ ВНУТРЕННИХ ПОВЕРХНОСТЕЙОГРАЖДАЮЩИХ И НЕСУЩИХ ПОВЕРХНОСТЕЙ, м²

Втом числе: прогонов

ферм

связей

прочихконструкций

1 Внутренние двери

2 Наружные двери, ворота

3 Колонны (развернутая поверхность), всего

В том числе: металлические (со связями)

железобетонные

4 Ригели - связи (железобетонные)

5 Ригели (металлические)

6 Подкрановые несущие конструкции (всего)

В том числе:стойки

металлические(со связями) железобетонные

Балкиметаллические;

железобетонные

7 Фермы: металлические; железобетонные

Экспликацияпомещений сооружения с характеристиками степени обслуживания

ТаблицаИ.2.1

Примечания:

1 В графу 5 заносится характеристика помещения постепени обслуживания; необслуживаемые, полуобслуживаемые, обслуживаемые.

2 В графе 6 указываются шифр степени обслуживания:

- необслуживаемые -I;

- полуобслужпваемые -II;

- обслуживаемые - III.

V ИЗМЕНЕНИЯ БАЛАНСОВОЙ СТОИМОСТИСООРУЖЕНИЯ В ЗАВИСИМОСТИ ОТ ВВОДА ЕГО ПО ОЧЕРЕДЯМ И ОТ ИЗНОСА

ТаблицаИ.2.2

Изменение стоимости сооружения с учетом износа икапитального ремонта

ТаблицаИ.2.3

VI Данные о геологическом строенииоснования в пределах сооружения

Прилагаются:Планы-схемы, с геологическими разрезами, геологических выработок вблизи здания,выполненные:

- до начала эксплуатации;

- в процессе эксплуатации.

VII Данные о грунтовых водах в зонерасположения сооружения

ТаблицаИ.2.4

4 Изменения химического состава грунтовых вод впроцессе эксплуатации в пьезометрических скважинах в районе сооружения

ТаблицаИ.2.5

Примечание - Данная таблица в паспорте может незаполняться при ведении специального журнала за режимом грунтовых вод. Впаспорте указывается место хранения журнала и лицо, ответственное за егохранение

VIII Недоделки и дефекты

Учетнедоделок и дефектов, отмеченных Государственной комиссией в актах приемки

ТаблицаИ.2.6

IX Отступления от проекта

Учет отступлений от проекта, допущенных пристроительстве, реконструкции, модернизации

ТаблицаИ.2.7

X Инженерные обследованиясооружения

ТаблицаИ.2.8

XI Сведения о капитальных ремонтах,реконструкциях, модернизациях сооружения

1 Капитальный ремонт

ТаблицаИ.2.9

2 Реконструкция сооружения

ТаблицаИ.2.10

3 Модернизация сооружения

ТаблицаИ.2.11

XII Прочие сведения

Должностныелица, ответственные за эксплуатацию сооружения

ТаблицаИ.2.12

XIII Перечень технической документациипо сооружению

ТаблицаИ.2.13

XIV Регистрация лиц, ответственныхза ведение паспорта

ТаблицаИ.2.14

ПРИЛОЖЕНИЕ К
МЕТОДЫ, СРЕДСТВА И ОБЪЕМЫ ТЕХНИЧЕСКИХОСМОТРОВ СКЗИС

1 Места первоочередного осмотра зданий и сооружений АС

1.1 На АС персоналом отделов надзора и инспекцийдолжны быть определены перечни наиболее уязвимых мест конкретных зданий исооружений, которые должны осматриваться в первую очередь.

1.2 К наиболее уязвимым местам зданий и сооруженийотносятся: места сопряжения конструкций:

1) стыки панелей, стен, перекрытий, покрытий;

2) сопряжения стен зданий разной этажности;

3) деформационные швы;

узлыпримыканий и сопряжений кровли:

1) с выхлопными трубами;

2) со стенами примыкающих помещений повышеннойэтажности;

3) с парапетными стенками;

4) с выступающими над крышей постаментами(фундаментами) для установки оборудования;

5) с радио- и грозозащитными мачтами;

6) стенками аэрационных фонарей;

7) с водосборными воронками;

местаприложения сосредоточенных нагрузок на опорные части:

1) консоли колонн для опирания подкрановых балок,ферм, прогонов;

2) фундаментов;

3) опорные площадки пилястр, перемычек;

4) простенков фасадных стен;

5) опорные площадки сборных железобетонных плитпокрытий на фермы или балки;

местапроходок коммуникаций (трубы, вентиляционные короба, кабели) через стены зданийи сооружений;

меставероятного увлажнения конструкций:

1) сопряжения стен с цоколем;

2) сопряжения цоколя с фундаментом и отмосткой;

3) места пропуска водосточных труб через стены,покрытия, карнизные свесы;

4) подоконные панели;

меставозможного скопления грунтовых, атмосферных и технологических вод и подтопленийфундаментов:

1) наружные, открытые или закрытые, приямки у стензданий и сооружений;

2) кабельные туннели;

3) открытые и закрытые каналы, проходящие вблизизданий и сооружений;

4) подземные теплофикационные проходные галереи;

5) внутренние приямки сбора организованных стоковтехнологических вод;

6) помещения баков;

7) бассейн выдержки и др.;

местаизлома и сопряжения горизонтальной и вертикальной гидроизоляции:

1) в подвалах (у наружных стен);

2) в кабельных туннелях;

3) в приямках насосных различного назначения;

4) в приямках зданий химводоочистки;

5) в солевых ячейках зданий ХВО;

6) в ендовах и примыканиях кровель на всех зданияхи сооружениях; места наибольшего износа защитного покрытия полов:

1) в здании главного корпуса;

2) на монтажных и ремонтных площадках турбинныхзалов;

3) на площадках погрузки и разгрузки грузов;

4) в районе расположения трапов и лотков впомещениях строгого режима;

5) площадки и марши лестниц в зоне строгого режима;

6) в коридорах коммуникаций;

7) в помещениях маслохозяйства;

8) транспортные коридоры;

9) помещения хранения химреагентов;металлоконструкции каркасов зданий и сооружений:

1) опорные узлы ферм покрытий;

2) опорные узлы колонн;

3) вертикальные и горизонтальные связи в местахкрепления к несущим конструкциям;

4) сварные и болтовые соединения узлов ферм;железобетонные сборные и монолитные конструкции:

1) места герметизации вертикальных и горизонтальныхстыков между железобетонными панелями;

2) узлы крепления панелей к несущему каркасу;

3) бетонные конструкции, подверженные воздействиюповышенных и высоких температур;

4) защитный слой и защитные покрытия колонн и стенв зонах постоянного или периодического интенсивного увлажнения;

5) конструкции в помещениях, систематическиподвергаемых дезактивации методом гидросмыва с применением химически активныхсоставов;

6) колонны помещений;

7) защитная покраска поверхностей закладных деталейв помещениях с повышенной влажностью;

8) защитный слой конструкций;

9) ограждающие и несущие конструкции бассейноввыдержки топлива;

10) сооружения хранения жидких отходов;

11) защитная покраска всех открытых конструкцийзданий и сооружений;

12) фасадные стены, имеющие облицовку из плитокразличных типов;

13) поверхность и гидроизоляционное покрытие куполазащитной оболочки; защитные конструкции и покрытия в помещениях:

1) приготовления химреагентов в ХВО, спецкорпусе,реакторном и турбинном отделениях;

2) выпарных аппаратов;

3) душевых;

4)санузлов и др.

2 Несущие железобетонныеконструкции

2.1 Целью обследования несущих железобетонныхконструкций является:

определениедефектов и деформаций;

определениефактических физико-механических характеристик материалов конструкций (бетона,арматуры, прокатной стали и др.), в случае выявления серьезных дефектов илисомнений в качестве использованных материалов;

определениеобщего пространственного положения конструкций и соответствие его проектному;

проверкасоответствия фактических нагрузок проектным (величины, направления, местаприложения, периодичность воздействия);

определениестепени потери несущей способности поврежденных и деформированныхконструктивных элементов;

принятиеинженерных решений по восстановлению несущей способности конструкций или ихзамене.

2.2 При визуальном обследовании конструкций должнобыть выявлено; состояние защитных покрытий:

1) облицовок;

2) лакокрасочных;

3) штукатурных;

4) теплоизоляционных;

5) других видов;

наличиеи причины появления на конструкциях увлажненных участков, поверхностныхвыколов, выщелачиваний и других признаков физического или химического нарушенияструктуры материала конструкции;

состояниезащитного бетонного слоя;

видимыенарушения сцепления арматуры с бетоном;

наличиевидимых дефектов бетонирования.

2.3 Для определения степени стабильности трещин, не представляющихопасности в момент обследования, должно быть организовано наблюдение за ними всоответствии с "Методическимиуказаниями по обследованию строительных конструкций производственных зданий исооружений тепловых электростанций.

Часть1. Железобетонные и бетонные конструкции",для чего необходимо:

навсех характерных трещинах установить "маяки" и организоватьпериодическое наблюдение за динамикой их развития по состоянию"маяков";

концытрещин отметить поперечными штрихами, нанесенными краской или острыминструментом на поверхность стены. Рядом со штрихом должна быть проставленадата наблюдений. При следующем осмотре должны быть отмечены новые границытрещин;

наблюденияза трещиной проводить в течение 20-30 дней. Если в течение этого времени"маяки" останутся не разрушенными, а длина трещин не увеличится, тоих развитие можно считать законченным;

эскизытрещин и мест установки "маяков" должны быть внесены в журналосмотров строительных конструкций (Приложение Д).

2.4 Отдельные циклы наблюдений за трещинаминеобходимо вести в одинаковых условиях, с учетом времени, температурыокружающего воздуха и режима работы оборудования. Результаты наблюдений затрещинами должны заноситься в журнал наблюдений. Расположение трещин схематичнодолжно быть нанесено на чертежи общего вида, развертки стен здания исооружения, с указанием номера и даты установки маяков. На каждую трещинудолжен быть составлен график ее развития.

2.5 По результатам осмотров маяков должен быть составлен акт. В актеосмотра должны указываться:

датаосмотра;

фамилиии должности лиц, производивших осмотр; чертежи с расположением трещин и маяков;

сведенияо состоянии трещин и маяков во время осмотра и замене разрушившихся маяковновыми;

сведенияо появлении новых трещин и установке на них маяков.

2.6 По результатам осмотра внешней поверхностибетона ГО должна быть составлена карта расположения трещин на ее поверхности.

Наблюдениеза развитием трещин производить аналогично указаний п.2.3.-2.5. Допускается проведение затиркитрещин цементным раствором М400, отсутствие растрескивания этих местсвидетельствует о стабилизации развития трещин.

2.7 При проведении инструментальных исследованийдолжны проверяться:

приобщем удовлетворительном состоянии конструкций - выборочно не менее, чем у 5 %конструкций прочность бетона (неразрушающими методами) и соответствиегеометрических размеров сечений и узлов опирания проекту;

состояниеарматуры, с максимальным использованием дефектных участков с отслоениемзащитного слоя, продольных трещин, сколов для уменьшения ущерба конструкциямпри вскрытии защитного слоя;

принеудовлетворительном состоянии конструкций - выборочно по 10 % конструкций сминимальным, средним и максимальным объемом повреждений;

аварийныеучастки - конструкции в полном объеме.

2.8 При инструментальных исследованиях должны бытьуточнены объемы и причины дефектов конструкций методами:

геометрическихизмерений поврежденных участков:

1) глубины повреждения бетона;

2) коррозионного износа арматуры;

3) соответствие сечений требованиям проекта;

химическиманализом проб бетона и образцов арматуры, подверженной коррозии, дляопределения вида и причин коррозии, определения степени коррозионногоразрушения;

определенияфизико-механических, прочностных и деформационных характеристик бетона иарматуры;

определениявлажностного состояния бетона и температурно-влажностного режима конструкций.

2.9 Прочность бетона в бетонных и железобетонныхэлементах должна определяться неразрушающими методами контроля с применениемспециального инструмента и/или приборов ультразвукового контроля.

2.10 Для определения прочности бетонанеразрушающими методами должны применяться приборы:

молоткиПольди, Физделя;

эталонныймолоток НИИ Мосстроя (Кашкарова): склерометры; ультразвуковые приборы.

Применениеуказанных приборов должно производиться по соответствующим методикам.

2.11 Для определения прочности бетона толщинойболее 50 мм рекомендуется применять приборы, работающие по принципу упругогоотскока, как менее трудоемкие в работе по сравнению с молотками.

2.12 Приборами ультразвукового контроляопределяется: прочность бетона;

глубинатрещин в бетоне;

раковиныи пустоты в глубине конструкций.

2.13 Определение состояния арматуры вжелезобетонных конструкциях должно производиться измерением ее диаметра. Вместах трещин защитного слоя, имеющих "коррозионный" характер, долженбыть вскрыт защитный слой, арматура очищена от продуктов коррозии дометаллического блеска. Измерение провести штангенциркулем или микрометром,полученные результаты сравнить с проектными.

2.14 Степень коррозии арматуры должна оцениватьсяпо следующим показателям:

характерукоррозии (сплошная, пятнами, тонкий налет, слоистая, язвенная - питтинговая ит.д.);

цвету;

плотностипродуктов коррозии;

площадипораженной поверхности в процентах от общей вскрытой поверхности;

глубинекоррозионного поражения.

2.15 Расположение арматуры, закладных деталей итолщина защитного слоя железобетонных конструкций определяет их несущуюспособность и долговечность. Отклонение параметров расположения арматуры итолщины защитного слоя должно соответствовать требованиям СНиП "Бетонные ижелезобетонные конструкции".

2.16 Для определения расположения арматуры изакладных деталей в бетоне и толщины защитного слоя бетона рекомендуетсяприменение магнитометрического метода (приборами ИЗС-2;3;10; ИСМ-1; ИПА и др.)и радиационного метода в соответствии с [50]ПриложенияА.

2.17 Коррозионное воздействие на бетонхарактеризуется; степенью карбонизации;

составомновообразований; структурными изменениями бетона.

2.18 Исследования бетона должны проводиться  в соответствии с [27-33] ПриложенияА:

степенькарбонизации бетона - измерением рН (водородного показателя);

химическийсостав новообразований, возникших в бетоне дифференциально-термическим ирентгеноструктурным методами;

структурныеизменения бетона - с помощью лупы 4х-8 кратного увеличения;

структурацементного камня - с помощью микроскопа;

влажностьбетона - весовым, электроемкостным или электрофизическим методами;

температурныйрежим элементов конструкций - с помощью термометров, термометров сопротивления,термопар.

3 Несущие металлические конструкции

3.1 Целью обследования несущих металлических конструкцийявляется: определение дефектов и деформаций, фактических физико-механических характеристикконструкций;

определениеобщего пространственного положения конструкций и соответствие его проектному;

проверкасоответствия фактических нагрузок проектным (величины, направления, местаприложения, периодичность воздействия);

определениестепени потери несущей способности поврежденных и деформированныхконструктивных элементов;

принятиеинженерных решений по восстановлению несущей способности конструкций или ихзамене.

3.2 При проведении обследований несущих конструкцийопределяют: геометрические размеры элементов конструкций;

фактическиеразмеры сечений элементов, с учетом потерь от коррозии;

размерыпрогибов, искривлений и др. деформаций;

глубинуи размеры коррозионных поражений;

геометрическиеразмеры сварных швов;

размерыобнаруженных трещин в элементах конструкций и сварных швах;

качествометалла и соответствие его проекту;

состояниеболтовых соединений.

3.3 Металлоконструкции, в процессе эксплуатации,подвержены воздействию силовых, механических, физических и химических факторов,что может вызвать повреждение их элементов.

Дляопределения возможных причин повреждения должны быть проведены исследования:

поопределению постоянных и временных нагрузок; температурного и влажностногорежима;

загазованностивоздуха;

составаи агрессивности отложений на конструкциях (особенно в местах, форма сеченийкоторых способствует скоплению влаги).

3.4 В металлоконструкциях, подверженных воздействиюстатических и динамических нагрузок, должно быть проверено отсутствиеусталостных трещин в местах концентраторов напряжений (подрезы, резкиеизменения сечения и др.).

3.5 При обследовании металлических конструкцийдолжно быть выявлено: ослабление поперечного сечения элементов (вырезы,выбоины, истирания и др.) или отсутствие элемента;

трещиныв основном металле;

трещиныв металле сварных швов и околошовной зоне;

подрезыосновного металла;

дефектысварных швов:

1) непровары;

2) шлаковые и газовые включения;

3) поры;

4) кратеры;

5) перерывы шва;

6) неравномерность ширины шва;

7) наплывы и т.д.;

искривленияэлементов конструкций по всей длине;

искривленияна части длины элемента, местные вмятины, прогибы, выпучивания, погнутостиузловых фасонок;

ослаблениекрепления или отсутствие болтов и гаек;

отсутствиеили ослабление заклепок;

отклонениеили смещение конструкций относительно проектного положения;

горизонтальноесмещение опорных узлов элементов относительно оси или центра опоры;

наличиезазоров в местах сопряжения элементов, неплотное опирание (зазор) опорнойфасонки на колонну;

наличиекоррозии элементов;

разрушениелакокрасочного или защитного покрытия.

3.6 При обследовании несущих металлоконструкцийконтроль качества сварных соединений должен производиться в объеме:

внешнийосмотр с проверкой геометрических размеров и формы швов - в полном объеме всехтипов конструкций;

контрольнеразрушающими методами - 0,5 % длины швов всех типов конструкций, а такжеместа с признаками дефектов и участки с пересечением швов.

3.7 При проведении инструментальных обследованийдолжно проверяться; при общем удовлетворительном состоянии конструкций -выборочно не менее

чем5 % каждого вида конструкций;

принеудовлетворительном состоянии конструкций - выборочно 10 % каждого видаконструкций;

100 % конструкций - при повышенных требованиях кнадежности конструкций;

100 % конструкций - при наличии дефектов более чемна 25 % конструкций, от общего числа проверенных;

3.8 Для определения геометрических размеровэлементов конструкций должны применяться:

рулеткиизмерительные металлические с точностью измерения не менее 1,0 мм; линейкиметаллические измерительные с точностью измерения не менее 1,0 мм.

3.9 Для измерения толщины элементов применяется:штангенциркуль с точностью измерений до 0,05 мм;

скобас индикаторной головкой часового типа с точностью измерений - 0,01 мм.

3.10 Для измерения глубины коррозионных язвприменяется индикаторный глубиномер с точностью измерений - 0,01 мм;

3.11 Измерение толщины металла в труднодоступныхместах должно проводиться с применением ультразвуковых толщиномеров.

3.12 Взаимное расположение конструкций ифактические деформации крупных элементов конструкций, прогибы балокопределяются геодезическими методами.

3.13 Выявление трещин и исследование сварных швовдолжно проводиться с помощью лупы 4х - 8 кратного увеличения.

3.14 Измерение ширины раскрытия трещин должнопроизводиться с помощью отсчетного микроскопа с 24х кратным увеличением (типаМПБ-2х24).

3.15 Определение размеров и выявление дефектовформы сварных швов рекомендуется производить с помощью шаблонов и стальнойлинейки; размеры угловых швов, по катету, путем снятия слепка.

Скрытыедефекты швов должны определяться неразрушающими методами контроля(ультразвуковой, рентгенографический и др.).

Скрытыедефекты швов могут быть обнаружены простукиванием шва молотком весом 1 кг.

3.16 На основании результатов измеренийсоставляются обмерочные чертежи, на которые должны быть нанесены всенеобходимые для поверочных расчетов фактические размеры, которые включают:

- план здания или сооружения с указанием:

1) разбивочных осей;

2) рядов;

3) отметок;

- поперечные разрезы по характерным сечениямзданий;

- продольные разрезы по каждому ряду;

- планы верхних и нижних поясов ферм с указаниемпрогонов, элементов связей;

- боковые виды поясов с показом элементов обрешеткии маркировкой всех элементов;

- план расположения колонн;

- план подкрановых балок и тормозных площадок;

- план фундаментов.

3.17 Качество материалов металлоконструкций должноопределяться;

механическими испытаниями;

химическиманализом;

металлографическиманализом.

3.18 Механическим испытаниям должны подвергатьсяобразцы материалов конструкций в соответствии с [22- 25]ПриложенияА.

Прииспытаниях должны быть определены характеристики механических свойств;

пределпропорциональности;

пределупругости;

пределтекучести;

временноесопротивление;

модульупругости;

относительноеравномерное удлинение;

относительноеудлинение после разрыва;

относительноесужение поперечного сечения после разрыва;

ударнаявязкость металла для конструкций, подверженных динамическим нагрузкам.

3.19 Отбор заготовок для механических испытанийдолжен производиться с ненагруженных или малонагруженных участков конструкциипутем выпиливания металлорежущим инструментом или вырезания автогеном сприпуском на зону металла с измененными свойствами при нагреве со стороны линиисреза не менее 20 мм при толщине элементов до 60 мм и не менее 30 мм прибольшей толщине.

Пробыдля испытаний на растяжение и ударную вязкость в двутаврах, швеллерах, тавровыхсечениях должны отбираться вдоль линии прокатки профиля из стенки профиля нарасстоянии 1/3 высоты профиля до оси заготовки.

Вугловых, зетовых сечениях - из полки (пера) профиля на расстоянии 1/3 ее шириныот края до оси заготовки.

Прииспытаниях на растяжение должно отбираться не менее 2х образцов из одной группыконструкций.

Дляиспытаний на ударную вязкость должно отбираться три образца из двух элементоводнотипных конструкций, к которым относится не менее 30 одинаковых по размерамэлементов одного типа проката.

Приотборе проб из конструкции должна быть обеспечена их надежность подведениемдополнительных опор, ограничением нагрузок с последующим восстановлениемнесущей способности.

3.20 Для испытаний на растяжение должны бытьизготовлены пропорциональные цилиндрические или плоские образцы в соответствиис [24,25]ПриложенияА.

3.21 Образцы для механических испытаний должныотбираться в соответствии с [22]ПриложенияА.

3.22 Отбор проб для химического анализа долженпроизводиться высверливанием после зачистки металла до металлического блеска,при этом стружка не должна иметь цветов побежалости.

Допускаетсяиспользование для проведения химического анализа отходов, образующихся приизготовлении образцов для механических испытаний.

3.23 Отбор заготовок для металлографического анализадолжен производиться в местах конструкции, где имеется опасность возникновенияпиттинговой коррозии, усталостных разрушений, изменений структуры металла.

3.24 При невозможности проведения испытаний влабораторных условиях, физико-механические свойства металла должны бытьопределены косвенными методами, например, испытание твердости металла эталоннымприбором Польди.

3.25 Оценка коррозионных поврежденийметаллоконструкций должна производиться по качественным и количественнымпоказателям:

- качественные показатели коррозионного поражения:

1) характер и область распространения (сплошная,местная, равномерная, неравномерная, язвенная и т.д.);

2) плотность коррозии;

3) структура;

4) цвет;

5) химический состав продуктов коррозии;

- количественные показатели коррозионногопоражения:

1) площадь и глубина коррозионных язв;

2) величина потери сечения (ослабления) в процентахот начальной толщины;

3) скорость коррозии.

3.26 Для обследования конструкций из высокопрочныхтермообработанных сталей в конструкциях, работающих при пониженныхтемпературах, должны применяться металлографические методы исследования длявыявления межкристаллитной и внутрикристаллитной коррозии.

3.27 Обследование болтовых соединенийметаллоконструкций должно предусматривать контроль:

наличияболтов;

наличиягаек и их закрепление на болтах в соответствии с проектом;

натяженияболтов.

3.28 Контроль натяжения болтов должен производитьсявыборочно с помощью динамометрического ключа, при этом должно быть проверено:

приколичестве болтов до 5 шт. - 100% болтов узла крепления;

приколичестве болтов от 6 до 20 шт. - 5 болтов узла крепления;

приколичестве более 21 шт. - не менее 20% общего количества болтов узла крепления;

удвоенноеколичество болтов - при обнаружении хотя бы одного болта с отклонениями от требований;

болтыв полном объеме - при обнаружении хотя бы одного болта с отклонениями приповторной проверке.

3.29 При проверке натяжения фактический моментзакручивания должен быть не менее расчетного и не превышать его более чем на 20%.

4 Стеновые ограждающие конструкции

4.1 Целью обследования стеновых ограждающихконструкций является: определение технического состояния;

выявлениефактических теплоизоляционных свойств; соответствие эксплуатационнымтребованиям.

4.2 При визуальном обследовании конструкций должнобыть выявлено: соответствие проекту материалов, конструкции стен и типа кладки;деформации и разрушения, возникшие вследствие неправильного

примененияматериалов и отступлений от проекта;

деформациии повреждения кладки и узлов стеновых панелей, возникшие в результатенеравномерных осадок фундамента (трещины в кладке, разрушение швов междупанелями, смещение опорных узлов и т.д.);

деформациии повреждения, возникшие в результате влияния тепловых воздействий;

местныеразрушения кладки и стеновых панелей на карнизных и подоконных участках вместах установки водоотводящих устройств;

нарушениягерметичности температурных швов;

нарушениясопряжения оконных и дверных переплетов со стенами;

отсутствиеустройств открывания окон и дверей;

отсутствиепарапетных плит или других средств защиты на карнизных участках стен;

отсутствиефартуков, сливов, желобов на подоконных и др. участках стен с водоотводом;

разрушенияштукатурки или других покрытий;

выветриваниекладки и стеновых панелей, высолы, мокрые пятна, плесень, замачивание из-занеудовлетворительного отвода воды с кровли;

смещенияи перекосы стеновых панелей относительно плоскости стен;

отслоениезащитного слоя стеновых панелей с обнажением и коррозией арматуры;

разрушениеи отслаивание кирпича и раствора с наружной стороны кирпичных стен;

коррозиязакладных деталей, опорных узлов, арматуры панелей, металлических оконныхпереплетов, нарушение антикоррозионной защиты на этих элементах;

нарушениегидроизоляции цокольной части;

разрушениецокольной части вследствие размораживания и замачивания.

4.3 В обязательном порядке должна быть проведенапроверка состояния защитных устройств, неисправность которых может привести кразрушению стен:

тротуаров,водоотводящих лотков на тротуарах;

отмосткипо периметру здания; выступающих архитектурных деталей;

водоотводящихустройств здания.

4.4 При обследовании должны быть учтены факторы,влияющие на долговечность и теплотехнические свойства стен:

состояниеостекления;

образованиеу стен застоя сточных вод;

недостаточнаягерметизация оборудования, способствующая избыточному выделению пара и влаги;

неисправностиместной и общей вентиляции;

отсутствиеили нарушение гидро- и пароизоляции стен в помещениях с повышенной влажностью.

4.5 Инструментальные обследования стен должны включатьопределение:

физико-механических характеристик материала стен;

показателейстеновых ограждений.

4.6 Деформации и дефекты кладки должны бытьвыявлены:

внешним осмотром;

простукиваниеммолотком с последующей очисткой кладки от штукатурного слоя;

вскрытиемглубинных слоев кладки.

Нарушениемонолитности кладки определяется по подвижкам ее при ударе молотком.

4.7 При наличии отслоения кладки должно бытьпроизведено вскрытие отслоившихся частей, замерена глубина и площадь отслоения,определены основные причины отслоения.

4.8 При обнаружении трещин в стеновых конструкцияхдолжны быть определены:

характери вид трещин;

ширинараскрытия;

протяженностьи глубина;

количествотрещин;

причиныих появления.

4.9 В панельных стенах наличие трещин выявляетсявизуально с замером ширины раскрытия трещин и инструментально по оценкевоздухопроницаемости стыков или трещин.

4.10 Для полной оценки технического состояниякирпичной кладки и стеновых панелей должны быть определены физико-механическиесвойства раствора швов:

прочностьна сжатие;

объемныйвес;

водопоглощение;

маркараствора.

4.11 Замер величины раскрытия трещин в стеновыхконструкциях производить мерной лупой с масштабным делением с точностью до 0,1мм, капилляроскопом или трубкой Бринеля.

4.12 Испытания на прочность при сжатии и изгибе,определение водопоглощения и плотности должны проводиться в соответствии с [44- 48]ПриложенияА.

4.13 Отклонение стен от вертикали определяется с помощьюгеодезических приборов или отвесом.

4.14 Глубина разрушения раствора в швах должнаопределяться щупом (стержень 05-6 мм.).

4.15 Воздухопроницаемость стыков и стенрекомендуется измерять переносным прибором типа ДСКЗ-1 или аналогичными.

4.16 При исследованиях теплотехнических свойствстен должны быть измерены температурные поля по толщине и на поверхности, атакже тепловые потоки.

4.17 По результатам измерений должно бытьопределено термическое сопротивление и теплоустойчивость стенового ограждения.

4.18 Измерение температуры и влажности должнопроизводиться в поперечных сечениях, которые выбираются с учетом возможноговлияния работающего технологического оборудования, систем вентиляции и аэрациизданий. Измерения в каждом поперечном сечении должны производиться в местах;

врабочей зоне - на уровне 0,1 и 1,5 м от пола, в центре и по границам пролета нарасстоянии 1,1 - 1,2 м от поверхности наружных стен;

врабочей зоне мостовых кранов - на уровне подкрановых рельсов в центре и пограницам пролета;

наотметке установки турбоагрегата - на уровне пола в центре пролета;

наперекрытиях - на уровне пола в центре пролета;

подперекрытиями и покрытиями - на расстоянии 0,25 - 0,3 м от их нижней поверхностив центре и по границам пролета, для зданий фонарного типа - дополнительно вцентре фонарных проемов. Результаты должны быть сравнены с нормативнымизначениями температуры и относительной влажности воздуха в помещениях.

4.19 Измерение тепловых потоков должнопроизводиться в тех же сечениях, что и измерение температурных полей.

4.20 Исследование температурного поля производитсятермощупами и теромопорами с измерительными приборами. Для исследованиятемпературных полей на поверхности ограждений, определения дефектов вжелезобетонных конструкциях применяются также приборы, работающие наинфракрасных лучах - тепловизоры, позволяющие получать на экране или на пленкецветное или черно-белое изображение поля температур, приборы обладают высокимтемпературным разрешением (до 0,05 °С).

4.21 Для измерений тепловых потоков черезограждения рекомендуется использовать приборы серии ИТП (ИТП-3,4,4р,5,6 и др.)с пределами измерений 1000-5000 Вт/м².

5 Покрытия зданий

5.1 Визуальное обследование покрытий зданий должновключать:

осмотрнесущей части;

осмотрограждающей части.

5.2 Визуальное обследование покрытия зданий должнопроизводиться со стороны кровли и со стороны помещения. При осмотре должнопроверяться:

состояниенижней поверхности несущего основания:

видматериала и конструктивная схема покрытия, соответствие их проекту;

состояниеконструкций сопряжения кровли, соответствие их требованиям СН и П и проекта;

наличиеи состояние закладных деталей и креплений:

соответствиеуклонов кровли и водостоков требованиям СН и П и проекта;

соответствиетолщин слоев и примененных в них материалов требованиям проекта;

деформациитемпературных швов, переплетов фонарей, нарушения остекления и антикоррозионнойзащиты переплетов;

наличиеразрывов, проколов, трещин, прогибов, вздутий и других дефектов кровельногоковра;

сохранностьбитумной основы, покраски и защитного слоя;

засорениеводостоков, водоприемных устройств, застои воды в ендовах;

наличиена внутренней поверхности несущего кровельного настила влажных пятен, высолов исквозных отверстий;

наличиенепредусмотренных проектом нагрузок на покрытия от складирования материалов,мусора, частей оборудования, снегового покрова и т.п., образование местныхналедей от выбросов воды и пара на кровлю в зимнее время;

соответствиекровли требованиям пожарной безопасности;

состояниеосадочных и температурных швов;

состояниезащитного покрытия.

5.3 Для кровель из штучных материалов дополнительнодолжно быть выявлено:

величины продольных и поперечных нахлесток и свесовза карнизную доску (в зданиях с карнизными свесами);

соответствиеСНиП количества и размещение креплений;

соответствиеСН и Реконструкций примыкания кровли к выступающим частям;

качествозаделки зазоров между обделкой ендов, разжелобков и примыкающей поверхностискатов кровли;

состояниеперекрытия коньков и ребер фасонными деталями;

плотностьприлегания элементов кровли к основанию;

наличиесостояния компенсационных швов;

наличиерабочих ходов по кровле.

5.4 Вскрытием кровли определяется:

конструкция кровли;

прочностьприклейки пароизоляционного и гидроизоляционного слоев к основанию;

величинынахлестки полотнищ;

состояниевыравнивающих слоев, утеплителя и теплоизоляционного слоя;

наличиеводяных линз или воздушных мешков.

5.5 Вскрытие кровельного ковра должно производитьсяпри отсутствии атмосферных осадков и принятии мер против увлажнения материаловпокрытия талыми водами. После окончания работ места вскрытий должны бытьзаделаны с восполнением отобранных материалов.

5.6 Для исследования теплотехнических качествпокрытий производится измерение температуры и тепловых потоков по его сечению всоответствии с п. 4. Тепловые потоки должны измеряться на участке покрытия безснега на расстоянии не менее 1,5-2 м от внутренней поверхности стен, гранейпроемов и т.п. На основании материалов измерений должно определятьсятермическое сопротивление покрытий.

5.7 При лабораторных исследованиях материаловтеплоизоляционного слоя определяется: влажность, объемный вес, водопоглощение идругие характеристики в соответствии с [49]ПриложениеА.

5.8 При наличии признаков неудовлетворительноготемпературно-влажностного режима кровли (повышенная влажность воздуха впомещениях, массовые вздутия кровельного ковра и др.) должны быть назначеныинструментальные измерения накопления влаги в материалах кровли. Определениевлажности должно производиться в соответствии с [49]ПриложенияА.

5.9 Отбор проб утеплителя конструкций долженпроизводиться вырезкой образцов размером 10x10 см на всю толщину утеплителя. Наместо отобранной пробы должен быть уложен аналогичный утеплитель.

6 Полы

6.1 Обследование полов производственных зданий исооружений производится для выявления дефектов, повреждений, отступлений отпроектных требований и условий эксплуатации.

6.2 При проведении обследований техническогосостояния полов должно быть определено:

соответствиеконструкций полов и типов покрытия проекту, СН и П и конкретным условиямработы;

фактическоесостояние, наличие дефектов и повреждений;

условияэксплуатации;

воздействиямеханических нагрузок от движения транспорта, тележек, пешеходов;

воздействиеударных нагрузок при проведении такелажных работ, падении предметов во времяремонтов и разгрузки транспорта;

воздействиетемпературы от оборудования и трубопроводов;

воздействиевибрации от работающего оборудования;

воздействиехимреагентов (кислот, щелочей и т.д.), растворителей и масел;

нагрузкаот складированных материалов;

состояниепластикатового, эпоксидного, металлического и других покрытий в зоне строгорежима;

уклоныполов в местах деформационных швов;

наличиеуклонов и состояние покрытия в районе трапов;

периодичностьи способы проведения дезактивации полов;

местас радиоактивным загрязнением полов сверх допустимых норм;

местаскопления и застоя жидкости.

6.3 При обследовании полов должна быть определенаинтенсивность механических воздействий на них, которые принимаются всоответствии с [90] ПриложенияА и соответствие этих воздействий проекту.

6.4 В помещениях со средней и большойинтенсивностью воздействий жидкостей на пол должно быть проверено наличие иработоспособность (проходимость) лотков и трапов, наличие уклонов в сторонулотков и трапов, которые должны быть;

0,5-1,0 % - при бесшовных покрытиях и покрытиях изплит (кроме бетонных покрытий всех видов);

1-2 % - при покрытиях из брусчатки, кирпича ибетонов всех видов.

6.5 Особое внимание должно быть обращено насостояние покрытия полов в помещениях с агрессивными средами (кислоты, щелочи,соли, органические растворители и масла), на соответствие покрытия требованиямСН и П, химическую стойкость и непроницаемость для агрессивных растворов,которые применяются в данном помещении.

6.6 При визуальном обследовании должныфиксироваться места и характер повреждений полов (выбоины, проломы, трещины,отверстия и т.п.). Должны быть определены размеры повреждений, состояние узловпримыкания полов к другим строительным конструкциям, состояние швов покрытий изштучного материала, наличие отслоений.

6.7 При инструментальном обследовании полов должныбыть определены физико-механические характеристики каждого слоя: прочность,адгезия, стойкость к агрессивным средам. Нарушение адгезии обнаруживается поотслоению покрытия от нижележащих слоев, отслоения выявляются простукиваниемпола.

6.8 При наличии теплового воздействия на пол должнабыть определена зона этого воздействия, температура воздуха на уровне пола итемпература установленного оборудования.

7 Свегопрозрачные ограждения

7.1 При обследованиях светопрозрачных огражденийпроизводственных зданий должны быть:

определенысветотехнические и теплотехнические свойства конструкций светопроемов;

выявленхарактер воздействия внешней и внутренней среды на элементы конструкцийсветопроемов;

разработанырекомендации по восстановлению светотехнических и теплотехнических свойствсветопроемов и мер по защите от воздействия агрессивных факторов на ихконструктивные элементы.

7.2 При визуальном обследовании должны бытьвыявлены; дефекты конструкций светопроемов;

эффективностьработы механизмов открывания и закрывания;

деформацииметаллического или деревянного обрамлений переплетов;

количестворазбитых стекол;

наличиеналедей и образование конденсата на поверхности;

состояниематериала уплотнений;

наличиещелей между оконными коробками и стеной;

повреждениеотливов на наружных створках оконных переплетов;

неправильныеуклоны подоконных досок и откосов;

поврежденияв обмазке стекол;

нарушениямастичных уплотнений в швах стеклопрофилитных конструкций;

трещиныв элементах стеклопрофилита;

дефектыв опорных резиновых калошах;

гибкостьили вибрация элементов стеклопрофилита и др.

8 Основания и фундаменты

8.1 Обследования оснований и фундаментовпроизводственных зданий и сооружений включают в себя визуальный осмотр иинструментальные измерения.

8.2 Наблюдения за осадками фундаментовпроизводственных зданий, сооружений и оборудования должны начинаться в периодпроведения строительных работ нулевого цикла и продолжаться в течение всегопериода эксплуатации, в сроки, указанные в разделе 6. Проведение измеренийосадок фундаментов должно совмещаться с обследованием производственных зданий исооружений и совпадать по срокам с проведением ППР блока.

8.3 При проведении периодических осмотров зданий исооружений персоналом отделов надзора и контроля осматриваются доступные частифундаментов, выявляются и фиксируются дефекты и повреждения основанийфундаментов.

8.4 Кроме периодических наблюдений должныпроводиться внеочередные обследования и измерения в случаях:

реконструкцииобъекта с изменением нагрузок на фундамент; строительства дополнительныхзаглубленных сооружений; проведения строительных работ по расширению АС;

послесейсмического воздействия силой более предусмотренного проектом; выявленияпрогрессирующих деформаций конструкций, носящих осадочный характер.

8.5 Наблюдения за осадками фундаментов должныпроводиться по деформационным маркам. Размещение марок должно быть нанесено наобщую схему расположения зданий и сооружений.

8.6 Методы и точность измерений осадок фундаментовдолжны соответствовать требованиям проекта.

8.7 Высокая точность измерений осадок вызвана;

необходимостьюпо минимальному числу измерений за короткий промежуток времени установитьхарактер осадок и дать прогноз их развития;

необходимостьюсвоевременного выявления начала деформации основания при изменениифизико-механических свойств грунтов в период эксплуатации;

малымизначениями годовых осадок в период эксплуатации при долговременном ихпротекании;

малымизначениями предельных неравномерных осадок фундаментов смежных несущихконструкций сооружений, допускаемых строительными нормами, для обеспечениянадежной работы конструкций во время эксплуатации.

8.8 Полное обследование и измерение осадокфундаментов должно производиться специализированной организацией поутвержденной программе, в соответствии с "Методическими указаниями понаблюдениям за осадками фундаментов, деформациями конструкций зданий исооружений и режимом грунтовых вод на тепловых и атомных электростанциях".

8.9 Обследованию должно предшествовать:

изучение проектной и конструкторской документации;

материаловинженерно-геологических и гидрогеологических исследований прошлых лет;

изучениежурналов наблюдений за осадками;

внешнийосмотр фундаментов.

Наосновании полученных данных должна быть уточнена программа обследования иизмерения осадок фундаментов, определена необходимость, места и способывскрытия фундаментов, места отбора проб материала фундаментов и места отборапроб грунта.

8.10 При обнаружении очага интенсивных осадокфундаментов дальнейшие измерения осадок должны производиться по специальнойпрограмме, разрабатываемой специализированной организацией.

8.11 При обнаружении трещин осадочного характерадолжно быть организовано наблюдение за их развитием при помощи маякованалогично п. 2.3.-2.5. Измерение глубины трещин должно производиться при помощипроволочных щупов.

8.12 Наблюдения за осадками и деформациямифундаментов турбоагрегатов должны производиться методом высокоточного геометрическогонивелирования в соответствии с "Методическими указаниями по наблюдениям заосадками фундаментов, деформациями конструкций зданий и сооружений и режимомгрунтовых вод на тепловых и атомных электростанциях". Данные наблюденийдополняют исследования качества центровки валопроводов и вибрациитурбогенераторов, для выявления причин нарушения нормальной эксплуатациитурбоагрегатов. Нормы вибрации в соответствии с [57]ПриложенияА.

Наблюдениядолжны быть начаты в процессе возведения фундамента, до монтажа турбоагрегата,затем выполняться последовательно:

двараза в процессе монтажа турбоагрегата;

дои после гидроиспытаний вакуумной системы;

передпусковыми операциями на турбоагрегате - на "холодном" фундаменте;

впроцессе эксплуатации через 1-3 месяца, в зависимости от наличия деформаций искорости осадок.

Залинию отсчета, от которой ведется определение прогиба фундамента, должно бытьпринято положение фундамента, которое было перед пуском турбоагрегата вэксплуатацию после монтажа или капитального ремонта.

8.13 При обнаружении трещин на поверхностифундамента турбогенератора и его повышенной вибрации, должно быть произведеноисследование по определению целостности конструкций фундамента и действительныхпричин повышения вибраций.

8.14 Исследования целостности фундаментатурбогенератора, имеющего трещины на поверхности бетона, могут быть выполненывибрографическим методом.

Исследованиядолжны быть выполнены специалистами специализированной

организациипо специальной методике.

8.15 В случае повышения вибраций подшипниковтурбогенератора сверх регламентированных величин турбогенератор должен бытьостановлен для устранения причин повышения вибраций. Если после устранения втурбогенераторе всех возможных причин повышения вибрации она не снизилась,необходимо провести обследование конструкций фундамента.

8.16 Если после исследований фундаментатурбогенератора будет выявлено, что причиной повышения вибраций являютсядеформированные сквозной трещиной опоры или ригели фундамента, они должны бытьусилены по специальному проекту.

8.17 Несущая способность грунтов основания вбольшой мере зависит от гидрогеологических условий промышленной площадки. На АСдолжно быть организовано наблюдение за режимом грунтовых вод с целью:

- уточнения гидрогеологических условий;

- контроля гидрохимической устойчивости оснований;

- контроля агрессивного воздействия грунтовых водна фундаменты;

- контроля за состоянием подземных водонесущихкоммуникаций и дренажных систем.

8.18 Наблюдения за режимом грунтовых вод осуществляютсяс помощью контрольных скважин - пьезометров, которые должны быть заложены кначалу эксплуатации АС.

Наблюденияза режимом грунтовых вод должны включать в себя три вида работ:

- наблюдения за изменением уровня грунтовых вод;

- измерения температуры грунтовых вод;

- определение химического состава.

8.19 Измерения уровня воды в контрольных скважинахдолжны производиться:

- в первый год эксплуатации - 1 раз в месяц;

- в последующие годы - в зависимости от измененияуровня грунтовых вод, но не реже одного раза в квартал.

Впериод паводков измерения уровня воды должны производиться 1 раз в 7-10 дней, всоответствии с РД153-34.1-21.324-98.

Измеренияуровня воды в скважинах на территории АС должны производиться в течение одногодня, с одновременным измерением уровня воды в реке или водохранилище.

8.20 Результаты наблюдений за уровнем грунтовых воддолжны изображаться в виде графиков, на которых проводятся кривые уровней водыв скважинах и в реке или водохранилище в тот же период.

8.21 Отбор проб воды из скважин на химическийанализ должен производиться не реже 4 раз в первый год эксплуатации (летом,осенью, зимой и весной), в дальнейшем - в зависимости от местныхгидрохимических условий, но не реже 2 раз в год.

8.22 Температура грунтовых вод должна измеряться нереже 4 раз в год.

8.23 Химический анализ и измерение температурыгрунтовых вод должны производиться в соответствии с рекомендациями "Методических указаний поконтролю за режимом подземных вод на строящихся и эксплуатируемых тепловыхэлектростанциях". РД153-34.1-21.324-98.

9 Подкрановые пути

9.1 Геодезическая съемка подкрановых путей включаетследующие измерения:

нивелированиеподкрановых рельсов;

определениепроектного положения подкрановых рельсов;

смещениярельса с оси подкрановой балки и расстояния от грани колонны до оси рельса;

измерениепролетов подкранового пути мостовых кранов.

9.2 Все работы по геодезической съемке подкрановыхпутей должны производиться специалистами специализированной организации поспециальной программе, разработанной с учетом "Методических указаний понаблюдениям за осадками фундаментов, деформациями конструкций зданий исооружений и режимом грунтовых вод на тепловых и атомных электростанциях".

9.3 Техническое обследование (освидетельствование)подкрановых путей включает в себя измерения показателей укладки рельсовподкранового пути, а также очередные измерения вертикальных перемещений опорподкрановых балок (осадок колонн), прогибов балок, контроль состояния сварныхшвов в балках и степени поражения коррозией металлоконструкций, надежностькрепления рельсов, состояния опорных консольных конструкций под балками,наличие трещин в элементах подкрановых балок и степень износа головок рельсовподкранового пути.

9.4 При проведении периодического обследованияподкранового пути должны быть выявлены:

отклонениеот допусков - непосредственным измерением величин;

ослаблениезатяжки анкерных и других крепежных болтов и прижимных деталей;

наличиетрещин в сварных креплениях рельсов - визуальным обследованием с применениемоптических приборов;

наличиеизноса головок рельсов, их величина и места расположения - прямым измерением сприменением шаблонов;

наличиедеформаций в верхних полках подкрановых балок визуальным обследованием сприменением луп и микроскопов.

10 Разовыеинструментальные измерения и технические средства измерений

10.1 Разовые инструментальные измерения позволяют:

оперативновыявить исходные данные для обоснования необходимости вызова специалистовспециализированной организации для проведения обследований и организациидолговременных наблюдений;

своевременнопринимать меры к устранению дефектов;

оценитькачество ремонтных и ремонтно-строительных работ.

10.2 Разовыми инструментальными измерениямиопределяются: отклонения от проекта размеров конструкций, сварных швов, швовкладки,

площадейсечений, высот и длин конструкций и т.д.;

протяженность,ширину раскрытия и глубину трещин;

отклоненияот вертикали строительных конструкций;

искривления,выгибы, прогибы отдельных элементов конструкций;

уровнигрунтовых вод в пьезометрах;

прочностьбетона, раствора конструкций;

влажностьвоздуха;

температуравоздуха;

температураповерхности конструкций;

вибрациястроительных конструкций и оборудования и др.

10.3 Для обеспечения достаточной точности измеренийперсонал отделов надзора и инспекций должен применять средства измерений испособы контроля аналогичные тем, которые применяются специализированнымиорганизациями. Средства и способы контроля, применяемые при обследованияхзданий и сооружений, приведены в ПриложенииВ.

11 Техникабезопасности при проведении обследований зданий и сооружений

11.1 При проведении обследований и наблюдений необходимострого соблюдать действующие правила техники безопасности и правиларадиационной безопасности.

11.2 Ответственность за квалификацию персоналаспециализированных организаций, производящих обследования и инструментальныеизмерения, возлагается на руководителей этих организаций.

11.3 Ответственность за подготовку рабочего места,организацию и выполнение мероприятий по охране труда и технике безопасности вцехах, где производятся работы по обследованию строительных конструкций, несутруководители цехов.

11.4 При проведении обследований зданий исооружений, на которых проводятся ремонтные или другие работы одновременнонесколькими организациями по прямым договорам, администрация подразделениясовместно с руководством подрядных организаций обязана разработать совмещенныйграфик работ и общие мероприятия по технике безопасности, которые должны бытьутверждены главным инженером АС.

11.5 Работы по обследованию строительныхконструкций, проводимые в цехах с работающим оборудованием, на высоте, врезервуарах, туннелях, в местах опасных в отношении загазованности,взрывоопасности, поражения электрическим током, в помещениях с ограниченнымдоступом, требующих предварительной подготовки рабочих мест, должны выполнятьсяпо наряду-допуску.

11.6 Работы по обследованию, проводимые в ЗКД,должны проводиться по дозиметрическому наряду и в сопровождении дозиметриста.

11.7 Работы по обследованию строительныхконструкций, выполняемые в непосредственной близости от действующегооборудования, должны производиться под надзором наблюдающего, которыйназначается из персонала цеха, в котором проводятся обследования.

11.8 Перед началом работ лица, проводящиеобследования, должны пройти вводный инструктаж, а также инструктаж по техникебезопасности в цехе, где будут проводиться обследования, инструктаж оформляетсяв цеховом журнале инструктажей.

11.9 Персонал, проводящий обследования, должен бытьобеспечен спецодеждой и средствами индивидуальной защиты (каски, защитные очки,респираторы и др.).

Проведениеобследований в зданиях и сооружениях с агрессивными твердыми или жидкимисредами без средств защиты запрещается.

11.10 Для проведения обследований в труднодоступныхместах, внутри подземных сооружений или резервуарах должна назначатьсяпроинструктированная бригада, состоящая не менее чем из 3 человек, из которыхдвое должны наблюдать за состоянием работающего.

11.11 Перед проведением обследований в газоопасныхпомещениях и сооружениях предварительно должен быть проведен отбор пробвоздуха. До начала и во время работы в газоопасных помещениях и сооруженияхдолжна быть обеспечена естественная или принудительная вентиляция.

11.12 При выполнении обследований крыш с уклономболее 20 градусов должны применяться предохранительные пояса. Для прохода покрышам с уклоном более 20 градусов, а также по крышам с покрытием, нерассчитанным на нагрузку от работающих, необходимо устанавливать трапы ширинойне менее 0,3 м с поперечными планками для упора ног, трапы должны бытьзакреплены.

11.13 При выполнении работ на высоте более 1,3 м ивыше от уровня пола без подмостей обязательно применение предохранительныхпоясов.

11.14 При выполнении работ на высоте более 5,0 м отповерхности грунта или сплошной площадки (перекрытия), рабочего настила лица,производящие обследования, должны пройти медицинскую комиссию.

11.15 Лестницы, используемые при работе, должныприменяться в соответствии с "Правилами пользования инструментом иприспособлениями, применяемыми при ремонте и монтаже энергетическогооборудования".

11.16 Переход через движущиеся устройства иоборудование (транспортеры, мостовые краны и др.) разрешается только вотведенных для этого местах.

11.17 При подъеме исполнителей или аппаратуры понаклонным или вертикальным лестницам наблюдающие должны находиться не ближе 2метров от основания лестницы, нахождение на лестнице более 1 человеказапрещается.

11.18 Работы на мостовых кранах и подкрановых путяхдолжны выполняться под наблюдением лица, ответственного за эксплуатациюгрузоподъемных механизмов.

11.19 Подключение оборудования и приборов,используемых при обследовании зданий и сооружений, должно производиться вместах, согласованных с руководством цеха. Приборы, работающие от сети снапряжением более 36 В, должны быть заземлены.

ПРИЛОЖЕНИЕ Л
ОРИЕНТИРОВОЧНЫЕ ОБЪЕМЫ РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И ТЕКУЩЕМУ РЕМОНТУПРОИЗВОДСТВЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ АС

1 Общие положения

1.1 Ориентировочными объемами работ по техническомуобслуживанию и текущему ремонту производственных зданий и сооружений следуетруководствоваться при планировании на АС численности рабочихремонтно-строительного цеха или привлекаемых специализированных организаций.

1.2 Ориентировочными объемами работ следуетруководствоваться при закреплении за конкретными объектами обслуживающегоперсонала.

1.3 Необходимые данные для расчета потребностирабочих соответствующих профессий принимаются по техническим паспортам наздание или сооружение.

1.4 Закрепление обслуживающего персонала законкретными объектами производится приказом по АС или специализированномупредприятию.

2 Ориентировочныеобъемы работ по техническому обслуживанию и текущему ремонту производственныхзданий и сооружений

ПРИЛОЖЕНИЕ М
ПРИМЕРНЫЕ ПЕРЕЧНИ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ ИСООРУЖЕНИЙ АС, ПОДЛЕЖАЩИХ НАДЗОРУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Перечень№ 1 Производственные здания и сооружения отнесенные к классам1, 2, 3 и категориям Iи II,подлежащие активному режиму надзора и техобслуживания

1 Главный корпус АС.

2 Хранилища свежего топлива.

3 Хранилища отработанного топлива.

4 Здания насосной станции техводоснабженияответственных потребителей.

5 Сооружения брызгальных бассейнов и прудовохладителей.

6 Компрессорная пневмоприводной арматуры.

7 Резервные дизельгенераторные станции.

8 Здание промежуточного хранения дизельноготоплива.

9 Сооружения аварийного запаса бора.

10 Сооружения баков запаса обессоленной воды.

11 Вентиляционная труба

12 Здание турбин.

13 Здание электротехнических устройств иуправления.

14 Кабельные туннели ответственных потребителей.

15 Здание защищенного пункта управления.

16 Объединенный вспомогательный корпус.

17 Инженерно-лабораторный корпус (ИЛК).

18 Спецкорпус.

19 Азотно-кислородная станция.

20 Сооружения хранилища жидких радиоактивныхотходов (ХЖРО).

21 Сооружения хранилища твердых радиоактивныхотходов (ХТРО).

22 Здание электролизной установки.

23 Эстакады технологических трубопроводов.

24 Спецводоочистка.

25 Спецпрачечная.

26 Здания береговой и циркнасосной станций.

27 Градирни.

Перечень № 2 Производственныездания и сооружения отнесенные к классу 4 и категории III, подлежащиеумеренному режиму надзора и техобслуживания

1 Здания маслохозяйства.

2 Насосная станция автоматического пожаротушения.

3 Прочие насосные (кроме перечисленных в перечне№ 1).

4 Прочие компрессорные (кроме перечисленных в перечне№ 1).

5 Здания химводоочистки (ХВО).

6 Пускорезервная котельная.

7 Блок вспомогательных сооружений реакторногоотделения.

8 Административно-бытовой корпус.

9 Служебный корпус.

10 Склады графита, химреагентов, дизельноготоплива, топливно-заправочный пункт.

11 Переходные галереи.

12 Ацетилено-генераторные станции.

13 Очистные сооружения и их служебные помещения.

14 Канализационные и тепловые сети.

15 Технологические туннели.

16 Спецгараж, гараж с мойкой.

17 Здания холодильных машин.

18 Прочие сооружения (газгольдерные, корпуспереработки сбросных вод, и др.).

Перечень № 3 Производственные здания исооружения, подлежащие спокойному режиму надзора и техобслуживания

1 Склады (кроме перечисленных в перечне№ 2).

2 Баллонная гелия.

3 Пьезометрические скважины, реперы, марки.

4 Ограждение территории.

5 Проходные контрольно-пропускных пунктов (КПП)(отдельные здания).

6 Здания пожарной части (ВПЧ).

7 Производственный корпус РСЦ.

8 Здания ремонтных мастерских.

9 Элементы благоустройства.

Примечание - Окончательные перечни производственных зданийи сооружений АС, подлежащих различным режимам надзора и техобслуживанияустанавливаются в рабочих инструкциях на площадках АС.

ПРИЛОЖЕНИЕ Н
ФОРМА АКТА ОБЩЕГО ТЕХНИЧЕСКОГО ОСМОТРАПРОИЗВОДСТВЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ

1. Решение комиссии:

1.1. Материалы, изложенные в приложении кнастоящему акту принять к руководству в работе подразделениями АС попринадлежности.

1.2. Начальникам подразделений, ответственных завыполнение пунктов приложения, организовать их выполнение в установленныесроки.

состоянии, выявленные дефекты и повреждения невлияют на несущую способность строительных конструкций зданий и сооружений.

2.2. Выявленные дефекты и повреждения требуютустранения в указанные сроки, так как их развитие может привести к снижениюэксплуатационных характеристик и долговечности строительных конструкций зданийи сооружений.

2.3. Проведенные технические осмотры инженерногооборудования внутренних сетей водоснабжения, канализации, теплоснабженияподразделениями ЦТПК, ХЦ, ЭЦ, ЦВК показали, что инженерное оборудование, вцелом, находится в удовлетворительном

Форма таблицы акта

Подписи членов комиссии:

ПРИЛОЖЕНИЕ П
ФОРМА НАРЯДА-РАЗРЕШЕНИЯ

Напроизводство работ по пробивке отверстий, борозд, проемов, вырезов, нагружениюдополнительными (непроектными) нагрузками, перемещению оборудования (нужное

ПРИЛОЖЕНИЕ Р
ПРИМЕРНАЯ ПЕРИОДИЧНОСТЬ КАПИТАЛЬНОГОРЕМОНТА ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

ПРИЛОЖЕНИЕ С
ПРИМЕРНАЯ ПЕРИОДИЧНОСТЬ КАПИТАЛЬНОГОРЕМОНТА СООРУЖЕНИЙ

ПРИЛОЖЕНИЕ Т
ПРИМЕРНАЯ ПЕРИОДИЧНОСТЬ КАПИТАЛЬНОГО РЕМОНТАКОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ И ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ

ПРИЛОЖЕНИЕ У
СРОКИ УСТРАНЕНИЯ АВАРИЙНЫХ ПОВРЕЖДЕНИЙ ОТДЕЛЬНЫХ ЧАСТЕЙ ПРОИЗВОДСТВЕННЫХЗДАНИЙ, СООРУЖЕНИЙ И ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ В ОБЪЕМЕ ТЕКУЩЕГО РЕМОНТА

ПРИЛОЖЕНИЕ Ф
ФОРМА ВЕДОМОСТИ ДЕФЕКТОВ



Подписи:

Привыполнении работ проектной организацией:

При выполнении работ внутриподрядным способом:

ПРИЛОЖЕНИЕ X
ГОДОВОЙ ПЛАН РЕМОНТА (КАПИТАЛЬНЫЙ, ТЕКУЩИЙ) ЗДАНИЙ И СООРУЖЕНИЙ





ПРИЛОЖЕНИЕ Ц
ПЕРСПЕКТИВНЫЙ ПЛАН-ГРАФИК РЕМОНТА(КАПИТАЛЬНЫЙ, ТЕКУЩИЙ) ЗДАНИЙ И СООРУЖЕНИЙ





ПРИЛОЖЕНИЕ Ш
ФОРМЫ СМЕТНЫХ РАСЧЕТОВ

ФормаШ. 1 Сводный сметный расчет

Образец №1

Федеральноеагентство по атомной энергии

Концерн"РОСЭНЕРГОАТОМ"

СВОДНЫЙСМЕТНЫЙ РАСЧЕТ СТОИМОСТИ КАПИТАЛЬНОГО РЕМОНТА

тыс. руб.



Форма Ш .2 Объектная смета

Образец №3

Федеральноеагентство по атомной энергии

Концерн"РОСЭНЕРГОАТОМ"

ОБЪЕКТНАЯСМЕТА №

настроительство (капитальный ремонт)

тыс. руб.



Форма Ш .3 Локальная смета

Образец №4

Федеральноеагентство по атомной энергии

Концерн"РОСЭНЕРГОАТОМ"

ЛОКАЛЬНАЯСМЕТА №

тыс. руб.



Форма Ш .4 Локальная ресурсная ведомость

Образец №5

Федеральноеагентство по атомной энергии

Концерн"РОСЭНЕРГОАТОМ"

ЛОКАЛЬНАЯРЕСУРСНАЯ ВЕДОМОСТЬ №





Форма Ш.5 Локальная ресурсная смета

Образец №6

Федеральноеагентство по атомной энергии

Концерн"РОСЭНЕРГОАТОМ"

ЛОКАЛЬНАЯРЕСУРСНАЯ СМЕТА №

руб.



ПРИЛОЖЕНИЕ Щ
ФОРМА АКТА ПРИЕМКИ ИЗ РЕМОНТА ЗДАНИЯ,СООРУЖЕНИЯ

Федеральноеагентство по атомной энергии

Концерн"РОСЭНЕРГОАТОМ"

АКТ
приемки из ремонта здания, сооружения

ПРИЛОЖЕНИЕ Э
ФОРМА РАСЦЕНЕННОЙ ОПИСИ РАБОТ
