ИНСТРУКЦИЯ
ПО ОРГАНИЗАЦИИ И ПРОИЗВОДСТВУ РАБОТ
В УСТРОЙСТВАХ РЕЛЕЙНОЙ ЗАЩИТЫ
И ЭЛЕКТРОАВТОМАТИКИ
ЭЛЕКТРОСТАНЦИЙ И ПОДСТАНЦИЙ

СО 34.35.302-2006

Москва 2006

ИНСТРУКЦИЯ
ПО ОРГАНИЗАЦИИ И ПРОИЗВОДСТВУ РАБОТ
В УСТРОЙСТВАХ РЕЛЕЙНОЙ ЗАЩИТЫ
И ЭЛЕКТРОАВТОМАТИКИ
ЭЛЕКТРОСТАНЦИЙ И ПОДСТАНЦИЙ

СО 34.35.302 2006

Москва

Центрпроизводственно-технической информации
энергопредприятий и технического обучения ОРГРЭС

2006

Разработано Филиалом ОАО "Инженерный центр ЕЭС" - "ФирмаОРГРЭС"

Исполнители А.П. УДРИС, В.А. БОРУХМАН

Утверждено ОАО "Инженерный центр ЕЭС" 28.03.2006 г.

Член Правления                                                                    С.В.ЛЫСЦЕВ

Срок первой проверки настоящего СО - 2010г., периодичность проверки - один раз в 5 лет

Ключевые слова: устройства релейной защиты и электроавтоматики, организационныемероприятия, техническое обслуживание

Содержание



Вводится в действие
с 01.04.2006 г.

Настоящая"Инструкция по организации и производству работ в устройствах релейнойзащиты и электроавтоматики электростанций и подстанций" (далее -Инструкция) определяет порядок организации, методику и последовательностьпроизводства работ при техническом обслуживании устройств релейной защиты иэлектроавтоматики электростанций и подстанций.

Свыходом настоящей Инструкции утрачивает силу "Типовая инструкция поорганизации и производству работ в устройствах релейной защиты иэлектроавтоматики электростанций и подстанций" (М: СПО ОРГРЭС, 1991).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. К устройствам РЗА, на которые распространяется действиенастоящей Инструкции, относятся низковольтные комплектные устройства (панели,шкафы, блоки, ящики, пульты) и связанные с ними вспомогательные (вторичные)цепи (оперативного напряжения, сигнализации, управления коммутационнымиаппаратами, связи со вторичными обмотками измерительных трансформаторов тока инапряжения и т.п.), предназначенные для управления электрооборудованиемэлектрических станций, подстанций и линий электропередачи, для релейной защитыи электроавтоматики (включая автоматику регулирования и противоаварийную, каклокальную, так и системную), для сигнализации неисправностей этогооборудования, и для взаимодействия с автоматизированными системами управления(АСУ).

1.2. Перечень устройств РЗА, техническое обслуживание (ТО)которых осуществляется на основе требований настоящей Инструкции, приведен в п.1.2 "Типового положения о службах релейной защиты иэлектроавтоматики" [1].

Требованиянастоящей Инструкции не распространяются на работы в устройствах ивспомогательных цепях управления, автоматики и сигнализации котельных,нагревательных, вентиляционных, осветительных, бытовых установок, а такжеустройств пожаротушения, охранной сигнализации и в других аналогичных цепях.

1.3. Требования настоящей Инструкции обязательны для персонала,занимающегося эксплуатацией устройств РЗА. К этому персоналу относятсяработники служб релейной защиты и автоматики (СРЗА) сетевых предприятий иэнергообъединений, работники электролабораторий (ЭТЛ), обслуживающие устройстваРЗА на электростанциях, подстанциях, энергоучастках.

Требования настоящей Инструкции также распространяются на персонал специализированныхорганизаций, проводящий работы по монтажу и ТО устройств РЗА электростанций иподстанций. При этом ряд работ, проводимых согласно положениям настоящейИнструкции, должен выполняться совместно с эксплуатационным персоналом,обслуживающим устройства РЗА, на которых проводятся работы. К таким работам, вчастности, относятся подача оперативной заявки, инструктаж оперативногоперсонала, подготовительные операции при допуске к работам в действующих цепях,проверка взаимодействия и подключение вводимых устройств РЗА к действующим.

1.4. Порядок работ по оперативному обслуживанию устройств РЗАрегламентирован "Инструкцией для оперативного персонала по обслуживаниюустройств релейной защиты и электроавтоматики энергетических систем" [2]и поэтому в настоящей Инструкции отражен не полностью.

При производстве работ наряду с настоящей Инструкцией необходимопользоваться заводской документацией, инструкциями, методическими указаниями пообслуживанию отдельных видов устройств и аппаратуры.

При отсутствии нормативно-технических документов по обслуживаниюотдельных видов устройств работа в этих устройствах производится по программами местным инструкциям, утвержденным техническим руководителем эксплуатационнойорганизации.

Наряду с методами проверок, указанными в настоящей Инструкции, могутприменяться и другие методы, не снижающие надежность работы устройств РЗА.

Виды, объемы и периодичность работ определяются "Правиламитехнического обслуживания" [3,4].

Эти правила определяют следующие виды технического обслуживания:

- проверка при новом включении (наладка);

- первый профилактический контроль;

- профилактический контроль;

- профилактическое восстановление (ремонт);

- тестовый контроль;

- опробование;

- технический осмотр;

- внеочередная проверка;

- послеаварийная проверка.

Примечание - Если проверка при новом включении производится персоналом стороннейорганизации, то перед проверкой устройств РЗА рабочим током и напряжениемпроизводится их приемка в эксплуатацию.

2. ОРГАНИЗАЦИОННЫЕМЕРОПРИЯТИЯ ПРИ ПРОВЕДЕНИИ РАБОТ В УСТРОЙСТВАХ РЗА

2.1.Разработка программ работ

2.1.1. Работы в действующих электроустановках по техническомуобслуживанию устройств РЗА со сложными внешними связями или требующиекоординации отдельных этапов работ, особенно охватывающих несколько объектовили связанных с большим объемом работ по сложной реконструкции устройств РЗА,выполняются, как правило, по программам.

2.1.2. Программы составляются в целях обеспечения такого порядка работв устройствах РЗА действующих электроустановок, который не привел бы к снижениюнадежности работы электростанций и подстанций и был бы безопасным для персонала,проводящего эти работы.

2.1.3. В программах должны быть указаны объемы и порядок производстватех этапов работ, проведение которых связано с возможным нарушением режимовработы энергооборудования и технологических систем электростанций, тепловых иэлектрических сетей, энергосистем, либо при их проведении возможно ложноедействие или отказ какого-либо устройства РЗА при ошибочных действияхперсонала, осуществляющего техническое обслуживание устройств РЗА.

Если при производстве работ потребуется определенная последовательностьопераций с коммутационными аппаратами первичной сети или согласованные действияоперативного персонала и персонала, обслуживающего устройства РЗА, то этодолжно быть указано в программе.

Остальные этапы работ, не связанные с вышеперечисленными в настоящемпункте обстоятельствами, могут быть указаны в программе или в ней должна бытьсделана ссылка на нормативные документы, по которым эти этапы работы будутпроизводиться.

2.1.4. Программа работ должна содержать:

2.1.4.1. Объект, наименование, цель, объем и последовательность работы(расширение объема по сравнению с объемом, указанным в программе, недопускается).

2.1.4.2. Исходное состояние прилегающей сети, оборудования и устройствРЗА, если это требуется по условиям производства работ.

2.1.4.3. Указания о состоянии схемы первичных соединений и режимахработы электрооборудования к моменту окончания работ с устройствами РЗА.Указания о выполнении схемы первичных соединений и режимах работыэлектрооборудования, которые требуются по завершении работы (принеобходимости).

2.1.4.4. Перечень мер, предотвращающихнепредусмотренные воздействия на оборудование (как работающее, так и выведенноев ремонт) и на цепи других устройств РЗА. Если программа не составляется, тосодержание этого пункта должно быть изложено в заявке (п. 2.2.11). В программе указываются:

а) устройства РЗА, которые должны быть выведены для обеспеченияпроведения работы, исключающей излишнее действие на работающее оборудование;

б) устройства РЗА, которые остаются в работе для защиты от поврежденийили нарушений режима электрооборудования или линий электропередачи;

в) устройства РЗА, которые включаются только на время проведения работыили замены отключаемых устройств (например, подменные устройства при проверкевновь включаемых защит рабочим током), и их уставки;

г) устройства РЗА, которые должны отключаться только на времяподготовки вспомогательных цепей (тока, напряжения, оперативных), необходимыхдля проведения работы, а затем обратно включаться в работу, продолжительностьих отключения и способ проверки восстановления цепей, если такая проверкатребуется;

д) устройства РЗА, режим работы которых необходимо изменять (вводоперативного ускорения, вывод направленности защит, изменение уставок и т.п.);

е) порядок операций с устройствами РЗА при выводе их из работы ипорядок ввода устройств РЗА после окончания работы.

Последний пункт подразумевает перечень переключений, выполняемыхоперативным персоналом, а также перечень опробований действий устройств РЗА накоммутационные аппараты перед вводом устройств в работу.

Порядок операций, выполняемых непосредственно релейным персоналом привыводе и вводе устройств РЗА, определяется внутренними документами служб РЗА(ЭТЛ), типовыми или разовыми. К таким операциям относятся:

а) переключения неоперативными переключающими устройствами;

б) отсоединение и изолировка проводов в цепях, не имеющих переключающихустройств (например, во вспомогательных цепях трансформаторов напряжения),подсоединение отключенных проводников, снятие перемычек;

в) закрытие изоляционным материалом действующих цепей, проходящих черезместо работы, последующее удаление этого материала;

г) закорачивание и отсоединение цепей тока и т.п., последующее ихвосстановление;

д) проверка работоспособности устройств РЗА, цепи которых нарушалисьпри работе (измерение токов и напряжений, опробование действий устройств РЗА нареле, вольтметры и т.п.).

2.1.5. Программа на проведение техническогообслуживания устройств РЗА должна составляться ответственным исполнителем иутверждаться техническим руководителем организации, проводящей работы по ТОустройств РЗА электростанций и подстанций. Кроме того, в службе РЗА,электротехнической лаборатории (ЭТЛ) энергопредприятия должны быть рабочиепрограммы вывода в проверку (ввода в работу) сложных устройств РЗА с указаниемпоследовательности, способа и места отсоединения их цепей от остающихся вработе устройств РЗА, цепей управления оборудованием, цепей тока и напряжения (приложение6). Перечень групп устройств, на которые должны быть составлены рабочиепрограммы, утверждается техническим руководителем энергопредприятия [8,п. 5.9.10].

2.1.6. Для облегчения составления программ службами РЗА (ЭТЛ) могутбыть подготовлены типовые программы. Перечень таких программ определяется наместе. Требования к содержанию типовых программ такие же, как к программеразового действия. При наличии типовых программ составление разовой программыработ упрощается и сводится к ссылке на типовую программу и записи дополнений кней. Если в типовой программе содержатся исчерпывающие сведения о порядкепроведения работы, то допускается рабочую программу не составлять, сделавзапись в заявке о том, что работы будут выполняться согласно типовой программе.

В качестве типовых программ или их составных частей могут бытьиспользованы «Правила» [3,4],инструкции и методические указания по техническому обслуживанию устройств РЗА,«Образцы программ проведения сложных типовых операций с устройствами РЗА» [5].

2.2.Оформление оперативной заявки

2.2.1. На все работы по техническому обслуживанию и испытаниямустройств РЗА действующих электроустановок оформляются оперативные заявки.

2.2.2. Монтажно-наладочные работы на новых устройствах РЗАрасположенных в непосредственной близости к действующим устройствам, могутвыполняться без заявок при условии, что новые устройства РЗА полностьюотключены от действующих вспомогательных цепей, и сам характер работ не можетповлечь за собой неправильные действия устройств РЗА

Производство монтажных и других видов работ, могущих вызвать отключениеосновного оборудования, или неправильные действия устройств РЗА, должнооформляться заявками на вывод соответствующих устройств или при необходимостина отключение первичного оборудования.

Ввод в действие новых устройств РЗА при необходимости их подключения кдействующим цепям должен оформляться заявкой, в которой должны бытьпредусмотрены необходимые операции с другими устройствами РЗА, находящимися вдействии, и содержаться указания, необходимые для ввода нового устройства РЗА.

Ввод в работу новых устройств РЗА на действующем оборудовании долженоформляться соответствующими плановыми заявками. Допускается оформление однойзаявкой ввода нескольких устройств РЗА с указанием очередности ввода каждогоустройства.

Ввод в работу нового устройства РЗА может быть совмещен с работами поподключению этого устройства РЗА к действующим вспомогательным цепям, егопроверкой под нагрузкой и на ВЧ канале. В этом случае в заявке должны бытьуказаны основные этапы работы и необходимые мероприятия, проводимые надействующих устройствах РЗА на каждом этапе работы.

При вводе в работу нового оборудования отдельных заявок на ввод вдействие устройств РЗА этого оборудования не требуется. Операции с новымиустройствами РЗА включаются в общую программу по включению нового оборудования.При этом срок производства работ определяется сроком действия общей заявки напроизводство работ по данной программе. После включения оборудования поднагрузку и истечения срока действия заявки на работу по программе дальнейшеепроизводство работ по вводу новых устройств РЗА должно оформляться отдельнымизаявками.

2.2.3. Производство работ в цепях устройств РЗА, требующих отключенияпервичного оборудования, должно оформляться как заявка на вывод оборудования времонт. В заявке должны быть оговорены объем и порядок переключений приотключении оборудования (переключения по программам типовых операций,отключений выключателей без разборки их схемы и т.п.).

2.2.4. Оперативные заявки должны оформляться независимо от того,включена ли данная работа в утвержденный план или на ее проведение имеютсяуказания руководства или вышестоящих организаций.

2.2.5. Заявки делятся на следующие виды:

а) плановые- подаются на работы, выполняемые в соответствии с утвержденными графикамитехнического обслуживания устройств РЗА;

б) срочные- подаются дляпроведения неплановых, неотложных и аварийных работ. Под неплановыми понимаютсяработы, необходимость проведения которых возникла в процессе эксплуатации,например, для изменения уставок и внесения изменений в схемы согласно указаниямвышестоящих служб РЗА, направленных на улучшение параметров устройств РЗА. Поднеотложными понимаются работы, не являющиеся аварийными, но которые необходимовыполнить для предотвращения возможных аварийных отключений, а также длявыявления причин отказов, излишней работы или неясных случаев срабатыванияустройств РЗА, для выявления и устранения причин действия предупредительнойсигнализации о неисправности аппаратуры, отклонения от нормы контролируемыхпараметров и др. Под аварийными понимаются работы, которые требуют срочногоотключения устройств РЗА в целях устранения возникших неисправностей ивосстановления работоспособности устройств РЗА.

2.2.6. Заявки подаются в порядке и сроки, определяемые действующимиПоложениями о порядке подачи прохождения и проработки оперативных заявок напроизводство работ, разрабатываемых СО-ЦДУ, соответствующими территориальнымиОДУ, региональными ДУ, электрическими сетями и электростанциями, вдиспетчерскую службу, в оперативном управлении которой находитсясоответствующее устройство РЗА.

2.2.7. На работы в устройствах РЗА, которые находятся в оперативном ведениии управлении только дежурного подстанции, начальника смены электроцеха,диспетчера электрической сети, оформляется местная заявка. Порядок оформления иподачи местной заявки определяется руководством электростанции и электрическихсетей.

2.2.8. В отдельных, не терпящих отлагательства случаях оперативныезаявки на неотложные аварийные работы могут подаваться в любое время сутокнепосредственно дежурному диспетчеру, в управлении или ведении которогонаходится устройство РЗА, на котором необходимо провести работы. Дежурныйдиспетчер имеет право разрешить заявку лишь в пределах своей смены. Разрешениена более длительный срок должно быть дано главным диспетчером (начальникомдиспетчерской службы) энергопредприятия, РДУ, ОДУ, СО-ЦДУ.

2.2.9. Оперативная заявка на работы в устройствах РЗА и вовспомогательных цепях подготавливается персоналом СРЗА (ЭТЛ).

2.2.10. Заявка должна быть тщательно подготовлена, при ее составлениидолжны быть предусмотрены следующие меры.

а) Обеспечение полноценной защиты оборудования и линий электропередачидругими устройствами РЗА от всех видов повреждений, удовлетворяющих требованиямбыстродействия, чувствительности и, по возможности, селективности. Если этоусловие не выполняется, должна быть осуществлена временная быстродействующаязащита или введено оперативное ускорение резервных защит или присоединениедолжно быть отключено.

б) Предотвращение возможности ошибочного отключения работающегооборудования и линий электропередачи при проведении работы.

в) Исключение нарушения режима работы и обеспечение резервного питанияпотребителей или проведение других мероприятий при ошибочном отключенииприсоединения в связи с проводимыми работами по заявке.

г) Обеспечение режима работы электрооборудования и линийэлектропередачи, необходимого для проверки устройства РЗА токами нагрузки. Дляэтого следует предварительно по предполагаемым значениям перетоков активной иреактивной мощности определить ориентировочные значения и фазы вторичных токови поведение проверяемого устройства РЗА.

2.2.11. В содержании подготовленной заявки должны бытьуказаны:

а) операции с устройствами РЗА в процессе выполнения работ. Еслиимеется программа или специальное указание на проведение работы, прикладываемыек заявке, то порядок операций с устройствами РЗА в заявке не указывается, адается лишь ссылка на эту программу или указание на их номер и дату.

При их отсутствии в заявке должен быть приведен перечень мер,предотвращающих непредусмотренные воздействия на оборудование (как работающее,так и выведенное в ремонт) и на цепи других устройств РЗА согласно п. 2.1.4.4;

б) время аварийной готовности ввода устройств РЗА в работу;

в) все другие условия проведения работы по заявке в соответствии с п.2.2.

Если при проведении работ по заявке могут возникнуть непредусмотренныенарушения быстродействия, чувствительности (в том числе резервирования смежныхучастков), селективности или снижение надежности работы, а также опасностьошибочного отключения, то все это должно оговариваться в заявке.

2.3. Общиетребования при производстве работ

2.3.1. Порядок и методика проведения работ по техническому обслуживанию(ТО) устройств РЗА приведены в разделе 3.

2.3.2. Производитель работ в устройствах РЗА действующихэлектроустановок должен назначаться из числа персонала СРЗА (ЭТЛ), обученного идопущенного к самостоятельным проверкам соответствующих устройств, а также изчисла соответствующего персонала специализированных организаций, проводящихработы по ТО устройств РЗА электростанций и подстанций.

Персонал, не имеющий допуска к самостоятельному ТО какого-либоустройства РЗА, может производить работы на таком устройстве, выведенном изработы для ТО, в составе бригады, в которой производитель работ имеет допуск ксамостоятельной проверке устройства РЗА.

Во всех случаях, когда работы на устройствах РЗА производятсяперсоналом, не допущенным к их самостоятельной проверке, ответственность завыполняемую этим персоналом работу несет технический руководитель, разрешившийее проведение.

2.3.3. Производителя работ и членов бригады, производящих работы наустройствах РЗА по разрешенной заявке до окончания работы, запрещаетсяотвлекать на другие работы, не связанные с выполнением работы по заявке.Исключение допускается только для выполнения работ по ликвидации аварий,пожаров и стихийных явлений.

2.3.4. Включения и отключения первичных коммутационных аппаратов,требующиеся по условиям производства работы и выполняемые персоналом,производящим эти работы, должны проводиться в соответствии с ПТБ [6],

2.4.Подготовка к проведению работы

2.4.1. К любым работам по разрешенной заявке и оформленным всоответствии с правилами техники безопасности нарядами или распоряжениями можноприступать только по разрешению диспетчера, в управлении которого находитсяданное устройство РЗА, полученному непосредственно перед началом работ. Передвыдачей такого разрешения диспетчер и перед обращением за его получениемдежурный должны проверить, не возникли ли какие-либо причины, препятствующиепроведению работ в сроки и в условиях, указанных в разрешенной заявке.

2.4.2. До начала допуска для работы по заявке персонал, допускаемый кработе, обязан:

а) подготовить необходимую для проведения работы документацию наустройство РЗА (паспорта-протоколы, принципиальные и монтажные схемы, рабочиепрограммы вывода в проверку (ввода в работу) сложных устройств РЗА (п. 2.1.5), техническое описание и инструкциипо эксплуатации, методические указания или инструкции по техническомуобслуживанию, рабочие журналы и, в случае необходимости, письма и пояснительныезаписки по уставкам);

б) при проверке устройств РЗА не входящих в перечень групп устройств,на которые должны быть составлены рабочие программы по п. 2.1.5, записать в рабочем журнале маркировку цепей,которые должны быть отключены при выводе устройств РЗА из работы, с указаниемномеров клемм на рядах зажимов, выводов аппаратов, реле и пр. Для этой целиудобно составлять таблицы, в которых отмечаются все выполняемые в цепяхустройств РЗА операции как при выводе их из работы, так и при вводе в работу;

в) подготовить необходимые приборы, испытательную аппаратуру и всенеобходимое для сборки схемы и проведения ТО устройств РЗА;

г) подготовить необходимый инструмент и приспособления для удобного ибезопасного проведения работ, в частности, стремянки для обслуживания верхнейчасти панелей;

д) обеспечить достаточную по нормативам освещенность рабочего места.

2.4.3. Подготовка к проведению работы по заявке на устройствах РЗАпроизводится как оперативным персоналом в части переключающих устройств,которыми ему разрешено выполнять операции (испытательные блоки, накладки,переключатели, автоматические выключатели и т.п.), так и персоналом СРЗА (ЭТЛ),допускаемым к производству работы, в части отсоединения цепей, аппаратов, релеи т.п.

2.4.4. После получения разрешения диспетчера на подготовку рабочегоместа и на допуск к работе по заявке оперативный персонал должен выполнитьследующее.

а) Выполнить необходимые отключения и включения первичного оборудования(при этих операциях присутствие персонала, допускаемого к работе, не являетсяобязательным).

б) Для проведения работы отключить (вывести из работы) отключающимиустройствами (накладками, ключами, предохранителями, испытательными блоками ит.п.) устройства РЗА, указанные в заявке. Подразумеваются отключающиеустройства, которыми имеет право оперировать оперативный персонал. Передработами на устройствах РЗА состоящих из нескольких полу комплектов,расположенных на разных объектах, эти устройства должны быть выведены на всехобъектах.

в) Закрыть изолирующими шторками или оградить панели (или их отдельныечасти) устройств РЗА, находящиеся рядом с теми, на которых будут проводитьсяработы по заявке. Панели должны закрываться как с лицевой, так и с заднейсторон. Там, где отсутствует техническая возможность выполнить закрытие частиостающихся в работе устройств РЗА шторками или ограждениями, допускается этотребование не выполнять, но предупредить производителя работы о необходимостиработать с особой тщательностью и повышенной осторожностью. Для огражденияостающихся в работе устройств РЗА следует, по возможности, привлекатьпроизводителя работ по заявке, поскольку это повышает надежность данногомероприятия.

г) Выполнить все мероприятия в соответствии с требованиями ПТБ [6].

д) Провести целевой инструктаж бригады, которая будет производитьработы, в том числе производителя работы по заявке, обязательно указав, какоевремя отведено при разрешении заявки на выполнение работы и какиедополнительные условия и ограничения должны выполняться при этом.

е) Произвести допуск к работе бригады в соответствии с нарядом илираспоряжением на проведение работы по заявке.

В случае совмещения производителем работ обязанностей допускающего (п.8.5 ПТБ [6])выполнение подп. б) - е) п. 2.4.4 возлагается на производителя работ.

2.4.5. Во время допуска руководитель (если он назначен) и производительработ должны выяснить у допускающего, какие меры приняты при подготовке рабочихмест, и проверить эту подготовку личным осмотром в пределах рабочих мест. Онидолжны убедиться в следующем.

а) Первичная схема соединений соответствует условиям производства работпо положению коммутационной аппаратуры. При допуске к работе в открытых изакрытых распределительных устройствах коммутационная аппаратура должна бытьосмотрена на месте. При проведении работы в релейных залах и на щитахуправления проверка первичной схемы соединений производится по положениюсигнальных устройств, свечению сигнальных ламп, показаниям измерительныхприборов, отображениям на мониторе автоматизированного рабочего места дежурногоперсонала (при наличии АСУ ТП).

б) Правильны положения отключающих устройств в цепях РЗА, которымиоперировал оперативный персонал. Положение отключающих устройств должносоответствовать условиям разрешенной заявки. Обязательный контроль со стороныперсонала СРЗА не снимает полноты ответственности оперативного персонала заправильность положения отключающих устройств, которыми ему разрешено выполнятьоперации.

в) Выполнены все остальные требования разрешенной заявки на проведениеданной работы.

г) Достаточны ограждения места работы, соседних панелей, рядов зажимови остающейся в работе аппаратуры, выполненные согласно п. 2.4.4, в.

В случае совмещения производителем работ обязанностей допускающего (п.8.5 ПТБ [6])выполнение п. 2.4.5 возлагается на производителя работ.

2.4.6. После допуска к работе оперативным персоналомпроизводитель работы из персонала СРЗА должен приступить к подготовительнымработам перед проверками устройств РЗА, т.е. к отключению выведенногоустройства РЗА по всем цепям для проведения работы по заявке. При этом, а такжев процессе проведения работы производителю работ и членам бригады, производящимработу, запрещается без разрешения оперативного персонала выполнять какие- либоработы на любом другом действующем оборудовании, кроме того, куда былпроизведен допуск к работе.

Подготовка рабочего места персоналом СРЗА заключается в надежномотсоединении устройств РЗА на которых должны производиться работы по заявке.Отсоединение необходимо производить либо мостиками измерительных зажимов, либоотключением и изолированием проводников на рядах зажимов с соблюдением мерпредосторожности, исключающих возможность ошибочного отключения или включениявыключателей, нарушения исправности цепей напряжения, тока, оперативных и пр.Такими мерами являются следующие.

а) Выполненное оперативным персоналом при подготовке рабочего местапредварительное отключение устройств РЗА по п. 2.4.4, б. При необходимостипроизводителем работ выполняются дополнительные отключения устройствами, не находящимисяв управлении оперативного персонала (крышками испытательных блоков, ключами,предохранителями и т.п.).

б) Применение специального изолирующего инструмента.

в) Тщательный контроль вторым лицом, входящим в состав бригады, заправильностью отсоединения цепей по рабочим программам (п. 2.1.5) или предварительно составленным таблицам дляустройств, по которым рабочие программы не требуются.

2.4.7. При выводе из работы устройств РЗА дляпроизводства работ на них рекомендуется следующая очередность отсоединенияцепей (этот же порядок должен быть отражен и в предварительно составленнойрабочей программе или таблице):

а) Размыкаются путем отсоединения выходные цепи, через которые можетпроизойти непосредственное отключение и включение выключателей, отделителей,короткозамыкателей, АГП, посадка стопорных клапанов турбины, воздействие наЭЧСР, другие непредусмотренные воздействия, изменяющие режимы работыэнергетического оборудования, а также те цепи, через которые указанныевоздействия могут произойти косвенно (цепи УРОВ, АПВ, устройствателеотключения, противоаварийной автоматики, пожаротушения и т.п.). Указанныецепи должны быть отсоединены либо мостиками измерительных зажимов, либоотключением проводников при отсутствии или ненадежности измерительных зажимов.В последнем случае отсоединяемые проводники должны быть надежно изолированы.

б) Отключаются цепи оперативного напряжения автоматическимивыключателями или предохранителями.

в) Отсоединяются цепи тока отключаемого устройства без размыкания цепейустройств, остающихся в работе. На время переключений в указанных цепях, еслиподключенные к ним другие устройства РЗА, остающиеся в работе, могут сработатьложно от несимметрии, и это оговорено в программе (заявке), они должны бытьвременно выведены оперативным персоналом. Перед их обратным вводом в работуперсоналу СРЗА (ЭТЛ) под наблюдением оперативного персонала следует проверитьисправность цепей тока, остающихся в работе устройств РЗА.

Устройства РЗА, которые соединены по цепям тока с отключаемымустройством РЗА для производства работ внутри панели и не могут бытьотсоединены от него с помощью испытательных блоков или на рядах зажимов, должныбыть выведены отключающими устройствами на все время работы. Действующие цепиэтих устройств (отключения, включения, напряжения, оперативного тока и пр.)должны быть, по возможности, закрыты изолирующими шторками.

г) Отключаются и изолируются цепи напряжения. Оперативный персоналдолжен быть предупрежден о производимых отключениях цепей напряжения дляпринятия мер в случае возможного короткого замыкания в этих цепях инеобходимости быстрого включения автоматических выключателей или заменыпредохранителей. На устройствах РЗА без надежного отключения на мостикахизмерительных зажимов, а при их ненадежности или отсутствии - без отсоединенияи изолирования действующих цепей напряжения производить работы запрещается, заисключением проверок рабочим током и напряжением и измерений напряжения.

д) Отсоединяются остальные цепи, связывающие проверяемые устройства РЗАс другими устройствами, если это необходимо по условиям производства работ. Ктаким цепям относятся: цепи сигнализации, пуска осциллографов и фиксирующихприборов, связи с АСУ и т.п., цепи других устройств РЗА, воздействующих напроверяемое устройство.

2.4.8. В рабочей программе вывода в проверку устройствРЗА, а при их отсутствии в рабочем журнале должны делаться отметки обо всехпроизведенных отсоединениях цепей.

2.4.9. При невозможности выполнения мероприятий, указанных в п. 2.4.7, работа на устройствах РЗА должнапроизводиться либо при отключенных аппаратах, на которые может подействоватьустройство РЗА, либо по заявке, в которой предусматриваются возможностьошибочного отключения (включения) выключателей и мероприятия для их быстрогообратного включения.

2.5.Подготовка устройств РЗА к включению в работу

2.5.1. После окончания проверки устройства РЗА отпосторонних источников тока произодится их проверка током нагрузки и рабочимнапряжением методами, указанными в п. 3.12, а такжев инструкциях и методических указаниях по проверкам отдельных устройств РЗА.Эту проверку целесообразно совместить с приемкой (п. 2.6), если работавыполнялась наладочной организацией.

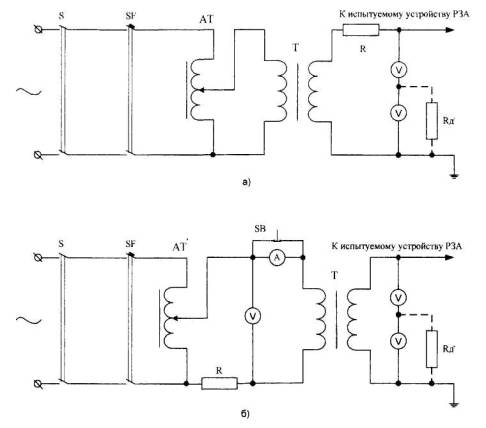

Для такой проверки в устройство РЗА подается переменный ток оттрансформаторов тока и напряжение от трансформаторов напряжения, а такжеоперативное напряжение в случаях, когда оно необходимо для питанияизмерительных органов или индикации их срабатывания.

При работах в цепях тока (в том числе при проверке устройства токомнагрузки) должны быть выведены из работы устройства РЗА указанные в п. 2.4.7, в.

Все переключения в цепях тока и напряжения при проверках рабочим токоми напряжением должны производиться с особой осторожностью, чтобы не устроить КЗв цепях напряжения или не раскоротить цепи тока.

Анализ поведения устройств РЗА при проверке рабочим током и напряжениемдолжен производиться в соответствии с п. 3.12, а такжесогласно инструкциям и методическим указаниям по проверке отдельных устройствРЗА сразу же после снятия векторных диаграмм и проведения необходимых имитаций.

2.5.2. По окончании проверки рабочим током и напряжением производитсясоединение всех цепей, отсоединявшихся ранее в соответствии с п. 2.4.7, в порядке, указанном в п. 2.5.3, кроме цепей,которые уже были подсоединены для проверки устройства рабочим током инапряжением.

Обо всех соединениях делается отметка в рабочей программе или рабочемжурнале против отметки, выполнявшейся при отсоединении Такой порядокобеспечивает соединение всех отсоединявшихся ранее цепей.

По окончании соединения цепей измеряются напряжения от трансформаторанапряжения на устройстве РЗА во всех цепях, на которых производились работы,токи в фазном и нулевом проводах цепей тока. После проверки рабочим током инапряжением производить какие-либо работы в токовых цепях, цепях напряжения иизмерительных органах устройства РЗА запрещается.

2.5.3. При работах на устройствах РЗА действующего электрооборудованияработу по присоединению цепей рекомендуется производить в следующем порядке.

а) Подключаются цепи напряжения.

б) Подключаются цепи тока. При этом должны быть выведены из работы всеостальные подключенные к этим цепям тока и остававшиеся ранее в работеустройства РЗА, которые могут сработать ложно от несимметрии токов. Обратноевключение в работу этих устройств РЗА производится после окончания проверкитоком нагрузки и рабочим напряжением проверяемого устройства и проверкиобтекания цепи тока остальных устройств током нагрузки. Перед проверкой токомнагрузки и рабочим напряжением при необходимости к устройствам РЗА подключаютсяцепи оперативного напряжения. После этого производится проверка током нагрузкии рабочим напряжением проверяемого и всех других устройств РЗА, подключенных кобщим с ним цепям тока.

в) Подключаются цепи оперативного напряжения, если это не сделано впредыдущем пункте. При этом проверяются положения реле на панели или показанияна дисплее микропроцессорного терминала. Если положение реле или отображение надисплее правильное, работа выполняется дальше.

г) Подключаются цепи сигнализации.

д) Подключаются цепи связей данного устройства РЗА с другимиустройствами РЗА и АСУ ТП.

е) Подключаются цепи отключения и включения коммутационных аппаратов.

2.5.4. На подготовленном к включению в работу устройстве РЗАзапрещается даже на короткий срок оставлять разрывы в каких-либо цепях намостиках измерительных зажимов за исключением случаев, когда эти разрывыпредусмотрены схемой устройства для установления определенного режима работы.При необходимости оставить какую-либо цепь временно разомкнутой следуетвыполнить ее разрыв вне рядов зажимов, например, размыканием накладки илиснятием крышки испытательного блока.

2.5.5. После полного окончания всех работ необходимопроверить отсутствие "плюса" оперативного напряжения на отключающихустройствах (накладках, ключах и т.п.) в цепях отключения и включениякоммутационных аппаратов, связей устройств РЗА с другими устройствами.

2.5.6. После присоединения связей с другими устройствами РЗА,отключающих цепей и их опробования на устройстве РЗА не должны выполнятьсякакие бы то ни было работы, за исключением оперативного обслуживания.

2.6.Приемка устройств РЗА и включение их в работу

2.6.1. Если пусконаладочные работы на вновь вводимых,расширяемых или реконструируемых энергообъектах проводились наладочнойорганизацией, то после окончания (или в процессе исполнения) работ должна бытьпроведена приемка устройств РЗА эксплуатирующей организацией.

Приемка производится представителем СРЗА (ЭТЛ), за которым закрепляетсявновь вводимое устройство РЗА, или другим лицом, допущенным к самостоятельнойпроверке вновь вводимых типов устройств РЗА, назначаемым руководством СРЗА(ЭТЛ) или руководством вышестоящей службы РЗА. Приемка производится с участиемпредставителя наладочной организации, проводившего наладку. В процессе приемкипринимающий должен проверить, что наладочные работы были выполнены снеобходимым качеством и в объеме, не меньшем регламентированного действующимиправилами технического обслуживания при новом включении [3,4].Следует проверить, что исполнительные схемы устройств РЗА соответствуютпроектным принципиальным схемам с учетом выполненных в установленном порядкекорректировок. При проведении приемки производятся внешний осмотр, выборочнаяпроверка отдельных элементов устройств, проверка временных характеристикустройства РЗА в полной схеме, проверка взаимодействия с другими устройствамиРЗА и коммутационными аппаратами, проверка устройств РЗА, расположенных наразных объектах (например, диффазные защиты), проверка устройств РЗА первичнымтоком и напряжением. Проверка взаимодействия вновь вводимой аппаратуры ипроверку первичным током и напряжением по п. 2.5. целесообразновыполнять совместно принимающим лицом и персоналом наладочной организации сцелью уменьшить общий объем работ и переключений. Для проведения работ представляетсятехническая документация согласно п. 2.7.3.

При проведении приемки микропроцессорных устройств РЗА производитсяпроверка требуемой конфигурации устройства защиты в соответствии с принятымипроектными решениями и задания уставок устройства в соответствии с этойконфигурацией. Производится проверка временных характеристик терминалов илисовокупности терминалов, входящих в защиту, проверка взаимодействия защиты скоммутационными аппаратами и другими устройствами РЗА, а также проверка функцийрегистрации событий, диагностики коммутационных аппаратов и других функций,предоставляемых фирмами-изготовителями.

2.6.2. Ввод в работу новых устройств РЗА, не бывших вэксплуатации, может производиться лишь при наличии разрешенной заявки на ихвключение.

Перед вводом таких устройств в работу производитель работ(представитель СРЗА или ЭТЛ) должен подробно проинструктировать оперативныйперсонал с демонстрацией (имитацией) на месте операций, предусмотренных местнойинструкцией по оперативному обслуживанию устройства РЗА. Инструктаж проводитсядля одной работающей смены оперативного персонала. Остальным сменам инструктажпередается старшим оперативным лицом при сдаче-приемке дежурства. Оперативныйперсонал подстанций без постоянного дежурства для получения инструктажа долженприбыть на подстанцию. Без проведения инструктажа оперативного персоналавключение в работу устройств РЗА не должно допускаться. Аналогичный инструктажпроизводится после реконструкции устройства РЗА, повлекшей изменение порядкаего обслуживания оперативным персоналом.

2.6.3. По окончании работ проводивший их производитель должен сделатьзапись в журнале релейной защиты на щите управления о проведенной работе,состоянии устройства РЗА и его готовности к включению в работу согласно п. 2.7.8.

Если проводились пусконаладочные работы, то запись в журнале релейнойзащиты делают ответственные исполнители наладочной организации и службы РЗАпринявшей в эксплуатацию устройство РЗА.

Запрещается ввод в работу устройств РЗА при отсутствии записи в журналерелейной защиты, указывающей на возможность такого включения.

2.6.4. После ознакомления с записью в журнале релейнойзащиты на щите управления оперативный персонал производит тщательный осмотрсдаваемого устройства РЗА во всех местах, где производились работы. При этомследует обратить внимание на:

а) состояние рядов зажимов;

б) общее состояние монтажа и отсутствие отсоединенных неизолированныхпроводов, наличие необходимых надписей, наличие таблиц положений переключающихустройств для используемых режимов;

в) положение указательных реле и переключающих устройств (накладок,ключей, рубильников, кнопок, крышек испытательных блоков, разъемов и т.п.);

г) наличие и исправность сигнальных ламп и соответствие их состояниярежиму;

д) показания измерительных приборов высокочастотных аппаратов,контрольных устройств, показания дисплеев микропроцессорных терминалов и т.п.

2.7.Требования к оформлению технической документации

2.7.1. Принципиальные схемы устройств РЗА до началаналадочных работ согласовываются со службой РЗА той ступени управления, ккоторой относится устройство РЗА (по оперативному управлению, в соответствии сдиспетчерской подчиненностью). На схемах должна быть надпись"Согласовано" и подпись ответственного лица службы РЗА.

Исполнительными схемами являются откорректированные при монтаже иналадке принципиальные схемы и схемы соединений (монтажные схемы) иливыполненные на их базе развернутые принципиально-монтажные схемы.Исполнительными схемами логических связей устройства РЗА. Для сложныхкомплектных устройств РЗА в качестве исполнительных схем, кроме указанных выше,могут использоваться откорректированные схемы технических описанийзавода-изготовителя. Рекомендуется подготавливать схемы в электронном виде, чтопозволяет оперативно вносить в исполнительные схемы изменения приреконструкциях.

Исполнительные схемы, по которым производятся работы, должны бытьвыверены и полностью соответствовать фактически выполненному монтажу устройстваРЗА. Все отсоединенные цепи на рядах зажимов и зажимы, на которых не включеныконтактные мостики, а также отсоединенные цепи или перемычки на выводахаппаратов должны быть четко указаны в схемах, Исполнительная схема должнасодержать надпись "Схема исполнительная" и быть подписанаответственным лицом службы РЗА (ЭТЛ), осуществляющей эксплуатацию устройстваРЗА

Исполнительные схемы должны соответствовать проектным (или заданнымвышестоящей службой РЗА). Если в этих схемах имеются отличия от проектных, то впримечаниях должно быть разъяснено, почему и кем эти отличия внесены, и данассылка на документ (акт технического решения, письмо вышестоящей организации,информационное письмо и др.).

Исполнительные принципиальные схемы устройств РЗА должны высылаться ввышестоящие службы РЗА (ОДУ, РДУ, ОГК, ТГК и др.) в объеме, определяемом п.5.6.3 "Типового положения" [1],или иными нормативными документами, определяющими взаимоотношения между службойРЗА (ЭТЛ) и вышестоящими ступенями управления.

2.7.2. Инструкции по оперативному обслуживанию вводимых устройств РЗАдолжны быть подготовлены соответствующей службой РЗА эксплуатирующейорганизации и утверждены техническим руководителем этой организации передвводом в работу устройств РЗА. Также должны быть подготовлены таблицы положенийпереключающих устройств для используемых режимов.

2.7.3. Если работы производились наладочнойорганизацией, то для проведения приемки она представляет:

а) скорректированные исполнительные схемы, в том числе функциональныесхемы микропроцессорных терминалов;

б) протоколы наладки устройств РЗА, оформленные в соответствии сдействующими формами протоколов. Допускается также применение вместо протоколовналадки паспортов - протоколов, разработанных энергосистемами в соответствии сдействующими формами протоколов.

Если отсутствуют действующие формы протоколов на вводимое устройство,то временно, до разработки типовой формы протоколов, допускается применениепротоколов, разработанных наладочной организацией.

Для тех устройств РЗА окончательная приемка которых производится впроцессе проведения завершающих этапов наладочных работ, протоколы временно, напериод проведения предварительной приемки, передаются лицу, осуществляющемуприемку. Оформление в них результатов завершающих этапов проверок (проверкавзаимодействия с другими устройствами РЗА и коммутационными аппаратами,проверка рабочим током и напряжением и т.д.) и передача эксплуатационномуперсоналу производится в двухмесячный срок после полного окончания работ.

2.7.4. Если производится реконструкция устройства РЗА, то послеокончания монтажных  и наладочных работдолжны быть составлены точные исполнительные схемы этого устройства либооткорректированы проектные схемы в соответствии с внесенными при монтажеизменениями. Заранее подготовленные схемы в электронном виде существеннооблегчают и ускоряют внесение изменений (п. 2.7.1).

2.7.5. Если в процессе реконструкции устройства РЗА возникаетнеобходимость прервать работы и срочно включить это устройство, то передвключением его следует по возможности внести все изменения в исполнительныесхемы. При отсутствии такой возможности все изменения следует внести не позднее24 ч после включения устройства РЗА в работу.

2.7.6. Включение в работу устройств РЗА при отсутствии исполнительныхсхем не допускается.

2.7.7. Во всех случаях реконструкции устройства РЗА, приводящей кизменению условий его обслуживания, в инструкции по оперативному обслуживаниюэтого устройства, находящиеся у оперативного персонала, должны быть внесенысоответствующие изменения. При необходимости внесения в инструкцию существенныхизменений допускается это сделать позже (в пределах месяца). В течение этоговремени соответствующий раздел инструкции заменяется записью в журнале релейнойзащиты, что должно быть отмечено в инструкции. Порядок внесения изменений винструкции определяется эксплуатирующей организацией.

2.7.8. Кроме указанных в пп. 2.7.5-2.7.7 мероприятийперед вводом устройства РЗА в работу делается запись в журнале релейной защиты,которая должна содержать:

а) сведения о проведенной работе;

б) изменения в порядке обслуживания;

в) готовность к включению устройства в работу.

С записью в журнале РЗА должен ознакомиться весь оперативный персонал,в зону обслуживания которого входит вводимое устройство РЗА, и расписаться обознакомлении. Журнал РЗА должен периодически просматриваться в целях контроляправильности внесенных записей руководством СРЗА (ЭТЛ) и администрациейструктурного подразделения, что также удостоверяется их подписями.Периодичность просмотра устанавливается по местным условиям.

2.7.9. Сразу после ввода устройства РЗА в работу, либо перед его вводомвносятся изменения в карты уставок, таблицы допустимых нагрузок,паспорта-протоколы, таблицы положений переключающих устройств для используемыхрежимов.

В кратчайший срок персонал СРЗА (ЭТЛ), допущенный к самостоятельнойпроверке вводимого устройства РЗА, должен передать в СРЗА, выдавшую уставки,сведения о выполненных уставках.

2.7.10. Сведения о дефектах и недостатках в схемах устройств РЗАнеобходимо направлять в проектные организации, на заводы - изготовителиаппаратуры и оборудования, в службы РЗА энергопредприятий, в чьем управленииили ведении находятся устройства РЗА, для принятия мер по их устранению, учету,анализу и обобщению.

3.ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ ПО ПРОВЕРКЕ УСТРОЙСТВ РЗА

3.1.Подготовительные работы

3.1.1. Подготовительные работы должны быть разделены на два этапа.Первый этап включает в себя работы, выполняемые заблаговременно, например, приреализации проектов на вновь вводимые устройства, при выполненииреконструктивных работ и т.п. Второй этап включает в себя объем подготовки,требуемый для проведения технического обслуживании (ТО), и выполняетсянепосредственно перед началом работы по заявке. При плановом ТО действующегоустройства пп. 3.1.2-3.1.3 выполняютсяпо мере необходимости.

3.1.2. При новом включении или реконструкции следует произвестипроверку запроектированной аппаратуры РЗА, принципиальных и монтажных схем напредмет проектных ошибок, в особенности в части стыковки вновь вводимойаппаратуры с действующими устройствами, на выполнение заданных техническихтребований, предъявляемых к устройству, на соответствие аппаратуры,поставляемой фирмами-изготовителями, проектным решениям и требованиям"Правил" [7,8].Следует произвести анализ правильности работы схемы по отдельным цепям(переменного тока и напряжения, по оперативным цепям управления, блокировок,защиты, автоматики и т.п.) и всего устройства в целом. Целью анализа являетсяустранение возможностей появления ложных цепей или неправильной работы схемыпри повреждении в отдельных элементах схемы. Проверяется, в частности,следующее.

а) Соответствие устанавливаемой аппаратуры РЗА первичному оборудованию,в частности, по коэффициентам трансформации трансформаторов тока и напряжения,по параметрам приводов коммутационных аппаратов и т.д.

б) Соответствие заданных уставок шкалам используемых реле или пределамрегулирования уставок микропроцессорных устройств.

в) Соответствие источника оперативного напряжения условиям работыаппаратуры, в частности, по коэффициенту пульсаций выпрямленного напряжения, подопустимой длительности перерывов питания микропроцессорных защит и т.д.

г) Правильность выбора помехозащищенности аппаратуры и цепей вторичнойкоммутации в заданной электромагнитной обстановке, определенной заранее,согласно рекомендациям "Методических указаний по определениюэлектромагнитных обстановки и совместимости на электрических станциях иподстанциях: СО 34.35.311-2004" [15].

е) Достаточность и надежность связей вновь вводимого илиреконструируемого устройства РЗА с АСУ ТП, необходимость и достаточность объемаинформации, вводимой на каждое рабочее место АСУ ТП от анализируемогоустройства РЗА.

ж) Выполнение требований директивных документов.

з) Правильность выполнения цепей переменного тока защит, схемсоединений токовых цепей направленных и дифференциальных защит, правильностьзаземлений токовых цепей и т.п. В отдельных случаях (изменение проекта,реконструкция токовых цепей и т.п.) следует произвести проверку трансформаторовтока на допустимую погрешность.

и) Правильность выполнения цепей трансформаторов напряжения, вчастности, правильность заземления вторичных обмоток, правильность выборазащиты от токов короткого замыкания, соответствие работы трансформаторанапряжения заданному классу точности и т.д.

к) Селективность автоматических выключателей и предохранителей,установленных в оперативных цепях; правильность работы схемы управлениякоммутационными аппаратами, в частности, блокировки от многократного включениявыключателя на короткое замыкание, блокировки от несинхронного включениягенераторов и т.п.

л) Надежность работы контактных систем (по допустимому напряжению, покоммутационной способности и т.д.). Проверка надежности контактных системвыходных реле микропроцессорных защит имеет особую важность, поскольку выход изстроя контактов этих реле приводит к выходу из строя всего дорогостоящеготерминала.

м) Правильность подключения цепей указательных реле в цепяхсигнализации, особенно при стыковке вновь вводимого устройства с действующейсхемой центральной сигнализации,

правильность работы схемы при одновременном появлении максимальновозможного количества сигналов.

н) Правильность функционирования устройств РЗА при подаче и снятииоперативного напряжения.

о) Соответствие монтажных схем принципиальным схемам.

Настоящий перечень не является исчерпывающим и может быть расширен,исходя из конкретных условий.

Для устройств на электромеханической элементной базе весь указанныйвыше анализ удобно производить в процессе составления развернутыхпринципиально-монтажных схем. При использовании микропроцессорных защит анализпроизводится с использованием логических схем отдельных терминалов и схемвнешних соединений.

3.1.3. При необходимости следует разработать,согласовать со всеми заинтересованными сторонами и утвердить в порядкеподчиненности программу работ согласно п. 2.1.

3.1.4. Непосредственно перед проведением работы следует подготовитьнеобходимую документацию.

а) Исполнительные принципиальные и монтажные схемы, а также развернутыепринципиально-монтажные схемы, если таковые имеются, функциональные схемымикропроцессорных терминалов. Производить какие-либо работы на устройствах РЗАбез исполнительных схем запрещается.

б) Инструкции или методические указания по ТО (наладке) проверяемых устройствРЗА.

в) Технические описания и инструкции по эксплуатации (заводскаядокументация) на проверяемые устройства РЗА При отсутствии такой документациидолжны быть направлены запросы на заводы-изготовители.

г) Паспорта устройств РЗА и оборудования (данные заводских испытаний) ибланки протоколов наладки для внесения в них результатов проверки (только приновом включении).

д) Паспорта-протоколы (исключая новое включение).

е) Рабочие журналы (для текущих записей и сверки результатов срезультатами предыдущего ТО). Эти журналы, хотя и не являются официальнымдокументом, но в распоряжении производителя работ являются важным средствомкачественного проведения ТО.

ж) Уставки защит, выданные службой РЗА.

з) Документы по изменению схем и уставок РЗА (письма СРЗА, циркуляры ит.п.).

и) рабочие программы по выводу в проверку (вводу в работу) сложныхустройств РЗА.

3.1.5. Следует подготовить испытательные устройства, измерительныеприборы, инструмент, приспособления, соединительные провода и необходимыезапасные части, дополнительные светильники (при недостаточной освещенностирабочего места). Для микропроцессорных устройств РЗА следует подготовитьперсональный компьютер с необходимым для данных устройств программнымобеспечением.

3.1.6. После допуска к работе следует произвести подготовительныеработы согласно пп. 2.4.6-2.4.8.

3.2.Внешний осмотр

3.2.1. Осмотру подлежат все элементы проверяемого устройства: релейнаяи коммутационная аппаратура; проводка и ряды зажимов на щитах управления, врелейных залах, в распределительных устройствах, в приводах выключателей иразъединителей, в шкафах сборок зажимов; кабельные каналы и лотки, контрольныекабели, их концевые разделки и соединительные муфты, трансформаторы тока инапряжения, высокочастотное оборудование и т.д. При этом следует учитыватьразграничение ответственности между службой РЗА (ЭТЛ) и службой подстанций(участком ремонта электроцеха) согласно п. 5.7.21 "Типового положения"[1].

3.2.2. При внешнем осмотре проверяется следующее:

а) Выполнение требований "Правил устройства электроустановок"[7],"Правил технической эксплуатации электрических станций и сетей" [8,пп. 5.9-5.10] и других директивных документов, относящихся к проверяемомуустройству или к отдельным его узлам, а также соответствие проектуустановленной аппаратуры и контрольных кабелей в пределах доступности длявнешнего осмотра.

б) Надежность крепления и правильность выполнения заземлений самойпанели, ящиков, пультов с устройствами РЗА и установленной там аппаратуры.

в) Отсутствие механических и коррозионных повреждений аппаратуры. Отсутствиеследов попадания на аппаратуру воды. Оценивается внешний вид состояния изоляциивыводов реле и другой аппаратуры. На шпильки реле заднего присоединения старыхтипов должны быть надеты изоляционные трубки, а в случае переднегоприсоединения под выводы реле должны быть подложены изолирующие прокладки (заисключением разъемов типа СУРА).

г) Состояние монтажа проводов на панелях, шкафах, ящиках и т.п. Должныотсутствовать неизолированные провода и жилы кабеля. В местах прохода проводовчерез отверстия не должно быть острых углов и заусенцев.

д) Отсутствие на смежных зажимах цепей, случайное соединение которыхможет вызвать отключение и включение присоединения, короткое замыкание в цепяхпостоянного или переменного тока.

е) Надежность и правильность выполнения ответвлений от шинок управленияи сигнализации (должна обеспечиваться возможность отсоединения и присоединениялюбого отходящего провода под напряжением и без нарушения разводки основнойцепи).

ж) Соответствие марки и сечения кабелей проекту (отступление от проектадолжно быть в установленном порядке согласовано с проектной организацией илисоответствующей службой РЗА в порядке подчиненности).

з) Состояние кабелей по трассе прокладки (целостность брони илизащитной оболочки и правильность их заземлений, окраска брони, очистка кабелейот джутового покрова), соответствие раскладки кабелей по трассе проекту,состояние конструкций для крепления кабелей, правильность выполнения зашиты отмеханических повреждений, герметичность уплотнений труб, используемых длямеханической защиты кабелей наружной прокладки, герметичность уплотнений вместах прохождения кабелей через стены и междуэтажные перекрытия, выполнениемер противопожарной безопасности в пределах существующих зон обслуживания.Данный пункт, поскольку он может выполняться в любое удобное время, необязательно следует совмещать с временем планового техобслуживания, посколькуэто ТО может происходить, к примеру, в зимнее время. Целесообразно выполнятьэтот пункт при наладке или капитальном ремонте энергообъекта, с учетомразграничения ответственности между эксплуатационными подразделениями (п.3.2.1).

и) Качество монтажа и подключения кабелей с алюминиевыми жилами. Изгибыалюминиевых жил кабелей должны выполняться с помощью шаблона, обеспечивающеготрехкратный радиус изгиба по отношению к наружному диаметру жилы. Изгибыплоскогубцами и повторные перегибы не допускаются. Резервные алюминиевые жилыкабеля не следует скручивать в спираль. Их необходимо увязывать в жгут изакреплять за конструкцию панели (шкафа).

к) Достаточность длины резервных жил, которая должна позволятьподключение с запасом к наиболее удаленному зажиму. Концы резервных жил должныбыть изолированы, и на одной из жил должна быть надпись с указаниемпринадлежности к кабелю. Недопустимо объединять в один жгут резервные жилыразных кабелей. Подключенные рабочие жилы кабеля должны иметь нестирающуюсямаркировку с указанием схемного обозначения жилы и принадлежности к конкретномукабелю.

л) Правильность и качество выполнения концевых разделок кабелей,исключающих проникновение влаги, вытекание мастики и кабельной массы, наличиезащиты резиновой изоляции жил кабеля от разделки до сборки зажимов, а длякабелей с бумажной изоляцией замена бумажной изоляции хлорвиниловыми трубкамиили лентой (хлорвиниловой или тафтяной) на лаке или эпоксидной смоле,надежность защиты кабельных разделок от дождя и снега, надежность выполнениякабельной связи и подключения газовых реле.

Подводка к газовым реле должна выполняться кабелями с маслостойкойизоляцией. Подключение кабелей непосредственно к газовым реле производить черезспециальные коробки, которые обеспечивают необходимую герметичность.

м) Герметичность уплотнений отверстий и крышек в шкафах, исправностьзамков, правильность и надежность крепления кабелей, уплотнений выводныхотверстий для кабелей, наличие и соответствие проекту нагревательных элементов.

н) Отсутствие течи масла у маслонаполненных трансформаторов тока инапряжения, отсутствие течи мастики, отсутствие трещин на выводных изоляторахвторичных обмоток, исправность и затяжка выводов, наличие маркировки.

о) Наличие в цепях каждой группы гальванически связанных вторичныхобмоток трансформаторов тока (или напряжения) одного отдельного заземления врегламентированном месте. В схемах дифференциальной защиты, использующих две иболее группы трансформаторов тока, заземление должно быть только в одной точке.После отделения одной из групп трансформаторов тока от общей схемы защитыдолжно быть обеспечено ее независимое заземление. Неиспользуемые вторичные обмоткитрансформаторов тока должны быть закорочены и заземлены.

п) Отсутствие закорачивающих перемычек в испытательных блоках цепейнапряжения и оперативных цепей, правильность сборки перемычек в испытательныхблоках токовых и других цепей, если это предусмотрено схемой. Цепи оттрансформаторов тока, трансформаторов напряжения и источников оперативногонапряжения должны подходить к испытательным блокам снизу. При снятой крышкеблоков, установленных в токовых цепях, их цепи должны закорачиваться и остатьсязаземленными со стороны трансформаторов тока.

Если суммирование тока от разных комплектов трансформаторов токапроизводится на измерительных клеммах рядов зажимов панели, то соединение этихклемм надо производить со стороны панели в соответствии с рис. 1.

Ряд зажимов

Рис. 1.Схема суммирования вторичных токов на клеммах панели

р) Направление перевода накладок и ключей установки режима изположений, соответствующих основному рабочему режиму, в положения,соответствующие другим режимам, всегда должно быть справа налево.

с) Состояние и правильность выполнения заземлений конденсаторов связи ифильтров присоединения высокочастотных каналов защиты и автоматики.

т) Наличие на панелях надписей с обслуживаемых сторон, указывающихприсоединение, к которому относится панель, ее назначение и порядковый номер, ана установленной на панелях аппаратуре - наличие надписей, указывающих еенаименование и назначение в соответствии с исполнительными схемами иоперативными наименованиями элементов первичной схемы. Таблички с надписямидолжны устанавливаться под аппаратурой, к которой они относятся. Есликонструкция или заводское исполнение панели или шкафа не позволяет выполнитьуказанное требование (например, на панелях каркасно-реечного типа), допускаетсяустанавливать таблички с надписями в другом месте, но как можно ближе к правомунижнему углу аппарата, к которому табличка относится. Надписи должны бытьчеткими и не допускать их различного толкования.

На панелях с аппаратурой, относящейся к разным присоединениям илиразным устройствам РЗА одного присоединения, должны быть четкиеразграничительные линии. Эти линии могут наноситься непосредственно на панелиили на дополнительно устанавливаемые полосы из картона и подобногоизоляционного материала (на панелях каркасно-реечного типа).

у) Правильность надписей на бирках и достаточность бирок, маркирующихкабели, правильность маркировки жил кабелей и проводов.

ф) Наличие маркировок крышек испытательных блоков и разъемов, если онивыполнены по специальной схеме, отличной от стандартной (например, на панеляхперевода присоединений на обходной выключатель).

х) Соответствие условий работы изделий состоянию окружающей среды. Вчастности, места установки панелей и шкафов устройств РЗА должны быть защищеныот попадания брызг воды, масел, эмульсий, а также от прямого воздействиясолнечной радиации.

3.3.Внутренний осмотр и проверка механической части аппаратуры¹

________________

¹Приведеныобщие указания по осмотру и проверке механической части аппаратуры. Особенностиаппаратуры и проверки ее механической части рассматриваются в специальныхинструкциях или методических указаниях по отдельным типам реле и устройств.Внутренний осмотр терминалов микропроцессорных устройств не производится, еслииное не указано в заводском руководстве по эксплуатации.

3.3.1. При осмотре необходимо проверить следующее.

а) Целостность кожухов и стекол реле, комплектов и надежность ихуплотнений в соответствии со степенью защиты, оговоренной в техническойдокументации.

б) Наличие и целостность всех деталей аппаратуры.

в) Надежность креплений всех деталей аппаратуры. Все жесткозакрепленные (или скрепленные) детали не должны иметь люфта. Крепящие винты,гайки и контргайки должны быть затянуты до отказа. Выводные контактные винты ишпильки не должны проворачиваться.

г) Правильность установки подвижных систем, отсутствие препятствий дляих перемещения в требуемых пределах при любой уставке реле, наличие инадежность упоров, наличие и надежность зазоров между вращающимися инеподвижными деталями, отсутствие искривлений осей, наличие необходимогопродольного люфта и др.

д) Целостность, правильность установки, надежность крепленияпротиводействующих, возвратных, ведущих и других пружин; равномерность зазоровмежду витками спиральных пружин при любой их затяжке, возможной при изменениинастройки или положения подвижной системы реле. Правильность установкибезмоментных контактных подвижных соединений.

е) Правильность установки механических передач,наличие свободного хода шестеренок и червячных пар, достаточность глубины ихзацепления.

ж) Четкость хода часовых механизмов (проверяется без их разборки, наслух), надежность и равномерность вращения их подвижных частей при работемеханизма.

з) Целостность и правильность установки подпятников и правильностьзаточки осей. Оценка состояния подпятников и концов осей производится поотсутствию затираний без разборки реле. Только при наличии затираний подпятниквывертывают и проверяют. Исправность агатовых подпятников (отсутствие трещин ивыкрашиваний) проверяют, прощупывая кратер стальной иголкой. Бронзовыеподпятники и концы осей осматривают через лупу. Подпятники ни в коем случае неследует смазывать.

и) Правильность установки тормозных постоянных магнитов, равномерностьзазоров, отсутствие затираний в междуполюсном пространстве.

к) Целостность выводов и катушек реле, резисторов, отсутствие ихмеханических повреждений, отсутствие следов термического разрушения изоляции.

л) Состояние и целостность изоляции соединительных проводов внутриаппаратуры. Применение в аппаратуре проводов в резиновой изоляции недопускается (резина выделяет серу, покрывающую серебряные контакты реле темнымналетом).

м) Правильность регулировки, ход, нажим и чистоту контактов.

н) Надежность контактных соединений и паек, которые можно проверить безразборки элементов. Все винты и гайки, прикрепляющие соединительные провода кконтактам, выводным зажимам и другим элементам реле, должны быть надежнозакреплены. Оконцеватели проводов, установленных под разные винты, не должныкасаться один другого. Оконцеватели должны быть удалены от кожухов реле. Пайкадолжна иметь чистую поверхность, достаточную механическую прочность и лаковоеили иное покрытие, если оно предусмотрено техническими условиями на аппаратуру.Наличие антикоррозионного покрытия на выводах и контактных соединениях, установленныхна открытом воздухе и в помещениях с агрессивной средой.

о) Отсутствие грязи, пыли и посторонних предметов (металлическихстружек и опилок) на деталях реле и зазорах.

п) Состояние и правильность регулировки блок-контактов приводоввыключателей, разъединителей, автоматических выключателей и другой аппаратуры(размеры люфтов, правильность регулировки рычажной передачи, надежностьзамыкания и размыкания контактов, их чистота), соответствие их положенийпринципиальной схеме, наличие незамерзающей смазки всех движущихся частей заисключением контактов.

3.3.2. Для аппаратуры и панелей РЗА, выполненных с применениемполупроводниковых элементов, ИМС, для микропроцессорной аппаратурыдополнительно проверяется следующее.

а) Надежность крепления направляющих планок для установки модулей иблоков в кассете, надежность крепления разъемов.

б) Наличие свободного хода (около 2-3 мм) у пружин крепящих винтов (длярозеток разъема РП14-30, обеспечивающих электрическое соединение модуля скассетой).

в) Качество пайки и целостность печатного монтажа. Печатный монтаж недолжен иметь видимых повреждений в виде отслаивающихся проводников и заусенцев,перемычек между дорожками печатной схемы и выводами элементов, касаний крепящихвинтов к дорожкам печатного монтажа, видимых нарушений металлизации монтажногоотверстия и повреждения контактных площадок, нарушений лаковых покрытий.

г) Надежность соединительных разъемов и качество пайки проводников,подходящих к разъемам, состояние контактных поверхностей. При выявлении неудовлетворительногомеханического состояния контактного соединения, выполненного навивом,перемонтаж можно осуществить пайкой. Выполнять навив без специальныхприспособлений недопустимо ввиду ненадежности контакта.

3.3.3. Обнаруженные при осмотре дефекты следует устранить.

а) Удалить пыль и грязь. Удаление пыли производится мягкой щеткой илипылесосом. Липкую грязь (лак, смазку и пр.) смывают соответствующимрастворителем (спирт, спирто-бензиновая смесь). Металлические опилки илистружки из зазоров магнитов и магнитопроводов удаляют тонкой стальнойпластинкой, деревянной палочкой из лиственных пород (несмолистой) или бумагой.Загрязненные подпятники прочищают заостренной деревянной несмолистой палочкой.

б) Загрязненные или оплавленные контакты зачищают острым лезвием ножаили надфилем, промывают вышеуказанными растворителями и полируют воронилом.Применение для чистки контактов резины и абразивных материалов не допускается.

в) Для реле прямого действия типов РТВ, РТМ, РНИ, РНВ в приводахвыключателей, короткозамыкателей и отделителей присоединений на переменномоперативном токе произвести разборку, чистку и сборку механизмовэлектромагнитов включения и отключения. После сборки проверить четкость работымеханизмов и отсутствие затираний сердечников и ударников с деталями привода иреле.

г) Следует заменить поломанные или изношенные детали, детали крепежа(винты, гайки) с сорванной резьбой.

д) Заменить или дополнительно заизолировать провода с поврежденнойизоляцией.

е) Произвести полную затяжку всех резьбовых соединений.

ж) Устранить дефекты регулировки контактов.

е) Выполнить ремонт печатных плат аппаратуры с использованиемполупроводников и ИМС согласно приложению 1.Печатные платы микропроцессорных устройств ремонту не подлежат и должнызаменяться исправными.

3.4. Проверка схемы соединений устройства РЗА

3.4.1. Проверку правильности выполненной схемы и маркировки жил ипроводов следует произвести осмотром и проверкой наличия цепи, в том числе"прозвонкой". Следует проверить фактическое выполнение кабельныхсвязей, соединений между отдельными элементами в панелях, шкафах, ящиках и тп., а также цепи связи проверяемого устройства с другими устройствами РЗА, АСУТП и коммутационными аппаратами. В схемах, где не имеет особого значения способразводки монтажа отдельных цепей внутри панели, шкафа и т.п., а важно только ихпринципиальное исполнение, фактическое выполнение схемы может быть проверенопри проверке взаимодействия элементов проверяемого устройства РЗА (п. 3.8).

3.4.2. Осмотр можно применять в простых наглядных схемах, например, приоднослойном плоском монтаже, когда все провода и места их присоединения хорошовидны. В этом случае осмотром проверяется правильность присоединения каждогопровода от одного зажима к другому по монтажной и принципиальной илиразвернутой принципиально-монтажной схеме. Особое внимание должно быть обращенона наличие проводов, подключенных к зажимам и не учтенных в схемах. Эти проводадолжны быть отключены от зажимов и изолированы или демонтированы.

3.4.3. Метод проверки наличия цепи следует применять при скрытоммонтаже (перфорации, в жгутах и при многослойном монтаже), а также при проверкекабельных связей.

3.4.4. Проверку правильности внутреннего многослойногомонтажа панелей, шкафов, пультов, агрегатных шкафов выключателей и т.п.заводского исполнения производить не следует за исключением случаев видимыхповреждений, вызванных нарушением условий транспортировки и хранения.

3.4.5. При "прозвонке" схемы на проверяемыйпровод подается напряжение от внешнего вспомогательного источника,присоединяемого между проверяемым и вспомогательным проводами по схеме,приведенной на рис. 2. На другом конце между проверяемым и вспомогательнымпроводами подключается любой указатель наличия тока или напряжения. Указательдает показания при подключении к проверяемому проводу и не дает при подключениик другим проводам. В качестве источников питания следует применять: сухиебатареи, аккумуляторы, понизительные трансформаторы со вторичным напряжением6-24 В (так называемые "трансформаторы безопасности"). Использованиедля "прозвонки" мегаомметров напряжением до 500 В допускается вкрайних случаях. Во всех случаях должны быть выполнены требования"Правил" [6,10,11).Указателем может быть лампа накаливания, светодиод, вольтметр, телефонныетрубки, звонок, сигнальное реле и пр. Обычно источник питания и указательобъединяются в одном устройстве, называемом пробником. Для"прозвонки" можно применять также различные омметры, например, вкомбинированных приборах, а также приборы, построенные на базе различныхгенераторов с выходным зуммером. Вспомогательным проводом может быть земля,металлическая оболочка или другая жила проверяемого кабеля, специальнопроложенный временный провод.

Вместо телефонных трубок удобно использовать микротелефонные гарнитуры,которые не нужно держать в руке.

Для "прозвонки" можно использовать пробники промышленногоизготовления, если они соответствуют требованиям [10, 11]. Преимуществом таких пробников являетсято, что они обеспечивают кроме проверки целостности электрических цепей такжеиндикацию наличия напряжения на проверяемой цепи. При проверке схем соединений,содержащих полупроводниковые элементы и ИМС, не следует применять такиепробники, выходные уровни сигналов которых опасны для полупроводниковыхэлементов и ИМС. Обычно для этой цели используют омметры комбинированныхприборов с соответствующими пределами.

Рис. 2. Основные схемы «прозвонки»цепей:

а - с использованием вкачестве пробника батарейки и лампы, а в качестве обратного провода земли; б -то же, а в качестве обратного провода оболочки (брони) кабеля; в - сиспользованием микротелефонных трубок; г - то же, что и на рис. а или б, и сиспользованием микротелефонных трубок для связи; д - с использованием вкачестве пробника мегаомметра

Следуетиметь в виду, что при "прозвонке" кабеля по схеме, приведенной нарис. 2, в, разговор при "прозвонке" может заглушаться блуждающимтоком, протекающим в земле, или токами, наведенными в проверяемом проводе отсильноточных устройств. В таком случае в качестве вспомогательного провода вместоземли можно использовать ранее проверенную жилу проверяемого кабеля или жилудругого кабеля, концы которого находятся вблизи проверяемого.

3.4.6. Рекомендуется следующий порядок "прозвонки" кабелейсложных схем:

а) на основании монтажных и принципиальных схем использовать проектныйили составить кабельный журнал по следующей форме:

Кабель №________

б) отключить заземляющие проводники, имеющиеся всхемах;

в) отсоединить провода от схемы с обеих сторон путемразъединения мостиков измерительных зажимов, снятием крышек испытательныхблоков, приведением в разомкнутое состояние контактов реле, отсоединениемпроводов на рядах зажимов и на выводах аппаратуры;

г) по одной из схем, приведенных на рис. 2, проверить правильностьмонтажа, при этом желательно отмечать цветным карандашом проверенный провод вместе его маркировки, в кабельном журнале и в развернутойпринципиально-монтажной схеме;

д) после "прозвонки" очередной жилы целесообразно сразуподсоединить ее на место с обеих сторон.

3.4.7. При "прозвонке" следует обратить особое внимание напроверку соответствия проекту положения контактов реле и кнопок, а такжедиаграмме переключателей, согласование полярностей обмоток реле и измерительныхтрансформаторов, а также на согласование подключения реле с несколькимиобмотками и контактов с магнитами гашения дуги к схеме оперативного тока. Крометого, следует контролировать место подключения перемычек на ряде зажимов (состороны подключения кабелей или со стороны подключения внутренней коммутациипанели). Это обстоятельство необходимо учитывать при сборке токовых цепей и присборке схем, в которых различные режимы устанавливаются снятием или установкойконтактных мостиков на испытательных выводах.

3.4.8. При "прозвонке" схемы проверяется правильностьмаркировки проводов, кабелей, надписей под аппаратурой и соответствия этихнадписей диспетчерским наименованиям первичного оборудования.

3.5. Проверка изоляции

3.5.1. Проверка изоляции включает в себя измерение сопротивленияизоляции и испытание электрической прочности.

3.5.2. Проверку изоляции при новом включении следует производить в дваэтапа:

I этап - предварительное измерениесопротивления изоляции отдельных узлов устройств РЗА (трансформаторы тока инапряжения, приводы коммутационных аппаратов, панелей, шкафов, пультов РЗА,контрольных кабелей и т.д.);

II этап - измерение и испытание электрическойпрочности изоляции устройств в полностью собранной схеме.

При техобслуживании действующих устройств РЗА первый этап может невыполняться, если результаты измерений в полной схеме удовлетворяют нормам.Второй этап целесообразно выполнять после предварительной проверки временныххарактеристик (п. 3.6.1).

Измерение сопротивления изоляции следует производить:

а) относительно земли (корпуса);

б) между отдельными электрически не связанными между собой группамицепей, в частности, между группами цепей тока, цепей напряжения, оперативныхцепей, цепей сигнализации и др.;

в) между жилами контрольных кабелей тех цепей, где имеется повышеннаявероятность замыкания между жилами с серьезными последствиями; к таким цепямотносятся: токовые цепи отдельных фаз, где имеется реле или устройства с двумяи более первичными обмотками (реле КРС, КРБ, РТФ и др.), токовые цепитрансформаторов тока с номинальным значением тока 1А, цепи газовой защиты, цепиконденсаторов, используемых как источник оперативного напряжения и т.п.;

г) между верхними и нижними выводами испытательных блоков при снятыхкрышках и отсоединенной на панели земле в этих цепях в тех случаях, когдавнутри блоков устанавливаются закорачивающие перемычки.

3.5.3. Для проверки изоляции нужно провести следующие подготовительныеработы.

а) Проверить, что проверяемые цепи полностью отсоединены от действующихцепей. Для этого необходимо отключить автоматические выключатели илипредохранители в цепях оперативного напряжения, сигнализации, вторичных обмотоктрансформатора напряжения (во избежание обратной трансформации напряжений навысокую сторону). Цепи, не имеющие автоматических выключателей илипредохранителей, необходимо отсоединить от общих шинок.

б) Тщательно очистить всю проверяемую аппаратуру, кабельные разделки,ряды зажимов от пыли, грязи, ржавчины, влаги и т.п.

в) Отключить от схемы все заземляющие проводники.

г) Исключить из проверяемой схемы все аппараты, изоляция которыхпроверяется более низкими уровнями напряжений. Для этого надо снять с панелеймагнитоэлектрические, поляризованные реле, платы полупроводниковыхнуль-индикаторов, закоротить выводы конденсаторов, диодов, стабилитронов,неоновых и электронных ламп, цепей выходных напряжений блоков питанияполупроводниковых устройств РЗА, входных выводов промежуточных реле РП18, еслиони не закорачиваются обмотками других реле, резисторами или перемычками,установленными на выводах для проверки изоляции. От испытуемой схемыотсоединяются также терминалы микропроцессорных защит.

д) В пределах испытуемой схемы установить в рабочее положениепереключатели, накладки, рабочие крышки испытательных блоков, кожухиаппаратуры.

е) Для панелей, выполненных на полупроводниковой элементной базе,установить в рабочее положение задние крышки кассет, переключатели защит иавтоматические выключатели блоков питания, отсоединить от корпуса панели шинкипитания, переключатели контроля изоляции блоков питания установить вотключенное положение (для устройств с блоками питания БП-180).

ж) Цепи, входящие в состав проверяемой схемы и отделенные от нееконтактами реле или другой коммутационной аппаратурой, соединить с нейустановкой в соответствующее положение ключей, накладок, контактов реле и т.п.или присоединить их к проверяемой схеме временными перемычками.

з) На рядах зажимов устройства РЗА целесообразно собрать все цепи,электрически связанные между собой в отдельные группы, объединив выводы спомощью гибкого неизолированного провода или иным способом, например,специально изготовленными перемычками с учетом конструктивных особенностейзажимов. Такими группами являются, например, токовые цепи проверяемой защиты, цепинапряжения, оперативные цепи и т.д. Оперативные цепи и цепи сигнализации,подключаемые к разным автоматическим выключателям или предохранителям, относятк разным группам.

При наличии на устройстве цепей, питающихся от двух аккумуляторныхбатарей, эти цепи должны быть объединены в разные группы. В случаях, когда всхемах имеются реле или измерительные приборы с обмотками, расположенными наобщем каркасе (ваттметры, счетчики и т.п.), следует эти обмотки выделить изсхемы, соединить одну с другой и подключить к одной из испытуемых групп цепей.

3.5.4. Процесс измерения сопротивления изоляции регламентируетсянормативными документами [3,4,7,8,14]и настоящей Инструкцией в соответствии с п. 1.14 [14].В случае расхождений между этими документами следует пользоваться документом сболее поздней датой выпуска. При этом нормируются напряжения, используемые дляизмерения сопротивления изоляции, и минимально допустимые значениясопротивления изоляции. Методика измерения и выявления мест с ослабленнойизоляцией рассматривается в настоящем пункте.

3.5.4.1. Напряжение, используемое для измерения сопротивления изоляции,зависит от рабочего напряжения испытуемых цепей. Измерение сопротивленияизоляции цепей с рабочим напряжением выше 60 В следует производить мегаомметромс номинальным напряжением, указанным в табл. 1.

При проверке изоляции между фазами в токовых цепях, где имеютсядвухобмоточные реле с обмотками, включенными в разные фазы, необходимоучитывать, что они имеют пониженную электрическую прочность изоляции междуобмотками (особенно, если они выполнены одновременной намоткой на общий каркас,и, следовательно, их провода касаются один другого). Эту проверку следуетпроизводить с помощью мегаомметра с номинальным напряжением 500 В.

Измерение сопротивления изоляции цепей с рабочим напряжением 60 В иниже следует производить мегаомметром с номинальным напряжением 500 В.

Измерение сопротивления изоляции цепей устройств РЗА намикроэлектронной и микропроцессорной базе с рабочим напряжением 24 В и нижеследует производить в соответствии с указаниями завода-изготовителя.

3.5.4.2. Значение сопротивления изоляции относительноземли и между электрически не связанными цепями должно быть не менее значений,приведенных в табл. 1.

Таблица 1

3.5.4.3. Для оценки состояния изоляции отдельныхэлементов схемы можно ориентироваться на средние опытные значения сопротивленияизоляции, приведенные в табл. 2.

Таблица 2

3.5.4.4. Измерениесопротивления изоляции следует производить в следующем порядке:

а) соединить все группы цепей, проверяемые мегаомметрами с одним и темже номинальным напряжением, между собой с помощью вспомогательной шинки (удобновыполнить из гибкого оголенного проводника), измерить сопротивление изоляцииотносительно земли (рис. 3, а);

б) заземлить вспомогательную шинку и, поочередно отключая от нее каждуюгруппу, измерить сопротивление изоляции этой группы относительно всех остальныхгрупп, объединенных между собой и заземленных (рис. 3, б). При этом группа(группы) цепей, для которой предусмотрена проверка мегаомметром с меньшимноминальным напряжением (группа n + 1 на рис. 3, б), должна быть заземлена и отключенаот вспомогательной шинки.

Рис. 3. Схема измерения сопротивления изоляции:

а - всех групп относительно земли (корпуса);б - выделенной группы относительно других групп и земли

3.5.4.5. Для панелей, выполненных на базеполупроводниковых элементов и ИМС, измерение сопротивления изоляции следуетпроизводить сначала при вынутых из кассет модулях или блоках, а затем привставленных. Вращение ручки мегаомметра с ручным приводом следует начинатьмедленно, постепенно доводя до номинальных оборотов. При бросках стрелкимегаомметра в направлении нулевого значения шкалы вращение ручки мегаомметрапрекратить во избежание повреждения полупроводниковых элементов. Прииспользовании электронного мегаомметра измерение сопротивления изоляциинеобходимо производить, переходя с помощью переключателя выходных напряжениймегаомметра от меньших значений испытательного напряжения к большим.

3.5.4.6. В случае пониженного значения сопротивленияизоляции необходимо:

а) выяснить место и причину ухудшения изоляции (дефекты конструкции,неправильный монтаж или случайные местные дефекты, грязь, сырость, порчаизоляции и пр.). Для этого следует разделить схему на участки и выделить те изних, которые имеют пониженное значение сопротивления изоляции. Затем, разделяяэти участки на более мелкие: отдельные обмотки, провода и детали и, проверяясопротивление изоляции каждого из них, определить дефектный элемент;

б) устранить причины, вызвавшие ухудшение изоляции, затем повторитьизмерение.

3.5.5. Следует произвести испытание электрической прочности изоляциивсех объединенных в группы цепей (п. 3.5.4.4,за исключением цепей с номинальным напряжением до 60 В) устройств РЗАподвергшихся реконструкции, ремонту или вновь смонтированных, напряжением 1000В синусоидального переменного тока частоты 50 Гц в течение 1 мин относительноземли. Такое же испытание следует произвести при первом профилактическомконтроле.

3.5.5.1. Испытание электрической прочности изоляции производят спомощью специальных испытательных установок, изготавливаемых различнымифирмами. При отсутствии испытательных установок испытания могут проводиться посхеме, приведенной на рис. 4.

Рис. 4.Схема испытания электрической прочности изоляции:

а - приизмерении испытательного напряжения с высокой стороны повышающеготрансформатора; б - то же с низкой стороны повышающего трансформатора

В схеме в качестве повышающего трансформатора Т может быть использовантрансформатор НОМ-3, НОМ-6 или любой другой трансформатор мощностью 200-300 В Ас коэффициентом трансформации 100-200/1000-6000 В. Для плавного регулированиянапряжения используется автотрансформатор AT типа ЛАТР или комплектноеустройство достаточной мощности.

Резистор R служит для ограничения тока при пробое изоляции. В схеме нарис. 4, а устанавливается резистор сопротивлением 1000 Ом, а в схеме на рис. 4,б сопротивление резистора R (Ом) подсчитывается по формуле:

                                                                                   (1)

где n_ТН - коэффициент трансформации повышающеготрансформатора Т.

Измерение напряжения следует производить на стороне высшего напряженияповышающего трансформатора Т с помощью киловольтметра, двух одинаковыхпоследовательно включенных вольтметров V или вольтметра с добавочнымсопротивлением R_д. Допускается производить измерение на стороненизкого напряжения повышающего трансформатора при условии, что при испытанииток в обмотке низкого напряжения, измеряемый амперметром А, не превышает токахолостого хода повышающего трансформатора.

3.5.5.2. Перед производством испытаний следует:

а) выполнить все мероприятия, предусмотренные "Правилами" [6]при производстве высоковольтных испытаний (п. 5.1), в том числе убедиться вотсутствии напряжения в испытуемой схеме, оградить схему от возможногоприкосновения, вывесить необходимые плакаты, удалить людей из зоны проведенияиспытаний, тщательно проверить схему для исключения попадания испытательногонапряжения в другие схемы и т.д.;

б) соединить группы цепей для испытаний. Разветвленные цепи допускаетсяиспытывать по отдельным участкам для исключения перегрузок испытательнойустановки. Например, сложные цепи, связывающие несколько присоединений - схемыдифференциальной защиты шин, синхронизации, АВР, цепи напряжения и сложныхблокировок, - испытывать отдельными участками для каждого присоединения;

в) произвести непосредственно перед испытаниями измерение сопротивленияизоляции относительно земли мегаомметром.

3.5.5.3. После присоединения к испытуемым цепям испытательной установкиподать напряжение питания и произвести плавный подъем напряжения до 500 В.

Осмотреть с соблюдением правил техники безопасности всю испытываемуюсхему. В случае, если не замечено искрения или пробоя, и испытательноенапряжение не изменяется, увеличить напряжение до 1000 В, которое подавать втечение 1 мин, после чего напряжение плавно снизить до нуля и отключить питаниеот испытательной установки.

Испытательную схему замкнуть на землю для снятия остаточного заряда.

3.5.5.4. После окончания испытаний повторно измерить сопротивлениеизоляции мегаомметром.

3.5.5.5. Изоляция устройства РЗА считается выдержавшей испытание наэлектрическую прочность, если во время испытания не произошло пробоя изоляции,перекрытия поверхности изоляции или резкого снижения показаний вольтметраиспытательной установки, и значение сопротивления изоляции, измеренное до ипосле испытаний, существенно не изменилось.

3.5.5.6. Если устройства РЗА и вспомогательные цепи не выдержалииспытания напряжением 1000 В, то после обнаружения места повреждения иустранения неисправности испытание следует повторить.

3.5.5.7. При профилактическом восстановлении допускается проводитьиспытание электрической прочности изоляции относительно земли мегаомметром сноминальным напряжением 2500 В вместо испытания напряжением 1000 В переменноготока. Такая замена недопустима для устройств РЗА, содержащих полупроводниковыеэлементы и ИМС. Испытание мегаомметром проводится при тех же условиях, что ииспытание напряжением 1000 В переменного тока.

3.5.5.8. После проведения испытания изоляции необходимо восстановитьсхему электрических соединений устройств РЗА и вспомогательных цепей.

3.6.Проверка электрических и временных характеристик элементов устройств РЗА

3.6.1. Проверка электрических и временныххарактеристик устройств РЗА производится при техническом обслуживании (ТО) вобъемах, определенных [3,4].При плановом ТО действующего устройства РЗА до выполнения внутреннего осмотра,механической ревизии и проверки изоляции следует выполнить предварительную проверкувременных характеристик устройства в полной схеме (п. 3.9).Этим проверяется работоспособность устройства, выявляются дефекты, возникшие завремя, прошедшее с момента предшествовавшего ТО, и элементы устройства, накоторые проверяющему персоналу следует обратить первоочередное внимание. Впротивном случае, обнаружение дефектов при проверке временных характеристиктолько в конце ТО не дает ответа на вопрос, возникли ли эти дефекты ранее, илиони внесены при данном ТО. Удобнее всего выполнять такую предварительнуюпроверку с помощью испытательных устройств, обеспечивающих автоматическуюпроверку устройств РЗА по специальным программам, например, типа PETOМ-51 (приложения3, 4).

Конкретные перечни параметров и характеристик отдельных типов реле иустройств РЗА, а также условия их проверки определены инструкциями иметодическими указаниями по техническому обслуживанию, разработанными длясоответствующих типов реле и устройств РЗА. Перечень этих материалов такжеизложен в [3,4].Устройства РЗА, в частности, микропроцессорные, для которых отсутствуютсоответствующие методические материалы, проверяются в соответствии с указаниямифирм-изготовителей.

Программы, инструкции и методические указания по техническомуобслуживанию должны в установленном порядке периодически пересматриваться сучетом опыта эксплуатации в целях повышения эффективности проверок устройствРЗА с одной стороны, и облегчения труда обслуживающего персонала, сокращениявремени на обслуживание и снижения вероятного количества ошибок, с другойстороны.

Методические указания по проверке сложных устройств РЗА должныдопускать возможность автоматической проверки соответствия параметровустройства заданным уставкам в пределах заданных допустимых отклонений. Приэтом оценка точности должна производиться автоматически по факту фиксациипопадания контролируемого параметра (уставки) в заданную область допустимогоотклонения (погрешности).

Приведенные ниже общие указания по проверке электрических и временныххарактеристик реле и устройств РЗА являются основой, определяющей подход к этимпроверкам, и предназначены для руководства при составлении или пересмотреметодических указаний и инструкций на отдельные виды и типы реле и устройствРЗА.

Указания по проверке электрических и временных характеристик элементовприводов коммутационных аппаратов приведены в п. 3.7.

3.6.2. Проверку устройства РЗА или отдельных элементов можнопроизводить на месте установки или в другом приспособленном для этой целипомещении. При проверке и настройке в другом помещении после возвращенияустройства РЗА или отдельных элементов на место установки необходимо проверитьконтрольные точки их характеристик и работу этих устройств РЗА в полной схеме.

3.6.3. При проверках устройств РЗА питание испытательных устройствдолжно производиться, как правило, не от рабочих, а от посторонних источниковпостоянного и переменного напряжения через специальные щитки, обеспеченныезащитой, чувствительной к коротким замыканиям в схеме испытаний, кроме проверокпо п. 3.12.

3.6.4. Для экономии времени и сокращения возможных ошибок проверкуустройств РЗА следует производить с помощью комплектных испытательных устройств(переносных, передвижных или стационарных, а также встроенных в устройстваРЗА).

Испытательные устройства должны обеспечивать возможность регулированияи измерения тока, напряжения и угла сдвига между ними в нужных пределах ибыстрый переход (с помощью специальных переключателей) от одних испытательныхсхем к другим и от проверки реле на одних фазах к проверке их на других, атакже измерение временных характеристик устройств РЗА

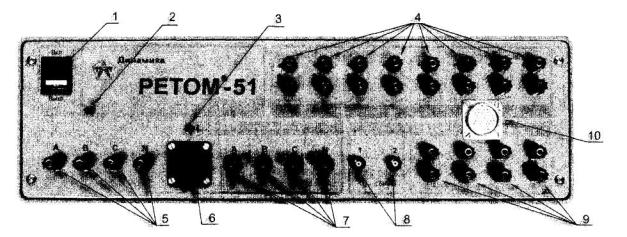

В качестве испытательных устройств целесообразно применять ранеевыпускавшиеся устройства У5053, ЭУ 5001, или другие устройства, удовлетворяющиевышеуказанным требованиям, например, РЕТОМ-51, РЕТОМ-11 НПП"Динамика", Уран 1, 2 НПФ "Радиус". Рекомендации по выборуизмерительных приборов для проверки устройств РЗА приведены в приложении2.

Методические указания по автоматической проверке сложных устройств РЗАс помощью устройств типа РЕТОМ-51 и аналогичных ему должны допускатьвозможность проверки измерительных органов и логической схемы (алгоритма)устройства со стороны входных зажимов во всех, предусмотренных схемой, режимахего функционирования. Проверка должна производится путем подачи/снятияопределенных последовательностей сигналов переменного тока и напряжения, атакже внешних логических сигналов, на ряды зажимов устройства при значенияхоперативного напряжения, равных номинальному и 0,8 и 1,1 номинального.

При проверке устройств РЗА с большим входным сопротивлением токовыхцепей (например, электромеханических устройств) и недостаточным значениемвыходного напряжения в канале тока испытательного устройства допускаетсяподключение канала тока этого устройства непосредственно к проверяемомуаппарату.

Для быстрой и качественной регулировки отдельных электромеханическихреле и всего устройства РЗА в целом рекомендуется применять специальные наборыинструментов. Аналогично, для быстрого и качественного задания функций микропроцессорныхустройств РЗА рекомендуется применять переносные компьютеры и программы заданияуставок, поставляемые фирмами комплектно с устройствами РЗА.

Все испытательные устройства должны быть укомплектованы наборомсоединительных проводов для их подключения к источнику питания, проверяемомуустройству РЗА и измерительным приборам. Все провода должны иметь маркировку собоих концов и подобранные по размерам и форме наконечники к выходным зажимамиспытательного и проверяемого устройства. Провода должны иметь хорошую изоляциюи защиту от механических повреждений. Для уменьшения влияния магнитных полей,создаваемых током соединительных проводов, облегчения сборки схемы и уменьшениязагроможденности рабочего места рекомендуется свивать соединительные провода вшнуры. В частности, для питания цепей тока и напряжения проверяемого устройстварекомендуются четырехжильные шнуры, для включения секундомера - двух- итрехжильные и т.д. Для питания цепей переменного и постоянного напряжениядостаточно применять сечения проводов 1-1,5 мм² в основном поусловиям механической прочности. По условиям нагрева для токовых цепейрекомендуется применять провода сечением не менее 2,5-4 мм², а длясоединения устройства с источником питания - 4-6 мм². Для всехсоединительных проводов рекомендуются гибкие многожильные провода с резиновойили хлорвиниловой изоляцией, а для цепей питания - шланговые провода срезиновой изоляцией. Должна иметься возможность подключения соединительныхпроводов к устройству РЗА под винт, чтобы избегать соскакивания проводов впроцессе испытаний с возможностью повреждения аппаратуры, неправильных действийРЗА и т.п.

3.6.5. При проверке и настройке электрических характеристик аппаратурыв схеме устройства РЗА ток и напряжение от испытательных устройств должны, какправило, подводиться к входным зажимам панели, по крайней мере, при новомвключении. В этом случае учитывается наличие в цепях устройства различныхвспомогательных аппаратов, влияющих на его характеристики, и обеспечиваетсяодновременно проверка правильности монтажа устройства РЗА и взаимодействие релев схеме.

Поскольку при плановом ТО возможна подача тока и напряжения отиспытательных устройств через контрольные штекеры испытательных блоков, приновом включении должна быть проверена правильность монтажа цепей от рядазажимов панели до испытательных блоков.

После присоединения устройства РЗА к действующим цепям подключениепроверочной аппаратуры при проведении планового ТО может осуществляться спомощью контрольных штекеров испытательных блоков. Это целесообразно воизбежание случайного попадания напряжения от проверочной аппаратуры в цепитрансформаторов тока, напряжения, оперативного напряжения и т.п. При этом всеконтактные шпильки контрольных штекеров, находящихся под рабочим напряжением,должны быть изолированы, а необходимые перемычки на штекерах выполнятьсяизолированным проводом.

3.6.6. Проверку электрических характеристик аппаратов, параметрыкоторых зависят от формы кривой тока, например, некоторых индукционных реле сзависимой характеристикой, реле с насыщающимися трансформаторами,быстродействующих полупроводниковых реле и др., следует производить по схемам,обеспечивающим синусоидальность тока, подаваемого на реле защиты.Синусоидальность тока может быть обеспечена, например, питанием проверочныхустройств от линейных напряжений, от понижающих трансформаторов достаточноймощности, включением активных сопротивлений в цепь регулируемого тока и т.п.

При настройке или проверке электрических характеристик аппаратов,реагирующих на угол между векторами напряжения и тока или между векторами двухтоков (напряжений), необходимо учитывать возможность появления вносимыхиспытательными установками дополнительных углов сдвига между измеряемыми иподаваемыми в проверяемый аппарат величинами. Следует, по возможности,исключить эти углы сдвига или учесть их при проверке.

3.6.7. Параметры срабатывания реле или измерительного органа зависят отспособа подачи сигнала на его вход: плавно или толчком, так как в состав реле идатчиков сигнала входят реактивные элементы. При коротких замыканиях вэнергосистеме все электрические величины на входе защиты меняются именнотолчком, в отличие от режима перегрузки, где они изменяются плавно. Приразработке устройств РЗА обычно в числе технических требований указывается допустимаядинамическая погрешность уставки реле, то есть допустимый процент отклоненияуставки, измеренной при плавном изменении входной величины и при ступенчатомизменении (подаче ее толчком). В определенных случаях для быстродействующихреле эта погрешность должна учитываться при расчете уставок защит, если уставкапри проверке определялась плавным изменением входной величины.

При плавном нарастании тока или напряжения легче обнаружить различныенеисправности деталей электромеханических реле и ошибки в регулировке. Поэтомуопределение электрических параметров срабатывания и возврата всех реле следуетпроизводить, как правило, при плавном изменении электрических величин, накоторые реагируют реле, если в инструкции или в указаниях завода-изготовителяпо проверке данного реле нет других указаний. Испытательные устройства,обеспечивающие автоматическую проверку характеристик устройств РЗА, должныиспользовать в основном физически правильный динамический метод проверкиуставок реле - при подаче входного воздействия толчком. Однако испытательныеустройства автоматической проверки должны позволять также в необходимых случаяхопределять электрические параметры срабатывания и возврата реле при плавномизменении входной электрической величины или при ступенчатом изменении сдостаточной степенью дискретности.

3.6.8. При проверке необходимо учитывать термическую стойкостьустройств РЗА, проявляя особую осторожность при подведении к проверяемомуустройству токов или напряжений, превышающих длительно допустимые значения. Вэтом случае необходимо подавать ток (напряжение) кратковременно или исключатьиз схемы термически неустойчивые элементы.

3.6.9. Времена срабатывания и возврата устройств РЗА, в том числе,промежуточных реле и реле времени в электромеханических устройствахопределяются при номинальном значении оперативного напряжения на выводахпанели. Если временные параметры промежуточных реле определяют селективностьработы устройств РЗА, то они должны также проверяться и при измененииоперативного напряжения в диапазоне от 80 до 110% номинального значения.

Временные параметры аппаратов, используемых в измерительных органахустройств РЗА, определяются при определенных кратностях по отношению кпараметру срабатывания (возврата), указанных в технических данных на это устройство.

3.6.10. На устройствах РЗА должны быть выставлены уставки, заданныесоответствующей службой РЗА в письменном виде. Уставки, если специально неоговорено, задаются в первичных величинах. Эти уставки должны быть пересчитаныво вторичные величины с учетом коэффициентов трансформации трансформаторовтока, напряжения и схемы включения реле по следующим формулам:

                                                     (2)

                                             (3)

где I₁; U_1, Z₁, S₁ -первичные значения тока (А), напряжения (В), сопротивления (Ом) и мощности(В·А);

I₂, U₂, Z₂, S₂ - вторичныезначения тока (А), напряжения (В), сопротивления (Ом) и мощности (В·А);

К_cх1 - коэффициент схемы, учитывающий схему соединенийвторичных обмоток трансформаторов тока, равный отношению значения тока,протекающего в устройстве РЗА в симметричном режиме, к значению тока вовторичной обмотке трансформатора тока;

К_cxU - коэффициент схемы, учитывающийсоответствие между фазными и линейными значениями напряжения, задаваемыми вуставках, и схемой включения реле во вторичных цепях;

K_cxS - коэффициент схемы, учитывающий соответствие междумощностью (однофазной и трехфазной), заданной в уставках и схемой подключенияустройства ко вторичным цепям;

К_тт, К_тн - коэффициенты трансформациитрансформатора тока и трансформатора напряжения.

Желательно в целях уменьшения вероятности ошибок при настройкеустройства указывать в уставках, задаваемых службой РЗА, также их вторичные(пересчитанные) значения. Это особенно важно, например, в случаях, когдакоэффициенты схемы не равны единице, или когда дистанционная защитатрансформатора подключена к трансформаторам тока со стороны обмотки высокогонапряжения, а трансформаторы напряжения, питающие дистанционную защиту,подключаются к обмотке низкого напряжения силового трансформатора.

3.6.11. Промежуточные реле и реле времени электромеханических устройствРЗА допускается проверять отдельно от общей схемы, отключая от нее обмотки релеили снимая сами реле с панели, если в схеме не предусмотрены токоограничивающиерезисторы, конденсаторы, диоды, резисторы, шунтирующие обмотки реле и другиеэлементы, влияющие на работу реле. При наличии таких элементов необходимо релепроверять в полной схеме. При этом следует учитывать такие факторы, какдлительность подачи напряжения в схему до начала измерения (для того, чтобыуспели полностью зарядиться конденсаторы, участвующие в работе схемы), так ивозможные изменения в цепях, шунтирующих обмотку испытуемого реле в процессеизмерения, например, возможные колебания оперативного напряжения отиспытательных устройств.

В случае если проверка аппаратуры производилась со снятием с панели(шкафа, ящика, пульта и т.п.) и отключением проводов внешней коммутации, послеокончания проверки и подсоединения аппарата должна быть проверена его схемасоединений одним из способов, указанных в п. 3.4.

3.6.12. Регулировку и настройку уставок аппаратурынеобходимо выполнять с учетом следующих условий:

а) Для выходных быстродействующих реле постоянного тока (или реле воздействующихна выходные), ложное срабатывание которых может привести к действиюкоммутационных аппаратов или устройств противоаварийной автоматики, необходимоустанавливать напряжение срабатывания реле равным 60-65% номинального значенияоперативного напряжения.

б) Проверка шкалы уставок электромеханических реле должна производитьсяс учетом имеющихся разбросов параметров реле в связи с зависимостью временисрабатывания от фазы включения тока или напряжения. Поэтому уставка должнаопределяться как среднее арифметическое значение из трех измерений на однойточке шкалы для электромеханических реле и среднего из десяти измерений длябыстродействующих полупроводниковых реле. В последнем случае может бытьиспользовано устройство включения в заданную фазу. При этом можно такжеограничиться тремя измерениями.

в) Электромеханические токовые реле, реле напряжения, времени,сопротивления, мощности, а также пусковые и блокирующие устройства следуетпроверять только на рабочей уставке, а также на тех делениях шкалы, где уставкиизменяются оперативным персоналом.

г) Электромеханические промежуточные реле, реле тока и напряжения,имеющие несколько обмоток, включенных в разные цепи, должны проверяться приподаче тока или напряжения поочередно в каждую из обмоток. Кроме того, должнабыть проверена полярность включения обмоток.

д) Настройка уставки реле сопротивления должна производиться призаданных углах и токах настройки в соответствии с методическими указаниями потехобслуживанию дистанционных защит.

е) Настройка уставок микропроцессорных защит выполняется путем заданияих через дисплей устройства или по специальной программе задания уставок черезподключенный компьютер. После ввода требуемых значений производится их проверкаподачей соответствующих величин от испытательного устройства. При отсутствиипромежуточных контрольных точек и наличии только выходных и сигнальных релеследует использовать выделение одного из этих реле (которое можноперепрограммировать) для проверки различных внутренних функций устройств.

3.6.13. При выполнении работ в устройствах с микроэлектроннойэлементной базой модульной или блочной конструкции следует дополнительнособлюдать следующие меры предосторожности:

а) при необходимости работы с модулем вне панели заземлить шассимодуля;

б) запрещается при протекании через устройство РЗА рабочего токавынимать модули, содержащие токовые элементы и цепи, при вставленных рабочихкрышках испытательных блоков в токовых цепях, поскольку самозакорачивающиесятоковые штекерные разъемы не всегда обеспечивают надежное закорачивание цепейпри вынутом модуле (блоке);

в) во избежание повреждений микросхем модули и блоки вынимать из кассети вставлять их в кассеты следует только при отключенном блоке питания.

3.6.14. В уставках на устройства РЗА следует, какправило, указывать полное время работы устройства РЗА или его отдельныхступеней. В случае, когда указанное в уставках время действия ступени илиустройства РЗА должно быть выставлено непосредственно на элементе задержки, этодолжно быть специально оговорено. В полное время работы устройства РЗА входитвремя от момента приложения воздействующей величины на вход устройства РЗА домомента замыкания контактов выходных реле, воздействующих на отключение(включение) коммутационных аппаратов или на другие устройства РЗА.

Поэтому запускать секундомер следует одновременно с подачей аварийныхпараметров тока, напряжения или дискретного сигнала на вход устройства РЗА, аостанавливать от контакта выходного реле схемы. Регулируя при этом времядействия элементов задержки, реле времени или промежуточных реле (имеющих такуюрегулировку), добиваются, чтобы полное время работы устройства РЗА было равнозаданному.

Учитывая вышеизложенное, целесообразно проверку времени действияустройств РЗА совмещать с проверкой временных характеристик устройств РЗА (п. 3.9).

Время срабатывания или возврата отдельных элементов в сложных защитах,в том числе на ИМС, измеряется с помощью выносных или встроенных приспособленийи выносного или встроенного в испытательное устройство секундомера.

Для таких схем измерение времени действия отдельных элементов устройствРЗА можно производить с помощью дополнительного быстродействующего(герконового) реле, включаемого на выход схемы. При этом следует проверятьдопустимость дополнительной нагрузки на бесконтактном выходе схемы и принедопустимости этой нагрузки включать герконовые реле через полупроводниковыйповторитель.

Время срабатывания этого реле при измерении небольших выдержек времениследует вычитать из измеренного времени.

3.6.15. Уставки устройств РЗА следует настраивать при текущемтехническом обслуживании в случаях, если отклонения уставок устройств РЗАотличаются от ранее выставленных на значения более, чем указанные в табл. 3.Допустимое отклонение выражено в единицах измерения параметра или в процентахот заданного значения уставки.

Таблица 3

Примечания:

1. В соответствии с указаниямизавода-изготовителя. Если допустимое значение не указано, то оно определяетсякак сумма максимальных значений времени срабатывания последовательно работающихэлементов.

2. См. также Приложение 2 «Правил» [3]

3.7. Проверка электрических и временныххарактеристик элементов приводов и схем управления коммутационных аппаратов

Под коммутационными аппаратами, рассматриваемыми в настоящем параграфе,понимаются выключатели, предназначенные для коммутации токов нагрузки иотключения токов КЗ, а на подстанциях упрощенного типа - короткозамыкатели иотделители, также предназначенные для отключения токов КЗ путем созданияискусственного короткого замыкания, которое чувствует защита на питающем концелинии электропередачи.

В электроэнергетике России используется несколько типов выключателейкак отечественного, так и зарубежного производства. Наибольшее распространениеимеют масляные и воздушные выключатели. Для относительно низких напряженийиспользуются также электромагнитные выключатели. Все более широкоераспространение приобретают элегазовые и вакуумные выключатели.

Для управления коммутационными аппаратами используются приводаэлектромагнитные, пневматические, пружинные, грузовые и др. Привод иуправляемый им коммутационный аппарат следует рассматривать как единое целое.Правильность работы коммутационного аппарата зависит от правильностирегулировки привода и наоборот. Поэтому регулировать механизм приводанеобходимо совместно с регулировкой аппарата.

Обязательным условием правильной работы привода является полнаяисправность всех деталей его механизма, чистота, отсутствие ржавчины,надлежащая смазка, выполнение всех требований в части зазоров, люфтов и др.требований, излагаемых в нормативных материалах и инструкцияхфирм-изготовителей. Только после выполнения всех требований к механике приводаимеет смысл производить проверку его электрических характеристик.

Согласно [1]регулировку приводов и его блок-контактов осуществляет персонал, обслуживающийкоммутационные аппараты.

3.7.1. Проверку электрических и временных характеристик следуетпроизводить в объемах, указанных в "Правилах" [3,4]и в "Объеме и нормах испытаний электрооборудования" [14]на механически исправных приводах после их ревизии и проверки правильностирегулировки их блок-контактов. Вследствие большого разнообразия коммутационныхаппаратов и приводов перед проверкой их электрических характеристик следуетизучить материалы фирм-изготовителей, поскольку в ряде случаев указанные объемыне совпадают с требованиями изготовителя. Например, проверка блока управлениявакуумного выключателя BB-TEL, имеющего единственный электромагнит, управляющийкак включением, так и отключением, должна выполняться по особым требованиям.

3.7.2. При техническом обслуживании следует измерить сопротивленияпостоянному току электромагнитов управления и контактора электромагнитоввключения. Измерение можно производить с помощью моста постоянного тока илиметодом амперметра и вольтметра с ближайшего к приводу ряда зажимов. Измеренныезначения должны соответствовать заводским нормам, а по ряду выключателей -значениям, приведенным в [14].

Для электромагнитов с форсировкой это измерение следует произвести какв режиме форсировки, так и в режиме ввода дополнительной части обмотки илисопротивления при дешунтировании блок-контакта электромагнита от руки.Измеренное значение должно соответствовать данным завода-изготовителя.

При новом включении или реконструкции следует измерить такжесопротивление постоянному току всей цепи включения и всей цепи отключения (иливсех упомянутых цепей для выключателей с пофазным приводом или для выключателейс двумя электромагнитами отключения) от шин постоянного тока как в нормальнойсхеме, так и при закороченных электромагнитах управления. По измереннымзначениям расчетным путем следует убедиться в том, что падение напряжения вкабелях управления в момент включения и отключения не превышает 10%номинального значения. Для воздушных выключателей с электромагнитами, имеющимифорсировку, падение напряжения в кабелях необходимо определять при расчетномтоке, составляющем 50% от установившегося значения при несработавшихэлектромагнитах (блок-контакты форсировки замкнуты).

Для электромагнитов с внешним токоограничивающим резистором(выключатели ВВД-330, ВВБ-500 и ВВБ-750) при новом включении следуетотрегулировать в соответствии с требованиями завода-изготовителя, а припоследующих проверках измерить от шинок управления сопротивление постоянномутоку петли включения и отключения каждой фазы в режиме форсировки и после вводадополнительной части сопротивления. В состав петли входят жила включения(отключения), токоограничивающий резистор данной фазы, обмотка электромагнита иобратный провод до отрицательной шинки управления. Цепи электромагнитов другихдвух фаз должны быть разомкнуты. При проверках при новом включении для этихвыключателей следует убедиться в том, что в наиболее тяжелом случае (приодновременном отключении наибольшего реально возможного числа выключателей)напряжение на шинках управления не будет ниже 80% номинального значения.

3.7.3. Необходимо проверить параметры срабатывания и возвратаэлектромагнитов управления и контакторов электромагнитов включения.

3.7.3.1. Для всех электромагнитов отключения и включенияэлектромагнитных, ручных, пружинных и грузовых приводов, электромагнитовуправления воздушными выключателями и контакторов включения электромагнитныхприводов постоянного и переменного тока различают напряжение (ток) надежнойработы и напряжение (ток) срабатывания.

Напряжением (током) надежной работы считается минимальное напряжение(ток), при подаче которого толчком электромагнит отключает или включаетвыключатель, отделитель, короткозамыкатель и т.п. с временными и скоростнымихарактеристиками, гарантированными заводом-изготовителем для даннойконструкции. При проверках определяется не абсолютное значение этого напряжения(тока), а только то, что оно не превышает нормативного значения.

Напряжением (током) срабатывания считается минимальное напряжение(ток), при котором электромагнит отключает или включает коммутационный аппаратс возможным отклонением временных и скоростных характеристик от гарантированныхзаводом-изготовителем. При проверках определяется либо абсолютное значениеэтого напряжения, либо то, что оно не превышает нормативного значения.

Для всех электромагнитов определение параметра срабатыванияпроизводится при плавном увеличении напряжения или тока, т.е. определяетсянапряжение или ток срабатывания. Такой метод рекомендуется по следующимпричинам:

- при плавном нарастании тока или напряжения легче обнаруживаютсяразличные неисправности деталей и ошибки в регулировке;

- во многих конструкциях, особенно в пружинных и грузовых приводах,применены облегченные сердечники, скорость движения которых при токе илинапряжении срабатывания невелика. Невелика и кинетическая энергия, накопленнаясердечником в момент соприкосновения с отключающей планкой, так как их масса иход малы. Поэтому поворот планки происходит в основном за счет статическогоусилия, развиваемого сердечником. Заводы-изготовители регулируют приводы постатическому усилию на отключающей планке;

- в некоторых конструкциях электромагнитных приводов начальноерасстояние между головкой бойка и защелкой равно нулю, поэтому электромагнитначинает сразу, без свободного хода, поднимать защелку.

Напряжение надежной работы также подбирается при плавном увеличениинапряжения. Затем значение напряжения надежной работы уточняется при подаченапряжения толчком.

Напряжение или ток срабатывания (возврата) является одним из основныхпоказателей правильности сборки, регулировки и исправности привода. Еслинапряжение или ток срабатывания электромагнита оказываются чрезмерно велики(малы), то необходимо выяснить причину неисправности электромагнита илипривода.

Основные причины, вызывающие отказ электромагнитов, следующие:

- обрыв одной из секций двухсекционной обмотки;

- межвитковое замыкание в обмотке;

- неправильно выбранные номинальные напряжение и ток электромагнита;

- неисправность механизма: грязь, заусенцы, перекосы, малое начальноерасстояние между бойком и защелкой, неправильно установленное начальноерасстояние между сердечником и контрполюсом.

Неисправности обмоток постоянного тока определяют измерением ихсопротивления. Неисправности обмоток переменного тока определяются при снятииих вольт-амперных характеристик или при определении их сопротивления напеременном токе. Эти значения определяют при номинальном напряжении и втянутомякоре, чтобы можно было сравнить результаты измерений с даннымизаводов-изготовителей. Неисправности механизма определяют осмотром илиизмерением статического усилия на отключающей планке. Повышенное напряжение илиток срабатывания исправного электромагнита указывает на неисправность привода,обычно на чрезмерно глубокое зацепление.

3.7.3.2. Электромагниты включения и отключения и контакторы включенияпостоянного тока можно проверять по простейшим схемам, приведенным на рис. 5,а, в. Схема на рис. 5, а применяется для проверки электромагнитов малоймощности, а на рис. 5, в - большой.

Рис. 5. Схемы для проверки электрических характеристик электромагнитовприводов коммутационных аппаратов:

а - потенциометром; б - автотрансформатором;в - реостатом

Для проверки шунтовых электромагнитов переменного токарекомендуется схема, приведенная на рис. 5, б, а для токовых электромагнитов,работающих в схемах дешунтирования, схема на рис. 5, в.

При подборе реостатов, потенциометров и автотрансформаторов необходимоучитывать следующее:

а) значение тока в обмотках токовых электромагнитов не должноизменяться при втягивании сердечника более чем на 5-10%, поэтому реостат всхеме на рис. 5, в должен иметь достаточно большое значение сопротивления.Ориентировочное значение сопротивления реостата (R) может быть определено поприближенной формуле:

R = (2 - 3) X_э - R_э,                                                                     (4)

где Х_э - индуктивное сопротивление обмотки электромагнитапри втянутом положении сердечника, Ом;

R_э - активное сопротивление обмотки электромагнита, Ом.

Проверять токовые электромагниты по схемам рис. 5, а, б недопустимо,так как они не обеспечивают соблюдения вышеуказанного условия;

б) значение напряжения на обмотке электромагнита переменного напряженияне должно изменяться при втягивании сердечника. Для выполнения этого условиясопротивление потенциометра в схеме на рис. 5, а должно быть очень мало. Поэтомурекомендуется проверку этих электромагнитов производить с помощьюавтотрансформатора по схеме на рис. 5, б;

в) во всех случаях при проверке электромагнитов постоянного токасопротивление реостатов и части потенциометра, включенных последовательно с обмоткойэлектромагнита, должно быть минимальным. Чем больше значение этогосопротивления, тем быстрее будет нарастать ток в обмотке электромагнита приподаче на нее напряжения толчком за счет уменьшения результирующего отношенияиндуктивности к активному сопротивлению цепи. Напряжение надежной работы приэтом снижается, что может вызвать ошибки в регулировке.

Поскольку проверка электромагнитов управления осуществляется, какправило, с помощью комплектных испытательных устройств, следует учитыватьособенности испытательного устройства. В частности, для проверкиэлектромагнитов постоянного тока в установках, например, У5053 используетсяпульсирующий выпрямленный ток. При недостаточном сглаживании значениенапряжения или тока срабатывания может несколько искажаться. При проверкеэлектромагнитов управления переменного тока внутреннее сопротивление устройствадолжно быть значительно меньше, чем сопротивление электромагнита, чтобы, какговорилось выше, ток при втягивании сердечника изменялся не более чем на 5-10%,

3.7.3.3. Для электромагнитов включения и отключениявоздушных выключателей следует проверить работоспособность при наибольшемрабочем давлении воздуха и снижении напряжения на зажимах электромагнитов до70% номинального значения при питании привода от источника постоянного тока и65% номинального значения при питании привода от источника переменного тока в [14].Этим проверяется, что напряжение срабатывания ниже нормируемого значения.Проверку следует производить со щита управления (релейного щита) подачейнапряжения толчком. Напряжение, равное 70 (65)% номинального значения, подаетсялибо от мощного источника пониженного напряжения (например, от зарядногоагрегата, отпайки от аккумуляторной батареи и т.п.), либо создаетсяискусственно путем ввода дополнительных электромагнитов в цепь питанияэлектромагнитов выключателя от источника оперативного напряжения. Длявыключателей с последовательным включением электромагнитов трех фаз необходимовключить дополнительно два последовательно включенных электромагнита. Длявыключателей с параллельным включением электромагнитов проверка производитсяпофазно (цепь электромагнитов двух других фаз разрывается) с включениемдополнительно двух электромагнитов, собранных параллельно. В данном случае вкачестве дополнительных электромагнитов могут быть использованы электромагнитыдвух других фаз. При отсутствии вспомогательных электромагнитов снижениенапряжения на зажимах электромагнитов до 70 (65)% номинального значения можнопроизвести путем ввода добавочного активного сопротивления в цепь питанияэлектромагнитов выключателя от источника оперативного напряжения по схеме рис.5, в. В такой схеме за счет последовательно включенного активного сопротивленияувеличивается скорость нарастания тока в обмотках электромагнитов. Поэтому прииспытании они работают при более легких условиях, чем в действительности. Чтобыкомпенсировать это различие, рекомендуется проверку производить при понижениинапряжения до (0,5-0,6)U_ном в зависимости от схемы соединенийэлектромагнитов вместо нормируемого значения 0,65 U_ном. Длявыключателей с последовательным включением электромагнитов трех фаз значениеэтого сопротивления (R), в омах, должно быть:

R = 0,75 R_эм,                                                                              (5)

где R_эм - суммарное активное сопротивление трехэлектромагнитов. Для выключателей с параллельным включением электромагнитов сфорсировкой проверки производятся пофазно (цепь двух других фаз разрывается), азначение добавочного сопротивления (в Омах) должно быть:

R_доб = R_эм,                                                                                       (6)

где R_эм - активное сопротивление обмотки проверяемогоэлектромагнита в режиме форсировки.

Сопротивление всех участков кабеля от источника питания доэлектромагнитов не учитывается и идет в запас. Подачей напряжения наэлектромагниты ключом управления или от выходного реле устройства защиты (АПВ)следует убедиться в отключении и включении всех фаз выключателя.

Для электромагнитов управления воздушных выключателей с внешнимитокоограничивающими резисторами (ВВД-330, ВВБ-500, ВВБ-750) работоспособностьпроверяется при снижении до 80% номинального значения напряжения на шинкахуправления. Способы снижения напряжения такие же, как и указано выше. В случаеснижения напряжения путем подключения добавочного резистора значение егосопротивления подбирается экспериментально.

3.7.3.4. Для электромагнитов отключения масляных выключателей следуетпроверить напряжение срабатывания, т.е. минимальное значение оперативногонапряжения, при котором отключается выключатель.

Проверка производится непосредственно возле привода выключателя сиспользованием схемы рис.5, в следующем порядке:

а) быстро (чтобы нагрев обмотки электромагнита был минимальным)увеличить напряжение до 35% номинального значения. Снять напряжение и податьего толчком. Выключатель не должен отключаться, в противном случае требуетсярегулировка;

б) продолжить увеличение напряжения с контролем по вольтметру домомента отключения выключателя, но не выше 65% номинального значения.Зафиксировать напряжение на электромагните, которое было перед отключениемвыключателя, как напряжение срабатывания;

в) если при плавном увеличении напряжения до 65% номинального значениявыключатель не отключится, то опробовать действие электромагнита при подачеэтого же значения напряжения толчком. Если и при этом он не отключится, тоотрегулировать привод.

При проверке напряжения срабатывания после каждой неудавшейся попыткиотключить выключатель (при подаче напряжения толчком) возвратить отключающуюзащелку в исходное положение. При предварительной проверке возврат допускаетсяпроизводить вручную, перед окончательной проверкой следует отключить и включитьвыключатель от схемы управления.

3.7.3.5. Для контактора включения масляного выключателя сэлектромагнитным приводом проверить напряжение срабатывания и возврата сиспользованием схемы рис. 5,в.

При снятом питании электромагнита включения и установленных наконтакторе гасительных камерах плавно увеличить напряжение на обмоткеконтактора включения и зафиксировать напряжение полного втягивания магнитнойсистемы, которое должно быть не выше 65% номинального значения. Плавно снижаянапряжение, проверить напряжение возврата, которое не нормируется, но не должносущественно отличаться от данных предыдущих измерений (снижение напряжениявозврата свидетельствует о нарушении механической регулировки, затираниях ит.п.).

3.7.3.6. Проверку напряжения срабатывания электромагнитов включениякороткозамыкателей, электромагнитов отключения отделителей, электромагнитоввключения и отключения выключателей с пружинными и грузовыми приводамиосуществляют аналогично описанным в п. 3.7.3.4.

Напряжение срабатывания электромагнитов отключения отделителей имасляных выключателей с грузовым и пружинным приводами (а также электромагнитоввключения короткозамыкателей) на постоянном и переменном оперативном напряжениине должно превышать 65% номинального значения.

Напряжение срабатывания электромагнитов включения выключателей сгрузовым и пружинным приводами на постоянном и переменном оперативномнапряжении должно быть не выше 80% номинального значения.

3.7.3.7. У электромагнитов, питающихся переменным током по схемедешунтирования, проверяется ток срабатывания. На основании опыта эксплуатациирекомендуется обеспечивать ток срабатывания токовых электромагнитов не более80% тока срабатывания наиболее чувствительной защиты, действующей на этотэлектромагнит. Поскольку коэффициент чувствительности токовых защит зонеосновного действия в соответствии с ПУЭ должен быть не менее 1,5, томинимальное значение тока, проходящего по обмотке электромагнита при КЗ, должнобыть в 1,5/0,8 = 1,9 раза больше значения его тока срабатывания.Соответственно, при КЗ в зоне резервного действия минимальное значение тока,проходящего по обмотке электромагнита при КЗ, должно быть в 1,2/0,8 = 1,5 разабольше значения его тока срабатывания. За счет этого обычно обеспечивается инеобходимое время его работы.

Одновременно с током срабатывания необходимо проверить падениенапряжения на обмотке токового электромагнита для проверки пригодноститрансформаторов тока, от которого работает электромагнит, и для проверкиконтактов реле, дешунтирующих обмотки электромагнита.

3.7.3.8. Для электромагнитов, работающих от предварительно заряженныхконденсаторов, рекомендуется выполнить следующие условия:

а) действительная емкость конденсатора, от которого работаетэлектромагнит, должна быть в 1,5-2 раза больше емкости срабатыванияэлектромагнита;

б) напряжение срабатывания - минимальное напряжение на конденсаторе,обеспечивающее работу электромагнита при отключенном источнике зарядногонапряжения, должно быть равно примерно 50% нормального.

Такие значительные запасы объясняются следующими причинами:

а) Напряжение срабатывания электромагнитов отключения устанавливаетсяобычно равным 65-70% напряжения питания. Следовательно, после длительногопонижения напряжения питания конденсатор может быть заряжен только до 65-70%нормального напряжения. При таком напряжении и выясняется минимальная емкость,необходимая для срабатывания - емкость срабатывания.

б) При новом включении привод и электромагниты находятся в хорошемсостоянии: смазка не загустела, детали не загрязнены и не заржавели.Сопротивление изоляции между конденсатором и электромагнитом высокое. Занесколько лет эксплуатации до очередного ремонта состояние привода ухудшается,вследствие чего усилие, требующееся от сердечника электромагнита, значительноувеличивается. Кроме того, ухудшается сопротивление изоляции цепей, иувеличивается утечка. Конденсаторы стареют, и емкость их уменьшается.

в) Разряд конденсатора на электромагнит продолжается сотые долисекунды. За это время электромагнит должен успеть сработать и освободитьзапирающий механизм привода. Ухудшение условий работы, несущественное дляэлектромагнитов, питающихся, например, от аккумуляторной батареи, может вызватьотказ электромагнита при питании от конденсатора.

г) Для надежной работы и обеспечения необходимого времени работывыключателя электромагнит должен успеть сработать за время нарастания токаразряда конденсатора. При этом для обеспечения быстрого отключения выключателянеобходимо, чтобы максимальное значение тока разряда значительно превышало токсрабатывания электромагнита.

Исходя из вышеизложенного, необходимо определить минимальное напряжениезаряда блока конденсаторов для четкого срабатывания электромагнита, работающегоот предварительно заряженных конденсаторов. Проверку следует произвести присовместной работе блоков конденсаторов и зарядных устройств с действием наэлектромагнит включения (отключения) по схеме рис. 6 в следующем порядке:

а) отключить 30-50% емкости конденсаторной батареи;

б) зашунтировать контакты реле минимального напряжения зарядногоустройства;

в) подать пониженное напряжение на зарядное устройство для зарядаконденсаторных батарей и после заряда измерить напряжение на конденсаторнойбатарее кратковременным подключением вольтметра с внутренним сопротивлением неменее чем 2 кОм на 1 В;

г) отключить зарядное устройство;

в) подключить к заряженному конденсатору обмотку электромагнита;

г) разрядить конденсаторы и увеличить напряжение на входе зарядногоустройства, если электромагнит не работает или работает нечетко;

Рис. 6. Схема измерения минимального напряжения зарядаконденсатора, необходимого для четкой работы элетромагнита

д) повторить операцию заряда конденсаторов иподключение к ним обмотки электромагнита. Подобные операции произвестинесколько раз до четкого срабатывания электромагнита.

Значение напряжения на выходе зарядного устройства, при которомэлектромагнит четко срабатывает, должно быть не более 260 В (65% номинальногозначения выпрямленного напряжения).

После этого следует подключить отключенную часть конденсаторнойбатареи, расшунтировать реле минимального напряжения зарядного устройства и приноминальном напряжении на батарее опробовать работу электромагнита с цельюубедиться в отсутствии ошибок при восстановлении цепей.

3.7.3.9. Проверка электромагнитов приводов большинства элегазовых ивакуумных выключателей принципиально не отличается от проверки их в приводахмасляных выключателей. Особенности проверки должны быть изложены в заводскихинструкциях.

Особое место занимают вакуумные выключатели с так называемой магнитнойзащелкой (BB-TEL). Длительное включенное состояние этих выключателейобеспечивается за счет остаточной магнитной индукции в магнитной системепривода. Привод снабжен единственным электромагнитом управления, обеспечивающимвключение выключателя при подаче на него напряжения от блока управления,поставляемого комплектно с выключателем. Отключение выключателя происходит приподаче на электромагнит напряжения обратной полярности от предварительнозаряженного конденсатора в блоке управления. Техническое обслуживание такогопривода осуществляется в соответствии с инструкциями фирмы-изготовителя. Внастоящее время не накоплен достаточный опыт эксплуатации таких приводов, вчастности, влияние старения и загрязнения конденсаторов, участвующих в процессевключения, довключения и отключения, влияние износа контактных системпромежуточных реле в блоке управления на надежную работу выключателя.

3.7.4. В соответствии с [14]проверяется надежность работы приводов коммутационных аппаратов в полной схемепри значениях оперативного напряжения 0,9 U_ном на включение и 0,8 U_номна отключение. Количество коммутаций зависит от типа выключателя и такженормируется в [14].При этих же значениях напряжения проверяется надежность работы контакторов иавтоматов многократными включениями и отключениями [14,п. 26.4]. Способы получения пониженного напряжения аналогичны указанным в п. 3.7.3.3. При плановом техобслуживаниинадежность работы привода проверяется при номинальном оперативном напряжении.

3.7.5. Проверяется время включения (отключения) выключателя, времявключения короткозамыкателя и отключения отделителя, время готовности приводадля приводов с механизмом или электрической схемой для повторного включения вцикле АПВ. Время включения и отключения должно соответствовать нормативам,приведенным в [14].

3.7.6. Работы, перечисленные в п. 3.7,выполняются персоналом, которому это вменено в обязанность положениями поразграничению зон обслуживания, по методикам, принятым для данного типакоммутационного аппарата.

3.8. Проверка взаимодействия элементовустройств РЗА

3.8.1. Проверку взаимодействия элементов устройств РЗА следуетпроизводить в целях определения правильности выполнения монтажа, егосоответствия принципиальной схеме устройства РЗА (особенно важно при проверкахтех типовых панелей устройств РЗА, для которых проверка правильности монтажасогласно п. 3.4.4 методом"прозвонки" не производится) и исправности отдельных элементовустройств РЗА.

3.8.2. Проверку взаимодействия следует производить при оперативномнапряжении, равном 80% номинального значения.

Во время проверки взаимодействия по мере срабатывания реле изменяетсяпотребление проверяемого устройства. При недостаточно мощном источнике питанияэто может привести к изменению оперативного напряжения на панели, особенно при простейшейсхеме питания через потенциометр. Например, потребление по оперативным цепямшироко распространенной панели ЭПЗ-1636 колеблется от 110 Вт в режиме дежурствадо 370 Вт в режиме срабатывания. Поэтому в процессе проверки необходимо повозможности использовать низкоомные потенциометры, установки с малым внутреннимсопротивлением, контролировать значение оперативного напряжения и, принеобходимости его корректировать. Фирмы-изготовители в своей документациидолжны давать внешние характеристики испытательных устройств.

3.8.3. В объем проверки взаимодействия элементов устройств входитпроверка взаимодействия всех элементов, изображенных на принципиальнойпроектной схеме, включая оперативные цепи, выходные цепи, цепи сигнализации,резервные выходные цепи. Проверяется надежность отсоединения элементов типовойсхемы, отключенных в соответствии с проектной схемой.

3.8.4. Проверку взаимодействия реле в схемах устройствРЗА, выполненных на базе электромеханических реле, следует производить, какправило, вызывая замыкание и размыкание контактов реле путем непосредственноговоздействия от руки на якорь реле. При необходимости проверки монтажа схемы илив процессе проверки ее отдельных элементов допускается замыкание или размыканиеотдельных контактов реле методами, не нарушающими механическую регулировкуконтактной системы реле. Запрещается в процессе проверки подкладывать подконтакты реле материалы и предметы, которые могут загрязнить контакты реле илинарушить их механическую регулировку. Вызывая необходимые комбинациисрабатываний и возвратов реле, сопоставляют реакции схемы устройства спринципиальной схемой и имитируемыми условиями. Поочередно проверяется действиекаждого из контактов схемы на срабатывание или блокировку элементов схемы.

Проверку взаимодействия сложных устройств РЗА, выполненных на базе ИМС,следует производить путем подачи входных воздействий с помощью блоков тестовогоконтроля, имеющихся в таких устройствах. В отдельных случаях, когда объемопераций, выполняемых блоком тестового контроля, недостаточен для проведенияимитируемых режимов, проверку взаимодействия можно производить путем подачитока, напряжения от посторонних источников на ряды зажимов устройства, путемзамыкания или размыкания контактов устройства. Также допускается вызывать требуемыевоздействия путем подачи сигналов логического нуля (он часто оказываетсясвязанным с корпусом панели) в контрольные точки схемы за исключением тойточки, на которую подан положительный потенциал блока питания. Эту проверкунужно производить с особой осторожностью с тем, чтобы ошибочно не подать сигналлогической единицы, что может привести к повреждению микросхемы. Реакциюустройства следует определять по светодиодной сигнализации, срабатываниюуказательных реле, действию промежуточных реле и с помощью омметра иливольтметра, подключенного на выводах устройства к выходным цепям. Для некоторыхустройств целесообразно на время проверки устанавливать временную перемычку дляподключения выходной группы реле, отключаемой во время тестового опробования.

Взаимодействие микропроцессорных терминалов и функций внутри терминаловпроверяется как с помощью тестового контроля, так и подачей входных токов инапряжений, имитирующих аварийные режимы.

3.8.5. При проверке взаимодействия устройств РЗА выполняются следующиеосновные пункты.

а) Проверяется правильная последовательность работы элементов схемыустройства от пусковых до выходных элементов. В устройствах РЗА имеющихразделение цепей по отдельным фазам, - правильность работы и соответствие фазвходного и выходного воздействий, отсутствие связи между цепями отдельных фазили наличие предусмотренной схемой взаимосвязи.

б) Проверяется отсутствие обходных связей, приводящих к ложномусрабатыванию элементов схемы, которые не должны реагировать на подаваемыевходные воздействия.

в) Проверяется правильность работы схемы в зависимости от состоянияреле направления мощности в устройствах РЗА, имеющих такие реле.

г) Проверяется наличие замедления при срабатывании в устройствах РЗА,действующих с выдержкой времени.

д) Проверяется правильность взаимодействия элементов устройства,относящихся к цепям каждой из ступеней в устройствах РЗА, имеющих несколькоступеней.

е) Проверяется правильность действия различных блокировок, например,блокировки при качаниях, при неисправностях цепей напряжения и др.

ж) Проверяется правильность переключений в цепях тока и напряжения,достоверность маркирования фаз тока и напряжения.

з) Проверяется правильность работы устройства РЗА во всех положенияхпереключающих устройств: ключей, переключателей, накладок, испытательныхблоков, штекерных разъемов, автоматических выключателей, контактных мостиковизмерительных зажимов в случаях, когда с их помощью выставляется режим работысхемы. В последнем случае следует обратить внимание на надежность фиксации отключенногоположения контактных мостиков. Учитывая ненадежность контактных мостиковизмерительных зажимов, не рекомендуется использовать измерительные зажимы дляизменения режима работы схемы.

и) Проверяется правильность подключения выводов обмоток (соблюдениеполярности) на промежуточных реле с несколькими обмотками, правильность работыреле по цепям основной и удерживающих обмоток.

к) Проверяется правильность и полнота содержания надписей подпереключающими устройствами, реле, блоками, комплектами в соответствии собозначениями проектной схемы и диспетчерскими наименованиями первичногооборудования.

л) Проверяется соответствие положения переключателя уставоквыставленной метке (например, для защит обходных выключателей).

м) Проверяется надежность отстройки промежуточных реле, обмотки которыхвключены через добавочные резисторы, от срабатываний, не предусмотренных схемой(по цепям удерживания), надежность удерживания реле через добавочные резисторы.

н) Проверяется четкость и стабильность срабатывания промежуточных реле,отсутствие "зависаний" якоря реле.

о) Проверяется эффективность работы и правильность включенияискрогасительных контуров, если это возможно оценить по поведению контактов.

п) Проверяется правильность работы устройств сигнализации: табло, светодиодов,указательных реле.

р) Проверяется правильность включения цепей, содержащих разделительныедиоды в оперативных цепях, в цепях сигнализации и выходных цепях. Следуетизмерить с помощью омметра сопротивления резисторов (если они предусмотренысхемой) в цепях выходных контактов и в цепях сигнализации устройства. С помощьювольтметра следует проверить значение напряжений в цепях аналоговых выходныхсигналов, например, при использовании бесконтактных схем управлениякоммутационными аппаратами.

с) Проверяется правильность работы схемы сигнализации при действиимаксимального количества сигналов, цепи которых включаются параллельно однадругой.

т) Проверяется обеспечение однократности действий устройства, например,АПВ, а также выполняется ориентировочная оценка времени повторной готовностиустройства к работе.

у) Проверяется отсутствие ложных срабатываний устройства при подаче иснятии оперативного напряжения, при возникновении помех, вызванных коммутациямиотдельных элементов с большой индуктивностью проверяемого и других(расположенных вблизи проверяемого) устройств РЗА, а также из-за наводок нажилах контрольных кабелей при операциях с выключателями и разъединителями.Следует обратить внимание, что при проверке взаимодействия микропроцессорныхустройств и устройств на ИМС неправильные действия, вызываемые помехами, невсегда выявляются. Поэтому вопросы электромагнитной совместимости такихустройств должны решаться тщательной проверкой принятых проектных решений ипроверкой электромагнитной обстановки на объекте, что особенно важно при заменеэлектромеханических устройств на микропроцессорные в действующих объектах.

ф) Проверяется обеспечение полноты имитируемых режимов для проверкивсех элементов устройства, изображенных на принципиальной схеме.

х) Проверяется снятие напряжения с группы выходных реле при переводеустройства РЗА в режимы ВЫВОД и ПРОВЕРКА.

Перечисленными основными пунктами проверка взаимодействия неисчерпывается и может быть дополнена при предварительном анализе проверяемойсхемы.

3.8.6. Проверку взаимодействия элементов схемы управлениякоммутационными аппаратами следует производить в следующем порядке.

3.8.6.1. Предварительно необходимо опробовать взаимодействие элементовсхемы без воздействия на коммутационный аппарат. Для этого необходимо временноразомкнуть цепи электромагнитов управления (размыканием разъемовэлектромагнитов, отключением автоматического выключателя в цепи электромагнитавключения масляного выключателя и т.п.). Можно также ограничить токи,протекающие по обмоткам, путем ввода добавочного резистора, если это не сложно,в цепь, соединяющую общую точку обмоток электромагнитов с отрицательным полюсомисточника оперативного напряжения. Для схем управления воздушным выключателемэто удобно выполнить путем размыкания контакта манометра, разрешающегоуправление выключателем.

При опробовании цепей управления коммутационными аппаратами следуетобратить особое внимание на проверку следующих цепей:

а) действие защиты от непереключения фаз выключателя (для выключателейс пофазными приводами) на отключение выключателя и на размыкание цепи обмотокэлектромагнитов при имитации неполнофазного включения (отключения) выключателя;

б) правильность взаимного включения основной и удерживающих обмотокреле блокировки по давлению;

в) наличие подхвата импульса, подаваемого на электромагниты,необходимого для предотвращения повреждения контактов реле и ключей;

г) обеспечение завершения операции при снижении давления ниже уставкиблокировки в процессе операции.

3.8.6.2. Восстановить цепи обмоток электромагнитов управления ипроверить:

а) отключение и включение аппарата от устройств дистанционногоуправления (ключей, кнопок), а также от всех предусмотренных схемой реле защитыи автоматики;

б) действие блокировки по давлению воздуха при фактическом снижении давленияна выключателе ниже уставок;

в) действие блокировки от многократных включений;

г) работу выключателей во всех режимах автоматического повторноговключения (ТАПВ, БАПВ, УТАПВ, ОАПВ). Имитацию режимов ОАПВ удобно производить спомощью схемы, приведенной на рис. 7, если отсутствует установка ЭУ 5001. Вэтой схеме к токовым цепям избирателей проверяемой фазы выключателя черезразмыкающий контакт реле KL (серии РП 251) подводится ток, достаточный длясрабатывания избирателя, затем нажатием кнопки SB на время, превышающее времяцикла ОАПВ, производится кратковременный пуск схемы ОАПВ.

При недостаточной мощности регулировочного устройства, понижающегооперативное напряжение до значения, равного 0,8 U_ном, проверкивзаимодействия при подключенных электромагнитах управления производятся приноминальном значении оперативного напряжения.

Рис. 7. Схема для опробования ОАПВ

3.8.7. Отыскание неисправностей, выявленных приопробовании взаимодействия устройства, удобно производить, измеряя напряжения вразличных точках проверяемой цепи высокоомным вольтметром. Измерения могутпроизводиться по отношению к земле (рис. 8), если устройство подключено к сетис включенным устройством контроля изоляции, или по отношению к одному изполюсов источника оперативного напряжения, определяя при этом место обрыва илиложную цепь. В обоих случаях по полярности измеренного напряжения определяют,со стороны какого полюса источника оперативного напряжения, имеет место разрывили ложная цепь.

Рис. 8. Схема отыскания неисправности с помощьювольтметра

На практике вместо вольтметра используют иногда бытовые индикаторынапряжения, в которых установлена неоновая лампа с удлиненным газоразряднымпромежутком, например, ВМН-2. В этом случае знак измеряемого напряженияопределяется по свечению одного из электродов. Предварительно индикатормаркируют, подключая его к источнику с известной полярностью. Способ неприменимпри переменном оперативном напряжении.

Отыскание неисправностей в схеме может быть также выполнено приотключенном оперативном напряжении с помощью "прозвонки",подключаемой по схеме, приведенной на рис. 9.

Рис. 9. Отыскание неисправности в схеме с помощью «прозвонки»

В этом случае, временно устанавливая перемычки 1, шунтирующие обмоткиаппаратуры или заземляющие перемычки 2 в различных местах устройства, например,начиная с середины цепи, и в необходимых случаях размыкая или замыкая контактыреле, включенных в проверяемую цепь, можно быстро определить место разрыва илиложную цепь. Этот способ менее надежен и удобен, поэтому рекомендуется киспользованию лишь в случае, когда отыскание неисправности с помощью вольтметране приводит к желаемым результатам.

После выявления неисправности следует повторить проверкувзаимодействия, поскольку в процессе отыскания неисправности могут бытьоставлены излишние перемычки или разрывы цепей.

3.9. Проверка временных характеристикустройств РЗА в полной схеме

3.9.1. Временные характеристики устройства РЗА определяются путемизмерения времени действия устройства по каналам срабатывания отдельных функциональныхузлов (отдельных видов и ступеней защит, устройств, блокировок и др.), входящихв состав устройства. Характеристики снимаются с учетом взаимодействия устройствмежду собой при подаче на вход устройства аварийных или пусковых параметроврежима (тока, напряжения, замыкания или размыкания контактов других устройств,воздействующих на вход проверяемого устройства РЗА и др.).

3.9.2. Полное время действия устройств следует измерять согласно п. 3.6.14.

3.9.3. Проверку временных характеристик следует производить отпостороннего источника тока и напряжения при полностью собранных цепяхустройств, закрытых кожухах реле, установленных и зафиксированных модулях, приноминальном оперативном напряжении.

Для проверки удобно использовать комплектные устройства, например,У5053 (ЭУ5001) или современные устройства РЕТОМ-51, "Уран 1, 2" идругие, обеспечивающие необходимые режимы проверки. Устройства, предполагающиефизическое воспроизведение аварийных процессов по математическим программам,разрабатываемым для конкретных типов устройств РЗА, предпочтительнее. Дляизмерения интервалов времени следует пользоваться встроенным или выноснымэлектросекундомером (миллисекундомером).

3.9.4. При проверке временных характеристик сложных устройств РЗА напроверяемое устройство РЗА, как правило, должно быть предварительно поданопеременное симметричное напряжение, соответствующее нормальному режиму (ток,соответствующий току нагрузки, на устройство обычно предварительно не подается).Затем одновременно с запуском секундомера на устройство подаются сочетаниятоков и напряжений, имитирующие различные режимы КЗ (однофазные, двухфазные,трехфазные) различной удаленности в зоне действия устройства или его отдельныхступеней, вне зоны, в начале защищаемого участка, "за спиной" (длязащит линий - на шинах подстанции), а также другие режимы, при которых можетпроявляться правильное или неправильное поведение устройства РЗА, например, присбросе обратной мощности, снижении переменного напряжения до нуля приотсутствии тока и т.п. Объем имитаций определяется соответствующимиинструкциями и методическими указаниями для конкретных видов защит.

3.9.5. При проверках времени срабатывания (или возврата) устройств РЗАс характеристиками времени действия, зависящими от кратности подводимыхпараметров, должно быть проверено несколько точек этих характеристик всоответствии с заданными при расчете уставок требованиями. Если от устройствтакая зависимость не требуется, проверки должны проводиться при подведениитаких кратностей, которые соответствовали бы расчетным значениям параметров приКЗ.

Эти кратности должны соответствовать приведенным ниже.

а) Для защит максимального действия должны подаваться кратности,соответствующие 0,9 и 1,1 уставки срабатывания для контроля несрабатываниязащиты в первом и срабатывания во втором случаях; для контроля времени действия- ток или напряжение, равные 1,3 уставки срабатывания.

Для дифференциальных защит ток подается поочередно в каждое из плечзащиты.

Для токовых направленных защит подается номинальное переменноенапряжение с фазой, обеспечивающей срабатывание органа направления мощности.При этом поданная мощность должна превышать мощность срабатывания органа неменее чем в 2-3 раза.

б) Для защит минимального действия должны подаваться кратности,соответствующие 1,1 и 0,9 уставки срабатывания для контроля несрабатываниязащиты в первом и срабатывания во втором случаях; для контроля времени действия- ток или напряжение, равные 0,8 уставки срабатывания. Для токовых защит спуском минимального напряжения должны подаваться кратности, соответствующиекомбинациям пп. а и б.

в) Для многоступенчатых дистанционных защит временную характеристикуследует снимать для сопротивлений, равных 0,5Z₁; 0,9Z₁; 1,1Z₁; 0,9Z₂;1,1Z₂; 0,9Z₃; 1,1Z₃ и т.д. Регулировку выдержки времени второй, третьей иследующих ступеней следует производить при сопротивлениях, равныхсоответственно 1,1Z₁ и т.д. Регулировку выдержки времени в первойступени (при необходимости) следует производить при сопротивлении, равном 0,5Z₁Кроме времени срабатывания следует измерить длительность сработанного состояниязащиты в случае работы по "памяти" при имитации близких КЗ в"мертвой зоне".

При проверках временных характеристик необходимоизмерять время действия отдельных ступеней защиты по цепи ускорения. Этиизмерения производятся при подведении к защите тех же кратностей тока инапряжения что и при контроле (регулировке) времени действия.

Если выполняется пуск УРОВ от проверяемой защиты, необходимо измеритьвремя замкнутого состояния выходных реле защиты, которое должно быть меньшевремени срабатывания УРОВ во избежание его неправильного действия.

3.9.6. Следует измерить время повторной готовностивсех элементов схемы, невозврат которых может привести к отказу или излишнейработе устройств РЗА.

3.9.7. Проверку и регулировку временных характеристик следуетпроизводить с учетом имеющего место разброса временных параметров (п. 3.6.12, б).

3.9.8. После проверки временных характеристик не следует производитьработы, в результате которых может нарушиться целостность проверенных цепей иработоспособность устройства, например, изменять положение переключателейуставок, вынимать блоки из разъемов, отсоединять проводники и т.п.

3.10.Проверка взаимодействия проверяемого устройства РЗА с другими устройствами РЗЛи коммутационными аппаратами

3.10.1 Перед вводом устройства РЗА в работу (или перед проверкой поднагрузкой, если она будет производиться) следует произвести проверкувзаимодействия устройства РЗА с другими устройствами РЗА и коммутационнымиаппаратами для проверки работоспособности устройств РЗА, коммутационныхаппаратов и правильности функционирования оперативных цепей, связывающих ихмежду собой в единый комплекс. Проверка производится при новом включении илипосле технического обслуживания, связанного с работой в оперативных цепях, прикотором эти цепи могли оказаться нарушенными. В последнем случае проверяются покрайней мере те цепи, которые могли оказаться нарушенными в процессе работы.

3.10.2. Проверку взаимодействия устройств РЗА следует производить, какправило, на выведенных из работы устройствах РЗА и разобранных разъединителямисхемах первичных соединений коммутационных аппаратов. Проверку взаимодействия вэтом случае следует производить в следующем порядке.

а) При снятом с устройств и коммутационных аппаратов оперативномнапряжении подсоединяются кабельные связи между устройствами РЗА икоммутационными аппаратами, с предварительной проверкой их изоляции (илипроверкой изоляции устройства РЗА в полностью собранной схеме) согласно п. 3.5.

б) На устройства РЗА подается номинальное оперативное напряжение.

в) Производится проверка взаимодействия непосредственным воздействиемодного устройства на другое для каждой цепи с учетом требований, изложенных впп. 3.8.4-3.8.7. При проверке взаимодействия следует учитыватьположение коммутационных аппаратов и реле, блок-контактов, фиксирующих этоположение. Проверку в необходимых случаях следует производить при включенном иотключенном положении коммутационных аппаратов, а если такой возможности нет,размыканием или замыканием блок-контактов коммутационных аппаратов.

Для сложных устройств РЗА выполненных на базе ИМС, илимикропроцессорных устройств РЗА в случаях, когда имитация проверяемых режимовзатруднена, допускается проводить проверку взаимодействия, устанавливаяперемычки в выходных цепях на рядах выводов устройств РЗА при условии, чтопредварительно на этих выводах были проверены выходные воздействия устройства.

г) Подается оперативное напряжение на коммутационные аппараты иопробуется действие устройства РЗА на отключение, включение, в том числе АПВ. Действиегазовой защиты должно быть опробовано на отключение выключателей (или другиекоммутационные аппараты) путем непосредственного воздействия на газовые реле.

При невозможности опробования действия устройства РЗА непосредственнона другие устройства РЗА и коммутационные аппараты следует произвести этоопробование косвенным способом, например, на вольтметр при соответствующемположении коммутационного аппарата.

3.10.3. Подключение кабельных связей проверяемого устройства и проверкуего взаимодействия с включенными в работу устройствами РЗА следует производитьпри номинальном оперативном напряжении в следующей последовательности:

а) проверить отсутствие подсоединения на рядах зажимов устройств РЗАцепей связи с проверяемым устройством;

б) проверить отсутствие (наличие) сигналов на соответствующих зажимахпроверяемого устройства;

в) подсоединить цепи связи с другими устройствами на рядах зажимовпроверяемого устройства, предварительно проверив "прозвонкой"правильность маркировки жил и их изоляцию (п. 3.5);

г) проверить запуск проверяемого устройства от воздействия другихустройств по цепям связи с ними подачей сигналов на жилы кабелей со стороныдругих устройств;

д) проверить исправность цепей воздействия проверяемого устройства надругие устройства путем измерения сопротивления (напряжения) между жиламикабелей со стороны других устройств;

е) подготовить цепи управления коммутационными аппаратами, проверитьотсутствие сигналов от проверяемого устройства на цепи отключения (включения)коммутационных аппаратов, подсоединить цепи связи проверяемого устройства скоммутационными аппаратами;

ж) проверить отсутствие (наличие) сигналов от проверяемого устройствана жилах остальных кабелей со стороны других устройств;

з) подсоединить цепи связи проверяемого устройства к выводам другихустройств;

и) произвести с разрешения оперативного персонала опробование действияцепей отключения (включения) каждого вводимого в работу устройства РЗА накоммутационные аппараты и на другие устройства РЗА, посредством которыхпроизводится отключение (включение) коммутационных аппаратов, например, УРОВ,дифференциальной защиты шин, устройства АПВ.

При наличии разделения цепей отключения по фазам должны быть опробованыцепи отключения каждой фазы коммутационного аппарата. Если выключатель имеетдва отключающих электромагнита, также должны быть опробованы цепи отключения накаждый электромагнит отдельно.

3.10.4. Проверка взаимодействия устройств, реализация действия которыхпроисходит на других энергообъектах, например, с использованием ВЧ каналовустройств релейной защиты и противоаварийной автоматики, должна выполняться попрограммам (п. 2.1). Проверка производится под контролемслужб РЗА, в управлении которых находятся устройства, взаимодействие которыхпроверяется.

3.10.5. Проверка взаимодействия устройств РЗА с АСУ ТП выполняется попрограммам с участием всех заинтересованных служб: РЗА, АСУ, диспетчерскойслужбы и службы связи. Это взаимодействие частично может проверяться в процессеналадки устройства РЗА. В частности, отображение на мониторах оперативногоперсонала положения коммутационных аппаратов, отключения их от защиты,срабатывания аварийной сигнализации, срабатывания указательных реле и т.п.может проверяться в процессе вышеописанной проверки взаимодействия элементовустройства РЗА и проверки характеристик устройства РЗА в полной схеме.

3.10.6 После проверки действия проверяемого устройства на коммутационныеаппараты работы в оперативных цепях не должны производиться.

3.11.Проверка правильности сборки токовых цепей и цепей напряжения вторичным током инапряжением

3.11.1. Перед проверкой устройств РЗА первичным током и напряжением вряде случаев целесообразно проверять правильность прохождения токов через всеустройства РЗА и правильность подаваемых на устройства РЗА напряжений путемподключения посторонних источников к проверяемым вторичным цепям тока инапряжения. Это целесообразно в случаях, когда имеется сомнение в правильностисборки схемы токовых цепей или цепей напряжения, или есть необходимость в ихпредварительной проверке для ускорения последующих этапов работы.

3.11.2. Правильность сборки токовых цепей следует проверять, подключаяпоочередно однофазный источник тока к выводам сборки трансформаторов тока или квыводам ближайшего к трансформаторам тока устройства РЗА между каждым фазным инулевым проводами (рис. 10) или между фазными проводами, в случае сборкивторичных обмоток трансформаторов тока в треугольник. Вполне можно использоватьи трехфазный источник, если это позволяет испытательное устройство. Припроверке первичная обмотка трансформаторов тока не должна быть замкнута.

Рис. 10. Схема проверки правильности сборки токовых цепейоднофазным вторичным током

В процессе проверки следует контролировать протекание токов черезкаждое из устройств РЗА (на входных зажимах устройств) по тем фазным и нулевымпроводам, к которым подключен источник тока, и отсутствие тока (точнее, весьмамалое его значение) в остальных проводах и обмотках. Могут контролироватьсятакже токи намагничивания, протекающие по вторичным обмоткам трансформаторовтока. Измерение токов производится токоизмерительными клещамивольтамперфазометра, например, прибора ВАФ-85, "Парма ВАФ-А", или"РЕТОМЕТР" производства "НПП Динамика" или любого другого,имеющегося в наличии (далее для краткости - ВАФ). Если используются нагрузочныеустройства без разделительного (нагрузочного) трансформатора Т, следуетотключить проводник, заземляющий токовые цепи.

Если в наличии имеется однофазный источник тока, поочередно проверяютсяцепи, подключенные к каждой из обмоток трансформаторов тока. Если используетсятрехфазный источник симметричных токов, можно проверить одновременно токи вовсех фазах токовых цепей подключенных устройств защиты и даже снять векторнуюдиаграмму токов.

Подключив амперметр А и вольтметр V (см. рис. 10) при этой проверке,можно определить также сопротивление нагрузки токовых цепей. Если источникподключен в непосредственной близости к трансформаторам тока, измеренноесопротивление нагрузки позволяет рассчитать токовую погрешность трансформаторовтока при расчетных видах коротких замыканий.

3.11.3. Правильность сборки цепей напряжения следует проверять путемподачи напряжения от источника симметричного трехфазного напряжения созначением подводимого линейного напряжения 100 В к одному из устройств РЗА врелейном зале (или в другом месте) с тем порядком чередования фаз, которыйпредусмотрен схемой цепей напряжения и проверки. При этом проверяетсясохранение этого порядка чередования фаз во всей схеме цепей напряжения.Источник напряжения не должен иметь гальванической связи с землей.Автоматические выключатели и рубильники в цепях трансформатора напряжениядолжны быть отключены. Временно устанавливается дополнительное заземление цепейнапряжения после коммутационных аппаратов за исключением случаев, когдазаземление установлено на щите управления. Заземляется фаза В цепей напряженияили нуль, если на объекте старого типа нормально предусмотрено заземление нуля.Поочередно или одновременно в обе схемы, если позволяет схема источника,подаются напряжения в цепи "звезды" и "разомкнутоготреугольника". При этом прибором ВАФ измеряются значения напряжений навсех устройствах РЗА, и на выводах автоматических выключателей трансформаторовнапряжения определяется чередование фаз. Чередование фаз напряжения наустройствах РЗА должно быть такое же, как и на источнике. При определениипорядка чередования фаз напряжения в цепях "звезды" вывод В прибораВАФ присоединяется к земле, если в проектной схеме объекта заземлена фаза В, авыводы А и С - к цепям напряжения с одноименной маркировкой. При проверке схемыцепей "разомкнутого треугольника" от источника напряжения, собранногов схему "звезды" с нулевым проводом, следует установить соответствиемежду выводами источника напряжения, например, А, В, С, 0 и цепями"разомкнутого треугольника", например, Н, К, И, Ф. При заземлениивывода В прибора ВАФ и подключении его выводов А и С к цепям с маркировкой"Н" и "И" прибор должен показать то же чередование, что ина источнике (А, В, С). Следует иметь в виду, что при наличии в цепяхнапряжения "разомкнутого треугольника" аппаратуры с термическинеустойчивыми обмотками напряжения, например, реле мощности типов РБМ-78,РБМ-278, они должны быть на время проверки в вышеуказанном случае исключены изсхемы цепей напряжения на испытательных блоках или рядах зажимов устройстваРЗА.

3.11.4. При проверках, указанных в пп. 3.11.2, 3.11.3, следуетфиксировать работу измерительных щитовых приборов и избегать их зашкаливания.

3.12. Проверка устройств РЗА первичным токоми напряжением

3.12.1. Проверку устройств РЗА первичным током и напряжением следуетпроизводить для окончательной проверки исправности и правильности подключенияустройств РЗА к цепям тока и напряжения и самих трансформаторов тока инапряжения. В ряде руководств по вводу в работу микропроцессорных устройств РЗАтакая проверка зачастую не рассматривается. Это не должно служить основаниемдля отказа от такой проверки, поскольку в данном случае фактически проверяетсяне само устройство, а цепи подключения устройства к измерительнымтрансформаторам тока и напряжения.

3.12.2. Проверку следует производить при подаче тока и напряжениянепосредственно в первичные обмотки трансформаторов тока и напряжения. Проверкатоковых защит может осуществляться либо подачей токов от постороннегоисточника, либо током нагрузки. Проверка более сложных защит осуществляется,как правило, током нагрузки и рабочим напряжением.

3.12.3.Для простых дифференциальных и ненаправленных максимальныхтоковых защит проверка от постороннего источника тока может быть окончательной,и после нее эти защиты могут вводиться в работу.

Для других устройств РЗА эта проверка может быть выполнена с цельюпредварительной проверки исправности цепей тока, .устройств РЗА и измерительныхтрансформаторов тока.

3.12.4. Проверку устройств РЗА током нагрузки и рабочим напряжениемследует производить в следующих случаях:

а) если в защитах есть органы, питающиеся одновременно оттрансформаторов тока и напряжения;

б) когда проверка устройства РЗА производится без отключения силовогооборудования, на котором оно установлено;

в) когда проверка первичным током нагрузки и рабочим напряжениемвыполняется более просто и с меньшей затратой времени, чем проверка отпостороннего источника;

г) при необходимости двусторонней проверки устройств РЗА линий.

3.12.5 Для того, чтобы во время проверки не нарушить токовые цепи,измерения токов следует производить с помощью специальных токоизмерительныхклещей, имеющихся в вольтамперфазометрах, например, в приборах ВАФ-85,РЕТОМЕТРАХ производства НПП "Динамика", приборах "ПармаВАФ-А" производства ООО "Парма" и др. Малые токи, например токинебаланса, токи, протекающие в нулевом проводе вторичных цепей трансформаторовтока при симметричной нагрузке, и прочие измеряются с помощью миллиамперметров,подключаемых к измерительным зажимам панелей защиты с соблюдением правилбезопасности при работе в токовых цепях или к выводам испытательных блоков.Векторные диаграммы токов при малых токах нагрузки и недостаточнойчувствительности имеющихся в наличии приборов снимаются способами, указанными вп. 3.12.14.

3.12.6. Во избежание коротких замыканий все переключения в цепяхнапряжения проверяемого устройства РЗА при проверке рабочим напряжением должны,как правило, производиться с помощью контрольных штекеров испытательных блоковлибо при снятом напряжении с устройства РЗА.

3.12.7. Непосредственно перед проверкой устройств РЗА первичным током инапряжением следует произвести:

а) осмотр аппаратуры устройств РЗА и рядов зажимов;

б) проверку целостности токовых цепей путем измерения их активногосопротивления;

в) проверку изоляции цепей тока и напряжения в соответствии с п. 3.5;

г) проверку наличия заземления в цепях тока, напряжения и т.п.;

д) установку накладок, переключателей, крышек испытательных блоков идругих переключающих устройств в положения, при которых исключается воздействиепроверяемого устройства на другие устройства и коммутационные аппараты.

В отдельных случаях цепи воздействия на коммутационные аппараты могутне отключаться, если схема первичных соединений допускает одновременноеопробование отключения коммутационных аппаратов и это предусмотрено программой.

3.12.8. При проверке устройств РЗА от постороннегоисточника ток к первичным обмоткам трансформаторов тока может подаватьсяразными способами, указанными ниже.

3.12.8.1. Одним из способов является проверка от однофазных нагрузочныхустройств, например, РЕТ-3000 производства НПП "Динамика". Схемыпроверки для разных соединений трансформаторов тока приведены на рис. 11.Первичный ток от любого достаточно мощного нагрузочного устройства подаютпоочередно на каждый трансформатор тока или на два, или три последовательновключенных трансформатора тока в зависимости от схемы соединенийтрансформаторов тока и увеличивают до тех пор, пока ток во вторичных цепяхтрансформаторов тока не достигнет 10-20% номинального значения токатрансформаторов тока. Измеряя токи во вторичных цепях, проверяют исправностьтоковых цепей, правильность их соединения и правильность установленногокоэффициента трансформации трансформаторов тока.

Рис. 11. Схема проверки максимальныхтоковых защит первичным током от однофазного источника тока:

а - в «полнуюзвезду» при подаче тока в одну фазу; б - «на разность токов»; в - в «неполнуюзвезду»; г - «полную звезду» при подаче тока в три фазы

При этом в схеме "полной звезды" (рис. 11,а) значения токов в фазном проводе проверяемого трансформатора тока и нулевомпроводе должны быть практически равны между собой. В схеме "на разностьтоков" (рис. 11,б) значение тока, поступающего в защиту, должно быть в двараза больше токов, протекающих во вторичных обмотках трансформаторов тока. Всхемах "неполной звезды" (рис. 11, в) и "полной звезды"(рис. 11, г) значения токов в фазных проводах должны быть одинаковыми, азначение тока в нулевом проводе должно быть равно сумме токов, протекающих вфазных проводах.

После проверки исправности токовых цепей, если позволяет мощностьисточника, значение тока следует увеличивать до момента срабатывания защиты.Именно такой способ используется для проверки защит прямого действия.

От однофазного источника могут быть проверены также схемыдифференциальных защит крупных двигателей (рис. 12).

Рис. 12. Схема проверки дифференциальной защитыпервичным током от однофазного источника тока

Проверку следует производить поочередно для каждойфазы двигателя. При проверке обмотка проверяемой фазы двигателя должна бытьзакорочена, а испытательное устройство подключено таким образом, чтобыобтекались током оба трансформатора тока проверяемой фазы (имитация КЗ вне зоныдействия защиты). Значения токов, измеренных в фазном и нулевом проводах,должны быть одинаковы (при равных коэффициентах трансформации трансформаторовтока), а в дифференциальном проводе - равны нулю. Целостность проводовдифференциальной цепи следует проверять при подсоединении одного из проводовисточника тока к точке К, расположенной в зоне действия защиты, или, если втоковых цепях установлены испытательные блоки, - снятием рабочей крышки блока водном из плеч дифференциальной защиты (в режиме имитации КЗ вне зоны).

3.12.8.2. Другим способом проверки устройств РЗА является проверка оттрехфазного источника питания. Этот способ применяется для проверки продольныхдифференциальных, максимальных токовых защит и других устройств РЗАтрансформаторов, автотрансформаторов, двигателей, генераторов и блоковгенератор-трансформатор. Этот метод следует применять для проверки мощныхсетевых трехобмоточных трансформаторов (автотрансформаторов), когда от обмоткинизкого напряжения питаются только собственные нужды подстанции, и в этом плечепри включении под рабочее напряжение не будет достаточного значения тока дляпроверки дифференциальной защиты.

Схема проверки защит трансформатора приведена на рис. 13.

Рис. 13. Схема проверки защит трансформатора первичнымтоком от трехфазного источника

Со стороны низкого напряжения трансформатора следует установитьиспытательную трехфазную закоротку, а со стороны высокого напряжения податьтрехфазное напряжение от сети 0,4; 3-10 кВ или от другого трансформатора.Источник питания подключается обычно со стороны высокого напряжениятрансформатора для того, чтобы можно было использовать источник меньшеймощности, чем при включении источника со стороны низкого напряжениятрансформатора.

Значение испытательного тока (I_исп), в амперах, проходящего через трансформатор отисточника пониженного напряжения, следует определить по формуле:

                                                                 (7)

где I_ном - номинальный ток проверяемого трансформатора, А;

U_исп - напряжение источника пониженного напряжения, кВ;

U_ном - номинальное напряжение проверяемого трансформатора состороны подключения источника пониженного напряжения, кВ;

U_к - напряжение короткого замыкания проверяемоготрансформатора (той пары обмоток, которая участвует в проверке), %.

При использовании в качестве источника питания другого трансформатораего необходимая мощность S_исп, кВ·А, может быть подсчитана поформуле:

                                                            (8)

где U_исп - номинальное напряжение испытательноготрансформатора со стороны обмотки, подключаемой к проверяемому трансформатору,кВ;

S_ном, U_к - номинальные мощностьи напряжение короткого замыкания проверяемого трансформатора соответственно,кВ·А и %;

U_ном - номинальное напряжение проверяемоготрансформатора со стороны обмотки, к которой подключается испытательныйтрансформатор, кВ.

Проверку рекомендуется производить в следующемпорядке.

а) Необходимо подобрать источник питания (по мощности и напряжению),место его подключения (с какой стороны испытуемого трансформатора) и рассчитатьзначения первичных и вторичных токов. По значению первичного тока выбратьсечение подводящего кабеля и закоротки, а также оценить, допустим ли режимиспытания для источника питания. Рекомендуется в качестве источника питанияприменять трансформаторы, отключение которых не может вызвать нарушенияэлектроснабжения.

б) При подключении к источнику питания необходимо обеспечить защиту откороткого замыкания в подводящем кабеле.

в) По значениям вторичных токов следует оценить возможность получениядостоверных результатов проверки.

При достаточных значениях вторичных токов следует измерить токи инапряжения небалансов дифференциальных защит, фильтров тока прямой, обратной инулевой последовательностей, снять векторную диаграмму вторичных токов. Приснятии векторной диаграммы опорное напряжение, подаваемое на прибор ВАФ, должнобыть синхронным с напряжением сети пониженного напряжения. Это напряжение можетбыть взято от вторичных цепей трансформаторов напряжения или непосредственно оттрехфазной сети с линейным напряжением 220-380 В.

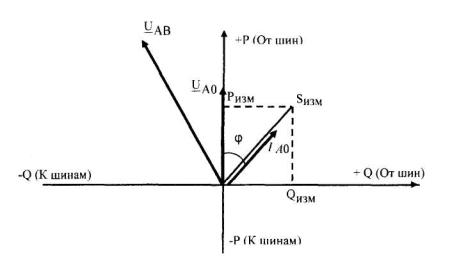

Измерение углов между векторами токов в измеряемых цепях можнопроизвести также с помощью двухлучевого осциллографа и двух токоизмерительныхклещей прибора ВАФ. В этом случае осциллографом измеряются утлы междунапряжением на выходах токоизмерительных клещей. Двое клещей первоначальноподключают в цепь одного и того же провода одинаковой полярностью исоответствующим образом к входам осциллографа, чтобы на экране две синусоидысовпадали по фазе, затем одни клещи поочередно переносятся в цепь двух другихфаз токовых цепей, а другие клещи остаются на прежнем месте. При этомопределяются углы сдвига фаз между векторами токов по отношению к вектору токав цепях первой фазы.

При правильно собранных токовых цепях значения токов в фазных проводахдолжны быть равны:

                                                                             (9)

,                                                                            (10)

где I_2зв, I_2Δ - токи, протекающие в фазных проводах вторичных цепейтрансформаторов тока, соединенных соответственно в "звезду" и"треугольник", А;

I_1зв, I_1Δ - токи, протекающие в первичных обмоткахтрансформатора тока, А.

К_тт - коэффициент трансформации трансформаторов тока.

Токи небаланса, измеряемые миллиамперметром в дифференциальных инулевом проводах, должны быть близки к нулю и не превышать расчетных токовнебаланса более чем на 20-30%. При поочередном снятии крышек испытательныхблоков измеряются токи в дифференциальных проводах. Они должны быть равны токамв фазных проводах того плеча защиты, вторичные цепи которого остаются в работе.Равенство токов выполняется при отсутствии токовых отсоединений и закорачиванийв сторону трансформаторов тока соответствующих цепей на рядах зажимовустройства РЗА.

Защиты двигателей высокого напряжения могут быть проверены оттрехфазного нагрузочного устройства при закороченных обмотках статора или приподключении обмотки статора к сети пониженного напряжения, например, 380 В призакороченных и заземленных обмотках ротора (для двигателей с фазным ротором).

От трехфазного источника может быть проверена также правильность сборкицепей напряжения. В этом случае закоротки не устанавливаются, к первичнымобмоткам трансформаторов напряжения подводится пониженное трехфазноенапряжение, а во вторичных цепях трансформаторов напряжение вольтметром(милливольтметром) снимается потенциальная диаграмма и затем методом засечекстроится векторная диаграмма, по которой определяется правильность сборки схемы(п. 3.12.11).

3.12.8.3. Проверку защит генераторов и блоков генератор-трансформаторудобно выполнять в процессе пусковых испытаний, во время которых производитсяснятие характеристик КЗ и XX.

Трехфазная закоротка (должна быть рассчитана на номинальный токгенератора) устанавливается на выводах генератора, если он работает на сборныешины, или на стороне высокого напряжения повышающего трансформатора, еслигенератор работает в блоке с трансформатором. При этом если в цепи протеканияпервичного тока КЗ от генератора находятся выключатели, необходимо принятьмеры, предотвращающие их отключения во время проверки, а в цепях возбуждениягенератора принять меры, предотвращающие повышение напряжения в статорегенератора при обрыве цепи протекания тока КЗ.

Постепенно повышая ток возбуждения генератора, увеличивают ток КЗ дозначения, достаточного для проверки устройств РЗА. Проверку правильности сборкитоковых цепей защит можно начинать уже с момента достижения генератором болееили менее устойчивых частот вращения, если устанавливаются вторичные токи,достаточные для проверки защит. Окончательную проверку токовых защит можнопроводить непосредственно во время опыта КЗ, когда генератор работает приноминальной частоте вращения и с номинальным током. Можно также предварительноснять векторные диаграммы токов, если имеется прибор ВАФ, который можетизмерять утлы сдвига фаз относительно опорного тока.

Цепи напряжения возбужденного генератора проверяются также при пусковыхиспытаниях во время снятия характеристики XX.

Таким же способом можно проверять устройства РЗА трансформаторов илиний электропередачи, когда имеется возможность выделить генератор дляпроверки из защит.

Устройства РЗА генератора могут быть также проверены при вращенииневозбужденного генератора валоповоротным устройством при установленнойтрехфазной закоротке в цепях статора (или за блочным трансформатором) согласно[9].

3.12.9. В случаях, когда проверка устройств РЗА от постороннегоисточника проводилась малыми токами, недостаточными для достоверной оценкиправильности включения устройства РЗА следует после включения оборудования поднагрузку произвести проверку устройств РЗА в полном объеме согласно п. 3.12.10.Если же токи были достаточны, и проверка производилась от трехфазного источникапитания, допустимо ограничиться проверкой векторной диаграммы только одной изгрупп трансформаторов тока и измерить токи небалансов в нулевых проводах,дифференциальных цепях, фильтрах.

3.12.10. Проверку устройств РЗА током нагрузки ирабочим напряжением следует производить при включении в работу первичного оборудованияза счет токов нагрузки. Эту проверку можно производить также припредварительном включении первичного оборудования под напряжение за счетуравнительных токов параллельно включенных трансформаторов, токов шунтирующихреакторов, подключенных к ВЛ 500-1150 кВ, емкостных токов участков ВЛнапряжением 500-750 кВ.

При отсутствии нагрузки или источника питания на стороне низкогонапряжения автотрансформатора с выносными регулировочными устройствами можноиспользовать ток регулировочного трансформатора при установке переключателя вкрайние положения. При правильно собранных токовых цепях защиты при установкепереключателя в положение 1, что соответствует минимальному коэффициентутрансформации между сторонами высокого и среднего напряжения автотрансформатора,вектор тока стороны низкого напряжения должен примерно совпадать с векторомтока стороны среднего напряжения. При установке же переключателя в другоекрайнее положение, соответствующее максимальному коэффициенту трансформации,вектор тока стороны низкого напряжения должен примерно совпадать с векторомтока стороны высокого напряжения.

При новом включении проверку следует производить в полном объеме,указанном в п. 3.12.11.

3.12.11. Перед включением под нагрузку должны бытьсфазированы первичные цепи вновь вводимого и действующего оборудования. Дляэтого вновь вводимое оборудование опробуется действующим рабочим напряжением.При этом напряжение должно быть подано и на первичные обмотки вновь вводимыхтрансформаторов напряжения.

Следует убедиться в исправности вновь вводимых трансформаторовнапряжения путем измерения значений напряжений (фазных, линейных, 3U₀,между выводами обмоток, собранных в "звезду" и "разомкнутыйтреугольник") во вторичных цепях проверяемого трансформатора напряжения ипроверкой чередования фаз или снятием векторной диаграммы напряжений приборомВАФ. Измерения производятся в шкафу трансформатора напряжения и на панели щитауправления, куда приходят кабели из шкафа трансформатора напряжения. Удобносначала измерить все напряжения относительно земли. По результатам этихизмерений оценивается правильность соединений вторичных обмотоктрансформаторов. Если фазные и линейные напряжения симметричны, а в цепиразомкнутого треугольника напряжение небаланса не превышает 1-3 В, то в схеменет неправильно включенных (перевернутых по полярностям) обмоток. Правильностьнаименования фаз определяется при определении чередования фаз, либо пофазнымотключением трансформатора напряжения со стороны высокого напряжения, если тамустановлены однофазные разъединители или предохранители. При пользованиифазоуказателем или прибором ВАФ вывод В прибора соединяется с землей (если всхеме трансформатора напряжения заземлен нуль, а не фаза В, то на времяпроверки заземление нужно перенести на фазу В при снятом первичном напряжении).

Для трехобмоточных трансформаторов напряжения с номинальным первичнымнапряжением 35 кВ и выше с выведенными вершинами "разомкнутоготреугольника" проверку правильности сборки цепей "разомкнутоготреугольника" нужно произвести также построением потенциальной диаграммынапряжений. Если вершины "разомкнутого треугольника" не выведены напанель управления, потенциальная диаграмма строится только по результатамизмерений в шкафу ТН. Диаграмма строится методом "засечек" порезультатам измерений напряжения между каждым из выводов разомкнутоготреугольника и всеми фазами и нулем "звезды". Для стандартной схемывторичных цепей трансформатора напряжения с заземленными выводами фаз В и Кпостроение потенциальной диаграммы приведено на рис. 14, а значение измеренныхнапряжений - в табл. 4.

Следует обращать особое внимание на проверку правильности маркировкивыводов Н и К цепей "разомкнутого треугольника", имеющихприблизительно одинаковые потенциалы по отношению ко всем другим выводамвторичных обмоток трансформатора напряжения. Необходимо проверить на сборкевыводов, от какой фазы трансформатора напряжения приходит заземленный конеццепи 3U0. Следует иметь в виду, что ошибочная маркировка и установка заземленияв цепи 3U0 приводят к неправильному включению направленных защит и к ихнеправильным действиям при КЗ в защищаемой сети.

Напряжение вывода К относительно "земли" должно быть равнонулю, а вывода Н - напряжению небаланса 1-3 В.

Рис. 14.Проверка цепей напряжения:

а - принципиальная схема вторичных цепей напряжения сети 35 и выше;

б - векторная диаграмма напряжений для сети с заземленной нейтралью;

в - то же для сети с изолированной нейтралью

В некоторых случаях измеренные значения напряжения выводов Н и К поотношению к корпусу панели, установленной на щите управления, имеютнезначительные отличия из-за наведенных напряжений между точкой заземлениявторичных обмоток в шкафу трансформатора напряжения и корпусом панели,относительно которого производится измерение на щите управления. В этом случаепроверку можно произвести указанным ниже способом.

На ряде зажимов панели, на которую подведены кабели от трансформаторанапряжения, временно отсоединяют жилу кабеля с маркой Н в сторонутрансформатора напряжения (рис.. 15). Между выводами И и К включают резистор Rсопротивлением 50-100 Ом, при этом в цепях между выводами Н и И протекает ток1-2 А. С помощью клещей прибором ВАФ измеряют токи в цепях с маркировкой Н, К иИ на ряде выводов панели и в шкафу трансформатора напряжения, где можновизуально определить заземленную жилу. При правильно выполненных обозначенияхна жилах кабеля на панели и в шкафу трансформатора напряжения в цепях смаркировкой К и И должен протекать ток 1-2 А, а в цепях с маркировкой Н токдолжен отсутствовать.

После этого следует произвести фазирование вторичных цепей проверяемоготрансформатора напряжения с цепями другого, заведомо исправного трансформаторанапряжения, измеряя вольтметром напряжения между всеми вторичными цепямипроверяемого и заведомо исправного трансформаторов напряжений. При этомнапряжение на первичные обмотки проверяемого и заведомо исправноготрансформатора напряжения должно непосредственно подаваться от одного и того жеисточника напряжения. Фазировку следует считать правильной, если

Рис. 15. Схема определения выводов Н и К разомкнутоготреугольника

напряжения между цепями с одноименной маркировкой равны нулю (илиблизки к нулю для цепей с маркировкой В и К), а между другими цепямисоответствуют значениям, приведенным в табл. 4.

Аналогично указанным выше способом следует проверить правильностьподвода напряжений от проверяемого ТН к колонке синхронизации и к другимустройствам РЗА.

Таблица 4

Окончание таблицы 4

После этого первичные цепи проверяемого и действующегооборудования разделяются отключением коммутационных аппаратов, и на проверяемоеоборудование подается рабочее напряжение от вновь вводимого источника.

Проверяется фазировка цепей между вторичными цепямивновь вводимого трансформатора напряжения и цепями одного из заведомо исправныхтрансформаторов напряжения. Этим проверяется фазировка первичных напряжениймежду проверяемым и действующим оборудованием.

Если на вводимом в работу первичном оборудовании отсутствуюттрансформаторы напряжения, оно подключается к специально выделенной системешин, и фазировка производится аналогично при поданном на оборудованиенапряжении от противоположного источника между цепями трансформатора напряжениявыделенной системы шин и исправными цепями другого трансформатора, питающегосяот другого источника. Фазировка цепей считается правильной, если одноименныевекторы напряжений совпадают или сдвинуты один относительно другого нанебольшой угол, соответствующий углу нагрузки на шунтирующих связях. Приправильной фазировке поступающих напряжений первичное оборудование может ставитьсяпод нагрузку (замыкаться в транзит линии электропередачи, подключаться нагрузкак трансформаторам и т.д.).

3.12.12. Проверку исправности всех токовых цепей производить путемизмерения токов в фазных и нулевом проводах (проверкой "обтекания"токовых цепей). Ток в нулевом проводе следует измерять с помощьюмиллиамперметра, включаемого в цепь нулевого провода через измерительный зажимили контрольный штекер испытательного блока, если не хватает чувствительностисовременных приборов ВАФ. Измерения производятся для проверки целостноститоковых цепей, поэтому измеряются только значения токов. Токи измеряются вовсех вторичных обмотках, в том числе и в неиспользуемых (измерения в этомслучае должны быть проведены в месте их закорачивания в ящике выводов трансформаторовтока).

3.12.13. Проверка исправности и правильности подключения цепейнапряжения.

Ниже приведен полный объем работ, который необходимо выполнить впроцессе проверки (объем работ, выполненных при фазировке первичных источников,может не повторяться):

а) Проверяется исправность цепей напряжений на выходе панели автоматикитрансформатора напряжения во всех положениях ключей, переводящих нагрузку срабочего на резервный трансформатор напряжения путем снятия потенциальнойдиаграммы и проверки чередования фаз или снятием векторной диаграммы приборомВАФ. При определении чередования фаз и снятии векторных диаграмм вывод Вфазоуказателя (прибора ВАФ) должен быть подсоединен к земле. При этом такжеизмеряются напряжения цепей всех фаз относительно земли. Измеренные значениядолжны соответствовать приведенным в табл. 4, напряжение небаланса на выходе"разомкнутого треугольника" не должно превышать 1-3 В.

б) Измеряются значения напряжений цепей "звезды" и"разомкнутого треугольника" на рядах зажимов всех вводимых устройствРЗА, после чего фазируются цепи этих напряжений с цепями напряжений на панелиавтоматики трансформатора напряжения или с другими панелями РЗА, на которыхцепи напряжения заведомо исправны.

В отдельных случаях следует производить фазировку напряжений на выводахотдельных реле и аппаратов и на рядах зажимов устройств РЗА, если имеетсясомнение в достаточности предыдущих проверок для определения правильностивыполнения монтажа панели.

3.12.14. Проверяется правильность подключения устройств РЗА к цепямтока. Проверка производится в следующей последовательности:

а) С помощью прибора ВАФ снимаются векторные диаграммы токов на входекаждого устройства РЗА. Измерения следует производить на рядах зажимовустройств. В отдельных случаях в соответствии с инструкциями на отдельныеустройства следует снять векторные диаграммы токов на выводах реле, комплектов,например, при съеме этих реле, комплектов, когда схема переменного тока этихреле, комплектов проверялась при подаче токов не на ряд зажимов устройства, ана выводы реле, комплектов и т.п.

Для обеспечения возможности снятия векторных диаграмм при малыхзначениях токов нагрузки (меньше 50-100 мА во вторичных цепях трансформаторовтока) применяются современные приборы ВАФ или при их отсутствии следующие методы.В рассечку токовых цепей на контрольных штекерах испытательных блоков или наконтактных мостиках измерительных зажимов ряда зажимов включаются катушки изнескольких витков изолированного провода. Токоизмерительными клещами приизмерении охватываются все витки катушки, и значения токов, измеренных ВАФ вэтом случае, следует разделить на число витков катушки, охватываемыхтокоизмерительными клещами. Другой метод: между токоизмерительными клещами иприбором ВАФ включаются приставки - усилители тока (схемы таких приставокразработаны в ряде энергосистем) для увеличения тока, поступающего к прибору.Однако следует обратить внимание, что при малых токах нагрузки погрешноститрансформаторов тока, к которым подключена защита, могут возрастать, и этоможет вносить погрешности в векторные диаграммы. Причиной тому пологаяначальная часть характеристики намагничивания трансформаторов тока, приводящаяк относительному возрастанию погрешности.

Перед снятием векторных диаграмм в токовых цепях следует проверитьсоблюдение полярности подключаемых к прибору токоизмерительных клещей иустановку нуля по току. (Одним из методов проверки исправности прибора ВАФ-85является подключение клещей обратной полярностью на провод, подходящий к выводуфазы С опорного напряжения. ВАФ-85 должен показать угол 0°).

При снятии векторных диаграмм токов токоизмерительными клещами следуетохватывать провод, в котором измеряется ток, таким образом, чтобы полярнаясторона токоизмерительных клещей (отмеченная звездочкой) была обращена всторону фазных выводов трансформаторов тока.

При измерениях должно быть обеспечено плотное прилегание плоскостеймагнитопроводов токоизмерительных клещей без зазоров и перекосов, при измеренииприбором ВАФ-85 фазы тока относительно опорного напряжения направление вращениялимба и направление движения стрелки к нулю должны обязательно совпадать.

б) Выясняется точное направление и значения активной,реактивной мощностей и первичного тока, протекающего по данному присоединению.В некоторых режимах направления мощностей заранее известны, например, припрогрузке защит током реактора или емкостным током ВЛ, при работе нагруженногодвигателя и т.п. Целесообразно также создавать тупиковый режим нагрузки поприсоединению с проверяемой защитой. В остальных случаях определениенаправления и значений мощностей и тока следует производить по соответствующимваттметрам и амперметрам и уточнять у диспетчера, в управлении которогонаходится данное присоединение (стабильность направления и значений активной иреактивной мощностей при проверке токовых цепей под нагрузкой следуетпериодически контролировать). Для повышения достоверности при определениинаправления перетоков мощности следует, по возможности, снимать также векторныедиаграммы на противоположных концах присоединения.

При симметричной нагрузке положение вектора какой-либо фазы первичноготока, протекающего по присоединению, например, I_А, относительно вектора соответствующего фазногонапряжения, например, U_А0, может быть определено с помощьюдиаграммы мощностей на плоскости Р, Q (рис. 16). На осях Р и Q следует нанести(с учетом направления) значения активной и реактивной мощностей, протекающих поприсоединению. Поскольку эти значения являются проекциями полной мощности S, (Р= U I cosφ, Q = U I sinφ) по имеющимся двум проекциям строитсяизображение полной мощности S. Угол φ между направлением +Р и направлениемизображения полной мощности S является также углом между фазным напряжением (U_A0) и соответствующим фазным током (I_A), поскольку Р_А = U_A0 I_A cosφ. Располагая вектор U_A0 по оси +Р, получаем, что интересующее нас направлениевектора тока (I_A) совпадает с направлением изображенияполной мощности S. Если рассчитанное таким образом направление тока совпадает снаправлением, полученным при снятии векторной диаграммы, значит, токовые цепизащиты собраны правильно, и векторная диаграмма снята правильно.

Точные значения активной и реактивной мощностей могут быть вычислены ив обратном порядке. При снятии векторной диаграммы выяснилось, что ток каждойфазы, например, I_A, отстает от своего фазного напряжения,например, U_A0, на угол φ. Активная мощность по фазе Априсоединения вычисляется по выражению Р_А = U_A0 I_A cosφ, а реактивная - по выражению

Q_A = U_A0 I_A sinφ, или для трехфазной системы  и  где все напряжения итоки заданы в первичных значениях, и в двух последних формулах использованылинейные напряжения. Результаты расчета сравниваются с показаниями достоверныхщитовых приборов, с данными диспетчера и данными противоположного конца линии.

Рис. 16. Построение вектора первичного тока позначениям и направлению активной и реактивной мощностей, протекающих поприсоединению

в) Проверяется соответствие коэффициентов трансформации трансформаторовтока по значениям первичных и вторичных токов и направления вектороводноименных фаз первичного и вторичного токов. Направления этих векторов должнысовпадать. Исключения допускаются для дифференциальных защит шин,трансформаторов, генераторов и т.п., в которых токи в отдельных плечах защитымогут быть сдвинуты относительно первичного тока на 180°. Если вторичныеобмотки трансформаторов тока собраны в "треугольник", сравниватьнаправления первичных и вторичных токов следует с учетом группы соединениявторичных обмоток трансформаторов тока.

Правильность сборки токовых цепей дифференциальных защит следуетопределять по минимальному значению тока небаланса в дифференциальных проводахпри протекании по всем плечам защиты тока нагрузки и по увеличению небалансапри поочередном исключении вторичных токов, протекающих в плечах защиты.Исключение вторичных токов производится снятием крышек испытательных блоков.Как правило, нагрузка должна быть не менее 10-20% значения номинального токатрансформаторов тока, используемых в защите. Порядок производства этой работыаналогичен описанному в п. 3.12.8. Вомногих реле, в том числе микропроцессорных, дифференциальная цепь существуетлишь виртуально, внутри устройства. Значит, небаланс надо измерять инымиспособами, для реле серий РНТ, ДЗТ по току в реагирующем органе, для МПтерминалов по показаниям дифференциального тока на дисплее или иными способами,изложенными в инструкциях фирм-изготовителей.

Не следует делать заключения о правильности подключения токовых цепейтолько на основе проверки направления вторичных токов без учета соответствиянаправлению первичных токов.

3.12.15. Проверяется поведение устройств блокировок при неисправностяхцепей напряжения. Следует проверять поведение устройства при поочередномотключении на ряде выводов устройства всех проводов цепей напряжения"звезды" и "разомкнутого треугольника", при поочередномснятии крышек испытательных блоков цепей "звезды" и"разомкнутого треугольника". В этих режимах следует измерять токи вцепях выходного реле устройства. Значения этих токов должны превышать значениятоков срабатывания реагирующего органа, и устройство должно срабатывать приотсоединении любого из проводников цепей напряжения за исключением цепей смаркировкой К и 0. При восстановленных цепях напряжения следует измеритьзначения тока небаланса. Если устройства блокировки выполнены с компенсирующимиобмотками, подключенными к напряжениям разомкнутого треугольника (3U₀и Н-И), следует произвести измерение небаланса при имитации однофазногокороткого замыкания в сети (рис. 17). На представленном рисунке изображенмодернизированный вариант блокировки с общей компенсирующей обмоткой,подключенной через резисторы R38, 39 к напряжению 3U₀ и черезрезисторы R36, 37 к напряжению Н-И. Тем не менее, схема имитации однофазного КЗостается такой же и для варианта блокировки с двумя разными обмотками,подключенными к напряжениям 3U₀ и Н-И. В типовом исполнении цепей"разомкнутого треугольника" и блокировки имитируется КЗ на фазе АОднако при других вариантах сборки цепей "разомкнутого треугольника"необходима реконструкция блокировки. В этом случае имитируется однофазное КЗ надругой фазе. Значение тока небаланса должно быть меньше тока возврата реле.Конкретные значения кратности токов, протекающих в выходном реле блокировки,при обрывах отдельных цепей напряжения, а также небалансов при подводеисправных цепей напряжения должны соответствовать нормам, приведенным взаводской документации.

Рис. 17. Схема проверки модернизированного вариантаблокировки при неисправностях в цепях напряжения

3.12.16. Проверяется правильность работы и небалансы на выходахфильтров симметричных составляющих тока и напряжения прямой и обратнойпоследовательностей.

Должны быть проверены правильность подключения к цепям тока илинапряжения и правильность настройки фильтров симметричных составляющих тока инапряжения, содержащихся в измерительных и пусковых органах устройств РЗА.Проверка производится путем измерения значений тока или напряжения на выходахфильтров при поочередной подаче на вход устройств симметричной трехфазнойсистемы тока или напряжения прямого и обратного чередований фаз. Проверкунастройки фильтров тока желательно производить при токах нагрузки во вторичныхтоковых цепях не менее 20% номинального значения вторичного тока трансформаторовтока, к которым подключены устройства. В некоторых случаях оценку правильностиподключения к токовым цепям можно производить и при меньших значениях тока.

Для фильтров обратной последовательности измеряется значение небалансапри подаче прямого чередования фаз воздействующих величин и значение выходногопараметра при подаче обратного чередования фаз перекрещиванием любых двухфазных проводов. Значение выходного параметра в этом случае должно бытьпропорционально подведенным токам или напряжениям обратной последовательности.При этом фиксируется поведение выходного реле. Оно должно сработать припревышении входным током или напряжением выполненной уставки. Для фильтровпрямой последовательности - наоборот, значение выходного параметра должно бытьпропорционально подведенным токам или напряжениям, а при подаче обратногочередования фаз на выходе фильтра должно быть лишь напряжение небаланса.

Значение небаланса измеряется амперметром с малым потреблением иливольтметром с большим внутренним сопротивлением. Для фильтра напряжениязначение небаланса должно быть меньше параметра возврата выходного реле. Дляфильтра тока значение небаланса должно быть меньше параметра возврата выходногореле при заданном максимальном токе нагрузке. Значение этого тока небалансаопределяется по току, измеренному в обмотке выходного реле и умноженному наотношение тока максимальной нагрузки к току, протекающему по линии в моментизмерения. Повышенные значения небалансов в выходных цепях фильтров могут бытьвызваны следующими причинами: наличием в кривых подводимых напряжений и токовгармонических составляющих (третьей - в токах и напряжениях и пятой - внапряжениях), наличием несимметрии подводимых напряжений и токов, разницей вчастотах сети при проверке рабочим напряжением и током нагрузки и при настройкефильтра от испытательного устройства. Учет влияния этих факторов достаточносложен, поэтому проверки желательно производить при таком режиме, когда влияниеэтих факторов на значение небаланса незначительно.

При проверке комбинированных фильтров тока I₁; + К I₂ следует измерить напряжение на выходе фильтра (органаманипуляции) при подаче обратного и прямого чередований фаз тока. Отношениевыходного напряжения при подаче обратного чередования к выходному напряжениюпри подаче прямого чередования фаз должно быть примерно равно коэффициенту Ккомбинированного фильтра. Аналогично, но при подаче соответствующей системынапряжений проверяются и комбинированные фильтры напряжений U₁+ К U₂, применяемые в некоторых схемах для компенсацииемкостного тока в органе манипуляции ВЧ передатчиком.

После окончания проверок и восстановления цепей тока инапряжения в исходное состояние следует проконтролировать правильностьвосстановления цепей напряжения и тока измерением значения выходного параметрафильтра. Это значение должно соответствовать выходному параметру при токе(напряжении) прямой последовательности при данной нагрузке (напряжении).

3.12.17. Проверяется правильность работы устройств компенсации взащитах ВЛ 330-500 кВ. Следует проверить правильность подключения вторичныхобмоток устройств компенсации сопротивлений обратной последовательности I₂Z_2k в пусковых органах релейной защиты, К·3I₀, - нулевой последовательности в дистанционных реле,включенных на фазные напряжения и токи, и компенсации емкостных токов - визмерительных органах устройств РЗА, включенных на ВЛ напряжением 330 кВ ивыше.

3.12.17.1. Проверяется устройство компенсации сопротивления обратнойпоследовательности в пусковом устройстве защиты, включенном на напряжение и токобратной последовательности в соответствии с выражением |U_p|= |U₂ - I₂Z_2k|, где U₂, и I₂, - напряжение и ток обратной последовательности,подаваемые на устройство, a Z_2k - сопротивление компенсирующегоустройства. Для проверки этого устройства на защиту подается обратноечередование фаз тока (перекрещиваются фазы В и С), поочередно отсоединяютсяфазы А, В, С проверяемого устройства от цепей напряжения с подключением их кнулевому проводу (имитируются однофазные КЗ в цепях напряжения), и измеряются значениятоков I_2p на выходе измерительного или пусковогооргана. Соотношения значений измеренных токов должны быть пропорциональнызначениям U_2p, определенным графически из векторной диаграммы рис.18:

I_2p(A) : I_2p(B): I_2p(C) = U_2p(A) : U_2p(B) : U_2p(C)                                   (11)

При построении векторной диаграммы следует учесть, что вектор тока I_2(A) равен и совпадает с вектором тока 1_A, поскольку в устройстве поменяли местамифазы В и С (см. рис. 18, а). Модуль вектора jI_2A Z_2k подсчитывается по заданной уставке Z_2kи измеренному значению тока I_A а по направлению вектор jI_2A Z_2k опережает вектор этого тока на угол 90°.

Значение вектора напряжения U_2A равно одной трети фазного напряжения, аего направление для каждой имитации, определенное по формуле:

                                                           (12)

совпадает свектором минус U_A при отключении фазы А, минус U_C при отключении фазы В и минус U_B при отключении фазы С.

Четкость проверки правильности настройки устройств компенсацииобеспечивается при соблюдении условий I_фZ_2K ≥ 0,05 U_ф.. При малыхзначениях токов нагрузки следует на время проверки установить максимальноезначение Z_2k.

Рис. 18.Построение диаграмм для определения правильности включения компенсирующегоустройства сопротивления обратной последовательности при подаче обратногочередования тока и имитации однофазных КЗ в цепях напряжения:

а - векторнаядиаграмма рабочих токов и напряжений; б - диаграмма рабочих токов и напряженийпри имитации по цепям напряжения КЗ на фазе А; в - то же на фазе В; г - то жена фазе С

3.12.17.2. Проверяется устройство компенсациисопротивления нулевой последовательности в реле сопротивления, включенных нафазные токи и напряжения по схеме с токовой компенсацией. При проверкенаправленности характеристики реле сопротивления путем уменьшения рабочегонапряжения, подаваемого на устройство РЗА с помощью потенциометра (п. 3.12.19 и рис.26), определяют по два значения сопротивления срабатывания. Первое - приподаче в устройство только фазного тока и второе при подаче только тока 31₀.В обоих случаях эти сопротивления, определяемые по соотношениям  и должны соответствовать углу между рабочим напряжением и токомнагрузки, а также угловой характеристике срабатывания реле. Затем фазный ток иток 3I₀подаются одновременно. По уменьшению сопротивления срабатывания до значения,рассчитанного по соотношениюопределяется правильность включения фазной и компенсационнойобмоток между собой. Этим подтверждается правильность суммирования токов I_ф + k·3I₀.

3.12.17.3. Проверяется устройство компенсации емкостного тока ВЛнапряжением 330 кВ и выше. В случае, если проверка производится на ВЛ,включенной на холостой ход (реакторы на противоположном конце ВЛ должны бытьотключены), условием правильного включения будет уменьшение напряжения навыходе устройства компенсации наполовину или до нуля (при компенсации соответственнополовины значения емкостного тока ВЛ или полного его значения) при подачеодновременно тока и напряжения по сравнению с выходным напряжением только отподанного тока. Для устройств, где компенсируются другие части значенияемкостного тока ВЛ, эти соотношения, характеризующие правильность включенийкомпенсирующего устройства, могут быть иные. Например, в защите ПДЭ-2003компенсируется 0,5 и 1,2-1,4 емкостного тока ВЛ. Изменением положенияпереключателя уставки следует при необходимости произвести корректировкууставки емкостного тока. В зависимости от вида устройства следует подаватьсоответствующие системы токов и напряжений (симметричные и несимметричные,прямое и обратное чередования фаз). Например, при проверке емкостнойкомпенсации в комбинированных фильтрах органа манипуляциидифференциально-фазных защит ВЛ сначала подаются три комбинации симметричныхтоков и напряжений прямой, а затем обратной последовательности, а при проверкеемкостной компенсации в токовых реле УРОВ (в устройстве ПДЭ-2005) подаютсяфазные напряжения и токи.

В случае, если по ВЛ протекает ток нагрузки, правильность подключенияустройства следует определять по соотношению величин, получаемых приизмерениях, и из векторной диаграммы.

На устройство, подключенное через фильтры обратной последовательности,подается напряжение обратной последовательности (перекрещиваются фазы В и С)совместно с поочередной подачей одного из фазных токов и измеряются напряженияна выходе измерительных и пусковых органов U_2p. Соотношения значений измеренныхнапряжений должны быть пропорциональны значениям I_2p,определенным графически из векторнойдиаграммы рис. 19:

U_2р(А) : U_2p(B): U_2p(C) = I_2p(A) : I_2p(B) : I_2p(C).                                  (13)

Рис. 19.Построение диаграмм для определения правильности включения компенсирующего устройстваемкостного тока ВЛ, включенного через фильтры обратной последовательности:

а - векторная диаграммарабочих токов и напряжений; б - диаграмма при подведении к устройству тока фазыА; в - то же фазы В; г - то же фазы С

При построении векторной диаграммы следует учесть, чтовектор напряжения U_2A, равен и совпадает с векторомнапряжения U_A, значение вектора jU_2AY_2K подсчитывается по заданной уставке и опережает вектор U_A на 90°. Значение вектора тока I_2A равно одной третифазного тока, а его направление, определенное формулой:

                                                            (14)

совпадает свектором I_A при пропускании через устройство токафазы А, I_C при пропускании через устройство токафазы В, I_B при пропускании через устройство токафазы С.

На устройство, включенное на фазное напряжение и фазный ток, подаетсясначала только ток, на который оно включено, затем только напряжение, а затемсовместно напряжение и ток, и измеряются напряжения U_p(I), U_p(U),U_{p(I + U}) на выходе измерительного или пусковогооргана. Соотношения значений измеренных напряжений должны быть пропорциональнызначениям векторов I_A, I^K_A(C), I_Σ, полученным из векторной диаграммы рис. 20:

U_p(I) :U_p(U) : U_p(I+U) = I_A : I^K_A(C): I_Σ                                            (15)

Рис. 20. Построение векторной диаграммы для определенияправильности включения компенсирующего устройства емкостного тока ВЛ,включенного на фазное напряжение

3.12.18. Проверяется правильность включения органанаправления мощности. Эту проверку следует производить путем фиксации состоянияконтактов реле (выхода реле или терминала) при подведении к реле различныхкомбинаций тока и напряжения (достаточно трех комбинаций). Обычно следуетподавать одно и то же напряжение и поочередно ток каждой фазы (рис. 21).Так как векторы токов разных фаз смещены один относительно другого на 120°, этовсегда позволяет получить четкие действия реле, хотя бы для токов двух фаз.

Для реле, включенных на полные значения напряжений и токов, подаютсяполные значения напряжений и токов (рис. 21,б).

Для защиты от замыканий на землю к реле вместо цепей с маркировкой"Н" подаются цепи с маркировкой "И" (испытательная жила) отцепей напряжения "разомкнутого треугольника" (имитируется однофазноеКЗ на фазе А, при условии, что цепи напряжения "разомкнутого треугольника"собраны по типовой схеме), и поочередно токи каждой фазы пропускаются черезтоковую обмотку реле (рис. 21,в).

Для реле мощности обратной последовательности по цепям напряженияимитируются междуфазные или однофазные КЗ, а в токовые цепи реле поочередноподаются токи всех фаз (рис. 21,г, д). Эти реле можно проверить также и при подаче на них токов и напряженийобратной последовательности трех фаз. Для этого на реле путем перекрещиваниядвух фаз напряжения на крышке испытательного блока подается система напряженийобратной последовательности и затем поочередно три системы токов обратнойпоследовательности (рис. 21,е).

Для облегчения анализа правильности поведения релетоки нагрузки разных фаз целесообразно подводить к одним и тем же цепям реле,например, при проверке реле мощности обратной последовательности однофазнымитоками можно через токовую обмотку фазы А реле или через последовательносоединенные токовые обмотки фаз В и С поочередно пропустить нагрузочный ток фазА, В и С.

Предварительно, зная векторные диаграммы токов нагрузки, следуетопределить ожидаемое поведение реле. Для этого нужно определить, какие извекторов рабочего напряжения будут подводиться при имитациях к обмотке напряженияреле, т.е. определить положение вектора U_p. Относительно вектора U_p, зная угол максимальнойчувствительности, определить линию максимальных, а затем нулевых моментов, т.е.определить зону работы реле. Для реле мощности обратной последовательности зоныработы могут строиться для токов и напряжений обратной последовательности (рис.21,г, е) или для полных значения токов и напряжений (рис. 21,д). Углы максимальной чувствительности при этом будут разные. После этогоследует нанести на диаграмму положение трех векторов тока, которые будутподводиться к токовым обмоткам реле при имитациях (на основании положениявекторов токов нагрузки и вида симметричных составляющих, на которые реагируетреле). По положению этих векторов относительно зоны работы определяют ожидаемоеповедение реле. Кроме того, на диаграмму обычно наносят положение вектора токаКЗ, который протекал бы при КЗ на защищаемом элементе первичной сети в режиме,соответствующем имитируемому по цепям напряжения. Вектор тока КЗ долженпопадать в зону работы реле, если оно должно срабатывать при КЗ на защищаемыхэлементах, или в зону блокировки, если оно в этом режиме должно блокироваться.При нанесении векторов тока и напряжения, подводимых к обмоткам реле, надиаграмму, следует определять положения векторов U_p, I_p , начала (стрелки) которых подходят коднополярным выводам реле (отмечены *), так как относительно них задается уголмаксимальной чувствительности реле, и строится зона работы реле. Кроме того,зону работы следует строить для определенного контакта реле с учетом назначенияреле и схемы включения этого контакта в оперативных цепях.

На рис. 22для примера построена зона работы реле мощности нулевой последовательности C φ_м.ч = 75°.

После этого следует произвести намеченные имитации режимов и сравнитьфактическое поведение реле с ожидаемым. Если они совпадают, реле мощностивключены правильно. При возникновении сомнений в правильности поведения следуетснять векторные диаграммы токов и напряжений на выводах самого реле.

При проведении имитаций режимов к реле должны подводиться мощности,достаточные для срабатывания реле при различных углах между векторами тока инапряжения (превышающие мощность срабатывания реле не менее чем в 2-3 раза).При малых значениях токов нагрузки можно на время проверок уменьшать заданнуюуставку мощности срабатывания реле с помощью переключателей уставок, еслитаковые имеются, или искусственно увеличивать значение тока, подводимого креле, с помощью трансформатора тока, например, И54 (рис. 23).В этом случае необходимо проверить, чтобы векторная диаграмма токов, подводимыхк реле от повышающих трансформаторов тока, соответствовала нагрузке.

При проверках электромеханических реле мощности следует ориентировочнооценивать механический момент на траверсе подвижного контакта при различныхимитациях.

Следует учитывать, что некоторые реле могут иметь ширину зоны работы,меньшую 180°. Например, в реле мощности обратной последовательности защитыПДЭ-2003 ширина этой зоны и на срабатывание, и на блокировку составляет120-135°.

Для проверки таких реле следует подбирать такие сочетания токов инапряжений, при которых реле четко действует на срабатывание или на блокировку.

Устройства компенсации сопротивления обратной последовательности иемкостного тока изменяют зону работы реле, поэтому при имитациях они должныбыть выведены из работы с помощью переключателей.

На рис. 21 приведены примеры построения векторных диаграмм ипереключений в цепях тока и напряжения при имитациях для проверки различныхтипов реле мощности. На рис. 21,б приведена диаграмма для реле мощности,включенного на напряжение U_ВС и ток I_A На рис. 21, в - для реле мощностинулевой последовательности при имитации в цепях напряжения однофазного КЗ нафазе А и поочередной подаче в цепь тока фазных токов.

На рис. 21 г, д, е для реле мощности обратнойпоследовательности: на рис. 21, г при имитации однофазного КЗ в цепяхнапряжения и построения диаграммы относительно составляющих тока и напряженияобратной последовательности, на рис. 21, д при имитации по цепям напряжения междуфазногоКЗ на фазах В и С с подачей в последовательно соединенные токовые обмотки фаз Ви С тока фазы А на рис. 21, е при подаче трехфазной системы напряжений обратнойпоследовательности АСВ и трех систем токов обратной последовательности АСВ, ВАСи СВА (при этомфильтр напряжений обратной последовательности будет выделять значения U_A, а фильтры токов - поочередно значения,пропорциональные векторам I_A, I_В, I_С).

Рис. 21.Определение ожидаемого поведения реле мощности при подведении рабочих токов инапряжений:

а - векторная диаграммарабочих токов и напряжений; б - проверка реле мощности, включенного намеждуфазные КЗ по 90-градусной схеме; в - проверка реле мощности нулевойпоследовательности; г - проверка реле мощности обратной последовательности с построениемдиаграммы работы реле в системе напряжений и токов обратной последовательности;д - то же с построением диаграммы в системе полных величин; е - тот же сподачей системы напряжений и трех систем токов обратной последовательности

Рис. 22.Определение зоны работы реле мощности нулевой последовательности при подведениирабочих токов и напряжений:

а - схема подведения цепей тока и напряжения креле; б - построение зоны работы реле

С учетом векторной диаграммы нагрузок (см. рис. 21, а)реле реагируют следующим образом:

на рис. 21, б реле срабатывает при подведении тока I_A и не срабатывает при подведении токов I_B, I_C;

на рис. 21, в реле срабатывает при подведении токов I_A, I_B и не срабатывает при подведении тока I_С;

на рис. 21, г реле срабатывает при подведении токов I_A, I_В и не срабатывает при подведении тока I_С;

на рис. 21, д реле срабатывает при подведении тока I_B и не срабатывает при подведении токов I_A, I_C;

на рис. 21, е реле срабатывает при подведении системытоков СВА и не срабатывает при подведении системы токов АСВ и ВАС.

3.12.19. Проверяется правильность включения релесопротивления.

Проверку реле сопротивления следует производить путем перевода релесопротивления в режим реле направления мощности (в случае, если имеется контурподпитки, питающийся от неповрежденной фазы напряжения) или снижением значениярабочего напряжения, подводимого к реле (в случае, если контур памятиотсутствует или питается от линейных напряжений), и путем оценки поведения релепри подведении к нему разных фаз токов нагрузки.

Рис. 23. Схема увеличениязначения тока, подводимого к реле, с помощью измерительного трансформатора тока

Правильность включения реле сопротивления дистанционных защит обычнопроверяют только для одного реле сопротивления первой ступени, например, включенногона линейное напряжение АВ, считая при этом, что возможные ошибки в пределахустройства РЗА были выявлены на предыдущих этапах наладки с помощьюиспытательного устройства.

При включении отдельных ступеней дистанционной защиты на разные группывторичных обмоток трансформаторов тока (например, при раздельном включении I иII комплектов модернизированной панели ЭПЗ-1636 или основного и резервногокомплекта защиты ШДЭ-2802) следует производить проверку только для одного релесопротивления, но для каждой группы. Для других устройств РЗА следует проверитьправильность подключения каждого реле сопротивления.

Перевод реле сопротивления, в котором подпитка выполнена отнеповрежденной фазы напряжения, в режим реле направления мощности следуетпроизводить путем его отсоединения от цепей напряжения, закорачивания в сторонупанели цепей рабочего напряжения реле и подведения фазных напряжений от цепейнапряжения в контур подпитки проверяемого реле, При этом цепи тока этого релеостаются подключенными к току нагрузки. Угол максимальной чувствительности релев режиме реле направления мощности, отсчитываемый относительно напряжения,подаваемого в контур подпитки, равен углу максимальной чувствительности релесопротивления плюс 90°. Можно также пользоваться углом максимальнойчувствительности реле сопротивления, но помнить, что подавая напряжение Со,имитируем напряжение АВ, подавая напряжение А₀ имитируем напряжениеВС, подавая напряжение В₀, имитируем напряжение СА.

Для электромеханических реле сопротивления (в настоящее время сняты спроизводства) перевод в режим реле направления мощности следует осуществлятьпереключением соответствующих накладок, при этом значение угла максимальнойчувствительности реле в режиме реле направления мощности остается тем же, что ив режиме реле сопротивления или равном 90° (в зависимости от типа реле).

Реле, у которых отсутствует контур подпитки, питающийся отнеповрежденной фазы цепей напряжения, следует проверять, подводя к реле токнагрузки и пониженное напряжение от трансформатора напряжения. Для этого спомощью потенциометра или автотрансформатора понижают напряжения, поступающиеот трансформаторов напряжения, и, подводя к реле напряжения разных фаз,измеряют напряжения срабатывания реле (рис. 24).

Для реле, имеющих характеристики срабатывания с охватом началакоординат, для фиксации двух точек срабатывания измерения следует производить сизменением фазы подводимого напряжения на 180°.

Рис. 24.Схема проверки правильности подключения реле сопротивления путем подвода к релепониженного значения рабочего напряжения:

а - реостата, включенного посхеме потенциометра; б - лабораторного автотрансформатора

При проверкахненаправленных реле сопротивления с характеристикой в виде окружности (илимногоугольника) с центром в начале координат следует дополнительно снятьвекторные диаграммы напряжений и токов на выводах реле.

Значения сопротивлений срабатывания (Z_cp),в омах на фазу, для реле, включенных на линейные напряжения и токи, необходимоподсчитать по формуле:

                                                                               (16)

Для реле, включенных на фазные напряжения и токи:

                                                                               (17)

если фазный ток не пропускается через компенсационную обмотку;

                                                                               (18)

если фазный ток пропускается только через компенсационную обмотку;

                                                                         (19)

если фазный ток пропускается через фазную и компенсационную обмотки,где Z_cр - сопротивление срабатывания реле, Ом/фазу;

U_л.ср, U_ф.ср - линейные и фазные значения напряжений срабатывания,В;

К - коэффициент компенсации тока нулевой последовательности;

I_ф - фазный ток нагрузки, А.

I_л - линейный ток нагрузки, понимаемый, какгеометрическая разность фазных токов, подводимых к реле, А.

По угловым характеристикам реле сопротивления, зная углы междунапряжениями и токами, определяют расчетные значения сопротивлений срабатыванияи сравнивают их с измеренными. Измерения выполняются для нескольких сочетанийподводимых напряжений (или токов).

Реле сопротивления следует считать включенными правильно, еслиожидаемое поведение их совпадает с фактическим при проверках реле сопротивленияв режиме реле направления мощности или расчетные значения сопротивленийсрабатывания совпадают с измеренными при проверках снижением напряжения.

При сомнениях в результатах проверки следует проверить векторнуюдиаграмму токов и напряжений на выводах самого реле.

Реле сопротивления следует проверять при токахнагрузки, близких или превышающих значения тока точной работы релесопротивления. Увеличить значения токов, подводимых к реле, можно с помощьютрансформаторов тока, включаемых по схеме, приведенной на рис. 23.

На рис. 25 построены векторные диаграммы и показаны переключения,проводимые в цепях напряжения при проверках реле сопротивления с переводом врежим направления мощности, а на рис. 26 - при подведении пониженногонапряжения. На рис. 25, б, в, г диаграммы построены относительно напряжений,подводимых к контуру подпитки (U_n), и нанесены векторы тока I_AB в соответствии с диаграммой на рис. 25,а. На рис. 25, д векторная диаграмма построена относительно условнонеподвижного вектора тока. В этом случае знак значения утла максимальнойчувствительности меняется на противоположное по отношению к знаку значенияэтого угла при неподвижном векторе напряжения. Как видно из рисунка, дляопределения ожидаемого поведения реле при построении диаграммы приведеннымспособом достаточно построить одну диаграмму вместо трех.

Рис. 25.Определение ожидаемого поведения реле сопротивления при переводе реле в режимнаправления мощности:

а - векторная диаграмма рабочих токов; б - при подведении к контуруподпитки U_c0;

в - при подведении к контуру подпитки U_A0 г - при подведении к контуру подпитки U_B0

д - путем построения векторной диаграммы относительноусловно-неподвижного вектора тока

Рис. 26. Определение ожидаемого поведения реле сопротивления путем снижениянапряжения:

а - векторнаядиаграмма рабочих токов и напряжений;

б - Z_cp по угловойхарактеристике;

в - схема подачи напряжений

На рис. 26 показано определение расчетных значений Z по угловой характеристике реле в зависимостиот фаз подведенного напряжения. Порядок подключения цепей от трансформаторанапряжения к устройству РЗА для проверки Z_cpв различных точках угловой характеристики приведен втабл. 5.

Таблица 5

3.12.20. Производятся двусторонние проверки устройствРЗА совместно с аппаратурой ВЧ каналов.

3.12.20.1. Следует проверить правильность совместнойработы устройств РЗА, установленных на противоположных концах ВЛ (намногоконцевых ВЛ двусторонние проверки производятся поочередно) и связанныхмежду собой с помощью ВЧ аппаратуры, например, высокочастотныхдифференциально-фазных защит, направленных защит с ВЧ блокировкой, устройствотключения противоположного конца ВЛ, устройств ускорения резервных защит,устройств противоаварийной автоматики и т.п. Двусторонняя проверка диффазнойзащиты выполняется путем снятия фазной характеристики и установкой заданногоугла блокировки, проверки фазировки цепей тока и напряжения и правильностиподключения органов манипуляции ВЧ передатчиками на противоположных концах ВЛ,обмена ВЧ сигналами для дифференциально-фазных защит ВЛ. Для других устройствРЗА производится проверка правильности прохождения сигналов от передающего кприемному устройству РЗА. Перед этими проверками должна быть полностьюпроверена аппаратура ВЧ канала.

3.12.20.2. При двухсторонней проверке диффазной защиты снимается фазнаяхарактеристика, т.е. зависимость тока в исполнительном реле органа сравненияфаз от угла сдвига между векторами напряжений на выходе органов манипуляциипротивоположных концов ВЛ. Эту работу возможно производить и при отключенной ВЛпри наличии источников синхронных напряжений на обоих концах ВЛ или послевключения ВЛ под напряжение или под нагрузку. Ветви фазной характеристики могутоказаться несимметричными из-за наличия отраженного от неоднородностей ВЧканала сигнала, мощность которого достаточна для дополнительного запирания ВЧприемника. Считается допустимым такое влияние отраженного сигнала, при которомпри переключении выхода приемопередатчика с 75 Ом на линию ширина импульса токана выходе приемника уменьшается (напряжение на выходе приемника увеличивается)не более чем на 10°.

При снятии фазной характеристики нуль отсчета, т.е. совпадение векторовнапряжения манипуляции двух концов ВЛ целесообразно брать при совмещении начал"своего" и "чужого" пакетов ВЧ передатчиков за линейнымфильтром (в сторону "своего" передатчика). Только в случае такогоподхода к снятию фазной характеристики можно оценить несимметрию ее ветвей.

3.12.20.3. В диффазной защите проверяется правильность фазировки цепейтока. Эта проверка производится на включенной под нагрузку линии (нагрузкадолжна быть достаточной для полной манипуляции ВЧ сигналов) при запущенныхпередатчиках на обоих концах ВЛ путем пофазной подачи токов нагрузки в защитуна каждом конце ВЛ и сравнения манипулированных ВЧ сигналов в приемниках обоихполукомплектов защит (рис. 27).





Рис. 27. Проверка правильностифазировки цепей тока по концам ВЛ:

а - направление перетоковмощности по ВЛ; б - векторная диаграмма рабочих токов и напряжений по концамВЛ; в - вид осциллограмм ВЧ сигнала на входе приемника на подстанции 1

Для правильного проведения фазировки на одном изполукомплектов в фазу А панели подается фаза А токовых цепей. На другом конце втакую же фазу А подаются поочередно фазы А, В и С токовых цепей. Затем напервом полукомплекте в фазу А панели подается фаза В токовых цепей, а на другомконце повторяется поочередная подача фаз А, В и С. Процесс повторяется приподаче в первом полукомплекте фазы С токовых цепей в фазу А панели.

Следует иметь в виду, что для уменьшения мешающего влияния короны наработу дифференциально-фазной защиты ВЛ 330-750 кВ подвод цепей тока к защитеосуществляется с циклической перестановкой фаз тока на рядах выводов панели состороны подходящих кабелей с тем, чтобы комбинированный фильтр органаманипуляции выделял на выходе напряжение той фазы ВЛ, которая подвергнута ВЧобработке, поэтому для упрощения терминологии при проверках пользуютсямаркировкой токовых цепей, указанной в заводской документации, т.е. панельноймаркировкой, а не маркировкой на жилах кабеля.

Проверку правильности фазировки следует осуществлять с помощьюосциллографов, подключаемых на входе ВЧ приемников (за линейными фильтрами), атакже по токам (напряжениям) на выходах приемников и в выходных цепях органасравнения фаз, Фазировка токовых цепей считается выполненной правильно, еслипри подведении к защитам одноименных фаз тока на экране осциллографовотсутствуют перерывы между ВЧ пакетами передатчиков обоих концов ВЛ, т.е. ВЧпакеты смещены один относительно другого на 180°, а показания приборовсоответствуют заблокированному состоянию защит или между ВЧ пакетами имеютсянебольшие паузы (фиксируемые осциллографами и приборами), которые обусловленызапаздыванием распространения ВЧ сигнала (6° на каждые 100 км ВЛ) и сдвигом фазмежду токами по концам ВЛ, вызванным емкостными токами. Могут иметь местослучаи, когда ВЧ пакеты при подаче токов одноименных фаз совмещены между собойи смещены один относительно другого на утлы, близкие к 180°, при подведении кзащитам разноименных фаз, например, на ВЛ 750 кВ при нулевых или малыхперетоках активной мощности по ВЛ, когда по ВЛ могут протекать чисто емкостныетоки, что соответствует направлению токов при внутренних КЗ. При значительныхуглах между ВЧ пакетами (20° и более) при подведении одноименных фаз тока этотсдвиг (φ) в град, должен быть оценен по формуле:

φ = Θ + α,                                                                                   (20)

где Θ - угол между токами по концам ВЛ, эл. град;

α - угол, вызванный запаздыванием ВЧ сигнала (6° на 100 км длиныВЛ), град.

Значение угла Θ следует определить путем построения векторнойдиаграммы токов обоих концов ВЛ, получив векторную диаграмму токовпротивоположного конца ВЛ по телефону. Значение этого утла отсчитывается отвектора тока на рассматриваемом конце ВЛ (в направлении, противоположномвращению часовой стрелки) до вектора тока на противоположном конце ВЛ (см. рис.27, б).

В связи с тем, что векторная диаграмма токов на противоположном концеВЛ снимается относительно собственных напряжений, которые сдвинуты относительнонапряжений на рассматриваемом конце на угол δ_н, при нанесениивектора тока противоположного конца ВЛ на диаграмму нужно учесть значение этогоугла для ВЛ, по которым протекают значительные активные мощности. Припостроении диаграммы на питающем конце значение угла δ_нвычитается, а на приемном - складывается со значением фазы вектора тока,полученным по телефону. Значение угла (δ_н), в градусах, еслиможно пренебречь емкостными токами, может быть подсчитано по формуле:

                                                                     (21)

где Р - активная мощность на рассматриваемом конце ВЛ, МВт;

Х_л - индуктивное сопротивление ВЛ, Ом;

U₁, U₂ - напряжения на концах ВЛ, кВ.

Эта формула справедлива, если нет параллельных связей.

Значение угла (Θ), в градусах, может быть также подсчитано поприближенной формуле:

                                        (22)

где Р и Q - активная и реактивная мощности на рассматриваемом конце ВЛ,МВт, МВар;

I - ток на данном конце ВЛ, кА;

Х_C, X_L - емкостное и индуктивное сопротивленияВЛ, Ом.

На рис. 27, в показан примерный вид осциллограммы ВЧимпульсов, соответствующей векторной диаграмме, приведенной на рис. 27, б.Сдвиг между ВЧ импульсами (β), в градусах, определенный по осциллограмме,должен соответствовать расчетным, определяемым по одной из формул:

β= Θ'₁ + α - γ_пр - для опыта 1,                                              (23)

где γ_пр - ширина ВЧ импульса передатчика противоположногоконца ВЛ, град;

β = Ω_с- Θ″₁- α - для опыта 2,                                                  (24)

где Ω_с - ширина паузы ВЧ сигнала собственного передатчика,град.

В остальных опытах значения углов β определяется по одной извышеприведенных формул при подстановке соответствующих углов Θ₁ Аналогичные опыты выполняются и на подстанции 2, приэтом утлы определяются по соответствующим углам Θ₂.

3.12.20.4. Проверку правильности фазировки цепей напряжения можнопроизвести аналогично путем подачи на один из концов ВЛ одной фазы напряжения,а на другой конец ВЛ - поочередно напряжений трех фаз. Фазировка цепейнапряжения считается правильной, если при подведении к защитам одноименных фазнапряжения ВЧ импульсы передатчиков совпадают или сдвинуты на угол,обусловленный запаздыванием ВЧ сигнала противоположного конца (угол α), углом нагрузки δ_н иразностью ширины импульсов ВЧ передатчика.

3.12.20.5. Для проверки правильности включения устройств компенсацииемкостных токов следует произвести совместную проверку при подаче одновременнои цепей тока, и цепей напряжения. На обоих концах ВЛ к защитам одновременноподводится трехфазная система токов и напряжений с прямым, с обратнымчередованиями фаз, а затем с поочередным исключением одноименных фаз тока инапряжения (поочередно для всех трех фаз). При этом пакеты ВЧ импульсов должныбыть смещены один относительно другого на угол, близкий к 180°, или по крайнеймере, пауза между ВЧ импульсами должна быть меньше, чем при подведении кзащитам одноименных фаз токов (последнее условие может иногда не выполнятьсядля приемного конца длинной сильно нагруженной ВЛ сверхвысокого напряжения).

3.12.20.6. Производится обмен ВЧ сигналами между комплектамидифференциально-фазной и направленных высокочастотных защит. Для этого сначалапоочередно, а потом одновременно запускаются передатчики на концах ВЛ. Для ВЧканалов защит, оборудованных автоматическим контролем ВЧ канала, обмен ВЧсигналами производится с помощью этих устройств.

В дифференциально-фазных защитах при запуске передатчика только с однойстороны при достаточной нагрузке ток на выходе приемника уменьшается примернонаполовину в обоих приемниках (появляется напряжение на выходе приемниковАВЗК-80 при работе с полупроводниковыми защитами со значением, равным примернополовине максимального значения), что соответствует манипулированному ВЧсигналу при односторонне запущенном передатчике, а при одновременном запускеобоих передатчиков ток приема падает до нуля (напряжение на выходе приемникаАВЗК-80 при работе с полупроводниковыми защитами достигает максимальногозначения), что соответствует заблокированному состоянию защиты.

В направленных ВЧ защитах состояние защиты должно соответствоватьзаблокированному состоянию при хотя бы одном запущенном передатчике.

После окончания двусторонних проверок устройства РЗА могут вводиться вработу в соответствии с пп. 2.6.2-2.6.4.

3.13.Текущая эксплуатация устройств РЗА

В промежутках между плановыми техническими обслуживаниями устройств РЗАтекущая эксплуатация включает в себя ряд мероприятий.

3.13.1. "Правилами" [3,4]предусмотрена необходимость опробований устройств РЗА и их действий накоммутационные аппараты. Регламентирована необходимость опробования АВРмеханизмов СН ТЭС не реже одного раза в шесть месяцев, АВР вводов питания СН иАПВ ВЛ не реже одного раза в год в соответствии с п. 2.3.12 [3,4].Опробование должно проводиться оперативным персоналом. Для участия вопробовании может привлекаться персонал служб РЗА (ЭТЛ).

Необходимость опробования иных устройств определяется по местнымусловиям, например, в осенне-зимний период целесообразно опробование устройствРЗА действующих на включение короткозамыкателя и отключение отделителя. Такжепо местным условиям в межремонтный период может проводиться тестовый контрольмикроэлектронных и микропроцессорных устройств, имеющих соответствующиевстроенные средства.

3.13.2. "Правилами" [3,4](п. 2.3.11) предусмотрена также необходимость периодического осмотра аппаратурыРЗА и вторичных цепей персоналом служб РЗА (ЭТЛ). Периодичность осмотровустанавливается по местным условиям, но не реже одного раза в год. Притехническом осмотре контролируется отсутствие внешних повреждений устройства иего элементов, состояние креплений устройств, проводов на рядах зажимов и навыводах устройств, наличие надписей и позиционных обозначений. При техническомосмотре в ранневесенний период целесообразно контролировать состояние кабельныхканалов и, по возможности, состояние проложенных в них кабелей, особенно вместах пониженной надежности, например, в местах, которые могут быть затопленыпаводковыми водами.

При осмотре контролируется положение оперативных переключающихустройств: накладок, переключателей, испытательных блоков, рубильников и другихэлементов. В особенности следует обратить внимание на устройства РЗА,оперативно вводимые и выводимые в заданных режимах, например, защиты обходных ишиносоединительных включателей. Положение переключающих устройств должносоответствовать инструкциям для оперативного персонала или оперативным картам,а также картам уставок служб РЗА.

При осмотре контролируется положение сигнальных элементов указательныхреле, состояние сигнальных светодиодов и сигнальных ламп, проверяется наличиена устройствах РЗА оперативного напряжения, исправность цепей напряжения"звезды" и "разомкнутого треугольника", исправностьприборов, контролирующих состояние защит, например, контроля исправноститоковых цепей дифзащиты шин.

При осмотре терминалов микропроцессорных защит целесообразно контролироватьпо дисплею текущие значения токов, напряжений и других доступных параметров,сравнивать их с показаниями щитовых приборов или с показаниями мониторов АСУТП. Рекомендуется контролировать соответствие выполненных уставок заданным.Целесообразно проверять наличие зарегистрированных аварийных процессов, ранеене рассмотренных службой РЗА (ЭТЛ).

3.13.3. По информации оперативного персонала службы РЗА (ЭТЛ) должнырасследовать и вести внутренний учет случаев неисправностей устройств РЗА,например, повышенный небаланс в дифференциальных цепях защиты шин,неисправности в цепях напряжения, обрывы токовых цепей, сигнализируемые рядоммикропроцессорных устройств РЗА. Основной задачей такого учета являетсявыявление узких мест при повторяющихся повреждениях и подготовка техническихмероприятий по устранению узких мест.

3.13.4. Необходимо в соответствии с [13]проводить учет и анализ срабатываний устройств РЗА. Анализ срабатыванийустройств РЗА проводится на основе сопоставления данных, полученных отоперативного персонала (время и последовательность событий, работакоммутационных аппаратов, работа световой и звуковой сигнализации, выпавшиефлажки указательных реле и т.п.), и объективных данных (записи осциллографов,цифровых регистраторов аварийных процессов, как отдельно смонтированных, так ивстроенных в микропроцессорные устройства РЗА, показания приборов или программдля определения мест повреждения на ВЛ).

Анализ срабатываний позволяет правильно классифицировать работуустройств РЗА, выявлять некоторые недостатки устройств, неточности выборауставок и т.п., подготавливать технические мероприятия по повышению качестваработы устройств РЗА. Не следует пренебрегать анализом простых случаевсрабатывания устройств РЗА, например, КЗ на ВЛ с успешным АПВ. Может выявитьсяглубокое насыщение трансформаторов тока при близких КЗ, может произойтизамедление в срабатывании выключателя на отключение, может возникнуть ряддругих факторов, влияющих на надежную работу энергообъекта. Такие факторы, невыявленные в простейших случаях работы защиты и автоматики, могут существенноосложнить анализ серьезных нарушений, связанных с наложением несколькихаварийных событий.

Цифровые регистраторы предоставляют широкие возможности для подробногои достоверного анализа сложных событий, в том числе с неправильными действиямиустройств РЗА. Например, представляется возможным проанализировать поведениезащит при глубоких насыщениях трансформаторов тока, питающих защиту, приразвившихся качаниях, выявить отличия реального токораспределения при КЗ оттокораспределения, принятого при расчетах, и т.п. По измерению частоты врайоне, оказавшемся энергодефицитным, выявляются отказавшие или излишнесработавшие устройства АЧР. По измерению токов и напряжений обратнойпоследовательности в процессе КЗ проверяется качество работы фильтровыхустройств РЗА.

На основании результатов анализа неправильных действий устройств РЗАпроводится их послеаварийная проверка. Важными условиями проведения такойпроверки являются сохранение устройства в том виде, в каком оно было в моментсобытия, и организация режима, сходного с тем, какое было в момент события.Проверочными устройствами имитируются условия, существовавшие на входеустройства РЗА, без каких-либо переключений в нем. Наиболее полноценнаяимитация события может быть осуществлена с применением автоматическогопроверочного устройства, позволяющего воспроизвести на входах устройства РЗАаварийный процесс, записанный цифровым регистратором.

3.13.5. В порядке текущей эксплуатации необходимо производитькорректировку инструкций для оперативного персонала по обслуживанию устройствРЗА и уточнение исполнительных схем. Рекомендуется выполнять исполнительныесхемы в электронном виде, например, с помощью программы AutoCad. Первоначальныезатраты на выполнение исполнительных схем в электронном виде окупаютсяэкономией времени на внесение изменений при реконструкциях и сокращениемколичества ошибок при производстве работ в устройствах РЗА.

4.УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

4.1. Работы по техническому обслуживаниюустройств РЗА и вспомогательных цепей в действующих электроустановкахпроизводятся по нарядам или распоряжениям в соответствии с требованиями"Правил" [6,10],"Инструкции" [11]и пп. 2.3-2.6 настоящейИнструкции.

Работы повышенной опасности, выполняемые на выделенном участке внедействующих электроустановок, также должны выполняться по наряду.

4.2. Каждый работник, принимающий непосредственное участиев работах, обязан пройти медицинское освидетельствование и проверку знанийправил техники безопасности (получить соответствующую группу по техникебезопасности), получить вводный инструктаж и целевой инструктаж на рабочемместе по технике безопасности, освоить методику проведения соответствующихработ с учетом требований правил техники безопасности, при необходимости -пройти стажировку под руководством опытного работника.

4.3. При работах необходимо пользоваться специальнымэлектротехническим инструментом с изолированными ручками в соответствии с [11];в частности, металлический стержень отверток должен быть изолирован. Изоляциядолжна оканчиваться на расстоянии не более 10 мм от конца жала отвертки.

4.4. При выполнении работ по техобслуживанию устройств РЗАследует обратить особое внимание на следующие указания.

а) Временные схемы, собираемые для наладки оборудования (снятиехарактеристик, осциллографирование и т.п.), должны выполняться на специальныхстолах. Запрещается применять столы с металлической рабочей поверхностью или сметаллическим обрамлением. Изоляция соединительных проводников не должна бытьнарушенной.

б) Временные питающие линии должны быть выполнены изолированнымпроводом (кабелем), надежно закреплены, а в местах прохода людей должны бытьподняты на высоту не менее 2,5 м.

в) Питание временных схем для проверок и испытаний должно выполнятьсячерез автоматический выключатель с обозначением включенного и отключенногоположений. Последовательно с выключателем в цепь питания устанавливаетсякоммутационное устройство с видимым разрывом цепи (штепсельный разъем). Приснятии напряжения со схемы первым выключается выключатель, а затем штепсельныйразъем.

г) Сборку временных схем для электрических испытаний, переключениепроводов в схеме, перестановку приборов и аппаратов в ней запрещаетсяпроизводить без снятия напряжения и создания видимого разрыва питающей сети.

д) При перерывах и окончании работ по техническому обслуживаниюперсонал, производивший работы, должен отключить линию временного питания ссозданием видимого разрыва.

е) Металлические корпуса переносных приборов, аппаратов должны бытьзаземлены (заземлены и занулены).

ж) При использовании в работе комплектных испытательных устройств должныбыть предусмотрены меры, предотвращающие доступ к выводам, находящимся поднапряжением. При подключении испытательного устройства к цепям, которые могутбыть заземлены (цепи тока, напряжения), необходимо убедиться в отсутствиигальванической связи между входными и выходными зажимами устройства. Приналичии такой связи следует временно отключать заземления. Во всех случаяхнеобходимо тщательно ознакомиться с правилами безопасности при пользованиииспытательным устройством.

з) Рабочее место должно быть удобным и достаточно освещеннымсоответствии с требованиями [6,п. 1.4.12] и СНиП23-05-95 "Естественное и искусственное освещение" [12].

и) При производстве работ следует строго следить, чтобы левая и праваяруки не прикасались одновременно к элементам или точкам схемы, находящимся поднапряжением 36 В и более, и заземленным предметам и аппаратам (заземленнымкорпусам панелей, приборов, стендов, батареям центрального отопления и др.).

к) При наличии в схемах устройств РЗА конденсаторов в случаенеобходимости работы в этих цепях конденсаторы должны быть разряжены.

л) Измерения следует производить сухими руками в одежде с опущеннымирукавами, кольца и металлические браслеты должны быть сняты.

м) Работы в цепях и устройствах РЗА должны производиться поисполнительным схемам. Работа без схем, по памяти, запрещается.

4.5. Дистанционное включение и отключение первичныхкоммутационных аппаратов для опробования может производить работник, проводящийтехническое обслуживание, с разрешения дежурного персонала (а вэлектроустановках без местного оперативного персонала - без получения такогоразрешения) в соответствии с [6,пп. 2.3.11, 4.5.7].

Перед подачей оперативного напряжения для наладки и опробования схемкоммутационных аппаратов, управление которыми производится из нескольких мест,должна быть устранена возможность управления ими с других мест (отключены цепи,вывешены плакаты "Не включать. Работают люди" или "Не открывать.Работают люди").

При работах в цепях вторичных обмоток трансформаторов напряжения сподачей напряжения от постороннего источника отключаются автоматическиевыключатели и рубильники, установленные в цепях вторичных обмотоктрансформаторов напряжения, во избежание обратной трансформации на сторонувысокого напряжения.

4.6. При работах в цепях вторичных обмоток трансформаторовтока и трансформаторов напряжения следует учитывать следующее:

а) Все вторичные обмотки измерительных трансформаторов тока инапряжения должны иметь постоянное заземление.

б) Запрещается снимать заземление вторичных обмоток трансформаторовтока и трансформаторов напряжения, если они находятся под рабочим напряжением.Запрещается снимать заземление металлических корпусов устройств РЗА,находящихся в работе.

в) При необходимости переключений в цепях вторичных обмотоктрансформаторов тока при протекании тока через его первичную обмотку вторичнаяобмотка должна быть предварительно закорочена на специальных выводах или наконтрольных штекерах испытательных блоков. Переключения должны производиться сдиэлектрического коврика. Откручивание винтов, крепящих провода, следуетпроизводить медленно, одной рукой, не касаясь другой рукой ни вторичнойкоммутации, ни корпуса панели, при появлении малейшего искрения, треска винтследует немедленно закрутить обратно и еще раз тщательно проверитьподготовительную схему. При раскорачивании токовых цепей измерительных трансформаторовтока должны быть немедленно прекращены все работы в устройствах РЗА и ваварийном порядке отключены коммутационные аппараты в цепях первичных обмотокэтих трансформаторов тока.

г) При проверке полярности обмоток трансформаторов тока импульсамипостоянного тока измерительный прибор должен быть предварительно надежноприсоединен к выводам вторичной обмотки, только после этого в первичную обмоткуможно подавать импульс тока.

д) Вторичные токовые цепи измерений и защиты должны подсоединяться квыводам вторичных обмоток трансформаторов тока только после полного окончаниямонтажа всех цепей.

4.7. При выполнении работ в цепях статора вращающегосяневозбужденного генератора (измерение значения остаточного напряжения,чередования фаз и т.п.) принять меры по блокированию включения АГП,предварительно проверить отсутствие большого значения напряжения на вторичнойобмотке измерительного трансформатора напряжения. Работы следует производить вдиэлектрических перчатках или диэлектрических галошах.

4.8. Настройка, проверка и измерение фильтровприсоединения высокочастотной части дифференциально-фазных защит, устройствВЧТО, АНКА, отборов напряжения разрешается на действующем высокочастотномканале.

При этом нижняя обкладка конденсатора связи должна быть заземлена по нормальнойсхеме через линейную катушку фильтра присоединения или заземляющий дроссель сразрядником, включенным между нижней обкладкой конденсатора связи и землей.

Подключать и отключать приборы в цепи между конденсатором связи ифильтром присоединения и в шкафу отбора напряжения разрешается только принаглухо заземленной с помощью заземляющего ножа обкладки конденсатора связи.

Приложение 1
(рекомендуемое)

ПОРЯДОК ПРОИЗВОДСТВАРЕМОНТНЫХ РАБОТ НА ПЕЧАТНЫХ ПЛАТАХ

При производстве ремонтных работ на печатных платах и, в частности,заменах интегральных микросхем (ИМС) и других полупроводниковых элементовследует руководствоваться указаниями, приведенными ниже. Настоящие рекомендациине распространяются на многослойные печатные платы микропроцессорных устройств РЗА,которые неремонтнопригодны.

1. Во избежание повреждения микросхем от статическогоэлектричества поверхность стола, на котором производятся работы, должна бытьпокрыта металлическим листом, который заземлен через резистор сопротивлением 1МОм. Лист изготавливается из нержавеющей стали или латуни. Оборудование,оснастка и инструмент, необходимые для работы с ИМС, не имеющие цепей питанияот сети, должны подключаться к заземляющему зажиму через резисторсопротивлением 1 МОм или находиться на металлическом листе.

2. Лицу, производящему работы, рекомендуется надевать одежду измалоэлектризующихся материалов (например, халаты из хлопчатобумажной ткани,обувь на кожаной подошве и др.); не рекомендуется одежда из шелка, капрона,нейлона и других подобных материалов.

3. Для замены вышедшей из строя микросхемы или другого элементанеобходимо удалить лак с платы со стороны пайки, для чего предварительнонагреть это место до 150-180°С. После этого осторожно подрезать лак в местахпайки и удалить его остатки тампоном, смоченным в этиловом спирте илиспирто-бензиновой смеси (бензин "БР-1" Галоша - 50%, спирт этиловый -50%). После просушки в течение 5-10 мин плата будет готова к выпаиваниюэлемента. Перед выпайкой на очищенные места нанести флюс. Для этого использоватьтвердую канифоль или жидкий флюс, для приготовления которого толченую канифользаливают двойным количеством этилового спирта.

4. Выпаивать микросхему следует с помощью обыкновенногоэлектропаяльника напряжением 220, 36 и 12 В, мощностью до 40 Вт, обеспечивающимнагрев жала паяльника до 270°С. Электропаяльник следует включить черезразделительный трансформатор или его жало подключить к заземляющей шине.

Можно также воспользоваться выпускаемым серийно электропаяльнымнабором, в котором предусмотрена двухступенчатая регулировка температуры,гальваническая развязка с напряжением сети и заземление стержня паяльника.

Перед выпаиванием необходимо откусить бокорезами выводы микросхемы илидругого элемента со стороны его установки на высоте 1,5-2 мм от поверхности платы.Затем поочередно расплавлением припоя в монтажном отверстии удалить оставшиесявыводы из отверстия с помощью пинцета со стороны, противоположной установкенавесных элементов.

Удалить электропаяльником, вращая в отверстии заостренную деревяннуюпалочку или спичку, излишки припоя из монтажного отверстия.

Проверить металлизацию монтажных отверстий и контактных площадок наотсутствие повреждений, прочистить их спичкой и промыть спиртом илиспирто-бензиновой смесью.

При нарушении металлизации монтажного отверстия без поврежденияконтактной площадки в монтажное отверстие впаять проволоку ММ-0,9 длиной 5-8 ммили специальный пистон с последующей развальцовкой и пайкой.

При нарушении контактной площадки допускается установка лепестка сразвальцовкой и последующей пайкой.

5. Перед началом пайки необходимо произвести лужение выводов элемента.Эту операцию следует выполнять теми же флюсами и припоями, что и последующуюпайку. Микросхему с подготовленными выводами установить на печатную плату иориентировать по ключу. Ключом (первым выводом) является вывод, отмеченныйспециальным знаком (точкой).

Пайку, осуществлять припоями ПОС-60, ПОС-61, ПОС-61М, ПОСК-50 илиПОСВ-33 кратковременным однократным прикосновением жала паяльника к контактнойплощадке и выступающему концу вывода со стороны, противоположной сторонеустановки навесных элементов и штырьковых микросхем. Продолжительность пайки недолжна превышать 3 с, интервал между пайками соседних выводов - не менее 10 с.Пайку проводить с обязательным применением теплоотвода от запаиваемой ножки. Вкачестве теплоотвода допускается использовать пинцеты, плоскогубцы и т.п.Теплоотвод следует снимать не ранее чем через 5 с после пайки.

Процесс пайки начинать с нанесения жидкого флюса с помощью волосянойкисти или кусочков твердой канифоли. Пайку микросхем начать с крайних выводов,чтобы закрепить микросхему. При пайке диаметр проволоки или трубчатого припоядолжен быть на 50-60% меньше диаметра стержня паяльника. Если такой проволокинет, то следует использовать припой в виде крошки. Расстояние по длине выводаот места пайки до корпуса должно составлять не менее 1 мм. В процессе монтажадопускается подрезка выводов при условии обеспечения выступающей части выводовнад поверхностью печатной платы в местах пайки не менее 0,5 мм.

После пайки с места соединения следует удалить флюс с помощью спиртаили спирто-бензиновой смеси, покрыть лаком УР-231, ЭП-730 или Э-4100.

6. При отслоении или повреждении печатного проводника его следуетдублировать внешним проводником. Дублирующий проводник допускается располагатьс обеих сторон платы; проводник разрешается припаивать только к контактнойплощадке. При отслоении печатного проводника по всей длине или на длине 40% егопротяженности поврежденный проводник удалить. Сечение внешнего проводника должнобыть 0,20 или 0,35 мм². Допускается применение проволоки ММ-0,5 визоляционной трубке.

Приложение2
(справочное)

РЕКОМЕНДАЦИИ ПО ПРОИЗВОДСТВУИЗМЕРЕНИЙ ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ УСТРОЙСТВ РЗА

1. Точность измерений должна соответствовать требованиям техническойдокументации на конкретные устройства РЗА (классу точности устройств РЗА еслион установлен для устройства) и быть не ниже данных, приведенных в табл. 3.

2. Точность измерения характеризуется как погрешностями самогоизмерительного прибора, так и метода измерения. Различают следующие погрешностиизмерительных приборов.

2.1. Абсолютную погрешность Δ, определяемую как разницу междупоказанием прибора А_и и действительным значением измеряемой величиныА:

Δ = А_и - А.                                                                                      (25)

2.2. Относительную погрешность δ - абсолютную погрешность,выраженную в процентах от действительного значения измеряемой величины:

                                                                                      (26)

на практике обычно принимают

                                                                                    (27)

поскольку значение абсолютной погрешности относительно значенияизмеряемой величины обычно невелико.

3. Точность стрелочных измерительных приборов и преобразователейхарактеризуется классом точности прибора γ_max, который определяется как максимальнаяабсолютная погрешность измерения Δ_max, произведенного прибором в пределахрабочей части шкалы в нормальных условиях (п. 4 данного приложения), отнесеннаяк верхнему пределу шкалы прибора А_ш:

                                                                      (28)

Исходя из понятия класса точности прибора, основная погрешность прибора(относительная погрешность прибора при измерении при нормальных условияхвеличины А_и) может быть подсчитана по формуле:

                                                                                 (29)

Как следует из формулы (29), для уменьшения погрешности измерения егоследует производить таким образом, чтобы стрелка измерительного приборанаходилась как можно ближе к верхней границе шкалы (рекомендуется в последнейее четверти или трети).

Например, при измерении амперметром класса точности 1,0 (со шкалой 10А) тока 4 А относительная погрешность измерения составит ,при измерениях этого же тока аналогичным прибором, но сошкалой 5 А относительная погрешность составит  = 1,25%, т.е.значение близкое к классу точности прибора.

Для обеспечения указанных условий измерения в ряде случаев необходимоприменять многопредельные приборы, трансформаторы тока, добавочные резисторы ишунты.

Точность цифровых измерительных приборов характеризуетсянепосредственно погрешностями измерения. Абсолютная погрешность цифровыхизмерительных приборов задается в виде одной из формул:

                                                                     (30)

где А_и - показания прибора, соответствующие измеряемойвеличине;

а - относительная погрешность (часто выражается в единицах младшегоразряда);

b - относительная величина;

р - показатель пределов, имеющих декадное отношение (например, дляпределов 1:1, 10:1 и 100:1 показатель р равен 1, 2 и 3 соответственно), или

Δ = ± (аА_и + b'A_k),                                                                    (31)

где A_k- конечное значение установленного предела измерения;

b' -относительная величина (произведение b'A_k соответствует значению абсолютной погрешности).

4. Класс точности приборов определяется при нормальных условиях.

4.1. Под нормальными условиями понимается следующее:

- температура окружающего воздуха 20°С;

- нормальная частота переменного тока 50 Гц;

- определенное (горизонтальное, вертикальное) положение прибора;

- отсутствие внешних электрических полей;

- другие условия, оговоренные в паспорте на измерительный прибор.

4.2. Дополнительные (относительные) погрешности измерительных прибороввызываются отличием условий проведения измерений от нормальных и применениемдополнительной аппаратуры.

a) δ_t - погрешность от изменения температурыокружающего воздуха от нормальных значений до любой температуры в пределахрабочих температур. Область рабочих температур и предельное значение этойпогрешности для различных групп измерительных приборов на каждые 10°С изменениятемпературы указаны в табл. 6.

Таблица 6

б) δ_f - погрешность, вызванная отклонениемчастоты от нормальной. Предельное значение этой погрешности при отклонениичастоты на ±10% от нормальной частоты (нормальной области частот), как правило,равно классу точности прибора.

в) δ_ф - погрешность от влияниявнешнего магнитного и электрического поля. Предельное значение этой погрешностидля приборов, не имеющих символа F30, за исключением электростатическихприборов, под влиянием однородного магнитного поля с индукцией 0,5 мТл равнозначениям, указанным в табл. 7.

Таблица 7

Предельное значениедополнительной погрешности приборов, имеющих символ F30, за исключениемэлектростатических приборов, под влиянием внешнего однородного магнитного поляс индукцией, равной указанной в символе в миллитеслах, равно классу прибора.

Предельное значение допустимой дополнительной погрешности дляэлектростатических вольтметров, не имеющих символа F34, под влиянием внешнегоэлектрического поля частоты 50 Гц напряженностью 20 кВ/м равно ±0,5% дляприборов классов точности 0,05-0,5 и классу точности - для приборов классовточности 1-5. Предельное значение для приборов, имеющих символ F34, подвлиянием внешнего электрического поля частоты 50 Гц напряженностью, равнойуказанной в символе в киловольтах на метр, равна классу точности прибора.

г) δ_L - погрешность, вызванная изменением положенияприбора от нормального положения в любом направлении. Предельное значение этойпогрешности при отклонении на ±5° должно быть равно классу точности прибора.Допускается изготовление приборов с изменением положения от нормального болеечем на 5°. При этом предельное значение дополнительной погрешности также равноклассу точности прибора. Если на приборе отсутствует символ положения,предельное значение этой погрешности, вызванное изменением положения от 0 до90° для переносных и от 90 до 0° для щитовых приборов, равно половине классаточности прибора.

д) δ_пр - другие виды погрешностей, вызванных различнымифакторами, например, работой в условиях вибрации или ударов (для вибро- иудароустойчивых приборов), действием других однотипных приборов, помещенныхрядом, от изменения напряжения (для фазометров, ваттметров предельное значениедополнительной погрешности, вызванное отклонением напряжения на ±10%номинального, равно классу точности прибора), отклонением формы кривой тока инапряжения от синусоидальной и т.п. Указанные погрешности учитывают в редкихслучаях, когда воздействующий фактор сильно выражен, обычно же имипренебрегают.

е) δ_ТТ - погрешность, вызванная применениемизмерительных трансформаторов тока.

Токовая  и угловая  погрешности длятрансформаторов тока класса точности 0,1-0,2 при протекании первичного тока I вдиапазоне от 0 до 120% номинального значения I_ном и нагрузке в пределах 25-100% номинального значениямогут быть подсчитаны по формулам:

,                                             (32)

                                         (33)

В зависимости от вида измерения учитывается одна или другаяпогрешность.

4.3. В общем случае результирующая относительная погрешностьизмерительного прибора δ_n может достигнуть суммы погрешностиприбора от всех влияющих факторов. В действительных условиях маловероятносовпадение всех неблагоприятно влияющих факторов и одинакового знака всехпогрешностей. Поэтому эту погрешность более правильно подсчитывать по формуле:

                          (34)

4.4. В случаях, когда результирующее значение регистрируемой величиныполучаете в результате арифметических преобразований показаний отдельныхприборов, полная относительная погрешность определения регистрируемой величиныδ_Σ может быть определена по формулам:

а) при суммировании двух измеренных значений А₁ и А₂

δ_Σ=± (А₁|δ_n1|+A₂|δ_n2|)/(А₁+А₂)                                               (35)

б) при вычитании двух измеренных значений А₁ и А₂

δ_Σ= ± (А₁|δ_n1| + A₂|δ_n2|)/(А₁-А₂)                                              (36)

в) при умножении или делении двух измеренных величин

δ_Σ = ± (|δ_n1| + |δ_n2|)                                                                      (37)

г) в общем случае, когда измерение производится m приборами, арегистрируемая величина А получается в результате преобразования

А = f (A₁,A₂,…,A_n)                                                                    (38)

                              (39)

В вышеперечисленных формулах:

δ_n1, δ_п2,..., δ_nm -относительные погрешности приборов при измерении величин А₁, А₂,…,А_m;  и т.д.соответствующие частные производные.

5. При определении погрешности измерения сначалаопределяются основные, дополнительные и результирующие погрешности каждогоизмерительного прибора, а затем - полная относительная погрешность определениярегистрируемой величины.

Пример. Определить возможную погрешность приизмерении сопротивления срабатывания реле сопротивления при следующих условиях:измерение производится при токе 40 А, напряжении 50 В; используются вольтметрЭ515/3 с пределом измерений 75-600 В класса точности 0,5 и амперметр Э514/3 на5-10 А класса точности 0,5, включенный через трансформатор тока И-54. Измерениепроизводится при температуре окружающего воздуха +10°С, угол наклона плоскостистола, на котором установлены приборы 10°, частота сети 49,8 Гц.

Установим коэффициент трансформации трансформатора тока равным 50/5,предел амперметра - 5 А, предел вольтметра - 75 В. Такой выбор пределовобеспечивает измерение с наименьшей погрешностью.

Основная относительная погрешность амперметра δ_0А ивольтметра δ_0В составит:

Дополнительные погрешности от отклонения температуры окружающеговоздуха на 20 - 10 = 10°С для обоих приборов одинаковы (приборы принадлежат коII-IV группе по климатическим условиям) и равны классу точности прибора δ_tA = δ_tB = 0,5%.

Определим дополнительную погрешность от магнитного поля, вызванногопротеканием тока 40 А (примем расстояние этого провода до измерительных приборовL = 0,1 м). Индукция внешнего магнитного поля вокруг проводника с токомопределяется по формуле:

Дополнительная погрешность от магнитного поля для амперметра δ_fА и вольтметра δ_tВ согласно табл. 7 составляет:

Дополнительная погрешность от наклона прибора для амперметра δ_LA и вольтметра δ_LBодинакова и равна классу точности:

δ_LA = δ_LB= 0,5%

Погрешностью от изменения частоты можно пренебречь.

Дополнительная погрешность, вызванная применением трансформатора тока,составит:

Результирующая относительная погрешность амперметраδ_nAи вольтметра δ_nВсоставит:

Полная относительная погрешность определения сопротивления δ_ΣZ (как частного от деления) составит

6. Кроме факторов, влияющих на перечисленные выше погрешности(регламентированные ГОСТ), имеются также другие факторы, которые существенновлияют на точность измерения. Как и вышеперечисленные факторы, их влияние вряде случаев можно полностью или частично устранить введением соответствующихпоправок, изменением метода измерения другим или учесть количественно в видедополнительной погрешности. К таким существенным факторам при проверкахустройств РЗА относятся следующие:

а) Внутреннее сопротивление приборов. Подбор приборов следуетосуществлять таким образом, чтобы не было взаимного влияния измерительныхприборов и их влияния на схему проверяемого устройства РЗА. Ниже для примера нарис. П2.1 приведены две схемы включения амперметра и вольтметра для снятиявольт-амперных характеристик. Из схемы видно, что при несоблюдении условий,указанных в подрисуночных надписях, увеличится дополнительная погрешностьизмерения, вызванная для схемы на рис. П2.1, а сравнительно малым внутреннимсопротивлением вольтметра Z_pV, а для схемы на рис. П2.1, б -сравнительно большим внутренним сопротивлением амперметра Z_pA. Поэтому схема рис. П2.1, а обычноприменяется при малых Z_н, а рис. П2.1, б, - при больших.

Рис. П2.1.Схемы включения амперметра и вольтметра для снятия вольт-амперныххарактеристик:

а - для Z_н << Z_pv; б - для Z_н >> Z_pA

Из схемы, приведенной нарис. П.2.2, видно, что в случае, когда внутреннее сопротивление вольтметрасоизмеримо с сопротивлениями резисторов R1-R3, может произойти существенноеизменение режима работы схемы проверяемого устройства.

Рис. П2.2. Изменение токов приподключении в схему вольтметра с недостаточно большим внутренним сопротивлением

б) Существенным фактором является система измерительного прибора приизмерении несинусоидальных токов и напряжений, например, в цепях выпрямленноготока, токов и напряжений на выходе насыщающихся трансформаторов, стабилизаторови т.п.

Измерительные приборы переменного тока и напряжения реагируют либо надействующее значение, либо на среднее по модулю (средневыпрямленное) значение,либо на амплитудное значение, наконец, на постоянную составляющую. Надействующее значение реагируют электромагнитная, электродинамическая,ферродинамическая, электростатическая, термоэлектрическая системы приборов, атакже электронные вольтметры с двухполупериодным выпрямлением и квадратичнойхарактеристикой. На среднее по модулю значение реагируют магнитоэлектрическаясистема приборов с выпрямителем, электронные вольтметры с однополупериоднымвыпрямлением и линейной или квадратичной характеристикой. На амплитудноезначение реагируют электронные вольтметры с амплитудной характеристикой. Напостоянную составляющую реагируют магнитоэлектрические системы приборов безвыпрямителя. Градуировка этих приборов (кроме магнитоэлектрических системприборов без выпрямителя) производится в действующих значениях тока илинапряжения при правильной синусоидальной форме кривой измеряемой величины.

Соотношения между амплитудным значением А_m, действующим А_э и среднимзначением А_ср измеряемой величины А определяется выражениями: придействии синусоидально изменяющейся величины

                                                                (40)

                                                            (41)

при действии несинусоидально изменяющихся величин (путем разложения вряд Фурье на n гармонических составляющих) эти величины могут быть представлены ввиде:

a = A_o + A_1m sinωt+ A_2m sin (2ωt + ψ₂) + …+ A_nmsin(nωt+ ψ_n);                                                                                                                                                     (42)

                                              (43)

                   (44)

При измерении несинусоидальных величин приборы разных типов могутдавать различные показания. Как видно из вышеприведенных формул, показанияприборов, реагирующих на действующее значение, не будут зависеть от угла сдвигафаз между гармоническими составляющими, а показания приборов, реагирующих насреднее по модулю значение, будут зависеть от угла сдвига фаз отдельныхгармонических составляющих относительно основной гармонической составляющей иот схемы выпрямления (в схемах с однополупериодным выпрямлением будутсуммироваться основная и нечетная гармонические составляющие, а в схемах сдвухполупериодным выпрямлением - все гармонические составляющие). Для получениярезультата в средних значениях необходимо выполнить пересчет согласно формуле:

                                                               (45)

Амплитудные электронные вольтметры измеряют значение напряжения, равное0,707 амплитудного значения напряжения любой формы, симметричного относительнооси времени, а при несимметричной кривой их показания зависят от того, к какимвыводам прибора подведено измеряемое напряжение. При синусоидальном напряженииони измеряют действующее значение напряжения.

Производить каждый раз анализ формы кривой и вводить какие-либопоправки в показания приборов затруднительно. Поэтому при измерениях в цепях снесинусоидальной формой кривой и в цепях выпрямленного тока следует применятьизмерительные приборы такой же системы, как и работающая в этих цепяхаппаратура. Так, если в цепях с несинусоидальным током работаетэлектромагнитное реле, то измерение следует производить также электромагнитнымприбором. Если в цепях выпрямленного тока работает поляризованное реле или отэтих цепей заряжаются конденсаторы (БПЗ-400), то измерения следует производитьмагнитоэлектрическим прибором. В цепях, к которым подключены микропроцессорныезащиты, измерения следует производить прибором, измеряющим то значениеэлектрической величины, на которое реагирует защита. Обычно это указывается вруководствах по эксплуатации защит, в разделе "Измерения".

Особо следует отметить случаи работы электромагнитного реле постоянноготока на выпрямленном напряжении. Такое реле теоретически реагирует надействующее значение выпрямленного тока, и в принципе измерения следовало быпроизводить электромагнитным прибором. Учитывая, что индуктивное сопротивлениеобмотки реле велико, а для высших гармонических составляющих оно еще больше,ток через его обмотку почти не содержит высших гармонических составляющих и сдостаточной для практики точностью может считаться постоянным током. Поэтомуизмерения в таких цепях правильнее производить магнитоэлектрическим прибором.

7. Для уменьшения вышеперечисленных и других погрешностей измеренияследует руководствоваться следующими рекомендациями.

а) Испытательное устройство должно давать практически синусоидальныйток и напряжение. Для этого испытательные устройства запитываются от линейныхнапряжений, во вторичную цепь нагрузочного трансформатора включается добавочныйрезистор, сопротивление (Ra, в омах) которого определяется по формуле:

,                                                                                 (46)

где Z_p - сопротивление обмотки реле, Ом.

б) Система измерительного прибора выбирается таким образом, чтобыприбор и проверяемое реле реагировали на одни и те же значения (действующее,среднее и др.). Детекторные и электронные измерительные приборы в цепях снесинусоидальными током или напряжением можно применять лишь для измерений, нетребующих высокой точности, или для определения максимальных и минимальныхзначений.

в) Пределы измерительных приборов подбираются таким образом, чтобы ихпоказания составляли не менее двух третей шкалы прибора.

г) При измерении тока (мощности) через промежуточный трансформатор токапредел амперметра (ваттметра) желательно выбирать равным номинальномувторичному току трансформатора тока.

Класс точности этого трансформатора тока должен быть, по крайней мере,на одну ступень выше класса точности амперметра (ваттметра). Коэффициенттрансформации подбирается таким образом, чтобы значение измеряемого тока былокак можно ближе к номинальному первичному току трансформатора тока. Значениесопротивления нагрузки должно быть в пределах 25-100% номинального значениятрансформатора тока. При использовании трансформаторов тока температураокружающего воздуха должна быть в пределах 10-35°С.

д) Следует применять приборы группы, соответствующей температуреокружающего воздуха. При значительных отклонениях температуры окружающеговоздуха от нормальной следует выбирать приборы тех групп, которые имеют меньшуюдополнительную погрешность по температуре. При этом результирующая погрешностьв ряде случаев может оказаться меньшей, чем при применении приборов другихгрупп с более высоким классом точности.

е) Следует правильно устанавливать прибор, по возможности не допускаяотклонений от его нормального положения.

ж) Во всех случаях, особенно при измерении малых значений токов инапряжений, следует включать амперметр и вольтметр так, чтобы собственноепотребление прибора вносило минимальные ошибки в измерения. При измеренияхнапряжений в цепях маломощных источников (на выходах фильтров, в полупроводниковыхсхемах и др.) следует применять высокоомные вольтметры. Сопротивлениевольтметров переменного тока должно быть не менее 1-2 кОм/В, сопротивлениевольтметров для измерения в цепях постоянного тока (полупроводниковыеустройства РЗА, цепи приемопередатчиков ВЧ защит) должно быть не менее 10-20кОм/В. Сопротивление Милли- и микроамперметров для измерений токов на выходефильтров, в дифференциальных схемах, в схемах сравнения и т.п. должно бытьминимальным, около десятых долей Ома при шкалах 25-50 мА.

з) Для устранения влияния внешних полей следует скручивать вместепрямой и обратный провода, по которым протекают значительные токи.

и) При измерении одной и той же величины двумя приборами и определенииее по сумме показаний этих приборов следует большую долю измеряемой величиныизмерять прибором с более высоким классом точности.

к) При измерении электрической мощности целесообразнее производитьизмерение с помощью ваттметров, а не по показаниям трех приборов того же классаточности: вольтметра, амперметра и фазометра (так как их погрешности приизмерении складываются).

л) При применении электронных средств измерения (электронныхвольтметров, осциллографов, частотомеров и др.) следует учитывать наличиевозможного заземления отдельных точек схемы (в токовых цепях и цепяхнапряжения, в блоках питания и др.). При неправильном подключении заземленноговывода измерительного прибора возможно возникновение КЗ (см. рис. П2.2)или значительная ошибка в измерении из-за нарушения режимов работы проверяемойсхемы (шунтирование резистора R3 или R2, в схеме рис. П2.2).Поэтому указанными приборами следует производить измерения только относительнозаземленных точек схемы. При измерении напряжений в схеме по рис. П2.2ламповым вольтметром с незаземленным корпусом появится дополнительная ошибка визмерении из-за наличия емкостных связей между корпусом прибора и землей.

м) Для стабилизации характеристик проверяемого устройства РЗА иизмерительных приборов измерения следует производить после их предварительногопрогрева током и напряжением.

н) Для уменьшения погрешностей, носящих случайныйхарактер, следует производить несколько измерений и определять среднеезначение, отбросив единичные результаты, значительно отличающиеся от остальных(промахи). Для уменьшения влияния вариации прибора в отдельных случаях,требующих особо точных измерений, следует производить измерение при плавномувеличении, а затем при плавном снижении измеряемой величины; такой способ непригоден для снятия вольт-амперных характеристик трансформаторов тока.

о) При проверках устройств РЗА следует производить измерения снеобходимой степенью точности. Необходимо заранее определить, какая точностьизмерения нужна согласно табл. 3, инеобходимые классы точности измерительных приборов путем расчета или согласнорекомендациям, приведенным в табл. 8, для проверки устройств РЗА различных типов.

Таблица 8

Измерительные приборы проверочных устройств должныудовлетворять предъявляемым требованиям. Допускается применение устройств сприборами меньшей точности (например, У5053). При этом следует обязательнооценивать возможные последствия, к которым может привести неточность замеров.

Приложение3
(рекомендуемое)

ОБЩИЕ ТРЕБОВАНИЯ КИСПЫТАТЕЛЬНОЙ АППАРАТУРЕ

Требования к испытательной аппаратуре определяются составом устройствРЗА, современными техническими возможностями и условиями обслуживания.Настоящие требования обусловлены:

- появлением в электроэнергетике нового поколения устройств РЗА(микроэлектронных, микропроцессорных);

- появлением компьютерных средств, позволяющих в значительной степениавтоматизировать техническое обслуживание (далее - ТО), устройств РЗА,автоматически создавать протоколы проверки требуемой формы, обеспечивать ряддополнительных удобств для персонала;

- намечающимся изменениям подхода к ТО устройств РЗА, в частности,уменьшением времени, выделяемого на плановое ТО при сокращении численностиперсонала.

Испытательные устройства, необходимые для ТО устройств РЗА, цифровыхрегистраторов, устройств для определения мест повреждения на линияхэлектропередачи, могут выполняться в двух основных вариантах.

Первый вариант, наиболее распространенный в настоящее время,предусматривает подачу в устройства РЗА входных величин в ручном илиполуавтоматическом режиме. Это реализуют комплектные устройства У5053, ЭУ5001,установки "Уран-1", "Уран-2" и др. Второй вариант позволяетподавать в устройства РЗА требуемые значения входных величин как в ручном, таки в автоматическом режиме. Возможна также подача в устройство входных величин,физически воспроизводящих аварийные процессы либо по математическим программам,разрабатываемым для конкретных типов устройств РЗА либо по записям реальновозникавших аварийных процессов в энергосистемах. Такими возможностямиобладают, например, устройства типа "РЕТОМ" (НПП"Динамика").

В обоих вариантах устройства должны обеспечивать выполнение"Правил технического обслуживания" [3,4],достоверность и достаточную точность измерений, безопасность и удобство,минимальные трудозатраты на ТО.

Устройства должны обеспечивать плавное или ступенчатое с достаточнойстепенью дискретности регулирование в необходимых пределах значений тока,напряжения, угла между векторами переменного тока и напряжения. Вместе с тем,устройства должны поддерживать на заданном уровне значения упомянутых величинпри изменениях входных сопротивлений испытуемых устройств. В частности, этоотносится к случаям использования устройств в качестве источника оперативногонапряжения. При опробовании взаимодействия элементов устройств РЗА, особенно сиспользованием электромеханических реле, возникают скачкообразные изменениясопротивления устройства. Стационарные источники оперативного напряжения наэнергообъектах, как правило, обеспечивают стабильность оперативного напряжения.Однако в процессе наладки вновь вводимых объектов таких источников еще может небыть.

Для ТО большинства устройств РЗА достаточны следующие пределырегулирования выходных величин:

- по переменному напряжению от нуля до 400 В с длительно допустимойнагрузкой 0,5-1 А и кратковременной 1,5-2 А;

- по постоянному напряжению от нуля до 245 В с такой же допустимойнагрузкой;

- по переменному току от нуля до 10 А без нагрузочного устройства(блока) и до 200 А с нагрузочным устройством (блоком);

- по углу между синусоидальными выходными величинами (напряжением итоком для ТО направленных защит, двумя напряжениями для ТО аппаратуры проверкисинхронизма) в диапазоне от нуля до 360° плавно или плавно-ступенчато;

- по частоте от 45 до 55 Гц для ТО устройств АЧР, ЧАПВ и т.п.

Устройства могут выполняться для имитации как однофазных, так итрехфазных режимов. Желательна независимая регулировка токов и напряжений вкаждой фазе, однако для большинства использующихся в эксплуатации устройств РЗА(направленные и дистанционные защиты, защиты от несинхронных режимов и др.)допустимо иметь трехфазную систему регулируемых выходных напряжений иоднофазную систему регулируемых выходных токов.

В качестве источника оперативного напряжения устройство должноподдерживать напряжения 110 и 220 В в пределах, допустимых "Правиламитехнической эксплуатации" [8],(от -20 до +10%) с допустимой нагрузкой до 400 Вт. Зависимость выходногонапряжения от тока нагрузки должна предоставляться фирмами-изготовителями. Прииспользовании в таком качестве выпрямленного напряжения изготовитель долженпредоставлять информацию о степени сглаживания в зависимости от значениякомплексного сопротивления нагрузки.

Устройства должны давать минимальные искажения синусоидальной кривойпеременного тока или напряжения (в зависимости от проверяемого устройства РЗА).В частности, для снятия вольт-амперной характеристики трансформаторов тока (ТТ)желательно иметь минимальные искажения формы кривой напряжения. А для проверкиустройств РЗА с нелинейными характеристиками (электромеханические реле типовДЗТ, РТ40/Р, схемы дешунтирования отключающих катушек выключателей и др.)желательно иметь минимальные искажения формы кривой тока. Коэффициентынелинейных искажений во всем диапазоне подаваемых величин и в зависимости от значенийнагрузки также должны предоставляться фирмами-изготовителями.

Вместе с тем устройства, выполняемые по второму варианту, должныобеспечивать имитацию режимов глубокого насыщения трансформаторов тока,питающих токовые цепи устройств РЗА с возможностью регулирования этого режима.Это, в частности, необходимо при ТО микропроцессорных защит, использующихквантование аналоговых сигналов по времени, для имитации режимов близких КЗ,так как фирмы, выпускающие микропроцессорную аппаратуру, далеко не всегда указываютпринципы восстановления исходной функции по ее дискретным значениям.

Устройства должны обеспечивать контроль как устройства РЗА в целом, таки его отдельных частей, если они не могут быть проверены в процессе проверкиустройства в целом. Это относится, в частности, к характеристикам отдельныхфункциональных узлов и реле (параметры срабатывания и возврата, коэффициентыторможения и др.). Для этого устройства должны быть укомплектованы необходимымнабором соединительных проводников, подобранных по условиям нагрева, снаконечниками (или разъемами), пригодными для подключения к элементампроверяемой аппаратуры.

Тепловой режим работы устройства должен обеспечивать подачу выходныхвеличин на время, необходимое для успокоения переходных процессов в проверяемыхустройствах плюс время считывания показаний оператором. В устройствах,выполняемых по второму варианту тепловой режим должен обеспечивать подачутребуемых выходных величин на весь цикл испытания. Предельно допустимыезначения времени подачи выходных величин должны указыватьсяфирмами-изготовителями.

Устройства должны обеспечивать измерение значений выходных величин (илиих задание - для устройств автоматической проверки) в пределах диапазона ихрегулирования с точностью, соответствующей требованиям вышеупомянутых"Правил" [3,4]и настоящей инструкции. Фирма-изготовитель должна указывать, какое значениевыходной величины измеряет (или задает) устройство - действующее, амплитудноеили средневыпрямленное. В частности, это важно при снятии вольт-амперныххарактеристик трансформаторов тока.

Устройства должны обеспечивать измерение времени срабатывания ивозврата, времени замкнутого состояния временно замыкающих контактов какотдельных реле, так и устройств РЗА в целом с точностью, соответствующейтребованиям вышеупомянутых документов. Желательно обеспечить измерение времениудержания сигнала пуска защиты (выдержки времени на возврат логики устройстваРЗА после исчезновения величины, превышающей уставку срабатывания), посколькуоно достаточно широко используется в микропроцессорных защитах для выявленияперемежающихся коротких замыканий.

Для измерения временных характеристик, а также для контроля засрабатыванием и возвратом аппаратуры РЗА устройство должно иметь входы дляподключения дискретных сигналов от аппаратуры РЗА.

Питание устройств должно осуществляться от сети однофазного илитрехфазного переменного напряжения 220-380 В. Устройства должны быть обеспеченызащитой от коротких замыканий и недопустимых перегрузок.

Устройства автоматической проверки (второй вариант испытательныхустройств), должны содержать не менее трех источников напряжения и трехисточников тока (чтобы создавать симметричные системы токов и напряжений прямойи обратной последовательностей), независимо управляемых по модулю, фазе ичастоте.

Источники тока и напряжения устройства автоматической проверки должныобладать следующими эксплуатационными характеристиками:

- допускать длительную работу;

- иметь защиту от перегрева;

- иметь защиту от коротких замыканий источников напряжения;

- иметь защиту от обрыва в цепях источников тока.

При срабатывании защит должен выдаваться соответствующий сигнал.

Комплект программ устройств автоматической проверки должен включать всебя проверку наиболее распространенных устройств РЗА, ручное управлениеисточниками тока и напряжения, моделирование сигнала заданной формы, синтезсигнала при известном его гармоническом составе, генерированиепоследовательности состояний сигналов на входе устройств РЗА для проверки АПВ,АВР, АЧР и др.

Приложение 4
(рекомендуемое)

КРАТКОЕ ОПИСАНИЕ НАИБОЛЕЕРАСПРОСТРАНЕННЫХ ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ

Среди большого количества комплектных испытательных устройств,облегчающих техническое обслуживание сложных устройств РЗА (далее - УРЗА),наибольшее распространение получили устройства У5053, ЭУ5001. Эти устройствастали прототипом для более совершенных установок "Уран". Оба типаэтих устройств предполагают подачу в устройства входных величин в ручном(У5053, ЭУ5001) или полуавтоматическом ("Уран") режиме.

В последнее время появилось новое поколение испытательных устройств дляобслуживания сложных защит, к которому относятся устройства типа РЕТОМ,позволяющие осуществлять как ручную, так и автоматическую проверку УРЗА спомощью компьютера по заданным программам и минимизирующие затраты ручноготруда на переключения в схемах РЗА и составление протоколов.

В данном приложении приводятся краткие сведения об этих устройствах дляоценки их возможностей и сравнения с другими типами испытательных устройств.Полные сведения об устройствах и правилах их эксплуатации содержатся вматериалах фирм-изготовителей. Схемы и технические характеристики приведены поматериалам, предоставленным НПФ «Радиус» и НПП «Динамика».

1. Устройства типа У5053 и"Уран"

Описание для краткости дается совместно обоих типов устройств,благодаря схожести их конструктивного исполнения и функциональных схем.Наименование блоков и элементов схем дается для более современного устройстватипа "Уран", а соответствующие наименования для устройств У5053приводятся в скобках.

Устройства (установки) в полном объеме состоят из трех блоков, блокарегулировочного (К513), нагрузочного (К514) и блока трехфазного напряжения(К515). Первые два блока предназначены для проверки простых устройств защиты,т.е. устройств, в которых используются измерительные органы с одной входнойвеличиной (током или напряжением). Комплект из двух блоков называется"Уран-1" (У5052). При добавлении третьего блока устройство в целомстановится способным проверять сложные защиты, т.е. защиты, в которыхиспользуются измерительные органы с двумя входными величинами (током инапряжением). Комплект из трех блоков называется "Уран-2" (У5053).

1.1. В состав регулировочного блока входят следующиеосновные элементы:

а) узел плавно-ступенчатого регулирования тока и напряжения, включающийв себя трансформаторы ТР и AT (Т1, Т2) с переключателями S5, S6 (S9) пределовгрубой и плавной регулировки выходных напряжений и токов, магнитный пускательKM (K1), коммутирующий выходные цепи; трансформатор вспомогательного питания ТВ(доп. обмотка Т2) для подключения контактов проверяемого реле к сигнальномусветодиоду (и к цепям секундомера); выпрямительный мост VD6-VD9 (VD7-VD10) иблок конденсаторов с переключателем емкости фильтра для формированияпостоянного (выпрямленного со сглаживанием) напряжения; узел формирования токаI, необходимого для проверки токовых обмоток промежуточных реле; переключатель"Режим работы" S7 (S7); переключатель питания блока напряжением 220или 380 В;

б) измерительная схема, включающая в себя в устройстве"Уран" датчики напряжения на 500 В, выходного тока на 10 А, тока вцепи 1_д на 5 А итемпературы для включения вентилятора охлаждения, а также схему усиленияаналоговых сигналов, поступающих с датчиков; в устройстве У5053 измерительнаясхема включает в себя стрелочный ампервольтметр с переключателем пределов,стрелочный электросекундомер с переключателем вида контактов и схему дляподключения внешнего миллисекундомера.

В отличие от устройства У5053 регулировочный блок устройства"Уран" дополнен схемой управления, состоящей из контроллера, жидкокристаллическогоиндикатора, клавиатуры и блока питания измерительной схемы. Такое построениезначительно расширяет измерительные возможности блока по сравнению ссоответствующим блоком в У5053

Функциональная схема регулировочного блока "Уран" приведенана рис. П4.1. Функциональная схема регулировочного блока К513 приводится взаводских данных и отличается незначительно.

Рис.П4.1. Функциональная схема регулировочного блока установки "Уран"

Регулировочный блок обеспечивает регулировкувыходных электрических величин в следующих диапазонах (в скобках - данные поУ5053):

Регулировочный блок обеспечивает измерение выходных электрическихвеличин в рабочем диапазоне в полосе частот 50±0,5 Гц с основной приведеннойпогрешностью ±1,5 (±2,5)%. Диапазон измерения времени срабатывания и возвратапроверяемых устройств от 0,001 до 99,99 с (от 0,1 до 10 с) с точностью, непревышающей 1% (±0,03 с при измерениях до 3 с и ±0,05 с при измерениях до 10 сдля устройств У5053).

1.2. В состав нагрузочногоблока входят следующие основные элементы:

а) нагрузочный трансформатор ТН (ТЗ), формирующийвыходной ток и имеющий шесть одинаковых обмоток напряжением 22 (12) В спереключателями для ступенчатой регулировки выходного тока S3, S4 (S16, S17); набор резисторов,включаемых в первичную обмотку нагрузочного трансформатора для улучшения формыкривой выходного тока, и переключатель S2 (S21) для выбора подходящегосопротивления из этого набора; переключатель реверса тока - "Ток" S20 (S1); переключатель "Режим работы", S6 (S19) для выбора режимабольшого тока на низкоомную нагрузку или большого напряжения на высокоомнуюнагрузку и соответственно переключатель "Диапазон измерения" S5 только в установке "Уран";переключатель выбора фазы проверяемого устройства "Фаза тока" S7 (S18);

б) измерительная схема, включающая в себя вустройстве "Уран" датчики напряжения на 500 В, выходного тока на 300А, выходного тока на 10 А и температуры для включения вентилятора охлаждения, атакже схему усиления аналоговых сигналов, поступающих с датчиков; все измерениявыполняются в регулировочном блоке; в устройстве У5053 измерительная схемавключает в себя многопредельный трансформатор тока с максимальным первичнымтоком 50 А; его вторичная обмотка подключается к амперметру в регулировочномблоке.

Функциональная схема нагрузочного блока"Уран" приведена на рис. П4.2. Функциональная схема аналогичногоблока К514 приводится в заводских данных и отличается незначительно.

Рис. П4.2. Функциональная схема нагрузочного блокаустановки "Уран"

При совместной работе двух блоков регулируемое напряжение срегулировочного блока через соединительный кабель подается на первичную обмоткуТН. Совместная работа блоков обеспечивает регулировку выходных электрических величинв следующих диапазонах (в скобках - данные по У5053):

Установки "Уран-1" и У5052 обеспечивают:

- определение напряжения (тока) срабатывания (возврата)реле и других устройств переменного и постоянного напряжения (тока) в том числепромежуточных реле постоянного тока с параллельной и последовательнойобмотками;

- определение однополярных выводов параллельной ипоследовательной обмоток промежуточных реле постоянного тока;

- определение времени срабатывания (возврата) УРЗАили времени замкнутого состояния контактов (например, выходного реле илипроскальзывающего контакта реле времени);

- снятие вольт-амперных характеристик;

- организацию измерения временных характеристикзащиты ("Уран-1" позволяет делать это в циклическом режиме снакоплением информации в памяти установки и вычислением средних значенийизмеряемых величин).

1.3. Состав блока трехфазногонапряжения в устройстве "Уран-2" значительно отличается от блока К515устройства У5053. Тем не менее, основные узлы имеют сходные назначения.

1.3.1. В состав блока К515 входят следующие основныеэлементы:

а) трехфазный фазорегулятор для регулирования фазыподаваемого напряжения и регулировочные трансформаторы Т5, Т6; коммутационныеключи S27, S29-S31 и реле К3, К5, К8 для имитации аварийных режимов;коммутационный ключ S26 для выбора фаз проверяемого устройства, на которыхимитируется аварийный режим; ключ S28 для подключения фазорегулятора крегулировочному блоку или к сети;

б) измерительная схема, включающая фазоизмеритель спереключателем пределов S23, и вольтметр с переключателем пределов S24.

1.3.2. В состав блока трехфазного напряжения вустановке "Уран-2" входят следующие элементы:

а) блок питания (БП2), три усилителя мощности сустройством формирования синусоидального сигнала и схемой формированиясинхроимпульса (в составе схемы управления), трансформаторы ТР4, ТР5, ТР6,формирующие выходные напряжения;

б) узел формирования аварийных режимов, включающий всебя переключатели S3, S4, реле KV1-KV4, управляемые контроллером схемыуправления, блок переключателей S5-S10;

в) измерительная схема, включающая в себя датчикивнешнего напряжения на 400 В (ДUC), формируемого напряжения на 200 В (ДU),датчики тока на 5 А (ДI) и на 25 А (ДII), схему усиления аналоговых сигналов,поступающих с датчиков, схему измерения сопротивления;

г) схема управления, включающая в себя контроллер,жидкокристаллический индикатор, клавиатура, блок питания БП1;

д) ряд дополнительных устройств, расширяющихвозможности устройства. Функциональная схема блока трехфазного напряжения"Уран-2" приведена на рис. П4.3.

Функциональная схема блока К515 приводится взаводских данных.

Рис. П4.3. Функциональная схема блока трехфазногонапряжения установки "Уран-2"

1.3.3.Блок трехфазного напряжения обеспечивает регулировку выходных электрическихвеличин в следующих диапазонах, в скобках, как и выше, данные по У5053:

Блок обеспечивает измерение выходных электрических величин тока инапряжения в рабочем диапазоне в полосе частот 50±0,5 Гц с основной приведеннойпогрешностью ±1,5% (±1,5%), измерение утла сдвига фаз ±2 (±5-10) эл. градусов.

1.3.4. Установки "Уран-2" и У5053дополнительно к перечисленным выше функциям обеспечивают:

- проверку работы наиболее распространенных сложныхзащит путем подачи на них трехфазного напряжения и однофазного тока(напряжения) с возможностью регулировки угла сдвига фаз между ними;

- определение времени срабатывания сложных защит приимитации одно-, двух- и трехфазных коротких замыканий;

- регулировку частоты формируемого сигнала (только"Уран-2");

- измерение внешнего напряжения, внешнего тока, угласдвига фаз между двумя внешними напряжениями и между внешним током и внешнимнапряжением (только "Уран-2").

В процессе работы установки "Уран-2"обеспечивается автоматический контроль работоспособности, контроль за предельнодопустимыми значениями формируемых величин и температурой силовых узлов.

2. Устройства типа "РЕТОМ"

Компьютерно-управляемое устройство типа РЕТОМ дляпроверки УРЗА выполняет следующие функции:

- Генерирует сигналы переменного и постоянного токаи напряжения, независимо друг от друга управляемые по модулю, фазе и частоте.Это позволяет в ручном или автоматическом режиме проверять характеристики УРЗАпри КЗ различного вида и других аномальных режимах энергосистем (например, прикачаниях и асинхронном ходе). При автоматической проверке эти сигналы могугподаваться на УРЗА как толчком, изменяясь от шага к шагу, так и при плавном(ступенчатом) изменении.

- Управляет необходимыми при автоматической проверкепереключениями в схеме УРЗА при помощи дискретных (преимущественно контактных)сигналов, синхронизированных по заданной программе с аналоговыми сигналами.

- Контролирует реакцию УРЗА - принимает иобрабатывает поступающие от нее дискретные и аналоговые сигналы для проверкипараметров и характеристик УРЗА. Дискретные входы РЕТОМ гальваническиразвязаны, универсальны и позволяют подключаться даже к контактам реле поднапряжением постоянного тока до 250 В и к потенциальным выходам ИМС.

- Автоматически оценивает правильность защитныхфункций и точность параметров и уставок УРЗА.

- Автоматически создает протоколы испытаний УРЗАустановленной формы.

РЕТОМ предоставляет проверяющему во время проверкиУРЗА возможность наблюдать на экране компьютера ход проверки, анализироватьпромежуточные результаты, гибко менять параметры проверки и в необходимыхслучаях корректировать параметры УРЗА и сам ход проверки.

Выпущен уже ряд поколений устройств РЕТОМ. В данномописании приводятся принципы действия и краткие характеристики только одногоустройства, РЕТОМ-51, поскольку оно в полной мере отображает подход ктехобслуживанию УРЗА, существенно отличающийся от предыдущих подходов.

Набор стандартных программ, поставляемых с РЕТОМ-51,включает в себя универсальные программы: "ручное" управлениеисточниками тока и напряжения; программы для проверки реле тока, напряжения,направления мощности, сопротивления, частоты; универсальныйсекундомер-регистратор; программы воспроизведения аварийных процессов,записанных цифровыми регистраторами; RL-модели энергосистемы; программуформирования несинусоидальных токов и напряжений в виде суммы синусоидальныхсигналов заданных частот.

Кроме того, в составе программного обеспечения дляРЕТОМ-51 есть специализированные программы, в том числе программы по проверкеустройств защиты типа ЭПЗ-1636, ШДЭ-2801(02), ДФЗ-201, ПДЭ-2802, ОМП, АЧР,автосинхронизаторов, диффзащит с реле РНТ и ДЗТ, реле обратнойпоследовательности типов РТФ, счетчиков электроэнергии, систем возбуждениягенераторов, программа генерирования сигналов тока и напряжения произвольнойформы и другие. Создан также специальный язык для разработки проверочных программсамим пользователем.

Внешний вид лицевой панели устройства показан нарис. П4.4.

1 - выключатель питания;

2 - индикатор готовности;

3 - индикатор высокого напряжения;

4 - зажимы дискретных входов (8 входов);

5 - выходные зажимы источников напряжения (U_С, U_A,U_B, U_N);

6 - KC-51.01 - внешний кабельный силовой разъем, гальваническисвязанный с выходами источников тока и напряжения, (поз. 5 и 7);

7 - выходные зажимы источников тока (I_N, I_А, I_В, I_С);

8 - зажимы аналоговых входов;

9 - разъемы контактных выходов;

10 - КИ-51.01 - внешний кабельный информационный разъем (гальваническисвязанный с поз. 4, 9)

Рис.П4.4. Лицевая панель РЕТОМ-51

2.1. Функциональнаясхема программно-технического измерительного комплекса РЕТОМ-51 (рис. П4.5)включает в себя силовой блок, управляемый портативным персональным компьютером(ПК).

С помощью программ, разработанных для проверкиотдельных реле или устройств РЗА в целом, оператор вводит в ПК требуемыеисходные данные, ПК рассчитывает необходимые для проверки режимы и отправляетинформацию во внутренний контроллер силового блока. Этот контроллер по заданиюпрограммы рассчитывает цифровые выборки токов и напряжений, передает их в интерфейсныймодуль, откуда эти выборки подаются в цифро-аналоговый преобразователь (ЦАП). Свыхода ЦАП требуемые аналоговые сигналы через усилители подаются в проверяемоеУРЗА, Туда же через дискретные выходы силового блока подаются задаваемыепрограммой проверки управляющие команды.

Выходные сигналы проверяемого УРЗА (например,замыкание контакта реле тока или напряжение на реагирующем органедифференциального реле) подаются в дискретные или аналоговые входы силовогоблока, и через внутренний контроллер отправляются в ПК. Здесь сигналыобрабатываются, и ПК выдает на экран результаты проверки устройства. Этирезультаты по желанию оператора могут быть распечатаны в виде протокола.

Рис.П4.5. Функциональная схема программно-технического измерительного комплексаРЕТОМ-51

2.2. Всоответствии со своей структурой УРЗА подключается токовыми цепями к источникамтока силового блока, цепями напряжения - к источникам напряжения (рис. П4.6),логическими оперативными цепями (например, цепями ускорения) - к контактным выходамсилового блока.

Рис.П4.6. Схема подключения защиты к РЕТОМ-51

2.2.1.В составе РЕТОМ имеются три источника тока (ИТ) максимальной выходной мощностью250 В А каждый, регулируемыенезависимо друг от друга по модулю, фазе и частоте (рис. П4.7).

Рис. П4.7. Схема аппаратной частиРЕТОМ-51

Бездополнительных устройств ИТ обеспечивают пофазную регулировку переменных токовв диапазоне 0,01-20 А. Три ИТ могут использоваться также в однофазном режиме,обеспечивая регулировку тока в диапазоне 0,01-60 А. Внутреннее сопротивление ИТсоставляет не менее 330 Ом, что обеспечивает стабильность значения тока приколебаниях сопротивления нагрузки. ИТ могут работать также в режиме источникапостоянного тока, обеспечивая регулировку в диапазоне 0,01-20 А. Внутреннее сопротивлениеИТ в этом режиме составляет не менее 1000 Ом, что также обеспечиваетстабильность значения подаваемого тока в режиме изменения сопротивлениянагрузки.

2.2.2.В составе РЕТОМ имеются также три независимо регулируемых источника напряжения(ИН) максимальной выходной мощностью 60 В-А каждый, регулируемые независимодруг от друга по модулю, фазе и частоте. Без дополнительных устройств ИНобеспечивают пофазную регулировку переменных напряжений в диапазоне 0,01-120 В.Два ИН могут использоваться также в однофазном режиме, если включить их впротивофазе, обеспечивая регулировку в диапазоне 0,01-240 В. Внутреннеесопротивление ИН не превышает 0,5 Ом, что обеспечивает стабильность значениянапряжения при изменении сопротивления нагрузки. ИН могут работать также врежиме источника постоянного тока, обеспечивая регулировку в пределах 0,01-320В. Внутреннее сопротивление ИН не превышает в этом режиме 0,5 Ом, что такжеобеспечивает стабильность значения подаваемого напряжения при изменениисопротивления нагрузки.

2.3. Коэффициент нелинейных искажений синусоидального сигнала не превышает1,5%. Вместе с тем имеются программы формирования несинусоидальных сигналов дляспециальных испытаний аппаратуры, например, проверки поведения реле приглубоких насыщениях трансформаторов тока.

2.4. Устройство позволяет регулировать фазовые углы ИТ и ИН в пределах0-359,9° с погрешностью ±0,1%, позволяет измерять интервалы времени в диапазоне0,001-99999 с с погрешностью ±1,0%. В составе устройства имеются два аналоговыхи 8 дискретных входов для получения информации с проверяемого устройства.Устройство подключается к источнику однофазного переменного напряжения 220±22В, потребляемая мощность устройства не превышает 2200 В А. Работоспособность обеспечивается вдиапазоне температур 5-40°С.

2.5. Устройство РЕТОМ 51 работает под управлением компьютера со следующимиминимальными параметрами:

1.Процессор Pentium III 450 МГц.

2. ОЗУ - 128 Мб,рекомендуемый объем памяти - 256 Мб.

3.Дисплей SVGA с разрешением 800×600, рекомендуемый - 1024 768.

4.Наличие USB и СОМ-портов. Для подключения устройства рекомендуется использоватьUSB-порт как более быстрый в отличие от СОМ-порта, Устройство поддерживаетпротокол USB 1.1, который совместим и с USB 2.0.

5.Наличие привода CD-ROM желательно, он используется для установки программногообеспечения.

6.Операционная система - WINDOWS '98, '2000, 'ХР, рекомендуется WINDOWS XP какболее современная.

7.Требования безопасности должны удовлетворять ТСО-95.

8.Для специальных программ рекомендуется Internet Explorer версия 6.0 и выше.Программное обеспечение (ПО) занимает на жестком диске объем не более 50 Мб.Для работы потребуется также стандартная клавиатура и координатное устройствотипа Mouse ("мышь").

2.6. Особенностью устройства типа РЕТОМ-51 является отсутствиенеобходимости использовать при проверке защит измерительные приборы:амперметры, вольтметры, частотомеры, фазометры, секундомеры, осциллоскопы. Приэтом РЕТОМ-51, сертифицированный как средство измерения, обеспечиваетдекларированную точность параметров выдаваемых сигналов тока и напряжения.Первичная настройка выполняется фирмой-изготовителем. Для подстройкикоэффициентов усиления каналов тока и напряжения, а также других параметров подконкретную нагрузку с целью получить повышенную точность используетсяспециальная программа юстировки, настройки и коррекции, поставляемая вместе сустройством.

Устройство типа РЕТОМ-11М

УстройствоРЕТОМ-11М предназначено для:

-выдачи регулируемого однофазного переменного тока или напряжения сетевойчастоты, а также постоянного напряжения или тока;

-измерения формируемых токов и напряжений, а также внешних напряжений с помощьюдвух встроенных цифровых мультиметров;

-измерения временных характеристик реле и коммутационных аппаратов с помощьювстроенного цифрового секундомера.

РЕТОМ-11Мдает возможность проводить проверку и настройку параметров и основныххарактеристик практически всех типов простых реле (тока, напряжения, времени,указательных, промежуточных), блок-реле, комплектов, панелей и шкафов защит,блоков питания, широкой номенклатуры низковольтных аппаратов управления (релеуправления, контакторы и электромагнитные пускатели до 200 А) и другогоэлектрооборудования в схемах релейной защиты и автоматики, в том числе:

-тока и напряжения срабатывания и возврата;

- времени срабатывания ивозврата реле, разновременности переключения контактов, длительности замкнутогосостояния контактов (на замыкающих и размыкающих контактах).

Технические данные РЕТОМ-11М

РЕТОМ-11М выполнен в виде чемодана со съемной крышкой. Рабочееположение прибора - горизонтальное или вертикальное.

В дополнение к РЕТОМ-11Мвыпускаются:

-трехфазный измерительно-трансформаторный блок РЕТ-ВАХ, который предназначен дляснятия вольт-амперных характеристик и измерения коэффициентов трансформациитрансформаторов тока и напряжения, а также для расширения диапазона выдаваемогоРЕТОМ-11М напряжения до 1000 В;

- однофазный нагрузочныйтороидальный трансформатор РЕТ-3000, применение которого вместе с РЕТОМ-11Мпозволяет получать на выходе ток до 3500 А для проверки первичным токомвыключателей, трансформаторов тока и реле прямого действия.

Приложение 5
(справочное)

НЕКОТОРЫЕ ИСПОЛЬЗОВАННЫЕТЕРМИНЫ И СОКРАЩЕНИЯ

АСУ (или АСУ ТП) - автоматизированная система управления объектом,(АСУ технологическим процессом, в данном случае процессом производства ираспределения электроэнергии).

Вольт-амперфазометр, кратко - ВАФ, - прибор для измерения напряжений,токов без разрыва цепи, а также углов сдвига между напряжениями и токами.

ИМС - интегральная микросхема, цифровая или аналоговая.

Зажимы и ряды зажимов, измерительные зажимы - устройства для перехода от кабельныхсвязей к проводам панели (клеммы) в отличие от выводов реле и аппаратов. Измерительныезажимы позволяют без отсоединения проводов размыкать цепи тока, напряжения,отключения и т.п.

Оперативное напряжение - постоянное, выпрямленное или переменное напряжение,предназначенное для питания логических цепей устройства РЗА, приводов коммутационныхаппаратов и т.п.

Отключающее устройство: накладка, ключ, испытательный блок, автоматическийвыключатель, - элементы аппаратуры, специально предназначенные для выводаустройства РЗА из работы без нарушения цепей вторичной коммутации, в отличие ототключения устройства РЗА, например, на рядах зажимов панели. Как правило,предназначено для использования оперативным персоналом.

Переключающее устройство, также накладка, ключ и т.п., предназначенное дляизменения схемы подключения устройства РЗА, например, переключатель цепейнапряжения, испытательный блок перевода цепей защиты на обходной выключатель.Также, как правило, предназначено для использования оперативным персоналом.

Рабочий журнал, журнал производителя работ, в котором заносятся всепредварительные данные по проверке устройства РЗА. Ведение журнала являетсяобязательным для квалифицированного и безошибочного выполнения техническогообслуживания.

Цепи напряжения - цепи вторичной коммутации, подключающие устройствоРЗА к измерительным трансформаторам напряжения.

Цепи тока или токовые цепи - цепи вторичной коммутации, подключающие устройствоРЗА к измерительным трансформаторам тока.

Штекер испытательного блока, иначе контрольный штепсель - устройство, вставляемоевместо крышки испытательного блока, для подачи испытательных величин (тока,напряжения и т.п.) в панель помимо ряда зажимов. На лицевой стороне штекераимеются 8 или 12 клемм (в зависимости от типа испытательного блока, БИ-4 илиБИ-6), к которым подключаются провода от испытательной установки или требуемыеперемычки.

ЭМС - электромагнитная совместимость технических средств (ТС) - способностьтехнических средств функционировать с заданным качеством в заданнойэлектромагнитной обстановке (ЭМО) и не создавать недопустимых электромагнитныхпомех другим ТС.

Приложение6
(справочное)

ПРИМЕР РАБОЧЕЙ ПРОГРАММЫВЫВОДА В ПРОВЕРКУ (-) И ВВОДА В РАБОТУ (+) ПДЭВЛ-110кВПСА-ПСБ

НачальникСРЗА__________________________________

Список литературы

1. Типовое положение о службах релейной защиты иэлектроавтоматики: РД153-34.0-04.418-98, - М: СПО ОРГРЭС, 1998.

2. Инструкциядля оперативного персонала по обслуживанию устройств релейной защиты иэлектроавтоматики энергетических систем. - М.: СПО ОРГРЭС, 2005.

3. Правила технического обслуживания устройстврелейной защиты, электроавтоматики, дистанционного управления и сигнализацииэлектростанций и подстанций 110-750 кВ: РД153-34.0-35.617-2001. - М: СПО ОРГРЭС, 2001. Изменение № 1. Дата введения01.09.2001. - М.: СПО ОРГРЭС, 2001. Изменение № 2. Утверждено 29.04.2004. - М:СПО ОРГРЭС, 2004.

4. Правила технического обслуживания устройстврелейной защиты, электроавтоматики, дистанционного управления и сигнализацииэлектрических сетей 0,4-35 кВ: РД153-34.3-35.613-00. Изд. 3. - М.: СПО ОРГРЭС, 2001.

5. Образцы программ проведения сложных типовыхопераций с устройствами РЗА. - М.: СПО Союзтехэнерго, 1980.

6. Правила по охране труда (правила безопасности) приэксплуатации электроустановок: ПОТР М-016-2001 (РД 153-34.0-03.150-00) /Утв. Минэнерго РФ 27.12.2000 № 163;Минтруда РФ 05.201 № 3. - М.: "Изд. НЦ ЭНАС", 2001.

Измененияи дополнения к межотраслевым правилам по охране труда (правилам безопасности)при эксплуатации электроустановок: ПОТР М-016-2001 (РД 153-34.0-03.150-00) /Введены в действие с 1 июля 2003 г. -М.: "Изд. НЦ ЭНАС", 2003.

7. Правила устройства электроустановок.Изд. шестое. - М.: Энергоатомиздат, 1985.

8. Правилатехнической эксплуатации электрических станций и сетей Российской Федерации.- М.: СПб, "Изд. ДЕАН", 2004.

9. Методическиеуказания по проведению комплексных электрических испытаний блоковгенератор-трансформатор и их устройств релейной защиты и автоматики. - М.:СПО Союзтехэнерго, 1980.

10. Правила безопасности при работе с инструментом иприспособлениями: РД34.03.204 /Утв. Упр. по технике безопасности и пром. санитарии МинэнергоСССР 27.03.91; Разраб. ПО "Союзтехэнерго"; Срок действ, не ограничен.- М.: СПО ОРГРЭС, 1993.- 115 с.

11. Инструкцияпо применению и испытанию средств защиты, используемых в электроустановках/Утв. Приказом Минэнерго от 30.06.03 № 261.

12. СНиП 23-05-95. Естественноеи искусственное освещение/ Минстрой России,- М.: ГП "Информрекламиздат",1995.

13. Инструкция по учету и оценке работы релейнойзащиты и автоматики электрической части энергосистем: РД34.35.516-89. - М.: СПО Союзтехэнерго, 1990.

14. Объем и нормы испытаний электрооборудования: РД34.45-51.300-97, - М.: ЭНАС, 1998.

15. Методическиеуказания по определению электромагнитных обстановки и совместимости наэлектрических станциях и подстанциях: /Утв. РАО «ЕЭС России» 13.02.2004; Разраб.МЭИ ТУ, НПФ ЭЛНАП. - М.: Изд-во МЭИ, 2004, - 76 с.
