СП 42-104-97 «Свод правил по применению запорной арматуры для строительства систем газоснабжения»

Настоящий свод правил (СП) разработан в развитие СНиП 2.04.08-87* в части выбора запорной арматуры для строительства газопроводов городов, поселков и сельских населенных пунктов, промышленных, коммунальных и сельскохозяйственных предприятий, а также межпоселковых газопроводов и внеплощадочных газопроводов промышленных предприятий, использующих газ в качестве топлива и сырья.

Обозначение:	СП 42-104-97
Название рус.:	Свод правил по применению запорной арматуры для строительства систем газоснабжения
Статус:	не действующий (Введен впервые ВНЕСЕН ОАО «Росгазификация»)
Заменен:	СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб»
Дата актуализации текста:	01.01.2009
Дата добавления в базу:	10.11.2009
Дата введения в действие:	01.01.1998
Дата окончания срока действия:	08.07.2003
Разработан:	ОАО "Гипрониигаз"
Утвержден:	ОАО "Росгазификация" (29.12.1997)
Опубликован:	ОАО "Росгазификация" № 1997

Системанормативных документов в строительстве

СВОД ПРАВИЛ

ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ

СВОД ПРАВИЛ
ПО ПРИМЕНЕНИЮ ЗАПОРНОЙ АРМАТУРЫ
ДЛЯ СТРОИТЕЛЬСТВА СИСТЕМ
ГАЗОСНАБЖЕНИЯ

СП 42-104-97

ОАОРОСГАЗИФИКАЦИЯ

АКЦИОНЕРНОЕ ОБЩЕСТВООТКРЫТОГО ТИПА

„РОСГАЗИФИКАЦИЯ"

ПРИКАЗ

29 декабря 1997 г. № 46.II

г. Москва

Об утверждении и
введении в действие
"Свода правил по применению
запорной арматуры для строительства
систем газоснабжения СП 42-104-97

ПРИКАЗЫВАЮ:

1. Утвердить и ввести в действие с 1 января1998 г., разработанный ОАО "Гипрониигаз", согласованныйГосгортехнадзором РФ (письмо от 18.12.97 г. № 03-35/654) и одобренный ГосстроемРФ (письмо от 17.11.97 г. № 13-718) "Свод правил по применению запорнойарматуры для строительства систем газоснабжения СП 42-104-97".

2. Сектору информации (Андрееву Е.А.)размножить указанный "Свод правил..." до 1 февраля 1998 г. иразослать в газовые хозяйства в соответствии с поступающими заявками.Оформление издания СП должно соответствовать СНиП10-01-94.

3. Контроль за выполнением настоящего приказавозложить на отдел научно-технического развития (Горчилина В.А.).

Председатель Правления В.И.Локотунин

ГОСУДАРСТВЕННЫЙ КОМИТЕТ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ПО ЖИЛИЩНОЙ И
СТРОИТЕЛЬНОЙ ПОЛИТИКЕ
ГОССТРОЙ РОССИИ
117987, ГСН-1,
Москва, ул. Строителей, 8, корп. 2
17.11.97 № 13-718

На № ВЛ-17-389 от 16.10.97

Заместителю Председателя
Правления ао "Росгазификация"
ЛИНЕВУ В.П.
103824, Москва, ул. Б. Дмитровка, 24

Управление стандартизации, технического нормированияи сертификации рассмотрела и одобряет Свод правил по применению запорнойарматуры для строительства систем газоснабжения (СП 42-104-97).

Два экземпляра принятого(утвержденного) и согласованного с Госгортехнадзором России Свода правил скопией приказа о принятии и введении его в действие необходимо в кратчайшиесроки представить в Госстрой России для регистрации, как этого требует Порядокрегистрации нормативных документов в Минстрое (Госстрое) России (РДС10-202-94).

Заместительначальника
Управления технормирования Г.М.Хорин

исп. Шишов Н.А.
тел. 930-41-58

linew8

СОДЕРЖАНИЕ

Предисловие

1 Область применения

2 Общие требования

3 Выбор запорной арматуры

Нормативные ссылки

ПРИЛОЖЕНИЕ А (справочное)

Условное обозначение запорной арматуры (система ЦКБА)

ПРИЛОЖЕНИЕ Б (справочное)

ПРИЛОЖЕНИЕ В (справочное)

Список заводов-изготовителей запорной арматуры

ПРИЛОЖЕНИЕ Г (справочное)

Сравнительная таблица норм герметичности запорной арматуры

Предисловие

1 РАЗРАБОТАН Головнымнаучно-исследовательским и проектным институтом по использованию газа внародном хозяйстве ОАО "Гипрониигаз".

ИСПОЛНИТЕЛИ:

В.Г. Голик, канд. эконом. наук; Х.М. Акчурин(руководитель темы);

В.С. Волков, канд. техн.наук; С.В. Степанов.

ВНЕСЕН ОАО «Росгазификация»

2 СОГЛАСОВАН Госгортехнадзором России, письмо№ 03-35/654 от 18 декабря 1997 г.

3 ОДОБРЕН Госстроем России, письмо № 13-718от 17 ноября 1997 г.

4 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ ОАО Росгазификация,приказ № 46П от 29 декабря 1997 г.

5 ВВЕДЕН ВПЕРВЫЕ

СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ

СВОДПРАВИЛ
ПО ПРИМЕНЕНИЮ ЗАПОРНОЙ АРМАТУРЫ
ДЛЯ СТРОИТЕЛЬСТВА СИСТЕМ ГАЗОСНАБЖЕНИЯ

Дата введения 01.01.1998 г.

1 Область применения

1.1 Настоящий свод правил(СП) разработан в развитие СНиП 2.04.08-87*в части выбора запорной арматуры для строительства газопроводов городов,поселков и сельских населенных пунктов, промышленных, коммунальных исельскохозяйственных предприятий, а также межпоселковых газопроводов ивнеплощадочных газопроводов промышленных предприятий, использующих газ вкачестве топлива и сырья.

1.2 Требования настоящего СПрекомендуется соблюдать при выборе запорной арматуры для вновь проектируемых,реконструируемых, расширяемых, строящихся и эксплуатирующихся подземных,надземных, наземных и внутренних газопроводов систем газоснабжения (вдальнейшем "газопроводы"), сооружаемых на территории городов,поселков, сельских населенных пунктов, а также других объектов, на которыераспространяется действие СНиП 2.04.08-87*.

2 Общие требования

Для строительствагазопроводов должна применяться запорная арматура, удовлетворяющая требованиям СНиП 2.04.08-87*, государственныхстандартов и технических условий, утвержденных в установленном порядке инастоящего СП. Запорная арматура должна быть сертифицирована в установленномпорядке.

3 Выбор запорной арматуры

3.1 Для систем газоснабжениядавлением до 1,6 МПа (16 кгс/см²) включительно в зависимости отусловий эксплуатации следует применять типы запорной арматуры, приведенные втаблице 1. Для вновь проектируемых объектов систем газоснабжения, исходя изконкретных требований проекта, следует предусматривать, как правило, установкушаровых кранов.

Таблица1

Тип арматуры	Область применения
1. Краны конусные натяжные	Наружные надземные и внутренние газопроводы низкого давления, в т.ч. паровой фазы СУГ.
2. Краны конусные сальниковые	Наружные и внутренние газопроводы, в т.ч. паровой фазы СУГ давлением до 0,6 МПа включительно.
3. Краны шаровые	Наружные и внутренние газопроводы природного газа, а также паровой и жидкой фазы СУГ давлением до 1,6 МПа включительно.
4. Задвижки	Наружные и внутренние газопроводы природного газа, а также паровой и жидкой фазы СУГ давлением до 1,6 МПа включительно.
5. Клапаны (вентили)	Наружные и внутренние газопроводы природного газа, а также паровой и жидкой фазы СУГ давлением до 1,6 МПа включительно.

3.2 Запорная арматура,устанавливаемая в районах с очень холодным и холодным климатом (районы I₁и I₂ГОСТ16350-80) на наружных газопроводах должна быть в климатическом исполненииУХЛ 1, УХЛ 2, ХЛ 1, ХЛ 2; на внутренних газопроводах в неотапливаемыхпомещениях - УХЛ 3, ХЛ 3; на внутренних газопроводах в отапливаемых помещениях- У 1, У 2, У 3, У 5, УХЛ 4, УХЛ 5, ХЛ 5 по ГОСТ15150-69.

Запорная арматура, устанавливаемаяв районах с умеренно холодным климатом (район II₄ ГОСТ16350-80) на наружных газопроводах и на внутренних газопроводах внеотапливаемых помещениях должна быть в климатическом исполнении У 1, У 2, У 3,УХЛ 1, УХЛ 2, УХЛ 3 по ГОСТ15150-69.

Запорную арматуру,устанавливаемую на наружных газопроводах и на внутренних газопроводах внеотапливаемых помещениях, исходя из климатических условий, рабочего давления иматериала корпуса допускается принимать согласно таблицы 2. За расчетнуютемпературу среды и температуру эксплуатации допускается принимать температурунаиболее холодной пятидневки обеспеченностью 0,92 в районе строительства по СНиП 2.01.01-82.

Таблица2

Материал	Давление газа, МПа	Условный проход, мм	Температура эксплуатации, °С
Материал	включительно
Серый чугун	до 0,05	до 100	до минус 45
	до 0,6	без ограничений	до минус 35
Ковкий чугун	до 0,05	до 100	до минус 45
	до 1,6	без ограничений	до минус 40
Углеродистая сталь	до 1,6	без ограничений	до минус 45
Легированная сталь	до 1,6	без ограничений	до минус 60
Сплавы на основе меди	до 1,6	без ограничений	до минус 60
Сплавы на основе алюминия *	до 1,6	до 100	до минус 60
*корпусные детали должны изготавливаться: - кованные и штампованные - из деформируемого сплава марки Д-16 ( как исключение, марки Д-1); - литые - гарантированного качества с механическими свойствами не ниже марки АК - 7ч (АЛ-9) ГОСТ 1583-93. Примечание - Применение запорной арматуры с корпусными деталями из других сплавов на основе алюминия должно быть согласовано с разработчиком настоящего СП.

3.3 Герметичность затвора кранови задвижек с условным проходом до 80 мм включительно должна соответствоватьклассу "В", с условным проходом свыше 80 мм - классу "С" ГОСТ9544-93.

Герметичность затворанатяжных конусных кранов с рабочим давлением до 0,1 МПа, на которые нераспространяется действие ГОСТ9544-93, должна соответствовать нормам класса "В" для рабочегодавления 0,1 МПа указанного выше Государственного Стандарта.

Герметичность затворавентилей, устанавливаемых на газопроводах жидкой фазы СУГ должнасоответствовать классу "А", на остальных газопроводах - классу"В" ГОСТ9544-93.

3.4 Запорная арматура должнабыть герметична по отношению к внешней среде.

3.5 Запорная арматура должнабыть предназначена для транспортирования природного (или сжиженного) газа ииметь запись в паспорте, что рабочей средой является природный (или сжиженный)газ.

Допускается использоватьзапорную арматуру, предназначенную для жидких и газообразных нефтепродуктов,попутного нефтяного газа, а так же для аммиака, пара и воды при условии, что еегерметичность отвечает требованиям п.п. 3.3и 3.4настоящего СП. В этом случае уплотнительные материалы затвора и разъемовкорпуса должны быть стойкими к транспортируемому газу.

3.6 Выбор условного давления(Р_у) и рабочего давления (Р_р) запорнойарматуры в зависимости от рабочего давления в газопроводе должен осуществлятьсяв соответствии с таблицей 3.

Таблица3

Рабочее давление газопровода, МПа	Условное давление(Р_у) запорной арматуры, МПа по ГОСТ 356-80, не менее
1. Низкое, до 0,005	0,1
2. Среднее, от 0,005 до 0,3	0,4
3. Высокое I категории, от 0,3 до 0,6	0.6 (1,0 - для арматуры из серого чугуна)
4. Высокое II категории, от 0,6 до 1,2	1,6
5. Газопроводы жидкой фазы СУГ	1,6
6. Газопроводы обвязки надземных резервуаров хранения СУГ и средств транспортировки СУГ (железнодорожные и автомобильные цистерны)	2,5

3.7 Вся запорная арматура в соответствии с ГОСТ 4666-75должна иметь маркировку на корпусе и отличительную окраску. Маркировка должнасодержать товарный знак завода - изготовителя, условное или рабочее давление,условный проход и указатель направления потока, если это необходимо.Отличительная окраска корпуса и крышки запорной арматуры должна соответствоватьтаблице 4.

Таблица4

Материал корпуса	Цвет окраски
1. Серый и ковкий чугун	Черный
2. Сталь углеродистая	Серый
3. Сталь коррозионно-стойкая (нержавеющая)	Голубой
4. Сталь легированная	Синий
5. Цветные металлы	Не окрашивается

3.8 Партия запорной арматуры, как правило,сопровождается не менее чем двумя комплектами эксплуатационной документации,включающей в себя паспорт и техническое описание. Допускается объединение этихдокументов в один. Для запорной арматуры с условным проходом от 100 мм и вышеэксплуатационной документацией должно комплектоваться каждое изделие.

3.9 Паспорт на запорнуюарматуру должен отражать следующие основные сведения:

- наименование и адресзавода - изготовителя;

- условное обозначениеизделия;

- тип, марку, нормативныйдокумент, по которому изготовлена арматура;

- номер и дату выдачисертификата установленного образца;

- номер и дату выдачилицензии Госгортехнадзора России на право выпуска запорной арматуры;

- условный проход, условноеи рабочее давление, вид привода, габаритные размеры и массу изделия;

- вид и температуру рабочейсреды;

- класс герметичности всоответствии с ГОСТ9544-93;

- материал основных деталейизделия и уплотнения.

3.10 Условное обозначениезапорной арматуры должно соответствовать системе, разработанной Центральнымконструкторским бюро арматуростроения - ЦКБА (приложение А) или обозначатьсяномером чертежа завода - изготовителя.

3.11 Электропривод запорнойарматуры должен быть во взрывозащищенном исполнении.

3.12 При выборе запорнойарматуры для систем газоснабжения рекомендуется руководствоваться приложением Б.

Допускается применять длястроительства газопроводов запорную арматуру отечественного производства,изготовляемую по государственным стандартам и техническим условиям,утвержденным в установленном порядке, но не включенным в приложение Б, а также арматурузарубежного производства при условии, что она удовлетворяет требованиям СНиП 2.04.08-87*, настоящего СП исертифицирована в установленном порядке. Решение о применении указаннойзапорной арматуры принимает организация - автор проекта при условии соблюдениятребований РД12-88-95 Госгортехнадзора России и согласования с разработчиком настоящегоСП.

Нормативные ссылки

ГОСТ 1583-93Сплавы алюминиевые литейные. Технические условия

ГОСТ9544-93 Арматура трубопроводная запорная. Нормы герметичности затворов

ГОСТ356-80 Арматура и детали трубопроводов. Давления условные, пробные ирабочие. Ряды

ГОСТ 4666-75Арматура трубопроводная. Маркировка и отличительная окраска

ГОСТ15150-69 Машины, приборы и другие технические изделия. Исполнения дляразличных климатических районов. Категории, условия эксплуатации, хранения итранспортирования в части воздействия климатических факторов внешней среды

ГОСТ16350-80 Климат СССР. Районирование м статистические параметрыклиматических факторов для технических целей

СНиП 2.01.01-82 Строительнаяклиматология и геофизика

СНиП 2.04.08-87 Газоснабжение

РД12-88-95 Инструкция о порядке выдачи Госгортехнадзором России разрешений навыпуск и применение оборудования для газовых хозяйств РФ

ПРИЛОЖЕНИЕА
(справочное)

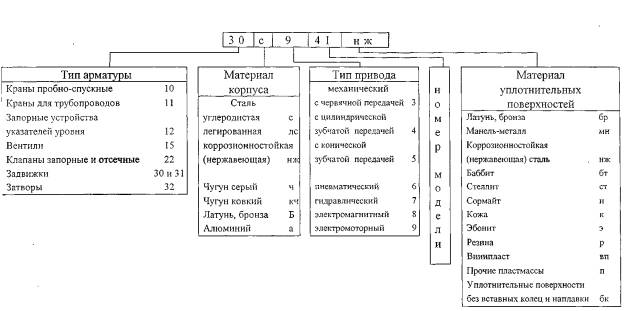

Условноеобозначение запорной арматуры (система ЦКБА)

Для арматуры с электроприводом во взрывозащищенномисполнении в конце условного обозначения добавляется буква Б, например30ч906брБ

ПРИЛОЖЕНИЕ Б
(справочное)

Наименование, марка запорной арматуры	Обозначение нормативного документа	PN, кгс/кв.см	Рабочая среда	Материал корпуса	Материал уплотнения	Присоединение	Привод	DN, мм	L, мм	Масса, кг	Изготовитель
1	2	3	4	5	6	7	8	9	10	11	12
Задвижки
1 задвижка клиновая с невыдвижным шпинделем 30 Б2бк	ТУ 26-07-903-77	16	г	б	бк	м	р	15	60	0,9	17
						м	р	20	75	1,17	17
						м	р	25	80	1,67	17
						м	р	32	90	2,31	17
						м	р	40	95	2,86	17
						м	р	50	100	3,6	17
2 Задвижка параллельная с выдвижным шпинделем 30 Ч7бк	ТУ 26-07-1247-80	6	нг	ч	бк	ф	р	300	500	238	10
3 Задвижка клиновая с выдвижным шпинделем 31Ч7бк	ТУ 26-07-1150-77	4	нг	ч	бк	ф	р	50	180	17	10, 19, 34
						ф	р	80	210	26,6	10, 19, 34
						ф	р	100	230	36,7	10, 19, 15
						ф	р	150	280	72,1	10, 19
	ТУ 26-07-1250-80					ф	р	200	330	121	10
4 задвижка клиновая с невыдвижным шпинделем 30 Ч47бк	ТУ 26-07-1150-77	6	нг	ч	бк	ф	р	50	180	18,91	34
								80	210	34,1	34
								100	230	44,92	15, 34
								150	280	72,87	34
5 задвижка клиновая с	ТУ 26-07-1137-76	6	г	с	нж	ф	р	400	310	273	29
выдвижным шпинделем						ф	р	500	350	412	29
30С46нж						ф	р	600	390	523	29
6 задвижка клиновая с	ТУ 26-07-1137-76	6	г	нж	нж	ф	р	400	310	273	29
выдвижным шпинделем						ф	р	500	350	412	29
30нж46нж						ф	р	600	390	523	29
7 задвижка клиновая с	ТУ 26-07-1137-76	6	г	с	нж	ф	эд	400	310	320	29
выдвижным шпинделем						ф	эд	500	350	502	29
30С946нж						ф	эд	600	390	612	29
8 задвижка клиновая с	ТУ 26-07-1137-76	6	г	нж	нж	ф	эд	400	310	320	29
выдвижным шпинделем						ф	эд	500	350	502	29
30нж946нж						ф	эд	600	390	612	29
9 задвижка параллельная с	ГЛ 16003.03	10	нф,	ч	бк	ф	р	80	210	28	30
выдвижным шпинделем	ГЛ 16003.09		мс			ф	р	100	130	39	30
30Ч6бк11	ГЛ 16003.09					ф	р	150	280	74	14, 30
	ГЛ 16003.12					ф	р	300	500	242	10
	ГЛ 16003.03					ф	р	350	550	327	10
30Ч906бк11	ГЛ 16003.15					ф	эд	300	500	287	10
10 задвижка клиновая с	ТУ 26-07-1357-84	10	г	ч	нж	ф	р	50	180	17	10
выдвижным шпинделем						ф	р	80	210	26,6	10
30Ч12нж						ф	р	100	230	36,7	10
11 задвижка клиновая с	ТУ 26-07-1137-76	10	г	с	нж	ф	р	150	210	70	29
выдвижным шпинделем						ф	р	200	230	105	29
30с42нж						ф	р	250	250	118	29
						ф	р	300	270	185	29
30с942нж						ф	эд	200	230	182	29
12 задвижка клиновая с	ТУ 26-07-1137-76	10	г	нж	нж	ф	р	150	210	70	29
выдвижным шпинделем						ф	р	200	230	105	29
30нж42нж						ф	р	250	250	118	29
						ф	р	300	270	185	29
13 задвижка клиновая с выдвижным шпинделем 30с541нж	ТУ 26-07-1125-77	16	г	с	нж	ф	р	400	600	680	29
30с941нж						ф	эд	500	700	1265	29
14 задвижка клиновая с	ТУ 26-07-1526-90	16	нп	с	нж	ф	р	50	180	25	27
выдвижным шпинделем						ф	р	80	210	38	27
30с41нж						ф	р	100	230	55	27
(ЗКЛ2-16)						ф	р	150	280	97	27
(ЛА 11055)						ф	р	200	330	142	27
						ф	р	250	450	238	27
15 задвижка клиновая с	ГОСТ 10194-78	16	нф	с	нж	ф	эд	50	180	93	27
выдвижным шпинделем						ф	эд	80	210	140	27
30с941нж3						ф	эд	100	230	150	27
(ЗКЛПЭ-16)						ф	эд	150	280	183	27
(ЛА 11055.05)						ф	эд	200	330	220	27
						ф	эд	250	450	356	27
16 задвижка клиновая с	ТУ 26-07-1188-90	16	нп	с	нж	ф	эд	50	180	64	40
выдвижным шпинделем						ф	эд	80	210	79	40
30с941нж2						ф	эд	100	230	90	40
(ЗКЛПЭ2-16)						ф	эд	150	280	176	40
17 задвижка клиновая с	ТУ 26-07-1188-90	16	нп	с	нж	ф	р	50	180	25	6, 40
выдвижным шпинделем						ф	р	80	210	38	6, 40
30с41нж						ф	р	100	230	55	6, 40
(ЗКЛ2-16)						ф	р	150	280	97	40
18 задвижка клиновая с	ТУ 24.0387-3-91	16	г	с	нж	ф	р	50	250	28	40
выдвижным шпинделем ЗКСН (ЗКСГ)						ф	р	80	280	42	40
19 задвижка клиновая с	ТУ 26-07-1338-83	16	нп	с	нж	ф	р	250	450	270	6
выдвижным шпинделем						ф	р	300	500	310	6
30с41нж1						ф	р	350	550	480	2
20 задвижка клиновая с	ТУ 302-07-506-93	16	нг	с	п	ф	р	50	250	32	26
выдвижным шпинделем						ф	р	80	280	45	26
31с92п						ф	р	100	300	48	26
21 задвижка клиновая с	ТУ 302-07-492-92	16	нг	с	п	ф	р	80	280	24	45
выдвижным шпинделем						ф	р	100	300	26	45
31с92п						ф	р	150	350	67	45
22 задвижка клиновая с	ТУ 26-07-512-94	16	нг	с	п	ф	р	50	178	22	36
выдвижным шпинделем						ф	р	80	203	24	36
30с94п						ф	р	100	229	26	36
23 задвижка клиновая с	ТУ 26-07-1166-77	16	г	с	нж	ф	р	350	550	450	2
выдвижным шпинделем						ф	р	600	800	1940	2
МА11021.10		25	ам	с	нж	ф	р	400	600	595	2
24 задвижка клиновая с	ТУ 26-07-1166-77	16	г	с	нж	ф	эд	350	550	540	2
выдвижным шпинделем						ф	эд	600	800	2160	2
МА11021.07		25	ам	с	нж	ф	эд	400	600	670	2
25 задвижка клиновая с	ТУ 95-4501-004-91	16	г	с	нж	ф	р	50	180	25	7
выдвижным шпинделем						ф	р	80	210	38	7
ЗКЛ2М-16						ф	эд	100	230	55	7
						ф	эд	150	280	97	7
26 задвижка клиновая с	ТУ 95-4501-002-92	16	г	нж	нж	ф	р	50	180	25	7
выдвижным шпинделем						ф	р	80	210	38	7
ЗКЛ2-16ХЛ1						ф	р	100	230	55	7
						ф	р	150	280	97	7
27 задвижка клиновая с	ТУ 26-07-513-94	16	г	нж	нж	ф	р	50	178	38	18
выдвижным шпинделем						ф	р	80	203	60	18
30нж93нж						ф	р	100	229	67	18
						ф	р	150	267	115	18
28 задвижка клиновая с выдвижным шпинделем 30С82нж	ТУ 26-07-1128-76	25	нф	с	нж	ф/с	р	100	300	52	5
29 задвижка Исмиева прямого действия ЗИС ПДУ 100	ТУ 306-104-25-96	6	г	ч	п	ф	р	100	230	52	37
30 задвижка Исмиева прямого действия 30Ч75п	ТУ 3741-008-00218116-97	6	г	ч	п	ф	р	100	230	48	12
31 задвижка клиновая с выдвижным шпинделем 30С42нж	ТУ 501К-А001-001-89	25	г	с	нж	ф	р	50	250	14	47
						ф	р	80	280	21	47
						ф	р	100	300	27	47
						ф	р	150	350	47	47
						ф	р	200	400	75	47
32 задвижка клиновая с выдвижным шпинделем 31С90нж2	ТУ 302-07-498-92	25	нп	с	нж	ф	р	150	350	104	23
Краны пробковые
33 кран пробковый натяжной с пружиной 11Б12бк	ТУ 26-07-410-87	0,1	г	л	бк	м	р	15	55	0,25	11, 21, 49
											10
						м	р	20	65	0,37	11, 21, 49
34 кран пробковый натяжной	ТУ 26-23-16-92	0,1	нг	л	бк	м	р	15	55	0,16	28
11Б34 бк						м	р	20	65	0,29	28
35 кран пробковый натяжной	ТУ 26-07-414-87	0,1	ж	л	бк	м	р	20	65	0,36	21, 31, 49
11Б1бк						м	р	25	80	0,63	21, 31, 49
						м	р	32	95	0,92	21, 31, 49
						м	р	40	110	1,65	21, 31, 49
36 кран пробковый натяжной	ТУ 26-07-413-87	10	ж	б	бк	ф	р	25	100	3,4	17
сальниковый								40	120	6,5	17
11Б7бк								50	150	10	17
37 кран пробковый натяжной	ТУ 26-07-1396-87	10	вд	л	бк	м	р	15	55	0,32	24
сальниковый											28, 13
11Б6бк						м	р	20	65	0,54	24
											28, 13
			ж			м	р	25	80	0,91	24
						м	р	32	95	1,44	28
						м	р	40	110	2,45	28
38 кран пробковый натяжной сальниковый 11ч6бк	ТУ 26-07-1452-88	10	нф	ч	бк	м	р	20	90	1,1	16
39 кран пробковый натяжной	ТУ 26-07-1452-88	10	вд	ч	бк	ф	р	25	110	3,4	44
сальниковый			нф					40	150	7,3	44
11ч8бк								80	250	21,95	42
40 кран пробковый натяжной	ТУ 26-07-1193-78	10	нф	ч	бк	м	р	15	80	0,63	17
сальниковый								20	90	1	17
11ч6бк11								25	110	1,65	17
								40	150	3,5	17
								50	170	6,2	17
Краны шаровые
41 кран шаровой	ТУ 26-07-250-79	0,5	нп	нж	п	ф	р	15	120	0,75	18
М39147						ц	р	25	150	2,7	18
						с	р	40	200	8	18
						с	р	50	230	10,8	18
42 кран шаровой	ТУ 26-07-190-90	1	нг	л	п	м	р	15	67	0,4	31
11Б24п1								20	80	0,6	31
								32	100	1,5	31
								40	120	2	31
43 кран шаровой	ТУ 26-07-1537-90	1	нг	кч	п	м	р	15	67	0,62	31
11кч24п1								20	80	1,1	31
								25	90	1,5	31
								32	110	2,3	31
								40	120	3,6	31
								50	140	6	31
44 кран шаровой	ТУ 26-07-1586-91	6	нг	кч	п	м	р	15	70	0,6	19
11кч31п1								20	75	0,85	19
								25	90	1,5	19
								32	150	5	19
45 кран шаровой	ТУ 26-07-1430-87	16	г	л	п	м	р	15	60	0,26	8
11Б27п								20	70	0,44	8
								25	90	0,8	8
								40	120	1,6	8
								50	140	2,5	8
46 кран шаровой	ТУ 26-07-1036-75	10	ж	ч	п	ф	р	65	190	11,2	16
11ч37п								100	230	26	18
47 кран шаровой	ТУ 26-07-1036-75	10	нф	ч	п	м	р	15	80	0,75	16
11ч38п								20	100	1,2	16
								25	120	1,6	16
								32	130	2,35	16
								40	150	3,5	16
								50	170	6	16
								65	190	8,7	16
								80	200	12,8	16
48 кран шаровой		16	г	с	п	ф, с	р	50	283	18,2	9
М39254								80	412	22,6	9
49 кран шаровой		16	г	с	п	ф, с	р	100	368	48	9
м39257								150	564	95	9
50 кран шаровой	ТУ 26-07-1548-90	16	нп	с, лс	п	ф	р	50	180	13	32
11с74п						ф	р	80	210	25	32
(11лс74п)						ф	р	100	230	36	32
51 кран шаровой	ТУ 26-07-235-85	25	г	с	п	с	р	100	350	78	22
11с35п						с	р	150	420	80	22
52 кран шаровой	МА39010	16	г	с	п	ф	р	50	90	7,1	2
МА39010						ф	р	80	120	12,1	2
						ф	р	100	230	23	2
						ф	р	150	280	63	2
						ф	р	200	330	150	2
						ф	р	300	500	290	2
53 кран шаровой КШ-50	ТУ 3712-017-07508619-96	12	г	а	п	ф	р	50	86	3	35
54 кран шаровой	ТУ 3742-002-29237349-96	25	г	с	п	м	р	15	50		48
						м	р	20	60		48
						м	р	50	150		48
						ф	р	80	220		48
55 кран шаровой ГШК	ТУ 3712-009-12213528-94	25	г	с	п	м	р	15	80	0,72	46
55 кран шаровой ГШК						м	р	20	105	1,45	46
Для газопроводов только природного газа						м	р	25	105	1,45	46
Для газопроводов только природного газа						м	р	32	120	2,2	46
						м	р	40	120	3	46
	ТУ 3712-002-12213528-93	25		а	п	ф	р	50	150	4,5	46
						ф	р	80	220	7,4	46
						ф	р	100	220	10	46
Клапаны (вентили)
56 вентиль запорный	ТУ 26-07-177-85	16	аг	с	п	ф	р	50	230	18,2	18
Проходной						ф	р	80	310	37,5	18
15с65п						ф	р	100	350	50,5	18
57 вентиль запорный	ТУ 26-07-1392-86	6	п	л	п	м	р	15	55	0,38	7, 25
Проходной											31, 38
15Б1п											44
						м	р	20	65	0,47	7,
											38, 44
						м	р	25	80	0,78	7
						м	р	32	95	1	31
						м	р	40	110	1,78	31
						м	р	50	130	2,7	4
58 вентиль запорный	ТУ 26-07-1465-88	6	вд, п	ч	п	м	р	25	120	1,75	1
проходной						м	р	32	140	2,7	1
15ч8п						м	р	65	260	13,7	1
						м	р	80	290	1,65	1
59 вентиль запорный	ТУ 26-07-1464-88	6	вд, п	ч	п	м	р	15	90	0,75	39, 43
проходной						м	р	20	100	0,9	39, 43
15ч8п2						м	р	25	120	1,75	39, 43
						м	р	32	140	2,7	39, 43
						м	р	40	170	4,15	39, 43
						м	р	50	200	5,8	39, 43
60 вентиль запорный	ТУ 26-07-1464-88	6	вд, п	ч	п	м	р	15	90	0,75	44
проходной						м	р	20	100	0,9	44
15ч8п1						м	р	25	120	1,75	44
61 вентиль запорный	ТУ 26-07-1464-88	6	вд, п	ч	п	ф	р	25	120	3,6	19
проходной						ф	р	32	140	5,5	19
15ч9п2						ф	р	40	170	7,7	19, 43
						ф	р	50	200	10,3	19, 43
62 вентиль запорный	ТУ 26-07-1473-88	6	вд, п	ч	п	ф	р	65	290	22	15
проходной						ф	р	80	310	29	15
15ч14п						ф	р	100	350	40	39
						ф	р	125	400	58	39
						ф	р	150	480	83	39
						ф	р	200	600	135	39
63 вентиль запорный	ТУ 26-07-1429-87	16	вд,п	кч	п	м	р	15	90	0,7	19,31,33
проходной						м	р	20	100	0,9	19,31,33
15кч18п2						м	р	25	120	1,4	19,31,33
						м	р	32	140	2,1	19,31
						м	р	40	170	3,7	19,31
						м	р	50	200	5	19,31
64 вентиль запорный	ТУ 26-07-1429-87	16	вд, п	кч	п	ф	р	25	120	2,7	19
проходной						ф	р	32	140	4,3	19
15кч19п2						ф	р	40	170	5,8	19
						ф	р	50	200	8	19
65 вентиль запорный	ТУ 26-07-1521-90	16	вд, п	кч	п	ф	р	25	120	2,7	31
проходной						ф	р	32	140	4,3	31
15кч34п						ф	р	40	170	5,8	31
						ф	р	50	200	8	31
66 вентиль запорный	ТУ 26-07-1428-87	16	вд, п	кч	п	ф	р	25	120	5	31
проходной						ф	р	32	180	8	19, 31
15кч16п3						ф	р	40	200	11	19, 31
						ф	р	50	230	14	19, 31
						ф	р	65	290	25	31
67 вентиль запорный	ТУ 26-07-12397-86	25	г	с	п	ф	р	40	200	14,6	10
проходной						ф	р	50	230	16,4	10
15с18п						ф	р	80	310	38	10
						ф	р	100	350	50	10
						ф	р	150	480	97	29
						ф	р	200	600	160	41
68 вентиль запорный	ТУ 26-07-1566-91	25	г	с	п	ф	р	20	150	7	20
проходной						ф	р	25	160	7,8	20
15с51п4						ф	р	32	180	11,8	20
Примечания 1 В графе "Изготовитель" указан порядковый номер предприятия-изготовителя согласно приложению В. 2 В графах "Материал корпуса" и "Материал уплотнения" условное обозначение соответствует приложению А. 3 В графе "Рабочая среда" приняты следующие условные обозначения: ам - аммиак, аммиак с маслами, азотоводородоаммиачная смесь; вд - вода дистиллированная, вода, вода минеральная, вода оросительных систем, вода техническая и пластовая; г - газы, газообразные среды; ж - жидкости, жидкие среды; мс - масло, масла с растворителями; нг - природный или попутный нефтяной газ; нп - нефтепродукты, дизельное топливо, керосин, бензин, коксующиеся нефтепродукты; нф - нефть; п - пар. 4 В графе "Присоединение" приняты следующие условные обозначения: м - муфтовое ф - фланцевое ц - цапковое с - под приварку 5 В графе "Привод" приняты следующие условные обозначения: р - ручной в т.ч. редукторный эд - электропривод

ПРИЛОЖЕНИЕ В
(справочное)

Список заводов-изготовителей запорной арматуры

Наименование предприятия	Код ОКПО	Адрес предприятия
1	2	3
1 Акимовский литейно-механический завод "Стандарт"	3327717	332260, Украина, п. Акимовка, Запорожской области, ул. Заводская, 1
2 Алексинский завод "Тяжпромарматура"	5785579	301340, г. Алексин Тульской области, ул. Некрасова
3 Ангарский ремонтно-механический завод ПО "Ангарскнефтеоргсинтез"	5742742	665805, г. Ангарск Иркутской области
4 АО "Арма"	2191250	252б80, Украина, г. Киев МСП пр. Победы, 53
5 Бакинский завод нефтепромыслового машиностроения	0218708	370025, г Баку, ул. Степная, 11
6 Бежицкий сталелитейный завод	0210850	241038, г. Брянск, Стальзавод
7 Благовещенский арматурный завод АО БАЗ	0218231	452220, респ. Башкортостан г. Благовещенск, ул. Седова, 1
8 Бологовский арматурный завод	4606955	171060, г. Бологое Тверской области, ул. Горская, 88
9 Бугульминский механический завод	5749221	423200, респ. Татарстан, г. Бугульма - 9
10 Георгиевский арматурный завод АО АрЗиЛ	2180840	357806, г. Георгиевск, Ставропольского края, ул. Чугурина, 18
11 Гродненское УПП БелОГ	3973235	230005, Беларусь, г. Гродно ул. Дзержинского, 94
12 Гусь-Хрустальный арматурный завод АО АРМАГУС	2181160	601550, г. Гусь-Хрустальный Владимирской области, ул. Рудницкая, 4
13 Гатчинский металлообрабатывающий завод		188350, г. Гатчина Ленинградской области
14 Днепропетровский завод горно-шахтного оборудования	5763728	320822, Украина, г. Днепропетровск, ул. Береговая, 135
15 Душанбинский арматурный завод	0218399	734036, Таджикистан, г. Душанбе, ул. Джами, 2/1
16 Елабужский арматурный завод	5749234	423630, респ. Татарстан, г. Елабуга, ул. Ленина, 24
17 Закарпатский арматурный завод	0218252	295823, Украина, п. Кобылецкая поляна Раховского р-на Закарпатской области
18 АО "Знамя труда" им. Лепсе	0218163	197061, г. Санкт-Петербург, ул. Дивенская,
19 АО Кролевецпромарматура	0218341	245060, Украина, г. Кролевец Сумской области, ул. Франко, 25
20 Курганский арматурный завод АО Икар	0218142	640647, г. Курган, ул. Химмашевская, 24
21 ТОО "Металл"		453350, респ. Башкортостан г. Кумертау, ул. Ленина, 4
22 Новгородское АО "Контур"	7541304	173021, г. Новгород, ул. Нежинская, 61
23 АООТ "Новочеркасскнефтемаш"		346427, г. Новочеркасск Ростовской области
24 Одесский завод коммунального оборудования	3327485	270091, Украина, г. Одесса, ул. Осипенко, 22
25 Осинский машиностроительный завод	0238001	618120, г. Оса Пермской области, ул. Крыловская, 5
26 Оренбургский завод бурового оборудования		460462, г. Оренбург, пр. Победы, 118
27 ГП "Прикарпатпромарматура"	0218315	290000, Украина, г. Львов - ГСП, ул. Б. Хмельницкого, 176
28 АО "Пензенский арматурный завод"	5749381	440007, г. Пенза, ул. Транспортная, 1
29 НПО "Пензатяжпромарматура"	0218198	440020, г. Пенза п/о 20
30 Первоуральский завод сантехизделий треста "Уралсантехмонтаж"	1217291	623108, г. Первоуральск Свердловской области
31 ПО "Запорожпромарматура"	5743083	330089, Украина, г. Запорожье ГСП
32 ПО "Казтяжромарматура"	0219460	492000, г. Усть-Каменогорск
33 Семеновский арматурный завод	0218137	606600, г. Семенов Нижегородской области, ул. Володарского, 1
34 Семипалатинский арматурный завод	5604194	490047, Казахстан, г. Семипалатинск, п/о 47
35 ОАО "Сигнал"	07508919	413119, г. Энгельс Саратовской области
36 АО "Строммаш"		432072, г. Ульяновск а/я 5936
37 ОАО "Строммашина"		155110, г. Кохма Ивановской области, ул. Кочетовой, 2
38 ПО "Туласантехника"	0288466	300002, г. Тула, ул. Октябрьская, 48
39 АО "Урал-арма"	2183830	417815, Казахстан, г. Уральск, ул. Магистральная, 5
40 Юго-Камский машиностроительный завод им. Лепсе	0217531	618026, п. Юго-Камский Пермской области, ул. Труда, 1
41 Учреждение УБ 14/3		656905,г. Барнаул, 32
42 Учреждение УФ 91/14	8556547	633420, г. Тогучин Новосибирской области
43 Учреждение ЯЭ 308/89	8562901	320102, Украина, г. Днепропетровск, ул. Буденного
44 Учреждение УШ - 349/13	8558392	622013, г. Нижний Тагил, Екатеринбургской области
45 Завод газового оборудования		427870, Удмуртия, г. Камбарка, ул. Маяковского, 2
46 ПКФ "ЭКС-Форма"	12213528	410026, г. Саратов, а/я 1497
47 АО "Южураларматура-Сантехник"		456313, г. Миасс Челябинской области, Тургоярское шоссе
48 АО "Ярдос"		103527, г. Москва, Мосэнерго, 686
49 НПФ "Фанат"		450015, г. Уфа, а/я 79

ПРИЛОЖЕНИЕ Г
(справочное)

Сравнительнаятаблица норм герметичности запорной арматуры

Ду, мм	Объем протечки воздуха, см³/мин
	ГОСТ 9544-75 1-й класс герметичности по воздуху					ГОСТ 9544-93 при давлении 0,6 МПа
	при давлении, МПа					по классу герметичности
	0,1	0,6	1	1,6	2,5	В	С	D
15	0,3	1	1,5	2,5	4	0,27	2,7	27
20	0,6	1,8	2,5	3,5	6	0,36	3,6	36
25	1	2,5	4	5	8	0,45	4,5	45
32	1,5	4	5,5	8	12	0,576	5,76	57,6
40	2	5	7	11	15	0,72	7,2	72
50	2,5	7	10	15	24	0,9	9	90
65	4	10	15	24	32	1,17	11,7	117
80	5	13	20	30	45	1,44	14,4	144
100	8	20	30	45	60	1,8	18	180
125	10	26	40	60	90	2,25	22,5	225
150	15	40	55	90	120	2,7	27	270
200	20	55	80	120	180	3,6	36	360
250	30	80	120	130	250	4,5	45	450
300	40	110	160	250	350	5,4	54	540
350	50	130	200	300	450	6,3	63	630
400	60	150	230	350	500	7,2	72	720
500	85	220	320	500	700	9	90	900
600	110	280	440	650	1000	10,8	108	1080
800	160	450	650	1000	1500	14,4	144	1440
1000	240	600	900	1500	2000	18	180	1800

2 508

Нравится

Комментировать

Добавить в закладки

Регистрация

Вход

Мы обрабатываем данные посетителей и используем cookies согласно политике

ОК

СП 42-104-97 «Свод правил по применению запорной арматуры для строительства систем газоснабжения»

Предисловие

1 Область применения

2 Общие требования

3 Выбор запорной арматуры

Нормативные ссылки

ПРИЛОЖЕНИЕА
(справочное)

Условноеобозначение запорной арматуры (система ЦКБА)

ПРИЛОЖЕНИЕ Б
(справочное)

Задвижки

Краны пробковые

Краны шаровые

Примечания

ПРИЛОЖЕНИЕ В
(справочное)

Список заводов-изготовителей запорной арматуры

ПРИЛОЖЕНИЕ Г
(справочное)

Сравнительнаятаблица норм герметичности запорной арматуры

Оставить заявку

Стать партнёром

Заполните форму

Заполнить анкету

Закажите продукцию

Получить бесплатную консультацию

Оставьте заявку

СП 42-104-97 «Свод правил по применению запорной арматуры для строительства систем газоснабжения»

ПРИЛОЖЕНИЕА(справочное)

ПРИЛОЖЕНИЕ Б(справочное)

Задвижки

Краны пробковые

Краны шаровые

Примечания

ПРИЛОЖЕНИЕ В(справочное)

ПРИЛОЖЕНИЕ Г(справочное)

Оставить заявку

Стать партнёром

Заполните форму

Заполнить анкету

Закажите продукцию

Получить бесплатную консультацию

Оставьте заявку

ПРИЛОЖЕНИЕА
(справочное)

ПРИЛОЖЕНИЕ Б
(справочное)

ПРИЛОЖЕНИЕ В
(справочное)

ПРИЛОЖЕНИЕ Г
(справочное)
