СП 31-112-2004

Часть 2

Москва

2005

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАНСанкт-Петербургской государственной академией физической культуры им. П.Ф.Лесгафта (СПбГАФК) Росспорта и ФГУП «Научно-проектный институтучебно-воспитательных, торгово-бытовых и досуговых зданий» (Институтобщественных зданий) в рамках выполнения п. 17 мероприятий подпрограммы«Физическое воспитание и оздоровление детей, подростков и молодежи в РоссийскойФедерации (2002- 2005 годы)» федеральной целевой программы«Молодежь России (2001 - 2005 годы)»

2 ВНЕСЕН Санкт-Петербургскойгосударственной академией физической культуры им. П.Ф. Лесгафта

3 ПРЕДСТАВЛЕН Управлениемархитектуры и Управлением стандартизации, технического нормирования исертификации Госстроя России

4 УТВЕРЖДЕН приказами ректораСанкт-Петербургской государственной академии физической культуры им. П.Ф.Лесгафта от 9 февраля 2005 г. № 25 и директора ФГУП «Институт общественныхзданий» от 23 апреля 2004 г. № 11

5 ОДОБРЕН И РЕКОМЕНДОВАН кприменению в качестве нормативного документа в строительстве письмом ГосстрояРоссии 30 апреля 2004 г. ЛБ-322/9 и Федеральным агентством по физическойкультуре, спорту и туризму приказом № 24 от 26 февраля 2005 г.

6 ВВЕДЕН ВПЕРВЫЕ



Содержание



Введение

Свод правил подготовлен в двух частях:

часть первая включает физкультурно-спортивные залыразмером до 36´18 м, а также 42´24 м - для спортивной гимнастики;

часть вторая включает физкультурно-спортивные залы иманежи размером 42´24 м, а также 36´18 м и более для универсального использования.

В последние годы в нашей стране развиваются новые видыи формы спортивных, физкультурно-оздоровительных и досуговых занятий, поэтомуфизкультурно-спортивные сооружения стали использоваться всеми возрастными исоциальными группами населения - от абсолютно здоровых людей до инвалидов, отпрофессиональных спортсменов до лиц, использующих эти сооружения для досуга.Появилось множество новых форм и видов физкультурно-спортивных занятий,пользующихся спросом у определенных групп населения. В соответствии ссовременными требованиями следует учитывать новые особенности физкультурно-спортивныхсооружений:

- изменение спортивно-технологических параметров местпроведения занятий;

- увеличение доли универсальных, многофункциональныхпомещений и сооружений, обеспечивающих возможность трансформации помещений;

- обеспечение доступности физкультурно-спортивныхсооружений для инвалидов, включение в состав сооружений специализированныхзалов помещений для их занятий;

- расширение состава сооружений за счет помещений дляфизкультурно-оздоровительных и развлекательных видов деятельности.

Настоящий Свод правил СП 31-112-2004(2) являетсядополнением СП31-112-2004(1) и составляет вместе с ним единый нормативный документ. В немрассматриваются только вопросы, относящиеся к основным функциональнымхарактеристикам и свойствам мест для физкультурно-оздоровительных и спортивныхзанятий и первостепенно необходимых вспомогательных помещений при них:

- габариты и разметка мест для занятий, включаяразмеры зон безопасности;

- удельные площади, показатели единовременнойвместимости игровых площадок и мест занятий, минимально необходимые расстояниямежду ними и внутренними поверхностями ограждающих конструкций;

- физико-механические свойства и фактура внутреннихотделочных материалов, а также устройств, защищающих от ударных воздействийповерхности стен, потолков, световые проемы и осветительные приборы;

- основные требования к физическим параметрамвнутренней среды.

Настоящий документ восстанавливает бывшие выпускинормалей спортсооружений и в основном включает технологические параметры итребования к размерам спортивно-физкультурных площадок и арен, их оснащению,пропускной способности, доступности для инвалидов.

Графическая часть документа разработана на основеопыта проектирования, практики эксплуатации физкультурно-спортивных сооружений,а также международного опыта.

В тексте и графической части Свода правил частичноиспользованы следующие материалы:

ВСН 46-86/Госгражданстрой. Спортивные ифизкультурно-оздоровительные сооружения. Нормы проектирования. - М.:Стройиздат, 1987.

Нормали планировочных элементов жилых и общественныхзданий:

Выпуск НП 5.3.6-80 Залы для легкой атлетики. - М.:Стройиздат, 1975.

Выпуск НП 5.3.2-76 Вспомогательные помещенияспортивных сооружений. - М.: Стройиздат, 1976.

Рекомендации по проектированию окружающей среды,зданий и сооружений с учетом потребностей инвалидов и других маломобильныхгрупп населения:

Выпуск 12.Общественные здания и сооружения. Спортивные сооружения. - М.: ГУП ЦПП,1999.

Выпуск 13.Общественные здания и сооружения. Физкультурно-оздоровительные сооружения.- М.: ГУП ЦПП, 1997.

Пособия к МГСН 4.08-97 Массовые типыфизкультурно-оздоровительных сооружений. Выпуски 2 и 3. - М.: ГУП «НИАЦ», 2003.

Физкультурно-спортивные сооружения / Под ред. Л.В.Аристовой. - М.: Спорт Академ Пресс, 1999.

Правила спортивных игр и состязаний / Пер. с англ. -М.: ООО «Попурри», 2000.

Часть 2 Свода правил разработана научно-творческимколлективом под руководством Л.В. Аристовой, профессора СШГАФК им. П.Ф.Лесгафта.

Авторы СП 31-12-2004 (2): ответственные исполнители -Л.В. Аристова (СПбГАФК им. П.Ф. Лесгафта), A.M. Гарнец (Институт общественныхзданий), Ю.Г. Жура, Б.А. Арутюнов (Российская ассоциация спортивныхсооружений).

Научный редактор - канд. архитектуры A.M. Гарнец.

Компьютерная графика - К.В. Карпач (ЦНИИЭП жилища),В.Ф. Кротюк (Институт общественных зданий).

1 Область применения

1.1 Настоящий Свод правил предназначен дляпроектирования массовых типов физкультурно-спортивных залов, которые безконструктивно-планировочных изменений могут быть доступны также для инвалидов,в том числе для детей-инвалидов, при зафиксированных в задании напроектирование условиях.

1.2 Положения Свода правил распространяются напроектирование новых и реконструируемых крупных физкультурно-спортивных залов,предназначенных для:

- легкой атлетики в закрытых помещениях;

- спортивных игр (футбол, мини-футбол, гандбол, атакже теннис, баскетбол, волейбол, бадминтон и т.д.);

- общефизической подготовки;

- тренажерной подготовки;

- физкультурно-спортивных развлечений.

1.3 Габариты и разметка игровых площадок и местпроведения соревнований (занятий), параметры зон безопасности (в том числе надигровым полем), установленные правилами проведения соответствующих видовсоревнований, следует принимать как обязательные технологические требования.

Параметры физкультурно-спортивных залов ссопутствующими группами необходимых помещений, приведенные в настоящем Сводеправил, являются функционально-технологической основой составления программыпроектирования спортивных зданий и комплексов, которые следует проектировать посоответствующим строительным нормативным документам.

1.4 Положения документа следует использовать дляопределения единовременной наполняемости залов по пропускной способности местзанятий, а также для расчета оборудования вспомогательных помещений:гардеробных, умывальных, душевых, уборных для занимающихся, инвентарных прифизкультурно-спортивных залах и т.п., дающих возможность полноценногофункционирования физкультурно-спортивных залов.

1.5 Положения Свода правил распространяются напроектирование физкультурно-спортивных залов, которые могут размещаться как вотдельно стоящих зданиях и в спортивных комплексах, так и при их встраивании вдругие сооружения.

1.6 Свод правил содержит рекомендательные положения,нормы и правила. Положения данного документа становятся обязательными для всехучастников проектно-строительного процесса при включении их в утверждаемоезадание на проектирование.

2 Нормативные ссылки

В настоящем Своде правил даны ссылки на следующиенормативные документы:

СНиП 2.04.01-85*Внутренний водопровод и канализация зданий

СНиП 2.08.02-89* Общественныездания и сооружения (с изменениями № 1 - 5)

СНиП 2.09.04-87* Административныеи бытовые здания

СНиП3.05.06-85 Электротехнические устройства

СНиП 21-01-97* Пожарнаябезопасность зданий и сооружений

СНиП23-01-99* Строительная климатология

СНиП 23-05-95* Естественноеи искусственное освещение

СНиП35-01-2001 Доступность зданий и сооружений для маломобильных группнаселения

СНиП 41-01-2003Отопление, вентиляция и кондиционирование

СП35-101-2001 Проектирование зданий и сооружений с учетом доступности длямаломобильных групп населения. Общие положения

СП4723-88 Санитарные правила устройства и эксплуатации системцентрализованного горячего водоснабжения

МГСН 4.04-94Многофункциональные здания и комплексы

МГСН 4.08-97Массовые типы физкультурно-оздоровительных учреждений

ГОСТ 12.1.004-91ССБТ. Пожарная безопасность. Общие требования

ГОСТ21786-76 Система «человек-машина». Сигнализаторы звуковые неречевыхсообщений. Общие эргономические требования

ГОСТ 24214-80 Связь громкоговорящая.Термины и определения

СанПин2.1.4.1074-01 Питьевая вода. Гигиенические требования к качеству водыцентрализованных систем питьевого водоснабжения. Контроль качества

НПБ88-2001* Установки пожаротушения и сигнализации. Нормы и правила проектирования

НПБ104-03 Системы оповещения и управления эвакуацией людей при пожарах взданиях и сооружениях

НПБ110-03 Перечень зданий, сооружений, помещений и оборудования, подлежащихзащите автоматическими установками пожаротушения и автоматической пожарнойсигнализации

ПУЭ Правилаустройства электроустановок.

3 Основные положения по проектированию

3.1 Строительные размеры, площади и пропускнаяспособность спортивных залов, помещений физкультурно-оздоровительногоназначения должны приниматься в соответствии с правилами проведениясоревнований и положений по организации учебно-тренировочных занятий.

Составы и площади вспомогательных помещенийпринимаются в соответствии с положениями справочных пособий к СНиП 2.08.02, а также требованияминастоящего Свода правил, часть 1. Общая структурная схема корпуса с залом длялегкой атлетики, футбола или многофункциональным залом представлена на рисунках 3.1 и 3.2*.

____________________

* Рисунки 3.1 - 8.5 даны в приложении Г.



Проектирование залов и вспомогательных помещений,используемых инвалидами, проводится с учетом требований СНиП35-01 и СП35-101, а также требований и рекомендаций настоящего Свода правил.

3.2 Размеры мест легкоатлетических занятий и игровыхполей и их разметку следует принимать в соответствии с правилами соревнований.Разметка игровых полей дана на рисунке3.3. Разметку более подробно см. часть 1 настоящего Свода правил, а также вразделах 4 и 5 настоящего документа.

3.3 Строительные размеры в плане и высоту помещенийустанавливают в зависимости от игровых видов спорта и от вида легкоатлетическихзанятий и уровня соревнований (таблица3.1).

Размеры универсальных спортивных залов(предназначенных для попеременных занятий по различным видам спорта)принимаются по наибольшему из показателей для этих видов, приведенных в таблица 3.1, а пропускная способность- по наименьшей удельной площади, приходящейся на одного занимающегося.

Таблица 3.1

Вид спорта	Строительные размеры зала, м			Пропускная способность площадки, чел/смену		Размеры арены для соревнований в зале, м
	Длина	Ширина	Минимальная высота до низа выступающих конструкций	При учебно-тренировочных занятиях в зале	При соревнованиях на арене или в зале, чел.	Длина	Ширина		Минимальная высота (в пределах площади арены)
1. Акробатика	36	18	6	32	75	44	21		7
2.Бадминтон. На одну площадку	15	15*	7	8	8	18	10		9
3. Баскетбол. На одну площадку	30	18	7	24	48 (4 команды по 12)	34	19		7
4. Бокс. На один ринг	18	12	4	17	20	14	14		5
5. Волейбол. На одну площадку	24	15	8	24	48 (4 команды по 12)	36	21	12,5
6. Гандбол. На одну площадку	42	24	6	24	48 (4 команды по 12)	47	26	6
7. Гимнастика спортивная	30	18	6	50	75	48	24	7
8. Гимнастика художественная. На одну площадку	21	15	8	10	50	31	18	9
9. Мини-футбол	30-48	18-30	8-12	24	48	36-48	24-30	8-12,5
10. Теннис. На одну площадку	36	18*	8	12**	8 (4 пары)	42	22	9
11. Теннис настольный. На три стола	15	9	4	4 (на каждый стол)	8 (на каждый стол)	12-14	6-7	4
						(на каждый стол)
12. Тяжелая атлетика. На четыре помоста	18	9	4	16	40 (на один помост)	13	13	5
						(на один помост)
13. Футбол. На одно поле	96	48	15	60	64 (4 команды по 16)	96	48	15
* При размещении в зале двух и более площадок ширина двух смежных (по длине) площадок может быть принята 15,1 м для бадминтона и 34 м для тенниса. ** При трех и более площадках в одном зале пропускная способность каждой принимается 6 чел. в смену. Примечания 1. При проектировании спортивных залов на несколько площадок для игр и (или) на большее количество оборудования размеры залов и их пропускная способность в смену соответственно увеличиваются. 2. По видам спорта, по которым в спортивно-демонстрационных или спортивно-зрелищных залах предусматривается также и проведение учебно-тренировочных занятий, пропускная способность принимается по наибольшему из показателей, приведенных в гр. 5 и 6. 3. При предназначении зала для соревнований не выше регионального масштаба размер площади арены и высота, как правило, принимаются равными размеру площади и высоте спортивного зала (см. гр. 2, 3 и 4), а пропускная способность - согласно гр. 5. 4. В залах для настольного тенниса при большем числе столов размер зала принимается исходя из размеров площадки 7,75´4,5 м на каждый стол. 5. Допускается увеличение размера площади зала (арены) для футбола, но не более чем до 113´72 м, без изменения приведенной в таблице пропускной способности. 6. Строительные размеры и пропускная способность приняты исходя из одного комплекта табельного оборудования.



3.4 При расчете единовременной наполняемостифизкультурно-спортивных сооружений учитывается пропускная способностьсоответствующих площадок (арен) по таблице3.1, а также количество зрителей - при наличии трибун.

3.5 Высота игровых залов принята от пола до потолка(до низа выступающих конструкций). В залах для спортивных игр высота должнабыть выдержана в пределах поля для игры. За полем для игры допускается плавноеуменьшение высоты, но не менее чем до 3 м в пределах общих размеров площадки,указанной в таблице 3.1.

Высота легкоатлетических помещений устанавливается повиду занятий - прыжки (в том числе с шестом), метания и т.д.

3.6 В универсальных залах для попеременных занятийразличными видами спорта пропускную способность, размеры и высоту следуетпринимать по наибольшему показателю.

3.7 Высота вспомогательных помещений (от пола до потолка)принимается, как правило, равной 3 м. В зависимости отархитектурно-планировочного и конструктивного решения и технологическихтребований, а также при размещении вспомогательных помещений в подтрибунномпространстве высоту следует принимать (в чистоте, до низа выступающихконструкций):

в помещениях гардеробных верхней и домашней одежды (забарьером) - 2,1 м;

в помещениях для судей и прессы - 2,4 м;

в остальных помещениях (кроме вестибюля) - 2,7 м.

Высота технических помещений принимается в зависимостиот применяемого оборудования, а складских помещений и кладовых - от размеров испособов хранения складируемых предметов.

3.8 Раздевальные для занимающихся должны, как правило,сообщаться со спортивным залом непосредственно, через коридор или по лестнице,предназначаемым и только для сообщения между ними.

3.9 Инвентарные при спортивных залах должнырасполагаться смежно с этими залами и сообщаться с ними через проемы. Полинвентарной следует предусматривать на одной отметке с полом зала (без порога).

3.10 Помещения, используемые инвалидами, рекомендуетсяразмещать на одной отметке на уровне первого этажа. Другие варианты размещениядопускаются при наличии специально оборудованных лифтов, лестничныхподъемников, пандусов. Тип и габариты лифтов следует определять в соответствиисо СНиП35-01.

3.11 В зданиях спортивных корпусов с залом для легкойатлетики, футбола или с тремя и более залами для других видов спорта можетпредусматриваться одно общее помещение для индивидуальной силовой подготовки, втом числе на тренажерах, размещаемое в удобной связи с зальными помещениями ираздевальными при них.

Примечания

1. В случае расположения универсальногоспортивно-зрелищного зала и зала для спортивных игр в одном здании зал дляразминки и спортивных игр предусматривать не следует.

2. При зале дляразминки и спортивных игр необходимо предусматривать раздевальные (с душевыми).

3.12 В спортивном корпусе с залом, используемым такжедля тенниса, при числе площадок в нем две и более следует предусматриватьпомещение размером 18´12 м, высотой 6 м с тренировочной стенкой высотой неменее 3 м. Пропускная способность помещения - 4 чел. в смену.

3.13 В спортивных залах для учебно-тренировочныхзанятий, собираемых из легких металлических конструкций, допускается наличиеколонн, если в соответствии с расстановкой технологического оборудования иразметкой они оказываются в нерабочих зонах и при соблюдении зон безопасности.

В залах для легкой атлетики и футболапредусматриваются ворота шириной не менее 3,5 м для въезда грузовых автомашин.При расчетной температуре наружного воздуха минус 15 °С и ниже в местах въездовв зал предусматривается устройство тамбуров или воздушно-тепловых завес.

3.14 Стены и потолки спортивных залов окрашивают всветлые тона. Стены и двери должны быть гладкими и предусматривать возможностьвлажной уборки.

В залах для спортивных игр поверхность и окраска стени потолков должны быть устойчивыми к ударам мяча.

Допускается отделка стен облицовочным кирпичом срасшивкой швов вовнутрь.

3.15 Ширину лестничных маршей и пандусов, параметрылестничных площадок, требования к ограждениям и поручням следует принимать сучетом требований СНиП2.08.02 и СНиП35-01.

3.16 Здания физкультурно-спортивного назначения,включающие залы, рассчитанные на занятия инвалидов, следует проектировать сучетом использования инвалидами следующих групп помещений: входная группа,помещения санитарно-гигиенического назначения, в том числе раздевальные,душевые, сауна, массажная, места отдыха, помещения медицинского назначения,административные помещения, помещения методического назначения.

3.17 Состав служебных помещений административного иинженерно-технического персонала и бытовых помещений рабочих рекомендуетсяопределять заданием на проектирование или проектом в соответствии счисленностью и составом служащих и рабочих.

3.18 Состав технических помещений определяетсязаданием на проектирование или проектом с учетом инженерного оснащениясооружений и действующих норм расчета их площади.

3.19 В универсальных залах, используемых одновременноили попеременно для занятий или соревнований по спортивным играм или иным видамспорта, размеры и разметку мест для занятий и соревнований (арен) следуетпринимать по части 1 Свода правил.

3.20 В залах рекомендуется принимать следующие цветаразметки площадок:

при одной или нескольких не перекрывающих друг другаразметках площадок - белый цвет;

при двух перекрывающих друг друга разметках площадок -белый и оранжевый цвета;

при трех перекрывающих друг друга разметках площадок -белый, оранжевый и черный цвета.

При большом количестве перекрывающих друг другаразметок они должны контрастировать между собой, четко выделяться на фоне пола,в зависимости от цвета которого возможны отклонения от указанных вышерекомендаций.

На площадках для баскетбола площадь трехсекундной зоны,а также площадь центрального круга окрашиваются в цвет, контрастирующий сцветом пола и разметочных линий.

4 Игровые залы

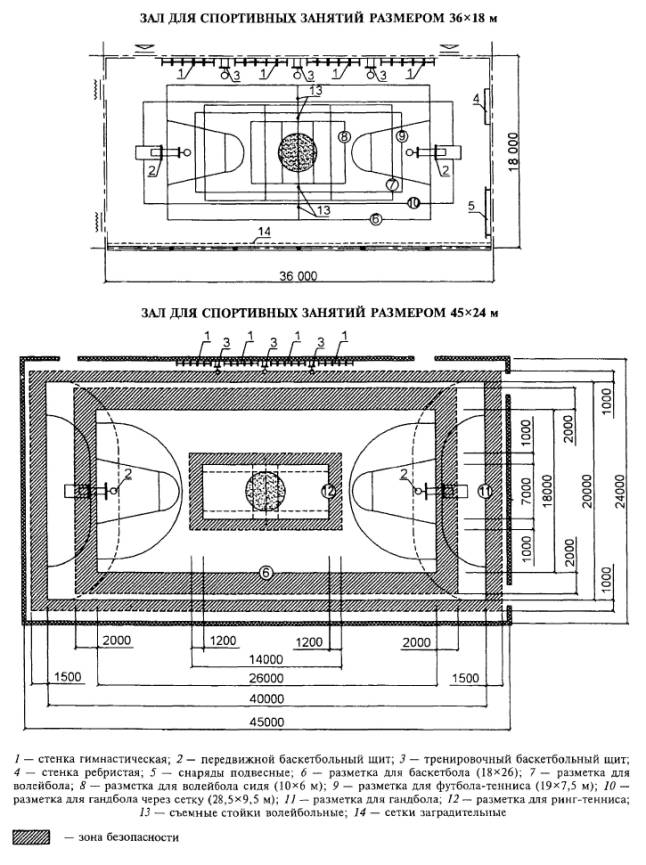

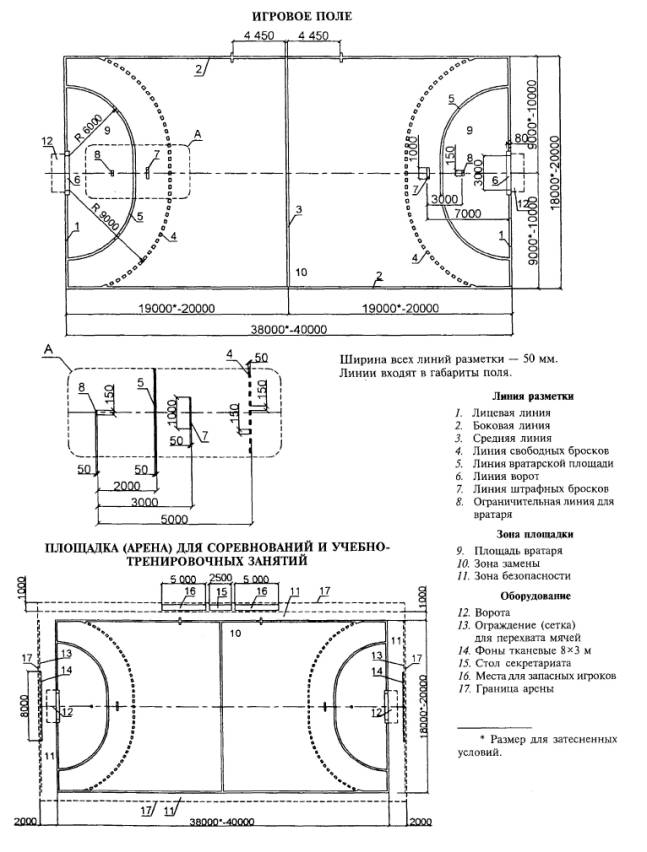

4.1 Наиболее распространены залы 42´24 м (рисунок4.1), где возможен еще и гандбол на укороченном с 40 до 39 м «поле дляигры». Чтобы не сокращать длину «поля для игры», рекомендуется размер 45´24 м, а если принять размер зала 45´27 м, то увеличенная ширина позволит иметь и небольшиетрибуны. Аналогично размещаются и площадки для мини-футбола и футзала (рисунок 4.2).

Табель-экспликация оборудования и инвентаря для игр взале 42´24 м дан в приложении А.

В таблице 4.1показаны варианты использования залов для тренировок и любительских занятий поразличным видам спортивных игр, имеющих наиболее распространенные строительныеразмеры, а также расчетная пропускная способность этих залов.

Таблица 4.1

Размеры зала, м			Варианты использования зала	Расчетная пропускная способность, чел/смену
Длина	Ширина	Наименьшая высота до низа выступающих конструкций
(в осях ограждающих конструкций)
42	24	6	Для гандбола	24
		7	Для бадминтона	64
			Для баскетбола	48
		8	Для волейбола	64
			Для тенниса	20
Примечание - При проектировании зала для попеременных занятий по различным видам игр следует принимать наибольшие для данного зала высоту и расчетную пропускную способность.



4.2 При одновременном размещении в зале несколькихплощадок для одного вида спортивной игры количество инвентаря не увеличиваетсяпропорционально числу площадок, а принимается применительно к табелю на однуплощадку исходя из общей площади зала и его пропускной способности (поуказанному принципу принят табель для залов 42´24 м). Так же в каждом отдельном случае определяетсяколичество оборудования и инвентаря для залов, площадь которых превышаетразмеры площадки (рисунок 4.3).

В залах 42´24 и 36´18 м, специализированных только для тенниса,тренировочную стенку рекомендуется размещать по обеим торцевым стенам зала;кроме того, в зале 36´18 м для тенниса все 10 пролетов гимнастической стенкиследует располагать вместе - на середине продольной стены зала.

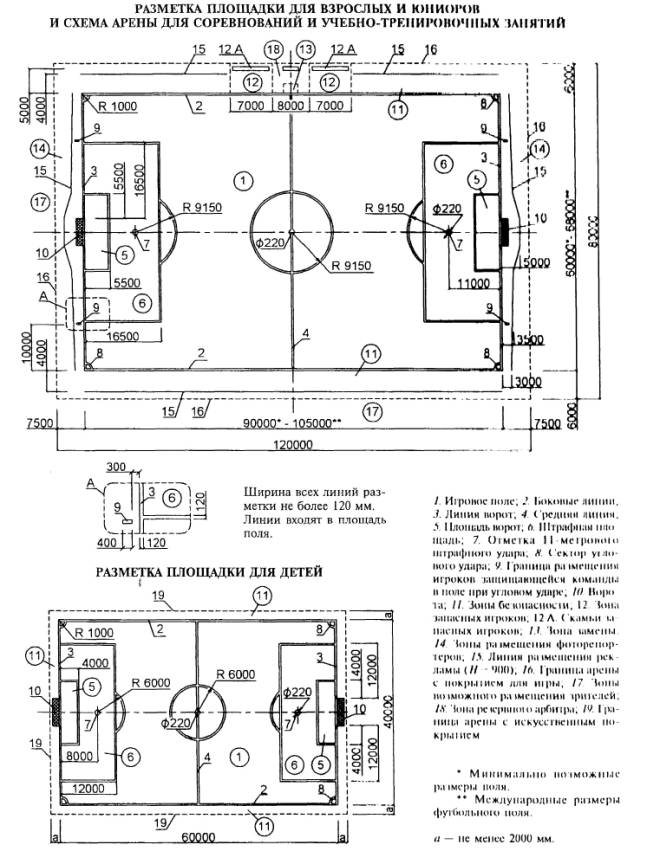

4.3 Требования к размерам и разметке полей для футболаданы на рисунке 4.4, планировочнаясхема футбольного манежа - на рисунке4.5. Трибуны для зрителей рекомендуется располагать с одной продольнойстороны арены (рисунки 4.5 и 4.6, схема В). В случаях когда заданноечисло зрительских мест при расположении их с одной стороны требуетдополнительного увеличения высоты зала, желательно трибуны располагать с разныхсторон.

4.4 В залах для спортивных игр при размере 45´27 м, позволяющем проводить в нем все игры,рекомендуется устройство мест для зрителей. Трибуны могут быть стационарнымиили выдвижными (бличеры) (см. на рисунке4.5 схему складных трибун).

4.5 Стационарные или временные места для зрителейнужно располагать так, чтобы расстояния до зрителей первого ряда от боковых илицевых линий разметки поля для игры были бы не менее 3 м для волейбола и неменее 2 м для бадминтона, баскетбола и ручного мяча. На площадках для теннисарасстояние до зрителей от задних линий разметки поля для игры должно быть неменее 6 м, а от боковых - не менее 3,5 м, а при соревнованиях высокого масштаба- соответственно не менее 8 и 4,5 м.

В целях более рационального размещения таких мест попериметру площадки рекомендуется в зале 36´18 м дополнительно предусматривать разметку однойплощадки для соревнований по волейболу и одной - по бадминтону (в центре залапо его продольной оси), а в зале 42´24 м - разметку одной площадки для волейбола (в центревдоль зала) (рисунок 4.7).

4.6 При одностороннем размещении балкона в зале 42´24 м площадки для баскетбола и тенниса следуетсдвигать к противоположной балкону стене; при этом боковые линии разметкисоответственно на 2 и 3,5-4,5 м от стены. При проектировании залов с балконамидля зрителей низ конструкции балконов должен быть на отметке не менее 3,7 м отповерхности пола зала; в этом случае крепить баскетбольные щиты нужно кконструкции балкона.

4.7 В составе помещений физкультурно-спортивного заладля проведения соревнований высокого уровня должен предусматриваться зал дляиндивидуальной силовой подготовки размером не менее 12´6´4 м. Это помещение может непосредственно сообщаться сзалом (ареной) или размещаться на пути из раздевальных в зал. В составе зданияс ареной для легкой атлетики или футбола допускается также предусматривать залразмером 30´18´8 м для разминки и сбора участников соревнований.Размещение зала в здании должно позволять попадание в него соревнующихся наарене в дни соревнований и автономное использование для учебно-тренировочныхзанятий по спортивным играм в остальные дни. При зале предусматриваютсякомандные раздевальные (с душевыми и уборными).

4.8 Для многофункциональных залов целесообразнатрансформируемая секционная структура, которая в соответствии с функциональнымии эксплуатационными требованиями позволяет проводить попеременноучебно-тренировочные занятия нескольких групп на отдельных площадках или наплощади всего зала (рисунок 4.6).Ширина зала и габариты площадок, располагаемых поперек зала, определяютсятехнологическими требованиями для различных видов спорта (24´15 м - для волейбола, 27-30´15-18 м - для баскетбола, 36´18 м - для тенниса и др.).

Длина зала зависит от количества повторяемых площадок,смыкающихся длинными сторонами и разделяющихся трансформируемыми перегородками.Каждая площадка должна быть связана непосредственно или через специальныйкоридор с блоком раздевальной и инвентарной (рисунок 4.8), что обеспечивает ее самостоятельноеиспользование.

Создание зала размером 45´24 м позволит разместить в нем площадки илииспользовать его целиком для тренировок и соревнований по ряду игр с мячом,включая гандбол. Зал состоит из двух-трех (можно и более) секций. Каждая секция- это, в сущности, малый зал. Каждая следующая секция обогащает зал новымивозможностями.

Представляется целесообразным в залах размером 45´24 м и более, пригодных для соревнований, устраиватьместа для зрителей. При этом используются трансформируемые трибуны. Пригодентакой зал и для занятий элементами легкой атлетики. Зал 75´24 м с пятью секциями позволяет проводить бег на 60 м.

4.9 Трансформация секционных залов должна учитывать нетолько объемно-планировочную структуру (деление на секции подъемными илираздвижными перегородками, трансформация бличеров, раздвижные или подъемныедвери-перегородки инвентарных), но и специфику применяемого оборудования(подъемные баскетбольные щиты, монорельсы для канатов, шестов, колец,уникальные крепления для стоек и т.п.).

При любых трансформациях зал следует проектировать смаксимальной в каждом случае единовременной пропускной способностью прифункциональном соответствии технологическим и методическим требованиям кпроведению занятий.

4.10 Возможности некоторой универсализации использованиямогут быть обеспечены трансформацией основных элементов спортивного сооружения.В частности, арена легкоатлетического манежа при планировке, обеспечивающейотсутствие в средней ее зоне каких-либо стационарных вертикальных конструкций,может быть использована для эпизодического проведения соревнований поспортивным играм (и иным видам) на планшете сборно-разборного настила. Примерподобного использования легкоатлетической арены приведен на рисунке 4.9. При этом стойки для волейбольной сеткидолжны крепиться на растяжках во избежание устройства «стаканов» для стоек наарене в «неудобных» для легкой атлетики местах.

Данное использование легкоатлетической арены наиболеецелесообразно при наличии в составе здания зала для разминки и спортивных игр скомандными раздевальными при нем.

Подобным образом могут быть использованы также ареныфутбольных манежей при достаточных технико-экономических и организационныхпредпосылках.

4.11 Универсальные залы, рассчитанные намногофункциональное использование, наиболее целесообразны для учебных,секционных и внешкольных занятий учащихся общеобразовательных, начальных исредних профессиональных учебных заведений, а также для секционных ифизкультурно-оздоровительных занятий жителей с периодическим проведениемсоревнований по основным видам спорта (рисунок4.10).

4.12 Для выполнения учебных программ в каждой школедолжны быть созданы условия для занятий многими видами спорта:

- элементами легкой атлетики, включаю щей бег на 60 м,прыжки в длину, метание мяча и гранаты, что требует зала размером 75´24 м;

- гимнастикой (ритмической, спортивной,художественной, акробатикой, танцами), включающей упражнения на перекладине,бревне, кольцах, канате, опорные прыжки, что требует зала размером не меньше 30´18 м (с акробатической дорожкой, настилом дляхудожественной гимнастики и др.);

- ручными играми с мячом, включающими гандбол, чтотребует зала размером 45 (42) ´24 м;

- боксом, борьбой, тяжелой атлетикой, для которыхнужны специализированные залы размером не менее 18´12 (15) м, а для борьбы 24´15м;

- ОФП (общей физической подготовкой) младших классов(I-IV), для которых нужен отдельный зал 24´15 м;

- стрельбой из малокалиберного оружия, для чегонеобходим тир с огневой полосой не менее 50 м.

Соотношение времени занятий спортивными играми,гимнастикой, легкой атлетикой по программе составляет 1:1:1,25. В одном иззалов желательно устройство нескольких рядов бличеров для наблюдения за соревнованиями.

4.13 Для академических занятий I-IV классов и длязанятий старших на тренажерах могут быть использованы небольшие помещения,легко размещаемые в школах, с сеткой колонн 6´6 м при высоте 3-4 м. Для I-IV классов зал 24´12 (15) м нужен для каждой параллели; для тренажеров -56 м² на одну параллель. Каждая площадка в зале для занятий одногокласса должна иметь 2 блока раздевальных с душевыми и санузлами и инвентарную.

В учебных заведениях при одновременных занятиях в заленескольких групп оборудование должно быть рассчитано на синхронность занятийодинаковыми упражнениями и чередование занятий различными видами спорта втечение каждого урока при одновременных занятиях нескольких групп. Оборудованиезалов для занятий спортивных секций должно соответствовать видам спорта, ихчередованию, а также чередованию учебно-тренировочных занятий с соревнованиями(в том числе и при зрителях).

4.14 Оборудование многофункциональных залов должносоответствовать программам занятий всех групп по играм с мячом, гимнастике,включая элементы акробатики и художественной гимнастики, и по элементам легкойатлетики. Набор и расстановка оборудования должны соответствовать новейшимпринципам проведения учебных занятий групповым, круговым, поточным и другимиметодами с повышенной интенсификацией и моторной плотностью занятий. Длязанятий каждой группы (класса) с одним преподавателем нужна отдельная площадка(зал, часть зала), обеспеченная душевой и раздевальной.

4.15 Зал 30´15 м и более должен делиться на две части дляодновременных занятий двух групп (класса), а потому размеры многофункциональныхзалов целесообразно определять кратными площадке 24´15 (12) м, пригодной для занятий группы в 24 чел. (по15 м² на человека при занятиях волейболом) или класса в 30 чел. (по12 м² на человека).

4.16 В многофункциональном зале ввиду возможностиего использования школьниками и населением района необходимо оборудование длягимнастики и легкой атлетики в пределах программ школьных занятий исоревнований, а для спортивных игр - в пределах требований к занятиямспециализированных секций.

В соответствии с программами занятий необходиматрансформация оборудования многофункциональных залов для игр с мячом,гимнастики, элементов легкой атлетики не только поочередно, но и в течениекаждого занятия.

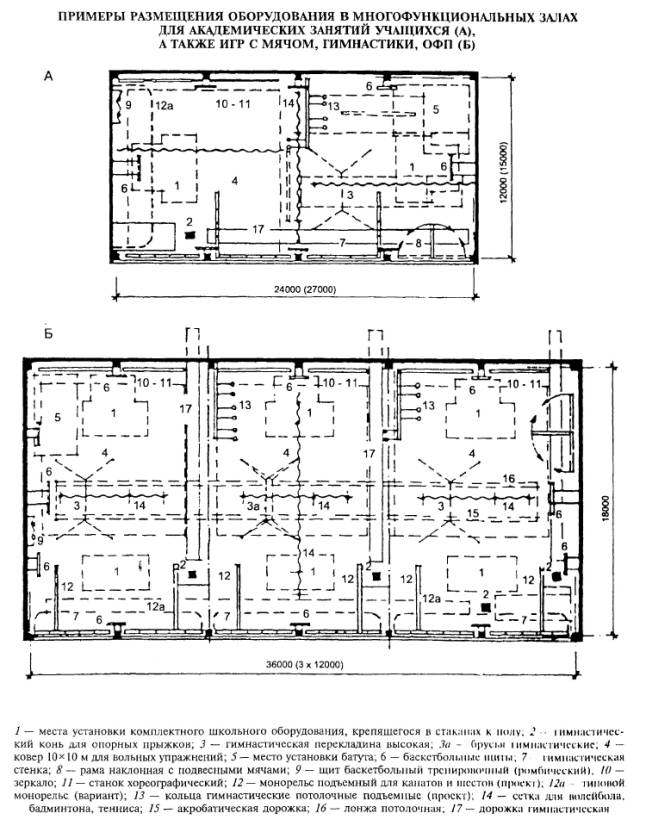

Возможна различная расстановка оборудования наплощадке для занятий одной группы (класса). Площадка может размещаться вотдельном зале или на части зала (секции): 18´9 (12, 15); 24 (27)´12 (15) м. Варианты площадок обусловленыраспространенными размерами малых залов. Схемы расстановки оборудования на этихплощадках (секциях) позволяют определить структуру многофункциональных заловбольших размеров: секция 18´12 (15) м образует залы 30´18; 36´18; 42´18 м и т.д.; секция 24 (27) ´12 (15) м - основа для залов 30´24; 42 (45)´24 (27); 60´24 (27); 75´24 (27) м (h = 8 м).

Предлагаемые схемы позволяют многообразно использоватьзал как по видам спорта (игры с мячом, гимнастика, элементы акробатики ихудожественной гимнастики, легкая атлетика), так и по иным видам занятий(академические, секционные, группы ОФП, соревнования).

4.17 Размеры и пропускную способность спортивныхплощадок, специализированных по отдельным видам спорта для инвалидов, следуетпринимать согласно таблице 4.2.

Таблица 4.2

Виды спорта	Размер площадки для игры, м	Размер зоны безопасности, м	Пропускная способность, чел/ смену	Категория инвалидов
Гандбол	40´20	1-2	24	ДС
Гимнастика спортивная	30´18	-	50	То же,
	36´24	-	20	НЗ
Элементы легкой атлетики в зале	45´27	-	15	ПОДА, НЗ
Примечание - Принятые сокращения в данной таблице и последующих: ПОДА - инвалиды с поражением опорно-двигательного аппарата, НЗ - инвалиды с недостатками зрения; ДС - инвалиды с дефектами слуха.



4.18 Размеры залов в зависимости от вида проводимыхзанятий, размеров площадок для игр и занятий, необходимых зон безопасности иплощади для размещения вспомогательного оборудования для передвижения иориентации следует принимать по таблице4.3.

Пример планировочной разметки площадок для занятийинвалидов дан на рисунке 4.11.

Таблица 4.3Залы, не требующие специальных планировочных мероприятий

Назначение залов по видам спорта	Размеры зала, м			Категории инвалидов
	Длина	Ширина	Высота
Зал для спортивных игр:
А (бадминтон, баскетбол, волейбол)	36	18	7	ПОДА, ДС
Б (гандбол, теннис, элементы легкой атлетики, фигурная езда на колясках)	45(42)	24(24)	8	ПОДА, ДС



4.19 Среди игр в залах, пользующихся популярностью зарубежом, можно отметить хоккей в зале (на паркете в спортивной обуви) и хоккейна роликах. Габариты площадок приведены на рисунках 4.12 и 4.13.

5 Залы для легкой атлетики

5.1 Залы для легкой атлетики следует проектировать вотдельно стоящих зданиях или в многозальных спортивных корпусах.

В зале (на арене) должны размещаться:

- дорожка для бега и ходьбы по кругу;

- дорожка для бега по прямой;

- не менее чем по одному месту для толкания ядра,прыжков в высоту, с шестом, в длину (тройного прыжка) и, как правило, места длятренировочных занятий по метанию диска и копья в сетку.

Для габаритов зала (арены) определяющими являются:

- расчетная длина и конфигурация круговой беговойдорожки;

- расчетная длина дистанций в беге по прямой;

- взаимоположение круговой и прямой беговых дорожек;

- расположение места для толкания ядра.

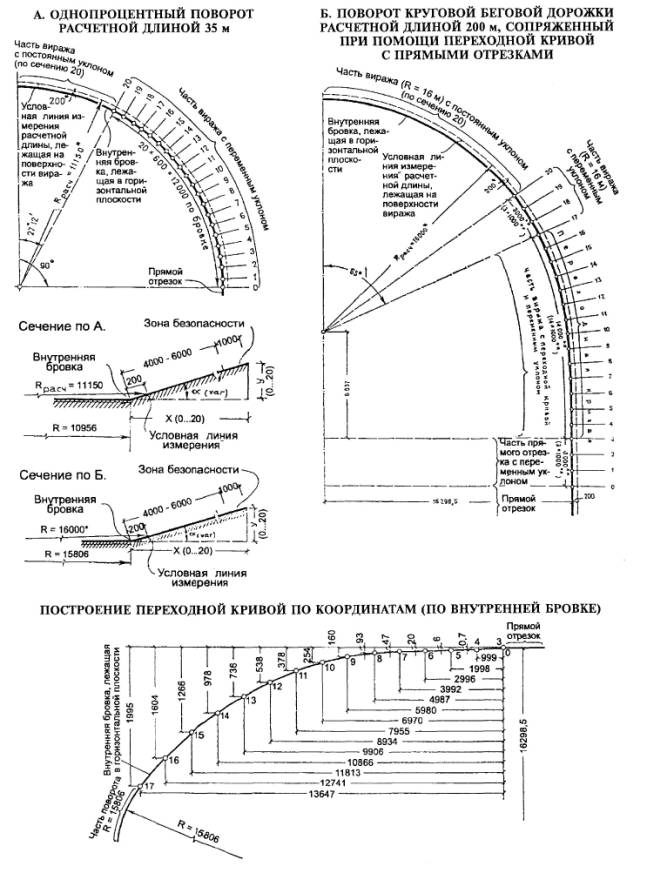

5.2 Расчетная длина круговой беговой дорожки считаетсяпо условной «линии измерения», отстоящей на 0,2 м от внутренней бровки, котораяотмечается разметочной линией, лежащей в одной плоскости (не выступающей) сполом зала, и принимается не менее 160 и не более 200 м (оптимально). Поворотыкруговой дорожки должны быть идентичными и могут описываться одним радиусом(одноцентровой поворот), двумя и более радиусами (многоцентровой поворот) иливыполняться сопряжением поворотов с прямыми отрезками при помощи переходнойкривой (оптимально). Во всех случаях расчетная длина каждого поворота и каждогопрямого отрезка круговой дорожки должна быть не менее 35 м, при этом участкиповорота, выполненные по радиусу 41 м и более (при многоцентровых поворотах илипри сопряжении поворотов с прямыми отрезками при помощи переходной кривой),входят в расчет длины прямого отрезка. Ширина круговой беговой дорожки должнабыть не менее 4 м и не более 6 м для размещения на ней не менее четырехотдельных дорожек шириной по 1 - 1,25 м. На поворотах круговой беговой дорожкиследует устраивать приподнятые виражи, имеющие в месте наибольшей крутизныуклон 10-18°; на прямых отрезках поперечный уклон принимается 1/100 (около0,5°), однако допускается, чтобы они были горизонтальными. Схема построениякруговой беговой дорожки дана на рисунке5.1; расчетные параметры виражей и разметки стартовых линий - в приложении Б.

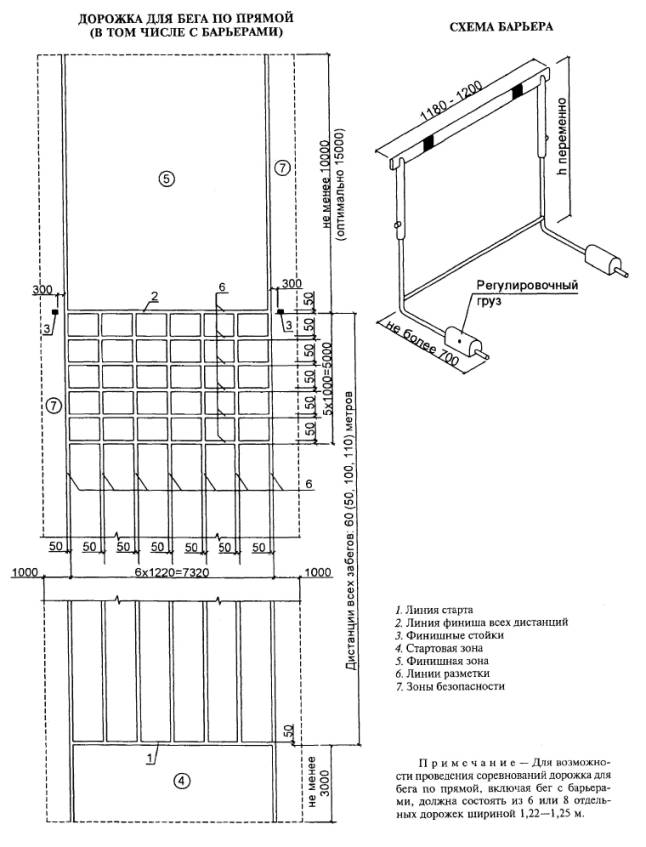

5.3 Дорожка для бега по прямой (рисунок 5.2) должна иметь ширину, обеспечивающуюразмещение на ней не менее шести отдельных дорожек шириной по 1,22 м. Основнаядистанция для бега по прямой (в том числе с барьерами) 60 м. Допускаетсяпроектирование дорожек для бега по прямой на дистанции до 110 м включительно.Во всех случаях длина дорожки для бега по прямой должна превышать дистанциюбега не менее чем на 13 м (не менее 3 м до линии старта и не менее 10 м послефинишной линии). Для бега на дистанцию 60 м в условиях соревнований дорожкаможет размещаться внутри контура круговой беговой дорожки. Дляучебно-тренировочных занятий в беге по прямой дорожка должна размещаться завнешними пределами круговой дорожки, при этом она может служить и длясоревнований, если ее местоположение позволяет удобно наблюдать за ними с местдля зрителей. Допускается совмещение дорожки для бега по прямой с прямымотрезком круговой беговой дорожки. В этом случае часть конструкции виражавыполняют съемной исходя из того, что во время соревнований совмещение дорожкидля бега по прямой и круговой дорожки можно предусматривать по всей ширине последней,а при учебно-тренировочных занятиях две внутренние отдельные круговые дорожкине должны совмещаться с дорожкой для бега по прямой (рисунки 5.3-5.5).

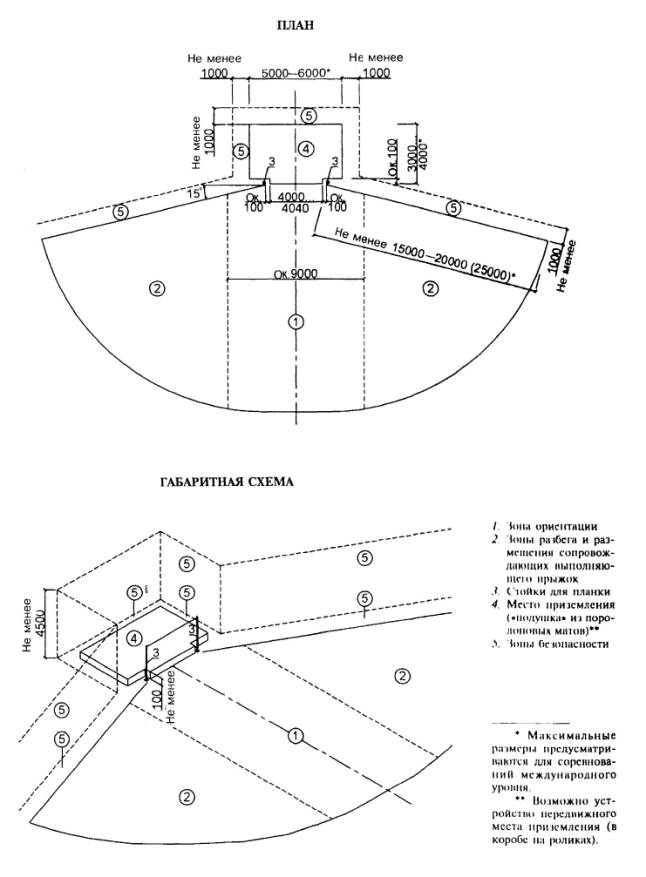

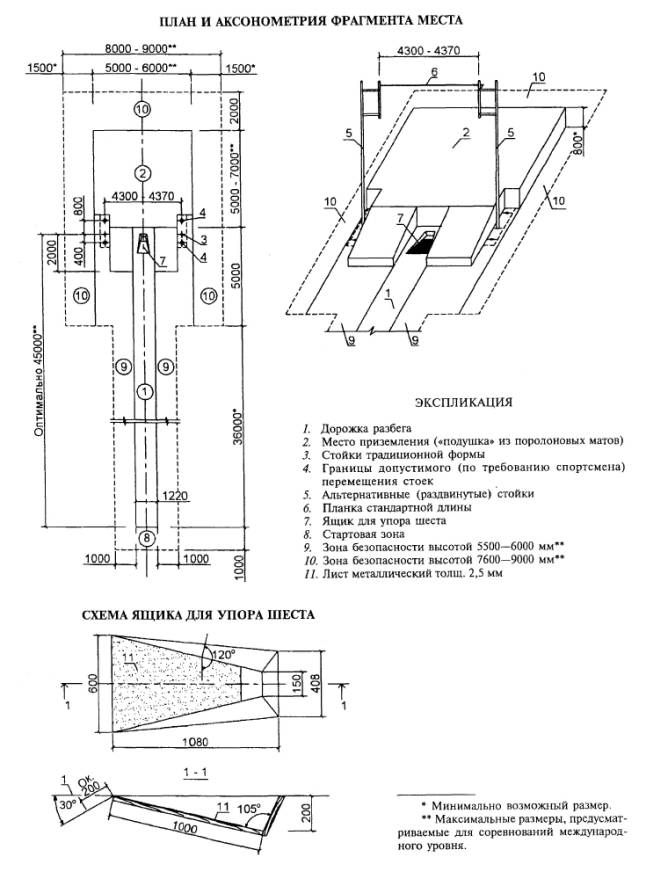

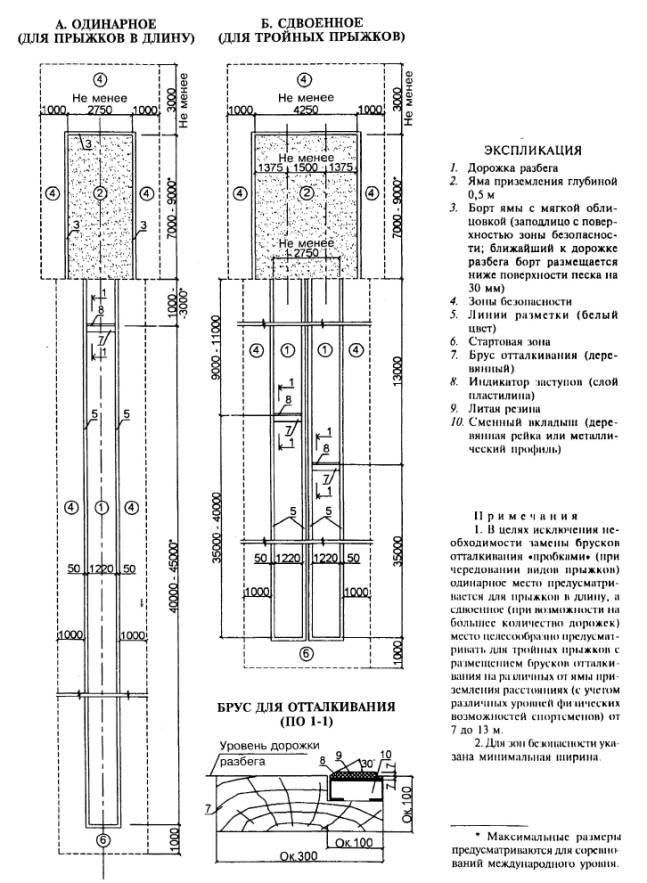

5.4 Места для прыжков (в высоту, с шестом, в длину итройного) размещают, как правило, внутри контура круговой дорожки. Место длятолкания ядра также допускается размещать внутри контура круговой дорожки, ножелательно его выносить за ее пределы (рисунок5.6). Это связано с затесненными условиями расположения отдельных мествнутри круга. Для обеспечения безопасности при метании копья и диска научебно-тренировочных занятиях устанавливается заградительная сетка высотой неменее 4 м (рисунок 5.7).

По наружному и внутреннему периметру круговой беговойдорожки, по обе стороны вдоль дорожки для бега по прямой, а также у мест дляпрыжков и толкания ядра (в последнем случае при отсутствии ограждения этогоместа) следует предусматривать свободную от каких-либо препятствий полосу (зонубезопасности), поверхность которой должна иметь одинаковую отметку споверхностью беговых дорожек, дорожек для разбега и т.п. При смежном расположениимест ширину зон безопасности не суммируют, а принимают одну - общую (понаибольшему значению).

5.5 Высота зала (арены) до низа выступающихконструкций должна быть не менее 7 м. У места для приземления прыгунов с шестомона должна быть не менее 8,5 м в зоне шириной не менее 5 м и длиной не менее 6м (2 м до опорной стенки ящика для упора и 4 м за нею по направлению разбега).Над местами для остальных прыжков может быть 5 м, а над беговыми дорожками идорожками для разбега 4 м.

При наличии многоместных трибун потолок иливыступающие конструкции не должны быть помехой зрителям для наблюдения закаждым из мест для отдельных видов легкой атлетики; в связи с этим принеобходимости допускается общее или местное увеличение высоты помещения.

5.6. Вновь строящиеся залы со стационарными трибунамидля зрителей следует проектировать при строгом соблюдении требований,приведенных выше. Правила соревнований по легкой атлетике допускают проведениесоревнований в уже существующих залах с отступлениями, при которых протяженностьбега по повороту может быть не менее 35 м; ширина круговой дорожки 3,2 м (начетыре отдельные дорожки по 0,8 м); ширина дорожки для бега по прямой 5 м (начетыре отдельные дорожки по 1,25 м). В проектной практике эти отступления могутдопускаться только при реконструкции существующих зданий под залы для легкойатлетики.

Во вновь проектируемых залах, предназначаемыхтолько для учебно-тренировочных занятий (без мест для зрителей), отступления отобщих требований могут заключаться в том, что число отдельных беговых дорожекдля бега по прямой (при неизменной ширине каждой 1,25 м) не регламентируется,общая ширина круговой дорожки может быть уменьшена до 2-2,5 м, место длятолкания ядра и дорожку для бега по прямой допускается располагать внеосновного объема зала. В отдельных случаях как во вновь проектируемых залах,так и при реконструкции существующих зданий при предназначении их только дляучебно-тренировочных занятий допустимы промежуточные опоры, размещаемые внерабочих зонах зала.

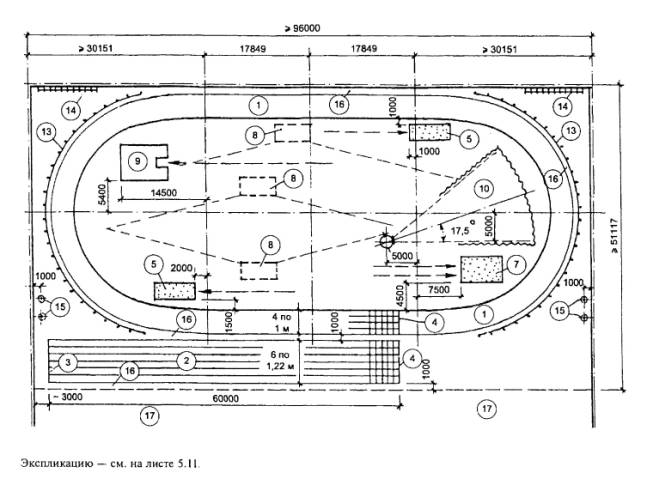

5.7 На рисунках 5.8-5.12 приведены примеры планировкизалов (арен) с круговыми беговыми дорожками, имеющими оптимальную расчетнуюдлину - 200 м и расчетную длину 166 ²/₃ м, которые наиболееудобно сочетаются с длиной общепринятых дистанций бега по кругу. Дляоптимальной длины 200 м проводятся варианты с одноцентровым поворотомнаименьшей протяженности и варианты, при которых отрезки сопряжены с поворотамис помощью переходной кривой (клотоиды). Для дорожек длиной 166 ²/₃м приняты только одноцентровые повороты (рисунок5.8).

5.8 Пропускную способность легкоатлетической ареныопределяют в зависимости от принимаемого в проекте числа мест для отдельныхвидов легкой атлетики и их размещения, допускающего одновременное использованиеэтих мест, по таблице 5.1.

Таблица 5.1 - Единовременная пропускная способностьотдельных мест для занятий в залах (манежах) для легкой атлетики

Вид занятий	Количество единовременно занимающихся по основным классификационным группам, чел/смену
	Начинающие и низшие разряды	Высшие разряды, в том числе ммк
Бег по прямой дорожке длиной 60-100 м	4	2
Бег по круговой дорожке при ее длине, м
160	6	3
200	8	5
250	10	6
Прыжки в высоту, длину, тройной, с шестом (на 1 сектор)	6	3
Толкание ядра, метание копья*, диска*, молота*	6	3
* Только тренировочные занятия при устройстве специального ограждения, перехватывающего метаемый снаряд.

5.9 При расположении трибун у поворотов влегкоатлетических залах для обеспечения видимости необходимо учитывать подъемкруговой дорожки на виражах.

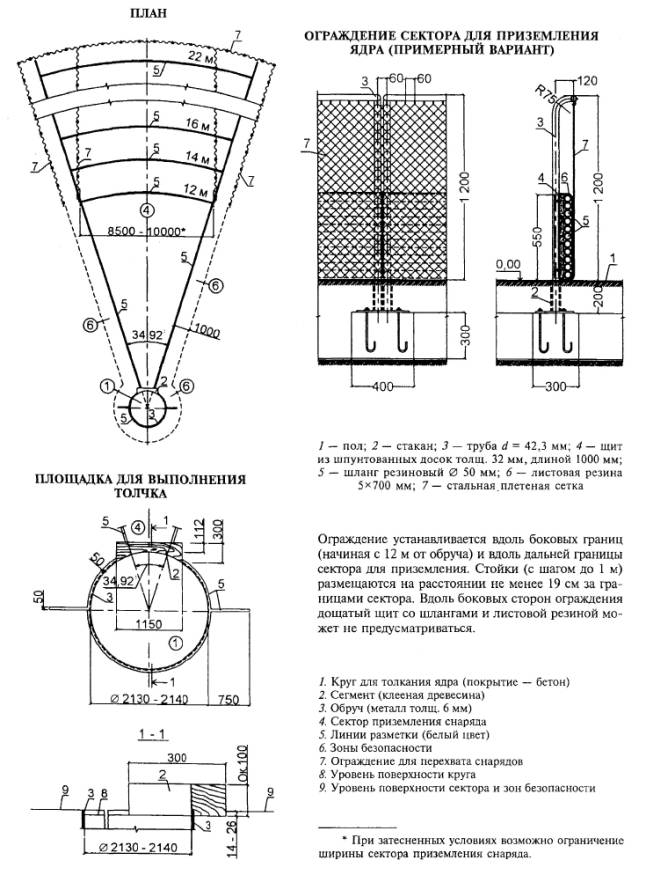

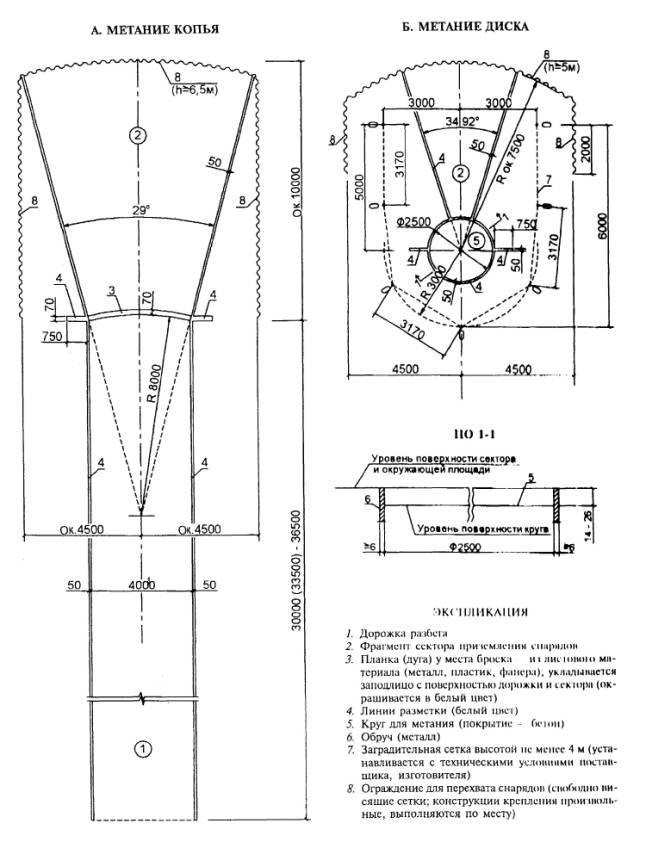

5.10 У круга для метания диска в залах для легкойатлетики применяют съемное ограждение при метании молота и диска, а размеры иконфигурацию съемного устройства для приема снарядов определяют по месту вкаждом отдельном случае в зависимости от ограждающих конструкций зала, ккоторым это устройство прикрепляют. При метании диска и копья (с надеваниемшайбы на его наконечник) применяют сетку с ячейкой 50´50 мм, плетеную изкапронового шнура диаметром 4 мм. По периметру полотен сетки вплетаюткапроновый канат диаметром 9,6 мм. Для метания копья без надевания шайбы вместосетки применяют конвейерную ленту.

Если место для толкания ядра используют также и дляметания диска, ограждение сектора убирают, а закладные детали закрываютзаподлицо с полом пробками, имеющими идентичное с ним покрытие. Аналогичныепробки предусматривают к закладным деталям для финишных стоек и к ящику дляупора шеста, когда их не используют.

5.11 Арена зала для легкой атлетики без трансформацииможет быть использована инвалидами:

- с ДС - без ограничения (при организации визуальнойинформации);

- с ДЗ - для бега по прямой дорожке (при акустическойориентировке);

- с ПОДА (на колясках) - для гонок по круговойдорожке, для тренировочных метаний копья в сетку.

Арена футбольного манежа также без трансформации можетбыть предоставляема для занятий инвалидов:

- с ДС - без ограничений (при визуальной информации);

- с ПОДА (на колясках) - для стрельбы из лука.

5.12 Табель основного спортивного оборудования иинвентаря залов для легкой атлетики приведен в приложении В.

6 Вспомогательные помещения

6.1 Общие положения

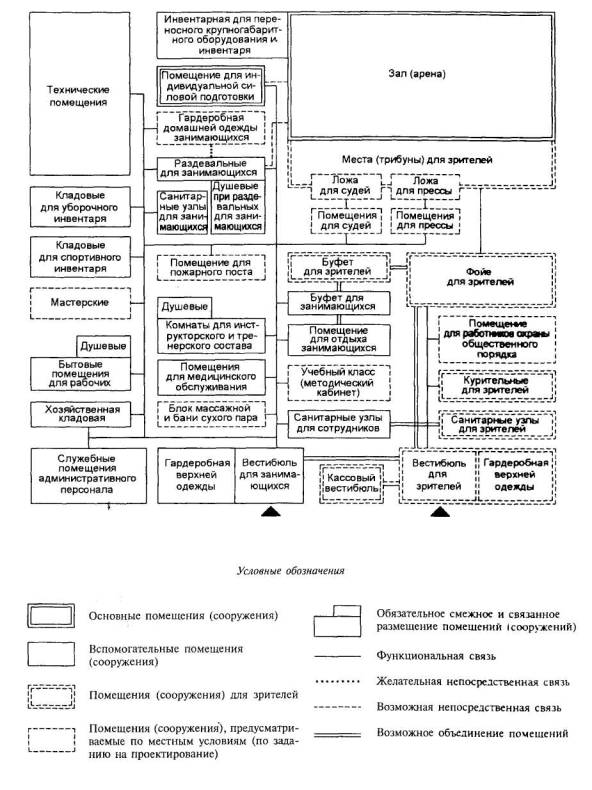

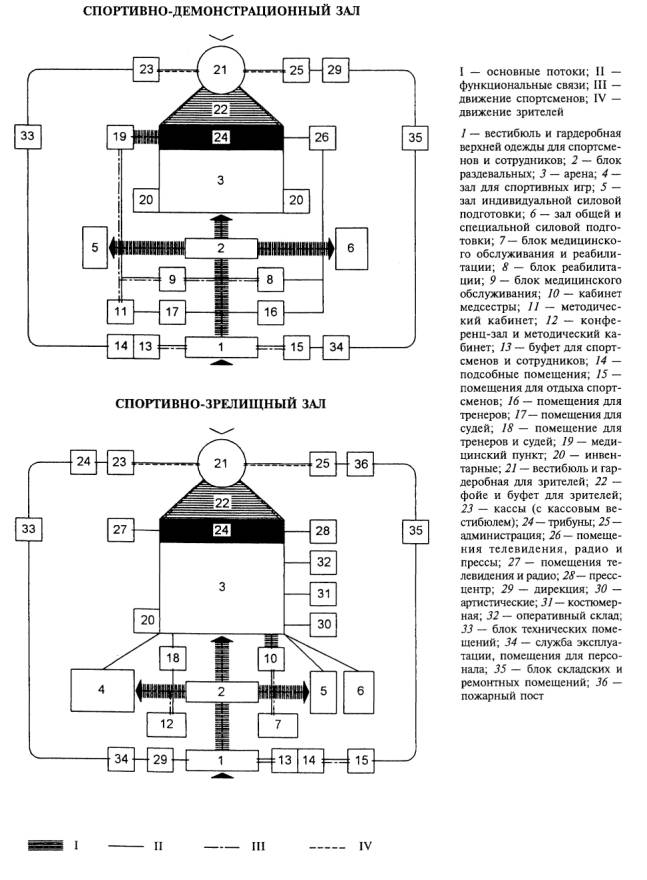

6.1.1 Развернутый состав помещений вспомогательногоназначения в учебно-тренировочных сооружениях включает следующие группы:вестибюль с гардеробом, блоки раздевальных, душевых и санузлов длязанимающихся, инвентарные, тренерские и административные помещения. Очень важныдля функционирования такие помещения, как медицинские пункты, методическиекабинеты, бытовки для персонала. Получили распространение реабилитационныепомещения, комнаты отдыха, мастерские, вспомогательные помещения дляобслуживания плоскостных сооружений.

6.1.2 Состав и удельные параметры для расчета площадивспомогательных помещений при залах принимаются по таблице 6.1.

Таблица 6.1

Помещения	Удельные расчетные параметры, м2	Примечания
Вестибюль:
для занимающихся	0,5 на одного занимающегося (но не менее 20)	В крытых сооружениях с количеством мест для зрителей менее 800 предусматривается общим для занимающихся и зрителей
для зрителей	0,25 на одно зрительское место	При общем вестибюле расчетные площади для каждой категории посетителей не суммируются, а принимается наибольшая расчетная площадь
Гардеробная верхней одежды (площадь за барьером):	0,1 на одно место	Устраивается отдельно от гардеробной для зрителей
для занимающихся	на 200 % единовременной вместимости для занятий
для сотрудников	на 100 % сотрудников
для зрителей	на 100 % мест для зрителей
Фойе для зрителей	0,35 на одно зрительское место	При устройстве входов на зрительские места с отметки вестибюля фойе совмещается с ним, при этом площадь вестибюля-фойе принимается по наибольшему из расчетных показателей
Кассы:
кассовые кабины	2,5 на 1 кабину
	Количество кабин - из расчета: 1 кабина до 1500 мест для зрителей; 2 - при числе мест до 5000; 3 - при числе мест более 5000
помещение администратора	6-8
кассовый вестибюль	15 на каждую кабину
Места для переодевания в раздевальных для занимающихся (площадь для размещения скамей и проходов):
в общих мужских и общих женских раздевальных	1,0 - на одно место при числе мест в одном помещении свыше 50;	Соотношение площадей мужских и женских раздевальных следует принимать 1:1, если иное соотношение не вызывается местными демографическими особенностями
	1,2 - при числе мест от 30 до 50;
	1,3 - при числе мест не менее 30
в командных раздевальных	1,5 на одно место	В командной раздевальной допускается предусматривать дополнительную площадь до 4 м2 для тренера, его помощника и представителя команды
	Расчетное число мест в каждой раздевальной - 16

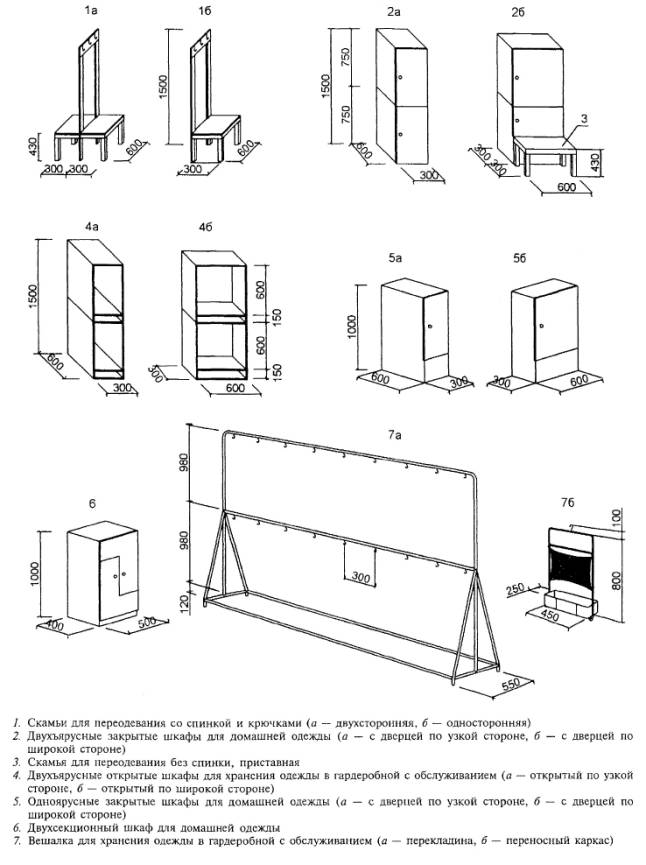

Шкафы для хранения домашней одежды занимающихся (двухъярусные или одноярусные размером в плане 0,6´0,3 м):	0,18 на один шкаф
в общих раздевальных (в закрытых двухъярусных шкафах)	При 0,18 на один шкаф (на 2 места для хранения одежды); число мест - на 150 % вместимости раздевальной	При одноярусных шкафах норму площади следует увеличивать вдвое. В раздевальных, предназначаемых для детей, шкафы следует предусматривать только одноярусными; при расстановке шкафов для хранения домашней одежды не в блоке со скамьями для переодевания норму площади следует увеличить в 2,2 раза для двухъярусных и в 1,7 раза – для одноярусных шкафов (из примерного расчета 0,5 м2 на один шкаф)
в командных раздевальных (в закрытых двухъярусных или одноярусных шкафах)	0,18 на один шкаф; число шкафов - на 100 % мест для переодевания	Допускается предусматривать хранение одежды открытым способом (на крючках, вешалках) - при использовании закрытой раздевальной одной командой в течение всей смены; в этом случае площадь для шкафов не выделяется
в отдельном помещении гардеробной домашней одежды (в двухъярусных открытых шкафах размером в плане 0,6´0,3 м)	0,50 на один шкаф	Может предусматриваться взамен хранения одежды в помещениях раздевальных. Допускается хранение части домашней одежды в помещении раздевальной, а части - в помещении общей гардеробной
Помещение для отдыха занимающихся	1,5, но не менее 18 из расчета 20 % пропускной способности в смену	Допускается предусматривать в виде кулуаров в световых разрывах коридоров, а также объединить с вестибюлем для занимающихся. На сооружениях жилых районов, а также при пропускной способности сооружения менее 100 чел. в смену не предусматривается
Помещение для медицинского обслуживания и контроля:		При двух или более залах в одном здании предусматривается общим для всего сооружения. Планировка, размеры и оборудование помещения должны обеспечивать возможность движения и обслуживания инвалидов, пользующихся креслами-колясками
пункт оказания первой медицинской помощи в составе:		При отсутствии в составе сооружения блока помещений медико-восстановительного назначения рекомендуется предусматривать использование пункта первой помощи для проведения консультации спортивно-медицинского характера
кабинет врача (дежурной медсестры)	16
ожидальная	16
санитарно-гигиенические помещения	8
медико-восстановительный центр	Состав и площади помещений определяются заданием на проектирование исходя из местных условий и требований заказчика
блок массажной и бани сухого жара в составе:
помещение массажной	12 при одном столе	Необходимость устройства, а также количество столов в массажной и мест в бане определяются заданием на проектирование
	При двух и более столах в одном помещении на каждый стол добавлять по 8 м2
помещение камеры сухого жара	2 на одно место, не считая шлюза при входе в камеру, но не менее 10
раздевальная при:
массажной	1,5 на один стол, но не менее 5	Допускается размещение массажной или бани при раздевальных для занимающихся; в этом случае отдельные раздевальные при них не предусматриваются
бане	1,5 на два места в камере, но не менее 12
комнате отдыха	2 на одно место в камере, но не менее 12	Соотношение мужчин и женщин следует принимать 1:1, если иное соотношение не определено в задании на проектирование
помещения для допинг-контроля в составе:		Необходимость наличия на сооружении пункта (зоны) допинг-контроля определяется заданием на проектирование
ожидальная;	20
помещение для взятия и анализа проб с открытыми туалетными отсеками (3 отсека);	20
душевая и уборная при ожидальной	12-14
Комнаты инструкторского и тренерского состава (мужская и женская)	2,5 (1,8 при числе мест в комнате более 10) на одно место, но не менее 9 каждая Количество мест: 1 на каждые 15 чел. пропускной способности в смену	При числе работающих 5 и менее для мужчин и женщин, предусматривая при этом кабины для переодевания площадью 1 м2 каждая. Количество кабин 1-2 на 5 мест. При кабинах могут предусматриваться душевые
Учебный класс (методический кабинет):		Необходимость наличия методических кабинетов определяется заданием на проектирование
помещение для занятий;	30
кладовая наглядных пособий	10
Служебные помещения административного и технического персонала	Состав и площади - по заданию на проектирование или штатному расписанию
Бытовые помещения для рабочих	1,5 на одно место, но не менее 96 в каждом помещении. Расчетное число мест - на 50 % численности по штатному расписанию или по заданию на проектирование	Допускается устройство кабин для переодевания, в том числе с душевыми (по аналогии с помещениями для тренеров)
Кладовые уборочного инвентаря	4 на 1000 м2 площади пола убираемых помещений	Располагаются поэтажно, рассредоточение при убираемых помещениях
Помещения для работников охраны общественного порядка	Две смежные комнаты по 10-12 м2 каждая	Предусматриваются при вместимости трибун в крытых сооружениях от 1500 зрителей или по заданию на проектирование
Примечание - Для хранения оборудования, необходимого при трансформации мест соревнований в крытых сооружениях (помосты под ринги, борцовские ковры, гимнастические снаряды, настилы для спортивных игр), а также переносных трибун или иных съемных мест для зрителей предусматриваются помещения, площадь которых определяется в зависимости от количества и габаритов оборудования и принятых способов хранения.

6.2 Вестибюли

6.2.1 При общем вестибюле в спортивном корпусе с однимзалом для определения площади вестибюля расчетные площади вестибюля длязанимающихся и зрителей не суммируются, а принимается одна, наибольшая изполученных по расчету.

В спортивном корпусе с двумя и более залами, изкоторых места для зрителей предусматриваются только в одном, площадь общеговестибюля определяется сложением площади, рассчитанной исходя из общего числазанимающихся в смену во всех залах с площадью вестибюля для зрителей; вспортивных корпусах с местами для зрителей в нескольких залах в расчет площадивестибюля для зрителей принимается зал с наибольшим числом зрительских мест.

В тех случаях, когда в зале имеются стационарные(трибуны) и временные (партер или бличеры) места, расчетное число зрителейопределяется в соответствии со схемами трансформации зала и зрительских мест.

6.2.2 Гардеробная обычно объединяется с вестибюлем. Втех случаях, когда она размещается в отдельном помещении, перед барьеромгардеробной (вдоль него) предусматривается свободная полоса из расчета 0,03 м²на одно место в гардеробной, но ширина полосы не должна быть меньше 1 м.Глубина гардеробной за барьером предусматривается не более 6 м.

Верхняя одежда сотрудников хранится, как правило, урабочего места и в расчете гардеробной для занимающихся (или зрителей) может неучитываться.

6.2.3 В круглогодично действующем сооружении,предназначенном для учебно-тренировочных занятий с детьми до 10-летнеговозраста, предусматриваются площадь ожидания для родителей, сопровождающихдетей, из расчета 0,5 м² на одно место, размещаемая, как правило,объединенной с площадью вестибюля для занимающихся, а также места в гардеробнойверхней одежды. Число мест следует принимать на 50 % пропускной способности.

В сооружениях с местами для зрителей площадь дляожидания родителей и места в гардеробной для их верхней одежды непредусматриваются, так как для ожидания и хранения одежды родителейиспользуются вестибюль и гардеробная для зрителей.

6.2.4 Во всех сооружениях, где имеются места длязрителей, предусматривается фойе, площадь которого определяется из расчета 0,35м² на зрительское место; при этом принимаемое в расчет числозрительских мест должно учитывать схемы трансформации арены и зрительских мест.

В тех случаях, когда все входы на зрительские местанаходятся на той же отметке, что и вестибюль для зрителей, фойе совмещается свестибюлем; при этом расчетные площади вестибюля и фойе не суммируются, апринимается одна, наибольшая из полученных по расчету.

6.2.5 В зданиях спортивных залов, а также в другихсооружениях, где предусмотрено проведение платных мероприятий, для продажибилетов предусматриваются кассы.

Количество кассовых кабин определяется из расчета: 1кабина при числе зрительских мест или посетителей платного мероприятия до 1500чел.; 2 кабины - от 1500 до 5000 чел.; 3 кабины - от 5000 до 10 000 чел.

При двух и более кабинах целесообразно устраиватькассовый вестибюль, площадь которого определяется из расчета 15 м²на каждую кабину. Кассовый вестибюль должен иметь самостоятельный наружный входи по возможности сообщаться с вестибюлем для зрителей.

Кассовый вестибюль должен сообщаться через окно спомещением заведующего билетными кассами (администратора), площадь которого 6-8м².

6.3 Раздевальные

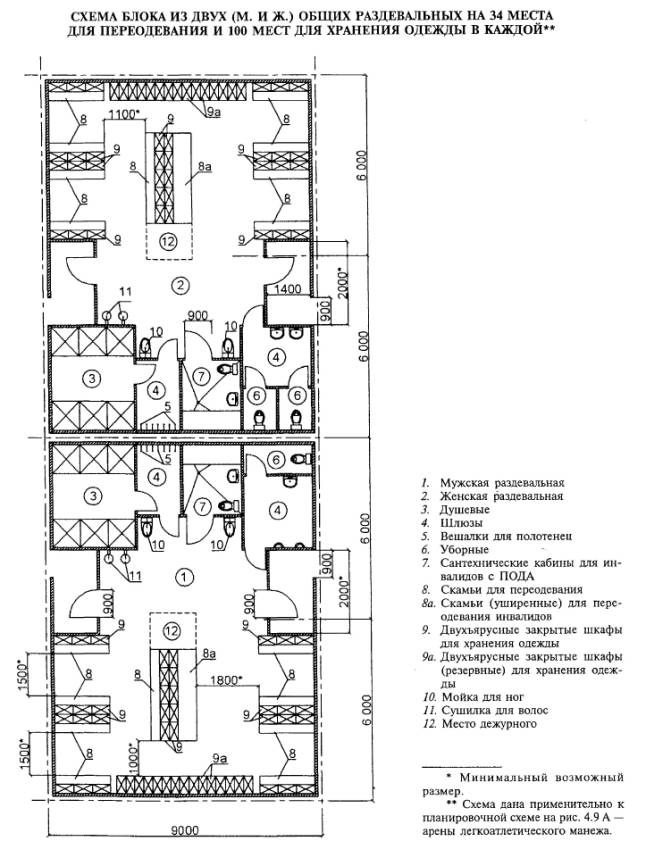

6.3.1 Раздевальные для занимающихся следуетпредусматривать отдельно для мужчин и женщин с хранением домашней одежды вшкафах, размещаемых непосредственно в помещении раздевальной или в отдельномпомещении общей гардеробной, располагаемой смежно с мужской и женскойраздевальными, и сообщаются с ними через проемы для приема и выдачи домашнейодежды.

В сооружениях, предназначенных для соревнований покомандным видам спортивных игр (в том числе в универсальных сооружениях),следует предусматривать не менее четырех командных раздевальных без деления намужские и женские. При предназначении сооружения также для учебно-тренировочныхзанятий и (или) соревнований по другим видам спорта площади командныхраздевальных должны входить в расчет общей площади раздевальных сооружений.

Примечания

1. Приколичестве раздевальных более двух и хранении домашней одежды в общейгардеробной допускается размещение последней не смежно с раздевальными, а напути из раздевальной в зал (на площадку, поле).

2. На сооружениях спропускной способностью до 80 чел. в смену и расположением раздевальных наодном этаже с гардеробной верхней одежды последнюю допускается располагатьсмежно с гардеробной домашней одежды и сообщающейся с нею через дверной проем.

6.3.2 Раздевальные для занимающихся могутпредназначаться только для переодевания или для переодевания и хранениядомашней одежды. Параметры функциональных зон приведены на рисунке 6.1.

Места для переодевания оборудуются, как правило,скамьями из расчета не менее 0,6 м длины скамьи на одно место, а для хранениядомашней одежды предусматриваются закрытые двухъярусные шкафы размером в плане0,6´0,3 м,устанавливаемые, как правило, в блоке с местами (скамьями) для переодевания(т.е. с общим проходом к ним). В этом случае площадь на каждый шкаф принимается0,18 м². В тех случаях, когда число шкафов превышает число мест дляпереодевания, «избыточные» шкафы устанавливаются отдельно и площадь на каждыйшкаф (с учетом проходов к нему) принимается 0,5 м².

Соотношение числа мест для переодевания в мужских иженских раздевальных принимается, как правило, 1:1. При этом число шкафов дляхранения домашней одежды в каждой из раздевальных принимается (в соответствии сопытом эксплуатации) на 150 % мест для переодевания.

6.3.3 При хранении домашней одежды в отдельномпомещении гардеробной домашней одежды оно оборудуется открытыми двухъяруснымишкафами такого же размера, что и крытые. Число шкафов принимается на 100 %занимающихся в смену, а площадь на каждый шкаф - 0,5 м² (с учетомподходов к нему).

Хранение домашней одежды в отдельном помещениигардеробной дает экономию площади, но требует наличия гардеробщика. Помещениегардеробной рекомендуется размещать смежно с мужской и женской раздевальными,сообщающимися с ним через окно приема и выдачи одежды. При числе раздевальныхболее двух гардеробная может располагаться не смежно с раздевальными, а на путидвижения занимающихся к залу.

6.3.4 В раздевальных, предназначаемых для детей до 10лет, рекомендуется хранение их домашней одежды только в помещении раздевальной,в одноярусных закрытых шкафах размером 0,6´0,3 м в плане, число которых принимается на 300 % местдля переодевания.

6.3.5 В тех случаях, когда зал предназначается длявида (видов) спорта, которым занимаются как мужчины, так и женщины,раздевальных для занимающихся при этом зале должно быть не менее двух (мужскаяи женская). Если же зал предназначается для вида спорта, которым занимаютсятолько женщины (например, художественная гимнастика), или только мужчины(например, бокс), то раздевальная предусматривается одна (мужская или женская),при этом число мест для переодевания и число двухъярусных закрытых шкафов в нейпринимаются на 100 % занимающихся в смену.

6.3.6 Для удобства подсчета площади раздевальных вовсех случаях рекомендуется пользоваться таблицей6.2, в которой приведены удельные показатели площади, при этом учтенонеобходимое число шкафов (или их отсутствие), скамей для переодевания снеобходимым числом мест, проходов надлежащей ширины, а также размещение враздевальной мойки для ног и умывальника.

Таблица 6.2

Контингент занимающихся в зале	Удельная площадь раздевальной, м2, на 1 чел. при числе одновременно пользующихся данной раздевальной:
	Менее 20	От 21 до 30	От 31 до 50	Более 50
Занимающиеся одного пола:
дети до 10 лет	2,3	2,0	-	-
дети старше 10	1,9	1,6	1,5	1,3
лет и взрослые	(1,7)	(1,4)	(1,3)	(1,1)
Занимающиеся обоих полов:
дети до 10 лет	2,8	2,6	-	-
дети старше 10	2,1	1,8	1,7	1,5
лет и взрослые	(1,7)	(1,4)	(1,3)	(1,1)
Примечание - В скобках приведен показатель удельной площади раздевальной при хранении домашней одежды в отдельном помещении гардеробной.

При одной и той жепропускной способности физкультурно-спортивного зала число занимающихся,одновременно пользующихся раздевальной, зависит от принятого в проекте числапомещений раздевальных. Следует иметь в виду, что уменьшение мест враздевальной повышает комфорт, но ведет к увеличению суммарной площади всехраздевальных.

6.3.7 Места для переодевания инвалидов с поражениемопорно-двигательного аппарата могут быть запроектированы:

в общих раздевальных, обслуживающих как инвалидов, таки всех других занимающихся;

в общих раздевальных с устройством индивидуальныхкабин для переодевания;

в «семейных» раздевальных для инвалидов ссопровождающим.

Таблица 6.3

Помещения	Площадь, м2, для занимающихся		Примечания
	не использующих кресла-коляски	использующих кресла-коляски
Раздевальные для занимающихся в спортсооружениях:			В скобках указан показатель площади для раздевальных с хранением одежды на открытых крючках или в отдельном помещении гардеробной
традиционный принцип хранения:
с числом мест до 40	2,1(1,7)	3,8(2,1)
то же, 40 мест и более	1,7(1,1)	3,3(1,6)
для детей до 10 лет	2,9	3,8
«семейные» раздевальные в блоке с душевой и санузлом (для инвалидов с сопровождающими)	-	14 (площадь каждого блока)	Количество блоков (при пропускной способности сооружения): 2 блока (от 15 до 35 чел.); 4 блока (св. 35 чел.)
индивидуальные кабины для переодевания	2 (каждая кабинка)	4 (каждая кабинка)	Количество кабинок до 30 % численности занимающихся
Гардеробные для домашней одежды занимающихся	0,5	0,5	На одного занимающегося

Соотношение числа мест дляпереодевания инвалидов с ПОДА в различных типах раздевальных определяетсязаданием на проектирование. Суммарная численность мест должна соответствоватьединовременной пропускной способности сооружения (группы сооружений),используемого инвалидами.

Площади раздевальных для переодевания инвалидоврекомендуется принимать по расчету в соответствии с таблицей 6.3.

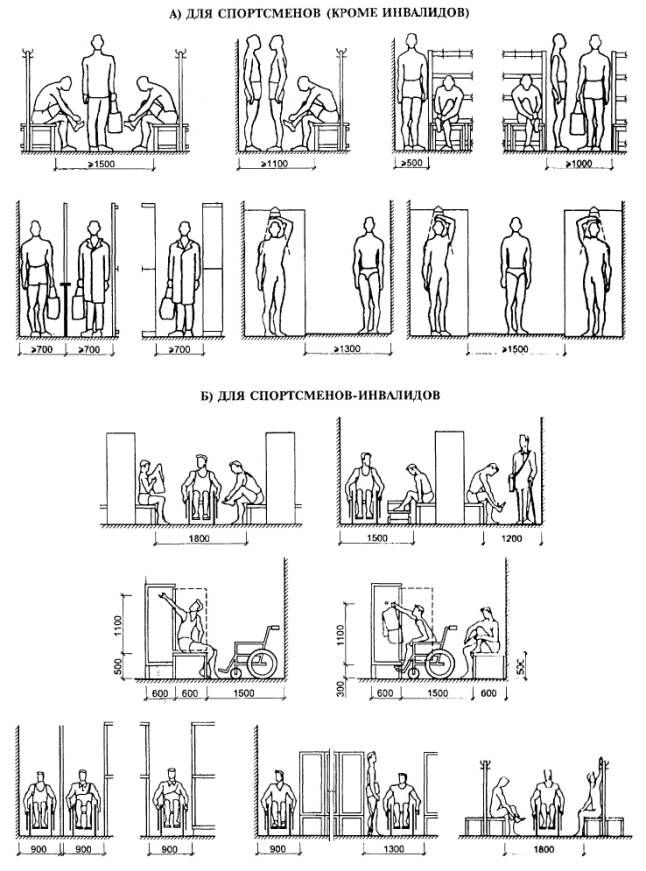

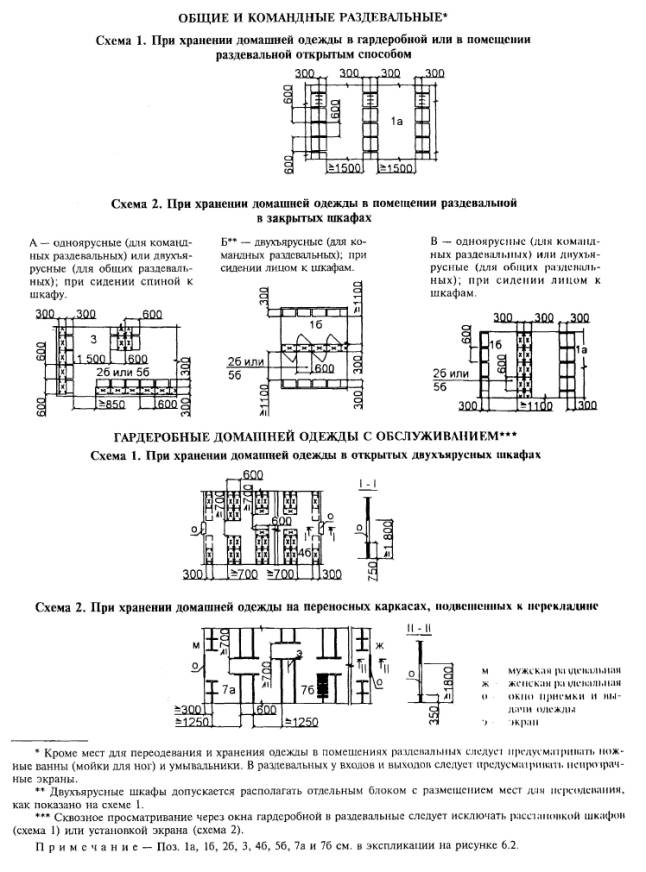

6.3.8 При расстановке скамей для переодевания и шкафовдля хранения домашней одежды в раздевальных, гардеробных и душевых принимаютсяминимальные размеры ширины проходов по таблице6.4 и рисункам 6.2 и 6.3.

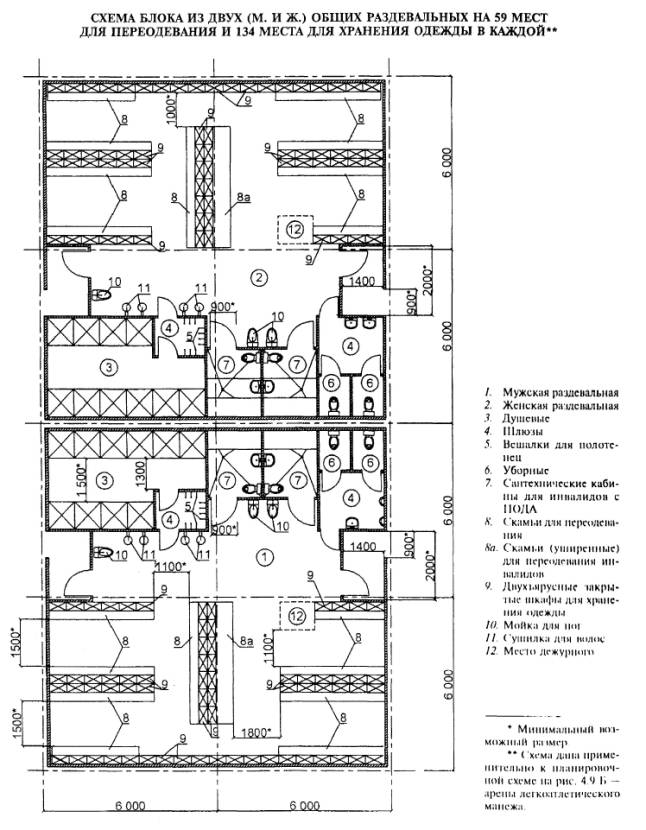

6.3.9 При использовании общих раздевальных инвалидаминеобходимо учитывать, что проходы между скамьями для переодевания и шкафами дляхранения одежды должны быть рассчитаны на свободный проезд инвалидной коляски(см. рисунок 6.1).

Скамьи в общих раздевальных должны располагаться нарасстоянии не менее 1,8 м друг от друга. В раздевальных необходимо устройствоподиума или островной скамьи длиной 3 м, шириной 0,5-0,9 м и высотой 0,5 м дляобеспечения возможности раздеваться лежа. В отдельных случаях допускаетсяустройство расширенной скамьи шириной не менее 0,6 м вдоль одной из стенраздевальной.

Таблица 6.4- Нормируемые расстояния

Расстояния	Размер, м
В раздевальных:
между рядами скамей при сидении лицом друг к другу	Не менее 1,5
между рядом скамей и параллельной ему стеной или стоящим напротив рядом шкафов	Не менее 1,1
между рядами шкафов или рядом шкафов и стеной	Не менее 0,6
перед фронтом отдельно стоящих шкафов	Не менее 0,5
перед фронтом оконных проемов в наружной стене гардеробной домашней одежды	Не менее 0,7
боковые проходы	Не менее 0,5
главные проходы	Не менее 1
Свободная зона перед фронтом проемов в гардеробную домашней одежды	Из расчета 0,07 м2 на 1 место для переодевания при ширине не менее 0,7 м (не считая ширины прохода)
В гардеробной домашней одежды - между рядами шкафов и перед фронтом проемов в раздевальные	Не менее 0,7

6.3.10 Шкафчики дляхранения одежды должны быть в пределах досягаемости инвалидами разного возраста- от 0,3 до 1,1 м от пола.

Хранение домашней одежды в помещении раздевальнойследует предусматривать в закрытых одноярусных шкафах высотой до 1,3 м. Впомещениях раздевальных, используемых одной командой, и для детей допускаетсяхранение домашней одежды открытым способом, на крючках.

6.3.11 Индивидуальные кабины для переодевания следуетпредусматривать как стандартных размеров - 1,2´1,2 м, оборудуя их горизонтальными поручнями и скамьейдля переодевания, так и увеличенных размеров - 2´2 м для инвалидов, использующих кресла-коляски.

В помещениях общих раздевальных могут выделяться зоныдля переодевания инвалидов, визуально отделяемые от всего помещения мебелью иоборудованием.

6.3.12 Исходя из гигиенических соображений пути движениязанимающихся из раздевальных в зал не должны пересекаться с путями движениязрителей.

Раздевальные должны сообщаться с залом непосредственноили по коридору (по лестнице), предназначенным только для сообщения с залом.Примеры планировок даны на рисунках 6.4-6.6.

6.4 Санитарно-гигиенические помещения

6.4.1 Размещение и количество санитарных приборов вовспомогательных помещениях следует принимать по таблице 6.5.

Таблица 6.5

Помещения, санитарные приборы	Количество санитарных приборов	Примечания, дополнительные данные
Душевые (женские и мужские) при:		См. примечания к данной таблице
раздевальных для занимающихся	Одна сетка на 5 мест для переодевания
комнатах для инструкторского и тренерского состава и бытовых помещениях для рабочих	Одна сетка на 15 единовременно работающих мужчин и на 12 единовременно работающих женщин, но не менее одной сетки при каждом помещении
раздевальных массажных и бань сухого жара	Одна сетка на 2 места в бане и 2 стола в массажной, но не менее двух сеток при бане и одной сетки при массажной	При бане допускается устройство контрастной ванны площадью не менее 4 м2
Санитарные узлы (с умывальником в шлюзах):		См. примечания к данной таблице
при раздевальных для занимающихся	Один унитаз на 30 мест для переодевания в женской раздевальной	Независимо от вместимости раздевальной при ней предусматривается не менее одного унитаза
	Один унитаз на 135 и один писсуар на 45 мест для переодевания в мужской раздевальной
для сотрудников и тренерского состава	Один унитаз на 15 единовременно работающих женщин	При численности единовременно работающих мужчин и женщин менее 20 чел. предусматривается общий санитарный узел на один унитаз
	Один унитаз на 60 и один писсуар на 20 единовременно работающих мужчин
для зрителей	Один унитаз на 40 женщин	В каждом помещении санитарного узла должно быть, как правило, не более 40 приборов (унитазов, писсуаров); вход и выход должны быть рассредоточены и не допускать противопотока посетителей
	Один унитаз на 330 и один писсуар на 66 мужчин
Умывальные при санитарных узлах для зрителей	Один умывальник на 4 унитаза - для женщин Один умывальник на 8 приборов (унитазы, писсуары) - для мужчин
Умывальники:
в раздевальных для занимающихся	Один умывальник на 30 мест для переодевания, но не менее одного в каждой раздевальной
в комнатах инструкторского и тренерского состава, помещениях для рабочих, для медицинского обслуживания (кроме ожидальной), массажной	По одному умывальнику на каждое помещение
Сушилки для волос в раздевальных для занимающихся	Один прибор на 10 мест для переодевания в женской раздевальной	В командных раздевальных не менее 2 приборов в каждой
	Один прибор на 20 мест для переодевания в мужской раздевальной
Ножные ванны (мойки для ног) в раздевальных для занимающихся	Одна ванна на 20 мест для переодевания, но не менее одной ванны в каждой раздевальной	Площадь на одну ванну 1,0´0,85 м
Мойки в помещениях для уборочного инвентаря	Одна на помещение
Примечания 1. Для инвалидов на креслах-колясках следует предусматривать отдельные санитарно-гигиенические кабины площадью 4-5,5 м2, оборудованные унитазами, душевыми сетками и умывальниками (рисунок 6.7). 2. Численное соотношение работающих мужчин и женщин принимается, как правило, 1:1. Соотношение мужчин и женщин на зрительских местах принимается в пределах 7:3-6:4. 3. При душевых с числом сеток более четырех предусматриваются преддушевые (шлюзы для переодевания), которые оборудуются скамьями, вешалками с крючками для полотенец и полочками для туалетных принадлежностей. 4. При числе единовременно работающих менее 5 душевые при комнатах для инструкторского и тренерского состава и бытовых помещениях могут не предусматриваться. 5. Число умывальников в шлюзах определяется исходя из расчета один умывальник на каждые 5 приборов (унитазов и писсуаров), но не менее одного умывальника при каждом санитарном узле. 6. Умывальники в раздевальных для занимающихся допускается размещать в шлюзах при уборных. 7. Сушилки для волос допускается размещать в отдельном помещении, смежном с раздевальной.

6.4.2 Размеры кабинуборных и душевых, размеры проходов в них и в умывальных, а также расстояниемежду приборами приведены в таблице 6.6и рисунке 6.7.

6.4.3 Количество специально оборудованных душевыхкабин и санузлов для инвалидов на креслах-колясках следует принимать с учетомчисленности инвалидов, переодевающихся в общих раздевальных, из расчета 1 сеткана трех инвалидов; число санитарных приборов - в соответствии с расчетнымипоказателями, приводимыми в справочных пособиях к СНиП 2.08.02.

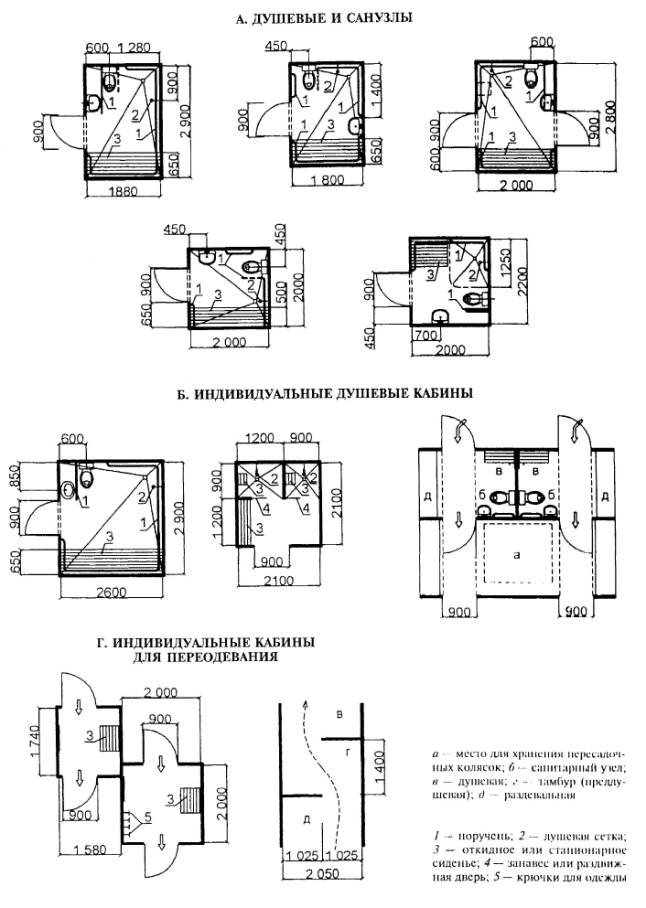

6.4.4 Количество душевых кабин, оборудованных дляинвалидов, пользующихся креслами-колясками, следует принимать из расчета неменее одной сетки на трех инвалидов.

Таблица 6.6

Показатель	Уборные	Умывальные	Душевые
Размеры кабин в плане (не менее), м, при дверях:
открывающихся наружу	0,85´1,2	-	0,85´1,8**
открывающихся внутрь	0,85´1,5*	-	-
открытых (без дверей)	-	-	0,85´1
Высота разделительных экранов (от пола), м	1,8	-	1,8
Расстояние от пола до низа экрана, м	0,2	-	0,2
Расстояние между приборами (в осях), м:
умывальниками	-	0,65	-
писсуарами	0,7	-	-
Ширина проходов (не менее), м:
между рядами кабин:
не более 6 в ряду	1,5	-	1,5
св. 6 в ряду	2	-	1,5
между стеной (перегородкой) и рядом кабин	1,3	1,1	1 - при числе в ряду до 6;
			1,5 - при 7 и более приборах
между фронтом душевых кабин и противоположной стеной	1,3
или перегородкой
между фронтами противоположных рядов душевых кабин	1,5
между рядами умывальников	-	1,6	-
между рядами писсуаров:
не более 6 в ряду	1,5	-	-
св. 6 в ряду	2	-	-
между кабинами и рядом писсуаров	2	-	-
* Принимается только для уборных, состоящих из одной кабины и шлюза. ** Включая преддушевую при закрытых кабинах.

Кабина оборудуетсягоризонтальными (на высоте 0,6 и 0,9 м) и вертикальными опорными поручнями (низна высоте 0,75 м), а также скамьей глубиной 0,5 м и шириной не менее 0,5 м,размещенной на высоте 0,5 м. Желательно устройство откидной скамьи. Краны вдушевых должны располагаться на высоте не более 1,3 м.

Специально оборудованные для инвалидов душевые кабиныразмещаются в блоке с душевыми стандартных размеров для обычных спортсменов идолжны выделяться специальной маркировкой.

6.4.5 В блоке с общими раздевальными должныпредусматриваться для инвалидов душевые и санузлы, оборудованныесоответствующим образом. При помещениях «семейных» раздевальныхпредусматриваются самостоятельные душевая и санузел.

Душевые в общих раздевальных должны быть рассчитаны навозможность использования инвалидами на колясках. Расстояние от стены до рядакабин должно быть не менее 1,5 м. Для инвалидов следует устраивать отдельныедушевые кабины в пределах общего помещения. Размер кабины 0,9´1,2 м.

6.4.6 В спортивных сооружениях в многоместной уборнойдолжна быть предусмотрена кабина достаточного размера для пользователяинвалидным креслом или по крайней мере оснащенная опорным поручнем по всемупериметру. Опорные поручни устанавливаются с учетом разновозрастныхпользователей на высоте 500-650-900 мм от пола.

В туалетах, рассчитанных на детей-инвалидов,необходимо устанавливать унитазы разной высоты и размеров: от детских (высотой250-340 мм) до взрослых (высотой 450-500 мм).

Раковины в умывальниках необходимо устанавливать наразной высоте для удобства пользования людей разного возраста и степениинвалидности - от 650 до 900 мм.

6.5 Прочие помещения

6.5.1 Площадь инструкторских определяется заданием напроектирование или проектом с учетом расчетных показателей, приводимых всправочных пособиях к СНиП 2.08.02.

6.5.2 Комнаты инструкторов (тренеров) рекомендуетсяпредусматривать общими (для мужчин и женщин) с размещением в них кабины дляпереодевания площадью 1 м². Площадь комнат определяется из расчета2,5 м² на одно место, но не менее 9 м² каждая. Числоодновременно работающих тренеров определяется из расчета 1 чел. на каждоепомещение.

При числе единовременно работающих инструкторов(тренеров) и сотрудников не более 20 чел. рекомендуется предусматривать общий(для мужчин и женщин) санитарный узел на один унитаз и один умывальник.

6.5.3 В зданиях спортивных корпусов могутпредусматриваться помещения медицинского обслуживания и контроля:

для оказания первой медицинской помощи;

блок помещений (центр) медико-восстановительногоназначения;

блок массажной и бани сухого пара;

зоны (блок) допинг-контроля.

6.5.4 Блок помещений для оказания первоймедицинской помощи травмированным или неожиданно заболевшим спортсменам,зрителям, иным присутствующим на сооружении лицам должен размещаться в удобнойсвязи с местом проведения соревнований и эвакуационным выходом из здания (длябеспрепятственной доставки носилок с больным к машине «скорой помощи»).

Размеры и взаимосвязь (планировка) помещений блокадолжны давать возможность транспортировки носилок и движения инвалидныхкресел-колясок, а оборудование блока должно обеспечивать не только оказаниепервой медицинской помощи, но и проведение консультаций по функционированиюорганизма в условиях повышенных физических нагрузок.

В состав блока входят:

кабинет врача площадью 16 м²;

ожидальная - 16 м²;

санитарно-гигиенические помещения - 8м².

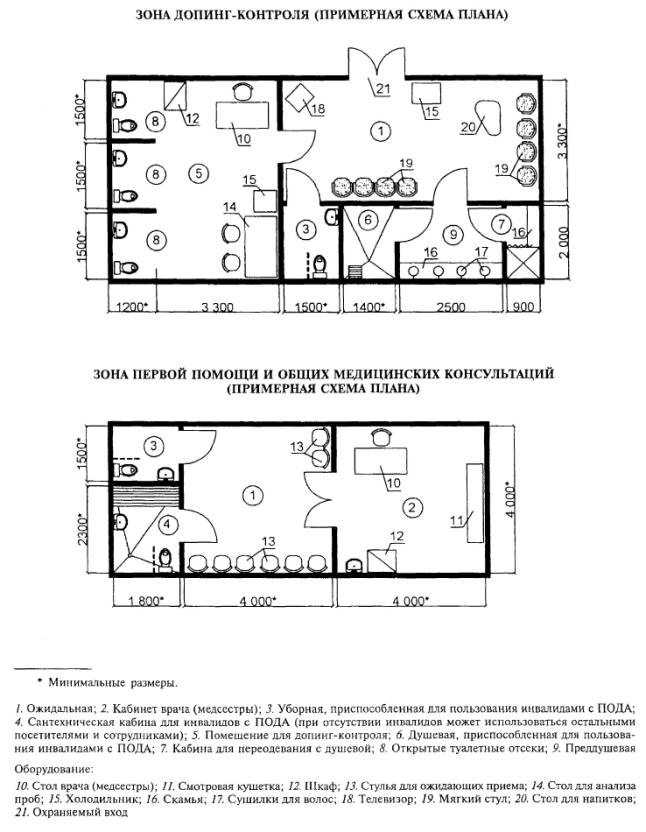

Примерная схема планировки приведена на рисунке 6.8.

Ожидальная может размещаться в расширенной частикоридора. На спортивных комплексах, состоящих из нескольких спортивныхкорпусов, кабинет врача с ожидальной предусматриваются только в одном здании, ав остальных предусматриваются комнаты для оказания первой медицинской помощиплощадью 9 м² каждая.

6.5.5 В составе помещений для медицинскогообслуживания при соответствующем обосновании заданием на проектирование могутпредусматриваться медико-восстановительные центры.

На спортивных комплексах, состоящих из несколькихспортивных корпусов, помещения медико-восстановительного центрапредусматриваются в одном из спортивных корпусов (взамен кабинета врача иожидальной). Возможно размещение медико-восстановительного центра в отдельномздании; в этом случае в остальных зданиях комплекса предусматриваются толькокомнаты для оказания первой медицинской помощи площадью 9 м² каждая.

Рекомендуемые состав и площади помещениймедико-восстановительного центра приведены в таблице 6.7.

Таблица 6.7

Помещение	Минимальная площадь, м2
Кабинет врача (заведующего центром)	12
Кабинет электро- и светолечения:
7 кабин по одной кушетке в каждой	42
помещение для обработки прокладок	8
Душевой зал:
кафедра на 5 душевых установок	25
раздевальная при зале	10
Подводный душ-массаж:
комната с ванной	18
кабина для раздевания	2
Кабинет для проведения тестов с физической нагрузкой (велоэргометрия, спироэргометрия и др.)	20
Процедурная для инъекций	12
Комната для отдыха (в креслах)	12
Комната персонала	12-15
Кладовая предметов уборки и грязного белья	4
Санитарный узел мужской (1 унитаз, 1 писсуар с умывальником в шлюзе)	6
Санитарный узел женский (2 унитаза с умывальником в шлюзе)	6
Примечания 1. При проектировании помещений центра следует руководствоваться требованиями, предъявляемыми к аналогичным помещениям лечебно-профилактических учреждений, а также предусматривать возможность обслуживания инвалидов на креслах-колясках. 2. Ширина коридоров в медико-восстановительных центрах не менее 2 м. 3. В зависимости от местных условий заданием на проектирование могут предусматриваться отдельные изменения состава. 4. Кроме перечисленных в составе помещений медико-восстановительного центра могут предусматриваться помещения массажной и бани сухого жара.

6.5.6 Массажная и банясухого жара могут предусматриваться при спортивных залах в случаях, когда насооружении не предусматривается медико-восстановительный центр. Необходимостьих устройства, а также число массажных столов и мест в камере сухого жара, зависящеев основном от спортивной квалификации занимающихся, определяются заданием напроектирование.

В состав помещений массажной входят:

массажная площадью 12 м² при одном столе;при двух и более столах площадь принимается из расчета 8 м² накаждый стол;

раздевальная из расчета 1,5 м² на каждыйстол, но не менее 5 м²;

душевая (см. таблицы6.5 и 6.6).

В состав помещений бани сухого жара входят:

камера сухого жара, площадь которой определяется израсчета 2 м² на одно место (не считая шлюза при входе в камеру,препятствующего проникновению в нее влаги). Рекомендуется предусматриватьвместимость камер в пределах 7-8 чел. (но не более 10); при необходимости иметьбольшее число мест предусматриваются соответственно 2 камеры или более;

раздевальная из расчета 1,5 м² на одноместо в камере, но не менее 12 м²;

душевая (см. таблицы6.5 и 6.6).

Примечание - При проектировании блока массажной и банисухого жара необходимо также предусматривать возможность обслуживания инвалидовна креслах-колясках.

6.5.7 При размещении бани сухого жара не в составемедико-восстановительного центра в ее составе рекомендуется дополнительнопредусматривать:

комнату отдыха из расчета 2 м² на одноместо в камере, но не менее 12 м². Комнату рекомендуется оборудоватьмягкими креслами или шезлонгами;

контрастную ванну, как правило, размером 2´2 м, размещаемую в отдельном помещении. Обходныедорожки вокруг ванны рекомендуется принимать шириной до 2 м.

Необходимость устройства ванны определяется заданиемна проектирование.

При размещении массажной и бани сухого жара в блокедруг с другом раздевальные при них (с душевыми) устраиваются раздельными ссамостоятельными входами в них, что создает возможность их автономногоиспользования. При расположении массажной при раздевальных для занимающихсяотдельные раздевальные и душевые при массажной не предусматриваются.

6.5.8 Помещения медико-восстановительного центрарасполагаются обособленной группой, удаленной от помещений вентиляционныхкамер, насосных и других возможных источников вибрации и шума. При расположениимедико-восстановительного центра в отдельном здании в составе помещений центра,кроме приведенных в таблице 6.7,предусматриваются вестибюль площадью 15-20 м² и гардеробная верхнейодежды площадью 10 м².

6.5.9 В составе сооружений, предназначенных дляпроведения соревнований относительно крупного масштаба (межобластные,межрегиональные и выше), а также в любом случае по требованию заказчика припроектировании, строительстве и реконструкции предусматривается группа (зона)помещений для проведения контроля за возможным применением участникамисоревнований запрещенных препаратов-допингов, кратковременно обеспечивающихрезкое превышение естественных физических возможностей спортсменов.

Зона допинг-контроля размещается в удобной связи сместом проведения соревнований и включает:

- помещение для ожидания, оборудованное удобнымистульями (не менее 8 штук), холодильником, телевизором;

- помещение собственно допинг-контроля, оборудованноестолом врача, рабочим столом для анализа проб, шкафом для одежды,холодильником;

- примыкающие к помещению допинг-контроля открытые(для визуального контроля процедуры) туалетные отсеки (не менее 3 отсеков) содним унитазом и одним умывальником в каждом отсеке.

Кроме того, к помещению ожидания должны примыкать:

- душевая на два рожка (возможно - кабины дляпереодевания с душевыми) и преддушевой с сушилками для волос;

- уборная (закрывающаяся) с одним унитазом и однимумывальником, которым могут пользоваться сотрудники зоны и ожидающиеспортсмены.

Раздевальная (преддушевая) оборудуется скамьей дляотдыха, сушилками для волос, зеркалом в полный рост. Подобными зеркаламиоборудуются также уборные. Пример планировки зоны допинг-контроля дан на рисунке 6.8.

В целях исключения фальсификации результатовдопинг-контроля вход в зону предусматривается охраняемым с допуском в неесотрудников зоны и вызванных для проверки спортсменов.

Если предусматривается использование сооружения длясоревнований спортсменов-инвалидов с ПОДА, размеры и оборудование душевых иуборных (по крайней мере их части) должны соответствовать потребностям даннойкатегории инвалидов.

6.5.10 При пропускной способности занимающихся менее48 чел. в смену или при числе зрительских мест менее 500 буфеты непредусматриваются. При пропускной способности менее 48 занимающихся в смену впомещениях для отдыха или вестибюлях для зрителей могут устанавливатьсяавтоматы для продажи напитков.

6.5.11 Число мест в буфетах рекомендуется принимать:

для занимающихся - из расчета одно посадочное место на6 чел. суммарной пропускной способности в смену;

для зрителей - из расчета 3 % числа зрительских мест.

В спортивных корпусах с двумя и более залами, вкоторых предусмотрены места для зрителей, расчет числа мест в буфетах длязрителей ведется по залу с максимальным числом зрительских мест; при этомрасположение буфета должно позволять пользование им зрителями всех залов.

6.5.12 Площади залов буфетов (с раздаточной) длязанимающихся принимаются из расчета 3,4 м² на каждое посадочноеместо при их числе до 8 и по 1,25 м² на каждое посадочное местосверх 8 и до 30. При общем числе мест в зале свыше 30 - не менее чем по 1,8 м²на каждое место.

Площади залов буфетов для зрителей (без учетараздаточной) принимаются не менее 1,4 м² на каждое место.

Площади подсобных помещений буфетов определяютсяприменительно к требованиям по проектированию учреждений общественного питания.

6.5.13. При спортивных залах следуетпредусматривать инвентарные для хранения переносного спортивного оборудования иинвентаря, располагая их смежно с залами. Пол инвентарной предусматривается наодном уровне с полом зала и без порога.

6.5.14 Размеры инвентарных наиболее распространенныхзалов при размещении их в одном помещении следует принимать по таблице 6.8.

Таблица 6.8

Назначение спортивного зала по виду (видам) спорта	Размер зала (в строительных осях), м	Площадь инвентарной, м2	Рекомендуемые размеры инвентарной, м
			Длина	Ширина (глубина)
Для бадминтона, баскетбола, гандбола, волейбола и тенниса	42´24	36	6	6

Площадь инвентарнойуниверсального зала принимается исходя из необходимости полного освобожденияплощади зала от гимнастического оборудования во время занятий по спортивнымиграм. В остальных спортивных залах размеры инвентарных следует определятьисходя из состава и размеров переносного оборудования и инвентаря, а такжеспособа их хранения.

При крупногабаритных залах (манежах), предназначаемыхв том числе для проведения соревнований по различным видам спорта притрансформации оборудования, следует предусматривать инвентарные площадью до 40м² для складирования не употребляемого в данный момент переносногооборудования. Площадь инвентарных при манеже для футбола, не предназначаемомдля иных спортивных игр с трансформацией арены, может быть 18-20 м².

В случае предназначения легкоатлетического манежадля эпизодического проведения соревнований по спортивным играм (рисунок 5.4), иным видам спорта илиобщественно-зрелищных мероприятий на сборно-разборном настиле для складированияэлементов настила предусматривается складское помещение площадью 150-200 м²,которое может располагаться вне основного здания.

Ширина двери из зала в помещение инвентарной неменее 2 м (в залах для спортивных игр - не менее 1,5 м); рекомендуетсяустраивать открытые проемы в инвентарные. В залах для спортивных игр открытыепроемы в инвентарные и двери из раздевальных, располагаемые в торцовых стенах,должны размещаться на расстоянии не менее 3 м от продольной оси зала.

В залах для учебно-тренировочных занятий по спортивнымиграм с мячом открытые проемы и инвентарные должны закрываться свободновисящими сетками, препятствующими попаданию мячей в инвентарную.

6.5.15 В зданиях спортивных корпусов предусматриваютсябытовые помещения для рабочих и служебные помещения административного иинженерно-технического персонала.

Число и состав сотрудников и рабочих разныхспециальностей определяются штатным расписанием. Поэтому рекомендуетсяпользоваться типовыми штатами спортивных сооружений или воспользоваться вкачестве аналога штатным расписанием существующих таких же, как проектируемое,сооружений.

6.5.16 Состав хозяйственных помещений - кладовых искладов для хранения спортивного оборудования и инвентаря и других складскихпомещений, мастерских (художников, столярной, слесарной, ремонта электро- ирадиоаппаратуры, спортивного оборудования и инвентаря) и иных производственныхи складских помещений - принимается в зависимости от количества, габаритов испособов складирования.

6.5.17 Состав технических, складских ипроизводственных помещений определяется в зависимости от инженерного оснащениясооружений, а их площади принимаются по расчету в соответствии с действующиминормами.

Для персонала, работающего в этих помещениях, должныпредусматриваться санитарно-бытовые помещения в соответствии со СНиП 2.09.04.

7 Помещения и устройства для судей и прессы

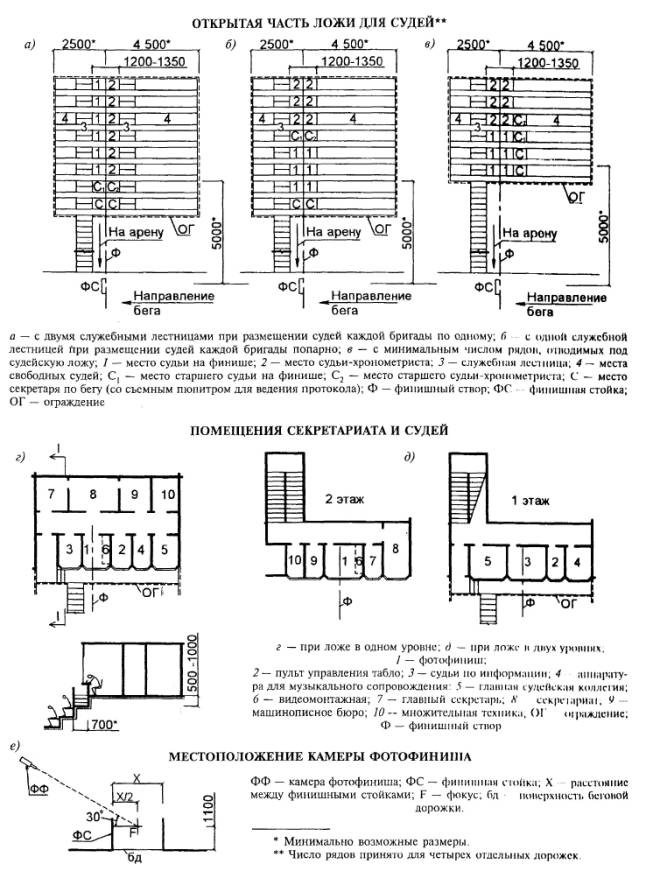

7.1 Ложа для судей

В демонстрационных сооружениях для легкой атлетикидолжна предусматриваться судейская ложа, размещаемая у финишного створа наотделенном от мест для зрителей участке трибуны.

7.1.1 Зона мест для бригад судей на финише исудей-хронометристов. В этой зоне судьи каждой бригады размещаются по одному, взатылок друг другу, занимая два места в каждом ряду трибуны. Ширина зоны1,2-1,35 м. Створ финиша должен проходить строго посередине зоны (рисунок 7.1, а). По обе стороны зоныпредусматриваются служебные лестницы минимальной ширины (для прохода старшегосудьи бригады). Лестница, расположенная за створом финиша (по направлениюбега), должна обеспечивать прямое сообщение судейской ложи с планшетом арены.

Допускается размещать судей каждой бригады попарно,располагая судей на финише - в нижних рядах, а судей-хронометристов - в верхних.В этом случае служебная лестница предусматривается одна (рисунок 7.1, б).

Число рядов трибуны, отводимых под зону, должно бытьна 3-4 больше числа отдельных беговых дорожек¹. Если на трибуненедостаточно числа рядов, то размещение судей предусматривается в соответствиис вариантом, приведенным на рисунок 7.1,в.

¹ Состав бригад судей на финише и судей-хронометристов должен превышатьчисло отдельных беговых дорожек.

Во всех случаях нижний ряд, занимаемый судьями нафинише и судьями-хронометристами, должен размещаться, как правило, в 5 м иболее от ближайшей к трибуне финишной стойки.

7.1.2 Зона мест для свободных судей. Свободные судьи(готовящиеся к выходу или окончившие работу на арене) размещаются в ложе навсех рядах сбоку от зоны мест для судей на финише и судей-хронометристов, восновном со стороны прихода бегунов на финиш.

Число мест для свободных судей зависит от программыпроводимого соревнования, но при проектировании определяется из условия, чтоограждение ложи для судей, отделяющее ее от остальной части трибуны, должноотстоять от финишного створа, как правило, не менее чем на 4,5 м со стороныприхода бегунов на финиш и 2,5 м с противоположной стороны.

7.1.3 Зона помещений для судей. В составе ложи длясудей должны предусматриваться помещения для: а) камеры фотофиниша,устанавливаемой строго в створе финиша; б) пульта управления информационнымтабло; в) бригады судей по информации (как правило, два судьи информатора-диктораи два - четыре помощника); г) аппаратуры для музыкального сопровожденияторжественных процедур (парадов, награждения победителей и т.п.); д) главнойсудейской коллегии. Из этих помещений должен обеспечиваться обзор всегопланшета арены, а из помещений пульта управления - табло, бригады судей поинформации и главной судейской коллегии и обзор информационного табло.

Помещения должны располагаться за последним рядомоткрытой части ложи, иметь остекление по фронту, обращенному к арене, и сообщатьсяс ложей через проемы (форточки, фрамуги, раздвижные стекла). Наиболее доступныйв планировочном и конструктивном отношении вариант приведен на рисунке 7.1.

7.1.4 В удобной связи с ложей для судей следуетрасполагать помещения секретариата судейской коллегии (помещение собственносекретариата, комната главного секретаря, смежная с помещением секретариата исвязанная с ним через дверной проем, а также машинописное бюро и помещение длямножительной техники).

Оптимальным является расположение помещенийсекретариата совместно с помещениями судей при ложе. Поскольку визуальная связьпомещений секретариата с ареной необязательна, их можно располагать вподтрибунном пространстве под трибунами, сзади помещений для судей при ложе наодном с ними уровне (рисунок 7.1,г).

Возможно расположение помещений для судей при ложе исекретариата в двух уровнях, один над другим (рисунок 7, д). В этом случае обеспечивается визуальнаясвязь всех помещений с ареной и улучшаются условия размещения камерыфотофиниша, располагаемой на верхнем уровне, так как угол, который образует лучиз объектива камеры, направленный на фокус, с горизонталью, как правило, недолжен быть менее 30 °С; за фокус принимается точка на высоте 1,1 м отповерхности беговой дорожки посередине между финишными стойками (рисунок 7.1, е).

Если позади помещений для судей не может бытьпредусмотрен коридор, то они должны сообщаться с открытой частью ложи черездверные проемы. Если же при ложе вообще нельзя иметь помещения для судей, топереносную камеру фотофиниша устанавливают в открытой части ложи (над зоноймест для судей на финише и судей-хронометристов, строго в финишном створе), абригаду судей по информации и главную судейскую коллегию помещают в ложе начасти мест для свободных судей. Управление информационным табло, аппаратуру длямузыкального сопровождения располагают в помещениях, удобно связанных с ложей.Из помещения управления табло всегда должен быть обеспечен обзор табло.

7.1.5 В демонстрационных сооружениях, непредназначаемых для соревнований высокого масштаба, или с трибунамивместимостью менее 1500 зрителей предусматривается только открытая часть ложидля судей, а для судейской коллегии вместо отдельных помещений во времясоревнований используются учебные классы, комнаты для инструкторского итренерского состава, часть служебных помещений административного персонала идр. Такое использование должно учитываться во время проектирования приопределении местоположения этих помещений.

В составе помещений для судей в сооружениях,предназначаемых для соревнований высокого масштаба, рекомендуетсяпредусматривать помещения для бригады судей по награждению и зал для заседанийсудейской коллегии, пресс-конференций и т.п.

В составе помещений для бригады судей по награждениюдолжны предусматриваться холл дня сбора победителей, кладовая хранения призов,цветов и т.п. и рабочая комната судей бригады (в том числе для гравера). Холлдолжен удобно сообщаться с местом установки пьедестала победителей на арене.

При зале для заседаний следует предусматривать комнатудля президиума. Расположение зала в здании должно позволять автономное использованиеего в период, когда на арене не проводятся соревнования.

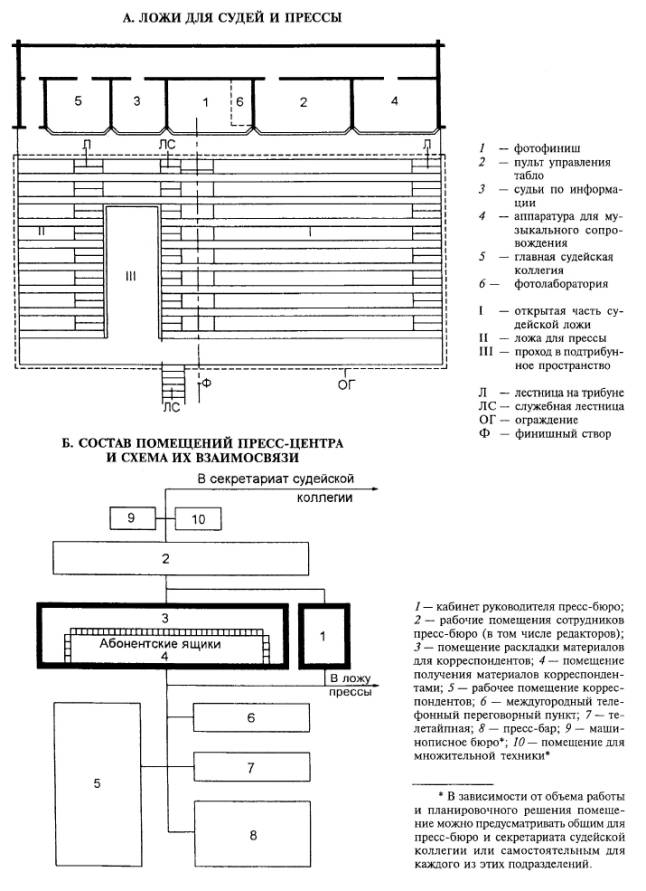

7.2 Ложа для прессы

7.2.1 Отдельные места для корреспондентов на трибунепредусматривают, как правило, в сооружениях, предназначаемых для соревнованийрегионального и более высокого масштаба. Их рекомендуется выделять на участкетрибуны, смежном с ложей для судей, ниже нее (если трибуна имеет большое числорядов) или сбоку (на расстоянии не менее 2,5 м за финишным створом, считая понаправлению бега). Последний вариант следует считать предпочтительным, так какпри этом увеличивается фронт возможного расположения помещений для судей приоткрытой части ложи.

Ложу для прессы следует отделять от ложи для судей имест для зрителей. Она должна удобно сообщаться с пресс-центром. Каждое месторядов трибун, выделенных под ложу для прессы, необходимо оборудовать съемнымипюпитрами и телефонами.

7.2.2 В крытых сооружениях, предназначаемых дляпроведения соревнований республиканского и более высокого масштаба,предусматривают, как правило, помещения для прессы (пресс-центр), состав иплощади которых определяются в задании на проектирование по согласованию скомитетами по физической культуре и спорту.

При необходимости организации пресс-центра всооружениях, предназначаемых для соревнований меньшего масштаба, в качествепомещений для прессы могут быть использованы учебные классы (методическиекабинеты), часть буфета для занимающихся и комнат административного персонала,а также комнаты инструкторского и тренерского состава и другие помещения, неиспользуемые по прямому назначению во время проведения соревнований. Для этогоуказанные помещения следует располагать, по возможности удовлетворяятребованиям взаимосвязей, приведенных на рисунке7.2, Б.

8 Конструктивные решения

8.1 Общие положения

8.1.1 Несущие и ограждающие конструкции залов следуетрассчитывать с учетом нагрузок от прикрепляемого к ним стационарного илисъемного спортивного оборудования, исходя из его массы. При расчете нагрузки отприкрепляемого к потолку или стенам оборудования следует, кроме массы самогооборудования, учитывать также нагрузку от массы занимающегося, принимаемойравной 100 кг, и исходить из динамического характера этой нагрузки. Для расчетакрепления полочек для гантелей учитывают массу гантелей.

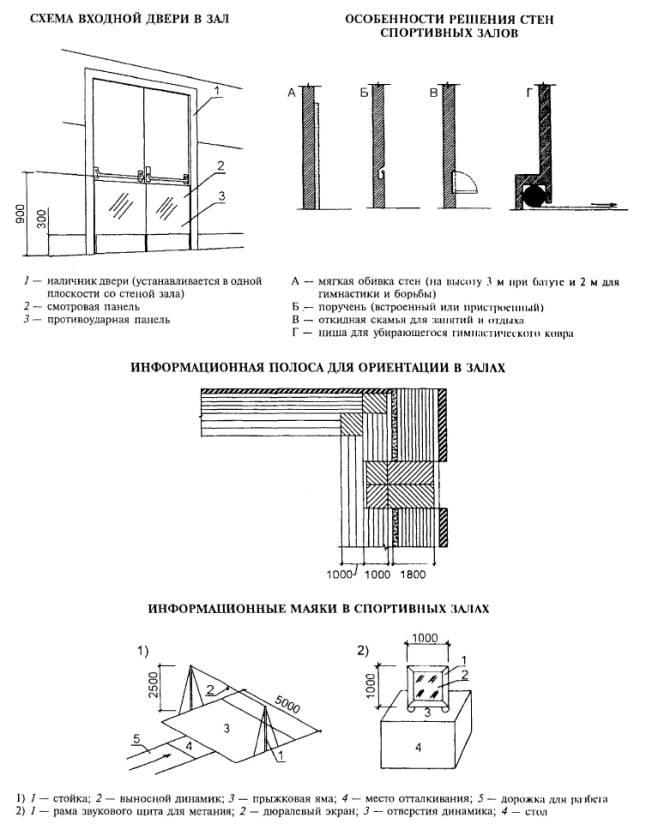

8.1.2 Стены спортивных залов должны отвечать следующимтребованиям:

- крепежные детали для оборудования, регуляторов и т.д. должны закладываться заподлицо с поверхностью стен или заглубляться;

- электрические выключатели, регуляторы осветительнойарматуры должны располагаться на высоте 1,2 м, доступной для инвалидов;

- стены из лицевого кирпича должны выполняться сзатиркой швов заподлицо.

8.1.3 Оборудование крепят:

к полу - с помощью закладных деталей, устанавливаемыхв полу, заподлицо с его поверхностью; при применении синтетических покрытий, непозволяющих крепить к ним закладные детали, необходимо их установку и надежноекрепление предусматривать в конструкции пола, заподлицо с поверхностьюсинтетического покрытия;

к потолку и стенам - с помощью закладных деталей илидополнительных конструктивных элементов.

8.1.4 Встраиваемое или прикрепляемое к ограждающимконструкциям спортивное оборудование крепится с помощью закладных деталей,входящих, как правило, в комплект оборудования. Если ограждающие конструкции непозволяют устанавливать в них закладные детали, необходимо в каждом отдельномслучае разрабатывать в проекте дополнительные (переходные) конструктивныеэлементы.

Закладные детали для крепления оборудования, врезаемыев полы залов, устанавливают заподлицо с поверхностью пола.

8.1.5 По периметру спортивного зала на высоте 0,9 м отпола в залах для занятий слепых и слабовидящих спортсменов устраиваетсяпоручень для ориентации при ходьбе и беге.

8.1.6 Поверхность пола в залах должна бытьгоризонтальной, гладкой и нескользкой; конструкция пола - упругой,удовлетворяющей тепло- и звукоизоляционным требованиям.

Полезная нагрузка на полы залов - 400 кг/м².

При расположении зала на перекрытии расчетпоследнего производится на временную равномерно распределенную нагрузку неменее 5 кПа (по наибольшей нагрузке).

8.1.7 Конструкция заполнения световых проемов должнаобеспечивать возможность проветривания зала и протирки стекол. В залах дляспортивных игр, кроме того, конструкция оконных переплетов и материалостекления должны быть устойчивы к ударам мяча; в иных случаях на окнах должныбыть защитные устройства, не препятствующие доступу к окнам для проветривания ипротирки стекол.

8.1.8 В залах, предназначаемых для спортивных игр смячом, следует предусматривать защиту светильников от повреждения мячом.

8.2 Полы

8.2.1 Полы в спортивных залах в зависимости отназначения последних по виду спорта могут быть деревянными или иметьсинтетическое покрытие.

8.2.2 Покрытие пола зала (арены) должно позволять использованиелегкоатлетической обуви (туфель с шипами). Покрытия земляные или изневодостойких (пылящих) смесей не допускаются.

В полу в местах для прыжков в длину (тройного) следуетустанавливать толчковые брусы, а также устраивать ямы с песком для приземления.У места приземления при прыжках с шестом в полу (заподлицо с его поверхностью)следует устанавливать ящик для упора шеста.

8.2.3 Для покрытия пола легкоатлетических аренприменяют резиновые плиты (рулоны) заводского изготовления или приготовляемые наместе (во время укладки) самоотверждающиеся синтетические наливные материалы,допущенные к использованию органами санитарного надзора.

В соответствии с принятым размещением в зале (наарене) мест для отдельных видов легкой атлетики толщину покрытия следуетпринимать по таблице 8.1.

Таблица 8.1

Назначение места	Варианты покрытия
	Из резиновых плит (рулонов)	Самоотверждающееся наливное
	Толщина покрытия, мм
Дорожки для бега по прямой и по кругу, для разбега в прыжках с шестом, в длину, тройного, метания копья	14-20	12-16
Сектор для разбега в прыжках в высоту	18-22	15-20
Сектор для приземления снарядов в толкании ядра	30-40	Не применяют
Дорожка для разминки	14-20*	20-25**
Участок дорожки для разбега от бруска для отталкивания до ямы приземления в тройном прыжке (если эту дорожку не используют и для прыжков в длину)	25-30	18-20
Нерабочие зоны (арены)	14-20	Так же, что и на смежном участке**
* Непосредственно под покрытием следует укладывать слой мягких материалов (например, поролон) толщиной не менее 10 мм. ** Применяют пористое покрытие, которое содержит большое количество эластичного заполнителя (резиновая крошка), связанного малым количеством полимерного связующего. Примечания 1. Если весь зал или отдельные места предназначаются только для учебно-тренировочных занятий, то толщину покрытия следует принимать максимальной. 2. При совмещении сектора для разбега в прыжках в высоту (или его части) с дорожками для разбега в прыжках с шестом, в длину или тройном на всем протяжении дорожек толщину покрытия следует принимать такую, как у сектора для прыжков в высоту. 3. Толщину покрытия зоны безопасности на участках, которые могут быть использованы для разминки, принимают как для разминочной дорожки, а не неиспользуемых участках - как для нерабочей зоны.

8.2.4 Покрытия следуетукладывать непосредственно на двухслойный асфальтобетон общей толщиной 90 мм(верхний слой 40, нижний 50 мм) или на армированный сеткой бетон толщиной 150мм. При укладке асфальтобетона или бетона на подстилающий уплотненный грунтчисло, состав и толщину промежуточных слоев принимают в зависимости отхарактеристики подстилающих грунтов. При размещении зала на междуэтажномперекрытии из сборных железобетонных плит под покрытие укладывают или один слойасфальтобетона толщиной 50 мм, или армированный сеткой бетон толщиной не менее50 мм. При укладке покрытия на бетон под слоем последнего необходимопредусматривать гидропароизоляцию.

Площадку с обручем, из которого производят толканиеядра, выполняют из армированного сеткой бетона с шероховатой поверхностью, необразующей пыли. Слой бетона укладывают непосредственно на промежуточный слой(принимаемый в зависимости от подстилающих грунтов) или на междуэтажноеперекрытие. Аналогично выполняют и площадку под обруч, из которого производятметание диска в сетку.

Поверхность покрытия зала (арены) внутри контуракруговой беговой дорожки и прилегающей к ней на прямых участках дорожки длябега по прямой не должна иметь ступенчатых перепадов, что достигаетсясоответствующим выполнением основания из бетона или асфальтобетона, на котороеэто покрытие укладывается. В секторе для приземления снаряда в толкании ядра(см. таблицу 8.1) и на участкедорожки для разбега между бруском для отталкивания и ямой для приземления втройном прыжке (см. таблицу 8.1)толщину покрытия увеличивают за счет соответствующего уменьшения толщинылежащего ниже слоя бетона или асфальтобетона.

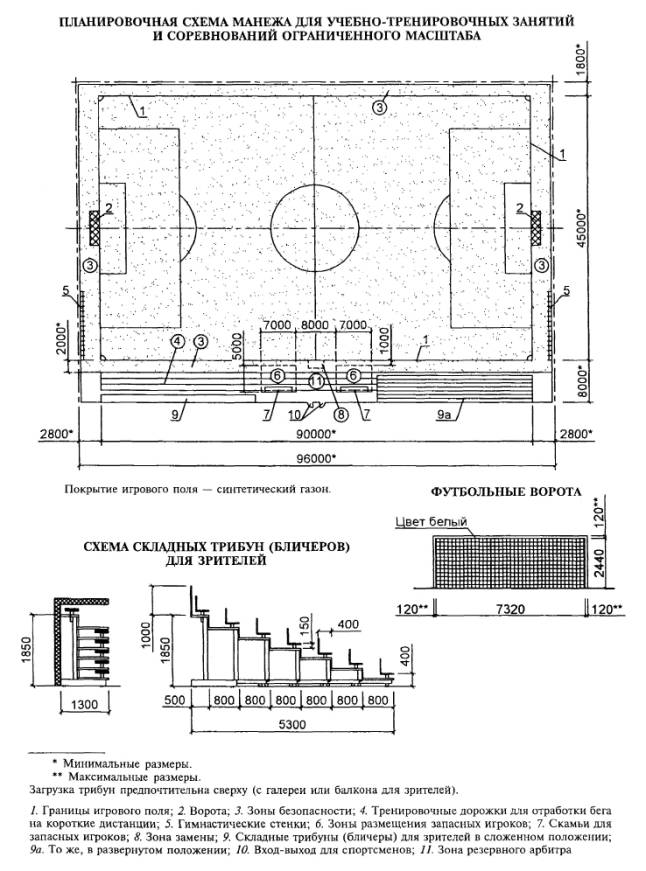

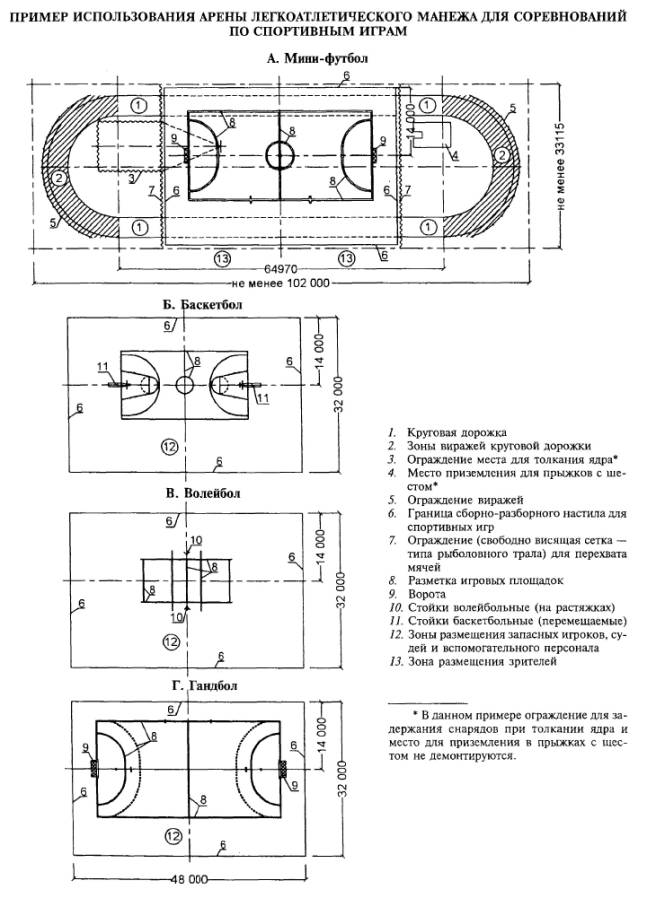

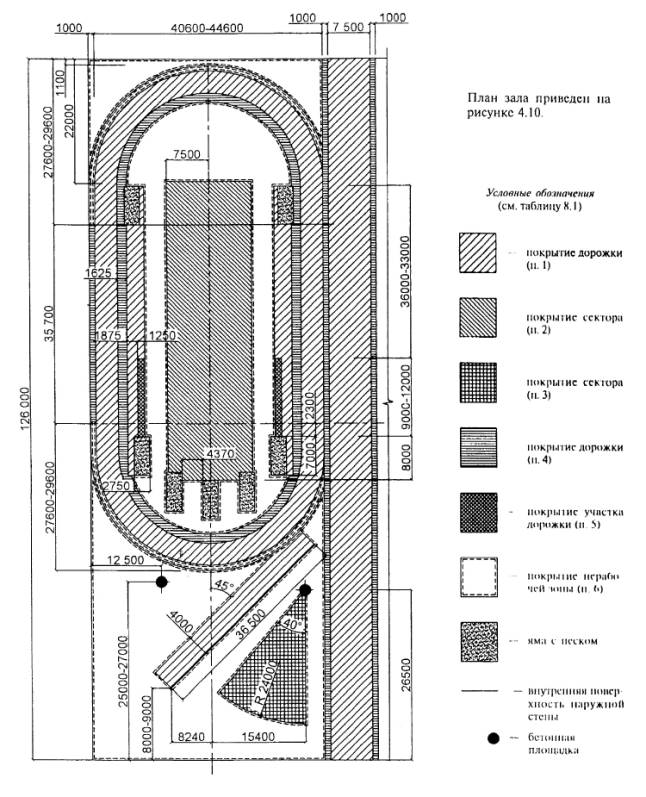

Пример плана покрытий на арене манежа для легкой атлетикиприведен на рисунке 8.1.

8.2.5 Оптимальным для футбола покрытием арены (игровыеполя) является синтетический газон, имитирующий естественную траву. В связи сэтим предусматривать использование арены футбольного манежа для иных видовспорта (кроме стрельбы из лука) нерационально.

8.2.6 Полы в помещениях и залах дляфизкультурно-оздоровительных занятий рекомендуются дощатые с толщиной доски от37 до 39 мм (доску толщиной 29 мм рекомендуется применять в помещениях длязанятий на тренажерах).

Деревянные полы рекомендуется предусматривать, какправило, во всех спортивных залах (кроме залов для легкой атлетики и футбола) ипроектировать их из доски толщиной 32-37 мм (в острожке) или из бруска сечением60´60 мм (рисунки 8.2 и 8.3), а также паркетно-щитовыми.

При занятиях на гимнастических снарядах пол зала(через закладные детали) испытывает большие усилия в местах крепления снарядов,поэтому между лагами предусматриваются связи, устанавливаемые в шахматномпорядке с шагом 2,5 м.

При устройстве деревянных полов следует учитыватьследующие условия:

а)    доски ибруски выбирают с возможно меньшим количеством сучков, удаление которыхнеобходимо осуществлять высверливанием их и закладкой деревянных пробок;

б)    доски ибруски укладывают вдоль зала, а их стыки устраивают вразбежку и опирают налаги;

в)    доски ибруски крепят к лагам гвоздями и обязательно косым забоем.

В тех случаях, когда зал располагается на втором этажеи под ним находятся вспомогательные помещения с постоянным пребыванием людей вних, рекомендуется предусматривать звукоизоляцию. В частности, устраивать подлагами пола звукоизоляционные ленточные прокладки:

- минераловатные маты толщиной 40-50 мм, прошитые вбумаге;

- минераловатные маты толщиной 30-40 мм насинтетической связке;

- простеганные стекловолокнистые маты толщиной 30-40мм;

- минеральные и стекловолокнистые плиты толщиной 40-50мм на синтетической связке;

- древесно-волокнистые изоляционные плиты толщиной16-20 мм.

8.2.7 К синтетическим покрытиям, применяемым для половспортивных залов, относятся рекомендованные Госкомспортом России и допущенныеорганами Минздрава России:

- резиноподобные материалы заводского изготовлениятипа «Рездор», «Арман», «Олимпия» и др., выпускаемые в виде плит или листовтолщиной не менее 13 мм;

- типа «Регупол», выпускаемые в виде рулонов шириной1,25 м и длиной до 50-45 м;

- наливные самоотверждающиеся типа «Тартан» на основе полиуретанаи жидких каучуков холодного отверждения.

Конструкция пола с синтетическим покрытием приведенана рисунке 8.4.

Синтетические покрытия выполняются в один или два слояпо бетонному или асфальтобетонному основанию.

8.2.8 Покрытие пола следует выбирать, учитываяспециальные требования занятий с инвалидами:

- пол в залах, где используются коляски, следуетокрашивать в более темные тона, чтобы не оставалось следов от шин;

- для инвалидов с коляской и для инвалидов сограниченной подвижностью необходим слегка шероховатый пол; более безопаснаповерхность пола из полупружинящих или пружинящих синтетических материалов(типа «Регупол» с верхним слоем толщиной 6 мм);

- для занятий слепых поверхность пола должна бытьидеально гладкой, чтобы исключить возможность заноз и травм.

Для ориентации слепых и слабовидящих спортсменов взале следует предусматривать полосы ориентации, представляющие собой резиновуюдорожку с рельефной поверхностью. В углах площадки направление рельефногорисунка следует изменять (рисунок 8.5).

8.2.9 В полу залов для учебно-тренировочных занятий поспортивной гимнастике у гимнастических снарядов следует устраивать ямы дляприземления с мягким заполнителем. Размеры ям, их размещение следует приниматьпо заданию на разработку технологической части проекта. Конструкция ям должнапозволять закрывать их щитами заподлицо с поверхностью зала.

Размеры ям у гимнастических снарядов следующие: подперекладиной и под женскими брусьями - 11-12 м в длину и 2,5-3 м в ширину; дляопорных прыжков - длиной 5 м и шириной 2,5-3 м. Глубина ям от 1,1 до 1,5 м.

В универсальных залах для спортивной гимнастики испортивных игр, а также при вынужденном размещении зала для спортивнойгимнастики не на первом этаже ямы у гимнастических снарядов могут непредусматриваться.

Возможно устройство ямы под батутом. В этом случаесетка батута располагается на отметке пола зала. Длина ямы под батутом 5,53 м,ширина 3,23 м, глубина принимается равной высоте конструкции батута. Ямызакрывают щитами заподлицо с полом зала, а в открытом виде их края обкладываютсъемными мягкими бортами. В качестве мягкого заполнителя в ямах угимнастических снарядов применяют, как правило, обрезки поролона.

8.2.10 Помосты для занятий с тяжестями не должны бытьсвязаны с полом зала, а при размещении их на первом этаже - и с фундаментамиздания. При размещении помостов не на первом этаже или над подвалом в местах ихрасположения следует предусматривать специальные конструктивные мероприятия,обеспечивающие необходимую прочность перекрытия и звукоизоляцию.

При расчете фундаментов и междуэтажных перекрытий подпомостами в залах для тяжелой атлетики следует учитывать ударную нагрузку отштанги массой 250 кг, падающей на помост с высоты 2,4 м, а в других залах, вместах, где предусмотрены помосты, - штанги массой 180 кг. Помостырекомендуется устанавливать заподлицо с полом зала.

Для учебно-тренировочных занятий вместо установкипомостов рекомендуется предусматривать специальную конструкцию пола. Этаконструкция включает устройство двух бетонных колодцев, имеющих размеры (вчистоте) 2,0´0,6 м в плане иглубину 0,45 м. На дно этих колодцев укладываются два слоя деревянных брусков,а сверх них кладутся пять слоев листовой резины или резиноподобных материалов(толщиной каждого слоя 50 мм). Между внутренними стенками колодцев (расстояниесоставляет 0,9 м) устраивается дощатый или брусчатый пол (по лагам,устанавливаемым по бетонному подстилающему слою, укладываемому на подстилающийгрунт). По обе стороны от деревянного пола заподлицо с ним укладываетсялистовая резина, которой покрываются колодцы и зона шириной по 0,75-1 м по обестороны за их пределами.

9 Противопожарная безопасность

9.1 При проектировании зданий и сооружений, включающихпомещения физкультурно-спортивных залов, следует обеспечивать безопасностьзанимающихся с учетом применяемых строительных конструкций и материалов,объемно-планировочных решений зданий, состава и назначения дополнительных групппомещений и т.д. Для этого следует учитывать требования СНиП 21-01, СНиП 2.08.02, ГОСТ12.1.004.

Не допускается проектировать здания IV и V степенейогнестойкости для занятий инвалидов.

Параметры путей эвакуации изфизкультурно-оздоровительных помещений должны соответствовать требованиям,изложенным в СНиП21-01, СНиП35-01 и СНиП2.08.02.

9.2 Площадь физкультурно-спортивных залов должнасоответствовать параметрам, указанным в таблице 1 п. 1.14* СНиП 2.08.02. Если площадь залапревышает установленную в таблице 1, то между зальным и другими помещениямиследует предусматривать противопожарные стены или перегородки 1-го типа и неменее двух эвакуационных выходов.

При применении трансформируемых перегородок в зальныхпомещениях следует предусматривать эвакуационные выходы из каждой разделяемойчасти.

Допускается при соответствующих обоснованиях вместопротивопожарных стен устройство дренчерных завес в две линии на расстоянии 0,5м с интенсивностью орошения не менее 1 л/с на 1 м завесы с учетом требований п.2.19 МГСН4.04.

9.3 Степень огнестойкости зданий сфизкультурно-спортивными помещениями не должна быть ниже степени огнестойкостиздания, к которому оно пристраивается.

При размещении сооружений физкультурно-оздоровительныхучреждений в блоках, пристраиваемых к общеобразовательным школам, необходимоотделить их функционально, а также противопожарными перегородками 1-го типа иперекрытиями 3-го типа. Заполнение проемов в противопожарных преградахвыполняется в соответствии с требованиями СНиП 21-01 и СНиП 2.08.02.

9.4 Конструкции и материалы покрытия пола спортзаладолжны соответствовать по пожарно-техническим характеристикам п. 6.25* СНиП 21-01:

для зала без зрителей - аналогично покрытию пола вобщих коридорах и холлах - В2, РП2, ДЗ, Т2;

для зала, где занимаются инвалиды или есть зрители, -аналогично покрытию пола в вестибюле - Г2, РП2, Д2, Т2.

9.5 Материалы для обшивки (в том числе акустической)стен и потолков в зальных помещениях физкультурно-спортивного назначенияследует принимать со следующими пожарно-техническими характеристиками:

- каркас для подвесных потолков - НГ;

- обрешетка или каркас стен - Г2*;

- облицовка стен и потолков - ГЗ.

9.6 В отделке стен и потолков помещений дляфизкультурно-оздоровительных занятий инвалидов, а также помещений, где могут находитьсядети, следует применять материалы со следующими пожарно-техническимихарактеристиками: Г1, В1, Д2 и Т2.

9.7 Система средств оповещения об опасности должнабыть комплексной и соответствовать СНиП35-01, НПБ104.

10 Внутренняя среда

10.1 Естественное освещение

10.1.1 Спортивные залы должны иметь с учетомтребований СНиП2.08.02 прямое естественное освещение. Расчетная площадь световых проемовопределяется в процентах площади пола помещения по таблице 10.1.

Таблица 10.1

Назначение зального помещения	Площадь световых проемов в процентах площади пола при освещении:
	боковом		верхнем
	одностороннем	двух- и многостороннем	зенитными фонарями	другими видами фонарей
Для спортивных игр	20	17	12	14
Для других видов спорта	17	14	10	12
Примечание - Рассчитанные по таблице площади световых проемов могут быть увеличены в пределах до 5 %.

10.1.2 Число, размеры иразмещение проемов должны обеспечивать равномерность естественного освещения.

Освещение предусматривается, как правило, боковое в однойиз продольных стен зала с размещением низа световых проемов на высоте не менее2 м от пола.

Для обеспечения требуемого уровня освещенности (взависимости от ширины и высоты зала) допускается устраивать окна в другихстенах зала (с размещением низа световых проемов на высоте не менее 4,5 м отпола), а также верхнее освещение или боковое в комбинации с верхним. Световыепроемы верхнего освещения размещаются только над той частью пола зальногопомещения, освещение которой не обеспечивается боковыми световыми проемами.

В залах для спортивных игр размещать световые проемынапротив лицевых линий площадок не рекомендуется.

10.1.3 При размещении низа световых проемов боковогоосвещения по высоте, составляющей не менее ¹/₄ ширинызального помещения, их площадь может быть уменьшена по сравнению с рассчитаннойпо таблице 10.1 на 10 %, так какразмещение световых проемов на возможно большей высоте улучшает качествоосвещенности (кроме того, оно облегчает размещение прикрепляемого к стенамспортивного оборудования).

10.1.4 Ориентацию световых проемов по сторонамгоризонта при одностороннем освещении следует принимать в центральных исеверных районах страны (>45°), как правило, на юго-восток, а в южных районах (<45°) - насеверо-восток. В залах со световыми проемами с двух и более сторон основные(расположенные на высоте 2 м от пола) световые проемы должны быть ориентированыв южных районах на север, а в центральных и северных - на юго-восток.

При вынужденной ориентации световых проемов наюго-запад или запад необходимо предусматривать применение светорассеивающихматериалов для заполнения проемов или, как правило, наружных солнцезащитныхустройств (экранов, козырьков, жалюзи, систем вертикального озеленения),обеспечивающих необходимую защиту от слепящего и теплового воздействиясолнечных лучей. Предохранение от слепящего действия солнечных лучей следуетпредусматривать и в случаях расположения площадок поперек зала для спортивныхигр, при котором оконные проемы оказываются в торцах поля для игры.

10.1.5 Необходимость естественного освещения в другихпомещениях вспомогательного характера принимается по СНиП 2.08.02.

10.2 Акустика

10.2.1 В зальных помещениях с циркульными (купольными,сводчатыми, арочными) покрытиями радиус кривизны должен быть не менее чем в двараза больше высоты помещения для избежания концентрации звуковой энергии ифокусировки звука.

В зальных помещениях без мест для зрителей независимоот формы покрытия при отношении длины помещения к его высоте, составляющемвеличину 5 и менее, акустические устройства могут не предусматриваться.

10.2.2 Для защиты мягкой фактуры звукопоглощающихматериалов от механического повреждения применяются акустически прозрачныеэкраны (перфорированные плиты, отверстия в которых составляют не менее 20 %поверхности, металлические сетки с ячейками 5´5 см и др.).

Таблица 10.2

Материал	Плотность, кг/м3	Рекомендации по применению
Супертонкое щелочное стекловолокно	15-20	Везде
Ультратонкое и супертонкое щелочное стекловолокно	8-10	»
Супертонкое штапельное базальтовое волокно	20-25	»
Холст СТВ	8-10	»
Плиты минераловатные на синтетическом связующем марки ППМ	Не более 150	Кроме залов-катков с искусственным льдом
Плиты минераловатные акустические ПА/С и ПА/О	130

10.2.3 Звукопоглощающиематериалы, рекомендуемые для применения в качестве акустических облицовок,приведены в таблице 10.2. Вспортивных залах, предназначенных для инвалидов, следует предусматриватьзвукопоглощающие акустические потолки, а на стенах залов - обшивку мягкими иупругими материалами на высоту не менее 2 м от пола.

10.2.4 Для занятий слепых не рекомендуютсятрехсекционные залы (например, 45´27 м), так как в них не обеспечивается акустическаяизоляция мест занятий. Для тренировочных занятий лучше использовать залы безтрибун, которые могут привести к потере ориентации при отраженном звуке.

Для занятий людей с полной или частичной потерейзрения не рекомендуется использование отдельных площадок и зон, выгороженных вмногосекционных залах перегородками, не обеспечивающими акустическую изоляцию.

10.2.5 Для слепых звук - источник ориентации.Необходима повышенная звукоизоляция зон активности (залов и других помещений).Рекомендуется использование акустических ориентиров - «звуковых маяков» длявыполнения прыжков и метаний.

10.2.6 Уровень шума от всех возможных источников,достигающий раздевалок, не должен превышать 50 дБА.

11 Инженерное оборудование зданий

11.1 Отопление и вентиляция

11.1.1 Устройство систем отопления и вентиляциинеобходимо предусматривать с учетом требований СНиП 41-01.

За расчетные параметры воздуха в рабочей зоне спортивныхзалов без зрителей принимается температура 15 °С при относительной влажности35-60 %.

В помещениях для физкультурно-оздоровительных занятийрасчетная температура воздуха в холодный период года принимается 18 °С приотносительной влажности 30-60 % и расчетной температуре наружного воздуха попараметрам Б, приведенным в СНиП23-01 (нижний предел относительной влажности приведен для холодного периодагода и приведенной выше температуры). Температура внутри раздевалок должна бытьв пределах 20-25 °С (оптимальная величина 23 °С).

Примечания

1. В помещениях, не указанных в данномпункте, температуру воздуха и кратность воздухообмена принимают по требованиямсоответствующих норм.

2. Расчетная температура воздухаприведена для рабочего времени в холодный период года; в теплый период годатемпература в помещениях принимается в соответствии с требованиями СНиП 41-01.

11.1.2 Выбор системы отопления в этих помещениях(воздушное, водяное и др.) определяется технико-экономическим обоснованием.

Рекомендуемую подвижность воздуха в зонах нахождениязанимающихся в зальных помещениях следует обеспечивать, применяя, как правило,сосредоточенную подачу приточного воздуха. Необходимое количество приточноговоздуха определяют расчетом из условия ассимиляции избытков тепла, однакоприток наружного воздуха не должен быть менее 80 м²/ч на одногозанимающегося в смену.

11.1.3 Рекомендуемые параметры воздуха можнообеспечить системой воздушного отопления, совмещенного с приточной вентиляцией.В этом случае в системе приточной вентиляции необходимо предусматриватьрециркуляцию воздуха. Возможен вариант использования системы водяного отопления(теплоноситель с температурой 150-70 °С) и приточно-вытяжной вентиляции.

11.1.4 В спортивных залах, где предусматриваютсяестественная приточно-вытяжная вентиляция и снижение температуры в нерабочеевремя, систему отопления рекомендуется устраивать из двух раздельных групп нагревательныхприборов: основной, рассчитанной на постоянное поддержание температурывнутреннего воздуха +5 °С, и дополнительной, обеспечивающей доведениевнутренней температуры до расчетной.

11.1.5 Самостоятельные системы приточной и вытяжнойвентиляции предусматриваются для: спортивных залов; душевых, раздевальных длязанимающихся и массажных; служебных помещений для административного иинженерно-технического персонала, инструкторско-тренерского состава, бытовыхпомещений для рабочих; технических помещений.

Спортивные залы без мест для зрителей, имеющие объемне менее 80 м³ на каждого единовременно занимающегося, допускаетсяпроектировать с естественной приточно-вытяжной вентиляцией с обеспечениемоднократного воздухообмена в 1 ч.

11.1.6 Систему вытяжной вентиляции из санитарных узлови курительных допускается объединять с системой вытяжной вентиляции из душевых.

11.1.7 Неорганизованную подачу наружного воздуха вспортивные залы при проектировании естественной приточно-вытяжной вентиляциирекомендуется осуществлять, используя в качестве приточных устройствоткрывающиеся фрамуги в нижней и верхней частях витражей.

11.1.8 Подавать воздух в зал и удалять его следует изверхней зоны. Приточные устройства необходимо размещать преимущественно состороны, противоположной основным световым проемам; вытяжные устройстварекомендуется размещать там же. Приточно-вытяжные устройства можно располагатьи с двух противоположных торцовых стен.

11.1.9 Систему приточно-вытяжной противодымнойвентиляции физкультурно-спортивных залов и помещений следует предусматривать всоответствии с требованиями раздела 8 СНиП 41-01.

11.1.10 В зальных помещениях, выполненных вклеедеревянных конструкциях, при необходимости обеспечения требуемойотносительной влажности в зоне этой конструкции (не менее 45 %) рекомендуетсяустройство увлажнения воздуха в системах приточной общеобменной вентиляции. Вотдельных случаях при отсутствии приточной вентиляции допускается использованиеместных увлажнителей.

11.1.11 Помещения, предназначаемые для оборудования вних приточных систем и установок кондиционирования воздуха, рекомендуетсяразмещать в подвальных или цокольных этажах (на грунте) так, чтобыпротяженность трасс воздуховодов была минимальной. В помещениях,предназначаемых для оборудования приточных систем, допускается устройствовводов теплоносителя, бойлерных и водяных насосных.

11.1.12 Нагревательные приборы следует устанавливатьпреимущественно у наружных ограждений залов в увязке с размещением спортивногооборудования. В помещениях с влажным и мокрым режимами ниши в наружных стенахдля размещения нагревательных приборов не устраиваются.

Нагревательные приборы и трубопроводы в спортивныхзалах не должны, как правило, выступать из плоскости стен в пределах высоты до2 м от пола.

В случаях когда элементы вентиляционных систем(воздуховоды, решетки, а также нагревательные приборы и трубопроводы) выступаютиз плоскости стен или вынужденно устанавливаются на высоте до 2 м от пола, онизакрываются щитами или иными средствами, исключающими ожоги и другие возможныетравмы занимающихся.

11.2 Водопровод и канализация

11.2.1 Здания физкультурно-спортивного назначенияоборудуются системами хозяйственно-питьевого и противопожарного водопровода иканализации, присоединяемыми, как правило, к наружным сетям.

Устройство внутреннего хозяйственно-питьевого ипротивопожарного водопровода и нормы расхода воды в сутки, а также устройствоканализации должны отвечать требованиям СНиП 2.04.01.

Внутренний противопожарный водопровод следуетпредусматривать с учетом требований приложения 7* (обязательного) СНиП 2.08.02.

11.2.2 Вода для хозяйственно-питьевых итехнологических нужд в зданиях спортивных залов должна удовлетворятьтребованиям СанПин2.1.4.1074.

11.2.3 Горячее водоснабжение предусматривается дляобеспечения хозяйственно-бытовых и технологических нужд. Горячая вода должнасоответствовать требованиям СП4723.

Подводка горячей воды предусматривается к душевым,кабинету врача, комнатам медицинской сестры и для оказания первой медицинскойпомощи, бытовым помещениям для рабочих, раздевальным для занимающихся, комнатаминструкторского и тренерского состава, умывальным при санитарных узлах,помещениям для уборочного инвентаря, а также к другим помещениям в соответствиис технологическим заданием.

Желательно, чтобы все души регулировалисьтермостатическими смесителями.

11.2.4 Максимальное секундное водопотреблениепринимается исходя из одновременной работы всех сеток в душевых прираздевальных.

Максимальный секундный сброс воды в канализациюпринимается равным секундному водопотреблению при его величине более 8 л/с, апри меньшем водопотреблении к нему прибавляется максимальный расход однимприбором.

11.2.5 При устройстве автоматического водяногопожаротушения следует руководствоваться требованиями НПБ88 и НПБ110, относя помещения зданий спортивных корпусов к I группе по степениопасности развития пожара.

11.2.6 В санитарных узлах и душевых с количествомприборов свыше трех (унитазов, писсуаров или душевых сеток соответственно)предусматривается установка поливочных кранов диаметром 20 мм с подводкойхолодной и горячей воды.

11.2.7 В душевых при раздевальных для занимающихсятрапы для отвода стоков диаметром 100 мм устраиваются из расчета один трап неболее чем на 3 сетки. В душевых при комнатах инструкторского и тренерского составапри бытовых помещениях для рабочих рекомендуется устанавливать душевые поддоны.

В санитарных узлах при числе приборов более трехустраиваются трапы для отвода стоков диаметром 100 мм.

11.2.8 В санитарных узлах для занимающихся и зрителейустанавливаются напольные керамические унитазы или напольные чаши со смывнымкраном.

11.3 Электроснабжение, электротехнические ислаботочные устройства

11.3.1 При проектировании электрооборудованияспортивных сооружений необходимо руководствоваться требованиями СНиП 23-05, СНиП 3.05.06, другиминормативными документами.

Искусственное освещение предусматривается во всехпомещениях. В зданиях спортивных сооружений в соответствии с требованиями СНиП 23-05предусматривается также эвакуационное освещение.

11.3.2 Уровень освещенности спортивных залов взависимости от назначения по виду (видам) спорта должен приниматься по нормамэлектрического освещения спортивных сооружений. Спектр дополнительногоискусственного освещения рекомендуется приближать к дневному освещению. В таблице 11.1 приведены нормативныепоказатели освещенности для спортивных залов. Освещенность универсальныхспортивных залов принимается по наибольшим из показателей, приведенных втаблице для видов спорта, для которых предназначается сооружение.

Для работы многофункциональных залов желательнообеспечить переключение осветительной системы отдельных зон в пределах 200-600лк (для физкультурно-оздоровительных занятий обычно достаточно 300-400 лк).

Таблица 11.1

Виды спорта, для которых предназначается зал	Наименьшая освещенность, лк	Плоскость или зона, в которой нормируется освещенность
Бадминтон, баскетбол, волейбол, гандбол, теннис	300	Горизонтальная, на поверхности пола
	100	Вертикальная*, на высоту 2 м от пола
Акробатика, гимнастика спортивная и художественная	200	Горизонтальная, на поверхности пола (помоста)
Физкультурно-оздоровительные занятия	150	Горизонтальная, на поверхности пола
Раздевальные спортсменов	150	Горизонтальная, на поверхности пола
Инвентарные	30	Горизонтальная, на поверхности пола
* Вертикальная освещенность обеспечивается в плоскости, проходящей через продольную ось поля для игры, а для баскетбола обеспечивается освещенность поверхности щитов со стороны колец. Примечания 1. При освещении лампами накаливания уровень освещенности может быть снижен на одну ступень. 2. Для соревнований по теннису высокого уровня освещенности корта - до 800 лк.

Уровень среднейгоризонтальной освещенности трибун для зрителей принимать 50 лк. Аварийноеосвещение не должно быть меньше 30 лк.

11.3.3 В случаях когда из спортивного залапредусматриваются передачи цветного телевидения, осветительными установкамиобеспечивается уровень освещенности согласно таблице 11.2.

Таблица 11.2

Освещаемый объект	Наименьшая освещенность, лк	Плоскость или зона, в которой нормируется освещенность
Спортивная арена	1000	Вертикальная, по продольной и поперечной оси арены на высоте 1 м
Трибуна	500	Горизонтальная, на уровне поверхности арены Вертикальная, в направлении телевизионной камеры на высоте 1 м
Примечания 1. Коэффициент запаса осветительных приборов принимается 1:2. Источники света принимаются со сплошным или близким к сплошному спектром излучения с цветовой температурой, как правило, 6400 К. 2. Отношение горизонтальной освещенности спортивной арены к вертикальной принимается не более 3:1. 3. Неравномерность освещенности трибуны (с плавным переходом от одного уровня к другому) допускается не св. 1:3 (в сторону снижения от приведенного в таблице).

Проектированиеосветительных установок осуществляется по заданию на проектирование.Осветительные установки, необходимые для обеспечения освещенности, требуемойпри передачах цветного телевидения, проектируются, как правило, стационарными.Допускаются полустационарные осветительные установки; в этих случаяхпредусматриваются их электрическое подключение, а также специальные элементыдля крепления установок на время ведения телевизионных передач.

11.3.4 Электроприемники спортивных сооружений понадежности электроснабжения относятся к следующим категориям:

в спортивных залах без мест для зрителей или при ихчисле менее 300:

а)    при числезанимающихся 120 чел. и менее в смену все электроприемники III категории;

б)    при числезанимающихся более 120 чел. в смену светильники аварийного и эвакуационногоосвещения, электродвигатели пожарных насосов, автоматическая пожарнаясигнализация и система дымоудаления II категории;

в)    остальныеэлектроприемники III категории;

в спортивных залах, предназначаемых только для занятийс детьми, светильники аварийного и эвакуационного освещения, электродвигатели пожарныхнасосов, автоматическая пожарная сигнализация и система дымоудаления Iкатегории.

Надежность электроснабжения электроприемников крытыхспортивных сооружений с числом мест для зрителей 300 и более определяетсясогласно главе VII-2 ПУЭ.

11.3.5 В качестве источника света для искусственногоосвещения залов рекомендуется применять люминесцентные лампы. Предпочтительноприменение светильников с диффузными рассеивателями. Светильники следуетустанавливать на потолке в линии, как правило, параллельной продольным стенамзала. Управлять освещением следует непосредственно из зала, размещая аппаратыуправления у входных дверей. Управление освещением должно обеспечиватьвозможность отключения ²/₃ светильников основногоосвещения при сохранении равномерности освещения. Для освещения инвентарных призалах рекомендуется использовать светильники с лампами накаливания. Включениеосвещения инвентарной должно осуществляться из зала у входа (проема) винвентарную.

11.3.6 Для освещения залов, как правило, применяютсягазоразрядные лампы с коэффициентом пульсации, принимаемым согласно таблице11.3.

Таблица 11.3

Вид спорта, для которого предназначается зал	Максимально допустимый коэффициент пульсации освещенности, %
Бадминтон, баскетбол, волейбол, гандбол, теннис, теннис настольный	10
Акробатика, бокс, борьба, гимнастика (спортивная и художественная), тяжелая атлетика	20

При необходимости плавногорегулирования светового потока, а также в случаях невозможности илитехнико-экономической нецелесообразности применения газоразрядных источниковсвета допускаются, а при уровнях освещенности менее 30 лк используются, какправило, лампы накаливания.

11.3.7 При применении газоразрядных источников светадопускается управление освещением осуществлять тремя-четырьмя ступенями.

Управление освещением универсальных спортивных заловдолжно предусматривать включение осветительных установок в соответствии странсформацией зала.

11.3.8 Для освещения спортивных залов при высоте зала8 м и менее рекомендуется применять систему верхнебокового освещения сустановкой светильников на боковых стенах и потолке за пределами поля для игры.Наиболее качественной системой освещения для всех видов спорта (за исключениемтенниса) является система комбинированного освещения при соотношенииотраженного и направленного света 3:2, но ее применение является неэкономичным.Поэтому в большинстве случаев рекомендуется установка светильников на потолкезала с обеспечением защитного угла не менее 40° в продольной и поперечнойплоскостях.

При применении осветительных приборов широкогосветораспределения возможно устройство верхнего освещения с установкой ихнепосредственно над полем для игры.

Размещение светильников (за исключением светильниковотраженного света) на стенах в торцах залов, предназначаемых для спортивных игр,не предусматривается.

11.3.9 Безопасную эксплуатацию светильников извукотехнического оборудования при расположении их на высоте от 5 до 8,5 м отпола рекомендуется обеспечивать применением телескопических вышек, а при ихотсутствии устройством переходных мостиков; при высоте размещения оборудованияболее 8,5 м от пола, как правило, - только устройством переходных мостиков.

Переходные мостики должны иметь сплошной настил,ограждение высотой 1,2 м и отбойный брус высотой не менее 0,15 м. В залах дляспортивных игр мостики, располагаемые под потолком, размещаются параллельнопродольной оси поля для игры.

11.3.10 В залах, предназначаемых для спортивных игр смячом, следует предусматривать защиту светильников от повреждения мячом.

11.3.11 Все крепежные детали оборудования,регуляторов, электрических выключателей должны закладываться заподлицо споверхностью стен или заглубляться.

Электрические выключатели, регуляторы осветительнойарматуры в залах, достижимых для инвалидов, должны располагаться на высоте от0,8 до 1,3 м.

11.3.12 В зданиях спортивных залов предусматривают:

- радиофикацию от радиотрансляционной сети населенногопункта;

- телефонизацию от АТС населенного пункта;

- электрочасофикацию (при установке не менее 10электровторичных часов).

Дополнительно по заданию на проектирование могут бытьпредусмотрены:

- оперативно-служебная телефонная связь междупомещениями судейской коллегии и местами нахождения отдельных судейских бригадпри соревнованиях по легкой атлетике, а также с помещением дежурного медицинскогоперсонала;

- установка информационной и регистрирующейаппаратуры;

- местная АТС для связи между отдельными помещениями;

- радио- и телевизионные передачи со спортивногосооружения.

В залах для спортивной и художественной гимнастики,баскетбола, групповых занятий аэробикой и в хореографических классах следуетпредусматривать устройства для музыкального сопровождения для занимающихся илимузыкальных пауз в перерывах.

В раздевальных для занимающихся устанавливаютсязвуковые колонки небольшой мощности (2 Вт) для оповещения о пожаре, о ходесоревнований и своевременного вызова с учетом ГОСТ21786 и ГОСТ 24214.

ПриложениеA

(рекомендуемое)

Табель-экспликацияоборудования и инвентаря в залах спортивных игр



Эксплика­ционный номер	Наименование спортивного оборудования и инвентаря	Единица измерения	Количество оборудования и инвентаря в залах 42´24 м
			Для бадминтона	Для баскетбола	Для волейбола	Для гандбола	Для тенниса
Оборудование с закладными деталями в ограждающих конструкциях
1	Канат для лазания	шт.	4	4	4	2	-
2	Рама наклонная с подвесными мячами (из набора снарядов для развития прыгучести) - см. № 16 А	шт.	2	2	2	1	1
3	Стенка гимнастическая	пролет	30	25	30	15	10
4	Стойка волейбольная с механизмом передвижения сетки	шт.	-	-	6	-	-
5	Стойки теннисные с сеткой	компл.	-	-	-	-	1
6	Щит баскетбольный с кольцом, сеткой и конструкцией крепления:
	щит основной из оргстекла	шт.	-	2	-	-	-
	щит тренировочный из оргстекла или дерева	шт.	2	8	-	-	-
	кольцо	шт.	2	10	-	-	-
	сетка	шт.	2	10	-	-	-
	Конструкция крепления щита:
	пристенная основного	шт.	-	3	-	-	-
	потолочная основного	шт.	-	1	-	-	-
	пристенная тренировочного	шт.	2	6	-	-	-
7	Щит баскетбольный тренировочный (ромбический 2,4´2,4 м)	шт.	-	2	2	-	-
8	Щит тренировочный (3,5´2,5 м)	шт.	-	-	-	2	-
9	Стенка тренировочная	пог.м	-	-	-	-	16-20
10	Фоны из материи размером, м:
	16´3	шт.	-	-	-	-	2
	8´3	шт.	-	-	-	2	-
	5´3	шт.	8-11	-	-	-	-
11	Ворота для гандбола с сеткой и сеткой-гасителем	компл.	-	-	-	2	-
Переносные оборудование и инвентарь
12	Батут	шт.	-	1	1	1	1
13	Ворота для ручного мяча переносные с сеткой	шт.	-	-	-	2	-
14	Вышка судейская	шт.	7	-	3	-	1
15	Конь гимнастический	шт.	-	1	1	-	-
16	Набор снарядов для развития прыгучести в составе: рамы наклонной с подвесными мячами	шт.	См. № 2
	тумбы наклонной (с ограничителем тумбы)	шт.	1	1	1	1	1
	пирамиды прыжковой	шт.	1	1	1	1	1
	перекладины с крюками	шт.	1	1	1	1	1
	реек разновысоких сбивающихся	компл.	1	1	1	1	1
17	Сетка со стойками для игры в бадминтон	компл.	7	-	-	-	-
18	Стойка с обручем и корзиной	компл.	-	1	1	-
19	Стойка для прыжков в высоту с планками	компл.	-	1	1	1	1
20	Стойка для обводки	шт.	-	12	-	12	-
21	Станок для развития кистей рук	шт.	1	1	1	1	1
22	Скамейка гимнастическая	шт.	-	6	8	4	3
Оборудование и инвентарь для соревнований
23	Гонг	шт.	-	1	-	1	-
24	Демонстрационные электроустройства:
	электросчетчик с кнопочным управлением	шт.	1	1	1	1	1
	световые программные часы с убывающим временем	шт.	-	1	-	1	-
	световой тридцатисекундник	шт.	-	1	-	-	-
25	Доска показателей счета	компл.	1	1	1	1	1
26	Приспособление для подъема флага	шт.	1	1	1	1	1
27	Пьедестал	шт.	1	1	1	1	1
28	Счетчик для игры в настольный теннис	компл.	1	-	-	-	-
29	Свисток судейский	шт.	-	2	4	2	-
30	Секундомер	шт.	-	2	1	4	-
31	Указка персональных замечаний	компл.	-	1	-	-	-
32	Флажок судейский	шт.	-	-	4	-	-
33	Флажок судейский настольный	шт.	-	1	-	-	-
34	Электронные часы	шт.	-	2	-	2	-
Примечания 1. В универсальном зале (попеременно используемом для различных видов спортивных игр) при неодинаковом количестве оборудования и инвентаря одного и того же наименования для разных игр следует принимать его наибольшее значение, а при одинаковом количестве - принимать как для одной из игр. Остальные оборудование и инвентарь суммируются. 2. В зале для попеременных занятий по гандболу и теннису тренировочные шиты для гандбола (№ 8) не предусматриваются, а вместо них используется тренировочная стенка для тенниса (№ 9), на которую наносится необходимая разметка щитов. При гладких и обладающих повышенной устойчивостью к ударам мячом стенах зала рекомендуется использовать их поверхность вместо щитов (№ 8) и стенки (№ 9). 3. При попеременных занятиях в одном зале по бадминтону, теннису и гандболу фоны из материи (№ 10) предусматриваются только для одного вида игр; при этом принимается наибольший из требуемых размер фона. 4. Демонстрационные устройства (№ 24) следует, как правило, предусматривать в залах, имеющих стационарные трибуны не менее чем для 600 зрителей; в остальных залах они заменяются шахматными часами и доской показателей счета (№ 25), которые при наличии демонстрационных устройств не предусматриваются. 5. Приспособление для подъема флага (№ 26) и пьедестал (№ 27) предусматриваются, как правило, в залах со стационарными трибунами на 600 и более мест. 6. См. также примечание к приложению Б.

Приложение Б

(рекомендуемое)

Расчет радиуса поворота беговых дорожек и их уклона навиражах

Таблица Б.1-Расчет уклона одноцентрового поворотарасчетной длиной 35 м (к рисунку 12, А)



№ сечения	X (заложение)			Y (высота)
	На четыре отдельные дорожки шириной по 1 м	На четыре отдельные дорожки шириной по 1,25 м	На шесть отдельных дорожек шириной по 1 м	На четыре отдельные дорожки шириной по 1 м	На четыре отдельные дорожки шириной по 1,25 м	На шесть отдельных дорожек шириной по 1 м
0	4999/5000	5999/6000	6999/7000	58/0	70/0	81/0
1	4999/5000	5999/6000	6999/7000	58/3	70/4	81/4
2	4999/5000	5999/6000	6999/7000	64/13	77/16	90/18
3	4999/5000	5999/6000	6999/7000	83/35	100/42	116/49
4	4998/4999	5998/5999	6998/6999	116/72	140/87	163/101
5	4997/4998	5996/5998	6996/6998	168/131	202/157	236/183
6	4994/4995	5993/5995	6992/6994	242/210	291/253	339/295
7	4988/4990	5986/5988	6984/6986	340/314	409/377	477/440
8	4978/4980	5974/5976	6970/6972	463/446	556/535	648/624
9	4961/4972	5954/5967	6946/6961	616/608	740/730	863/851
10	4938/4938	5926/5926	6914/6914	782/782	938/938	1095/1095
11	4910/4907	5892/5889	6874/6870	952/955	1143/1147	1333/1138
12	4875/4874	5851/5849	6826/6824	1109/1115	1331/1138	1553/1561
13	4845/4843	5814/5812	6783/6780	1235/1243	1482/1492	1729/1741
14	4818/4816	5782/5779	6746/6742	1334/1343	1601/1612	1868/1880
15	4796/4794	5756/5753	6715/6712	1411/1420	1694/1704	1976/1988
16	4780/4777	5736/5733	6692/6688	1467/1476	1761/1771	2054/2066
17	4768/4766	5722/5719	6675/6672	1505/1512	1806/1814	2107/2117
18	4761/4759	5713/5711	6665/6663	1528/1532	1834/1839	2140/2145
19	4757/4756	5709/5708	6660/6659	1539/1542	1847/1850	2155/2159
20	4755/4755	5707/5707	6658/6658	1545/1545	1854/1854	2163/2163
Примечания (к таблицам Б.1 и Б.2) 1. Значения Х и Y включают зону безопасности. 2. Над чертой - при уклоне 1:100 к внутренней бровке на прямом отрезке, под чертой - при горизонтальном прямом отрезке. 3. При промежуточных значениях ширины дорожки (от 4 до 6 м) производится соответствующий перерасчет координат Х иY (при неизменной ширине зоны безопасности 1 м).

Таблица Б.2 - Расчет уклона поворота круговой беговойдорожки расчетной длиной 200 м (к рисунку 12, Б)



№ сечения	X (заложение)			Y (высота)
	На четыре отдельные дорожки шириной по 1 м	На четыре отдельные дорожки шириной по 1,25 м	На шесть отдельных дорожек шириной по 1 м	На четыре отдельные дорожки шириной по 1 м	На четыре отдельные дорожки шириной по 1,25 м	На шесть отдельных дорожек шириной по 1 м
0	4999/5000	5999/6000	6999/7000	58/0	70/0	81/0
1	4999/5000	5999/6000	6999/7000	58/3	70/4	81/4
2	4999/5000	5999/6000	6999/7000	62/10	75/12	87/14
3	4999/5000	5999/6000	6999/7000	75/27	91/33	106/38
4	4999/4999	5999/5999	6999/6999	102/58	122/70	143/81
5	4998/4999	5998/5999	6997/6999	144/105	173/126	202/147
6	4996/4997	5995/5996	6994/6996	202/170	242/204	283/238
7	4992/4993	5991/5992	6989/6991	279/253	335/304	391/354
8	4985/4987	5983/5985	6980/6982	378/359	454/431	529/503
9	4975/4976	5970/5971	6965/6966	499/490	599/589	699/687
10	4960/4960	5952/5952	6944/6944	631/631	757/757	883/883
11	4940/4940	5929/5928	6817/6916	768/771	926/925	1075/1079
12	4919/4918	5903/5902	6887/6885	894/901	1073/1081	1252/1261
13	4899/4897	5879/5877	6859/6856	997/1005	1196/1207	1396/1408
14	4882/4880	5859/5857	6835/6833	1078/1086	1294/1304	1509/1521
15	4868/4865	5842/5839	6815/6812	1140/1150	1369/1380	1597/1610
16	4857/4855	5828/5826	6800/6797	1187/1195	1424/1435	1662/1674
17	4849/4847	5819/5817	6789/6786	1218/1225	1462/1470	1705/1715
18	4845/4843	5814/5812	6783/6781	1236/1242	1484/1490	1731/1739
19	4842/4841	5810/5810	6779/6778	1246/1249	1496/1499	1745/1749
20	4840/4840	5809/5809	6777/6777	1252/1252	1502/1502	1753/1753
См. примечания к таблице Б.1.

Таблица Б.З - Протяженность бега по отдельным дорожкам наповороте (вираже)*



Дорожка	Ширина отдельной дорожки, мм	Протяженность бега по одному повороту, мм	Смещение места старта, мм, при числе поворотов на дистанции
			1	2	3
Вторая	1000	38085 67332**	3057 3030	6114 6060	9171 9090
	1150	38545 67789**	3517 3487	7033 6974	10550 10461
	1250	38852 68098**	3824 3795	7647 7586	11471 11380
Третья	1000	41155 70376**	6127 6074	12255 12148	18382 18222
	1150	42078 71290**	7050 6988	14101 13976	21151 20964
	1250	42694 71899**	7666 7597	15332 15194	22998 11792
Четвертая	1000	44235 73424**	9207 9122	18414 18244	27621 27366
	1150	45624 74799**	10596 10497	21192 20994	31789 31491
	1250	46551 75717**	11523 11415	23046 22831	43568 34246
Пятая	1000	47323 76481**	12295 12179	24591 24358	36886 36538
	1150	49179 78318**	14151 14016	28303 28032	42454 42049
Шестая	1000	50418 79545**	15390 15243	30780 30486	46170 45729
* Применительно к параметрам виражей, приведенным на рисунке 5.1, и указанной в настоящей таблице ширине отдельной круговой дорожки. При иных ширине отдельной дорожки (от 1 до 1,25 м), радиусе кривизны поворотов и (или) уклоне виражей необходим соответствующий пересчет. ** Включая всю протяженность обеих переходных кривых. Примечания 1. Над чертой - для одноцентрового поворота, под чертой - для поворота, сопряженного с прямыми отрезками при помощи переходной кривой. 2. Приведенные значения, рассчитанные с большой точностью, округлены до миллиметра. 3. Значение смещения места старта следует откладывать по «линии измерения» соответствующей отдельной дорожки (отступая от ее внутренней бровки на 0,2 м) по направлению бега, считая от продолжения линии старта по первой дорожке.

Приложение В

(рекомендуемое)

Табель основного спортивного оборудования и инвентарязалов для легкой атлетики



№ п.п.	Наименование	Число единиц
1	Барьер легкоатлетический (универсальный)	По 10 на каждую отдельную прямую беговую дорожку
2	Брус деревянный (у обруча для толкания ядра)	1 на место
3	Брус толчковый (с кассетами для пластилина) 2	По 1 компл. на одинарную и по 2 на двойную яму
4	Вышка для стартера или наручный экран4и5	1
5	Вышка финишная (для судей на финише и хронометристов)5, если нет ложи для судей	1
6	Демонстрационная «линейка» для показа хода соревнований по прыжкам в длину и тройным 5	По 1 компл. на каждую яму
7	Диск для метания массой, кг:
	1 и 2	По 5 каждой массы
	1,5	2-3
8	«Желоб» для возврата ядер (переносной)	1 на место
9	Канат для лазания 2	3-4
10	Копье для метания 2 (металлическое) массой, г:
	600	По 5-6 каждой массы
	800
11	Обруч круга для метания диаметром, м:
	2,135 (для толкания ядра)	По 1 на место
	2,5 (для метания диска в сетку)
12	Ограждение сектора для приземления ядра (съемное)2	1 компл. на место
13	Планка для метания копья (в сетку)2	1 на место
14	Планка для прыжков длиной, м:
	4 - для прыжков в высоту	По 5 на место
	4,5 - для прыжков с шестом	По 7 на место
15	Подставка под планки для прыжков 5	По 1 паре на каждое место
16	Подставка под «шпильки» для разметки разбега 4и5	5-6
17	Полочка для гантелей 2, 4, 6	10-12
18	Помост тяжелоатлетический 2иб	1
19	Покрывало для мест приземления прыгунов с шестом	1 на место
20	Поролон листовой (или губчатая резина) для мест приземления в прыжках с шестом и в высоту	По 13,5 м3 (6´3´0,75 м) на место для прыжков в высоту, по 37,5 м3 (5´5´1,5 м) на место для прыжков с шестом
21	Препятствие для бега (стипль-чеза)	2
22	Прибор для измерения длины прыжка 2и5	1 компл. на яму
23	Разметка «метража» на дорожках для разбега при прыжках в длину, тройном и с шестом с № 1 по № 45 (может быть выполнена краской по синтетическому покрытию)5	По 1 компл. на место
24	«Рогулька» для установки планки в прыжках с шестом	По 1 паре на место
25	Секундомер 4:
	Однострелочный	8-10
	Двухстрелочный	3-4
26	Сетка для метания диска и копья в помещении с ограждением места для метания диска (съемная)2	По 1 компл. на место
27	Скамейка гимнастическая 7	15-25
28	Скамейка тяжелоатлетическая б	1
29	Станок для развития кистей рук 2и6	3-4
30	Станок стартовый	10-15
31	Стеллаж для дисков штанг 6	2-3
32	Стенка гимнастическая 2	15-20 пролетов
33	Стойки для приседания со штангой 6	1
34	Стойки для прыжков в высоту	По 1 паре на место
35	Стойки для прыжков с шестом	То же
36	Стойки финишные 2и5	1-2 пары
37	Тесьма (лента) для финиша (белая шириной 1 см) 4и5	20-30 м
38	Трамплин гимнастический	2
39	Тренажер «эспандер грузовой» 2и6	2-3
40	Тумба-стеллаж для ядер (переносная)	2-3 на место
41	Указатель легкоатлетический универсальный 5	40-45
42	Указатель «метража» на финише (с № 1 по № 5) 5	2 компл.
43	Указатель «метража» разметки сектора для приземления ядра 5	1 компл. на место
44	Указатель номера дорожки (с № 1 по № 6) 5	1 компл.
45	Указатель рекордов в толкании ядра, прыжках в длину и тройных 5	1 компл. на место
46	Указатель у толчкового бруса5	По 1 паре на яму
47	Фишки (с номерами) для розыгрыша дорожек (с № 1 по № 6)4и5	2 компл.
48	Флаг секторный (для толкания ядра) 2"5	1 пара на место
49	Флаг судейский 4и5	10-12
50	Хронометр (часы-секундомер) 4	1-2
51	Шаблоны для проверки размеров ядер разной массы 4	1 компл.
52	Шест для прыжков4	6-10
53	«Шпильки» для разметки разбега4и5	100-150
54	Штанга тяжелоатлетическая 6	2-3 компл.
55	Эспандер кистевой 4	20
56	Эспандер плечевой 4	20
57	Ядро для толкания 4 массой, кг:
	4 и 7,257	По 10 каждой массы на место
	3,6 и 6	По 3-4 каждой массы на место
58	Ящик для упора шеста 2	По 1 на место
1 Изготовляется на месте в соответствии с требованиями действующих Правил соревнований по легкой атлетике. 2 Встраивается или прикрепляется к закладным деталям в ограждающих конструкциях. 3 Изготовляется на месте, конструкция согласовывается с заказчиком. 4 Хранится, как правило, в кладовой спортивного инвентаря. 5 Только для соревнований (в учебно-тренировочных сооружениях не предусматривается). 6 Находится в помещении для индивидуальной силовой подготовки. 7 Рекомендуется гимнастические скамьи заменить любыми обыкновенными с высотой расположения сиденья 0,43-0,45 м от пола. Примечание - Применяемые только для соревнований информационная и судейская регистрационная аппаратура, счетные, множительные и пишущие машины в настоящий табель не включены. Также не включены видеомагнитофоны, применяемые как при соревнованиях, так и при учебно-тренировочных занятиях.



Приложение Г

Иллюстрации











































































































Примечание - Расположение мест приземления для прыжковв высоту показано без привязки, так как они могут быть перемещаемы взависимости от конкретных условий тренировок и соревнований.







Примечание - Расположение мест приземления для прыжковв высоту показано без привязки, так как они могут быть перемещаемы взависимости от конкретных условий тренировок и соревнований.































* Суммарное количество мест - на 100 % ЕПСполя для соревнований.





































Ключевые слова: массовые типы физкультурно-спортивныхзалов, залы и вспомогательные помещения, используемые инвалидами, игровые залы,помещения и устройства для судей и прессы, конструктивные решения
