СИСТЕМАНОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ

ФИЗКУЛЬТУРНО-СПОРТИВНЫЕ ЗАЛЫ

PHYSICAL TRAINING AND SPORT HALLS

СП 31-112-2004

Часть 1

Москва

2005

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАНСанкт-Петербургской государственной академией физической культуры им. П.Ф.Лесгафта (СПбГАФК) Росспорта и ФГУП «Научно-проектный институтучебно-воспитательных, торгово-бытовых и досуговых зданий» (Институтобщественных зданий) в рамках выполнения п. 17 мероприятий подпрограммы«Физическое воспитание и оздоровление детей, подростков и молодежи в РоссийскойФедерации (2002- 2005 годы)» федеральной целевой программы«Молодежь России (2001 - 2005 годы)»

2 ВНЕСЕН Санкт-Петербургскойгосударственной академией физической культуры им. П.Ф. Лесгафта

3 ПРЕДСТАВЛЕН Управлениемархитектуры и Управлением стандартизации, технического нормирования исертификации Госстроя России

4 УТВЕРЖДЕН приказами ректораСанкт-Петербургской государственной академии физической культуры им. П.Ф.Лесгафта от 9 февраля 2005 г. № 25 и директора ФГУП «Институт общественныхзданий» от 23 апреля 2004 г. № 11

5 ОДОБРЕН И РЕКОМЕНДОВАН кприменению в качестве нормативного документа в строительстве письмом ГосстрояРоссии 30 апреля 2004 г. ЛБ-322/9 и Федеральным агентством по физической культуре,спорту и туризму приказом № 24 от 26 февраля 2005 г.

6 ВВЕДЕН ВПЕРВЫЕ



Содержание





Введение

Свод правил подготовлен в двух частях:

часть первая включает физкультурно-спортивные залыразмером до 36´18 м, а также залы 42´24 м - для спортивной гимнастики;

часть вторая включает физкультурно-спортивные залы иманежи размером 42´24 м и более, а также залы 36´18 м и более для универсального использования.

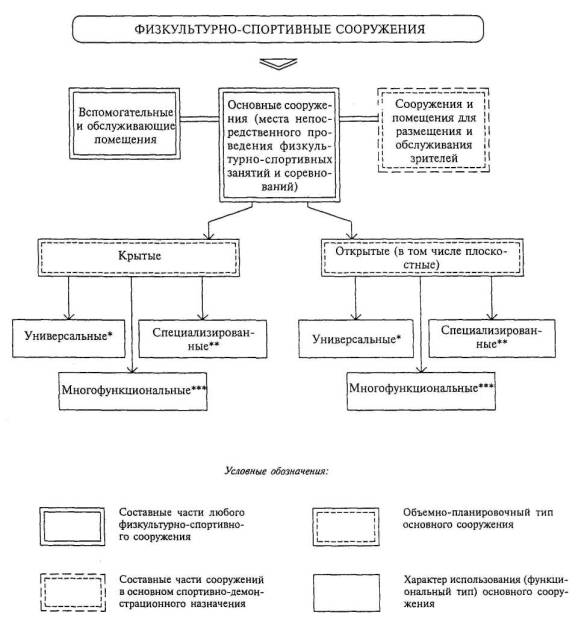

В последние годы в нашей стране развиваются новые видыи формы спортивных, физкультурно-оздоровительных и досуговых занятий, поэтомуфизкультурно-спортивные сооружения (рисунок 1*) стали использоваться всеми возрастными и социальнымигруппами населения - от абсолютно здоровых людей до инвалидов, отпрофессиональных спортсменов до лиц, использующих эти сооружения для досуга.Появилось множество новых форм и видов физкультурно-спортивных занятий,пользующихся спросом у определенной группы населения (аэробика, боулинг, сквош,скалолазание и др.). В соответствии с современными требованиями следуетучитывать новые особенности физкультурно-спортивных сооружений:

- изменение спортивно-технологических параметров местпроведения занятий;

- увеличение доли универсальных, многофункциональныхпомещений и сооружений, обеспечивающих возможность трансформации помещений;

- обеспечение доступности для инвалидов массовыхфизкультурно-спортивных сооружений, включая специальную разметку залов иоборудование санитарно-бытовых помещений;

- расширение состава сооружений за счет помещений дляфизкультурно-оздоровительных и развлекательных видов деятельности.

__________________

* Рисунки 1 – 6.4 приведены в приложении К.

Свод правил разработан в соответствии сГосударственным контрактом с Росспортом № 209 от 10 декабря 2002 г. в рамкахподпрограммы «Физическое воспитание и оздоровление детей, подростков и молодежив Российской Федерации (2002- 2005 годы)», п. 17 «Разработкаархитектурно-планировочных стандартов для их применения при строительствефизкультурно-оздоровительных и спортивных сооружений с учетом обеспечениявозможности их пользования детьми-инвалидами».

Цель разработки - внедрение в проектирование истроительство прогрессивных функциональных и технических решений, а такжесовершенствование процесса проектирования в связи с отсутствием типовогопроектирования.

Настоящий Свод правил выполнен в развитие СНиП 2.08.02-89*«Общественные здания и сооружения» и является документом федерального уровня.Положения Свода правил направлены на создание полноценной архитектурной среды,обеспечивающей реализацию целей и задач, возникающих в процессе организациимассовой спортивной подготовки населения, физкультурно-оздоровительных иреабилитационных занятий для людей различных возрастов, инвалидов и в том числедетей-инвалидов.

В настоящем документе рассматриваются только вопросы,относящиеся к основным функциональным характеристикам и свойствам мест дляфизкультурно-оздоровительных и спортивных занятий и первостепенно необходимыхвспомогательных помещений при них:

-      габариты иразметка мест для занятий, включая размеры зон безопасности;

-      удельныеплощади, показатели единовременной вместимости игровых площадок и мест занятий,минимально необходимые расстояния между ними и внутренними поверхностямиограждающих конструкций;

-      физико-механическиесвойства и фактура внутренних отделочных материалов и также устройств,защищающих от ударных воздействий поверхности стен, потолков, световые проемы иосветительные приборы;

-      основныетребования к физическим параметрам внутренней среды.

В требованиях и рекомендациях по объемно-планировочными инженерно-конструктивным решениям содержатся также основные необходимыесведения по размерным параметрам, инженерному и санитарно-техническомуоборудованию, фактуре, цвету и акустическим свойствам внутренних поверхностейпомещений, учитывающие возможности использования мест для занятий ивспомогательных помещений инвалидами (включая детей и подростков) различныхкатегорий (имеющих поражения органов зрения, слуха, опорно-двигательногоаппарата).

В нормативном документе рассматриваются залы длямассовых видов спорта, не требующих планировочных изменений для занятийинвалидов или требующих лишь дополнения специальным оборудованием.

Графическая часть документа разработана на основеопыта проектирования, практики эксплуатации физкультурно-спортивных сооружений,а также международного опыта.

В тексте и графической части Свода правил частичноиспользованы следующие материалы:

•      ВСН46-86/Госгражданстрой. Спортивные и физкультурно-оздоровительные сооружения.Нормы проектирования. - М.: Стройиздат, 1987.

•      Проектированиеспортивных залов, помещений для физкультурно-оздоровительных занятий и крытыхкатков с искусственным льдом (Справочное пособие к СНиП 2.08.02-89*). - М.:Стройиздат, 1991.

•      Нормалипланировочных элементов жилых и общественных зданий:

Спортивные залы.

Выпуск HP 5.3.3-71. Залы для гимнастики.

Выпуск НП 5.3.4-72. Залы для спортивных игр. - М.:Стройиздат, 1975.

Спортивные залы.

Выпуск HP 5.3.5-76. Залы для учебно-тренировочныхзанятий по боксу, борьбе и тяжелой атлетике. - М.: Стройиздат, 1982.

Выпуск НП 5.3.2-76. Вспомогательные помещенияспортивных сооружений. - М.: Стройиздат, 1976.

•      Рекомендациипо проектированию окружающей среды, зданий и сооружений с учетом потребностейинвалидов и других маломобильных групп населения:

Выпуск 12. Общественные здания и сооружения.Спортивные сооружения. - М.: ГУП ЦПП, 1999.

Выпуск 13. Общественные здания и сооружения.Физкультурно-оздоровительные сооружения. - М.: ГУП ЦПП, 1997.

Пособия к МГСН 4.08-97 Массовые типыфизкультурно-оздоровительных сооружений. Выпуски 2 и 3. - М.: ГУП «НИАЦ», 2003.

Физкультурно-спортивные сооружения/ Под ред. Л.В.Аристовой. - М.: Спорт Академ Пресс, 1999.

Аристова Л.В. Физкультурно-спортивные сооружения дляинвалидов: Учебное пособие. - М.: Советский спорт, 2002.

Правила спортивных игр и состязаний/ Пер. с англ. -М.: ООО «Попурри», 2000.

Правила соревнований по видам спорта (например:Технические правила проведения международных соревнований по легкой атлетике на2004 - 2005 годы. - М: Тера-Спорт, 2004 и др.).

Часть 1Свода правил разработана научно-творческим коллективом под руководством Л.В.Аристовой, профессора СПбГАФК им. П.Ф. Лесгафта.



Авторы СП 31-112-2004(1): ответственные исполнители -Л.В. Аристова (СПбГАФК им. П.Ф. Лесгафта), A.M. Гарнец, Б.П. Анисимов (Институтобщественных зданий), Ю.Г. Жура, Б.А. Арутюнов (Российская ассоциацияспортивных сооружений), Л.Б. Гутман (СПбГАФК им. П.Ф. Лесгафта).

Научный редактор - канд. архитектуры A.M. Гарнец.

Компьютерная графика - К.В. Карпач (ЦНИИЭП жилища),В.Ф. Кротюк (Институт общественных зданий).

1Область применения

1.1 Настоящий Свод правил предназначен дляпроектирования массовых типов физкультурно-спортивных залов, которые безконструктивно-планировочных изменений могут быть доступны также для инвалидов,в том числе для детей-инвалидов, при зафиксированных в задании напроектирование условиях.

1.2 Положения Свода правил распространяются напроектирование новых и реконструируемых физкультурно-спортивных залов для:

- гимнастики спортивной и художественной, акробатики;

- наиболее распространенных спортивных игр (бадминтон,баскетбол, волейбол, теннис, теннис настольный);

- единоборств (бокса, борьбы, тяжелой атлетики);

- общефизической подготовки;

- тренажерной подготовки;

- физкультурно-спортивных развлечений.

1.3 Габариты и разметка игровых площадок и местпроведения соревнований (занятий), параметры зон безопасности (в том числе надигровым полем) установлены правилами проведения соответствующих видовсоревнований и являются обязательными как технологические требования.

Параметры физкультурно-спортивных залов ссопутствующими группами необходимых помещений, приведенные в настоящем Сводеправил, являются функционально-технологической основой составления программыпроектирования спортивных зданий и комплексов, которые следует проектировать посоответствующим строительным нормативным документам (см. рисунок 2).

1.4 Положения документа следует использовать дляопределения единовременной наполняемости залов по пропускной способности местпроведения занятий, а также для расчета оборудования вспомогательных помещений:гардеробных, умывальных, душевых, уборных для занимающихся, инвентарных прифизкультурно-спортивных залах и т.п., дающих возможность полноценногофункционирования физкультурно-спортивных залов.

1.5 Настоящий Свод правил не включает специальные залыдля занятий инвалидов, физкультурные залы образовательных учреждений (детскихдошкольных и общеобразовательных), специализированные залы для занятий детскихспортивных секций, а также зоны залов с местами для зрителей.

1.6 Положения Свода правил распространяются напроектирование физкультурно-спортивных залов, которые могут размещаться как вотдельно стоящих зданиях и в спортивных комплексах, так и при встраивании вдругие сооружения.

1.7. Свод правил содержит рекомендательные положения,нормы и правила. При включении их в задание на проектирование положения данногодокумента становятся обязательными для проектировщиков и экспертирующихорганизаций.

2Нормативные ссылки

В настоящем Своде правил даны ссылки на следующиенормативные документы:

СНиП 21-01-97* Пожарнаябезопасность зданий и сооружений

СНиП 23-05-95* Естественноеи искусственное освещение

СНиП 31-05-2003Общественные здания административного назначения

СНиП35-01-2001 Доступность зданий и сооружений для маломобильных группнаселения

СНиП 41-01-2003 Отопление,вентиляция и кондиционирование

СНиП 2.04.01-85*Внутренний водопровод и канализация зданий

СНиП 2.08.02-89* Общественныездания и сооружения (с изменением № 5)

СНиП 2.09.04-87* Административныеи бытовые здания

СНиП3.05.06-85 Электротехнические устройства

ГОСТ 21786-76 Система «человек - машина».Сигнализаторы звуковые неречевых сообщений

ГОСТ 24214-80 Связь громкоговорящая. Термины иопределения. Общие эргономические требования

ГОСТ 12.1.004-91ССБТ. Пожарная безопасность. Общие требования

СП31-110-2003 Проектирование и монтаж электроустановок жилых и общественныхзданий

СП31-113-2004 Бассейны для плавания

СП35-101-2001 Проектирование зданий и сооружений с учетом доступности длямаломобильных групп населения. Общие положения

СП4723-88 Санитарные правила устройства и эксплуатации системцентрализованного горячего водоснабжения

СанПин2.1.4.1074-01 Питьевая вода. Гигиенические требования к качеству водыцентрализованных систем питьевого водоснабжения. Контроль качества

НПБ88-2001* Установки пожаротушения и сигнализации. Нормы и правилапроектирования

НПБ104-03 Системы оповещения и управления эвакуацией людей при пожарах взданиях и сооружениях

НПБ110-03 Перечень зданий, сооружений, помещений и оборудования, подлежащихзащите автоматическими установками пожаротушения и автоматической пожарнойсигнализации

ПУЭ Правилаустройства электроустановок.

3Основные положения по проектированию

3.1 Строительные размеры, площади и пропускнаяспособность спортивных залов и помещений физкультурно-оздоровительногоназначения должны приниматься в соответствии с правилами проведениясоревнований и положениями по организации учебно-тренировочных занятий. Составыи площади вспомогательных помещений при залах принимаются в соответствии сположениями настоящего Свода правил, СНиП 2.08.02, а также справочныхпособий к нему.

Проектирование залов и вспомогательных помещений,используемых инвалидами, должно производиться с учетом требований СНиП35-01 и СП35-101, а также рекомендаций настоящих норм.

3.2. Строительные размеры в плане и высота помещенийустанавливается в зависимости от вида спортивных занятий (игр) и уровнясоревнований в соответствии с таблицей 3.1.Высота залов указана от пола до потолка или низа выступающих конструкций.

В залах для спортивных игр высота, указанная в таблице 3.1, должна быть выдержана впределах игрового поля. За его пределами допускается плавное уменьшение высоты,но не менее чем до трех метров в пределах общих размеров площадки.

Высоту залов аэробики, хореографии, художественнойгимнастики следует принимать не менее 3,9 м.

3.3. Размеры универсальных спортивных залов(предназначенных для попеременных занятий по различным видам спорта) ипропускная способность принимаются по наибольшему из показателей для этихвидов, приведенных в таблице

Таблица 3.1





3.4 При размещении физкультурно-оздоровительных заловво встроенных в жилые здания помещениях при соответствующемспортивно-технологическом обосновании и соблюдении требований к кратностиобмена и подвижности воздуха в зонах нахождения занимающихся допускается:

уменьшение нормативной высоты залов общефизическойподготовки, включающей элементы игр и гимнастики, от 4,8 до 4,2 м;

уменьшение нормативной высоты залов для занятийритмической и женской оздоровительной гимнастикой, хореографией, атлетическойгимнастикой, индивидуальной аэробикой с использованием тренажерной техники,шейпинга, элементов борьбы и восточных единоборств, помещений тренажернойтехники, помещений индивидуальной силовой подготовки может быть с 3,9 м довысоты жилого этажа;

устройство залов в помещениях нестандартных габаритов;

размещение помещений тренажерной техники, помещенийдля игры в настольный теннис, залов атлетической гимнастики с устройствомпромежуточных опор.

3.5 Высота вспомогательных помещений (от пола допотолка) принимается, как правило, 3,0 м. В зависимости отархитектурно-планировочного и конструктивного решения и технологическихтребований, а также при размещении вспомогательных помещений в подтрибунномпространстве высоту помещений возможно снижать, но не более (в чистоте, до низавыступающих конструкций):

в гардеробных верхней и домашней одежды (за барьером)- 2,1 м;

в помещениях для судей и прессы - 2,4 м;

в остальных помещениях (кроме вестибюля) - 2,7 м.

3.6 Высота технических помещений принимается взависимости от применяемого оборудования, а складских помещений и кладовых - отразмеров и способов хранения складируемых предметов. Высоту складских помещенийдля хранения трансформируемых мест партера рекомендуется принимать не менее 3м.

3.7 Залы для тяжелой атлетики, а также помещения дляиндивидуальной силовой подготовки рекомендуется размещать на первом этаже.

Залы для гимнастики размещаются, как правило, напервом этаже здания с устройством пола по грунту. При необходимости размещенияна втором (и выше) этаже или над подвалом следует предусматривать такуюконструкцию перекрытия, которая позволяла бы устраивать в зале ямы подснарядами. В исключительных случаях (например, при реконструкции зданий) ямыможно не устраивать.

Залы для спортивных игр, бокса, борьбы, общейфизической подготовки (ОФП), аэробики и помещения для тренажеров допускаетсяразмещать на любом этаже здания.

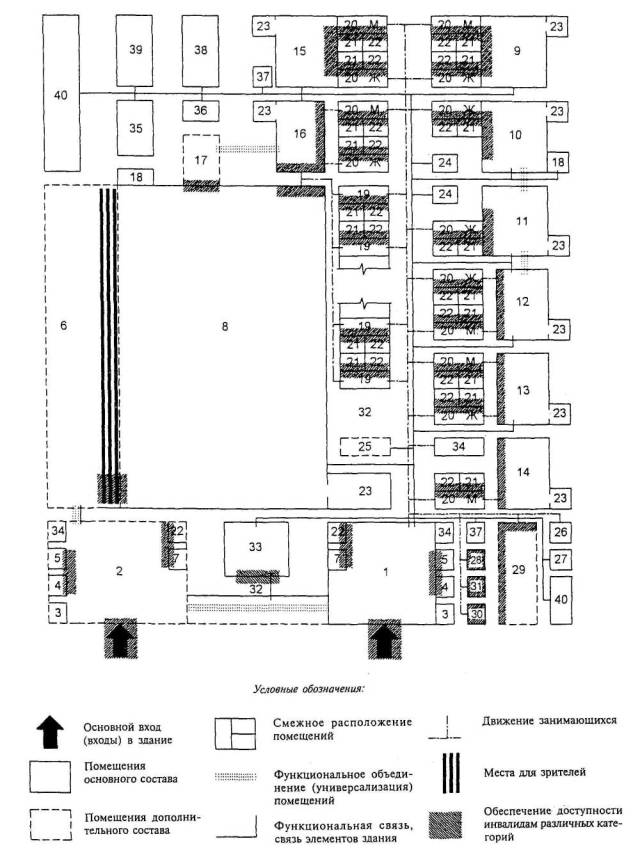

3.8 Инвентарные при спортивных залах должнырасполагаться смежно с этими залами и сообщаться с ними через проемы. Полинвентарной устраивается на одной отметке с полом зала без порога.

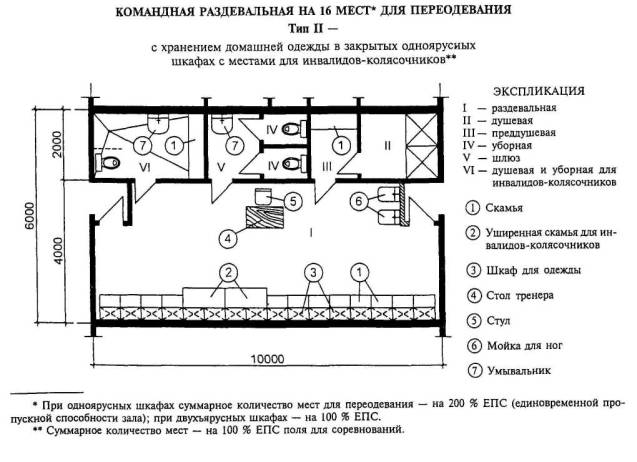

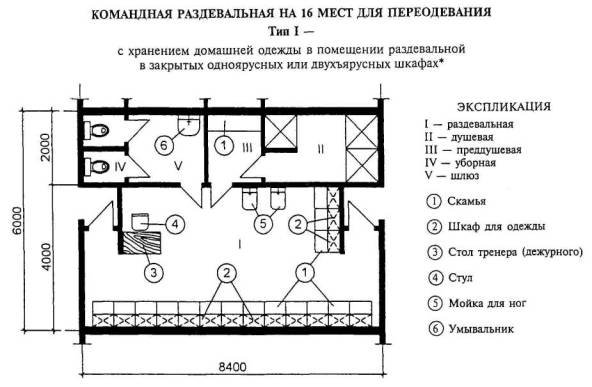

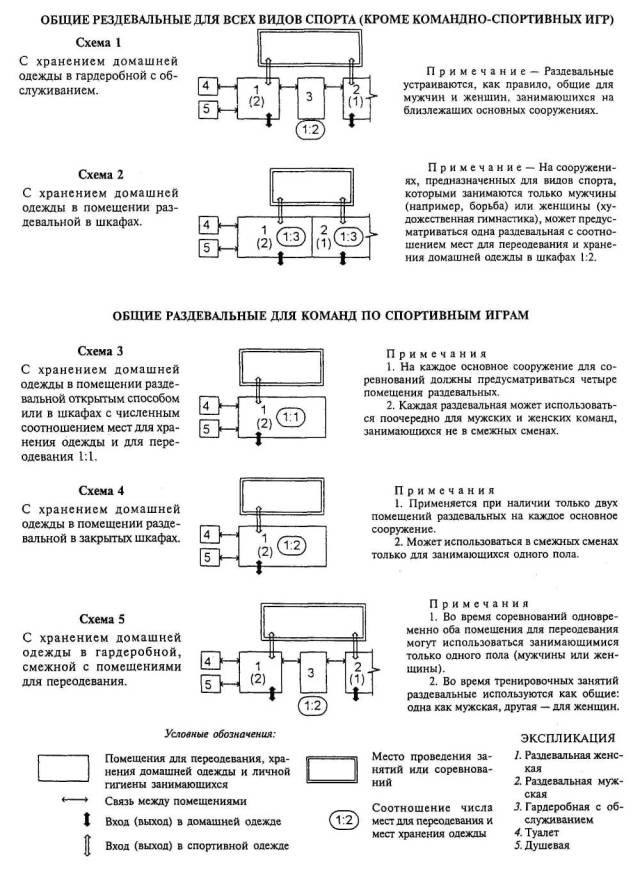

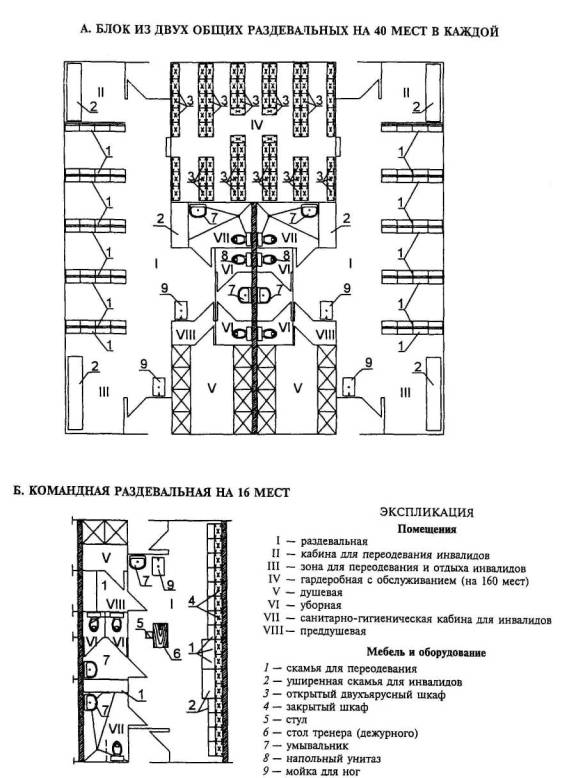

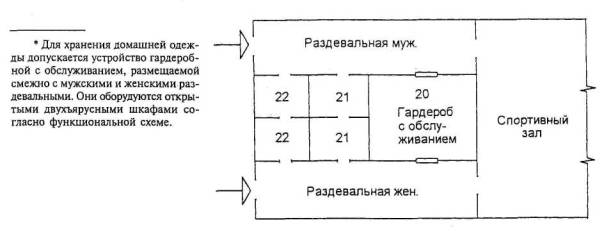

3.9 Раздевальные для занимающихся должны, как правило,непосредственно примыкать к спортивному залу. Допускается сообщение между нимичерез коридор или по лестнице, которые предназначаются только для перемещенияспортсменов.

3.10 Помещения, используемые инвалидами, рекомендуетсяразмещать на одной отметке на уровне первого этажа. Другие варианты размещениядопускаются при наличии специально оборудованных лифтов, лестничныхподъемников, пандусов. Тип и габариты лифтов следует определять в соответствиисо СНиП35-01.

3.11 Проектирование универсальных залов дляучебно-тренировочных занятий по спортивной гимнастике попеременно соспортивными играми не рекомендуется. При необходимости такого сочетания длявольных гимнастических упражнений вместо настила предусматривается ковер,гимнастические стенки устанавливаются в основном на продольных стенах зала,число канатов для лазания, предусматриваемых как для гимнастов, так и дляигровиков, не суммируется и они устанавливаются в одном и том же месте, батут(переносной, складной) предусматривается напольным (а не в яме), а зеркала либоне предусматриваются вообще, либо надежно защищаются от удара мяча.

3.12 В спортивных залах и помещениях дляучебно-тренировочных занятий, встроенных в здания другого назначения или вподтрибунное пространство или собираемых из легких металлических конструкций,допускается наличие колонн, если в соответствии с расстановкой технологическогооборудования и разметкой они оказываются в нерабочих зонах, и при соблюдениизон безопасности.

3.13 В состав физкультурно-оздоровительных сооружениймогут быть также включены залы, используемые в том числе для игр инвалидов(подраздел 4.5).

Здания физкультурно-оздоровительного назначения,включающие залы, рассчитанные на занятия инвалидов, следует проектировать сучетом использования инвалидами следующих групп помещений: входная группа,помещения санитарно-гигиенического назначения, в том числе раздевальные,душевые, сауна, массажная, места отдыха, стойки буфетов, помещения медицинскогоназначения, административные помещения, помещения методического назначения.

3.14 В спортивном корпусе с залом для тенниса причисле площадок в нем две и более следует предусматривать помещение размером 18´12 м, высотой 6 м с тренировочной стенкой высотой неменее 3 м. Пропускная способность помещения - 4 чел. в смену.

3.15 Площадь инструкторских определяется численностьютренерского состава на основании штатного расписания или заданием напроектирование и в соответствии с разделом 5.

3.16 Состав служебных помещений административного иинженерно-технического персонала и бытовых помещений рабочих рекомендуетсяопределять заданием на проектирование или проектом в соответствии счисленностью и составом служащих и рабочих.

3.17 Состав технических помещений определяетсязаданием на проектирование или проектом с учетом инженерного оснащениясооружений и действующих норм расчета их площади.

3.18 Ширина лестничных маршей и пандусов, параметрылестничных площадок, требования к ограждениям и поручням принимаются с учетомтребований СНиП2.08.02 и СНиП35-01.

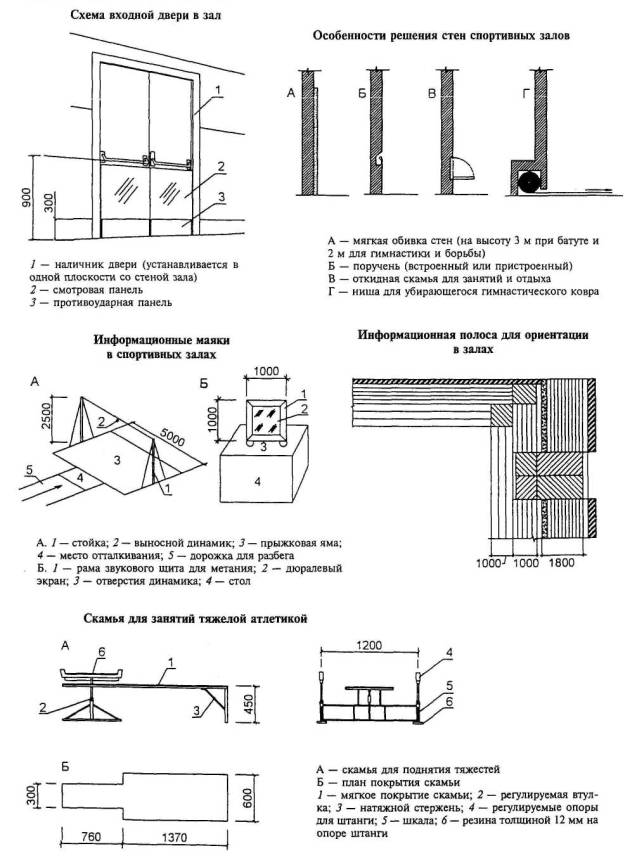

3.19 Стены и потолки спортивных залов окрашивают всветлые тона. Стены и двери должны быть гладкими и предусматривать возможностьвлажной уборки.

В залах для спортивных игр поверхность и окраска стени потолков должны быть устойчивыми к ударам мяча. Допускается отделка стеноблицовочным кирпичом с расшивкой швов вовнутрь.

4Объемно-планировочные решения залов

4.1 Залы для гимнастики и акробатики

4.1.1 Для занятий спортивной и художественнойгимнастикой и акробатикой наиболее рациональны размеры залов 24´12, 30´18, 36´18 м, а для крупных соревнований возможны залы 42´24 м. Эти залы предназначаются для использованиямужскими, женскими или смешанными по полу группами спортсменов.

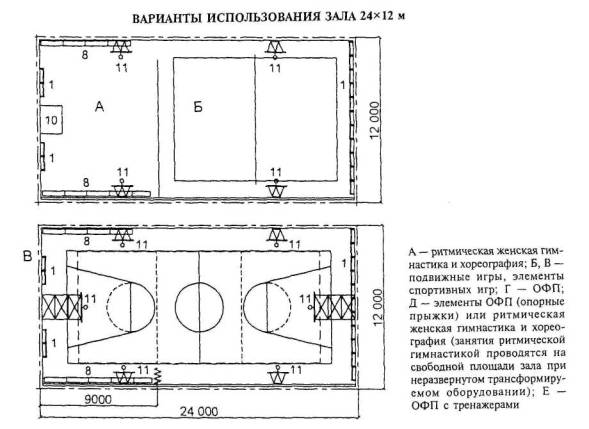

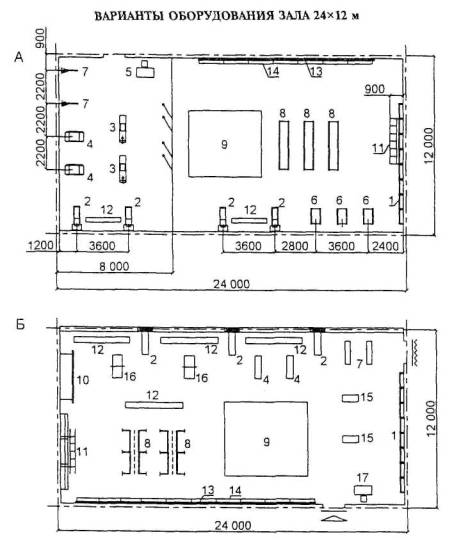

В зале 24´12 м возможны только попеременные занятия мужских илиженских групп, использовать его для спортсменов I разряда и более высокойквалификации не рекомендуется, так как размер ковра для вольных упражненийуменьшен до 10´10 м, сокращены длина разбега при опорных прыжках (до16 м), а также зоны безопасности вокруг отдельных снарядов и между ними; крометого, оборудование, необходимое для занятий групп одного пола, в зале неразмещается и его можно устанавливать только попеременно.

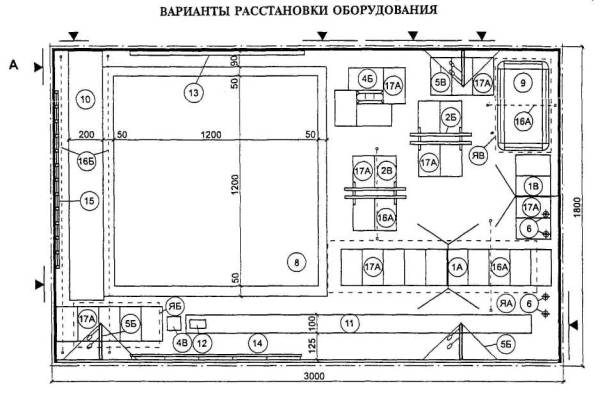

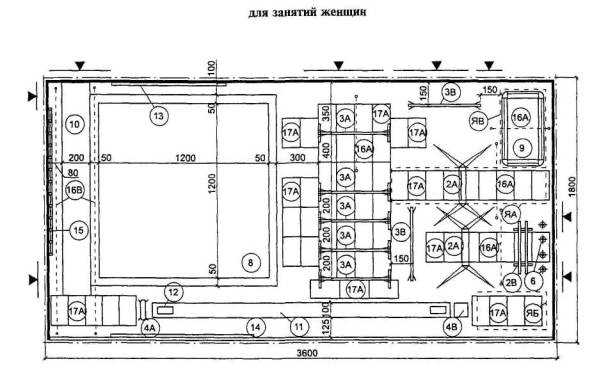

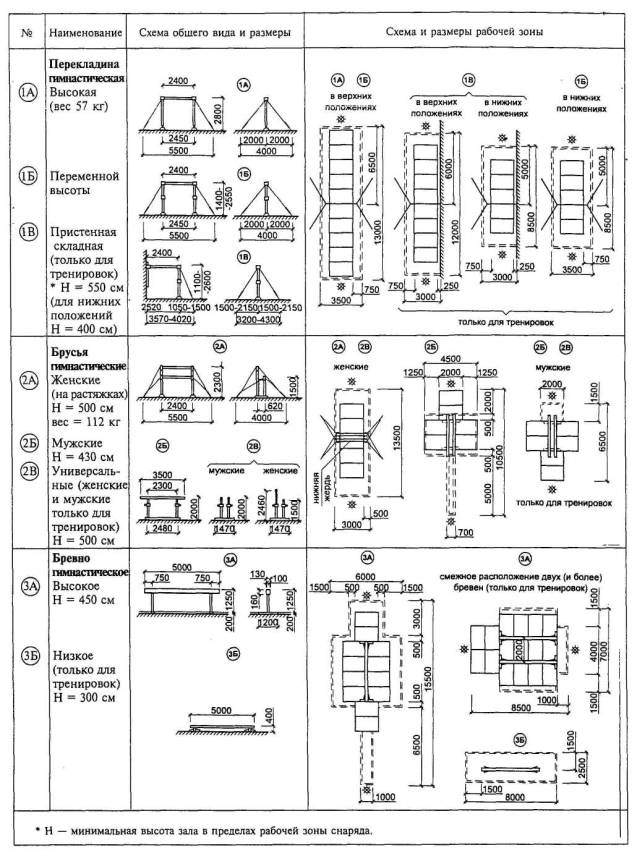

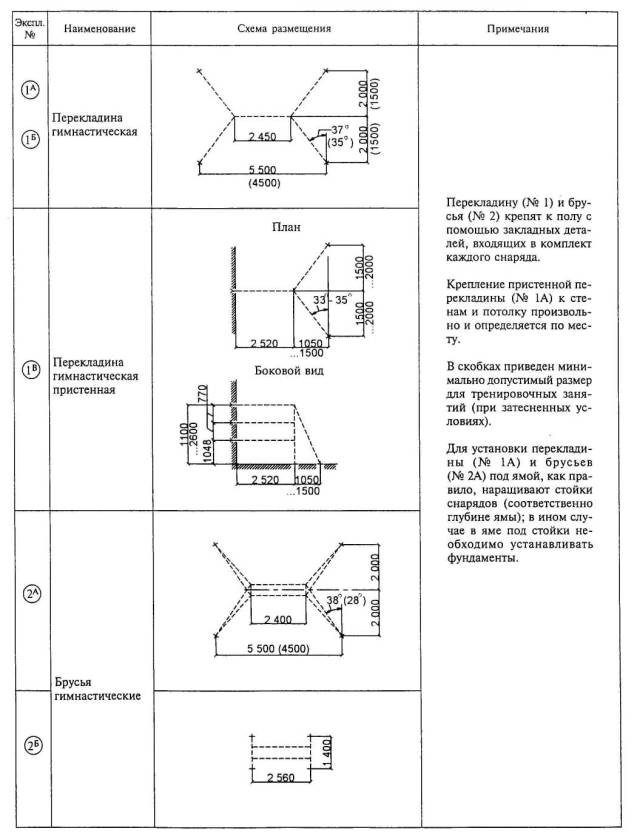

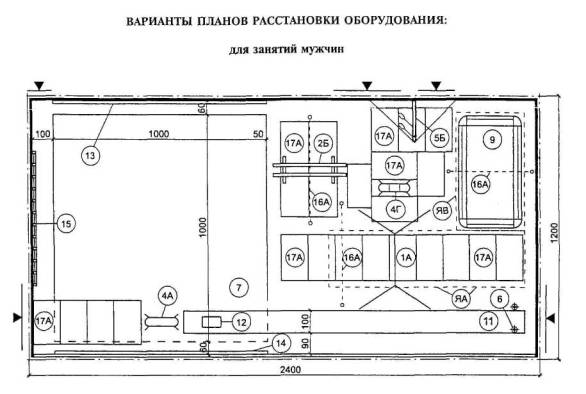

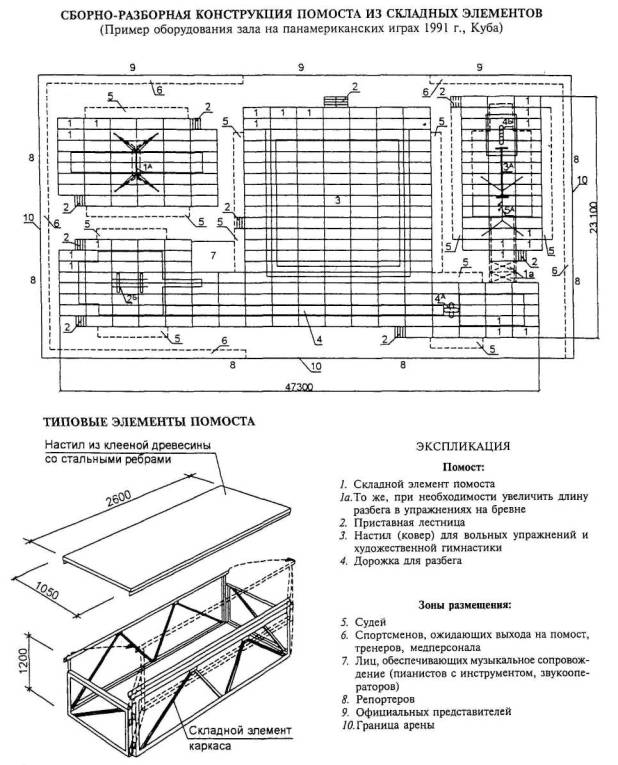

Планы размещения спортивного оборудования приводятся вразличных вариантах их использования (для занятий мужских, женских и смешанныхгрупп) на рисунках 4.1 - 4.13.

Все указанные на рисунках залы обеспечиваютиспользование их также для учебно-тренировочных занятий и соревнований похудожественной гимнастике и акробатике (попеременно).

4.1.2 Следует стремиться к такому размещениюгимнастических снарядов, чтобы свести к минимуму трансформацию при переменесостава занимающихся. Возможность проведения в каждом из залов всех вариантовзанятий (мужских, женских или смешанных по полу групп) рекомендуетсяобеспечивать установкой всех закладных деталей, предусмотренных для заладанного размера. Габаритные схемы и спецификация оборудования и инвентаря, атакже его установки даются на рисунках 4.10- 4.13. Табель-экспликациюоборудования и инвентаря см. в приложенияхА и Б.

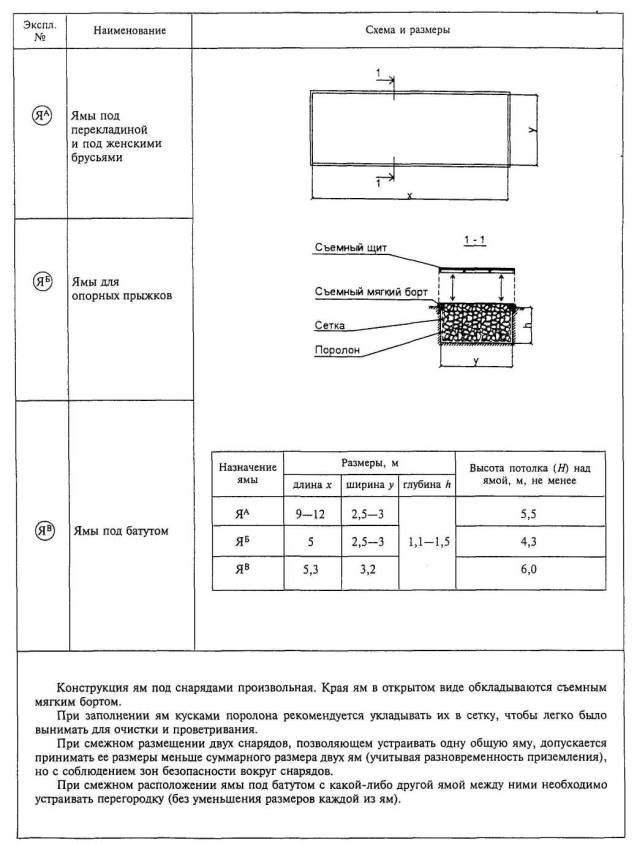

4.1.3 Характерной особенностью залов для гимнастики иакробатики (для учебно-тренировочных занятий) является наличие заполненныхобрезками поролона ям, размещаемых в местах возможного падения спортсмена привыполнении упражнений (рисунок 4.14).

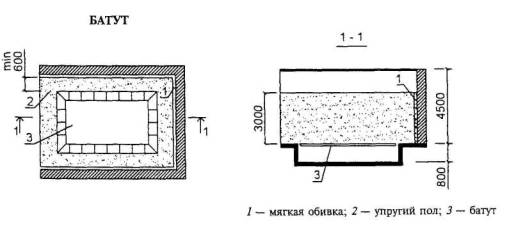

Ямы могут устраиваться также для размещения в нихбатутов с расположением их рабочей поверхности заподлицо с полом зала, чтопредпочтительнее для страхующего и тренера.

4.1.4 В связи с наличием ям для приземления присоскоке залы для спортивной гимнастики и акробатики не должны располагаться наперекрытии над другими помещениями. Ямы под батутами и для приземленияустраивают глубиной 1,1 - 1,5 м. При этом ямы для приземления оборудуютсъемными мягкими бортами, съемными крышками и заполняют упругим материалом(обычно кусками поролона), укладываемым с отрывом от пола ямы (дляестественного проветривания) по сетке или решетке.

4.1.5 Для страховки спортсменов, выполняющих(разучивающих) травмоопасные упражнения, устраиваются лонжи с потолочнойподвеской. Устройство конструкций подвески, как правило, осуществляется поиндивидуальным проектам в зависимости от размеров и конструктивных особенностейздания.

Рекомендуется высота зала 6 м до низа выступающихконструкций. Меньшая высота не позволяет крепить подвесное оборудование(кольца, канаты) на требуемой высоте, а большая осложнит крепление этихснарядов на нужной высоте.

4.2 Залы для спортивных игр

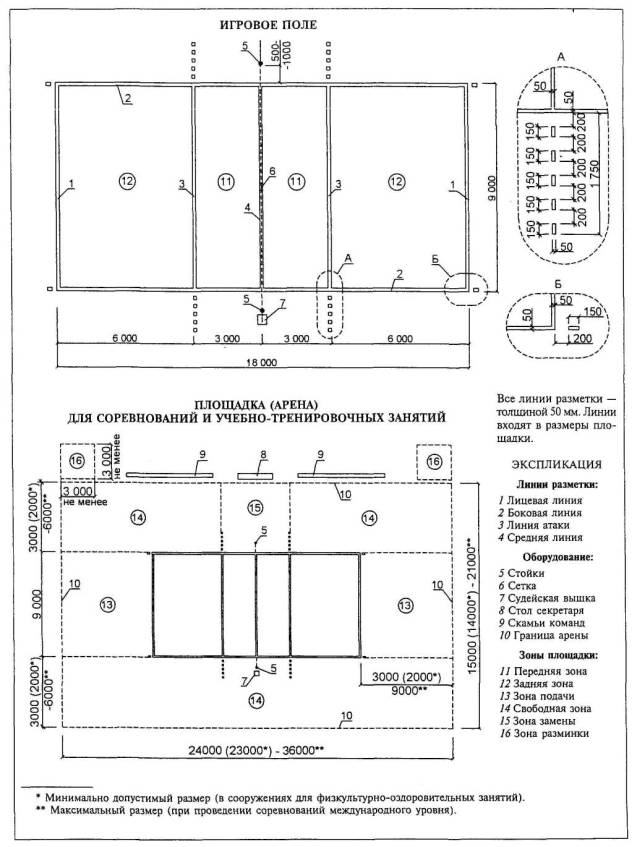

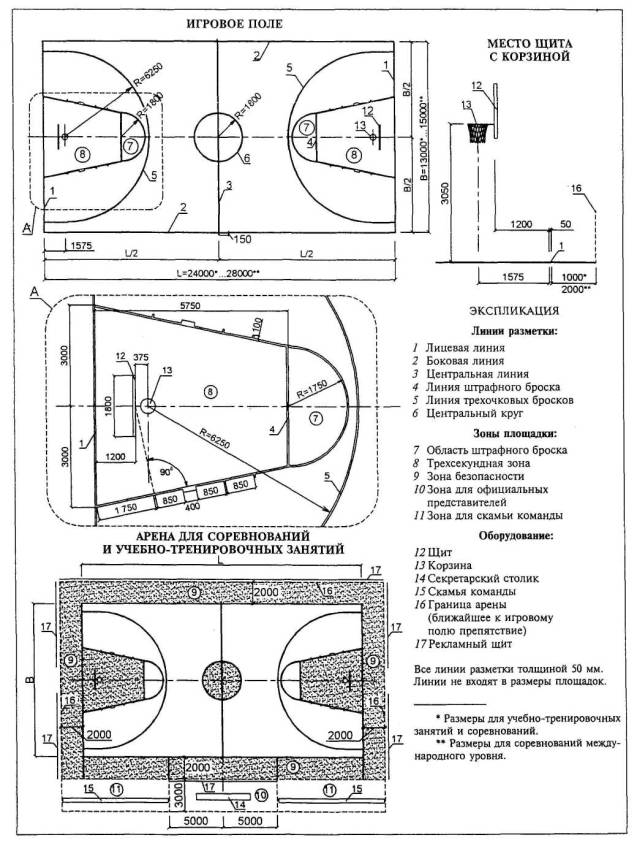

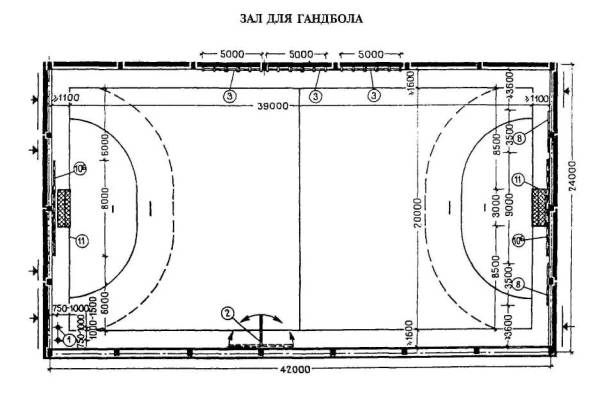

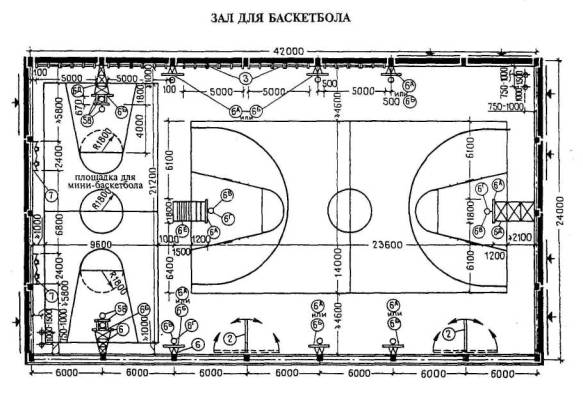

4.2.1 Размеры игровых площадок и их разметку следуетпринимать в соответствии с правилами соревнований. Планировки даны на рисунках 4.15 - 4.21.

4.2.2 Специализированные залы для ручных спортивныхигр (бадминтон, баскетбол, волейбол, гандбол, теннис, настольный теннис) могутпредназначаться как для одного вида спорта, так и для нескольких из этих видовпри условии, что внутренние габариты залов соответствуют размерам площадок,требуемым правилами по игровым видам спорта. При этом в залах, где проводятсяучебно-тренировочные занятия, должен также размещаться определенный комплектстационарного и трансформируемого вспомогательного оборудования для такихзанятий.

4.2.3 Наиболее распространены залы: 30´18 м для волейбола, баскетбола и бадминтона (рисунки 4.22 - 4.24); 36´18 м (рисунки 4.25- 4.27), в котором можнозаниматься также и теннисом (рисунок 4.28,Б).

Варианты использования для различных видов спортивныхигр залов, имеющих наиболее распространенные строительные размеры, а также ихрасчетная пропускная способность приведены в таблице 4.1.

Таблица 4.1

Размеры зала, м			Варианты использования зала	Расчетная пропускная способность, чел/ смену
Длина	Ширина	Наименьшая высота до низа выступающих конструкций
(в осях ограждающих конструкций)
30	18	7	Для бадминтона	32
			Для баскетбола	24
		8	Для волейбола	32
36	18	7	Для бадминтона	40
			Для баскетбола	30
		8	Для волейбола	40
			Для тенниса	16
Примечание - При проектировании зала для попеременных занятий по различным видам игр следует принимать наибольшие для данного зала высоту и расчетную пропускную способность.





Габаритные схемы и спецификацию оборудования иинвентаря, а также его установки даются на рисунках 4.29 - 4.30.Табель-экспликацию оборудования и инвентаря см. в приложениях В и Г.

4.2.4 При одновременном размещении в зале несколькихплощадок для одного вида спортивной игры количество инвентаря не увеличиваетсяпропорционально числу площадок, а принимается применительно к табелю на однуплощадку исходя из общей площади зала и его пропускной способности (поуказанному принципу принят табель для залов 30´18 и 36´18 м). Так же в каждом отдельном случае определяетсяколичество оборудования и инвентаря для залов, площадь которых превышаетразмеры площадки.

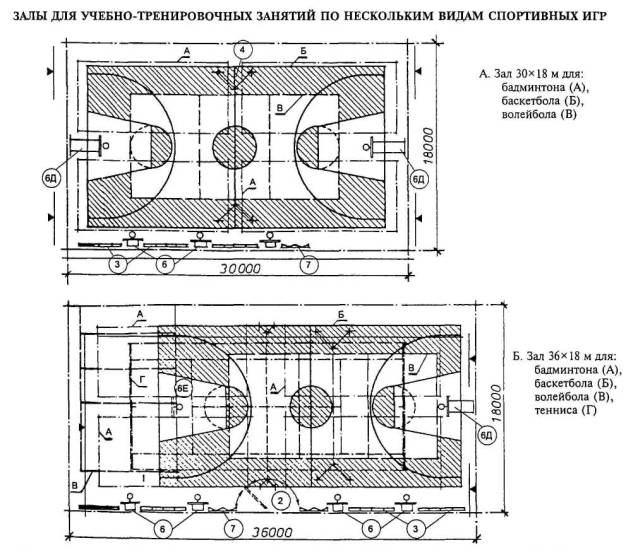

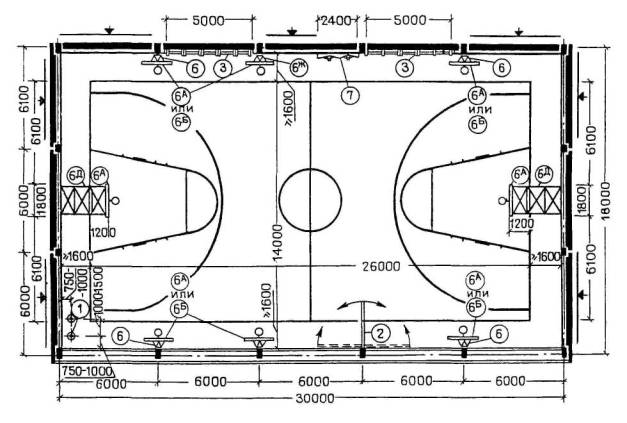

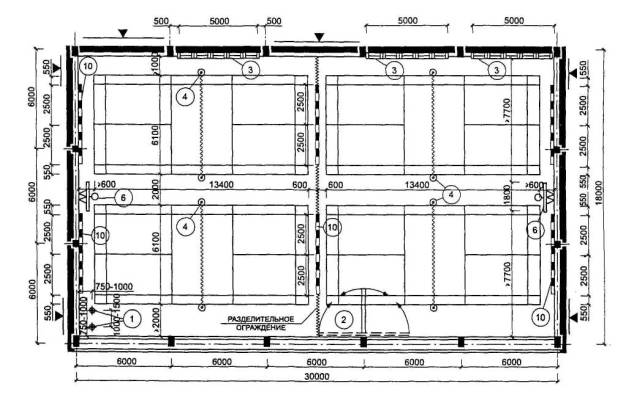

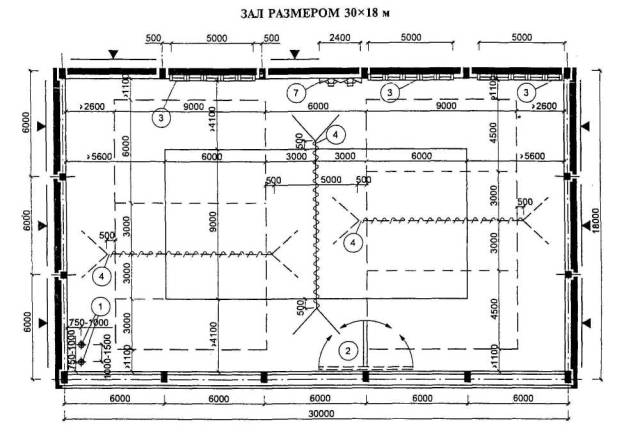

4.2.5 В зале 30´18 м (рисунок 4.28,А),если он предназначен и для баскетбола, и для бадминтона, устанавливаютсяосновные баскетбольные щиты с соответствующим креплением, а тренировочные щитыне предусматриваются.

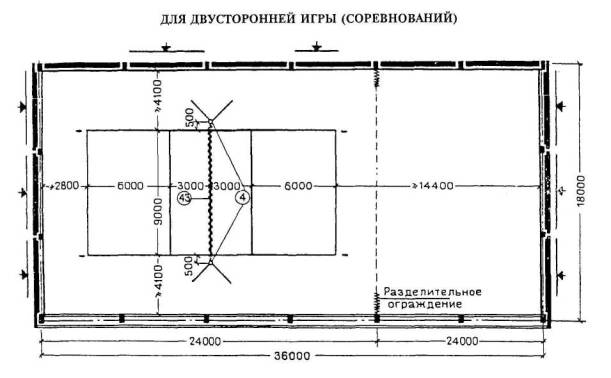

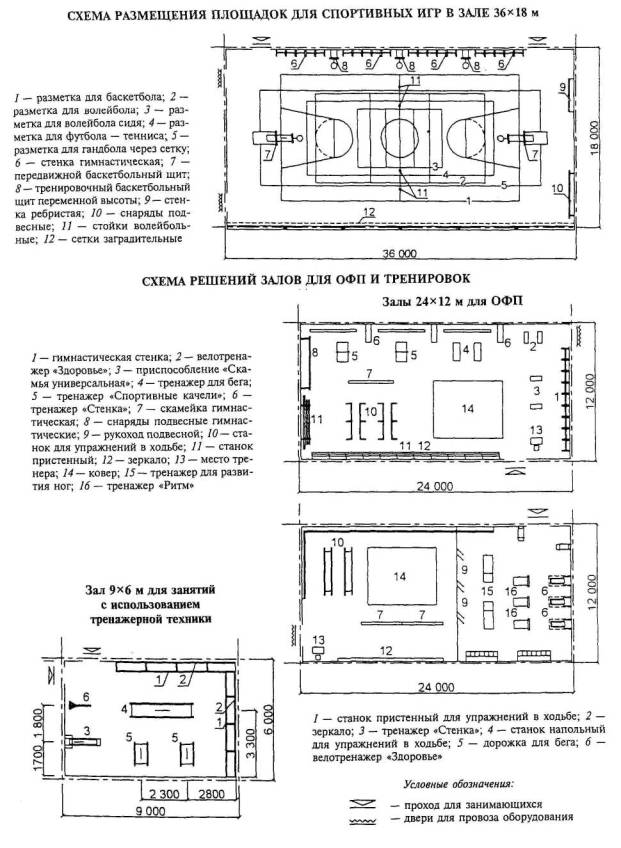

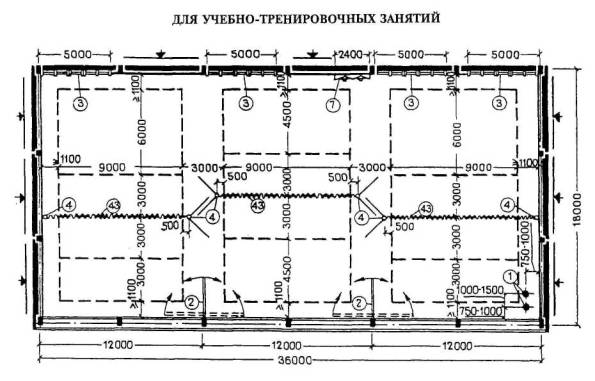

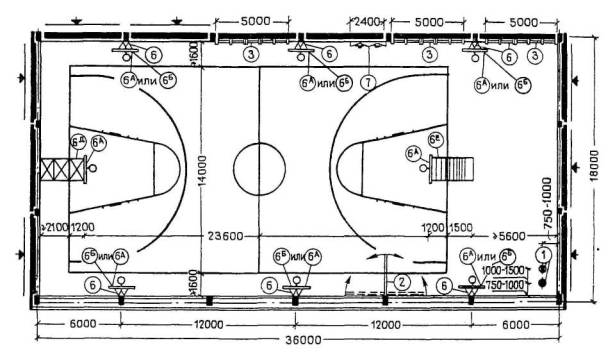

В зале 36´18 м для учебно-тренировочных занятий (рисунок 4.25) в связи с небольшим расстояниемот боковых линий учебных площадок для волейбола до торцевой стены зала стойкиустанавливают не на растяжках, а прикрепляют непосредственно к стене и притрансформации не убирают.

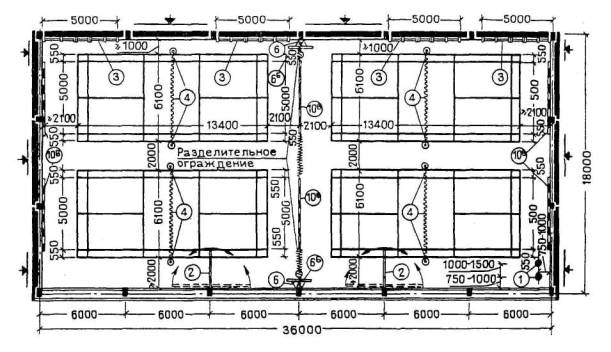

В залах 36´18 м (рисунок 4.28),специализированных только для тенниса, тренировочную стенку рекомендуетсяразмещать по обеим торцевым стенам зала, кроме того, в зале для тенниса всепролеты гимнастической стенки следует располагать вместе - на серединепродольной стены зала.

4.2.6 Гимнастические стенки, тренировочные щиты дляручного мяча, стенки для тенниса и ромбические щиты при размещении их попродольным стенам зала необходимо располагать на стенах, не имеющих оконныхпроемов, или с проемами, низ которых расположен на высоте не менее 4,5 м отпола.

4.2.7 При размещении в зале нескольких площадок междуними следует, как правило, предусматривать съемные (раздвижные) разделительныеустройства произвольной конструкции для задержки мяча. Разделительныеустройства, а также переносные барьеры для площадок настольного тенниса невключены в табель-экспликацию оборудования и инвентаря.

4.2.8 Для бадминтона и тенниса в торцах полей для игрыдолжны предусматриваться фоны из материи темного цвета. Кроме того, для теннисапредусматривается тренировочная (отбойная) стенка высотой 3 м, а для гандбола -тренировочный настенный щит высотой 2,5 м и шириной 3,5 м.

4.2.9 Места для зрителей, стационарные или временные,нужно располагать так, чтобы расстояние от боковых и лицевых (задних) линийразметки поля для игры до первого ряда зрителей было бы не менее 3 м дляволейбола и не менее 2 м для бадминтона, баскетбола и ручного мяча. На площадкахдля тенниса расстояние до зрителей от задних линий разметки поля для игрыдолжно быть не менее 6 м, а от боковых - не менее 3,5 м, а при соревнованияхвысокого масштаба - соответственно не менее 8 и 4,5 м.

В целях более рационального размещения таких мест попериметру площадки рекомендуется в зале 36´18 м дополнительно предусматривать разметку однойплощадки для соревнований по волейболу и одной - по бадминтону (в центре залапо его продольной оси).

4.2.10 При проектировании залов с балконами для зрителейниз конструкции балконов должен быть на отметке не менее 3,7 м от поверхностипола зала; в этом случае крепить баскетбольные щиты нужно к конструкциибалкона.

В залах 30´18 и 36´18м балкон рекомендуется предусматривать только уодной из продольных стен зала; при этом площадку для волейбола следует сдвигатьк противоположной стене, но так, чтобы боковая линия разметки поля для игрыбыла бы в 2 - 3 м от нее.

4.2.11 В залах рекомендуется принимать следующие цветаразметки площадок:

при одной или нескольких не перекрывающих друг другаразметках площадок - белый цвет;

при двух перекрывающих друг друга разметках площадок -белый и оранжевый цвета;

при трех перекрывающих друг друга разметках площадок -белый, оранжевый и черный цвета.

При большом количестве перекрывающих друг другаразметок они должны контрастировать между собой, четко выделяться на фоне пола,в зависимости от цвета которого возможны отклонения от указанных вышерекомендаций. На площадках для баскетбола площадь трехсекундной зоны, а также площадьцентрального круга окрашиваются в цвет, контрастирующий с цветом пола иразметочных линий.

В залах 30´18 и 36´18 м предусматривается дополнительная разметкапунктирными линиями учебных площадок уменьшенных размеров для отработкиотдельных элементов игры в волейбол.

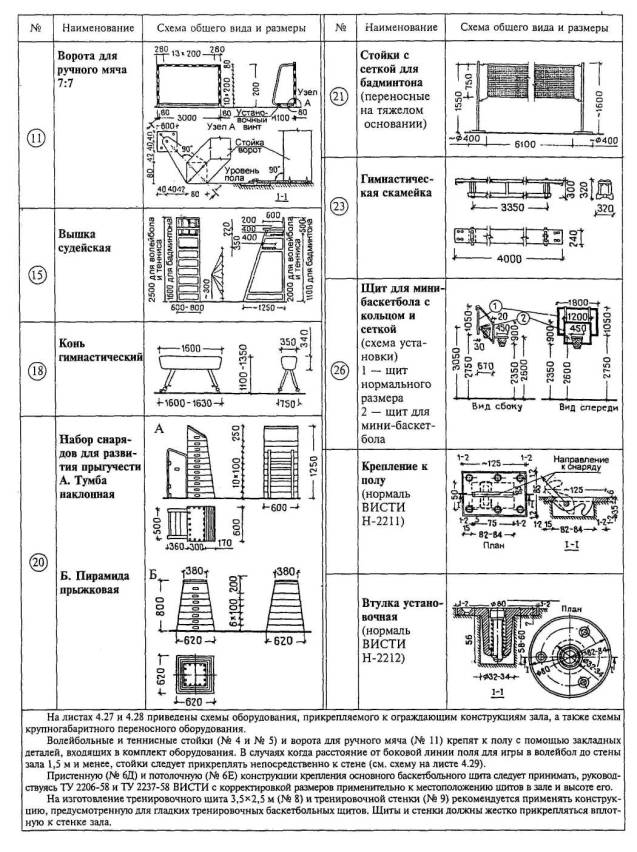

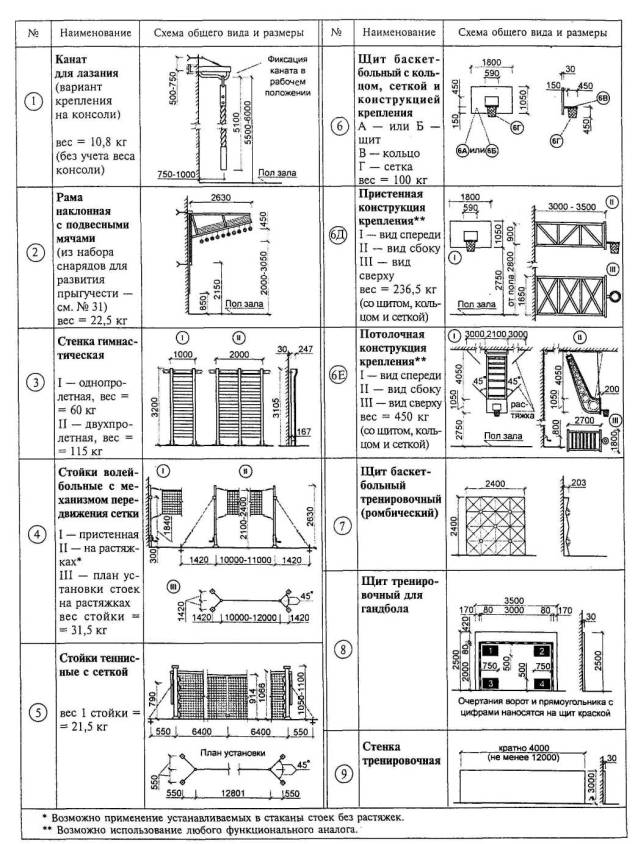

4.2.12 Габаритные схемы оборудования даны на рисунках 4.29 - 4.30, спецификация оборудования и инвентаря - в приложениях В - Г.

4.3 Залы для бокса, борьбы и тяжелой атлетики

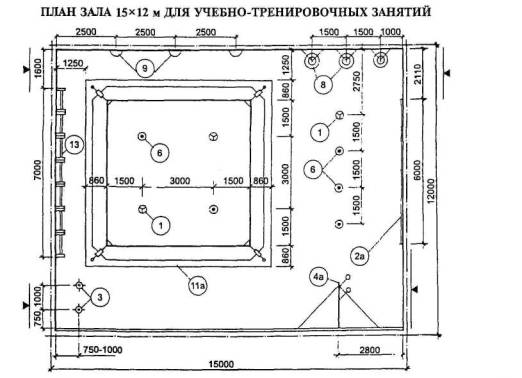

4.3.1 Залы для учебно-тренировочных занятий по боксу,борьбе и тяжелой атлетике целесообразно проектировать в составе многозальныхспортивных корпусов или других общественных зданий (клубов, домов культуры ит.п.). Размеры и пропускную способность залов см. в таблице 3.1.

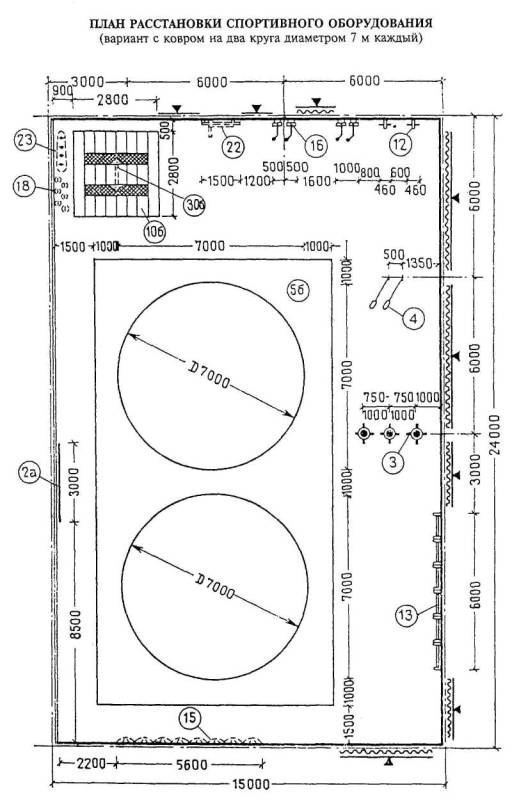

Допускается уменьшение ширины зала с коврами диаметром7 м до 12 м (при некоторой перестановке оборудования и обивке стен зала уковров мягкими материалами), а при выносе в отдельное помещение помоста идругого оборудования для индивидуальной силовой подготовки - уменьшение длинызала до 18 м. В этих случаях пропускная способность зала будет соответственно28 и 21 чел. в смену.

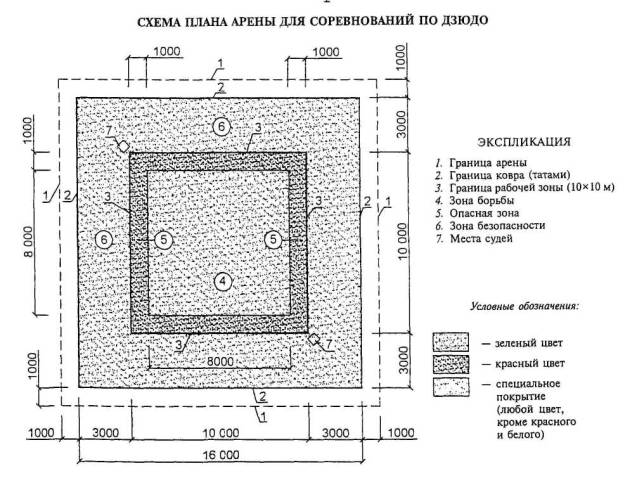

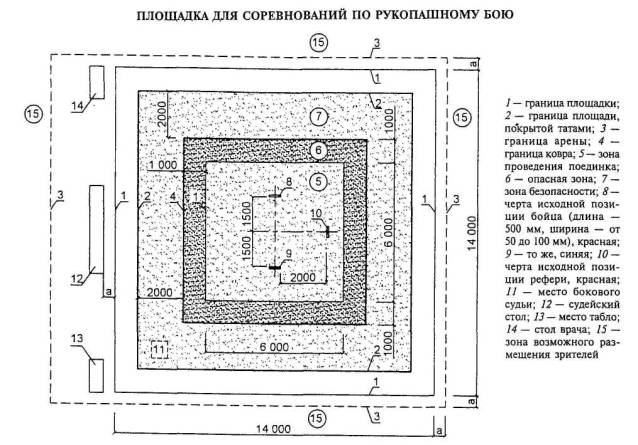

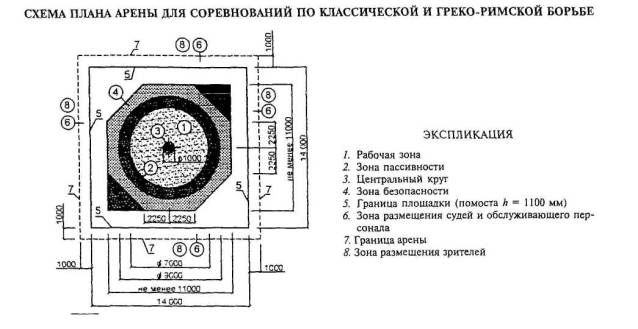

4.3.2 Габаритные схемы площадок и арен длясоревнований по боксу, борьбе и тяжелой атлетике приведены на рисунках 4.31 - 4.39. В том числе схемы по греко-римской борьбе исамбо даны на рисунке 4.32, каратеи дзюдо на рисунке 4.33, русскогокулачного боя и восточных единоборств - 4.34.

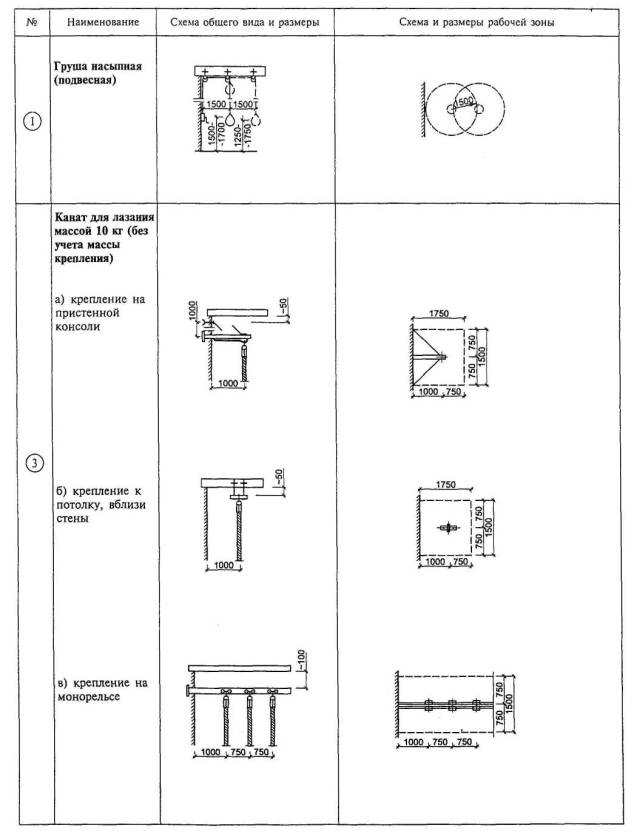

Габаритные схемы и спецификация оборудования даются нарисунках 4.40 - 4.46. Табель-экспликацию оборудования и инвентаря см.в приложении Д.

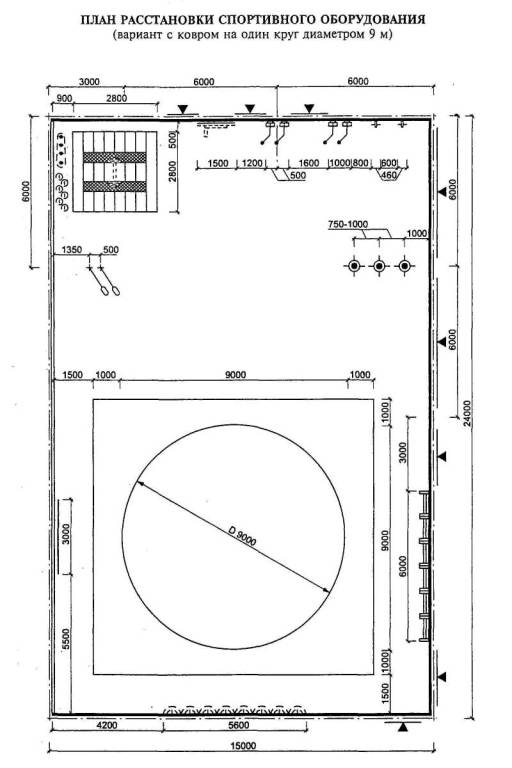

4.3.3 При зале для борьбы 18´15 м с диаметром ковра 9 м следует предусматриватьдополнительное помещение для расстановки вспомогательного оборудования.

4.3.4 Занятия со штангой должны проводиться, какправило, на помосте размером 2,5-3´2,5-3 м, который в табеле не указан (рисунок 4.31). Помост желательно размещать запределами зала в отдельном помещении на первом этаже с установкой на фундамент,опирающимся на грунт, без связи с основными конструкциями здания. Приразмещении зала на первом этаже (без подвала) помост можно размещать в зале,врезая в пол заподлицо с его поверхностью.

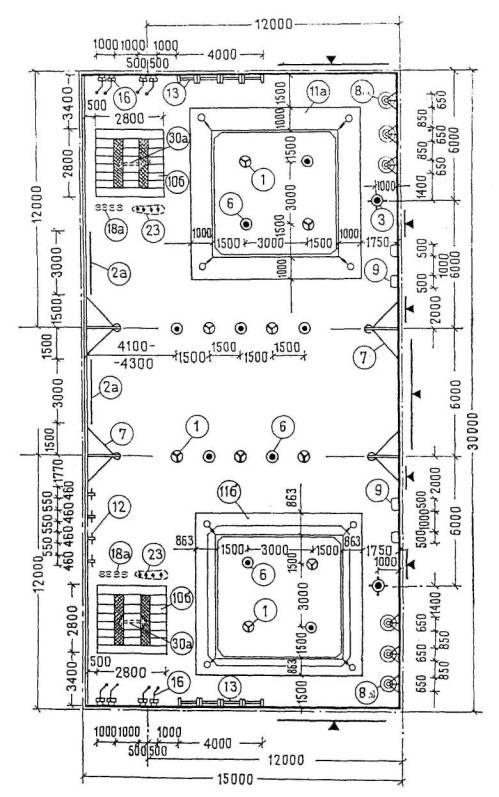

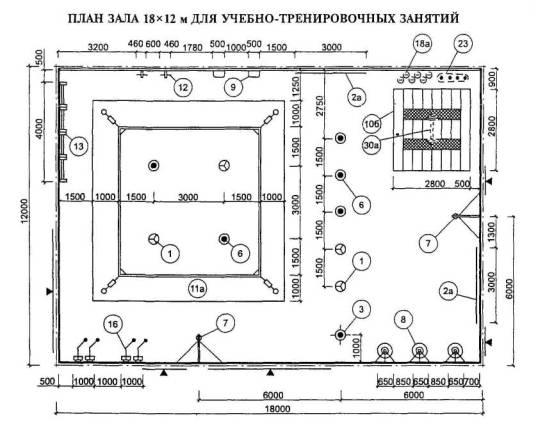

4.3.5 Однокомплектные и двухкомплектные залы для боксаприведены на рисунках 4.35 и 4.36.

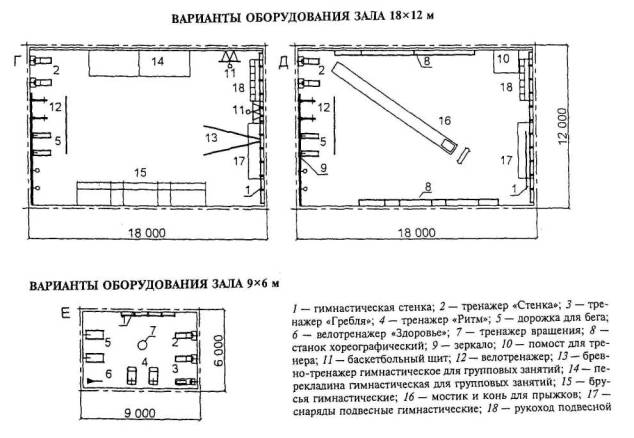

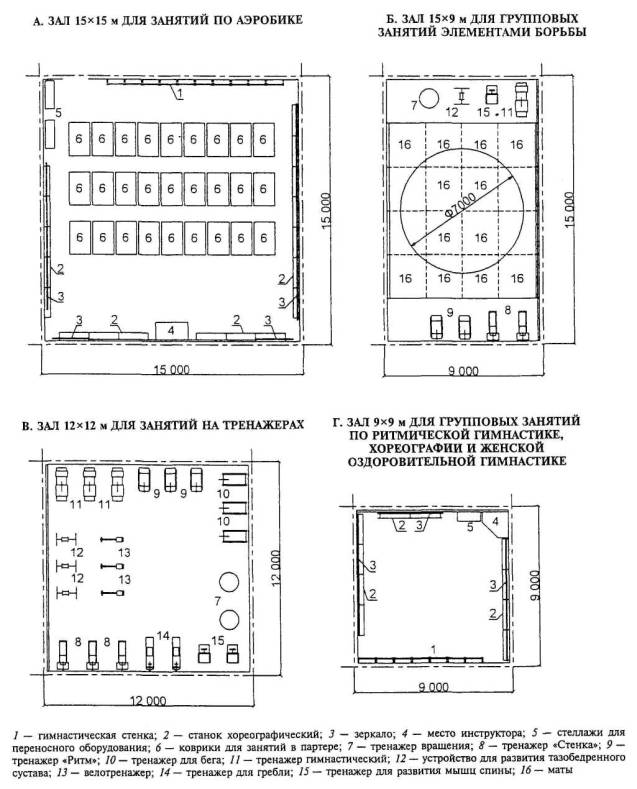

4.4 Универсальные залы и помещения для физкультурно-оздоровительныхзанятий

4.4.1 Помещения и залы дляфизкультурно-оздоровительных занятий (со вспомогательными помещениями для ихобслуживания) могут размещаться в отдельно стоящих зданияхфизкультурно-оздоровительного назначения, входить в составы зданий спортивногоназначения, центров досуга, а также быть пристроенными или встроенными в зданиядругого назначения (в том числе и жилые).

4.4.2 Наряду с физкультурно-оздоровительными занятиямии тренировками универсальные залы могут использоваться для проведения локальныхсоревнований по спортивным играм, для массовых мероприятий, танцев. Зрительскиеместа в зале рекомендуется проектировать нестационарными, на балконах изрительских галереях. Перечень досуговых мероприятий, осуществляемых вуниверсальных залах спортивных игр, следует определять в задании напроектирование.

4.4.3 Физкультурно-оздоровительные залы могут бытьразных типов: залы ОФП с элементами игр, залы ОФП без элементов игр (дляосновной гимнастики), залы для подвижных и спортивных игр, залы ритмической,женской гимнастики и хореографии, залы настольного тенниса, залы для занятий наобщеразвивающих тренажерах и силовой подготовки, залы для начальных занятий поборьбе.

Размеры залов ОФП могут быть меньше, чем спортивных.Примерные размеры и пропускные способности помещений и залов для различныхвидов физкультурно-оздоровительных занятий приведены в таблице 4.2.

Таблица 4.2

Виды занятий	Размеры помещения, м		Высота от пола до низа выступающих конструкций (потолка) не менее, м	Пропускная способность, чел.
	Длина	Ширина
Групповые занятия по общей физической подготовке (включая игры с мячом)	24	12	6	25
	18*	12*	4,8	20
	18*	9*	4,8	15
Ритмическая гимнастика, хореография, женская оздоровительная гимнастика	12	12	3,9	25
	9	9	3,9	15
Настольный теннис (на 1 стол)	6	4	2,7	4
Элементы борьбы	15	9	3,9	15
	12	9	3,9	12
Занятия с использованием тренажеров и снарядов для развития силы и выносливости	Из расчета 4,5 м2 на каждый вид оборудования или снаряд, но не менее 25 м2*		3,9	1 на каждую единицу оборудования или снаряда
* Во встроенных помещениях и при реконструкции существующих помещений допускается: изменение размеров, приведенных в настоящей таблице, но с тем, чтобы площадь зала была бы не менее 140 м2, при этом пропускная способность принимается из расчета 11 м2 на 1 занимающегося, уменьшение высоты до 4,2 м. Примечания 1. Во встроенных помещениях и при реконструкции существующих помещений высота при соответствующем спортивно-технологическом обосновании может уменьшаться до высоты этажа здания. 2. В случаях когда проведение физкультурно-оздоровительных занятий, указанных в настоящей таблице, предусмотрено в проекте в спортивных залах или в помещениях, размеры которых превышают приведенные в таблице, пропускная способность для этих занятий принимается 25 чел. (1 группа). 3. Площадь помещения с тренажерами принимается не менее 25 м2 из расчета 4,5 м2 на каждый вид оборудования или снаряд. 4. При отсутствии в здании зала для общей физической подготовки или иного помещения, позволяющих проведение в них разминки перед занятиями на тренажерах, площадь помещений с тренажерами принимается из расчета 6 м2 на каждый тренажер (снаряд), но не менее 70 м2 (на помещения, встраиваемые в жилые здания, приведенное условие не распространяется).

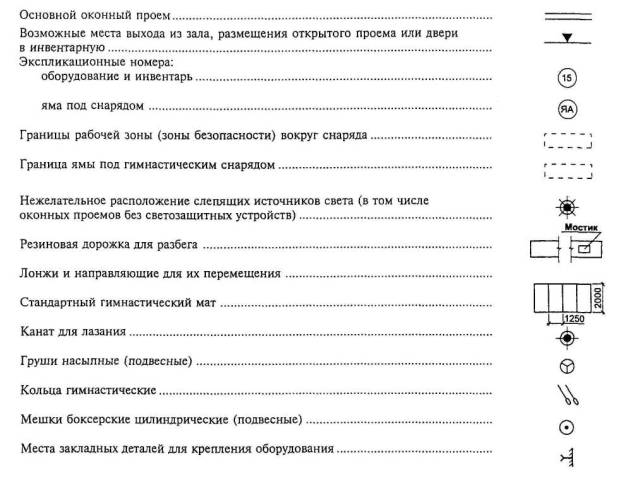

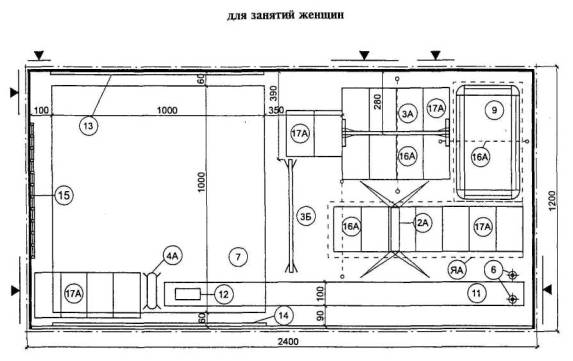

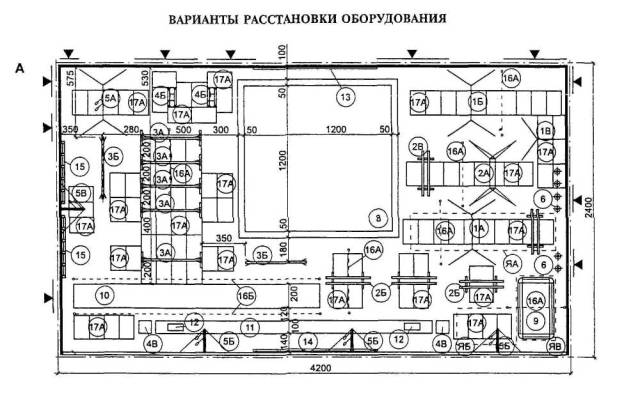

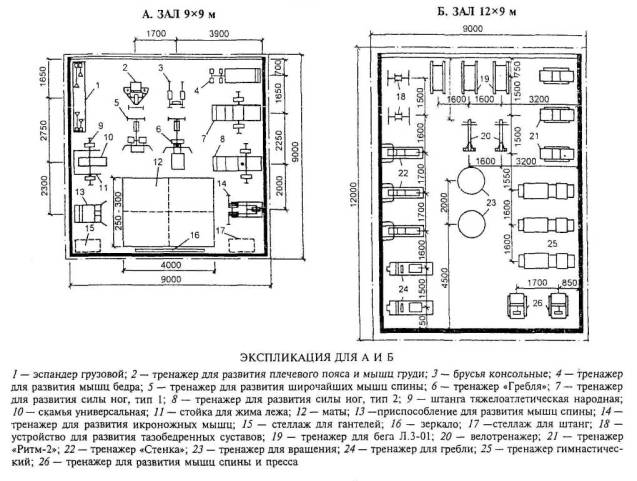

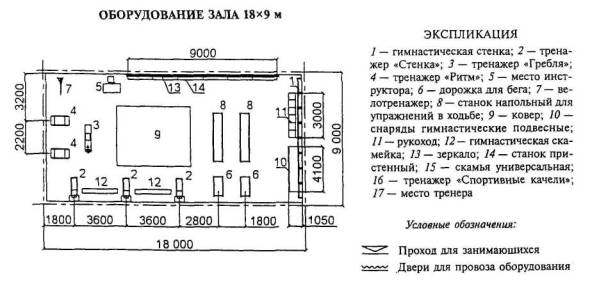

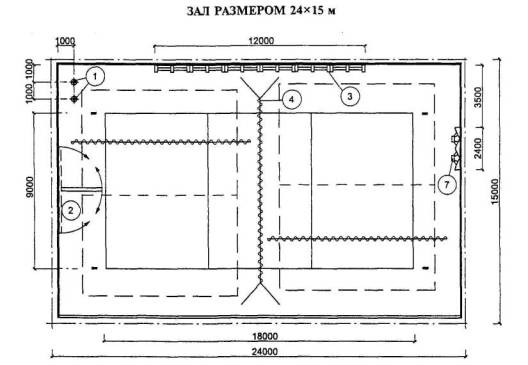

4.4.4 Примеры схем планов и расстановки оборудования впомещениях и залах для физкультурно-оздоровительных занятий приведены нарисунках 4.47, 4.48.

4.4.5 Использование зала находится в зависимости отрасстановки оборудования и степени его трансформации:

- зал для ОФП с элементами игр предназначен длякомплексных занятий, сочетающих в разных для каждой возрастной группыпропорциях общеразвивающие упражнения, элементы игровых видов, упражнения нагимнастических снарядах и тренажерах. Универсальность зала достигаетсяприменением съемного трансформируемого оборудования;

- зал для ОФП без элементов игр, предназначенный дляосновной гимнастики, оснащается гимнастическими снарядами и тренажерами.Применяя трансформируемое оборудование, можно использовать свободную зону заладля общеразвивающих упражнений;

- залы для подвижных и спортивных игр могут бытьменьше, чем для спортивных занятий игровыми видами, где действуют жесткиеправила соревнований. В игровых залах чаще всего используются оборудование иразметка площадок для спортивных игр - волейбола, бадминтона, баскетбола,гандбола, тенниса.

4.4.6 Крупные универсальные залы, предназначенные дляфизкультурно-оздоровительных занятий и тренировок, могут быть использованы:

- зал 36´18 м, включенный в состав физкультурно-оздоровительныхцентров для районов с численностью населения 30,0 - 50,0 тыс. чел., - длябадминтона, волейбола, баскетбола, тенниса;

- зал 45´24 м, включенный в состав физкультурно-оздоровительныхцентров для районов с численностью населения более 50,0 тыс. чел., - длябадминтона, волейбола, баскетбола, тенниса, ручного мяча.

Рекомендуется также использование универсальных заловдля новых, развивающихся видов игр - флорбола, футзала.

4.4.7 Площадь на одного занимающегося: в зале ОФП сэлементами игр и в игровом зале - 11,5 м², в зале без элементов игр- 8,5 м².

При залах ОФП для увеличения возможностииспользования зала необходима инвентарная комната (ориентировочно 3´6м), где хранятся съемные гимнастические снаряды, тренажеры, мелкий инвентарь.

4.4.8 Залы для ритмической, женской гимнастики ихореографии имеют размеры 9´9 м, 12´12 м, 15´12 м, 18´12 м при оптимальной высоте 4 - 5 м. Площадь на одногозанимающегося 5,5 м². В комплект оборудования входятхореографический станок с зеркалами, гимнастические стенки, подиум дляпреподавателя (стационарный, откидной или переносный), вдоль стенки возможноразмещение общеразвивающих тренажеров.

Габариты многофункциональных залов фитнес-центров,используемых в попеременном режиме для групповых занятий аэробикой и спортивныхигр (или их элементов), могут уточняться в задании на проектирование с учетомзанятий, предусмотренных для проведения в зале.

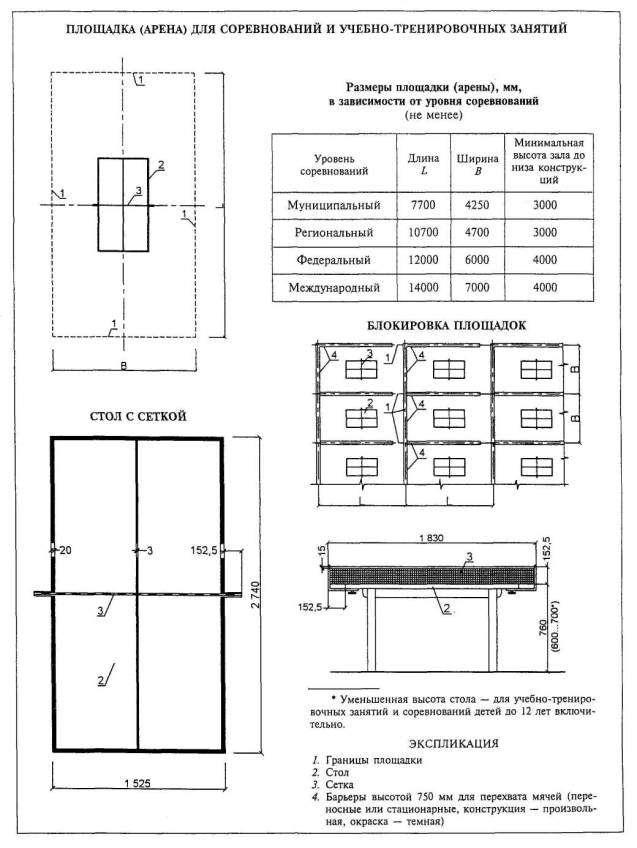

4.4.9 Если нет специализированного зала настольноготенниса, то занятия можно проводить в вестибюле, фойе, холле. Минимальнаяплощадь зоны на один стол - 6´4 м при высоте помещения не менее 3 м в чистоте.

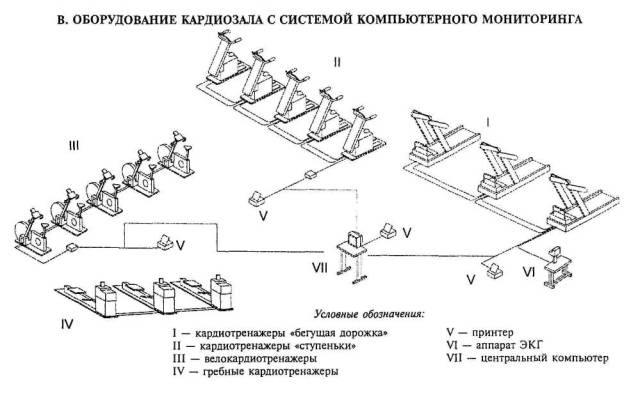

4.4.10 Для общефизической подготовки спортсменов и прифизкультурно-оздоровительных занятиях применяются тренажеры, различныеконструктивные устройства и механические подвижные приспособления,предназначаемые для развития и укрепления групп мышц, развития ловкости,координации движений и т.д.

Аналогичные по функциональному назначению типытренажеров имеют разнообразные конструктивно-механические решения, различны вних и способы создания дополнительной нагрузки на мышцы (использованиегравитации, пневматики). В целях ориентации проектировщиков при определенииплощадей для размещения тренажеров в таблице4.3 приводятся основные данные по тренажерному оборудованию.

4.4.11 Габариты залов общеразвивающих тренажеров исиловой подготовки определяются из расчета 6 м² на единицуоборудования со свободной зоной для общеразвивающих упражнений и разминки, 4,5м² - для залов без такой зоны (если в комплексе есть зал дляспортивных игр или ОФП). Высота зала - 4 м. Трансформируемое оборудование,крепящееся к стенам, аналогично оборудованию, применяемому вмногофункциональных залах. В приспособленных для занятий помещениях высотаможет быть снижена до 3 м (рисунок 4.49).

4.4.12 Для начальных занятий по борьбе размеры заловмогут быть 12´9 м, 18´12 м и 12´12 м при высоте не менее 4 м. Ширина зала определяетсяразмерами борцовского ковра D=7 или 9 м. Стены для безопасности по периметруковра обкладываются матами на высоту 1 м.

Для борьбы ушу в зале желательно иметь на полу татами,а для занятий айкидо - борцовский ковер. Стены обшиваются матами дляпредотвращения травм.

Таблица 4.3 - Основные данные потренажерному оборудованию, размещаемому в залах (помещениях)



Тип, назначение (или условное наименование) тренажеров	Ориентировочные размеры габаритной зоны размещения тренажеров (включая зоны безопасности), м*		Функциональная характеристика тренажеров
	Глубина (по продольной оси тренажера)	Ширина (суммарно в стороны от продольной оси)	Исходное положение корпуса занимающегося	Характер движений занимающегося	Использование отягощающих снарядов
Станок для развития кистей рук	1,0**	1,0**	Стоя (инвалиды с ПОДА -в коляске)	Вращение кистями рук горизонтальных рукояток	В отдельных моделях используется подвешенный груз (гиря)
Эспандер грузовой пристенный	3,0**	2,0**	То же	Руки - вниз, в стороны	-
Эспандер грузовой напольный	1,0*	3,0*	»	Сведение, разведение рук	-
Стенка гимнастическая	1,0	1,0 - на каждый пролет; дополнительно - по 0,5 на крайние пролеты	Вис на перекладине	Подтягивание на руках, поднимание, опускание, сгибание, разгибание	-
«Вращения»	2,0	2,0	Стоя (инвалиды-колясочники - сидя)	Вращательные движения корпусом вокруг вертикальной оси	-
«Беговая дорожка»	2,5	2,0	Стоя	Бег по движущейся «транспортной ленте»	-
«Велотренажер»	2,0	1,6	Сидя	Вращение ногами педалей (имитация езды на велосипеде)	-
«Гребля»	2,2	1,8	»	Имитация движений спортсмена на гребных судах	-
Тренажеры для развития мышц груди, спины, плечевого пояса	1,5	2,0	»	Тяга в вертикальном направлении, сведение и разведение рук	-
«Вращения»	1,5	1,8	»	Повороты корпуса относительно вертикальной оси	-
Тренажеры для развития силы ног	2,0	2,7	Полулежа	Сгибание и разгибание ног	Штанга
	2,0	2,0			-
Тренажеры для развития мышц спины и живота	2,0	2,0	Лежа	Наклоны вперед, назад	-
	2,0	2,7			Штанга
Скамья тяжелоатлетическая (или универсальная)	2,0	2,4	Лежа, полулежа	Руки - верх, в стороны, вниз	Гантели
Тренажеры для занятий со штангой (в составе скамьи и страхующей подставки)	2,0	2,7	Полулежа, лежа	Жим	Штанга
Скамья наклонная в комбинации с гимнастической стенкой (или тренажер «Стенка»	2,0	1,7	Лежа, полулежа	Наклоны, подтягивание	-
* При занятиях инвалидов с ПОДА к одной из сторон габаритной зоны добавляется зона для размещения кресла-коляски. ** В данных габаритах учтено размещение инвалида на кресле-коляске. Примечание - При занятиях инвалидов с ПОДА ширина прохода между рядами тренажеров или между их рядом и стеной принимается не менее 1,8 м из расчета обеспечения возможности разъезда двух инвалидных кресел-колясок.



4.4.13. Залы для физкультурно-оздоровительных занятиймогут быть как специализированными, так и универсальными. В специализированныхзалах оборудование стационарное, в универсальных - трансформируемое.

При помещениях для физкультурно-оздоровительныхзанятий для хранения переносного оборудования и инвентаря предусматриваютсяинвентарные. При помещениях для групповых занятий по общей физическойподготовке (включая игры с мячом) размером 24´12 м и 18´12 м площадь инвентарной рекомендуется 18 м²(6´3 м), а при размерепомещения 18´9 м - 15 м²(6´2,5 м).

В случаях применения в этих помещениях пристенноготрансформируемого оборудования, а также при остальных помещениях, приведенных втаблице 4.3 (кроме помещения длянастольного тенниса), площадь инвентарной рекомендуется 8 м².

4.4.14 Независимо от специализации в группе физкультурно-оздоровительныхзанятий на 1 тренера приходится 20 - 25 человек. В случае занятий пожилых иослабленных людей группа может быть сокращена до 12 - 15 человек,

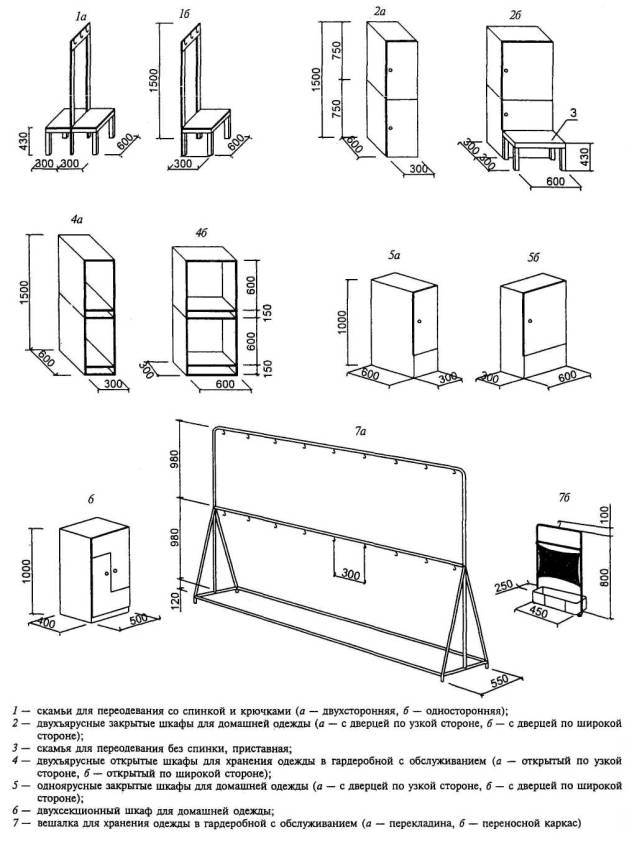

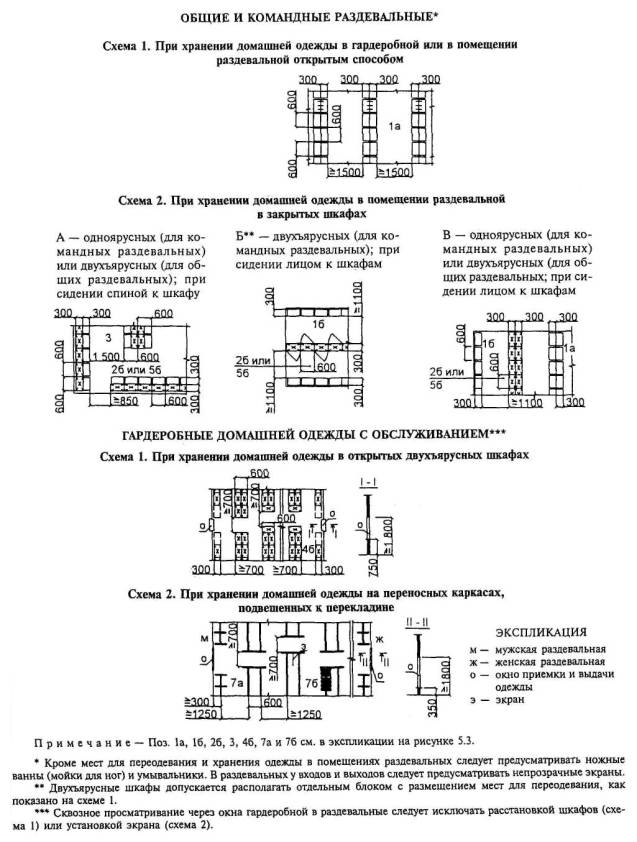

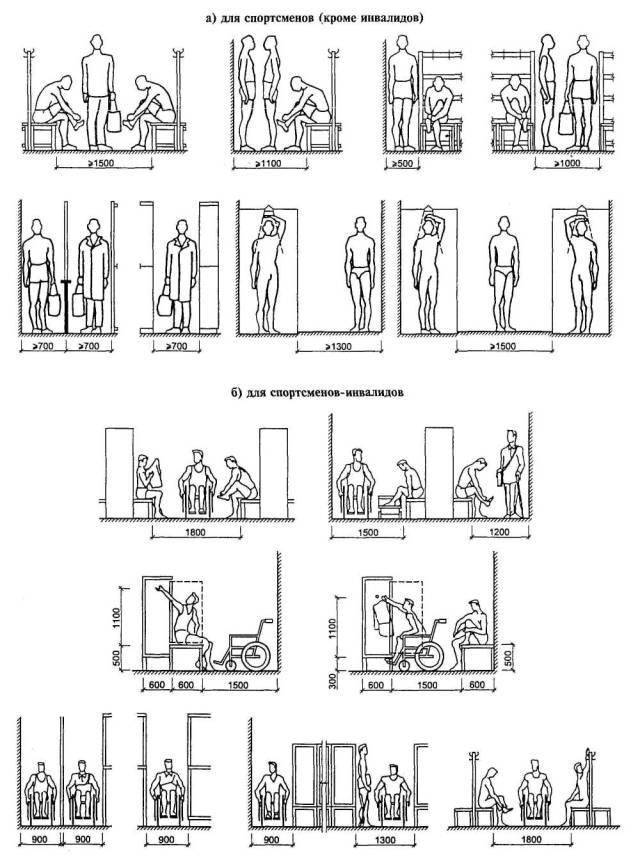

4.4.15 Площади раздевальных для занимающихся схранением домашней одежды в помещении раздевальной в закрытых шкафахопределяются в соответствии с рекомендациями раздела 5.

Возможно предусматривать хранение домашней одежды длязанимающихся открытым способом (на крючках); в этом случае над скамьями дляпереодевания (0,6 м на каждое место) устанавливаются по 2 крючка.

При расположении массажной при раздевальных длязанимающихся отдельные раздевальные и душевые при массажной непредусматриваются.

4.4.16 Если помещения для физкультурно-оздоровительныхзанятий встроены в жилые дома, то душевые для занимающихся могут непредусматриваться, а санитарные узлы, как правило, предусматриваются общими длямуж чин и женщин и оборудуются одним унитазом и одним умывальником.

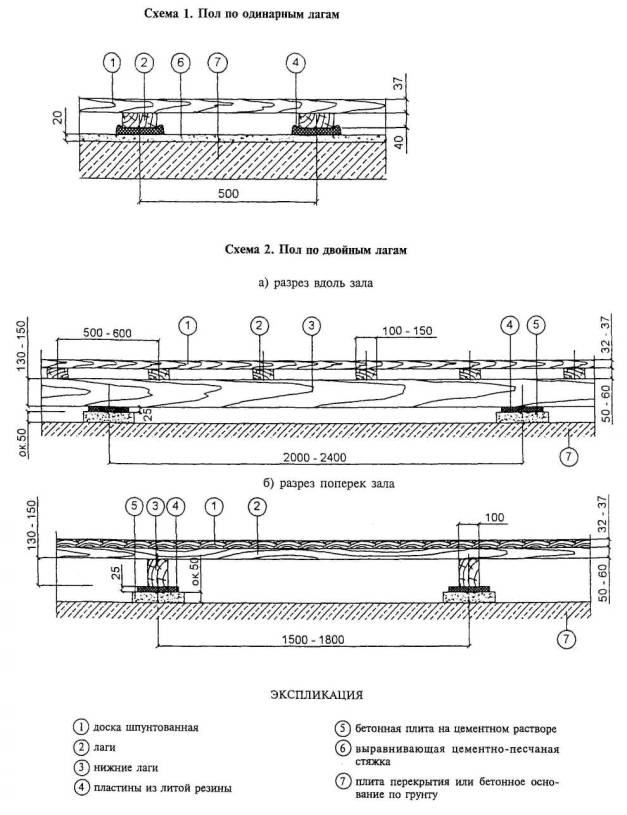

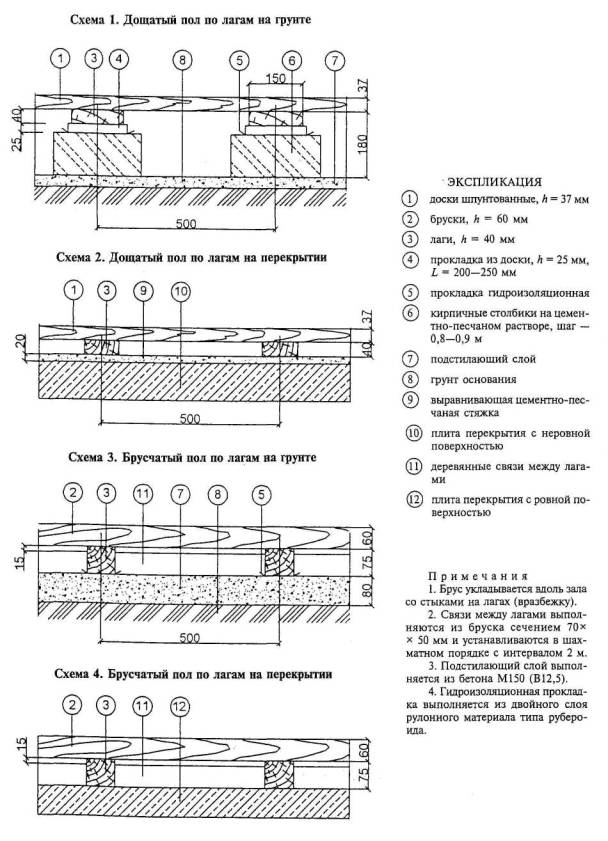

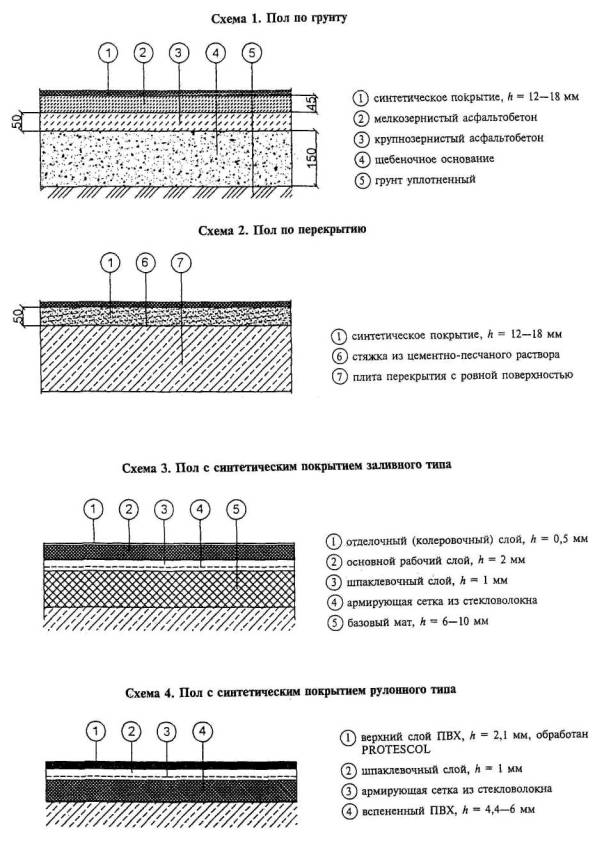

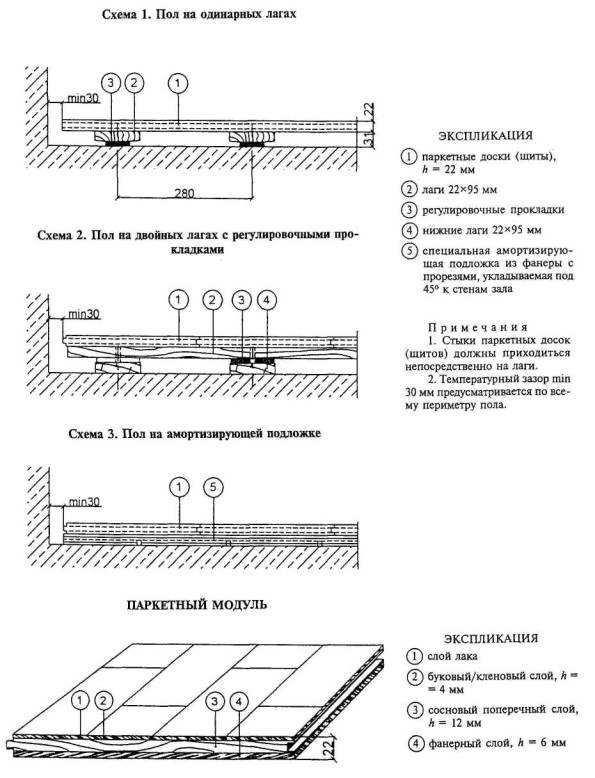

4.4.17 Ограждающие и несущие конструкции, а также полыпомещений и залов для физкультурно-оздоровительных занятий должны допускатьвозможность крепления к ним стационарного и переносного спортивногооборудования (рисунок 4.50).

4.5 Залы, приспособленные для занятий инвалидов

4.5.1 При периодическом использованиифизкультурно-спортивных залов и помещений для инвалидов в проектируемых зданияхкроме учета положений по доступности (СНиП35-01 и своды правил к нему) следует учитывать размеры специализированныхплощадок для занятий инвалидов, размещаемых в залах стандартных размеров.

Виды спортивных и развлекательных игр для инвалидовприведены в приложении Е.

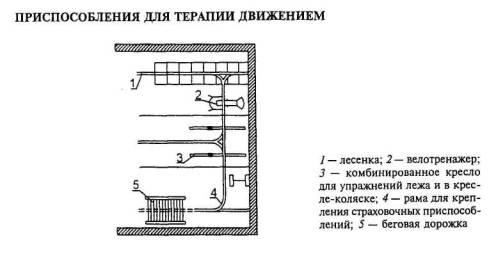

4.5.2 В дополнение к типовому набору оборудования иинвентаря в залах следует учитывать дополнительное оборудование для занятийинвалидов. При расстановке оборудования и тренажеров следует учитывать зоныбезопасности и подъезды для инвалидов на колясках.

4.5.3 Размеры и пропускную способность спортивныхплощадок, специализированных по отдельным видам спорта для инвалидов, следуетпринимать согласно таблице 4.4.

Таблица 4.4



Вид спорта	Размер площадки для игры, м	Размер зоны безопасности, м*	Пропускная способность, чел/смену	Категория инвалидов
Бадминтон	13,4´6,1	1-1	8	ДС
Баскетбол	26´14	2-2	24	То же
Баскетбол на колясках	26´16	2-3	10	ПОДА
Борьба:
вольная	Ковер D=9 (2 по 7)		20	ДС
греко-римская	7´7	2-2	10	НЗ
Волейбол	18´9	2-3	24	ДС, ПОДА
Волейбол сидя	10´6	1,5-2,5	12	ПОДА
Гандбол***	40´20	1-2	24	ДС
Гимнастика спортивная:
а	30´18	-	50	То же
б	36´24	-	20	НЗ
Голбол	18´9	2,4-2,4	6	ДС
Дзюдо	-	2-2	15	То же
Квад-регби	26´14	2-3	8	ПОДА
Роллингбол	24´12	2-2,4	10	ДС
Теннис	24´11	4-6	8	ДС, ПОДА
Теннис настольный (3 стола)		1,5-3,1	12(6)**	То же
Торбол	16´7	2,4-2,4	6	НЗ
Шоу-даун	-	-	2	То же
Элементы легкой атлетики в зале***	45´27	-	15	ПОДА, НЗ
* Первая цифра - ширина зоны безопасности вдоль длинной стороны площадки. ** Вторая цифра - то же, с торца площадки. *** См. часть вторую настоящего Свода правил. Примечания 1. Принятые сокращения в данной таблице и последующих: ПОДА - инвалиды с поражением опорно-двигательного аппарата, НЗ - инвалиды с недостатками зрения; ДС - инвалиды с дефектами слуха. 2. Строительные размеры и пропускная способность залов для тенниса и настольного тенниса указаны для инвалидов с ПОДА. 3. Строительные размеры и пропускная способность залов для гандбола указаны для инвалидов с ДС.



4.5.4 Размеры площадок и помещений для развлекательныхигр и занятий на тренажерах не требуют особо жестких параметров, учитывая, чтоправила игр просты и легкозаменяемы. Размеры площадок и их пропускнаяспособность приведены в таблице 4.5.

4.5.5 Размеры залов в зависимости от вида проводимыхзанятий, размеров площадок для игр и занятий, необходимых зон безопасности иплощади для размещения вспомогательного оборудования для передвижения иориентации следует принимать по таблицам4.6 и 4.7.

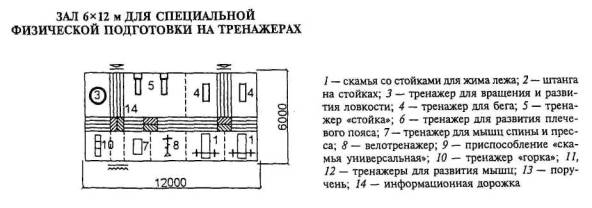

Примеры планировочных решений залов даны на рисунках 4.53 - 4.57.

4.5.6 Элементы физкультурно-спортивных залов, вкоторых предусматриваются основные мероприятия по приспособлению их для занятийинвалидов, приведены в таблице 4.8.

Таблица 4.5

Вид спорта	Размер площадки для игры, м	Размер зоны безопасности, м*	Пропускная способность, чел/смену	Категория инвалидов
Бадминтон-теннис «индиака»	13´5	4,3-4,8	4	НЗ
		1,5-1,5		ПОДА
Боссель в зале (3 дорожки)	16´2	1,5-1,5	8	ПОДА
Бочче (3 дорожки)	30´5	То же	8	То же
Гандбол через сетку	30´10	»	20	»
Занятия на тренажерах	12´6	-	10	ПОДА, НЗ, ДС
	15´9	-	15	То же
Малые игры с мячом, скейтбол	Ширина 15, длина от 27 до 12	-	15	НЗ
Малые игры, танцы, ритмика	То же	-	15-6	ПОДА, НЗ
Метание в кегли	10´15	1,5-1,5	20	ПОДА
Мяч сидя	10´8	То же	8	ПОДА; НЗ
Мяч - через шнур	16´8	»	4	ПОДА
Прельбол	16´8	»	8	То же
Ринг-теннис	12´4	1,5-1,5	4	ПОДА
		4,3-4,8		НЗ
Футбол-теннис	20´8	1,5-1,5	8	ПОДА
* Первая цифра - ширина зоны безопасности вдоль длинной стороны площадки.

Таблица 4.6 -Залы, не требующие специальных планировочных мероприятий

Назначение залов по видам спорта	Размеры зала, м			Категории инвалидов
	Длина	Ширина	Высота
Зал для спортивных игр (бадминтон, баскетбол, волейбол)	30(36)	18	7	ПОДА, ДС
Зал для борьбы	24	15	4	ДС
Зал для гимнастики	30	18	6	ДС

Таблица 4.7 -Залы, требующие дополнительных приспособлений

Назначение залов	Размеры зала,		м	Категории
	Длина	Ширина	Высота	инвалидов
Залы для ОФП, восстановительной гимнастики и малых игр:				ПОДА, НЗ, ДС
А	15(12)	15(12)	6	ПОДА, НЗ, ДС
Б	24	12	6	ПОДА, ДС
В	30	15	6	ПОДА, НЗ, ДС
Залы для специальной физической подготовки и занятий на тренажерах:
А	12	6	4	Все категории
Б	15	9	4	То же
Залы для развлекательных и спортивных игр:
А (волейбол сидя, мяч сидя, прельбол, ринг-теннис, бадминтон, кегли, боссель, малые игры)	18-24	12	6	ПОДА, ДС
Б (роллингбол, торбол, голбол, мяч сидя, ринг-теннис)	30	18	6	НЗ
В (баскетбол сидя, гандбол через сетку, квад-регби и др.)	36	18	7	ПОДА, ДС
Зал для спортивной гимнастики	36	24	6	ПОДА, ДС
Зал для занятий борьбой	15	12	4	ДС
Зал для настольного тенниса (3 стола)	15	9	4	ДС
Зал для игры в шоу-даун	12	9	3	ПОДА, ДС

Таблица 4.8

Назначение залов	Размеры зала	Специальные архитектурно-конструктивные мероприятия			Необходимые технические мероприятия по информации и ориентации
		Стены	Пол	Двери	Визуальная	Тактильная	Звуковая
Залы для ОФП, восстановительной гимнастики и малых игр ФП
А	15(12)´15(12)	+		+	+	+
Б	24´12	+		+	+
В	30´15	+	+	+	+	+	+
Залы для специальной физической подготовки и занятий на тренажерах
А	12´6				+	+	+
Б	15´9				+	+	+
Залы для развлекательных и спортивных игр
А (волейбол сидя, мяч сидя, прельбол, ринг-теннис, бадминтон, кегли, боссель, малые игры)	18(24)´12	+	+	+	+
Б (роллингбол, торбол, голбол, мяч сидя, ринг-теннис)	30´18	+	+			+	+
В (баскетбол сидя, гандбол через сетку, квад-регби и др.)	36´18	+	+	+	+		+
Зал для спортивной гимнастики	36´24					+	+
Залы борьбы:
А	15´12	+		+		+
Б	24´15				+		+
Зал для настольного тенниса	15´9				+		+
Зал для игры в шоу-даун	12´9					+	+



4.5.7 Зал размером 24´12 м для физкультурно-оздоровительных занятийинвалидов с поражением опорно-двигательного аппарата, залы тренажеров 9´18 м, а также предлагаемые залы 9´15 и 6´9 м для общеукрепляющих упражнений без использованияспортивных снарядов и зон тренажеров целесообразно разделять на две зоны: дляукрепляющих упражнений без использования спортивных снарядов и зону тренажеров(рисунки 4.51 и 4.52).

Расстановка оборудования должна обеспечиватьвозможность проезда инвалида на кресле-коляске во все зоны зала. Вдоль стензала на свободных от оборудования участках предусматривается поручень дляудобства передвижения инвалидов, использующих вспомогательные средства дляходьбы.

Оборудование залов включает: скамью со стойками дляжима лежа, стойки для приседания со штангой, тренажер для вращения и развитияловкости, тренажер для бега, тренажер «стенка здоровья», тренажер для развитияплечевого пояса и грудных мышц, тренажер для развития мышц спины и пресса,велотренажер, велоэргометр и тренажер «скамья универсальная», ковер длягимнастических упражнений на полу, гимнастические скамьи и стенку, параллельныебрусья для обучения ходьбе.

Для самоконтроля инвалидов по двум сторонам залапредусматриваются зеркала с поручнем.

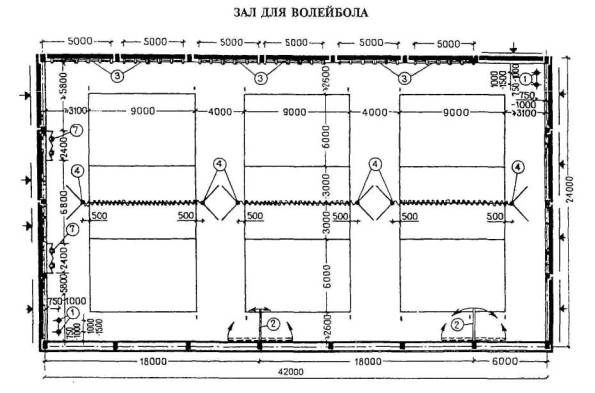

4.5.8 Оптимальный размер зала для спортивных игринвалидов на креслах-колясках равен 36´18 м. В таком универсальном зале можно проводитьучебно-планировочные занятия и соревнования по баскетболу на колясках, гандболучерез сетку, квад-регби, фигурной езде на колясках, волейболу сидя, футболу итеннису. Для этого зал должен быть оснащен специальным стационарным итрансформируемым оборудованием. Для проведения развлекательных игр в залевозможно предусмотреть дополнительное переносное оборудование: наклонный батут,мишени для бросания колец, баскетбольное кольцо на подставке.

4.5.9 Зал для спортивных игр инвалидов с НЗ имеетразмер 30´18 м с учетом зонбезопасности и информационной тактильной дорожки вокруг площадки для игрынаибольшего размера. В зале могут проводиться тренировки и соревнования пороллингболу, голболу, торболу. Оборудование включает стойки и сетки ворот сзакрепленной верхней перекладиной, ориентировочные маты, озвученные мячи,стойки для натяжки шнуров с колокольчиками. Кроме того, в зале возможны занятияинвалидов-ампутантов (волейбол сидя). Поверхность пола должна быть ровной игладкой (рисунок 4.53).

4.5.10 При проектировании залов и помещений длянетрадиционных видов спортивных игр инвалидов следует учитывать параметры иусловия проведения занятий, приведенные в приложенииЕ и на рисунках 4.53 - 4.55.

4.5.11 Для инвалидов с недостатками зрения (НЗ)главной задачей является обучение координации движений и ориентации впространстве. Ориентируются преимущественно с помощью акустических средств, тактильнойи интенсивной цветовой маркировки. Поэтому спортивные площадки должны иметьвыпуклую или вогнутую поверхность, ярко окрашенную разметку пола,соответствующие виды игры.

В спортивных залах, предназначенных для занятийслепых, поверхность пола должна быть идеально гладкой.

Примеры размещения полос ориентации в игровых испортивных залах приведены на рисунках 4.54и 4.56.

4.5.12 В залах для игры в настольный теннис следуетпредусматривать свободные зоны размером не менее 9´4,5 м на каждый стол и использовать столы стандартныхразмеров. При размещении в зале более 1 стола между ними должны устанавливатьсялегкие переносные барьеры, не позволяющие шарику выкатиться за пределы игровойзоны (рисунок 4.53).

4.5.13 Для игры в шоу-даун (одна из немногихспортивных игр, в которую слепые могут играть без посторонней помощи)используется специальный стол размером 4,16´1,27 м. Вокруг стола предусматриваются зоны игры (1мшириной) и безопасности (2 м шириной). В зале, предназначенном для игры вшоу-даун, целесообразно устанавливать только один стол.

Важнейшее значение имеют акустические характеристикипомещения: должна быть обеспечена максимальная звукоизоляция от внешнего шума ипредусмотрена специальная звукопоглощающая обшивка стен и потолка помещения.Все это связано с тем, что во время игры игроки ориентируются по звукудвижущегося игрока (рисунок 4.56).

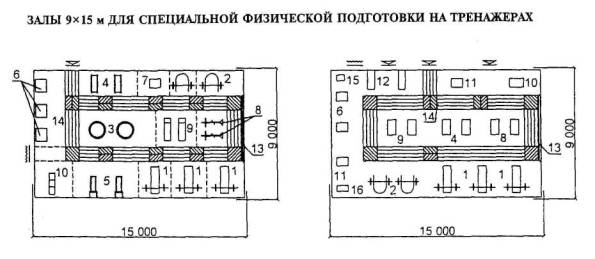

4.5.14 В зале размером 9´15 м для специальной физической подготовки инвалидовпроводится разработка отдельных суставов, «накачка» определенных групп мышц.Для этого в зале установлен ряд специальных тренажеров. Рабочие зоны тренажероврасширены по сравнению с сооружениями общего пользования. Кроме того, в залепредусмотрена специальная информационная дорожка для инвалидов с НЗ (рисунок 4.57).

4.5.15 Зал для спортивной гимнастики должен бытьприспособлен для тех видов, которыми занимаются спортсмены с дефектами зрения.У мужчин это 6 видов: акробатика, конь-махи, кольца, опорный прыжок, брусья,перекладина. У женщин 4 вида: акробатика, опорный прыжок, брусья, бревно. Одинвид программы требует повышенного зрительного контроля - опорный прыжок,поэтому высота снаряда уменьшена по сравнению с обычными правилами.

Состав учебной группы для слепых должен быть уменьшенвдвое по сравнению со здоровыми спортсменами, в учебно-тренировочном зале числоснарядов уменьшено. Вокруг снарядов необходимо предусматривать тактильныеполосы ориентации (зоны безопасности).

Занятия по спортивной гимнастике для инвалидов с НЗцелесообразно проводить в зале нестандартного размера 36´24 м. Пролет зала увеличен в связи с необходимостьюустройства информационных тактильных дорожек. Набор спортивных снарядовминимальный (по одному для каждого вида) в соответствии с составом группы ивидами многоборья (рисунок 4.57).

4.5.16 Для спортивных игр инвалидов с поражениемопорно-двигательного аппарата (ПОДА) в зале размером 36´18 м, где возможно проводить учебно-тренировочныезанятия, соревнования, а также развлекательные игры, используется следующееоборудование: подвесные баскетбольные щиты, настенные баскетбольные щитыпеременной высоты (для отработки удара), стойки для крепления волейбольнойсетки, наклонный батут для баскетбола и гандбола, мишень с очками,баскетбольное кольцо на подставке. Предусматривается дополнительноеоборудование, а также устройство гимнастической стенки, заглубленной в ниши.

4.5.17 Для инвалидов с дефектами зрения оптимальныеразмеры спортивного зала - 30´18 м с учетом зон безопасности и информационнойтактильной дорожки вокруг площадки для игры наибольшего размера. В зале могутпроводиться тренировки и соревнования по роллингболу, голболу, торболу.Оборудование включает стойки и сетки ворот с закрепленной верхней перекладиной,ориентировочные маты, озвученные мячи, стойки для натяжки шнуров сколокольчиками (рисунок 4.58).

4.6 Залы для спортивных развлечений

4.6.1 Залы для спортивно-развлекательных игр служаткак для спортивных занятий и соревнований, так и для активного отдыха иразвлечений: это кегельбаны, сквош-корты и бильярдные. Их размеры относительноневелики по сравнению с другими спортивными залами.

Кегельбан (боулинг)

4.6.2 Залы для игры в кегли - кегельбаны. Суть игры -шаром сбить поставленные на расстоянии и в определенном порядке кегли.Кегельбаны, как правило, размещаются в общественном центре города или района,включаются в торговые, спортивные, деловые, досуговые сооружения, иногда онипроектируются отдельно стоящими.

Кегельбан должен находиться в пределах пешеходнойдоступности от остановок общественного транспорта и иметь автостоянки. Помимоосновного зала для игры в состав кегельбанов включаются бары, кафе, помещениядля отдыха и игр.

Кегельбан может обслуживать от 3 до 12 тыс. жителей наодну боулинговую дорожку. Наименьший кегельбан для общего пользования включаетчетыре дорожки для боулинга.

4.6.3 Кегельбан включает, как правило, кегельные иразгоночные дорожки, площадку для игроков, раздевальные, душевые, туалеты,вестибюль, места для зрителей, кафе, складские и хозяйственно-бытовыепомещения, технические помещения, кассу и диспетчерский пункт, конторскиепомещения и комнаты для собраний, помещения для персонала (рисунок 4.59).

Помещения кегельбана начиная с вестибюля, следуетразделять на зоны для зрителей и игроков, так как кегельные дорожки оченьчувствительны к загрязнению.

Кегельбан проектируется с учетом использования егоинвалидами с нарушением опорно-двигательного аппарата.

Примерно 25 % площади раздевальных следует отводитьдля женщин.

4.6.4 Размеры дорожки для боулинга (международныестандартные): длина 19156 мм плюс длина разгоночной дорожки 4570 - 4880 мм. Наодной дорожке одновременно играют от 2 до 5 человек. Ширина кегельной площадкиопределяется в соответствии с количеством кегельных дорожек по таблице 4.9. Дополнительно следует предусматриватьслужебный проход вдоль дорожек к машинам, минимальная ширина которого 0,76 м.

Таблица 4.9 -Ширина кегельной площадки

Количество дорожек	Ширина, м	Количество дорожек	Ширина, м
1	1,86	20	33,95
2	3,46	22	37,33
4	6,85	24	40,72
6	10,23	26	44,11
8	13,62	28	47,50
10	17,01	30	50,89
12	20,40	32	54,27
14	23,78	34	57,66
16	27,17	36	61,05
18	30,56	38	64,44



Количество дорожек должно быть четное, так как желобдля автоматического возврата шаров - один на две дорожки. Установки кеглей вконце дорожки и возврат шаров по скрытому желобу осуществляются автоматическоймашиной.

4.6.5 Места для зрителей следует размещать закегельной площадкой. Между ними и сиденьями для кеглистов необходимопредусмотреть проход шириной около 1,5 м на уровне площадки для игроков. Приопределении количества зрителей исходят из 5 - 10 человек на одну дорожку.

В кегельбанах могут предусматриваться столики для зрителей,на которые подаются еда и напитки. В этом случае рекомендуется свободноепространство 4,5 м между столиками и входами в различные вспомогательныепомещения (туалеты, холлы с питьевыми или другими автоматами и т.п.).

4.6.6 Все вспомогательные и технические помещениярассчитываются по строительным и спортивно-технологическим нормам ирекомендациям.

Основное требование к освещению - равномерность. Состороны площадки окна не предусматриваются, поскольку попадающие через нихсолнечные лучи могут деформировать дорожки.

Залы для сквоша (сквош-корты)

4.6.7 Сквош - игра с мячом и ракеткой типа теннисной.Играют два человека, поочередно отбивая мяч с лета при отражении его от стенили пола.

Проводится как спортивная игра с чемпионатами исоревнованиями разных уровней и как спортивно-оздоровительная иразвлекательная; играют взрослые всех возрастов и дети с 11 - 12 лет.

Рэкэтбол - разновидность сквоша. Правила схожи справилами сквоша, но несколько упрощены. Отличается мяч, который больше в двараза, имеет больший отскок. Игра проводится в залах для сквоша с той жеразметкой.

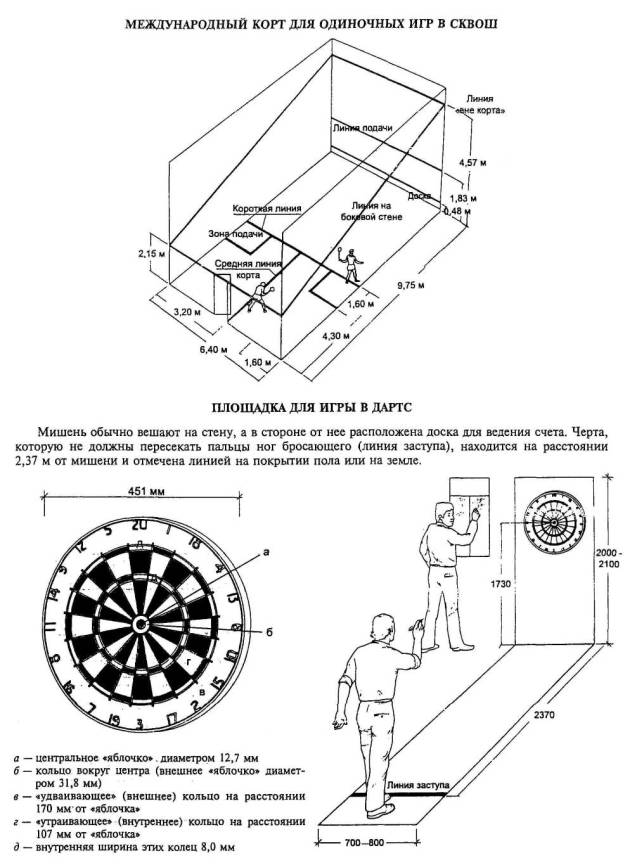

4.6.8 Размер площадки для игры - 9,75´6,4 м. Требуемые планировочные размеры сквош-корта ивысота помещений до уровня поверхности осветительных приборов показаны на рис. 4.60.

4.6.9 Физкультурно-оздоровительный илиспортивно-развлекательный зал - сквош-корт (один или несколько), имеющийнебольшие размеры, целесообразно включать в досуговые центры или центры спортаи отдыха.

Отдельно стоящие центры или клубы сквоша строятся какспортивные с выполнением всех требований для соревнований и в то же время могутиспользоваться и как физкультурно-развлекательные. Для соревнований на высокомуровне число кортов для сквоша должно быть 4 - 8, а с точки зрения окупаемости- 4 - 6.

4.6.10 Там, где нет возможности устроить постоянныесквош-корты, могут быть применены сборные - для оздоровительных испортивно-развлекательных игр в уже имеющихся спортивных или общественных залахсоответствующих размеров.

4.6.11 Стены и пол зала - элементы игровой зоны,поэтому они должны быть светлыми (лучше белыми), чтобы игроки без труда моглификсировать мяч. Покрытие (отделка) стен должна выдерживать удары мяча.

4.6.12 Корт для турнирных игр может иметь трибунывместимостью до 200 зрителей, в этом случае в зале должна быть задняяпрозрачная стенка со стационарными местами для зрителей за ней (от 50 до 100мест). Могут применяться и трансформируемые места.

Для увеличения количества зрительских мест и точекобзора целесообразно делать прозрачной заднюю стенку, а в ряде случаев ибоковые стенки.

4.6.13 Вспомогательные помещения - раздевальные,душевые и туалеты для мужчин и женщин. Количество шкафчиков в раздевальных,учитывая, что на корте одновременно играют 2 человека, должно быть 4 - 6 наодин корт. Предусматриваются также комнаты дирекции, кафе или бар, клубныекомнаты, комнаты отдыха, могут быть сауна и массажная. Если корты размещены вмногофункциональном центре, вспомогательные помещения делаются общими.

Бильярдные

4.6.14 Бильярд - игра с шарами на специальном столе.Помещения для бильярда по сравнению с другими спортивными испортивно-развлекательными сооружениями невелики, как правило,предусматриваются в спортивных, досуговых сооружениях и часто имеются втворческих домах и клубах.

4.6.15 Размещать помещение бильярдной целесообразно науровне земли, имея в виду большой вес столов (до 1,5 т каждый). Для клубных игри матчевых встреч требуются отдельные помещения, а для игры какдосугово-развлекательной наряду с отдельными помещениями может использоватьсячасть многоцелевых помещений или залов с применением раздвижных перегородок.

Для спортивных соревнований и показательныхвыступлений игра должна идти только на одном столе, остальные столы должны бытьизолированы от матчевого раздвижной перегородкой.

4.6.16 Размеры помещения для игры на одном столе6,75-8´5-6 м.Целесообразно рассчитывать помещения на максимальные наружные размеры стола 4´2 м, чтобы помещение могло использоваться для любоговида игры. Стандартный размер игрового поля в пределах 3,5´1,75 м (без учета бортов стола, ширина которых нерегламентируется). Высота столов до верха бортов 0,85 - 0,88 м. Рекомендуемоесвободное пространство вокруг стола для игры - 2 м, минимальное - 1,62 м.(Меньшие размеры - для любительской игры).

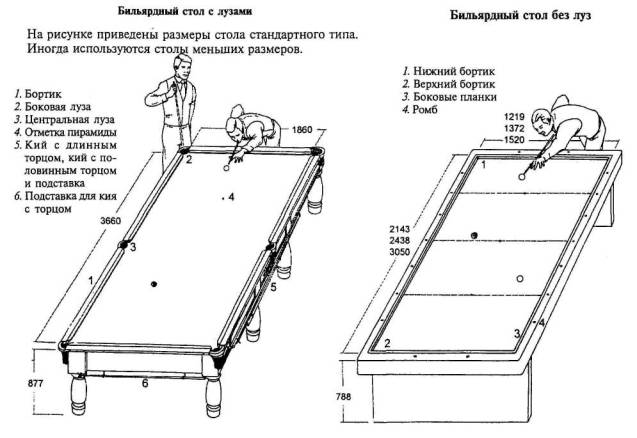

4.6.17 На рисунке 4.61 даны размеры помещения на один стол состандартным (по международному регламенту) игровым полем 3,5´1,75 м. За одним столом играют 2 - 4 человека.

4.6.18 При размещении в помещении двух и болеебильярдных столов минимальное расстояние между продольными бортами столоврекомендуется равным 3,2 м, между торцами столов - 2,25 м.

При размещении в бильярдном зале или помещениинескольких столов их площадь и пропускную способность следует принимать потаблице 4.10.

4.6.19 В помещениях следует предусмотреть место длясчетных досок, полок для шаров, стоек для киев, а также для треугольников.

Таблица 4.10

Состав помещения (сооружения)	Единовременная пропускная способность	Общая площадь
Бильярдный зал на 4 стола	16	120
Бильярдный зал на 6 столов	24	180
Бильярдный зал на 8 столов	32	240



4.6.20 Места для зрителей, если они предусматриваютсязаданием на проектирование, должны располагаться с трех сторон стола запределами игровой зоны, т.е. на расстоянии 1,6 - 2 м от стола. Для лучшегонаблюдения за игрой они должны быть приподняты. Места для зрителей могут бытьпостоянными или трансформируемыми.

4.6.21 Игра требует сосредоточенности и концентрациивнимания игроков, поэтому бильярдная нуждается в изоляции от наружного шума.

4.6.22 При включении бильярдной в другие сооруженияигроки пользуются общими вспомогательными помещениями. Для бильярдных клубов,особенно отдельно стоящих сооружений, требуются раздевальные, душевые, туалеты,мастерская, комната отдыха, кафе-бар, клубные помещения, помещения дляадминистрации, для собраний членов клуба и прочее (рисунок 4.59).

Помещения аэробики и атлетической гимнастики

4.6.23 Планировочные параметры спортивных заловатлетической гимнастики, индивидуальных занятий аэробикой с использованиемтехники, шейпинга, кардиозалов, помещений индивидуальной силовой подготовки ненормируются. Допускается их размещение в помещениях произвольной формы, а такжев помещениях с сеткой промежуточных опор не менее 6´6 м.

4.6.24 Площади залов атлетической гимнастики,индивидуальных занятий аэробикой с использованием тренажерной техники,шейпинга, кардиозалов, помещений индивидуальной силовой подготовки, приведенныев таблице 4.11, составленной поматериалам пособия к МГСН 4.08,являются минимальными и могут быть увеличены заданием на проектирование сучетом принятой единовременной пропускной способности, уровня комфортности ипринятого состава оборудования (из расчета 4,5 м² на 1 тренажер).

Таблица 4.11 -Рекомендуемые габариты и площади помещений физкультурно-оздоровительногоназначения

Наименование видов спорта	Состав физкультурно-оздоровительных помещений	Рекомендуемые габариты, м	Площадь помещении   м2	Единовременная пропускная способность, чел.
Атлетическая гимнастика	Зал атлетической гимнастики	h = 3,9*	³180	40
Аэробика	Зал для групповых занятий аэробикой	15´15 м; h = 3,9	225	25
	Тренажерный зал для индивидуальных занятий-	h = 3,9*	³112,5	25
	Зал для групповых занятий аэробикой	18´18 м; h = 3,9	324	40
	Тренажерный зал для индивидуальных занятий	h = 3,9*	³180	40
Шейпинг	Зал шейпинга	h = 3,9*	180	40
Аэробика с отделением аквааэробики	Зал для групповых занятий аэробикой	15´15 м; h = 3,9	225	25
	Тренажерный зал для индивидуальных занятий	h = 3,9*	³112,5	25
	Бассейн аквааэробики и оздоровительного плавания	16,6´8	132,8	24
	Зал для групповых занятий аэробикой	18´18 м; h = 3,9	324	40
	Тренажерный зал для индивидуальных занятий	h = 3,9*	³180	40
	Бассейн аквааэробики и спортивно-оздоровительного плавания с ванной	25´11 м	275	40
Аэробика с элементами борьбы, восточных единоборств.	Зал универсальный для борьбы и групповых занятий аэробикой	18´15 м; h = 4,0	270	25
	Зал аэробики (для групповых занятий)	15´15 м; h = 3,9	225	25
	Кардиозал	h = 3,9*	³90	20
	Тренажерный зал для индивидуальных занятий	h = 3,9*	³135	30
Аэробика с элементами спортивных игр	Зал универсальный для спортивных игр и групповых занятий аэробикой	24´15, h = 8	360	40
	Зал аэробики (для групповых занятий)	15´15 м; h = 3,9	225	25
	Кардиозал	h = 3,9*	³112,5	25
	Тренажерный зал для индивидуальных занятий	h = 3,9*	³l80	40
* Длина и ширина не нормируются. Допускается размещение в помещении произвольной формы.



4.6.25 Залы аэробики предназначены для групповыхзанятий различными видами оздоровительной аэробики (фитнес-аэробика), в томчисле классической танцевальной аэробикой, упражнениями с использованиемразличных устройств, предметов и приспособлений (слайд-аэробики, степ-аэробики,фитбол-аэробики, тераэробики, памп-аэробики), аэробики с элементами боевыхискусств.

4.6.26 В залах групповых занятий аэробикой следуетпредусматривать хореографический станок, зеркала (по фронту групповых занятий),шведскую стенку, устройства для музыкального сопровождения, стеллажи дляпереносного оборудования. Размер свободной площадки для групповых занятий (втом числе занятий в партере) следует определять с учетом численности группы израсчета не менее 4,5 м² на человека.

Схема размещения оборудования в зале аэробики размером18´18 м приведена нарисунке 4.46.

4.6.27 Состав дополнительного оборудования залааэробики следует определять в задании на проектирование с учетом перечня видовзанятий, осуществляемых в зале.

В качестве дополнительного спортивного оборудования взалах аэробики рекомендуется предусматривать: при занятиях памп-аэробикой - оборудование,используемое для поднятия тяжестей, в том числе гантели, гири, штанги, помосты,скамьи со стойками для жима лежа, стойки для приседания со штангой.

Допускается также предусматривать отдельное помещениедля силовой подготовки с помостом для поднятия тяжестей площадью от 72 м²:

- при занятиях аэробикой с использованием элементовбоевых искусств - подушки на стенах (макивара), боксерские мешки, боксерскиегруши набивные и пневматические на платформе;

- при занятиях сайкл-аэробикой - комплект велотренажеровв количестве, равном численности группы.

4.6.28 В составе фитнес-центров предусматриваютсякардиозалы, предназначенные для индивидуальных занятий аэробикой, с цельюразвития сердечно-сосудистой и дыхательной систем. Они оборудуются комплектомкардиотренажеров различных типов (в том числе «бегущие дорожки»,«степ»-тренажеры, велотренажеры, гребные тренажеры). При оборудованиикардиозала тренажерами с системой компьютерного мониторинга тренировочногопроцесса следует предусматривать в зале место оператора системы компьютерногомониторинга площадью от 4,5 м² или отдельное помещение площадью от6,0 м².

Схема комплектации оборудования кардиозалакардиотренажерами при организации автоматизированного централизованногомониторинга занятий представлена на рисунке 4.47.

4.6.29 Залы атлетической гимнастики (бодибилдинга)следует оборудовать тренажерами для развития различных групп мышц,оборудованием для поднятия тяжестей, в том числе гантелями, гирями, штангами,помостами для поднятия тяжестей, скамьями со стойками для жима лежа, стойкамидля приседания со штангой. Состав оборудования определяется заданием напроектирование с учетом программ занятий посетителей клуба.

4.6.30 При включении в программы занятий бодибилдингомупражнений с использованием гимнастического оборудования - брусьев, перекладин,канатов для лазания - рекомендуется дополнительно к залу атлетическойгимнастики предусмотреть зал ОФП размером 18´9 м, высотой 6 м. Размещение гимнастического оборудованияв зале атлетической гимнастики допускается при необходимости присоответствующем увеличении площади и высоты зала.

4.7 Инвентарные при залах

4.7.1 При спортивных залах следует предусматриватьинвентарные для хранения переносного спортивного оборудования и инвентаря.Инвентарные должны располагаться смежно с залами. Пол инвентарнойпредусматривается на одном уровне с полом зала и порога.

4.7.2 Размеры инвентарных наиболее распространенныхзалов при размещении их в одном помещении следует принимать по таблице 4.12.

Таблица 4.12

Назначение спортивного зала по виду (видам) спорта	Размер зала (в строительных осях), м	Площадь инвентарной, м2	Рекомендуемые размеры инвентарной, м
			Длина	Ширина (глубина)
Для бадминтона, баскетбола, гандбола, волейбола и тенниса	42´24	36	6	6
Для спортивной гимнастики	36´18	18	6	3
Для бадминтона, баскетбола и волейбола	30´18	24	6	4
Для бокса	30´15	7,5	2,5	3
	18´12	6	2	3
Для борьбы	30´18	9	3	3
	24´15	6	2	3
Для тяжелой атлетики	24´12	7	3,5	2
	18´9	5	2,5	2
Для атлетической гимнастики, шейпинга	18´10	6	3	2
Для занятий аэробикой	12´12
	24´12	8
Многофункциональные залы:
аэробика и борьба	15´10	12	4	3
спортивные игры и аэробика	24´15	18	6	3
Примечания 1. Инвентарная может предусматриваться в виде двух или трех помещений; приведенная в таблице площадь является суммарной. 2. Площадь уточняется заданием на проектирование.



Площадь инвентарной универсального зала принимаетсяисходя из необходимости полного освобождения площади зала от гимнастическогооборудования во время занятий по спортивным играм. В остальных спортивных залахразмеры инвентарных следует определять исходя из состава и размеров переносногооборудования и инвентаря, а также способа их хранения.

4.7.3 Ширина двери из зала в помещение инвентарной - неменее 2 м (в залах для спортивных игр - не менее 1,5 м); рекомендуетсяустраивать открытые проемы в инвентарные. В залах для спортивных игр открытыепроемы в инвентарные и двери из раздевальных, располагаемые в торцовых стенах,должны размещаться на расстоянии не менее 3 м от продольной оси зала.

В залах для учебно-тренировочных занятий по спортивнымиграм с мячом открытые проемы в инвентарные должны закрываться свободновисящими сетками, препятствующими попаданию мячей в инвентарную.

4.7.4 Размеры открытых проемов или дверей из залов дляборьбы, бокса и тяжелой атлетики в инвентарные следует принимать по таблице4.13.

Таблица 4.13 - Размеры открытых проемов или дверей винвентарные

Назначение зала	Размер залов, м	Минимальная ширина проемов или дверей, м	Минимальная высота проемов или дверей в инвентарную, м
Бокс	18´12	1,6	2,3
	30´15	2	2,3
Борьба	24´15	1,5	2
	30´18	2,5	2
Тяжелая атлетика	18´9	2	2

5Вспомогательные помещения

5.1 Общие положения

5.1.1 Развернутый состав помещений вспомогательногоназначения в учебно-тренировочных сооружениях включает следующие группы:вестибюль с гардеробом, блоки раздевальных, душевых и санузлов длязанимающихся, инвентарные, тренерские и административные помещения. Очень важныдля функционирования такие помещения, как медицинские пункты, методическиекабинеты, бытовые для персонала. Получили распространение реабилитационныепомещения, комнаты отдыха, мастерские, пункты проката.

Примечание - Состав и уровень комфорта вспомогательныхпомещений физкультурно-оздоровительных занятий может быть выше по сравнению счисто спортивными занятиями за счет дополнительных помещений для отдыха,консультаций и восстановительных процедур.

5.1.2 Состав и расчетная площадь вспомогательныхпомещений для занимающихся в спортивных залах указаны в таблице 5.1.

Таблица 5.1

Помещения	Расчетная площадь, м2	Примечания
Вестибюль:		Допускается устройство общего вестибюля для занимающихся и зрителей. При этом расчетные площади вестибюлей не суммируются, а принимается одна - наибольшая из полученных по расчету
для занимающихся	0,5 на одного занимающегося, но не менее 20
для зрителей	0,25 на одно зрительское место
Гардеробная верхней одежды (площадь за барьером):	0,1 на одно место, но не менее 10 (в сооружениях для физкультурно-оздоровительных занятий - не менее 6)
	Расчетное число мест:
для занимающихся	на 200 % занимающихся в смену	В демонстрационных сооружениях устраивается, как правило, отдельно от гардеробной для зрителей
и сотрудников	на 100 % сотрудников
для зрителей	на 100 % зрительских мест
Фойе для зрителей	0,35 на одно зрительское место	При устройстве входов на зрительские места с отметки вестибюля фойе совмещается с ним, а площадь помещения принимается по наибольшей расчетной величине
Кассы:
кассовые кабины	2,5 на одну кабину
	Расчетное число кабин - одна на 1500 зрительских мест
помещение заведующего билетным хозяйством (администратора)	6,0
кассовый вестибюль	15 на каждую кабину	Предусматривается при двух и более кассовых кабинах
Места для переодевания в раздевальных для занимающихся (скамьи, проходы, а также кабины для переодевания инвалидов с ПОДА):	1,0 - на одно место при числе мест в одном помещении св. 50	При местах для переодевания инвалидов следует предусматривать зоны размещения кресел-колясок из расчета 0,8 м2 на одно кресло
	1,2 - при числе мест от 30 до 50
	1,3 - при числе мест менее 30
	1,7 - на одно место для инвалидов, не использующих кресла-коляски
	2,1 - на одно место для инвалидов, использующих кресла-коляски
	1,5 - 2,0 - на одну кабину для переодевания инвалидов, не пользующихся креслами-колясками
	4,0 - 5,0 - на одну кабину для переодевания инвалидов, использующих кресла- коляски
	6,0 - 8,0 - на одну «семейную» раздевальную для инвалидов с сопровождением
	Расчетное число мест.
в общих мужских и общих женских раздевальных	на 100 % занимающихся в смену	Численность, временной режим занятий и соответственно количество и размеры мест (включая кабины) для переодевания инвалидов определяются при проектировании конкретного объекта по согласованию с заказчиком.
в командных (командно-групповых) раздевальных	1,5 - на одно место для инвалидов. Расчетное число мест в каждой раздевальной для занимающихся спортивными играми (кроме хоккея) - 16	То же. При проектировании конкретного объекта по согласованию с заказчиком допускается увеличение площади командных раздевальных для размещения сопровождающих команду (группу): тренера (инструктора), врача (массажиста), администратора (руководителя) команды (группы) из расчета 1,3 м2 на одного сопровождающего
Шкафы для хранения домашней (повседневной) одежды занимающихся:	Ориентировочно до 0,2 на один шкаф: двухместный (двухъярусный или двухсекционный) или одноместный (одноярусный)	Вблизи мест для хранения одежды должны предусматриваться для инвалидов с ПОДА индивидуальные шкафы для хранения костылей и протезов
	Расчетное число мест для хранения одежды:
в помещениях общих раздевальных	мест для переодевания - на 150 % занимающихся в смену	Шкафы должны размещаться в блоке с местами (скамьями) для переодевания. При количестве шкафов, превышающем число мест для переодевания, площадь на каждый шкаф, устанавливаемый не в блоке со скамьями, принимается 0,5 м2
в помещениях командных (командно-групповых) раздевальных	мест для переодевания - на 100 % занимающихся в смену	То же. Допускается также предусматривать хранение одежды открытым способом (на крючках); в этом случае площадь для шкафов не выделяется
в отдельном помещении гардеробной	0,5 на один двухъярусный открытый шкаф (размером в плане 0,6´0,3 м) Расчетное число двухъярусных шкафов - на 100 % занимающихся в смену
Помещения для отдыха занимающихся	1,5 на одно место, но не менее 18
	Расчетное число мест:
	для не инвалидов на 20 % численности одной смены	При проектировании принимается наибольшая из полученных по расчету площадей
	для инвалидов, пользующихся креслами-колясками, из расчета не менее 0,4 м2 на каждого из единовременно занимающихся
Помещения для медицинского обслуживания:
кабинет врача	14,0 (при обслуживании инвалидов на креслах-колясках - не менее 16,0)	Расширенный состав помещений медико-восстановительного назначения при проектировании конкретного объекта принимается по согласованию с заказчиком
ожидальная	не менее 9,0
комната медицинской сестры (процедурная)	12,0 (при обслуживании инвалидов на креслах-колясках - не менее 16,0)
Блок массажной и бани сухого жара (сауны):		Необходимость наличия блока определяется заказчиком проекта
помещение массажной	12 при одном столе; при двух и более столах - по 8,0 на каждый стол
	При обслуживании инвалидов на креслах-колясках - по 16,0 на каждый стол
камера сухого жара	2 на одно место (не считая шлюза при входе), но не более 10 мест
	При обслуживании инвалидов на креслах-колясках - не менее 12,0, а также тамбур-шлюз с душевой и местом для отдыха не менее 7,0
комната отдыха при бане	2,0 на одно место в камере, но не менее 12,0
	При обслуживании инвалидов на креслах-колясках - не менее 20,0
Примечания 1. Для хранения оборудования, необходимого при трансформации мест соревнований в крытых сооружениях (помосты под ринги, борцовские ковры, гимнастические снаряды, настилы для спортивных игр), а также переносных трибун или иных съемных мест для зрителей предусматриваются складские помещения, площадь которых определяется в зависимости от количества и габаритов оборудования и принятых способов хранения. 2. Состав и габаритные характеристики не приведенных в таблице 5.1 помещений зданий со спортивными залами рекомендуется принимать по ВСН 46-86/ Госгражданстрой; МГСН 4.08-97 и Пособию к данному документу.



5.1.3 Вспомогательные помещения при спортзалах, гдезанимаются инвалиды, должны иметь дополнительные планировочные зоны,увеличенные габариты санитарно-гигиенических элементов (душевая, уборная ит.д.), специальную мебель и оборудование, дополнительные информационныеустройства (таблица 5.2).

Таблица 5.2 - Специальные планировочные требования квспомогательным помещениям для разных категорий инвалидов

Наименование помещения	Категория инвалидности*	Дополнительная площадь	Архитектурные, конструктивные и технические мероприятия
			Увеличение габаритов	Специальная мебель и оборудование	Информация и ориентация
					Визуальная	Тактильная	Звуковая
Раздевальные	А	+	+	+	+
	Б	+	+	+
	В					+	+
	Г				+
Душевые и уборные	А	+	+	+	+
	Б		+	+
	В					+	+
	Г				+
Помещения для медицинского обслуживания и реабилитации	А		+	+	+
	Б			+
	В					+	+
	Г				+
Общественные зоны	А		+	+	+
	Б			+
	В					+	+
	Г				+
Зоны для зрителей	А	+	+	+	+
	Б		+
	В					+	+
	Г				+
* Категории инвалидности: А - инвалиды с поражением опорно-двигательного аппарата (использующие кресла-коляски); Б - инвалиды с поражением опорно-двигательного аппарата (без кресел-колясок); В - инвалиды с недостатками зрения; Г - инвалиды с дефектами слуха.

5.2 Вестибюли

5.2.1 Для определения площади вестибюля в спортивномкорпусе с одним залом расчетные площади вестибюля для занимающихся и зрителейне суммируются, а принимается одна, наибольшая из полученных по расчету.

В спортивном корпусе с двумя и более залами, изкоторых места для зрителей предусматриваются только в одном, площадь общеговестибюля определяется сложением площади, рассчитанной исходя из общего числазанимающихся в смену во всех залах с площадью вестибюля для зрителей; вспортивных корпусах с местами для зрителей в нескольких залах в расчет площадивестибюля для зрителей принимается зал с наибольшим числом зрительских мест.

Примечание - В тех случаях, когда в зале имеютсястационарные места (трибуны) и временные (партер), то расчетное число зрителейв этом случае опре­деляется в соответствии со схемами трансформации зала изрительских мест.

5.2.2 Минимальная площадь вестибюля и гардеробнойверхней одежды для занимающихся в физкультурно-оздоровительных залахопределяется по таблице 5.1 приусловии, что площадь вестибюля принимается не менее 12 м², а площадьза барьером гардеробной не менее 6 м².

5.2.3 Гардеробная обычно объединяется с вестибюлем. Втех случаях, когда она размещается в отдельном помещении, перед барьеромгардеробной (вдоль него) предусматривается свободная полоса из расчета 0,03 м²на одно место в гардеробной, но ширина полосы не должна быть меньше 1 м.Глубина гардеробной за барьером предусматривается не более 6 м.

Верхняя одежда сотрудников хранится, как правило, урабочего места и в расчете гардеробной для занимающихся (или зрителей) неучитывается.

5.2.4 В круглогодично действующем сооружении, предназначенномдля учебно-тренировочных занятий с детьми до 10-летнего возраста,предусматриваются площадь ожидания для родителей, сопровождающих детей, израсчета 0,5 м² на 1 место, размещаемая, как правило, объединенной сплощадью вестибюля для занимающихся, а также места в гардеробной верхнейодежды. Число мест следует принимать на 50 % пропускной способности.

Площадь для ожидания родителей и места в гардеробнойдля их верхней одежды не предусматриваются при наличии мест для зрителей взале, так как для ожидания и хранения одежды родителей используются вестибюль игардеробная для зрителей.

5.2.5 Во всех сооружениях, где имеются места длязрителей, предусматривается фойе, площадь которого определяется из расчета 0,35м² на зрительское место; при этом принимаемое в расчет числозрительских мест должно учитывать схемы трансформации арены и зрительских мест.

В тех случаях, когда все входы на зрительские местанаходятся на той же отметке, что и вестибюль для зрителей, фойе совмещается свестибюлем; при этом расчетные площади вестибюля и фойе не суммируются, апринимается одна, наибольшая из полученных по расчету.

5.2.6 В зданиях спортивных залов, а также в другихсооружениях, где предусмотрено проведение платных мероприятий, для продажибилетов предусматриваются кассы.

Количество кассовых кабин определяется из расчета: 1кабина при числе зрительских мест или посетителей платного мероприятия до 1500человек, 2 кабины - от 1500 до 5000 человек, 3 кабины - от 5000 до 10 000человек.

При двух и более кабинах целесообразно устраиватькассовый вестибюль, площадь которого определяется из расчета 15 м²на каждую кабину. Кассовый вестибюль должен иметь самостоятельный наружный входи по возможности сообщаться с вестибюлем для зрителей.

Кассовый вестибюль должен сообщаться через окно спомещением заведующего билетными кассами (администратора), площадь которого 6 -8 м².

5.3 Раздевальные

5.3.1 Раздевальные для занимающихся следуетпредусматривать отдельно для мужчин и женщин с хранением домашней одежды вшкафах, размещаемых непосредственно в помещении раздевальной или в отдельномпомещении общей гардеробной, располагаемой смежно с мужской и женскойраздевальными, и сообщаются с ними через проемы для приема и выдачи домашнейодежды.

В сооружениях, предназначенных для соревнований покомандным видам спортивных игр (в том числе в универсальных сооружениях),следует предусматривать не менее четырех командных раздевальных без деления намужские и женские. При предназначении сооружения также для учебно-тренировочныхзанятий и (или) соревнований по другим видам спорта площади командныхраздевальных должны входить в расчет общей площади раздевальных сооружений.

Примечания

1. При количестве раздевальных более двух ихранении домашней одежды в общей гардеробной допускается размещение последнейне смежно с раздевальными, а на пути из раздевальной в зал (на площадку, поле).

2. На сооружениях спропускной способностью до 80 чел. в смену и расположением раздевальных наодном этаже с гардеробной верхней одежды последнюю допускается располагать смежнос гардеробной домашней одежды и сообщающейся с нею через дверной проем.

5.3.2 Раздевальные для занимающихся могутпредназначаться только для переодевания или для переодевания и хранениядомашней одежды.

Места для переодевания оборудуются, как правило, скамьямииз расчета не менее 0,6 м длины скамьи на одно место, а для хранения домашнейодежды предусматриваются закрытые двухъярусные шкафы размером в плане 0,6´0,3 м, устанавливаемые, как правило, в блоке с местами(скамьями) для переодевания (т.е. с общим проходом к ним). В этом случаеплощадь на каждый шкаф принимается 0,18 м². В тех случаях, когдачисло шкафов превышает число мест для переодевания, «избыточные» шкафыустанавливаются отдельно и площадь на каждый шкаф (с учетом проходов к нему)принимается 0,5 м².

Соотношение числа мест для переодевания в мужских иженских раздевальных принимается, как правило, 1:1. При этом число шкафов дляхранения домашней одежды в каждой из раздевальных принимается (в соответствии сопытом эксплуатации) на 150 % мест для переодевания.

5.3.3 При хранении домашней одежды в отдельномпомещении гардеробной домашней одежды оно оборудуется открытыми двухъяруснымишкафами такого же размера, что и крытые. Число шкафов принимается на 100 %занимающихся в смену, а площадь на каждый шкаф - 0,5 м² (с учетомподходов к нему).

Хранение домашней одежды в отдельном помещениигардеробной дает экономию площади, но требует наличия гардеробщика. Помещениегардеробной рекомендуется размещать смежно с мужской и женской раздевальными,сообщающимися с ними через окно приема и выдачи одежды. При числе раздевальныхболее двух гардеробная может располагаться не смежно с раздевальными, а на путидвижения занимающихся к залу (рисунок 5.1).

5.3.4 В раздевальных, где могут быть дети до 10 лет,рекомендуется хранение их домашней одежды только в помещении раздевальной водноярусных закрытых шкафах размером 0,6´0,3 м в плане, число которых принимается на 300 % местдля переодевания.

5.3.5 В тех случаях, когда зал предназначается длявида (видов) спорта, которым занимаются как мужчины, так и женщины,раздевальных для занимающихся при этом зале должно быть не менее двух (мужскаяи женская). Если же зал предназначается для вида спорта, которым занимаютсятолько женщины (например, художественная гимнастика) или только мужчины(например, бокс), то раздевальная предусматривается одна (мужская или женская),при этом число мест для переодевания и число двухъярусных закрытых шкафов в нейпринимаются на 100 % занимающихся в смену.

5.3.6 Для удобства подсчета площади раздевальных вовсех случаях рекомендуется пользоваться таблицей5.3. В ней приведены удельные показатели площади, при этом учтенынеобходимое число шкафов (или их отсутствие), скамей для переодевания снеобходимым числом мест, проходов надлежащей ширины, а также размещение враздевальной мойки для ног и умывальника.

При одной и той же пропускной способностифизкультурно-спортивного зала число занимающихся, одновременно пользующихсяраздевальной, зависит от принятого в проекте числа помещений раздевальных.Следует иметь в виду, что уменьшение мест в каждой раздевальной повышаеткомфорт, но ведет к увеличению суммарной площади всех раздевальных.

5.3.7 Места для переодевания инвалидов с поражениемопорно-двигательного аппарата могут быть запроектированы:

в общих раздевальных, обслуживающих как инвалидов, таки всех других занимающихся;

в общих раздевальных с устройством индивидуальныхкабин для переодевания;

в «семейных» раздевальных для инвалидов ссопровождающим.

Соотношение числа мест для переодеванияинвалидов-опорников в различных типах раздевальных определяется заданием напроектирование. Суммарная численность мест должна соответствоватьединовременной пропускной способности сооружения (группы сооружений),используемого инвалидами.

Площади раздевальных для переодевания инвалидоврекомендуется принимать по расчету в соответствии с таблицей 5.4.

Таблица 5.3

Контингент занимающихся в зале	Удельная площадь помещений, м2, при числе одновременно пользующихся данной раздевальной
	20 и менее	20 - 30	30 - 50	Свыше 50
Занимающиеся одного пола:
дети до 10 лет	2,3	2,0	-	-
дети старше 10 лет и взрослые	1,9(1,7)	1,6(1,4)	1,5(1,3)	1,3(1,1)
Занимающиеся обоих полов:
дети до 10 лет	2,8	2,6	-	-
дети старше 10 лет и взрослые	2,1(1,7)	1,8(1,4)	1,7(1,3)	1,5(1,1)
Примечание - В скобках приведен показатель удельной площади раздевальной при хранении домашней одежды в отдельном помещении гардеробной.

Таблица 5.4

Помещения раздевальных для занимающихся в спортсооружениях	Удельная площадь для занимающихся, м2/чел.		Примечания
	не использующих кресла-коляски	использующих кресла-коляски
Традиционный принцип хранения:			В скобках указан показатель площади для раздевальных с хранением одежды на открытых крючках или в отдельном помещении гардеробной
с числом мест до 40	2,1(1,7)	3,8(2,1)
то же, 40 мест и более	1,7(1,1)	3,3(1,6)
для детей до 10 лет	2,9	3,8
«Семейные» раздевальные в блоке с душевой и санузлом (для инвалидов с сопровождающими)	-	14 (площадь каждого блока)	Количество блоков:
			2 (при пропускной способности сооружения от 15 до 35 чел.); 4 (при пропускной способности сооружения св. 35 чел.)
Индивидуальные кабинки для переодевания	2 (каждая кабинка)	4(каждая кабинка)	Количество кабинок до 30 % численности занимающихся
Помещения охраняемых гардеробов для домашней одежды занимающихся	0,5	0,5	На одного занимающегося



5.3.8 При расстановке скамей для переодевания и шкафовдля хранения домашней одежды в раздевальных, гардеробных и душевых принимаютсяследующие минимальные размеры ширины проходов по таблице 5.5 и рисункам 5.2 - 5.5.

Таблица 5.5

Ширина прохода	Размер, м
В раздевальных:
между рядами скамей при сидении лицом друг к другу	Не менее 1,5
между рядом скамей и параллельной ему стеной или стоящим напротив рядом шкафов	Не менее 1,1
между рядами шкафов или рядом шкафов и стеной	Не менее 0,6
перед фронтом отдельно стоящих шкафов	Не менее 0,5
перед фронтом оконных проемов в наружной стене гардеробной домашней одежды	Не менее 0,7
боковые проходы	Не менее 0,5
главные проходы	Не менее 1
Свободная зона перед фронтом проемов в гардеробную домашней одежды	Из расчета 0,07 м2 на 1 место для переодевания при ширине не менее 0,7 м (не считая ширины прохода)
В гардеробной домашней одежды - между рядами шкафов и перед фронтом проемов в раздевальные	Не менее 0,7



5.3.9 При использовании общих раздевальных инвалидаминеобходимо учитывать, что проходы между скамьями для переодевания и шкафчикамидля хранения одежды должны быть рассчитаны на свободный проезд инвалиднойколяски (см. рисунок 5.7).

Скамьи в общих раздевальных должны располагаться нарасстоянии не менее 1,8 м друг от друга. В раздевальных необходимо устройствоподиума или островной скамьи длиной 3 м, шириной 0,5 - 0,9 м и высотой 0,5 мдля обеспечения возможности раздеваться лежа. В отдельных случаях допускаетсяустройство расширенной скамьи шириной не менее 0,6 м вдоль одной из стенраздевальной.

5.3.10 Шкафчики для хранения одежды должны быть впределах досягаемости инвалидами разного возраста - от 0,3 до 1,1 м от пола.

Хранение домашней одежды в помещении раздевальнойследует предусматривать в закрытых одноярусных шкафах высотой до 1,3 м. Впомещениях раздевальных, используемых одной командой, и для детей допускаетсяхранение домашней одежды открытым способом, на крючках.

5.3.11 Индивидуальные кабины для переодевания следуетпредусматривать как стандартных размеров 1,2´1,2 м, оборудуя их горизонтальными поручнями и скамьейдля переодевания, так и увеличенных размеров 2´2 м для инвалидов, использующих кресла-коляски.

В помещениях общих раздевальных могут выделяться зоныдля переодевания инвалидов, визуально отделяемые от всего помещения мебелью иоборудованием.

5.3.12 Исходя из гигиенических соображений путидвижения занимающихся из раздевальных в зал не должны пересекаться с путями движениязрителей.

Раздевальные должны непосредственно размещаться приспортивном зале или по коридору (по лестнице), предназначенному только длясообщения с залом.

5.4 Санитарно-гигиенические помещения

5.4.1 Размещение и количество санитарных приборов вовспомогательных помещениях следует принимать для спортивных залов по таблице5.6.

Таблица 5.6

Помещения, санитарные приборы	Количество санитарных приборов	Примечания, дополнительные данные
Душевые (женские и мужские) при:		См. общие примечания к данной таблице
раздевальных для занимающихся	Одна сетка на 5 мест для переодевания
комнатах для инструкторского и тренерского состава и бытовых помещениях для рабочих	Одна сетка на 15 единовременно работающих мужчин и на 12 единовременно работающих женщин, но не менее одной сетки при каждом помещении
раздевальных массажных и бань сухого жара	Одна сетка на 2 места в бане и 2 стола в массажной, но не менее двух сеток при бане и одной сетки при массажной	При бане допускается устройство контрастной ванны площадью не менее 4 м2
Санитарные узлы (с умывальником в шлюзах):		См. общие примечания к данной таблице
при раздевальных для занимающихся	Один унитаз на 30 мест для переодевания в женской раздевальной	Независимо от вместимости раздевальной при ней предусматривается не менее одного унитаза
	Один унитаз на 135 и один писсуар на 45 мест для переодевания в мужской раздевальной
для сотрудников и тренерского состава	Один унитаз на 15 единовременно работающих женщин	При численности единовременно работающих мужчин и женщин менее 20 чел. предусматривается общий санитарный узел на один унитаз
	Один унитаз на 60 и один писсуар на 20 единовременно работающих мужчин
для зрителей	Один унитаз на 40 женщин	В каждом помещении санитарного узла должно быть, как правило, не более 40 приборов (унитазов, писсуаров); вход и выход должны быть рассредоточены и не допускать противопотока посетителей
	Один унитаз на 330 и один писсуар на 66 мужчин
Умывальные при санитарных узлах для зрителей	Один умывальник на 4 унитаза - для женщин
	Один умывальник на 8 приборов (унитазы, писсуары) - для мужчин
Умывальники:
в раздевальных для занимающихся	Один умывальник на 30 мест для переодевания, но не менее одного в каждой раздевальной
в комнатах инструкторского и тренерского состава, помещениях для рабочих, для медицинского обслуживания (кроме ожидальной), массажной	По одному умывальнику на каждое помещение
Сушилки для волос в раздевальных для занимающихся	Один прибор на 10 мест для переодевания в женской раздевальной	В командных раздевальных не менее 2 приборов в каждой
	Один прибор на 20 мест для переодевания в мужской раздевальной
Ножные ванны (мойки для ног) в раздевальных для занимающихся	Одна ванна на 20 мест для переодевания, но не менее одной ванны в каждой раздевальной	Площадь на одну ванну 1,0´0,85 м
Мойки в помещениях для уборочного инвентаря	Одна на помещение
Примечания 1. Для инвалидов на креслах-колясках следует предусматривать отдельные санитарно-гигиенические кабины площадью 4 - 5,5 м2, оборудованные унитазами, душевыми сетками и умывальниками (см. рисунок 5.6). 2. Численное соотношение работающих мужчин и женщин принимается, как правило, 1:1. Соотношение мужчин и женщин на зрительских местах принимается в пределах 7:3 - 6:4. 3. При душевых с числом сеток более четырех предусматриваются преддушевые (шлюзы для переодевания), которые оборудуются скамьями, вешалками с крючками для полотенец и полочками для туалетных принадлежностей. 4. При числе единовременно работающих менее 5 душевые при комнатах для инструкторского и тренерского состава и бытовых помещениях могут не предусматриваться. 5. Число умывальников в шлюзах определяется исходя из расчета один умывальник на каждые 5 приборов (унитазов и писсуаров), но не менее одного умывальника при каждом санитарном узле. 6. Умывальники в раздевальных для занимающихся допускается размещать в шлюзах при уборных. 7. Сушилки для волос допускается размещать в отдельном помещении, смежном с раздевальной.



5.4.2 Размеры кабин уборных и душевых, размерыпроходов в них и в умывальных, а также расстояние между приборами приведены втаблице 5.7 и на рисунке 5.6.

Таблица 5.7

Показатель	Уборные	Умывальные	Душевые
Размеры кабин в плане (не менее), м, при дверях:
открывающихся наружу	0,85´1,2	-	0,85´1,8**
открывающихся внутрь	0,85´1,5*	-	-
открытых (без дверей)	-	-	0,85´1
Высота разделительных экранов (от пола), м	1,8	-	1,8
Расстояние от пола до низа экрана, м	0,2	-	0,2
Расстояние между приборами (в осях), м:
умывальниками	-	0,65	-
писсуарами	0,7	-	-
Ширина проходов (не менее), м:
между рядами кабин:
не более 6 в ряду	1,5	-	1,5
св. 6 в ряду	2	-	1,5
между стеной (перегородкой) и рядом кабин	1,3	1,1	1 - при числе в ряду до 6
			1,5 - при 7 и более приборах
между фронтами противоположных рядов душевых кабин	-	-	1,5
между рядами умывальников	-	1,6	-
между рядами писсуаров:
не более 6 в ряду	1,5	-	-
св. 6 в ряду	2	-	-
между кабинами и рядом писсуаров	2	-	-
* Принимается только для уборных, состоящих из одной кабины и шлюза.
** Включая преддушевую при закрытых кабинах.



5.4.3 Количество душевых кабин, оборудованных дляинвалидов, пользующихся креслами-колясками, следует принимать из расчета неменее одной сетки на трех инвалидов; число санитарных приборов - в соответствиис расчетными показателями, приводимыми в справочных пособиях к СНиП 2.08.02.

Душевая кабина оборудуется горизонтальными (на высоте0,6 и 0,9 м) и вертикальными опорными поручнями (низ на высоте 0,75 м), а такжескамьей глубиной 0,5 м и шириной не менее 0,5 м, размещенной на высоте 0,5 м.Желательно устройство откидной скамьи. Краны в душевых должны располагаться навысоте не более 1,3 м.

Специально оборудованные для инвалидов душевые кабиныразмещаются в блоке с душевыми стандартных размеров для обычных спортсменов идолжны выделяться специальной маркировкой.

5.4.5 При помещениях «семейных» раздевальныхпредусматриваются самостоятельные душевая и санузел.

Душевые в общих раздевальных должны быть рассчитаны навозможность использования инвалидами на колясках. Расстояние от стены до рядакабин должно быть не менее 1,5 м. Отдельные душевые кабины для инвалидов впределах общего помещения должны иметь размер 0,9´1,2 м.

5.4.6 В спортивных сооружениях в многоместной уборнойдолжна быть предусмотрена кабина достаточного размера для пользователяинвалидным креслом или по крайне мере оснащенная опорным поручнем по всемупериметру. Опорные поручни устанавливаются с учетом разновозрастныхпользователей на высоте 500 - 650 - 900 мм от пола.

В туалетах, рассчитанных на детей-инвалидов,необходимо устанавливать унитазы разной высоты и размеров: от детских (высотой250 - 340 мм) до взрослых (высотой 450 -500 мм).

Раковины для мытья рук также полезно устанавливать наразной высоте для удобства пользователей разной степени инвалидности и возраста- от 650 до 900 мм.

5.5 Прочие помещения

5.5.1 Площадь инструкторских определяется заданием напроектирование по таблице 5.6 илипроектом с учетом расчетных показателей, приводимых в справочномпособии к СНиП2.08.02 «Проектирование спортивных залов, помещений дляфизкультурно-оздоровительных занятий и крытых катков».

При числе инструкторов (тренеров) менее трех отдельныекомнаты для них не предусматриваются, а соответствующие площади выделяются водном из служебных помещений. В этих же случаях душевые для инструкторов(тренеров) не предусматриваются.

Комнаты инструкторов (тренеров) рекомендуетсяпредусматривать общими (для мужчин и женщин) с размещением в них кабины дляпереодевания площадью 1 м². Площадь комнат определяется из расчета2,5 м² на одно место, но не менее 9 м² каждая. Числоодновременно работающих тренеров определяется из расчета 1 чел. на каждоепомещение для занятий.

При числе единовременно работающих инструкторов(тренеров) и сотрудников не более 20 чел. рекомендуется предусматривать общий(для мужчин и женщин) санитарный узел на один унитаз и один умывальник.

5.5.2 При спортивных залах предусматриваются следующиепомещения для медицинского обслуживания и оказания первой медицинской помощизанимающимся:

кабинет врача площадью 14 - 16 м²;

ожидальная площадью 9 м².

Ожидальная может размещаться в расширенной частикоридора. На спортивных комплексах, состоящих из нескольких спортивныхкорпусов, кабинет врача с ожидальной предусматриваются только в одном здании, ав остальных предусматриваются комнаты для оказания первой медицинской помощиплощадью 9 м² каждая.

5.5.3 В отдельных случаях при соответствующемобосновании заданием на проектирование в составе помещений для медицинскогообслуживания могут предусматриваться медико-восстановительные центры.Рекомендуемые состав и площади помещений медико-восстановительного центрапринимать по приложению Ж.

При проектировании указанных помещений следуетруководствоваться требованиями, предъявляемыми к аналогичным помещениямлечебно-профилактических учреждений.

Наличие помещений медико-восстановительного центрапозволяет использовать их населением на основе платных услуг, в связи с чем приобъемно-планировочном решении сооружения целесообразно учитывать возможностьавтономного использования помещений центра населением при удобной связи состальными основными и вспомогательными помещениями.

5.5.4 Помещения медико-восстановительного центрарасполагаются обособленной группой, удаленной от помещений вентиляционныхкамер, насосных и других возможных источников вибрации и шума. При расположениимедико-восстановительного центра в отдельном здании в составе помещений центра,кроме приведенных в таблице приложения Ж, предусматриваются вестибюль площадью 15 - 20 м²и гардеробная верхней одежды площадью 10 м².

На спортивных комплексах, состоящих из несколькихспортивных корпусов, помещения медико-восстановительного центрапредусматриваются в одном из спортивных корпусов (взамен кабинета врача иожидальной).

В составе медико-восстановительного центра могутпредусматриваться помещения массажной и бани сухого жара.

5.5.5 В состав помещений массажной следует включать:

массажную площадью 12 м² при одном столе,при двух и более столах площадь принимается из расчета 8 м² накаждый стол;

раздевальную из расчета 1,5 м² на каждыйстол, но не менее 5 м²;

душевую (см. таблицу5.6).

При расположении массажной при раздевальных длязанимающихся отдельные раздевальные и душевые при массажной непредусматриваются.

5.5.6 В состав помещений бани сухого жара входят:

камера сухого жара, площадь которой определяется израсчета 2 м² на одно место (не считая шлюза при входе в камеру,препятствующего проникновению в нее влаги). Рекомендуется предусматриватьвместимость камер в пределах 7 - 8 человек (но не более 10); при необходимостииметь большее число мест предусматривается соответственно 2 камеры или более;

раздевальная из расчета 1,5 м² на одноместо в камере, но не менее 12 м²;

душевая (см. таблицу5.6).

При проектировании саун следует учитывать требованияп. 1.81* СНиП2.08.02, п. 6.3.9 СНиП 31-05 и СП 31-113.

5.5.7 Массажная и баня сухого жара могутпредусматриваться в зданиях спортивных залов в случаях, когда на сооружении непредусматривается медико-восстановительный центр. Необходимость их устройства,а также число массажных столов и мест в камере сухого жара, зависящие восновном от спортивной квалификации занимающихся, определяются заданием напроектирование.

При размещении бани сухого жара вне составамедико-восстановительного центра в ней рекомендуется дополнительнопредусматривать:

комнату отдыха из расчета 2 м² на одноместо в камере, но не менее 12 м². Комнату рекомендуется оборудоватьмягкими креслами или шезлонгами;

контрастную ванну с зеркалом, как правило, размером 2´2 м, размещаемую в отдельном помещении. Обходныедорожки вокруг ванны рекомендуется принимать шириной до 2 м. Необходимостьустройства ванны определяется заданием на проектирование.

При размещении бани сухого жара в блоке с массажнойраздевальные при них (с душевыми) устраиваются раздельными с самостоятельнымивходами в них, что создает возможность их автономного использования.

5.5.8 В саунах между входной дверью и полками впарильной необходимо свободное пространство для въезда и поворота коляски -круга диаметром не менее 1,4 м. Размер двери в парильную - не менее 0,8 м вширину. Рекомендуется устройство на этой двери наклонной длинной ручки подиагонали.

Каменка должна быть защищена решеткой. Полки впарильной должны быть снабжены опорными поручнями.

Рядом с парильной желательно предусматривать скамьюдля отдыха в душевой.

5.5.9 При пропускной способности залов менее 48человек занимающихся в смену (или при числе зрительских мест менее 500) буфетыне предусматриваются. При пропускной способности менее 48 занимающихся в сменув помещениях для отдыха или вестибюлях могут устанавливаться автоматы дляпродажи напитков.

Число мест в буфетах рекомендуется принимать: длязанимающихся из расчета 1 посадочное место на 6 человек суммарной пропускнойспособности в смену; для зрителей из расчета 3 % числа зрительских мест.

5.5.10 Площади буфетов (с раздаточной) длязанимающихся принимаются из расчета 3,4 м² на каждое посадочноеместо при их числе до 8 и по 1,25 м² на каждое посадочное местосверх 8 и до 30. При общем числе мест в зале свыше 30 - не менее чем по 1,8 м²на каждое место. (Площади залов буфетов для зрителей принимаются не менее 1,4 м²на каждое место без учета раздаточной).

Площади подсобных помещений буфетов определяютсяприменительно к требованиям по проектированию учреждений общественного питания.

5.5.11 В зданиях спортивных корпусовпредусматриваются бытовые помещения для рабочих и служебные помещенияадминистративного и инженерно-технического персонала.

5.5.12 Состав технических и хозяйственных помещенийопределяется в зависимости от инженерного оснащения сооружений, а их площадипринимаются по расчету в соответствии с действующими нормами и штатнымрасписанием.

Состав помещений кладовых и складов для храненияспортивного оборудования и инвентаря и других складских помещений, мастерских(художников, столярной, слесарной, ремонта электро- и радиоаппаратуры,спортивного оборудования и инвентаря) и иных производственных и складскихпомещений принимается в зависимости от количества, габаритов и способовскладирования.

Для персонала, работающего в этих помещениях, должныпредусматриваться санитарно-бытовые помещения в соответствии со СНиП 2.09.04.

6Конструктивные решения

6.1 Общие положения

6.1.1 Несущие и ограждающие конструкции заловрассчитываются с учетом нагрузок от прикрепляемого к ним стационарного илисъемного спортивного оборудования, исходя из его массы. При расчете нагрузки отприкрепляемых к потолку или стенам каната для лазания, колец и гимнастическихстенок следует кроме массы самого оборудования учитывать также нагрузку отмассы занимающегося, принимаемой равной 100 кг, и исходить из динамическогохарактера этой нагрузки.

Предел огнестойкости применяемых строительныхконструкций должен соответствовать установленной степени огнестойкости здания(таблица 4* СНиП21-01), одновременно следует учитывать положения п. 1.40 - 1.45 СНиП 2.08.02.

6.1.2 Стены спортивных залов должны отвечать следующимфункциональным требованиям:

- крепежные детали для оборудования, регуляторов ит.д. должны закладываться заподлицо с поверхностью стен или заглубляться;

- электрические выключатели, регуляторы осветительнойарматуры должны располагаться на высоте 1,2 м, доступной для инвалидов;

- стены из лицевого кирпича должны выполняться сзатиркой швов заподлицо.

6.1.3 Оборудование крепят:

к полу - с помощью закладных деталей, устанавливаемыхв полу, заподлицо с его поверхностью; при применении синтетических покрытий, непозволяющих крепить к ним закладные детали, необходимо их установку и надежноекрепление предусматривать в конструкции пола, заподлицо с поверхностьюсинтетического покрытия;

к потолку и стенам - с помощью закладных деталей илидополнительных конструктивных элементов.

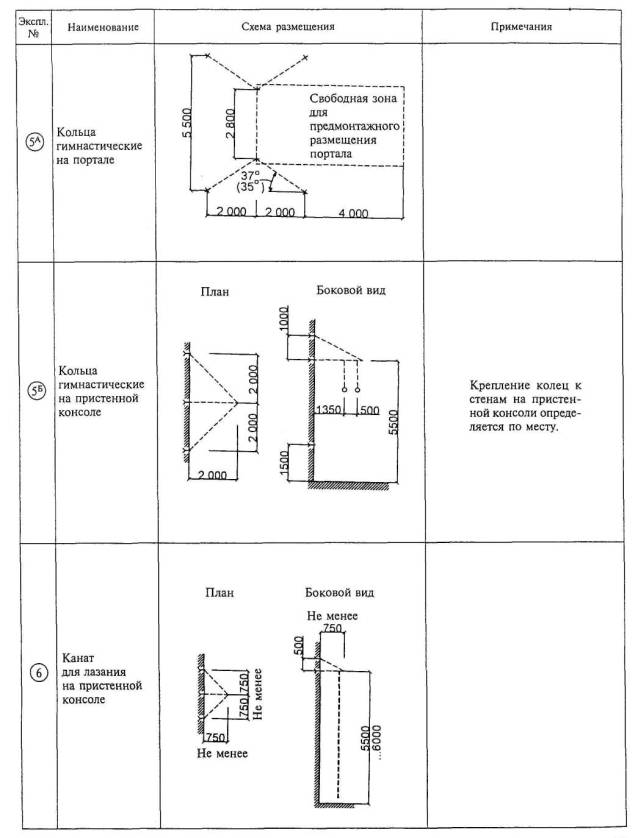

Канаты для лазания должны подвешиваться на консоли,закрепляемой в стене, на монорельсе или иным способом, допускающим отведениеканата к стене, когда он не используется. На планах расстановки оборудованияпоказано только рабочее местоположение канатов в плане без указания типакрепления их к ограждающим конструкциям зала.

Одно- или двухпролетные гимнастические стенки крепятвходящими в комплект снаряда металлическими угольниками: в нижней части стенки- к полу зала, в верхней - к доске (110´30 мм), которая прикрепляется по месту к стене зала.

6.1.4 Встраиваемое или прикрепляемое к ограждающимконструкциям спортивное оборудование крепится с помощью закладных деталей,входящих, как правило, в комплект оборудования. Если ограждающие конструкции непозволяют устанавливать в них закладные детали, необходимо в каждом отдельномслучае разрабатывать в проекте дополнительные (переходные) конструктивныеэлементы.

Закладные детали для крепления оборудования, врезаемыев полы залов, следует устанавливать заподлицо с поверхностью пола.

6.1.5 По периметру спортивного зала на высоте от пола0,9 м (для взрослых) и 0,7 м (для детей) в залах для занятий слепых ислабовидящих спортсменов устраивается поручень для ориентации при ходьбе и беге.

6.1.6 Поверхность пола в залах должна бытьгоризонтальной, гладкой и нескользкой, удовлетворяющей тепло- извукоизоляционным требованиям.

Полезную нагрузку на полы спортивных залов (включаязакрытые щитами ямы в залах для гимнастики) следует принимать равной 400 кг/м².

6.2 Полы

6.2.1 Полы в спортивных залах в зависимости отназначения последних по виду спорта могут быть деревянными или иметьсинтетическое покрытие.

Полы в помещениях и залах дляфизкультурно-оздоровительных занятий рекомендуются дощатые с толщиной доски от37 до 39 мм (доску толщиной 29 мм рекомендуется применять в помещениях длязанятий на тренажерах).

Если основание пола устраивается на грунте, топредусматриваются полное удаление растительного слоя и мероприятия дляисключения деформаций в виде просадок и выпучиваний, а также капиллярногоподсоса влаги под покрытия.

6.2.2 Деревянные полы рекомендуется предусматривать,как правило, во всех спортивных залах (кроме залов для легкой атлетики ифутбола) и проектировать их из доски толщиной 32 - 37 мм (в острожке) или избруса сечением 60´60 мм (рисунок 6.1),а также паркетно-щитовыми (рисунок 6.2).

Для снижения травматизма опорно-двигательногоаппарата занимающихся в залах для спортивных игр следует применять полы подвойным лагам (рисунок 6.3, схема2), обладающие определенной эластичностью, компенсирующей перегрузкиголеностопных мышц и связок.

Пол в спортивных залах восточных единоборств долженбыть из доски или бруска. Площадка учебно-тренировочных занятий и соревнованийдолжна быть покрыта упругим покрытием - ковром, образуемым секционными матами,- татами.

6.2.3 Деревянные полы из бруса (рисунок 6.1, схемы 3 и 4) предусматриваются взалах для спортивной гимнастики в связи с тем, что:

типовые закладные детали для крепления гимнастическихснарядов крепятся в полу с помощью шурупов длиной 50 мм, и надежность крепленияобеспечивается, если шурупы полностью находятся в теле покрытия пола;

при занятиях на гимнастических снарядах пол зала(через закладные детали) испытывает большие усилия в местах крепления снарядов,поэтому между лагами предусматриваются связи, устанавливаемые в шахматномпорядке с шагом 2,5 м.

Рекомендуемое покрытие пола спортивного зала длягрупповых занятий аэробикой - буковый паркет.

6.2.4 При устройстве деревянных полов следуетучитывать следующие условия:

а)    доски ибруски выбирают с возможно меньшим количеством сучков, удаление которыхнеобходимо осуществлять высверливанием их и закладкой деревянных пробок;

б)    доски ибруски укладывают вдоль зала, а их стыки устраивают вразбежку и опирают налаги;

в)    доски ибруски крепят к лагам гвоздями и обязательно косым забоем.

6.2.5 В тех случаях, когда зал располагается на второмэтаже и под ним находятся вспомогательные помещения с постоянным пребываниемлюдей в них, рекомендуется предусматривать звукоизоляцию. В частности,устраивать под лагами пола звукоизоляционные ленточные прокладки (рисунок 6.3):

- минераловатные маты толщиной 40 - 50 мм, прошитые вбумаге;

- минераловатные маты толщиной 30 - 40 мм насинтетической связке;

- простеганные стекловолокнистые маты толщиной 30 - 40мм;

- минеральные и стекловолокнистые плиты толщиной 40 -50 мм на синтетической связке;

- древесно-волокнистые изоляционные плиты толщиной 16- 20 мм.

6.2.6 К синтетическим покрытиям, применяемым для половспортивных залов, относятся рекомендованные Госкомспортом России и допущенныеорганами Минздрава России:

резиноподобные материалы заводского изготовления типа«Рездор», «Арман», «Олимпия» и др., выпускаемые в виде плит или листов толщинойне менее 13 мм;

типа «Регупол», выпускаемые в виде рулонов шириной1,25 м и длиной до 50 - 45 м;

наливные самоотверждающиеся типа «Тартан» на основеполиуретана и жидких каучуков холодного отверждения.

Конструкция пола с синтетическим покрытием приведенана рисунке 6.4.

Синтетические покрытия выполняются в один или два слояпо бетонному или асфальтобетонному основанию.

6.2.7 Покрытие пола следует выбирать, учитываяспециальные требования занятий с инвалидами:

- пол в залах, где используются коляски, следуетокрашивать в более темные тона, чтобы не оставалось следов от шин;

- для инвалидов с коляской и для инвалидов сограниченной подвижностью необходим слегка шероховатый пол;

- более безопасна поверхность пола из полупружинящихили пружинящих синтетических материалов (типа «Регупол» с верхним слоемтолщиной 6 мм);

- для занятий слепых поверхность пола должна бытьидеально гладкой, чтобы исключить возможность заноз и травм.

В зале необходимо обеспечить легкую доступностьинвентарной, возможность перевозки оборудования (брусья, маты и пр.).

6.2.8 Для ориентации слепых и слабовидящих спортсменовв зале следует предусматривать полосы ориентации, представляющие собойрезиновую дорожку с рельефной поверхностью. В углах площадки направлениерельефного рисунка следует изменять (рисунок 4.55).

6.2.9 В полу залов для учебно-тренировочных занятий поспортивной гимнастике у гимнастических снарядов следует устраивать ямы дляприземления с мягким заполнителем. Размеры ям, их размещение следует приниматьпо заданию на разработку технологической части проекта. Конструкция ям должнапозволять закрывать их щитами заподлицо с поверхностью зала. Размеры ям угимнастических снарядов следующие: под перекладиной и под женскими брусьями -11 - 12 м в длину и 2,5 - 3 м в ширину; для опорных прыжков - длиной 5 м ишириной 2,5 - 3 м. Глубина ям - 1,1 - 1,5 м.

6.2.10 В универсальных залах для спортивной гимнастикии спортивных игр, а также при вынужденном размещении зала для спортивнойгимнастики не на первом этаже ямы у гимнастических снарядов могут непредусматриваться.

Возможно устройство ямы под батутом. В этом случаесетка батута располагается на отметке пола зала. Длина ямы под батутом 5,53 м,ширина 3,23 м, глубина принимается равной высоте конструкции батута. Ямызакрывают щитами заподлицо с полом зала, а в открытом виде их края обкладываютсъемными мягкими бортами. В качестве мягкого заполнителя в ямах угимнастических снарядов применяют, как правило, обрезки поролона.

6.2.11 Поверхность пола в залах для бокса, борьбы итяжелой атлетики должна быть горизонтальной, ровной и нескользкой, конструкцияпола - упругой, удовлетворяющей тепло- и звукоизоляционным требованиям.Полезная нагрузка на полы залов 4 кПа (400 кгс/м²). Помосты длязанятий с тяжестями не должны быть связаны с полом зала, а при размещении их напервом этаже - и с фундаментами здания. При размещении помостов не на первомэтаже или над подвалом в местах их расположения следует предусматриватьспециальные конструктивные мероприятия, обеспечивающие необходимую прочностьперекрытия и звукоизоляцию.

При расчете фундаментов и междуэтажных перекрытий подпомостами в залах для тяжелой атлетики следует учитывать ударную нагрузку отштанги массой 250 кг, падающей на помост с высоты 2,4 м, а в других залах, вместах, где предусмотрены помосты, - штанги массой 180 кг. Помостырекомендуется устанавливать заподлицо с полом зала.

6.2.12 Для учебно-тренировочных занятий вместоустановки помостов рекомендуется предусматривать специальную конструкцию пола.Эта конструкция предусматривает устройство двух бетонных колодцев, имеющихразмеры (в чистоте) 2,0´0,6 м в плане и глубину 0,45 м. На дно этих колодцевукладывается два слоя деревянных брусков, а сверх них кладутся пять слоевлистовой резины или резиноподобных материалов (толщиной каждого слоя 50 мм).Между внутренними стенками колодцев (расстояние составляет 0,9 м) устраиваетсядощатый или брусчатый пол (по лагам, устанавливаемым по бетонному подстилающемуслою, укладываемому на подстилающий грунт). По обе стороны от деревянного пола,заподлицо с ним, укладывается листовая резина, которой покрываются колодцы изона шириной по 0,75 - 1 м по обе стороны за их пределами.

6.2.13 Поверхность пола в бильярдной должна бытьабсолютно горизонтальной, пол - твердый, выдерживающий давление ножек столов.

6.3 Противопожарная безопасность

6.3.1 При проектировании зданий и сооружений,включающих помещения физкультурно-спортивных залов, следует обеспечиватьбезопасность занимающихся с учетом применяемых строительных конструкций иматериалов, объемно-планировочных решений зданий, состава и назначениядополнительных групп помещений и т.д. Для этого следует учитывать требования СНиП 21-01,СНиП 2.08.02, ГОСТ12.1.004.

Не допускается проектировать здания IV и V степенейогнестойкости для занятий инвалидов.

Параметры путей эвакуации зданийфизкультурно-оздоровительных учреждений должны соответствовать требованиям,изложенным в СНиП21-01, СНиП35-01 и СНиП2.08.02.

6.3.2 Площадь физкультурно-спортивных залов должнасоответствовать параметрам, указанным в таблице 1 п. 1.14* СНиП 2.08.02. Еслиплощадь зала превышает установленную в таблице 1, то между зальным и другимипомещениями следует предусматривать противопожарные стены или перегородки 1-готипа и необходимо иметь не менее двух эвакуационных выходов.

При применении трансформируемых перегородок в зальныхпомещениях следует предусматривать эвакуационные выходы из каждой разделяемойчасти.

6.3.3 Степень огнестойкости зданий сфизкультурно-спортивными помещениями не должна быть ниже степени огнестойкостиздания, к которому они пристраиваются.

При размещении сооружений физкультурно-оздоровительныхучреждений в блоках, пристраиваемых к общеобразовательным школам, необходимоотделить их функционально, а также противопожарными перегородками 1-го типа иперекрытиями 3-го типа. Заполнение проемов в противопожарных преградахвыполняется в соответствии с требованиями СНиП 21-01 и СНиП 2.08.02.

6.3.4 Конструкции и материалы покрытия пола спортзаладолжны соответствовать по пожарно-техническим характеристикам п. 6.25* СНиП 21-01:

- для зала без зрителей - аналогично покрытию пола вобщих коридорах и холлах - В2, РП2, ДЗ, Т2;

- для зала, где занимаются инвалиды или есть зрители,- аналогично покрытию пола в вестибюле - Г2, РП2, Д2, Т2.

6.3.5 Материалы для обшивки (в том числе акустической)стен и потолков в зальных помещениях физкультурно-спортивного назначенияследует принимать со следующими пожарно-техническими характеристиками:

- каркас для подвесных потолков - НГ;

- обрешетка или каркас стен - Г2*;

- облицовка стен и потолков - ГЗ.

6.3.6 В отделке стен и потолков помещений дляфизкультурно-оздоровительных занятий инвалидов, а также помещений, где могутнаходиться дети, следует применять материалы со следующими пожарно-техническимихарактеристиками: Г1, В1, Д2 и Т2.

6.3.7 Система средств оповещения об опасности должнабыть комплексной и соответствовать СНиП35-01, НПБ104.

7Внутренняя среда

7.1 Естественное освещение

7.1.1 Спортивные залы должны иметь с учетом требованийСНиП 2.08.02прямое естественное освещение. Расчетная площадь световых проемов определяетсяв процентах площади пола помещения по таблице 7.1.

Таблица 7.1

Назначение зального помещения	Площадь световых проемов, %, площади пола при освещении:
	боковом		верхнем
	одностороннем	двух- и многостороннем	зенитными фонарями	другими видами фонарей
Для спортивных игр	20	17	12	14
Для других видов спорта	17	14	10	12
Примечание - Рассчитанные по таблице площади световых проемов могут быть увеличены в пределах до 5 %.

* В том числе деревянные рейки,древесно-стружечные и древесно-волокнистые плиты, обработанные со всех стороногнезащитными красками или лаками или подвергнутые глубокой пропиткеантипиренами.

Число, размеры и размещение проемов должныобеспечивать равномерность естественного освещения. Естественное освещение необязательно в помещениях кегельбана и бильярдной.

Освещение предусматривается, как правило, боковое водной из продольных стен зала с размещением низа световых проемов на высоте неменее 2 м от пола.

Для обеспечения требуемого уровня освещенности (взависимости от ширины и высоты зала) допускается устраивать окна в другихстенах зала (с размещением низа световых проемов на высоте не менее 4,5 м отпола), а также верхнее освещение или боковое в комбинации с верхним. Световыепроемы верхнего освещения размещаются только над той частью пола зальногопомещения, освещение которой не обеспечивается боковыми световыми проемами.

В залах для спортивных игр размещать световые проемы вторцовых стенах не допускается.

7.1.2 При размещении низа световых проемов боковогоосвещения по высоте, составляющей не менее 1/4 ширины зального помещения, ихплощадь может быть уменьшена по сравнению с рассчитанной по таблице 7.1 на 10 %, так как размещение световыхпроемов на возможно большей высоте улучшает качество освещенности (кроме того,оно облегчает размещение прикрепляемого к стенам спортивного оборудования).

7.1.3 Ориентацию световых проемов по сторонамгоризонта при одностороннем освещении следует принимать в центральных исеверных районах страны (>45°), как правило, на юго-восток, а в южных районах (<45°) - на северо-восток. В залах со световыми проемамис двух и более сторон основные (расположенные на высоте 2 м от пола) световыепроемы должны быть ориентированы в южных районах на север, а в центральных исеверных - на юго-восток.

При вынужденной ориентации световых проемов наюго-запад или запад необходимо предусматривать применение светорассеивающихматериалов для заполнения проемов или, как правило, наружных солнцезащитныхустройств (экранов, козырьков, жалюзи, систем вертикального озеленения),обеспечивающих необходимую защиту от слепящего и теплового воздействиясолнечных лучей. Предохранение от слепящего действия солнечных лучей следуетпредусматривать и в случаях расположения площадок поперек зала для спортивныхигр, при котором оконные проемы оказываются в торцах поля для игры.

7.1.4 Необходимость естественного освещения в другихпомещениях вспомогательного характера принимается по приложению 4*(обязательному) СНиП2.08.02.

7.2 Акустические требования

7.2.1 В спортивных залах время реверберации начастотах 500 - 2000 Гц следует принимать в пределах зоны, показанной на рисунке7.1 и в таблице 7.2. Рекомендуются, как правило - средниепоказатели зоны, но не выше верхней границы, являющейся предельно допустимой.

На частотах ниже 500 Гц время реверберации допускаетсяувеличивать на 15 - 20%.

Для зальных помещений с местами для зрителей графикприведен при заполнении зрительских мест на 2/3.

7.2.2 Акустика зала важна как для инвалидов сдефектами слуха, так и для инвалидов по зрению. Инвалидам с дефектами слуханеобходим акустический режим с короткими периодами реверберации (2,5 с вышеуровня 500 Гц) и низким уровнем шумов в зале (звукоизоляция вентиляции иударного шума). Объемы залов должны быть минимально необходимыми потехнологическим требованиям. Следует ввести, где возможно, перфорированный илислоистый акустический потолок.

7.2.3 В зальных помещениях с циркульными (купольными,сводчатыми, арочными) покрытиями радиус кривизны должен быть не менее чем в двараза больше высоты помещения для избегания концентрации звуковой энергии ифокусировки звука.

В зальных помещениях без мест для зрителей независимоот формы покрытия при отношении длины помещения к его высоте, составляющемвеличину 5 и менее, акустические устройства могут не предусматриваться.

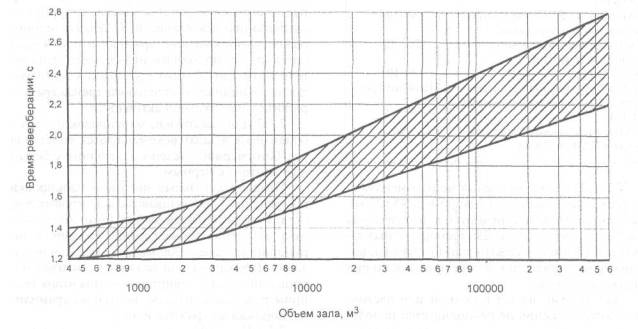

Рисунок 7.1- График времениреверберации

Таблица 7.2

Помещения	Уровень звукового давления, дБ, при среднегеометрической частоте октавных полос, Гц								Уровень звука, дБА
	63	125	250	500	1000	2000	4000	8000
Спортивные залы для видов спорта, требующих музыкального сопровождения	71	61	54	49	45	42	40	38	50
Остальные спортивные залы	79	70	63	58	55	52	50	49	60



7.2.4 Для защиты мягкой фактуры звукопоглощающихматериалов от механического повреждения применяются акустически прозрачныеэкраны (перфорированные плиты, отверстия в которых составляют не менее 20 %поверхности, металлические сетки с ячейками 5´5 см и др.).

7.2.5 Звукопоглощающие материалы, рекомендуемые дляприменения в качестве акустических облицовок, приведены в таблице 7.3. В спортивных залах, предназначенных дляинвалидов с дефектами слуха, следует предусматривать звукопоглощающиеакустические потолки, а на стенах залов - обшивку мягкими и упругимиматериалами на высоту не менее 2 м от пола.

Таблица 7.3

Материал	Плотность, кг/м3
Супертонкое щелочное стекловолокно	15-20
Ультратонкое и супертонкое щелочное стекловолокно	8-10
Супертонкое штапельное базальтовое волокно	20-25
Холст СТВ	8-10
Плиты минераловатные на синтетическом связующем марки ппм	Не более 150
Плиты минераловатные акустические ПА/С и ПА/О	130



7.2.6 Для занятий слепых не рекомендуютсятрехсекционные залы (например, 45´27 м), так как в них не обеспечивается акустическаяизоляция мест занятий. Для тренировочных занятий лучше использовать залы безтрибун, которые могут привести к потере ориентации при отраженном звуке.

Для занятий людей с полной или частичной потерейзрения не рекомендуется использование отдельных площадок и зон, выгороженных вмногосекционных залах перегородками, не обеспечивающими акустической изоляции.

7.2.7 Для слепых звук - источник ориентации. Необходимаповышенная звукоизоляция зон активности (залов и других помещений).Рекомендуется использование акустических ориентиров - «звуковых маяков»(рисунок 4.56) для выполненияпрыжков и метаний.

7.3 Требования к цвету

7.3.1 Цветовое решение залов имеет большое значениедля занимающихся, например:

различные виды инвалидности могут сопровождатьсядлительным общим или частичным лишением восприятия цвета. Кроме того, цветиграет важнейшую роль в системе ориентации и информации для инвалидов счастичной потерей зрения и для глухих.

В залах желательно применять чистые, независящие откачества освещения контрастные цвета: пол - голубой (желтый), стены - желтые(голубые). Для тренажерных залов и помещений возможен вариант окраски пола взеленый (красно-коричневый) цвет, а стен - в красно-коричневый (зеленый).

Цвет должен соответствовать характеру деятельности ифункциональному назначению помещения, а также назначению оборудования: мячи -желтые, красные, тренажеры - голубые, зеленые, залы для спортивной терапии: ползеленый (красный), стены красные (зеленые).

7.3.2 Как правило, сочетание применяемых в зале цветовдолжно обеспечивать, с одной стороны, состояние успокоенности, с другой -активизацию деятельности. Поэтому эмоционально возбуждающие красный и оранжевыйцвета следует применять лишь в зонах кратковременного (до 10 мин) пребываниязанимающихся, например у отдельного тренажера для развития двигательнойактивности.

7.3.3 Для указателей, маркировок и других ориентиров взалах рекомендуются сочетания голубого, черного, зеленого, красного с белым илижелтого с черным.

Предупредительные цветовые маркировки и ориентирыустанавливаются для игровых зон, ограничения площади мобильного оборудования,выделения кромки ванны бассейна (ширина полосы около 300 мм), а также длявыявления функционально важных элементов помещений и узлов спортивногоинвентаря (например, входы и выходы, центровка трамплина, дорожка для разбега идр.).

7.3.4 При выборе цветовых средств следует также руководствоватьсятакими общими критериями, как фоновый контраст (стены светлые - мяч темный) икоэффициент отражения. Его средняя величина с=0,45. Цвета плоскостей (пол,стены, потолок) и стендов (например, табло), особенно в замкнутом пространстве,должны сочетаться с целью создания микроклимата в помещении и ориентации вданном пространстве.

7.3.5 Надо учитывать, что большие поверхности (пол,стены, потолок) реально создают фон для предметов, объектов и форм игарантируют контрастность восприятия отдельных предметов на каком-либо фоне.При необходимости узким черным контуром (например, пол - стена, стена - дверь,окно, зеркало и т.д.) подчеркивается переход от одной большой поверхности кдругой. Необходимо помнить, что белые линии (контур) осветляют фон, а черные -затемняют. Дополнительно используются предупреждающие (предостерегающие) цвета(например, границы игрового пространства, пространство для передвижениядвигающихся предметов, зоны внимания - проходы), здесь используют более широкиеполосы (поля около 30 см).

7.3.6 Предупреждающие цвета и цвета вниманияиспользуются для обозначения или маркировки деталей, например ручек упоровдвигающихся предметов, центра батута, разметки пола и указателей кприспособлениям.

Визуально воспринимаемые обозначения и символы помеждународной практике, особенно для инвалидов по слуху, рекомендуется делатьследующих цветов:

·      красный - тревога, стоп;

·      желтый - перерыв, пауза;

·      белый - звонок, началоигры.

Белая линия на зеленом поле - обозначениеэвакуационного пути.

Для занятий слепых и слабовидящих спортсменов в залевизуальная информация должна дублироваться звуковой.

7.3.7 Текстовые информационные сигналы (таблички)должны использоваться в интерьере исключительно для обозначений, связанных сбезопасностью людей. В используемых сигналах безопасности в мировой практикеприменяют цвета фона, имеющие следующие значения:

красный - для сигналов остановки, запрета илиобозначения мест хранения противопожарного оборудования;

желтый - для сигналов предупреждения;

зеленый - для сигналов обозначения безопасности илипервой помощи;

синий - для сигналов направления движения иинформации.

Ниже приведены некоторые примеры использования цветафона в информационных знаках:

красный - стоп. Оборудование для экстренной остановки.Запрет;

желтый - опасность (радиация; химические вещества;опасный проход; препятствие);

зеленый - проход. Аварийный проход. Место оказанияпервой помощи;

синий - информационные знаки (обозначениеместоположения телефона-автомата, санитарные узлы и т.п.).

Виды спорта, культивируемые среди инвалидов, приведеныв приложении И.

8Инженерное оборудование зданий

8.1 Отопление и вентиляция

8.1.1 Устройство систем отопления и вентиляциипредусматривается с учетом требований СНиП 41-01.

8.1.2 За расчетные параметры воздуха в рабочей зонеспортивных залов без зрителей принимается температура 15°С при относительнойвлажности 35 - 60 %, а скорость движения воздуха не более 0,3 м/с в залах дляборьбы и не более 0,5 м/с в залах для бокса и тяжелой атлетики.

В помещениях для физкультурно-оздоровительных занятийрасчетная температура воздуха в холодный период года принимается 18°С приотносительной влажности 30 - 60 % и расчетной температуре наружного воздуха попараметрам Б (нижний предел относительной влажности приведен для холодногопериода года и приведенной выше температуры).

В игровом зале кегельбана должны быть постоянныепараметры микроклимата в течение всего года. Температура воздуха по зданию 19 -23°С, непосредственно в зоне дорожек и площади для игроков – 20 - 21°С.

Относительная влажность должна быть одинаковой, длячего пространство под дорожками должно быть проветриваемым.

Температура воздуха (в залах для сквоша) - 18°С. Там,где корты изолированы и не составляют части многоцелевого здания и где нет местдля зрителей, температура воздуха может быть ниже. Рекомендуемый уровеньосвещения над площадкой корта – 500 - 650 лк.

Температура воздуха в бильярдных – 15 - 16°С. Впомещениях обязательна вентиляция, так как в бильярдных, как правило,разрешается курить.

Примечания

1. В помещениях, не указанных в данномпункте, температуру воздуха и кратность воздухообмена принимают по требованиямсоответствующих норм.

2. Расчетнаятемпература воздуха приведена для рабочего времени в холодный период года, втеплый период года температура в помещениях принимается в соответствии стребованиями СНиП 41-01.

8.1.3 Выбор системы отопления в этих помещениях(воздушное, водяное и др.) определяется технико-экономическим обоснованием.

Указанную подвижность воздуха в зонах нахождениязанимающихся в зальных помещениях рекомендуется обеспечивать, применяя, какправило, сосредоточенную подачу приточного воздуха. Необходимое количествоприточного воздуха определяют расчетом из условия ассимиляции избытков тепла,однако приток наружного воздуха не должен быть менее 80 м²/ч на 1занимающегося в смену.

8.1.4 Рекомендуемые параметры воздуха можнообеспечить системой воздушного отопления, совмещенного с приточной вентиляцией.В этом случае в системе приточной вентиляции необходимо предусматриватьрециркуляцию воздуха.

8.1.5 В спортивных залах, где предусматриваютсяестественная приточно-вытяжная вентиляция и снижение температуры в нерабочеевремя, систему отопления рекомендуется устраивать из двух раздельных группнагревательных приборов: основной, рассчитанной на постоянное поддержаниетемпературы внутреннего воздуха +5°С, и дополнительной, обеспечивающейдоведение внутренней температуры до расчетной.

8.1.6 Самостоятельные системы приточной и вытяжнойвентиляции предусматриваются для: спортивных залов, душевых, раздевальных длязанимающихся и массажных, служебных помещений для административного иинженерно-технического персонала, инструкторско-тренерского состава, бытовыхпомещений для рабочих, технических помещений.

Спортивные залы без мест для зрителей, имеющие объем,при котором на каждого единовременно занимающегося приходится не менее 80 м³объема зала, допускается проектировать с естественной приточно-вытяжнойвентиляцией с обеспечением однократного воздухообмена в 1 ч.

8.1.7 Систему вытяжной вентиляции из санитарных узлови курительных допускается объединять с системой вытяжной вентиляции из душевых.

8.1.8 Неорганизованную подачу наружного воздуха вспортивные залы при проектировании естественной приточно-вытяжной вентиляциирекомендуется осуществлять, используя в качестве приточных устройствоткрывающиеся фрамуги в нижней и верхней частях витражей.

8.1.9 Подавать воздух в зал и удалять его следует изверхней зоны. Приточные устройства размещаются преимущественно со стороны,противоположной основным световым проемам, вытяжные устройства рекомендуетсяразмещать там же. Приточно-вытяжные устройства можно располагать и с двухпротивоположных торцовых стен.

8.1.10 Систему приточно-вытяжной противодымнойвентиляции физкультурно-спортивных залов и помещений следует предусматривать всоответствии с требованиями раздела 8 СНиП 41-01.

8.1.11 В зальных помещениях, выполненных вклеедеревянных конструкциях, при необходимости обеспечения требуемойотносительной влажности в зоне этой конструкции (не менее 45 %) рекомендуетсяустройство увлажнения воздуха в системах приточной общеобменной вентиляции. Вотдельных случаях при отсутствии приточной вентиляции допускается использованиеместных увлажнителей.

8.1.12 Помещения, предназначаемые для оборудования вних приточных систем и установок кондиционирования воздуха, рекомендуетсяразмещать в подвальных или цокольных этажах (на грунте) так, чтобыпротяженность трасс воздуховодов была минимальной. В помещениях,предназначаемых для оборудования приточных систем, допускается устройствовводов теплоносителя, бойлерных и водяных насосных.

8.1.13 Нагревательные приборы устанавливаютсяпреимущественно у наружных ограждений залов в увязке с размещением спортивногооборудования. В помещениях с влажным и мокрым режимами ниши в наружных стенахдля размещения нагревательных приборов не устраиваются.

Нагревательные приборы и трубопроводы в спортивныхзалах не должны, как правило, выступать из плоскости стен в пределах высоты до2 м от пола. В случаях когда элементы вентиляционных систем (воздуховоды,решетки, а также нагревательные приборы и трубопроводы) выступают из плоскостистен или вынужденно устанавливаются на высоте до 2 м от пола, они закрываютсящитами или иными средствами, исключающими ожоги и другие возможные травмызанимающихся.

8.2 Водопровод и канализация

8.2.1 Здания физкультурно-спортивного назначенияоборудуются системами хозяйственно-питьевого и противопожарного водопровода иканализации, присоединяемыми, как правило, к наружным сетям. Возможноприсоединение к собственному водозаборному узлу.

Устройство внутреннего хозяйственно-питьевого ипротивопожарного водопровода и нормы расхода воды в сутки, а также устройствоканализации проектируются по СНиП 2.04.01.

Внутренний противопожарный водопровод следуетпредусматривать с учетом требований приложения 7* (обязательного) СНиП 2.08.02.

8.2.2 Вода для хозяйственно-питьевых и технологическихнужд в зданиях спортивных залов должна удовлетворять требованиям СанПин2.1.4.1074.

8.2.3 Горячее водоснабжение предусматривается дляобеспечения хозяйственно-бытовых и технологических нужд. Горячая вода должнасоответствовать требованиям СП4723.

Подводка горячей воды предусматривается к душевым,кабинету врача, комнатам медицинской сестры и для оказания первой медицинскойпомощи, бытовым помещениям для рабочих, раздевальным для занимающихся, комнатаминструкторского и тренерского состава, умывальным при санитарных узлах,помещениям для уборочного инвентаря, а также к другим помещениям в соответствиис технологическим заданием.

Желательно, чтобы все души регулировалисьтермостатическими смесителями.

8.2.4 Максимальное секундное водопотребление принимаетсяисходя из одновременной работы всех сеток в душевых при раздевальных.

Максимальный секундный сброс воды в канализациюпринимается равным секундному водопотреблению при его величине более 8 л/с, апри меньшем водопотреблении к нему прибавляется максимальный расход однимприбором.

8.2.5 При устройстве автоматического водяногопожаротушения следует руководствоваться требованиями НПБ88 и НПБ110, относя помещения зданий спортивных корпусов к I группе по степениопасности развития пожара.

8.2.6 В санитарных узлах и душевых с количествомприборов свыше трех (унитазов, писсуаров или душевых сеток соответственно)предусматривается установка поливочных кранов диаметром 20 мм с подводкойхолодной и горячей воды.

8.2.7 В душевых при раздевальных для занимающихсятрапы для отвода стоков диаметром 100 мм устраиваются из расчета 1 трап неболее чем на 3 сетки. В душевых при комнатах инструкторского и тренерскогосостава при бытовых помещениях для рабочих рекомендуется устанавливать душевыеподдоны.

В санитарных узлах при числе приборов более трехустраиваются трапы для отвода стоков диаметром 100 мм.

8.2.8 В санитарных узлах для занимающихся и зрителейустанавливаются напольные керамические унитазы или напольные чаши со смывным краном.

8.3 Электроснабжение, электротехнические и слаботочные устройства

8.3.1 При проектировании электрооборудованияспортивных сооружений необходимо руководствоваться требованиями СНиП 23-05, СНиП 3.05.06, СП31-110, другими нормативными документами.

Искусственное освещение предусматривается во всехпомещениях. В зданиях спортивных сооружений в соответствии с требованиями СНиП 23-05предусматривается также эвакуационное освещение.

8.3.2 Уровень освещенности спортивных залов взависимости от назначения по виду (видам) спорта должен приниматься по нормамэлектрического освещения спортивных сооружений. Спектр дополнительногоискусственного освещения рекомендуется приближать к дневному освещению. Втаблице 8.1 приведены нормативные показатели освещенности для спортивных залов.Освещенность универсальных спортивных залов принимается по наибольшим изпоказателей, приведенных в таблице для видов спорта, для которыхпредназначается сооружение.

Таблица 8.1

Виды спорта, для которых предназначается зал	Наименьшая освещенность, лк	Плоскость или зона, в которой нормируется освещенность
Бадминтон, баскетбол, волейбол, гандбол, теннис	300	Горизонтальная, на поверхности пола
	100	Вертикальная, на высоту 2 м от пола*
Теннис настольный	200	Горизонтальная, на поверхности стола и на расстоянии до 4 м за его пределами
	400**
	1000***
Акробатика, бокс, борьба, гимнастика спортивная и художественная	200	Горизонтальная, на поверхности пола (бойцовского ковра, гимнастического помоста, боксерского ринга)
Тяжелая атлетика, физкультурно-оздоровительные занятия, кегельбан	150	Горизонтальная, на поверхности пола (тяжелоатлетического помоста)
Инвентарные	30	Горизонтальная, на поверхности пола
* Вертикальная освещенность обеспечивается в плоскости, проходящей через продольную ось поля для игры, а для баскетбола обеспечивается освещенность поверхности щитов со стороны колец. ** Для соревнований и тренировок спортсменов. *** Для соревнований международного уровня. Примечания 1. При освещении лампами накаливания уровень освещенности может быть снижен на одну ступень. 2. Для соревнований по теннису высокого уровня освещенности корта наименьшая освещенность - до 800 лк. 3. В залах для учебно-тренировочных занятий по боксу для создания контраста в освещении ринга по сравнению с остальной поверхностью зала (при необходимости проведения учебных боев на ринге) допускается установка отдельных светильников концентрированного светораспределения с лампами накаливания непосредственно над рингом (при отключении основного освещения зала).



Уровень средней горизонтальной освещенности трибун длязрителей принимать 50 лк.

Для работы многофункциональных залов желательнообеспечить переключение осветительной системы отдельных зон в пределах 200 -600 лк (для физкультурно-оздоровительных занятий обычно достаточно 300 - 400лк).

8.3.3 Особое внимание следует уделять освещению вбильярдной. Яркое специальное освещение необходимо для каждого стола. Освещениедолжно быть равномерным, без теней над всей поверхностью стола, не слепитьигроков. Освещенность на плоскости стола - 375 лк.

Уровень освещения дорожек кегельбана - 150 лк, в местеустановки кеглей - 500 лк. Основное требование к освещению в помещении боулинга- равномерность. Со стороны площадки окна не предусматриваются, посколькупопадающие через них солнечные лучи могут деформировать дорожки.

Рекомендуемый уровень освещения над площадкой кортадля игры в сквош – 500 - 650 лк.

8.3.4 В случаях когда из спортивного залапредусматриваются передачи цветного телевидения, осветительными установкамиобеспечивается уровень освещенности согласно таблице 8.2.

Проектирование осветительных установок осуществляетсяпо заданию на проектирование. Осветительные установки, необходимые для обеспеченияосвещенности, требуемой при передачах цветного телевидения, проектируются, какправило, стационарными. Допускаются полустационарные осветительные установки; вэтих случаях предусматривается их электрическое подключение, а такжеспециальные элементы для крепления установок на время ведения телевизионныхпередач.

Таблица 8.2

Освещаемый объект	Наименьшая освещенность, лк	Плоскость или зона, в которой нормируется освещенность
Спортивная арена	1000	Вертикальная, по продольной и поперечной оси арены на высоте 1 м
Трибуна	500	Горизонтальная, на уровне поверхности арены. Вертикальная в направлении телевизионной камеры на высоте 1 м
Примечания 1. Коэффициент запаса осветительных приборов принимается 1:2. Источники света принимаются со сплошным или близким к сплошному спектром излучения с цветовой температурой, как правило, 6400 К. 2. Отношение горизонтальной освещенности спортивной арены к вертикальной принимается не более 3:1. 3. Неравномерность освещенности трибуны (с плавным переходом от одного уровня к другому) допускается не св. 1:3 (в сторону снижения от приведенного в таблице).



8.3.5 Электроприемники спортивных сооружений понадежности электроснабжения относятся к следующим категориям:

в спортивных залах без мест для зрителей или при ихчисле менее 300:

а)    при числезанимающихся 120 чел. и менее в смену все электроприемники III категории;

б)    при числезанимающихся более 120 чел. в смену светильники аварийного и эвакуационногоосвещения, электродвигатели пожарных насосов, автоматическая пожарная сигнализацияи система дымоудаления - II категории;

в)    остальныеэлектроприемники - III категории;

в спортивных залах, предназначаемых только для занятийс детьми, светильники аварийного и эвакуационного освещения, электродвигателипожарных насосов, автоматическая пожарная сигнализация и система дымоудаления -I категории.

Надежность электроснабжения электроприемников крытыхспортивных сооружений с числом мест для зрителей 300 и более определяетсясогласно главе VII-2 ПУЭ.

8.3.6 В качестве источника света для искусственногоосвещения залов рекомендуется применять люминесцентные лампы. Предпочтительноприменение светильников с диффузными рассеивателями. Светильники следуетустанавливать на потолке в линии, как правило, параллельные продольным стенамзала. Управлять освещением следует непосредственно из зала, размещая аппаратыуправления у входных дверей. Управление освещением должно обеспечиватьвозможность отключения 2/3 светильников основного освещения при сохраненииравномерности освещения. Для освещения инвентарных при залах рекомендуетсяиспользовать светильники с лампами накаливания. Включение освещения инвентарнойдолжно осуществляться из зала у входа (проема) в инвентарную.

8.3.7 Для освещения залов, как правило, применяютсягазоразрядные лампы с коэффициентом пульсации, принимаемым согласно таблице8.3.

Таблица 8.3

Вид спорта, для которого предназначается зал	Максимально допустимый коэффициент пульсации освещенности, %
Бадминтон, баскетбол, волейбол, гандбол, теннис, теннис настольный	10
Акробатика, бокс, борьба, гимнастика (спортивная и художественная), тяжелая атлетика	20



При необходимости плавного регулирования световогопотока, а также в случаях невозможности или технико-экономическойнецелесообразности применения газоразрядных источников света допускаются, а приуровнях освещенности менее 30 лк используются, как правило, лампы накаливания.

8.3.8 При применении газоразрядных источников светадопускается управление освещением осуществлять тремя-четырьмя ступенями.

Управление освещением универсальных спортивных заловдолжно предусматривать включение осветительных установок в соответствии странсформацией зала.

8.3.9 Для освещения спортивных залов при высоте зала 8м и менее рекомендуется применять систему верхнебокового освещения с установкойсветильников на боковых стенах и потолке за пределами поля для игры. Наиболеекачественной системой освещения для всех видов спорта (за исключением тенниса)является система комбинированного освещения при соотношении отраженного инаправленного света 3:2, но ее применение является неэкономичным. Поэтому вбольшинстве случаев рекомендуется установка светильников на потолке зала собеспечением защитного угла не менее 40° в продольной и поперечной плоскостях.

При применении осветительных приборов широкогосветораспределения возможно устройство верхнего освещения с установкой ихнепосредственно над полем для игры.

Размещение светильников (за исключением светильниковотраженного света) на стенах в торцах залов, предназначаемых для спортивныхигр, не предусматривается.

8.3.10 Безопасную эксплуатацию светильников извукотехнического оборудования при расположении их на высоте от 5 до 8,5 м отпола рекомендуется обеспечивать применением телескопических вышек, а при ихотсутствии устройством переходных мостиков; при высоте размещения оборудованияболее 8,5 м от пола, как правило, - только устройством переходных мостиков.

Переходные мостики должны иметь сплошной настил,ограждение высотой 1,2 м и отбойный брус высотой не менее 0,15 м. В залах дляспортивных игр мостики, располагаемые под потолком, размещаются параллельнопродольной оси поля для игры.

8.3.11 В залах, предназначаемых для спортивных игр смячом, следует предусматривать защиту светильников от повреждения мячом.

8.3.12 Все крепежные детали оборудования, регуляторов,электрических выключателей должны закладываться заподлицо с поверхностью стенили заглубляться.

Электрические выключатели, регуляторы осветительнойарматуры в залах, достижимых для инвалидов, должны располагаться на высоте от0,8 до 1,3 м.

8.3.13 В зданиях спортивных залов предусматривают:

- радиофикацию от радиотрансляционной сети населенногопункта;

- телефонизацию от АТС населенного пункта;

- электрочасофикацию (при установке не менее 10электровторичных часов).

Дополнительно по заданию на проектирование могут бытьпредусмотрены:

- оперативно-служебная телефонная связь междупомещениями судейской коллегии и местами нахождения отдельных судейских бригадпри соревнованиях по легкой атлетике, а также с помещением дежурногомедицинского персонала;

- установка информационной и регистрирующейаппаратуры;

- местная АТС для связи между отдельными помещениями;

- радио- и телевизионные передачи со спортивногосооружения.

В залах для спортивной и художественной гимнастики,групповых занятий аэробикой и в хореографических классах следуетпредусматривать устройства для музыкального сопровождения для занимающихся.

В раздевальных для занимающихся устанавливаютсязвуковые колонки небольшой мощности (2Ва) оповещения о пожаре, о ходесоревнований и своевременного вызова с учетом ГОСТ 21786 и ГОСТ 24214.

ПриложениеA

(рекомендуемое)

Табель-экспликацияоборудования и инвентаря для гимнастики

Экспли­кацион­ный номер	Наименование спортивного оборудования и инвентаря		Единиц измерения	Количество оборудования и инвентаря для спортивной гимнастики в зависимости от характера использования и размера зала
				Зал 42´24 м			Зал 36´18 м			Зал 30´18 м			Зал 24´12 м
				Для занятий
				муж­чин	жен­щин	муж­чин и жен­щин	муж­чин	жен­щин	муж­чин и жен­щин	муж­чин	жен­щин	муж­чин и жен­щин	муж­чин	жен­щин
Оборудование и инвентарь, постоянно находящиеся в зале и устанавливаемые в соответствии с приведенными планами залов
1	Перекладина гимнастическая:
	высокая		шт.	2	-	1	1	-	1	1	-	1	1	-
	переменной высоты		шт.	1	-	1	1	-	1*	-	-	-	-	-
	пристенная складная		шт.	1	-	1	-	-	-	1	-	1	-	-
2	Брусья гимнастические:
	женские (на растяжках)		шт.	-	3	1+1*	-	2	1	-	1	1	-	1
	мужские		шт.	3	-	3	1	-	1	1	-	1	1	-
	универсальные (женские и мужские)		шт.	-	2	2	1	1	1*	1	1	1*	-	-
3	Бревно гимнастическое:
	высокое		шт.	-	7	5	-	5	3	-	3	2	-	1
	низкое		шт.	-	4	2	-	2	1	-	1	1	-	1
4	Конь гимнастический:
	для опорных прыжков женщин		шт.	-	1	1	-	1	1	-	-	-	-	-
	для опорных прыжков мужчин		шт.	1	-	1	1	-	1	-	-	-	-	-
	для опорных прыжков универсальный		шт.	1	1	2	1	1	2	1	1	1	1	1
	с ручками			3	-	2	2	-	1	1	-	1	1	-
5	Кольца гимнастические:
	на стойках (портике)		пары	2		-	1	-	-	1 (к листу 8)	-	-	-	-
	на блочной подвеске переменной высоты	на консоли или потолочные	пары	3	-	3	2	-	2	2	-	2	1	-
	постоянной высоты		пары	1	-	1	1	-	1	1(к листу 8)	-	1	-	-
6	Канат для лазания		шт.	6	6	6	4	4	4	4	4	4	2	2
7	Ковер гимнастический (для вольных упражнений)		шт.	-	-	-	-	-	-	-	-	-	-	1
8	Настил для вольных упражнений		шт.	1	1	1	1	1	1	1	1	1	-	-
9	Батут		шт.	1	1	1	1	1	1	1	1	1*	1	1
10	Дорожка акробатическая		шт.	1	1	1	1	1	1	I	1	1*	1*	1*
11	Дорожка резиновая для разбега в прыжках (ширина 0,8 - 1,2 м)		м	2 по 20	2 по 20	³20	³20	³20	³20	³20	³20	³20	15-17	16-17
12	Мостик гимнастический эластичный (типа «Рейтер»)		шт.	12	12	15	8	8	10	6	6	6	3	3
13	Зеркало (высота ³1,8 м; низ зеркала на 0,2 м от пола)		м	10	10	10	10	10	10	10	10	10	10	10
14	Станок хореографический		м	10	10	10	10	10	10	10	10	10	10	10
15	Стенка гимнастическая		м	10	10	10	10	10	10	10	10	10	10	10
16	Лонжа:
	универсальная (подвесная)		шт.	4	4	6	4	4	4	3	3	4	3	3
	подвесная передвижная		шт.	1	1	1	1	1	1	1	1	1	-	-
17	Мат гимнастический:
	из очеса стандартный		шт.	80	95	110	55	60	65	40	40	50	25	25
	из очеса по спецзаказу		компл.	3	3	4	2	2	2	1	1	1	-	-
	из поролона*		шт.	30	30	30	20	20	20	15	15	15	7	7
Оборудование и инвентарь, размещающиеся в зале, но не показанные на планах залов
18	Козел гимнастический:
	для прыжков		шт.	2	2	2	1	1	1	1	1	1	1	1
	с ручками		шт.	2	-	1	1	-	1	1	-	1	1	-
19	Пианино или рояль		шт.	1	1	1	1	1	1	1	1	1	1	1
20	Скамейка гимнастическая		шт.	10	10	10	8	8	8	6	6	6	4	4
21	Стоялки гимнастические:
	большие		шт.	2	-	1	1	-	1	1	-	1	1	-
	разной высоты		шт.	-	2	1	-	1	1	-	1	1	-	1
	ручные		пар	20	20	20	12	12	12	10	10	10	8	8
22	Трамплин гимнастический или на амортизаторах для акробатики и гимнастики		шт.	2	2	2	1	1	1	1	1	1	1	1
23	Тумбочка для магнезии		шт.	12	8	10	8	5	6	6	4	6	6	4
24	Ящик для канифоли		шт.	5	5	5	3	3	3	3	3	3	2	2
25	Стремянка-подставка для чистки снарядов (опорная площадка 0,3´0,3 м, высота 0,6 - 0,7 м)		шт.	4	2	4	2	1	2	2	1	2	2	1
26	Тележка:
	для перевозки брусьев		шт.	2	2	2	1	1	1	1	1	1	1	1
	для перевозки матов		шт.	2	2	2	1	1	1	1	1	1	1	1
Оборудование, применяемое только для соревнований
27	Стол судейский (0,5´4 м; h = 0,7-0,75 м)		шт.	12	12	12	12	12	12	8	8	8	6	6
28	Указка судейская		шт.	15	15	15	10	10	10	10	10	10	10	10
29	Часы программные с убывающим временем световые**		шт.	2	2	2	1	1	1	1	1	1	-	-
30	Весы медицинские		шт.	1	1	1	1	1	1	1	1	1	1	1
31	Доска грифельная (на подставке)		шт.	1	1	1	1	1	1	1	1	1	1	1
32	Тренажеры		компл.	1	1	1	1	1	1	1	1	1	1	1
33	Штанга тяжелоатлетическая (народная)		шт.	1	-	1	1	-	1	1	-	1	1	-
34	Эспандер универсальный грузовой		шт.	2	2	2	1	1	1	1	1	1	1	1
* Хранится в инвентарной и вносится в зал как оборудование (в том числе взамен другого). ** Световые программные часы с убывающим временем (№ 46) предусматриваются, как правило, в демонстрационных залах, имеющих стационарные трибуны на 600 мест и более, однако желательно по возможности предусматривать их в каждом специализированном зале. Примечания 1. Кроме перечисленного в табеле для каждого зала следует предусматривать: часы настенные (в зале 42´24 м рекомендуется иметь двое часов); пылесос (рекомендуется установка в здании пылесоса промышленного типа с разводкой трубопроводов от него в зал и другие помещения, требующие уборки). 2. Оборудование и инвентарь, предусматриваемые для замены выходящих из строя, в настоящий табель не включены. 3. Указанное в табеле оборудование для учебно-тренировочных занятий по спортивной гимнастике позволяет проводить занятия и по акробатике, и по художественной гимнастике; дополнительный инвентарь (только для художественной гимнастики) принят для одной группы занимающихся численностью 15 - 20 человек. 4. Различное количество видов спортивного оборудования, размещаемое в залах одного и того же размера, отражает практику проведения тренировочных занятий, связанную с традициями различных «школ» спортивной гимнастики (неравномерность соревновательных результатов в тех или иных видах упражнений), а также невозможность в залах стандартно-модульных размеров разместить комплекты оборудования в точном соответствии с действующим табелем оборудования для оснащения спортивных сооружений массового пользования.

ПриложениеБ

(рекомендуемое)

Основное оборудование дляучебно-тренировочных занятий и соревнований в залах для спортивной гимнастики



Размеры зала, м			Вариант использования	Количество основных снарядов, одновременно находящихся в зале
Длина	Ширина	Наименьшая высота до низа выступающих конструкций
(в осях ограждающих конструкций)				при учебно-тренировочных занятиях		при соревнованиях
42	24	6	Для мужчин	Брусья	3	Два комплекта мужских снарядов при одном настиле для вольных упражнений
				Кольца	3
				Конь с ручками	3
				Конь для опорных прыжков	2
				Настил для вольных упражнений	1
				Перекладина	3
			Для женщин	Бревно	7	Два комплекта женских снарядов при одном настиле для вольных упражнений
				Брусья	3
				Конь для опорных прыжков	2
				Настил для вольных упражнений	1
			Для мужчин и женщин одновременно	Бревно	6	Один мужской и один женский комплекты снарядов (одновременно) при одном настиле для вольных упражнений
				Брусья мужские	2
				Брусья женские	1
				Кольца	2
				Конь с ручками	2
				Конь для опорных прыжков	2
				Настил для вольных упражнений	1
				Перекладина	2
36	18	6	Для мужчин	Брусья	2	Один комплект мужских снарядов
				Кольца	2
				Конь с ручками	2
				Конь для опорных прыжков	2
				Настил для вольных упражнений	1
				Перекладина	2
			Для женщин	Бревно	5	Один комплект женских снарядов
				Брусья	2
				Настил для вольных упражнений	1
				Конь для опорных прыжков	2
			Для мужчин и женщин одновременно	Бревно	3	Один комплект мужских или женских снарядов
				Брусья мужские	1
				Брусья женские	1
				Кольца	1
				Конь с ручками	1
				Конь для опорных прыжков	2
				Настил для вольных упражнений	1
				Перекладина	1
30	18	6	Для мужчин	Брусья	2	Один комплект мужских снарядов
				Кольца	1
				Конь с ручками	1
				Конь для опорных прыжков	1
				Настил для вольных упражнений	1
				Перекладина	1
			Для женщин	Бревно	3	Один комплект женских снарядов
				Брусья	1
				Конь для опорных прыжков	1
				Настил для вольных упражнений	1
			Для мужчин и женщин одновременно	Бревно	2	Один комплект мужских или женских снарядов
				Брусья мужские	1
				Брусья женские	1
				Кольца	1
				Конь с ручками	1
				Конь для опорных прыжков	1
				Настил для вольных упражнений	1
				Перекладина	1
24	12	6	Для мужчин	Один комплект мужских или женских снарядов. В обоих случаях с переменным использованием ковра для вольных упражнений или коня для опорных прыжков		Возможно проведение только неклассификационных соревнований по упрощенной программе
			Для женщин
Примечания 1. В один комплект снарядов входят: для мужчин - брусья, кольца, конь с ручками, конь для опорных прыжков, настил для вольных упражнений, перекладина, для женщин - бревно, брусья, настил для вольных упражнений, конь для опорных прыжков. 2. Кроме снарядов, указанных в таблице, в зале при учебно-тренировочных занятиях размещают дополнительно снаряды, оборудование и инвентарь в соответствии с табелем. 3. В зале 24´12 м вместо настила для вольных упражнений применяется ковер.



ПриложениеВ

(рекомендуемое)

Табель-экспликация оборудования иинвентаря на одну площадку для спортивных игр



Экспликационный номер	Наименование спортивного оборудования и инвентаря	Единица измерения	Количество на одну площадку
			Для баскетбола	Для волейбола	Для бадминтона	Для тенниса	Для гандбола	Для настольного тенниса
	Оборудование с закладными деталями в ограждающих конструкциях
1	Канат для лазания	шт.	2	2	1	-	2	-
2	Рама наклонная с подвесными мячами	шт.	1	1	1	1	1	1
3	Стенка гимнастическая	пролет (1м)	10-12	12	4	8	10-12	4
4	Стойка волейбольная с механизмом передвижения сетки	шт.	-	4	-	-	-	-
5	Стойки теннисные с сеткой	компл.	-	-	-	1	-	-
6	Щит баскетбольной с кольцом, сеткой и конструкцией крепления:
	щит основной из оргстекла	шт.	2	-	-	-	-	-
	щит тренировочный из оргстекла или дерева	шт.	6	-	2	-	-	-
	кольцо	шт.	8	-	2	-	-	-
	сетка	шт.	8	-	2	-	-	-
	Конструкция крепления щита:
	пристенная основного	шт.	2	-	-	-	-	-
	или
	потолочная основного	шт.	2	-	-	-	-	-
	пристенная тренировочного	шт.	6	-	2	-	-	-
7	Щит баскетбольный тренировочный (ром­бический 2,4´2,4 м)	шт.	1	1	-	-	-	-
8	Щит тренировочный (3,5´2,5 м)	шт.	-	-	-	-	2	-
9	Стенка тренировочная	м	-	-	-	16-20	-	-
10	Фонды из материи размером:
	а 16´3 м	шт.	-	-	-	2	-	-
	б 8´3 м	шт.	-	-	-	-	2	-
	в 5´3 м	шт.	-	-	2	-	-	-
11	Ворота для гандбола с сеткой и с сеткой-гасителем	компл.	-	-	-	-	2	-
	Переносные оборудование и инвентарь
12	Антенна для волейбола	шт.	-	2	-	-	-	-
13	Батут	шт.	1	1	-	1	1	-
14	Ворота для гандбола переносные с сеткой	компл.	-	-	-	-	2	-
15	Вышка судейская	шт.	-	1	1	1	-	-
16	Доска демонстрационная (магнитная)	шт.	1	1	-	1	1	-
17	Дорожка акробатическая	шт.	-	1	-	1	1	-
18	Конь гимнастический	шт.	1	1	-	-	-	-
19	Мат гимнастический	шт.	6	8	4	6	6	-
20	Набор снарядов для развития прыгучести в составе:		См. № 2
	рамы наклонной с подвесными мячами	шт.
	тумбы наклонной (с ограничителем тумбы)	шт.	1	1	1	1	1	1
	пирамиды прыжковой	шт.	1	1	1	1	1	1
	перекладины с крюками	шт.	1	1	1	1	1	1
	реек разновысоких сбивающихся	компл.	1	1	1	1	1	1
21	Сетка со стойками для игры в бадминтон	компл.	-	-	1	-	-	-
22	Стойка баскетбольная передвижная	компл.	1-2	-	-	-	-	-
23	Скамейка гимнастическая	шт.	4	4	-	2	4	1
24	Трамплин гимнастический	шт.	1	1	-	-	1	-
25	Штанга тяжелоатлетическая (народная)	шт.	2	1	-	-	2	-
26	Щит для мини-баскетбола с кольцом и сеткой	компл.	4	-	-	-	-	-
Примечания 1. Оборудование и инвентарь под № 1-3, 6-9, 10, 19, 22 и 23 постоянно находятся непосредственно в зале. Остальное оборудование и инвентарь размещаются в инвентарной при зале или, в зависимости от размеров зала и его использования, непосредственно в зале. Оборудование и инвентарь, предусматриваемые для замены выходящих из строя, в настоящий табель не включены. 2. Фоны для бадминтона (№ 10,в) можно не предусматривать при размещении в торцах площадки тренировочной стенки (№ 9) или при соответствующей окраске торцовых стен зала и отсутствии на них (до высоты 3 м) спортивных снарядов. 3. Потолочная конструкция крепления основного баскетбольного щита (№ 6) и переносная баскетбольная стойка (№ 22) применяются в залах, размер которых по длинной оси поля для игры превышает 30 м. В случаях когда устройство потолочной конструкции крепления щита (в зависимости от принятой конструкции потолка) технически сложно, взамен не применяется переносная баскетбольная стойка. 4. Стойки для игры в бадминтон (№ 21) применены переносные, с тяжелым основанием.

ПриложениеГ

(рекомендуемое)

Табель-экспликацияоборудования и инвентаря в залах для спортивных игр

Экспли­кацион­ный номер	Наименование спортивного оборудования и инвентаря	Единица измерения	Количество оборудования и инвентаря в залах
			30´18 м			36´18 м
			Для бадминтона	Для баскетбола	Для волейбола	Для бадминтона	Для баскетбола	Для волейбола	Для тенниса
	Оборудование с закладными деталями в ограждающих конструкциях
1	Канат для лазания	шт.	2	2	2	2	2	2	-
2	Рама наклонная с подвесными мяча­ми (из набора снарядов для развития прыгучести)	шт.	1	1	1	2	1	2	1
3	Стенка гимнастическая	пролет	15	10	15	20	15	20	10
4	Стойка волейбольная с механизмом передвижения сетки	шт.	-	-	4	-	-	6	-
5	Стойки теннисные с сеткой	компл.	-	-	-	-	-	-	1
6	Щит баскетбольной с кольцом, сеткой и конструкцией крепления:
	щит основной из оргстекла	шт.	-	2	-	-	2	-	-
	щит тренировочный из оргстекла или дерева	шт.	2	6	-	2	6	-	-
	кольцо	шт.	2	8	-	2	8	-	-
	сетка	шт.	2	8	-	2	8	-	-
	Конструкция крепления щита:
	пристенная основного	шт.	-	2	-	-	1	-	-
	потолочная основного	шт.	-	-	-	-	1	-	-
	пристенная тренировочного	шт.	2	6	-	2	6	-	-
7	Щит баскетбольный тренировочный (ромбический 2,4´2,4 м)	шт.	-	1	1	-	1	1	-
8	Щит тренировочный (3,5´2,5 м)	шт.	-	-	-	-	-	-	-
9	Стенка тренировочная	м	-	-	-	-	-	-	16
10	Фоны из материи размером:
	16´3 м	шт.	-	-	-	-	-	-	2
	8´3 м	шт.	-	-	-	-	-	-	-
	5´3 м	шт.	2-6	-	-	2-6	-	-	-
11	Ворота для гандбола с сеткой и с сеткой-гасителем	компл.	-	-	-	-	-	-	-
Переносные оборудование и инвентарь
12	Батут	шт.	-	1	1	-	1	1	1
13	Ворота для ручного мяча переносные с сеткой	шт.	-	-	-	-	-	-	-
14	Вышка судейская	шт.	4	-	1	4	-	1	-
15	Конь гимнастический	шт.	-	1	1	-	1	1	-
Оборудование и инвентарь для соревнований
	Доска показателей счета	компл.	1	1	1	1	1	1	1
16	Приспособление для подъема флага	шт.	1	1	1	1	1	1	1
17	Пьедестал	шт.	1	1	1	1	1	1	1
18	Счетчик для игры в настольный теннис	компл.	1	-	-	1	-	-	-
19	Свисток судейский	шт.	-	2	4	-	2	4	-
20	Секундомер	шт.	-	2	1	-	2	1	-
21	Указка персональных замечаний	компл.	-	1	-	-	1	-	-
22	Флажок судейский	шт.	-	-	4	-	-	4	-
23	Флажок судейский настольный	шт.	-	1	-	-	1	-	-
24	Электронные часы	шт.	-	2	-	-	2	-	-
Примечания 1. В универсальном зале (попеременно используемом для различных видов спортивных игр) при неодинаковом количестве оборудования и инвентаря одного и того же наименования для разных игр следует принимать его наибольшее значение, а при одинаковом количестве - принимать как для одной из игр. Остальные оборудование и инвентарь суммируются. 2. При попеременных занятиях в одном зале по бадминтону, теннису и гандболу фоны из материи (№ 10) предусматриваются только для одного вида игр; при этом принимается наибольший из требуемых размер фона. 3. Демонстрационные устройства (№ 24) следует, как правило, предусматривать в залах, имеющих стационарные трибуны не менее чем для 600 зрителей; в остальных залах они заменяются шахматными часами и доской показателей счета, которые при наличии демонстрационных устройств не предусматриваются. 5. Приспособление для подъема флага и пьедестал предусматриваются, как правило, в залах со стационарными трибунами на 600 и более мест. 6. См. также примечания 1 и 4 к приложению В.

ПриложениеД

(рекомендуемое)

Табель-экспликацияспортивного оборудования и инвентаря в залах для бокса, борьбы и тяжелойатлетики

Экспли­кацион­ный номер	Наименование спортивного оборудования и инвентаря	Единица измерения	Количество оборудования и инвентаря в залах для
			бокса		борьбы		тяжелой атлетики
			18´12 м	30´15 м	24´15 м	30´18 м	18´9 м	24´12 м
Оборудование с закладными деталями в ограждающих конструкциях
1	Груша насыпная (подвесная)	шт.	4	8	-	-	-	-
2	Зеркало высотой 2 м и шириной, м:
	3	шт.	2	2	1	2	-	-
	1,5	шт.	-	-	-	-	3	5
3	Канат для лазания	шт.	1	2	3	6	1	2
4	Кольца гимнастические	компл.	-	-	1	2	1	1
5	Ковер борцовский размером:
	11´11 м с кругом диаметром 9 м	компл.	-	-	1	2	-	-
	17´9 м с двумя кругами диаметром 7 м каждый	компл.	-	-	1	-	-	-
6	Мешок боксерский цилиндрический (подвес­ной)	шт.	5	10	-	-	-	-
7	Мяч на растяжках	шт.	2	4	-	-	-	-
8	Платформа с боксерской пневматический гру­шей	компл.	3	6	-	-	-	-
9	Подушка настенная для тренировки боксеров	шт.	2	4	-	-	-	-
10	Помост тяжелоатлетический размером, м:
	4´4	шт.	-	-	-	-	1	1
	2,8´2,8	шт.	1	2	1	2	2	4
11	Ринг боксерский:
	с помостом	компл.	-	1	-	-	-	-
	со стойками, устанавливаемыми в стаканы, которые забетонированы в полу	компл.	1	1	-	-	-	-
	или
	со стойками, устанавливаемыми на полу и закрепленными оттяжками	компл.
12	Станок для развития кистей рук	шт.	2	4	2	4	1	2
13	Стенка гимнастическая	пролет	4	8	6	12	4	8
14	Стойка для отжима	шт.	-	-	-	-	1	2
15	Чучело тренировочное для борьбы	шт.	-	-	8	16	-	-
16	Тренажер «эспандер грузовой»	шт.	2	4	2	4	1	2
Переносные оборудование и инвентарь, постоянно находящиеся в зале
17	Вешалка для спортивных костюмов и полотенец	шт.	Число крючков по числу занимающихся
18	Гири спортивные массой, кг:
	16 и 24 кг	штук каждой массы	2	4	2	4	2	4
	32		-	-	2	4	2	4
19	Мат гимнастический	шт.	1	2	2	2	2	2
20	Скамейка со стойками для жима лежа	шт.	-	-	-	-	1	2
21	Скамейка тяжелоатлетическая	шт.	-	-	-	-	1	2
22	Станок изометрический	шт.	-	-	1	1	-	-
23	Стеллаж для дисков штанг	шт.	1	2	1	2	3	5
24	Стойки для приседания со штангой	шт.	-	-	-	-	1	2
25	Скамейка гимнастическая	шт.	4	4	2	4	3	6
26	Табурет	шт.	2	4	-	-	-	-
27	Тазик металлический	шт.	2	4	-	-	-	-
28	Тумбочка для магнезии	шт.	-	-	-	-	3	5
29	Урна-плевательница на высокой подставке		2	4	2	4	-	-
30	Штанга тяжелоатлетическая:
	народная	компл.	1	2	-	-	-	-
	тренировочная	компл.	-	-	1	2	3	6
	рекордная	компл.	-	-	-	-	3	5
31	Ящик для канифоли	шт.	2	4	-	-	3	5
Примечания 1. Кроме приведенного оборудования и инвентаря необходимо на каждый зал иметь медицинские весы, которые рекомендуется размещать в раздевальной. 2. В табель не включены: информационная и регистрирующая (судейская) аппаратура и другое оборудование и инвентарь для соревнований, так как их следует предусматривать в залах, предназначенных для соревнований со стационарными местами для зрителей.



ПриложениеЕ

(справочное)

Видыспортивных и развлекательных игр для инвалидов

Бадминтон -играют по обычным правилам на площадке 13´5 м, сетка на высоте 1,5 м, две команды по 1-2человека.

Аналогичны правила игры в «теннис индиака»,только здесь мяч из пластмассы с оперением перебрасывается через сеткутеннисными ракетками (для настольного тенниса).

Баскетбол сидя - для инвалидов с ПОДАпредставляет два дополнительных требования к размеру и оборудованию:

- площадки обычного размера; должны быть зоныбезопасности 2 м со всех сторон, а в торцах лучше 3 м. Соответственноминимальный размер площадки с зонами безопасности 32´16 м, а зала сучетом модульных размеров - 36´18 м.;

- корзина может быть на консольной опоре, когдаоснование опоры остается вне 3 м зоны безопасности. Опоры должны иметь мягкуюзащитную обшивку.

Предпочтительнее крепление щитов к стене или потолку.Команда состоит из 5 человек. Размер площадки 25,6´15,24 м (рисунок 4.51, схема Б).

Бочче - играв шары для инвалидов с ПОДА. Цель игры - бросить (катнуть) шар, чтобы оностановился как можно ближе к шару меньшего размера, постоянно установленномуна середине площадки для игры (рисунок 4.53,схема Г).

Боссель -игра в зале, аналог керлинга. Пол в зале должен быть идеально гладким. Правила игрынапоминают бочче. В игре - 2 комплекта по 3 специальных биты на щетках и кубик.Игра идет на поле 12´16 м (рисунок 4.53,схема Д).

Волейбол сидя- для инвалидов с ПОДА. В момент игры на площадке находятся 6 человек. Играютсидя на полу без протезов (рисунок 4.51,схема А).

Размеры площадки: длина 10 м, ширина 6 м, высотасетки от пола у мужчин - 120 см, у женщин - 110 см, атакующая линия - 1,5 м от центральнойлинии, разделяющей поле пополам. Разметка площадки на рисунке 3. Длина сетки6,5 м, ширина 1 м.

Гандбол через сетку - играют инвалиды-ампутанты - 2 команды по 6-10 человек, поле 30´10 м, сетка (шнур) на высоте 1,8-2 м от пола. Передсеткой - зона 2 м, в которую нельзя заступать. «Воротами» является вся зона вторцах площадки, а верхняя граница «ворот» - шнур на высоте 2,4 м от пола.

Голбол -имеет определенные отличия от роллингбола, он намного динамичнее, быстрее. Вэтой игре могут участвовать абсолютно слепые спортсмены.

Команда состоит из 3 игроков. Защитники и вратарьявляются одновременно и нападающими. Цель игры - забросить мяч в воротапротивника (мяч должен катиться по полу).

Площадка для игры имеет размер 18´9 м. Ворота расположены вдоль лицевой линии. Опорныестойки круглой формы, подбитые войлоком, устанавливаются в крайних точкахлицевой линии (h=1,3 м). Перекладина закреплена. Мяч - медицинбол.

Площадка делится на 3 сектора по 6 м и центральнойлинией на 2 части по 9 м. Каждая половина площадки в свою очередь разбиваетсяна три зоны: защиты, нападения, среднюю.

В зоне защиты игроки располагаются вдоль линии воротна специальных ориентировочных матах (1,5´2´0,02 м). Зона нападения - 3 м.

Все обозначения, линии ограничения должны быть шириной5 см и иметь контрастную поверхность с полом, особенно в секторе команды, чтобыигроки имели возможность легко, на ощупь ориентироваться на игровом поле.Размер зала с учетом зон ориентации и безопасности - 18´30 м (рисунок 4.52,схема Б).

Квад-регби -уникальная спортивная игра для квадроплегиков. Играется на баскетбольнойплощадке, две команды по 4 человека. Цель игры - перенести мяч через линиюворот противника.

В кегли могут играть люди всех возрастов, снарушением зрения и прикованные к инвалидному креслу. В кегли играют как впомещении (на коротком мате - свертываемом ковре), так и на открытом воздухе.

Мяч сидя -вариант волейбола для слепых. Размер площадки 10´8 м, делится посередине сеткой (h=2 м от пола). Мяч подается открытой рукой, возможноодно касание земли, до удара руками. Передвижение по площадке - скольжением,поэтому качество покрытия должно быть особенно высоким (рисунок 4.53, схема А).

Мяч с отскоком (прельбол)- близкая по смыслу игра. Играют 2 команды по 4 игрока, сетка высотой 0,4 м,площадка для игры 16´8 м. Играют стоя, удары по мячу кистью или локтевойчастью руки. Отскок сначала от своей части площадки (рисунок 4.53, схема Б).

Мяч через шнур- развлекательная спортивная игра, близкая по смыслу к волейболу. Играютинвалиды-ампутанты: 2 команды по 4 игрока. Нельзя допускать падения мяча.

Ринг-теннис -теннис с кольцом. Играют, как правило, инвалиды-ампутанты и инвалиды сдефектами зрения. Игровая площадка 12´4 м, сетка посередине площадки на высоте 1,5 м. В игре2 команды по 2 человека (рисунок 4.53,схема В).

Роллингбол -поле размером 24´12 м, делится средней линией на два квадрата 12´12 м. Ограничительные линии прокладываются по боковыми лицевым границам.

На каждой лицевой линии стоят ворота шириной 6 м ивысотой 1,3 м. Перед линией ворот укладываются три ориентировочных матаодинакового размера (длина от 2 до 2,5 м, ширина 1 м) так, чтобы средний мат посвоей длине лежал на 0,2 м от линии ворот посередине площадки, два внешних матанаходятся на расстоянии 2,2 м от лицевой и не менее 2,5 м от боковых линий.

По обе стороны средней линии на расстоянии 3 мпроводятся параллельные линии, ограничивающие площадь броска. В составе команды5 игроков. Они разделяются на 3 линии - нападения, защиты и вратаря. Цель игры- забросить мяч в ворота противника (мяч должен катиться по полу).

По границе площадки должна идти полоса ориентациишириной 1,2 м и зона безопасности 1,2 м.

Торбол -команда для игры состоит из 3 игроков. Площадка для торбола имеет размер 16´7 м. Ворота длиной 7 м и высотой 1,3 м устанавливаютсяна лицевой линии.

На расстоянии 6 м от лицевой линии проводитсяпараллельная ей линия, ограничивающая игровую зону. Размер игровой зоны 7´6 м. На 7метровой линии на высоте 40 см от поланатягивают шнур с колокольчиками по бокам, такой же шнур натягивается надцентральной линией.

На расстоянии 2,2 м от линии ворот проводят линиюштрафного броска параллельно лицевой линии. Все ограничительные линии должныбыть шириной 5 см и быть легко осязаемы. Мяч - медицинбол.

Для облегчения ориентации внутри каждой игровой зонырасполагают по три мата (2´1´0,02 м). Центральный мат располагают параллельнолицевой линии площадки на расстоянии 0,2 м по его длине. Два других матарасполагают параллельно лицевой линии на расстоянии от нее 1,2 м, а их внешниебоковые стороны должны совпадать с боковыми линиями площадки, а передние - слинией штрафного броска (рисунок 4.52,схема А). Мяч - резиновый, озвученный (0,5 кг).

Футбол на колясках - проводится согласно правилам американской ассоциации инвалидов. Поледля футбола - 55 м длиной, зоны у ворот (штрафные зоны) 7 м, зона начала игры14 м. В команде по 6 игроков, есть 2 нападающих, которые могут играть руками(броски мяча вниз об поле, симулирующие удары). Остальные игроки маневрируют наколясках без права касания мяча руками.

Футбол-теннис- развлекательная игра для инвалидов-ампутантов. Играют две команды по 4игрока. Прямоугольное поле 20´8 м делится сеткой высотой 1 м от пола. Разрешен перебросмяча любой частью тела, кроме рук.

Шоу-даун -одна из немногих спортивных игр, в которую слепые могут играть без постороннейпомощи. Благодаря ей слепые могут обрести так нужное им чувство независимости,уверенности в своих возможностях. Игра появилась и получила наибольшее развитиев Канаде. Играют 2 человека.

Оборудование напоминает стол для настольного тенниса,по которому перекатывается мячик. Игровая поверхность 3810´1270 мм, борта стола высотой 254 мм. Углы закругленына 162 мм от угла. На обоих концах стола - «ворота» размером 150´220´300 мм, глубиной 100 мм. Окраска стола зеленая. Столымогут быть переносными или стационарными. Высота стола над полом 990 мм. Вцентре стола устанавливается экран высотой 356 мм с закругленными углами,выполняющий роль ширмы при игре частично зрячих. Экран устанавливается напоперечный брусок, закрепленный на бортах посередине стола (рисунок 4.54).

Размеры помещения для игры в шоу-даун не менее 6´9 м. Помещение должно быть рассчитано на 1 стол,необходима тщательная акустическая обработка помещения, при игре требуетсясоблюдать тишину.

ПриложениеЖ

(рекомендуемое)

Состав и площади помещениймедико-восстановительного центра



N п.п.	Перечень помещений	Площадь, м2
1	Кабинет врача (заведующего центром)*	14-16
2	Ожидальная (комната для отдыха)	9-12
3	Кабинет электро и светолечения*	7-8 на 1 кушетку
	Помещение для обработки прокладок	8
4	Душевой зал:
	кафедра на 5 душевых установок*	25-30
	раздевальная при зале*	12-14
	насосная кафедры	18
5	Подводный душ-массаж:
	комната с ванной*	20-22 на 1 процедурное место
	кабина для переодевания*	4,0 на 1 процедурное место
6	Кабинет рефлексотерапии*	7-8 на 1 процедурное место
7	Кабинет механотерапии*	56
8	Кабинет для проведения тестов с физической нагрузкой (велоэргометрия, спироэргометрия и др.)	20
9	Процедурная*	12
10	Кабинет психологической разгрузки*	18-25
11	Санузлы:
	мужской (1 унитаз, 1 писсуар с умывальником в шлюзе)	6
	женский (2 унитаза с умывальником в шлюзе)	6
	совмещенный для инвалидов-опорников* 4-5	4-5
12	Комната обслуживающего персонала	12-15
13	Комната грязного белья и уборочного инвентаря	4
* Площадь помещений дается с учетом их использования инвалидами, передвигающимися на колясках. Примечания 1. Количество кушеток в кабинете электро и светолечения, процедурных мест в кабинетах рефлексотерапии, подводного душа, массажа определяется заданием на проектирование. 2. В зависимости от местных условий заданием на проектирование могут предусматриваться изменения состава помещений.

ПриложениеИ

(справочное)

Виды спорта, культивируемые средиинвалидов



Вид спорта	Спортсмены с поражением опорно-двигательного аппарата		Спортсмены с дефектами слуха		Спортсмены с недостатками зрения		Спортсмены с нарушением интеллекта
	входит в программу ПИ	не входит в программу ПИ	входит в программу ОИГ	не входит в программу ОИГ	входит в программу ПИ	не входит в программу ПИ	входит в программу ПИ	не входит в программу ПИ
Армрестлинг		+		+		+
Бадминтон		+	+					+
Баскетбол			+				+
Баскетбол на колясках	+
Борьба дзюдо					+
Борьба вольная			+
Борьба греко-римская			+
Боулинг		+	+					+
Бочче	+							+
Велоспорт - трек	+				+
Велоспорт - шоссе	+		+		+			+
Водное поло			+
Волейбол	+		+					+
Волейбол сидя	+
Пляжный волейбол				+
Гандбол                            ...		+	+
Гимнастика спортивная		+		+		+		+
Голбол					+
Дартс		+
Конный спорт	+
Легкая атлетика	+		+		+		+
Парусный спорт	+							+
Пауэрлифтинг (поднятие тяжестей), тяжелая атлетика	+			+		+		+
Плавание	+		+		+		+
Спортивное ориентирование		+	+
Стрельба из лука	+
Стрельба пулевая	+		+
Теннис	+		+					+
Теннис настольный	+		+				+
Торбол		+				+
Фехтование	+
Футбол	+		+			+		+
Мини-футбол				+				+
Футзал			+
Шахматы		+		+		+
Шашки		+		+		+
Лыжные гонки	+		+		+		+
Биатлон	+				+
Горнолыжный спорт	+				+			+
Конькобежный спорт				+				+
Фигурное катание								+
Хоккей с шайбой	+		+
Хоккей на полу								+
Шоу-даун						+



ПриложениеК

Иллюстрации





_________________

*Универсальные - сооружения, попеременно используемые для разных видовфизкультурно-спортивных занятий и соревнований при значительной трансформацииместа их проведения.

** Специализированные- сооружения для одного или нескольких родственных видов физкультурно-спортивных занятий исоревнований при несложной и нетрудоемкой трансформации основного сооружения.

*** Многофункциональныесооружения, включающие помещения (залы) для различных видовфизкультурно-спортивных и оздоровительно-досуговых занятий основногосооружения.









ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ
/. Вестибюль для занимающихся и сотрудников	20. Общие (для мужчин и женщин) раздевальные с хранением домашней одежды в помещениях для переодевания в закрытых двухъярусных шкафах*
2. Вестибюль для зрителей	21. Душевые
3. Помещение охраны	22. Санузлы
4. Касса	23. Инвентарные
5. Камера хранения	24. Тренерские
6. Фойе для зрителей	25. Помещения для судей и прессы (СМИ)
7. Гардеробная верхней (уличной) одежды	26. Методический кабинет
8. Зал для спортивных игр	27. Учебная часть
9. Зал для спортивной гимнастики и акробатики	28. Пункт медицинского контроля (кабинет врача)
10. Зал для художественной гимнастики	29. Медико-восстановительный центр
11. Зал для шейпинга	30. Сауна (сауны)
12. Зал для ОФП	31. Массажная (массажные)
13. Зал для тяжелой атлетики	32. Холлы для отдыха занимающихся
14. Зал для бокса	33. Буфет (кафе)
15. Зал для борьбы	34. Административно-служебные помещения
16. Зал для индивидуальной силовой (тренажерной) подготовки	35. Помещения технического персонала
17. Зона индивидуальной силовой подготовки	36. Бытовые помещения для рабочих
18. Радиоузел	37. Кладовые уборочного инвентаря
19. Командно-групповые раздевальные (не менее двух пар) с хранением домашней одежды в помещениях для переодевания на вешалках или в шкафах	38. Кладовые, склады
	39. Мастерские
-	40. Технические помещения







На схемах планировки помещений указаныунифицированные модульные параметры с учетом опыта проектирования, приводятсяточные размеры всех элементов планировки и привязки конструктивных элементов к модульнымразбивочным осям. Размеры на чертежах указаны в см, на чертежах оборудования -в мм или специально оговариваются.

На планах (габаритных схемах) ширина и длинапомещений указаны минимальные со знаком «³». На некоторых листах минимальные размеры оговореныспециальными примечаниями.

На чертежах оборудования указаны основныегабаритные размеры, а на общих планах и на схемах планировочных узлов - размерыэлементов оборудования и отдельные твердо установленные параметры, а такжеминимальные со знаком «³» расстояния между предметами оборудования иширина проходов.

На планах расстановки оборудования в залахдля гимнастики и для спортивных игр отсчет размеров принят от внутреннейповерхности стен с привязкой их к строительным осям, равной 40 см. При иной привязкеразмеры, показанные со знаком «³», должны быть соответственнооткорректированы. Стены на чертежах залов для гимнастики показаны из кирпича, азалов для спортивных игр - в каркасно-панельной конструкции.

Расстановка оборудования во всех залах,разметка полей для спортивных игр, а также состав и количество оборудованияприведены для залов без балконов или трибун для зрителей (трибуны можнопредусматривать только за пределами указанных габаритов залов).

В табелях оборудования и инвентаря порядковыеномера являются одновременно и экспликационными, принятыми на соответствующихчертежах.

При проектировании зала с местами длязрителей расстановку оборудования, а также размещение площадок для спортивныхигр необходимо корректировать; при этом количество оборудования, которое нужнокрепить к ограждающим конструкциям зала, допускается уменьшать.

Размещение демонстрационных устройств неуказано, так как должно определяться в каждом отдельном случае в зависимости отрасположения трибун (мест) для зрителей.

На габаритных схемах оборудования показано лишь размещениегеометрических центров закладных деталей на внутренней (лицевой) поверхностиконструкций.









Примечание - Спецификация снарядов и оборудования данана листах 4.10 - 4.11 и в приложениях А и Б.









Примечание - Спецификация снарядов и оборудования данана листах 4.10 - 4.11 и в приложениях А и Б.









Примечание - Спецификация снарядов и оборудования данана листах 4.10 - 4.11 и в приложениях А и Б.









Примечание - Спецификация снарядов и оборудования данана листах 4.10 - 4.11 и в приложениях А и Б.







Примечание - Спецификация снарядов и оборудования данана листах 4.10 - 4.11 и в приложениях А и Б.







Примечание - Спецификация снарядов и оборудования данана листах 4.10 - 4.11 и в приложениях А и Б.







Примечание - Спецификация снарядов и оборудования данана листах 4.10 - 4.11 и в приложениях А и Б.







Примечание - Спецификация снарядов и оборудования данана листах 4.10 - 4.11 и в приложениях А и Б.







Примечания

1. Помост оптимальнойконфигурации с минимально допустимыми размерами, обеспечивающими выполнениесоревновательных упражнений спортсменами высшей квалификации.

2. Сплошной линиейпоказаны снаряды и зоны безопасности для мужских упражнений и общие для мужчини женщин места выполнения упражнений и зоны безопасности; штриховой линией -снаряды и зоны безопасности для женских упражнений.

3. Обозначения снарядов - 1А, 2Б,ЗА, 4А, 4Б и 5А см. на рисунках 4.10 - 4.11.



























































Примечание – Спецификацию оборудования смотреть налистах 4.29, 4.30 и в приложенияхВ и Г.





Примечание – Спецификацию оборудования смотреть налистах 4.29, 4.30 и в приложенияхВ и Г.





Примечание – Спецификацию оборудования смотреть налистах 4.29, 4.30 и в приложенияхВ и Г.







Примечание – Спецификацию оборудования смотреть налистах 4.29, 4.30 и в приложенияхВ и Г.







Примечание – Спецификацию оборудования смотреть налистах 4.29, 4.30 и в приложенияхВ и Г.







Примечание – Спецификацию оборудования смотреть налистах 4.29, 4.30 и в приложенияхВ и Г.









Примечание – Спецификацию оборудования смотреть налистах 4.29, 4.30 и в приложенияхВ и Г.



















Примечания

1.При смежном расположении нескольких ковров на одном помосте (во времясоревнований) расстояние между наружными границами зон безопасности каждой пары ковровпринимается не менее 2 м.

2. При учебно-тренировочных занятиях впомещениях ограниченной ширины в случае близкого расположения (менее 1,5 м) или примыкания наружной границы зоны безопасностик стенам последние должны быть облицованы упругими матами на высоту 1,8м.



Примечание– При размещении ковра для учебно-тренировочныхзанятий по самбо в помещении (зале) шириной не более 13 м в местах примыканиязоны безопасности к стенам необходима облицовка стен упругими матами на высоту1,8 м.











Примечания

1.Расстояние «а» принимается не менее 500 мм.

2.При проведении учебно-тренировочных занятий на площадке с размером менее 14´14 м (например, в зале шириной 12 м) в местахпримыкания зоны безопасности к стенам необходима облицовка стен упругими матамина высоту 1,8 м.









Примечание – На чертеже приведен вариант ринга (№ 11а),при котором стойки ринга устанавливаются в стаканы, забетонированные в пол.



Примечание – Спецификация снарядов и оборудования дана налистах 4.40 – 4.46 и в приложенииД.







Примечание - В связи с высокой единовременной пропускной способностью зала приведенногоразмера (51 чел. в смену) проектировать его следует, как правило, в случаях,когда общее число боксеров, занимающихся в этом зале, превышает 500 человек.







Примечание – Спецификация снарядов и оборудования дана налистах 4.40 – 4.46 и в приложенииД.







Примечание - Размер приведенного на чертеже ковра (диаметр9 м) позволяет проведение занятий спортсменов любой квалификации.







Примечание - В связи с размещением в зале ковров минимальнодопустимого размера (диаметр 7 м) рекомендуется использовать его для начинающихспортсменов и борцов младших разрядов.











































































































































Примечание - При определении размеров следует учитыватьпараметры функциональных зон на рис. 5.1.



















Ключевые слова: пропускная способность спортивных залов, залы, приспособленныедля занятий инвалидов, универсальные залы и помещения,основное оборудование в залах для гимнастики и спортивныхигр, виды спортивных и развлекательных игр для инвалидов
