Система стандартизации ОАО "ГАЗПРОМ"

СТО Газпром 14-2005

СТАНДАРТ ОРГАНИЗАЦИИ

ОТКРЫТОЕАКЦИОНЕРНОЕ ОБЩЕСТВО "ГАЗПРОМ"

Общество с ограниченной ответственностью"Научно-исследовательский институт природных газов и газовых технологий -ВНИИГАЗ"

Общество с ограниченной ответственностью"Информационно-рекламный центр газовой промышленности"

Москва 2005

Предисловие

1 РАЗРАБОТАН Обществом с ограниченнойответственностью "Научно-исследовательский институт природных газов игазовых технологий - ВНИИГАЗ"; Обществом с ограниченной ответственностью"Уралтрансгаз"

2 ВНЕСЕН Управлением по транспортировке газаи газового конденсата Департамента по транспортировке, подземному хранению ииспользованию газа ОАО "Газпром"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ РаспоряжениемОАО "Газпром" от 27 сентября 2005 г. № 243 с 1 ноября 2005 г.

5 ВВЕДЕН ВЗАМЕН "Типовой инструкции побезопасному ведению огневых работ на газовых объектах Мингазпрома СССР",утвержденной Мингазпромом СССР 03.08.1988 г.

Содержание

Введение

Настоящийстандарт устанавливает основные требования к организации и безопасномупроведению подготовительных, собственно огневых и завершающих работ в общемобъеме огневых работ на действующих и вводимых в эксплуатацию (при очисткеполости, испытаниях и других пусконаладочных работах с использованиемприродного газа) подконтрольных органам Ростехнадзора газосборных игазораспределительных сетях газовых промыслов и станций подземного хранениягаза, линейной части магистральных газопроводов и ответвлениях от них, газовомоборудовании (сосудах, работающих под давлением, арматуре и обвязочныхтрубопроводах) и внутриплощадочных газопроводах КС, АГНКС, ГРС, СПХГ,газоперерабатывающих организаций и газораздаточных станций ОАО"Газпром" (в дальнейшем - газовые объекты), а такжеконденсатопродуктопроводах, метанолопроводах и газопроводах, содержащихсероводород.

Настоящийстандарт разработан в соответствии с "Типовой инструкцией по организациибезопасного проведения огневых работ на взрывоопасных и взрывопожароопасныхобъектах" РД 09.364.00, утвержденной Госгортехнадзором России 23 июня 2000г., действующими "Правилами безопасности в нефтяной и газовойпромышленности", "Правилами технической эксплуатации магистральныхгазопроводов" ВРД39-1.10-006-2002*,"Правилами безопасности при эксплуатации магистральных газопроводов",утвержденными Министерством газовой промышленности 16 марта 1984 г., "Правиламипожарной безопасности в Российской Федерации" ППБ 01-03, "Правилами пожарной безопасностидля предприятий и организаций газовой промышленности" ВППБ01-04-98, иявляется обязательным документом для всех организаций, осуществляющихперечисленные работы на объектах добычи, подготовки, транспортировки, храненияи распределения газа, а также для проектных, конструкторских инаучно-исследовательских организаций - разработчиков проектов и технологийремонта газовых объектов.

Стандартразработан рабочей группой в составе: к.т.н. Салюков В.В., Колотовский А.Н., ПетровД.В. (Управление по транспортировке газа и газового конденсата ОАО"Газпром"), Евсегнеев В.А. (ООО "Газнадзор"), к.т.н.Велиюлин И.И., Лукомский А.Т., Беспалов В.И., к.т.н. Гуслиц В.М. (ООО"ВНИИГАЗ"), Самощенко И.В., Мельник В.И. (ООО"Уралтрансгаз"), Филиппов В.И. (ООО "Волготрансгаз"),Пахомов В.П. (ООО "Мострансгаз").

В стандарте использованпрактический опыт выполнения огневых работ и технологии, отработанные в ООО"Уралтрансгаз", ООО "Мострансгаз", ООО"Югтрансгаз", ООО "Волготрансгаз" и ООО "Севергазпром".

СТО Газпром 14-2005

СТАНДАРТ ОТКРЫТОГО АКЦИОНЕРНОГО ОБЩЕСТВА"ГАЗПРОМ"

Дата введения - 2005-11-01

1 Нормативные ссылки

В настоящем стандарте использованы ссылки наследующие нормативные документы:

ПУЭ. Правила устройстваэлектроустановок. Минтопэнерго России. М. Главгосэнергонадзор, 1998.

РД09-364-00. Типовая инструкция по организации безопасного проведения огневыхработ на взрывоопасных и взрывопожароопасных объектах. Госгортехнадзор России, 2000.

ВРД39-1.10-006-2002*. Правила технической эксплуатации магистральныхгазопроводов. ОАО "Газпром". Москва, 2002.

ППБ 01-03.Правила пожарной безопасности в Российской Федерации, Москва, 2003.

ПБ 08-624-03.Правила безопасности в нефтяной и газовой промышленности, Москва, 2003.

ПБ03-576-03. Правила устройства и безопасной эксплуатации сосудов, работающихпод давлением, Москва, 2003.

Правила безопасности при эксплуатации магистральныхгазопроводов. Министерство газовой промышленности. Москва, Недра, 1985.

Правила пожарной безопасности для предприятий иорганизаций газовой промышленности ВППБ01-04-98, ИРЦ Газпром, 1998.

ВРД39-1.14-021-2001. Единая система управления охраной труда и промышленнойбезопасностью в открытом акционерном обществе "Газпром". ОАО"Газпром". Москва, 2002.

РД558-97. Руководящий документ по технологии сварки труб при производстверемонтно-восстановительных работ на газопроводах. ВНИИ ГАЗ, 1997.

РД 51-00158623-09-95. Технология производства работна газопроводах врезкой под давлением, включая огневые работы.

ВСН012-88. Контроль качества и приемка работ.

ГОСТ7512-82. Контроль неразрушающий. Соединения сварные. Радиографическийметод.

ГОСТ14782-76. Швы сварных соединений. Методы ультразвуковой дефектоскопии.

ГОСТ 12.1005-76. ССБТ. Воздух рабочей зоны. Общиесанитарно-гигиенические требования.

ПБ03-273-99. Правила аттестации сварщиков и специалистов сварочногопроизводства.

ГОСТ 9293-74. Азотгазообразный и жидкий.

СНиП2.05.06-85*. Магистральные трубопроводы. Нормы проектирования.

ОСТ 51.81-82. Охрана труда в газовой промышленности.Основные термины и определения.

ОСТ102-51-85. Контроль неразрушающий. Сварные соединения трубопроводов.Радиографический метод.

Правила охраны магистральныхтрубопроводов. 1992. (Утверждены постановлением Госгортехнадзора России от24.04.92 г. № 9).

2 Термины, определения и сокращения

В настоящемстандарте применены следующие термины и сокращения с соответствующимиопределениями.

АГНКС: Автомобильнаягазонаполнительная КС.

Разрушение: Событие,заключающееся в деформировании, изменении геометрических размеров конструкцийили отдельных элементов технологической системы (с возможным разделением их начасти) в результате силовых, термических или иных воздействий, сопровождающеесянарушением работоспособности объекта.

Взрыв:Неконтролируемый быстропротекающий процесс выделения энергии, связанный сфизическим, химическим или физико-химическим изменением состояния вещества,приводящий к резкому динамическому повышению давления или возникновению ударнойволны, сопровождающийся образованием сжатых газов, способных привести кразрушительным последствиям.

Взрывоопасная зона: Помещение илиограниченное пространство в помещении или наружной установке, в котором имеютсяили могут образоваться взрывоопасные смеси. Классификация и границывзрывоопасных зон определяются главой 7.3. "Правил устройств электроустановок"Минтопэнерго России, издание 6-е, М., Главгосэнергонадзор, 1998 г.

Взрывная смесь: Смесь своздухом горючих газов, паров ЛВЖ, горючих пыли и волокон с НКПВ не более 65г/м³ при переходе их во взвешенное состояние, которая приопределенной концентрации способна взрываться при возникновении источникаинициирования взрыва (ПУЭ).

Временное герметизирующееустройство (ВГУ): Резиновый шар или другое устройство, применяемоепри проведении огневых работ для временной локализации участка проведенияогневых работ

ГИС:Газоизмерительная станция.

ГОСТ:Государственный стандарт.

ГРС: Газораспределительнаястанция.

ДВС: Двигатель внутреннего сгорания.

КИП и А:Контрольно-измерительные приборы и средства автоматизации.

КС: Компрессорная станция.

ЛВЖ: Легковоспламеняющаясяжидкость.

ГСМ: Горюче-смазочные материалы.

НКПВ: Нижнийконцентрационный предел воспламенения - минимальная концентрация горючихвеществ в воздухе, при которой может произойти воспламенение или взрыв смеси отее соприкосновения с источником воспламенения, в объемных процентах (ОСТ51.81-82).

ОАО: Открытое акционерноеобщество.

Огневые работы:Технологические операции, связанные с применением открытого огня,искрообразованием и нагреванием до температуры, способной вызвать воспламенениегаза, горючих жидкостей, материалов и конструкций (электросварка, газосварка,бензокеросинорезка, паяльные работы, механическая обработка металла собразованием искр и т.п. - РД09-364-00).

Опасная зона: Зона,ограниченная окружностью радиусом, соответствующим минимально допустимомурасстоянию п. 2. т. 4. СНиП2.05.06-85* с центром в рабочей зоне, в которой вследствие возможной утечкигаза или газового конденсата может образоваться взрывоопасная концентрация ипроизойти воспламенение (взрыв) или другие негативные последствия (приложение Г).

Ост: Отраслевой стандарт.

ПДК: Предельно допустимаяконцентрация вредных веществ в воздухе рабочей зоны (ГОСТ12.1.005).

ПДС:Производственно-диспетчерская служба.

ПУЭ: Правила устройстваэлектроустановок.

Рабочая зона: Центральнаячасть опасной зоны, в которой выполняются огневые, работы (котлован, траншея,газопровод, газовое оборудование), с прилегающей территорией, на которойразмещается техника, непосредственно участвующая в огневых работах (трубоукладчики,автокраны, экскаваторы, сварочные агрегаты и т.д.), размерами равной величинеохранной зоны ("Правила охраны магистральныхтрубопроводов").

РД: Руководящий документ.

СИЗ: Средства индивидуальнойзащиты.

СИЗОД: Средстваиндивидуальной защиты органов дыхания.

СНиП: Строительныенормы и правила.

СПХГ: Станцияподземного хранения газа.

ЦПДД: Центральныйпроизводственно-диспетчерский департамент ОАО "Газпром".

Филиал эксплуатирующей организации(филиал): Подразделение юридического лица (ЛПУМГ, УМГ, УПХГ,ГПЗ, ГПУ и др.), осуществляющее эксплуатацию газовых объектов.

Эксплуатирующая организация: Юридическоелицо, осуществляющее эксплуатацию газовых объектов ОАО "Газпром".

3 Общие положения

3.1 На основании настоящего стандарта с учетомтребований "Правил пожарной безопасности в Российской Федерации" (ППБ01-03), утвержденных ГУ ГПС МВД России 16 октября 1993 г., вэксплуатирующих организациях должны быть разработаны дополнения (далее -Дополнения) с учетом специфики производства, местных условий и включать в себя"Перечни работ..." (п. 3.4настоящего стандарта). Эти Дополнения должны быть согласованы стерриториальными газотехническими центрами ООО "Газнадзор",профсоюзными организациями эксплуатирующих организаций и утвержденыруководителем эксплуатирующей организации (главным инженером).

3.2 В Дополнениях должны быть отражены:

3.2.1 Специфика условий проведения огневых работ вэксплуатирующей организации и филиалах, включая особенности организации приработах вахтовым методом.

3.2.2 Дополнительные опасные и вредныепроизводственные факторы.

3.2.3 Особенности климатических и природных условий.

3.2.4 Технология выполнения огневых работ с учетомместных условий и дополнительных мер безопасности.

3.2.5 Проведение работ в условиях особой сложности(болота, полки на крутых склонах и т.п.), а также на сложных технологическихузлах газовых промыслах и КС.

3.2.6 Особенности проведения работ наконденсатопроводах, продуктопроводах, на агрегатах, расположенных виндивидуальных укрытиях и газопроводах, содержащих сероводород.

3.2.7 Особенности проведения работ с применениемтехнологии врезки под давлением газа, выполняемых в соответствии с требованиямиРД 51-00158623-09-95.

3.3 Огневые работы делятся на плановые и аварийные.

Плановые огневые работы делятся по типу на простые,сложные и комплексные:

3.3.1 Простые огневые работы - работы, незатрагивающие непосредственно газопроводы, газовое оборудование, трубопроводы итехнологическое оборудование, транспортирующее ГСМ (далее - оборудование ГСМ),- выполняются по наряду-допуску (приложениеА).

3.3.2 Сложные огневые работы - работы нагазопроводах, газовом оборудовании, трубопроводах и оборудовании ГСМ -выполняются по наряду-допуску и плану организации и проведения огневых работ (приложение Б).

3.3.3 Комплексные огневые работы - это работы,проводимые одновременно на нескольких технологически связанных объектах или внескольких рассредоточенных местах на одном объекте либо требующиесогласованных действий нескольких филиалов и/или сторонних организаций.

Аварийные огневые работы выполняются понаряду-допуску и "Плану ликвидации аварии", подписываемымруководителем работ.

3.4 В эксплуатирующейорганизации должен быть разработан перечень огневых работ по видам и типу суказанием должностных лиц, ответственных за проведение огневых работ. Порядоксоставления, согласования и утверждения планов организации и проведения огневыхработ определяет эксплуатирующая организация.

Перечень огневых работ следует пересматривать каждыетри года, а также в связи с реконструкцией объектов, изменением технологии илиобновлением оборудования.

При возникновении необходимости в выполнении работ,не вошедших в перечень, их следует включить в этот перечень до началапроведения работ или в трехдневный срок после их окончания (если работыпроводились в режиме устранения аварийной ситуации).

3.5 Наряд-допуск на проведение огневых работразрабатывается в двух экземплярах. Оба экземпляра оформляются ответственным запроведение огневых работ и подписываются начальником (заместителем начальника)цеха (службы) филиала, на оборудовании или газопроводах которого будутпроводиться огневые работы.

Наряд-допуск утверждается руководителем (техническимруководителем) филиала.

Право утверждения наряда-допуска руководительфилиала может предоставить своим приказом руководителю территориально отдельнорасположенного цеха, производства (объекта, промплощадки).

3.6 При оформлении наряда-допуска на проведениеогневых работ внутри емкостей, аппаратов, колодцев, коллекторов, траншей и т.п.должны учитываться все меры безопасности, предусмотренные настоящим стандартоми действующей "Типовой инструкцией по организации безопасного проведениягазоопасных работ", утвержденной Госгортехнадзором России.

3.7 Лица, принимающие участие в огневых работах,должны предварительно пройти обучение и проверку знаний стандарта и Дополненийк нему, пройти целевой инструктаж с записью в журнале регистрации инструктажана рабочем месте и наряде-допуске, иметь при себе квалификационноеудостоверение, удостоверение по охране труда и талон по технике пожарнойбезопасности.

Непосредственными исполнителями огневых работ могутбыть работники, достигшие 18 лет, прошедшие специальную подготовку, проверкузнаний на допуск к самостоятельной работе в установленном порядке, обладающиенеобходимой квалификацией, имеющие квалификационное удостоверение, имеющиенавыки применения соответствующих СИЗ, СИЗОД, средств коллективной защиты, атакже оказания доврачебной помощи, прошедшие медосмотр и не имеющие медицинскихпротивопоказаний.

Запрещается допускать к участию в огневых работахстажеров, учеников и практикантов.

3.8 К выполнению отдельных этапов огневых работмогут привлекаться бригады, отдельные работники других филиалов и стороннихорганизаций, технические средства с обслуживающим их персоналом. Сторонниеорганизации должны представить протокол проверки знаний стандарта или ихработники должны предварительно пройти проверку знаний требований настоящегостандарта и Дополнений к нему в филиале, проводящем огневые работы, а такжеиметь при себе квалификационное удостоверение и удостоверение по охране труда.

В этом случае издается совместный (филиалами ипривлекаемыми организациями) приказ о формировании бригад с указанием в нем:

- фамилий и квалификации лиц, участвующих в огневыхработах;

- перечня передаваемых во временное пользованиетехнических средств;

- представителя филиала, назначаемого руководителемкомплекса огневых работ;

- ответственных за проведение огневых работ иисправное состояние техники и механизмов;

- ответственных по постам.

Привлекаемый персонал переходит в оперативноеподчинение филиала на период проведения огневых работ, что отражается всовместном приказе.

3.9 Лицо, подписавшее наряд-допуск, несетответственность за правильность и полноту разработанных мер по безопасномупроведению работ, указанных в наряде-допуске.

Лица, согласовавшие наряд-допуск, несутответственность согласно своим обязанностям, предусмотренным должностной инструкциейи Единой системой управления охраной труда и промышленной безопасностью воткрытом акционерном обществе "Газпром".

Лицо, утвердившее наряд-допуск, несетответственность за достаточную квалификацию ответственных за подготовку,проведение огневых работ и исполнителей, включенных в состав бригады.

3.10 Выдаваемые наряды-допуски на проведение огневыхработ регистрируются в "Журнале учета огневых и газоопасных работ" (приложениеВ), хранящемся у диспетчера (сменного инженера) филиала.

3.11 Один экземпляр утвержденного наряда-допускапередается ответственному за подготовительные работы, второй - лицу,ответственному за проведение огневых работ.

3.12 После завершения подготовительных работ обаэкземпляра наряда-допуска подписываются ответственным за подготовительныеработы, ответственным за проведение огневых работ и начальником цеха (службы).

В случае удаленности района проведения работ отместа дислокации филиала допускается непосредственная приемка - передачаподготовительных работ на месте с оформлением наряда-допуска и подтверждениемподписями ответственных за подготовку и за проведение огневых работ сизвещением об этом диспетчера филиала с помощью средств связи. Диспетчер должензафиксировать этот факт в оперативном журнале.

В процессе проведения огневых работ, связанных сотключением и выводом из работы газового объекта, ответственный за еевыполнение обязан иметь двухстороннюю связь и лично не реже чем каждые 2 часачерез диспетчера филиала, сменного инженера объекта докладывать ПДС о ходеработ.

3.13 По завершении огневых работ их выполнение иприемка места работ подтверждается подписями в наряде-допуске ответственного запроведение огневых работ, начальника (заместителя начальника) цеха (службы), наоборудовании и коммуникациях которого они проводились, и подписью лица,регистрирующего наряд-допуск, в журнале учета огневых и газоопасных работ суказанием времени окончания работ (приложение В).

Один экземпляр оформленного наряда-допуска послеокончания работ хранится у лица, утвердившего наряд-допуск или лица имуполномоченного (диспетчера), другой - в делах соответствующей службы (цеха) неменее трех месяцев.

Записи в обоих экземплярах должны быть идентичны ичетки. Запрещаются заполнение наряда-допуска карандашом, исправления в тексте иподписи ответственных лиц под копирку. Допускается передача подписи факсом споследующим предоставлением оригинала.

3.14 Наряд - допуск выдается на срок, необходимыйдля выполнения заданного объема работ, на одну бригаду, на один вид и месторабот и действителен в течение указанного в нем времени.

Действие наряда-допуска прекращается в случае снятияответственных руководителей и исполнителей с места производства работ соформлением приемки выполненных работ. Продление действия наряда-допускаосуществляется при возобновлении огневых работ тем же составом, на том же местес проведением и оформлением повторной приемки подготовительных работ или вслучае недостатка основного времени для выполнения огневых работ. Если работане закончена в установленный срок, наряд-допуск может быть продленруководителем работ по согласованию с утвердившим его лицом или лицом, егозамещающим, на необходимый для завершения работ срок, при необходимости ссоответствующей корректировкой ее характера и состава бригад, с оповещениемдиспетчерской службы.

3.15 План организации и проведения огневых работдолжен составляться соответствующими службами филиала, на объектах или вграницах деятельности которого будут выполняться огневые работы, и определяеторганизационно-технологическую последовательность их проведения.

3.16 План организации и проведения огневых работдолжен включать:

3.16.1 Наименование объекта, места проведения работ,цель выполняемых работ, даты, расчетное время выполнения работ.

3.16.2 Краткие технические и конструктивныетребования к используемым трубам, деталям, запорной арматуре, электродам ит.д., а также к производству всех видов специальных работ со ссылкой нанормативные документы.

3.16.3 Указания о материальном обеспечении работ.

3.16.4 Расстановку оборудования, механизмов, средствсвязи, охранных постов, пунктов отдыха и приема пищи, а также списочный составперсонала, участвующего в работах, с указанием фамилий и должностей лиц,ответственных за проведение работ.

3.16.5 Порядок и последовательность осуществляемыхпереключений (отключений, включений) участков трубопроводов, технологическогооборудования, средств электрохимической защиты и другого оборудования.

3.16.6 Технологическую и ситуационную схему участкагазопровода (объекта), на котором производятся огневые работы.

3.16.7 Технологическую последовательность операцийпри выполнении огневых работ и испытаний отремонтированного участка газопровода(объекта).

3.16.8 Требования безопасности при выполненииогневых работ.

3.17 Порядок составления, согласования и утвержденияпланов организации и проведения огневых работ устанавливается руководствомфилиала. Утвержденный план организации и проведения огневых работрегистрируется в специальном журнале, хранящемся у диспетчера (сменногоинженера) филиала.

3.18 При проведении комплекса огневых работ,выполняемого несколькими коллективами исполнителей разных филиалов, эксплуатирующаяорганизация издает приказ на проведение комплекса. Филиалом, на объектахкоторого проводится комплекс, издается приказ, в котором определяетсярасстановка постов, специалистов, техники, оформляется наряд-допуск напроведение каждой огневой работы и план на проведение комплекса огневых работ.

Издание приказа на проведение комплекса огневыхработ необходимо в случаях:

3.18.1 Одновременного проведения работ на несколькихтехнологически связанных объектах.

3.18.2 Необходимости согласованных действий несколькихфилиалов.

3.18.3 Одновременного проведения работ в несколькихрассредоточенных местах на одном газовом объекте.

3.18.4 Проведения работ в условиях особой сложности,оговоренных в Дополнениях к "Типовой инструкции по безопасному проведениюогневых работ на газовых объектах ОАО "Газпром" (далее - Типоваяинструкция).

3.19 Приказом о проведении комплекса огневых работдолжен быть назначен руководитель комплекса работ, ответственные за проведениеотдельных огневых работ и участвующие в работах филиалы, организации.

Приказ на указанный комплекс огневых работ издается,исходя из объема комплекса, эксплуатирующей организацией или филиалом.

3.20 Руководителем комплекса работ, в зависимости отего сложности, могут быть назначены руководители, начальники производственныхотделов эксплуатирующей организации, руководители (заместители руководителей)филиалов.

3.21 Если подготовка и непосредственное проведениеогневых работ выполняется одним составом исполнителей, возможно назначениеодного ответственного за их подготовку и проведение.

3.22 Проведение огневых работ на действующихобъектах, связанное с их остановкой и стравливанием газа, должно бытьсогласовано с ПДС эксплуатирующей организации, Департаментом по транспортировке,подземному хранению и использованию газа и ЦПДД ОАО "Газпром" вустановленном порядке.

3.23 Ответственный за проведение огневых работ личноруководит их проведением. Он несет ответственность за безопасность, дисциплину,качество и оперативность проведения работ в соответствии с нарядом-допуском,планом организации проведения работ, а также требованиями Дополнений кстандарту и действующих нормативных документов.

3.24 Распоряжения представителей вышестоящих инадзорных организаций, связанные с выполнением огневых работ, должныпередаваться персоналу только через ответственного за их проведение.

3.25 Перед началом огневых работ ответственный за ихпроведение обязан:

3.25.1 Провести инструктаж участникам работ опорядке, способе, специфике их выполнения, а также о конкретных мерахбезопасности (целевой инструктаж) с оформлением под подпись в наряде-допуске ижурнале регистрации инструктажа на рабочем месте.

3.25.2 Проверить наличие, исправность, комплектностьи правильное использование материалов, приспособлений, средств защиты,противопожарных и спасательных средств и другое.

3.25.3 Обеспечить расстановку по местам постов,рабочих бригад, машин, механизмов и средств связи.

3.25.4 Убедиться в работоспособности всех машин имеханизмов.

3.25.5 Убедиться в работоспособности запорнойарматуры.

3.25.6 Проверить наличие связи с постами идиспетчерской службой.

3.25.7 Обеспечить контроль воздушной среды в рабочейзоне.

3.25.8 Находиться на месте проведения огневых работ.

3.26 Ответственный за проведение огневых работотвечает за обеспечение необходимым оборудованием, механизмами, инструментами,приспособлениями, КИПиА, материалами, транспортными средствами, двухстороннейтелефонной или радиосвязью, СИЗ и средствами коллективной защиты,противопожарными и спасательными средствами, знаками безопасности и плакатами,а также средствами оказания доврачебной помощи.

3.27 При проведении огневых работ транспортные ипротивопожарные средства, спецоборудование, механизмы, средства радиосвязинеобходимо располагать с наветренной стороны. Они должны устанавливаться сучетом возможного их быстрого передвижения и маневра одновременно и раздельно.

3.28 Работники, непосредственно не участвующие ввыполняемых огневых работах, транспортные средства, оборудование, материалы идругие ценности, не используемые в них, а также места отдыха, обогрева, приемапищи, медпункт, командный пост (передвижные вагончики, палатки и т.п.) должныбыть размещены вне опасной зоны (приложение Г).

3.29.Перед началом работ начальник смены (диспетчер)предупреждает заинтересованные организации, цеха, службы и должностных лиц оместе, характере и времени начала огневых работ.

3.30 На используемые для выполнения огневых работматериалы, оборудование и изделия должны быть документы (паспорта, сертификатысоответствия), подтверждающие их качество и соответствие условиям применения.

3.31 Сведения о проведенных работах впятнадцатидневный срок должны быть внесены в исполнительную техническуюдокументацию (технологические схемы) и паспорт объекта.

4 Подготовительные работы

4.1 Общие требования

4.1.1 Подготовка газового объекта к огневым работамосуществляется эксплуатационным персоналом филиала в соответствии с нарядом-допускоми планом организации и проведения работ.

4.1.2 До начала работ должна быть изученадокументация, характеризующая техническое состояние и надежностьтехнологического оборудования и газопровода, включая отчет о проведениидиагностики, в том числе внутритрубной дефектоскопии, а также ситуация по местус целью обнаружения утечек газа в пределах опасной зоны.

4.1.3 При обнаружении утечек газа по телу трубы,сварным стыкам в границах опасной зоны неисправные газопроводы (объекты) должныбыть остановлены для устранения утечек до начала планируемых огневых работ.

4.1.4 Рабочая зона огневых работ должна бытьподготовлена для безопасного и удобного их выполнения:

- к месту огневых работ должны быть организованысвободные подходы и подъезды;

- удалены мешающие предметы, взрывоопасные,пожароопасные и вредные вещества;

- обеспечено достаточное освещение, включаяискусственное.

4.1.5 Рабочая зона огневых работ с учетом спецификиместа их выполнения, погоды, направления и скорости ветра должна быть обозначена(ограждена) соответствующими предупредительными знаками безопасности, плакатамии приняты меры по недопущению доступа в нее посторонних лиц, транспортныхсредств.

4.1.6 Место проведения огневых работ должно бытьнадежно отключено (изолировано) от источников возможного поступлениявзрывоопасных и вредных веществ, а участки газопроводов, на которых проводятсяогневые работы, освобождены от транспортируемой среды до давления,обеспечивающего безопасное проведение работ, равное 100-500 Па (10-50 мм в. ст.).

4.1.7 Должны быть приняты меры, исключающиеошибочную или самопроизвольную перестановку запорной арматуры, отсекающей местопроведения огневых работ.

4.1.7.1 В местах, предусмотренных планом организациии проведения огневых работ, установить дежурство персонала, прошедшегоинструктаж и обеспеченного средствами связи.

4.1.7.2 Отключить систему линейной телемеханикиуправления запорной арматурой (в любом случае на весь период огневых работ).

4.1.7.3 На пневмогидроприводных кранах - стравитьимпульсный газ, снять шланги (импульсные трубки) с пневмогидроприводов и убратьих, а штуцеры заглушить, убрать чеки (штыри) кранов, служащие для их перевода савтоматического управления на ручное.

4.1.7.4 С запорной арматуры с ручным приводом снятьштурвалы или механически их заблокировать.

4.1.7.5 Вывесить соответствующие знаки безопасностии плакаты "не открывать", "не закрывать" (где этонеобходимо).

При наличии на запорной арматуре дренажных устройствгаз из полости между корпусом крана и его запорным устройством должен бытьстравлен.

4.1.8 В местах предстоящего разъединения фланцев иливырезки "катушек" должны быть установлены электрические перемычкисечением не менее 25 мм², а средства электрохимической защитынепосредственно перед началом огневых работ отключены на время проведенияогневых работ.

Установка электрических перемычек должна выполнятьсяв соответствии с требованиями РД558-97 (п. 10.2. электродуговая приварка выводов).

По окончании работ места приварки выводовзашлифовываются.

4.1.9 На месте огневых работ должны быть средствапожаротушения, предусмотренные планом организации и проведения огневых работ инарядом-допуском.

4.2 Подготовка газового оборудования

4.2.1 Газовое оборудование (сосуды, работающие поддавлением, арматура и обвязочные трубопроводы), на котором выполняются огневыеработы, должно быть отключено от всех трубопроводов, соединяющих его систочником давления, и освобождено от газа и ЛВЖ.

Сосуды и емкости должны быть отключены всоответствии с требованиями "Правилустройства и безопасной эксплуатации сосудов, работающих под давлением"и требованиями отраслевых правил безопасности.

Допускается отключение газового оборудования двумяпоследовательно установленными запорными кранами со свечой между ними.

4.2.2 Остаток газового конденсата (ЛВЖ) после опорожненияоборудования сливают самотеком, откачивают насосом, выдавливают природным илиинертным газом в продувочную емкость.

Запрещается выдавливание ЛВЖ сжатым воздухом, атакже слив жидкости на грунт (пол) и в канализацию.

4.2.3 После освобождения сосуды и трубопроводыследует тщательно пропарить.

При наличии в сосудах и трубопроводах пирофорныхотложений их полости после пропарки перед продувкой должны быть промыты водой.Заполнение сосудов водой для промывки производится при открытом верхнем люке.Промывочная вода сливается в промышленную канализацию, а пирофоры удаляются впожаробезопасное место под слоем воды.

4.2.4 После промывки сосуды должны бытьпровентилированы естественным путем (при открытых верхнем и нижнем люках) илипринудительно в течение времени, позволяющего обеспечить трехкратный обмен, ноне менее одного часа.

4.2.5 Сосуды, нагретые в процессе эксплуатации илиподготовки к огневым работам, перед допуском в них людей должны быть охлажденыдо температуры, не превышающей 30°С.

4.2.6 После подготовки сосуда к огневым работамнеобходимо произвести анализ воздуха внутри него на содержание вредных ивзрывоопасных веществ.

4.3 Подготовка линейной части газопроводов

4.3.1 Перед подготовкой к огневым работам должно бытьпроведено обследование участка газопровода, на котором они выполняются, исмежных (проложенных параллельно, сближающихся и пересекающих его)трубопроводов в границах опасных зон для определения необходимых мербезопасности.

4.3.2 В трубопроводах, расположенных в опасной зонеогневых работ, должен быть исключен подъем давления.

4.3.3 Допускается вскрытие газопровода с помощьюмеханизмов и освобождение от изоляции вручную без снижения давления в нем научастке, не имеющем утечек газа или выявленных в процессе эксплуатации другихфакторов, свидетельствующих о снижении прочностной характеристики трубопровода.При вскрытии движущиеся части землеройных механизмов должны проходить нарасстоянии не менее 0,5 м от поверхности газопровода.

4.3.4 Перед вскрытием участка газопровода споврежденной изоляцией давление в нем должно быть снижено не менее чем на 10 %,а при наличии коррозионных повреждений (по результатам внутритрубнойдефектоскопии) до 30 % от толщины стенки давление должно быть снижено не менеечем на 30 % от максимального рабочего давления на этом участке,зарегистрированного в течение последнего года эксплуатации. При наличиикоррозионных повреждений (по результатам внутритрубной дефектоскопии) выше 30 %от толщины стенки трубы давление в газопроводе должно быть сброшено полностью.

4.3.5 Организация земляных работ по вскрытиюподземных газопроводов для выполнения огневых работ должна соответствоватьтребованиям Правил безопасности при эксплуатации магистральных газопроводов.

4.3.6 Размер котлована (траншеи) определяетсяусловиями безопасного выполнения огневых работ. Машины и механизмы, с помощьюкоторых проводятся работы, могут располагаться, исходя из удобства ибезопасности выполнения огневых работ, как на бровке траншеи, так и вкотловане.

Котлован должен иметь не менее двух выходов впротивоположные стороны - по одному с каждой стороны трубопровода диаметромменее 800 мм.

Для газопроводов диаметром 800 мм и более котловандолжен иметь не менее четырех выходов, расположенных по два с каждой стороныгазопровода.

4.3.7 При притоке грунтовых (ливневых, паводковых)вод в котловане (траншее) для сбора и откачки воды выкапывается приямок. Вболотистой местности и при наличии плывуна грунт может разрабатываться сприменением шпунтовых свай; необходимо предусматривать меры по понижению уровнягрунтовых вод, в том числе применение приспособлений для ограниченияпоступления воды к месту работы и предохранения от обвала стенок котлована(траншеи).

4.3.8 В случае попадания в котлован (траншею)газоконденсата и других ЛВЖ их следует удалить вместе с пропитанным грунтом вбезопасное место, а очищенную поверхность засыпать (присыпать) песком(грунтом).

4.3.9 При вскрытии протяженных участков следуетпринять меры по предотвращению провисания газопровода и возникновения в немдополнительных напряжений.

4.3.10 Перед началом огневых работ на линейномучастке газопровода следует:

4.3.10.1 Отключить его от соседних участков иотводов линейными кранами.

4.3.10.2 Освободить от газа до давления 100-500 Па(10-50 мм в. ст.).

4.3.11 Отключающая арматура должна обеспечитьгерметичное перекрытие. Краны необходимо герметизировать с помощьюуплотнительной смазки (пасты).

4.3.12 Если отключающая запорная арматура нагазопроводе после закрытия окажется недостаточно герметичной, вместе с ремонтируемымучастком необходимо отключить и освободить от давления соседний участок,расположенный за неисправной (негерметичной) арматурой.

4.3.13 Освобождать участок газопровода следуетсбросом газа через свечи. Исполнитель данной работы должен быть обеспеченсоответствующим СИЗ (в том числе от шума) и средствами связи.

Персонал, непосредственно не занятый сбросом газа, атакже технические средства следует размещать на расстоянии не менее 200 м отсвечи с наветренной стороны.

При выполнении огневых работ на участке газопроводас перепадом высотных отметок между линейными кранами и местом производстваогневых работ необходимо учитывать рост избыточного давления на месте работ,если оно расположено выше крана со свечой, и снижения - в обратном случае.

Изменение давления определяется в соответствии сграфиком (приложениеЖ).

4.3.14 Проверку отсутствия газоконденсата, ЛВЖрекомендуется проводить с помощью щупа, вводимого через отверстие,просверленное в верхней части трубы с соблюдением мер безопасности.

При обнаружении в газопроводе газоконденсата, ЛВЖ ихнеобходимо откачать в передвижную емкость и вывезти в отведенное для этогоместо.

4.3.15 Перед удалением ЛВЖ из газопровода следуетпривести в готовность средства пожаротушения, СИЗ и средства коллективнойзащиты.

5 Огневые работы

5.1 Общие требования

5.1.1 Огневые работы разрешается начинать послевыполнения в полном объеме подготовительных работ.

5.1.2 Исполнители огневых работ должны приступить кним по указанию ответственного за проведение огневых работ, который отдаетраспоряжения о начале и порядке проведения огневых работ.

5.1.3 Количество участников огневых работ,находящихся в рабочей зоне, должно быть минимальным.

5.1.4 Все принимающие участие в огневых работахдолжны быть в соответствующей специальной одежде и обеспечены другиминеобходимыми средствами индивидуальной защиты. Особое внимание обращается наисправность и готовность к применению противогазов, спасательных поясов,веревок, теплоотражающих костюмов и противопожарных средств.

5.1.5 Входить и въезжать в рабочую зону следует сразрешения ответственного за проведение огневых работ.

5.1.6 Огневые работы могут выполняться присодержании газа в воздухе рабочей зоны не выше 20 % от НКПВ. При повышенииконцентрации газа более 20 % от НКПВ огневые работы необходимо немедленнопрекратить, а людей вывести из опасной зоны.

5.1.7 При производстве огневых работ рабочая зонадолжна контролироваться на загазованность переносными газоанализаторами спериодичностью, определенной ответственным за проведение огневых работ, но нереже чем через 30 минут.

5.1.8 Перед проведением огневых работ необходимоубедиться в отсутствии конденсата, горючих материалов в котловане, в полоститрубы, сосуде, других узлах и при их наличии принять меры по удалению.

5.1.9 Сварочные работы при дожде, снегопаде, сильномветре должны проводиться под специальным укрытием.

5.1.10 Стравливание газа и нахождение людей улинейных кранов и вблизи продувочных свечей во время грозы запрещается.

5.1.11 Ответственный за проведение огневых работобязан немедленно прекратить их в случае обнаружения отступлений от требованийТиповой инструкции, нарушения мер безопасности ведения работы, предусмотренныхнарядом-допуском, планом организации и проведения огневых работ, нарушениятехнологии производства работ, а также при возникновении в рабочей или опаснойзоне взрывопожароопасной ситуации.

5.1.12 Огневые работы должны быть также немедленнопрекращены:

5.1.12.1 При возникновении аварийной ситуации наобъекте, расположенном в опасной зоне.

5.1.12.2 При внезапном резком (негативном) измененииорганизационных, технических, технологических и погодных условий выполненияогневых работ.

5.1.13 В случае возникновения взрывопожароопаснойситуации необходимо заглушить ДВС механизмов, спецоборудования и транспортныхсредств, а также отключить электроснабжение сварочных аппаратов и другихтокоприемников, расположенных в рабочей зоне. Работники должны быть удалены изопасной зоны, после чего должны быть приняты меры по выявлению и ликвидациипричин возникновения аварийной ситуации.

5.1.14. Огневые работы следует возобновлять пораспоряжению ответственного за проведение огневых работ после полноговосстановления безопасных условий работы.

5.1.15 Сообщение о нарушениях, изменении,прекращении и возобновлении огневых работ и принятых мерах необходимо передатьдиспетчеру филиала и ПДС эксплуатирующей организации.

5.1.16 Проведение двух и более огневых работ научастках, не разделенных запорной арматурой, должно производитьсяпоследовательно, т.е. каждая последующая работа выполняется после полногозавершения предыдущей.

Одновременное проведение двух и более огневых работдопускается в исключительных случаях на участках трубопроводов, независимо отих протяженности, при соблюдении следующих мер безопасности:

5.1.16.1 Предварительная очистка участка отконденсата пропуском поршней.

5.1.16.2 Вывод участка газопровода из работы путемпоочередной вырезки катушек на концах участка.

5.1.16.3 Освобождение выведенного из работы участкаот природного газа до нулевой концентрации путем продувки полости трубынапорными вентиляторами во взрывобезопасном исполнении, при отсутствиипирофорных соединениий, удаление газовоздушной смеси с применением вытяжноговзрывобезопасного оборудования или естественной вентиляции.

5.1.17 Огневые работы по заварке несквозныхдефектов, приварке катодных выводов и т.д., выполняемые без нарушениягерметичности газопровода, разрешается проводить одновременно на несколькихучастках газопровода.

5.1.18 Открытие и закрытие запорной арматуры вовремя огневых работ необходимо производить согласно плану организации и проведенияработ по распоряжению ответственного за проведение огневых работ. Внепредвиденных случаях он имеет право изменить положение арматуры,предусмотренное планом организации работ, по согласованию спроизводственно-диспетчерской службой филиала. Перед этой операцией огневыеработы следует прекратить, а участников вывести из опасной зоны.

5.1.19 Баллоны с ацетиленом, кислородом и сжиженнымиуглеводородными газами следует располагать от места огневых работ не ближе 10м.

5.1.20 Сварочные агрегаты с ДВС и баллоны с газом вовремя огневых работ в помещении должны устанавливаться вне помещения.

5.2 Огневые работы на промплощадках и внутри помещений газовых объектов(КС, ГРС, АГНКС, СПХГ, ГИС и газовых промыслов)

5.2.1 Огневые работы на оборудовании газового объектадолжны производиться, как правило, после его вывода из работы и подготовки всоответствии с требованиями раздела 2 Типовой инструкции.

5.2.2 В случае необходимости проведения огневыхработ на газовом объекте без его остановки следует:

5.2.2.1 Установить постоянный контроль за состояниемвзрывоопасной зоны в процессе выполнения огневых работ, включая возможныеутечки газа, газоконденсата (ЛВЖ) из оборудования, арматуры, трубопроводов,продолжающих работать, и технологическими выбросами газа, конденсата (ЛВЖ)через свечи и предохранительные клапаны оборудования.

5.2.2.2 Запретить продувки оборудования, арматурытрубопроводов (выпуск газа, газоконденсата, ЛВЖ), а также другие работы,которые могут привести к увеличению опасности проводимых огневых работ.

5.2.2.3 Организовать регулярный контрользагазованности воздуха взрывоопасной зоны.

5.2.3 Огневые работы внутри помещений, в которыхрасположено газовое оборудование или арматура, как правило, должныпроизводиться после полного отключения всех газовых коммуникаций, входящих вэто помещение, произведенного с помощью арматуры, установленной вне помещения,снижения давления газа до атмосферного во всем оборудовании и трубопроводахвнутри помещения, а также выполнения следующих мер:

5.2.3.1 Обеспечение максимально возможной вентиляциипомещения не менее чем за 15 мин до их начала и в течение всего периода веденияогневых работ.

5.2.3.2 Контроль воздуха в помещении переноснымигазоанализаторами не реже чем через 30 мин независимо от наличия в помещениистационарных газоанализаторов (сигнализаторов).

5.2.4 Вырезка технологических отверстий нагазопроводах внутри помещений запрещается.

5.2.5 При выполнении огневых работ в помещенииредуцирования ГРС подача газа потребителям осуществляется по байпасной линии,расположенной вне здания ГРС, при постоянном дежурстве оператора на байпаснойлинии.

5.2.6 Если огневые работы должны проводиться внутрипомещения, в котором нет газового оборудования или газопроводов, т.е.являющегося взрывобезопасным, но расположенного на территории взрывоопасныхобъектов, до начала огневых работ должна быть произведена проверка содержаниягорючих газов в воздухе помещения и приняты меры по его вентиляции.

5.2.7 На открыто расположенных отдельныхтехнологических установках и узлах арматуры на территории КС, ГРС, АГНКС, СПХГ,ГИС, газового промысла огневые работы разрешается производить припродолжающейся их эксплуатации, но при условии соблюдения следующих требований:

5.2.7.1 Отключение и освобождение от газа иконденсата всех аппаратов и трубопроводов на ремонтируемой установке,технологической линии или узле.

5.2.7.2 Отсутствие утечек газа, конденсата изаппаратов и арматуры соседних установок, линий и узлов, находящихся вовзрывоопасной зоне.

5.2.7.3 Постоянный контроль за наличием горючихгазов во взрывоопасной зоне в течение всего периода производства огневых работне реже чем через 30 мин.

5.2.7.4 Запрещение производства каких-либо продувокаппаратов, трубопроводов, установок или узлов, находящихся в эксплуатации, втечение всего периода производства огневых работ.

5.2.7.5 Установка сплошных щитов высотой 2 м дляограждения зоны производства огневых работ в сторону технологических аппаратови арматуры других установок и узлов, находящихся под рабочим давлением ирасположенных ближе 20 м к месту производства огневых работ.

5.2.8 На весь период проведения огневых работ должнобыть выделено не менее одного работника в качестве дежурного наблюдателя, вобязанности которого вменяется только осуществление контроля с помощью приборовза состоянием воздушной среды во взрывоопасной зоне и связь с ответственным запроведение огневых работ и эксплуатационным персоналом.

5.2.9 Назначение дежурных наблюдателей за состояниемвзрывоопасной зоны имеет целью подачу сигнала о немедленном прекращении работыпри возникновении предаварийной ситуации или дополнительной опасности, выходеиз строя оборудования, аппаратуры, системы вентиляции, сигнализации, средствколлективной защиты, повышения (снижения) давления, температуры выше (ниже)допустимых величин, внезапной утечки газа, газоконденсата (ЛВЖ) и др.

5.2.10 Огневые работы в действующем машинном залекомпрессорного цеха, имеющего разделительную стенку с галереей нагнетателей,допускаются при условии выполнения следующих требований:

5.2.10.1 Отключение ремонтируемого агрегата отподводящих и отводящих коммуникаций, в том числе топливного и пускового газа.

5.2.10.2 Отключение электро- или пневмопривода длязапуска агрегата или отдельных узлов арматуры с принятием мер, исключающихслучайное их включение.

5.2.10.3 Герметизация уплотнения валов приводовкомпрессоров в местах их прохода через разделительную стенку.

5.2.10.4 Тщательный отбор исполнителей огневых работпо квалификации и опыту работы.

5.2.10.5 Отсутствие утечек газа, масла и ЛВЖ наремонтируемом и соседних агрегатах.

5.2.10.6 Готовность систем и средств пожаротушения кприменению.

5.2.11 В исключительных случаях, когда нельзяпрекратить компримирование газа, допускается проведение огневых работ вовзрывоопасных помещениях компрессорного цеха (галерея нагнетателей, отсекнагнетателя) с работающими агрегатами при условиях:

5.2.11.1 Наличие разрешения эксплуатирующейорганизации.

5.2.11.2 Назначение руководителем работ начальника(главного инженера) филиала или начальника газового промысла (заместителяначальника газового промысла).

5.2.11.3 Выделение ремонтируемого нагнетателя принеколлекторной обвязке КЦ режимными кранами технологической обвязки с тем,чтобы можно было стравить газ не только из контура нагнетателя, но и до кранов№ 1, 2, 3, 4-бис.

5.2.11.4 При наличии резерва в цехе предусмотретьзагрузку ГПА таким образом, чтобы соседние с ремонтируемым агрегаты былиостановлены и газ из технологических коммуникаций стравлен.

5.2.11.5 Проверка работоспособности штатных системконтроля загазованности, приточной и вытяжной вентиляции перед началом огневыхработ.

5.2.11.6 Герметизация зазоров в местах проходавсасывающего и выкидного патрубков нагнетателя через патроны.

5.2.11.7 Установка защитных экранов или ширм дляисключения попадания искр и сварочного грата в сторону соседних агрегатов.

5.2.11.8 Наличие постов наблюдения натехнологической обвязке нагнетателя с обеспечением связи с ответственным запроведение огневых работ.

5.2.11.9 В период производства огневых работ вгалерее нагнетателей запрещается производить пуск, остановку агрегатов в этомцехе, приемку защит на ГПА. В случае аварийной остановки ГПА огневые работынеобходимо немедленно прекратить.

5.2.11.10 Системы приточной и вытяжной вентиляции вовремя проведения огневых работ должны быть постоянно включены в работу.

5.2.11.11 После окончания огневых работ сварочноеоборудование должно быть отключено и убрано из галереи нагнетателей.

При производстве огневых работ на промплощадкахдолжны быть выполнены следующие дополнительные требования:

5.2.12 Ремонт оборудования, газопроводов, арматуры ит.п., связанный с проведением сварочных работ, при возможности их отсоединениядолжен проводиться на специальной площадке для огневых работ, размещениекоторой на промплощадках определяется проектом или генпланом, утвержденнымначальником или главным инженером филиала.

5.2.13 Площадка для проведения сварочных работдолжна быть отгорожена от общей территории, обозначена знаками безопасности итрафаретами с надписями "Сварочная площадка", обеспечена средствамипожаротушения согласно "Правилампожарной безопасности для предприятий и организаций газовой промышленности"и инструкциями о мерах пожарной безопасности и по охране труда, составленными сучетом местных условий и утвержденными в установленном порядке. На площадкахдля огневых работ организуется стационарный сварочный пост (под укрытием, взданиях или помещениях соответствующей категории пожароопасности).

Проведение огневых работ на сварочных площадках(постах) разрешается без оформления наряда-допуска. Список работников,допущенных к самостоятельному проведению сварочных работ без оформлениянаряда-допуска, устанавливается приказом руководителя филиала.

5.2.14 Огневые работы в компрессорном отделенииАГНКС и в отделении запорной и регулирующей арматуры АГНКС и ГРС, приневозможности отсоединения и выноса дефектного участка газопровода наспециальную площадку, необходимо проводить при полной остановке компрессорныхустановок и стравливании газа из всех газопроводов, находящихся в этихпомещениях, работа ГРС переводится на байпасную линию.

5.2.15 Огневые работы должны быть немедленнопрекращены при обнаружении отступлений от требований настоящей Типовойинструкции, несоблюдении мер безопасности, предусмотренных нарядом-допуском, атакже при возникновении опасной ситуации.

5.2.16 При подготовке к огневым работамответственный за проведение огневых работ совместно с ответственным заподготовительные работы определяют рабочую зону, границы которой обозначаютсяпредупредительными знаками и надписями.

5.2.17 Места сварки, резки, нагревания и т.п.отмечаются мелом, краской, биркой, лентой или другими хорошо видимымиопознавательными знаками.

5.2.18 Площадки, металлоконструкции, конструктивныеэлементы зданий, которые находятся в рабочей зоне, должны быть очищены отвзрывопожароопасных материалов.

5.2.19 Сливные воронки, выходы из лотков и другие устройства,связанные с канализацией, в которых могут быть горючие газы и пары, должны бытьперекрыты. На месте огневых работ должны быть приняты меры по недопущениюразлета искр и грата.

5.2.20 Огневые работы во взрывоопасных зонахпомещений и наружных установок могут выполняться только после полногоотключения от внешних коммуникаций и сброса давления из всего технологическогооборудования и газопроводов.

5.2.21 При невозможности производства огневых работиз-за негерметичности запорной арматуры необходимо:

5.2.21.1 Отключить ремонтируемый участок путемдвойной отсечки с двух сторон запорной арматурой, сбросить давление газа междуарматурой и вывесить таблички "Не открывать" на запорной арматуре.

5.2.21.2 Продуть ремонтируемый участок азотом илиинертным газом до полного вытеснения природного газа.

Аналогичные операции выполнять при невозможности илинежелательности резки технологических окон для установки временных отключающихгерметизирующих устройств (шаров) на ремонтируемом участке трубопровода.

5.2.22 После окончания огневых работ выполнитьвытеснение газовоздушной смеси из отключенного участка трубопровода давлениемприродного газа не более 1 кгс/см² или азотом давлением не более 1,5кгс/см² в месте его подачи. Вытеснение газовоздушной смеси считаетсязаконченным, когда содержание кислорода в газе, выходящем из трубопровода,составит не более 2 %.

5.2.23 Проведение огневых работ в охранной зоненезаглушенной газовой скважины допускается при условии отсутствия затрубныхгазопроявлений, грифонов, утечек газа и газового конденсата из фонтаннойарматуры и обвязки устья газовой скважины. Выполнение огневых работ на обвязкегазовой скважины и на ее шлейфе в границах охранной зоны скважины разрешаетсяпри условии закрытия коренной задвижки, закрытия контрольных и рабочих задвижекна манифольдах скважины.

5.3 Огневые работы в сосудах и колодцах

5.3.1 Перед огневыми работами сосуд (аппарат,емкость) должен быть подготовлен в соответствии с разделом 2 настоящейинструкции.

5.3.2 Для работ внутри сосуда или колодца должнабыть назначена бригада в составе не менее трех человек: работающий в сосуде(колодце) и два дублера (наблюдающих) снаружи.

5.3.3 Перед работой в сосуде или колодце следуетпровести анализ воздушной среды на соответствующие вредные вещества. Замеры проводятсягазоанализатором не менее чем в трех точках, начиная от входа (у люка).

5.3.4 Спуск работника в сосуд (колодец) и подъем изнего разрешаются по переносной лестнице, которая должна соответствоватьусловиям безопасности. При этом должно быть предусмотрено применение фала(веревки) и специального пояса для страховки и вынужденного подъема из сосуда(колодца).

5.3.5 Перед каждым спуском работника в сосуд иликолодец ответственный за проведение огневых работ справляется о егосамочувствии, проверяет экипировку, уточняет переговорный код.Продолжительность одного рабочего цикла пребывания в сосуде (колодце) не должнапревышать 30 мин.

5.3.6 В процессе работы через 2-3 мин следуетсправляться (в том числе с помощью кода) о самочувствии работника, находящегосяв сосуде (колодце). В случае отсутствия ответа и после повторного запросанеобходимо немедленно извлечь его.

5.3.7 Если работающий в сосуде (колодце)почувствовал недомогание (подал сигнал, не отвечает на сигнал, снял шлем-маскуи т.п.), дублеры обязаны извлечь его и оказать доврачебную помощь.

5.3.8 Проведение огневых работ в колодце, в томчисле канализационном, тоннеле и подобных сооружениях, необходимо согласовать сруководителями служб (цехов), технологически связанных с этими объектами.

5.3.9 Работа внутри сосуда (колодца) без СИЗОД илипринудительной вентиляции рабочей зоны запрещается.

5.3.10 После окончания огневых работ, передзакрытием люков руководитель работ должен лично убедиться в том, что в сосуде(колодце) не остался работник, убраны механизмы, инструменты, СИЗ, приборы иматериалы.

5.4 Огневые работы на линейной части газопроводов

5.4.1 Огневые работы на линейной части газопроводовсостоят из четырех основных этапов:

- вырезка технологических отверстий, люков сустановкой ВГУ;

- разъединение газопровода под избыточным давлениемгаза или после освобождения
ремонтного участка от газа;

- сварочно-монтажные работы;

- заварка технологических отверстий.

5.4.2 В местах вырезки технологических отверстий и нарасстоянии не менее 100 мм от контура предполагаемого отверстия выполняетсяультразвуковой контроль с целью определения толщины стенки.

5.4.3 Перед началом огневых работ должна бытьвыбрана схема вырезки и герметизации технологических отверстий. Технологическиеотверстия должны иметь форму овала (эллипса) и располагаться в верхней четвертигазопровода со смещением от верхней образующей трубы ±20°. Размеры отверстия недолжны превышать 250×350 мм и не должны быть менее 100×150 мм, приэтом ширина отверстия не должна превышать половины диаметра трубы. Разницамежду шириной и длиной отверстия должна быть не менее 50 мм. Отверстия должнырасполагаться не ближе 250 мм от продольного и 500 мм от кольцевого шва.

5.4.4 Вырезка технологических отверстий производитсямеханическим способом (фрезой) либо газокислородной резкой вручную или сприменением специальной оснастки под давлением газа в газопроводе в пределах100-500 Па (10-50 мм в. ст.) при условии стабилизации давления газа послестравливания.

5.4.5 Пламя загорающегося газа при вырезкетехнологических отверстий и выполнении черновых резов следует гасить войлочнойкошмой или асбестовым полотном, а линию реза по мере продвижения резака -замазывать мятой мокрой или бентонитовой глиной.

По окончании резки пламя горящего газа должно бытьпогашено полностью.

5.4.6 При снижении избыточного давления газа внутригазопровода менее 100 Па (10 мм в.ст.) или при увеличении избыточного давленияболее 500 Па (50 мм в.ст.) и горении газа большим пламенем, препятствующимведению огневых работ, работы следует немедленно прекратить, людей удалить изкотлована (траншеи) на безопасное расстояние, погасить загоревшийся газ (спривлечением минимально необходимого количества работников) с помощьюсоответствующих средств пожаротушения.

Огневые работы разрешается продолжить послеустранения причин, повлекших к снижению или увеличению избыточного давления иего восстановления в газопроводе в необходимых пределах 100-500 Па (10-50 ммв.ст.).

5.4.7 Перед вырезкой технологических отверстий вгазопроводе замеряется давление жидкостными манометрами или тягонапоромерами,установленными на отключающих устройствах (крановых узлах) и на месте огневыхработ.

Присоединять манометр к газопроводу в местепроведения работ следует трубкой со специальным конусным ниппелем,запрессованным в отверстие диаметром 6-8 мм, просверленным в верхней частигазопровода у места огневых работ.

5.4.8 При разрушении газопровода перед вырезкойтехнологических отверстий для вытеснения взрывоопасной смеси отключенный участокгазопровода продувается природным газом или азотом, подаваемым с двух сторон кместу разрушения.

Чистовые резы газопровода и сварочно-монтажныеработы по его восстановлению выполняются после установки ВГУ при загазованностив трубе и котловане не более 20 % от НКПВ.

5.4.9 При проведении огневых работ, связанных сразъединением газопровода, черновые резы производятся после локализации местаработ ВГУ. До установки ВГУ проверяется срок их годности (хранения) игерметичность.

5.4.10 ВГУ устанавливаются в газопроводе нарасстоянии не менее 8-10 м в обе стороны от места выполнения огневых работ(местом реза) между технологическими отверстиями и местом работы. Приневозможности установки ВГУ на расстоянии 8 м от места реза допускаетсяустановка на меньшем расстоянии при условии их защиты дополнительнымисредствами от попадания искр и сварочного грата (асботканью, огнезащитнымистенками из асбоцементных щитов и т.п.).

5.4.11 Помещенное в газопровод ВГУ накачиваетсявоздухом или инертным газом до давления, установленного изготовителем иобозначенного на ВГУ или в его паспорте. ВГУ должно плотно прилегать квнутренней поверхности трубы.

За состоянием и давлением внутри ВГУ необходимоосуществлять регулярный контроль с записью в журнале значений давления.Периодичность и порядок регистрации давления определяет ответственный запроведение огневых работ. Персонал, на который возложен контроль за состояниемВГУ, к выполнению других видов работ не привлекается. В случае снижениядавления в каком-либо из ВГУ необходимо немедленно приостановить огневыеработы, подкачать ВГУ, проверить дальнейшее изменение давления в нем. Еслидавление снижается медленно, то через определенный интервал времени производитьего подкачку до заданного давления. В случае быстрого снижения давления дефектноеВГУ подлежит замене.

Контроль за давлением внутри ВГУ осуществляется поманометрам.

5.4.12 Наличие конденсата в трубопроводеопределяется через технологические отверстия с помощью пруткового щупа.

5.4.13 При наличии конденсата его следует удалить изполости трубопровода. Для этого работник, оснащенный необходимыми СИЗ(изолирующий или шланговый противогаз, страховочные пояс и фал), входит вполость трубы через специально вырезанный люк и выполняет работы, соблюдая всемеры предосторожности, предусмотренные "Правилами устройства и безопаснойэксплуатации сосудов, работающих под давлением" ПБ03-576-03.

5.4.14 При огневых работах на газопроводах диаметромдо 300 мм включительно допускается отключать место работы временными глинянымипробками.

5.4.15 Порядок выполнения технологических операцийпо разъединению газопровода, количество технологических отверстий иустанавливаемых ВГУ определяются планом организации и проведения огневых работ.

5.4.16 Разъединение газопроводов и освобождениеремонтного участка от газа может осуществляться по усмотрению каждой конкретнойорганизации, проводящей огневые работы, следующими способами:

5.4.16.1 Способ вырезки демонтируемого участка трубыпод избыточным давлением газа после установки ВГУ

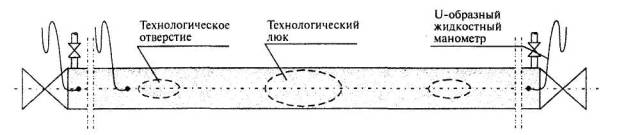

а) Вырезка технологических отверстий (рисунок 1):

-последовательная вырезка технологических отверстий (два окна под заплатыразмером не более 250-350 мм);

- последовательное вскрытие технологическихотверстий после остывания резов.

Рисунок1

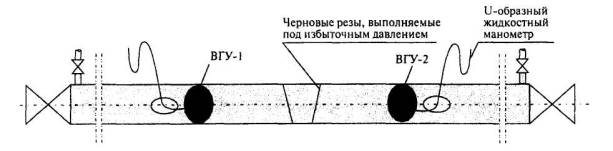

б) Установка ВГУ и демонтаж черновой"катушки" (рисунок 2):

- произвести установку ВГУ 1,2 черезтехнологические отверстия;

- выполнить черновые резы под избыточном давлением газаи демонтировать черновую "катушку".

Рисунок 2

в)Сварочно-монтажные работы (рисунок 3):

-выполнить сварочно-монтажные работы по монтажу заготовки.

Рисунок 3

г) Удаление ВГУ:

- выпустить воздух из ВГУ в соответствии с требованиями инструкции поих эксплуатации;

- извлечь ВГУ через технологическое отверстие.

д) Герметизация (заварка) технологическихотверстий (рисунок 4).

Рисунок 4

5.4.16.2 Способ вырезки демонтируемого участка трубы послевентиляции полости между ВГУ, установленными по два в сторону места работ

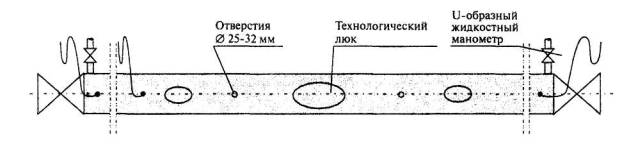

а)Вырезка технологических отверстий и технологического люка (рисунок 5):

-последовательная вырезка технологических отверстий (два технологическихотверстия под заплаты и два отверстия для вывода шлангов диаметром 25-32 мм) итехнологического люка размером 500×800 мм;

-последовательное вскрытие после остывания резов технологических отверстий итехнологического люка.

Рисунок 5

б)Установка ВГУ (рисунок 6):

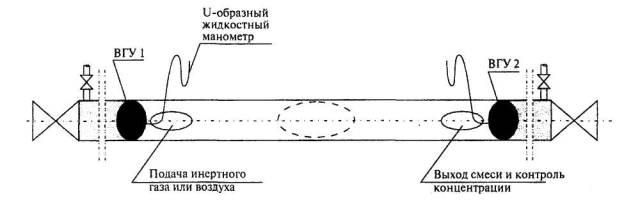

- произвести установку первой пары ВГУ 1,2 черезтехнологические отверстия;

- провести вентиляциюучастка между ВГУ 1,2 естественным путем или принудительно воздухом, инертнымгазом. Вентиляцию можно считать завершенной, когда концентрация газа попоказаниям газоанализатора не превышает 20% от НКПВ, замер осуществлять черезотверствие для вывода шлангов;

Рисунок6

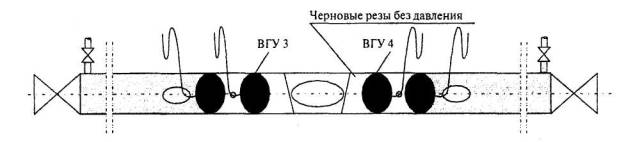

-провести установку второй пары ВГУ 3,4 через технологический люк сиспользованием проволоки с наконечником под диаметр шланга, пропущенной через отверстиедля вывода шланга. Шланги ВГУ 3,4 выводятся через отверстия.

в) Вырезкачерновой "катушки" (рисунок 7):

- выполнить черновые резы и демонтировать черновую"катушку".

Рисунок 7

г)Сварочно-монтажные работы (рисунок 8).

Рисунок 8

д) Удаление ВГУ:

- выпустить воздух из ВГУ в соответствии стребованиями инструкции по их эксплуатации;

- извлечь ВГУ через технологическоеотверстие.

е) Герметизация (заварка) технологическихотверстий (рисунок 9).

Рисунок 9

5.4.16.3 Способ вырезки демонтируемого участка послевентиляции полости между ВГУ, установленными в сторону запорной арматуры и всторону проведения работ

а) Вырезкатехнологических отверстий и технологического люка размером 500×800 м(рисунок 10).

Рисунок 10

б) Установка ВГУ 1, 2 черезтехнологические отверстия в сторону запорной арматуры и вытеснение газа путемпродувки воздухом, азотом или естественная вентиляция (рисунок 11).

Рисунок 11

в) Установка ВГУ 3,4,вскрытие технологического люка и удаление следов конденсата (рисунок 12).

Рисунок 12

г) Вырезка черновой"катушки" (рисунок 13).

Рисунок 13

д) Выполнение сварочно-монтажных работ;

е) УдалениеВГУ:

- выпустить воздух из ВГУ в соответствии стребованиями инструкции по их эксплуатации;

- извлечь ВГУ через технологическое отверстие.

ж) Герметизация (заварка) технологических отверстий.

5.4.16.4 Освобождение выводимого в ремонт участкагазопровода от газа с применением специальных вентиляторных установок.

Применение данного способа возможно при условиивыполнения предварительной очистки участка газопровода, выводимого из работы,от конденсата пропуском поршней.

При выводе участка из работы необходимопредусмотреть его отсоединение от всех подключенных к нему трубопроводов (вт.ч. трубопроводов подключения, отводов, перемычек) путем вырезки"катушек". Места вырезки "катушек" должны быть расположенывблизи продуваемого участка газопровода во избежание образования застойных зон.

К проведениюсобственно огневых работ приступают после выполнения подготовительных работ (раздел2 настоящей Типовой инструкции). Работы выполняются в соответствии сТиповой инструкцией.

Очередность выполнения работ осуществляется в следующейпоследовательности:

а) вывод участка газопровода из работы производятпутем последовательной вырезки "катушек" на концах ремонтируемогоучастка и на трубопроводах подключения;

б) проведение сварочно-монтажных работ по установкесферических днищ в сторону запорной арматуры и заварка технологическихотверстий на действующем газопроводе и газопроводах подключения;

в) удаление "катушки" из отключенногоучастка газопровода;

г) после удаления "катушек" открытые концыотключенных трубопроводов герметизируются;

д) подключение напорной или вытяжной вентиляторнойустановки к одному из концов отключенного участка газопровода, расположенногона более низкой отметке;

е) вытеснение газовоздушной смеси из газопроводапутем продувки воздухом. Контроль содержания метана проводят на противоположномконце ремонтируемого участка. При достижении нулевой концентрации метанапродувку воздухом прекращают, и участок считается выведенным в ремонт;

ж) проведение периодического контроля загазованностив полости газопровода на концах ремонтируемого участка и местах проведенияработ переносным газоанализатором;

з) выполнение сварочно-монтажных работ;

и) удаление ВГУ;

- выпустить воздух из ВГУ в соответствии стребованиями инструкции по их эксплуатации;

- извлечь ВГУ через технологическое отверстие;

д) герметизация (заварка) технологических отверстий.

5.4.17 Применяемые для вытеснения или высвобождения(откачки) газа оборудование, установки с электроприводом должны быть вовзрывобезопасном исполнении.

5.4.18 Сварочно-монтажные работы по изготовлению имонтажу ремонтных заготовок должны выполняться в соответствии с требованиями"Руководящего документа по технологии сварки труб при производстверемонтно-восстановительных работ на газопроводах" РД558-97.

5.4.19 До начала огневых работ проверить толщинустенки газопровода в месте работ ультразвуковым толщиномером.

5.4.20 Сварные соединения, выполненные в процессеогневых работ, относятся к категории гарантийных сварных соединений.

Сборка и сварка гарантийных стыков производится всоответствии с РД558-97 сварщиками под руководством специалиста сварочного производства,имеющими практический опыт по сварочно-монтажным работам на газопроводах неменее 3 лет и аттестованными в соответствии с требованиями "Правилаттестации сварщиков и специалистов сварочного производства" ПБ03-273-99 Госгортехнадзора России.

5.4.21 Каждое гарантийное сварное соединение должнобыть подвергнуто двойному контролю: радиографическому (по ГОСТ7512-82, ОСТ102-51-85) и ультразвуковому (по ГОСТ14782-76, ВСН 2-47-81).

При температуре воздуха ниже минус 15°С двойнойконтроль кольцевых стыков заменяется просвечиванием с использованиемвысококонтрастных безэкранных радиографических пленок типа РТ-4м, РТ-5 (илианалогичных им по своим сенситометрическим характеристикам), а чувствительностьконтроля должна соответствовать второму классу (ГОСТ7512-82, ВСН012-88 "Контроль качества и приемка работ").

5.4.22 На каждое гарантийное сварное соединениесоставляется акт установленной формы (приложение Д), подписываемыйответственным за проведение огневых работ, ответственным за операционныйконтроль, исполнителями сварочно-монтажных работ и ответственным представителемиспытательной лаборатории. Один экземпляр акта передается руководителю цеха илиэксплуатационной службы, где производились огневые работы, для внесения висполнительную документацию.

5.4.23 Герметизация технологических отверстийосуществляется путем сварки (вварки) заплат с подкладными кольцами или сварки(приварки) патрубков с днищами. Поджатое заплаты к трубе производится с помощьюспециальной струбцины, а уплотнение зазора между подкладным кольцом ивнутренней поверхностью трубы допускается выполнять асбестовым шнуром,пропитанным силикатным клеем.

5.4.24 Вотдельных случаях при невозможности выполнения радиографического контролясварки шва технологического отверстия (вварка заплаты, приварка патрубка), т.е.в условиях обводненности участка, наличия скального грунта под газопроводом ит.п. допускается выполнение двойного ультразвукового контроля, при этом каждыйконтроль выполняется либо разными специалистами на одном оборудовании контроля,либо одним специалистом на разном оборудовании.

6 Завершающие работы

6.1 После получения положительных результатов контролясварных соединений (вварка "катушки", тройника, крана, захлеста ит.п.) проводится комплекс завершающих работ, при выполнении которых мерыбезопасности и технология определяются соответствующими инструкциями.

Проводятсяизоляционные, земляные работы по подбивке грунта под трубу и ее засыпке, кромемест, где были предусмотрены технологические отверстия, а также вытеснениегазовоздушной смеси.

При этомдополнительно необходимо учесть следующее:

6.1.1 Перед вытеснением газовоздушной смеси изаполнением газопровода газом весь персонал и техника должны быть удалены запределы опасной зоны.

6.1.2 Вытеснять воздух из газопровода, сосуда(аппарата, емкости) следует природным газом давлением не более 0,1 МПа (1кгс/см²) или азотом давлением не более 0,15 Мпа (1,5 кгс/см²)в месте подачи. Вытеснение считается законченным, если содержание кислорода ввыходящей газовоздушной смеси не будет превышать 2 % (по объему). По окончаниивытеснения газовоздушной смеси продувочная свеча должна быть закрыта.

6.1.3 Заварка технологических отверстий производитсяпосле вытеснения газовоздушной смеси в соответствии с "Руководящимдокументом по технологии сварки труб при производстве ремонтно-восстановительныхработ на газопроводах" (РД558-97). На заварку технологических отверстий составляется акт (приложениеЕ).

6.1.4 Послеполучения положительных результатов контроля сварных соединений заваркитехнологических отверстий производится их изоляция и засыпка.

6.1.5 Из опасной зоны удаляются работники и техника,участвовавшие в заварке, изоляции и засыпке технологических отверстий, послечего газопровод (или сосуд) заполняется газом.

6.1.6 Заполнение должно осуществляться ступенчато.До давления 20 кгс/см² - непрерывно. Затем заполнение газом временнопрекращается. По истечении часа проводится осмотр места проведения работ.Заполнение продолжается до достижения проходного давления.

Герметичность оборудования, трубопроводов, сварных,разъемных соединений и уплотнений контролируется визуально и/или с помощьюприборов (течеискателей). Окончательный осмотр и проверка герметичностипроводятся не менее чем через 2 часа.

6.1.7 Если при подъеме давления в процессе испытанияоборудования трубопроводов будет обнаружена утечка газа (жидкости), давлениедолжно быть снижено до 100-500 Па (10- 50 мм в.ст.) и приняты необходимые мерыпо безопасной ликвидации утечки.

6.2 Оборудование, работающее под давлением, послеремонта с применением сварки должно быть подвергнуто внеочередному техническомуосвидетельствованию в установленном порядке. Сосуды, работающие под давлением,освидетельствуются в соответствии с Правилами устройства и эксплуатациисосудов, работающих под давлением ПБ03-576-03.

6.3 По окончании огневых работ лицо, ответственноеза их выполнение, обязано проверить места проведения огневых работ наотсутствие возможных источников возникновения огня и записать время окончанияогневых работ в наряде-допуске.

7 Обязанности и ответственностьруководителей и исполнителей

7.1 Лицо, утвердившее наряд-допуск на проведениеогневых работ, обязано организовать выполнение мероприятий в соответствии сТиповой инструкцией и Дополнениями, а также назначить лиц, ответственных заподготовку и проведение огневых работ из числа инженерно-техническихработников, прошедших проверку знаний и допущенных к выполнению данного видаработ приказом по филиалу.

7.2 Начальник цеха (службы) обязан:

7.2.1 Разработать мероприятия по подготовке ибезопасному проведению огневых работ, обеспечить их выполнение.

7.2.2 Перед началом огневых работ проверитьвыполнение разработанных мероприятий, предусмотренных нарядом-допуском, планомработ.

7.2.3 Организовать согласование наряда-допуска напроведение огневых работ с пожарной службой и при необходимости с другимислужбами филиала и руководителями взаимосвязанных цехов, участков.

7.2.4 Принять объект после завершения огневых работ.

7.3 Лицо, ответственноеза подготовку оборудования, коммуникаций к проведению огневых работ, обязано:

7.3.1 Обеспечить выполнение мероприятий, указанных внаряде-допуске, плане организации и проведения огневых работ.

7.3.2 Проверить полноту и качество выполнения мероприятий.

7.3.3 Уведомить руководителя смежного(технологически связанного) подразделения о времени проведения огневых работ,об отключении линий, коммуникаций и т.п.

7.4 Лицо, ответственное за проведение огневых работ,обязано:

7.4.1 Обеспечить выполнение мероприятий побезопасному проведению огневых работ.

7.4.2 Провести инструктаж исполнителей огневых работпо мероприятиям, предусмотренным нарядом-допуском и планом организации ипроведения огневых работ.

7.4.3 Проверить наличие квалификационных удостоверенийи удостоверений по охране труда у исполнителей огневых работ, исправность икомплектность инструмента и средств для их выполнения, а также наличие исоответствие спецодежды, спецобуви и защитных приспособлений условиямпроведения работ.

7.4.4 В период проведения огневых работ обеспечитьконтроль за соблюдением требований Типовой инструкции и Дополнений.

7.4.5 Обеспечить своевременное проведение контролявоздушной среды на месте выполнения огневых работ и в рабочей зоне спериодичностью не менее чем через 30 минут.

7.4.6 Обеспечить место проведения огневых работпервичными средствами пожаротушения, а исполнителей - дополнительнымисредствами индивидуальной защиты (противогазы, спасательные пояса, веревки ит.д.), проконтролировать их правильное использование.

7.4.7 Находиться на месте огневых работ,контролировать работу исполнителей.

7.4.8 При возобновлении огневых работ после перерывапроверить состояние места их проведения и оборудования. Проведение работразрешается только после получения удовлетворительных результатов контролявоздушной среды в месте проведения работ.

7.4.9 После окончания огневых работ проверить местоих проведения на отсутствие возможных источников возникновения огня.

7.5 Начальник смены - диспетчер или лицо,назначенное руководителем филиала, обязан:

7.5.1 Уведомить оперативный персонал о проведенииогневых работ на объекте.

7.5.2 Обеспечить ведение технологического процессатак, чтобы исключалась возможность возникновения пожара, аварийных ситуаций итравмирования работающих во время проведения огневых работ.

7.5.3 Сделать запись в журнале приема и сдачи смен опроведении огневых работ на объекте.

7.5.4 По окончании огневых работ проверить совместнос лицом, ответственным за проведение огневых работ, место, где выполнялисьогневые работы, в целях исключения возможности загорания и обеспечитьнаблюдение оперативным персоналом за местом производства огневых работ втечение 3 часов. На удаленных от промплощадки объектах проверку места работосуществляет ответственный за проведение огневых работ с сообщением в ПДСфилиала.

7.6 Исполнители огневых работ обязаны:

7.6.1 Иметь при себе квалификационное удостоверение,удостоверение по охране труда и талон по технике пожарной безопасности.

7.6.2 Получить инструктаж по безопасному проведениюогневых работ и расписаться в наряде-допуске и журнале инструктажа.

7.6.3 Ознакомиться с объемом работ на местепредстоящего проведения огневых работ.

7.6.4 Приступить к огневым работам только поуказанию лица, ответственного за проведение огневых работ.

7.6.5 Выполнять только ту работу, которая указана вплане организации и проведения огневых работ или наряде-допуске.

7.6.6 Соблюдать меры безопасности, предусмотренные внаряде-допуске.

7.6.7 Пользоваться при работе исправныминструментом.

7.6.8 Работать в соответствующих условиям работыспецодежде и спецобуви.

7.6.9 Уметь пользоваться средствами защиты и принеобходимости своевременно их применять.

7.6.10 Уметь пользоваться средствами пожаротушения ив случае возникновения пожара немедленно приступить к ликвидации загорания.

7.6.11 Уметь оказывать первую медицинскую помощь.

7.6.12 Тщательно осмотреть после окончания огневыхработ место их проведения, устранить выявленные нарушения, которые могутпривести к возникновению пожара, к травмам, авариям, и доложить ответственномуза проведение огневых работ.

7.6.13 Прекратить выполнение порученной работы привозникновении опасной ситуации.

7.7 Руководитель комплекса огневых работ,назначенный приказом эксплуатирующей организации, обязан:

7.7.1 Проверить наличие согласованных и утвержденныхв установленном порядке планов организации и проведения огневых работ инарядов-допусков по каждой огневой работе комплекса, распорядительныхдокументов.

7.7.2 Проверить наличие уведомлений и согласованийсо всеми заинтересованными организациями (местные органы власти, потребителигаза, землепользователи, надзорные органы - Ростехнадзор, ООО"Газнадзор", пожарные и медицинские учреждения, управления внутреннихдел, железных и автомобильных дорог и др.).

7.7.3 Проверить организацию связи.

7.7.4 Проверить фактическую укомплектованность всехогневых работ комплекса материалами, оборудованием, заготовками, механизмами,средствами пожаротушения, средствами технического контроля, рабочими испециалистами соответствующей квалификации.

7.7.5 Получить разрешение ПДС эксплуатирующейорганизации на остановку газопровода, объекта и начало комплекса черездиспетчерскую службу филиала.

7.7.6 Координировать через ответственных лиц запроведение огневых работ технологическую последовательность выполнения огневыхработ.

7.7.7 Обеспечить рациональное использование всехимеющихся ресурсов для обеспечения безопасного, качественного выполнениякомплекса огневых работ в установленные сроки.

7.7.8 Обеспечить выполнение утвержденного плана организациии проведения комплекса огневых работ и приказа эксплуатирующей организации наогневые работы.

7.8 Ответственность за обеспечение безопасности наместах проведения огневых работ возлагается на ответственных за проведениеогневых работ на каждом месте.

7.9 Лицо, утвердившее наряд-допуск на проведениеогневых работ, начальник цеха (службы), где выполняются огневые работы, сменныйдиспетчер (сменный инженер), лицо, ответственное за подготовку и проведениеогневых работ, исполнители несут ответственность за выполнение возложенных наних обязанностей в соответствии с действующим законодательством.

8 Организация связи при подготовке ипроведении огневых работ

8.1 Организация связи при подготовке и проведенииогневых работ должна обеспечивать четкую и бесперебойную связь междуруководителем комплекса работ, постами охраны и постами на крановых узлах, сответственными за проведение огневых работ на отдельных участках, сдиспетчерами филиалов и ПДС эксплуатирующей организации.

8.2 Связь устанавливается и проверяется до началаработ.

8.3 При проведении огневых работ наряду с телефоннойцелесообразна организация громкоговорящей связи для оповещения всех работникови вызова на телефонную связь отдельных лиц.

8.4 На основных участках производства огневых работи крановых узлах должны быть установлены выносные телефонные аппараты илимобильные средства связи на расстоянии не более 50 м от места производстваработ. В этих местах организуется круглосуточное дежурство работников связи илипривлеченных лиц.

Во взрывоопасных и рабочих зонах используемыесредства связи должны быть во взрывобезопасном исполнении.

8.5 Вблизи места проведения огневых работ долженнаходиться дежурный работник связи, в обязанности которого входит:

8.5.1 Приглашение по вызову на связь руководителяработ или других работников, принимающих участие в проведении работ.

8.5.2 Периодически, не реже одного раза в час,проводить опрос постов и узла связи филиала для определения функционированиясредств связи, выявления отказов.

8.5.3 Информировать ответственного за проведениеогневых работ о выявленных нарушениях в работе средств связи, приниматьнеобходимые меры по восстановлению связи в случае ее нарушения.

8.6 При выполнении работ на линейной частигазопроводов аварийная машина связи устанавливается за пределами рабочей зоны иот нее должен быть проложен полевой телефонный провод и установлен телефонныйаппарат на месте проведения работ.

8.7 Во время проведения огневых работ илипереключений на газопроводах использование средств связи для переговоров другихработников, кроме ответственного за проведение огневых работ, ответственных запроведение работ по участкам и постам, допускается только после полученияразрешения руководителя огневых работ.

8.8 При отсутствии связи между постами огневыеработы необходимо приостановить.

8.9 Разрешение на снятие постов связи выдаетсядиспетчером ПДС эксплуатирующей организации.

9 Общие положения по огневым работам,выполняемым с применением азота

9.1. С цельюповышения безопасности огневых работ применяется газообразный азот длявытеснения метана, воздуха или газовоздушной смеси из участков трубопроводов итехнологического оборудования.

При подачеазота концентрация взрывоопасных компонентов - метана и кислорода в газовойсмеси с азотом уменьшается и после достижения допустимых значений ихконцентрации (содержания в процентном выражении) подачу азота можно прекращать.

При возможном повышении содержания метана икислорода после окончания подачи азота необходимо обеспечивать периодическийконтроль их содержания и при необходимости возобновлять подачу азота.

9.2 Основные характеристики азота.

Азот - газ без цвета и запаха.

Плотность - 1,25 кг/м³ (при температуре0°С).

Температура кипения жидкого азота - минус 196°С.

Содержание азота в атмосферном воздухе - около 78 %.

Применяемый азот должен соответствовать ГОСТ9293-74 "Азот газообразный и жидкий" или специальным техническимусловиям.

9.3 Подача азота к месту проведения огневых работосуществляется двумя способами - с применением специальной стационарнойтрубопроводной системы, предусмотренной проектом, входящей в оборудование КС,СПХГ, ГРС и других газовых объектов, или с применением передвижных азотныхустановок.

9.4 Подачаазота непосредственно в трубопровод и технологическое оборудованиеосуществляется по стальным трубопроводам или гибким рукавам.

9.5 Избыточное давление азота при его подаче вобъект должно регулироваться в пределах от 0,005 до 0,2 МПа (0,05 кгс/см²- 2,0 кгс/см²). Температура азота, подаваемого с азотной установки,должна быть не ниже +5°С.

9.6 Вытеснение природного газа из полоститрубопровода или технологического оборудования производится до концентрацииметана в смеси не более 1 %.

9.7 Вытеснение азота и заполнение природным газомполости трубопроводов или технологического оборудования выполняется всоответствии с главой 4 настоящей Типовой инструкции.

10 Применение азота при проведенииогневых работ на компрессорных станциях (КС)

10.1 Азотная установка должна входить в составоборудования вновь вводимых и реконструируемых КС. При модернизации действующихКС должны быть выполнены технологические системы заполнения трубопроводов иоборудования азотом. Они должны быть оборудованы унифицированными присоединительнымиузлами. Допускается применение передвижных азотных установок.

10.2 Для каждой КС должны разрабатываться инструкциипо выполнению конкретных работ, предусматривающих подачу азота. Эти инструкции,составленные в соответствии с настоящей Типовой инструкцией, должны бытьутверждены руководителем филиала. Работы, связанные с подачей азота втехнологическое оборудование КС, без предварительного составлениясоответствующей инструкции не допускаются.

Для повышения безопасности при проведении огневыхработ на КС сброс газа выполняют на участке выполнения работ и, как правило, насмежных участках.

10.3 Для выполнения работ, связанных с подачей азотав технологические трубопроводы и оборудование КС, назначается бригада,состоящая из лиц, ответственных за выполнение работ по управлению запорной ирегулирующей арматурой КС в процессе подачи азота, ответственных за работуазотной установки и за проведение замеров концентрации метана и кислорода.

10.4 Перед началом работ по подаче азотаруководитель бригады в письменной форме докладывает руководителю КС оготовности оборудования к подаче азота и в письменной форме получает разрешениена его подачу.

Подача азота в технологические трубопроводы и оборудованиеКС производится для обеспечения в газовой смеси содержания метана не более 1 %и кислорода не более 2 %.

Контроль содержания метана и кислорода в процессеработы ведется путем взятия проб из внутренних полостей технологическогооборудования в местах, указанных в соответствующей Инструкции по проведениюработ.

Периодичность замеров - через 15 минут в течениевсего процесса подачи азота.

Результаты замеров должны быть документальнооформлены.

После достижения стабильных допустимых концентрацийметана и кислорода подачу азота приостанавливают и выполняют сварочно-монтажныеработы.

11 Применение азота при выполненииогневых работ на линейной части газопроводов и конденсатопродуктопроводов

11.1 Для выполнения различных огневых работ сприменением азота на газопроводах и конденсатопроводах должны разрабатыватьсяинструкции, учитывающие применение конкретного типа оборудования для подачиазота.

11.2 Применение азота допускается при возможностидвойной отсечки и сброса давления на смежных участках.

11.3 С применением азота допускается производитьвытеснение газовоздушной смеси перед заполнением газопровода природным газом.

ПриложениеА

ПриложениеБ

ТИПОВОЙ ПЛАН
 организации и проведения огневых работ надействующем магистральном газопроводе (ГРС, КС, АГНКС, СПХГ…….)

Примечание - Пп. 10, 11, 12 данного плана оформляются какотдельные документы.

13 МЕРОПРИЯТИЯ ПО ПОДГОТОВКЕ К ОГНЕВЫМ РАБОТАМ

14 ТЕХНОЛОГИЧЕСКАЯПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОГНЕВЫХ РАБОТ

15 МЕРЫ ПО ТЕХНИКЕБЕЗОПАСНОСТИ И ПОЖАРНОЙ БЕЗОПАСНОСТИ

16 ТИПОВОЙ ПЕРЕЧЕНЬ МЕРОПРИЯТИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИОГНЕВЫХ РАБОТ

1 Ответственный за проведение огневых работназначается приказом эксплуатирующей организации или филиала в зависимости отее сложности. Он обязан лично руководить ее проведением и несет ответственностьза общую безопасность, дисциплину, качество и оперативность проведения работ всоответствии с нарядом-допуском и планом организации работы.

2 Непосредственными исполнителями огневых работ могутбыть работники, достигшие 18 лет, по состоянию здоровья соответствующиеустановленным требованиям, обладающие необходимой квалификацией, обученныебезопасным методам и приемам выполняемой работы, имеющие навыки применениясоответствующих средств защиты и оказания доврачебной помощи, прошедшиепроверку знаний на допуск к самостоятельной работе и получившие удостоверения.Рабочие, участвующие в огневых работах, должны быть одеты в соответствующуюспецодежду и обувь.

3 До начала огневых работ должны быть выполненыподготовительные работы, намеченные планом огневых работ и нарядом- допуском, иприняты с подписью в наряде-допуске ответственного за проведение огневых работ,начальника цеха, службы, на коммуникациях которого они проводятся, иответственного за подготовку к огневой работе. Достаточность мер безопасности иих выполнение подтверждается подписью специалистов охраны труда и пожарнойбезопасности.

4 Планорганизации огневых работ утверждается руководителем, подписавшим приказ опроведении этих работ.

5 Перед началом работы начальник смены (диспетчер)предупреждает заинтересованные организации (предприятия, цеха, службы) идолжностных лиц о месте, характере и времени начала огневых работ.

6 Место проведения огневых работ должно бытьподготовлено для безопасного и удобного их выполнения – организованы свободныеподходы и подъезды к месту работ, удалены мешающие предметы, а также исключенавозможность проникновения в него посторонних лиц.

7 При обнаружении утечек газа в границах опаснойзоны, в зависимости от интенсивности истечения газа, неисправные газопроводыдолжны быть освобождены от него полностью или снижено давление в них нанеобходимую величину.

8 На крановых узлах, отключающих место производстваогневых работ, установить дежурство проинструктированного персонала,контролирующего положение и управляющего запорной арматурой по командеответственного за проведение огневых работ.

9 На месте огневых работ должны быть штатныесредства пожаротушения, предусмотренные планом организации работ и нарядом-допуском.

10 При выполнении работ должна быть обеспеченацелостность смежных трубопроводов. Если ее невозможно обеспечить, указанныетрубопроводы должны быть выведены из работы и освобождены от продукта до началаработ.

11 Допускается вскрытие газопровода с помощьюмеханизмов и освобождение от изоляции вручную без снижения давления в нем научастке, не имеющем утечек газа или выявленных в процессе эксплуатации другихфакторов, свидетельствующих о снижении прочностных характеристик трубопровода.При вскрытии движущиеся части механизмов должны проходить на расстоянии неменее 0,5 м от образующей газопровода.

12 При работе на газопроводе диаметром до 800 ммкотлован должен иметь не менее двух выходов по одному в каждую сторонукотлована, при диаметре 800 мм и более - не менее четырех выходов,расположенных по два с каждой стороны газопровода.

13 Освобождать участок газопровода следует черезсвечу. Исполнитель этой работы должен быть обеспечен соответствующими СИЗ, вт.ч. от шума. Персонал, непосредственно не занятый сбросом газа, а такжетехнические средства следует удалить от свечи не менее чем на 200 м внаветренную сторону. Давление газа снижается до 100 - 500 Па (10 - 50 мм в.ст.).

14 Проверку отсутствия конденсата рекомендуетсяпроводить с помощью щупа, вводимого через отверстие, просверленное ручнойдрелью в верхней части трубы.

15 Баллоны с ацетиленом, кислородом и сжиженнымиуглеводородным газами следует располагать не ближе 10 м от места огневойработы.

16 Спецоборудование, имеющие ДВС иэлектрооборудование, а также транспортные средства должны иметь искрогасители иисправную электросистему.

17 Место, на котором должны проводиться огневыеработы, необходимо отключить от газопровода В ГУ, предварительно проверив ихсостояние. ВГУ накачиваются воздухом до давления в соответствии с инструкциейпо эксплуатации, устанавливаются на расстоянии не менее 8 м в обе стороны отместа выполнения огневых работ между технологическими отверстиями и местомработы. За состоянием установленных ВГУ необходимо осуществлять постоянныйконтроль.

18 При огневых работах на газопроводах диаметром до200 мм допускается отключать место работы временными глиняными пробками.

19 Вырезка технологических отверстий для установкиВГУ производится при давлении в газопроводе 100 - 500 Па (10-50 мм в. ст.).

20 При разрыве газопровода, когда участок полностьюосвобожден от газа, перед вырезкой отверстий для вытеснения взрывоопасной смесиотключенный участок продувается природным газом давлением не более 0,1 МПа,подаваемым с двух сторон к месту разрыва. Содержание кислорода в газе послепродувки по газоанализатору должно быть не более 2 % от объема. Аналогичнопроизводится вытеснение газовоздушной смеси из отремонтированного газопроводаперед его заполнением газом.

21 Ответственный за проведение огневых работ обязаннемедленно прекратить их в случае невыполнения (нарушения) мер безопасноговедения работ, предусмотренных нарядом-допуском и планом, нарушения технологиипроизводства работ, а также создания в рабочей или взрывоопасной зоневзрывопожароопасной ситуации. Огневые работы должны быть также прекращены:

- при загорании газа (ЛВЖ) внутри газопровода;

- при горении газа, препятствующего ведению огневыхработ;

- при возникновении аварийной ситуации на объекте,расположенном в опасной зоне;

- при внезапном негативном измененииорганизационных, а также погодных условий выполнения огневых работ.

Огневые работы разрешается продолжить послеустранения выявленных неисправностей и восстановления давления газа вгазопроводе в необходимых пределах.

22 По окончании работвытеснения газовоздушной смеси отремонтированный участок газопроводаиспытывается проходным давлением в течение двух часов в процессе работыгазопровода. При этом весь персонал и техника должны быть удалены за пределыопасной зоны.

ПриложениеВ

Журнал учета огневых и газоопасныхработ

ПриложениеГ

Таблица радиусов опасных зон

ПриложениеД

ПриложениеЕ

ПриложениеЖ

График зависимости остаточногодавления в газопроводе от разности высотных отметок между местом работ и свечой
