Типовая инструкция

по тушению пожаров Наэлектроустановках АЭС концерна "Росэнергоатом"

Главным управлением Государственной противопожарнойслужбы Министерства внутренних дел Российской Федерации (ГУГПС МВД России) игосударственным предприятием «Российский государственный концерн попроизводству электрической и тепловой анергии на атомных станциях» (концерн«Росэнергоатом»).

Вводится в действие с 01 июня 2002г.

С введением в действие «Типовой инструкции по тушениюпожаров на электроустановках АЭС концерна «Росэнергоатом» отменяется «Решение отушении пожаров на электроустановках АЭСконцерна «Росэнергоатом» от 10.02.99 № 5-26/88-20/2.3/379.

Необходимость разработки и введения вдействие настоящей типовой инструкции вызвана тем, что подразделения ГПС МВДРоссии в соответствии с требованиями Боевого устава пожарной охраны могутприступить к тушению электроустановок под напряжением 0,38 кВ и выше толькопосле их отключения.

Вместе с тем проектные, схемные,компоновочные и трассировочные решения систем контроля и управления реакторнойустановки (РУ), особенно на блоках первого поколения, таковы, что привозникновении пожаров на АЭС полностью обесточить электрооборудование вбольшинстве помещений не представляется возможным по условиям ядерной(радиационной) безопасности, особенно на начальной стадии пожара.

В 1999-2000 годах на всех энергоблокахАЭС концерна «Росэнергоатом» проведен анализ и составлены перечни помещений сналичием электрооборудования и кабельных трасс, оперативно обесточить которыеневозможно по условиям безопасности.

Требования настоящего нормативногодокумента, определяющего порядок действий при тушении пожаров наэлектроустановках АЭС, направлены на решение следующих основных задач:

предотвращение ядерной (радиационной)аварии;

локализация и тушение пожара сминимальным возможным ущербом;

поддержание при пожарах работоспособногосостояния систем (элементов) безопасности АЭС;

обеспечение безопасности персонала АЭС иличного состава объектовых подразделений ГПС.

Содержание

I. Область применения, срок действия и порядок внесенияизменений

1. Настоящая типовая инструкцияустанавливает порядок действий персонала АЭС и личного состава объектовыхподразделений ГПС при тушении пожаров на электроустановках, которые не могутбыть оперативно обесточены по условиям безопасности АЭС и находятся поднапряжением до 6,3 кВ включительно.

2. Требования инструкции являютсяобязательными для исполнения эксплуатирующей организацией, атомными станциями,объектовыми подразделениями ГПС МВД России, их должностными лицами иработниками на всех этапах жизненного цикла АЭС с реакторами всех типов.

3. Срок действия настоящей типовойинструкции 5 лет. Решение о продлении срока действия или отмене типовойинструкции принимается Министерством внутренних дел Российской Федерации иМинистерством Российской Федерации по атомной энергии не позднее чем за 9месяцев до его окончания. При внесении изменений в законодательство РоссийскойФедерации по охране труда и акты, содержащие государственные нормативныетребования охраны труда межотраслевого значения, настоящая типовая инструкция,содержащая аналогичные требования охраны труда, корректируется или отменяетсянезависимо от установленного срока действия.

II. Нормативные ссылки и использованные документы

4. Типовая инструкция разработана сучетом требований:

4.1. Правил пожарной безопасности приэксплуатации атомных станций (ППБ-АС-95);

4.2. Рекомендаций по тактике тушенияэлектроустановок, находящихся под напряжением, ВНИИПО МВД СССР, 1986г.;

4.3. Норм пожарной безопасности"Пожарная безопасность атомных станций. Общие требования" (НПБ113-99);

4.4. Общих положений обеспечения безопасностиатомных станций (ОПБ-88/97, ПНАЭГ-01-011-97);

4.5. Боевого уставапожарной охраны (с учетом изменений и дополнений согласно приказа МВД России от06.05.2000 г. № 477);

4.6. Правил применения ииспытания средств защиты, используемых в электроустановках, техническиетребования к ним (Москва, 1993);

4.7. Правил по охранетруда в подразделениях Государственной противопожарной службы Министерства внутреннихдел Российской Федерации (ПОТ РО-78-001-96);

4.8. Основных правил обеспеченияэксплуатации атомных станций (ОПЭ АС);

4.9. Инструкции по организациипротивопожарных тренировок персонала на атомных станциях концерна«Росэнергоатом» (РД ЭО-0138-98);

4.10. Правил устройства электроустановок(ПУЭ-86);

4.11. Организация тушения пожаровэлектроустановок под напряжением, ВНИИПО МВД России;

4.12. Исследование электропроводностиогнетушащих струй и рекомендации по электробезопасности людей при тушенииэлектроустановок, ВНИИПО МВД России;

4.13. ГОСТ12.0.004-90 «Организация обучения безопасности труда»;

4.14. «Типовой программы подготовкиперсонала АЭС по пожарной безопасности», 2001г.;

4.15. Рекомендаций попланированию, организации и ведению боевых действий подразделениями ГПС притушении пожаров на АС в условиях радиационной аварии, ВНИИПО МВД России;

4.16. Норм пожарной безопасности«Пожарная техника. Огнетушители. Требования к эксплуатации.» (НПБ 166-97);

4.17. Норм пожарной безопасности«Пожарная техника. Огнетушители переносные. Основные показатели и методыиспытаний.» (НПБ-155-96);

4.18. Норм пожарной безопасности«Пожарная техника. Огнетушители передвижные. Основные показатели и методыиспытаний.» (НПБ-156-96);

4.19. ГОСТ 12.1.033-81«Термины и определения»;

4.20. Правил пожарной безопасности вРоссийской Федерации (ППБ-01-93**);

4.21. ГОСТ21130-75 «Изделия электротехнические. Зажимы заземляющие и знакизаземления. Конструкция и размеры» (с изм. 1977, 1979, 1981 и 1990г.г.);

4.22. «Методическихрекомендаций по разработке государственных нормативных требований охраны труда»(утверждены Постановлением Минтруда России от 6 апреля 2001 года № 30).

III. Основные термины и определения

Реакторная установка (РУ) - комплекс систем и элементов АС, предназначенный дляпреобразования ядерной энергии в тепловую, включающий реактор и непосредственносвязанные с ним системы, необходимые для его нормальной эксплуатации,аварийного охлаждения, аварийной защиты и поддержания в безопасном состоянии,при условии выполнения требуемых вспомогательных и обеспечивающих функцийдругими системами станции.

Системы(элементы) безопасности - системы (элементы),предназначенные для выполнения функций безопасности.

Системы (элементы), важные длябезопасности - системы (элементы),важные для безопасности, а также системы (элементы) нормальной эксплуатации,отказы которых нарушают нормальную эксплуатацию АС или препятствуют устранениюотклонений от нормальной эксплуатации и могут приводить к проектным изапроектным авариям.

Электроустановка - совокупность машин, аппаратов, линий ивспомогательного оборудования (вместе с сооружениями и помещениями, в которыхони установлены), предназначенных для производства, преобразования,трансформации, передачи, распределения электрической энергии и преобразования вдругой вид энергии.

Боевая позиция - место расположения сил и средств пожарной охраны,осуществляющих непосредственное ведение боевых действий по спасению людей иимущества, подаче огнетушащих веществ, выполнению специальных работ на пожаре.

Заземляющее устройство - совокупность заземлителя и заземляющих проводников.

Заземляющий проводник - проводник, соединяющий заземляемые части сзаземлителем.

Заземлитель - проводник (электрод) или совокупность металлическисоединенных проводников (электродов), находящихся в соприкосновении с землей.

План пожаротушения - основной документ, устанавливающий порядок организациитушения пожаров на АЭС, взаимодействия персонала объекта и личного составаподразделений ГПС, прибывающих на место пожара, а также применения средствтушения пожара с учетом обеспечения необходимых мер безопасности.

Объектовое подразделение ГПС - отряд, часть и (или) другое, предусмотренноетиповыми штатами подразделение ГПС, создаваемое на основе договора с объектомдля организации предупреждения и тушения.

Огнетушащее вещество - вещество, обладающее физико-химическими свойствами,позволяющими создать условия для прекращения горения.

Электрозащитные средства - перчатки резиновые диэлектрические, галоши (боты)резиновые диэлектрические, коврики резиновые диэлектрические (размерами неменее 50´50 см с рифленойповерхностью), ножницы для резки электропроводов с изолированными ручками,переносные заземлители из гибких медных жил произвольной длины, сечением неменее 25 мм².

ГПС - государственная противопожарная служба.

НСС(НСАЭС) - начальник смены станции.

НСБ - начальник смены блока.

НСЭЦ - начальник смены электроцеха.

РТП - руководитель тушения пожара.

ЦЩУ - центральный щит управления.

БЩУ - блочный щит управления.

AЗ -аварийная защита.

ОТВ - огнетушащее вещество.

АУПТ - автоматические установки пожаротушения.

IV. Общие положения

5. Необходимость тушения пожара наэлектроустановках систем (элементов) важных для безопасности АЭС, находящихсяпод напряжением, определяется отсутствием возможности оперативного снятияпеременного и постоянного напряжения в связи с необходимостью выполнения имифункций безопасности (аварийной остановки реактора и поддержания его вподкритическом состоянии, аварийного отвода тепла от реактора и удержаниярадиоактивных веществ в установленных границах).

6. В случаях, когда создаетсянепосредственная угроза потери управления реакторной установки, главныминженером АЭС (начальником смены станции) по согласованию со старшимоперативным должностным лицом объектового подразделения ГПС может быть приняторешение о тушении пожара с использованием имеющихся огнетушащих веществ и с обеспечениемнеобходимых мер по безопасности лиц, участвующих в тушении пожара.

7. Независимо от размеров пожарасоздается штаб пожаротушения, в состав которого обязательно должны входитьпредставители администрации станции или дежурного персонала. Все принимаемыерешения по действиям пожарных подразделений руководитель тушения пожара (РТП)принимает с учетом рекомендаций представителей АЭС.

8. На основании настоящей типовойинструкции и с учетом конкретных особенностей атомной станции, администрацияАЭС должна разработать местные инструкции, согласованные с территориальнымиорганами управления ГПС, не снижающие требований настоящего документа.

Должностные инструкции руководства иоперативного персонала АЭС, определяющие действия при тушении пожара не обесточенныхэлектроустановок, должны быть приведены в соответствие с требованиями местныхинструкций.

9. Принимаемые на работу и работающие вобъектовых подразделениях ГПС по охране атомных станций сотрудники должныдавать добровольное письменное согласие на выполнение действий, предусмотренныхместной инструкцией по тушению пожаров на не обесточенных электроустановках ссоблюдением всех мер безопасности (Приложение 1).

10. Личный состав объектовогоподразделения ГПС МВД России и персонал АЭС, участвующий в действиях по тушениюпожара должен в установленные сроки проходить медицинские осмотры и выполнятьзаключения медицинских комиссий.

V. Организационно-технические мероприятии по созданию условий дляликвидации пожаров на электроустановках

11. На каждой АЭС должныбыть определены помещения, где невозможно по условиям безопасности оперативнообесточить электрооборудование, исоставлен их перечень. Для этих помещений АЭС разрабатываются нормы оснащенияих средствами пожаротушения с токонепроводящими ОТВ.

Перечень и нормы утверждаются директоромАЭС по согласованию с территориальным органом управления ГПС субъектаРоссийской Федерации. Форма перечня приведена в Приложении 2.

12. Для помещений, вошедших в перечень(п. 11), администрацией АЭС разрабатываются (корректируются) и согласовываютсяс объектовым подразделением ГПС оперативные карточки основных действийперсонала при возникновении пожара (далее оперативные карточки) с указанием:

12.1. действий персонала привозникновении пожара;

12.2. возможных операций по отключению(переключению) электроустановок;

12.3. мест расположения не обесточиваемыхэлектроустановок;

12.4. номинала напряжения необесточиваемых электроустановок;

12.5. мест расположения заземлителей;

12.6. мест нахождения пожарных постов снеобходимым запасом средств пожаротушения с токонепроводящими ОТВ, заземляющихпроводников, электрозащитных средств;

12.7. мер по оперативной доставке к меступожара, дополнительно к имеющимся на пожарном посту, заземляющих проводников,электрозащитных средств и средств пожаротушения с токонепроводящими ОТВ.

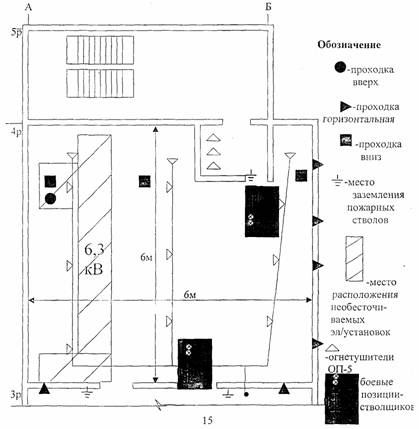

Примечание: 1. Примерная оперативная карточка основныхдействий персонала при возникновении пожара приведена в Приложении 3.

2. Первыйэкземпляр оперативной карточки хранится у НСС (НСБ), второй экземпляр хранитсяна пункте связи объектового подразделения ГПС в плане пожаротушения.

13. Боевые позиции ствольщиков, местарасположения заземлителей пожарных стволов и пожарной техники с учетомбезопасных расстояний до конкретных электроустановок, указываются в планепожаротушения и могут уточняться по указанию РТП в ходе боевых действий (послепроведения разведки пожара) или при проведении противопожарных тренировок ипожарно-тактических занятий (учений).

14. Если в помещениях нет возможностиобеспечить безопасные расстояния от боевой позиции ствольщика доэлектроустановок с применением в качестве огнетушащего средства распыленнойводы, тушение пожара производится одним из следующих способов:

14.1. первичными средствами пожаротушенияс токонепроводящими ОТВ без снятия напряжения;

14.2. воздушно-механической пеной собъемным заполнением помещения без участия ствольщика. При этом необходимоосуществить заземление и закрепление пеногенераторов и заземлить насоспожарного автомобиля;

14.3. с использованием пожарной техники,прошедшей испытания на электропроводность огнетушащих струй и обеспечивающейэлектробезопасность участников тушения пожара.

15. Личный состав объектовогоподразделения ГПС МВД России и персонал АЭС, участвующий в действиях по тушениюпожара, должен не реже одного раза в год проходить специальное обучение иучаствовать в противопожарных тренировках, проводимых на полигонах(тренажерах), а также в каком-либо из помещений АЭС (входящих в перечень п. 11)для отработки действий по ликвидации пожаров на электроустановках, находящихсяпод напряжением.

Примечание: специальное обучение проводится всоответствии с «Типовой программой подготовки персонала АЭС по пожарнойбезопасности».

16. Противопожарные тренировки с участиемперсонала АЭС и личного состава объектовых подразделений ГПС проводятсяежеквартально, при этом один раз в год такая тренировка должна бытьобщестанционной. Годовой график противопожарных тренировок утверждается главныминженером АЭС и согласовывается с начальником территориального гарнизонапожарной охраны.

17. В местах установки передвижнойпожарной техники и боевых позиций ствольщиков должны быть оборудованызаземлители. Расположение заземлителей определяется электроцехом АЭС (другимицехами по принадлежности) совместно с объектовым подразделением ГПС. Знак иместа заземления выполняются в соответствии с требованиями ГОСТ 21130-75 (сизм. 1977, 1979, 1981 и 1990 г.г.)«Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкцияи размеры».

Примечание: заземлители, как правило, оборудуются увходных дверей распредустройств и кабельных сооружений, а также в местахрасположения передвижной пожарной техники (у пожарных гидрантов и у входныхдверей в здание).

18. На АЭС должно быть определенонеобходимое количество заземляющих проводников, электрозащитных средств иустановлены места их хранения. Длина заземляющих проводников не ограничиваетсяи определяется из необходимости свободного маневрирования ствольщика притушении пожара на электроустановке.

Примечание: заземление пожарных стволов,пеногенераторов и насосов пожарных машин при тушении пожаров наэлектроустановках должно производится гибкими медными проводниками (сечением неменее 25 мм²), снабженных специальными струбцинами для соединения сзаземлителем или к заземленной конструкции.

19. Периодические испытанияэлектрозащитных средств производятся электроцехом АЭС в соответствии с требованиямидокументов (4.6)и (4.7).

20. Для приобретения практических навыкови формирования у персонала и личного состава объектовых подразделений ГПСпсихологической готовности к тушению пожаров электроустановок под напряжениемна каждой АЭС необходимо сооружение специального тренажера. При его отсутствиидопускается в случае возможности (без снижения уровня противопожарной защитыобъекта) проводить тренировки объектовых подразделений ГПС и персонала наспециальных тренажерах, расположенных на других объектах.

VI. Действия персонала АЭС и личного состава объектовых подразделений ГПСпри возникновении пожара

21. При возникновении пожара наэлектроустановке первый заметивший пожар должен немедленно сообщить в пожарнуюохрану, начальнику смены станции (НСС) и приступить к тушению пожара ссоблюдением мер безопасности имеющимися средствами пожаротушения стоконепроводящими ОТВ.

22. Начальник смены станции (начальник сменыблока) при получении сообщения о пожаре обязан выполнить действия по изменениюрежима работы энергоблока в соответствии с требованиями «Технологическогорегламента эксплуатации...» и сообщить о пожаре в объектовое подразделение ГПС,руководству АЭС. Действия НСС (НСБ) при пожаре и после пожара должны бытьнаправлены на предотвращение нарушения пределов и условий безопаснойэксплуатации АЭС.

23. До прибытия подразделений ГПС МВДРоссии руководителем тушения пожара является начальник смены АЭС, который обязанв первую очередь определить возможные последствия, угрозу распространенияпожара на системы важные для безопасности, и организовать:

23.1. обеспечение проведенияпредусмотренных на случай пожара операций на технологических установках(отключение или переключение оборудования);

23.2. удаление с места пожара всехпосторонних лиц;

23.3. установление возможных путейраспространения пожара и мест образования новых очагов горения;

23.4. проверку включения системыавтоматического пожаротушения, а в случае отказа ее ручное включение;

23.5. снятие напряжения сэлектроустановок, не влияющих на безопасность реакторной установки, в горящих исмежных помещениях (в зависимости от развития пожара);

23.6. тушение пожара персоналом АЭС сиспользованием первичных средств пожаротушения с токонепроводящими ОТВ;

23.7. подготовку допуска к тушению пожарана электроустановках, в том числе в условиях ионизирующего излучения;

23.8. встречу объектовых подразделенийГПС лицом хорошо знающим безопасные маршруты движения, места расположениязаземлителей и местонахождение пожарных постов с необходимым запасомзаземляющих проводников, электрозащитных средств и средств пожаротушения стоконепроводящими ОТВ;

23.9. вызов скорой медицинской помощи.

24. До прибытия объектовых пожарных подразделенийперсонал АЭС тушение пожара на не обесточенных установках производит средствамипожаротушения с токонепроводящими ОТВ без оформления допуска на тушение.

25. Отключение оборудования в зоне пожарапроизводится дежурным персоналом АЭС по распоряжению начальника смены АЭС всоответствии с производственно-технической документацией.

26. После прибытия на место пожарапервого подразделения ГПС руководителем тушения пожара является старшееоперативное должностное лицо ГПС (допущенное к руководству тушением пожара вустановленном порядке). Начальник смены станции (руководитель АЭС) при передачеему руководства тушением пожара должен проинформировать о принятых мерах,выдать допуск на тушение не обесточенного электрооборудования, организоватьинструктаж личного состава ГПС и обсудить дальнейшие действия персонала АЭСсогласно указаний РТП.

Примечание: 1. Допуск на тушение необесточенного электрооборудованияможет быть выдан начальником смены электроцеха (НСЭЦ) по распоряжению НСС.

2. Принятиестаршим оперативным должностным лицом ГПС руководства тушением пожараосуществляется в соответствии с требованиями документа (4.5).

27. При срабатывании УАПТ руководительтушения пожара в ходе проведения разведки обязан подтвердить ликвидацию пожараавтоматической установкой пожаротушения и принять решение на ее отключение.

28. РТП имеет право приступить к тушениюпожара на электроустановках только после получения письменного допуска отначальника смены АЭС (НСЭЦ), уточнения безопасных расстояний непосредственно наместе тушения пожара, заземления пожарных машин, стволов и проведенияинструктажа совместно с представителями АЭС личного состава объектовыхподразделений ГПС.

29. Бланки допусков тушения пожара наэлектроустановках, находящихся под напряжением до 6,3 кВ (приложение 4),которые не могут быть оперативно обесточены по условиям безопасности АЭС,рекомендуется хранить на центральном щите управления (ЦЩУ), БЩУ блоков, впомещениях дежурного персонала электроцеха.

30. При тушении пожара наэлектроустановках в условиях радиационной аварии, в части обеспечениябезопасности личного состава ГПС от воздействия ионизирующего излучения,следует руководствоваться требованиями документа (4.15).

VII. Требования безопасности при выполнении работ по тушению пожара

31. Личному составу объектовыхподразделений ГПС и персоналу АЭС

ЗАПРЕЩАЕТСЯ:

31.1. Осуществлять тушение пожара необесточенных электроустановок:

31.1.1. с отступлениями от требованийнастоящей инструкции;

31.1.2. без предварительного визуальногоосмотра схемы заземления пожарных машин и оборудования;

31.1.3. без электрозащитных средств(боты, перчатки, коврики, заземляющие проводники);

31.1.4. водными и пенными огнетушителями;

31.1.5. токопроводящими ОТВ наэлектроустановках АЭС, находящихся под напряжением свыше 6,3 кВ;

31.1.6. в помещениях с видимостью менее 5метров.

Примечание: определение границы видимости производитсяс использованием групповых и индивидуальных электрических фонарей, находящихсяна вооружении подразделений ГПС.

31.2. Использовать в качествеогнетушащего вещества морскую воду, воду с добавлением пенообразователей,смачивателей и солей.

31.3. Проникать за ограждение токоведущихчастей электрооборудования, находящегося под напряжением.

32. Личному составу объектовых пожарныхподразделений ГПС запрещается производить какие-либо отключения и прочиеоперации с электроустановками.

33. Действия по тушению пожара персоналомАЭС и личным составом объектовых подразделений ГПС должны продолжаться с учетом выполнения необходимых мербезопасности, даже при получении сообщения об отключении электрооборудования взоне пожара.

34. Пожары на оборудовании, поднапряжением до 6,3 кВ включительно допускается тушить распыленными струямиводы, подаваемыми из заземленных ручных пожарных стволов с диаметром спрыска неболее 13 ммпри расстоянии не менее 5метров до не обесточенной электроустановки.

35. При тушении пожара огнетушителяминеобходимо соблюдать безопасные расстояния, указанные в таблице 1.

Таблица 1

Примечание: углекислотные огнетушители следуетприменять с диффузором, создающим поток огнетушащего вещества в виде газовойструи.

36. Охлаждение и тушение трансформаторов ишунтирующих реакторов производится только после снятия напряжения, оформлениядопуска на тушение пожара на отключенном электрооборудовании (Приложение 4), атакже заземления насосов пожарных машин и стволов.

37. При пожаре в распредустройствах и в кабельныхпомещениях приточно-вытяжная вентиляция должна быть отключена и должнавключаться только после ликвидации пожара для удаления продуктов сгорания,снижения температуры, или по распоряжению РТП для целей дымоудаления.

38. При тушении электроустановокраспыленными струями воды личный состав объектовых подразделений ГПС и персоналАЭС обязан выполнять следующие требования:

38.1. заземлить пожарный ствол и насоспожарного автомобиля;

38.2. работать с применениемэлектрозащитных средств, а при задымлении - в средствах индивидуальной защитыорганов дыхания;

38.3. находиться на безопасном расстояниидо электроустановок;

38.4. брюки пожарных, участвующих втушении не должны закрывать диэлектрические боты.

ПРИЛОЖЕНИЕ 1
(обязательное)

Министерство внутренних делРоссийской Федерации

Главное управление государственнойпротивопожарной службы

Управление ГПС УВДВоронежской области

Отряд _____________ УГПС УВДВоронежской области

г. Нововоронеж

2001 г.

СОГЛАШЕНИЕ

Я,_________________________________________________________________________

(фамилия,имя, отчество)

19___ года рождения,пожарный ПЧ _______________ ОГПС ____ УГПС УВД Воронежской области, прошелспециальное обучение, изучил требования «Инструкции по тушению пожаров наэлектроустановках Нововоронежской АЭС», информирован о возможном риске для жизнии здоровья при несоблюдении требований безопасности при тушении пожаров на необесточенных электроустановках Нововоронежской АЭС, находящихся под напряжениемдо 6,3 кВ, и даю свое добровольное согласие на подачу электропроводящихогнетушащих веществ (п. 35 Боевого устава пожарной охраны) в места нахожденияэлектроустановок под напряжением до 6,3 кВ при выполнении работ по тушениюпожара на Нововоронежской АЭС.

ПРИЛОЖЕНИЕ 2
(рекомендуемое)

ПЕРЕЧЕНЬ
помещений, в которых невозможно по условиям безопасности оперативно обесточитьэлектрооборудование

Примечание определение необходимого количествапереносных и передвижных огнетушителей произведено с учетом НПБ-166-97«Пожарная техника. Огнетушители. Требования к эксплуатации», таблицы 1, 2.

Согласовано

Зам. ГИ по эксплуатации I очереди

Зам. ГИ по эксплуатации II очереди

Зам. ГИ по эксплуатации III очереди

Разработано:

Начальник ПЧ_________________________Начальник электроцеха_______________

ПРИЛОЖЕНИЕ 3
(рекомендуемое)

Утверждаю

Главный инженер АЭС

«___»___________ 2001

Оперативнаякарточка основных действий персонала при возникновении пожара в кабельномпомещении 2АЭ508/1

Название, размещение, объем: Кабельное помещение 2АЭ508/1 ряды А-Б, оси 1-2, отм.-2.20; V=138 м^3.

Средства пожаротушения:автоматическая установка пожаротушения дренчерная, водяная (12 оросителейДВ-10), 4 огнетушителя ОП-5 (в тамбуре п. ОП бл. 2). дополнительно доставляютсяогнетушители ОП-5 (4 шт. из пом. АЭ 502/1), ОУ-5 (6 шт. из пом. АЭ 312/2).

Задвижки пожаротушения: 2UJ11(12,13)S02 - местное управление из помещений 819/1,2,3;дистанционное управление п. 2Z13(14,15) БЩУ-2 из помещения АЭ341.

Пожарная сигнализация: 12 извещателей ИП 212-5.

Электрозащитные средства: находятся в п. Г-175/1.

При появлении сигнала на табло «Пожар наблоке» и «Участок «0» на п. 2HY07 БЩУ-2,НСБ-2 обязан пройти на неоперативный контур к панелям HZ12-HZ16 и приналичии сигнала «Тревога»,«Пожар» на ППС 1/1 луч 2 п. HZ13 оперативный персонал обязан:

1. НСС,НСБ-2:

1.1. Сообщить о сигнале в ПЧ по тел.9-92-01, 9-90-01 или по прямому;

1.2. Сообщить о сигнале НСЭЦ-1. СДЭМ-2(ДЭМ-2);

1.3. Сообщить о сигнале руководству АЭС:ГИС, первому зГИС, ЗГИС(Э)-1.

2. НСБ-2:

2.1. Проконтролировать запуск пожарныхнасосов и открытие задвижек пожаротушения соответствующего направления посигнализации на п. 2НZ13(14,15)БЩУ-2.

2.2. Дать команду СДЭМ (ДЭМ) на осмотрпомещения АЭ508/1 с проверкой поступления воды в помещение, а также о наличииили отсутствии горения или задымления, о результатах осмотра сообщить НСЭЦ-1.

2.3. При отказе автоматики иподтверждения СДЭМ (ДЭМ) о пожаре и отсутствии поступления воды в пом. АЭ508/1,включить КУ дистанционно пожарные насосы 2UJ11(12)D01 или открытьзадвижки 2UJ11(12)S20, 2UJ(12)S02 на п. 2HZ14(15)БЩУ-2, при не включении последних, перевести тумблер луча АЭ508/1, по которомупрошел сигнал «Тревога», на лицевой панели ППС-1 п. 2HZ13 БЩУ-2 в положение «Выкл.» Открыть задвижку пом.АЭ508/1 2UJ13S02 КУ на п. 2HZ13БЩУ-2 (в КУ горит лампа). Открыть задвижку на напоре пожарного насоса 2UJ13S20 на п. 2HZ13 БЩУ-2. Включить пожарный насос 2UJ13D01 КУ на п. 2HZ13 БЩУ-2. Проконтролировать поступление воды взащищаемое помещение по сигнальному табло на п. 2HZ13 БЩУ-2.

2.4. При отказе дистанционного открытиязадвижек, дать команду СДЭ (ДЭМ) на открытие задвижек пожаротушения 2UJ11(12)S02 в пом.819/1,2,3 соответственно нажатием на КУ по месту, при невозможности открытьзадвижки от КУ, открыть вручную.

2.5. При получении доклада от СДЭМ (ДЭМ)об отсутствии горения или задымления произвести закрытие задвижек 2UJ11(12)S02 и остановнасосов 2UJ11(12)D01.

2.6. Сообщить об отсутствии горения,задымления в ПЧ-23, руководству АЭС: ГИС, первому ЗГИС, ЗГИС (э)-1.

2.7. При получении доклада от СДЭМ (ДЭМ)о наличии горения, задымления:

2.7.1. Сообщить в ПЧ-23, руководству АЭС:ГИС, первому ЗГИС, ЗГИС (э)-1.

2.7.2.* Дать команду персоналу БЩУ-2 наперевод энергоблока в «холодное» состояние.

*Разгрузку реактора до МКУ и перевод энергоблока в «холодное» состояниепроизводить в том случае, если в течении 15минут пожар не локализован и в течение часа не ликвидирован.

2.7.3. Дать команду НСЦ ТАИ заблокироватьзапуск дизеля 2GХ01(2ДГ-3).

2.7.4. Дать команду СИУР (НСРЦ) наотключение насосов: 2TQ31D01-2TQ33D01, 2TX30D01, 2QF31D01, 2YD20D01, 2YD30D01, 2TK23D02.

2.7.5. После заблокировки запуска дизеляотключить рабочий ввод сек. 2ВХ и выключатель яч. 8 сек. 2ВС с БЩУ-2 п. НУ23(РЩУ п. НК05).

2.7.6. Дать команду СДЭМна разборку схем для снятия напряжения с кабелей 6 кВ следующих присоединений:

2.7.7. По Заявке НСЭЦ-1вызвать персонал РЦ, ТЦ, для контроля зон возможного распространения пожара.

2.7.8. Вызвать скорую помощь по тел.9-90-06

2.7.9. Сообщить о пожаре НС ОРБ - прямой телефон,о необходимости открытия дверей, находящихся на охране НС ОФБ - прямой телефон.

3. НСЭЦ-1:

3.1. Сообщить о сигнале руководству ЭЦ:НЭЦ, ЗНЭЦ (э)-1.

3.2. При получении доклада от СДЭМ (ДЭМ)об отсутствии горения или задымления сообщить об этом руководству ЭЦ, ПЧ-23.

3.3. При получении доклада от СДЭМ (ДЭМ)о наличии горения, задымления:

3.3.1. Сообщить в ПЧ-23, руководству ЭЦ.

3.3.2. Послать ДЭМ для встречи пожарныхмашин, заземления их и пожарных стволов.

3.3.3. Через НСБ-2 вызвать персонал РЦ,ТЦ.

3.3.4. Провести инструктаж личногосостава пожарной охраны по ТБ и выдать допуск на тушение пожара РТП.

3.3.5. Дать задание СДЭМ обеспечитьконтроль за нераспространением огня по кабельным трассам в соседние помещенияпутем расстановки персонала РЦ и ТЦ на путях возможного распространения пожара.

4. СДЭМ(ДЭМ):

4.1. По команде НСБ-2 осмотреть помещениеАЭ508/1 на отсутствие или наличие горения, задымления или запаха горелойизоляции, убедится в том, что включилась в работу стационарная установкапожаротушения и вода поступает в защищаемое помещение.

4.2. Вывести людей из зоны пожара.

4.3. При отказе автоматики и наличиигорения, задымления открыть по команде НСБ-2 задвижки 2UJ11(12,13)S02 впом. 819/1,2,3 соответственно нажатием КУ по месту, при невозможности открытьзадвижки от КУ, открыть вручную.

4.4. Определить пути распространенияпожара.

4.5. Доложить НСБ-2 и НСЭЦ-1 орезультатах осмотра помещения АЭ 508/1.

4.6. Выдать дополнительныеэлектрозащитные средства личному составу пожарной охраны.

4.7. Расставить людей на путях возможногораспространения огня: пом. АЭ508/2, АЭ607/3, АЭ408/3.

4.8. Встретить пожарные машины, проверитьзаземление пожарных машин и стволов ПЧ-23, заземлить автомобили и пожарныестволы городских пожарных частей (по прибытии их на АЭС).

Далее действовать покоманде НСЭЦ-1 по выполнению мероприятий по обеспечению безопасного тушенияпожара.

ПРИЛОЖЕНИЕ 4
(обязательное)
