Типовая технологическая карта разработана из расчета устройства 50 м2 поверхности воздуховодов. Карта рекомендуется для монтажа опусков от магистральных воздуховодов, проходящих в межферменном пространстве с проходом за подкрановыми путями на промышленных объектах повышенной этажности.
Типовая технологическая карта распространяется на монтаж опусков от магистрального воздуховода круглого или прямоугольного сечения из тонколистовой стали толщиной до 1 мм, диаметром 630, 710, 800 мм или периметром от 1800 до 2400 мм.
| Обозначение: | ТТК 7.05.01.23 |
| Название рус.: | Типовая технологическая карта на монтаж строительных конструкций. Монтаж опусков от магистральных воздуховодов, проходящих в межферменном пространстве с проходом за подкрановыми путями |
| Статус: | действующий |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.02.1989 |
| Разработан: | ГПИ Проектпромвентиляция |
| Утвержден: | Госстрой СССР (27.12.1988) |
| Опубликован: | ЦНИИОМТП № 1989 |
ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА
намонтаж строительных конструкций
7.05.01.23
МОНТАЖ ОПУСКОВ ОТМАГИСТРАЛЬНЫХ ВОЗДУХОВОДОВ ПРОХОДЯЩИХ В МЕЖФЕРМЕННОМ ПРОСТРАНСТВЕ С ПРОХОДОМ ЗАПОДКРАНОВЫМИ ПУТЯМИ
МОСКВА - 1989
| РАЗРАБОТАНА |
| СОГЛАСОВАНО | |
| Институтом ГПИ Проектпромвентиляция |
| НПО "Промвентиляция" | |
| Главный инженер института | П.А. Овчинников | Главный инженер | В.А. Мурашкин |
| Начальник отдела | А.И. Иванов | Отделом механизации и технологии строительства Госстроя СССР | |
| Главный специалист | О.К. Терехов | Письмо от 27.12.1988 г., № 23-737 | |
| Зав. сектором | В.Л. Кириллова |
| |
|
|
| Введена в действие с 1 февраля 1989 г. | |
Содержание
| 2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ 3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ 6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКАЯ ЧАСТЬ 8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 50 м2 ПОВЕРХНОСТИ ВОЗДУХОВОДОВ |
1.1. Типоваятехнологическая карта разработана из расчета устройства 50 м2поверхности воздуховодов. Карта рекомендуется для монтажа опусков отмагистральных воздуховодов, проходящих в межферменном пространстве с проходомза подкрановыми путями на промышленных объектах повышенной этажности.
1.2. Типоваятехнологическая карта распространяется на монтаж опусков от магистральноговоздуховода круглого или прямоугольного сечения из тонколистовой стали толщинойдо 1 мм, диаметром 630, 710, 800 мм или периметром от 1800 до 2400 мм.
1.3. В составработ, рассматриваемых картой входят:
комплектованиеи подноска деталей к месту монтажа;
сборка воздуховодов(опусков) в укрупненные блоки, осуществляемая в пределах рабочей зоны;
установкагрузоподъемных средств грузовых и отводных блоков;
подъемвоздуховодов (опусков) на проектную отметку и подсоединение к магистральномувоздуховоду;
закреплениеопусков.
1.4. Картойпредусматривается монтаж опусков от магистральных воздуховодов укрупненнымиблоками с помощью электролебедок или монтажно-тяговых механизмов.
1.5. Припривязке типовой технологической карты к конкретному объекту уточняются объемы работ,калькуляция затрат труда, средств механизации с учетом максимальногоиспользования имеющихся в наличии монтажных механизмов.
2.1. Монтажвоздуховодов следует вести в соответствии с ППР, утвержденным в установленномпорядке и согласованным с генподрядчиком.
2.2. До началамонтажа воздуховодов должны быть выполнены следующие работы:
смонтированыфермы и уложены плиты перекрытия;
установленызакладные детали для крепления опусков;
обеспеченынеобходимые проезды и проходы к месту монтажа;
ограждена зонамонтажа (СНиПIII-4-80, п. 2.7);
установленызнаки безопасности (ГОСТ 12.4.026-76);
составленакомплектовочная ведомость на укрупненные блоки и определена последовательностьих монтажа;
намечены исогласованы с генподрядчиком места установки и крепления грузоподъемныхмеханизмов;
доставленыдетали к месту монтажа.
2.3. Последовательностьрабочих операций при монтаже опусков от магистральных воздуховодов укрупненнымиблоками, проходящих в межферменном пространстве с проходом за подкрановымипутями:
комплектованиеи подноска отдельных деталей к месту подъема;
установка икрепление лебедок;
установка икрепление грузовых блоков;
сборкаукрупненного блока путем соединения отдельных деталей на фланцах с постановкойготовых прокладок и затяжкой болтов на инвентарных подставках (положение I).
установкасредств крепления;
строповка укрупненногоблока к электролебедкам и установка оттяжек;
подъемукрупненного блока с помощью электролебедок в положение II, временное егозакрепление;
установкаукрупненного блока в проектное положение, соединение его с ранее смонтированныммагистральным воздуховодом затяжкой болтов, вставленных в отверстия на фланцах,между которыми помещены прокладки;
выверкасоответствия положения блока проектному;
окончательноекрепление укрупненного блока;
расстроповкаукрупненного блока и снятие оттяжек;
снятиегрузовых блоков и лебедок.
2.4.Рекомендуемый состав подъемных механизмов и оборудования, необходимых длямонтажа, приводится в табл. 1.
Таблица1
| Наименование комплекта подъемных механизмов и оборудования | Вариант (фасет-код) | Техническая характеристика | ГОСТ, тип, марка | Количество |
| Электролебедка |
| Грузоподъемность 1 т | ЛМ-1 | 2 |
| Блок однорольный |
| То же | - | 4 |
| Строп облегченный |
| Диаметр 6,7 мм, длина 4 м | ГОСТ 7669-80 | 2 |
| То же |
| Длина 2 м | " | 2 |
| Монтажно-тяговый механизм |
| Грузоподъемность 1 т | МТМ Туапсинский з-д | 1 |
| Строп облегченный |
| Длина 4 м | - | 2 |
| То же |
| Длина 2 м | - | 4 |
| Стропы для крепления лебедок и блоков |
| Длина 3 м | ГОСТ 3071-74 УКС-1,25 | 6 |
| Автогидроподъемник |
| АГП-12А+ АГП-28 в зависимости от высоты подъема | ГОСТ 22859-77 | 1 |

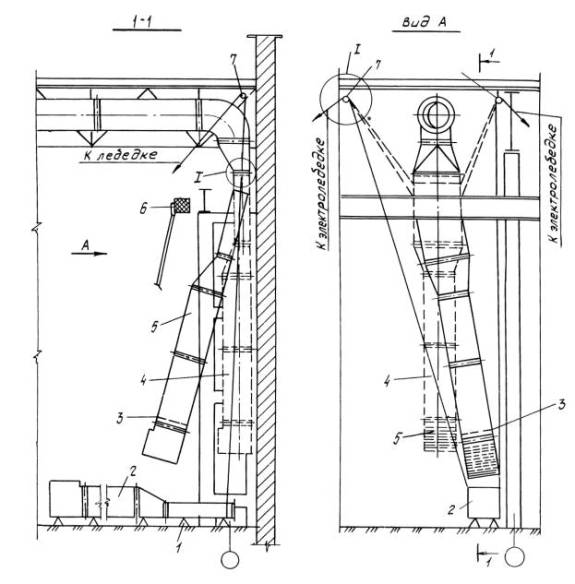

Монтаж опусков от магистральных воздуховодов, проходящихв межферменном пространств с проходом за подкрановыми путями
Строповка воздуховода,
поднимаемого в вертикальном положении
Крепление блока к верхнему поясу фермы
Инвентарная металлическая подкладка
Крепление вертикального воздуховода с помощью дюбеля
Крепление отводного блока к колонне
1 - инвентарные подставки; 2 - положение I опускавоздуховода; 3 - оттяжка; 4 - проектное положение воздуховода; 5 - положение IIопуска воздуховода; 6 - рабочий настил автогидроподъемника; 7 - грузовой блок;8 - верхний пояс фермы; 9 - круг диаметром 6 мм; 10 - труба диаметром 32 мм; 11- уголок 25×25×5 мм; 12 - дюбель ДВР М6; 13 - воздуховод
3.1. До началамонтажа составляют акт на скрытые строительные работы, осуществляют входнойконтроль качества применяемых материалов, заготовок, измерительныхинструментов, соответствие их стандартам и техническим условиям, проектнымтипам и маркам.
3.2.Технические критерии и средства контроля операций и процессов приведены в табл.2.
3.3.Приемочный контроль смонтированных конструкций осуществляют согласно СНиП3.05.01-85 . При приемке работ предъявляют журналы монтажных и сварочных работ,антикоррозийной защиты сварных соединений, акты освидетельствования скрытыхработ.
Таблица2
| Наименование процессов, подлежащих контролю | Предмет контроля | Инструмент и способ контроля | Время контроля | Ответственный контролер | Технические критерии оценки качества |
| Подготовительные предмонтажные работы | Соответствие геометрических размеров проектным, наличие внешних дефектов | Рулетка металлическая. Визуальный осмотр | До начала монтажа | Мастер | Без отклонений от ТУ |
| Сборка воздуховодов в укрупненные блоки | Соответствие монтажным чертежам | Визуально, линейка измерительная (рулетка) | До начала подъема блока на проектную отметку | Мастер | Прямолинейность |
| Выполнение сварных соединений | Качество шва | Визуально, испытание | То же | То же | Герметичность |
| Фланцевые соединения | Плотность соединений, правильность установки прокладок, надежность затяжки болтов | Визуально, щупом, гаечным ключом и молотком | " | " | То же |
| Монтаж опусков от магистральных воздуховодов | Привязка опусков к строительным конструкциям, соответствие проекту | Рулетка, метр, отвес, уровень | После монтажа опусков и прикрепления к магистральному воздуховоду | Мастер | Допустимые отклонения от вертикали - не более 2 мм на 1 м воздуховода |
| Разметка мест установки средств крепления воздуховодов | Расстояние между подвесками | Рулетка, метр, уровень, шнур | До начала подъема блока на проектную отметку | Мастер | Допустимые отклонения ± 10 мм |
| Приварка кронштейнов, опор и подвесок к строительным конструкциям для крепления воздуховодов | Качество сварного шва | Визуально | То же | То же | Надежность сварного шва |
Примечание. Для строительных конструкцийиз бетона крепление кронштейнов и подвесок производится с помощью распорныхдюбелей.
Таблица3
|
Наименование процесса | Номер фасет для пересчета показателей | Единица измерения | Объем работ | Обоснование (ЕНиР и др. нормы) | На единицу | На объем | Примечание | ||
| норма времени, чел.-ч | расценка, р.-к. | затраты труда, чел.-ч | зарплата, р.-к. | ||||||
| Погрузка деталей воздуховодов и фасонных частей на автотранспорт |
| т | 0,4 | ЕНиР 24-14, 2-а, к=1,25 | 1,56 | 0-795 | 1,56 | 0-795 |
|
| Разгрузка с автотранспорта деталей воздуховодов и фасонных частей с переноской к месту складирования на расстояние до 50 м |
| т | 0,4 | ЕНиР 24-14, 2-б, к=1,25 | 1,44 | 0-725 | 1,44 | 0-725 |
|
| Комплектование и подноска воздуховодов и фасонных частей к месту сборки на расстояние до 50 м |
| т | 0,4 | ЕНиР 24-20, 1-б | 1,43 | 0-728 | 1,43 | 0-728 |
|
| Погрузка на автотранспорт инвентаря и оборудования |
| т | 0,65 | ЕНиР 24-14, 2-а, к=1,25 | 1,56 | 0-795 | 1,56 | 0-795 |
|
| Разгрузка с автотранспорта инвентаря и оборудования |
| т | 0,65 | ЕНиР 24-14, 2-б, к=1,25 | 1,44 | 0-725 | 1,44 | 0-725 |
|
| Установка электролебедок |
| шт | 2 | ЕНиР 24-5, 1-а | 1,55 | 0-788 | 3,10 | 1-576 |
|
| Снятие электролебедок |
| шт | 2 | ЕНиР 24-5, 5-а | 0,64 | 0-325 | 1,28 | 0-65 |
|
| Перемещение электролебедок на расстояние до 2 0м |
| шт | 2 | ЕНиР 24-5, 9-а | 0,115 | 0-058 | 0,23 | 0-116 |
|
| Установка блоков внизу |
| шт | 2 | ЕНиР 24-9, 1-а | 0,53 | 0-272 | 1,06 | 0-544 |
|
| То же, на высоте до 10 м |
| шт | 2 | ЕНиР 24-9, 2-а | 0,69 | 0-354 | 1,38 | 0-708 |
|
| Снятие блоков внизу |
| шт | 2 | ЕНиР 24-9, 1-а | 0,318 | 0-163 | 0,636 | 0-326 |
|
| То же, на высоте до 10 м |
| шт | 2 | ЕНиР 24-9, 2-а, к=0,6 | 0,414 | 0-212 | 0,828 | 0,424 |
|
| Закрепление оттяжек l=25 м, Ø=19 мм |
| шт | 1 | ЕНиР 24-11, 1-б | 0,99 | 0,521 | 0,99 | 0-521 |
|
| Снятие оттяжек на высоте до 10 м |
| шт | 1 | ЕНиР 24-9, 2-б, к=0,6 | 1,44 | 0,756 | 1,44 | 0-756 |
|
| Монтаж опусков от магистральных воздуховодов укрупненными блоками |
| м2 | 50 | ЕНиР 10-5, 4-в, табл. 4 | 0,51 | 0-388 | 25,5 | 19-40 |
|
| Итого: |
|
|
|
|
|
| 43,874 | 28-789 |
|
|
|
|
|
|
|
| или |
|
|
|
|
|
|
|
|
|
|
| 5,35 чел.-дн. |
|
|
Таблица4
Примечание: График производства работсоставлен для монтажа опусков от магистральных воздухопроводов при помощиэлектролебедок.
6.1.Потребность в инструменте, инвентаре и приспособлениях приведена в табл. 5.
Таблица5
| Наименование | Марка, техническая характеристика, ГОСТ, № чертежа | Единица измерения | Количество | Назначение |
| Электролебедка ЛМ-1-80 грузоподъемностью 1 т | ГОСТ 2914-80 | шт | 2 | Подъем грузов на высоту |
| Блок БМ-1 |
| шт | 2 | То же |
| То же, БМ-2 |
| шт | 2 | " |
| Строп облегченный l=4 м |
| шт | 2 | Строповка грузов |
| То же, l=2 м |
| шт | 4 | То же |
| Монтажно-тяговый механизм МТМ-1,6 грузоподъемностью 1,6 т | Туапсинский завод | шт | 2 | Поднятие укрупненных блоков на высоту |
| Блок БМ-2 |
| шт | 2 | То же |
| Строп облегченный l=4 м |
| шт | 2 | Строповка укрупненных блоков |
| То же, l=2 м |
| шт | 4 | То же |
| Автогидроподъемник | ГОСТ 22859-77 АГП-12А¸ АГП-28 в зависимости от высоты подъема | шт | 1 | Установка креплений, сборка фланцевых соединений на высоте |
| Подмости монтажные | ВНИПИпромстальконструкция 29800-15 | шт | 1 | То же |
| Электросварочный трансформатор ТД-300 | ГОСТ 95-77 | шт | 1 | Сварка закладных деталей для крепления воздуховодов и подварка выполненных сварных соединений |
| Кабель сварочный ПРГД 1×50 мм2 | ГОСТ 6731-77 | м | 50 | То же |
| Кабель силовой (для заземления) НРПГ 3×6 мм2 | ГОСТ 13497-77Е | м | 15 | " |
| Набор инструмента электросварщика ЭНУ-300 | ТУ 36-1162-81 | компл | 1 | Сварка закладных деталей для крепления воздуховодов и подварка готовых сварных соединений |
| Щиток электросварщика | ГОСТ 12.4.035-78 | шт | 1 | То же |
| Электрическая шлифовальная машина с двойной изоляцией Э-2005 | Позрянский з-д "Электроинструмент" | шт | 1 | Подготовка воздуховодов |
| Ключ трещеточный без холостого хода, размер зева сменных головок 10, 11, 13, 14, 17 мм | СТД-961/76 | шт | 2 | Соединение деталей воздуховодов |
| Электрогайковерт Æ резьбы 12 мм | ИЭ-3116 | шт | 2 | Соединение воздуховодов |
| Ключ гаечный, мм | ГОСТ 2839-80Е | шт |
| То же |
| 8-10 |
| шт | 5 |
|
| 13-14 |
| шт | 3 |
|
| 17-19 |
| шт | 2 |
|
| 22-24 |
| шт | 1 |
|
| Оправка удлиненная | СТД-418 | шт | 3 | Совмещение отверстий фланцев |
| Метр складной | ГОСТ 7502-80 Цена деления 1 мм | шт | 4 | Замеры |
| Рулетка металлическая измерительная | ГОСТ 7502-80 Цена деления 1 мм | шт | 1 | То же |
| Уровень строительный УС-300 | ГОСТ 9416-83 Длина 300 мм | шт | 1 | Определение горизонтальности воздуховода |
| Отвес (масса 0,2 кг) | ГОСТ 7948-80 | шт | 1 | Определение вертикальности воздуховода |
| Лом строительный | ГОСТ 1405-83 | шт | 1 | Вспомогательные работы |
| Кувалда тупоносая (масса 3 кг) | ГОСТ 11401-75 | шт | 1 | Рихтовка элементов |
| Бородок слесарный Æ стержня 8-10 мм | ГОСТ 7214-72 | шт | 2 | Вспомогательные работы |
| Молоток слесарный тип 2 (0,4 кг) | ГОСТ 2310-77 | шт | 2 | Вспомогательные работы |
| Ящик инструментальный переносной трехсекционный 408×208×300 мм | ВНИИМонтажспецстрой | шт | 2 | Хранение инструмента |
| Щетка стальная | Гипросельстрой | шт | 2 | Очистка поверхностей от загрязнения |
| Канат пеньковый Æ 19 мм, длина 25 м | ГОСТ 483-75 | шт | 2 | Оттяжка укрупненных блоков воздуховодов |
| Инвентарная подставка | черт. 3-7.904/3 | шт | 20 | Для сборки воздуховодов в укрупненные блоки |
| Электрический ручной перфоратор ИЭ-4713 | ТУ 36.48.11-004-86 | шт | 1 | Образование отверстий для крепления кронштейнов, опор, подвесок |
6.2.Потребность в материалах и полуфабрикатах для выполнения работ по монтажувоздуховодов поверхностью 50 м2 приводятся в табл. 6.
Таблица6
| Наименование материалов, полуфабрикатов, конструкций (марка, ГОСТ) | Вариант (фасетный код) | Исходные данные | Потребность в материале, кг | ||
| единица измерения | объем работ в нормативных единицах | принятая норма расхода материалов | |||
| Болты Æ 8×30 мм (ГОСТ 7798-70) с гайками М8 (ГОСТ 5915-70) |
| 50 м2 поверхности воздуховода |
|
| 9 |
| Хомуты, подвески, стяжки (ТУ 36-1195-84) |
| То же |
|
| 6 |
| Электроды |
| " |
|
| 18 |
| Резина профилированная |
| " |
|
| 4,2 |
| Кронштейны из угловой стали 40×40×3 мм |
| " |
|
| 30 |
| Дюбели ДВР М6 |
| " |
|
| 0,3 |
7.1. Работывыполняются с соблюдением СНиП III-4-80 "Техникабезопасности в строительстве", норм, утвержденных Госгортехнадзором СССР,и требований ОСТ 36-100.3.10-85 "Монтаж внутренних санитарно-техническихустройств. Требования безопасности".
7.2.Приступать к монтажу разрешается только при наличии проекта производства работ(ППР).
7.3. Зоныработ по монтажу воздуховодов в межферменном пространстве на высоте и в зоневозможного падения материалов и инструмента должны быть ограждены свыставлением ограничительных знаков ГОСТ12.4.059-78 ССБТ. "Строительство. Ограждения защитныеинвентарные" и ГОСТ 12.4.026-76 ССБТ."Цвета сигнальные и знаки безопасности".
7.4.Запрещается пребывание людей в зоне возможного падения материалов иинструментов при производстве работ в межферменном пространстве.
7.5. Приработе на высоте слесари-вентиляционники должны пройти медосмотр и иметьпроверенные и испытанные предохранительные пояса, без которых их нельзядопускать к производству работ (ГОСТ12.4.089-80. ССБТ. "Строительство. Пояса предохранительные").Места крепления карабинов предохранительных поясов к строительным конструкциями специальным приспособлениям (натянутые стальные канаты и т.д.) должны быть указаныпроизводителем работ или мастером. Запрещается закреплять предохранительныепояса за ограждение настила.
7.6. Всемонтажники должны быть обеспечены защитными касками (ГОСТ12.4.087-84 ССБТ. "Строительство. Каски строительные").
7.7. Работы сэлектрифицированным инструментом и электросварочным оборудованием должныпроизводиться с обеспечением требований техники безопасности в соответствии сГОСТ 12.2.013-75 и ГОСТ 12.3.003-86.
7.8. Сварочныеаппараты и электрифицированный инструмент должны быть заземлены по ГОСТ12.1.030-81.
7.9.Запрещается использование неисправных инструмента и механизмов, блоков,стропов, тросов.
7.10.Расстроповка поднятого воздуховода допускается только после его надежногозакрепления. Стропы применяются в соответствии с ГОСТ25573-82. "Стропы грузовые канатные кольцевые типа СКК".
7.11. Понижнему поясу ферм генподрядчиком должен быть уложен профильный настил, выдерживающийнагрузку 200 кг/м2. Пребывание на настиле допускается не более двухчеловек. Настил должен иметь временные ограждения высотой не менее 1,2 м всоответствии с требованиями ГОСТ12.4.059-78. При невозможности устройств этих ограждений работы на высотеследует выполнять с использованием предохранительных поясов по ГОСТ12.4.089-80 (см. п. 7.5).
Стропы грузовые канатные типа СКК
(ГОСТ25573-82)
Таблица7
| Диаметр | Грузоподъемность стропа, кг | ||
| Канат по ГОСТ | |||
| 3071-74 | 3079-80 | 7668-80 | |
| 7,6 | 560 | - | - |
| 8,5 | 780 | - | - |
| 9,7 | - | - | 1100 |
| 11,5 | 1300 | - | 1400 |
| 13,5 | 1600 | 2000 | - |
| 15,0 | - | - | 2550 |
| 15,5 | 2300 | 250 | - |
| 16,5 | - | - | 3200 |
| 17,0 | - | 3200 | - |
| 1. Нормативные затраты труда рабочих, чел.-ч | - 43,874 |
| 2. Заработная плата рабочих-монтажников, р.-к. | - 28-79 |
| 3. Продолжительность выполнения работ, смена | - 1,34 |
| 4. Выработка на одного рабочего в смену, м2 | - 9-33 |
Фасет 01
Тип механизмов намонтажных работах
| Наименование фактора | Обоснование | Код | Значение фактора |
| Электролебедка ЛМ-1-80 грузоподъемностью 1 т | ЕНиР 24-5, табл. 4, 1-а |
|
|
|
| Такелажные работы | 1 | По калькуляции |
| Монтажно-тяговый механизм МТМ-1,6 | ЕНиР 24-5, |
|
|
| установка | 5-а |
| Н.вр. - 1,2 расц. - 0-61 |
| снятие | 8-а |
| Н.вр. - 0-49 расц. - 0-249 |
Фасет 02
Монтаж опусков отмагистральных воздуховодов с поверхностью системы 15 м2
| Наименование фактора | Обоснование | Код | Значение фактора |
| Монтаж воздуховодов с количеством фасонных частей до: | ЕНиР 10-5, табл. 3, |
|
|
| 5 | 2-а | 1 | Н вр. - 0,56 расц. - 0-426 |
| 10 | 3-а | 2 | Н вр. - 0,68 расц. - 0-517 |
Фасет 03
Монтаж опусков отмагистральных воздуховодов с поверхностью системы 25 м2
| Наименование фактора | Обоснование | Код | Значение фактора |
| Монтаж воздуховодов с количеством фасонных частей до: | ЕНиР 10-5 табл. 3, |
|
|
| 5 | 2-б | 1 | Н вр. - 0,49 расц. - 0-372 |
| 10 | 3-б | 2 | Н вр. - 0,58 расц. - 0-441 |
| 15 | 4-б | 3 | Н вр. - 0,68 расц. - 0-517 |
Фасет 04
Монтаж опусков от магистральныхвоздуховодов с поверхностью системы 50 м2
| Наименование фактора | Обоснование | Код | Значение фактора |
| Монтаж воздуховодов с количеством фасонных частей до: | ЕНиР 10-5, табл. 3, |
|
|
| 5 | 2-в | 1 | Н вр. - 0,42 расц. - 0-319 |
| 10 | 3-в | 2 | Н вр. - 0,49 расц. 0-37,2 |
| 15 | 4-в | 3 | Н вр. - 0,56 расц. - 0-42,6 |
| 20 | 5-в | 4 | Н вр. - 0,6 расц. - 0-45,6 |
| 25 | 6-в | 5 | Н вр. - 0,64 расц. - 0-48,6 |
| 30 | 7-в | 6 | Н вр. - 0,68 расц. - 0,51,7 |
Фасет 05
Монтаж опусков от магистральныхвоздуховодов с поверхностью системы 75 м2
| Наименование фактора | Обоснование | Код | Значение фактора |
| Монтаж воздуховодов с количеством фасонных частей до: | ЕНиР 10-5, табл. 3, |
|
|
| 5 | 2-г | 1 | Н вр. - 0,4 расц. - 0-30,4 |
| 10 | 3-г | 2 | Н вр. - 0,44 расц. - 0-33,4 |
| 15 | 4-г | 3 | Н вр. - 0,49 расц. 0-37.2 |
| 20 | 5-г | 4 | Н вр. - 0,55 расц. 0-41,8 |
| 25 | 6-г | 5 | Н вр. - 0,56 расц. - 0,42,6 |
| 30 | 7-г | 6 | Н вр. - 0,6 расц. - 0-45,6 |
Фасет 06
Монтаж опусков от магистральныхвоздуховодов с поверхностью системы 100 м2
| Наименование фактора | Обоснование | Код | Значение фактора |
| Монтаж воздуховодов с количеством фасонных частей до: | ЕНиР 10-5, табл. 3, |
|
|
| 5 | 2-д | 1 | Н вр. - 0,39 расц. 0-29,6 |
| 10 | 3-д | 2 | Н вр. - 0,42 расц. - 0-31,9 |
| 15 | 4-д | 3 | Н вр. - 0,46 расц. - 0-35 |
| 20 | 5-д | 4 | Н вр. - 0,49 расц. - 0-37,2 |
| 25 | 6-д | 5 | Н вр. - 0,53 расц. 0-40,3 |
| 30 | 7-д | 6 | Н вр. - 0,56 расц. - 0-42,6 |
| 60 и более | 8-д | 7 | Н вр. 0,68 расц. - 0-51,7 |
Фасет 07
Монтаж опусков отмагистральных воздуховодов с поверхностью системы 150 м2 и более
| Наименование фактора | Обоснование | Код | Значение фактора |
| Монтаж воздуховодов с количеством фасонных частей до: | ЕНиР 10-5, табл. 3, |
|
|
| 5 | 2-е | 1 | Н вр. - 0,39 расц. 0-29,6 |
| 10 | 3-е | 2 | Н вр. - 0,4 расц. - 0-30,4 |
| 15 | 4-е | 3 | Н вр. - 0,42 расц. - 0-31,9 |
| 20 | 5-е | 4 | Н вр. - 0,44 расц. - 0-33,4 |
| 25 | 6-е | 5 | Н вр. - 0,47 расц. 0-35,7 |
| 30 | 7-е | 6 | Н вр. - 0,49 расц. - 0-37,2 |
| 60 и более | 8-8 | 7 | Н вр. 0,6 расц. - 0-45,6 |
Примечания.
1. При монтажевентиляционных систем без фасонных частей
Н вр. - 0,36
расц. - 0-27,4 (ЕНиР 10-5,табл. 3, п. 1).
2. При подъеме и установке воздуховодов,фасонных частей и других изделий с подмостей, лестниц и монтажных вышек навысоте более 3 м и оборудования более 1 м от пола Н вр. и расц. принимать скоэффициентами, приведенными в табл. 7.
Таблица7
| Высота подъема и установки воздуховодов, фасонных частей, деталей и изделий м, до | Высота подъема и установка оборудования, м, до | Коэффициенты к Н вр. и расц. |
| 5 | 3 | 1,1 |
| 8 | 6 | 1,25 |
| 10 | 8 | 1,35 |
| более 10 | более 8 | 1,5 |
3. Нормами и расценками предусмотреназатяжка болтов с помощью электрогайковерта. При затяжке болтов трещеточнымключом Н вр. и расц. умножать на 1,05, а при использовании ручного гаечногоключа - на 1,1.
4. Нормами и расценкамипредусмотрено крепление кронштейнов, опор и подвесок приваркой. При креплениивышеперечисленных приспособлений к строительным конструкциям из бетона спомощью распорных металлических дюбелей Н вр. и расц. следует умножить на 0,9.
