ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«УХТИНСКИЙ ЭКСПЕРИМЕНТАЛЬНО-МЕХАНИЧЕСКИЙ ЗАВОД»

ОПОРЫТРУБОПРОВОДОВ

ТЕХНИЧЕСКИЕУСЛОВИЯ

ТУ 3680-001-04698606-04
(Взамен ТУ 04698606-001-04)

Дата введения « 27 »декабря 2004г.
Срок действия неограничен

2004

Содержание

1. Введение

Настоящие технические условияраспространяются на опоры стальных технологических трубопроводов различногоназначения с наружным диаметром от 18 до 1620 мм, транспортирующих рабочуюсреду температурой от 0° до +450° и давлением до 10 МПа, при температуреокружающей среды до минус 70°С.

Технические условияустанавливают классификацию, основные параметры, размеры, техническиетребования, комплектность, правила приёмки, методы испытаний, требования кмаркировке, упаковке, транспортированию, хранению, указания по монтажу игарантии изготовителя.

2. Технические требования

2.1. Опоры должныизготавливаться в соответствие с требованиями настоящих технических условий, порабочим чертежам, утвержденным в установленном порядке.

2.2. Качество и свойстваматериала, крепежных деталей для изготовления опор должны быть подтвержденысертификатами заводов-изготовителей.

2.3. Вид климатическогоисполнения по ГОСТ15150-69 устанавливается в рабочих чертежах и заказе изделий.

2.4. Детали опор должныизготавливаться из листового, полосового и круглого проката по ГОСТ16523-97, ГОСТ14637-89, ГОСТ 19903-74, ГОСТ1577-93, ГОСТ19281-89, ГОСТ5520-79, ГОСТ103-76, ГОСТ 2590-88,труб по ГОСТ8731-87 (группа В), ГОСТ 8732-78,ГОСТ10704-91, ГОСТ 10705-80(группа В), швеллеров по ГОСТ 8240-97, уголков ГОСТ8509-93, ГОСТ 8510-86.

2.5. Марки сталей для деталейопор должны соответствовать табл. 1;2.

Таблица 1

Материал крепежных изделий

Таблица 2

2.6. Допускается изготавливать опоры из листовогопроката или труб по другим стандартам или техническим условиям, еслиустановленные в них требования не ниже, чем в перечисленных нормативныхдокументах.

2.7. Типы иразмеры сварных швов следует применять по ГОСТ5264-80 и ГОСТ14771-76.

2.8. Для сварки опорприменяются сварочные материалы по ГОСТ9467-75, ГОСТ 2246-70, ГОСТ8050-85.

2.9.Качество сварных швов должно соответствовать ТИ 25080.00024.

2.10.Резьба на деталях должна соответствовать ГОСТ24705-81. Допуски на резьбу: для болтов - 8g, гаек - 7Н по ГОСТ16093-81, выход резьбы, сбег, недорезы, проточки и фаски - по ГОСТ10549-80.

2.11. Крепежные изделия должнысоответствовать: болты - ГОСТ7798-70, гайки - ГОСТ5915-70. Класс прочности болтов должен быть не ниже 4.6, гаек - 4 по ГОСТ1759-70: Вид антикоррозийного покрытия болтов и гаек должен выбираться по ГОСТ9.303-84 в зависимости от условий эксплуатации, определяемых по ГОСТ15150-69 и указываться в рабочих чертежах.

2.12.Предельные отклонения размеров по ГОСТ25346-82: Н14; h4; ±IТ14/2.

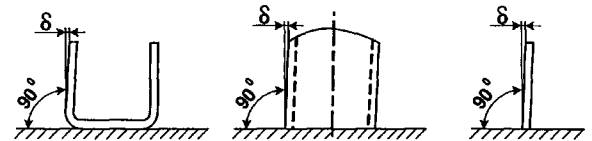

2.13.Отклонение от перпендикулярности d стенок опор относительно основания илиопорной плиты, не более 1 мм на 100 мм высоты - Рис. 1.

Рис.1

2.14.Отклонение от перпендикулярности d плоскости А относительно плоскости Б вкорпусах опор типов КП, КХ должно быть не более 1 мм на 100 мм длины ребра -Рис. 2.

Рис. 2

2.15. На деталях опорпрямоугольной формы, изготовленных из листа или полосовой стали отклонение отперпендикулярности короткой стороны относительно длинной должно быть не более1,5 мм.

2.16. Длядеталей опор, изготовленных штамповкой или вырубкой, допускаются следующиеотклонения геометрической формы и размеров:

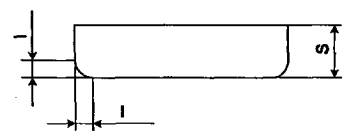

утяжка по контуру 1 не более 0,3S - Рис. 3.

Рис. 3

угол скоса  продольных кромок a не более 3 независимо от 8 - Рис. 4.

Рис. 4

угол скоса a по периметру отверстий не более 3° - Рис. 5.

Рис. 5

отклонение от плоскостностиповерхностей не более 1 мм на 100 мм длины.

2.17. Опорыкорпусные с вырезом для спутника изготавливаются по требованию потребителя.

2.18. Острые кромки деталей опордолжны быть притуплены.

2.19. Наповерхности деталей опор не допускаются пузыри, трещины, накаты, задиры,раковины и брызги металла от сварки и резки.

2.20. Защиту от коррозииназначают в соответствии со СНиП 2.03.11-85, ГОСТ9.401-79 и указывают в рабочих чертежах и заказе изделии.

2.21. Резьбовые части деталейопор должны защищаться от коррозии смазкой «ЦИАТИМ-201» ГОСТ 6267-93 или«ЦИАТИМ-203» ГОСТ8773-75.

3. Комплектность

3.1. Опоры должны поставлятьсякомплектно согласно рабочим чертежам, разработанным в установленном порядке.

3.2. В состав комплекта должнывходить следующие сборочные единицы и детали:

а) корпус в сборе;

б) хомут;

в) крепежные изделия.

В комплект поставки входитпаспорт или сертификат.

3.3. С согласия потребителядопускается поставка отдельных деталей и сборочных единиц опор с их комплектациейна месте сборки и монтажа.

4. Правила приемки

4.1. Опоры должны приниматьсятехническим контролем предприятия партиями. Партией следует считать изделияодной марки, предназначенные для эксплуатации в

одинаковых условиях. Размерпартии определяется заказом потребителя, но не более 200 шт.

4.2. Для контроля качества насоответствие требованиям п.п. 2.7;2.9; 2.10;2.12-2.19отбирают 3 % от общего числа изделий в партии, но не менее 5 шт.

4.3. При получении неудовлетворительныхрезультатов контроля хотя бы по одному из показателей качества, по этомупоказателю проводят повторный контроль на удвоенном числе образцов, отобранныхот той же партии.

4.4. Если при повторной проверкеокажется хотя бы одно изделие не удовлетворяющее требованиям настоящихтехнических условий, то всю партию подвергают поштучной приемке.

4.5. Потребитель имеет правопроизводить контрольную проверку соответствия изделий требованиям техническихусловий, соблюдая при этом приведенный порядок отбора и применяя указанныеметоды контроля.

5. Методы контроля

5.1. Проверка соответствияизделия требованиям конструкторской документации производится путем внешнегоосмотра, измерениями геометрических размеров средствами измерений и сличения срабочими чертежами.

5.2. Проверка наличиясертификатов на материалы и крепежные изделия производится путем ознакомления ссертификатами, применение материалов без сертификатов не допускается.

5.3. Контроль геометрическихразмеров по п.п. 2.7;2.12;2.13;2.14производить универсальным измерительным инструментом.

5.4. Контроль сварных соединенийизделий следует осуществлять внешним осмотром и измерениями по ТИ 25080.00024.

5.5. Контроль качества по п.п. 2.16;2.17;2.19производят внешним осмотром.

5.6. Проверка лакокрасочногопокрытия производится внешним осмотром.

5.7. Проверка комплектности,маркировки и упаковки производится внешним осмотром.

6. Упаковка, маркировка, транспортирование ихранение

6.1. Маркировка, наносимая любымспособом непосредственно на изделие в местах, указанных на чертежах, должнасодержать условное обозначение изделия.

Четкость надписей должнасохраняться в течение гарантийного срока.

6.2. Упаковка деталей сборочныхединиц опор должна соответствовать категории КУ-1 по ГОСТ 23170-78и обеспечивать их сохранность в течение двух лет.

6.3. Детали и сборочные единицыдолжны быть уложены комплектно в деревянные ящики по ГОСТ10198-78.

6.4. Маркировка упаковки - по ГОСТ 14192-77.

6.5. Опоры допускаетсятранспортировать любым видом транспорта.

6.6. Условия хранения сборочныхединиц и деталей опор - 4(Ж2) по ГОСТ15150-69.

6.7. К каждой партии опор долженбыть приложен паспорт, заполненный ОТК предприятия-изготовителя.

7. Гарантия изготовителя

7.1. Изготовитель гарантируетсоответствие опор требованиям настоящих технических условий при соблюдениипотребителем условий эксплуатации и хранения.

7.2. Гарантийный срокэксплуатации - 24 месяца со дня получения изделий потребителем.

Приложение 1

ПЕРЕЧЕНЬ
контрольно-измерительных приборов, необходимых для контроля и испытания

Приложение 2

ПЕРЕЧЕНЬ
документов на которые даны ссылки в настоящих технических условиях

8. Классификация опор

Опоры стальных трубопроводовквалифицируются по конструкции, назначению и применяются в соответствии стаблицей 3

Классификация опор

Таблица 3

8.1. Опоры подвижные и неподвижные трубопроводов(аналог ОСТ36-146-88)

8.1.1. Буквами в шифреисполнения опоры разделены по конструктивным признакам (буква С обозначаетсварной вариант). Первая цифра в шифре исполнения определяет высоту опоры и еёоснования до нижней образующей трубы, вторая цифра - длину основания опоры. Дляопор типа ШП и ВП цифра в обозначениях определяет их длину.

8.1.2. Буква «П» в графе«применяемость» обозначает использование конструкции в качестве подвижнойопоры, буква «Н» - в качестве неподвижной.

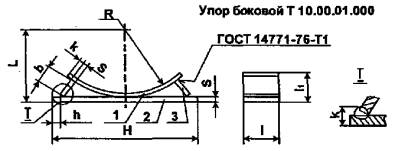

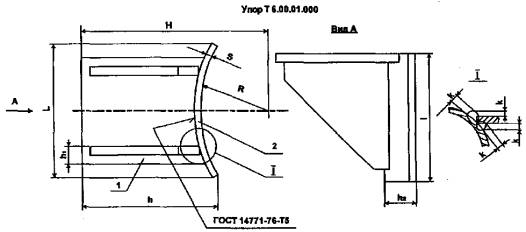

8.1.3. Упоры, показанные наэскизах хомутовых опор, применяются для неподвижных, а также подвижных опортипов КХ, КН для D_н ³ 377 мм.

8.1.4. Опоры типов ТП, ТХ, КП,КХ в зависимости от величины тепловых перемещений трубопровода изготавливаютсяв 3-х исполнениях по длине:

- длиной 170 мм с перемещениемдо 90 мм;

- длиной 340 мм с перемещениемдо 250 мм;

- длиной 680 мм с перемещениемдо 600 мм.

8.1.5. Применением хомутовыхопор рекомендуется при наличии угловых деформаций трубопровода.

8.1.6. Использование в опорахподушек и накладок определяется проектной организацией с учётом размеровтрубопроводов и внешних нагрузок.

8.1.7. Основные параметры иразмеры.

8.1.7.1. Опоры предназначены длякрепления труб из углеродистой и низколегированной стали при строительстветехнологических трубопроводов с наружным диаметром от 18 до 1420 мм,транспортирующих вещества с температурой от 0 до 100° и условным давлением Р_удо 10 МПа при температуре окружающей среды до минус 70°С.

8.1.7.2. Конструкция, размеры,масса и допускаемые расчётные нагрузки опор должны соответствовать указанным начертежах 1-16 и в таблицах 1-16.

8.1.7.3. Величины осевых ибоковых допускаемых расчётных нагрузок заданы при условии отсутствия внешнихизгибающих моментов.

8.1.7.4. Пределы применения опорпо допускаемым нагрузкам для трубопроводов, прокладываемых в сейсмическихрайонах, устанавливает проектная организация.

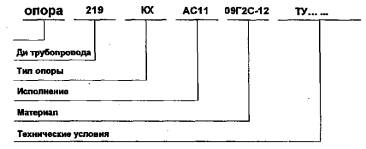

8.1.7.5. Все опоры условнообозначаются по следующей схеме:

8.1.8. Технические требования.

8.1.8.1. Опоры должныизготавливаться в соответствии с требованиями настоящих технических условий порабочим чертежам, утверждённым в установленном порядке.

8.1.8.2. Качество к свойствамматериала и полуфабрикатов для изготовления опор должно быть подтвержденысертификатами заводов-изготовителей этих материалов и полуфабрикатов.

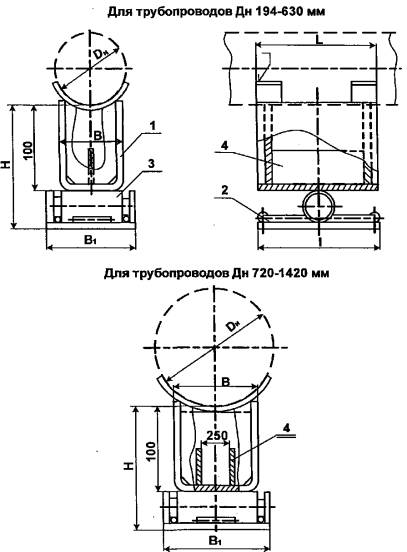

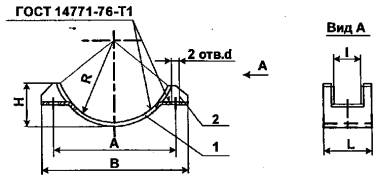

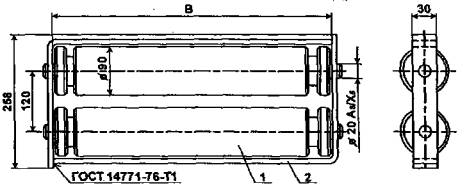

8.2. Опоры подвижныетрубопроводов

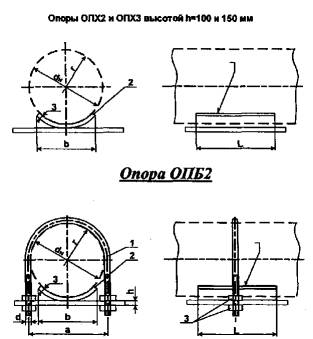

8.2.1. Опоры подвижныетрубопроводов (аналог ГОСТ 14911-82 и ОСТ36-94-83)

8.2.1.1. Буквами в шифреисполнения опоры разделены по конструктивным признакам. Первая цифра в шифреисполнения определяет высоту опоры, вторая цифра - наружный диаметртрубопровода.

8.2.1.2. Буква «П» в графе«применяемость» обозначает использование конструкции в качестве подвижнойопоры.

8.2.1.3. Применением хомутовыхопор ОПБ1 и ОПБ2 рекомендуется при наличии угловых деформаций трубопроводов.

8.2.1.4. Использование в опорахподушек и накладок определяется проектной организацией с учётом размеровтрубопроводов и внешних нагрузок.

8.2.1.5. Конструкция, размеры,масса и допускаемые расчётные нагрузки опор должны соответствовать указанным начертежах 17-20, в таблицах 19-22 и приложении 3.

8.2.1.6. Величины вертикальныхдопустимых расчётных нагрузок, при температурах рабочей среды заданы приусловии отсутствия внешних изгибающих моментов.

8.2.1.7. Пределы применения опорпо допускаемым нагрузкам для трубопроводов, прокладываемых в сейсмическихрайонах, устанавливает проектная организация.

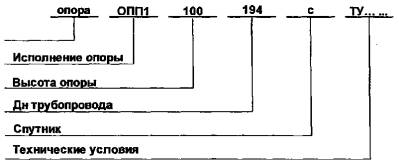

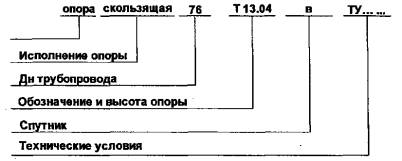

8.2.1.8. Все опоры условнообозначаются по следующей схеме:

8.2.1.9. Технические требования.Опоры должны изготавливаться в соответствии с требованиями настоящихтехнических условий по рабочим чертежам, утверждённым в установленном порядке.

Качество к свойствам материала иполуфабрикатов для изготовления опор должно быть подтверждены сертификатамизаводов-изготовителей этих материалов и полуфабрикатов.

8.2.2. Опоры подвижныетрубопроводов (аналог серия 4.903-10Выпуск 5)

8.2.2.1. Буква «П» в графе«применяемость» обозначает использование конструкции в качестве подвижнойопоры.

8.2.2.2. Применение хомутовыхопор рекомендуется при наличии угловых деформаций трубопроводов.

8.2.2.3. Использование в опорахподушек и накладок определяется проектной организацией с учётом размеровтрубопроводов и внешних нагрузок.

8.2.2.4. Конструкция, размеры,масса и допускаемые расчётные нагрузки опор должны соответствовать указанным начертежах 21-73 и в таблицах 23-73.

8.2.2.5. Величины вертикальныхдопустимых расчётных нагрузок, при температурах рабочей среды заданы приусловии отсутствия внешних изгибающих моментов.

8.2.2.6. Пределы применения опорпо допускаемым нагрузкам для трубопроводов, прокладываемых в сейсмическихрайонах, устанавливает проектная организация.

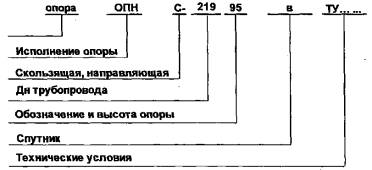

8.2.2.7. Все опоры условнообозначаются по следующей схеме:

8.2.2.8. Технические требования.Опоры должны изготавливаться в соответствии с требованиями настоящихтехнических условий по рабочим чертежам, утверждённым в установленном порядке.

Качество к свойствам материала иполуфабрикатов для изготовления опор должно быть подтверждено сертификатамизаводов-изготовителей этих материалов и полуфабрикатов.

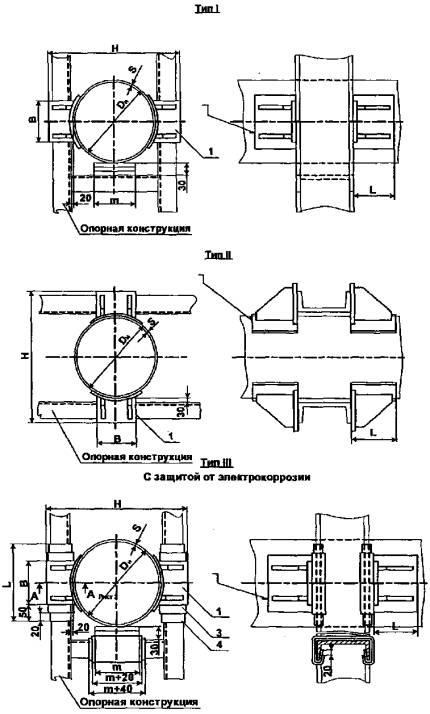

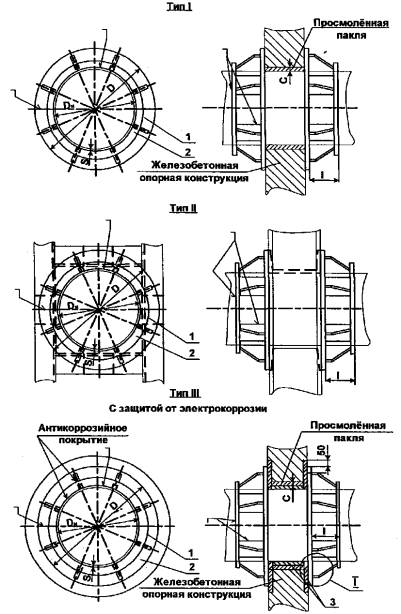

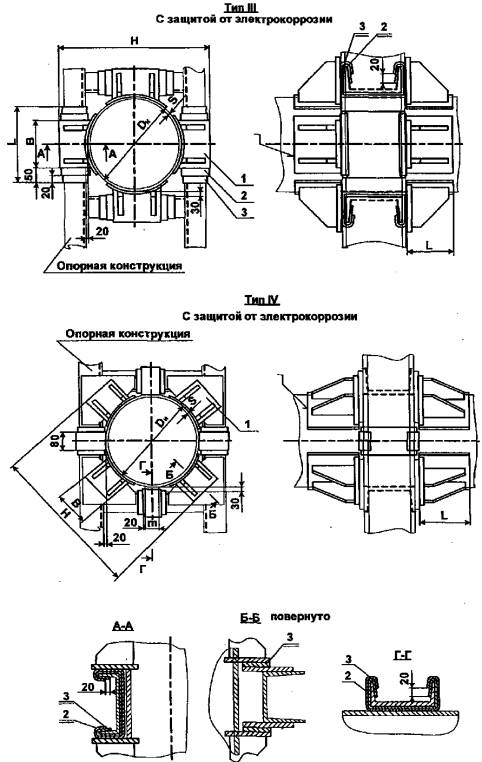

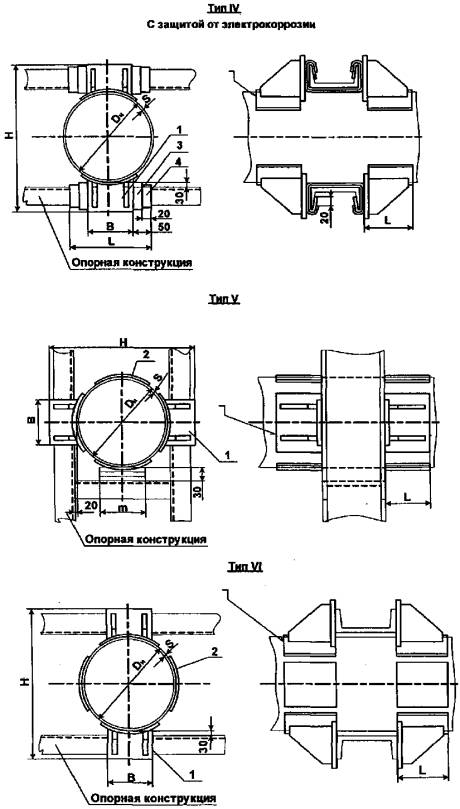

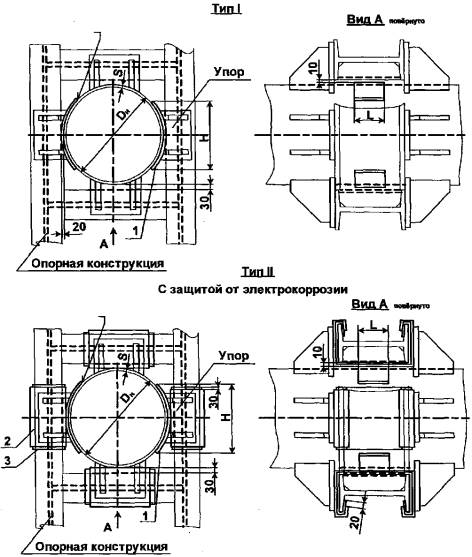

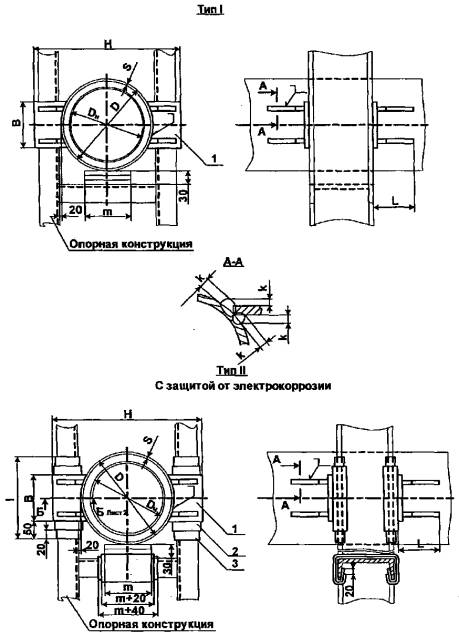

8.3. Опоры неподвижныетрубопроводов

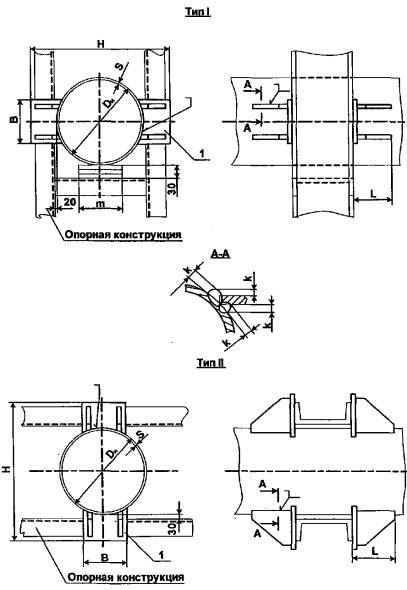

8.3.1. Опоры неподвижныетрубопроводов (аналог серия 4.903-10Выпуск 4)

8.3.1.1. Буква «Н» в графе«применяемость» обозначает использование конструкции в качестве неподвижнойопоры.

8.3.1.2. Применение хомутовыхопор рекомендуется при наличии угловых деформаций трубопроводов.

8.3.1.3. Использование в опорахподушек и накладок определяется проектной организацией с учетом размеровтрубопроводов и внешних нагрузок.

8.3.1.4. Конструкция, размеры,масса и допускаемые расчётные нагрузки опор должны соответствовать указанным начертежах 74-102 и в таблицах 74-102.

8.3.1.5. Величины вертикальныхдопустимых расчетных нагрузок, при температурах рабочей среды заданы приусловии отсутствия внешних изгибающих моментов.

8.3.1.6. Пределы применения опорпо допускаемым нагрузкам для трубопроводов, прокладываемых в сейсмическихрайонах, устанавливает проектная организация.

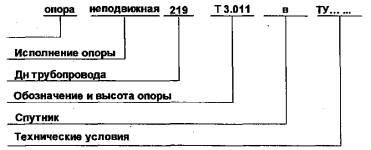

8.3.1.7. Все опоры условно обозначаютсяпо следующей схеме:

8.3.1.8. Технические требования.Опоры должны изготавливаться в соответствии с требованиями настоящихтехнических условий по рабочим чертежам, утверждённым в установленном порядке.

Качество к свойствам материала иполуфабрикатов для изготовления опор должно быть подтверждено сертификатамизаводов-изготовителей этих материалов и полуфабрикатов.

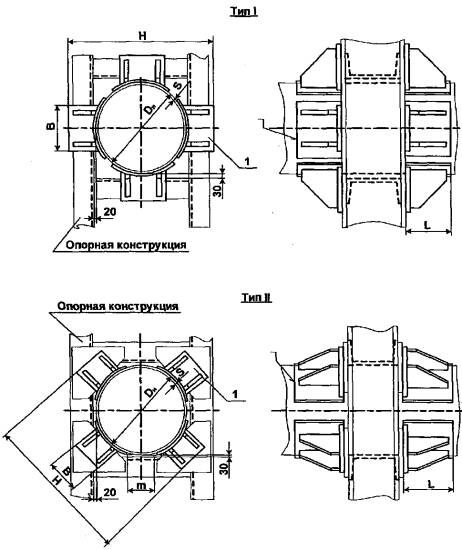

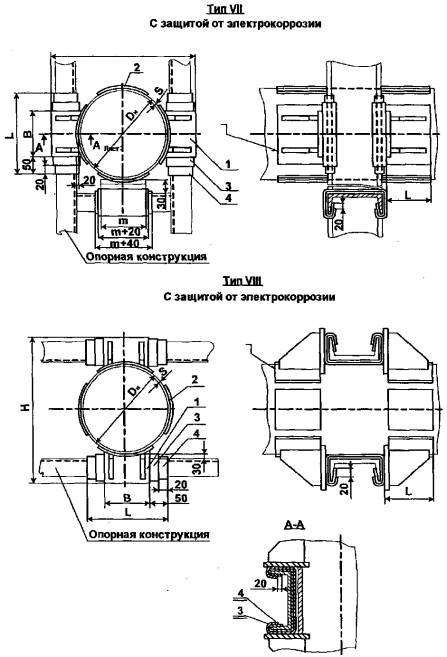

8.3.2. Опоры неподвижные трубопроводов (аналогмашиностроительные нормали МН4008-62, МН4010-62 и МН 4016-62)

8.3.2.1. Буква «Н» в графе«применяемость» обозначает использование конструкции в качестве неподвижнойопоры.

8.3.2.2. Применение хомутовыхопор рекомендуется при наличии угловых деформаций трубопроводов.

8.3.2.3. Использование в опорахподушек и накладок определяется проектной организацией с учётом размеровтрубопроводов и внешних нагрузок.

8.3.2.4. Конструкция, размеры,масса и допускаемые расчётные нагрузки опор должны соответствовать указанным начертежах 21-73 и в таблицах 23-73.

8.3.2.5. Величины вертикальныхдопустимых расчётных нагрузок, при температурах рабочей среды заданы приусловии отсутствия внешних изгибающих моментов.

8.3.2.6. Пределы применения опорпо допускаемым нагрузкам для трубопроводов, прокладываемых в сейсмическихрайонах, устанавливает проектная организация.

8.3.2.7. Все опоры условнообозначаются по следующей схеме:

8.3.2.8. Технические требования.Опоры должны изготавливаться в соответствии с требованиями настоящихтехнических условий по рабочим чертежам, утверждённым в установленном порядке.

Качество к свойствам материала иполуфабрикатов для изготовления опор должно быть подтверждено сертификатамизаводов-изготовителей этих материалов и полуфабрикатов.

9.1. ОПОРЫ ТРУБОПРОВОДОВ (ПОДВИЖНЫЕ И НЕПОДВИЖНЫЕ)
(аналог ОСТ36-146-88 )

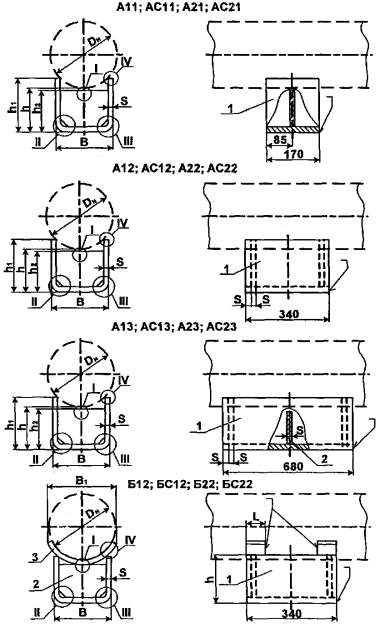

ОПОРЫ ТАВРОВЫЕ ПРИВАРНЫЕ - тип ТП

Сварные монтажные швы по ГОСТ5264-80
1 - тавр, изготовленный из двутавра по ГОСТ 8339-72; 2 - сварной тавр; 3 -ребро
Чертёж 1.



Таблица 4

Размеры, мм

Примечание: Значения hдля опор, изготовленных путём разрезки двутавров, уменьшить на половину шириныреза, но не более, чем на 4 мм.

Пример условного обозначения опорытипа ТП исполнения А11 из стали ВСт3пс для трубопровода Д_н = 76 мм

ОПОРА 76-ТП-А11-ВСт3пс-ТУ......

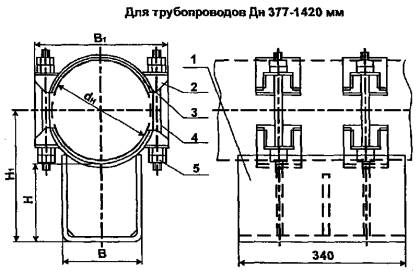

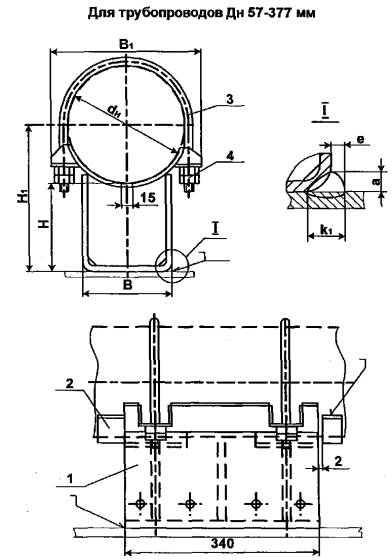

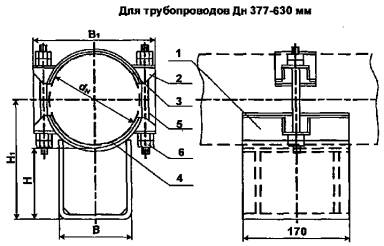

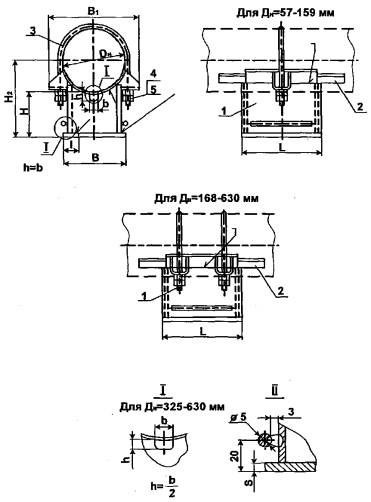

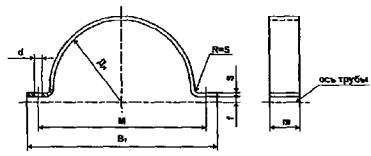

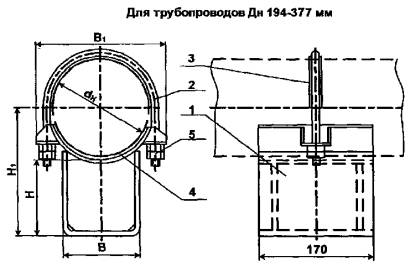

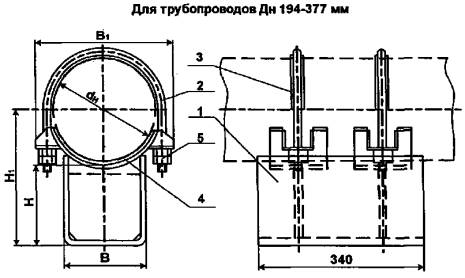

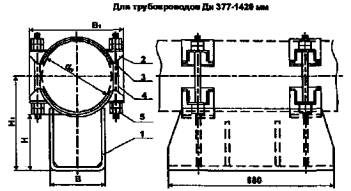

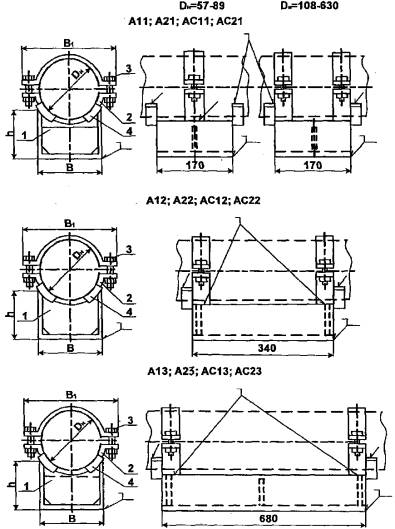

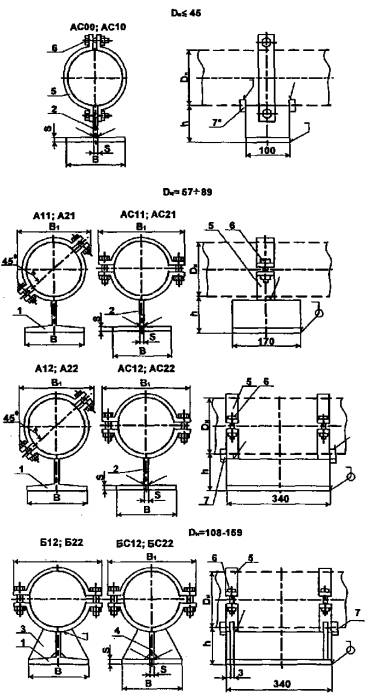

ОПОРЫ ТАВРОВЫЕ ХОМУТОВЫЕ - тип ТХ

Сварные монтажные швы по ГОСТ5264-80
1,2,3,4 - Опоры типа ТП соответственно тех же исполнений (см. черт. 1 табл. 4);5 - полухомут (черт. 15 табл. 17); 6 - болт по ГОСТ7798-70 с гайкой по ГОСТ5915-70)
Чертёж 2.

Таблица 5

Размеры, мм

Примечания: В графе «В₁»в знаменателе дроби указан размер для исполнений опор с креплением полухомутовпод углом.

Значения массы опор приведеныбез учёта массы упоров.

Для опор с креплениямиполухомутов под углом в обозначении исполнения после цифр добавляется «У»

Пример условного обозначенияопоры типа ТХ исп. АСП из стали 09Г2С для трубопровода Д_н = 89 мм;

ОПОРА 89-ТХ-АС12-09Г2С-ТУ......

То же с креплениями полухомутовпод углом:

ОПОРА 89-ТХ-АС12У-09Г2С-ТУ......

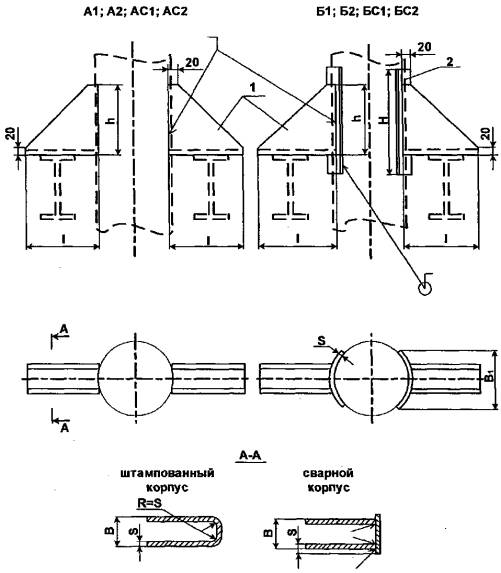

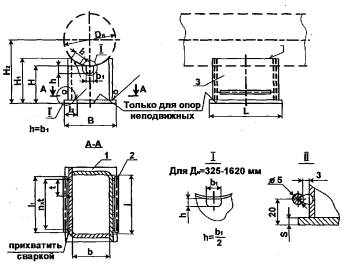

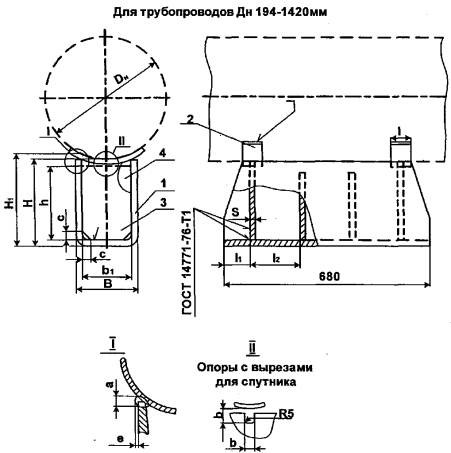

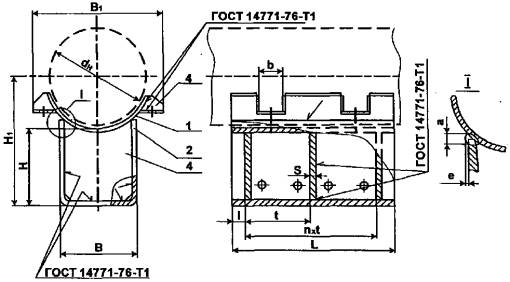

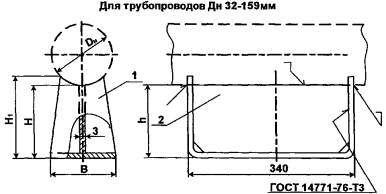

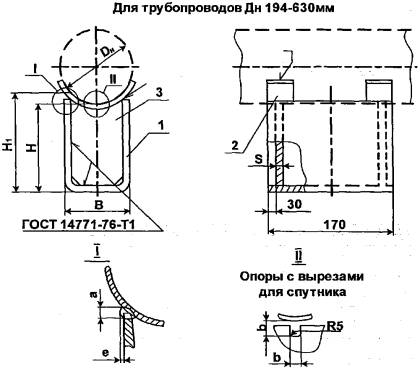

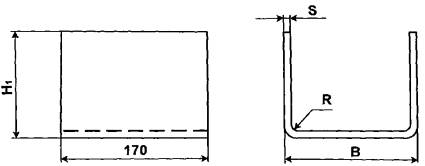

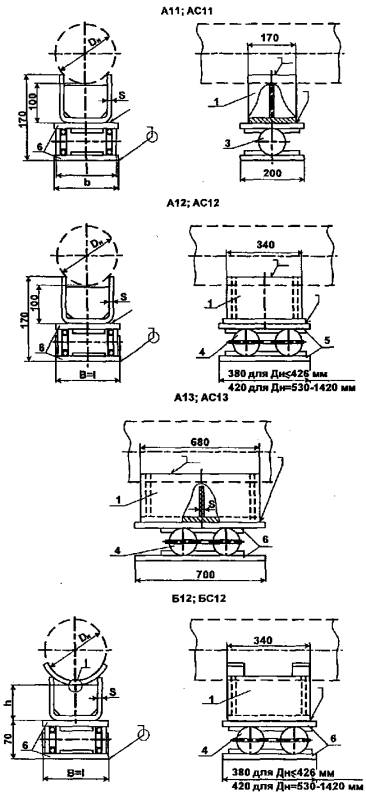

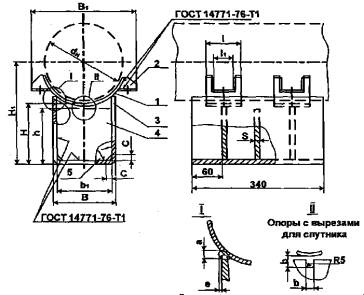

ОПОРЫ КОРПУСНЫЕ ПРИВАРНЫЕ - тип КП

Сварные монтажные швы по ГОСТ5264-80

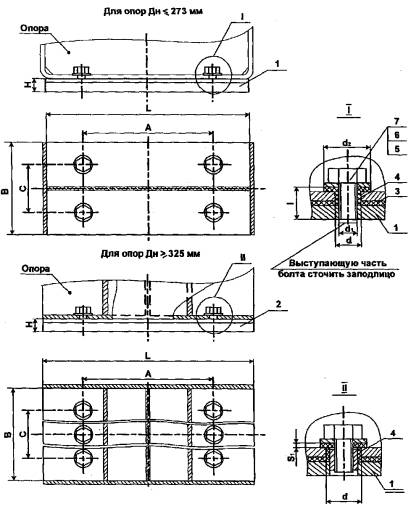

1 - корпус; 2 - ребро; 3 - подушка

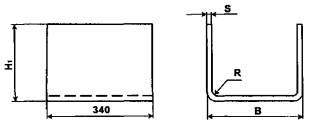

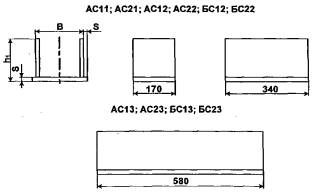

Остальные размеры корпусов опор Б12, Б22, Б13, Б23, БС12, БС22, БС13, БС23 также, как и у опор А12, А22, А13, А23, АС12, АС22, АС13, АС23 соответственно.
Корпуса могут быть сварного варианта (черт.4, табл.6)
Чертёж 3

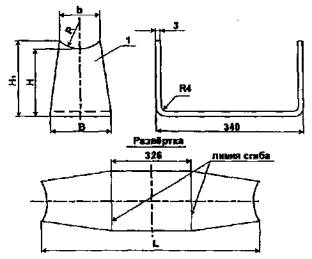

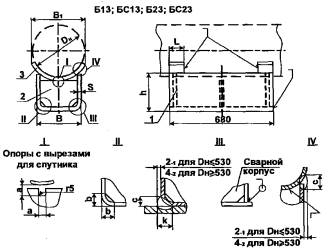

СВАРНЫЕ КОРПУСА ОПОР

Чертёж 4

Таблица 6

Размеры, мм

Примечание:

1. Допускаетсявыполнить вырез под спутник с другими размерами.

2. Для опор свырезом для спутника в обозначении исполнения после цифр добавляется «в».

3.Значения массы опор со сварными корпусами на 3 % выше указанных в таблице.

Пример условного обозначенияопоры типа КП исполнения А21 из стали марки ВСт3пс для трубопровода Д_н =630 мм:

ОПОРА 630-КП-А21-ВСт3пс-ТУ......

То же со сварным корпусом ивырезом для спутника:

ОПОРА 630-КП-АС21в-ВСт3пс-ТУ......

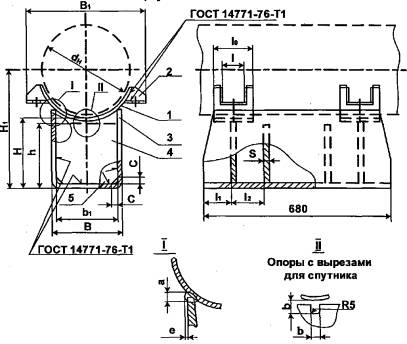

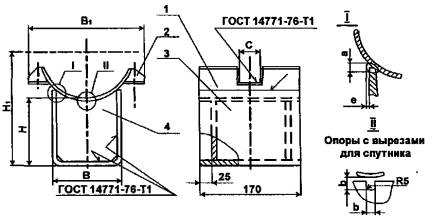

ОПОРЫ КОРПУСНЫЕ ХОМУТОВЫЕ - шип КХ

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей, варить сплошным швом (см.черт. 3 вид IV, табл. 6)
1 - опора типа КП соответственно того оке исполнения (черт. 3, 4, табл. 6); 2 - полухомут (черт. 15. табл. 17); 3-болт по ГОСТ7798-70 с гайкой по ГОСТ5915-70; 4 - упор (черт. 3, 4 табл. 18)

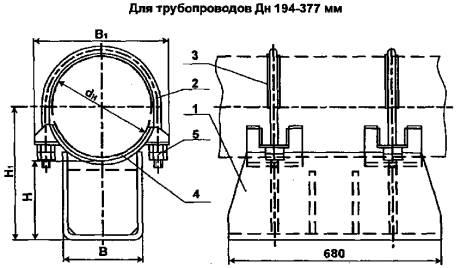

Чертёж 5

Таблица 7

Размеры, мм

Примечание:

1. Значениямассы опор со сварными корпусами на 3 % выше указанных в таблице 5.

2.Значения массы опор приведены без учёта массы упоров.

Пример условного обозначенияопоры типа КХ исполнения А13 из стали ВСт3пс для трубопровода Д_н =219 мм:

Опора 219-КХ-А13-ВСт3пс-ТУ......

То же со сварным корпусом ивырезом для спутника:

Опора 219-КХ-АС13в-ВСтп3пс-ТУ......

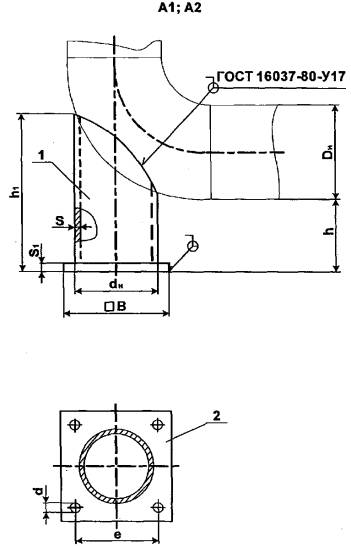

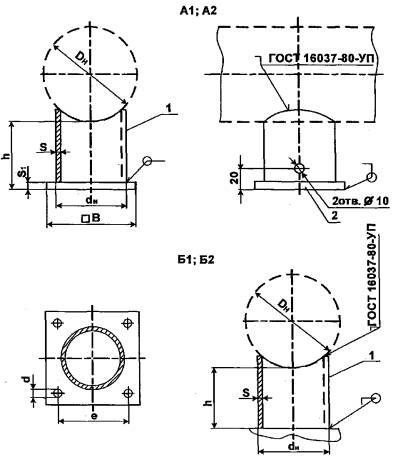

ОПОРЫ ТРУБЧАТЫЕ - тип ТР

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Патрубок; 2 - плита.
Чертёж 6

Таблица 8

Размеры, мм

Примечание:

Дляопор с отверстиями в плите в обозначении исполнения после цифр добавляется «О».

Пример условного обозначенияопоры типа ТР исполнения А1 из стали 20 для трубопровода Д_н = 219мм:

Опора 219-ТР-А1-20-ТУ......

То же с отверстиями в плите:

Опора 219-ТР-А10-20-ТУ......

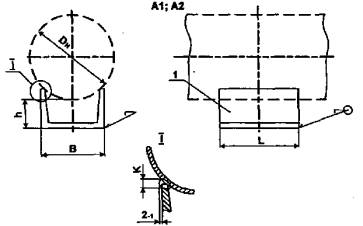

ОПОРЫ ШВЕЛЛЕРНЫЕ ПРИВАРНЫЕ - тип ШП

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Швеллер по ГОСТ 8240-89.
Чертёж 7.

Таблица 9

Размеры, мм

Пример условногообозначения опоры типа ШП исполнения А2 из стали ВСт3пс для трубопровода Д_н= 273 мм:

Опора 273-ШП-А2-ВСт3пс-ТУ......

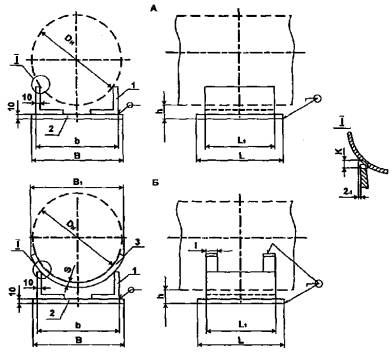

ОПОРЫ УГОЛЬНЫЕ ПРИВАРНЫЕ - тип УП

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей,
1 - Уголок 125´125´10по ГОСТ 8509-93,2 - плита, 3 - подушка
Чертёж 8.

Таблица 10

Размеры, мм

Пример условного обозначенияопоры типа УП исполнения А из стали ВСт3пс для трубопровода Д_н =1220 мм:

Опора 1220-Ж-А-ВСт3пс-ТУ......

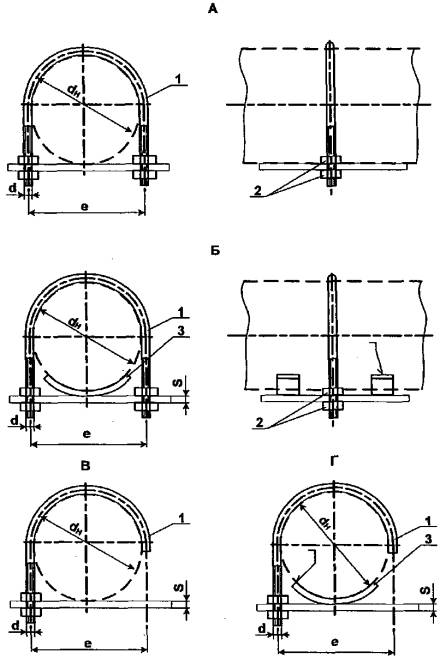

ОПОРЫ ХОМУТОВЫЕ БЕСКОРПУСНЫЕ - шип ХБ

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Хомут (черт.10, табл.12), 2 - гайка по ГОСТ5915-70, 3 - подушка (черт. 16,табл.18)
Чертёж 9

Таблица 11

Размеры, мм

Примечание:

1. Значениямассы опор приведены без учёта массы подушек.

2.Для опор исполнения Г усилие Р_z уменьшить соответственно в 2раза.

Пример условного обозначенияопоры типа ХБ исполнения А из стали ВСт3пс для трубопровода Д_н = 530мм:

Опора 530-ХБ-А-ВСт3пс-ТУ......

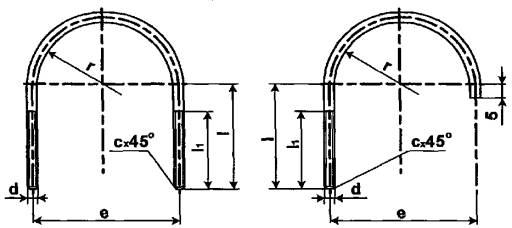

ХОМУТ

Чертёж 10

Таблица 12

Размеры, мм

ОПОРЫ ТРУБЧАТЫЕ КРУТОИЗОГНУТЫХ ОТВОДОВ - тип ТО

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Патрубок, 2 - Плита
Чертёж 11

Таблица 13

Размеры, мм

Примечание:

Дляопор с отверстиями в плите в обозначении исполнения после цифр добавляется «О».

Пример условного обозначенияопоры типа ТО исполнения А1 из стали 20 для трубопровода Д_н = 219мм:

Опора 219-ТО-А1-20-ТУ......

То же с отверстиями в плите:

Опора 219-ТО-А10-20-ТУ......

ОПОРЫ ВЕРТИКАЛЬНЫХ ТРУБОПРОВОДОВ - тип ВП

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей,
1 - Корпус штампованный или сварной, 2 - Накладка
Чертёж 12

Таблица 14

Размеры, мм

Примечание:

* Исполнениетолько для Д_н = 219 мм.

Значениямассы опор со сварными корпусами на 3% выше указанных в таблице.

Пример условного обозначенияопоры типа ВП исполнения Б2 из стали 09Г2С для трубопровода Д_н = 325мм:

Опора 325-ВП-Б2-09Г2С-ТУ......

То же со сварным корпусом:

Опора 325-ВП-БС2-09Г2С-ТУ......

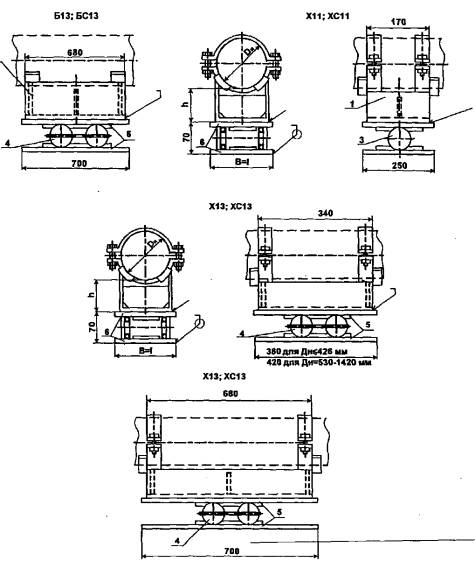

ОПОРЫ КАТКОВЫЕ НАПРАВЛЯЮЩИЕ - тип КН

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1, 2 - Опоры соответственно типов КП так же исполнений (черт. 3, 4, табл. 6); *КХ тех же цифровых исполнений (черт.5, табл. 7);3 - каток из блока типа БлОК по ГОСТ 14097-77; 4 - катки с угольником из блокатипа БлДК по ГОСТ 14097-77; 5 - опорная плита из блока типа БлДК по ГОСТ14097-77; 6 - опорная плита (черт. 14, табл.16)
Чертёж 13

Таблица 15

Размеры, мм

Примечание:

Допустимаявертикальная нагрузка Q_y = 1,5 кН на 1 см, контактакаждого катка с опорной плитой.

Пример условного обозначенияопоры типа КН исполнения Б13 из стали ВСт3пс для трубопровода Д_н =219 мм:

Опора 219-КН-Б13-ВСт3пс-ТУ.....

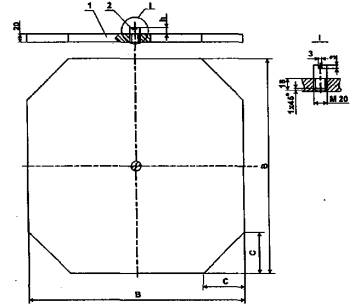

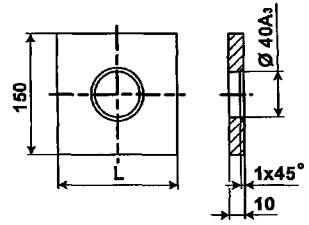

Опорная плита

Чертёж 14

Таблица 16

Размеры, мм

Полухомут

Чертёж 15

Таблица 17

Размеры, мм

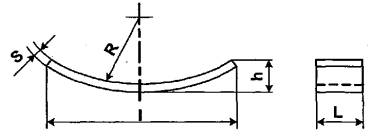

Подушка

Чертёж 16

Таблица 18

Размеры, мм

9.2. ОПОРЫ ПОДВИЖНЫЕ ТРУБОПРОВОДОВ

9.2.1. Опоры подвижные трубопроводов (аналог ГОСТ14911-82 и ОСТ 36-94-83 )

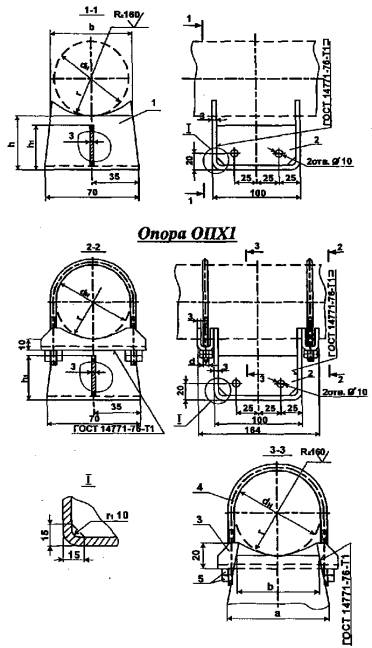

Опора OПП1

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - корпус; 2 - ребро; 3 - проушина; 4 - хомут; 5 - гайка по ГОСТ5915-70.
Чертёж 17

Таблица 19

Размеры опор ОПП1 и ОПХ1, мм

Примечание. Размер h₁ дан для двух значений h: вчислителе для h = 70 мм и в знаменателе для h =100 мм.

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - корпус; 2 - ребро
Чертёж 18

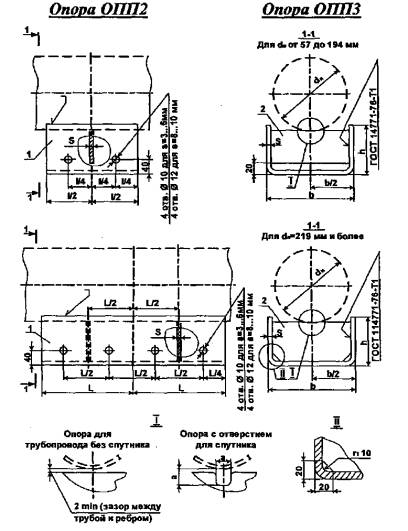

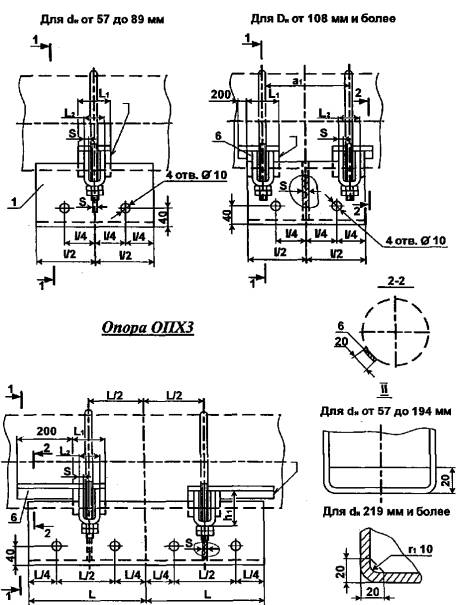

Опора ОПХ2

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей, 1 - корпус; 2 - ребро; 3 -проушина; 4 - хомут; 5 - гайка по ГОСТ5915-70; 6 - упор для d_н = 377 мми более; 7-подушка
Чертёж 19, лист 1

Таблица 20

Размеры опор ОПП2 и ОПП3 высотой h = 100 и 150 мм

Чертёж 19, лист 2

Таблица 21

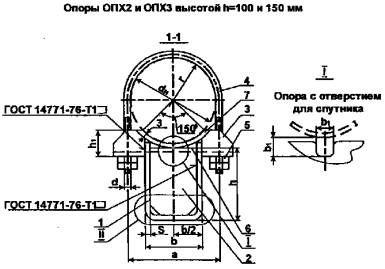

Размеры опор ОПХ2 и ОПХ3 высотой h =100 и 150 мм

Опора ОПБ1

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1- Хомут; 2 - подушка; 3 - гайка по ГОСТ5915-70
Чертёж 20

Таблица 22

Размеры опор ОПБ1 и ОПБ2, мм

Марка опоры должнасостоять из условного наименования (ОП), типа опоры, высоты опоры (h), наружного диаметра трубопровода (d_н), указания о наличии спутника (с) и обозначения настоящего ТУ.

Пример условного обозначениямарки опоры типа П2, высотой Н = 100мм, для стального трубопровода с наружным диаметром d_н = 194 мм, соспутником:

ОПП2-100.194 с ТУ-04698606-001-04

То же, без спутника:

ОПП2-100.194 ТУ-04698606-001-04

То же, типа Б2, для стальноготрубопровода с наружным диаметром d_н = 194 мм:

ОПБ2-194 ТУ-04698606-001-04

Марки опор, масса и расчётныемаксимальные вертикальные нагрузки на опоры указаны в справочном приложении.

ПРИЛОЖЕНИЕ 3
Справочное

Масса опор и расчётные максимальные вертикальныенагрузки на опоры

9.2.2. Опоры подвижные трубопроводов (аналог серия 4.903-10 выпуск 5)

Опора скользящая Т13.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Скоба (черт. 22, табл. 24); 2 - Ребро (черт. 23, табл. 25)
Чертёж 21

Таблица 23

Размеры, мм

Пример условногообозначения скользящей опоры для трубопровода Д_н = 76 мм, Н = 100 мм:

Опора скользящая 76-Т 13.04-ТУ......

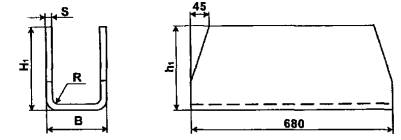

Скоба Т 13.01.00.001

Чертёж 22

Таблица 24

Размеры, мм

Ребро Т 13.01.00.002

Чертёж 23

Таблица 25

Размеры, мм

Опора скользящая Т 13.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Скоба (черт. 25, табл. 27); 2 - Подушка (Т 14.00.00.002 - черт. 31, табл. 33); 3 - Ребро (Т 14.00.00.003 - черт. 32, табл. 34)
Чертёж 24

Таблица 26

Размеры, мм

Примечание:

1 .Допускаетсявыполнить вырез под спутник с другими размерами.

2.Для опор с вырезом для спутника в обозначении исполнения после цифр добавляется«в».

Пример условного обозначенияскользящей опоры для трубопровода Д_н = 325 мм, Н = 100 мм:

Опора скользящая 325-Т13.22-ТУ......

Пример условного обозначенияскользящей опоры для трубопровода Д_н= 325 мм, Н = 100 мм соспутником:

Опора скользящая 325-Т13.22в-ТУ......

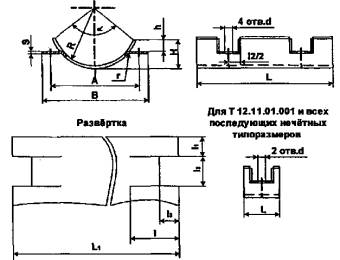

Скоба Т 13.13.00.001

Чертёж 25

Таблица 27

Размеры, мм

Опора скользящая Т14.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Скоба (черт. 27, табл. 29); 2 - Ребро (черт. 28, табл. 30)
Чертёж 26

Таблица 28

Размеры, мм

Пример условного обозначения скользящей опоры длятрубопровода Д_н = 76 мм, Н=  100 мм:

Опора скользящая 76-Т 14.04-ТУ......

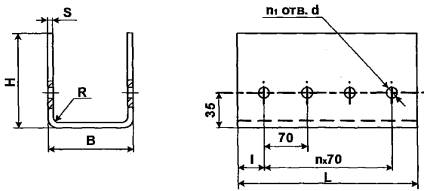

Скоба Т 14.01.00.001

Чертёж 27

Таблица 29

Размеры, мм

Ребро Т 14.01.00.002

Чертёж 28

Таблица 30

Размеры, мм

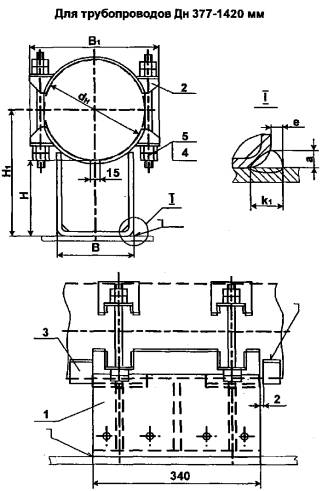

Опора скользящая Т 14.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1- Скоба (Т14.00.00.001 - черт.30, табл. 32); 2 - Подушка (Т14.00.00.002 -черт. 31, табл. 33); 3 - Ребро (Т 14.00.00.003 - черт. 32, табл. 34); 4- Ребро (Т14.00.00.004 - черт. 33,табл. 35)
Чертёж 29

Таблица 31

Размеры, мм

Примечание:

1. Допускаетсявыполнить вырез под спутник с другими размерами.

2.Для опор с вырезом для спутника в обозначении исполнения после цифр добавляется«в».

Пример условного обозначенияскользящей опоры для трубопровода Д_н = 1220 мм, Н = 100 мм:

Опора скользящая 1220-Т 14.52-ТУ......

Пример условного обозначенияскользящей опоры для трубопровода Д_н = 1220 мм, Н = 100 мм соспутником:

Опора скользящая 1220-Т 14.52в-ТУ......

Скоба Т 14.13.00.001

Чертёж 30

Таблица 32

Размеры, мм

Подушка Т 14.13.00.002

Чертёж 31

Таблица 33

Размеры, мм

Ребро Т 14.13.00.003

Чертёж 32

Таблица 34

Размеры, мм

Ребро Т 14.13.00.004

Чертёж 33

Таблица 35

Размеры, мм

Опора скользящая Т 15.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Скоба (Т 15.00.00.001 - черт. 35, табл. 37); 2 - Подушка (Т 14.00.00.002 -черт. 31, табл. 33); 3 - Ребро (Т 14.00.00.003 - черт. 32, табл. 34); 4- Ребро (Т14.00.00.004 - черт. 33,табл. 35)
Чертёж 34

Таблица 36

Размеры, мм

Примечание:

1. Допускаетсявыполнить вырез под спутник с другими размерами.

2.Для опор с вырезом для спутникав обозначении исполнения после цифр добавляется «в».

Пример условного обозначенияскользящей опоры для трубопровода Д_н = 194 мм, Н=  100 мм:

Опора скользящая 194-Т 15.01-ТУ......

Пример условного обозначенияскользящей опоры для трубопровода Д_н = 194 мм, Н=  100 мм со спутником:

Опора скользящая 194-Т 15.01в-ТУ......

Скоба Т 15.00.001

Чертёж 35

Таблица 37

 Размеры, мм

Опора скользящая диэлектрическая Т16.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Корпус (Т 16.00.01.000 - черт. 38,табл. 40); 2 - Хомут (Т 17.00.00.001 -черт. 45, табл. 47); 3 - Прокладка; 4 - Прокладка; 5 - Гайка по ГОСТ5915-70
Чертёж 36

Таблица 38

Размеры, мм

Пример условногообозначения скользящей диэлектрической опоры для трубопровода Д_н = 194 мм, Н = 100 мм:

Опора диэлектрическая 194-T 16.01-ТУ......

Корпус Т 16.00.01.000

Катет - по наименьшей толщине свариваемых деталей.
1 - Подушка (Т 17.00.01.001 - черт. 43,табл. 45); 2 - Ребро (T 17.00.01.002 - черт. 44, табл. 46); 3 - Скоба (Т 13.00.00.001 - черт. 25, табл. 27); 4- Ребро (Т 14.13.00.003 - черт. 32,табл. 34)
Чертёж 37

Таблица 39

Размеры, мм

Опора скользящая диэлектрическая Т 16.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Корпус (Т 16.00.01.000 - черт. 38, табл. 40); 2 - Бугель (Т 17.00.02.000 -черт. 42, табл. 44); 3 - Прокладка; 4 - Прокладка; 5 - Шпилька по ГОСТ11769-76; 6 - Гайка по ГОСТ5915-70
Чертёж 38

Таблица 40

Размеры, мм

Пример условногообозначения скользящей диэлектрической опоры для трубопровода Д_н= 377 мм, Н = 150 мм:

Опора диэлектрическая 377-Т 16.17-ТУ......

Опора скользящая диэлектрическая Т 17.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Корпус (Т 17.00.01.000 - черт. 41,табл. 43); 2 - Хомут (Т 17.00.00.001 -черт. 45, табл. 47); 3 - Прокладка; 4 - Прокладка; 5 - Гайка по ГОСТ 5915-70
Чертеж 39

Таблица 41

Размеры, мм

Пример условногообозначения скользящей диэлектрической опоры для трубопровода Д_н= 273 мм, Н = 200 мм:

Опора диэлектрическая 273-Т 17.09-ТУ......

Опора скользящая диэлектрическая Т 17.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Корпус (Т 17.00.01.000 - черт. 41, табл. 43); 2 - Бугель (Т 17.00.02.000 -черт. 42, табл. 44); 3 - Прокладка; 4 - Шпилька по ГОСТ 11769-76; 5 -Гайка по ГОСТ5915-70
Чертёж 40

Таблица 42

Размеры, мм

Пример условногообозначения скользящей диэлектрической опоры для трубопровода Д_н= 377 мм, Н = 100 мм:

Опора диэлектрическая377-Т 17.16-ТУ......

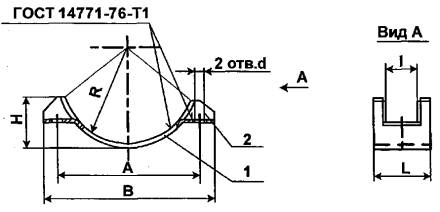

Корпус Т 17.00.01.000

Катет - по наименьшей толщине свариваемых деталей.
1 - Подушка (Т 17.00.01.001 - черт. 43,табл. 45); 2 - Ребро (Т 17.00.01.002 -черт. 44, табл. 46); 3 - Скоба (Т 14.00.00.001 - черт. 31, табл. 33); 4- Ребро (Т 14.13.00.004 - черт. 33,табл. 35)
Чертёж 41

Таблица 43

Размеры, мм

Бугель Т 17.00.02.000

Катет - по наименьшей толщине свариваемых деталей.
1 - Подушка ( Т 17.00.01.001 - черт. 43,табл. 45); 2 - Ребро (Т 17.00.01.002 -черт. 44, табл. 46);
Чертёж 42

Таблица 44

Размеры, мм

Подушка Т 17.00.01.001

Чертёж 43

Таблица 45

Размеры, мм

Ребро Т 17.00.02.000

Чертёж 44

Таблица 46

Размеры, мм

Хомут Т 17.00.00.001

Чертёж 45

Таблица 47

Размеры, мм

Опора скользящая диэлектрическая Т 18.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Корпус (Т 18.00.01.000 - черт. 47, табл. 49); 2 - Хомут (Т 17.00.00.001 -черт. 45, табл. 47); 3 - Прокладка; 4 - Прокладка; 5 - Гайка по ГОСТ5915-70
Чертёж 46

Таблица 48

Размеры, мм

Пример условногообозначения скользящей диэлектрической опоры для трубопровода Д_н = 273 мм, Н = 200 мм:

Опора диэлектрическая 273-Т 18.09-ТУ......

Корпус Т 18.00.01.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Подушка (Т 17.00.01.001 - черт. 43,табл. 45); 2 - Ребро (Т 17.00.01.002 -черт. 44, табл. 46); 3 - Скоба (Т 15.00.00.001 - черт. 35, табл. 37); 4- Ребро (Т 14.00.00.003 - черт. 32,табл. 34); 5 - Ребро ( Т 14.00.00.003- черт. 33, табл. 35);
Чертёж 47

Таблица 49

Размеры, мм

Опора скользящая диэлектрическая Т 18.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Корпус (Т 18.00.01.000 - черт. 47, табл. 49); 2 - Бугель (Т 17.00.02.000 -черт. 42, табл. 44); 3 - Прокладка; 4 - Шпилька по ГОСТ 11769-76; 5 -Гайка по ГОСТ5915-70
Чертёж 48

Таблица 50

Размеры, мм

Пример условного обозначения скользящей диэлектрической опоры длятрубопровода Д_н = 377 мм, Н= 200 мм:

Опорадиэлектрическая 273-Т18.18-ТУ......

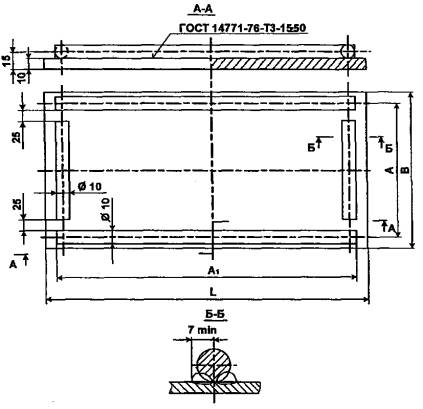

Плита опорная с диэлектрической прокладкой Т 43.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Плита опорная для опор Д_н£ 273 мм (Т43.00.01.000 - черт. 50, табл. 52); 2 - Плита опорная для опор Д_н ³325 мм (Т 43.00.02.000 - черт. 51,табл. 53) ; 3 - Прокладка; 4 - Втулка(Т 43.00.00.001 - черт. 52, табл. 54); 5 - Шайба (Т 43.00.00.002 - черт. 53, табл. 55); 6 - Болт по ГОСТ7798-70; 7 - Шайба по ГОСТ11371-78; 8 - Шайба по ГОСТ6958-78;
Чертёж 49

Таблица 51

Размеры, мм

Пример условногообозначения плиты диэлектрической для опоры типа Т 13.07

Плита диэлектрическая Т 43.05-ТУ......

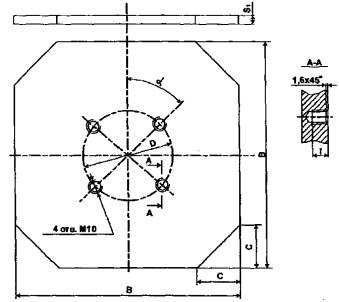

Плита опорная Т 43.00.01.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Плита
Чертёж 50

Таблица 52

Размеры, мм

Плита опорная Т 43.00.02.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Плита; 2 - Бобышка
Чертёж 51

Таблица 53

Размеры, мм

Втулка Т 43.00.00.001

Паронит ГОСТ 481-71

Чертёж 52

Таблица 54

Размеры, мм

Шайба Т 43.00.00.002

Паронит ГОСТ 481-71

Чертёж 53

Таблица 55

Размеры, мм

Опора однокатковая Т 19.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Опора (Т 13.00.00.000 - черт. 24,табл. 26, Т 14.00.00.000 - черт. 29, табл. 31); 2 - Плита опорная (Т 19.00.01.000 - черт. 56, табл. 58); 3 - Каток (Т 19.00.00.001 - черт. 55, табл. 57); 4- Ребро
Чертеж 54

Таблица 56

Размеры, мм

Пример условногообозначения однокатковой опоры для трубопровода Д_н = 219 мм и наибольшим перемещением 180 мм

Опора однокатковая 219-Т 19.03-ТУ......

Каток Т 19.00.00.001

Чертёж 55

Таблица 57

Размеры, мм

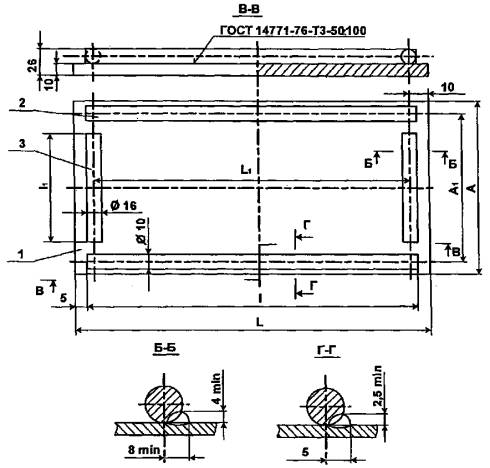

Опорная плита Т 19.00.01.000

Катет - по наименьшей толщине свариваемых деталей.
1 - Основание; 2 - Направляющая; 3 - Упор
Чертёж 56

Таблица 58

Размеры, мм

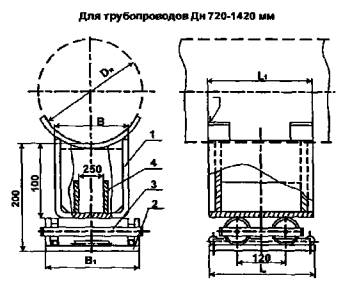

Опора двухкатковая Т 20.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Опора (Т 14.00.00.000 - черт. 29,табл. 31, Т 15.00.00.000 - черт. 34, табл. 36); 2 - Плита опорная (Т 20.00.01.000 - черт. 58, табл.60); 3 - Обойма (Т 20.00.02.000 - черт. 59,табл. 61); 4 - Ребро
Чертёж 57

Таблица 59

Размеры, мм

Примечание: *Допускается увеличение нагрузки до 50 т при условииобеспечения необходимой прочности несущих строительных конструкций.

Пример условного обозначения двухкатковой опоры для трубопровода Д_н= 720 мм и наибольшим перемещением 200 мм

Опора однокатковая 720-Т 20.01-ТУ......

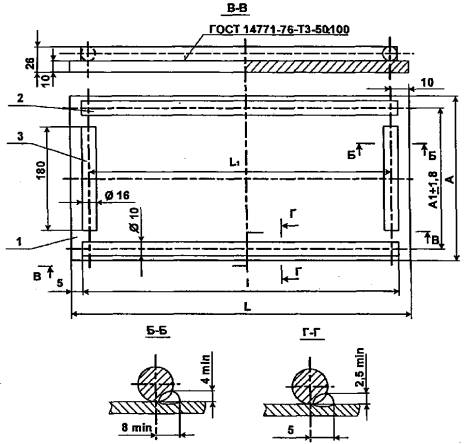

Опорная плита Т 20.00.01.000

Катет - по наименьшей толщине свариваемых деталей.
1 - Основание; 2 - Направляющая ; 3 - Упор
Чертёж 58

Таблица 60

Размеры, мм

Обойма Т 20.00.02.000

Катет - по наименьшей толщине свариваемых деталей.
1 - Каток (Т 20.00.02.001 - черт. 60, табл. 62); 2 - Угольник (Т 20.00.02.002 -черт. 61, табл. 63)
Чертёж 59

Таблица 61

Размеры, мм

Каток Т 20.00.02.001

Чертёж 60

Таблица 62

Размеры, мм

Угольник Т 20.00.02.002

Чертёж 61

Таблица 63

Размеры, мм

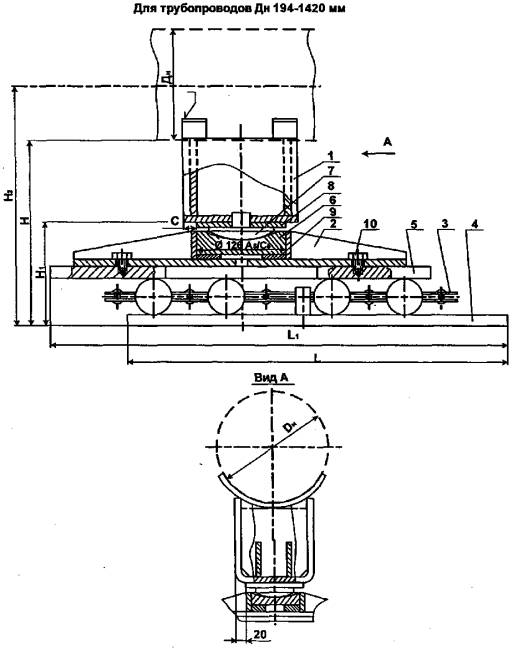

Опора шариковая Т 21.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Опора (Т 13.00.00.000 - черт. 24,табл. 26, Т 14.00.00.000 - черт. 29, табл. 31); 2 - Каретка ( Т 21.00.01.000-черт. 63, табл. 65) ;3 - Сепаратор (Т 21.00.02.000 - черт. 65,табл. 67); 4 - Основание (Т21.00.03.000 - черт. 68, табл. 70); 5 - Плита (Т 21.00.00.001 - черт. 69, табл. 71); 6 - Подпятник (Т 21.00.00.002 - черт. 70); 7 - Пята (T 21.00.00.003 -черт. 71); 8 - Накладка (T 21.00.00.004- черт. 72, табл. 72); 9 - Кольцо (Т 21.00.00.005 - черт. 73, табл. 73); 10 - Болт по ГОСТ7798-70
Чертёж 62

Таблица 64

Размеры, мм

Пример условного обозначения опоры шариковой для трубопровода Д_н= 194 мм и наибольшим перемещением 400 мм

Опора шариковая 194-Т 21.02-ТУ......

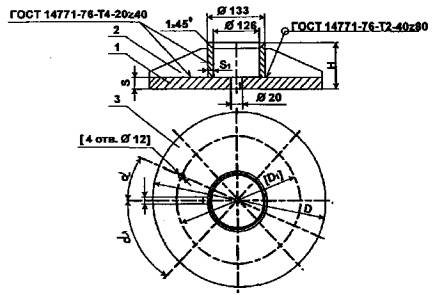

Каретка Т 21.00.01.000

Катет - по наименьшей толщине свариваемых деталей.
1 - Ребро (Т 21.00.01.001 - черт. 64, табл. 66); 2 - Труба; 3 - Лист
Чертёж 63

Таблица 65

Размеры, мм

Ребро Т 21.00.01.001

Чертёж 64

Таблица 66

Размеры, мм

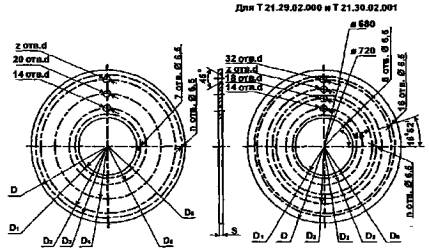

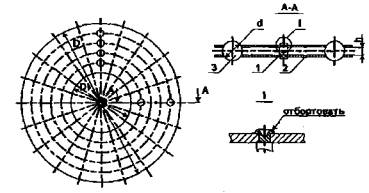

Сепаратор Т 21.00.02.000

1 - Обойма (Т 21.00.02.001 - черт. 66, табл. 68); 2 - Заклёпка (Т21.00.02.002 - черт. 67, табл. 69); 3 - Шарик по ГОСТ 3722-81
Чертёж 65

Таблица 67

Размеры, мм

Обойма Т 21.00.02.001

Чертёж 66

Таблица 68

Размеры, мм

Заклепка Т 21.00.02.002

Чертёж 67

Таблица 69

Размеры, мм

Основание Т 21.00.03.000

1 - Лист; 2 - Упор
Чертёж 68

Таблица 70

Размеры, мм

Плита Т 21.00.00.001

Чертёж 69

Таблица 71

Размеры, мм

Подпятник Т 21.00.00.002

Масса 3,5 кг
Чертёж 70

Пята Т 21.00.00.003

Масса 1,35 кг
Чертёж 71

Накладка Т 21.00.00.004

Чертёж 72

Таблица 72

Размеры, мм

Кольцо Т 21.00.00.005

Чертёж 73

Таблица 73

Размеры, мм

9.3. ОПОРЫ НЕПОДВИЖНЫЕ ТРУБОПРОВОДОВ

9.3.1. Опоры неподвижные трубопроводов (аналогсерия 4.903-10 , выпуск 4)

Опора неподвижная Т3.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Упор; 2 - Хомут
Чертёж 74

Таблица 74

Размеры, мм

Пример условного обозначения опоры неподвижной для трубопровода Д_н= 219 мм:

Опора неподвижная 219-Т 3.11-ТУ......

Опора неподвижная лобовая двухупорная Т 4.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Упор (Т 4.00.01.000 - черт. 76,табл. 76); 2 - Лист защитный; 3 -Прокладка
Чертёж 75, лист 1

Чертёж 75, лист 2

Таблица 75

Размеры, мм

Пример условного обозначения опоры неподвижной лобовой двухупорнойдля трубопровода Д_н = 219 мм, S =6 мм, тип I:

Опора неподвижная 219´6-1-Т 4.05-ТУ......

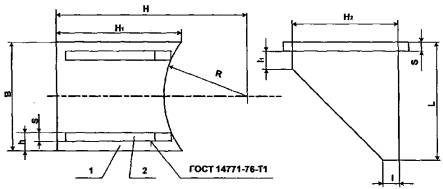

Упор Т 4.00.01.000

1 - Плита; 2 - Ребро
Чертёж 76

Таблица 76

Размеры, мм

Пример условного обозначения упора для трубопровода Д_н =219 мм:

Упор 219-Т 4.05-ТУ......

Опора неподвижная лобовая четырехупорная Т 5.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1- Упор (Т 4.00.01.000 - черт. 76,табл. 76); 2 - Лист защитный; 5 -Прокладка
Чертёж 77, лист 1

Чертёж 77, лист 2

Таблица 77

Размеры, мм

Пример условного обозначения опоры неподвижной лобовойчетырёхупорной для трубопровода Д_н = 219 мм, S = 6 мм, тип I:

Опора неподвижная 219´6-1-Т 5.05-ТУ......

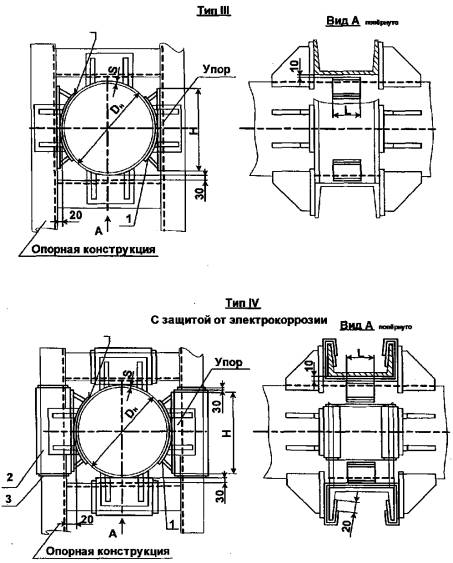

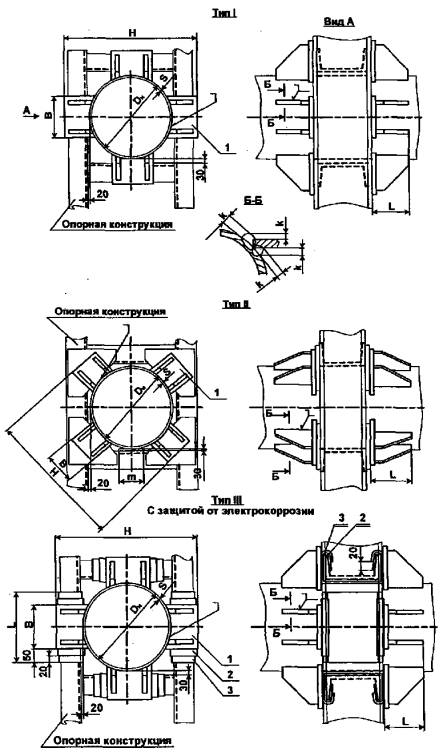

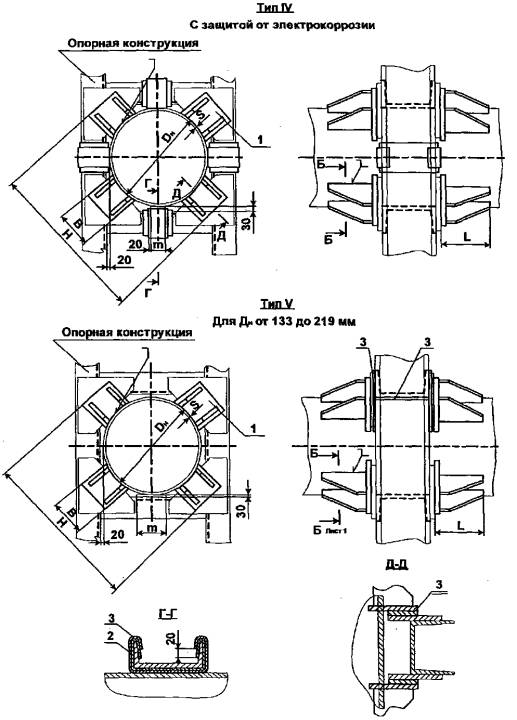

Опора неподвижная лобовая двухупорная усиленная Т 6.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Упор (Т 6.00.01.000 - черт. 79,табл. 79); 2 - Подушка (Т 6.00.01.000- черт. 80, табл. 80); 3 - Лист защитный; 4 - Прокладка
Чертёж 78, лист 1

Чертёж 78, лист 2

Чертёж 78, лист 3

Таблица 78

Размеры, мм

Пример условного обозначения опоры неподвижной лобовой двухупорнойусиленной для трубопровода Д_н = 325 мм, S = 7 мм, тип I:

Опора неподвижная 325´7-1-Т 6.07-ТУ......

1 - Упор (Т 4.00.01.000 - черт. 76,табл. 76); 2 - Подушка
Чертёж 79

Таблица 79

Размеры, мм

Пример условного обозначения упора для трубопровода Д_н =325 мм:

Упор 325-Т 6.07.01-ТУ......

Опора неподвижная лобовая четырёхупорная усиленная Т 7.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1- Упор (Т 6.00.01.000 - черт. 79,табл. 79); 2 - Лист защитный; 3 -Прокладка
Чертёж 80, лист 1

Чертёж 80, лист 2

Таблица 80

Размеры, мм

Пример условного обозначения опоры неподвижной лобовойчетырёхупорной усиленной для трубопровода Д_н = 480 мм, S = 7 мм, тип I:

Опора неподвижная 480´7-1-Т 7.10-ТУ......

Опора неподвижная лобовая сальниковых компенсаторов Т 46.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1- Упор (Т 46.00.01.000 - черт. 82,табл. 82); 2 - Лист защитный; 3 -Прокладка
Чертёж 81, лист 1

Чертёж 81, лист 2

Таблица 81

Размеры, мм

Пример условного обозначения опоры неподвижной лобовой длясальникового компенсатора для трубопровода Д_н = 630 мм, тип I:

Опора неподвижная 630-1-Т 46.12-ТУ......

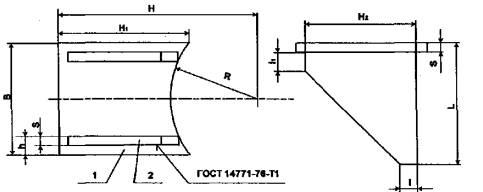

Упор Т 46.00.01.000

1 - Плита; 2 - Ребро
Чертёж 82

Таблица 82

Размеры, мм

Пример условного обозначения упора для сальникового компенсаторадля трубопровода Д_н = 680 мм:

Опора неподвижная 680-Т 46.12-ТУ......

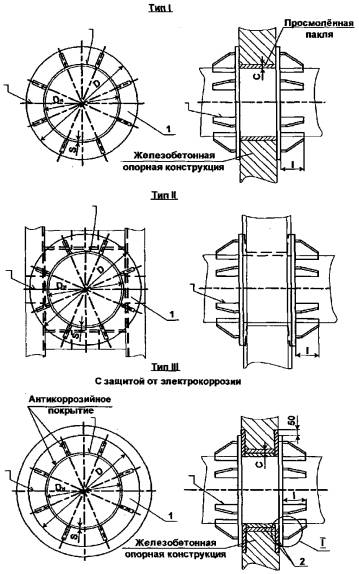

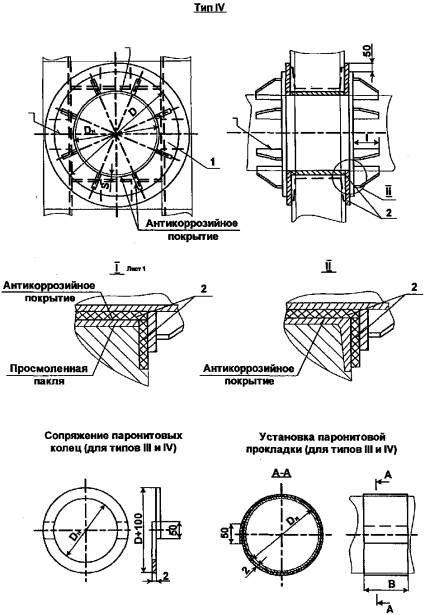

Опора неподвижная щитовая Т 8.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Щит (Т 8.00.01.000 - черт. 84,табл. 84); 2 - Прокладка
Чертёж 83, лист 1

Чертёж 83, лист 2

Таблица 83

Размеры, мм

Пример условного обозначения опоры неподвижной щитовой длятрубопровода Д_н = 530 мм, S =8 мм, тип I:

Опора неподвижная 530´8-1-Т8.12-ТУ......

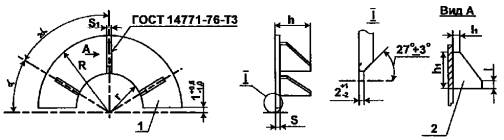

Щит Т 8.00.01.000

1 - Полукольцо; 2 - Ребро
Чертёж 84

Таблица 84

Размеры, мм

Пример условного обозначения щита для трубопровода Д_н =194 мм, R = 162 мм:

Щит 194-Т 8.04.01-ТУ......

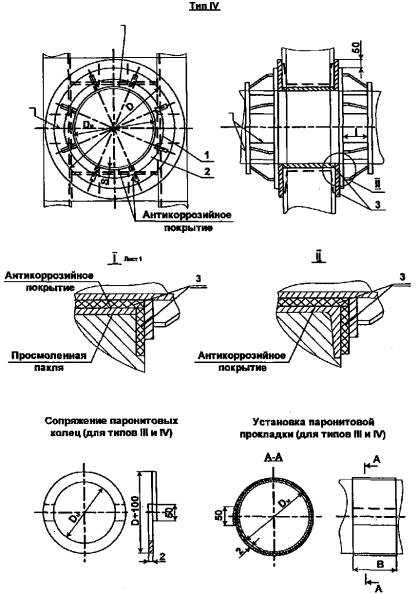

Опора неподвижная щитовая усиленная Т 9.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Щит (Т 9.00.01.000 - черт. 86, табл.86); 2 - Полукольцо (Т 9.00.00.001 - черт. 87,табл. 87); 3 - Прокладка
Чертёж 85, лист 1

Чертёж 85, лист 2

Таблица 85

Размеры, мм

Пример условного обозначения опоры неподвижной щитовой усиленнойдля трубопровода Д_н = 530 мм, тип I:

Опора неподвижная 530-1-Т 9.12-ТУ......

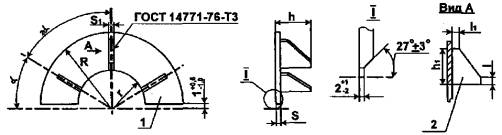

Щит Т 9.00.01.000

1 - Полукольцо; 2 - Ребро
Чертёж 86

Таблица 86

Размеры, мм

Полукольцо Т 9.00.00.001

Чертёж 87

Таблица 87

Размеры, мм

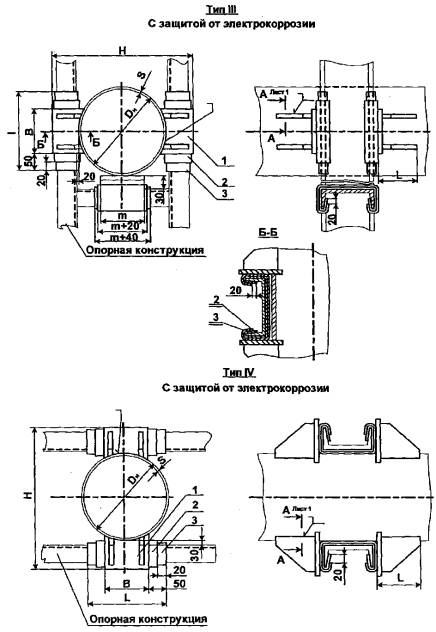

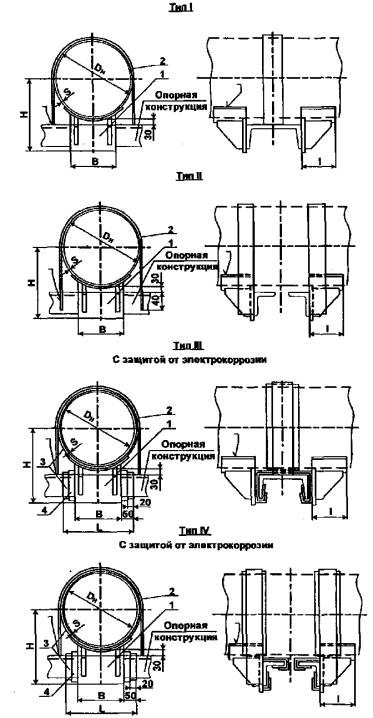

Опора неподвижная боковая Т 10.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Подушка для типов Iи II (Т 10.00.01.001 -черт. 90, табл. 90); 1 - Упор боковой для типов III и IV (Т 10.00.01.000 - черт. 89, табл. 89); 2 - Лист защитный; 3 - Прокладка
Чертёж 88, лист 1

Чертёж 88, лист 2

Таблица 88

Размеры, мм

Пример условного обозначения опоры неподвижной боковой длятрубопровода Д_н = 820 мм, S =9 мм, тип III:

Опора боковая 820´9-III-Т10.24-ТУ......

Катет - по наименьшей толщине свариваемых деталей.
1 - Подушка (Т 10.00.01.001- черт. 90,табл. 90); 2 - Плита; 3 - Планка
Чертёж 89

Таблица 89

Размеры, мм

Пример условного обозначения бокового упора для трубопровода Д_н= 377 мм:

Упор боковой 377-Т 10.19.01-ТУ......

Подушка Т 10.00.01.001

Чертёж 90

Таблица 90

Размеры, мм

Опора неподвижная хомутовая, бескорпусная Т 11.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Упор (Т 6.00.01.000 - черт. 79,табл. 79); 2 - Хомут (Т 11.00.00.001 -черт. 92, табл. 92); 3 - Прокладка; 4 - Лист защитный;
Чертёж 91

Таблица 91

Размеры, мм

Пример условного обозначения опоры неподвижной хомутовой,бескорпусной для трубопровода Д_н = 325 мм, S = 7 мм, тип I:

Опора хомутовая бескорпусная 325´7-1-Т 11.07-ТУ......

Хомут Т 11.00.00.001

Чертёж 92

Таблица 92

Размеры, мм

Опора неподвижная хомутовая Т 12.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Корпус (Т 12.00.01.000 - черт. 94, табл. 94); 2 - Упор (Т 12.00.00.001 -черт. 99, табл. 99); 3 - Хомут (Т 12.00.00.002 - черт. 100, табл. 100); 4 - Гайка по ГОСТ5915-70
Чертёж 93

Таблица 93

Размеры, мм

Пример условного обозначения опоры неподвижной хомутовой длятрубопровода Д_н = 108 мм, Н= 200 мм:

Опора хомутовая 108-Т 12.12-ТУ......

Корпус Т 12.00.01.000

1 - Подушка ( Т12.00.01.001 - черт. 95, табл. 95); 2 - Скоба(Т12.00.01.002 - черт. 96, табл. 96); 3 - Ребро (Т 12.00.01.003 - черт. 97, табл. 97); 4 - Ребро (Т12.00.01.004 - черт. 98, табл. 98)
Чертёж 94

Таблица 94

Размеры, мм

Подушка Т 12.00.01.001

Чертёж 95

Таблица 95

Размеры, мм

Скоба Т 12.00.01.002

Чертёж 96

Таблица 96

Размеры, мм

Ребро Т 12.00.01.003

Чертёж 97

Таблица 97

Размеры, мм

Ребро Т 12.00.01.004

Чертёж 98

Таблица 98

Размеры, мм

Упор Т 12.00.00.001

Чертёж 99

Таблица 99

Размеры, мм

Хомут Т 12.00.00.002

Чертёж 100

Таблица100

Размеры, мм

Опора неподвижная бугельная Т 44.00.00.000

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Корпус (Т 12.00.01.000 - черт. 94,табл. 94); 2 - Бугель (Т 44.00.01.000- черт. 102, табл. 102); 3 - Упор (Т 12.00.00.001 - черт. 99, табл. 99); 4- Шпилька по ГОСТ 11769-70; 5 - Гайка по ГОСТ5915-70
Чертёж 101

Таблица 101

Размеры, мм

Пример условного обозначения опоры неподвижной бугельной длятрубопровода Д_н = 426 мм, Н= 200 мм:

Опора бугельная 426-Т 44.06-ТУ......

Бугель Т 44.00.01.000

1 - Подушка (Т 12.00.01.000 - черт. 95, табл. 95); 2- Ребро (Т 12.00.01.000 - черт. 98,табл. 98)
Чертёж 102

Таблица102

Размеры, мм

9.3.2. Опоры неподвижные и скользящие трубопроводов(аналог машиностроительные нормали МН 4008-62 , МН 4010-62 и МН 4016-62)

Опоры приварные неподвижныеи скользящие

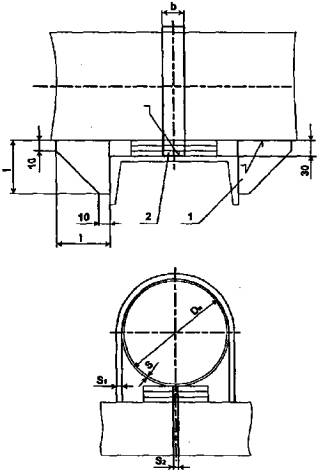

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Основание; 2 - Проволока 1 ГОСТ3282-74; 3 - Угольник
Чертёж 103

Таблица 103

Размеры, мм

Пример условного обозначения опоры хомутовой неподвижной длятрубопровода Д_н = 219 мм, Н= 95 мм:

Опора ОПН 219-95 ТУ......

То же, скользящей:

Опора ОПН С-219-95 ТУ......

Опоры хомутовые неподвижные

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Корпус; 2 - Упор; 3 - Хомут ; 4 - Гайка по ГОСТ5915-70; 5 - Гайка по ГОСТ 5917-70
Чертёж 104

Таблица 104

Размеры, мм

Таблица 105

Размеры, мм

Пример условного обозначения опоры хомутовой неподвижной длятрубопровода Д_н = 219 мм, Н= 95мм:

Опора ОХН 219-95 ТУ......

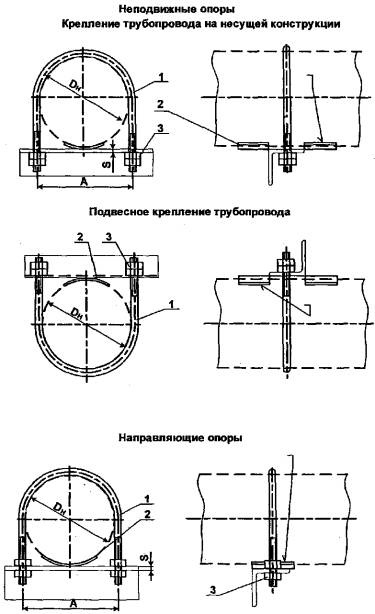

Опоры бескорпусные неподвижные и направляющие

Сварные монтажные швы по ГОСТ5264-80
Катет - по наименьшей толщине свариваемых деталей.
1 - Хомут (черт. 106, табл. 107); 2 - Упор; 3 - Гайка по ГОСТ5915-70
Чертёж 105

Таблица 106

Размеры, мм

Пример условного обозначения опоры бескорпусной неподвижной длятрубопровода Д_н = 159 мм:

Опора ОБН 159 ТУ......

Тоже, направляющей:

Опора ОБН Н-159 ТУ......

Хомут

Чертёж 106

Таблица 107

Размеры, мм
