ИНСТРУКЦИЯ ПО ТЕХНИКЕБЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ТЯГОВЫХ ПОДСТАНЦИЙ, ПУНКТОВ ЭЛЕКТРОПИТАНИЯ ИСЕКЦИОНИРОВАНИЯ ЭЛЕКТРИФИЦИРОВАННЫХ ЖЕЛЕЗНЫХ ДОРОГ

ЦЭ-402

Содержание

СОКРАЩЕНИЯ И ТЕРМИНЫ, ПРИНЯТЫЕ В ИНСТРУКЦИИ

I. ОБЛАСТЬ И ПОРЯДОК ПРИМЕНЕНИЯ ИНСТРУКЦИИ

1.1. Настоящая Инструкция являетсяобязательной при эксплуатации, техническом обслуживании, ремонте и испытанииоборудования действующих электроустановок железнодорожного транспорта:стационарных и передвижных тяговых подстанций (ЭЧЭ), постов секционирования(ПС), пунктов параллельного соединения контактных подвесок (ППС КП),автотрансформаторных пунктов питания (АТП), стационарных и передвижныхустановок компенсации реактивной мощности, пунктов подготовки к рейсупассажирских поездов с электрическим отоплением (ППП)*. Требования Инструкциираспространяются на электроустановки систем электроснабжения железных дорогпостоянного и переменного тока, кроме воздушных линий 0,4-220 кВ.

В зависимости от условий могут быть разработаны местныеинструкции, повышающие безопасность работ. Они подлежат согласованиюустановленным порядком и не должны противоречить требованиям настоящей Инструкции.

1.2. Настоящая Инструкция разработана в соответствии стребованиями Правилэксплуатации электроустановок потребителей (утверждены Госэнергонадзором31.03.92 г.) и Правилтехники безопасности при эксплуатации электроустановок потребителей(утверждены Главгосэнергонадзором 21.12.84 г.), Правил устройстваэлектроустановок (ПУЭ.М. Атомиздат 1985 г.).

1.3. Выполнение требований настоящей Инструкции являетсяслужебной обязанностью. Лица, нарушающие требования настоящей Инструкции, несутответственность в соответствии с законодательством Российской Федерации взависимости от характера и последствий нарушения. Каждый работник, обнаружившийнарушение требований настоящей Инструкции, обязан немедленно сообщить об этомсвоему непосредственному руководителю или ЭЧЦ.

*Далее по тексту- электроустановки.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Требования к персоналу

2.1.1. Эксплуатацию, техническое обслуживание и ремонтэлектроустановок должен осуществлять специально подготовленный:

1. Электротехнический персонал, который подразделяется на:

- административно-технический;

- оперативный;

- ремонтный;

- оперативно-ремонтный;

2. Электротехнологический персонал.

2.1.2. Лица, не достигшие 17-летнего возраста, к работе вкачестве электротехнического персонала не допускаются.

2.1.3. Лица, непосредственно обслуживающие электроустановкии имеющие группу по электробезопасности II-V (приложение1 к настоящей Инструкции), должны:

- по состоянию здоровья соответствовать требованиям,предъявляемым к лицам, связанным с обслуживанием действующих электроустановок,в необходимых случаях - с выполнением верхолазных работ. Состояние здоровьяэлектротехнического персонала определяется медицинским освидетельствованием припринятии на работу и затем периодически в установленные сроки;

- пройти обучение, инструктаж, знать безопасные методыработы, правила прохода по железнодорожным путям (приложение 5 к настоящейИнструкции), настоящую и дополнительные инструкции и руководящие материалы поэлектробезопасности, пройти проверку знаний в квалификационной комиссии сприсвоением соответствующей группы;

- отчетливо представлять опасность воздействия на организмчеловека электрического тока и знать связанные с этим меры безопасности;

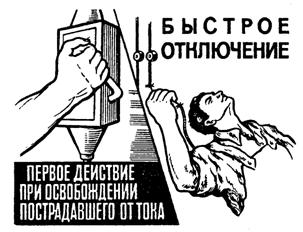

- знать приемы освобождения пострадавших от действияэлектрического тока и уметь практически оказывать первую помощь пострадавшим вслучае поражения электрическим током (приложение 18 к настоящей Инструкции).

2.1.4. Практикантам высших и средних учебных заведений,профессионально-технических училищ, ученикам электромонтеров разрешаетсяпребывание в действующих электроустановках под постоянным надзором оперативногоили оперативно-ремонтного персонала, обслуживающего данную электроустановку, сгруппой по электробезопасности IV.Запрещается допускать к самостоятельной работе практикантов, не достигших17-летнего возраста и присваивать им группу по электробезопасности выше I.

2.1.5. Порядок производства работ командированным персоналомопределен требованиями, изложенными в приложении2 к настоящей Инструкции.

2.1.6. Работники, оказавшиеся при исполнении служебныхобязанностей в состоянии алкогольного, наркотического, токсического опьянения,подлежат немедленному отстранению от работы.

2.2. Подготовка персонала

2.2.1. До назначения на самостоятельную работу или припереводе на другую работу (должность), связанную с обслуживанием перечисленныхв п.1.1. настоящей Инструкции электроустановок, а также при перерыве в работе вкачестве электротехнического персонала свыше 1 года, работники обязаны пройтипроизводственное обучение и стажировку на новом месте работы. Для этогоадминистрацией дистанции электроснабжения (ЭЧ) ему должен быть предоставленсрок не менее 1 месяца для приобретения теоретических знаний, практическихнавыков, ознакомления с оборудованием и устройством электроустановок. Порядокобучения персонала по электробезопасности должен соответствовать ПЭЭП,нормативным документам МПС России по подготовке персонала и проверке знаний.

Обучение и подготовка персонала должны производиться втехнических школах, профессиональных технических училищах, учебных центрах,техникумах, на курсах с отрывом от производства, а также, в порядке исключения,индивидуально на производстве.

При индивидуальной подготовке на производстве объем знанийдолжен соответствовать программе для профессионально-технических училищ.Порядок производственного обучения устанавливается ответственным заэлектрохозяйство ЭЧ.

2.2.2. Прикрепление обучаемого к обучающему его работнику,допуск к самостоятельной работе оформляют приказом по ЭЧ установленнымпорядком. Обучение и последующая стажировка должны производиться подруководством опытного работника с группой IV и стажем работы по обслуживаниюэлектроустановок не менее 3-х лет. Для обучения на рабочем месте к одномуработнику может быть прикреплено не более 1 обучаемого (практиканта).

2.2.3. Обучаемый может производить оперативные переключения,осмотры и другие работы в электроустановках только под надзором обучающего. Ответственностьза правильность действий обучаемого и соблюдение им требований настоящейИнструкции несут обучающий и сам обучаемый. После присвоения обучаемому I группы,он может быть включен в состав бригады только вместе с обучающим егоработником.

2.2.4. Проверка знаний правил, производственных идолжностных инструкций должна производиться:

- первичная - после обучения;

- периодическая - в сроки, установленные п. 2.2.5. настоящейИнструкции;

- внеочередная - при нарушении правил и инструкций, потребованию ответственного за электрохозяйство или органов государственногоэнергетического надзора, а также после изъятия талонов-предупреждений.

2.2.5. Периодическая проверка должна производиться в сроки:

- для электротехнического персонала, непосредственно обслуживающегоэлектроустановки или выполняющего в них наладочные, электромонтажные, ремонтныеработы или профилактические испытания, а также для персонала, оформляющегораспоряжения, наряды - 1 раз в год;

- для ответственных за электрохозяйство ЭЧ и лиц, их замещающих-1 раз в год;

- для руководителей и специалистов, не относящихся кперечисленному выше персоналу - 1 раз в 3 года.

2.2.6. Первичная и периодическая проверка знаний персоналапо электробезопасности, а также внеочередные проверки производятся квалификационнымикомиссиями.

В этих же комиссиях проверяют знания персонала при переводахна другую работу, перерывах в работе по занимаемой должности свыше 1 года, атакже в случае нарушения персоналом требований настоящей Инструкции.

Если вновь поступающий на работу работник имеет группу, топри проверке знаний этому работнику может быть подтверждена его группа приналичии удостоверения о проверке знаний.

2.2.7. Состав квалификационных комиссий определяется приложением4 к настоящей Инструкции и утверждается руководителем предприятия.

2.2.8. Проверка знаний каждого работника должнапроизводиться индивидуально. Разрешается использование компьютерной техники длявсех видов проверки, кроме первичной, при этом запись в журнале проверки знанийне отменяется. Результаты проверки заносятся в журнал формы ЭУ-39 иудостоверение (приложение3 к настоящей Инструкции) с указанием оценки "Отлично","Хорошо", "Удовлетворительно","Неудовлетворительно" (см. приложение4 к настоящей Инструкции). К удостоверению выдают талон-предупреждение № 1,который может быть изъят административно-техническим персоналом за нарушение требованийэлектробезопасности.*

При неудовлетворительной оценке знаний повторная проверкаможет быть проведена в сроки, установленные комиссией, но не ранее чем через 2недели и не позднее 1 месяца со дня последней проверки.

Персонал, показавший неудовлетворительные знания при третьейпроверке, не допускают к обслуживанию электроустановок.

Удостоверение лица, направляемого на повторную проверкузнаний в связи с получением неудовлетворительной оценки, считаетсядействительным на срок, назначаемый для следующей проверки, если нет решениякомиссии о временном отстранении его от работы в электроустановках или оснижении ему группы.

В случаях, если срок окончания действия удостоверенияприходится на время отпуска или болезни работника, допускается продление срокадействия удостоверения на 1 месяц со дня выхода на работу без специальногооформления. В журнале испытаний должна быть сделана запись о причине переносасрока испытания.

* Проверку знаний после изъятия талона-предупреждения для выдачиочередного талона производят в двухнедельный срок в объеме нарушенных разделовнастоящей Инструкции.

2.2.9. В заключении комиссии по результатам проверки знанийкаждого работника указывают:

- оценку знаний;

- присвоенную группу по электробезопасности;

- напряжение электроустановки (до или выше 1000 В), которуюможет обслуживать работник; границы обслуживания;

-наименование персонала, в качестве которого он можетработать (оперативный, ремонтный, оперативно-ремонтный илиадминистративно-технический с правами оперативно-ремонтного,электротехнологический).

Комиссия устанавливает срок стажировки, но не менее 2-хнедель. По заключению комиссии ответственный за электрохозяйство ЭЧ своимприказом назначает лиц, имеющих право выдачи нарядов, распоряжений, праводопуска, выполнения специальных работ (на высоте, верхолазные,электросварочные, с мегаомметром, переключения разъединителей контактной сети ит.д.).

2.2.10. После первичной проверки знаний или при переводе надругую должность каждый работник из оперативного персонала должен пройтистажировку на рабочем месте (дублирование) под руководством опытного работника,назначенного приказом по ЭЧ, после чего он может быть допущен к самостоятельнойработе. Допуск к стажировке и самостоятельной работе оформляется приказом поЭЧ. Во время стажировки работник выполняет работу под наблюдением руководителястажировки.

2.3. Технические требования к электроустановкам,обеспечивающие электробезопасность персонала

2.3.1. Распределительные устройства выше 1000 В должны бытьоборудованы оперативной блокировкой, исключающей ошибочные действия персоналапри производстве переключений (блокировка от ошибочных переключений) иблокировками, препятствующими непреднамеренному проникновению персонала ктоковедущим частям, находящимся под напряжением.

Блокировки от ошибочных переключений должны исключать:

- отключение (включение) разъединителей при включенномвыключателе;

- включение заземляющих ножей до отключения разъединителя;

- включение разъединителей (вкатывание тележки MB вячейках (КРУН) при включенных заземляющих ножах.

Блокировки, препятствующие ошибочному проникновению, должныисключать открытие дверей ячеек, шкафов преобразователей, открытие лестниц дляподъема на силовые трансформаторы (кроме лестниц для осмотра газового реле и т.п.)до включения заземляющих ножей.

При неполном блокировании дверей ячеек (шкафа), т.е. привозможности их открывания и проникновения к оборудованию, находящемуся поднапряжением, дверь ячейки (шкафа) должна быть заперта на замок.

2.3.2. На токоведущие части переносные заземления необходимонакладывать в установленных для этого местах.

При производстве работ на электрооборудовании 3,3 кВ местаподключения переносных заземлений должны быть выбраны с таким расчетом, чтобыисключалось шунтирование реле земляной защиты.

В распределительных устройствах места присоединенияпереносных заземлений должны быть очищены от краски, окаймлены черными полосами,а места подключения к магистрали заземления или заземленной конструкции должныбыть отмечены знаком "земля" и приспособлены для их закрепления. ВЗРУ такое место предусматривается снаружи каждой двери ячейки. Дляподсоединения заземлений к "земле" в ОРУ и ЗРУ устанавливаютсябарашки, язычки, а для обеспечения удобства установки переносного заземления нашину и шлейф на них прикрепляют специальную скобу, на которую должнозавешиваться заземление.

2.3.3. Корпуса масляных выключателей, находящиеся во времяих работы под напряжением, должны быть окрашены в сигнальный красный цвет илина них наносится красная стрела или знак "Осторожно! Электрическоенапряжение". Этот же знак наносят на конденсаторных банках установокемкостной компенсации.

Заземляющие ножи окрашиваются в черный цвет, их рукоятки итяги - в красный, рукоятки других приводов - в цвета оборудования, а рукояткиразъединителей схем плавки гололеда - в цвет "зебра". Магистральзаземления должна быть окрашена в черный цвет, либо в цвет стен с нанесениемчерных поперечных полос через 1-2 м и в местах ответвлений.

У кнопок управления выключателями, у рукоятокразъединителей, заземляющих ножей, на шкафах, панелях ячеек, на оборудовании и т.п.должны быть надписи с диспетчерскими наименованиями, при необходимостиустановлены крючки для вывешивания плакатов.

2.4. Техническая документация, знаки иплакаты по безопасности труда

2.4.1. Перечень обязательной оперативно-техническойдокументации на тяговых подстанциях ПС, ППС КП, АТП приведен в приложении 6 кнастоящей Инструкции. Правильность ведения оперативно-технической документациипроверяет начальник ЭЧЭ (старший электромеханик) не реже 2 раз в месяц, аответственный за электрохозяйство ЭЧ* или лицо, его замещающее, при проведениивесенних и осенних смотров.

2.4.2. Контроль за правильностью ведения оперативногожурнала осуществляется начальником (старшим электромехаником) ЭЧЭ, о чемделается запись в журнале.

Ответственность за правильность и достоверность записей воперативном журнале несет оперативный (оперативно-ремонтный) персонал ЭЧЭ.

* Далее по тексту - ответственный за электрохозяйство.

Оперативный журнал должен быть пронумерован, прошнурован искреплен печатью. На последней странице делается запись о количествепрошнурованных листов и ставится подпись начальника (старшего электромеханика)ЭЧЭ. Заполненные оперативные журналы хранятся в течение 3-х лет со дняпоследней записи.

2.4.3. Правильность заполнения нарядов, распоряжений,бланков переключений проверяет начальник (старший электромеханик) в течение 5суток после окончания работ по ним.

По окончании каждого месяца наряды должны передаваться в ЭЧдля выборочной их проверки руководящими инженерно-техническими работниками.Выборочной проверке и анализу обнаруженных недостатков должно быть подвергнутоне менее 50 % нарядов.

По истечении 2-х месяцев наряды могут быть уничтожены. Еслипри выполнении работы по наряду были аварии или травмы, то этот наряд следуетхранить в архиве ЭЧ в материалах служебного расследования.

2.4.4. Однолинейные, оперативные схемы ЭЧЭ, ПС, ППС КП, АТП,местные инструкции должны быть утверждены руководством дистанцииэлектроснабжения и затем переутверждаться не реже 1 раза в 3 года. Выверкасхем, в том числе соответствие надписей на схемах и оборудовании, производитсялицом, ответственным за электрохозяйство подстанции ежегодно.

Все изменения в электроустановках, возникшие в процессеэксплуатации, вносятся в схемы и чертежи немедленно за подписью начальника(старшего электромеханика) тяговой подстанции с указанием даты внесения изменения.Сведения об изменениях в схемах доводятся до всех причастных работников ЭЧЭ,РРУ, ЭЧЦ путем проведения внепланового инструктажа.

2.4.5. Места повышенной опасности (МПО) выявляются комиссиейв составе заместителя начальника ЭЧ, ведающего эксплуатацией ЭЧЭ, инженера поохране труда и технике безопасности ЭЧ, инженера по тяговым подстанциям,начальника (старшего электромеханика) подстанции. Результаты обследованияоформляются актом, на основании которого составляют перечень МПО, утверждаемыйруководителем ЭЧ. По каждому МПО составляется карточка в 2-х или болееэкземплярах со схемой и мерами по безопасному производству работ. Перечень МПОи их карточки должны храниться на ЭЧЭ, у энергодиспетчера, а также у другихлиц, имеющих право выдачи нарядов по данной ЭЧЭ. Перечень МПО с мерамибезопасности должен быть вывешен в уголке по технике безопасности ЭЧЭ.

Перечень мест повышенной опасности и их карточки выверяютсяежегодно (переутверждаются 1 раз в 3 года). Примерный перечень МПО и формыкарточки приведены в приложении7 к настоящей Инструкции. 144

2.4.6. Места повышенной опасности на ЭЧЭ, ПС, ППС КП, АТПограждаются знаками "Внимание! Опасное место".

При производстве работ в таком месте выдающий наряд долженпроинструктировать производителя работ, а он затем бригаду по условиям еебезопасного производства на основе карточки МПО. Выдающий наряд должен указатьв наряде в графе "Отдельные указания" - "Работа производится вМПО по карточке N".

Место повышенной опасности может быть исключено из перечняпосле выполнения необходимой технической реконструкции установки, что оформляютактом комиссии в составе, указанном в п. 2.4.5. настоящей Инструкции.

2.4.7. На щите управления подстанции и у энергодиспетчерадолжны быть однолинейная и оперативная схемы. Выдачу нарядов, распоряжений иприказов на подготовку рабочего места на ЭЧЭ, ПС, ППС КП, АТП, ППП производятпо оперативным схемам с учетом мест повышенной опасности.

2.4.8. Перечень применяемых в электроустановках плакатов поэлектробезопасности и знаков безопасности приведен в приложении 8 к настоящей Инструкции.

2.4.9. В помещении щита управления подстанции, на ПС, АТПдолжны быть наборы (аптечки) необходимых средств для оказания первой медицинскойпомощи (приложение18 к настоящей Инструкции). Рекомендуется снабжать аптечками выездныебригады.

3. ОПЕРАТИВНОЕ ОСЛУЖИВАНИЕ И ПРОИЗВОДСТВОРАБОТ НА ТЯГОВЫХ ПОДСТАНЦИЯХ И В ДРУГИХ ЭЛЕКТРОУСТАНОВКАХ

3.1. Оперативное обслуживание, обход сосмотром электроустановок

3.1.1. Оперативное обслуживание электроустановокосуществляется оперативным или оперативно-ремонтным* персоналом, за которымзакреплена данная электроустановка. Вид оперативного обслуживания определяетсяприказом по ЭЧ лицом, ответственным за электрохозяйство или начальникомдистанции.

* В дальнейшем тексте настоящей Инструкции, если не требуетсяразделения, именуется оперативным персоналом.

Выездному оперативно-ремонтному персоналу при осмотреэлектроустановок, оперативных переключениях, подготовке рабочих мест, допускебригад к работе и т.п. предоставляются все права оперативного персонала.

3.1.2. Оперативный персонал работает по графику,утверждаемому начальником подстанции или лицом, его замещающим. В случаенеобходимости замена одного дежурного другим допускается с разрешенияначальника тяговой подстанции (старшего электромеханика).

3.1.3. Лицо из оперативного или оперативно-ремонтногоперсонала должно принять дежурство от предыдущего дежурного, а после окончаниясдать его следующему дежурному в соответствии с графиком. Прием и сдачудежурства оформляют в оперативном журнале подписями сдающего и принимающегодежурство. Уход без сдачи дежурства запрещается.

При обслуживании тяговой подстанции выездным оперативным(оперативно-ремонтным) персоналом или при дежурстве на дому после окончанияработ ответственный за оперативную работу или дежурный производит осмотрподстанции и после согласования с ЭЧЦ покидает подстанцию.

3.1.4. Прием и сдача дежурства во время ликвидации аварии,производства переключений запрещается. При длительном времени ликвидации авариисдача производится только с разрешения начальника тяговой подстанции или ЭЧЦ.

3.1.5. Дежурный тяговой подстанции подчинен в оперативнойработе энергодиспетчеру, а также оперативному персоналу энергосистемы.

Список оперативного (оперативно-ремонтного) персоналатяговых подстанций и диспетчерских служб энергосистем, имеющих право вестипереговоры, а также местные инструкции, определяющие порядок взаимоотношений сэнергоснабжающей организацией, должен быть утвержден ответственным заэлектрохозяйство дистанции электроснабжения и руководителем предприятияэлектрических сетей энергосистемы.

3.1.6. Оперативные переключения на ЭЧЭ, ПС, ППС КП, ППП, АТПможет осуществлять единолично оперативный или оперативно-ремонтный персонал сгруппой IV в электроустановках выше 1000 В.

Оперативные переключения производятся дежурным или членомбригады с правами допускающего. Все переключения, связанные с изменением схемвнешнего электроснабжения, питания и секционирования контактной сети,электроснабжения устройств автоблокировки выполняют по приказу ЭЧЦ, остальныепереключения при подготовке места работы по наряду (распоряжению) производятсяв одно лицо по согласованию с ЭЧЦ с записью в оперативном журнале.

Оперативные переключения при неисправности блокировки илиотсутствии таковой у коммутационных аппаратов, а также сложные переключенияследует производить по бланкам переключения в 2 лица. Перечень такихприсоединений, электроустановок или их частей, утвержденный ответственным заэлектрохозяйство, должен находиться на подстанции и у ЭЧЦ.

При ликвидации аварий переключения выполняют без бланковпереключений с последующей записью в оперативном журнале. Бланки переключенийдолжны быть пронумерованы, использованные бланки хранят в течение 1 месяца.

При этом по бланку выполняется только одно задание, вкоторое может входить ряд операций по переключениям, связанным с изменениемсхемы питания.

3.1.7. При нарушении режима работы, повреждении или аварииэлектрооборудования дежурный обязан обесточить поврежденноеэлектрооборудование, сообщить о случившемся ЭЧЦ, начальнику (старшемуэлектромеханику) тяговой подстанции и по приказу ЭЧЦ обеспечить восстановлениепитания контактной сети и линий автоблокировки. При несчастных случаях с людьмиотключение коммутационных аппаратов выполняют также без разрешения ЭЧЦ, но споследующим его уведомлением. ЭЧЦ имеет право самостоятельно отключитьэлектроустановку по телеуправлению.

3.1.8. Осмотр электроустановок может выполнять единолично:

а) лицо из административно-технического персонала сквалификационной группой V и IV (в установках напряжением до 1000 В);

б) лицо из оперативно-ремонтного персонала, обслуживающегоданную электроустановку, с группой IV (в установках напряжением выше 1000 В)и III (вустановках напряжением до 1000 В).

Список лиц административно-технического персонала, имеющихправо единоличного осмотра, утверждает лицо, ответственное за электрохозяйство.

3.1.9. При единоличном осмотре электроустановок напряжениемвыше 1000 В запрещается:

- проникать за ограждение;

- входить в камеры РУ;

- выполнять какие-либо работы. Осмотр камер следуетпроизводить с порога или стоя перед барьером.

3.1.10. При осмотре РУ, щитов, шинопроводов, сборокнапряжением до 1000 В запрещается снимать предупреждающие плакаты, ограждения,проникать за них, касаться токоведущих частей, устранять обнаруженныенеисправности. Лицам из оперативного персонала разрешается в электроустановкахнапряжением до 1000 В единолично открывать для осмотра дверцы щитов, пусковыхустройств, пультов управления и др.

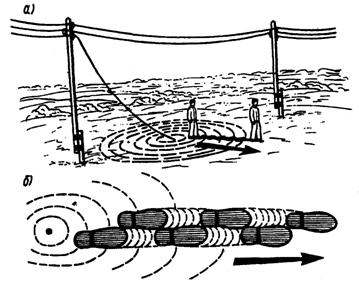

3.1.11. При обнаружении замыкания на землю запрещаетсяприближаться к месту замыкания на расстояние менее 4 м в закрытых и менее 8 м воткрытых РУ.

Приближение к месту замыкания на более близкое расстояниедопускается только для производства операций с коммутационной аппаратурой приликвидации замыкания на землю, а также при необходимости оказания первой помощипострадавшим. В этих случаях следует пользоваться как основными, так и дополнительнымиэлектрозащитными средствами. Передвигаться следует мелкими шагами, непревышающими длину стопы.

3.1.12. Двери помещений электроустановок (щитов, сборок и т.п.)должны быть постоянно заперты.

Для каждого помещения электроустановки, ручного приводаразъединителя или заземляющего ножа должно быть не менее 2-х комплектов ключей.Каждый ключ должен быть промаркирован. Ключи от замков помещений РУ не должныподходить к замкам ячеек и камер.

3.1.13. Один комплект ключей должен находиться уоперативного персонала ЭЧЭ и выдаваться под расписку в оперативном журнале:

- лицам, которым разрешен единоличный осмотр на времяосмотра;

- лицам из оперативно-ремонтного персонала, в том числе и ненаходящимся в смене, при выполнении ими работ в электропомещениях;

- производителю работ или наблюдающему на время производстваработ по наряду или распоряжению.

Ключи выдаются при оформлении допуска к работе ивозвращаются вместе с нарядом ежедневно по окончании работ.

3.1.14. Второй комплект ключей (резервный) находится у начальникаЭЧЭ на рабочем месте. Оперативный персонал должен иметь доступ к резервномукомплекту.

3.1.15. Для каждой электроустановки (ЭЧЭ, ПС, ППС КП, АТП,ППП) место хранения и порядок выдачи ключей должны быть определеныответственным за электрохозяйство.

3.1.16. Персональные ключи для входа в помещение ЭЧЭразрешается иметь только лицам из оперативного (оперативно-ремонтного)персонала, принимающим и сдающим смену по телефону (селектору).

3.1.17. Лица, не имеющие отношения к обслуживанию даннойэлектроустановки и не выполняющие работы по нарядам или распоряжениям, могутбыть допущены к осмотру электроустановок с разрешения лица, ответственного заэлектрохозяйство ЭЧ или тяговой подстанции в сопровождении и под надзором лицаоперативно-ремонтного персонала с группой IV или лица административно-техническогоперсонала с группой V,имеющих право единоличного осмотра.

Сопровождающий обязан неотлучно находиться с допускаемыми впомещение электроустановки лицами и следить за их безопасностью, заранеепредупредить о запрещении приближаться к электрооборудованию и токоведущимчастям.

3.2. Производство работ

3.2.1. Работы в электроустановках в отношении мербезопасности (категорий работ) подразделяются на выполняемые:

- со снятием напряжения;

- без снятия напряжения вдали от токоведущих частей,находящихся под напряжением;

- без снятия напряжения на токоведущих частях и вблизи них.

При одновременной работе в электроустановках напряжением дои выше 1000 В категории работ определяются применительно к электроустановкам напряжениемвыше 1000 В.

3.2.2. К работам, выполняемым со снятием напряжения,относятся работы, при выполнении которых напряжение должно быть снято стоковедущих частей, где будет производиться работа, а также с токоведущихчастей, к которым возможно в процессе работы приближение на расстояние менеедопустимого (см. таблицу 3.1).

Таблица 3.1.



3.2.3. Работой без снятия напряжения вдали от токоведущихчастей, находящихся под напряжением, считается работа, при которой исключенослучайное приближение работающих людей и используемых ими ремонтной оснастки иинструмента к токоведущим частям на расстояние, меньше указанного в таблице 3.1,и не требуется принятия технических или организационных мер (например,непрерывного надзора) для предотвращения такого приближения.

3.2.4. К работам, выполняемым без снятия напряжения натоковедущих частях и вблизи них, относят работы, проводимые непосредственно наэтих частях, когда основной мерой защиты работающего является применениесоответствующих электрозащитных средств: изолирующих клещей для операций спредохранителями, электроизмерительных клещей, изолирующих штанг и других.

Работы без снятия напряжения на токоведущих частях и вблизиних должны выполняться не менее чем в 2 лица, из которых производитель работдолжен иметь группу по электробезопасности V, остальные - IV,в электроустановках выше 1000 В, и соответственно IV и III группыв электроустановках до 1000 В.

3.2.5. Работа в электроустановках должна производиться присоблюдении следующих условий:

- на выполнение работы должно быть соответствующее разрешениелица, уполномоченного на это (наряд, распоряжение, в порядке текущейэксплуатации);

- работу должны производить не менее чем 2 лица, заисключением отдельных работ, выполняемых в 1 лицо в порядке текущейэксплуатации и по распоряжению в соответствии с приложением 9 к настоящейИнструкции;

- должны быть проведены организационные и техническиемероприятия, обеспечивающие безопасность персонала.

3.2.6. В электроустановках запрещено работать в согнутомположении, если при выпрямлении расстояние до токоведущих частей будет меньше,чем указано в таблице 3.1, атакже около неогражденных токоведущих частей, если они находятся сзади или собеих боковых сторон.

3.2.7. Вносить длинные предметы и работать с ними в РУ, вкоторых не все части, находящиеся под напряжением, закрыты ограждениями,исключающими возможность случайного прикосновения к ним, следует с особойосторожностью, вдвоем, под постоянным наблюдением производителя работ.

При обслуживании, а также ремонтах электроустановок тяговыхподстанций, ПС, АТП, ППС КП, ППП применение металлических лестниц запрещается.

Работу с использованием лестниц выполняют в 2 лица, одно изкоторых находится внизу. Работающие должны быть в защитных касках. Работа сящиков, бочек, табуреток и других посторонних предметов не допускается.

Требования к лестницам, подмостям, лесам указаны в приложении10 к настоящей Инструкции.

3.2.8. При приближении и во время грозы должны бытьпрекращены все работы в электроустановках.

Во время дождя и тумана запрещаются работы на ОРУ, КРУН,требующие применения защитных изолирующих средств.

3.2.9. Установка и снятие предохранителей, как правило,производится при снятом напряжении. Под напряжением, но без нагрузки допускаетсяснимать и устанавливать предохранители на присоединениях, в схеме которыхотсутствуют коммутационные аппараты.

Под напряжением и под нагрузкой допускается снимать иустанавливать предохранители трансформаторов напряжения и предохранителизакрытого типа в электроустановках напряжением до 1000 В.

3.2.10. Запрещается самовольное выполнение работ, а такжерасширение места работы и объема задания, определенного нарядом, распоряжениемили приказом энергодиспетчера.

3.2.11. Без снятия напряжения с токоведущих частей и вблизиних допускается выполнять следующие работы:

- проверять напряжение соответствующими указателяминапряжения;

- ремонт мест присоединения отсасывающих линий на ЭЧЭпеременного и постоянного тока, реакторов, мест присоединения отсасывающих линийк тяговым рельсам (без полного отключения от рельсов см. п. 5.17. настоящейИнструкции);

- снятие и установку предохранителей в установках до и выше1000 В (в соответствии с п. 3.2.9. настоящей Инструкции).

3.2.12. При использовании электрозащитных средствнеобходимо:

- держать изолирующие средства за ручки-захваты доограничительного кольца;

- располагать изолирующие части электрозащитных средств так,чтобы не возникла опасность перекрытия по поверхности изоляции междутоковедущими частями двух фаз или замыкания на землю;

- пользоваться только сухими и чистыми изолирующими частямисредств защиты с неповрежденным лаковым покрытием;

- применять только испытанные изолирующие средства. Приобнаружении нарушения лакового покрытия или других неисправностей изолирующихчастей средств защиты пользование ими должно быть немедленно прекращено.

3.2.13. При работе с применением электрозащитных средств(изолирующие штанги, изолирующие клещи, электроизмерительные клещи, указателинапряжения) допускается приближение к токоведущим частям на расстояние,определяемое длиной изолирующей части этих средств.

3.2.14. Без применения электрозащитных средств запрещаетсяприкасаться к изоляторам электроустановки, находящейся под напряжением.

3.2.15. При работе в электроустановках напряжением до 1000 Вбез снятия напряжения с токоведущих частей и вблизи них необходимо:

- оградить расположенные вблизи рабочего места другиетоковедущие части, находящиеся под напряжением, к которым возможно случайноеприкосновение;

- работать в диэлектрических галошах или стоя на изолирующейподставке либо на диэлектрическом коврике;

- применять инструмент с изолирующими рукоятками (уотверток, кроме того, должен быть изолирован стержень), при отсутствии такогоинструмента пользоваться диэлектрическими перчатками.

3.2.16. При снятии и установке предохранителей поднапряжением необходимо пользоваться:

- в электроустановках напряжением выше 1000 В - изолирующимиклещами (штангой), диэлектрическими перчатками и защитными очками (маской);

- в электроустановках напряжением до 1000 В - изолирующимиклещами или диэлектрическими перчатками, а при наличии открытых плавких вставоки защитными очками (маской).

3.2.17. Персоналу следует помнить, что после исчезновениянапряжения с электроустановки оно может быть подано вновь без предупреждения,как в условиях нормальной эксплуатации, так и в аварийных случаях.

4. ОРГАНИЗАЦИОННЫЕ И ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ВЫПОЛНЕНИЯ РАБОТ

4.1.Лица, обеспечивающие безопасность работ

4.1.1. Ответственными лицами за безопасную организацию ипроведение работ являются:

- лицо, выдающее наряд или отдающее распоряжение;

- лицо, дающее разрешение на допуск (энергодиспетчер);

- допускающий - лицо из оперативного илиоперативно-ремонтного персонала;

-ответственный руководитель работ (далее ответственныйруководитель);

- производитель работ;

- наблюдающий;

- члены бригады.

Группы по электробезопасности лиц, ответственных забезопасное ведение работ, приведены в таблице 4.1.

4.1.2. Лицо, выдающее наряд, отдающее распоряжение: отвечаетза необходимость выполнения работы, возможность безопасного ее проведения,достаточность предусмотренных нарядом мер безопасности, квалификациюответственного руководителя работ, производителя работ и членов бригады.

Лицо, выдающее наряд, обязано определить содержание строкинаряда "Отдельные указания" (см. приложение 11 к настоящей Инструкции).

4.1.3. Право выдачи нарядов и распоряженийответственным за электрохозяйство предоставляется лицам из числаадминистративно-технического персонала дистанции электроснабжения, а такжеоперативно-ремонтному персоналу с группой V, имеющим стаж работы вэлектроустановках по этой группе не менее 2-х лет.

4.1.4. Энергодиспетчер, выдающий приказ на производстворабот (разрешение на подготовку места работы), отвечает за правильность мер,обеспечивающих безопасность работающих, по кругу своих обязанностей. Он долженубедиться, что лица, назначенные производителем работ, ответственным руководителем,допускающим имеют эти права и их квалификационная группа соответствуетвыполняемой работе.

Таблица 4.1.

ГРУППЫ ПО ЭЛЕКТРОБЕЗОПАСНОСТИ ПЕРСОНАЛА, ОРГАНИЗУЮЩЕГО II ВЫПОЛНЯЮЩЕГОРАБОТЫ В ЭЛЕКТРОУСТАНОВКАХ ПО НАРЯДУ

4.1.5. Допускающий несетответственность:

- за правильность выполнения определенных нарядом(распоряжением) мер безопасности, их достаточность и соответствие характеру иместу работы;

- за правильность допуска к работе, приемку рабочего местапо окончании работы и оформление в наряде и оперативном журнале.

4.1.6. Ответственный руководитель (при работах по наряду)отвечает наравне с допускающим за правильную подготовку рабочего места идостаточность выполненных мер безопасности, необходимых для производстваработы, за соблюдение требований электробезопасности при переводе бригады нановое рабочее место, за выполнение мер, предусмотренных в графе наряда"Отдельные указания", и безопасность работающих при выполнении работнесколькими бригадами.

Ответственному руководителю запрещается принимать непосредственноеучастие в работе по нарядам, кроме случаев, когда он совмещает обязанностиответственного руководителя и производителя работ. Ответственнымируководителями назначаются лица, имеющие группу V.

В электроустановках выше 1000 В ответственный руководительдолжен быть назначен в следующих случаях:

- при выполнении работ несколькими бригадами на разныхприсоединениях;

- при работе в местах повышенной опасности;

- при работах, требующих выполнения специальных мероприятий,вписываемых в графу "Особые условия" наряда;

- при работе на нескольких рабочих местах одногоприсоединения в электроустановках без постоянного оперативно-ремонтногоперсонала;

- в случае, если требуется установка временных ограждений.Перечень может быть расширен ответственным за электрохозяйство.

4.1.7. Назначение ответственного руководителя не обязательнопри работах, выполняемых со снятием напряжения и без снятия напряжения вдали оттоковедущих частей, находящихся под напряжением. Назначение ответственногоруководителя не требуется при работах по наряду в электроустановках напряжениемдо 1000 В и работах, выполняемых по распоряжению.

4.1.8. Производитель работ, принимая от допускающего рабочееместо, отвечает за правильность его подготовки и за выполнение необходимых дляпроизводства работы мер безопасности. Он обязан проинструктировать членовбригады о мерах безопасности, которые необходимо соблюдать в процессе работы.

Производитель работ отвечает за соблюдение требованийбезопасности членами бригады, исправность инструмента, такелажа и другойремонтной оснастки, следит за тем, чтобы установленные на месте работыограждения, плакаты, заземления не снимались и не переставлялись.

Производитель работ должен осуществлять надзор заработающими. Если по условиям выполнения работ численность бригады не позволяетему осуществлять надзор за всеми членами бригады, то он не должен приниматьучастие в работе.

4.1.9. Наблюдающий назначается для надзора за бригадамистроительных рабочих, разнорабочих, такелажников и других лиц из неэлектротехническогоперсонала при выполнении ими работы в электроустановках.

Наблюдающий отвечает за безопасность членов бригады только вотношении электробезопасности. Ответственным за безопасность, связанную стехнологией работы, является работник, возглавляющий бригаду. Наряд выдают нанаблюдающего.

Наблюдающий должен:

- непрерывно контролировать действия работающих;

- заранее предупреждать их о возможной опасности пораженияэлектрическим током;

- пресекать действия, создающие такую опасность.

Наблюдающему запрещается совмещать надзор с выполнениемкакой-либо работы и оставлять бригаду без надзора во время работы, отвлекатьсяи поручать свои обязанности другому лицу.

4.1.10. Член бригады несет ответственность за соблюдениетребований безопасности при выполнении порученной ему работы. В случаеобнаружения им нарушений требований безопасности другим членом бригады онобязан сообщить об этом производителю работ.

4.1.11. Допускается одно из совмещений обязанностейответственных лиц, указанных в таблице 4.2.

Таблица 4.2.

СОВМЕЩЕНИЕ ОБЯЗАННОСТЕЙ ОТВЕТСТВЕННЫХ ЗА БЕЗОПАСНОСТЬ ЛИЦ

4.2. Организационные мероприятия

4.2.1. Виды организационных мероприятий

Организационными мероприятиями по обеспечению безопасностиработ в электроустановках являются:

- оформление работы нарядом (приложение 11 к настоящей Инструкции),распоряжением, в порядке текущей эксплуатации или приказом энергодиспетчера;

- проведение выдающим наряд, распоряжение инструктажапроизводителю работ (наблюдающему);

- выдача разрешения на подготовку места работы (приказ,согласование);

- допуск к работе;

- инструктаж членам бригады;

- надзор во время работы;

- оформление перерывов в работе, переводов на другое рабочееместо, окончания работы.

4.2.2. Порядок выдачи и оформления нарядаили распоряжения

4.2.2.1. Работы в действующих электроустановках выполняют понарядам, распоряжениям или в порядке текущей эксплуатации. В аварийных случаяхработы должны выполняться по приказу энергодиспетчера, с записью в оперативномжурнале и оформлением аварийной заявки.

4.2.2.2. По наряду выполняют работы:

- со снятием напряжения;

- без снятия напряжения на токоведущих частях и вблизи них.

Наряд передают оперативному персоналу непосредственно передначалом подготовки рабочего места. Выдавать наряд производителю работ наканунепроведения работ, как правило, не разрешается. Оперативно-ремонтному персоналудля работ в электроустановке без постоянного обслуживающего персонала нарядможет быть выдан накануне дня проведения работ.

Наряд на работу заполняют в 2-х экземплярах под копирку.Запись должна быть ясной и четкой в обоих экземплярах. Исправления изачеркивания в наряде не допускаются.

При работах в электроустановках без постоянного оперативногоперсонала и при совмещении лицом из оперативного или оперативно-ремонтногоперсонала обязанностей допускающего и члена бригады выписываются 2 экземпляранаряда, один из которых передается производителю работ, другой остается у лица,выдавшего наряд.

При передаче наряда по телефону (радио) лицо, выдающее наряд,заполняет 1 бланк наряда и диктует полный его текст (в форме телефонограммы)лицу из оперативного персонала подстанции или производителю работ, которыйзаполняет 2 бланка наряда с обратной проверкой. При этом вместо подписи лица,выдающего наряд, указывают его фамилию, подтверждаемую подписью принимающеготекст.

Если при чтении наряда у производителя работ илиоперативного персонала возникают какие-либо сомнения, он обязан немедленнопотребовать разъяснения у лица, выдающего наряд.

Допуск к работе по наряду, переданному по телефону,производится в обычном порядке. Один экземпляр наряда должен находиться дополного окончания работ у производителя, другой (копия) - у допускающего.

На одного производителя работ можно выписать сразу нескольконарядов для поочередного допуска и работы по ним. Производитель работ получаетна руки только 1 наряд. Остальные наряды хранят у допускающего, и допуск иработу по ним осуществляют по очереди после сдачи допускающему предыдущегонаряда.

4.2.2.3. Наряд выписывают на одногопроизводителя работ (наблюдающего) с одной бригадой. В наряде записываютфамилии всех работающих в бригаде с указанием их группы по электробезопасности.На однотипные работы, выполняемые одной бригадой, может быть выдан один общийнаряд для поочередной подготовки рабочих мест и последующего производства работна нескольких присоединениях, в одном или разных РУ, в разных помещенияхподстанции. Перевод с одного рабочего места на другое оформляется в таблице 4наряда "Ежедневный допуск к работе и ее окончание". Все рабочие местана одном присоединении должны быть подготовлены одновременно до началавыполнения работ.

Срок действия такого наряда 1 сутки (однотипные работы).

4.2.2.4. В электроустановках, где напряжение снято со всехтоковедущих частей, в том числе и с вводов и выводов ВЛ, КЛ, а вход в соседниеэлектроустановки заперт, допускается выдавать один наряд для одновременнойподготовки и производства работ на всех присоединениях. Сборки и щиты до 1000 Вмогут оставаться под напряжением.

4.2.2.5. Один наряд для одновременного или поочередногопроизводства работ на разных рабочих местах одного или нескольких присоединенийдопускается выдавать с указанием порядка работы в графе "Отдельныеуказания".

4.2.2.6. Если бригада рассредоточена по разным местам, оформлениеперевода с одного рабочего места на другое не требуется.

К таким работам относят:

- прокладку и перекладку силовых и контрольных кабелей,испытания оборудования, проверку устройств защиты, блокировки, автоматики и т.п.;

- ремонт коммутационных аппаратов, когда их приводынаходятся в другом помещении.

4.2.2.7. Срок действия наряда определяется длительностьюработ и не должен превышать 5 суток.

4.2.2.8. При работе по наряду бригада должна состоять неменее чем из 2 человек: производителя работ и члена бригады. В бригаду,руководимую производителем работ, на каждого ее члена с группой IV можетбыть включен 1 человек из электротехнического персонала с группой I приусловии, что в составе бригады есть лицо, его обучающее.

4.2.2.9. Допускающий, не являясь членом бригады, можетпринимать участие в работе по наряду, если бригада с его участием будетсостоять не менее чем из 3 человек, и работа допускающего согласована сэнергодиспетчером.

Допускающий, допустив к работе по наряду бригаду, долженполучить инструктаж от производителя работ и расписаться в таблице 3 наряда. Впроцессе работы он может отлучаться для выполнения команд ЭЧЦ, обеспеченияместа работ другим бригадам, принятия оперативных мер при нарушении режимаработы оборудования. По возвращении его в бригаду повторный инструктаж нетребуется.

Допускающий может быть включен в состав бригады из 2-хчеловек вторым лицом с записью в графе наряда "С членами бригады",если по согласованию с ЭЧЦ на время работы обязанности дежурного принимает насебя лицо, выдавшее наряд, или начальник ЭЧЭ (старший электромеханик). Передачасмены в этом случае должна быть отражена в оперативном журнале.

Допускающий может быть включен в состав бригады без заменыего лицом, выдавшим наряд, при выполнении работ по распоряжению на панеляхуправления и защит подстанции, расположенных в помещении щитовой.

4.2.2.10. Запрещается изменять предусмотренные нарядом мерыпо подготовке рабочих мест, а также расширять место работы. При необходимостирасширения рабочего места или изменения числа рабочих мест должен быть выписанновый наряд.

4.2.3. Проведение выдающим наряд, распоряжение инструктажа производителюработ (наблюдающему)

После выписки наряда, распоряжения, выдающий наряд(распоряжение) лично или по телефону должен проинструктировать производителяработ (наблюдающего) о предстоящей работе. Факт проведения инструктажафиксируется в журнале инструктажа (оперативном журнале) с росписьюинструктируемого и инструктирующего работников. При проведении инструктажа потелефону текст инструктажа записывается инструктируемым в полном объеме.

Выдающий наряд или распоряжение в инструктаже производителюработ (наблюдающему) должен указать:

- содержание предстоящей работы;

- условия производства работы;

- технологию и меры безопасности в процессе ее выполнения;

- порядок применения машин, механизмов, инструмента,приспособлений;

- места, на которых запрещается работа, а также местаповышенной опасности;

. - места установки переносных заземлений, ограждение местаработ и проходы к нему;

- порядок перемещения персонала в зоне работы.

4.2.4. Выдача приказа или разрешения на подготовку места работы

4.2.4.1. Разрешением на подготовку места работы являетсясогласование или приказ, выданные энергодиспетчером. По приказу ЭЧЦпроизводятся переключения, связанные с изменением схем внешнегоэлектроснабжения, питания и секционирования контактной сети, электроснабженияустройств автоблокировки. В этом случае работу выполняют по приказу ЭЧЦ.

4.2.4.2. На работу, выполняемую по приказу ЭЧЦ, заявкадолжна быть подана, как правило, накануне. Энергодиспетчер записывает заявку вжурнал заявок, присваивает ей номер, который указывается также в оперативномжурнале (журнале заявок) подстанции. Энергодиспетчер должен проверитьправильность и достаточность предусмотренных нарядом мер безопасности в частиотключения и заземления оборудования, переключение которого производится по егоприказу.

4.2.4.3. Допускающий, принимая приказ ЭЧЦ на переключения,должен повторить его дословно. Убедившись в правильности принятия текста приказа,энергодиспетчер утверждает его словом "Утверждаю" с указанием времении своей фамилии. Номер приказа и время утверждения записываются в оперативномжурнале ЭЧЦ и на ЭЧЭ. Неутвержденный приказ силы не имеет и выполнению неподлежит. Выполнив переключения, допускающий должен дать уведомление ЭЧЦ.Энергодиспетчер проверяет правильность произведенных переключений, называетвремя и номер уведомления, что фиксируют в оперативных журналах ЭЧЦ и ЭЧЭ.Подготовку места работы по наряду допускающий производит вместе спроизводителем работ или начальником подстанции (старшим электромехаником).

Выданный после этого энергодиспетчером приказ на работуявляется основанием для дальнейшей подготовки места работы и допуска бригады.

Время согласования энергодиспетчером работы по нарядудопускающий фиксирует в оперативном журнале. Затем он приступает к подготовкерабочего места.

4.2.5. Допуск к работе

4.2.5.1. Перед допуском к работе ответственный руководительи производитель работ совместно с допускающим проверяют выполнение техническихмероприятий по подготовке рабочего места. После проверки подготовки рабочихмест и инструктажа бригады ответственный руководитель работ должен расписатьсяв предназначенной для этого строке на оборотной стороне наряда (только припервичном допуске). В случае, когда ответственный руководитель не назначается,подготовку рабочего места проверяет производитель работ, который расписываетсяв наряде. Изменять предусмотренные нарядом меры по подготовке рабочих местзапрещается.

Допуск бригады заключается в том, что допускающий:

- проверяет по удостоверениям соответствие состава бригады иквалификацию включенных в нее лиц, записанных в наряде;

- прочитывает по наряду фамилии производителя работ, членовбригады и называет содержание порученной работы, объясняет бригаде, откудаснято напряжение, где наложены заземления, какие части ремонтируемого исоседних присоединений остались под напряжением;

- указывает бригаде границы рабочего места; убеждается, чтовсе изложенное им, бригадой понято;

- доказывает бригаде, что напряжение на месте работыотсутствует: в установках напряжением выше 35 кВ - показом наложенныхзаземлений, в установках напряжением 35 кВ и ниже там, где заземления не видныс места работы - после предварительной проверки указателем напряжения прикосновениемк токоведущим частям рукой. При наличии заземлений, наложенных непосредственноу места работы, прикосновения к токоведущим частям не требуется;

- указывает места, на которых запрещается работа, а такжеместа повышенной опасности;

- в ОРУ устанавливает веревочное ограждение и проход к местуработы;

- сдает рабочее место производителю работ, что оформляетсяподписями допускающего и производителя работ с указанием даты и времени втаблице 4 "Ежедневный допуск к работе и ее окончание" в обоих экземплярахнаряда. Допуск должен производиться непосредственно на рабочем месте и толькопо одному наряду (распоряжению).

4.2.5.2. Один экземпляр наряда должен находиться упроизводителя работ, второй - у оперативного персонала в папке действующихнарядов.

4.2.5.3. Оперативный персонал не имеет права без ведомапроизводителя работ изменять схему на присоединении (где производится работа),за исключением аварийных случаев.

4.2.6. Инструктаж членам бригады

После допуска к работе ответственный руководитель (производительработ) проводит инструктаж бригады, в котором он должен указать:

- содержание предстоящей работы;

- условия производства работы;

- технологию и меры безопасности в процессе ее выполнения;

- порядок применения машин, механизмов, инструмента, приспособлений;

- распределение обязанностей между членами бригады;

- границы места работы каждого члена бригады, чтобыисключить как приближение к частям, оставшимся под напряжением (при работах соснятием напряжения), так и приближение к заземленным частям (при работах безснятия напряжения);

- места, на которых запрещается работа, а также местаповышенной опасности;

- места установки переносных заземлений, ограждение местаработ и проходы к нему;

- порядок перемещения персонала в зоне работы. Послеинструктажа и опроса членов бригады они расписываются в таблице 3 наряда"С характером работ ознакомились, устный инструктаж получили",находящегося у производителя работ (ответственного руководителя) и только послеэтого бригада может приступить к работе.

4.2.7. Надзор во время работы, изменение состава бригады

4.2.7.1. С момента допуска бригады к работам надзор за нейвозлагается на производителя работ или наблюдающего.

Допускается с разрешения производителя работ кратковременныйуход с рабочего места одного или нескольких членов бригады. При этом на рабочемместе должно оставаться не менее 2-х членов бригады, включая производителяработ. Члены бригады с группой III и выше выходить из РУ и возвращаться на рабочее место могутсамостоятельно, с группой I и II - только в сопровождении члена бригады с группой IV илилица, имеющего право единоличного осмотра электроустановок. Возвратившиесячлены бригады могут приступить к работе только с разрешения производителяработ. До возвращения отлучившихся производитель работ (наблюдающий) не долженпокидать рабочее место.

При необходимости отлучки с рабочего места производителяработ бригада в полном составе выводится с места работ. В этом случае в табл. 4наряда оформляется окончание работы и она может быть продолжена по команде производителятолько после осмотра места работ и оформления допуска бригады к работе втаблице 4 наряда.

4.2.7.2. Оставаться в ЗРУ или ОРУ одному производителю работили членам бригады без производителя работ не разрешается, за исключениемуказанных ниже случаев:

- при необходимости по условиям производства работыодновременного пребывания одного или нескольких лиц с группой не ниже III изсостава бригады в разных помещениях, на разных рабочих местах одногоприсоединения (например, регулировка выключателей или разъединителей, приводыкоторых вынесены в другое помещение, проверка, ремонт или монтаж вторичныхцепей, прокладка кабелей, испытание оборудования, проверка защит и т.п.)производитель работ должен привести их на рабочее место и дать необходимые указанияпо технике безопасности;

- при производстве работ одной бригадой на разныхприсоединениях (проверка и регулировка АВР и т.п.).

В РУ, с которых полностью снято напряжение, можно оставатьсяна рабочем месте и продолжать работу одному лицу из состава бригадыквалификационной группы III.

4.2.7.3. Ответственный руководитель и оперативный персоналдолжны периодически проверять соблюдение работающими правилэлектробезопасности. При обнаружении нарушений или выявлении другихобстоятельств, угрожающих безопасности работающих, он удаляет бригаду с местаработы, отбирает у производителя работ наряд.

Бригада вновь может быть допущена оперативным персоналом кработе с разрешения лица, выдавшего наряд, с оформлением допуска в наряде.

4.2.7.4. Изменения в наряде состава бригады имеет правовносить ответственный руководитель работ по данному наряду или лицо, выдавшеенаряд, а в его отсутствие - лицо, имеющее право выдачи наряда по даннойэлектроустановке. Эти изменения могут быть внесены по телефону с оформлением всоответствии с требованиями п. 4.2.2.2. настоящейИнструкции.

4.2.8. Оформление перерывов в работе

4.2.8.1. При перерыве в работе на протяжении рабочего дня(на обед, по условиям производства работ) бригада удаляется из РУ.

Производитель работ оставляет наряд в папке действующихнарядов. Плакаты, ограждения и заземления остаются на месте. Во время перерывадопускающему запрещено что-либо менять на рабочем месте. По окончании перерывани один из членов бригады не имеет права войти в РУ или ОРУ в отсутствие производителяработ или наблюдающего. Бригада после такого перерыва приступает к работе послеосмотра рабочего места допускающим и производителем работ.

В электроустановках без постоянного обслуживающего персоналанаряд остается у производителя работ. По окончании перерыва производитель работосматривает рабочее место, оформляет допуск в таблице 4 наряда и бригадаприступает к работе по его команде.

4.2.8.2. По окончании рабочего дня рабочее место приводят впорядок, плакаты, заземления, ограждения остаются на местах. Окончание работыкаждого дня оформляют в таблице 4 наряда "Ежедневный допуск к работе и ееокончание" подписью производителя работ. В электроустановках с постояннымобслуживающим персоналом по окончании работ наряд сдают допускающему дляхранения в папке действующих нарядов, а в установках без постоянного персоналанаряд остается у производителя работ.

4.2.8.3. К прерванной работе на следующий день можноприступить в электроустановках с постоянным обслуживающим персоналом послесовместного осмотра места работы и проверки выполнения мер безопасностидопускающим и производителем работ и оформления допуска в табл. 4 наряда.Присутствие ответственного руководителя при повторных допусках не обязательно.

В электроустановках без постоянного обслуживающего персоналадопуск к работе после осмотра места работы и проверки выполнения мербезопасности, если не изменились условия, осуществляет производитель работ соформлением допуска в табл. 4 наряда.

4.2.9. Перевод бригады на новое рабочее место

4.2.9.1. Работа на нескольких рабочих местах одногоприсоединения по одному наряду должна производиться при соблюдении следующихусловий:

- до начала работ все рабочие места данного присоединенияподготавливают допускающий вместе с производителем работ и ответственным руководителем;

- бригаду допускают на одно из рабочих мест;

- перевод бригады на очередное рабочее место осуществляетдопускающий; если перевод осуществляется ответственным руководителем, онрасписывается в табл. 4 вместо допускающего;

- проводится инструктаж и оформляют допуск в таблице 4наряда "Ежедневный допуск к работе и ее окончание".

4.2.9.2. Работа на нескольких рабочих местах разныхприсоединений (однотипные работы) по одному наряду должна производиться присоблюдении следующих условий:

- рабочее место допускающим совместно с ответственнымруководителем и производителем работ подготавливается на одно присоединение;

- бригада допускается на одно подготовленное присоединение;

- окончание работы на этом присоединении должно бытьоформлено в таблице 4 наряда "Ежедневный допуск к работе и ееокончание";

- допускающий с ответственным руководителем и производителемработ готовят место работ на следующем присоединении;

- допуск к работе осуществляется установленным порядком.

4.2.9.3. Оформление перевода в таблице 4 наряда с одногорабочего места на другое при выполнении работ без снятия напряжения требуетсятолько при переходе бригады с РУ одного напряжения в РУ другого напряжения.

4.2.10. Окончание работы, сдача-приемка рабочего места, включениеоборудования в работу

4.2.10.1. После полного окончания работы рабочее местоприводится в порядок, принимается ответственным руководителем, который послезакрытия наряда производителем работ расписывается в обоих экземплярах нарядаоб окончании работы и сдает его оперативному персоналу либо, при отсутствиипоследнего, оставляет в папке действующих нарядов.

Если ответственный руководитель не назначался, то наряддопускающему сдается производителем работ.

4.2.10.2. Допускающий принимает от производителя работ нарядлишь после осмотра оборудования и мест работы, проверки отсутствия людей,посторонних предметов, инструмента и ставит свою подпись в наряде об окончанииработ. Окончание работ оформляют записью в оперативном журнале.

При производстве работ на одном присоединении несколькимибригадами наряд по окончании работы одной бригады может быть закрыт полностью сотметкой в наряде "Заземления оставлены для работ по нарядам N".

4.2.10.3. Наряд может быть закрыт после того, как будетпоследовательно выполнено:

- удалены временные ограждения, сняты плакаты "Работатьздесь", "Влезать здесь";

- сняты и приведены в соответствие с принятым порядком учетазаземления, за исключением случая, указанного в п. 4.2.10.2. настоящейИнструкции;

- установлены на прежнее место постоянные ограждения и снятыплакаты, вывешенные до начала работы.

Проверку изоляции путем подачи рабочего напряжения наотремонтированное оборудование, если в этом есть необходимость, производят доудаления временных ограждений и предупреждающих плакатов после снятия переносныхзаземлений.

Оборудование может быть включено в работу после закрытиянаряда.

Если на отключенном присоединении работы производились понескольким нарядам, то оно может быть включено только после закрытия всехнарядов.

4.2.10.4. Оперативный персонал может поставить оборудованиепод рабочее напряжение до полного окончания работ и возвращения наряда вотсутствии бригады в аварийных случаях при соблюдении следующих условий:

- временные ограждения, заземления и плакаты должны бытьсняты, постоянные ограждения установлены на место, плакаты "Работатьздесь" должны быть заменены плакатами "Стой. Напряжение";

- до прибытия производителя работ и возвращения им наряда вместах производства работы должны быть расставлены люди, обязанные предупредитькак производителя работ, так и членов бригады о том, что установка включена ивозобновление работ недопустимо.

4.2.11. Выполнение работ по распоряжению

4.2.11.1. Все работы, проводимые в электроустановках безнаряда, выполняют:

- по распоряжению лиц, уполномоченных на это (п.4.1.3. настоящей Инструкции) с оформлением в оперативном журнале;

- в порядке текущей эксплуатации с предварительной записью воперативном журнале о месте, содержании и времени начала работ. Время окончанияотмечается в этом же журнале.

4.2.11.2. Распоряжение можно выдавать производителю работнепосредственно или по телефону. Оно имеет разовый характер, выдается на однуработу и действует в течение одного рабочего дня (одной смены) производителяработ.

4.2.11.3. По распоряжению можно выполнять:

- работы без снятия напряжения вдали от токоведущих частей,находящихся под напряжением;

- работы без снятия напряжения вблизи токоведущих частей ина токоведущих частях, находящихся под напряжением до 1000 В;

- отдельные виды работ со снятием напряжения с электроустановокнапряжением до 1000 В.

Перечень основных работ, выполняемых по распоряжению,приведен в приложении 9 к настоящей Инструкции.

4.2.11.4. Организационные мероприятия, обеспечивающиебезопасность работ по распоряжению те же, что и при работах по наряду.Расширение рабочего места без выписки нового распоряжения запрещается.

4.2.11.5. Распоряжение записывает в оперативный журнал лицо,его отдающее. В случае передачи его по телефону, оно записываетсяпроизводителем работ или лицом из оперативного (оперативно-ремонтного)персонала.

В распоряжении должно быть указано: содержание и местоработы, категория производства работ в отношении мер безопасности, переченьтехнических и организационных мер, время выполнения работы, фамилии, инициалы,группы производителя работ (наблюдающего) и членов бригады, фамилия отдающегораспоряжение. Изменение в процессе работы состава бригады, работающей пораспоряжению, запрещается.

Оперативный персонал доводит до сведения производителя работраспоряжение, после подтверждения готовности к проведению работ делает запись воперативном журнале о выполнении технических мероприятий, обеспечивающихбезопасность производства работ, и осуществляет подготовку рабочего места (еслиэто требуется).

Производитель работ принимает рабочее место, о чемрасписывается в оперативном журнале с указанием времени начала работ, послечего проводится инструктаж членам бригады с записью в этом же журнале и сподписями всех членов бригады.

4.2.11.6. В случае производственной необходимостиразрешается оперативному (оперативно-ремонтному) персоналу или под егонаблюдением другому электротехническому персоналу проводить по распоряжениювнеплановые работы продолжительностью до 1 часа в установках выше 1000 В.

4.2.12. Выполнение работ в порядке текущей эксплуатации

4.2.12.1. В порядке текущей эксплуатацииоперативно-ремонтным персоналом в одно лицо выполняются:

- работы без снятия напряжения вдали от токоведущих частей,находящихся под напряжением;

-работы со снятием напряжения в электроустановках до 1000 В.

4.2.12.2. Организационными мероприятиями, обеспечивающимибезопасность работ в порядке текущей эксплуатации в электроустановках,являются:

- наличие на ЭЧЭ перечня работ, выполняемых в порядкетекущей эксплуатации, в котором должны быть определены меры безопасностиприменительно к местным условиям. Перечень должен быть утвержден ответственнымза электрохозяйство;

- определение производителем работ необходимости ивозможности безопасного проведения работы.

4.2.12.3. К работам, выполняемым в порядке текущей эксплуатациив течение одной смены без снятия напряжения вдали от токоведущих частей,находящихся под напряжением, относят:

- уборку коридоров и служебных помещений, ЗРУ до постоянногоограждения, помещений щитов управления, в том числе уборку за панелями релейной,измерительной и прочей аппаратуры и т.п.;

- уборку и благоустройство территорий ОРУ, скашивание травы,расчистку от снега дорог и проходов, проезд по территории ОРУ автомашин,транспортировку грузов, их разгрузку или погрузку и т.п.;

- ремонт осветительной аппаратуры и замена ламп,расположенных вне камер и ячеек (при снятии напряжения с участка осветительнойсети, на котором производятся работы); ремонт аппаратуры телефонной связи;возобновление надписей на кожухах оборудования и ограждениях и т.п.

4.2.12.4. К работам, выполняемым в порядке текущейэксплуатации в течение одной смены со снятием напряжения в электроустановках до1000 В относят:

ремонт магнитных пускателей; пусковых кнопок, автоматическихвыключателей, рубильников, реостатов, контакторов, стоек телемеханики и другойпусковой и коммутационной аппаратуры при условии установки ее вне щитов исборок;

кратковременные работы на электродвигателях,электрокалориферах и т.п., смену предохранителей, ремонт осветительнойпроводки.

Указанные работы должны, как правило, выполняться пораспоряжению ремонтным персоналом в 2 лица, одно из которых должно иметь группуIV, другое - не ниже III. Допускается выполнятьэти работы в порядке текущей эксплуатации одному лицу из оперативно-ремонтногоперсонала с группой IV.

Получивший распоряжение должен сделать запись в оперативномжурнале о месте, содержании, времени начала и окончания работы.

4.2.12.5. Работы, выполняемые в порядке текущей эксплуатацииоперативно-ремонтным персоналом, являются постоянно разрешенными работами, накоторые не требуется оформления каких-либо дополнительных распоряжений. Привыполнении таких работ ремонтным персоналом требуется оформление ихраспоряжением.

4.2.13. Пробное включение электрооборудования

Пробное включение электрооборудования на рабочее напряжениедо полного окончания работы может быть произведено после выполнения следующихусловий:

- бригада должна быть удалена из РУ, наряд у производителяработ отобран, и в наряде в таблице 4 "Ежедневный допуск к работе и ееокончание" должен быть оформлен перерыв;

- заземления и плакаты должны быть сняты, а временныеограждения остаются на месте.

Указанные операции выполняет оперативный персонал.

Подготовка рабочего места и допуск бригады после пробноговключения производятся заново в присутствии ответственного руководителя,производителя работ, что оформляется его подписью в таблице 4 наряда, гдерасписывается руководитель работ. Если ответственный руководитель неназначается, присутствует производитель работ.

4.3. Технические мероприятия, обеспечивающиебезопасность работ, выполняемых со снятием напряжения

4.3.1. Виды технических мероприятий

Для подготовки рабочего места при работах со снятиемнапряжения необходимо:

- произвести необходимые отключения и принять меры,препятствующие подаче напряжения на место работы вследствие ошибочного илисамопроизвольного включения коммутационной аппаратуры;

- вывесить запрещающие плакаты на приводах ручного и наключах (кнопках) дистанционного управления коммутационной аппаратурой;

- проверить отсутствие напряжения на отключенных токоведущихчастях;

- заземлить отключенные токоведущие части включениемзаземляющих ножей и наложением переносных заземлений;

- вывесить предупреждающие, предписывающие и указательныеплакаты;

- оградить, при необходимости, рабочие места и оставшиесяпод напряжением токоведущие части.

Перечисленные операции, кроме наложения переносныхзаземлений, может выполнять единолично допускающий на одном присоединении вустройствах выше 1000 В, оборудованных блокировкой.

При отсутствии или неисправности блокировки все операции поподготовке рабочего места выполняются в 2 лица. В графе наряда "Отдельныеуказания" должна быть запись "Блокировка отсутствует(неисправна)".

Нормы комплектования тяговой подстанции, ПС, ППС КП, АТП,выездных бригад средствами защиты приведены в приложении12 к настоящей Инструкции.

4.3.2. Производство отключений

4.3.2.1. На месте производства работ со снятием напряжениядолжны быть отключены:

- токоведущие части, на которых будет производиться работа;

- неогражденные токоведущие части, к которым возможноприближение людей, используемых ими ремонтной оснастки и инструмента,механизмов и грузоподъемных машин на расстояние менее указанного в таблице 3.1.

Если указанные токоведущие части не могут быть отключены,они должны быть ограждены.

4.3.2.2. В электроустановках выше 1000 В с каждой стороны,откуда коммутационным аппаратом может быть подано напряжение на рабочее место,должен быть видимый разрыв, образованный отключением разъединителей,отсоединением или снятием шин и проводов, снятием предохранителей, а такжеотключением отделителей и выключателей нагрузки, за исключением тех, у которыхавтоматическое включение осуществляется пружинами, установленными на самихаппаратах.

При работах на коммутационных аппаратах, связанных странсформаторами, необходимо исключить возможность обратной трансформации.

4.3.2.3. После отключения разъединителей (отделителей) ивыключателей нагрузки с ручным управлением необходимо визуально убедиться в ихотключенном положении.

Запрещается производить работы на частях электроустановок,отделенных от остающихся под напряжением токоведущих частей только отделителемили выключателем нагрузки, имеющим автоматический привод на включение, а такжевыключателем мощности.

4.3.2.4. В электроустановках напряжением выше 1000 В дляпредотвращения ошибочного или самопроизвольного включения коммутационныхаппаратов, которыми может быть подано напряжение к месту работы, должны бытьвыполнены следующие мероприятия:

-у разъединителей, отделителей, выключателей нагрузки ручныеприводы в отключенном положении заперты на механический замок;

- у разъединителей, управляемых оперативной штангой,стационарные ограждения заперты на механический замок;

- у приводов перечисленных коммутационных аппаратов, имеющихдистанционное управление, отключены силовые цепи и при необходимостиотсоединена тяга привода и заперта на запор.

4.3.2.5. В электроустановках напряжением до 1000 В стоковедущих частей, на которых будет производиться работа, напряжение со всехсторон должно быть снято отключением коммутационных аппаратов с ручнымприводом, а при наличии в схеме предохранителей - снятием последних.

При отсутствии в схеме предохранителей предотвращение ошибочноговключения коммутационных аппаратов должно быть обеспечено такими мерами, какзапирание рукояток или дверец шкафа, укрытие кнопок, установка между контактамиизолирующих накладок и другие. Допускается также снимать напряжениекоммутационным аппаратом с дистанционным управлением при условии отсоединенияпроводов включающей катушки. Перечисленные выше меры могут быть замененыотсоединением шин, кабелей и проводов от коммутационного аппарата, либо отоборудования, на котором должна производиться работа.

Отсоединение шин, кабелей, проводов может выполнять лицо сгруппой по электробезопасности III из ремонтного персонала под руководством допускающего.

4.3.2.6. Отключенное положение коммутационных аппаратовнапряжением до 1000 В с недоступными для осмотра контактами (автоматы невыкатноготипа, пакетные выключатели, рубильники в закрытом исполнении и т.п.)определяется проверкой отсутствия напряжения на их зажимах, либо на отходящихшинах, проводах или на зажимах оборудования, получающего питание от коммутационныхаппаратов.

4.3.3. Вывешивание плакатов, ограждение рабочего места

4.3.3.1. Непосредственно после проведения необходимыхотключений на приводах разъединителей, отделителей и выключателей нагрузки,напряжением выше 1000 В, на ключах и кнопках дистанционного управления ими, накоммутационной аппаратуре напряжением до 1000 В (автоматы, рубильники,выключатели), отключенных при подготовке рабочего места, должны быть вывешеныплакаты "Не включать. Работают люди". Количество плакатов на каждомприводе должно быть равно числу работающих бригад.

У разъединителей, управляемых оперативной штангой, плакатывывешивают на ограждениях, а у разъединителей с полюсным приводом - на приводекаждого полюса.

На присоединениях напряжением до 1000 В, не имеющихавтоматов, выключателей или рубильников, плакаты вывешивают у снятыхпредохранителей, при установке которых может быть подано напряжение на местоработы.

4.3.3.2. Неотключенные токоведущие части, доступные дляслучайного прикосновения, должны быть на время работы ограждены. Для временногоограждения применяют щиты (ширмы), экраны и т.п., изготовленные из дерева илидругих изоляционных материалов. На ограждении должен быть укреплен плакат"Стой. Напряжение".

Расстояние от временных ограждений до токоведущих частей должнобыть не менее указанного в графе 2 таблицы3.1.

Необходимость установки временных ограждений, их вид,конструкция, способ установки определяются по местным условиям и характеруработы лицом, выполняющим подготовку рабочего места и ответственнымруководителем работ.

Установку временных ограждений необходимо производить скратковременным снятием напряжения с токоведущих частей, подлежащих ограждению.

4.3.3.3. После включения заземляющих ножей и установкипереносных заземлений и вывешивания на приводах разъединителей и выключателейнагрузки переносных плакатов "Заземлено" в закрытых электроустановкахна сетчатых или сплошных ограждениях ячеек, соседних с местом работ ирасположенных напротив, должны быть вывешены плакаты "Стой.Напряжение".

Соседние ячейки и ячейки, расположенные напротив местаработы, не имеющие указанных ограждений, а также проходы, куда персоналу нельзявходить, должны быть ограждены переносными щитами (ширмами), канатами с такимиже плакатами на них. Переносные щиты устанавливают с таким расчетом, чтобы онине препятствовали выходу персонала из помещения в случае возникновенияопасности.

4.3.3.4. При работах в ОРУ на оборудовании, установленном наотдельных фундаментах, необходимо оградить канатом место работ, а такжевыгородить проход до места работ. На канате должны быть вывешены обращенныевнутрь огражденного пространства плакаты "Стой. Напряжение".

Разрешается пользоваться для подвески каната конструкциями,не включенными в зону рабочего места, при условии, что они остаются внеогражденного пространства.

При снятии напряжения со всего ОРУ, за исключением линейныхразъединителей, последние должны быть ограждены канатом с плакатами "Стой.Напряжение", обращенными наружу огражденного пространства.

4.3.3.5. В ОРУ на участках конструкции, по которым возможенпроход от рабочего места к соседним участкам, где есть напряжение, должны бытьустановлены постоянные ограждения и хорошо видимые плакаты "Стой.Напряжение". На стационарных лестницах и конструкциях, по которымразрешается подниматься, должен быть вывешен плакат "Влезать здесь",а на соседних с указанной конструкцией плакат "Не влезай. Убьет!"

4.3.3.6. На всех подготовленных рабочих местах посленаложения заземления и ограждения рабочего места должен быть вывешен плакат"Работать здесь".

4.3.3.7. Во время работы запрещается переставлять илиубирать плакаты и временные ограждения, проникать на соседние огражденныеучастки. Все плакаты вывешиваются и снимаются только допускающим.

4.3.4. Проверка отсутствия напряжения

4.3.4.1. Перед началом работ в электроустановках со снятиемнапряжения необходимо проверить отсутствие напряжения на отключенной дляпроизводства работ части электроустановки. Проверку проводит допускающий послевывешивания запрещающих плакатов. Проверять отсутствие напряжения разрешеноединолично лицам оперативно-ремонтного персонала с группой IV.

Проверять отсутствие напряжения необходимо указателемнапряжения заводского изготовления.

В электроустановках выпрямленного тока 3,3 кВ отсутствие напряженияпроверяется прослеживанием схемы в натуре.

4.3.4.2. Исправность указателя напряжения перед егоприменением должна быть установлена посредством предназначенных для этой целиспециальных приборов или приближением к токоведущим частям, расположеннымпоблизости и заведомо находящихся под соответствующим напряжением.

При отсутствии поблизости токоведущих частей, заведомонаходящихся под напряжением, или иной возможности проверить исправностьуказателя напряжения на месте работы, допускается предварительная его проверкав другой электроустановке.

Если проверенный указатель напряжения был уронен илиподвергался толчкам (ударам), то применять его без повторной проверкизапрещается.

Проверку отсутствия напряжения у отключенного оборудованияпроизводят на всех фазах, а у выключателей и разъединителей - на всех вводах(зажимах).

Если на месте работ имеется разрыв электрической цепи, тоотсутствие напряжения проверяют на токоведущих частях с обеих сторон разрыва.

В электроустановках напряжением выше 1000 В пользоватьсяуказателем напряжения необходимо в диэлектрических перчатках. Постоянныеограждения снимаются или открываются непосредственно перед проверкой отсутствиянапряжения.

В случае, если дверь ячейки сблокирована с заземляющимножом, то после включения ЗН проверку отсутствия напряжения производить нетребуется.

4.3.4.3. В распределительных устройствах 35-220 кВ дляпроверки отсутствия напряжения можно также пользоваться изолирующей штангой,прикасаясь ею несколько раз к токоведущим частям. Признаком отсутствиянапряжения является отсутствие искрения и потрескивания.

В ОРУ напряжением до 220 кВ проверять отсутствие напряженияуказателем напряжения или штангой можно только в сухую погоду. В сырую погодуотсутствие напряжения допускается проверять тщательным прослеживанием схемы внатуре. В этом случае отсутствие напряжения на отходящей линии подтверждаетсяоперативным персоналом или ЭЧЦ. Если при проверке схемы замечено коронированиена ошиновке или оборудовании или искрение между контактами линейного разъединителяпри его отключении, что свидетельствует о наличии напряжения на линии, то схемунужно проверить повторно, а свои замечания сообщить энергодиспетчеру.

4.3.4.4. Проверка отсутствия напряжения прослеживанием схемыв натуре допускается в сырую погоду также у КТП и КРУН всех напряжений приотсутствии специального указателя, предназначенного для пользования им в любуюпогоду. При этом отсутствие напряжения на вводах ВЛ и КЛ подтверждаетсяперсоналом, в чьем оперативном управлении находится линия.

4.3.4.5. В электроустановках напряжением до 1000 В сзаземленной нейтралью при применении двухполюсного указателя отсутствиенапряжения проверяется между фазами и между каждой фазой и заземленным корпусомоборудования или заземляющим (зануляющим) проводом. Допускается применятьпредварительно проверенный вольтметр. Гибкие провода переносных приборов должныиметь наконечники с изолирующим покрытием и оголенными концами не более 20 мм.Пользоваться контрольными лампами запрещается.

4.3.4.6. Устройства, сигнализирующие об отключенномсостоянии аппаратов, блокирующие устройства, постоянно включенные вольтметры и т.п.являются только вспомогательными средствами, на основании показаний и действиякоторых не допускается делать заключения об отсутствии напряжения.

Указание сигнализирующих устройств о наличии напряженияявляется безусловным признаком недопустимости приближения к данномуоборудованию.

4.3.5. Заземление отключенныхтоковедущих частей в электроустановках

4.3.5.1. Заземление токоведущих частей производится в целяхзащиты работающих от поражения электрическим током в случае ошибочной подачинапряжения к месту работы. После наложения переносных заземлений вывешиваютплакаты "Заземлено" на приводах разъединителей, отделителей ивыключателей нагрузки, а также на ключах и кнопках дистанционного управленияими.

В РУ - 3,3; 6; 10; 27,5; 35 кВ независимо от включениястационарных заземляющих ножей необходимо устанавливать переносное заземлениенепосредственно на месте работ. В блоках РУ - 27,5 кВ, 35 кВ устанавливаетсяодно дублирующее переносное заземление со стороны трансформатора тока; втрехфазных блоках допускается установка дублирующего переносного заземления наодной незаземленной фазе. Установка переносных заземлений производится послевключения с обеих сторон стационарных заземляющих ножей. В ОРУ 110 и 220 кВпереносные заземления требуется устанавливать в случаях, когда заземляющие ножине видны с места работы.

4.3.5.2. Сечение переносного заземления должно быть выбранос учетом наибольшего установившегося тока короткого замыкания и временисрабатывания основной релейной защиты (приложение 13 к настоящей Инструкции).

Запрещается пользоваться для заземления проводниками, непредназначенными для этой цели, а также присоединять заземления посредствомскрутки.

4.3.5.3. Накладывать переносные заземления на отключенныетокове-дущие части необходимо непосредственно после проверки отсутствиянапряжения. При этом заземление сначала присоединяется к земле, а послепроверки отсутствия напряжения накладывается на токоведущие части. Сниматьпереносные заземления следует в обратной последовательности.

4.3.5.4. Переносные заземления устанавливаются и снимаются вдиэлектрических перчатках с применением штанги из изолирующего материала.

Закреплять зажимы наложенных заземлений следует такжештангой или руками в диэлектрических перчатках.

4.3.5.5. При выполнении работ на ЭЧЭ с отключением РУ - 3,3кВ каждый фидер контактной сети должен быть заземлен отдельным переноснымзаземлением. Использование при этом трехфазных заземлений не допускается.

4.3.5.6. В электроустановке напряжением выше 1000 Взаземления накладываются на токоведущие части всех фаз, полюсов отключенногодля производства работ участка электроустановки со всех сторон, откуда можетбыть подано напряжение, в том числе и вследствие обратной трансформации.

Допускается наложение с каждой стороны одного заземления.При работах в РУ накладывать заземления на противоположных концах линий,питающих РУ, не требуется.

4.3.5.7. Переносные заземления, установленные на токоведущиечасти, должны быть отделены видимым разрывом от токоведущих частей, находящихсяпод напряжением.

4.3.5.8. В электроустановках до 1000 В при подготовке работыв местах, где установка переносного заземления опасна или невозможна, должныбыть приняты дополнительные меры безопасности, препятствующие подаченапряжения.

Список таких электроустановок с указанием мест, гдезатруднено наложение переносных заземлений, и перечень дополнительных мерутверждается ответственным за электрохозяйство.

4.3.5.9. Наложение заземлений не требуется при работе наоборудовании, если от него со всех сторон отсоединены шины, провода и кабели,по которым может быть подано напряжение, если на него не может быть поданонапряжение путем обратной трансформации или от постороннего источника и приусловии, что на этом оборудовании не наводится напряжение. Концы отсоединенныхкабелей при этом должны быть закорочены и заземлены.

4.3.5.10. В электроустановках напряжением выше 1000 Ввключать и отключать заземляющие ножи разрешается одному лицу из оперативногоили оперативно-ремонтного персонала с группой IV. Установка и снятие переносныхзаземлений должны производиться в 2 лица, одним из которых являетсядопускающий, другим - начальник, старший электромеханик (электромеханик)тяговой подстанции, ответственный руководитель или производитель работ.

4.3.5.11. В электроустановках напряжением до 1000 В всеоперации по наложению и снятию заземлений разрешается выполнять 1 лицу изоперативно-ремонтного персонала с группой IV.

4.3.5.12. Допускается временноеснятие заземления, наложенного при подготовке рабочего места, если этотребуется по характеру выполняемых работ (измерение сопротивления изоляции,высоковольтные испытания, прогрузка защит и т.п.).

При этом рабочее место готовится в полном соответствии сизложенными выше требованиями и лишь на время снимаются те заземления, приналичии которых работа не может быть выполнена.

При выдаче наряда разрешение на временное снятие заземленийвносится в строку "Отдельные указания" с записью о том, где и длякакой цели требуется снятие заземлений.

4.3.5.13. Временное снятие иповторное наложение заземлений выполняет допускающий, ответственныйруководитель, производитель работ или член бригады с группой III поднаблюдением производителя работ.

4.3.6. Хранение и учет заземлений

Комплекты переносных заземлений должны быть пронумерованы,иметь бирки с указанием номера и сечения заземляющего проводника и храниться вотведенных для этого местах. Места для хранения переносных заземлений должныбыть снабжены номерами в соответствии с номерами, имеющимися на этихкомплектах.

Наложение и снятие переносных заземлений, включение иотключение заземляющих ножей при работе по наряду или по распоряжению должноотражаться в оперативном журнале. Все переносные заземления учитывают пономерам с указанием мест их нахождения.

4.4. Производство работ по предотвращениюаварий и ликвидации их последствий

4.4.1. В аварийных случаях, а также кратковременные нетерпящие отлагательства работы по устранению таких неисправностей оборудования,которые могут привести к аварии, разрешается производить без наряда по приказуЭЧЦ с последующей записью в оперативном журнале:

- оперативному персоналу (в установках напряжением выше 1000В не менее чем 2 лицам);

-ремонтному персоналу под наблюдением оперативного, есливыписка и оформление наряда вызовут задержку ликвидации последствий аварии;

- ремонтному персоналу под наблюдением обслуживающего даннуюэлектроустановку лица из административно-технического персонала (в случае занятостиоперативного персонала, а также в отсутствие постоянного персонала) - с группойV (вустановках до 1000 В - с группой IV).

4.4.2. При отсутствии на подстанции лиц, имеющих правовыдачи наряда, работу выполняют по приказу ЭЧЦ.

4.4.3. При работах по предотвращению аварии должнывыполняться все мероприятия, обеспечивающие безопасность работ.

4.4.4. Участие дежурного электромеханика в ликвидациипоследствий аварии (непосредственное, путем наблюдения за работающими)разрешается с ведома энергодиспетчера. При отсутствии связи такое разрешение нетребуется.

5. МЕРЫ БЕЗОПАСНОСТИ ПРИ ПОДГОТОВКЕ ИВЫПОЛНЕНИИ ОТДЕЛЬНЫХ РАБОТ

5.1. Работы на сглаживающем устройстве и егореакторе

5.1.1. Работы на сглаживающем устройстве (СУ) подстанциивыполняют по наряду с отключением его со стороны плюсовой и минусовой шин. Еслипоследовательно с разъединителем, установленным в камере СУ, не смонтированразъединитель в ЗРУ - 3,3 кВ, то разъединитель в камере СУ должен иметьстационарное ограждение.

5.1.2. При подготовке места работы в камере СУ необходимо:

- отключить разъединители в ЗРУ - 3,3 кВ и камере СУ;

- включить СУ на разрядный резистор;

- включить заземляющие ножи СУ (при наличии);

- снять остаточный заряд конденсаторов путем соединениямежду собой разрядной штангой обоих выводов, замкнуть накоротко свободныевыводы конденсаторов (выводы конденсаторов, не находящихся в работе должны бытьзакорочены постоянно);

- установить на токоведущие части СУ переносное заземление;

- вывесить плакаты по технике безопасности.

5.1.3. Работы на реакторе, включенном в минусовую шину,требующие разрыва цепи обратного тока, следует выполнять по наряду со снятиемнапряжения с РУ - 3,3 кВ и заземлением сборных шин - плюсовой и минусовой.

Работы на реакторе, включенном в минусовую шину, не требующиеразрыва электрической цепи, допускается выполнять без снятия напряжения с РУ -3,3 кВ.

К таким работам относят: подключение измерительных приборовк цепи отсоса, поджатие контактов, проверка электросоединений с соблюдениемусловия, что оставшиеся в цепи провода составляют не менее половины общегосечения и обеспечивают нормальную работу без перегрева.

Работы выполняют по наряду бригадой в составе не менее 2-хчеловек с группами V и III.Персонал должен работать в диэлектрических перчатках и ботах.

5.1.4. Работы на реакторе, включенном в плюсовую шину 3,3кВ, можно выполнять только со снятием напряжения с РУ - 3,3 кВ и заземлениемсборных шин - плюсовой и минусовой.

5.2. Работы на постах секционирования,пунктах параллельного соединения, автотрансформаторных пунктах электропитания,пунктах подготовки к рейсу пассажирских поездов

5.2.1. Работы на постах секционирования, пунктахпараллельного соединения, автотрансформаторных пунктах электропитания, пунктахподготовки к рейсу пассажирских поездов выполняются со снятием напряжения понаряду. При этом члену бригады разрешается совмещать обязанности допускающего.

Подготовка рабочего места и допуск к работе должныпроводиться по отдельным приказам ЭЧЦ. При обслуживании электроустановоквыездными бригадами разрешается выдача наряда и проведение инструктажапроизводителю работ накануне, но не более чем за 24 часа до начала работ. Передпроизводством работ необходимо проверить заземление на рельс ПС, ППС КП, АТП,ППП.

5.2.2. Работы на панелях, щитах, стойках и т.п.,установленных в отдельных отсеках (шкафах) управления, в коридоре ПС (вариантсо зданием) могут производиться по распоряжению без отключенияэлектроустановок.

Ремонт и опробование стоек телемеханики с подачей сигналовТУ-ТС на реле телемеханики и проверку наличия питания устройств ТУ разрешеновыполнять в порядке текущей эксплуатации в 2 лица оперативно-ремонтномуперсоналу с группой IV с предварительной записью в оперативном журнале иуведомлением ЭЧЦ.

5.2.3. На ППС КП и ППП постоянного тока, не имеющихотдельных отсеков (шкафов) управления, все работы следует выполнять с ихотключением по наряду.

5.2.4. Работы на крышевом оборудовании ПС, ППС КП, ПППпостоянного тока производят:

- при размещении разъединителей на крыше - с отключениемэлектроустановки, отсоединением шлейфов разъединителей от контактной сети изаземлением их на тяговый рельс;

- при размещении разъединителей на отдельно стоящих опорах -без отключения шлейфов разъединителей от контактной сети;

- при установке на крыше трансформаторов для питаниясобственных нужд - с отключением и заземлением их с высокой и низкой стороны.

5.2.5. При подготовке рабочего места со снятием напряжениядолжны быть приняты меры, предотвращающие ошибочное включение секционныхразъединителей (отсоединение тяги моторных приводов, открытие крышек привода,снятие предохранителей в цепях управления, применение механических блокировок ит.п.).

Одновременная работа на приводах секционных разъединителей ина отключенных токоведущих частях запрещается.

5.2.6. Проведение высоковольтных испытаний разрядников безотсоединения от их шин не допускается.

5.2.7. Работы с частичным или полным разрывом заземляющихпроводов (рабочего заземления) производятся со снятием напряжения, т.е. сотключением и заземлением электроустановки, а также трансформаторов собственныхнужд.

В местах подключения рабочего заземления к тяговой рельсовойсети должен быть установлен знак-указатель "Опасно. Высокоенапряжение" с изображенной на нем стрелой красного цвета, предупреждающегоперсонал о недопустимости ошибочных отключений рабочего заземления.

5.3. Работы на фидерных выключателях 27,5 кВ

5.3.1. Работы на фидерном выключателе и трансформаторах токанеобходимо выполнять по наряду со снятием напряжения.

5.3.2. Блоки фидеров в ОРУ - 27,5 кВ блочного типа должныиметь лестницы для подъема с блокировкой безопасности.

Выключатели фидеров 27,5 кВ, установленные на отдельныхфундаментах, должны быть ограждены и оборудованы лестницами.

5.3.3. В блочных РУ-27,5 кВ необходимо устанавливать 1дублирующее переносное заземление со стороны трансформатора тока, установкакоторого производится после включения с обеих сторон стационарных заземляющихножей.

Переносное заземление должно устанавливаться с земли беззахода в конструкцию блока.

Для обеспечения удобства установки и надежности крепленияпереносного заземления к шине "трансформатор тока-разъединитель"следует прикрепить специальную скобу, на которую должно завешиватьсязаземление. Скобу следует крепить таким образом, чтобы обеспечиваласьнадежность электрических контактов, а ее размеры и конфигурация не нарушалитребований ПУЭв части расстояний от токоведущих частей до заземленных. Установка скобыпроизводится со снятием напряжения.

В блоках 27,5 кВ, не имеющих настила между нижним поясом,где размещен привод выключателя, и верхним, где размещены корпус выключателя итрансформатор тока, допускается установка дублирующего переносного заземленияна шину "выключатель-трансформатор тока". В этом случае лицо,устанавливающее заземление, может зайти за каркас блока, но должно находитьсясбоку от шины той фазы, на которую устанавливается заземление.

5.3.4. При наличии между приводом и нижним поясомвыключателя ограждения, препятствующего приближению к токоведущим частям наопасное расстояние, разрешается производство работ на приводе по распоряжению.Если такого ограждения нет, работу следует выполнять по наряду с отключениемтоковедущих частей.

5.4. Обслуживание установок компенсацииреактивной мощности

5.4.1. Работы на конденсаторных установках выполняются понаряду со снятием напряжения бригадой не менее 3 человек с группами с V по III.

5.4.2. Установку продольной компенсации (УПК) необходимоотключать в следующей последовательности:

- включить шунтирующий выключатель;

- включить шунтирующий разъединитель;

- отключить поочередно оба шинных разъединителя;

- включить поочередно оба заземляющих ножа, сблокированных сшинными разъединителями. Включают УПК в обратной последовательности.

5.4.3. Установку поперечной компенсации (КУ) необходимоотключать в следующей последовательности:

- отключить выключатель, шунтированный резистором;

- отключить второй выключатель;

- отключить шинный разъединитель;

- включить заземляющий нож, сблокированный с шиннымразъединителем, и заземляющий нож конденсаторной установки. Включаются КУ в обратнойпоследовательности.

5.4.4. Запрещается производство каких-либо работ наотключенной конденсаторной установке, на которой не проведен контрольный разрядвсех конденсаторов (независимо от наличия в схеме разрядных трансформаторов илиразрядных резисторов).

Разряд конденсаторов КУ и УПК производится в следующихслучаях:

- после отключения от распредустройства;

- после испытания повышенным напряжением;

- после измерения распределения напряжения по рядам иемкости конденсаторов методом амперметра-вольтметра.

5.4.5. Для выполнения контрольного разряда необходимо:проверить отсутствие рабочего напряжения путем прослеживания схемы установки внатуре; присоединить заземляющий проводник разрядной штанги к контурузаземления; произвести разряд каждого конденсатора или параллельно соединенногоряда (группы) конденсаторов КУ или УПК.

Разряд выполняется путем соединения между собойметаллическим стержнем разрядной штанги обоих выводов и каждого выводаконденсаторов с его корпусом.

Особую осторожность при разряде конденсаторов следуетсоблюдать при аварийном отключении конденсаторной установки.

5.4.6. Работа на реакторе КУ и в его цепи разрешается толькопосле отключения и заземления компенсирующего устройства, разряда конденсаторови установки переносного заземления на высоковольтном выводе реактора.

5.4.7. Разрыв цепи рабочего заземления конденсаторныхустановок при их работе не допускается.

5.5. Обслуживание блока трансформаторасобственных нужд и других трехфазных блоков

5.5.1. Обслуживание блоков трансформаторов собственных нужди других трехфазных блоков на тяговых подстанциях постоянного и переменноготока производится по наряду со снятием напряжения. При этом токоведущие частидолжны быть заземлены со всех сторон, откуда может быть подано напряжение.

5.5.2. В трехфазных блоках 27,5-35 кВ, имеющих с внешнейстороны трансформаторы напряжения, между выключателем и разрядником по всейвысоте верхнего пояса блока должно быть установлено ограждение. В случае егоотсутствия работу на оборудовании (выключатель, трансформатор тока) следуетпроизводить только со снятием напряжения со всего оборудования блока, включаяшинный разъединитель, или с установкой временного ограждения между выключателеми разрядником по всей высоте верхнего пояса блока.

Дублирующее переносное заземление в блоках РУ - 27,5 кВ, 35кВ допускается устанавливать на одной незаземленной фазе между шиннымразъединителем и выключателем.

5.6. Работы на коммутационных аппаратах

5.6.1. Работы на коммутационных аппаратах (выключателях,отделителях, короткозамыкателях, разъединителях) с автоматическими приводами идистанционным управлением выполняются со снятием напряжения по наряду.

При этом работы на приводах линейных разъединителей фидеровконтактной сети могут выполняться как однотипные работы одной бригадой поодному наряду с поочередной подготовкой рабочих мест (п.4.2.2.3. настоящей Инструкции).

Перед допуском к работе на коммутационных аппаратах сдистанционным управлением следует:

- отключить силовые цепи привода, цепи оперативного тока ицепи подогрева;

- привести в нерабочее положение включающий груз иливключающие пружины;

- вывесить плакаты "Не включать. Работают люди" наключах дистанционного управления.

5.6.2. Для пробных включений и отключений коммутационногоаппарата при его регулировке допускается временная подача напряжения в цепиоперативного тока и силовые цепи привода, в цепи сигнализации и подогрева.Установку снятых предохранителей, включение отключенных цепей, а также снятиена время опробования плакатов "Не включать. Работают люди" осуществляетдопускающий или по его разрешению производитель работ. Дистанционно включатьили отключать коммутационный аппарат для опробования может лицо, ведущеерегулировку, либо по его требованию оперативный персонал. При опробованиикоммутационных аппаратов бригада должна находиться на безопасном расстоянии.После опробования при необходимости продолжения работы на коммутационномаппарате лицом из оперативного персонала или по его разрешению производителемработ должны быть выполнены технические мероприятия, требуемые для допуска кработе.

5.6.3. Работы на приводах коммутационных аппаратов можновыполнять по распоряжению при соблюдении допустимых расстояний до токоведущихчастей, указанных в таблице 3.1.

5.7. Обслуживание комплектныхраспределительных устройств (КРУ)

5.7.1. Все работы в КРУ, требующие выполнения техническихмероприятий, выполняются по наряду, а на тележках полностью выкаченных - пораспоряжению. В КРУ с оборудованием на выкатываемых тележках запрещается безснятия напряжения с шин и их заземления проникать в отсеки ячеек, не отделенныесплошными металлическими перегородками от шин или от непосредственносоединенного с КРУ оборудования.

5.7.2. При работе в отсеке шкафа КРУ тележку с оборудованиемнеобходимо выкатить, шторку отсека, в котором токоведущие части остались поднапряжением, запереть на замок и вывесить плакат "Стой. Напряжение".В отсеке вывесить плакат "Работать здесь".

В КРУ, оснащенных заземляющими ножами (ЗН), наприсоединениях, схема которых исключает подачу напряжения с другой стороны,отсутствие напряжения перед включением этих ножей допускается проверятьпрослеживанием схемы в натуре.

5.7.3. Ремонт шин КРУ выполняется со снятием напряжения совсех присоединений распределительного устройства. При наличии секционноговыключателя работы выполняются по каждой секции отдельно.

При этом должны быть отключены линейные разъединители всехприсоединений и установлены заземления на каждое присоединение.

5.7.4. При работах вне КРУ на отходящих ВЛ и КЛ (приложение 14 кнастоящей Инструкции) или на подключенном к ним оборудовании необходимо тележкус выключателем выкатить из шкафа, верхнюю шторку или дверцы запереть на замок ивывесить плакаты "Не включать. Работа на линии" или "Невключать. Работают люди".

При наличии блокировки между заземляющими ножами и тележкойс выключателем допускается устанавливать последнюю в контрольное положениепосле включения этих ножей.

При отсутствии такой блокировки, а также при отсутствии заземляющихножей в шкафах разрешается устанавливать тележку в промежуточное междуконтрольным и выкаченным положением при условии запирания ее на замок в этомположении. Тележка может быть установлена в промежуточное положение независимоот того, заземлены выводы присоединения или нет.

5.7.5. Устанавливать в контрольное положение тележку свыключателем для его опробования и работы в цепях управления и защитыразрешается в тех случаях, когда работы вне КРУ на отходящих ВЛ и КЛ или наподключенном к ним оборудовании не производятся или на это присоединениеналожено заземление в шкафу КРУ.

5.8. Обслуживание измерительных приборов,устройств релейной защиты, вторичных цепей, устройств телемеханики

5.8.1. Для обеспечения безопасности работ, проводимых вцепях измерительных приборов и устройств релейной защиты по распоряжению,вторичные обмотки измерительных трансформаторов тока и напряжения должны иметьпостоянное заземление. В сложных схемах релейной защиты для группы электрическисоединенных вторичных обмоток трансформаторов тока независимо от их числадопускается выполнять заземление только в одной точке. При необходимостиразрыва токовой цепи измерительных приборов и реле цепь вторичной обмоткитрансформатора тока предварительно закорачивают на специально предназначенныхдля этого зажимах.

5.8.2. В цепях между трансформатором тока и зажимами, гдеустановлена закоротка, запрещается производить работы, которые могут привести кразмыканию цепи.

5.8.3. При производстве работ на трансформаторах тока или вих вторичных цепях необходимо соблюдать следующие меры безопасности:

- цепи измерений и защиты присоединять к зажимам указанныхтрансформаторов тока после полного окончания монтажа вторичных схем;

- при проверке полярности приборы, которыми онапроизводится, до подачи импульса тока в первичную обмотку надежно присоединятьк зажимам вторичной обмотки.

5.8.4. Работы в цепях устройств релейной защиты, автоматикии телемеханики (РЗАиТ) производятся по исполнительным схемам; работа без схем,по памяти, запрещается. При работах в устройствах РЗАиТ следует пользоватьсяспециальным электротехническим инструментом с изолирующими рукоятками илиработать в диэлектрических перчатках.

5.8.5. При проверке цепей РЗАиТ в случае необходимости поусловиям работы разрешается оставаться одному лицу из состава бригады с группойIII впомещении электроустановок напряжением выше 1000 В (регулировка выключателей,проверка изоляции и т.п.). Этому лицу производитель работ должен датьнеобходимые указания по технике безопасности.

5.8.6. При работах в цепях трансформаторов напряжения сподачей напряжения от постороннего источника снимают предохранители со сторонывысшего и низшего напряжений и отключаются автоматы вторичных обмоток.

5.8.7. При необходимости производства каких-либо работ вцепях или на аппаратуре РЗАиТ при включенном основном оборудовании принимаютдополнительные меры против его случайного отключения (отключение промежуточногореле и т.п.).

5.8.8. Переключения, включение и отключение выключателей,разъединителей и другой аппаратуры, необходимые при наладке или проверкеустройств РЗАиТ, выполняет оперативный персонал.

5.9. Обслуживание электросчетчиков

5.9.1. Снимать показания электросчетчиков и другихизмерительных приборов, установленных на щитах управления и в РУ, разрешаетсяединолично лицам из оперативного персонала, а персоналу других организаций - всопровождении лица из местного оперативного персонала с группой IV.

5.9.2. Установку и снятие электросчетчиков и другихизмерительных приборов, подключенных к измерительным трансформаторам, должныпроизводить по наряду со снятием напряжения 2 лица, из которых одно должноиметь группу IV, авторое - III.

При наличии испытательных блоков или специальных зажимов,позволяющих безопасно закорачивать токовые цепи и отключать цепи напряжения, установкуи снятие этих электросчетчиков, а также их проверку указанные лица могутвыполнять по распоряжению.

5.9.3. Установку и снятие электросчетчиков непосредственноговключения в установках до 1000 В допускается производить по распоряжению соснятием напряжения с подводящих проводов 1 лицу с группой III.

5.9.4. Установку и снятие электросчетчиков разныхприсоединений, расположенных в одном помещении, можно производить по одномураспоряжению без оформления перехода с одного рабочего места на другое.

5.9.5. На панелях каждого присоединения электросчетчиковдолжна быть нанесена надпись наименования присоединения.

5.10. Чистка изоляции в распределительныхустройствах, окраска

5.10.1. Чистка изоляции выполняется по категории работ соснятием напряжения по наряду или распоряжению. Чистку изоляции рекомендуетсясовмещать с другими работами, требующими снятия рабочего напряжения.

5.10.2. В ЗРУ запрещается производить покраску нитрокраскамии другими лакокрасочными материалами и составами, образующими взрывоопасныепары.

Безопасность покрасочных работ в электроустановкахобеспечивается выполнением организационно-технических мероприятий.

При покраске ограждений токоведущих частей запрещаетсявыполнять покраску их внутренних поверхностей без снятия напряжения и выполнениявсех организационно-технических мероприятий.

5.11. Проведение испытаний оборудования иизмерений. Испытания с подачей повышенного напряжения от постороннего источникатока

5.11.1. Испытания проводятся бригадой в составе не менее 2человек, из которых производитель работ должен иметь группу IV, а остальные - III. Испытания может выполнять лишьперсонал, прошедший специальную проверку знания схем и правил проведенияиспытаний. Указанную проверку производят одновременно с общей проверкой знанийнастоящей Инструкции в те же сроки и в той же комиссии с включением в ее составспециалиста, имеющего право на испытания оборудования. Лица, допущенные кпроведению испытаний, должны иметь отметку об этом в удостоверении.

5.11.2. Испытания в установках выше 1000 В выполняются понаряду. Допуск на проведение испытаний производится только после удаления срабочих мест других бригад, работающих на подлежащем испытанию оборудовании, исдачи ими нарядов.

5.11.3. В состав бригады, проводящей испытания, могут бытьвключены лица из ремонтного персонала с группой II длявыполнения подготовительных работ и охраны испытываемого оборудования. Доначала испытаний производитель работ должен проинструктировать этих работниково мерах безопасности при испытаниях.

Проведение испытаний оговаривается в наряде в строке"Поручается".

5.11.4. При сборке испытательной цепи прежде всегозаземляется испытательная установка и, если требуется, корпус испытываемогооборудования. Перед присоединением испытательной установки к сети 380/220 В навывод высокого напряжения установки накладывается заземление, сечение которогодолжно быть не менее 4 мм².

Сборка цепи испытания оборудования производится персоналом,проводящим испытания. Производитель работ перед началом испытаний обязанпроверить правильность сборки цепи и надежность рабочих и защитных заземлений.

5.11.5. Снимать наложенные в электроустановке заземления,препятствующие проведению испытаний, и накладывать их снова можно только поуказанию лица, руководящего испытанием в соответствии с п.4.3.5.12. и 4.3.5.13.настоящей Инструкции после заземления вывода высокого напряжения испытательнойустановки.

5.11.6. Место испытаний, испытываемое оборудование исоединительные провода ограждает персонал, производящий испытания. В качествеограждений применяют щиты, барьеры, канаты с подвешенными на них плакатами"Испытание. Опасно для жизни". При необходимости выставляется охранаиз числа проинструктированных и введенных в наряд лиц с группой II. Члены бригады, несущиеохрану, размещаются вне ограждения.

Производитель работ должен убедиться в том, что лица,назначенные для охраны, извещены о начале испытаний и находятся на месте,покинуть которое они могут только по разрешению производителя работ.

5.11.7. При размещении испытательной установки ииспытываемого оборудования в разных помещениях или на разных участках РУразрешается пребывание членов бригады с группой III, ведущих наблюдение за состояниемизоляции, отдельно от производителя работ. Эти члены бригады должны получитьперед началом испытаний необходимый инструктаж от производителя работ инаходиться вне ограждения.

5.11.8. При испытаниях кабеля, если противоположный конецего расположен в запертой камере, ячейке РУ или в помещении, на дверях илиограждении вывешивают плакат "Испытание. Опасно для жизни". Если этидвери и ограждение не заперты, либо испытанию подвергается ремонтируемый кабельс разделанными на трассе концами, то помимо вывешивания плакатов у дверей,ограждений, у разделанных концов кабеля выставляют охрану из включенных в нарядлиц с группой П.

5.11.9. Испытательная установка присоединяется к сетинапряжением 380/220 В через коммутационный аппарат с видимым разрывом цепи иличерез штепсельную вилку, расположенные на месте управления установкой.

5.11.10. Испытательная установка должна иметь раздельнуюсветовую сигнализацию о включении сетевого и испытательного напряжения.Присоединять соединительный провод к испытываемому оборудованию или к кабелю иотсоединять его разрешается по указанию лица, производящего испытание, и толькопосле их заземления.

5.11.11. Перед началом высоковольтных испытаний следуетпроверить изоляцию испытательной установки, для чего на холостом ходу надоподать на время 3-5 с напряжение, равное испытательному.

Необходимо также проверить работу защиты, для чего на выводустановки завешивают заземление и поднимают напряжение - установка должнаотключиться.

Перед подачей испытательного напряжения на испытываемуюустановку производитель работ обязан:

- проверить, все ли члены бригады находятся на указанных имместах и удалены ли посторонние лица;

- предупредить бригаду о подаче напряжения, убедившись вотсутствии членов бригады на испытываемом оборудовании, снять заземление свывода испытательной установки, после чего подать на нее напряжение 380/220 В.

С момента снятия заземления вся испытательная установка,включая испытываемое оборудование и соединительные провода, считаетсянаходящейся под напряжением и производить какие-либо пересоединения виспытательной схеме и на испытываемом оборудовании запрещается.

5.11.12. После окончания испытаний производитель работдолжен снизить напряжение испытательной установки до нуля, отключить ее от сети380/220 В, заземлить (или дать распоряжение о заземлении) вывод установки исообщить об этом бригаде. Только после этого можно пересоединять провода отиспытательной установки или в случае полного окончания испытания отсоединять ихи снимать ограждения.

До испытания изоляции КЛ и ВЛ, а также после него необходиморазрядить кабель и линию на землю через добавочное сопротивление, наложить заземлениеи убедиться в полном отсутствии заряда. Только после этого разрешается снятьплакаты. При снятии заряда необходимо пользоваться диэлектрическими перчатками,защитными очками и стоять на изолирующем основании.

5.11.13. При высоковольтных испытаниях средств защиты вдействующих электроустановках работа оформляется нарядом. Если устройство дляиспытаний находится за постоянным ограждением и оборудовано блокировкой,препятствующей проникновению к оборудованию, находящемуся под испытательнымнапряжением, или, если применяется заводская испытательная установка, то работавыполняется в 1 лицо с группой IV по распоряжению в порядке текущей эксплуатации.

5.12. Работа с мегаомметром

5.12.1. Измерения мегаомметром в установках выше 1000 Впроизводят по наряду 2 лица, одно из которых должно иметь группу IV. В удостоверении этогоработника должна быть отметка на право выполнения этих специальных работ.

В установках напряжением до 1000 В измерения выполняются пораспоряжению в 2 лица, одно из которых должно иметь группу III.

Измерения мегаомметром выполняются на отключенныхтоковедущих частях, с которых снят заряд путем предварительного их заземления.Заземление с токоведущих частей следует снимать только после подключениямегаомметра.

5.12.2. Испытания изоляции линии, могущей получатьнапряжение с двух сторон, разрешается производить только в том случае, если отоперативного персонала электроустановки, которая присоединена к другому концуэтой линии, получено сообщение о том, что линейные разъединители и выключательотключены и вывешен плакат "Не включать. Работают люди".

5.12.3. Перед началом испытаний необходимо убедиться вотсутствии людей, работающих на той части электроустановки, к которойприсоединен испытательный прибор, запретить находящимся вблизи него лицамприкасаться к токоведущим частям и, если нужно, выставить охрану.

5.12.4. При работе с мегаомметром прикасаться к токоведущимчастям, к которым он присоединен, запрещается. После окончания работынеобходимо снять остаточный заряд с проверяемого оборудования посредством егократковременного заземления.

5.12.5. Производство измерений мегаомметром запрещается:

- на одной цепи двухцепных линий напряжением выше 1000 В, вто время, когда другая цепь находится под напряжением;

- на одноцепной линии, если она идет параллельно сработающей линией напряжением выше 1000 В;

- во время грозы или при ее приближении.

5.13. Работа с электроизмерительными клещамии измерительными штангами

5.13.1. Измерения электроизмерительными клещами иизмерительными штангами в установках выше 1000 В должны производить 2 лица сгруппами V и IV.

Ремонтный персонал измерения выполняет по наряду,оперативный - по распоряжению. В электроустановках до 1000 В измеренияэлектроизмерительными клещами может производить 1 лицо с группой III пораспоряжению.

5.13.2. Для измерений применяют клещи с амперметром,установленным на их рабочей части. Использование клещей с вынесеннымамперметром не допускается. Во время измерений запрещается нагибаться камперметру для отсчета показаний, касаться приборов, проводов и измерительныхтрансформаторов, а также использовать лестницы, случайные предметы. Вэлектроустановках до 1000 В измерения проводят в диэлектрических перчатках.Измерения в электроустановках выше 1000 В следует выполнять в диэлектрическихперчатках, защитных очках, стоя на изолирующем основании.

5.13.3. Измерения можно производить лишь на участках шин,конструктивное выполнение которых, а также расстояние между токоведущимичастями разных фаз и между ними и заземленными частями исключают возможностьэлектрического пробоя между фазами или на землю из-за уменьшения изоляционныхрасстояний за счет рабочей части клещей.

5.13.4. На кабелях напряжением выше 1000 В пользоваться дляизмерения клещами разрешается лишь в тех случаях, когда жилы кабеля изолированыи расстояние между ними не менее 250 мм.

5.13.5. При измерениях клещами пофазно токов в установках до1000 В при горизонтальном расположении фаз необходимо перед производствомизмерений оградить каждую фазу изолирующей прокладкой. Указанные операции производятсяв диэлектрических перчатках.

5.13.6. Запрещается проводить работы с измерительнымиштангами в грозу, при тумане, дожде или мокром снеге.

5.14. Работы в электроустановках, связанныес подъемом на высоту

5.14.1. Работы на высоте 1,0 м и более от поверхностигрунта, перекрытия или рабочего настила, лесов, подмостей, относятся к работам,выполняемым на высоте. При этом основным средством предохранения от падения свысоты является предохранительный пояс.

5.14.2. Состояние здоровья лиц, допускаемых к верхолазнымработам, должно отвечать медицинским требованиям, установленным для рабочих,занятых на этих работах в соответствии с приказом Министерства здравоохраненияи медицинской промышленности Российской Федерации № 90 от 14.03.96 "Опорядке проведения предварительных и периодических медицинских осмотровработников и медицинских регламентах допуска к профессии".

Список лиц, допущенных к выполнению указанных работ,утверждается ответственным за электрохозяйство. О разрешении на выполнениеработ на высоте делают записи в журнале проверки знаний и в удостоверении.

5.14.3. При работах, когда не представляется возможнымзакрепить строп предохранительного пояса за конструкцию, опору, следуетпользоваться испытанным страховочным канатом, предварительно заведенным законструкцию, деталь опоры и т.п. Выполнять эту работу должны 2 лица, второелицо по мере необходимости медленно опускает или натягивает страховочный канат.

5.14.4. Выполнять работы на конструкциях, под которымирасположены токоведущие части, без снятия напряжения с них запрещается.

5.14.5. Для подачи требуемых предметов наверх следуетиспользовать веревку. Предмет, который необходимо поднять, привязывают ксредней части веревки, один конец которой держит работник, находящийся наверху,другой конец - находящийся внизу. Бросать какие-либо предметы вверхзапрещается.

5.14.6. При работе с лесов, подмостей и т.п., имеющихограждения, пользоваться предохранительным поясом не обязательно. При работе наэлектрооборудовании, например, на крышках силовых трансформаторов,выключателях, шинных мостах, а также на крышах зданий, сооружений устройствоограждений не обязательно. При этом меры безопасности определяются выписывающимнаряд или распоряжение и указываются в строке "Отдельные указания"наряда или в оперативном журнале.

5.14.7. Персонал, работающий на порталах, конструкциях,опорах и т.п. должен пользоваться одеждой, не стесняющей движения. Личныйинструмент должен находиться в сумке.

5.14.8. Лица, осуществляющие наблюдение за членами бригады,выполняющими работы на высоте, могут размещаться на земле. Персонал,выполняющий работу и осуществляющий надзор, обязан быть в касках.

5.15. Обслуживание аккумуляторных батарей

5.15.1. Работы выполняются по распоряжению. Аккумуляторноепомещение должно иметь приточно-вытяжную вентиляцию. Дверь оборудуютсамозакрывающимся замком, открывающимся с внутренней стороны без ключа. Надверях помещения должны быть надписи: "Аккумуляторная";"Огнеопасно"; "С огнем не входить"; "Курение запрещается".

5.15.2. Приточно-вытяжную вентиляцию включают перед началомзаряда и отключают после удаления газа не ранее, чем через 1,5 ч послеокончания заряда.

5.15.3. В аккумуляторном помещении должны быть:

- стеклянная или фарфоровая кружка с носиком (или кувшин)вместимостью 1,5-2 л для составления электролита и доливки его в сосуды;

- нейтрализующий раствор соды (5 %-ный) для кислотныхбатарей и борной кислоты или уксусной эссенции (одна часть на 8 частей воды)для щелочных батарей.

5.15.4. На всех сосудах с электролитом, дистиллированнойводой и нейтрализующими растворами должны быть сделаны соответствующие надписи(названия веществ и процентное содержание) .

5.15.5. Кислоту надлежит хранить в стеклянных бутылях спритертыми пробками, снабженных бирками с ее названием. Бутыли с кислотой вколичестве, необходимом для эксплуатации батареи, и порожние бутыли хранят вотдельном помещении при аккумуляторной батарее. Бутыли устанавливают на полу вкорзинах или деревянных обрешетках.

5.15.6. Стеклянные бутыли с кислотами и щелочами переносятобязательно вдвоем. Бутыль вместе с корзиной помещают в специальный деревянныйящик с ручками или переносят на специальных носилках с отверстием посередине иобрешеткой, в которую бутыль должна входить с корзиной на 2/3 высоты.

5.15.7. При приготовлении электролита кислоту медленно (воизбежание интенсивного нагрева раствора) вливают тонкой струёй из кружки вфарфоровый или другой термостойкий сосуд с дистиллированной водой.

Электролит при этом все время перемешивают стекляннымстержнем или трубкой либо мешалкой из кислотоупорной пластмассы.

Запрещается приготовлять электролит, вливая воду в кислоту.В готовый электролит доливать воду разрешается.

5.15.8. При работах с кислотой и щелочью необходимо надеватькостюм (грубошерстный для кислоты и хлопчатобумажный для щелочи), резиновыесапоги (под брюки) или галоши, резиновый фартук, защитные очки и антикислотныерезиновые перчатки.

Все работы с кислотой, щелочью и свинцом должны выполнятьспециально обученные лица с группой по электробезопасности IV. После окончания работы ваккумуляторной следует тщательно вымыть руки и лицо, прополоскать рот.

5.15.9. Работы по пайке пластин в аккумуляторном помещениивыполняют по наряду или распоряжению при следующих условиях:

- пайка разрешается не ранее чем через 2 ч. после окончания заряда.Батарею, работающую по методу постоянного подзаряда, за 2 ч. до начала работпереводят в режим разряда, до начала работ помещение должно бытьпровентилировано в течение 2 ч.;

- во время пайки помещение непрерывно вентилируют;

- место пайки ограждают от остальной батареи огнестойкимищитами;

- во избежание отравления свинцом и его соединениями должныбыть приняты меры предосторожности и определен режим работы в соответствии синструкциями по эксплуатации и ремонту аккумуляторных батарей.

5.16. Обслуживание сборок и щитов до 1000 В

5.16.1. Каждый низковольтный щит должен быть снабженоднолинейной схемой и иметь необходимые оперативные надписи.

5.16.2. Ремонтные работы следует выполнять по наряду, кромеуказанных в п. 1 приложения9 к настоящей Инструкции.

5.16.3. При снятии напряжения необходимо обеспечить видимыйразрыв снятием предохранителей или отключением рубильников, причем к последнимдолжны быть приняты меры для предотвращения ошибочного включения.

Допускается снимать напряжение без видимого разрыва(автоматом). В этом случае необходимо проверить отсутствие напряжения наотходящих концах кабеля.

5.16.4. Допускается производство работ на щитах и сборках соснятием напряжения только с отдельных фидеров и частей.

При этом необходимо пользоваться диэлектрическими ковриками,диэлектрическими перчатками и изолированным инструментом, оградить соседние,оставшиеся под напряжением части ковриками, экранами, прокладками, накладками,щитами и т.п. изоляционными материалами.

5.16.5. Работы на щитах и сборках с простой схемой иодносторонним питанием разрешается выполнять в порядке текущей эксплуатацииодному лицу из оперативно-ремонтного персонала или специально закрепленногоперсонала с группой IV.

5.17. Обслуживание мест подключенияотсасывающих линий

5.17.1. Полный разрыв цепи отсоса, в том числе и АТП, илиуменьшение ее сечения до опасного по условиям нагрева проводов значениядопускается по наряду с отключением подстанции, АТП и заземлением ее сборныхшин.

5.17.2. Работы по ремонту мест присоединения отсоса безполного разрыва на всех тяговых подстанциях (кроме стыковых и совмещенных), наАТП и на стороне тяговой рельсовой цепи допускается производить по наряду безотключения тяговой подстанции или АТП.

На подстанциях постоянного тока к таким работам относятся:работы на сборке отсасывающей линии, на спусках отсасывающей линии, проложенныхпо опорам контактной сети, в шкафу отсоса по разъединению жил кабеля; заменаперемычек от ДТ к рельсам.

На подстанциях переменного тока и АТП к таким работамотносятся: работа на шине и рельсах заземленной фазы, в месте их подключения кподъездному пути, на спусках воздушных отсосов, проложенных по опорамконтактной сети, замена перемычек от ДТ к рельсам.

Эта работа должна проводиться совместно с электромеханикомСЦБ.

5.17.3. Смену дроссель-трансформатора, к которому подключенаотсасывающая линия ЭЧЭ или АТП на одном из путей 2-путного или многопутногоучастка, выполняют с отключением ЭЧЭ, АТП.

5.17.4. Указанные работы выполняются совместно с работникамиЭЧК по наряду бригадой не менее 2-х человек с группой V и III.

При работе без отключения подстанции или АТП принимаетсякатегория работ без снятия напряжения на токоведущих частях и вблизи них. Приэтом допускается совмещение обязанностей допускающего и производителя работ.Если работы производятся с отключением ЭЧЭ, АТП, принимается категория соснятием напряжения.

5.17.5. Допуск к работе осуществляет работник подстанции - допускающий,который должен предупредить бригаду о состоянии цепи отсоса (обесточена или поднапряжением) и о необходимости сохранения во все время работ целости цепиотсоса, если работы выполняются без отключения подстанции, АТП.

5.17.6. Ремонт соединительных узлов цепи отсоса ЭЧЭпеременного тока, АТП допускается производить только на одной жиле отсасывающейлинии или перемычке от нее к тяговым рельсам.

Перед разборкой соединительных узлов на месте разрыва долженбыть установлен шунт из медного гибкого провода сечением не менее 95 мм².Работы выполняются в диэлектрических перчатках, стоя на изолирующем основании ипод непрерывным надзором производителя работ.

На ЭЧЭ постоянного тока допускается поочередное разъединениежил без установки шунта, но с постоянным контролем на ощупь температурыоставшихся в работе жил. Суммарное сечение отсоединенных жил не должнопревышать 25 % общего сечения. При заметном повышении температуры проводовнеобходимо установить шунт.

Замену перемычек (усовиков) от выводов ДТ к рельсам следуетпроизводить поочередно с предварительной установкой одной временной перемычкитакого же сечения.

5.18. Работы в открытых распределительных устройствахс грузоподъемными машинами, механическими вышками и выдвижными лестницами

5.18.1. Работу в ОРУ, вблизи ВЛ или линий, питающихконтактную сеть, с использованием грузоподъемных машин (ГПМ), механическихвышек и выдвижных лестниц с механическим приводом* следует выполнять по наряду,со снятием напряжения. В графе "Отдельные указания" наряда необходимоуказать тип ГПМ, длину подъемной или выдвижной части, а в графе "Членыбригады" - кто из членов бригады является крановщиком (водителем), а ктостропальщиком.

5.18.2. Работы производятся под руководством и непрерывнымнадзором лица, ответственного за безопасное перемещение грузов кранами изэлектротехнического персонала с группой V, назначаемого для каждого подразделения приказом по ЭЧ иимеющего соответствующее удостоверение.

* В дальнейшем именуемые: грузоподъемные машины, если не требуетсяразделения

5.18.3. Перед началом работы водитель ГПМ должен убедиться висправности машины. Для этого в безопасном месте, вдали от токоведущих частей,следует опробовать вхолостую все механизмы с проверкой действия тормозов,ограничителей, указателей грузоподъемности и вылета стрелы, исправностисигнализации и т.п. Неисправные ГПМ к работе не допускаются.

5.18.4. Проезд ГПМ через ОРУ и под ВЛ, находящимися поднапряжением, производится под непрерывным надзором ответственного за безопасноеперемещение грузов кранами или лица из оперативного персонала с группой не нижеIV. При проезде подъемныеи выдвижные части ГПМ должны находиться в транспортном положении. Под ВЛгрузоподъемные машины должны проезжать в местах наименьшего провеса проводов (уопор). Скорость движения не должна превышать 10 км/ч.

5.18.5. При проезде и работе ГПМ расстояние до токоведущихчастей от подъемных и выдвижных частей, стропов, грузозахватных приспособлений,грузов должно быть не менее указанных в графе 3 табл. 3.1. При работе на этих механизмах расстояние отчеловека, находящегося на подъемных и выдвижных частях, должно быть также неменее указанных в графе 3 табл.3.1.

5.18.6. Запрещается подъем и поворот стрелы, подъемтелескопической вышки или выдвижной лестницы на высоту и на угол, при которыхрасстояния до токоведущих частей окажутся меньше указанных в графе 3 табл. 3.1. Предельно допустимыйугол поворота стрелы или другой выдвижной или подъемной части в горизонтальнойплоскости обеспечивается установкой ограничителя поворота подъемных механизмовили при необходимости обозначается шестами с красными флажками.

5.18.7. Лицо, ответственное за безопасное перемещение грузовкранами, обязано до подъема стрелы в рабочее положение проверить правильностьустановки крана в указанном им месте, после чего можно дать разрешение наработу крана.

5.18.8. Работать на стреловых кранах и устанавливать ихнепосредственно под проводами ВЛ 0,4-35 кВ, находящихся под напряжением,запрещается.

5.18.9. Водители ГПМ должны иметь группу II, а стропальщики - группу I. При допуске к работе в ОРУи под ВЛ они должны быть проинструктированы о порядке проезда и работы в этихэлектроустановках.

К управлению выдвижными лестницами с механическим приводомдопускаются лица ремонтного персонала с группой III.

5.18.10. Грузоподъемные машины на резиновом или гусеничномходу, работающие в ОРУ тяговой подстанции, следует заземлять на его контурзаземления. Сечение заземляющего проводника должно быть не менее площадисечения переносного заземления, рассчитанного для данного РУ.

Кран, работающий в охранной зоне питающих линий тяговыхподстанций, можно также заземлять на заземляющий проводник опоры этих линийлибо непосредственно на металлическую опору.

Заземление ГПМ выполняется под руководством оперативно-ремонтногоперсонала стропальщиком или водителем ГПМ.

5.18.11. Перед началом работы производитель работ долженубедиться в исправности механизмов ГПМ и вспомогательных грузозахватныхприспособлений.

Машины, оборудованные выносными опорами, должны бытьпоставлены на них.

У механических вышек и гидроподъемников перед началом работыпроверяют в действии выдвижную и подъемную части, а у механических вышек, крометого, подъемную часть устанавливают вертикально и фиксируют в таком положении.При выявлении неисправности в машине работы прекращаются.

Работать с телескопической вышки (гидроподъемника) следуетстоя на дне корзины (люльки) и закрепившись стропами предохранительного поясаза конструкцию корзины (люльки).

Переход из корзины (люльки) на опору или оборудование иобратно допускается только с разрешения производителя работ.

5.18.12. Устанавливать ГПМ вблизи кабельных каналов, у краяземляных выемок и т.п. можно только с разрешения лица, ответственного забезопасное перемещение грузов и в соответствии с действующими Инструкциямиинспекции котлонадзора.

5.18.13. Запрещается стоять под поднимаемым грузом,натягиваемым проводом, корзиной вышки, вблизи от упоров крана.

5.18.14. При работах с вышки (гидроподъемника) должна бытьзрительная связь между находящимся в корзине (люльке) членом бригады иводителем. При отсутствии зрительной связи у вышки должен находиться другойчлен бригады, передающий водителю команды о подъеме или спуске корзины(люльки). Все сигналы подает только одно лицо (бригадир, стропальщик), кромесигнала "Стой", который может быть подан любым работником, заметившимявную опасность.

5.18.15. Подъем, перемещение и установку разъединителей идругих аппаратов рубящего типа производят в положении "Включено", ааппаратов, снабженных возвратными пружинами или механизмами свободногорасцепления, - в положении "Отключено".

Элементы монтируемых конструкций или оборудования во времяперемещения удерживают от раскачивания и вращения гибкими оттяжками.Запрещается раскачивать поднятый груз.

5.18.16. При случайном соприкосновении рабочего органамашины или поднятого груза с проводом линии, находящейся под напряжением, иливозникновении между ними электрического разряда запрещается до снятиянапряжения с линии или отвода рабочего органа на безопасное расстояниеприкасаться, стоя на земле, к машине, грузу, оттяжке и сходить с нее на землюили подниматься на нее.

Если в результате соприкосновения или электрического разрядапроизойдет загорание машины, не позволяющее оставаться в ней, водитель должен,не держась руками за части машины, спрыгнуть на землю сразу обеими ногами иоставаться на одном месте, пока не будет снято напряжение с линии. Удаляться отмашины до снятия напряжения с линии можно только прыжками либо мелкими шагами,не превышающими длину стопы.

5.18.17. Запрещается работа ГПМ в ОРУ и вблизи ВЛ при ветре,вызывающем отклонение на опасное расстояние свободных (без грузов) тросов иканатов, с помощью которых поднимается груз. В темное время суток работу сгрузоподъемными машинами можно производить только на отключенной линии придостаточном освещении.

При сильном снегопаде или тумане, а также в других случаях,когда крановщик плохо различает сигналы стропальщика (сигнальщика) илиперемещаемый груз, работа крана должна быть прекращена.

5.19. Основные меры безопасности при работес электроинструментом, светильниками, при сварочных работах

5.19.1. К работе с электроинструментом класса 1 в помещенияхс повышенной опасностью поражения электрическим током (ЗРУ - 3,3-10 кВ) и внепомещений допускают персонал, имеющий группу II, а к работе с электроинструментом II и III класса- 1 группу (приложение 15 кнастоящей Инструкции).

Электротехнический персонал со II группой ивыше допускается к работе с электроинструментом без записи в удостоверении направо производства специальных работ.

Подключение вспомогательного оборудования (трансформаторов,преобразователей частоты и т.п.) к сети и отсоединение его производитэлектротехнический персонал с группой III.

5.19.2. В зависимости от категории помещения по степени опасностипоражения электрическим током следует применять электроинструмент иэлектрические машины следующих классов защиты человека от пораженияэлектрическим током:

класса I-при эксплуатации в условиях производства (за исключением подготовки ипроизводства строительно-монтажных работ). При работе с электроинструментом иручными электрическими машинами класса I в помещениях без повышенной опасностипоражения работающих электрическим током необходимо применение диэлектрическихперчаток, а в помещениях с токопроводящими полами - также и диэлектрическихгалош или ковров;

классов II и III - при эксплуатации в условиях производства во всех случаях,а при подготовке и производстве строительно-монтажных работ в помещениях - вусловиях повышенной опасности и вне помещений. При пользовании машинами классовII иIII разрешаетсяработать без применения средств индивидуальной защиты в помещениях безповышенной опасности поражения работающих электрическим током;

класса III - при наличии особо неблагоприятных условий работы (всосудах, аппаратах и других металлических емкостях), а также в особо опасныхусловиях при подготовке и производстве строительно-монтажных работ. В этихслучаях следует применять средства индивидуальной защиты.

Примечание. При отсутствии ручныхэлектрических машин и инструмента класса III лицо, ответственное заэлектрохозяйство, может разрешить применение машин и инструмента классов I и II приусловии, что машина или инструмент, и притом только один, получает питание отавтономной двигатель-генераторной установки, разделительного трансформатора илипреобразователя с раздельными обмотками или при наличии устройства защитногоотключения.

5.19.3. Перед началом работ с электроинструментом, ручнымиэлектрическими машинами следует проверить:

- соответствие напряжения и частоты тока в электрическойсети напряжению и частоте тока электродвигателя электроинструмента, указаннымна табличке; надежность закрепления рабочего исполнительного инструмента:сверл, абразивных кругов и др.;

- исправность внешним осмотром кабеля (шнура), цепизаземления;

- целость изоляционных деталей корпуса, рукоятки и крышекщеткодержателей; наличие защитных кожухов и их исправность;

- проверку четкости работы выключателя;

- работу на холостом ходу.

5.19.4. При прекращении подачи напряжения или при перерыве вработе электроинструмент отсоединяется от сети.

5.19.5. Лицам, пользующимся электроинструментом и ручнымиэлектрическими машинами, запрещается:

- передавать их другим лицам;

- разбирать и производить самим ремонт;

- держаться голой рукой за питающий кабель, корпусэлектроинструмента I класса, касаться вращающихся частей;

- удалять стружку, опилки во время работы до полнойостановки электроинструмента;

- работать с приставных лестниц, ящиков, бочек. Длявыполнения этих работ должны устраиваться леса или подмости (приложение 10 кнастоящей Инструкции);

- вносить внутрь баков и т.п. переносные трансформаторы ипреобразователи частоты;

- оставлять электроинструмент без надзора или включенным вэлектросеть;

- пользоваться электроинструментом на открытых площадках вовремя снегопада или дождя.

5.19.6. Запрещается работать с электроинструментом, укоторого истек срок периодической проверки, а также при возникновении хотя быодной из следующих неисправностей:

- исчезновение электрической связи между металлическимичастями корпуса и нулевым защитным штырем питательной вилки;

- повреждение штепсельного соединения, кабеля или егозащитной трубки;

- нечеткая работа выключателя;

- искрение щеток на коллекторе, сопровождающееся появлениемкругового огня на его поверхности;

- появление дыма или запаха, характерного для горящейизоляции;

- появление повышенного шума, стука, вибрации;

- повреждение рабочей части инструмента;

- поломка или появление трещин в корпусной детали, рукоятке,защитном ограждении.

5.19.7. Электроинструмент и электрические машины должныподвергаться периодической проверке не реже 1 раза в 6 мес, в которую входят:внешний осмотр; проверка работы на холостом ходу не менее 5 мин.; измерениесопротивления изоляции мегаомметром на напряжение 500 В в течение 1 мин. привключенном выключателе (сопротивление изоляции должно быть не менее 0,5 МОм);проверка исправности цепи заземления (для электроинструмента класса I). Меры безопасности приработе с ручным инструментом см. приложение 16 к настоящей Инструкции.

5.20. Переносные ручные электрическиесветильники

Светильники должны иметь рефлектор, защитную сетку, крючокдля подвески и шланговый провод с вилкой; сетка должна быть укреплена нарукоятке винтами или хомутами.

Для питания светильников в помещениях с повышеннойопасностью и особо опасных следует применять напряжение не выше 42 В.

При наличии особо неблагоприятных условий, когда опасностьпоражения электрическим током усугубляется теснотой, неудобным положениемработающего, соприкосновением с большими металлическими, хорошо заземленнымиповерхностями (например, работа в баках выключателей, трансформаторов), дляпитания ручных светильников применяется напряжение не выше 12В. При этомзапрещается использовать для понижения напряжения автотрансформаторы,дроссельные катушки и реостаты.

Провод светильника не должен касаться влажных, горячих имасляных поверхностей.

Если во время работы обнаружится неисправность электролампы,провода или трансформатора, необходимо заменить их исправными, предварительноотключив от электросети.

5.21. Электросварочные работы, пожарнаябезопасность

5.21.1. Организационные мероприятия по обеспечению пожарнойбезопасности и требования к энергетическому оборудованию ЭЧЭ, ПС, ППС КП, АТПдолжны выполняться в соответствии с Правилами пожарной безопасности нажелезнодорожном транспорте, утвержденными МПС России.

5.21.2. К электросварочным (газосварочным) работамдопускаются лица с группой III,имеющие "Удостоверение сварщика" или запись в удостоверении опроверке знаний и допуске к выполнению специальных работ.

Сварочные и другие огневые работы в электроустановкахпроизводятся по наряду, который является и разрешением на производство огневыхработ.

Без наряда допускается производство сварочных и другихогневых работ при авариях, но по согласованию с ЭЧЦ под наблюдением начальникаподстанции (старшего электромеханика) или по его указанию лица с группой IV.

Сварочные работы вдали от токоведущих частей, находящихсяпод напряжением, можно выполнять по распоряжению одним лицом с группой III.

5.21.3. Сварочные установки подсоединяются к электрическойсети только через коммутационные аппараты, со стороны питающей сети они должныбыть защищены предохранителями или автоматическими выключателями.

Оборудование установки заземляется на подстанциях на контурзаземления подстанции. Заземление выполняется медным проводом сечением не менее6 мм² или стальным прутком (полосой) сечением не менее 12 мм²через специальный болт на корпусе электросварочной установки.

Кроме того, на контур подстанции заземляется тот зажимвторичной обмотки сварочного трансформатора, к которому присоединяют проводник,идущий к изделию, т.е. обратный провод.

При сварочных работах на ЭЧЭ постоянного тока наконструкциях, заземленных на внутренний контур заземления (или на самоймагистрали заземления), расстояние между точкой присоединения обратного проводак свариваемой конструкции и местом сварки должно быть не более 1 м. Междууказанными точками присоединения 2-х выводов обмоток сварочного трансформаторане должно быть разрыва в свариваемой конструкции. При этом заземление корпусасварочного трансформатора должно быть присоединено к свариваемой конструкции вэтом же месте.

5.21.4. Для подвода сварочного тока к электрододержателямнеобходимо применять изолированные гибкие кабели. Сварочные кабели следуетсоединять, как правило, опрессовкой, сваркой или пайкой, а подключать их ксварочному оборудованию - при помощи опрессованных или припаянных наконечников.

5.21.5. Соприкосновение кабеля с водой, трансформаторныммаслом, стальными канатами и горячими трубопроводами запрещается.

5.21.6. В качестве обратного провода используется толькоизолированный провод, сечение которого обеспечивает безопасное по условиямнагрева протекание сварочного тока. При этом запрещается использовать вкачестве обратного провода сварочной цепи контур заземления электроустановки,нулевой провод электрической сети, трубы санитарно-технических устройств.Обратный провод сварочной цепи не должен касаться контура заземления.

5.21.7. Смена электродов должна производиться только послеотключения напряжения.

При электросварочных работах в сырых местах сварщик долженнаходиться на настиле из сухих досок или на диэлектрическом ковре.

При любых отлучках с места работы сварщик обязан отключитьсварочный агрегат.

5.21.8. При резке элементов конструкций должны быть принятымеры против случайного обрушения этих элементов.

Запрещается сваривать сосуды и трубопроводы, находящиеся поддавлением.

5.21.9. Производство электросварочных работ во время дождя иснегопада над электросварочным оборудованием и рабочим местом электросварщикане допускается.

5.21.10. При проведении сварочных, газорезных работзапрещается:

- производить сварку, резку свежеокрашенных конструкций иизделий;

- пользоваться при огневых работах одеждой и рукавицами соследами масел и жиров, бензина, керосина и других горючих жидкостей.

5.21.11. Лицо, ответственное за проведение огневых работ,обязано проверить наличие на рабочем месте средств пожаротушения, а поокончании работы осмотреть рабочее место, нижележащие площадки и этаж и принятьнеобходимые меры к исключению пожара. Ответственный за пожарную безопасность(начальник подстанции, старший электромеханик) должен обеспечить проверку местапроведения временных огневых работ в течение 3-5 часов по их окончании.

5.22. Требования пожарной безопасности ксодержанию территории и распределительных устройств электроустановок

5.22.1. Ответственность за противопожарное состояниеэлектроустановок приказом по ЭЧ возлагается на лицо, ответственное за электрохозяйство.

Нормы обеспечения противопожарным оборудованием объектовтягового электроснабжения приведены в приложении17 к настоящей Инструкции.

5.22.2. Начальник дистанции электроснабжения обязан:

- создать пожарно-техническую комиссию (ПТК);

- разрабатывать годовые планы по повышению пожарнойбезопасности с выделением средств на их реализацию;

- назначить ответственных лиц за пожарную безопасность покаждой электроустановке.

5.22.3. Пожарно-техническая комиссия назначается приказомначальника дистанции электроснабжения в составе: ответственного заэлектрохозяйство или лица, его замещающего (председатель), начальников ЭЧЭ,РРУ, лабораторий.

5.22.4. Основными задачами ПТК являются:

- выявление пожароопасных нарушений и недостатков наобъектах;

- рассмотрение и изучение всех случаев загораний и пожаров иразработка по ним противопожарных мероприятий, исключающих их повторение;

- проведение осмотра всех объектов не менее 2-х раз в год(как правило, в апреле, октябре) с целью выявления нарушений противопожарного режима.По результатам осмотра разрабатывают мероприятия и устанавливают срокиустранения выявленных недостатков.

5.22.5. Территория электроустановок должна содержаться вчистоте, очищаться от сгораемых отходов.

Запрещается загромождать материалами и оборудованием проездывокруг зданий и дороги, в коридорах ЗРУ устраивать кладовые, хранитьэлектрооборудование, запасные части, емкости с горючими жидкостями.

5.22.6. На территории следует регулярно скашивать и вывозитьтраву, сжигание мусора и отходов необходимо производить в специальныхустройствах (печах). Запрещается разведение для этой цели костров.

5.22.7. Для очистки электротехнического оборудования отгрязи и отложений должны использоваться, как правило, пожаробезопасные моющиесоставы и препараты. В исключительных случаях допускается применение горючихжидкостей (растворителей, бензина и др.) в количествах, не превышающих приразовом пользовании 1 л. При этом должна применяться только закрывающаяся тараиз небьющегося материала.

5.22.8. При прокладке кабеля внутри помещения необходимоснимать сгораемый джутовый покров.

При обнаружении повреждения наружной пластиковой оболочки(шланга) кабеля должны приниматься срочные меры для ее ремонта.

5.22.9. Кабельные каналы ЗРУ и ОРУ должны быть постояннозакрыты несгораемыми плитами.

5.22.10. Первичные средства пожаротушения в помещении ЗРУследует размещать у входов.

В местах предполагаемой установки передвижной пожарнойтехники следует оборудовать и обозначить места для ее заземления.

5.22.11. При пожаре на трансформаторе во избежаниераспространения огня на его обмотки запрещается сливать из трансформаторамасло. Слив масла с соседних трансформаторов также не производится. Сближайшего оборудования, находящегося в зоне действия водяной струи, должнобыть снято напряжение и токоведущие части заземлены. Трансформатор должен бытьотключен от сети всех напряжений, если он не отключился от действия релейнойзащиты, и заземлен.

5.22.12. Гравийная засыпка под маслонаполненнымэлектрооборудованием должна содержаться в чистом состоянии.

5.22.13. После окончания смены сгораемые отходы и обтирочныематериалы необходимо складывать в специальные металлические ящики вместимостьюне более 0,5 м³ с надписью "Для ветоши" и регулярноудалять для утилизации. Неиспользованные легковоспламеняющиеся и горючиежидкости, а также краски, лаки и растворители следует сдавать в кладовые илихранить в специальных металлических шкафах (ящиках).

Приложение № 1

к Инструкции от17.10.96 г. № ЦЭ-402

ГРУППЫ ПО ЭЛЕКТРОБЕЗОПАСНОСТИ ПЕРСОНАЛА,ОБСЛУЖИВАЮЩЕГО ЭЛЕКТРОУСТАНОВКИ

Примечание:

Лицам моложе 18 лет не разрешается присваивать группу выше II.

Приложение №2

к Инструкции от17.10.96 г. № ЦЭ-402

РАБОТА КОМАНДИРОВАННОГО ПЕРСОНАЛА НА ЭЧЭ,ПС, ППС КП, АТП, КУ, УПК, ППП

1. Командированный эксплуатационный персонал другихдистанций электроснабжения и специальных электромонтажных организаций(поездов), работающих в условиях эксплуатации, должен иметь на рукахустановленной формы удостоверение о проверке знаний настоящей Инструкции,полученное в своей организации (поезде).

2. Командированному персоналу разрешается в соответствии сприсвоенной группой выполнение всех работ, за исключением права выдачи наряда иправа допуска. Наряд на работу выдается и инструктаж осуществляется соответствующимперсоналом дистанции электроснабжения.

3. Начальник дистанции электроснабжения или специальнойэлектромонтажной организации (поезда) при командировании персонала обязануказать в письменной форме лиц, которые могут назначаться производителями работ,ответственными руководителями работ, наблюдающими и членами бригады. Такие лицапо прибытии получают первичный инструктаж о местных особенностях устройств,схемах питания и секционирования от лица и административно-техническогоперсонала, ответственного за обслуживание электроустановки.

4. Командированный персонал допускают к выполнению работписьменным распоряжением начальника дистанции электроснабжения с указанием правкомандированных.

5. Подготовку рабочего места и допуск к работекомандированного персонала осуществляет во всех случаях оперативный персоналданной тяговой подстанции.

Приложение №3

к Инструкции от17.10.96г.№ЦЭ-402

ФОРМА УДОСТОВЕРЕНИЯ О ПРОВЕРКЕ ЗНАНИЙ ПОЭЛЕКТРОБЕЗОПАСНОСТИ

Стр. 1

Утверждена МПС

МПС-РФ

УДОСТОВЕРЕНИЕ

о проверке знаний поэлектробезопасности при
обслуживании устройств электроснабжения
железных дорог МПС

Стр.2

___________________________ж. д.

Предприятие________________

УДОСТОВЕРЕНИЕ №____

Ф.И.О.________________________________________________________________________

Должность____________________________________________________________________

Допущен к работе в электроустановках напряжением________________________________

_____________________________________________________________________________

(подстанции, района электроснабжения, района контактной сети, цеха и т.п.)

В качестве ___________________________________________________________персонала

Дата выдачи___________________200__г.

М.П.

Начальник дистанции

электроснабжения или

Главный инженер

_________

(подпись)



Стр. 3

Результат проверки знаний

Стр. 4

Свидетельство на право проведения специальных работ

Стр. 5

Памятка

Работник, нарушивший действующие Правила или Инструкции,подвергается дополнительной внеочередной проверке.

Без печати, отметок о результатах проверки, подписейпредседателя квалификационной комиссии, начальника дистанции электроснабжения,главного инженера или заместителя начальника ЭЧ, а также при истечении срокаочередной проверки удостоверение недействительно.

При исполнении служебных обязанностей удостоверение должнонаходиться у работника.

Приложение №4

к Инструкции от17.10.96 г. № ЦЭ-402

РЕКОМЕНДАЦИИ ПО ОЦЕНКЕ ЗНАНИЙ ПЕРСОНАЛА ПОЭЛЕКТРОБЕЗОПАСНОСТИ

Состав комиссий, перечень работников, подлежащих проверкезнаний по электробезопасности.

(Выписка из приложения 8к Положению об организации обучения и проверки знаний по охране труда нажелезнодорожном транспорте от 4.05.1995 г. №ЦСР-325)



Оценку "ОТЛИЧНО" ставят за такие знания, когдаработник:

а) обнаруживает усвоение всего объема программногоматериала;

б) выделяет главные положения в изученном материале и незатрудняется в ответах на видоизмененные* вопросы;

в) свободно применяет полученные знания на практике;

г) не допускает ошибок в воспроизведении изученногоматериала.

Оценку "ХОРОШО" ставят, когда работник:

а) обнаруживает усвоение всего объема программногоматериала;

б) выделяет главные положения в изученном материале иотвечает без особых затруднений на вопросы программы;

в) свободно применяет полученные знания на практике;

г) в устных ответах на видоизмененные вопросы* не допускаетсерьезных ошибок, легко устраняет отдельные неточности с помощью дополнительныхвопросов членов комиссии или руководителя работ.

Оценку "УДОВЛЕТВОРИТЕЛЬНО" ставят, когда работник:

а) обнаруживает усвоение основного материала и при егосамостоятельном воспроизведении необходимы дополнительные и уточняющие вопросыспрашивающего;

б) предпочитает отвечать на вопросы воспроизводящегохарактера и испытывает затруднение при ответах на видоизмененные вопросы.

Оценку "НЕУДОВЛЕТВОРИТЕЛЬНО" ставят, когдаработник имеет отдельные представления о мерах безопасного производства работ вэлектроустановках, но большая часть материала не усвоена.

* Видоизмененные вопросы начинаются со слов: в чем разница(различие, отличие)...? Например: "В чем разница между рабочим и защитнымзаземлением?"

Приложение №5

к Инструкции от17.10.96 г. № ЦЭ-402

ПРАВИЛА ПРОХОДА ПО ЖЕЛЕЗНОДОРОЖНЫМ ПУТЯМ

1. Безопасный маршрут прохода от пассажирского здания(платформы) до дистанции электроснабжения, тяговой подстанции и т.п. долженбыть утвержден после согласования с начальником станции, главным инженером дистанцииэлектроснабжения или зам. начальника ЭЧ.

Указанные маршруты должны быть вывешены на каждой дистанцииэлектроснабжения, тяговой подстанции.

2. Находясь на железнодорожных путях, необходимо:

- при проходе вдоль путей на перегоне идти в стороне от путиили по обочине; а на станции - по обочине, посередине наиболее широкогомеждупутья или по установленному для данной станции маршруту прохода. При этомнадо следить за движущимися поездами, маневрирующими составами и локомотивами.

При проходе вдоль путей следует опасаться открытых колодцеву стоящих или снятых гидроколонок;

- при переходе через пути следует убедиться в том, что собеих сторон к месту перехода не приближается подвижной состав (локомотивы,вагоны, автодрезины и т.п.); переходить пути следует под прямым углом; при этомнельзя становиться на головку рельса, между остряком и рамным рельсомстрелочного перевода;

- при следовании группой идти необходимо по одному друг задругом или по 2 человека в ряд под наблюдением руководителя, не допуская отставанияи движения толпой;

- при переходе через путь, занятый стоящим подвижнымсоставом, надо пользоваться переходными площадками вагонов или обойти состав;запрещено подлезать под вагонами или автосцепками; прежде чем сойти с площадкивагона на междупутье, необходимо убедиться в исправности подножек и поручней, атакже в отсутствии с обеих сторон движущихся по смежному пути локомотивов ивагонов: при сходе с площадки следует держаться за поручни, располагаясь лицомк вагону.

Запрещается переходить через пути перед приближающимисялокомотивами, вагонами, автодрезинами; при обходе группы вагонов илилокомотивов, стоящих на путях, следует переходить путь на расстоянии не менее 5м от крайнего вагона или локомотива и проходить между расцепленными вагонами, еслирасстояние между ними не менее Юм; при этом следует убедиться в том, что собеих сторон по соседнему пути не движется поезд, маневровый состав, одиночныйлокомотив или отцеп.

3. Не разрешается садиться на рельсы, концы шпал, балластнуюпризму, дроссель-трансформатор, а также любые другие устройства, расположенныекак в пределах, так и вблизи габарита подвижного состава.

4. Если нет возможности пройти в стороне от пути или пообочине, то допускается проход по самому пути с соблюдением следующихтребований:

- на двухпутных участках необходимо идти навстречу движениюпоездов; при движении группой последним должен идти производитель работ,ограждая группу развернутым красным флагом (ночью - фонарем с красным огнем);впереди группу должен ограждать специально выделенный работник указанным вышепорядком;

- не менее чем за 40ft м до приближающегося поезда следуетотойти на обочину на расстояние не менее 2 м от крайнего рельса при скоростидвижения до 120 км/ч, 4м- 121-160 км/ч и 5 м - 161-200 км/ч.

Переходить для пропуска поезда на соседний путь и находитьсяна нем запрещается. Отходить надо на обочину или в междупутье.

При пропуске поезда, особенно пассажирского, рекомендуетсявстать под защитой опоры контактной сети, релейного шкафа, платформы, будки илидругого сооружения.

При пропуске грузовых поездов следует опасаться оставшихсянеснятыми с вагонов проволок, а также вышедших из габарита досок, другихпредметов.

Если по пути идут в рабочем положении путеукладчик,электробалластер, уборочная машина, рельсошлифовальный поезд или другие путевыемашины тяжелого типа, то отходить от крайнего рельса следует на расстояние неменее 5 м; если идет путевой струг, то отходить нужно на расстояние не менее 10м, а если однопутный снегоочиститель, то не менее чем на 25 м.

5. Проходя по пути в стесненных местах, где по обеимсторонам пути расположены высокие платформы, здания, заборы, крутые откосы,необходимо наметить безопасные места, на которые можно отойти, если появитсяпоезд.

Перед началом прохода по железнодорожному мосту или тоннелюнеобходимо убедиться в том, что к нему не приближается поезд.

По мостам и тоннелям длиной менее 50 м разрешается проходитьтолько тогда, когда не видно приближающегося поезда.

На мостах и тоннелях длиной более 50 м при приближениипоезда необходимо укрываться на специальных площадках или в нишах-укрытиях.

Выходя на путь из помещения или из-за здания, ухудшающихвидимость пути, необходимо предварительно убедиться в отсутствии с обеих сторондвижущегося по нему подвижного состава.

После выхода из помещений в ночное время следует выждатьнекоторое время (1-2 мин), пока глаза не привыкнут к темноте.

6. Любые провисающие или оборванные и лежащие на земле,балластной призме или шпалах провода представляют опасность для жизни. Ихследует считать находящимися под напряжением. Нельзя приближаться к ним нарасстояние менее 8 м, а также допускать приближения к ним посторонних лиц.

Следует принять все необходимые меры к ограждению опасногоместа, привлекая для этого работников всех подразделений железнодорожноготранспорта.

Необходимо сообщить о случившемся энергодиспетчеру и дальшедействовать по его указанию.

Работник, оказавшийся на расстоянии менее 8 м от лежащих наземле оборванных проводов, должен выходить из опасной зоны мелкими шагами, непревышающими длину стопы.

Приложение №6

к Инструкции от17.10.96 г. № ЦЭ-402

ПЕРЕЧЕНЬ ОБЯЗАТЕЛЬНОЙ ОПЕРАТИВНО-ТЕХНИЧЕСКОЙДОКУМЕНТАЦИИ НА ТЯГОВЫХ ПОДСТАНЦИЯХ

1. Общая документация

1.1. Список лиц, имеющих право выдачи нарядов и распоряженийна производство работ.

1.2. Списки лиц, которые могут быть назначены,производителями работ, наблюдающими при выполнении работ по нарядам ираспоряжениям.

1.3. Список лиц, имеющих право производства оперативныхпереключений и переговоров.*

1.4. Список лиц, осуществляющих контроль за сохранностью,исправностью и выдачей электроинструмента на объектах.

1.5. Список лиц, ответственных за исправное состояниегрузоподъемных механизмов и за безопасное производство работ с ними, и лиц,ответственных за противопожарную безопасность на объектах.

1.6. Перечень мест повышенной опасности и технологическиекарты для работы в этих местах.

1.7. Журнал учета содержания и испытания средств защиты имонтажных приспособлений*.

1.8. Перечень аварийно-восстановительного запаса с указаниемместа его хранения.

1.9. График прохождения работниками медицинскогоосвидетельствования, сдачи экзаменов по настоящей Инструкции и по другимнормативным документам.

1.10. Маршруты и планы безопасного прохода работниками пожелезнодорожным путям при следовании на работу и с работы.

1.11. Журнал инструктажей по технике безопасности.

1.12. Журнал проверки знаний настоящей Инструкции (ФормыЭУ-39, ЭУ-130, РБУ-10).

1.13. Журнал трехступенчатого контроля по охране труда.

1.14. Журнал проведения технической учебы и противоаварийныхтренировок (форма КУ-107).

1.15. Оперативный журнал (форма ЭУ-82).

1.16. Должностные инструкции для инженерно-техническогоперсонала и служащих.

1.17. Правила и инструкции по технике безопасности,техническому содержанию и нормы содержания устройств.

1.18. Дело приказов и указаний по вопросам охраны труда.

1.19. Дело приказов и указаний по безопасности движенияпоездов.

1.20. Дело приказов и указаний по техническому содержаниюустройств.

1.21. Паспорта на вентиляционное оборудование (форма ЭУ-34).

1.22. График планово-предупредительных ремонтов и осмотровоборудования, утвержденный руководством дистанции электроснабжения.

1.23. Протоколы испытания оборудования, кабелей, защитныхсредств и монтажных приспособлений.

1.24. Книга осмотров и неисправностей (форма ЭУ-83)*.

1.25. Книга произведенных работ (форма ЭУ-83а)*.

1.26. Акты разграничения между районами контактной сети,тяговыми подстанциями и электросетевыми районами по обслуживанию устройств.

1.27. Списки телефонов вызова скорой помощи, пожарной охраны,милиции. Порядок и телефоны вызова работников для ликвидации повреждений.

2. Специальная документация на тяговых подстанциях

2.1. Список лиц административно-технического персонала,имеющего право единоличного осмотра электроустановок.

2.2. Списки комплектации средствами защиты распределительныхустройств электроустановок по классам напряжений.

2.3. Перечень работ, проводимых на тяговых подстанциях, АТПи постах секционирования в порядке текущей эксплуатации*.

2.4. Перечень присоединений и ячеек, оперативныепереключения в которых необходимо производить по бланкам переключений.

2.5. Перечень присоединений электроустановок, где невозможноили опасно наложение переносных заземлений, с указанием необходимых мербезопасности при производстве работ.

2.6. Бланки нарядов на работы в электроустановках (формаЭУ-44)*.

2.7. Бланки переключений (форма ЭУ-54).

2.8. Технический паспорт тяговой подстанции (форма ЭУ-101)*.

2.9. Дела с технической документацией на все оборудование.

2.10. Акты приемки в эксплуатацию заземляющих разъединителейи блокировок безопасности, а также акты проверок блокировок*.

2.11. Схемы исполненения блокировок по присоединениям*.

2.12. Оперативная и однолинейная схема подстанции, ПС, ППСКП, АТП, ППП.

2.13. Схема питания и секционирования контактной сети и ВЛавтоблокировки в зоне питания подстанции.

2.14. Схемы вторичной коммутации всех присоединений ирелейных защит (принципиальные и монтажные), в том числе обслуживаемыхперсоналом подстанций, постов секционирования, АТП и пунктов параллельного соединения*.

2.15. Схемы исполнительских трасс кабельных линий,проложенных по территории тяговых подстанций.

2.16. Схемы профилактического подогрева и плавки гололеда напроводах контактной сети и питающих линий.

2.17. Инструкции по эксплуатации оборудования и защит*.

2.18. Расчеты и задания уставок релейных защит,согласованные при необходимости с энергосистемами.

2.19. Расчеты и задания уставок выключателей фидеровконтактной сети подстанций, постов секционирования и пунктов параллельногосоединения.

2.20. Кабельный журнал электроустановки (форма ЭУ-88).

2.21. Журнал по осмотру и ремонту аккумуляторной батареи(форма ЭУ-15).

2.22. Журнал потребления электроэнергии (форма ЭУ-78).

2.23. Сводка показателей работы тяговой подстанции (формаЭУ-100).

2.24. Положение о диспетчерском управлении оборудованиемтяговой подстанции, согласованное с энергосистемой.

2.25. Акты о повреждениях на тяговых подстанциях (формаЭУ-92).

2.26. Акты разграничения с энергоснабжающими организациями иабонентами подстанции.

2.27. Акты инспекции энергосбыта энергосистем.

2.28. Перечень единых диспетчерских наименований.

* Отмеченная документация должна быть на ПС и АТП.

Приложение №7

к Инструкции от17.10.96 г. № ЦЭ-402

ПРИМЕРНЫЙ ПЕРЕЧЕНЬ МЕСТ ПОВЫШЕННОЙ ОПАСНОСТИНА ТЯГОВЫХ ПОДСТАНЦИЯХ, ПС, ППС КП, АТП И ФОРМА КАРТОЧКИ МПО

1. Неогражденные токоведущие части, расположенные:

- в ЗРУ от пола на расстоянии менее при напряжении: 3-10 кВ- 2,5 м; 20-35 кВ - 2,7 м (ПУЭ таблица 4.2.5 Д);

- в ОРУ от земли или от кровли зданий на расстоянии менеепри напряжении: до 10 кВ - 2,9 м; 20 кВ - 3,0 м; 35 кВ - 3,1 м:

110 кВ - 3,6 м; 150 кВ - 4,0 м; 220 кВ - 4,5 м (ПУЭтаблица 4.2.2. Г);

- в ЗРУ и ОРУ нарасстоянии между токоведущими частями разных цепей в разных плоскостях, а такжемежду токоведущими частями разных цепей по горизонтали при обслуживании однойцепи и неотключенной другой, между токоведущими частями и зданиями илисооружениями не менее (м) при напряжении:

2. Наличие общих конструкций, покоторым персонал при производстве работ со снятием напряжения на одномприсоединении может приблизиться к находящимся под напряжением частям другихприсоединений на расстояния менее допустимых по электробезопасности (таблица 3.1).

3. Ячейки РУ питающих и отходящих линий, которые необорудованы заземляющими ножами и блокировками, предотвращающими подачунапряжения на отключенное оборудование от посторонних для ЭЧ других источниковпитания.

4. Осветительная арматура, расположенная от неогражденныхтокове-дущих частей высоковольтных РУ на расстоянии менее 1 м.

5. Линейные разъединители ОРУ-35-110 кВ питающих и отходящихлиний, которые могут оказаться под наведенным напряжением (2 цепи по однимопорам), а также не исключается подача напряжения от других (со стороны линии)источников питания.

6. По усмотрению лица, ответственного за электрохозяйство.

ФОРМА КАРТОЧКИ МЕСТА ПОВЫШЕННОЙ ОПАСНОСТИ

1-я стр.

Дистанцияэлектроснабжения____________________________________________________

Дороги_______________________________________________________________________

(подразделение, цех)

Карта №

_____________________________________________________________________________

(наименование местаповышенной опасности и его расположение)

4-я стр.

Карта пересмотра

2-я -3-я стр.

Утверждаю:

____________

(подпись)

"____"_________200__ г.

Карточка места повышенной опасности

Приложение №8

к Инструкции от17.10.96 г. № ЦЭ-402

ПЛАКАТЫ И ЗНАКИ БЕЗОПАСНОСТИ



	ЗНАКИ И ПЛАКАТЫ ПРЕДОПРЕЖДАЮЩИЕ
6.	Осторожно! Электрическое напряжение. Для предупреждения об опасности поражения электрическим током	По ГОСТ 12.4.026-76 (знак № 2.5).	В электроустановках напряжением до и выше 1000 В. Укрепляется на внешней стороне входных дверей РУ за исключением дверей КРУ и КТП, расположенных в этих устройствах; наружных дверей камер выключателей и трансформаторов; ограждений токоведущих частей, расположенных в производственных помещениях; дверей щитов и сборок напряжением до 1000 В
		Фон желтый, кайма и стрела черные.
		Сторона треугольника:
		360 на дверях помещений
		160
		100 для оборудования и тары
		80
		50
		40
		25
		Знак постоянный
	Тоже	Тоже	В населенной местности*. Укрепляется на опорах ВЛ выше 1000 В на высоте 2,5-3 м от земли, при пролетах менее 100 м укрепляется через опору, при пролетах более 100 м и переходах через дороги - на каждой опоре. При переходах через дороги знаки должны быть обращены в сторону дороги, в остальных случаях - сбоку опоры поочередно с правой и левой стороны. Плакаты крепят на металлических и деревянных опорах

* Населенная местность - территории городов, поселков, деревень,промышленных и сельскохозяйственных предприятий, портов, пристаней,железнодорожных станций, общественных парков, бульваров, пляжей в границах ихперспективного развития на 10 лет





Приложение №9

к Инструкции от17.10.96 г. № ЦЭ-402

ПЕРЕЧЕНЬ ОСНОВНЫХ РАБОТ, ВЫПОЛНЯЕМЫХ ПОРАСПОРЯЖЕНИЮ БЕЗ ПРАВА ПОДЪЕМА НА ВЫСОТУ БОЛЕЕ 1 М ОТ УРОВНЯ ЗЕМЛИ

Приложение №10

к Инструкции от17.10.96 г. № ЦЭ-402

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К ЛЕСТНИЦАМ, ЛЕСАМ,ПОДМОСТЯМ, СХОДНЯМ И ДРУГИМ ПРИСПОСОБЛЕНИЯМ

1. Вертикальные лестницы при высоте более 5 м (лестница напрожекторную мачту подстанции, на порталы) должны иметь, начиная с высоты 2 м,ограждения в виде дуг. Дуги должны быть расположены на расстоянии не более 0,8м друг от друга и соединяться между собой не менее чем тремя продольнымиполосами. Расстояние от лестницы до дуги должно быть не менее 0,7 м и не более0,8 м при ширине ограждения от 0,7 до 0,8 м.

Лестницы высотой более Юм должны быть оборудованы площадкамидля отдыха не реже чем через каждые 10 м по высоте.

2. Нижние концы переносных лестниц и стремянок должны иметьоковки с острыми наконечниками, а при пользовании ими на асфальтовых, бетонныхи подобных твердых полах должны иметь башмаки из резины или другогонескользящего материала.

Верхние концы лестниц, приставляемых к трубам или проводам,должны быть снабжены специальными крюками-захватами, предотвращающими падениелестницы от действия ветра или случайных толчков. Переносные деревянныелестницы и раздвижные лестницы-стремянки длиной более 3 м должны иметь не менее2-х металлических стяжных болтов, установленных под нижней и верхней ступенями.Раздвижные лестницы-стремянки следует оборудовать устройствами, исключающими ихсамопроизвольный сдвиг. Общая длина лестницы не должна превышать 5 м.Окрашивать деревянные лестницы красками запрещается. Осмотр лестниц и стремянокперед их применением производит сам работник.

3. При работе на приставной лестнице или стремянкезапрещается:

- стоять на ступеньке, находящейся на расстоянии менее 1 мот верхнего ее конца;

- находиться на лестнице более чем 1 человеку;

- поднимать и опускать груз;

- класть на лестницу инструмент;

- выполнять газо- и электросварочные работы;

- работать с использованием электрического и пневматическогоинструмента;

- устанавливать приставные лестницы под углом более 75градусов к горизонтали без дополнительного крепления их верхней части.

4. Для выполнения газо- и электросварочных работ, работ налестничных маршах следует использовать леса и подмости*.

Деревянные леса и подмости изготавливают из сухой древесиныхвойных и лиственных пород не ниже 2-го сорта. Для лесов должны применятьсятолько металлические крепежные элементы (болты, струны, хомуты, скобы и т.п.).

5. Леса должны быть по всей высоте прикреплены к прочнымчастям здания или сооружения. Для подъема и спуска людей их оборудуютлестницами или трапами.

*Подмости - одноярусная конструкция, предназначенная для выполненияработ, при которых требуется перемещение рабочих мест по фронту.

Приложение №11

к Инструкции от17.10.96 г. № ЦЭ-402

ФОРМА НАРЯДА-ДОПУСКА

ЛИЦЕВАЯ СТОРОНА НАРЯДА-ДОПУСКА

МПС РОССИИ

___________________________ жд.

(дистанция электроснабжения)

_______________________________

подразделение

Форма ЭУ-44

Утверждена МПС в 1986 г

Для работ вэлектроустановках

Код по ОКУД 03618166

Соблюдай Правила техники безопасности

Наряд-допуск №______

Ответственному руководителю работ_____________________________________________

Допускающему __________________производителю работ___________________________

Наблюдающему __________________счленами бригады_____________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

поручается____________________________________________________________________

Работу начать: дата _______________время________________________________________

Работу закончить: дата ____________время________________________________________

Работу выполнить: со снятием напряжения, без снятиянапряжения на токоведущих частях и вблизи от них, вдали от токоведущих частей,находящихся под напряжением (ненужное зачеркнуть).

ТАБЛИЦА 1.

МЕРЫ ПО ПОДГОТОВКЕ РАБОЧИХ МЕСТ

Отдельныеуказания________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Наряд выдал: дата______________ время __________________________________________

подпись_______________________ фамилия______________________________________

Наряд продлил по: дата___________ время _______________________________________

подпись ______________фамилия ________________________ дата__________________

время_____________________

ТАБЛИЦА 2.

РАЗРЕШЕНИЕ НА ДОПУСК

ОБОРОТНАЯ СТОРОНА НАРЯДА-ДОПУСКА

Рабочие места подготовлены. Под напряжением остались:__________________________

Установленызаземления_______________________________________________________

(указать где и N)

_____________________________________________________________________________

_____________________________________________________________________всегошт.

Допускающий __________Ответственный руководительработ_____________

подпись                              (производитель работ)                     подпись

ТАБЛИЦА З.

С ХАРАКТЕРОМ РАБОТ ОЗНАКОМИЛИСЬ, УСТНЫЙ ИНСТРУКТАЖ ПОЛУЧИЛИ

ТАБЛИЦА 4.

ЕЖЕДНЕВНЫЙ ДОПУСК К РАБОТЕ И ЕЕ ОКОНЧАНИЕ

ТАБЛИЦА 5.

ИЗМЕНЕНИЯ В СОСТАВЕ БРИГАДЫ

Оборудование и рабочее место приняты,заземления №______________________________

всего _________________шт. сняты, работа полностьюзакончена, наряд закрыт, сообщено(кому)__________________________________________________________________________

должность, фамилия

_____________________________________________________________________________

Дата "___" ______________200__г. Время_____Производитель работ__________________

подпись

Допускающий__________________

                                     подпись

Ответственный руководитель работ_________________________

подпись

О закрытии наряда сообщено (кому)____________допускающий______________________

(если сообщается неоперативному персоналу) должность, фамилия, дата, время

Наряд проверен _______________ Дата ___________

Дата и подпись выдавшего наряд

УКАЗАНИЯ ПО ЗАПОЛНЕНИЮ НАРЯДА-ДОПУСКА

Исправление текста запрещается.

Строка "дата" заполняется таким образом: 27.12.96.

Вместе с фамилиями лиц, указываемых в наряде, вписываются ихинициалы, а для допускающего, производителя работ, наблюдающего и членовбригады, кроме того, вписываются их группы.

В наряде должны указываться оперативные наименованияэлектроустановок, присоединений, оборудования.

Лицевая сторона наряда

В строке "Ответственному руководителю работ", есливыполнение работы предусмотрено без него, указывается "не назначается".

В строке "Допускающему" указывается фамилиядопускающего из оперативного персонала.

В строках "с членами бригады" указываетсяпофамильно состав бригады, кроме производителя работ или наблюдающего.

Фамилии пишутся в именительном падеже. В случае недостаткастрок следует прикладывать к наряду список членов бригады за подписью лица,выдающего наряд, о чем должно быть записано в последней строке "См.дополнительный список".

В строке "поручается" указывается наименованиеэлектроустановок и присоединений, где предстоит работать, содержание работы,например: РУ-3,3 кВ, БВ ф. 1, 2, 3, 4, 5, Запасной. Текущий ремонт.

В строке "Работу закончить" указываются дата ивремя окончания работы по данному наряду (независимо от окончания всей работы вцелом).

В таблице 1 должны быть внесены теотключения, которые нужны для подготовки непосредственно рабочего места.Переключения, выполняемые в процессе подготовки рабочего места, связанные сизменением схем, в таблицу не вносятся (например, перевод присоединений с однойсистемы шин на другую).

В электроустановках, где подготовку рабочего места выполняетдопускающий из оперативно-ремонтного персонала, в табл. 1 допускается вносить всепоручаемые ему операции, а также указывать и другие меры по подготовке рабочихмест (например: проверка отсутствия напряжения, установка огражденийтоковедущих частей и т.п.) в соответствии с местными инструкциями попроизводству оперативных переключений, утвержденными лицом, ответственным заэлектрохозяйство.

В строках "Отдельные указания" фиксируются:

- этапы работы или отдельные операции, которые должнывыполняться под непрерывным надзором производителя работ;

- работа в местах повышенной опасности;

- применение в РУ механизмов и грузоподъемных машин;

- запись о наложении шунта в месте разрыва цепи отсоса;

- разрешение на временное снятие заземлений;

- назначение лиц, ответственных за безопасное перемещениегрузов кранами;

- необходимость перед работой на ППС КП проверить заземлениеего на рельс;

- указание о том, что питающая линия подстанции находитсяпод наведенным напряжением и др.

Выдающему наряд разрешается по его усмотрению вносить в этистроки и другие указания, связанные с выполняемой работой.

В строках "Наряд выдал" и "Нарядпродлил" выдающий наряд указывает дату и время его подписания.

Таблица 2заполняется при первичном допуске допускающим персоналом. При этом в графе"Дата, время" указывается время согласования, место, номер приказаЭЧЦ и время на допуск к работе.

Оборотная сторона наряда

В строках "Рабочие места подготовлены. Под напряжениемостались" допускающий указывает оставшиеся под напряжением токоведущиечасти ремонтируемого и соседних присоединений, ближайшие к рабочему месту.

В строке "Установлены заземления" указываютсяместа установки, количество и номера переносных заземлений.

Допускающий и ответственный руководитель работ(производитель работ) расписываются под строками "Рабочие местаподготовлены. Под напряжением остались" только при первичном допуске.

В табл. 3наряда расписываются члены бригады, получившие инструктаж от производителяработ перед началом работы, при изменении условий работы, после перерыва.

В таблице 4 оформляютсяежедневный допуск к работе и ее окончание, в том числе допуск с переводом надругое рабочее место, а также допуск и окончание работы при временном включенииэлектроустановки.

Лицо, осуществляющее повторный допуск, расписывается в графе3 таблицы4.

Окончание работ, связанное с окончанием рабочего дня,производитель работ оформляет в графах 5, 6, 7 таблицы 4.

В таблице 5 при вводе в бригаду или выводе из нее водителямеханизма или крановщика указывается тип закрепленного за ним механизма илисамоходного крана. В графе "Разрешил" расписывается (с указаниемфамилии) лицо, выдавшее разрешение на изменение состава бригады.

При передаче разрешения по телефону, радио производительработ в этой графе указывает фамилию лица, выдавшего разрешение на изменениесостава бригады.

В строке "Оборудование и рабочее место приняты,заземления № , всего ___ шт. сняты" указываются номера и количество снятыхзаземлений.

В строке "Работа полностью закончена, наряд закрыт, сообщено(кому)" указывается фамилия энергодиспетчера.

После полного окончания работ производитель расписывается впредназначенной для этого строке наряда, указывая при этом время и датуоформления.

В соответствующей строке расписывается и руководитель работпосле приемки им рабочего места. Если ответственный руководитель работ неназначался, производитель работ расписывается за него.

Безопасное производство работ на рабочем местеобеспечивается выполнением организационных и технических мероприятий (ОМ, ТМ) вследующей последовательности:

1. Оформление задания на работу (ОМ):

- нарядом;

- распоряжением;

- в порядке текущей эксплуатации.

2. Инструктаж производителя работ выдающим наряд опредстоящей работе (ОМ).

3. Выдача разрешения ЭЧЦ на подготовку рабочего места (поприказу ЭЧЦ или согласованию) (ОМ).

4. Производство необходимых отключений (ТМ).

5. Принятие мер против ошибочной и самопроизвольной подачинапряжения на рабочее место (ТМ).

6. Вывешивание запрещающих плакатов на приводах ручного и наключах (кнопках) дистанционного управления коммутационной аппаратуры,отключенных для подготовки рабочего места:

"Не включать. Работают люди" (ТМ).

7. Установка ограждения на рабочем месте для исключенияслучайного прикосновения к неотключенным токоведущим частям и вывешиваниеплаката "Стой. Напряжение" (ТМ).

8. Проверка отсутствия напряжения на отключенных токоведущихчастях на рабочем месте (ТМ).

9. Включение заземляющих ножей в местах, указанных в наряде,распоряжении, наложение переносных заземлений (ТМ).

10. Вывешивание плакатов "Стой. Напряжение" насоседних и напротив расположенных ограждениях ячеек (ТМ).

11. Организация проходов ремонтного персонала к месту работ,исключение ошибочного проникновения на однотипное оборудование, исключениевозможности перехода по конструкциям к оборудованию, находящемуся поднапряжением (ТМ).

12. Допуск бригады на рабочее место (ОМ).

13. Инструктаж членов бригады производителем работ (ОМ).

14. Надзор во время работы (ОМ).

15. Оформление перерывов в работе (ОМ).

16. Оформление переходов бригады на новое рабочее место поодному наряду (ОМ).

17. Организация пробного включения оборудования (ОМ, ТМ).

18. Сдача-приемка рабочего места (ОМ).

19. Включение оборудования в работу (ОМ, ТМ).

При оформлении в наряде полного окончания работы производительработ это оформление выполняет только в своем экземпляре наряда, указываядолжность и фамилию лица, которому он сообщил о полном окончании работ, а такжедату и время сообщения.

Лицо, выдавшее наряд, производит контроль за правильностьюоформления наряда и расписывается в конце его.

Приложение №12

к Инструкции от 17.10.96 г.№ ЦЭ-402

НОРМЫ КОМПЛЕКТОВАНИЯ ТЯГОВОЙ ПОДСТАНЦИИ, ПС, ППСКП, АТП, ВЫЕЗДНЫХ БРИГАД СРЕДСТВАМИ ЗАЩИТЫ



Журнал для учета исодержания средств защиты (рекомендуемая форма)

Приложение №13

к Инструкции от17.10.96 г. № ЦЭ-402

ПЕРЕНОСНЫЕ ЗАЗЕМЛЕНИЯ

1. Переносные заземления применяются для защиты людей,работающих на отключенных токоведущих частях, от ошибочно поданного илинаведенного напряжения.

2. Переносные заземления состоят из зажимов для присоединенияк заземляемым проводам, заземляющего проводника для заземления и закорачиваниямежду собой токоведущих частей всех фаз установки и наконечника или струбциныдля присоединения к заземлителю или заземленным конструкциям. Допускаетсяприменение отдельного переносного заземления для каждой фазы.

3. Переносные заземления должны удовлетворять следующимтребованиям:

3.1. Они должны быть выполнены из неизолированного гибкогомедного многожильного провода и иметь сечение, удовлетворяющее требованиям термическойстойкости при однофазных и междуфазных коротких замыканиях, но не менее 25 мм²в электроустановках выше 1000 В и не менее 16 мм² вэлектроустановках до 1000 В. При выборе сечения медных проводов, исходя изтребований термической стойкости, допускается принимать начальную температуру30°С, конечную 850°С. Для расчета переносных защитных заземлений на нагревтоками короткого замыкания рекомендуется пользоваться следующей упрощеннойформулой:

где: S_min - минимальное сечение провода мм²,

 - наибольшийустановившийся ток короткого замыкания, А,

t - длительность выдержки основной релейной защиты, с.

В практических целях за t должно быть принято время, определенноепо наибольшей выдержке времени основной релейной защиты для даннойэлектроустановки. При больших значениях тока короткого замыкания, когдатермическая стойкость одинарного заземления оказывается недостаточной,допускается устанавливать несколько заземлений параллельно.

Сечение заземляющих проводников можно определить также спомощью таблицы, результаты которой получены по указанной формуле.

Таблица.

ВЫБОР СЕЧЕНИЯ ЗАЗЕМЛЯЮЩИХ ПРОВОДНИКОВ

3.2. Конструкция зажимовдля присоединения закорачивающих проводов к шинам должна быть такой, чтобы припрохождении тока короткого замыкания переносное заземление не могло бытьсорвано с места динамическими силами. Зажимы снабжаются приспособлением,допускающим их наложение и снятие с токоведущих частей с помощью штанги дляналожения заземления. Гибкий медный провод должен присоединяться к зажимунепосредственно или с помощью надежно опрессованного медного наконечника. Длязащиты провода от излома в местах присоединения рекомендуется заключать его воболочки в виде пружин из гибкой стальной проволоки. Медный проводрекомендуется помещать в прозрачную гибкую оболочку для предохранения его жилот механических повреждений.

3.3. Наконечник на проводе для заземления должен выполнятьсяв виде струбцины или соответствовать конструкции зажима (барашка), служащегодля присоединения к заземляющему проводу или конструкции;

3.4. Элементы переносного заземления должны быть прочно инадежно соединены путем опрессовки, сварки или болтами с предварительнымлужением контактных поверхностей. Применение пайки запрещается.

4. Сечение провода переносного заземления, применяемого виспытательных схемах, должно быть не менее 4 мм².

5. На каждом переносном заземлении необходимо указать егономер и сечение заземляющих проводов. Эти данные выбивают на бирке,закрепленной на заземлении, либо на струбцине (наконечнике).

6. Каждое переносное заземление должно быть осмотрено нереже 1 раза в 3 месяца, а также перед употреблением и в тех случаях, если оноподвергалось воздействию токов короткого замыкания.

При разрушении контактных соединений, снижении механическойпрочности проводников, расплавлении их, обрыве более 5 % жил и т.п. переносныезаземления следует изъять из употребления.

Приложение №14

к Инструкции от17.10.96 г. № ЦЭ-402

РЕМОНТНЫЕ РАБОТЫ НА КАБЕЛЯХ

Вскрытие муфт, разрезание кабеля.

1. Перед вскрытием муфт или разрезанием кабеля необходимоудостовериться в том, что эти операции будут производиться на том кабеле, накаком нужно, что этот кабель отключен и выполнены технические мероприятия,необходимые для допуска к работам на нем.

2. На рабочем месте подлежащий ремонту кабель определяют:

- при прокладке кабелей в канале, по стенам -прослеживанием, сверкой раскладки с чертежами и схемами, проверкой по биркам;

- при прокладке кабелей в земле - сверкой их расположения счертежами. Для этой цели должна быть предварительно выполнена контрольнаятраншея поперек пучка кабелей, позволяющая видеть все кабели.

Перед разрезанием кабеля или вскрытием соединительной муфтынеобходимо проверить отсутствие напряжения с помощью специальногоприспособления, состоящего из изолирующей штанги и стальной иглы и режущегонаконечника. Приспособление должно обеспечивать прокол или разрезание брони иоболочки до жил с замыканием их между собой и на землю. Кабель у места проколапредварительно прикрывают экраном.

3. Если в результате повреждений кабеля открыты всетоковедущие жилы, отсутствие напряжения можно проверить непосредственноуказателем напряжения без прокола.

4. Прокол кабеля выполняет допускающий либо под егонаблюдением производитель работ с группой V. Прокалывать кабель следует в диэлектрических перчатках изащитных очках, стоя на изолирующем основании сверху траншеи как можно дальшеот прокалываемого кабеля. Прокалывающее приспособление заземляют на внешнийконтур заземления подстанции или броню кабеля. Заземляющий проводникприсоединяют к броне или металлической оболочке хомутами, бронелента подхомутом должна быть зачищена. При работах на кабельной четырехжильной линиинапряжением до 1000 В нулевую жилу отсоединяют с обоих концов.

Разогрев кабельной массы и заливка муфт.

5. Кабельную массу для заливки муфт разогревают вспециальной металлической посуде с крышкой и носиком.

Запрещается разогревать невскрытые банки с кабельной массой.

6. При заливке кабельной массы следует надевать брезентовыерукавицы и защитные очки.

7. Разогревать и переносить ковш или котелок с припоем, атакже сосуды с кабельной массой следует в брезентовых рукавицах и защитныхочках. Рукава одежды завязывают у запястья поверх рукавиц или применяютрукавицы длиной до локтя. Запрещается передавать котелок или ковш с припоем,либо сосуд с массой из рук в руки; при передаче необходимо ставить их на землюили на прочное основание.

8. Перемешивать расплавленную массу следует металлическоймешалкой, а снимать нагары с поверхности расплавленного припоя - металлическойложкой. Мешалку и ложку перед применением подогревают. Попадание влаги вгорячую массу недопустимо.

9. В холодное время года соединительные и концевые муфтыперед заливкой массой подогревают.

Прокладка, перекладка кабелей и переноска муфт.

10. Перекладывать кабели и переносить муфты можно толькопосле отключения кабеля.

11. Перекладывание кабелей, находящихся под напряжением,допускается в случае необходимости при выполнении следующих условий:

- перекладываемый кабель должен иметь температуру не ниже5°С;

- муфты на перекладываемом участке кабеля должны быть жесткоукреплены хомутами на досках;

- работать следует в диэлектрических перчатках; поверхперчаток для защиты от механических повреждений надеваются брезентовыерукавицы;

- работу должны выполнять рабочие, имеющие опыт прокладкикабелей, под руководством лица с группой V (кабелей выше 1000 В), с группой IV (кабелейдо 1000 В).

12. При перекатке барабана с кабелем необходимо принять мерыпротив захвата выступающими его частями одежды рабочих. До начала перекаткизакрепляют концы кабеля и удаляют торчащие из барабана гвозди. Барабан скабелем допускается перекатывать только по горизонтальной поверхности, потвердому грунту или прочному настилу.

13. Запрещается размещать кабели, пустые барабаны,механизмы, приспособления и инструмент непосредственно у бровки траншеи.

14. При ручной прокладке кабеля число рабочих должно бытьтаким, чтобы на каждого приходился участок кабеля массой не более 35 кг длямужчин и 7 кг для женщин. Работать следует в брезентовых рукавицах.

15. Работа с паяльной лампой. Заполнять лампу нужно толькотой горючей жидкостью, для работы на которой она предназначена.

Для предотвращения выброса пламени из паяльной лампызаправляемое горючее должно быть очищено от посторонних примесей и воды.

16. При работах с паяльной лампой следует:

- наливать в резервуар керосин или бензин не более чем на3/4 его вместимости;

- завертывать наливную пробку не менее чем на 4 нитки;

- не наливать и не выливать горючее, не разбирать лампу, неотвертывать головку и т.п. вблизи огня;

- не разжигать паяльную лампу путем подачи керосина илибензина на горелку;

- не накачивать чрезмерно паяльную лампу во избежание еевзрыва;

- не снимать горелку до спуска давления;

- спускать давление воздуха из резервуара лампы черезналивную пробку только после того, как лампа погашена и ее горелка полностьюостыла.

При обнаружении неисправностей (подтекания резервуара,утечки газа через резьбу горелки и т.п.) работать с лампой запрещается.

Приложение №15

к Инструкции от17.10.96 г. № ЦЭ-402

КЛАССЫ ЭЛЕКТРОИНСТРУМЕНТА И ЭЛЕКТРИЧЕСКИХМАШИН

Электроинструмент изготавливают следующих классов:

I - электроинструмент, у которого все детали, находящиеся поднапряжением, имеют изоляцию и штепсельная вилка имеет заземляющий контакт. Уэлектроинструмента класса I все находящиеся под напряжением детали могут быть сосновной, а отдельные детали - с двойной или усиленной изоляцией;

II - электроинструмент, у которого все детали, находящиеся поднапряжением, имеют двойную или усиленную изоляцию. Этот электроинструмент неимеет устройств для заземления. Номинальное напряжение электроинструментаклассов I и II должно быть не более: 220 В - для электроинструментапостоянного тока; 380 В - для электроинструмента переменного тока;

Ш - электроинструмент на номинальное напряжение не выше 42В, у которого ни внутренние, ни внешние цепи не находятся под другимнапряжением. Электроинструмент класса III предназначен для питания отавтономного источника тока или от общей сети через изолирующий трансформатор(либо преобразователь), напряжение холостого хода которого должно быть не выше50 В, а вторичная электрическая цепь не должна быть соединена с землей.

Приложение №16

к Инструкции от17.10.96 г. № ЦЭ-402

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С РУЧНЫМИНСТРУМЕНТОМ

1. Бойки молотков и кувалд должны иметь гладкую, слегкавыпуклую поверхность без косины, сколов, выбоин, трещин и заусенцев.

2. Рукоятки молотков, кувалд и другого инструмента ударногодействия следует изготавливать из сухой древесины твердых лиственных пород(березы, дуба, бука, клена, ясеня, рябины, кизила, граба) без сучков и косослояили из синтетических материалов, обеспечивающих прочность и надежность вработе. К свободному концу рукоятки должны несколько утолщаться (кроме кувалд),во избежание выскальзывания рукоятки из рук при взмахах и ударах инструментом.У кувалд рукоятка к свободному концу несколько утоньшается. Кувалду насаживаютна рукоятку в сторону утолщенного конца без клиньев. Клинья для укрепленияинструмента на рукоятке выполняют из мягкой стали с насечками (ерши).

3. Рукоятки лопат изготавливают из древесных пород безсучков и косослоя или из синтетических материалов.

4. Инструмент ударного действия (зубила, крейцмейсели,бородки, керны и др.) должен иметь гладкую затылочную часть без трещин,заусенцев, наклепа и скосов. На рабочем конце не должно быть повреждений. Длинаинструмента ударного действия должна быть не менее 150 мм.

5. При работе клиньями или зубилами с помощью кувалд следуетприменять клинодержатели с рукояткой длиной не менее 0,7 м.

6. При работах с инструментом ударного действия рабочиедолжны пользоваться защитными очками для предотвращения попадания в глазатвердых частиц.

7. Размеры зева (захвата) гаечных ключей не должны превышатьразмеров головок болтов (граней гаек) более чем на 0,3 мм. Применение подкладокпри зазоре между плоскостями губок и головок болтов или гаек более допустимогозапрещается.

8. Запрещается удлинять гаечные ключи дополнительнымирычагами, вторыми ключами или трубами. Допускается удлинять рукоятки ключейдополнительными рычагами только типа "звездочка", либо применять ключис длинными рукоятками. Во избежание падения запрещается класть инструмент наперила ограждений или край площадки лесов, подмостей, а также вблизи открытыхлюков, колодцев.

Приложение №17

к Инструкции от17.10.96 г. № ЦЭ-402

НОРМЫ ОБЕСПЕЧЕНИЯ ПРОТИВОПОЖАРНЫМОБОРУДОВАНИЕМ ОБЪЕКТОВ ТЯГОВОГО ЭЛЕКТРОСНАБЖЕНИЯ

Наименование производственных помещений, сооружений и установок	Наименование и необходимое «количество средств пожаротушения»
	Огнетушители					Ящик с песком и лопатой 0,5 м	Войлок кошма
	ОХП-10	ОУ-2	ОУ-5	ОУ-1 м (ОУ-25)	УП-2 м (ОУ-80)
1	2	3	4	5	6	7	8
Помещения тяговых подстанций: распределительные устройства (75 м2)	1	-	1	1	_	1	1
пульты управления (35 м2) трансформаторные помещения (100 м2)	1 1	_	11 11	1 -	_	1 -	1 -
выпрямительные устройства (50 м2)	1	_	11	_	_	_	_
мастерские по ремонту трансформаторов (100 м2)	1	_	_	_	_	1	1
базы масляного хозяйства (100 м2)	2	_	_	_	_	1	1
Открытые электроподстанции: площадки электрической аппаратуры с общей массой масла до 5 т;	22	_	_	_	_	3	1
площадки электрической аппаратуры с общим весом масла: 5-25т	31	_	_	_	2	3	1
25-50т	41	_	_	_	3	4	1
50-100т	41	_	_	_	3	5	2
свыше 100 т	41	-	-	-	4	6	2
Аккумуляторные (50 м2)	1	-	1	1	-	-	-
Лаборатории по анализу горючих жидкостей и химических веществ, 50 м2	1	-	1	-	-	-	1
Бытовые помещения (раздевалки, гардеробные и т.д.), 100 м2	1	-	-	-	-	-	-
Передвижная тяговая подстанция постоянного тока	2	-	63	-	-	-	-
Передвижная база масляного хозяйства	6	-	1	-	-	1	1
Передвижная электротехническая лаборатория	2	-	-	-	-	-	-
Передвижная тяговая подстанция переменного тока	-	-	63	-	-	-	-
Передвижная установка компенсации реактивной мощности	-	-	6	-	-	-	-
Вагон по наладке устройств релейной защиты, автоматики и телемеханики	1	-	13	-	-	-	-
1 На тяговых подстанциях углекислотные огнетушители ОУ-5 устанавливают во всех помещениях, имеющих электрические устройства или установки высокого напряжения. 2 Указанное количество огнетушителей для открытых электроподстанций предусмотрено на группу аппаратов, наполненных маслом. Независимо от этого каждый аппарат обеспечивается отдельным огнетушителем. 3 В случае отсутствия углекислотных огнетушителей ОУ-5 количество огнетушителей ОУ-2 должно быть увеличено в два раза по отношению к указанному.

Приложение №18

к Инструкции от17.10.96 г. № ЦЭ-402

ПЕРВАЯ ПОМОЩЬ ПОСТРАДАВШИМ

1. Общие положения

1.1. Первая помощь - это комплекс мероприятий, направленных навосстановление или сохранение жизни и здоровья пострадавшего. Ее долженоказывать тот, кто находится рядом с пострадавшим (взаимопомощь), или сампострадавший (самопомощь) до прибытия медицинского работника.

От того, насколько умело и быстро оказана первая помощь,зависит жизнь пострадавшего и, как правило, успех последующего лечения. Поэтомукаждый должен знать, как оказывать первую помощь и уметь оказать еепострадавшему и себе.

Весь персонал, указанный в приложении 1 настоящейИнструкции, должен периодически проходить теоретическое и практическое обучениеприемам оказания первой помощи пострадавшим и инструктаж о способах ееоказания. Занятия должны проводить компетентные работники из числа медицинскогоперсонала совместно с инженерно-техническими работниками предприятия.

Ответственность за организацию обучения на предприятии несутруководители подразделений.

Для того чтобы первая помощь была своевременной иэффективной, в местах постоянного дежурства персонала должны иметься:

- аптечки (или сумки первой помощи у бригадиров при работевне территории предприятия) с набором необходимых медикаментов и медицинскихсредств для оказания первой помощи (таблица);

- плакаты, изображающие приемы оказания первой помощипострадавшим при несчастных случаях, проведение искусственного дыхания инаружного массажа сердца, вывешенные на видных местах;

- указатели и знаки для облегчения поиска аптечек первойпомощи и здравпунктов. При выполнении работ сторонними организациями персоналэтих организаций должен быть поставлен в известность о местонахождении аптечеки здравпунктов.

Таблица.

СОДЕРЖАНИЕ АПТЕЧКИ



1. Растворы питьевой соды и борной кислоты предусматриваютсятолько для рабочих мест, где проводятся работы с кислотами и щелочами.

2. В цехах и лабораториях, где не исключена возможность отравленияи поражения ядовитыми газами и вредными веществами, состав аптечки должен бытьсоответственно дополнен.

3. В набор средств для сумок первой помощи не входят шины,резиновый пузырь для льда, стакан, чайная ложка, борная кислота и питьеваясода. Остальные позиции для сумок первой помощи комплектуются в количестве 50%,указанных в списке.

4. В летний период в местах работы, где возможно ужалениенасекомыми, в аптечках (сумках первой помощи) должны быть димедрол (однаупаковка) и кордиамин (один флакон).

5. На внутренней стороне дверцы аптечки следует четкоуказать, какие медикаменты при каких травмах применяются (например, прикровотечении из носа - 3%-ный раствор перекиси водорода и т.д.).

1.2. Для правильной организации первой помощи в каждом подразделениинеобходимо выполнять следующие мероприятия:

- должны быть выделены работники, в обязанности которыхвходит систематическое пополнение аптечек и сумок первой помощи и поддержание внадлежащем состоянии хранящихся в них медикаментов и медицинских средств;

- должен быть организован систематический контроль заправильностью оказания первой помощи, своевременным и обязательным направлениемпострадавшего в медицинский пункт, а также за состоянием и своевременнымпополнением аптечек и сумок необходимыми медикаментами и медицинскимисредствами для оказания первой помощи.

1.3. Оказывающий помощь должен знать основные признакинарушения жизненно важных функций организма человека, а также уметь освободитьпострадавшего от действия опасных и вредных факторов, оценить состояниепострадавшего, определить последовательность применяемых приемов помощи, принеобходимости использовать подручные средства при оказании помощи итранспортировке пострадавшего.

Последовательность действий при оказании первой помощипострадавшему такова:

1) устранение воздействия на организм пострадавшего опасныхи вредных факторов (освобождение его от действия электрического тока, вынос иззараженной атмосферы, гашение горящей одежды и т.д.);

2) оценка состояния пострадавшего;

3) определение характера травмы, создающей наибольшую угрозудля жизни пострадавшего, и последовательности действий по его спасению;

4) выполнение необходимых мероприятий по спасениюпострадавшего в порядке срочности (восстановление проходимости дыхательныхпутей; проведение искусственного дыхания, наружного массажа сердца; остановкакровотечения; иммобилизация (создание покоя) места перелома; наложение повязкии т.п.);

5) поддержание основных жизненных функций организмапострадавшего до прибытия медицинского персонала;

6) вызов скорой медицинской помощи, врача или принятие мердля транспортировки пострадавшего в ближайшее лечебное учреждение.

В случае невозможности вызова медицинского персонала наместо происшествия необходимо обеспечить транспортировку пострадавшего вближайшее лечебное учреждение. Перевозить пострадавшего можно только приустойчивом дыхании и пульсе.

В том случае, когда состояние пострадавшего не позволяет еготранспортировать, необходимо поддерживать его основные жизненные функции доприбытия медицинского работника.

2. Освобождение пострадавшего от действия травмирующих факторов

2.1. Оказание помощи пострадавшему начинается с моментаосвобождения его от действия травмирующего фактора: отключенияэлектроустановки, снятия напряжения с токоведущих частей или отделения от нихпострадавшего, выноса его из зоны напряжения шага и др., выноса из опасной зоны(загазованной, запыленной, повышенной или пониженной температуры воздуха ипр.); остановки производственного оборудования, движущихся машин и механизмов,тушения горящей одежды и др. При этом оказывающий помощь должен защитить себяот воздействия того же травмирующего фактора, применяя соответствующие средствазащиты.

Переносить пострадавшего в другое место следует только в техслучаях, когда ему или лицу, оказывающему помощь, продолжает угрожать опасностьили когда оказание помощи на месте невозможно.

2.2. Освобождение от действия электрического тока. Припоражении электрическим током необходимо как можно быстрее освободитьпострадавшего от действия тока, так как от продолжительности его действия наорганизм зависит тяжесть электротравмы.

Прикосновение к токоведущим частям, находящимся поднапряжением, вызывает в большинстве случаев непроизвольное судорожноесокращение мышц и общее возбуждение, которое может привести к нарушению и дажеполному прекращению деятельности органов дыхания и кровообращения. Еслипострадавший держит провод руками, его пальцы сжимаются так сильно, чтовысвободить провод из его рук становится невозможным. Поэтому первым действиемоказывающего помощь должно быть быстрое отключение той части электроустановки,которой касается пострадавший.

Отключить электроустановку можно с помощью выключателя,рубильника или другого отключающего аппарата (рис. П. 18.1), а также путемснятия предохранителей, разъема штепсельного соединения, созданияискусственного короткого замыкания на воздушной линии (набросом) и т.п.

Если пострадавший находится на высоте, то отключениеустановки и тем самым освобождение пострадавшего от действия тока может вызватьего падение с высоты. В этом случае необходимо принять меры для предотвращениядополнительных травм.

Рис. П. 18.1. Освобождение пострадавшего отдействия тока путем отключения

Рис. П. 18.2. Освобождение пострадавшего отдействия тока в электроустановках до 1000 В отбрасыванием провода доской

При отключении установки может одновременно погаснутьэлектрический свет, поэтому при отсутствии дневного освещения необходимообеспечить освещение от другого источника (включить аварийное освещение,аккумуляторные фонари и т.п. с учетом взрыво- и пожароопасности помещения), незадерживая при этом отключения установки и оказания помощи пострадавшему.

Если отсутствует возможность быстрого отключения электроустановки,то необходимо принять меры к отделению пострадавшего от токоведущих частей, ккоторым он прикасается. При этом во всех случаях оказывающий помощь не долженприкасаться к пострадавшему без применения надлежащих мер предосторожности, таккак это опасно для жизни. Он должен также следить за тем, чтобы самому неоказаться в контакте с то-коведущей частью или под напряжением шага, находясь взоне растекания тока замыкания на землю.

При напряжении до 1000 В для отделения пострадавшего оттоковедущих частей или провода следует воспользоваться канатом, палкой, доскойили каким-либо другим сухим предметом, не проводящим электрический ток (рис. П.18.2). Можно оттянуть пострадавшего от токоведущих частей за одежду (если онасухая или отстает от тела), например за полы пиджака или пальто, за воротник,избегая при этом прикосновения к окружающим металлическим предметам и частямтела пострадавшего, не прикрытым одеждой (рис. П. 18.3). Можно оттащитьпострадавшего за ноги, при этом оказывающий помощь не должен касаться его обувиили одежды без хорошей изоляции своих рук, так как обувь и одежда могут бытьсырыми и являться проводниками электрического тока. Для изоляции рукоказывающий помощь, особенно если ему необходимо коснуться тела пострадавшего,не прикрытого одеждой, должен надеть диэлектрические перчатки или обмотать рукушарфом, надеть на нее суконную фуражку, натянуть на руку рукав пиджака илипальто, накинуть на пострадавшего резиновый ковер, прорезиненную материю (плащ)или просто сухую материю. Можно также изолировать себя, встав на резиновыйковер, сухую доску или какую-либо не проводящую электрический ток подстилку,сверток сухой одежды и т.п. При отделении пострадавшего от токоведущих частейследует действовать одной рукой (рис. П. 18.4).

Рис. П. 18.3. Освобождение пострадавшего отдействия тока в установках до 1000 В оттаскиванием за сухую одежду

Рис. П. 18.4. Отделение пострадавшего оттоковедущей части, находящейся под напряжением до 1000 В

Рис. П. 18.5. Освобождение пострадавшего отдействия тока в установках до 100 В перерубанием проводов

Если электрический ток проходит в землю через пострадавшегои он судорожно сжимает в руке токоведущий элемент (например, провод), прощепрервать действие тока, отделив пострадавшего от земли (подсунув под него сухуюдоску или оттянув ноги от земли веревкой или одеждой), соблюдая при этомуказанные выше меры предосторожности как по отношению к самому себе, так и поотношению к пострадавшему. Можно также перерубить провод топором с сухойдеревянной рукояткой (рис. П. 18.5) или сделать разрыв, применяя инструмент сизолирующими рукоятками (кусачки, пассатижи и т.п.). Можно воспользоватьсяинструментом без изолирующей рукоятки, обернув его рукоятку сухой материей.Перерубать провода необходимо пофазно, т.е. разрубать провод каждой фазыотдельно, при этом следует изолировать себя от земли (стоять на сухих досках,деревянной лестнице и т.п.).

Рис. П.18.6. Освобождение пострадавшего отдействия тока в установках выше 1000 В отбрасыванием провода изолирующейштангой

Рис. П. 18.7. Правильное перемещение в зонерастекания тока замыкания на землю: а - удаление от точки замыкания на землютоковедущей части; б - следы от обуви

При напряжении свыше 1000 В для отделения пострадавшего оттоковедущих частей необходимо использовать средства защиты: надетьдиэлектрические перчатки и боты и действовать штангой или изолирующими клещами,рассчитанными на соответствующее напряжение (рис. П. 18.6). На воздушных линияхэлектропередачи (ВЛ) 6-20кВ, когда нельзя быстро отключить их со стороныпитания, следует создать искусственное короткое замыкание для отключения ВЛ.Для этого на провода ВЛ надо набросить гибкий неизолированный проводник.Набрасываемый проводник должен иметь достаточное сечение во избежаниеперегорания при прохождении через него тока короткого замыкания. Перед тем какнабросить проводник, один его конец надо заземлить (присоединить к телуметаллической опоры, заземляющему спуску или отдельному заземлителю и др.), ана другой конец для удобства наброса желательно прикрепить груз. Набрасыватьпроводник надо так, чтобы он не коснулся людей, в том числе оказывающего помощьи пострадавшего. При набросе проводника необходимо пользоватьсядиэлектрическими перчатками и ботами.

Оказывающему помощь следует помнить об опасности напряженияшага, если токоведущая часть (провод и т.п.) лежит на земле. Перемещаться вэтой зоне нужно с особой осторожностью, используя средства защиты для изоляцииот земли (диэлектрические галоши, боты, диэлектрические ковры, изолирующиеподставки) или предметы, плохо проводящие электрический ток (сухие доски,бревна и т.п.). Без средств защиты перемещаться в зоне растекания токазамыкания на землю следует, передвигая ступни ног по земле и не отрывая их однуот другой (рис. П. 18.7).

После отделения пострадавшего от токоведущих частей следуетвынести его из опасной зоны на расстояние не менее 8 м от токоведущей части(провода).

2.3. Тушение горящей одежды. Если на человеке загореласьодежда, то нужно как можно быстрее погасить огонь, но при этом нельзя сбиватьпламя незащищенными руками.

Человек в горящей одежде обычно начинает метаться, бегать.Необходимо принять самые решительные меры, чтобы остановить его, ведь движениеспособствует раздуванию пламени.

Воспламенившуюся одежду нужно быстро сбросить, сорвать, либопогасить, заливая водой, а зимой присыпая снегом. Можно сбить пламя, катаясь вгорящей одежде по полу, земле. На человека в горящей одежде можно такженакинуть плотную ткань, одеяло, брезент, которые после ликвидации пламенинеобходимо убрать, чтобы уменьшить термическое воздействие на кожу человека.Человека в горящей одежде нельзя укутывать с головой, так как это можетпривести к поражению дыхательных путей и отравлению токсичными продуктамигорения.

3. Способы оказания первой помощи пострадавшему

3.1. Способы оказания первой помощи зависят от состоянияпострадавшего. Признаки, по которым можно быстро определить состояние здоровьяпострадавшего, следующие:

сознание: ясное, отсутствует, нарушено (пострадавшийзаторможен или возбужден);

цвет кожных покровов и видимых слизистых оболочек (губ,глаз): розовые, синюшные, бледные;

дыхание: нормальное, отсутствует, нарушено (неправильное, поверхностное,хрипящее);

пульс на сонных артериях: хорошо определяется (ритмправильный и неправильный), плохо определяется, отсутствует;

зрачки: расширенные, суженные.

При определенных навыках, владея собой, оказывающий помощьза 1 минуту должен оценить состояние пострадавшего и решить, в каком объеме ипорядке следует оказывать ему помощь.

Отсутствие сознания у пострадавшего определяют визуально.Чтобы окончательно убедиться в этом, следует обратиться к пострадавшему свопросом о самочувствии.

Цвет кожных покровов и наличие дыхания (по подъему иопусканию грудной клетки) оценивают также визуально. Нельзя тратить время наприкладывание ко рту и носу зеркала и блестящих металлических предметов.

Для определения пульса на сонной артерии пальцы рукинакладывают на адамово яблоко (трахею) пострадавшего и, продвигая их немного всторону, ощупывают шею сбоку (рис. П. 18.8).

Рис. П. 18.8. Правильное положение рук припроведении наружного массажа сердца и определении пульса на сонной артерии(пунктир)

Рис. П. 18.9. Выдвижение нижней челюсти двумяруками

Ширину зрачков при закрытых глазах определяют следующим образом:подушечки указательных пальцев кладут на верхние веки обоих глаз и, слегкапридавливая их к глазному яблоку, поднимают вверх. При этом глазная щельоткрывается и на белом фоне видна округлая радужка, а в центре ее - округлойформы черные зрачки, состояние которых (суженые или расширенные) оценивают поплощади радужки, которую они занимают.

Степень нарушения сознания, цвет кожных покровов и состояниедыхания можно оценивать одновременно с прощупыванием пульса, что отнимает неболее 1 минуты. Осмотр зрачков удается провести за несколько секунд.

При отсутствии видимых тяжелых повреждений на телепострадавшего после прохождения через него электрического тока или воздействиядругих опасных факторов пострадавшему нельзя разрешать двигаться, а тем болеепродолжать работу, так как не исключена возможность внезапного последующегоухудшения состояния его здоровья. Только врач может окончательно решить вопросо состоянии здоровья пострадавшего. При поражении молнией нельзя зарыватьпострадавшего в землю, это принесет только вред и приведет к потере времени.

3.2. Если пострадавший в сознании (а до этого был в обморокеили находился в бессознательном состоянии, но с сохранившимся устойчивымдыханием и пульсом), его следует уложить на подстилку, например, из одежды,расстегнуть одежду, стесняющую дыхание, создать приток свежего воздуха, согретьтело, если холодно, обеспечить прохладу, если жарко, создать полный покой,непрерывно наблюдая за пульсом и дыханием, удалить лишних людей, дать выпитьводный раствор настойки валерианы (20 капель).

3.3. Если пострадавший находится в бессознательномсостоянии, необходимо наблюдать за его дыханием и в случае нарушения дыханияиз-за западания языка выдвинуть нижнюю челюсть вперед. Для этого четырьмяпальцами обеих рук захватывают нижнюю челюсть сзади за углы и, упираясьбольшими пальцами в ее край ниже углов рта, оттягивают и выдвигают вперед так,чтобы нижние зубы стояли впереди верхних (рис. П.18.9). Поддерживать ее в такомположении следует, пока не прекратится западание языка. Пострадавшему,находящемуся в бессознательном состоянии, нужно давать нюхать нашатырный спирт,опрыскивать лицо холодной водой.

При возникновении у пострадавшего рвоты необходимо повернутьего голову и плечи в сторону (лучше налево) для удаления рвотных масс.

3.4. Если пострадавший дышит очень редко и судорожно, но унего прощупывается пульс, необходимо сразу же начать делать искусственноедыхание. Необязательно, чтобы при проведении искусственного дыханияпострадавший находился в горизонтальном положении. Начинать проводитьискусственное дыхание нужно сразу же после освобождения пострадавшего отвлияния опасных и вредных факторов, а также во время спуска с опоры, выноса изопасной зоны и т.п.

Если у пострадавшего отсутствуют сознание, дыхание, пульс,кожный покров синюшный, а зрачки расширенные, следует немедленно приступить квосстановлению жизненных функций организма путем проведения искусственногодыхания и наружного массажа сердца.

Комплекс этих мероприятий называется реанимацией (т.е.оживлением), а мероприятия - реанимационными.

Не следует раздевать пострадавшего, теряя на это время.Необходимо помнить, что попытки оживления эффективны лишь в тех случаях, когдас момента остановки сердца прошло не более 4 минут, поэтому первую помощьследует оказывать немедленно и по возможности на месте происшествия.

Нельзя отказываться от оказания помощи пострадавшему исчитать его умершим при отсутствии таких признаков жизни, как дыхание илипульс. Делать вывод о смерти пострадавшего имеет право только медицинскийперсонал.

3.5. Приступив к оживлению, следует позаботиться о вызовеврача или скорой медицинской помощи. Это должен сделать не оказывающий помощь,который не может прервать ее оказание, а кто-то другой.

Требуется заметить время остановки дыхания и кровообращенияу пострадавшего, время начала проведения искусственного дыхания и наружногомассажа сердца, а также продолжительность реанимационных мероприятий и сообщитьэти сведения прибывшему медицинскому персоналу.

4. Способы проведения искусственного дыхания и наружного массажа сердца

4.1. Искусственное дыхание. Оно проводится в тех случаях,когда пострадавший не дышит или дышит очень плохо (редко, судорожно, как бы совсхлипыванием), а также если его дыхание постоянно ухудшается независимооттого, чем это вызвано: поражением электрическим током, отравлением,утоплением и т.д.

Наиболее эффективным способом искусственного дыханияявляется способ "изо рта в рот" или "изо рта в нос", таккак при этом обеспечивается поступление достаточного объема воздуха в легкиепострадавшего. Способ "изо рта в рот" или "изо рта в нос"основан на применении выдыхаемого оказывающим помощь воздуха, который насильноподается в дыхательные пути пострадавшего и физиологически пригоден для дыханияпострадавшего. Воздух можно вдувать через марлю, платок и т.п. Этот способискусственного дыхания позволяет легко контролировать поступление воздуха влегкие пострадавшего по расширению грудной клетки после вдувания и последующемуспаданию ее в результате пассивного выдоха.

Для проведения искусственного дыхания пострадавшего следуетуложить на спину, расстегнуть стесняющую дыхание одежду и обеспечитьпроходимость верхних дыхательных путей, которые в положении на спине прибессознательном состоянии закрыты запавшим языком. Кроме того, в полости ртаможет находиться инородное содержимое (рвотные массы, соскользнувшие протезы,песок, ил, трава, если человек утонул, и т.п.), которое необходимо удалитьуказательным пальцем, обернутым платком (тканью) или бинтом, повернув головупострадавшего набок (рис. П. 18.10.) После этого оказывающий помощьрасполагается сбоку от головы пострадавшего, одну руку подсовывает под его шею,а ладонью другой руки надавливает на лоб, максимально запрокидывая голову (рис.П. 18.11.). При этом корень языка поднимается и освобождает вход в гортань, арот пострадавшего открывается. Оказывающий помощь наклоняется к лицупострадавшего, делает глубокий вдох открытым ртом, затем полностью плотноохватывает губами открытый рот пострадавшего и делает энергичный выдох, снекоторым усилием вдувая воздух в его рот; одновременно он закрывает носпострадавшего щекой или пальцами руки, находящейся на лбу (рис. П.18.12.). Приэтом обязательно следует наблюдать за грудной клеткой пострадавшего, котораядолжна подниматься. Как только грудная клетка поднялась, нагнетание воздухаприостанавливают, оказывающий помощь приподнимает свою голову, происходитпассивный выдох у пострадавшего. Для того чтобы выдох был более глубоким, можнонесильным нажатием руки на грудную клетку помочь воздуху выйти из легкихпострадавшего.

Рис. П. 18.10. Очищение рта и глотки

Рис. П. 18.11. Положение головы пострадавшегопри проведении искусственного дыхания

Рис. П. 18.12. Проведение искусственногодыхания по способу "изо рта в рот"

Рис. П.18.13. Проведение искусственногодыхания по способу "изо рта в нос"

Если у пострадавшего хорошо определяется пульс и необходимопроводить только искусственное дыхание, то интервал между искусственнымивдохами должен составлять 5 с, что соответствует частоте дыхания 12 раз в 1минуту.

Кроме расширения грудной клетки хорошим показателемэффективности искусственного дыхания может служить порозовение кожных покровови слизистых оболочек, а также выход пострадавшего из бессознательного состоянияи появление у него самостоятельного дыхания.

При проведении искусственного дыхания оказывающий помощьдолжен следить за тем, чтобы вдуваемый воздух попадал в легкие, а не в желудокпострадавшего. При попадании воздуха в желудок, о чем свидетельствует вздутиеживота "под ложечкой", осторожно надавливают ладонью на живот междугрудиной и пупком. При этом может возникнуть рвота, поэтому необходимоповернуть голову и плечи пострадавшего набок (лучше налево), чтобы очистить егорот и глотку.

Если после вдувания воздуха грудная клетка не поднимается,необходимо выдвинуть нижнюю челюсть пострадавшего вперед (рис. П. 18.9.). Есличелюсти пострадавшего плотно стиснуты и открыть рот не удается, следуетпроводить искусственное дыхание по способу "изо рта в нос" (рис.П.18.13.).

При отсутствии самостоятельного дыхания и наличии пульсаискусственное дыхание можно проводить и в положении сидя или вертикальном, еслинесчастный случай произошел на рабочей площадке изолирующей съемной вышки. Приэтом как можно больше запрокидывают голову пострадавшего назад или выдвигаютвперед нижнюю челюсть. Остальные приемы те же.

При появлении первых слабых вдохов у пострадавшего следуетприурочить проведение искусственного вдоха к моменту начала у негосамостоятельного вдоха.

Прекращают искусственное дыхание после восстановления упострадавшего достаточно глубокого и ритмичного самостоятельного дыхания.

4.2. Наружный массаж сердца. Если отсутствует не толькодыхание, но и пульс на сонной артерии, одного искусственного дыхания приоказании помощи недостаточно, так как кислород из легких не может переноситьсякровью к другим органам и тканям. В этом случае необходимо возобновитькровообращение искусственным путем, для чего следует проводить наружный массажсердца.

Сердце у человека расположено в грудной клетке междугрудиной и позвоночником. Грудина - подвижная плоская кость. В положениичеловека на спине (на твердой поверхности) позвоночник является жесткимнеподвижным основанием. Если надавливать на грудину, то сердце будет сжиматьсямежду грудиной и позвоночником и кровь из его полостей будет выжиматься всосуды. Если надавливать на грудину толчкообразными движениями, то кровь будетвыталкиваться из полостей сердца почти так же, как это происходит при егоестественном сокращении. Это называется наружным (непрямым, закрытым) массажемсердца, при котором искусственно восстанавливается кровообращение. Такимобразом, при сочетании искусственного дыхания с наружным массажем сердцаимитируются функции дыхания и кровообращения.

Показанием к проведению реанимационных мероприятий являетсяостановка сердечной деятельности, для которой характерно сочетание следующихпризнаков: бледность или синюшность кожных покровов, потеря сознания,отсутствие пульса на сонных артериях, прекращение дыхания или судорожные,неправильные вдохи. При остановке сердца, не теряя ни секунды, пострадавшегонадо уложить на ровное жесткое основание: скамью, пол, в крайнем случаеподложить под спину доску.

Если помощь оказывает один человек, он располагается сбокуот пострадавшего и, наклонившись, делает два быстрых энергичных вдувания (поспособу "изо рта в рот" или "изо рта в нос"), затемразгибается, оставаясь на этой же стороне от пострадавшего, ладонь одной рукикладет на нижнюю половину грудины, отступив на два пальца выше от ее нижнегокрая (рис. П. 18.14 и П.18.15), а пальцы приподнимает (рис. П. 18.8.). Ладоньвторой руки он кладет поверх первой поперек или вдоль и надавливает, помогаянаклоном своего корпуса. Руки при надавливании должны быть выпрямлены влоктевых суставах.

Надавливать следует быстрыми толчками так, чтобы смещатьгрудину на 4-5 см, продолжительность надавливания не более 0,5 с, интервалмежду отдельными надавливаниями не более 0,5 с.

В паузах рук с грудины не снимают (если помощь оказывают двачеловека), пальцы остаются приподнятыми, руки полностью выпрямленными влоктевых суставах.

Если оживление проводит один человек (рис. П. 18.16), то накаждые два глубоких вдувания он производит 15 надавливаний на грудину, затемснова делает два вдувания и опять повторяет 15 надавливаний и т.д.

Рис. П.18.14.Место расположения рук при проведении наружного массажа сердца

Рис. П. 18.15. Положение оказывающего помощьпри проведении наружного массажа сердца

Рис. П. 18.16. Проведение искусственногодыхания и наружного массажа сердца одним человеком

За минуту необходимо сделать не менее 60 надавливаний и 12вдуваний, т.е. выполнить 72 манипуляции, поэтому темп реанимационныхманипуляций должен быть высоким. Опыт показывает, что больше всего временизатрачивается на искусственное дыхание. Нельзя затягивать вдувание, как толькогрудная клетка пострадавшего расширилась, его надо прекращать. При участии вреанимации двух человек (рис. П. 18.17.) соотношение "дыхание-массаж"составляет 1:5, т.е. после одного глубокого вдувания проводится пятьнадавливаний на грудную клетку. Во время искусственного вдоха пострадавшемутот, кто делает массаж сердца, надавливание не выполняет, так как усилия,развиваемые при надавливании, значительно больше, чем при вдувании(надавливание при вдувании приводит к неэффективности искусственного дыхания, аследовательно, и реанимационных мероприятий). При проведении реанимации вдвоемоказывающим помощь целесообразно меняться местами через каждые 5-10 мин.

Рис. П. 18.17. Проведение искусственногодыхания и наружного массажа сердца вдвоем

При правильном выполнении наружного массажа сердца каждоенадавливание на грудину вызывает появление пульса в артериях.

Оказывающие помощь должны периодически контролироватьправильность и эффективность наружного массажа сердца по появлению пульса насонных или бедренных артериях. При проведении реанимации одним человеком емуследует через каждые 2 мин. прерывать массаж сердца на 2-3 с для определенияпульса на сонной артерии (рис. П. 18.18). Если в реанимации участвуют двачеловека, то пульс на сонной артерии контролирует тот, кто проводитискусственное дыхание. Появление пульса во время перерыва массажасвидетельствует о восстановлении деятельности сердца (наличии кровообращения).При этом следует немедленно прекратить массаж сердца, но продолжать проведениеискусственного дыхания до появления устойчивого самостоятельного дыхания. Приотсутствии пульса необходимо продолжать делать массаж сердца.

Рис. П.18.18.Места прижатия артерии для остановки кровотечений из сосудов

4.3. Искусственное дыхание и наружный массаж сердцанеобходимо проводить до восстановления устойчивого самостоятельного дыхания идеятельности сердца у пострадавшего или до его передачи медицинскому персоналу.

Если реанимационные мероприятия эффективны (определяетсяпульс на крупных артериях во время надавливания на грудину, сужаются зрачки,уменьшается синюпшость кожи и слизистых оболочек), сердечная деятельность исамостоятельное дыхание у пострадавшего восстанавливаются.

Длительное отсутствие пульса при появлении других признаковоживления организма (самостоятельное дыхание, сужение зрачков, попыткипострадавшего двигать руками и ногами и др.) служит признаком фибрилляциисердца. В этих случаях необходимо продолжать делать искусственное дыхание имассаж сердца пострадавшему до передачи его медицинскому персоналу.

5. Помощь при ранении

Всякая рана легко может загрязниться микробами, находящимисяна ранящем предмете, коже пострадавшего, а также в пыли, земле, на рукахоказывающего помощь и на грязном перевязочном материале.

Оказывая первую помощь при ранении, необходимо строгособлюдать следующие правила:

нельзя промывать рану водой или даже каким-либолекарственным веществом, засыпать порошком или смазывать мазями, так как этопрепятствует заживлению раны, вызывает нагноение и способствует занесению в неегрязи с поверхности кожи;

нельзя удалять из раны песок, землю и т.п., так как убратьтаким способом все, что загрязняет рану, невозможно. Нужно осторожно снятьгрязь с кожи вокруг раны, очищая ее от краев раны наружу, чтобы не загрязнятьрану; очищенный участок кожи нужно смазать йодом и наложить повязку;

нельзя удалять из раны сгустки крови, остатки одежды и т.п.,так как это может вызвать сильное кровотечение;

нельзя заматывать раны изоляционной лентой или накладыватьна них паутину во избежание заражения столбняком.

Для оказания первой помощи при ранении необходимо вскрытьимеющийся в аптечке (сумке) перевязочный пакет в соответствии с указанием,напечатанным на его обертке. При наложении перевязочного материала не следуеткасаться руками той его части, которая должна быть наложена непосредственно нарану.

Если перевязочного пакета почему-либо не оказалось, то дляперевязки можно использовать чистый платок, чистую ткань и т.п. Накладыватьвату непосредственно на рану нельзя.

На то место ткани, которое накладывается непосредственно нарану, нужно накапать несколько капель йода, чтобы получить пятно размеромбольше раны, а затем положить ткань на рану.

Оказывающий помощь должен вымыть руки или смазать пальцыйодом. Прикасаться к самой ране даже вымытыми руками не допускается. Если раназагрязнена землей, необходимо срочно обратиться к врачу для введенияпротивостолбнячной сыворотки.

6. Помощь при кровотечении

Кровотечение может быть наружным (кровь изливается наружу)или внутренним (кровь изливается во внутренние полости черепа, груди, живота).В зависимости от вида поврежденных сосудов различают артериальное, венозное икапиллярное кровотечение.

Артериальное кровотечение возникает при глубоких рубленыхили колотых ранах. Ярко-красная (алая) кровь изливается пульсирующей струей (втакт с сокращениями сердечной мышцы), а иногда бьет фонтанчиком. При ранениикрупных артерий (сонной, подключичной, плечевой, бедренной, подколенной)возникает очень сильное кровотечение, кровь под большим давлением выливается изсосудов и, если кровотечение вовремя не остановить, пострадавший можетпогибнуть в течение нескольких минут.

Венозное кровотечение возникает при ранении вен. Кровьвытекает медленно, ровной струей, имеет темно-вишневый цвет.

Капиллярное кровотечение бывает при повреждении мельчайшихкровеносных сосудов (капилляров) при обширных ссадинах и поверхностных ранах.Кровь сочится по всей поверхности раны, вытекает медленно, по каплям.Капиллярное кровотечение легко остановить с помощью стерильной повязки,предварительно смазав кожу вокруг раны йодом, или примочки (повязки) из 3%-ногораствора перекиси водорода. Наружное кровотечение останавливают разнымиспособами.

При несильном (венозном или артериальном) кровотечении нарану следует наложить тугую давящую повязку и кровоточащую часть телаприподнять. Давящую повязку накладывают следующим образом: кожу вокруг ранысмазывают йодом, на рану накладывают перевязочный материал (несколько слоевстерильной марли, бинта), вату и плотно прибинтовывают. Если кровотечение неостанавливается, то, не снимая наложенного перевязочного материала, поверх негонакладывают еще несколько слоев марли, комок ваты и туго бинтуют. Если бинтуютконечность, то витки бинта должны идти снизу вверх - от пальцев к туловищу.Раненую конечность поднимают вверх.

Для быстрой остановки сильного кровотечения можно прижатьпальцами кровоточащий сосуд к подлежащей кости выше раны (по току крови). На рис.П. 18.18. точками указаны наиболее эффективные места прижатий артерий.

Кровотечение останавливается при ранении:

лба или виска - прижатием височной артерии впереди козелкауха (точка 1);

затылка - прижатием затылочной артерии (точка 2);

головы или шеи - прижатием сонных артерий к шейным позвонкам(точки 3 и 4);

плеча (вблизи плечевого сустава) и подмышечной впадины -прижатием подключичной артерии к кости в подключичной ямке (точка 5);

предплечья - прижатием подмышечной (точка 6) или плечевойартерии (точка 7) посередине плеча с внутренней стороны;

кисти и пальцев руки - прижатием лучевой и локтевой артериив нижней трети предплечья у кисти (точки 8 и 9);

бедра - прижатием бедренной артерии в паху (точка 10);

голени - прижатием бедренной артерии в середине бедра (точка11) или подколенной артерии (точка 12);

стопы и пальцев ноги - прижатием тыльной артерии стопы(точка 13) или задней большеберцовой (точка 14).

Кровотечение из конечности может быть остановлено сгибаниемэтой конечности (рис. П. 18.19.). У пострадавшего следует быстро засучить рукавили закатать брюки и вложить в ямку, образующуюся при сгибании сустава, комокваты, марли или любой материи и сильно, до отказа, согнуть сустав над этимкомком. При этом сдавливается проходящая в сгибе артерия, подающая кровь кране. В таком положении сгиб ноги или руки надо связать или привязать ктуловищу пострадавшего косынкой, шарфом или ремнем.

Рис. П.18.19. Сгибание конечности в суставахдля остановки кровотечения: а - из предплечья; б - из плеча; в - из голени; г -из бедра

При сильном кровотечении из раненой конечности необходимоперетянуть конечность, наложив жгут (рис. П. 18.20.).

В качестве жгута можно использовать какую-либо упругуюрастягивающуюся ткань, резиновую трубку, подтяжки и т.п.

Жгут накладывают выше раны (ближе к туловищу),предварительно прижав кровоточащий сосуд пальцами к подлежащей кости, поверходежды или какой-либо мягкой прокладки (бинт, марля или платок, сложенные внесколько слоев и обернутые вокруг конечности) для уменьшения боли и исключениявозможного ущемления кожи.

Если помощь оказывает один человек, то прижатие сосуда можнопоручить пострадавшему.

Жгут следует растянуть обеими руками, сделать два-три оборотавокруг конечности так, чтобы не было непокрытых участков кожи между оборотамижгута (рис. П. 18.21.). Затягивать жгут следует до тех пор, пока кровотечениене остановится. Если жгут наложен правильно, то пульсация сосуда ниже места егоналожения не определяется, конечность бледнеет. Однако нельзя чрезмерно сильнозатягивать жгут, так как можно повредить мышцы, пережать нервы и вызватьпаралич конечности.

Рис. П. 18.20. Резиновый жгут для остановкикровотечения

При отсутствии под рукой растягивающегося материалаперетянуть конечность можно закруткой, сделанной из нерастягивающегосяматериала: галстука, пояса, скрученного платка или полотенца и т.п.

Материал, из которого делается закрутка, обводится вокругподнятой конечности, покрытой соответствующей прокладкой, и связывается узломпо наружной стороне конечности. В этот узел или под него продевается какой-либопредмет в виде палочки, который закручивают до прекращения кровотечения (рис.П. 18.22.). Закрутив до необходимой степени, палочку закрепляют так, чтобы онане могла самопроизвольно раскрутиться (закрепляют дополнительной петлей илиприбинтовывают).

В теплое время года жгут или закрутку накладывают не большечем на 2 часа, а в холодное - не большем чем на час. При более длительном срокеналожения жгута есть опасность омертвления тканей обескровленной конечности.Поэтому для контроля времени необходимо под жгут или закрутку подложить запискус указанием в ней точного времени их наложения или прикрепить ее рядом кодежде.

Через час, если есть необходимость оставить жгут (закрутку)дольше, следует прижать сосуд пальцем выше места кровотечения, снять жгут на10-15 мин, чтобы конечность получила некоторый приток крови, а затем вновьналожить чуть выше или ниже прежнего места. Пострадавшего с наложенным жгутомследует как можно быстрее доставить в лечебное учреждение.

При внутреннем кровотечении, очень опасном для жизни, кровьизливается во внутренние полости и остановить кровотечение практическиневозможно. Распознается оно по внешнему виду пострадавшего: он бледнеет, накоже выступает липкий пот, дыхание частое, поверхностное, пульс частый, слабогонаполнения. Пострадавшего надо уложить или придать ему полусидячее положение,обеспечить полный покой, приложить к предполагаемому месту кровотечения"холод" (пузырь со льдом, холодной водой) и срочно вызвать врача.Если есть подозрение на повреждение органов брюшной полости, пострадавшемунельзя давать пить.

Рис. П. 18.21. Этапы наложения резиновогожгута

Рис. П. 18.22. Остановка кровотечениязакруткой:
а - завязывание узла; б - закручивание с помощью палочки; в - закреплениепалочки

При кровотечении из носа пострадавшего следует усадить,голову слегка наклонить вперед, чтобы кровь не стекала в носоглотку,расстегнуть ему ворот, положить на переносицу холодную примочку, ввести в носкусок ваты или марли, смоченной 3%-ным раствором перекиси водорода, сжатьпальцами крылья носа на 4-5 мин.

При кровотечении изо рта (кровавой рвоте) пострадавшегоследует уложить, повернув голову набок.

7. Помощь при переломах, вывихах, ушибах и растяжении связок

Переломом называется нарушение целости кости. В областиперелома пострадавший испытывает резкую боль, усиливающуюся при попыткеизменить положение, заметна деформация, вызванная смещением костных обломков,припухлость. Переломы бывают открытые и закрытые; открытый переломсопровождается нарушением кожного покрова.

При переломах пострадавшему необходимо обеспечитьиммобилизацию (создание покоя) сломанной кости. Это уменьшает боль ипредотвращает дальнейшее смещение костных обломков и повторное ранение имикровеносных сосудов и мягких тканей.

При открытых переломах вначале останавливают кровотечение и накладываютстерильную повязку. Для иммобилизации используются шины стандартные илиизготовленные из подручного материала (фанеры, досок, палок и т.п.).

При закрытом переломе не следует снимать с пострадавшегоодежду - шину нужно накладывать поверх нее.

К месту перелома необходимо прикладывать "холод"(резиновый пузырь со льдом, холодной водой, холодные примочки и т.п.) дляуменьшения боли.

Вывих - это стойкое смещение костей в суставе, когдасуставные поверхности перестают соприкасаться частично или полностью. Резкаяболь в момент вывиха не уменьшается и в последующее время. Наиболее характерныдля вывиха невозможность движений в суставе, неестественное его положение,припухлость.

При вывихе или переломе необходимо обеспечить полнуюнеподвижность поврежденной конечности с помощью шины и приложить"холод" к месту травмы. Нельзя пытаться самим вправлять вывих,сделать это может только врач.

Пострадавшего необходимо доставить в лечебное учреждение,создав спокойное положение поврежденной конечности или другой части тела вовремя транспортировки и передачи медицинскому персоналу. При переломе иливывихе костей конечности наложением шины следует обеспечить неподвижность покрайней мере двух суставов - одного выше, другого ниже места перелома, а припереломе крупных костей - даже трех. Центр шины должен находиться у местаперелома. Шинная повязка не должна сдавливать крупные сосуды, нервы и выступыкостей. Лучше обернуть шину мягкой тканью и обмотать бинтом. Фиксируют шинубинтом, косынкой, поясным ремнем и т.п. При отсутствии шины следуетприбинтовать поврежденную верхнюю конечность к туловищу, а поврежденную нижнююконечность - к здоровой.

При переломе или вывихе плечевой кости шины следует накладыватьна согнутую в локтевом суставе руку. При повреждении верхней части кости шинадолжна захватывать два сустава - плечевой и локтевой, а при переломе нижнейчасти - и лучезапястный (рис. П. 18.23.). Шины необходимо прибинтовать к рукебинтом, руку подвесить на косынке или бинте к шее.

При переломе или вывихе предплечья шину (шириной с ладонь)следует накладывать от локтевого сустава до кончиков пальцев, вложив в ладонь пострадавшегоплотный комок ваты, бинта, который пострадавший как бы держит в кулаке (рис. П.18.24.). При отсутствии шин руку можно подвесить на косынке к шее (рис. П.18.25.) или на поле пиджака (рис. П. 18.26.). Если рука (при вывихе) отстает оттуловища, между нею и туловищем следует положить что-либо мягкое (например,сверток из одежды).

Рис. П. 18.23. Наложение шины при переломеплеча

Рис. П. 18.24. Наложение шины при переломепредплечья



Рис. П. 18.25. Подвешивание руки на косынке

Рис. П. 18.26. Подвешивание руки на полепиджака

Рис. П. 18.27. Наложение шины при переломебедра

Рис. П. 18.28. Наложение шины при переломеголени

Рис. П. 18.29. Наложение повязки при переломеили вывихе ключицы

При переломе или вывихе костей кисти и пальцев руккисть следует прибинтовать к широкой (шириной с ладонь) шине, которая должнаначинаться с середины предплечья, а кончаться у конца пальцев. В ладоньповрежденной руки предварительно надо вложить комок ваты, бинта и т.п., чтобыпальцы были несколько согнуты. Руку подвесить на косынке или бинте к шее.

При переломе или вывихе бедренной кости нужно укрепитьбольную ногу шиной с наружной стороны так, чтобы один конец шины доходил доподмышки, а другой достигал пятки. Вторую шину накладывают на внутреннююсторону поврежденной ноги от промежности до пятки (рис. П. 18.27.). Этимобеспечивается полный покой всей нижней конечности. Шины следует накладывать повозможности, не приподнимая ногу, а придерживая ее на месте, и прибинтовать внескольких местах (к туловищу, бедру, голени), но не рядом и не в местеперелома. Проталкивать бинт под поясницу, колено и пятку нужно палочкой.

Рис. П. 18.30. Наложение повязки причерепно-мозговой травме

При переломе или вывихе костей голени фиксируются коленный иголеностопный суставы (рис. П. 18.28.).

При переломе или вывихе ключицы следует положить вподмышечную впадину с поврежденной стороны небольшой комок ваты, прибинтовать ктуловищу руку, согнутую в локте под прямым углом (рис. П.18.29.), подвеситьруку к шее на косынке или бинте. Бинтовать следует от больной руки на спину.

При повреждении позвоночника ощущается резкая боль впозвоночнике, невозможно согнуть спину и повернуться. Первая помощь должнасводиться к следующему: осторожно, не поднимая пострадавшего, подсунуть под егоспину широкую доску, дверь, снятую с петель, или повернуть пострадавшего лицомвниз и строго следить, чтобы при переворачивании его туловище не прогибалось(во избежание повреждения спинного мозга).

При переломе ребер ощущается боль при дыхании, кашле идвижении. При оказании помощи необходимо туго забинтовать грудь или стянуть ееполотенцем во время выдоха.

При переломе костей таза ощущается боль при ощупывании таза,боль в паху, в области крестца, невозможно поднять выпрямленную ногу. Помощьзаключается в следующем: под спину пострадавшего необходимо подсунуть широкуюдоску, уложить его в положение "лягушка", т.е. согнуть его ноги вколенях и развести в стороны, а стопы сдвинуть вместе, под колени подложитьвалик из одежды. Нельзя поворачивать пострадавшего на бок, сажать и ставить наноги (во избежание повреждения внутренних органов).

При травме головы возможны перелом черепа (признаки:кровотечение из ушей и рта, бессознательное состояние) или сотрясение мозга(признаки: головная боль, тошнота, рвота, потеря сознания). Первая помощь приэтом состоит в следующем: пострадавшего следует уложить на спину, зафиксироватьголову с двух сторон мягкими валиками из одежды, наложить тугую повязку, приналичии раны - стерильную (рис. П. 18.30.), положить "холод" иобеспечить полный покой до прибытия врача.

У пострадавшего, находящегося в бессознательном состоянии,может быть рвота. В этом случае следует повернуть его голову набок. Можетнаступить также удушье вследствие западания языка. В такой ситуации необходимовыдвинуть нижнюю челюсть пострадавшего вперед и поддерживать ее в такомположении, как при проведении искусственного дыхания (рис. П. 18.9.).

При ушибах появляется припухлость, боль при прикосновении кместу ушиба. Помощь заключается в прикладывании "холода" дляуменьшения боли и предупреждения кровоизлияния, наложении тугой повязки.Ушибленному месту создают покой.

Не следует смазывать ушибленное место йодом, растирать инакладывать согревающий компресс, так как это лишь усиливает боль.

При растяжении связок (травме суставов) ощущается резкаяболь, появляется припухлость и ограничивается подвижность суставов. Приоказании первой помощи травмированную конечность необходимо туго забинтовать иобеспечить ей покой. К месту травмы следует приложить "холод".Поврежденная рука подвешена на косынке к шее.

При сдавливании тяжестью следует освободить пострадавшегоиз-под тяжести, туго забинтовать и приподнять поврежденную конечность, подложивпод нее валик из одежды. Поверх бинта положить "холод" для уменьшениявсасывания токсичных веществ, образующихся при распаде поврежденных тканей. Припереломе конечности следует наложить шину.

Если у пострадавшего отсутствуют дыхание и пульс, необходимосразу же начать делать искусственное дыхание и массаж сердца.

8. Помощь при ожогах

Ожоги бывают термические - вызванные огнем, паром, горячимипредметами и веществами; химические - вызванные кислотами и щелочами, а такжесолями некоторых тяжелых металлов; электрические - от воздействияэлектрического тока или электрической дуги.

По глубине поражения все ожоги делятся на четыре степени:

первая - покраснение и отек кожи;

вторая - водяные пузыри;

третья - омертвление поверхностных и глубоких слоев кожи;

четвертая - обугливание кожи, поражение мышц, сухожилий икостей.

При термических и электрических ожогах первой степени послеликвидации воздействия на тело человека опасного фактора (огня, горячейповерхности, горячих жидкостей, газа или пара и т.п.) нужно поливать пораженныеучастки тела струёй холодной воды или обложить снегом на 15-20 мин. Этоуменьшает боль, а также время и глубину перегрева тканей и предотвращает ихотек.

При небольших по площади ожогах первой и второй степенейнужно наложить на обожженный участок кожи стерильную повязку, используя бинтили марлю.

Оказывая помощь пострадавшему, во избежание заражения нельзякасаться руками обожженных участков кожи или смазывать их мазями, жирами,маслами, вазелином, присыпать питьевой содой, крахмалом и т.п. Нельзя вскрьшатьпузыри, удалять приставшую к обожженному месту мастику, канифоль или другиесмолистые вещества, так как, удаляя их, легко можно снять обожженную кожу и темсамым создать благоприятные условия для заражения раны.

Одежду и обувь с обожженного места нельзя срывать, анеобходимо разрезать ножницами и осторожно снять. Если обгоревшие куски одеждыприлипли к обожженному участку кожи, то поверх них следует наложить стерильнуюповязку и направить пострадавшего в лечебное учреждение.

При тяжелых и обширных ожогах пострадавшего необходимозавернуть в чистую простынь или ткань, не раздевая его, укрыть потеплее, датьодну-две таблетки анальгина или амидопирина, напоить теплым чаем и создатьпокой до прибытия врача.

Обожженное лицо необходимо закрыть стерильной марлей. Припервых признаках шока, когда пострадавший резко бледнеет, дыхание у негостановится поверхностным и частым, пульс едва прощупывается, необходимо срочнодать ему выпить 20 капель настойки валерианы.

При ожогах глаз следует делать холодные примочки из раствораборной кислоты (половина чайной ложки кислоты на стакан воды) и немедленнонаправить пострадавшего к врачу.

При ожоге электрической дугой и поражении электрическимтоком пострадавшего (независимо от площади ожога) следует доставить в лечебноеучреждение, так как он должен находиться под постоянным врачебным наблюдением,учитывая особенности воздействия электрического тока на организм. Остановкасердца у него может наступить через несколько часов или даже суток с моментатравмы.

При химических ожогах глубина повреждения тканей взначительной степени зависит от длительности воздействия химического вещества.Важно как можно скорее уменьшить концентрацию химического вещества и время еговоздействия. Для этого пораженное место сразу же промывают большим количествомпроточной холодной воды из-под крана, из резинового шланга или ведра в течение15-20 мин.

Если кислота или щелочь попала на кожу через одежду, тосначала надо смыть ее водой с одежды, а потом осторожно разрезать и снять спострадавшего мокрую одежду, после чего промыть кожу.

При попадании на тело человека серной кислоты или щелочи ввиде твердого вещества необходимо удалить ее сухой ватой или кусочком чистойткани, а затем пораженное место тщательно промыть водой и наложить сухуюстерильную повязку.

При химическом ожоге полностью смыть химические веществаводой не удается. Поэтому после промывания пораженное место необходимообработать соответствующими нейтрализующими растворами, используемыми в видепримочек (повязок).

Дальнейшая помощь при химических ожогах оказывается так же,как при термических.

При ожоге кожи кислотой делаются примочки (повязки)раствором питьевой соды (одна чайная ложка соды на стакан воды).

При попадании кислоты в виде жидкости, паров или газов вглаза или полость рта необходимо промыть их большим количеством воды, а затемраствором питьевой соды (половина чайной ложки на стакан воды).

При ожоге кожи щелочью делаются примочки (повязки) растворомборной кислоты (одна чайная ложка кислоты на стакан воды) или слабым растворомуксусной кислоты (столовым уксусом, наполовину разбавленным водой).

При попадании брызг щелочи или ее паров в глаза и полостьрта необходимо промыть пораженные места большим количеством воды, а затемраствором борной кислоты (половина чайной ложки кислоты на стакан воды).

Если в глаз попали твердые кусочки химического вещества, тосначала их нужно удалить влажным тампоном, так как при промывании глаз онимогут поранить слизистую оболочку и вызвать дополнительную травму.

При попадании кислоты или щелочи в пищевод необходимо срочновызвать врача. До его прихода следует удалить слюну и слизь изо ртапострадавшего, уложить его и тепло укрыть, а на живот для ослабления болиположить "холод".

Если у пострадавшего появились признаки удушья, необходимоделать ему искусственное дыхание по способу "изо рта в нос", так какслизистая оболочка рта обожжена.

Нельзя нейтрализовывать попавшую в пищевод щелочь иликислоту либо промывать желудок водой, вызывая рвоту, так как при обратномдвижении по пищеводу прижигающая жидкость еще раз травмирует слизистуюоболочку, и может произойти отек гортани.

Можно дать пострадавшему выпить не более трех стаканов воды,разбавляя таким образом попавшую в пищевод кислоту или щелочь и уменьшая ееприжигающее действие. Хороший эффект оказывает прием внутрь молока илиразболтанных в воде яичных белков (12 штук на литр холодной воды).

При значительных ожогах кожи, а также при попадании кислотыили щелочи в глаза пострадавшего после оказания первой помощи следует сразу жеотправить в лечебное учреждение.

9. Помощь при отморожениях

Повреждение тканей в результате воздействия низкойтемпературы называется отморожением.

При действии низких температур происходит угнетениежизненных процессов в тканях, а не гибель их. Чем ниже температура тканей, тембольше угнетаются обменные процессы, определяющие их жизнедеятельность (притемпературе 19°С почти полностью прекращаются обменные процессы, а при 10°Спрекращается кровоток). Подавление обменных процессов снижает жизненныепотребности тканей, но не ведет к их повреждению.

Гибель переохлажденных тканей наступает при неравномерном ихсогревании.

Причины отморожения бывают различные, а при соответствующихусловиях (длительное воздействие холода, ветер, повышенная влажность, теснаяили мокрая обувь, неподвижное положение, плохое общее состояниепострадавшего-болезнь, истощение, алкогольное опьянение, кровопо-тери и т.п.)отморожение может наступить даже при температуре 3-7° С. Более подверженыотморожению пальцы, кисти, стопы, уши, нос.

При оказании помощи главное - не допустить быстрогосогревания переохлажденных участков тела, так как на них губительно действуеттеплый воздух, теплая вода, прикосновение теплых предметов и даже рук. До входапострадавшего в отапливаемое помещение переохлажденные участки его тела (чашеруки или ноги) нужно защитить от воздействия тепла, наложив на нихтеплоизолирующие повязки (ватно-марлевые, шерстяные и др.). Повязка должназакрывать только область с выраженным побледнением кожи, не захватываянеизменившиеся кожные покровы. В противном случае тепло от участков тела сненарушенным кровообращением будет распространяться под повязкой напереохлажденные участки и вызывать их согревание с поверхности, что приведет кгибели поверхностных тканей.

После наложения теплоизолирующей повязки необходимо обеспечитьнеподвижность переохлажденных пальцев рук и ног, так как их сосуды очень хрупкии потому возможны кровоизлияния после восстановления кровотока. Для этого можноиспользовать шины, а также любой подручный материал: куски плотного картона,фанеры и дощечки. Для стопы следует применять две дощечки: одна на длину голенис переходом на бедро, другая - по длине стопы. Их нужно прочно крепить подуглом 90 градусов. На переохлажденных участках тела повязку следует оставлятьдо тех пор, пока не появится чувство жара и не восстановится ихчувствительность.

Для восполнения тепла в организме и улучшения кровообращенияпострадавшему следует давать пить горячий сладкий чай.

При общем переохлаждении с потерей сознания основнымправилом оказания доврачебной помощи остается наложение теплоизолирующихповязок на руки и ноги пострадавшего до внесения его в теплое помещение. Еслина пострадавшем оледеневшая обувь, то не следует ее снимать, а нужно укутатьноги ватником, пальто или другим подручным материалом. Пострадавшего следуетсрочно доставить в ближайшее лечебное учреждение, не снимая теплоизолирующихповязок.

10. Помощь при попадании инородных тел в органы и ткани

Инородные тела могут попасть в глотку, пищевод, дыхательныепути, в глаз, под кожу и т.п.

В глотку, пищевод и дыхательные пути часто попадают пищевыерыбьи и мясные кости во время еды, а также булавки, кнопки, мелкие гвозди идругие предметы, которые берут в рот при работе. При этом могут возникнутьболи, затруднения в дыхании, приступ кашля и даже удушье.

Попытки вызвать прохождение инородного тела по пищеводу вжелудок съеданием корок хлеба, каши, картофеля в большинстве случаев успеха недают, поэтому нужно в любом случае обязательно обратиться в медицинскоеучреждение.

Инородные тела в виде мелких частиц (осколки металла, камня,дерева, песчинки, насекомые и пр.), попадая в глаз, вызывают боль, слезотечениеи могут привести к его повреждению и снижению зрения. Если в глаз попаласоринка, то можно удалить ее, промывая глаз струёй воды (из стакана, с ватки илимарли, с помощью питьевого фонтанчика), направляемой от наружного угла глаза(от виска) к внутреннему (к носу). Можно также вывернуть веко и удалить соринкучистой влажной ваткой или чистым носовым платком (рис. П. 18.31.). Тереть глазне следует.

Нельзя самим удалять соринку с роговицы. Это должен делатьтолько медицинский персонал, причем как можно раньше: чем дольше соринкатравмирует роговицу, тем больше опасность осложнений, вплоть до образованияязвы. Наложив на глаз сухую стерильную повязку (рис. П. 18.32.), нужно какможно скорее отправить пострадавшего в лечебное учреждение.

Рис. П. 18.31. Осмотр глаза: а - оттягиваниенижнего века; б - приподнимание верхнего века

Рис. П. 18.32. Наложение повязки при травмеглаза

Инородные тела, попавшие в мягкие ткани (под кожу, подноготь и т.п.), опасны тем, что вместе с ними в ткани внедряются микробы,которые вызывают вокруг инородного тела воспалительный процесс.

Самим удалять инородное тело из мягких тканей можно лишь втом случае, если есть уверенность, что это можно сделать легко и полностью. Прималейшем затруднении следует обратиться к врачу. После удаления инородного теламесто его внедрения нужно смазать йодом и наложить стерильную повязку.

11. Помощь при обмороке, тепловом и солнечном ударах

Обморок - это внезапная, кратковременная потеря сознания (отнескольких секунд до нескольких минут) из-за внезапного отлива крови от мозга.Обмороку обычно предшествуют головокружение, потемнение в глазах, звон в ушах,а иногда тошнота и рвота. Обморок может быть следствием испуга, сильной боли,кровотечения, резкой смены положения тела из горизонтального в вертикальное.

При обмороке у пострадавшего выступает обильный пот,холодеют конечности, пульс становится частым и слабым, дыхание поверхностным,кожные покровы бледными.

При оказании помощи пострадавшего следует уложить на спинутак, чтобы голова была ниже туловища, расстегнуть одежду, стесняющую дыхание,обеспечить приток свежего воздуха, лицо обрызгать холодной водой, давать нюхатьсмоченную нашатырным спиртом ватку, слегка похлопать по щекам. У пострадавшегов бессознательном состоянии может быть рвота, поэтому необходимо повернуть егоголову набок. Класть на голову холодные примочки и лед не следует. Впредобморочном состоянии пострадавшему необходимо дать выпить холодной воды илигорячего чая.

Тепловой или солнечный удар возникает в результатезначительного перегревания организма и вследствие этого прилива крови к мозгу.Это бывает в тех случаях, когда тепловой баланс нарушается и отдача тепла,поступающего извне и образующегося в организме, по каким-либо причинамзатруднена. К перегреванию предрасполагают повышенная температура окружающеговоздуха, значительная его влажность, влагонепроницаемая (прорезиненная,брезентовая) одежда. Перегреванию способствует тяжелая физическая работа,алкогольное опьянение, недосыпание, нарушение питьевого режима и режимапитания.

При тепловом ударе ухудшается самочувствие, появляютсяслабость, ощущение сильного жара, покраснение кожи, обильное потоотделение (потстекает каплями), учащенное сердцебиение, одышка, пульсация и тяжесть в висках,головокружение, головная боль, тошнота, иногда рвота. Температура телаповышается до 38-40° С. Частота пульса достигает 100-120 ударов в минуту.

Тепловой удар характеризуется предельным накоплением тепла ворганизме (температура тела 41-42° С и более), помрачением сознания вплоть дополной его потери, судорогами различных групп мышц, нарушением дыхания икровообращения. Возможны галлюцинации, бред. Кожа становится сухой и горячей,язык тоже сухим, пульс нитевидным и аритмичным.

Если при тепловом ударе не оказать своевременно помощь,возможен смертельный исход. Смерть наступает вследствие нарушения дыхания икровообращения.

Солнечный удар возникает в том случае, когда человек снепокрытой головой длительно находится под прямыми солнечными лучами. Признакисолнечного удара такие же, как при тепловом ударе.

Помощь при тепловом или солнечном ударе заключается вследующем: пострадавшего надо побыстрее перенести в прохладное место; уложитьна спину, подложив под голову сверток из одежды; снять или расстегнуть одежду;смочить голову и грудь холодной водой; положить холодные примочки или лед наголову (лоб, теменную область, затылок) и паховые, подключичные, подколенные,подмышечные области, где сосредоточено много сосудов.

Если человек в сознании, то ему можно дать выпить крепкогохолодного чая или холодной подсоленной воды. Когда у пострадавшего нарушенодыхание и отсутствует пульс, необходимо провести весь комплекс реанимационныхмероприятий - искусственное дыхание и наружный массаж сердца.

12. Помощь при отравлениях

При отравлении газами, в том числе ацетиленом, угарным иприродным газами, парами бензина и т.п., появляется головная боль, "стук ввисках", "звон в ушах", общая слабость, головокружение,усиленное сердцебиение, тошнота и рвота. При сильном отравлении появляются сонливость,апатия, безразличие, а при тяжелом отравлении - возбужденное состояние сбеспорядочными движениями, нарушение дыхания, расширение зрачков.

При всех отравлениях следует немедленно вывести или вынестипострадавшего из загазованной зоны, расстегнуть одежду, стесняющую дыхание,обеспечить приток свежего воздуха, уложить пострадавшего, приподняв ноги,растереть тело, укрыть потеплее, давать нюхать нашатырный спирт.

У пострадавшего в бессознательном состоянии может бытьрвота, поэтому надо повернуть его голову в сторону.

При остановке дыхания необходимо приступить к проведениюискусственного дыхания.

Во всех случаях при отравлениях ядовитыми газами необходимодать пострадавшему выпить большое количество молока.

При пищевых отравлениях (ядовитыми грибами, растениями,испорченными продуктами) у пострадавшего появляются головная боль, рвота, болив животе, общая слабость. Иногда возникает понос, повышается температура тела.

Помощь пострадавшему заключается в промывании желудка. Емудают выпить три-четыре стакана воды или розового раствора марганцовокислогокалия с вызовом рвоты. Промывание повторяют несколько раз. Затем дают выпитьактивированный уголь (две-четыре столовые ложки угля растворяют в стаканеводы). После этого пострадавшего следует напоить теплым чаем, уложить, укрывпотеплее, до прибытия медицинского персонала. При нарушении дыхания икровообращения необходимо без промедления приступить к проведениюискусственного дыхания и наружного массажа сердца.

13. Помощь при укусах

Укусы змей и ядовитых насекомых. При укусе ядовитых змей инасекомых появляются головокружение, тошнота, рвота, сухость и горький вкус ворту, учащенное сердцебиение, ощущение жара, одышка и сонливость. В особотяжелых случаях могут отмечаться судороги, потеря сознания, остановка дыхания.В месте укуса возникает жгучая боль, кожа краснеет, отекает.

Помощь при укусе змей заключается в отсасывании яда из ранки(как можно скорее) при постоянном его сплевывании и ограничении подвижностипострадавшего, чтобы замедлить распространение яда. Для оказывающего помощьотсасывание яда не опасно, даже если у него во рту есть ссадины. Укушенную ногуследует прибинтовать к другой, здоровой ноге и, подложив что-либо, слегкаприподнять их. Укушенную руку необходимо зафиксировать в согнутом положении.Пострадавшему следует дать большое количество питья (лучше горячего чая). Ни вкоем случае нельзя накладывать жгут на укушенную конечность, прижигать местоукуса, делать разрезы для лучшего отхождения яда, давать пострадавшемуалкоголь. Пострадавшего необходимо отправить в лечебное учреждение. Нести ивезти его нужно в положении лежа.

При укусе или ужалении насекомыми (пчелами, осами, шмелями,шершнями) следует удалить жало, если оно осталось в коже, положить на местоотека "холод" (лед, грелку с холодной водой, ткань, смоченную вхолодной воде), дать пострадавшему большое количество питья. Пострадавшемузапрещается принимать алкоголь, так как он способствует проницаемости сосудов изадерживает яд в клетках, что приводит к усилению отеков.

У людей, чувствительных к яду насекомых (аллергическаяреакция), при ужалении насекомыми может развиться отек горла и языка ианафилактический шок (потеря сознания, нарушение деятельностисердечнососудистой и нервной систем и многих органов). В этом случае необходимодать пострадавшему 1-2 таблетки димедрола и 20-25 капель кордиамина, обложитьего грелками с теплой водой и срочно доставить в лечебное учреждение. Принарушении дыхания и остановке сердца необходимо делать искусственное дыхание инаружный массаж сердца.

Укусы животных. При всяком укусе, даже если укусившееживотное на вид совершенно здорово, необходимо кожу вокруг раны и царапины,нанесенных животным, смазать йодом и наложить стерильную повязку. Пострадавшегоследует направить в лечебное учреждение для проведения курса прививок противбешенства.

К врачу нужно направлять и лиц, которым слюна бешеногоживотного попала на кожу, в нос, в глаза или рот.

14. Переноска или перевозка пострадавшего

При несчастном случае необходимо не только немедленно оказатьпострадавшему первую помощь, но быстро и правильно доставить его в ближайшеелечебное учреждение. Нарушение правил переноски и перевозки пострадавшего можетпринести ему непоправимый вред. При поднимании, переноске и перевозкепострадавшего нужно следить, чтобы он находился в удобном положении, и нетрясти его. При переноске на руках без носилок оказывающие помощь должны идти вногу, мелкими шагами, с несколько согнутыми коленями.

Поднимать и класть пострадавшего на носилки необходимосогласованно, лучше по команде. Брать пострадавшего нужно со здоровой стороны,при этом оказывающие помощь должны стоять на одном и том же колене и такподсовывать руки под голову, спину, ноги и ягодицы пострадавшего, чтобы пальцыпоказывались с другой стороны его тела. Надо стараться не переноситьпострадавшего к носилкам, а, не вставая с колен, слегка приподнять его с земли,чтобы кто-либо поставил носилки под него. Это особенно важно при переломах, вэтих случаях необходимо, чтобы кто-нибудь поддерживал место перелома.

Транспортируют пострадавших в положении лежа на спине сранениями головы, с повреждениями черепа и головного мозга, позвоночника испинного мозга, при травме живота, переломах костей таза и нижних конечностей.Голову пострадавшего следует повернуть набок, чтобы в дыхательные пути непопали рвотные массы и кровь.

Для переноски пострадавшего с поврежденным позвоночником наполотнище носилок необходимо положить широкую доску, а поверх нее -одежду;пострадавший должен лежать на спине. При отсутствии доски пострадавшегонеобходимо класть на носилки животом вниз.

При переломе нижней челюсти, если пострадавший задыхается,нужно класть его на живот лицом вниз.

При травме живота или переломах костей таза пострадавшегоследует уложить на спину в положение "лягушка".

Пострадавшего с повреждением грудной клетки надо переноситьв полусидячем положении, положив ему под спину одежду.

При подъеме в гору или по лестнице, а также еслипострадавший находится в бессознательном состоянии, его следует нести головойвперед. Чтобы не придавать носилками наклонного положения, оказывающие помощь,находящиеся ниже, должны приподнять носилки. Чтобы предупредить толчки и некачать носилки, оказывающие помощь должны идти не в ногу, короткими шагами.

Во время переноски на носилках следует наблюдать запострадавшим, за состоянием наложенных повязок и шин. При длительной переноскенужно менять положение пострадавшего, поправлять его изголовье, подложеннуюодежду, утолять жажду (но не при травме живота), защищать от непогоды и холода.

Снимая пострадавшего с носилок, следует поступать так же,как и при укладывании его на них. При переноске носилок с пострадавшим набольшие расстояния оказывающие помощь должны нести их на лямках, привязанных кручкам носилок, перекинув лямки через шею.

При перевозке тяжело пострадавшего лучше положить его (неперекладывая) в повозку или машину на тех же носилках, подстелив под них сено,траву. Везти пострадавшего следует осторожно, избегая тряски.

15. Спуск пострадавшего с опоры ВЛ

При несчастных случаях во время работы на опорах ВЛ, когдапострадавший находится в бессознательном состоянии, нужно уметь быстро снятьего с опоры. Для этого бригада, проводящая работы на ВЛ, должна быть оснащенаспециальными приспособлениями:

однороликовым блоком с приспособлением для крепления его копоре;

капроновой или хлопчатобумажной веревкой диаметром не менее10 мм и длиной не менее двойной высоты опоры (20 м и более);

электрозащитными средствами, соответствующими напряжению ВЛ,на которой проводятся работы.

Блок, предназначенный для спуска пострадавшего с опоры,должен быть постоянно готов к применению и заправлен веревкой.

Приступая к спуску пострадавшего с опоры, нужно принятьмеры, исключающие возможность поражения электрическим током и падения с высотыоказывающего помощь. Для предотвращения возможности поражения электрическимтоком необходимо соблюдать допустимые расстояния до проводов ВЛ, находящихсяпод напряжением, определенные Правилами техники безопасности при эксплуатацииэлектроустановок. Если допустимые расстояния не могут быть соблюдены, то ВЛдолжна быть отключена коммутационным аппаратом или путем созданияискусственного короткого замыкания с помощью наброса на ВЛ напряжением до 20 кВвключительно. Подниматься к пострадавшему можно, применяя специальные механизмы(вышки) или приспособления для подъема на опоры (лазы, когти). Обязательнонужно использовать монтерский пояс и защитную каску.

Поднимаясь на опору, следует захватить с собойподготовленный для спуска пострадавшего блок (в сборе).

Блок нужно надежно закрепить за конструктивные элементыопоры (траверсу, крюки и т.п.) над пострадавшим. Затем один конец веревкизавязать на монтерском поясе пострадавшего или пропустить под его руками петлейтак, чтобы при спуске он находился в вертикальном положении и не выскользнул изпетли. Другой конец веревки опустить на землю. Тот конец веревки, которыйопускается на землю, надо 1-2 раза обернуть вокруг какого-либо цилиндрическогоэлемента опоры (стойки, крюка, траверсы и др.) для создания тормозного моментапри спуске и исключения дополнительного травмирования пострадавшего.

Поднявшись на опору, следует быстро определить состояниепострадавшего и в случае необходимости проведения реанимационных мероприятийсделать два вдувания в его легкие, а затем, не медля, спустить на землю. Дляэтого стоящий на земле человек должен, потянув за веревку, немного приподнятьпострадавшего, чтобы дать возможность освободить его от когтей (лазов) имонтерского пояса, на которых он висит. После открепления пострадавшего отопоры его нужно быстро и осторожно опустить на землю и продолжить оказаниепервой помощи.
