6306031076/31076 «Типовая технологическая карта на бетонные и железобетонные работы (монолитный железобетон). Устройство монолитных железобетонных фундаментов под колонны гражданских зданий с применением блочной опалубки»

Типовая технологическая карта разработана на устройство столбчатых монолитных фундаментов под каркас гражданских и промышленных зданий с использованием опалубки из блок-форм. Технологической картой предусматривается устройство монолитных фундаментов с применением опалубки из стальных опалубочных блок-форм, разработанных ЦНИИОМТП Госстроя СССР (проект 79-2.00.000). В типовой технологической карте предусматривают два варианта подачи бетонной смеси в конструкции:
краном в бункерах;
автобетононасосом СБ-I26А;
Работы выполняются в летний период в две смены.

Обозначение: 6306031076/31076
Название рус.: Типовая технологическая карта на бетонные и железобетонные работы (монолитный железобетон). Устройство монолитных железобетонных фундаментов под колонны гражданских зданий с применением блочной опалубки
Статус: действующий
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 27.01.1990
Разработан: ЦНИИОМТП Госстроя СССР 127434, г. Москва, Дмитровское ш., 9
Утвержден: ЦНИИОМТП Госстроя СССР (27.01.1990)
Опубликован: ЦНИИОМТП № 1990

Типовые технологические картына производство отдельных видов работ

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
на бетонные и железобетонные работы(монолитный железобетон)

Устройство монолитных железобетнныхфундаментов под колонны граЖданских зданий с применением блочной опалубки

СОДЕРЖАНИЕ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Арматурные работы

Опалубочные работы

Демонтаж опалубки

Бетонные работы

3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

4. Калькуляция затрат труда, машинного времени, заработной платы

5. График производства работ

6. Материально-технические ресурсы

7. ТЕХНИКА БЕЗОПАСНОСТИ

8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 1 м3 БЕТОНА

9. ФАСЕТНЫЙ КЛАССИФИКАТОР ФАКТОРОВ

Приложение 1

Приложение 2



разработанА

СОГЛАСОВАНО

Центральный научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП)

Управлением механизации и технологии строительства Госстроя СССР

Зам. директора института, д.т.н В.Д. Топчий

Письмо от 27.09.90 г. № 12-34

Начальник отдела экспериментального проектирования Ю.А. Ярымов

Введено в действие с 27 января 1990 г.

Зав. лабораторий опалубочных работ Н.И. Евдокимов



1. ОБЛАСТЬПРИМЕНЕНИЯ

Типовая технологическая картаразработана на устройство столбчатых монолитных фундаментов под каркас гражданскихи промышленных зданий с использованием опалубки из блок-форм. Технологическойкартой предусматривается устройство монолитных фундаментов с применениемопалубки из стальных опалубочных блок-форм, разработанных ЦНИИОМТП ГосстрояСССР (проект 79-2.00.000). В типовой технологической карте предусматривают дваварианта подачи бетонной смеси в конструкции:

краном в бункерах;

автобетононасосом СБ-I26А;

Работы выполняются в летний период вдве смены.

2.ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

До начала устройства фундаментовдолжны быть выполнены следующие работы:

организован отвод поверхностных вод откотлована;

устроены подъездные пути и автодороги;

обозначены в пролете пути движениямеханизмов, места складирования, укрупнения арматурных сеток и опалубки,подготовлена монтажная оснастке и приспособления;

выполнена бетонная подготовка подфундаменты;

завезены арматурные сетки и комплектыопалубки в количестве, обеспечивающем бесперебойную работу не менее чем втечение двух смен;

составлены акты приемки основанияфундаментов в соответствии с исполнительной схемой;

устроено временное электроосвещениерабочих мест и подключены электросварочные аппараты;

произведена геодезическая разбивкаосей и разметка положения фундаментов в соответствии с проектом;

на поверхность бетонной подготовкикраской нанесены риски, фиксирующие положение рабочей плоскости щитов опалубки.

Арматурныеработы

Арматурные сетки подколонниковдоставляют на строительную площадку и разгружают на площадке сборкиармокаркасов, а сетки башмаков - непосредственно у мест возведения фундаментов.

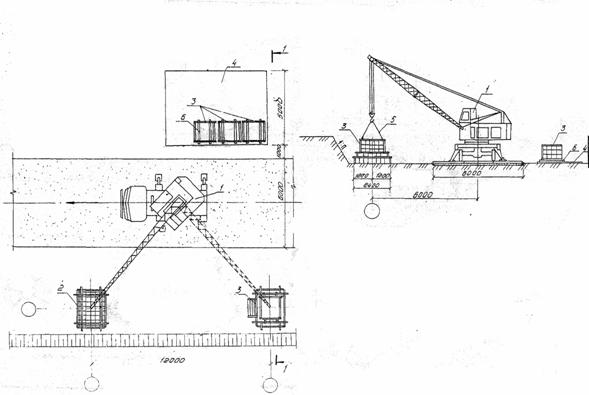

Cборкуармокаркасов подколонников производят на стенде сборки с помощью кондуктораконструкции ЦНИИОМТП в следующей последовательности:

укладывают арматурные сетки накондуктор и фиксируют в проектном положении вязальной проволокой с последующейэлектроприхваткой;

снимают армокарнас с кондуктораавтокраном и укладывают на площадку для складирования.

К месту установки армокаркасыдоставляют автотранспортом.

Работы по установке арматуры выполняютв последовательности:

устанавливают арматурные сетки башмакана фиксаторы, обеспечивающие защитный слой бетона по проекту;

после устройства опалубки башмакаустанавливают армокаркас подколонника с закреплением его к нижней сеткевязальной проволокой.

Опалубочныеработы

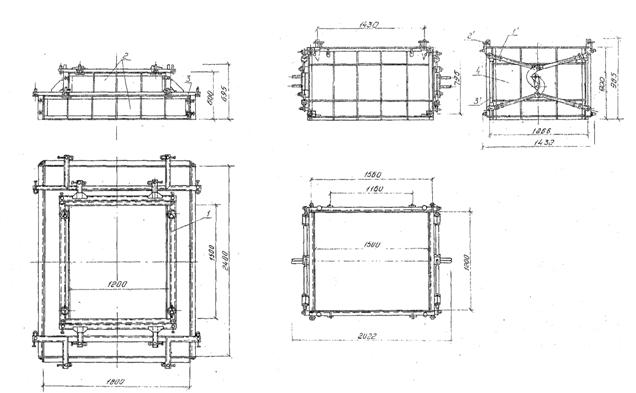

Опалубку монолитных железобетонныхфундаментов выполняют из отдельных унифицированных стальных опалубочных блоков.В комплект опалубки блок-форм для фундаментов, рассматриваемых в даннойтехнологической карте, входят, опалубочный блок двухступенчатой башмачной частифундамента и блок подколонника, состоящий из двух блоков.

Сборочные единицы стальных опалубочныхформ и их количество приведены в табл. 5.

Стальные опалубочные формы дляжелезобетонных монолитных фундаментов должны поступать на строительную площадкукомплектно в состоянии, пригодном к сборке и эксплуатации.

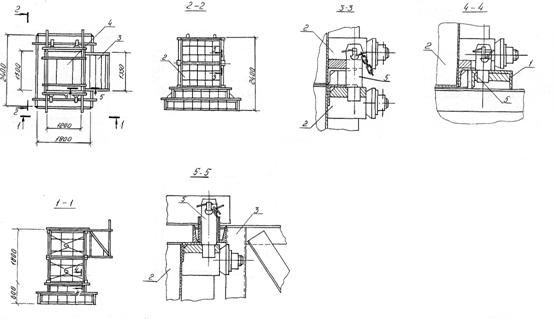

Монтаж стальных опалубочных блок-формпроизводится в такой технологической последовательности:

устанавливают опалубочный блокдвухступенчатой башмачной части фундамента в проектное положение строго по oceвым рискам, нанесеннымна бетонную подготовку, и закрепляют его металлическими штырями к основанию;

устанавливают на центрирующие штырирамы опалубки башмачной части фундамента опалубочный блок подколонника изакрепляют его при помощи фиксаторов;

устанавливают подмости на центрирующиештыри верхнего блока подколонника и закрепляют фиксаторами;

устанавливают лестницу и закрепляютверхний конец на подмостях;

устанавливают вкладыши на центрирующиештыри верхнего блока подколонника и закрепляют фиксаторами;

Демонтажопалубки

Разборку опалубки производят сразупосле достижения бетоном проектной прочности.

Демонтаж блок-форм производят вследующем порядке:

демонтируют подмости;

демонтируют вкладыши;

раскрывают замковые стяжки при помощиприспособления для раскрывания блоков, отводят створки блоков от бетона;

отсоединяют блок подколонника от рамыопалубки башмачной части фундамента;

демонтируют блок подколонника;

выбивают клин, поворачивают палец иотводят щиты башмака от бетона, после чего демонтируют блок-форму башмачнойчасти фундамента.

При необходимости опалубочнуюповерхность очищают от налипшего бетона металлическими щетками и скребками ипроизводят смазку эмульсионным составом.

Демонтированные блоки опалубкитранспортируют к месту нового бетонирования.

Бетонныеработы

После проверки правильности установкиопалубки и арматуры производят бетонирование фундаментов.

Транспортирование бетонной смесиосуществляют автобетоносмесителем с разгрузкой в поворотные бункеры илиприемную воронку автобетононасоса.

В состав работ по бетонированиюфундаментов входят:

прием и подача бетонной смеси;

укладка и уплотнение бетонной смеси.

Подача бетонной смеси в конструкциипредусматривается в двух вариантах:

автомобильным краном СМК-10 вповоротных бункерах;

автобетононасосом СБ-126А (приподвижности бетонной смеси от 4 до 16 см).

Бетонирование фундаментовосуществляется в два этапа: на первом этапе бетонируют башмак фундамента иподколонник до отметки низа вкладыша; на втором этапе бетонируют верхнюю частьподколонника после установки вкладыша.

Бетонную смесь укладываютгоризонтальными слоями толщиной 30 - 40 см.

Каждый слой уложенного бетонатщательно уплотняют глубинным вибратором. При уплотнении бетонной смеси конецрабочей части вибратора должен погружаться в ранее уложенный слой бетона наглубину 5 - 10 см. Шар перестановки вибратора не должен превышать 1,5 радиусаего действия.

Перекрытие предыдущего слоя бетонапоследующим должно быть выполнено до начала схватывания бетона в предыдущемслое.

В углах и у стен опалубки бетоннуюсмесь дополнительно уплотняют штыкованием ручными металлическими шуровками.

Бетонирование фундаментов производят снавесных подмостей.

При бетонировании монолитныхфундаментов автобетононасосом СБ-126А радиус действия распределительной стрелыпозволяет производить укладку бетонной смеси в одном ряду с двух точек.

Мероприятия по уходу за бетоном впериод набора прочности, порядок и сроки их проведения, контроль за выполнениемэтих мероприятий необходимо осуществлять в соответствии с требованиями СНиП 3.03.01-87«Несущие ограждающие строительные конструкции. Правила производства работ».Сроки выдерживания и периодичность поливки назначает строительная лаборатория.

3.ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

Предельное отклонение положенияэлементов опалубки, арматуры и выполненных монолитных фундаментов относительноразбивочных осей или ориентирных рисок при приемке не должны превышать величин,указанных в СНиП3.03.01-87.

Технические критерии и средстваконтроля операций и процессов приводятся в табл. 1.

Таблица 1

Наименование процессов, подлежащих контролю

Предмет контроля

Инструмент и способ контроля

Периодичность контроля

Ответственный за контроль

Технические критерии оценки качества

Монтаж опалубки

Смещение осей опалубки от проектного положения

Линейка измерительная

В процессе монтажа

Мастер

Допускаемое отклонение 15 мм

Отклонение плоскости опалубки от вертикали на всю высоту фундамента

Отвес, линейка измерительная

В процессе установки

То же

Допускаемое отклонение 20 мм

Монтаж арматуры

Отклонение от проектных размеров толщины защитного слоя

Линейка измерительная

В процессе работ

То же

Допускаемые отклонения при толщине защитнго слоя более 15 мм - 5 мм; при толщине защитного слоя 15 мм и менее - 3 мм

Смещение арматурных стержней при их установке в опалубку, а также при изготовлении арматурных каркасов и сеток

То же

То же

То же

Допускаемое отклонение не должно превышать 1/5 наибольшего диаметра стержня и 1/4 устанавливаемого стержня

Отклонение от проектных размеров положения осей вертикальных каркасов

Геодезический инструмент

То же

То же

Допускаемое отклонение 5 мм

Укладка бетонной смеси

Толщина слоев бетонной смеси

Визуально

То же

То же

Толщина слоя должна быть не более 1,25 длины рабочей части вибратора

Уплотнение бетонной смеси, уход за бетоном

То же

То же

То же

Шаг перестановки вибратора не должен быть больше 1,5 радиуса действия вибратора, глубина погружения должна быть несколько больше толщины уложенного бетона. Благоприятные температурно-влажностные условия для твердения бетона должны обеспечиваться предохранением его от воздействия ветра, прямых солнечных лучей и систематическим увлажнением.

Подвижность бетонной смеси

Конус СтройЦНИЛпресс (ПСУ-500)

Для бетонирования

Строительная лаборатория

Подвижность бетонной смеси должна быть 1 - 3 см осадки конуса по СНиП 3.03.01-87

Состав бетонной смеси при укладке автобетононасосом

Путем опытного перекачивания

То же

То же

Опытное перекачивание автобетононасосом бетонной смеси и испытание бетонных образцов, изготовление из отобранных после перекачивания проб бетонной смеси

Распалубливание конструкций

Проверка соблюдения сроков распалубливания, отсутствие повреждений бетона при распалубливании

Визуально

После набора прочности бетоном

Производитель работ, строительная лаборатория


4. Калькуляция затрат труда, машинного времени,заработной платы

Таблица 2

Наименование процесса

Номер фасета для пересчета показателей

Единица измерения

Объем работ

Обоснование (ЕНиР и др. Нормы)

Нормы времени

Расценка, р.-к.

Затраты труда

Заработная плата, р.-к.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, р.-к.

Рабочих чел.-ч

машиниста чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста





Вспомогательные работы

Разгрузка арматурных сеток с транспортных средств автокраном

01

100 т

0,02

ЕНиР, 1987 г., § Е1-5, табл. 2, п. 1а, б, К = 0,75 к расценке машиниста

22

11

(11)

14-09

8-74

0,44

0,22

(0,22)

0-28

0-17

0,22

0-17

Сортировка и подача арматурных сеток к месту работы

-

т

1,98

ЕНиР, 1987 г., § Е5-1-1, п. 3

10

-

7-00

-

19,8

-

13-86

-

-

-

Разгрузка с транспортных средств укрупненных элементов опалубки

01

100 т

0,166

ЕНиР, 1987 г., § ЕI-5, табл. 2, п. 1а, б, К = 0,75 к расценке машиниста

22

11

(11)

14-09

8-74

3,65

1,83

(1,83)

2-34

1-45

1-83

1-45

Итого

23,89

2,05

(2,05)

16-48

1-62

2-05

1-62

Арматурные работы

Установка вручную арматурных сеток башмаков массой до 20 кг

06

сетка

56

ЕНиР, 1987 г., § Е4-1-44, табл. 2, п. а

0,17

-

0-11,2

-

9,52

-

6-27

-

-

-

Укрупнительная сборка арматурных каркасов подколонников на площадке укрупнительной сборки

-

элемент

т

112
1,078

ЕНиР, 1987 г., § Е5-1-3, табл. 2, п. 1, 2к

0,18

0,55

-

0-15,3

0-46,8

-

20,16

0,59

-

17-14

0-50

-

-

-

Сварка арматуры

-

10 м шва

1,1

ЕНиР, 1987 г., § Е22-1-1, п. 2 в, К = 1,3

4,16

-

2-91

-

4,58

-

3-20

-

-

-

Погрузка и разгрузка предварительно собранных армокаркасов подколонников

0,1

100 т

0,01

ЕНиР, 1987 г., § Е1-5, табл. 2, п. 1 а, б, К = 0,75, к расценке машиниста

22

11

(11)

14-09

8-74

0,22

0,11

(0,11)

0-14

0-09

0,11

0-09

Установка арматурных каркасов подколонников краном

05

Каркас

14

ЕНиР, 1987 г., § Е4-1-44, табл. 1, п. 2 а

0,79

0,20 (0,20)

0-53,5

0-21,2

11,06

2,80 (2,80)

7-49

2-97

2-80

2-97

Итого

46,13

2,91

(2,91)

34-74

3-06

2-91

3-06

Установка опалубки

Монтаж укрупненных блок-форм:

Башмачной части фундамента;

02

1 м2 опалубки, соприка-сающейся с бетоном

58

ЕНиР, 1987 г., § Е4-1-38, табл. п. 1 б

0,35

0,175

(0,175)

0-26,1

0-18,5

20,3

10,15

(10,15)

18-14

10-73

10,15

10-73

Подколонника с установкой вкладышей

02

То жг

136

То же, п. 1 в

0,28

0,14

(0,14)

0-20,9

0-14,8

38,08

19,04

(19,04)

28-42

20-13

19,04

20-13

Итого

58,38

29,19

(29,19)

43-56

30-86

29,19

30,86

Бетонные работы

Вариант 1. Подача бетонной смеси краном в бункерах

Прием бетонной смеси из автобетоно-смесителя в поворотные бункеры

-

100 м3

0,728

Расчет 2

-

3,32

(3,32)

-

2-62

-

2,42

(2,42)

-

1-91

2-42

1-91

Подача бетонной смеси краном в бункерах

07

м3

72,8

ЕНиР, 1987, § Е1-6, табл. 2, п. 16 а, б

0,29

0,145

(0,145)

0-18,6

0-15,4

21,11

10,56

(10,56)

13-54

11-21

10-56

11-21

Укладка бетонной смеси в фундаменты объемом до 10 м3

04

м3

72,8

ЕНиР, 1987, § Е4-1-49, табл. 1, п. 3

0,33

-

0-23,6

-

24,02

-

17-18

-

-

-

Итого

45,13

12,98

(12,98)

30-72

13-12

12,98

13-12

Вариант 2. Подача бетонной смеси автобетононасосом

Прием бетонной смеси из автобетоно-смесителя в приемный бункер автобетоно-насоса

-

100 м3

0,728

Расчет 2

-

3,32

(3,32)

-

2-62

-

2,42

(2,42)

-

1-91

2,42

1-91

Подача бетонной смеси к месту укладки автобетоно-насосом

-

100 м3

0,728

Расчет 1

6,4

6,4

(6,4)

4-10

5-06

4,66

4,66

(4,66)

2-98

3-69

4,66

3-69

Укладка бетонной смеси в конструкцию объемом до 10 м3

04

м3

72,8

ЕНиР, 1987 г., § Е4-1-49, табл. п. 1

0,33

-

0-23,6

-

24,02

-

17-18

-

-

-

Итого

28,68

7,08

(7,08)

20-16

5-60

7,08

5-60

Демонтаж опалубки

Демонтаж укрупненных элементов блок-форм

Подколонника

03

1 м2 опалубки, соприка-сающейся с бетоном

136

ЕНиР 1987, § Е4-1-38, табл. 1, п. 2 в

0,2

0,1

(0,1)

0-14,9

0-10,6

27,2

13,6

(13,6)

20-26

14-42

13,6

14-42

Башмачной части фундамента

03

То же

58

То же, п. 2 б

0,28

0,14

(0,14)

0-20,9

0-14,8

16,24

8,12

(8,12)

12-12

8-58

8,12

8-58

Подача укрупненных элементов блок-форм на площадку складирования

07, 08

100 т

0,166

ЕНиР 1987, § Е1-6, п. 17 а, б

23

11,5

(11,5)

14-72

12-19

3,82

1,91

(1,91)

2-44

2-02

1,91

2-02

Итого

47,26

23,63

(23,63)

34-82

25-02

23,63

25-02

Всего: при подаче бетонной смеси краном

220,79

70,76

(70,76)

160-32

73-68

70,76

73-68

При подаче бетонной смеси автобетононасосом

204,34

64,86

(64,86)

149-76

66-16

64,86

66-16

5. График производства работ

Таблица 3






6. Материально-технические ресурсы

Потребность в механизмах, инструментеинвентаре и приспособлениях приведена в таблице 4

Таблица 4

Наименование

Марка, техническая характеристика, ГОСТ, № чертежа

Количество

Назначение

Кран автомобильный

КС-2561Д. Грузоподъемность 6,3 т; стрела 8 м

1

Разгрузка и раскладка элементов блок-форм; монтаж армокаркасов подколонника; монтаж блок-форм, навесных подмостей, лестниц, вкладышей

Кран автомобильный

СМК-10. Длина стрелы 16 м; грузоподъемность 10 т

1

Подача бетонной смеси в бункерах, демонтаж блок-форм

Автобетононасос

СБ-126А. Дальность подачи распределительной стрелой 18 м; производительность техническая 60 м3/ч

1

Подача бетонной смеси

Автобетоносмеситель

СБ-159 (СБ-921А)

1

Транспортирование бетонной смеси

Трансформатор сварочный

ТД-500

1

Сварочные работы

Трансформатор переносной понижающий

ИВ-9

1

Подключение электрифицированного инструмента

Электродержатель

ГОСТ 14651-78*Е

1

Сварочные работы

Бункер поворотный

БП-1. Вместимость 1,0 м3 ГОСТ 21807-76

2

Укладка бетонной смеси

Вибратор глубинный

ИВ-67

2

Уплотнение бетонной смеси

Строп четырехветвевой универсальный

4СК2-5,0 ГОСТ 25573-82*

1

Строповка арматуры, опалубки, бункера

Приспособление для раскрывания блоков

ЦНИИОМТП Р.Ч. 79-2. 80.000

1

Демонтаж блок-форм

Кондуктор-шаблон для сборки арматурных каркасов

ЦНИИОМТП. Масса 50 кг

1

Сборка каркасов на стенде сборки

Фиксатор для временного крепления арматурных сеток

Рабочие чертежи ЦНИИОМТП

1

Арматурные работы

Фиксатор для временного крепления арматурных каркасов

Трест Мосоргпромстрой

1

То же

Уровень строительный

УС-ГОСТ 9416-83

1

Контрольно-измерительные работы

Отвес стальной строительный

ОТ-600, ГОСТ 7948-80

1

То же

Метр складной металлический

ТУ 12-156-76

1

То же

Рулетка измерительная

ГОСТ 7502-80*

1

То же

Лом монтажный

ЛМ-24, ГОСТ 1405-83

1

Рихтовка

Ключи гаечные

ГОСТ 2839-80*Е

1 комплект

Опалубочные работы

Молоток слесарный

ГОСТ 2310-77*Е

1

То же

Лопата растворная

ГОСТ 3620-76

2

Подача бетона

Скребок металлический

ЦНИИОМТП Р.Ч. 568-75

2

Очистка поверхности опалубки от налипшего бетона

Кувалда кузнечная тупоносая

ГОСТ 11402-75*

1

То же

Щетка стальная

ТУ 36-2460-82

2

Очистка опалубки и арматуры

Очки защитные

ГОСТ 12.4.013-85Е

2

Средства защиты

Щиток защитный

ГОСТ 12.4.035-78*

1

То же

Пояс предохранительный

ГОСТ 12.4.089-80

3

То же

Каска строительная

ГОСТ 12.4.087-84

9

То же

Сапоги резиновые

ГОСТ 5375-79

2

То же

Перчатки резиновые

ГОСТ 20010-74*

2

Тоже

Кусачки

ГОСТ 7282-75*Е

1

Арматурные работы

Плоскогубцы комбинированные

ГОСТ 5547-86Е

1

То же

Ножницы для резки арматуры

ГОСТ 7210-75*Е

1

То же

Потребность в материалах и полуфабрикатах длявыполнения работ приводится в таблице 5

Таблица 5

Наименование материала, полуфабриката, конструкции (марка ГОСТ)

Вариант (фасет, код)

Исходные данные

Потребное количество

Единица измерения по нормам (чертежам)

Объем работ в нормативных единицах

Принятая норма расхода материалов на единицу измерения

Стальные опалубочные формы железобетонных монолитных фундаментов: Блок башмака


Р.Ч. ЦНИИОМТП 79-2.50.000

-

шт./т

-

-


Блок подколонника Б-1,5×1,2×0,9 Р.Ч. ЦНИИОМТП 72-23.30.000

-

шт./т

-

-


Подмости Р.Ч. ЦНИИОМТП 79-2.70.000

-

шт./т

-

-


Вкладыш Р.Ч. ЦНИИОМТП 79-2.02.000

-

шт./т

-

-


Арматурные сетки. Серия 1.412-1/77, вып. 1,2,3

С1

-

шт./т

-

-


С2

-

шт./т

-

-


С3

-

шт./т

-

-


С4

-

шт./т

-

-


С5

-

шт./т

-

-


Электроды Э-42 ГОСТ 9467-75

-

кг

-

-

9,98

Бетонная смесь

-

м3

72,8

1,01 м3

73,68 м3

Эмульсия для смазки щитов опалубки

-

На 1 м2 формующей опалубки

194



* В числителе - расходпри нанесении пневмораспылителем, в знаменатeлe - принанесении вручную кистью или валиком.

7.ТЕХНИКА БЕЗОПАСНОСТИ

Все работы по устройству монолитныхфундаментов следует вести в строгом соответствии со СНиП III-4-80* «Техника безопасности встроительстве».

Особое внимание необходимо обращать наследующее:

не допускается нахождение людей подмонтируемыми элементами до установки их в проектное положение и закрепления;

монтаж и демонтаж опалубки может бытьначат с разрешения технического руководителя строительства и долженпроизводиться под непосредственным наблюдением специально назначенного лица изтехнического персонала;

бункеры для бетонной смеси должныудовлетворять ГОСТ21807-76;

перемещение загруженного бункераразрешается только при закрытом затворе;

не допускается опирание вибраторов наарматуру;

к управлению автобетононасосамидопускаются лица, имеющие удостоверение на право работы на данном типе машины;

при работе на высоте более 1,5 м всерабочие обязаны пользоваться предохранительными поясами с карабинами.

Разборка опалубки допускается посленабора бетоном распалубочной прочности с разрешения производителя работ.

Отрыв опалубки от бетона производитсяс помощью домкратов. В процессе отрыва бетонная поверхность не должна повреждаться.

8.ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 1 м3 БЕТОНА

Таблица 6

Наименование показателем

Подача бетонной смеси краном в бункерах

Подача бетонной смеси автобетононасосом

Нормативные затраты труда рабочих, чел.-день

0,49

0,45

Нормативные затраты машинного времени, маш.-смен

0,12

0,11

Заработная плата рабочих, р.-к.

2-20

2-06

Заработная плата механизаторов, р.-к.

01

0-91

Продолжительность выполнения работ, смена

0,08

0,09

Выработка на одного рабочего в смену, мЗ/чел.-смен

2,04

2,22

Условные затраты на механизацию для базового варианта, р.-к.

6-54

13-07

Сумма изменяемых затрат, р.-к.

8-74

15-13

9.ФАСЕТНЫЙ КЛАССИФИКАТОР ФАКТОРОВ

ФАСЕТ 01

Грузоподъемность крана

Наименование фактора

Обоснование

Код

Значение фактора

Кран автомобильный, грузоподъемность до 6,3 т

ЕНиР, 1987 г., § Е1-5, табл. 2

1

По калькуляции

Кран автомобильный грузоподъемностью 10 т и более

То же

2

Расц. Машиниста умножать на 1,333

Кран автомобильный грузоподъемностью от 6,3 до 10 т

То же

3

Расц. Машиниста умножать на 1,146

Фасет 02

Монтаж укрупненных элементов блок-форм

Наименование фактора

Обоснование

Код

Значение фактора

Площадь внутренней поверхности блока опалубки, м2, до:

5

ЕНиР, 1987 г., § Е1-5, табл. 1, п. 1 б

1

По калькуляции

3

То же, п. 1 а

2

Н. вр. и Расц. умножать на 1,169

30

То же п. 1 г

3

Н. вр. умножать на 0,657, Расц. умножать на 0,655

40

То же п. 1 д

4

Н. вр. и Расц. умножать на 0,571

20

То же п. 1 в

5

По калькуляции

Фасет 03

Демонтаж укрупненных элементов блок-форм

Наименование фактора

Обоснование

Код

Значение фактора

Площадь внутренней поверхности блока опалубки, м2, до:

5

ЕНиР, 1987 г., § Е1-5, табл. 1, п. 1 б

1

По калькуляции

3

То же, п. 2 а

2

Н. вр. умножать на 1,107, Расц. умножать на 1,105

30

То же п. 2 г

3

Н. вр. умножать на 0,643, Расц. умножать на 0,641

40

То же п. 2 д

4

Н. вр. умножать 0,534, Расц. умножать на 0,536

20

То же п. 2 в

5

По калькуляции

Фасет 04

Укладка бетонной смеси в конструкции

Наименование фактора

Обоснование

Код

Значение фактора

Укладка бетонной смеси в конструкцию объемом, м3, до:

10

ЕНиР, 1987 г., § Е1-5, табл. 1, п. 3 б

1

По калькуляции

25

То же, п. 4 а

2

Н. вр. и Расц. умножать на 0,788

30

То же п. 5 г

3

Н. вр. умножать на 0,697, Расц. умножать на 0,695

Свыше 30

То же п. 6 д

4

Н. вр. умножать 0,667, Расц. умножать на 0,665

Фасет 05

Установка арматурных каркасов кранов

Наименование фактора

Обоснование

Код

Значение фактора

Установка арматурных каркасов подколонников краном при массе каркаса, т, до: 03

ЕНиР, 1987 г., § Е4-1-44, табл. 1, п. 2 а

1

По калькуляции

06

То же, п. 2 б

2

Н. вр. умножать на 1,646, Расц. Умножать на 1,647

1

То же п. 2 в

3

Н. вр. умножать на 3,418, Расц. умножать на 3,421

2

То же п. 2 г

4

Н. вр. умножать и Расц. умножать на 4,430

3

То же п. 2 д

5

Н. вр. умножать на 5,190, Расц. Умножать на 5,196

Фасет 06

Установка арматурных сеток вручную

Наименование фактора

Обоснование

Код

Значение фактора

Установка сеток вручную при массе сетки, кг, до: 20

ЕНиР, 1987 г., табл. 2, п. а

1

По калькуляции

50

П. б

2

Н. вр. умножать на 1,412, Расц. умножать на 1,411

100

п. в

3

Н. вр. умножать на 2,118, Расц. умножать на 2,125

Фасет 07

Грузоподъемность крана при подаче материалов

Наименование фактора

Обоснование

Код

Значение фактора

Кран автомобильный грузоподъемностью от 10 до 20 т

ЕНиР, 1987 г., § Е1-6

1

По калькуляции

Кран автомобильный грузоподъемностью от 20 до 25 т

То же

2

Расц. машиниста умножать на 0,935

Кран автомобильный грузоподъемностью до 6,3 т и гусеничном ходу грузоподъемностью до 5,0 т

То же

3

Расц. машиниста умножать на 1,333

Кран автомобильный грузоподъемностью от 6,3 т до 10 т и кран пневмоколесном и гусеничном ходу грузоподъемностью до 10 т

То же

4

Расц. машиниста умножать на 1,163

Фасет 08

Подача материалов автомобильным краном

Наименование фактора

Обоснование

Код

Значение фактора

Подача блок-форм автомобильным краном при общей массе поднимаемого груза, т, до: 0,5

ЕНиР, 1987 г., табл. 2 п.17а, б

1

По калькуляции

1

То же п. 18 а, б

2

Н.вр. и Расц. умножать на 0,739

1,5

То же п. 19 а, б

3

Н.вр. и Расц.машиниста умножать на 0,469; такелажника на 0,478

2

То же п. 20 а, б

4

Н.вр. и Расц. умножать на 0,278

2,5

То же п. 21 а, б

5

Н.вр. и Расц. умножать на 0,226

3

То же п. 22 а, б

6

Н.вр. и Расц. умножать на 0,191

3,5

То же п. 23 а, б

7

Н.вр. и Расц. умножать на 0,165

4

То же п. 24 а, б

8

Н.вр. и Расц. умножать на 0,139

Приложение1

Расчет 1

Нормы времени и расценки на подачубетонной смеси в конструкции автобетононасосом СБ-126А.

Эксплуатационная производительностьавтобетононасоса определяется по формуле:

,

где Пт - техническая производительность автобетононасоса;

К1 - коэффициентпереходов от технической производительности к эксплуатационной, К1 = 0,4.

К2 - коэффициентснижения производительности автобетононасоса, учитывающей непостоянный режимподачи бетона, К2 = 0,65.

Обслуживает звено из 2 человек(машинист бетононасосной установки 4 разряда - 1 бетонщик 2 разряда - 1).

Норма времени на 100 м3бетонной смеси:

Длярабочих:

Длямашиниста:

Расценка составит:

Для рабочих 0,64×6,4 = 4-10рублей

Для машиниста 0,79×6,4 = 5-06рублей

Расчет 2

Норма времени и расценки на разгрузку автобетоносмесителяСБ-159.

Время разгрузки автобетоносмесителя потехнической характеристики составляет 8 минут (0,133 часа).

Часовая тарифная ставка шофера 0-79рублей

Вместимость барабана - 4 м3

Норма времени на разгрузку 100 м3бетонной смеси:

Расценка составит:

0-79×3,32=2-62 руб.

Приложение2

Схема устройства монолитныхфундаментов при кладке бетонной смеси с помощью стрелового крана

Условные обозначения:

1 - кран автомобильный СМК-10; 2 - кран автомобильный КС-2561Д; 3 - площадкадля приема бетонной смеси; 4 - место складирования арматуры и опалубки; 5 -подмости навесные

 -направление движения работ при возведении фундаментов

 -временные автодороги

Состав работ:

I - готовыефундаменты;

II - демонтажопалубки;

III - выдержкабетона и уход за ним;

IV - укладкабетонной смеси в опалубку;

V - монтажопалубки и арматуры подколонника;

VI - установкаарматурных сеток башмачной части

Схема производства арматурных работ

Разрез 1 - 1

1 - кран автомобильный КС-2561Д;

2 - площадка складирования;

3 - арматурная сетка башмачной части фундамента;

4 - арматурный каркас подколонника;

5 - страп четырехветвевой;

6 - фиксатор защитного слоя бетона

Схема строповки

Фиксатор защитного слоя бетона



Схема производства опалубочных работ

Разрез 1 - 1

1 - кран автомобильный КС-2561Д;

2 - опалубка башмачной части фундамента;

3 - опалубка подколонника;

4 - площадка складирования;

5 - страп четырехветвевой

6 -деревянные подкладки

Опалубка башмачной части



Блок подколонника Б – 1,5×1,2×0,9

1 - рама; 2 - щит; 3 - кронштейн; 1 - стяжка замковая; 2 - фиксатор; 3 -щит торцовый; 4 - щит боковой

Стальные опалубочные формы


1 - опалубка башмачной части:

2 - опалубка подколонника: Б - 1,5×1,2×0,9 (2 шт.)

3 - подмости;

4 - вкладыш;

5 - фиксатор

Схема производства бетонных работ при подаче бетонной смеси краном вбункерах

Разрез1 - 1

Подача бетонной смеси в конструкцию

1 - кран автомобильный СМК-10; 2 - автобетоносмеситель СБ159; 3 - бункерповоротный БП-1; 4 - лоток; 5 - кронштейн; 6 - фундамент заармированный; 7 -бетонируемый фундамент; 8 - строп

Схема производства бетонных работ приподаче бетонной смеси автобетононасосом СБ-126А

9 - автобетононасос СБ-126А

Разрез 2-2
