Технологическая карта на уплотнение грунта I - II группы самоходными катками предназначена для использования линейным производственным и инженерно-техническим персоналом строительных организаций при производстве работ по уплотнению грунта на строительных площадках при производстве обратных засыпок и сооружении объектов большой протяженности (например, строительстве автодорог, возведении дамб, насыпей и т.п.).
Привязка технологической карты к конкретным объектам и местным условиям строительства заключается в уточнении объемов работ, средств механизации и потребности в материально-технических ресурсах, а также в уточнении схемы организации строительного процесса соответственно фактическим габаритам строящегося объекта, калькуляции и календарного плана производства работ.
| Обозначение: | 69-04 ТК |
| Название рус.: | Технологическая карта на уплотнение грунта I-II группы самоходными катками |
| Статус: | действующий |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 29.03.2004 |
| Разработан: | ОАО ПКТИпромстрой 125040, Москва, Ленинградский проспект, д. 26 |
| Утвержден: | ОАО ПКТИпромстрой (29.03.2004) |
| Опубликован: | ОАО ПКТИпромстрой № 2004 |
| Открытое акционерное общество Проектно-конструкторский и технологический ОАО ПКТИпромстрой |
|
УТВЕРЖДАЮ
Генеральный директор, к.т.н.
____________ С.Ю. Едличка
«24» марта 2004 г.
ТЕХНОЛОГИЧЕСКАЯКАРТА
НА УПЛОТНЕНИЕ ГРУНТА I - II ГРУППЫ
САМОХОДНЫМИ КАТКАМИ
69-04 ТК
Главный инженер
___________ А.В. Колобов
Начальникотдела
___________ Б.И. Бычковский
Карта содержиторганизационно-технологические и технические решения на уплотнение грунта I - II группысамоходными катками на строительной площадке при производстве обратных засыпоки сооружении объектов большой протяженности (например, строительстве автодорог,возведении дамб, насыпей и т.п.).
Втехнологической карте приведены: область применения, организация и технологическаяпоследовательность выполнения работ, требования к качеству и приемке работ,калькуляция затрат труда, график производства работ, потребность вматериально-технических ресурсах, решения по безопасности и охране труда итехнико-экономические показатели.
Технологическаякарта служит технологическим документом при работах по уплотнению грунта ипредназначена для инженерно-технических работников строительных и проектныхорганизаций, производителей работ, мастеров и бригадиров, связанных с работамипо уплотнению грунта самоходными катками, а также технических служб заказчика.
В разработкетехнологической карты участвовали сотрудники ОАО ПКТИпромстрой:
- Артемов А.С. -разработка технологической карты, компьютерная обработка и графика;
- Черных В.В. -общее технологическое сопровождение;
- Холопов В.Н.- проверка технологической карты;
- БычковскийБ.И. - разработка технологической карты, техническое руководство, корректура инормоконтроль;
- Колобов А.В. -общее техническое руководство разработкой технологических карт;
- к.т.н. ЕдличкаС.Ю. - общее руководство разработкой технологической документации.
СОДЕРЖАНИЕ
1.1 Технологическая карта на уплотнение грунта I - II группы самоходными катками предназначена для использованиялинейным производственным и инженерно-техническим персоналом строительныхорганизаций при производстве работ по уплотнению грунта на строительныхплощадках при производстве обратных засыпок и сооружении объектов большойпротяженности (например, строительстве автодорог, возведении дамб, насыпей ит.п.).
1.2 Привязка технологической карты к конкретным объектам иместным условиям строительства заключается в уточнении объемов работ, средствмеханизации и потребности в материально-технических ресурсах, а также вуточнении схемы организации строительного процесса соответственно фактическимгабаритам строящегося объекта,калькуляции и календарного плана производства работ.
1.3 При привязке технологической карты к объектустроительства, расположенному в г. Москве, необходимо учитывать требования,изложенные в «Правилах производства земляных и строительных работ, прокладки ипереустройства инженерных сетей и коммуникаций в г. Москве» (утвержденыпостановлением Правительства Москвы № 603 от 08.08.2000 г.).
1.4 Производство работ по проведению подготовительных иземляных работ по объектам на территории города Москвы разрешается выполнятьисключительно на основании установленного (оформленного) права на их проведениеи в соответствии с согласованной и утвержденной документацией.
1.5 Форма использования карты предусматривает обращение её всфере информационных технологий с включением в базу данных по технологии иорганизации строительного производства автоматизированного рабочего местатехнолога строительного производства (АРМ ТСП), подрядчика и заказчика.
2.1 До начала уплотнения грунта необходимо:
- завершитьподготовку фронта работ (раскорчевку, планировку, снос и перенос препятствующихработам сооружений и коммуникаций) в соответствии с требованиями технологиипроизводства работ, изложенными в ПОС и ППР. В случае обнаружения неуказанных впроекте подземных сооружений и коммуникаций необходимо вместе с владельцемрешить вопрос их сохранности или выноски за пределы стройплощадки;
- установитьинвентарные здания и сооружения согласно стройгенплану строительнойплощадки;
- ознакомитьучастников строительства с проектом производства земляных работ, включающим иуплотнение грунтов самоходными катками, и требованиями безопасности и охранытруда под расписку;
- установить поконтуру строящегося объекта временные реперы, связанные нивелирными ходами спостоянными реперами;
- произвестиразбивку на местности контура котлованов от осей здания или линейного объекта,нанесенных на обноске способом промеров. Обноска устанавливается на высоте 0,4- 0,6 м от земли параллельно основным осям, образующим внешний контур объекта,на расстоянии, обеспечивающем неизменность ее положения в процессе строительства;
- на обноску припомощи теодолита с закрепленных на местности осевых знаков перенести оси зданияили сооружения;
- закрепитьразбитый контур котлована кольями, между которыми натянуть шнур для указанияграницы вскрытия котлована. Все колья или штыри, закрепляющие контурные углы,должны быть отнивелированы;
- оформить актомразбивку котлована с приложением ведомостей реперов и привязок;
- произвестипланировку поверхности земли в пределах габарита стройплощадки и срезку грунтарастительного слоя;
- произвестиразработку грунта котлована, с погрузкой в автосамосвалы или перемещенным вотвал;
- произвестидоработку грунта и зачистку основания котлована;
- выполнитьфундаменты здания согласно проекту;
- произвестизасыпку и разравнивание грунта слоями толщиной согласно указаниям проекта или ППР.
2.2 В состав работ, рассматриваемых картой, входит послойноеуплотнение грунта самоходными катками при выполнении следующих операций:
- приведениеагрегата в рабочее положение;
- уплотнениегрунта;
- повороты каткаи переходы на соседнюю полосу укатки.
Уплотнениегрунта в труднодоступных местах или в местах, где невозможно уплотнение грунтасамоходными катками из-за их габаритов, настоящей технологической картой нерассматривается.
2.3 До начала производства работ необходимо:
- выполнитьфундаменты и сдать по акту в соответствии со СНиП 3.03.01-87 «Несущие иограждающие конструкции»;
- доставить наобъект и испробовать грунтоуплотняющие механизмы, инвентарь и приспособления, необходимые длявыполнения работ по уплотнению грунта;
- ознакомитьрабочих и ИТР с технологией и организацией работ при выполнении строительныхпроцессов и обучить безопасным методам труда.
2.4 Типы и физико-механические характеристики грунтов,предназначенных для возведения насыпей и устройства обратных засыпок, и специальные требования к ним, требуемаястепень уплотнения (плотность сухого грунта или коэффициент уплотнения),границы частей насыпи, возводимых из грунтов с разными физико-механическимихарактеристиками, указываются в проекте.
По согласованиюс заказчиком и проектной организацией грунты насыпей и обратных засыпок принеобходимости могут быть заменены.
Для уплотнениягрунта настоящей технологической картой предусматривается использованиесамоходных катков, технические характеристики которых приведены в таблице 1, путем последовательныхзамкнутых проходок катка по всей площади уплотняемого участка с перекрытием каждой проходкой предыдущей на 0,15 - 0,25 м. Закончив укаткувсей площади, процесс повторяют столько раз, сколько требуется для достиженияпроектной плотности грунта.
Таблица 1 - Техническиехарактеристики самоходных катков комбинированного действия сшарнирно-сочлененной рамой
| МОДЕЛЬ | ||||||||
| «Пума» 181VS | ДУ-58А | ДУ-62А | ДУ-64 | У-6710.01 | JV-100WA-1 | BW-212PO | ДУ-57А | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Мощность двигателя, кВт | 82 | 93,5 | 93,5 | 55,2 | - | 97 | 103 | 147 |
| Масса, кг: |
|
|
|
|
|
|
|
|
| - конструктивная | 14500 | 14000 | 13000 | 8500 | 12 | 10590 | 10920 | 20500 |
| - с балластом | - | 16000 | - | 9500 | - | - | - | - |
| Вибрационный валец: |
|
|
|
|
|
|
|
|
| - наружный диаметр, мм | 1350 | 1600 | 1600 | 1200 | 1600 | 1520 | 1700 | 1600 |
| - ширина, мм | 2100 | 2200 | 2200 | 1700 | 2200 | 2130 | 2100 | 2400 |
| - возмущающая сила возбудителя, кН | - | 150 - 100 | 250; 110 | 75 - 65 | 150 | 25 - 36 | 214 | 270 |
| Частота вибраций, Гц | 29,2 - 41,7 | 25 - 40 | 25; 38 | 30 - 45 | 25 | 16 - 30 | 31 | 26,6 |
| Число ведущих пневматических шин | 2 | 4 | 2 | 4 | - | 2 | 2 | 2 |
| Обозначение шин | - | 320 - 508 | 430 - 610 | 280 - 508 | - | - | - | - |
| Давление воздуха в шинах, МПа | 0,11 | 0,3 - 0,8 | - | - | - | - | - | 0,35 |
| База катка, мм | - | - | - | - | 3000 | 2985 | 3000 | 3200 |
| Наименьший, радиус поворота наружных колес, м | 6,4 | - | - | 5,2 | - | 5,1 | 4,9 | 6 |
| Наибольшая скорость перемещения, км/ч | 0 - 0,75 | 16 | 16 | 6 | 18,6 | - | 0 - 8 | 9,2 |
| Размеры, мм: |
|
|
|
|
|
|
|
|
| - длина | 5625 | 6100 | 6000 | 3940 | 5850 | 5335 | 5650 | 6525 |
| - ширина | 2435 | 2350 | 2370 | 2040 | 2550 | 2350 | 2550 | 2550 |
| - высота | 2830 | 3400 | 3500 | 3450 | 2445 | - | 3000 | 3434 |

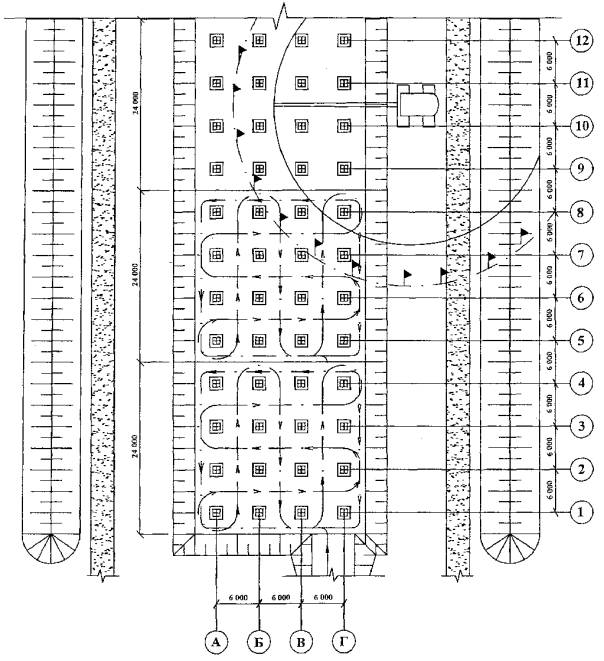

Рисунок 1 - Схема организации работ по уплотнениюобратных засыпок

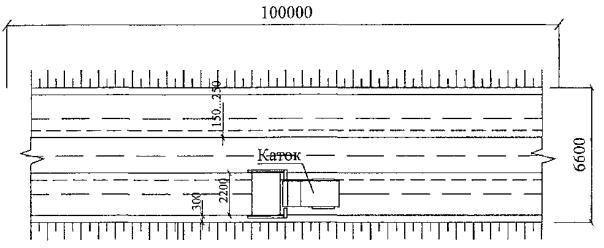

Рисунок 2 - Уплотнениегрунта при строительстве линейных объектов
2.5 Организация работ по уплотнению грунта обратных засыпок фундаментов здания ссеткой колонн 6,0´6,0 м представлена на рисунке 1,где поочередно по захваткам, длина которых принята по 24 м, производятся работыпо устройству обратной засыпки, разравниванию и уплотнению грунта.
Схема уплотнениягрунта при строительстве линейных объектов представлена на рисунке 2.
2.6 Уплотнение грунта осуществляется по замкнутому кругу либочелночными проходами катка при заданном числе проходов по одному следу. Числопроходов катка по одному следу устанавливается строительной лабораторией всоответствии с требуемой проектной плотностью грунта.
2.7 Опытное уплотнение грунтов насыпей и обратных засыпокследует производить при наличии указаний в проекте, а при отсутствииспециальных указаний - при объеме поверхностного уплотнения на объекте 10 тыс. м3 и более.
В результатеопытного уплотнения должны быть установлены:
а) толщинаотсыпаемых слоев, число проходов уплотняющих машин по одному следу,продолжительность воздействия вибрационных и других органов на грунт и другиетехнологические параметры, обеспечивающие проектную плотность грунта;
б) величиныкосвенных показателей качества уплотнения, подлежащих операционному контролю.
Если опытноеуплотнение предусмотрено проводить в пределах возводимой насыпи, меставыполнения работ должны быть указаны в проекте.
Схемы послойногоуплотнения грунта представлены на рисунке 3.

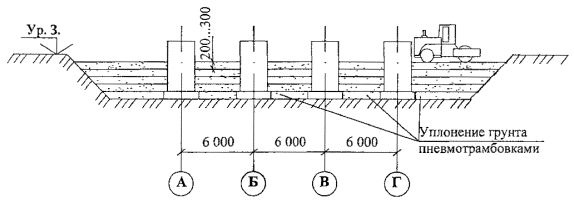

Рисунок 3 - Схема послойного уплотнения грунтасамоходными катками
2.8Уплотнять грунт следует при оптимальной влажности, при которой достигаетсянаибольший эффект уплотнения и затрачивается наименьшая работа на егоуплотнение. Ориентировочные значения оптимальной влажности, котораяустанавливается в зависимости от вида грунта, и предельной плотности для основных категорий грунтовприведены в таблице 2.
Таблица 2 - Оптимальныепараметры при уплотнении грунтов
| Пределы колебаний | ||
| Предел оптимальной влажности, % | наибольшей плотности, т/м3 | |
| Песчаный | 8 ... 12 | 1,75 ... 1,95 |
| Супесчаный | 9 ... 15 | 1,65 ... 1,85 |
| Пылеватый | 14 ... 23 | 1,60 ... 1,82 |
| Суглинистый | 12 ... 18 | 1,65 ... 1,85 |
| - тяжелый | 15 ... 22 | 1,60 ... 1,80 |
| - пылеватый | 17 ... 23 | 1,58 ... 1,78 |
| Глинистый | 18 ... 25 | 1,55 ... 1,75 |
| Примечание - Допускаются отклонения от оптимальной влажности для связанных грунтов ±10 %, для несвязных - ±20 %. | ||
Оптимальная влажность грунтов внеобходимых случаях достигается путем увлажнения сухих и, наоборот, осушенияизлишне увлажненных грунтов.
2.9 При укладке грунта «насухо», за исключением дорожных насыпей, уплотнениеследует производить, как правило, при влажности W, которая должна быть в пределах AW ≤ W ≤ BW0, где W0 - оптимальная влажность, определяемая в приборе стандартногоуплотнения по ГОСТ 22733-2002 . Коэффициенты A и B следуетпринимать по таблице 3.
Таблица 3 - Значениякоэффициентов А иВ
| Величина коэффициентов А и В при коэффициенте уплотнения kсот | ||||||
| 0,98 | 0,95 | 0,92 | ||||
| А | В | А | В | А | В | |
| Пески крупные, средние, мелкие | Не ограничивается | |||||
| Пески пылеватые | 0,60 | 1,35 | 0,50 | 1,45 | 0,40 | 1,60 |
| Супеси | 0,80 | 1,20 | 0,75 | 1,35 | 0,56 | 1,40 |
| Суглинки | 0,85 | 1,15 | 0,80 | 1,20 | 0,70 | 1,30 |
| Глины | 0,90 | 1,10 | 0,85 | 1,15 | 0,75 | 1,20 |
При применениикрупнообломочных грунтов с глинистым заполнителем влажности на границераскатывания и текучести определяется по мелкозернистому (менее 2 мм)заполнителю и пересчитывается на грунтовую смесь.
2.10 При уплотнении грунтов необходимо соблюдать следующиеусловия:
-производительность самоходных катков должна соответствовать производительностиземлеройных и транспортных средств;
- толщинаотсыпаемого слоя не должна превышать величин, указанных в техническиххарактеристиках самоходных катков;
- каждыйпоследующий ход катка во избежание пропусков в уплотнении грунта долженперекрывать предыдущий на 0,15 ... 0,25м.
2.11 Уплотнение грунта укаткой следует производить прирациональном скоростном режиме работы катков. Скорости движения катка различны, причем первый и двапоследних прохода совершаются на малых скоростях (2 ... 2,5 км/ч), а все промежуточные ходы - на больших, но непревышающих 8 ... 10 км/ч. При рациональномскоростном режиме работы катка производительность его увеличивается примерновдвое, а общая стоимость работ снижается до 50 %.
2.12 В случае появления грунтовых вод необходимо предусмотретьсток воды по уклону котлована в зумпфы с последующей откачкой насосами.
2.13 Производство работ по уплотнению грунта должноосуществляться с соблюдением действующих строительных норм и правил,государственных стандартов, правил технической эксплуатации, безопасности иохраны труда и других нормативных документов на проектирование, строительство,приемку в эксплуатацию при авторском надзоре проектной организации, техническомнадзоре заказчика, а также государственном контроле надзорных органов согласно:
- СНиП 3.01.01-85*«Организация строительного производства»;
- СНиП3.02.01-87 «Земляные сооружения, основания и фундаменты»;
- «Правил производстваземляных и строительных работ, прокладки и переустройства инженерных сетей икоммуникаций в г. Москве»;
- «Регламентуподготовки, организации и производства строительных (земляных) работ встесненных условиях городской застройки».
3.1. Требуемое качество уплотненного слоя грунтаобеспечивается строительной организацией путем осуществления комплексатехнических, экономических и организационных мер эффективного контроля на всехстадиях строительного процесса.
3.2 Контроль качества работ должен осуществлятьсяспециалистами или специальными службами, входящими в состав строительныхорганизаций, или привлекаемыми со стороны и оснащенными техническимисредствами, обеспечивающими необходимую достоверность и полноту контроля.
3.3. Производственный контроль качества работ по уплотнениюгрунта I - II группы самоходными катками должен включать:
- входнойконтроль рабочей документации и материалов;
- операционныйконтроль отдельных строительных процессов или производственных операций;
- приемочныйконтроль выполненных работ.
3.4. При входном контроле рабочей документации должнапроизводиться проверка ее комплектности и достаточности содержащейся в нейтехнической информации для производства работ.
Применяемые привозведении насыпей, устройств обратных засыпок грунты должны удовлетворятьтребованиям проекта, соответствующих стандартов и технических условий. Заменапредусмотренных проектом грунтов, входящих в состав возводимогосооружения или его основания, допускается только по согласованию с проектнойорганизацией и заказчиком. Завозимый на строительную площадку грунт,предназначенный для вертикальной планировки, засыпки пазух котлованов, отсыпкикорыт дорог и др., должен иметь заключение по санитарно-экологическому и радиационномуобследованию.
Входной контрольвключает:
- проверкугранулометрического состава грунта;
- проверкусодержащихся в грунте для засыпки и устройства насыпей древесины, волокнистыхматериалов, гниющего и легкосжимаемого мусора, а также растворимых солей;
- изучение ианализ, содержащихся в грунте мерзлых комьев, размер твердых включений, наличиеснега и льда;
- определениевлажности грунтов.
Результатывходного контроля должны быть занесены в «Журнал входного учета и контролякачества получаемых деталей, материалов, конструкций и оборудования».
3.5 Операционный контроль осуществляется в ходе выполнениястроительных процессов и производственных операций и обеспечивает своевременноевыявление дефектов и принятие мер по их устранению и предупреждению. Осуществляетсяизмерительным методом или техническим осмотром. Результаты операционногоконтроля фиксируются в Общих журналах работ и журналах производства работ,журналах геодезического контроля и других документах, предусмотренныхдействующей в данной организации системой управления качеством.
При операционномконтроле проверяют: соблюдение технологии выполнения работ по уплотнениюгрунта, их соответствие СНиП (соответствие типа машин, принятым впроекте производства работ, влажность и толщину отсыпаемого слоя грунта, егооднородность в отсыпке, плотность грунта в слоях насыпи, и др.).
3.6 Приемочный контроль - контроль, выполняемый по завершенииработ по уплотнению грунта на объекте или его этапов с участием заказчика.Приемочный контроль заключается в выборочной проверке соответствия параметровзаконченных элементов земляного сооружения нормативным и проектным и оценкекачества выполненных работ. Приемка земляных работ должна состоять в проверке:
- отметок бровокнасыпи и котлована;
- габаритовнасыпи;
- крутизныоткосов;
- степеньуплотнения грунта;
- качествагрунтов основания.
3.7 При работах по уплотнению грунта следует организоватьтщательный и систематический контроль за:
- влажностьюуплотняемого грунта;
- толщинойотсыпаемого слоя грунта;
- числом проходагрунтоуплотняющих механизированных средств по грунту;
- скоростьюперемещения грунтоуплотняющих механизированных средств.
3.8 Качество грунтоуплотнительных работ обеспечивают рабочие, бригадиры, мастера ипроизводители работ. Основная обязанность бригадира, мастера и производителяработ - обеспечение высокого качества работ в соответствии с рабочимичертежами, проектом производства работ, СНиП итехнологическими условиями на производство и приемку работ.
Сдача-приемкаработ оформляется актами освидетельствования скрытых работ, проверки качествагрунтов основания в открытом котловане и освидетельствования и приемкикотлована, которые должны содержать перечень техническойдокументации, на основании которой были выполнены работы, данные о проверкеправильности выполнения уплотнения и несущей способности основания,топографических, геологических и гидрогеологических условиях, в т.ч. об уровнегрунтовых вод, наличии карстовых и оползневых явлений, а также переченьнедоделок с указанием сроков их устранения.
3.9 При производстве работ по уплотнению грунтов естественногозалегания и устройстве грунтовых подушек состав контролируемых показателей,предельные отклонения, объем и методы контроля должны соответствовать таблице 3.
Таблица 3 - Составконтролируемых операций, отклонения и способы контроля
| Предельные отклонения | Контроль (метод и объем) | |
| 1 | 2 | 3 |
| 1. Влажность уплотняемого грунта | Должна быть в пределах, установленных проектом | Измерительный, по указаниям проекта |
| 2. Поверхностное уплотнение: |
|
|
| а) средняя по принимаемому участку плотность уплотненного грунта | То же, не ниже проектной. Допускается снижение плотности сухого грунта на 0,05 т/м3 не более чем в 10 % определений | То же, по указаниям проекта, а при отсутствии указаний один пункт на 300 м2 уплотненной площади с измерениями в пределах всей уплотненной толщи через 0,25 м по глубине при толщине уплотненного слоя до 1 м и через 0,5 м при большей толщине; числе проб в каждой точке не менее двух |
| б) величина понижения поверхности грунта (отказа) при уплотнении тяжелыми трамбовками | Не должна превышать установленной при опытном уплотнении | Измерительный, одно определение на 300 м2 уплотняемой площади |
| 3. Средняя по принимаемому участку плотность сухого грунта при устройстве грунтовых подушек | Должна быть не ниже установленной проектом. Допускается снижение плотности на 0,05 т/м3 не более чем в 10 % определений | То же, один пункт на каждые 300 м2 площади подушки, не менее трех измерений в каждом слое |
| 4. Устройство фундаментов в вытрамбованных котлованах: |
|
|
| а) положение котлована относительно центра и осей фундамента | Отклонения от проектного не должны превышать: центра ±3 см, разворот осей ±5° | Измерительный, каждый котлован |
| б) глубина вытрамбованного котлована | Отклонение от проектной не должно превышать ±5 см | То же |
| в) высота сбрасывания трамбовки, общее число ударов, объем и число порций засыпаемого жесткого материала, число ударов для вытрамбовывания каждой порции | Должны соответствовать величинам, определенным в результате опытного вытрамбовывания | - |
| 5. Глубинное уплотнение грунтов грунтовыми сваями, в том числе с помощью взрыва: |
|
|
| а) влажность грунта в уплотняемом массиве: |
|
|
| при проходке скважин с помощью взрыва | Должна быть не ниже влажности на границе раскатывания | Измерительный, одно определение на 1000 м2 уплотняемой площади |
| при проходке скважин другими способами | То же, в пределах, установленных проектом | То же |
| б) влажность грунта, засыпаемого в скважину | Допускаются отклонения от оптимальной влажности не более ±0,04 | Измерительный, ежесменно |
| в) глубина и состояние скважин | Высота завалов не должна превышать двух диаметров скважин | То же, каждая скважина |
| г) плотность грунта, уплотненного в массиве | Средняя плотность сухого грунта на отметке заложения фундаментов должна быть не ниже проектной. Допускается снижение плотности на 0,05 т/м3 не более чем в 10 % определений | То же, один пункт на 500 м2 уплотненной площади |
| д) расположение грунтовых свай в плане | Отклонения от проектного положения не должны превышать 0,4 м | То же, каждая свая |
| 6. Уплотнение посадочных грунтов замачиванием, в том числе с применением взрыва, а также водонасыщенных грунтов временной нагрузкой с вертикальными дренами: |
|
|
| а) осадка поверхностных и глубинных марок | Должна соответствовать проекту | То же, по указаниям проекта |
| б) плотность и влажность грунта в пределах зоны уплотнения | Должны быть не ниже проектных значений | То же, один пункт на 500 м2 площади с определением не реже чем через 2 м по глубине в пределах всей уплотненной толщи |
| 7. Виброуплотнение песчаных грунтов | Средняя по принимаемому участку плотность сухого грунта должна быть не ниже проектной. Допускается снижение плотности на 0,05 т/м3 не более чем в 10 % определений | То же, зондированием или радиоизотопным способом, одно определение не реже чем на 500 м2 уплотненной площади |
3.10 По результатам приемочного контроля принимаетсядокументированное решение о пригодности утрамбованного грунта к выполнениюпоследующих работ.
4.1 Участки производства работ в населенных пунктах или натерритории организации во избежание доступа посторонних лиц должны бытьограждены. Технические условия по устройству инвентарных ограждений установлены ГОСТ 23407-78 .
4.2 Самоходный каток должен быть оборудован звуковыми исветовыми сигнальными приборами, за исправностью которых должен следитьмашинист. Работать при неисправных звуковых и световых сигнальных приборах илибез них запрещается. Перед началом движения машины или при торможении иостановках машинист должен подавать предупредительные сигналы.
Запрещаетсяработать в вечернее и ночное время при отсутствии освещенияили при недостаточной видимости фронта работ.
4.3 При работе по уплотнению грунта самоходными каткамизапрещается:
- работать нанеисправных катках;
- на ходусмазывать каток, устранять неисправности, регулировать каток, входить в кабинукатка и выходить из неё;
- оставлятькаток при работающем двигателе;
- находиться вкабине катка или в непосредственной близости к нему посторонним лицам;
- находиться нараме катка или между катками во время их движения;
- стоять переддиском с запорным кольцом при накачивании шин;
- оставлятькатки на уклоне без подложенных упоров под вальцы;
- включатьвибратор при нахождении виброкатка на твердом грунте или твердом основании(бетонном или каменном).
4.4 При уплотнении грунтов в ночное время машина должна иметьгабаритные световые сигналы и фары для освещения пути движения.
4.5 После окончания работы машинист должен поставить машину наместо, отведенное для ее стоянки, выключить двигатель, перекрыть подачутоплива, в зимнее время слить воду из системы охлаждения во избежание еезамерзания, очистить машину от грязи и масла, подтянуть болтовые соединения,смазать трущиеся части. Кроме того, машинист должен убрать пусковыеприспособления, тем самым, исключив всякую возможность запуска машиныпосторонними лицами. На время стоянки машина должна быть заторможена, а рычагиуправления поставлены в нейтральное положение. При передаче смены необходимосообщить сменщику о состоянии машины и всех обнаруженных неисправностях.
4.6 При производстве грунтоуплотнительных работ должны бытьприняты меры, предотвращающие опрокидывание машин или самопроизвольноеперемещение их под действием ветра или при наличии уклона местности. Неразрешается пользоваться открытым огнем для разогрева узлов машины, а такжеработать на машинах при течи в топливных и масляных системах.
4.7 Участки, уплотнение грунта которых выходит на улицы,проезды, во дворы населенных пунктов, а также в других местах возможногонахождения людей, должны быть ограждены защитными ограждениями согласно ГОСТ 23407-78 с установкой на них предупредительных надписей, а в ночное время - и сигнальное освещение.
4.8 Для подъема на насыпь и спуска с нее рабочих установитьстремянки шириной не менее 0,75 м с перилами.
4.9 При уплотнении грунта двумя и более самоходными машинами,идущими одна за другой, расстояние между ними должно быть не менее 10 м.
4.10 Перемещение, установка и работа грунтоуплотняющеймашины вблизи выемки с неукрепленными откосами разрешается только за пределами,установленными проектом производства работ. При отсутствии соответствующихуказаний в проекте производства работ расстояния по горизонтали от основанияоткоса выемки до ближайших опор машин должны соответствовать указанным втаблице 5.
Таблица 5 - Минимальноерасстояние от основания откоса до ближайших опор машины
| Грунт ненасыпной | ||||
| песчаный | супесчаный | суглинистый | глинистый | |
| Расстояние по горизонтали от основания откоса выемки до ближайшей опоры машины, м | ||||
| 1,0 | 1,5 | 1,25 | 1,00 | 1,00 |
| 2,0 | 3,0 | 2,40 | 2,00 | 1,50 |
| 3,0 | 4,0 | 3,60 | 3,25 | 1,75 |
| 4,0 | 5,0 | 4,40 | 4,00 | 3,00 |
| 5,0 | 6,0 | 5,30 | 4,75 | 3,50 |
4.11 Пожарную безопасность на строительной площадке, участкахработ и рабочих местах следует обеспечить в соответствии с требованиями ППБ 01-03 «Правила пожарной безопасности в Российской Федерации».
4.12 Электробезопасность на строительной площадке, участкахработ и рабочих местах должна обеспечиваться в соответствии с требованиями СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования».
4.13 Освещение строительной площадки, участков работ, рабочихмест, проездов и проходов к ним в темное время суток должно отвечатьтребованиям ГОСТ 12.1.046-85 «ССБТ.Строительство. Нормы освещения строительных площадок». Освещенность должна бытьравномерной, без слепящего действия осветительных приборов на работающих.Уплотнение грунтов в неосвещенных местах не допускается.
4.14 Откосы насыпей, уплотняемых в зимнее время, принаступлении оттепели должны быть осмотрены, а по результатам осмотра должныбыть приняты меры к обеспечению устойчивости откосов и креплений.
4.15 Запрещается применение оборудования, машин и механизмов,являющихся источником выделения вредных веществ в атмосферный воздух, почву иводоемы и повышенных уровней шума и вибрации, превышающих допустимые нормы.
4.16 В сложившихся условиях производства работ в г. Москвенеобходимо осуществлять мероприятия и работы по охране окружающей природнойсреды согласно «Правилам производства земляных и строительных работ, прокладкии переустройства инженерных коммуникаций в г. Москве» (постановлениеПравительства Москвы № 603 от 08.08.2000 г.) с соблюдением требованийбезопасности и охраны труда согласно СНиП 12-03-2001 и СНиП 12-04-2002 .
5.1 Потребность в машинах, инструменте, инвентаре для уплотнения грунта определяетсяс учетом специфики выполняемых работ, назначения и технических характеристик всоответствии с таблицей 6.
Таблица 6 - Ведомостьпотребности в машинах, инструменте, инвентаре
| Наименование | Тип, марка, ГОСТ | Техническая характеристика | Назначение | Кол. на звено (бригаду), шт. | |
| 1 | Самоходный каток | Подбирается по таблице 1 | Уплотнение грунта | 1 | |
| 2 | Теодолит | ОТ-02 ГОСТ 10529-96 |
| Для измерительных работ | Для измерительных работ |
| 3 | Нивелир с рейкой | НВ-1 ГОСТ 10528-90 |
| 1 | |
| 4 | Рулетка измерительная | ГОСТ 7502-98 |
| Для линейных измерений | 2 |
| 5 | Стальная лента | Тип ИР-749 | Длина 25 м | 1 | |
| 7 | Лестница |
| Длина по месту | Для подъема на насыпь | 1 |
| 8 | Лопата штыковая | ЛКО; ЛКП ГОСТ 19596-87* |
| Для зачистки и подбора грунта | 1 |
| 9 | Лопата подборочная | ЛП; ЛПГ ГОСТ 19596-87* |
| 1 | |
| 10 | Каска строительная | ГОСТ 12.4.087-84 |
| Для защиты головы | 1 |
| 11 | Рукавицы | ГОСТ 12.4.011-89 |
| Для защиты рук | 1 |
| 12 | Комплект знаков по технике безопасности | ГОСТ Р 12.4.026-2001 |
| Для обеспечения техники безопасности | 1 |
| 13 | Спецодежда | ГОСТ 12.4.011-89 |
| Для индивидуальных средств защиты | 1 |
5.2 Расход эксплуатационных материалов для обслуживания машини механизмов определяется по паспортным данным механизмов.
6.1 Технико-экономические показатели в технологической картеопределены для уплотнения грунта насыпи с откосами 1:1 самоходным катком комбинированногодействия ДУ-62А, по рисунку 4 при геометрических размерах участка 100,0´6,6 м.
Рисунок 4 - Пример геометрии участка уплотнениядля цифровых расчетов
Состав звеньев(бригад) по профессиям и распределение работ между ними приводится в таблице 7.
Таблица 7 - Состав звенапо профессиям
| Состав звена по профессиям | Квалификация | Количество человек в смену | Перечень выполняемых работ | |
| 1 | Машинист самоходного катка | 6 разряд | 1 | Уплотнение грунта |
6.2 Затраты труда и машинного времени на разработку грунтакотлована подсчитаны по «Единым нормам и расценкам на строительные, монтажные иремонтно-строительные работы», введенным в действие в 1987 г., и представлены втаблице 8.

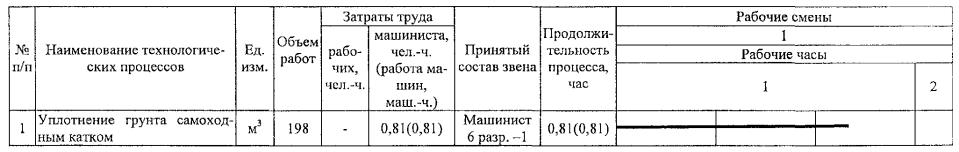

6.3 Продолжительность работ по уплотнению грунта определяетсякалендарным планом производства работ согласно таблице 9.
Таблица 8 - Калькуляциязатрат труда и машинного времени на производство работ по уплотнению грунта
| Обоснование (ЕНиР и др. нормы) | Наименование технологических процессов | Ед. изм. | Объем работ | Норма времени | Затраты труда | |||
| рабочих, чел.-ч. | машиниста, чел.-ч. (работа машин, маш.-ч.) | рабочих, чел.-ч. | машиниста, чел.-ч. (работа машин, маш.-ч.) | |||||
| 1 | Е2-1-31 Табл. 2 № 2а | Уплотнение грунта самоходным катком | 100 м3 | 1,98 | - | 0,41 (0,41) | - | 0,81 (0,81) |
| ИТОГО: | 0,81 (0,81) | |||||||
1 СНиП 2.02.01 -93* Основаниязданий и сооружений.
2 СНиП 3.01.01-85* Организация строительного производства.
3 СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты.
4 СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования.
5 СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительноепроизводство.
6 ГОСТ 12.1.046-85 ССБТ. Строительство. Нормы освещения строительныхплощадок.
7 ГОСТ 12.4.010-75* ССБТ. Средства индивидуальной защиты. Рукавицы специальные. Технические условия.
8 ГОСТ Р 12.4.026-2001 ССБТ. Цвета сигнальные, знаки безопасности и разметкасигнальная. Назначение и правила применения. Общие технические требования ихарактеристики. Методы испытаний.
9 ГОСТ 12.4.087-84 ССБТ. Строительство. Каски строительные. Техническиеусловия.
10 ГОСТ 23407-78 Ограждения инвентарные строительных площадок и участковпроизводства строительно-монтажных работ. Технические условия.
11 ГОСТ 25100-95 Грунты.Классификация.
12 ППБ 01-03 Правила пожарной безопасности в Российской Федерации.
13 ЕНиР. Единые нормыи расценки на строительные, монтажные и ремонтно-строительные работы. СборникЕ2. Земляные работы. Выпуск 1.Механизированные и ручные земляные работы.
14 Регламентподготовки, организации и производства строительных (земляных) работ встесненных условиях городской застройки.
15 ТР 94.01-99 Технический регламент операционного контроля качествастроительно-монтажных и специальных работ при возведении зданий и сооружений.Производство земляных работ.
16 Правилапроизводства земляных и строительных работ, прокладки и переустройстваинженерных сетей и коммуникаций в г. Москве.
17 СП 12-135-2003 «Безопасность труда в строительстве. Отраслевые типовыеинструкции по охране труда», Госстрой России, М., 2003 г.
