Типовая технологическая карта разработана на кладку простых наружных стен из кирпича с расшивкой швов типового этажа жилого дома серии 1-447С-34. План и разрез приведены на листе 4.
В состав работ, рассматриваемых в карте, входят:
- кирпичная кладка стен;
- перестановка подмостей;
- транспортные и такелажные работы.
Все работы по устройству кирпичной кладки стен выполняют в летний период и ведут в две смены.
При привязке типовой технологической карты к конкретному объекту и условиям строительства, принятый в карте порядок выполнения работ по кирпичной кладке стен, размещение машин и оборудования, объёмы работ, средства механизации уточняют в соответствии с проектными решениями.
| Обозначение: | 3.01.01.03 |
| Название рус.: | Типовая технологическая карта на каменные работы. Кирпичная кладка наружных стен |
| Статус: | действующий |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.02.1989 |
| Разработан: | Институт ПТИ Минсевзапстроя СССР г. Ярославль |
| Утвержден: | Госстрой СССР (27.12.1988) |
| Опубликован: | ЦНИИОМТП № 1989 |
ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НАПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ
РАЗДЕЛ 03
ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА КАМЕННЫЕ РАБОТЫ
3.01.01.03
КИРПИЧНАЯ КЛАДКА НАРУЖНЫХ СТЕН
| РАЗРАБОТАНА Институтом ПТИ Минсевзапстроя СССР Главный инженер института Ю.И. Руднев Заведующий отделом № 4 А.М. Гущин Главный инженер проекта В.П. Одинцов | СОГЛАСОВАНО Отделом механизации и технологии строительства Госстроя СССР Письмо от 27.12.88 г.№ 23-737 Введена в действие с 1 февраля 1989 г. |
МОСКВА-1989
Типоваятехнологическая карта разработана на кладку простых наружных стен из кирпича срасшивкой швов типового этажа жилого дома серии 1-447С-34. План и разрезприведены на листе 4.
Всостав работ, рассматриваемых в карте, входят:
кирпичнаякладка стен;
перестановкаподмостей;
транспортныеи такелажные работы.
Всеработы по устройству кирпичной кладки стен выполняют в летний период и ведут вдве смены.
Припривязке типовой технологической карты к конкретному объекту и условиям строительства,принятый в карте порядок выполнения работ по кирпичной кладке стен, размещениемашин и оборудования, объёмы работ, средства механизации уточняют всоответствии с проектными решениями.
Доначала кирпичной кладки стен должны быть выполнены:
работыпо организации строительной площадки;
работыпо возведению нулевого цикла;
геодезическаяразбивка осей здания;
доставленына площадку и подготовлены к работе башенный кран, подмости, необходимые приспособления,инвентарь и материалы.
Доставкукирпича на объект осуществляют пакетами в специально оборудованных бортовыхмашинах. Раствор на объект доставляют автомобилями-самосвалами илирастворовозами и выгружают в установку для перемешивания и выдачи раствора(раздаточным бункером). В процессе кладки запас материалов пополняется.
Складированиекирпича предусмотрено на спланированной площадке на поддонах или железобетоннойплите. Схема складирования приведена на листе 5.
Разгрузкукирпича с автомашин и подачу на склад, и рабочее место осуществляют пакетами спомощью захвата Б-8. При этом обязательно днища пакетов защищают брезентовымифартуками от выпадения кирпича. Раствор подают на рабочее место инвентарнымраздаточным бункером вместимостью 1 м3 в металлические ящикивместимостью 0,25 м3. Схемы строповки приведены на листах 4, 6.
Работыпо возведению типового этажа жилого дома выполняет бригада из 15 человек:
каменщик 3 разряда -10
монтажник-такелажник 2 разряда - 2
плотник 4 разряда -1
плотник 2 разряда -2
Припроизводстве кирпичной кладки стен используют инвентарные шарнирно-пакетныеподмости: для кладки наружных стен в зоне лестничной клетки - переходныеплощадки и подмости для кладки пилонов. Схема размещения подмостей на этаже напериод кладки стен приведена на листе 5.
Общуюширину рабочих мест принимают равной 2,5 - 2,6 м, в том числе рабочую зону 60 -70 см. Рабочее место и расположение материалов звена каменщиков на подмостяхприведены на листе 7.
Работыпо производству кирпичной кладки наружных стен типового этажа жилого домавыполняют в следующей технологической последовательности:
подготовкарабочих мест каменщиков;
кирпичнаякладка стен с расшивкой швов.
Подготовкурабочих мест каменщиков выполняют в следующем порядке:
устанавливаютподмости;
расставляютна подмостях кирпич в количестве, необходимом для двухчасовой работы;
расставляютящики для раствора;
устанавливаютпорядовки с указанием на них отметок оконных и дверных проемов и т.д.
Процесскирпичной кладки состоит из следующих операций:
установкаи перестановка причалки;
рубкаи теска кирпичей (по мере надобности);
подачакирпичей и раскладка их на стене;
перелопачивание,подача, расстилания и разравнивание раствора на стене;
укладкакирпичей в конструкцию (в верстовые ряды, в забутку);
расшивкашвов;
проверкаправильности выложенной кладки.
Кирпичнуюкладку стен с расшивкой швов предусмотрено вести 4 звеньями «двойка» в двесмены по захваткам и ярусам. Схема разбивки на ярусы приведена на листе 7.
Впроцессе кладки стен работа в звене «двойка» распределяется следующим образом.Каменщик 3 разряда (№ 1) устанавливает рейку-порядовку, натягивает причальныйшнур для обеспечения прямолинейности кладки. Другой каменщик 3 разряда (№ 2)берёт из пакета кирпичи и раскладывает их. Кирпич раскладывают на стене вопределённом порядке. Для наружной версты кирпич раскладывают на внутреннейстороне стены, а для внутренней версты - на середине стены. Затем каменщик № 2расстилает раствор. В это время каменщик № 1 ведёт кладку наружной и внутреннейверсты способом «вприжим». После укладки 4 - 5 кирпичей избыток раствора,выжатого из горизонтального шва на лицо стены, каменщик подрезает ребромкельмы. Одновременно с кладкой стены каменщик № 2 расшивает швы, причём сначаларасшивает вертикальные швы, а затем горизонтальные. Расшивку швов каменщик № 2производит сначала более широкой частью расшивки (оправка шва), а затем болееузкой. После кладки наружной версты каменщик № 2 ведёт кладку забутки, акаменщик № 1 помогает ему. Если в стенепредусмотрены проемы, то при кирпичной кладке внутренней версты каменщик № 1закладывает просмоленные пробки для крепления оконных блоков. По окончаниикладки каменщик № 1 угольником проверяет правильность и горизонтальность рядовкладки. Толщину стен, длину простенков и ширину оконных проёмов замеряютметром. В случае отклонений каменщик № 1 исправляет кладку правилом имолотком-кирочкой. После этого каменщики переходят работать на другую захватку.Схема организации работы звеном «двойка» приведены на листе 7.
Выполнивкирпичную кладку на Iярусе, каменщики переходят работать на II ярус. Для этого необходимо установитьшарнирно-пакетные подмости в первое положение. Установку шарнирно-пакетныхподмостей в первое положение выполняют в следующем порядке.
Такелажник2 разряда визуально проверяет исправность подмостей и в случае необходимостиустраняет неисправности. Очистив подмости от раствора, он стропит их за 4внешние петли. По сигналу машинист крана подает подмости к месту установки.Плотники 4 и 2 разрядов принимают подмости, регулируют их положение над местомустановки и плавно опускают на место, следя за плотностью их примыкания ксоседним подмостям, при необходимости регулируют их положение при помощи ломов.Установленные подмости расстроповывают. Установка подмостей из первогоположения во второе положение производится следующим образом. Плотники 4 и 2разрядов стропят подмости за 4 внешние петли, переходят на стоящие рядомподмости, подают сигнал машинисту крана на подъём и следят за равномернымраскрытием опор и горизонтальностью подмостей. После полного раскрытия опор иперемещения их в вертикальное положение плотники 4 и 2 разрядов устанавливаютподмости на перекрытие, при необходимости регулируя при помощи ломов ихположение. Затем по лестнице они поднимаются на подмости и расстроповывают их.
Вариантырекомендуемых машин и оборудования для кирпичной кладки наружных стен приведеныв табл. 1.
Таблица 1
| Вариант (фасет-код) | Техническая характеристика | Марка | Количество, шт. | |
| Кран монтажный | 17-1 | Кран башенный грузоподъёмностью до 5 т | КБ-100.1 | 1 |
|
| 17-2 | Кран башенный грузоподъёмностью до 8 т | КБ-160 | 1 |
|
| 17-3 | Кран гусеничный грузоподъёмностью 16 т | МКГ-16 | 1 |
| Оборудование | 18-1 | Установка для подачи раствора | СО-126 | 1 |
Работыпо возведению каменных конструкций следует осуществлять в соответствии стехнической документацией:
указанияпо виду материалов, применяемых для кладки, их проектные марки по прочности иморозостойкости;
маркирастворов для производства работ;
способкладки и мероприятия, обеспечивающие прочность и устойчивость конструкций встадии возведения.
Техническиекритерии и средства контроля операций и процессов приводятся в табл. 2.
Приёмочныйконтроль каменных работ осуществляют согласно СНиП 3.03.01-87 «Несущиеограждающие конструкции».
Таблица 2
| Предмет контроля | Инструмент и способ контроля | Периодичность контроля | Ответственный за контроль | Технические критерии оценки качества | |
| Кирпичная кладка | Качество кирпича раствора, арматуры, закладных деталей | Внешний осмотр, проверка паспортов и сертификатов | До начала кладки стен этажа | В случае сомнения лаборатория | Должны соответствовать требованиям стандартов и технических условий. Не допускается применение обезвоженных растворов |
|
| Правильность разбивки осей | Стальная рулетка | До начала кладки | Геодезист | Смещение осей - 10 мм |
|
| Горизонтальность отметки обрезов кладки под перекрытие | Нивелир, рейка, уровень | До установки панелей перекрытия | Геодезист | Отклонение отметок обрезов - 15 мм |
| Кирпичная кладка | Геометрические размеры кладки (толщина, проёмы) | Стальная рулетка | После выполнения каждых 10 м3 кладки | Мастер | Отклонения по толщине конструкций - 15 мм, по ширине проёмов - +15 мм |
|
| Вертикальность, горизонтальность и поверхность кладки стен | Уровень, рейка, отвес | В процессе и после окончания кладки стен этажа | Мастер, прораб | Отклонения поверхностей и углов кладки от вертикали на 1 этаж - 10 мм, на всё здание высотой более 2-х этажей - 30 мм. Отклонения рядов кладки от горизонтали на 10 м длины стены - 15 мм. Неровности на вертикальной поверхности кладки - при накладывании рейки длиной 2 м - 10 мм |
| Кирпичная кладка | Качество швов кладки (размеры и заполнение) | Стальная линейка, 2-х метровая рейка | После выполнения каждых 10 м3 кладки | Мастер | Средняя толщина горизонтальных швов в пределах высоты этажа принимается 12 мм (10 ... 15) Средняя толщина вертикальных швов - 10 мм (8 ... 15) |
| Установка перемычек | Положение перемычек, опирание, размещение, заделка | Стальная линейка, визуально | После установки перемычек | Мастер |
|

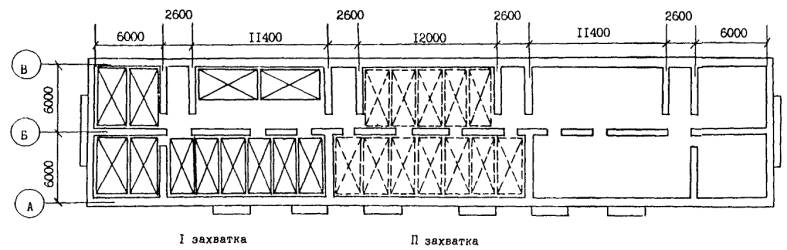

ПЛАНЗДАНИЯ

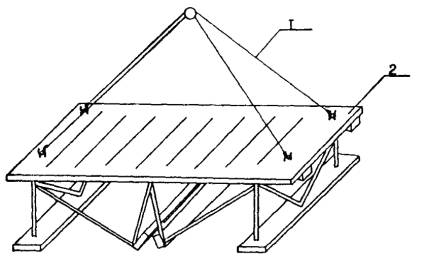

СТРОПОВКА ПОДМОСТЕЙ
1 - строп четырёхветвевой
2 - подмости шарнирно-пакетные
РАЗРЕЗ 1-1

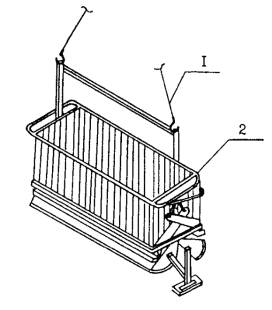

СТРОПОВКА ЗАХВАТА
1 - строп четырехветвевой;
2 - захват Б-8;
3 - бункер для раствора;
4 - ящик дляраствора
СТРОПОВКА БУНКЕРА С РАСТВОРОМ
СТРОПОВКА ЯЩИКА С РАСТВОРОМ

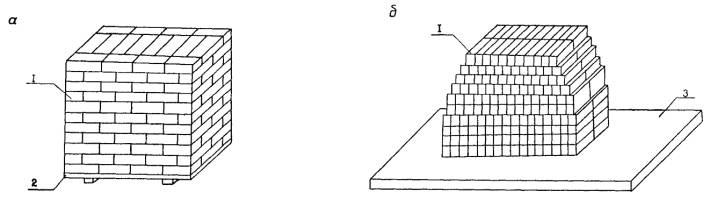

СХЕМЫ СКЛАДИРОВАНИЯ КИРПИЧА
а - складированиекирпича на поддоне с металлическими крючьями;
б - складирование кирпича нажелезобетонной плите
1 - кирпич; 2 - поддон; 3 -железобетонная плита
СХЕМАРАССТАНОВКИ ПОДМОСТЕЙ

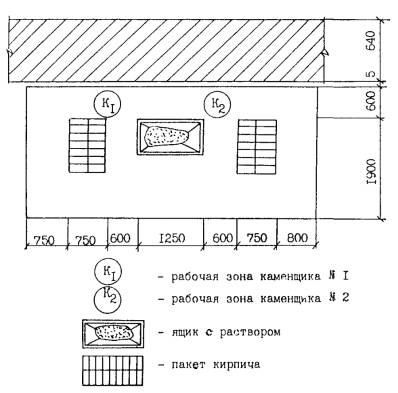

РАБОЧЕЕ МЕСТО И РАСПОЛОЖЕНИЕМАТЕРИАЛОВ ЗВЕНА КАМЕНЩИКОВ НА ПОДМОСТЯХ
СХЕМА РАЗБИВКИ КИРПИЧНОЙ КЛАДКИ ПО ЯРУСАМ
Таблица 3
| Наименование процесса | Номер фасет для пересчёта показателей | Единица измерения | Объём работ | Обоснования (ЕНиР и др. нормы) | Норма времени | Расценка, р.-к. | Затраты труда | Заработная плата, р.-к. | Время пребывания машины на объекте, маш.-ч | Заработная плата машиниста с учётом пребывания на объекте, р.-к. |
| ||||
| рабочих, чел.-ч | машиниста, чел.-ч (маш.-ч) | рабочих | машиниста | рабочих, чел.-ч | машиниста, чел.-ч (маш.-ч) | ||||||||||
| рабочих | машиниста |
| |||||||||||||
| Кладка наружных стен с совмещёнными вертикальными швами толщиной в 2,5 кирпича | 01, 02, 03 04, 05, 06 | м3 | 265 | Е3-3Б, п. 4а | 3,8 | - | 2-66 | - | 1007 | - | 704-90 | - | - | - |
|
| Установка, перестановка пакетных подмостей при толщине наружных стен в 2,5 кирпича | 17 | 10 м3 | 26,5 | Е3-20А, т. 2, п. 3а, б | 0,93 | 0,31 | 0-64,2 | 0-24,5 | 24,6 | 8,2 | 17-01 | 6-50 | 8,2 | 6-50 |
|
| Выгрузка кирпича из автомашины башенным краном | 17 | 1 пакет | 163 | Е1-9 | 0,28 | 0,14 | 0-17,9 | 0-12,7 | 45,64 | 22,82 | 29-18 | 20-70 | 22,8 | 20-70 |
|
| Подъём кирпича башенным краном с помощью съёмного захвата | 17 | 1000 шт. | 104 | Е1-7 п. 1 | 0,836 | 0,418 | 0-53,5 | 0-38,1 | 86,94 | 43,5 | 55-64 | 39-62 | 43,5 | 39-62 |
|
| Подъём и выдача раствора с помощью шнекового перегружателя | - | м3 | 66 | Е1-12 | 0,28 | - | 0-19,6 | - | 18,5 | - | 12-94 | - | - | - |
|
| Подъём раствора башенным краном в бункерах вместимостью 1 м3 с разгрузкой в 4 точках на высоту до 12 м | 18 | м3 | 66 | Е1-7, п. 20, а, б | 0,42 | 0,21 | 0-26,9 | 0-19,1 | 27,7 | 13,9 | 17-75 | 12-61 | 13,9 | 12-61 |
|
| Выгрузка с автомашины башенным краном подмостей | 17 | 100 т | 0,17 | Е1-7, п. 28 а, б | 13 | 6,4 | 8-32 | 5-82 | 2,21 | 1,09 | 1-41 | 0-99 | 1,09 | 0-99 |
|
| Выгрузка щитов для устройства защитных козырьков при весе поднимаемого груза до 1 т | 17 | 100 т | 0,04 | Е1-7 | 13 | 6,4 | 8-32 | 5-82 | 0,52 | 0,25 | 0-33 | 0-23 | 0,25 | 0-33 |
|
| Устройство и разборка защитных козырьков с навеской металлических кронштейнов | - | 100 м козырька | 1,38 | Е6-52, п. 20, 21 | 22,2 | - | 14-87 | - | 30,6 | - | 20-52 | - | - | - | |
| 89,76 |
| 80-65 |
| 80-75 | |||||||||||
| Итого: |
|
|
|
|
|
|
|
| 1243,71 |
| 859-68 |
| 89,74 |
|
|
Таблица 4
Потребностьв инструменте, инвентаря и приспособлениях приведена в табл. 5.
Таблица 5
| Марка, техническая характеристика, ГОСТ, № чертежа | Количество по вариантам | Назначение | ||
| I | II | |||
| Строп четырёхветвевой | 4СК-5,0 4000 ГОСТ 25573-82* | 1 |
| Подъём элементов |
| Установка для перемешивания и выдачи раствора | УБ-342.00.00.000 | 1 |
| Кирпичная кладка стен |
| Бункер для раствора | Р. ч. 140-00 ПТИОМЭС вместимость 1,0 м3 | 1 |
| Подача раствора для кирпичной кладки |
| Ящик для раствора | Р. ч. 4241.42.00 ЦНИИОМТП вместимость 0,25 м3 | 4 |
| Приём раствора из бункера |
| Установка для подачи раствора | СО-126 |
| 1 | Приём раствора |
| Шарнирно-пакетные подмости | Р.ч. 507.00 треста Ленинградоргстрой разм. 5500´2500´1100 | 12 |
| Кирпичная кладка стен |
| Захват Б-8 | Б-8 р.ч. 605.00.000 ЦНИИОМТП грузоподъемность 1,5 т | 2 |
| Подача кирпича |
| Подмости | Р.ч. 372.00.00.000 ПТИОМЭС | 4 |
| Кладка пилонов |
| Поддон с металлическими крючьями | ГОСТ 18343-80 | 8 |
| Складирование кирпича |
| Кельма | ГОСТ 9533-81 | 8 |
| Разравнивание раствора |
| Молоток-кирочка | ГОСТ 11042 -83 | 10 |
| Сколка и теска кирпичей |
| Отвес строительный | ОТ-400 ГОСТ 7948-80 | 8 |
| Проверка вертикальности кирпичной кладки стен |
| Уровень строительный | УС 1-300 ГОСТ 9416-83 | 4 |
| Проверка горизонтальности кирпичной кладки |
| Рейка-порядовка | Р.ч. 3293.09.000 | 4 |
| Проверка прямолинейности рядов кладки |
| Правило | ГОСТ 25782 -83* | 4 |
| Проверка правильности кирпичной кладки |
| Рулетка | ЗПК 2-30-АНТ/1 ГОСТ 7502 -80* | 4 |
| Разметка осей здания |
| Лопата растворная | ЛР ГОСТ 3620-76 | 4 |
| Расстилка раствора |
| Линейка измерительная | ГОСТ 427-75 | 4 |
| Разметка проёмов, толщины стен кирпичной кладки |
| Лом монтажный | ЛМ-24 ГОСТ 1405-83 | 2 |
| Рихтовка элементов |
| Шнур причальный | ГОСТ 18408-73* | 2 |
| Обеспечение горизонтальности рядов кладки |
| Скобы причальные | Р.ч. 240.241.00 ПТИОМЭС | 8 |
| Зачаливание шнура при кладке стен |
| Угольник для каменных работ | Р.ч. 362.00.000 ПТИОМЭС | 2 |
| Проверка углов при закладке внутренних стен |
| Ножовка по дереву | ГОСТ 26215-84 | 8 |
| Плотничные работы |
| Каска строительная | ГОСТ 12.4.087-84 | 15 |
| Безопасность работ |
| Пояс монтажный | ГОСТ 12.4.089-80 | 15 |
| То же |
Потребность в материалах и полуфабрикатахдля выполнения работ по кирпичной кладке типового этажа приводится в табл. 6
Таблица 6
| Наименование материала, полуфабриката, конструкции (марка, ГОСТ) | Вариант (фасет-код) | Исходные данные | Потребное количество | ||
| Единица измерения по нормам (чертежам) | Объём работ в нормативных единицах | Принятая норма расхода материалов на единицу измерения | |||
| Кирпич по ГОСТ 379-79 | 07-4 | м3 | 265 | 0,392 тыс. шт. | 104 |
| Раствор цементный Перемычки: | 12-4 | м3 | 265 | 0,245 м3 | 66 |
| Б-12 |
| шт. |
|
| 48 |
| Б-16 |
| шт. |
|
| 108 |
| Б-16а |
| шт. |
|
| 4 |
| Б-24 |
| шт. |
|
| 34 |
| БУ-14 |
| шт. |
|
| 14 |
| БУ-18 |
| шт. |
|
| 20 |
| БУ-26а |
| шт. |
|
| 10 |
| БУ-20-1 |
| шт. |
|
| 4 |
| БУ-28-1 |
| шт. |
|
| 6 |
| БУ-28-2 |
| шт. |
|
| 20 |
| Штыри для козырьков |
| шт. |
|
| 65 |
| Защитные козырьки |
| м |
|
| 138 |
Работыпо кирпичной кладке наружных стен выполняют с соблюдением СНиП III-4-80 «Техникабезопасности в строительстве». Необходимо пользоваться инструкциями по эксплуатацииприменяемых машин и оборудования.
Уровенькладки после каждого перемещения подмостей должен быть не менее чем на 0,7 мвыше уровня рабочего настила или перекрытия.
Недопускается кладка наружных стен толщиной до 0,75 м в положении стоя на стене.
Прикладке стен высотой более 7 м необходимо применять защитные козырьки попериметру здания, удовлетворяющие следующим требованиям:
шириназащитных козырьков должна быть не менее 1,5 м, и они должны быть установлены с уклономк стене так, чтобы угол, образуемый между нижней частью стены здания иповерхностью козырька, был 110°, а зазор между стеной здания и настиломкозырька не превышал 50 мм;
первыйряд защитных козырьков должен иметь сплошной настил на высоте не более 6 м отземли и сохраняться до полного окончания кладки стен, а второй ряд,изготовленный сплошным или из сетчатых материалов с ячейкой не более 50´50мм, должен устанавливаться на высоте 6 - 7 м над первым рядом, а затем по ходукладки переставляться через каждые 6 - 7 м.
Рабочие,занятые на установке, очистке или снятии защитных козырьков, должны работать спредохранительными поясами. Ходить по козырькам, использовать их в качествеподмостей, а также складывать на них материалы не допускается.
Нормативные затраты труда рабочих, чел.-ч 1251,69
Нормативные затраты машинного времени, маш.-ч 92,41
Заработная плата рабочих, р.-к. 864-93
Заработная плата механизаторов, р.-к. 83-12
Продолжительность выполнения работ, смена 12,2
Выработка на одного рабочего в смену, м3 1,73
ФАСЕТ 01
Кладка стен из кирпича
| Наименование фактора | Обоснование | Код | Значение фактора |
| Кладка из обыкновенного кирпича | ЕНиР, § Е3-3 | 1 | По калькуляции |
| Кладка из модульного кирпича | ЕНиР, § Е3-3 ТЧ-2 | 2 | Н. вр. и расц. умножать на 0,9 |
| Кладка из облегчённого кирпича | ЕНиР, § Е3-3 | 3 | Н. вр. и расц. умножать на 0,9 |
ФАСЕТ02
Применение кирпича половняка при кладке стениз кирпича
| Наименование фактора | Обоснование | Код | Значение фактора |
| С использованием половняка до 20 % | ЕНиР, § Е3-3 | 1 | По калькуляции |
| С использованием половняка до 30 % | ЕНиР, § Е3-3 ТЧ-4 | 2 | Н. вр. и расц. умножать на 1,05 |
| С использованием половняка свыше 30 % | ЕНиР, § Е3-3 ТЧ-5 | 3 | Н. вр. и расц. умножать на 1,1 |
ФАСЕТ 03
Кладочные растворы
| Наименование фактора | Обоснование | Код | Значение фактора |
| Цементный раствор | ЕНиР, § Е3-3 | 1 | По калькуляции |
| Известковый или известково-цементный | ЕНиР, § Е3-3 ТЧ-6 | 2 | Н. вр. и расц. умножать на 0,87 |
ФАСЕТ04
Высота от уровня земли
| Наименований фактора | Обоснование | Код | Значение фактора |
| Высота до: |
|
|
|
| 15 м | ЕНиР, § Е3-3, т.ч. п. 17 | 1 | По калькуляции |
| 16 м | То же | 2 | Н. вр. и расц. умножать на 1,005 |
| 17 м | " | 3 | Н. вр. и расц. умножать на 1,01 |
| 18 м | " | 4 | Н. вр. и расц. умножать на 1,015 |
| 19 м | " | 5 | Н. вр. и расц. умножать на 1,02 |
| 20 м | " | 6 | Н. вр. и расц. умножать на 1,025 |
| 21 м | " | 7 | Н. вр. и расц. умножать на 1,03 |
| 22 м | " | 8 | Н. вр. и расц. умножать на 1,035 |
| 23 м | " | 9 | Н. вр. и расц. умножать на 1,04 |
ФАСЕТ05
Высота от уровня земли
| Наименование фактора | Обоснование | Код | Значение фактора |
| Высота до: 15 м | ЕНиР, § Е3-3, т.ч. п. 17 | 1 | По калькуляции |
| 24 м | То же | 2 | Н. вр. и расц. умножать на 1,045 |
| 25 м | " | 3 | Н. вр. и расц. умножать на 1,05 |
| 26 м | " | 4 | Н. вр. и расц. умножать на 1,055 |
| 27 м | " | 5 | Н. вр. и расц. умножать на 1,06 |
ФАСЕТ06
Толщина стен в кирпичах
| Наименование фактора | Обоснование | Код | Значения фактора |
| Толщина стен в 1 кирпич | ЕНиР, § Е3-3, т. 4, п. 1а | 1 | Н. вр. и расц. умножать на 1,63 |
| То же, в 1,5 кирпича | ЕНиР, § Е3-3, т. 4, п. 2а | 2 | Н. вр. и расц. умножать на 1,37 |
| То же, в 2 кирпича | ЕНиР, § Е3-3, т. 4, п. 3а | 3 | Н. вр. и расц. умножать на 1,08 |
| То же, в 2,5 кирпича | ЕНиР, § Е3-3, т. 4, п. 4а | 4 | По калькуляции |
| То же, в 3 кирпича | ЕНиР, § Е3-3, т. 4, п. 5а | 5 | Н. вр. и расц. умножать на 0,87 |
| То же, в 3,5 кирпича | ЕНиР, § Е3-3, т. 4, п. 6а | 6 | Н. вр. и расц. умножать на 0,82 |
ФАСЕТ07
Расход одинарного полнотелого кирпича на1 м3 кладки, тыс. шт.
| Наименование фактора | Обоснование | Код | Значение фактора | |
| Толщина стен в 1 кирпич | Общие производственные нормы расхода… Сб. 04, табл. 012 | 1 | 0,400 | |
| То же, в 1,5 кирпича | То же | 2 | 0,395 | |
| То же, в 2 кирпича | " | 3 | 0,394 | |
| То же, в 2,5 кирпича | " | 4 |
| |
| То же, в 3 кирпича | " | 5 | 0,390 |
ФАСЕТ08
Расход одинарного пустотелого кирпича на1 м3 кладки, тыс. шт.
| Наименование фактора | Обоснование | Код | Значение фактора | |
| Толщина стен в 1 кирпич | Общие производственные нормы расхода… Сб. 04, табл. 013 | 1 | 0,400 | |
| То же, в 1,5 кирпича | То же | 2 | 0,395 | |
| То же, в 2 кирпича | " | 3 | 0,394 | |
| То же, в 2,5 кирпича | " | 4 |
| |
| То же, в 3 кирпича | " | 5 | 0,390 |
ФАСЕТ09
Расход модульного кирпича на 1 м3кладки, тыс. шт.
| Наименование фактора | Обоснование | Код | Значение фактора | |
| Толщина стен в 1 кирпич | Общие производственные нормы расхода… Сб. 04, табл. 014 | 1 | 0,300 | |
| То же, в 1,5 кирпича | То же | 2 | 0,296 | |
| То же, в 2 кирпича | " | 3 | 0,294 | |
| То же, в 2,5 кирпича | " | 4 |
| |
| То же, в 3 кирпича | " | 5 | 0,290 |
ФАСЕТ10
Расход 8-дырчатого кирпича по ГОСТ7484-69 на 1 м3 кладки, тыс. шт.
| Наименование фактора | Обоснование | Код | Значение фактора | |
| Толщина стен в 1,5 кирпича | Общие производственные нормы расхода… Сб. 04, табл. 014.01 | 1 | 0,395 | |
| То же, в 2 кирпича | То же | 2 | 0,394 | |
| То же, в 2,5 кирпича | " | 3 |
|
ФАСЕТ11
Расход 16-щелевого кирпича по ГОСТ7484-69 на 1 м3 кладки, тыс. шт.
| Наименование фактора | Обоснование | Код | Значение фактора | |
| Толщина стен в 1,5 кирпича | Общие производственные нормы расхода… Сб. 04, таб. 014.02 | 1 | 0,395 | |
| То же, в 2 кирпича | То же | 2 | 0,394 | |
| То же, в 2,5 кирпича | " | 3 |
|
ФАСЕТ12
Расход раствора на 1 м3 кладкииз одинарного полнотелого кирпича, м3
| Наименование фактора | Обоснование | Код | Значение фактора | |
| Толщина стен в 1 кирпич | Общие производственные нормы расхода … Сб. 04, табл. 012 | 1 | 0,221 | |
| То же, в 1,5 кирпича | То же | 2 | 0,234 | |
| То же, в 2 кирпича | " | 3 | 0,240 | |
| То же, в 2,5 кирпича | " | 4 |
| |
| То же, в 3 кирпича | " | 5 | 0,253 |
ФАСЕТ13
Расход раствора на 1 м3 кладкииз одинарного пустотелого кирпича, м3
| Наименование фактора | Обоснование | Код | Значение фактора | |
| Толщина стен в 1 кирпич | Общие производственные нормы расхода… Сб. 04, табл. 013 | 1 | 0,249 | |
| То же, в 1,5 кирпича | То же | 2 | 0,264 | |
| То же, в 2 кирпича | " | 3 | 0,271 | |
| То же, в 2,5 кирпича | " | 4 |
| |
| То же, в 3 кирпича | " | 5 | 0,281 |
ФАСЕТ14
Расход раствора на 1 м3 кладкииз модульного кирпича, м3
| Наименование фактора | Обоснование | Код | Значения фактора | |
| Толщина стен в 1 кирпич | Общие производственные нормы расхода… Сб. 04, табл. 014 | 1 | 0,205 | |
| То же, в 1,5 кирпича | То же | 2 | 0,216 | |
| То же, в 2 кирпича | " | 3 | 0,222 | |
| То же, в 2,5 кирпича | " | 4 |
| |
| То же, в 3 кирпича | " | 5 | 0,232 |
ФАСЕТ15
Расход раствора на 1 м3 кладкииз 8-дырчатого кирпича, м3
| Наименование фактора | Обоснование | Код | Значение фактора | |
| Толщина стен в 1,5 кирпича | Общие производственные нормы расхода… Сб. 04, табл. 014.01 | 1 | 0,243 | |
| То же, в 2 кирпича | То же | 2 | 0,249 | |
| То же, в 2,5 кирпича | " | 3 |
|
ФАСЕТ16
Расход раствора на 1 м3 кладкииз 16-щелевого кирпича, м3
| Наименование фактора | Обоснование | Код | Значения фактора | |
| Толщина стен в 1,5 кирпича | Общие производственные нормы расхода... Сб. 04, табл. 014.02 | 1 | 0,311 | |
| То же, в 2 кирпича | То же | 2 | 0,323 | |
| То же, в 2,5 кирпича | " | 3 |
|
ФАСЕТ17
Стоимость 1 маш.-ч работы монтажногокрана, руб.
| Наименование фактора | Обоснование | Код | Значение фактора | |
| Кран башенный грузоподъёмностью 5 т | СНиП IV-3-82 Приложение. Сб. сметных цен... | 1 |
| |
| То же, 5,5 - 8 т | То же | 2 | 4,59 | |
| Кран гусеничный грузоподъёмностью 16 т | " | 3 | 5,64 |
ФАСЕТ18
Стоимость 1 маш.-ч работы монтажныхмеханизмов и приспособлений, руб.
| Наименование фактора | Обоснование | Код | Значение фактора | |
| Установка для подачи раствора | СНиП IV-3-82 Приложение. Сб. сметных цен... | 1 | 1,18 | |
| Бункер для подачи раствора | То же | 2 |
|
Примечание. Рамкой обведены в таблицахзначения факторов, на которые рассчитаны показатели в данной технологическойкарте.
СОДЕРЖАНИЕ
