ОСТ 4.000.028-84 «Электромонтаж комплексов электросвязи. Проектная документация на электромонтажные работы. Содержание и правила выполнения документов»

Стандарт устанавливает требования к содержанию и правилам выполнения проектных документов на монтаж комплексов электросвязи для зданий и сооружений в соответствии и в развитие:
- стандартов системы проектной документации для строительства (СПДС);
- стандартов системы конструкторской документации (ЕСКД).

Обозначение: ОСТ 4.000.028-84
Название рус.: Электромонтаж комплексов электросвязи. Проектная документация на электромонтажные работы. Содержание и правила выполнения документов
Статус: действующий
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1985
Утвержден: ВНИИ (10.04.1984)
Опубликован: ВНИИ № 1984



ОТРАСЛЕВОЙ СТАНДАРТ



ЭЛЕКТРОМОНТАЖ КОМПЛЕКСОВ ЭЛЕКТРОСВЯЗИ, ПРОЕКТНАЯ ДОКУМЕНТЯЦИЯ
НАЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ

Содержание и правилавыполнения документов

ОСТ 4.000.028-84

Содержание

1. СВОДНАЯ ВЕДОМОСТЬ ОСНОВНЫХ КОМПЛЕКТОВ

2. ВЕДОМОСТЬ ОСНОВНОГО КОМПЛЕКТА

3. ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

4. ОБЩИЕ ДАННЫЕ

5. СХЕМА ЭЛЕКТРИЧЕСКАЯ РАСПОЛОЖЕНИЯ СООРУЖЕНИЙ И СИСТЕМ

6. ПЛАНЫ РАСПОЛОЖЕНИЯ

6.1. Общие положения

6.2. Планы расположения оборудования

6.3. Планы расположения кабельных трасс

6.4. Планы расположения оборудования и кабельных трасс

7. СХЕМА ЭЛЕКТРИЧЕСКАЯ ОБЩАЯ

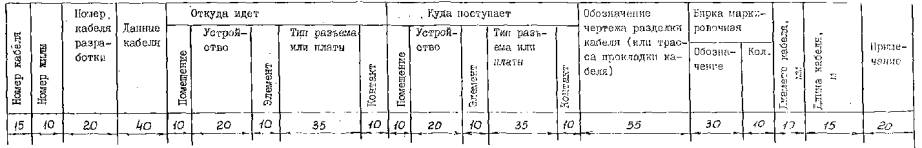

8. ТАБЛИЦА СОЕДИНЕНИЙ

9. ТЕХНОЛОГИЧЕСКОЕ (СТРОИТЕЛЬНОЕ) ЗАДАНИЕ

9.1. Построение, изложение и оформление технологического (строительного) задания

9.2. Пояснительная записка

9.3. Схема электрическая функциональная

9.4. Чертежи технологического (строительного) задания

10. ЧЕРТЕЖ ОЩЕГО ВИДА НЕТИПОВОГО ОБОРУДОВАНИЯ И НЕТИПОВЫХ МЕТАЛЛОКОНСТРУКЦИЙ

11. ЧЕРТЕЖИ УСТАНОВКИ

11.1. Общие положения

11.2. Спецификация

11.3. Чертежи установки оборудования

11.4. Чертежи установки (прокладки) кабелей

11.5. Чертежи установки металлоконструкций

11.6. Чертежи установки оборудования и прокладки кабелей

ОТРАСЛЕВОЙСТАНДАРТ

ЭЛЕКТРОМОНТАЖ КОМПЛЕКСОВ ЭЛЕКТРОСВЯЗИ ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ НА ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ Содержание и правила выполнения документов

ОСТ 4.000.028-84

Введен впервые

Директивным письмом организации от 10апреля 1984 г. № 17-42/270/1356 срок введения установлен с 1 января 1985 г.

Стандартустанавливает требования к содержанию и правилам выполнения проектныхдокументов на монтаж комплексов электросвязи для зданий и сооружений всоответствии и в развитие:

стандартовсистемы проектной документации для строительства (СПДС);

стандартов системы конструкторской документации(ЕСКД).

Примеры выполнения проектных документов приведены врекомендуемом приложении к ОСТ 4.000.028-84.

Стандарт обязателен для проектных предприятий иорганизаций Министерства.

1. СВОДНАЯВЕДОМОСТЬ ОСНОВНЫХ КОМПЛЕКТОВ

1.1. Сводная ведомость основных комплектов содержитперечень "Ведомостей основных комплектов".

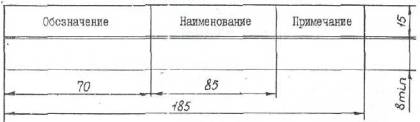

1.2.Сводную ведомость основных комплектов (пример I приложения) составляют по форме, приведенной в табл.1.

Вграфах ведомости указывают:

вграфе "Обозначение" - обозначение ведомости основного комплекта;

вграфе "Наименование" - наименование ведомости основного комплекта;

в графе"Примечание" - номер альбома и другиедополнительные сведения по комплектации документов.

Порядокзаписи документов в сводной ведомости осуществляют в порядке возрастанияобозначения документов.

Прикомплектования альбома из одного проектного документа в сводной ведомостизаписывают обозначение и наименование данного документа.

Своднуюведомость основных комплектов разрабатывают на всех стадиях и помещают в первыйосновной комплект, альбом I.

Допускается сводную ведомость основных комплектоввыпускать отдельным альбомом.

Таблица 1

2.ВЕДОМОСТЬ ОСНОВНОГО КОМПЛЕКТА

2.1. Ведомость основного комплекта содержит перечень документов,входящих в основной комплект.

2.2.Ведомость основного комплекта (примеры 2 и 3 приложения) составляют по формам 4и 4а ГОСТ 2.106-68.

Вграфах ведомости указывают:

вграфе "Формат" - формат документа, обозначение которого записывают вграфе "Обозначение". Если документ выполнен на нескольких листахразных форматов, то в графе проставляют "Звездочку", а в графе"Примечание" перечисляют все форматы в порядке их возрастания; передперечислением форматов проставляют "Звездочку", например: *) А4,А2, А1;

вграфе "Обозначение" - обозначение записываемого документа;

вграфе "Наименование" - наименование документа в соответствии с егонаименованием, приведенным в основной надписи; если наименование документасовпадает с наименованием ведомости основного комплекта, то в графе"Наименование" записывают только вид документа;

вграфе "Примечание" - дополнительные сведения;

вграфе "Первичная применяемость" - записывают обозначение"сводной ведомости основных комплектов, в которую входит ВК.

Форматыповторно примененной (заимственной) документации выделяют подчеркиванием,например; А1, А2 и т.п.

2.3. Записьдокументов в ведомость основного комплекта производят в порядке комплектациидокументов в альбом.

Кведомости основного комплекта составляют титульный лист по требованиям ГОСТ2.105-79. На титульном листе под обозначением документа указывают стадиюпроектирования.

При комплектовании альбома из одного проектного документа титульныйлист оформляют первым листом этого документа.

3.ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

3.1.Пояснительная записка должна содержать пояснения по принятым проектным решениями комплектности проектной документации.

3.2.Пояснительную записку оформляют на листах формата А4 по формам 5 и 5А ГОСТ 2.106-68.

3.3.Пояснительная записка (пример 4 приложения) должна содержать разделы:

введение;

пояснениепринятых проектных решений и технико-экономические показатели;

специальныетребования;

организацияи производство строительно-монтажных работ;

требованиябезопасности.

Допускаетсяобъединять или исключать, а также вводить новые разделы.

Напервом листе пояснительной записки в прямоугольной рамке помещают записьглавного инженера проекта, удостоверенную его подписью: "Проект разработанв соответствии с действующими нормами и правилами и обеспечиваетбезопасную эксплуатацию установленных систем при соблюдении предусмотренныхпроектом мероприятий".

3.4.В разделе "Введение" указывают:

наименованиядокументов, на основании которых выполнен проект;

исходныеданные для разработки проектной документации;

сведенияо составе комплекса;

необходимыепояснения по комплектности проектной документации.

3.5.В разделе "Пояснения принятых проектных решений и технико-экономическиепоказатели" указывают:

краткиепояснения принятых проектных решений;

сведенияо применении типовых и повторно применяемых чертежей и документов;

требованияк помещениям, к установке оборудования, к металлоконструкциям и раскладкекабелей;

требованияк заземлению и электропитанию;

сведенияо выполненных, расчетах;

мероприятияпо антикоррозионной защите конструкций и кабелей и другие мероприятия;

технико-экономическиепоказатели.

3.6.В разделе "Организация и производство строительно-монтажных работ"приводят:

рекомендациипо подготовке производства монтажных работ, предусмотренных: проектнойдокументацией, с максимальным использованием индустриальных методов монтажа(способы изготовления металлоконструкций, способы раскладки и разделки кабелей,монтажа муфт и т.п.).

3.7.В разделе "Требования безопасности" приводят:

переченьвидов опасности, которые могут возникнуть при ведении монтажных работ,предусмотренных проектной документацией;

перечень требований по предупреждению указанных опасностейсо ссылками на нормативно-технические документы.

4. ОБЩИЕДАННЫЕ

4.1.В состав общих данных (пример 5 приложения) включают: ведомость ссылочных иприлагаемых документов;

условныеобозначения; общие указания.

4.2.На первом листе общих данных в прямоугольной рамке помещают запись главногоинженера проекта, удостоверенную его подписью: "Проект разработан всоответствии с действующими нормами и правилами и обеспечивает безопаснуюэксплуатацию установленных систем при соблюдении предусмотренных проектоммероприятий".

Прямоугольнуюрамку располагают на расстоянии 40 мм от основной надписи и 10 мм от боковыхсторон формата.

4.3.Ведомость ссылочных и прилагаемых документов выполняют по форме, приведенной в табл.1.

Записьдокументов в ведомость ссылочных и прилагаемых документов производят поразделам:

ссылочныедокументы;

прилагаемыедокументы.

Наименованиеразделов записывают в виде заголовка в графе "Наименование" иподчеркивают.

Вразделе "Ссылочные документы" документы группируют по категориям:

государственныестандарты;

отраслевыестандарты;

республиканскиестандарты;

стандарты(документы) других министерств и ведомств;

чертежитиповых конструкций и изделий;

стандартыпредприятия.

В пределахкаждой категории стандартов запись производится в порядке возрастания обозначений стандартов.

Вразделе "Прилагаемые документы" документы группируют по видам:

повторноприменяемые чертежи конструкций и изделий;

чертежииндивидуальных конструкций и изделий, примененные и разработанные для данногообъекта, скомплектованные в альбомы;

другиедокументы.

4.4.В графах ведомости ссылочных и прилагаемых документов указывают:

вграфе "Обозначение" - обозначение документа;

вграфе "Наименование" - наименование документа в полном соответствии снаименованием, указанным на титульном листе или в основной надписи;

вграфе "Примечание" - дополнительные сведения.

4.5.В общих данных приводят принятые в чертежах основного комплекта условныеобозначения, не установленные государственными стандартами и не указанные надругих документах основного комплекта чертежей.

Допускаетсяусловные обозначения разрабатывать самостоятельным документом.

4.6.В общих указаниях приводят:

исходныеданные для разработки рабочих чертежей;

мероприятияпо антикоррозионной защите конструкций и оборудования (при отсутствиисоответствующего основного комплекта рабочих чертежей или необходимых данных начертежах);

номераавторских свидетельств и заявок на используемые в проекте изобретения;

основныепринципы организации связи и сигнализации на объекте (при необходимости);

требованияк комплексам (обеспечение взрывобезопасности, кислотостойкости и т.п.);

требованияк монтажу;

специальныетребования.

В общих указаниях не допускается повторять технические требования,помещенные на документах основного комплекта рабочих чертежей.

5. СХЕМАЭЛЕКТРИЧЕСКАЯ РАСПОЛОЖЕНИЯ СООРУЖЕНИЙ И СИСТЕМ

5.1.Электрическая схема расположения сооружений и систем определяет расположениесооружений, систем и связи между ними.

Схемапредназначена для разработкичертежей установки оборудования, кабелей и металлоконструкций.

5.2.Электрическую схему расположения сооружений и систем разрабатывают потребованиям ГОСТ 2.701-76и ГОСТ2.702-75.

5.3.Исходными данными для разработки схемы электрической расположения сооружений исистем являются:

генеральныйплан объекта или часть его;

планрасположения оборудования и кабельных трасс;

исходныеданные разработчиков систем (схемы, штатные кабели и т.п.).

5.4.На электрической схеме расположения сооружений и систем (пример 6 приложения)показывают:

расположениена объекте сооружений, систем и устройств для прокладки кабелей (подпольныхканалов и т.п.);

шифробъекта, номера помещений;

наименования(или номера позиции) сооружений и систем;

расстояниямежду сооружениями;

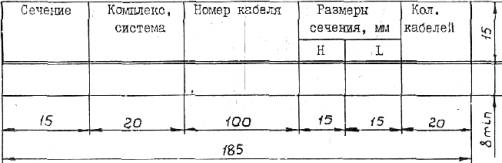

сеченияили таблицу сечений;

виды,показывающие расположение кабельных трасс, систем и металлоконструкций.

5.5. Всесистемы записывают в перечень в виде таблицы, оформляемой по п.3.29 ГОСТ 2.702-75.

6. ПЛАНЫРАСПОЛОЖЕНИЯ

6.1. Общие положения

6.1.1.В комплект проектных документов на монтаж комплексов электросвязи для зданий исооружений входят:

планырасположения оборудования;

планырасположения кабельных трасс;

планырасположения оборудования и кабельных трасс.

6.1.2.Оборудованию, мебели и инвентарю, изображаемым на планах расположения,соответственно присваивают цифровые позиционные обозначения в соответствии сперечнем оборудования.

Номерапозиций наносят на чертеже, как правило, один раз.

Допускаетсяуказывать шифр или наименование оборудования в его изображении, над ним илисправа.

6.1.3.Исходными данными для разработки планов расположения являются:

рекомендованныйплан расположения оборудования;

архитектурно-строительныечертежи;

чертежисистем вентиляции, санитарно-технических систем и т.п.

6.1.4. На планах расположения показывают:

оборудование(проектируемое, существующее и устанавливаемое не по данному проекту) суказанием расстояний от оборудования до строительных конструкции сооружения,расстояний между составными частями оборудования;

размерыэксплуатационных проходов;

высотуустановки оборудования на стене;

лицевуюсторону устанавливаемого оборудования;

местоустановки мебели и инвентаря;

местооператора;

отметкичистых полов, этажей и других площадок;

сечения,виды, развертки при многоярусном размещении оборудования;

направлениеи положение выдвигающихся частей оборудования;

положениеокон, дверей, люков в помещении и направление их открывания;

наименованиеили обозначение документов, на основании которых разработан план.

6.2. Планы расположения оборудования

6.2.1.На планах расположения оборудования (пример 7 приложения) указывают элементы,перечисленные в п.6.1.4.

Допускаетсяразрабатывать совмещенный чертеж плана расположения оборудования и чертежаустановки оборудования. В этом случае наименование и шифр принимают по чертежуустановки.

6.2.2.К планам расположения оборудования разрабатывают перечень оборудования,который располагают на первом листе плана, на последующих листах планаили выпускают отдельным документом на листах формата А4 с шифром Д1, Д2 и т.п.

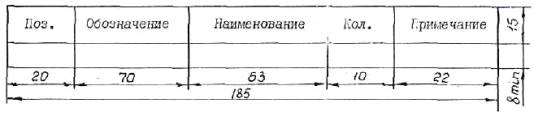

6.2.3. Переченьоборудования (примеры 8 и 9 приложения) выполняют по форме, приведенной втабл.2.

Таблица2

В графах перечня указывают:

вграфе "Поз." - принятые позиции оборудования;

вграфе "Обозначение" - обозначение основных конструкторских документовна оборудование;

вграфе "Наименование" - наименование и обозначение оборудования всоответствии с документами на их поставку с обозначением этихдокументов.

Вграфе "Примечание" при необходимости указывают номер помещений илигабаритные размеры оборудования в последовательности: высота H, ширина B, длина L.

6.2.4.Запись оборудования в перечень производят в соответствии с его функциональнымназначением, по системам.

Впределах каждой системы оборудование записывают в перечень в алфавитномпорядке.

6.3. Планы расположения кабельных трасс

6.3.1.На планах расположения кабельных трасс (пример 10 приложения), кроме элементов,перечисленных в п.6.1.4., указывают:

обозначениекабелей, проводов и их марки;

способпрокладки кабелей и проводов (по стене, в полу, на металлоконструкциях и т.п.);

привязочныеразмеры.

6.4. Планы расположения оборудования и кабельных трасс

6.4.1. Планрасположения оборудования и кабельных трасс (пример II приложения) являетсясовмещенным документом и выполняется по требованиям данного раздела.

7. СХЕМАЭЛЕКТРИЧЕСКАЯ ОБЩАЯ

7.1.Схема электрическая общая устанавливает электрические соединения междуразличными устройствами комплекса и предназначена для разработки:

планарасположения оборудования и кабельных трасс;

чертежейустановки оборудования и прокладки кабелей;

таблицсоединений.

7.2.Исходными данными для разработки схемы электрической общей являются:

документына поставку оборудования, кабелей, разъемов и оконечных устройств;

схемыэлектрические общие для разработчиков систем;

таблицысоединений;

чертежиштатных кабелей.

7.3.На схеме электрической общей (пример 12 приложения) указывают:

наименованиеи тип оборудования с обозначением разъемов, сальников, муфт и оконечныхустройств;

заземлениеоборудования;

наименованияили номера помещений и сооружений;

номеракабелей по таблице соединений;

требованияк подключению кабелей на объекте.

7.4.Общие требования и правила выполнения электрических схем должны соответствоватьтребованиям ГОСТ 2.701-76и ГОСТ2.702-75.

Условныеграфические обозначения установочных изделий (разъемы, платы, клеммы ит.п.), кабелей, проводов и жгутов на схемах изображают в соответствии с ГОСТ2.751-73, ГОСТ 2.753-79 и ГОСТ 2.754-72.

7.5.Допускается схему электрическую общую выполнять со следующими упрощениями:

не показыватьвводные элементы, разъемы и сальники;

нумерациюкабелей указывать над линией без вычерчивания окружностей.

Принеобходимости разрабатывают схему электрическую подключения всоответствии с требованиями ГОСТ 2.702-75.

8. ТАБЛИЦАСОЕДИНЕНИЙ

8.1.На таблице соединений (пример 13; приложения) указывают:

номеркабеля;

адресподключения;

марку,диаметр, длину кабеля;

обозначениечертежа разделки кабеля (при необходимости);

биркумаркировочную.

8.2.Исходными данными для составления таблицы соединений являются:

планрасположения оборудования и кабальных трасс;

чертежиустановки оборудования и прокладки кабелей;

схемаэлектрическая общая;

схемаэлектрическая расположения сооружений и систем;

схемаэлектрическая соединений и таблица соединений разработчиков систем;

чертежиштатных кабелей;

характеристикикабелей, разъемов и т.п.;

документына поставку и изготовление оборудования и кабелей.

8.3.Таблицу соединений выполняют по форме приведенной в табл.3, на листах формата А3.

Допускается исключать и вводить дополнительные графыв таблицу, если они не дублируют сведений в основных графах.

9.ТЕХНОЛОГИЧЕСКОЕ (СТРОИТЕЛЬНОЕ) ЗАДАНИЕ

9.1. Построение, изложение и оформление технологического(строительного) задания

9.1.1.Технологическое (строительное) задание содержит данные:

поразмещению оборудования и кабельных трасс;

пораспределению нагрузок от оборудования;

поустройству заземления;

порасположению проемов, планировке помещений, устройству фальшполов, подпольныхканалов, закладных элементов для крепления оборудования и металлоконструкций ит.п.

9.1.2.Комплект документов технологического (строительного) задания состоит изпояснительной записки, схемы электрической функциональной, плана расположениязакладных частей под устанавливаемое оборудование и металлоконструкции,распределения нагрузок, плана подпольных каналов, требовании к устройствуфальшполов, шахт кабелей и т.п.

Технологическое(строительное) задание согласовывают с генеральной проектной организацией илизаказчиком.

9.2. Пояснительная записка

9.2.1.Пояснительная записка (пример 14 приложения) технологического (строительного)задания должна содержать следующие требования:

строительныеи санитарно-технические;

электротехнические;

специальные(экранирование, герметизация и т.п.);

противопожарные.

Впояснительную записку включают таблицу тепловыделений и потребляемых мощностейи выполняют по форме, приведенной в табл.4.

9.2.2.Таблица тепловыделений и потребляемых мощностей (пример 14 приложения)предназначена для расчета системы вентиляции и электроснабжения объекта.

Исходнымиданными для составления таблицы являются:

схемаэлектрическая функциональная;

переченьоборудования;

планрасположения оборудования и кабельных трасс;

схемаэлектрическая расположения сооружений и систем;

документна поставку оборудования;

исходныеданные разработчиков систем (таблицы, чертежи и т.п.).

9.2.3.В таблице тепловыделений и потребляемых мощностей указывают:

наименованиеоборудования, номер или наименование помещений;

общеетепло, выделяемое оборудованием;

данныепо индивидуальной вентиляции (тип вентиляции, расход воздуха на вентилированиеоборудования и т.п.);

наименованиеи количество потребителей электроэнергии;

видыэлектропитания потребителей электроэнергии;

родтока, величину напряжения, фазность.

9.3. Схема электрическая функциональная

9.3.1.Схема электрическая функциональная устанавливает электрическое соединение щитовпитания и технологического оборудования.

Общиетребования и правила выполнения электрических схем функциональных должнысоответствовать требованиям ГОСТ 2.701-76 и ГОСТ2.702-75.

9.3.2.Исходными данными для разработки схемы электрической функциональной являются:

схемаэлектрическая (расположения сооружений и систем;

схемаэлектрическая общая;

планрасположения оборудования и кабельных трасс;

исходныеданные разработчиков систем (месторасположение щитов, марки кабелей и т.п.).

9.3.3.На схеме электрической (пример 15 приложения) функциональной указывают:

наименование(тип) технологического оборудования и потребляемые им мощности;

наименование(тип) оборудования электропитания и заземление оборудования;

наименованиепомещений и сооружений.

9.4. Чертежи технологического (строительного) задания

9.4.1.Чертежи технологического (строительного) задания: распределение нагрузок, планподпольных каналов, месторасположение патрубков индивидуальной вентиляцииоборудования, проемы и т.п., - выпускают с шифром ТНЗ.

9.4.2.Исходными данными для разработки чертежей технологического (строительного)задания являются:

планрасположения оборудования и кабельных трасс;

переченьоборудования;

габаритныечертежи оборудования с указанием его массы;

требования ксооружениям по сейсмостойкости, герметизации, взрыво- и пожаробезопасности,защите от сверхвысокой частоты, радиоактивного заражения и т.п.;

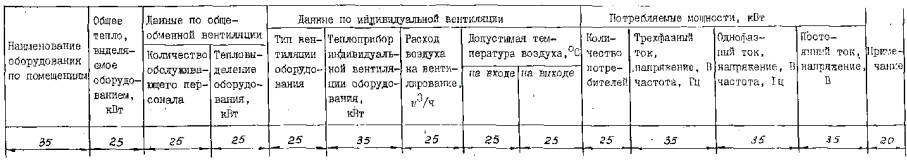

Таблица 3

Таблица 4

архитектурно-строительные чертежи;

чертежиразмещения санитарно-технических систем и вентиляции;

требованияк оборудованию по электропитанию и заземлению;

нормативныедокументы на проектирование.

9.4.3.На чертежах технологического (строительного) задания (примеры 16, 17, 18приложения) показывают:

закладныеэлементы под устанавливаемое оборудование и кабельные трассы (анкерные болты,полосы швеллеры, трубы и т.п.);

проемыпод кабельные трассы, герметизирующие устройства;

подпольныеканалы (размеры обрамлений, крышки и т.п.) и их привязочные размеры;

требованияк закладным элементам (материал, масса, прочность сейсмостойкость);

требованияпо отделке помещений;

требованияпо устройству фальшполов;

месторасположениеи массу устанавливаемого оборудования;

экранируемыепомещения;

меставвода кабелей в помещение;

способыпрокладки кабелей и установку оборудования в помещениях;

оборудование,требующее индивидуальной вентиляции;

координатныеоси, номера помещений, двери, окна и т.п.

10. ЧЕРТЕЖОЩЕГО ВИДА НЕТИПОВОГО ОБОРУДОВАНИЯ И НЕТИПОВЫХ МЕТАЛЛОКОНСТРУКЦИЙ

10.1.Чертежи общих видов нетипового оборудования и нетиповых металлоконструкцийвыполняют в соответствие с требованиями ГОСТ 2.119-73 в объеме, необходимом дляразработки конструкторской документации.

10.2.Чертежам видов нетипового оборудования и нетиповых металлоконструкцийприсваивают обозначение по классификатору, принятое для проектной документациина комплекс.

10.3.Чертеж общего вида (пример 19 приложения) должен содержать:

изображениеконструкции (виды, разрезы, сечения), текстовую часть надписи, необходимые дляпонимания устройства конструкции или оборудования;

наименованиясоставных частей конструкции (при необходимости);

размерыи другие данные.

10.4.Изображения нетиповых металлоконструкций и нетипового оборудования выполняют смаксимальными упрощениями, предусмотренными стандартами ЕСКД.

Наименованиесоставных частей на чертеже общего вида указывают на полках линий-выносок или втаблице, выполненной по ГОСТ2.119-73.

10.5. Втекстовых указаниях, помещаемых на чертеже общего вида, приводятисходные данные (технические требования к разрабатываемой конструкциии применяемым материалам, данные об условиях эксплуатации, нагрузкина конструкцию, требования к изготовлению, монтажу и окраске, особые требованияк конструкции - взрывобезопасность, кислотостостойкость и т.п.), необходимыедля разработки конструкторской документации.

11. ЧЕРТЕЖИУСТАНОВКИ

11.1. Общие положения

11.1.1.В комплект проектных документов на монтаж комплексов электросвязи длязданий и сооружений входят:

чертежиустановки оборудования;

чертежиустановки (прокладки) кабелей;

чертежиустановки металлоконструкций;

чертежиустановки оборудования и прокладки кабелей.

11.1.2.Исходными данными для разработки чертежей установки являются:

планрасположения оборудования;

планкабельной трассы;

таблицаограничений ;длин кабелей;

габаритныечертежи оборудования;

схемаэлектрическая общая;

архитектурно-строительныечертежи;

чертежисанитарно-технических систем и систем вентиляции;

требованияпо сейсмостойкости, герметизации, взрыво- и пожаробезопасности;

требованияпо защите от сверхвысокой частоты, радиоактивного заражения, биологических вредителейи агрессивной среды;

нормативно-техническиедокументы.

11.1.3. На чертежах установки указывают:

устанавливаемыеэлементы (оборудование, металлоконструкции или кабельные трассы);

строительныеконструкции, предусмотренные для установки оборудования, металлоконструкций ипрокладки кабельных трасс (проемы, отверстия, подпольные каналы и т.п.);

наименованиеили номер помещения;

координатныеоси здания или сооружения;

принеобходимости существующее и демонтируемое оборудование (металлоконструкции или кабели);

расстоянияот составных частей оборудования до строительных конструкций помещения илисооружения (установочные размеры, направления открывания дверей);

цифровыепозиционные обозначения согласно спецификации к чертежу;

виды,размеры, сечения при многоярусном размещении оборудования или размещении его настене;

способы защитыоборудования и кабелей от различных воздействий;

техническиетребования на поле чертежа.

11.1.4.Номера позиций на изображениях и разрезах располагают параллельно основнойнадписи чертежа вне контура изображения и группируют в колонку или строчку повозможности на одной линии.

Номерапозиций наносят на чертеже, как правило, один раз.

Допускаетсяповторно указывать номера позиций одинаковых элементов.

11.1.5.Допускается делать общую линию-выноску с вертикальным расположением номеровпозиций.

Длягруппы крепежных деталей, относящихся к одному и тому же месту крепления, есликрепежных деталей две или более и при этом разные элементы крепятся одинаковымикрепежными деталями, их количество проставлять в скобках после номерасоответствующей позиции и указывать только для одной единицы закрепляемогоэлемента, независимо от количества этих элементов.

Дляотдельных элементов, если графически изобразить их затруднительно, допускаетсяна чертеже эти элементы не показывать, а местонахождение их определять припомощи линии-выноски от видимого элемента и на поле чертежа, в техническихтребованиях помещать соответствующее указание, например: "Жгуты поз.8крепить скобами поз.18 с шагом 300 мм".

11.1.6.К чертежам установки разрабатывают спецификацию по требованиям данного раздела.

11.2. Спецификация

11.2.1.Спецификация определяет состав монтажных изделий и материалов по чертежамустановки.

Спецификациюсоставляют из разделов, которые располагают в следующем порядке:

сборочныеединицы;

детали;

стандартныеизделия;

прочиеизделия;

материалы.

Допускаетсяпри необходимости отдельные разделы исключать.

Наименованиекаждого раздела записывают в виде заголовка в графе "Наименование" иподчеркивают.

11.2.2. В раздел "Сборочныеединицы" и "Детали" вносят сборочные единицы и детали,непосредственно входящие в чертежи установки. Записьуказанных изделий производят в алфавитном порядке сочетания начальных знаков(букв) индексов организаций-разработчиков и далее в порядке возрастания цифр,входящих в обозначение.

11.2.3.В разделе "Стандартные изделия" записывают изделия, примененные по:

государственнымстандартам;

республиканскимстандартам;

отраслевымстандартам;

стандартампредприятий.

В пределахкаждой категории стандартов запись производят по группам изделий, объединенныхпо их функциональному назначению (например, крепежные изделия,электротехнические изделия и т.п.), в пределах каждой группы - в алфавитномпорядке наименований изделий, в пределах каждого наименования - в порядкевозрастания обозначений стандартов, а в пределах каждого обозначения стандарта- в порядке возрастания основных параметров или размеров изделия.

11.2.4.В раздел "Прочие изделия" вносят изделия, примененные не по основнымконструкторским документам (по техническим условиям), за исключениемстандартных изделий:

записьпроизводят по однородным группам, в пределах каждой группы - в алфавитномпорядке наименований изделий, а в пределах каждого наименования - в порядкевозрастания основных параметров или размеров изделия.

Враздел "Прочие изделия" вносят также изделия, примененные по чертежамобщего вида.

11.2.5.В раздел "Материалы" вносят все материалы, входящие в специфицируемыйкомплекс (систему).

Материалзаписывают по видам в следующем порядке:

металлычерные;

металлыцветные, благородные и редкие;

кабели,провода и шнуры;

прочиематериалы (бумажные, текстильные, лесоматериалы, резиновые и т.п.).

В пределахкаждого вида материалы записывают в алфавитном порядке наименований, а впределах каждого наименования - по возрастанию размеров или других техническихпараметров.

Враздел "Материалы" не записывают материалы, необходимое количествокоторых не может быть определено по размерам элементов изделия. К такимматериалам относятся, например, лаки, краски, клей, смазки, припои, электроды ит.п. Указание о применении таких материалов дают в технических требованиях наполе чертежа.

11.2.6.Спецификацию выполняют по форме, приведенной в табл.2, и размещают на первом листе чертежа или наотдельных листах формата А4 последующими листами чертежа установки.

Вграфах .спецификации указывают:

вграфе "Поз." - принятые позиции элементов и материалов;

вграфе "Обозначение" указывают:

вразделах "Сборочные единицы" и "Детали" - обозначениеосновных конструкторских документов на записываемые в эти разделы изделия;

вразделе "Стандартные изделия" - обозначение изделий, примененных поотраслевым стандартам, но не имеющих документа на поставку. Для остальныхизделий графу не заполняют.

Вразделах "Прочие изделия" и "Материалы" графу не заполнять.

Вграфе "Наименование" указывают:

вразделах "Сборочные единицы" и "Детали" - наименованиеизделий в соответствии с основной надписью на основных конструкторскихдокументах этих изделий;

в разделе"Стандартные изделия" - наименование и обозначение изделий всоответствии с документами на их поставку с указаниемобозначений этих документов;

в разделе"Прочие изделия" - наименование и обозначение изделий в соответствийс документами на их поставку с указанием обозначений этих документов;

наименованиеизделия и обозначение чертежа общего вида;

вразделе "Материалы" - обозначения материалов, установленные встандартах или технических условиях на эти материалы. Для деталей, на которыене выпущены чертежи, указывают наименование и материал, а также размеры,необходимые для изготовления.

Длязаписи ряда изделий и материалов, отличающихся размерами и другими данными ипримененных по одному и тому же документу (и записываемых в спецификацию заобозначением этого же документа), допускается общую часть наименования этихизделий или материалов с обозначением указанного документа записывать на каждомлисте спецификации один раз в виде общего наименования (заголовка). Под общимнаименованием записывают для каждого из указанных изделий и материалов толькоих параметры и размеры.

Вграфе "Кол." указывают:

длямонтажных изделий, записываемых в спецификацию, их количество по чертежуустановки;

в разделе"Материалы" - общее количество материалов с указанием единицизмерения. Допускается единицы измерения записывать в графа"Примечание" в непосредственной близости от графы "Кол.";

вграфе "Примечание" указывают дополнительные сведения для планированияи организации производства, а также другие сведения, относящиеся к записанным вспецификацию изделиям, материалам и документам, например, масса для деталей, накоторые не выпущены чертежи.

Послекаждого раздела спецификации необходимо оставлять несколько свободных строк длядополнительных записей (в зависимости от стадии разработки, объема записей ит.п.).

11.3. Чертежи установки оборудования

11.3.1.Чертеж установки оборудования определяет места установки и способыкрепления оборудования.

11.3.2.На чертежах установки оборудования (пример 20 приложения) указывают:

элементы,перечисленные в п.11.1.3;

способыкрепления оборудования и количество крепежных изделий;

лицевыепанели приборов и движущиеся части приборов, открывающиеся двери, створки ит.п.;

наименованиеи обозначение металлоконструкций, на которых установлено оборудование.

11.4. Чертежи установки (прокладки) кабелей

11.4.1.Чертеж установки (прокладки) кабелей определяет способы прокладки и креплениякабелей и направление кабельных трасс.

11.4.2,Исходными данными для разработки чертежа установки (прокладки) кабелей;являются:

данные,изложенные в п.11.1.3;

чертежиштатных кабелей;

данныепо кабелям (марки, длины штатных кабелей и т.п.);

требования,предъявляемые к прокладке кабелей (способы крепления, тип металлоконструкций ит.п.);

таблицысоединений и схемы разработчиков систем.

11.4.3.На чертеже установки (прокладки) кабелей (пример 21 приложения) указывают:

способыпрокладки и крепления кабелей и волноводов на металлоконструкциях с указаниемих типа;

количествокабелей в трассе;

способыпрокладки кабелей через стенные проемы и способы герметизации проемов;

порядокраскладки кабелей;

способыподвода кабелей к оборудованию;

буквенно-цифровоеобозначение кабелей, определяющее функциональную принадлежность провода, жгутаили кабеля к определенной системе, комплексу, помещению или функциональнойцепи, принятое или присваиваемое в соответствии с действующимиклассификаторами;

привязкикабельных трасс в плане и по высоте;

меставвода кабелей в приборы в соответствия с габаритными чертежами;

положениеи крепление кабельных муфт или кабелей, не требующих стационарной прокладки;

способызащиты кабелей от различных воздействий;

меставыхода кабельных трасс из каналов, фальшполов, фальшпотолков;

разрезы,сечения, виды с расположением кабелей в потернах, подпольных каналах, настенах, порядок размещения на металлоконструкциях.

11.4.4.При оформлении чертежей на прокладку и крепление кабелей необходимо:

кабельнуютрассу, по которой прокладывают один или несколько кабелей, изображать однойлинией;

количествокабелей и их обозначение указывать на полках линий-выносок соответствующейтрассы;

изображениеоборудования указывать тонкими сплошными линиями;

использоватьусловные обозначения чертежа установки металлоконструкций.

11.4.5.При большом количестве кабелей на трассе перпендикулярными линиями указываютсечение. При этом составляют таблицу сечений с указанием номера сечения иобозначений всех кабелей в сечении.

Таблицу сечений помещают на свободном поле чертежаили последующими отдельными листами чертежа установки (прокладки) кабелей ивыполняют по форме, приведенной в табл. 5.

Таблица5

11.5. Чертежи установки металлоконструкций

11.5.1.Чертежи установки металлоконструкций определяют способы крепления металлоконструкцийдля установки оборудования и прокладки кабелей, данные для изготовлениярам и подставок под аппаратуру.

11.5.2.Исходными данными для разработки чертежей установки металлоконструкцийявляются:

данные,изложенные в п.11.1.3;

чертежиустановки оборудования и прокладки кабеля;

чертежина закладные части в сооружении.

11.5.3. На чертежах установки металлоконструкций(пример 22 приложения) указывают:

металлоконструкциидля установки и крепления оборудования и кабельных изделий;

способыустановки и крепления металлоконструкций к закладным элементамсооружения и крепежные изделия, их наименование, тип и количество;

наименование, конструкцию, тип, обозначение иколичество герметизирующих устройств;

требования кзаземлению, покраске металлоконструкций, сварочным работам по установкеметаллоконструкций, предельным отклонениям размеров и т.п.;

наименованиеили обозначение документов, на основании которых разработанчертеж;

техническиетребования, необходимые для изготовления нетиповых металлоконструкций;

привязкиметаллоконструкций и закладных деталей к строительным конструкциям.

Допускаетсякрепежные изделия и металлоконструкции для крепления кабелей указывать вспецификации к чертежам установки металлоконструкций.

11.5.4.Допускается по согласованию с заказчиком совмещать чертеж установкиметаллоконструкций с чертежом установки оборудования.

11.5.5. Графическиеусловные обозначения способов крепления металлоконструкций, принятыена чертежах установки, приведены в табл.6.

Таблица 6

Наименование

Обозначение

Кабель на полосе, на стене

Кабель на полосе, на потолке

Кабель в трубе на стене

Кабель в трубе на потолке

Кабель на Z - образном профиле

Кабель на полке

Кабель на подвесе

Кабель на секциях и лотках

1.

Кабель на секциях под фальшполом

Кабель в желобе под фальшполом

Трасса кабеля с указанием номера сечения

Обозначение кабелей, относящихся к определенной системе

Подпольные каналы

Устанавливаемое оборудование

Существующее оборудование

Оборудование, устанавливаемое не по данному проекту

Устанавливаемое оборудование других систем

Оборудование с указанием его лицевой стороны

Номер помещения

Оборудование, требующее технологической вентиляции

Примечания: I. Начертание и толщину линийвыбирают по ГОСТ 2.303-68.

2.Наименованиеили шифр оборудования указывают в его изображении, рядом или на полкахлиний-выносок.

11.6. Чертежи установки оборудования и прокладки кабелей

11.6.1.Чертеж установки оборудования и прокладки кабелей (примеры 23 и 24 приложения)является совмещенным документом и разрабатывается по требованиям данногораздела.
