Государственноесанитарно-эпидемиологическое нормирование
Российской Федерации
4.1. МЕТОДЫ КОНТРОЛЯ.ХИМИЧЕСКИЕ ФАКТОРЫ
Фотометрическоеизмерение концентраций тетракарбамидохлората кальция дигидрата "Хает"в воздухе рабочей среды
МУК 4.1.257-96
МинздравРоссии
Москва2000
1. Методические указания поизмерению концентрации вредных веществ в воздухе рабочей зоны (выпуск 30)разработаны с целью обеспечения контроля соответствия фактических концентрацийвредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочнобезопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам иявляются обязательными при осуществлении санитарного контроля.
2. Методические указания поизмерению концентраций вредных веществ в воздухе рабочей зоны утверждены и. о.Председателя Госкомсанэпиднадзора России - заместителем Главногогосударственного санитарного врача Российской Федерации 8 июня 1996 г.
3. Введены впервые.
4. Включенные в данныйвыпуск 74 методики контроля вредных веществ в воздухе рабочей зоны разработаныи подготовлены в соответствии с требованиями ГОСТа12.1.005-88 ССБТ "Воздух рабочей зоны. Общие санитарно-гигиеническиетребования", ГОСТа12.1.016-79 ССБТ "Воздух рабочей зоны. Требования к методикамизмерения концентраций вредных веществ" и ГОСТа Р 1.5-92п. 7.3.
Методические указанияодобрены на совместном заседании группы Главного эксперта Федеральной комиссиипо санитарно-гигиеническому нормированию "Лабораторно-инструментальноедело и метрологическое обеспечение" и методбюро п/секции "Промышленно-санитарнаяхимия" Проблемной комиссии "Научные основы гигиены труда ипрофпатологии".
Ответственные исполнители: Г. А. Дьякова, C.И. Муравьева
Исполнители: Г. А. Дьякова,Н. С. Горячев. Л. Г. Макеева, Г. В. Муравьева, Е. М. Малинина, Е. В. Грыжина,Е. Н. Грицун.
УТВЕРЖДЕНО
И. о. ПредседателяГоскомсанэпиднадзора
России - заместителемГлавного
государственного санитарноговрача
Российской Федерации
Г.Г. Онищенко
8 июня 1996 г.
МУК 4.1.257-96
Дата введения: с момента утверждения
4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕФАКТОРЫ
М. м. 83

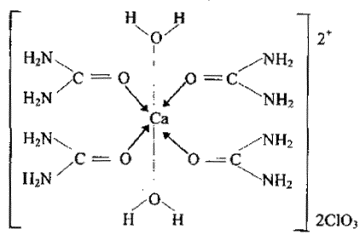

Са(СlO3)2×4СО(NH2)2×2Н2O -тетракарбамидохлорат кальция дигидрат (диакватетракарбамидохлорат кальция) -"Хает" - кристаллы белого цвета. Удельная масса - 1,88 г/см3.Не летуч, без запаха. Тпл. - 155 °С, при нагревании до 290 °С разлагается.
Хорошо растворяется в воде,не растворяется в гексане, ацетоне, частично растворяется в спирте принагревании.
В воздухе находится в видеаэрозоля.
Кожно-резорбтивным действиемне обладает. По величинам среднесмертельных доз относится к IV классуопасности.
ПДК в воздухе - 10 мг/м3.
Характеристикаметода
Методика основана на реакциивзаимодействия дефолианта "Хает" с диацетилмонооксимом в присутствиитиосемикарбазида и ионов трехвалентного железа в сильнокислой среде споследующим фотометрическом измерением окрашенного в красный цвет продуктареакции при длине волны 525 нм.
Отбор проб проводят сконцентрированием на фильтр.
Нижний предел содержаниявещества в анализируемом объеме раствора - 1 мкг.
Нижний предел измерениявещества в воздухе - 5 мг/м3 (при отборе 4 л воздуха).
Диапазон измеряемыхконцентраций в воздухе - от 5 до 50 мг/м3.
Измерению не мешает 20-ти кратныйизбыток аммиака, ионов кальция, натрия, калия, 2-х кратный избыток ионовмагния, 50-ти кратный избыток ионов хлора и нитратов, 10-ти кратный сульфатов иаммофос. Измерению мешают амиды.
Суммарная погрешность непревышает ± 20 %.
Время выполнения измерения,включая отбор проб, - 50 мин.
Приборы,аппаратура, посуда
Спектрофотометр |
|
Аспирационное устройство |
|
Колбы мерные, вместимостью 50 и 100 мл | ГОСТ 1770-74 |
Баня водяная |
|
Пробирки с пришлифованными пробками, вместимостью 10 мл | ГОСТ 10515-75 |
Пипетки, вместимостью 1, 2, 5 мл | ГОСТ 20292-74 |
Реактивы,растворы, материалы
Спирт этиловый, ректификат | ГОСТ 18300-72 |
Тиосемикарбазил, 0,5 % водный раствор (запасной р-р) | МРТУ 6-09-6401 |
Диацетилмонооксим, 2,5 % водный раствор (запасной р-р) | ТУ 6-09-2288-72 |
Серная кислота, х. ч., плотность 1,84, растворы 1:1, 0,5 н., 10 % | ГОСТ 4204-77 |
Фосфорная кислота, 85 % раствор | ГОСТ 6552-80 |
Хлорное железо, ч. | ГОСТ 4147-74 |
Фильтр "синяя лента" | ТУ 6-09-1678-77 |
Растворяют 1,5 г FeCl3×6Н2O в 30мл 85 % Н3РO4 и прибавляют 15 мл дистиллированнойводы (запасной раствор). Запасные растворы сохраняются в холодильнике при 4 °С неограниченно долго.
Рабочий раствор диацетилмонооксима № 1: в мерной колбе на 500 млсмешивают 34 мл 0,5 % запасного раствора тиосемикарбазида и 34 мл 2,5 % запасногораствора диацетилмонооксима и доливают до метки дистиллированной водой.
Рабочий раствор хлорного железа № 2: в мерную колбу на 500 мл наливают 0,5 млзапасного раствора FeCl3×6Н2O идоливают до метки 10 %-ным раствором серной кислоты. Рабочие растворысохраняются в бутылях из темного стекла, устойчивы в течение 3 месяцев.
Вместо рабочих растворов № 1и № 2 можно пользоваться набором химических реактивов для определения мочевиныпроизводства о. п. "Лахема", Брно, ЧСФР, в котором имеются таблетки,содержащие диацетилмонооксим, тиосемикарбазид и хлорное железо. Одну таблеткупри умеренном нагревании растворяют в 50 мл дистиллированной воды. Наличиенебольшого осадка не мешает определению. Раствор реактива из таблетки устойчивв течение нескольких дней.
Рабочий раствор реактива из таблетки готовят смешением 1 доли раствора реактива с1 долей раствора серной кислоты (1:1). Рабочий раствор реактива должен бытьсвежеприготовленным.
Стандартный раствор дефолианта "Хает " № 1 с концентрацией 1мг/млготовят растворением 0,1 г вещества в мерной колбе на 100 мл в воде. Растворустойчив в течение 3 месяцев.
Стандартный раствор № 2 с концентрацией 10 мкг/мл готовят соответствующимразбавлением стандартного раствора № 1 водой. Раствор устойчив в течение 1месяца.
Отбор пробывоздуха
Воздух с объемным расходом 1л/мин аспирируют через фильтр "синяя лента".
Для измерения 1/2 ПДК"Хает" следует отобрать 4 л воздуха.
Отобранные пробы хранятся втечение 5 дней.
Подготовка кизмерению
Градуировочные растворы(устойчивы в течение 15 мин) готовят согласно таблице.
Таблица
Шкалаградуировочных растворов
№ стандарта | Стандартный р-р "Хает" № 2, мл | Вода дистиллированная, мл | Содержание карбамида в градуировочном р-ре, мкг |
1 | 0,0 | 2,0 | 0 |
2 | 0,1 | 1,9 | 1 |
3 | 0,2 | 1,8 | 2 |
4 | 0,4 | 1,6 | 4 |
5 | 0,6 | 1,4 | 6 |
6 | 0,8 | 1,2 | 8 |
7 | 1,0 | 10 | 10 |
В растворы добавляют по 1 млрабочего раствора диацетилмонооксима № 2, 1 мл рабочего раствора хлорного железа№ 2 и 1 мл серной кислоты (1:1) и дистиллированную воду, как указано в таблице.
Нагревают на кипящей водянойбане в течение 10 мин. Градуировочные растворы фотометрируют при 525 нм.Измерение должно быть проведено до истечения 15 мин после охлаждения растворов
При использовании набора (н.п. "Лахема", ЧСФР) вместо 1 мл рабочего раствора диацетилмонооксима и1 мл рабочего раствора хлорного железа добавляют 2 мл рабочего растворареактива. Далее определение ведут как указано выше.
Измерение проводят в кюветахс толщиной поглощающего слоя 10 мм по отношению к раствору сравнения, несодержащему определяемого вещества.
Строят градуировочныйграфик: на ось ординат наносят величины оптических плотностей градуировочныхрастворов, на ось абсцисс - величины содержания вещества в градуировочномрастворе (мкг). Проверка градуировочного графика проводится в случаеиспользования новой партии реактивов, но не реже 1 раза в квартал.
Проведениеизмерения
Фильтр с отобранной пробойпереносят в стакан, заливают 10 мл воды, тщательно перемешивают с помощьюстеклянной палочки. Фильтр отжимают и удаляют. 0,5 мл фильтрата отбирают впробирку. Степень десорбции вещества с фильтра составляет 0,95 %.
Далее в пробирки саликвотами растворов "Хает" добавляют все растворы и проводятопределение, как при построении градуировочного графика.
Оптическую плотностьполученных анализируемых растворов проб измеряют аналогично градуировочнымрастворам по сравнению в контролем, который готовят одновременно и аналогичнопробе.
Количественное определениесодержания вещества (мкг) во взятой аликвоте проводят по предварительнопостроенному градуировочному графику.
Расчетконцентрации
Концентрацию вещества (С)в воздухе (мг/м3) вычисляют по формуле:
, где
а -содержание вещества в анализируемом объеме раствора пробы, найденное поградуировочному графику, мкг;
в -общий объем раствора пробы, мл;
б -объем раствора пробы, взятой для анализа, мл;
V -объем воздуха, отобранного для анализа и приведенного к нормальным условиям, л(см. приложение 1).
Методические указания разработаны институтом химии АН Узбекистана.
Приведение объема воздуха к стандартным условиям (температуре 20 °С и давление 760 мм рт. ст.)
Приведение объема воздуха кстандартным условиям проводят по формуле:
, где
Vt - объем воздуха, отобранногодля анализа, л;
Р -барометрическое давление, мм рт. ст. (760 мм рт. ст. = 101,33 кПа);
t° - температура воздуха в месте отбора пробы, °С.
Для удобства расчета Vст следует пользоваться таблицей коэффициентов (приложение 2). Для приведенияобъема воздуха к температуре 20 °С и давлению 760 мм рт. ст. (101,33 кПа) надоумножить Vt насоответствующий коэффициент.
Коэффициент К для приведения объема воздуха к стандартнымусловиям
Давление Р, кПа/мм рт. ст. | ||||||||||
°С | 730 | 734 | 738 | 742 | 746 | 750 | 754 | 758 | 760 | 764 |
-30 | 1,1582 | 1,1646 | 1,1709 | 1,1772 | 1,1836 | 1,1899 | 1,1963 | 1,2026 | 1,2058 | 1,2122 |
-26 | 1,1393 | 1,1456 | 1,1519 | 1,1581 | 1,1644 | 1,1705 | 1,1768 | 1,1831 | 1,1862 | 1,1925 |
-22 | 1,1212 | 1,1274 | 1,1336 | 1,1396 | 1,1458 | 1,1519 | 1,1581 | 1,1643 | 1,1673 | 1,1735 |
-18 | 1,1036 | 1,1097 | 1,1158 | 1,1218 | 1,1278 | 1,1338 | 1,1399 | 1,1400 | 1,1490 | 1,1551 |
-14 | 1,0866 | 1,0926 | 1,0986 | 1,1045 | 1,1105 | 1,1164 | 1,1224 | 1,1284 | 1,1313 | 1,1373 |
-10 | 1,0701 | 1,0760 | 1,0819 | 1,0877 | 1,0986 | 1,0994 | 1,1053 | 1,1112 | 1,1141 | 1,1200 |
-6 | 1,0540 | 1,0599 | 1,0657 | 1,0714 | 1,0772 | 1,0829 | 1,0887 | 1,0945 | 1,0974 | 1,1032 |
-2 | 1,0385 | 1,0442 | 1,0499 | 1,0556 | 1,0613 | 1,0669 | 1,0726 | 1,0784 | 1,0812 | 1,0869 |
0 | 1,0309 | 1,0366 | 1,0423 | 1,0477 | 1,0535 | 1,0591 | 1,0648 | 1,0705 | 1,0733 | 1,0789 |
+2 | 1,0234 | 1,0291 | 1,0347 | 1,0402 | 1,0459 | 1,0514 | 1,0571 | 1,0627 | 1,0655 | 1,0712 |
+6 | 1,0087 | 1,0143 | 1,0198 | 1,0253 | 1,0309 | 1,0363 | 1,0419 | 1,0475 | 1,0502 | 1,0557 |
+10 | 0,9944 | 0,9999 | 1,0054 | 1,0108 | 1,0162 | 1,0216 | 1,0272 | 1,0326 | 1,0353 | 1,0407 |
+14 | 0,9806 | 0,9860 | 0,9914 | 0,9967 | 1,0027 | 1,0074 | 1,0128 | 1,0183 | 1,0209 | 1,0263 |
+18 | 0,9671 | 0,9725 | 0,9778 | 0,9880 | 0,9884 | 0,9936 | 0,9989 | 1,0043 | 1,0069 | 1,0122 |
+20 | 0,9605 | 0,9658 | 0,9711 | 0,9783 | 0,9816 | 0,9868 | 0,9921 | 0,9974 | 1,0000 | 1,0053 |
+22 | 0,9539 | 0,9592 | 0,9645 | 0,9696 | 0,9749 | 0,9800 | 0,9853 | 0,9906 | 0,9932 | 0,9985 |
+24 | 0,9475 | 0,9527 | 0,9579 | 0,9631 | 0,9683 | 0,9735 | 0,9787 | 0,9839 | 0,9865 | 0,9917 |
+26 | 0,9412 | 0,9464 | 0,9516 | 0,9566 | 0,9618 | 0,9669 | 0,9721 | 0,9773 | 0,9799 | 0,9851 |
+28 | 0,9349 | 0,9401 | 0,9453 | 0,9503 | 0,9655 | 0,9605 | 0,9657 | 0,9708 | 0,9734 | 0,9785 |
+30 | 0,9288 | 0,9339 | 0,9891 | 0,9440 | 0,9432 | 0,9542 | 0,9594 | 0,9645 | 0,9670 | 0,9723 |
+34 | 0,9167 | 0,9218 | 0,9268 | 0,9318 | 0,9368 | 0,9418 | 0,9468 | 0,9519 | 0,9544 | 0,9595 |
+38 | 0,9049 | 0,9099 | 0,9149 | 0,9198 | 0,9248 | 0,9297 | 0,9347 | 0,9397 | 0,9421 | 0,9471 |
