Государственная системасанитарно-эпидемиологического нормирования Российской Федерации
4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ
Фотометрическое измерениеконцентраций дитозилата 3,3¢¢ -[1¢¢, 2¢¢-бис(этокси)этилен]-бис[1-этил-2-метил-5-хлорбензимидазолия]в воздухе рабочей зоны
МУК 4.1.0.367-96
Минздрав России
Москва · 1999
1. Методические указанияразработаны с целью обеспечения контроля соответствия фактических концентрацийвредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочнобезопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам иявляются обязательными при осуществлении санитарного контроля.
2. Методические указания по измерению концентраций вредных веществ ввоздухе рабочей зоны (выпуск 32) утверждены и. о. ПредседателяГоскомсанэпиднадзора России - заместителем Главного государственногосанитарного врача Российской Федерации 8 июня 1996 г.
3. Введены впервые.
4. Включенные в данный выпуск методики контроля разработаны иподготовлены в соответствии с требованиями ГОСТа12.1.005-88 ССБТ «Воздух рабочей зоны. Общие санитарно-гигиеническиетребования», ГОСТа12.1.016-79 ССБТ «Воздух рабочей зоны. Требования к методикам измеренияконцентраций вредных веществ», ГОСТа Р 1.5-92 п. 7.3,ГОСТа 8.101-90 «Государственная система обеспечения единства измерений.Методики выполнения измерений». Методические указания одобрены комиссией погосударственному санитарно-эпидемиологическому нормированиюГоскомсанэпиднадзора России и Проблемной комиссией «Научные основы гигиенытруда и профпатологии».
Методические указания по измерению концентраций вредных веществ ввоздухе рабочей зоны (выпуск 32) предназначены для центров Госсанэпиднадзора,санитарных лабораторий промышленных предприятий при осуществлении контроля засодержанием вредных веществ в воздухе рабочей зоны, а также заинтересованныхминистерств и ведомств.
Ответственный исполнитель: Г.А. Дьякова
Исполнители: Г.А. Дьякова, Л.Г. Макеева, Е.М. Малинина, С.М. Попова,Н.С. Горячев, М.И. Аржанова, Т.В. Рязанцева, Е.Н. Грицун.
УТВЕРЖДЕНО
И. о. Председателя Госкомсанэпиднадзора
России - заместителем Главного
государственного санитарного врача
Российской Федерации
Г.Г.Онищенко
8 июня 1996 г.
МУК 4.1.0.367-96
Дата введения: с момента утверждения
4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ
Фотометрическое измерение концентрацийдитозилата 3,3¢¢ - [1¢¢,2¢¢-бис(этокси)этилен]-бис[1-этил-2-метил-5-хлорбензимидазолия]в воздухе рабочей зоны
М. м. 847,8

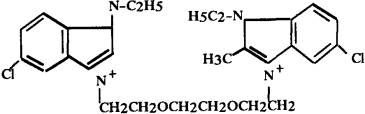

Дитозилат 3,3¢¢-[1¢¢,2¢¢-бис(этокси)этилен]-бис[1-этил-2-метил-5-хлорбензимидазолия]- активатор А-9.
Бесцветный мелкокристаллическийпорошок. Тпл. - 165 - 175 °С. Растворимость 0,424 г активатора в 100мл этанола (4,24 : 1000) - полная. Хорошо растворим в воде.
В воздухе находится в видеаэрозоля.
Относится к 3-му классуопасности. Не обладает раздражающим действием на кожу и слизистые, слабопроникает через неповрежденные кожные покровы. Влияет на функционирование ЦНС,печени, почек, сердца, селезенки, мужских гонад.
ПДК в воздухе - 0,2 мг/м3.
Характеристикаметода
Метод основан на способностиспиртового раствора активатора поглощать ультрафиолетовое излучение при 288 нм.
Отбор проб проводят сконцентрированием на фильтр.
Нижний предел измерениясодержания вещества в анализируемом объеме раствора - 2 мкг.
Нижний предел измерения веществав воздухе - 0,1 мг/м3 (при отборе 100 л воздуха).
Диапазон измеряемых концентрацийот 0,1 мг/м3 до 1,5 мг/м3.
Сопутствующие веществаопределению не мешают.
Суммарная погрешность измеренияне превышает ±10 %.
Время выполнения измерения,включая отбор проб - 30 мин.
Приборы,аппаратура, посуда
Спектрофотометр
Аспирационноеустройство
Фильтродержатель ТУ95 7205-77
Пипетки,вместимостью 1, 2, 5 и 10 мл ГОСТ20292-74
Пробирки стеклянныесо шлифом ГОСТ10515-75
Колбы мерные,вместимостью 25, 50, 100 мл ГОСТ1770-74
Химические стаканы,вместимостью 50 мл ТУ25-11-944-74
Бюксы стеклянные,вместимостью 20 мл ГОСТ7148-70
Реактивы,растворы, материалы
Активатор А-9 ТУ6-17-1210-83
Этиловый спирт ГОСТ5962-67
Фильтры АФА-ВП-20
Стандартный раствор № 1 сконцентрацией вещества 0,1 мг/мл готовят растворением 5,0 мг активатора в50 мл этилового спирта.
Стандартный раствор № 2 сконцентрацией 10 мкг/мл готовят путем соответствующего разбавления этаноломстандартного раствора № 1.
Растворы устойчивы в течениемесяца при герметичном хранении в посуде из темного стекла.
Отборпроб воздуха
Воздух с объемным расходом 10л/мин аспирируют через фильтр АФА-ВП-20. Для измерения 1/2 ПДК следует отобрать100 л воздуха.
Отобранные пробы могут хранитьсяв течение месяца в герметично закрытой посуде из темного стекла.
Подготовкак измерению
Градуировочные растворы(устойчивы в течение месяца при герметичном хранении) готовят согласно таблицев посуде из темного стекла.
Таблица
Шкалаградуировочных растворов
Номер стандарта | Стандартный раствор № 2, мл | Этанол, мл | Содержание активатора, мкг |
1 | 0 | 5,0 | 0 |
2 | 0,2 | 4,8 | 2,0 |
3 | 0,6 | 4,4 | 6,0 |
4 | 1,0 | 4,0 | 10,0 |
5 | 1,4 | 3,6 | 14,0 |
6 | 2,0 | 3,0 | 20,0 |
7 | 3,0 | 2,0 | 30,0 |
Для приготовления градуировочныхрастворов в семь пронумерованных пробирок отбирают согласно таблицеопределенный объем стандартного раствора № 2, этилового спирта и сразу измеряютоптическую плотность подготовленных градуировочных растворов наспектрофотометре при длине волны 288 нм. Измерения проводят в кювете с толщинойпоглощающего слоя 10 мм по отношению к раствору сравнения, не содержащемуопределяемого вещества.
Строят градуировочный график: наось ординат наносят значения оптических плотностей градуировочных растворов, наось абсцисс - соответствующие им величины содержания вещества в градуировочномрастворе (в мкг).
Проверка градуировочного графикапроводится 1 раз в 3 месяца или в случае использования новой партии реактивов.
Проведениеизмерения
Фильтр с отобранной пробойпереносят в бюкс, заливают 10 мл этилового спирта и перемешивают для лучшегорастворения вещества. Через 10 минут пробу в количестве 2 мл вносят в пробирки,объем пробы доводят этиловым спиртом до 5 мл и измеряют оптическую плотностьаналогично градуировочным растворам.
Количественное определениесодержания вещества в мкг в анализируемой пробе проводят по предварительнопостроенному градуировочному графику.
Расчетконцентрации
Концентрацию вещества (С)в воздухе (мг/м3) вычисляют по формуле:
а - содержание вещества ванализируемом объеме раствора пробы, найденное по градуировочному графику, мкг;
в - общий объем растворапробы, мл;
б - объем раствора пробы,взятой для анализа, мл;
V - объем воздуха,отобранного для анализа и приведенного к стандартным условиям, л (см. приложение1).
Методические указания разработаныДнепропетровским мединститутом, Украина.
Приведение объема воздуха кстандартным условиям (температура 20 °С и давление 760 мм рт. ст.) проводят поформуле:
Vt - объем воздуха,отобранный для анализа, л;
Р - барометрическоедавление, кПа (101,33 кПа = 760 мм рт. ст.);
t - температура воздуха в местеотбора пробы, °С.
Для удобства расчета V20 следуетпользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартнымусловиям надо умножить Vt на соответствующий коэффициент.
Коэффициенты для приведенияобъема воздуха к стандартным условиям
°С | Давление Р, кПа/мм рт. ст. | |||||||||
97,33/730 | 97,86/734 | 98,4/738 | 98,93/742 | 99,46/746 | 100/750 | 100,53/754 | 101,06/758 | 101,33/760 | 101,86/764 | |
-30 | 1,1582 | 1,1646 | 1,1709 | 1,1772 | 1,1836 | 1,1899 | 1,1963 | 1,2026 | 1,2038 | 1,2122 |
-26 | 1,1393 | 1,1456 | 1,1519 | 1,1581 | 1,1644 | 1,1705 | 1,1768 | 1,1831 | 1,1862 | 1,1925 |
-22 | 1,1212 | 1,1274 | 1,1336 | 1,1396 | 1,1458 | 1,1519 | 1,1581 | 1,1643 | 1,1673 | 1,1735 |
-18 | 1,1036 | 1,1097 | 1,1158 | 1,1218 | 1,1278 | 1,1338 | 1,1399 | 1,1460 | 1,1490 | 1,1551 |
-14 | 1,0866 | 1,0926 | 1,0986 | 1,1045 | 1,1105 | 1,1164 | 1,1224 | 1,1284 | 1,1313 | 1,1373 |
-10 | 1,0701 | 1,0760 | 1,0819 | 1,0877 | 1,0986 | 1,0994 | 1,1053 | 1,1112 | 1,1141 | 1,1200 |
-6 | 1,0540 | 1,0599 | 1,0657 | 1,0714 | 1,0772 | 1,0829 | 1,0887 | 1,0945 | 1,0974 | 1,1032 |
-2 | 1,0385 | 1,0442 | 1,0499 | 1,0556 | 1,0613 | 1,0669 | 1,0726 | 1,0784 | 1,0812 | 1,0869 |
0 | 1,0309 | 1,0366 | 1,0423 | 1,0477 | 1,0535 | 1,0591 | 1,0648 | 1,0705 | 1,0733 | 1,0789 |
+2 | 1,0234 | 1,0291 | 1,0347 | 1,0402 | 1,0459 | 1,0514 | 1,0571 | 1,0627 | 1,0655 | 1,0712 |
+6 | 1,0087 | 1,0143 | 1,0198 | 1,0253 | 1,0309 | 1,0363 | 1,0419 | 1,0475 | 1,0502 | 1,0557 |
+10 | 0,9944 | 0,9999 | 1,0054 | 1,0108 | 1,0162 | 1,0216 | 1,0272 | 1,0326 | 1,0353 | 1,0407 |
+14 | 0,9806 | 0,9860 | 0,9914 | 0,9967 | 1,0027 | 1,0074 | 1,0128 | 1,0183 | 1,0209 | 1,0263 |
+18 | 0,9671 | 0,9725 | 0,9778 | 0,9830 | 0,9884 | 0,9936 | 0,9989 | 1,0043 | 1,0069 | 1,0122 |
+20 | 0,9605 | 0,9658 | 0,9711 | 0,9783 | 0,9816 | 0,9868 | 0,9921 | 0,9974 | 1,0000 | 1,0053 |
+22 | 0,9539 | 0,9592 | 0,9645 | 0,9696 | 0,9749 | 0,9800 | 0,9853 | 0,9906 | 0,9932 | 0,9985 |
+24 | 0,9475 | 0,9527 | 0,9579 | 0,9631 | 0,9683 | 0,9735 | 0,9787 | 0,9839 | 0,9865 | 0,9917 |
+26 | 0,9412 | 0,9464 | 0,9516 | 0,9566 | 0,9618 | 0,9669 | 0,9721 | 0,9773 | 0,9799 | 0,9851 |
+28 | 0,9349 | 0,9401 | 0,9453 | 0,9503 | 0,9555 | 0,9605 | 0,9657 | 0,9708 | 0,9734 | 0,9785 |
+30 | 0,9288 | 0,9339 | 0,9391 | 0,9440 | 0,9432 | 0,9542 | 0,9594 | 0,9645 | 0,9670 | 0,9723 |
+34 | 0,9167 | 0,9218 | 0,9268 | 0,9318 | 0,9368 | 0,9418 | 0,9468 | 0,9519 | 0,9544 | 0,9595 |
+38 | 0,9049 | 0,9099 | 0,9149 | 0,9199 | 0,9248 | 0,9297 | 0,9347 | 0,9397 | 0,9421 | 0,9471 |
Вещества, определяемые по ранееутвержденным методическим указаниям по измерению концентраций вредных веществ ввоздухе рабочей зоны
Определяемое вещество | Ссылка на источник |
Аммония полифосфат | Методические указания на фотометрическое определение аммиака в воздухе, в. 1 - 5. - М., 1981. - С. 58 |
Алюминия сульфат | Методические указания на фотометрическое определение алюминия, окиси алюминия и алюмоникелевого катализатора в воздухе, в. 1 - 5. - М., 1981. - С. 3 |
2,5-бифенилилендиацетат | Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235 |
Виндидат | Методические указания по измерению концентраций сульфата калия, калийной магнезии и хлорида калия в воздухе рабочей зоны методом пламенной фотометрии, в. 22. - М., 1988. - С. 182 |
Диэтилентриамин | Методические указания по фотометрическому измерению концентраций третичных жирных аминов и аминоспиртов в воздухе рабочей зоны, в. 19. - М., 1984. - С. 137 |
Дубитель хромовый | Методические указания на фотометрическое определение окиси хрома в воздухе рабочей зоны, в. 14. - М., 1979. - С. 108 |
Дуниты | Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5, - М., 1981, - С. 235 |
Кобазол | Методические указания по фотометрическому определению кобальта, в. 1 - 5. - М., 1981. - С. 14 |
Кремния карбид | Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235 |
Полибутилентерефталат | Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235 |
Полимер кубовых остатков ректификации стирола (термополимер «КОРС») | Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235 |
В-фенилэтиламидхлоруксусная кислота (контроль по бензолу) | Методические указания по газохроматографическому измерению ацетона, дихлорметана, дихлорэтана, трихлорэтилена, бензола в воздухе рабочей зоны, в. 9. - М., 1986. - С. 23 |
Фториды редкоземельных металлов | Методические указания по ионометрическому измерению концентраций солей фтористоводородной кислоты, в. 21. - М., 1986. - С. 269 |
Хлопковая мука | Методические указания по фотометрическому определению БВК в воздухе рабочей зоны, в. 18. - М., 1983. - С. 139 |
Целлюлоза микрокристаллическая | Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235 |

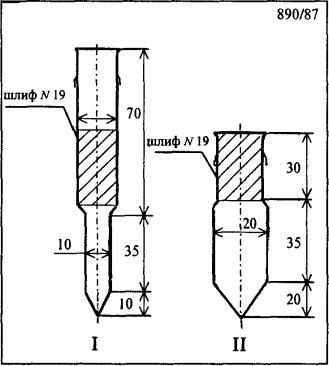

Рис. 1
Ловушка-концентратор.Общий вид
Рис. 2
Ловушка-концентратор
