Рекомендация. Государственная система обеспечения единства измерений. Преобразователи плотности и вязкости жидкости измерительные модели 7827 и 7829. Методика поверки

Документ распространяется на преобразователи плотности и вязкости жидкости измерительные модели 7827 в комплекте со вторичными преобразователями сигналов (контроллерами) типов 7945V, 7946V, 7951, 7955, либо со вторичными преобразователями сигналов других типов, внесенными в Государственный реестр СИ в установленном порядке и имеющими аналогичные характеристики, а также на преобразователи плотности и вязкости жидкости измерительные модели 7829, и устанавливает методику первичной и периодической поверок их канала измерения динамической вязкости и температуры в условиях лаборатории.

Обозначение: МИ 3121-2008
Название рус.: Рекомендация. Государственная система обеспечения единства измерений. Преобразователи плотности и вязкости жидкости измерительные модели 7827 и 7829. Методика поверки
Статус: заменен
Заменяет собой: МИ 3029-2007 «Государственная система обеспечения единства измерений. Вискозиметры фирмы "Solartron Mobrey Limited". Методика поверки»
Заменен: МИ 3302-2010 «Рекомендация. Государственная система обеспечения единства измерений. Преобразователи плотности и вязкости жидкости измерительные модели 7827 и 7829. Методика поверки»
Дата актуализации текста: 05.05.2017
Дата добавления в базу: 01.09.2013
Утвержден: 21.12.2007 ФГУП ВНИИР
Ссылки для скачивания:

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕУНИТАРНОЕ ПРЕДПРИЯТИЙ
Всероссийскийнаучно-исследовательский институт расходометрии
(ФГУП ВНИИР)
ФЕДЕРАЛЬНОГО АГЕНТСТВА ПОТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

УТВЕРЖДАЮ

Зам. директора ФГУП ВНИИР

по научной работе

М.С. Немиров

21.12.2007 г.

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

ПРЕОБРАЗОВАТЕЛИ ПЛОТНОСТИ И ВЯЗКОСТИ ЖИДКОСТИ
ИЗМЕРИТЕЛЬНЫЕ МОДЕЛИ 7827 И 7829
МЕТОДИКА ПОВЕРКИ

МИ 3121-2008

Казань
2007

Содержание

ПРЕДИСЛОВИЕ

1 Область применения

2 Нормативные ссылки

3 Операции поверки

4 Средства измерений, вспомогательные устройства и материалы

5 Требования безопасности

6 Условия поверки

7 Подготовка к поверке

8 Проведение поверки

9 Обработка результатов измерений

10 Оформление результатов поверки

Приложение А (рекомендуемое) Подготовка поверочных жидкостей

Приложение Б (рекомендуемое) Схема поверки преобразователей вязкости

Приложение В (рекомендуемое) Форма протокола поверки преобразователя вязкости

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАНА

Всероссийский научно-исследовательский институт расходометрии (ФГУП ВНИИР)

ИСПОЛНИТЕЛИ

Фишман И.И., Ибрагимов Т.Ф., Мубаракшин MP.

РАЗРАБОТАНА

ООО "ИМС Индастриз"

ИСПОЛНИТЕЛИ

Аблина Л.В., Быкадоров С.В., Ремеева А.Ф., Сафонов А.В.

2 УТВЕРЖДЕНА

ФГУП ВНИИР 21 декабря 2007 г.

3 ЗАРЕГИСТРИРОВАНА

ФГУП «ВНИИМС» 04 июня 2008 г.

4 ВВЕДЕНА ВЗАМЕН

МИ 3029-2007 «Вискозиметры фирмы «Solatron Mobrey limited». Методика поверки»



ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Преобразователи плотности и вязкости жидкости измерительные модели 7827 и 7829
Методика поверки

МИ 3121-2008

1 Область применения

Настоящая рекомендацияраспространяется на преобразователи плотности и вязкости жидкости измерительныемодели 7827 в комплекте со вторичными преобразователями сигналов(контроллерами) типов 7945V,7946V, 7951, 7955, либо совторичными преобразователями сигналов других типов, внесенными вГосударственный реестр СИ в установленном порядке и имеющими аналогичныехарактеристики, а также на преобразователи плотности и вязкости жидкостиизмерительные модели 7829 (далее -преобразователи вязкости), и устанавливаетметодику первичной и периодической поверок их канала измерения динамическойвязкости и температуры в условиях лаборатории.

Поверку вискозиметра проводят вдинамическом режиме.

Межповерочный интервал - 1 год.

2 Нормативные ссылки

В настоящей рекомендациииспользованы ссылки на следующие нормативные документы:

ГОСТ 982-80 Маслатрансформаторные. Технические условия

ГОСТ 5789-78 Реактивы. Толуол.Технические условия

ГОСТ 14710-78 Толуол нефтяной.Технические условия

ГОСТ 20799-88 Маслаиндустриальные. Технические условия

ПР 50.2.006-94Государственная система обеспечения единства измерений. Порядок проведенияповерки средств измерений

МИ 3002-2006 Государственнаясистема обеспечения единства измерений. Правила пломбирования и клеймениясредств измерений и оборудования, применяемых в составе систем измеренийколичества и показателей качества нефти и поверочных установок

3 Операции поверки

При проведении поверки выполняютследующие операции:

- внешний осмотр (8.1);

- опробование (8.2);

- определение погрешностиизмерений вязкости (8.3).

4 Средства измерений, вспомогательные устройства иматериалы

4.1 При проведении поверки(калибровки) применяют поверочную установку УППВ составе:

4.1.1 Вискозиметр Штабингера SVM3000 с относительной погрешностью измерениядинамической вязкости не более 0,35 %.

4.1.2 Преобразователь плотности ивязкости жидкости измерительный модели 7829М эталонный (далее - эталонныйпреобразователь вязкости) с пределами допускаемой приведенной погрешностиизмерения вязкости ± 0,5 %, с пределами допускаемой погрешности измерениятемпературы ± 0,05 °С в диапазоне измерения температур от 0 до 50 °С.

4.1.3 Компьютер (ноутбук) слицензионным программным обеспечением ADView фирмы «Solartron Mobrey Limited», аттестованным в установленном порядке.

4.1.4 Термометр цифровоймалогабаритный ТЦМ 9410 с абсолютной погрешностью не более ± 0,03 °С вдиапазоне измерения температур от 0 до 50 °С.

4.1.5 Насос для перекачиванияповерочной (градуировочной) жидкости с возможностью регулирования расхода вдиапазоне от 1 до 2 м3/час.

4.1.6 Термостат с абсолютнойпогрешностью поддержания температуры не более 0,05 °С.

4.1.7 Набор термометров сабсолютной погрешностью не более ± 0,03 °С в диапазоне измерения температур от0 до 50 °С

4.1.8 Расходомер CRA с MRT 97 с относительной погрешностью не более 5 %.

4.1.9 Преобразователь сигналов(конвертер) RS485/RS232 ADAM 4520, ADAM 4561.

4.1.10 Компьютерныйкабель-переходник RS232/USB или RS232/ RS232.

4.1.11 Кабель из двух парэкранированных проводов для подключения питания эталонного преобразователявязкости и преобразователя (конвертера) RS485/RS232.

4.1.12 Блок питания постоянноготока ± 24 В для эталонного преобразователя вязкости, в соответствии сруководством по эксплуатации преобразователя вязкости.

4.1.13 Измерительная камера дляэталонного преобразователя вязкости, изготовленная в соответствие стребованиями фирмы-изготовителя, изготовленная по чертежу Приложения Г.

4.2 Поверочные жидкости длякаждого поверяемого поддиапазона измерения вязкости поверяемого преобразователявязкости, подготовленные в соответствии с Приложением А и имеющие значения вязкостиприближенно равные начальной, средней и верхней точке поверяемого диапазонаизмерения вязкости.

4.3 Толуол по ГОСТ 5789 или ГОСТ 14710.

4.4 Ветошь.

Применяемые средства измеренийдолжны быть поверены, иметь действующие свидетельства о поверке или оттискиповерительных клейм.

5 Требования безопасности

При проведении поверки выполняютследующие требования:

- поверку проводят в помещениях,оборудованных средствами пожаротушения и оснащенных приточно-вытяжнойвентиляцией и вытяжными шкафами;

- легковоспламеняющиеся жидкостихранят в стеклянных бутылях с притертыми пробками или в металлических канистрахв специально предназначенных для этого металлических шкафах или помещениях;

- соблюдают правила безопасности,изложенные в эксплутационной документации на УППВ и поверяемый вискозиметр.

6 Условия поверки

При проведении поверки должнысоблюдаться следующие условия:

- температура окружающего воздухав помещении лаборатории, °С …………. 20±5;

- атмосферное давление, кПа ………….101,3±4;

- относительная влажностьокружающего воздуха в помещении лаборатории не более, % …………. 80;

- температура поверочной жидкостив момент снятия показаний при поверке по каналу измерения вязкости, °С ………….20±0,1;

- изменение температурыповерочной жидкости за время одного измерения (5 минут) не более чем …………. 0,05°С;

- изменение вязкости поверочнойжидкости за время одного измерения (5 минут) не более чем 0,1 сПз (0,1 мПа×с) при значениях вязкости до 10 сПз (10 мПа×с) включительно, и не более чем 0,2 сПз (0,2мПа×с) призначениях вязкости от 10 сПз (10 мПа×с) до 100 сПз (100 мПа×с).

- поверку по каналу измерениятемпературы проводят на поверочной жидкости средней вязкости при трех значенияхтемпературы, °С: 5±2; 20±2 и 50±2

- монтаж поверяемого и эталонногопреобразователей вязкости проведен в соответствии с требованиями техническойдокументации.

7 Подготовка к поверке

Перед проведением поверкивыполняют следующие работы:

7.1 Подготавливают средстваповерки и поверяемый преобразователь вязкости к работе в соответствии стребованиями технической документации и со схемой, приведенной в приложении Б.

7.2 Устанавливают температуруповерочной жидкости согласно разделу 6.

8 Проведение поверки

8.1 Внешнийосмотр

8.1.1 Проверяют соответствиекомплектности, типа, маркировки и заводского номера поверяемого преобразователявязкости технической документации фирмы-изготовителя. Проверяют отсутствиезагрязнений, механических повреждений и дефектов покрытия виброэлемента (типакамертонной вилки) поверяемого преобразователя вязкости.

8.1.2 Проверяют (принеобходимости вводят) значения градуировочных коэффициентов, а так же значениекоэффициента масштабирования динамической вязкости (значение коэффициентамасштабирования для сПз должно быть установлено равным единице), введенных вконтроллер (или в электронный блок) поверяемого преобразователя вязкости.

Примечание - Значенияградуировочных коэффициентов, хранящихся в памяти встроенного электронногоблока, преобразователей вязкости типа 7829 проверяют через интерфейснуюпрограмму ADView фирмы «Solartron Mobrey Limited».

8.2Опробование

Проверяют исправностьэлектрической схемы и работу преобразователя вязкости согласно инструкции поэксплуатации.

8.3Определение метрологических характеристик при поверке по каналу измерениявязкости производят на трех поверочных жидкостях (30 %, 60 %, 90 % откалиброванного диапазона).

8.3.1 Заполняют установкуповерочной жидкостью с наименьшей вязкостью (30 % от калиброванного диапазона).Включают циркуляционный насос.

8.3.2 Термостатируют поверочнуюжидкость не менее 30 минут. Поверочную жидкость считают термостатированнойтогда, когда изменение температуры за 5 минут не превышает 0,03 °С.

8.3.3 Фиксируют не менее 15-тизначений наблюдений каждой поверочной жидкости.

- динамической вязкости по поверяемому преобразователю вязкости, сПз(мПа×с);

- динамической вязкости поэталонному преобразователю вязкости, сПз (мПа×с).

- температуры по поверяемомупреобразователю вязкости, С.

- температуры по эталонномупреобразователю вязкости, °С.

8.3.4 За результаты измерениявязкости и температуры поверочной жидкости поверяемым и эталоннымпреобразователями вязкости принимают соответствующие средние арифметическиезначения наблюдений.

8.3.5 Операции по п.п.8.3.1-8.3.4 повторяют при среднем (60 %) и наибольшем (90 %) значениях вязкостидля каждого поверяемого поддиапазона по каналу измерения вязкости.

8.4 Определение метрологическиххарактеристик при поверке по каналу измерения температуры

8.4.1 Заполняют установкуповерочной жидкостью средней вязкости. Включают циркуляционный насос.

8.4.2 Термостатируют поверочнуюжидкость не менее 30 мин.

8.4.3 Фиксируют не менее 15-тизначений наблюдений на каждой поверочной жидкости:

- температуры по эталонномупреобразователю вязкости, °С.

- температуры по поверяемомупреобразователю вязкости, °С.

8.4.4 За результаты измерениятемпературы поверочной жидкости поверяемым и эталонным преобразователямивязкости принимают соответствующие средние арифметические значения наблюдений.

9 Обработка результатов измерений

9.1 Абсолютную погрешностьповеряемого преобразователя вязкости на каждой j-той поверочной жидкости (Dj, сПз (мПа×с)) вычисляют по формуле

Dj = hповj - hоj,                                                                                                                       (1),

где j - номер поверочной жидкости;

hповj - результат измерения вязкости поверяемым преобразователем вязкости j-той поверочной жидкости;

hоj - результат измерения вязкости эталонным преобразователем вязкости j-той поверочной жидкости.

9.2 Приведенную погрешность поверяемогопреобразователя вязкости на каждой j-той поверочной жидкости (gj, %) вычисляют по формуле

                                                                                                                  (2),

где hmax - верхний предел измерений вязкости калиброванного диапазона поверяемогопреобразователя вязкости, сПз (мПа×с).

9.3 Погрешность поверяемого преобразователя вязкости на каждой j-той поверочной жидкостине должна превышать 0,2 сПз (0,2 мПа×с) при значениях вязкости до 10 сПз (10 мПа×с) включительно, и не более чем 1 % призначениях вязкости свыше 10 сПз (10 мПа×с).

9.4 Абсолютную погрешностьповеряемого преобразователя вязкости по каналу измерения температуры в каждой j-той точке (Dtj, °С) вычисляют по формуле

Dtj = tповj - tj                                                                                                                          (3)

где tповj - результат измерения температуры поверяемым преобразователем вязкости вj-той точке;

tj - результатизмерения температуры эталонным преобразователем вязкости в j-той точке.

9.5 Абсолютная погрешностьповеряемого преобразователя вязкости в каждой j-той точке не должна превышать ± 0,1 °С.

10 Оформление результатов поверки

10.1 Результаты поверки оформляютв виде протокола по форме, приведенной в Приложении В.

10.2 При положительныхрезультатах поверки преобразователь вязкости признают годным к применению, нанего выдается свидетельство о поверке установленной формы по ПР 50.2.006 инаносят оттиск поверительного клейма в соответствии с МИ 3002.

10.3 При отрицательных результатахповерки преобразователь вязкости к применению не допускают и выдают извещение онепригодности с указанием причин по ПР 50.2.006.

Приложение А
(рекомендуемое)

Подготовка поверочных жидкостей

Вкачестве поверочных жидкостей применяют следующие жидкости или смеси жидкостей,приготовленные из двух компонентов

Состав поверочной жидкости

Номинальное значение динамической вязкости при 20 °С, мПа×с (сПз)

Осветительный керосин [1] - 100 %

1,6

Осветительный керосин [1] - 65 % трансформаторное масло по ГОСТ 982-80 - 35 %

4

Осветительный керосин [1] - 38 % трансформаторное масло по ГОСТ 982-80 - 62 %

9

Осветительный керосин [1] - 24 % трансформаторное масло по ГОСТ 982-80 - 76 %

12

Осветительный керосин [1] - 13 % трансформаторное масло по ГОСТ 982-80 - 87 %

17

Индустриальное масло И-20А по ГОСТ 20799-88 - 100 %

59

Трансформаторное масло по ГОСТ 982-80 - 38 % индустриальное масло И-50А по ГОСТ 20799-88 - 62 %

90

Трансформаторное масло по ГОСТ 982-80 - 12 % индустриальное масло И-50А по ГОСТ 20799-88 - 88 %

180

Приложение Б
(рекомендуемое)

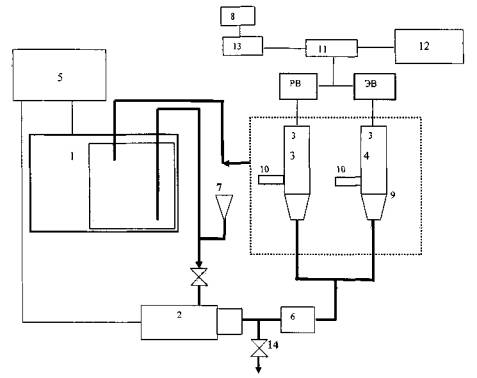

Схема поверки преобразователей вязкости

1. Термостат с рабочей жидкостью

2. Насос

3. Измерительная камера рабочеговискозиметра

4. Измерительная камераэталонного вискозиметра

5. Блок контроля и управления насосаи термостата

6. Расходомер

7. Узел заливочный

8. Блок питания вискозиметров

9. Технологическая сборкавискозиметров в термоизоляции

10. Термокарманы

11. Преобразователи интерфейса RS 232/RS 485 (2 шт.)

12. Компьютер (ноутбук)

13. Блок искробезопасных барьеров

14. Дренажный кран

Приложение В
(рекомендуемое)

Форма протокола поверки преобразователя вязкости

ПРОТОКОЛ №__________
поверки преобразователя вязкости

Тип поверяемого преобразователявязкости __Тип эталонного преобразователя вязкости__

Заводскойномер________________________  Заводской номер_______________________

Типконтроллера________________________

Заводскойномер________________________

Годвыпуска____________________________

Владелец_________________________________________________________

Место проведенияповерки___________________________________________

Диапазон изменения вязкости нефтив межповерочный интервал: от ___ до___сПз (мПа×с).

Верхний предел измерений вязкости

калиброванного диапазонаповеряемого преобразователя вязкости: hmах =____сПз (мПа×с).

Условия проведения поверки:температура___ °С; влажность____ %, давление____ кПа.

Исходныеданные

Поддиапазон измерения динамической вязкости преобразователя вязкости, сПз (мПа×с)

Градуировочные коэффициенты поверяемого преобразователя вязкости

V0

V1

V2

от ______до______







Результаты измерений и поверки по каналу измерения вязкости

Номер поверочной жидкости, j

Результат измерения температуры, °С

Результат измерения динамической вязкости поверяемым преобразователем вязкости hповj, сПз (мПа×с)

Результат измерения динамической вязкости эталонным преобразователем вязкости hоj, сПз (мПа×с)

Абсолютная погрешность Dj, сПз (мПа×с)

Приведенная погрешность gj,  %

1











2











3











Исходные данные

Поддиапазон измерения динамической вязкости преобразователя вязкости, сПз (мПа×с)

Градуировочные коэффициенты поверяемого преобразователя вязкости

V0

V1

V2

от ______до______







Результаты измеренийи поверки по каналу измерения вязкости

Номер поверочной жидкости, j

Результат измерения температуры, °С

Результат измерения динамической вязкости поверяемым преобразователем вязкости hповj, сПз (мПа×с)

Результат измерения динамической вязкости эталонным преобразователем вязкости hоj, сПз (мПа×с)

Абсолютная погрешность Dj, сПз (мПа×с)

Приведенная погрешность gj, %

1











2











3











Результаты измеренийи поверки по каналу измерения температуры

Результат измерения температуры поверяемым преобразователем вязкости tповj, °С

Результат, измерения температуры эталонным преобразователем вязкости tj, °С

Абсолютная погрешность Dtj,°С







Заключение_____________________

Подпись лица, проводившегоповерку                       Датаповерки

____________________/и.о.,фамилия/                        «___»_____________200__г

Библиография

[1] ТУ38401-58-10-90 Керосин осветительный. Технические условия



411
Мне нравится
Комментировать Добавить в закладки

Комментарии могут оставлять только зарегистрированные пользователи.

Пожалуйста зарегистрируйтесь или авторизуйтесь на сайте.
