РЕКОМЕНДАЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА
ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ.

РАЗРАБОТКА ИАТТЕСТАЦИЯ
МЕТОДИК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

МИ 2377-98

Москва

1998

ИНФОРМАЦИОННЫЕДАННЫЕ

РАЗРАБОТАНА Всероссийскимнаучно-исследовательским институтом метрологической службы Госстандарта России(ВНИИМС)

ИСПОЛНИТЕЛИ Н. П. Миф,к.т.н. (руководитель темы), Е. А. Заец

УТВЕРЖДЕНА ВНИИМС

ЗАРЕГИСТРИРОВАНАВНИИМС

Обозначение документа

Пункт рекомендации

ГОСТ Р 8.563-96

Вводная часть, 1.1, 1.3, 1.4, 1.5, 1.6, 2, 2.2, 4.2, 4.4.5, 5.1, 5.3.3, 8.1, 8.4, 9.5

ГОСТ 8.010-90

1.1

ПР 50.2.001-94

1.1

ГОСТ Р 22.2.04-94

1.4, 7, 9, 2

МИ 2174-91

3.2

ГОСТ 8.051-81

4.3.1

РД 34.11.321-88

4.3.1

МИ 1317-86

4.3.1, 4.3.2

РД 50-98-86

4.4

МИ 2301-94

4.4.4, 5.4

МИ 1967-89

4.4.6

ПР 50.2.009-94

4.4.7, 7

ГОСТ 8.315-91

4.4.8

МИ 2334-95

4.4.8

МИ 2232-92

5.3.3

МИ 2336-95

5.3.3

МИ 2335-95

5.5

МИ 2267-93

8.3

ГОСТ Р 1

8.4

ПР 50.2.013-94

9.3

МИ 2153-91

Приложение А

Настоящаярекомендация содержит основные положения разработки и аттестации методиквыполнения измерений (МВИ), в т.ч. методик количественного химического анализа(МКХА). Рекомендацию целесообразно использовать при внедренииГОСТ Р 8.563-96 «ГСИ. Методики выполнения измерений».

1. ОБЩИЕ ПОЛОЖЕНИЯ

В 1972 г. былутвержден ГОСТ 8.010-72 «ГСИ. Общие требования к стандартизации и аттестации методиквыполнения измерений» и с этого времени в числе метрологических понятийпоявилась методика выполнения измерений (МВИ).

В 1993 г. былпринят Закон Российской Федерации «Об обеспечении единстваизмерений», статьи 9, 11 и 17 которого включают положения, относящиеся к МВИ.

1.1 Положения Закона РФ «Об обеспечении единства измерений»выдвинули ряд новых требований к МВИ. В этой связи был разработангосударственный стандарт Российской Федерации ГОСТ Р 8.563 «ГСИ. Методикивыполнения измерений» взамен Правил по метрологии ПР 50.2.001-94 «Правилаприменения межгосударственного стандарта ГОСТ 8.010-90 ГСИ. Методики выполненияизмерений на территорииРоссийской Федерации». Постановлением Госстандарта от 23.05.96 № 329 ГОСТ Р8.563 введен в действие с 1 июля 1997 г. с этого же срока межгосударственный стандарт ГОСТ8.010-90 утратил силу на территории Российской Федерации.

1.2 МВИ - совокупность операций и правил, выполнение которыхобеспечивает получение результатов измерений с известной погрешностью. Получение результатов измерений с известнойпогрешностью, не превышающей допускаемых пределов (норм погрешности измерений), является важнейшимусловием обеспечения единства измерений. Такимобразом МВИ, отвечающие современным требованиям, играют решающую роль в обеспеченииединства измерений.

1.3 Требования ГОСТ Р 8.563 распространяются на вновьразрабатываемые и пересматриваемые МВИ, в т.ч. на методики количественного химического анализа(МКХА), Документы на МВИ, разработанные довведения в действие стандарта, остаются в силе вплоть до их пересмотра.

1.4 Одно из главных требований ГОСТ Р 8.563 - МВИ, применяемые всферах распространения государственного метрологического контроля и надзора(ГМКН), а также дляконтроля состояния сложных технических систем (по ГОСТ 22.2.04-94), должны быть аттестованы. Аттестация МВИ - это процедураустановления и подтверждения соответствия МВИ предъявляемым к ней метрологическим требованиям. Если погрешность измерений(в виде требований или приписанных характеристик)не изложена в документе на MBИ, то такие МВИне могут быть аттестованы в соответствии с ГОСТ Р 8.563.

1.5 Стандарт нераспространяется на МВИ, характеристикипогрешности измерений по которым определяют в процессе или после их применения.По этой причине такие МВИ не могут быть аттестованы в соответствии с требованиями ГОСТ Р 8.563. Подобные МВИ применяют в научных исследованиях, при проведении экспериментов и в других случаях, когдаимеют место «разовые» процедуры измерений или сами МВИ находятся в стадииисследований.

Порядокразработки, применения и требования к указанным МВИ определяют ведомства или организации, разрабатывающие иприменяющие эти МВИ. Рекомендации по доработкетаких МВИ с целью их соответствия требованиямиГОСТ Р 8.563 изложены в п.4.4.5.

1.6 Необходимо иметь в виду, что МВИ (документы на МВИ), разработанные и аттестованные всоответствии с ГОСТ Р 8.563, полностью соответствуют требованияммежгосударственного стандарта ГОСТ 8.010-90.

2. ВНЕДРЕНИЕ ГОСТ Р 8.563

2.1Организации и предприятия должны иметь перечни документов на МВИ, применяемые в сферахраспространения ГМКН в данной организации и наданном предприятии. Рекомендуемая формаперечня документов приведена в приложении А.

По этой же формемогут быть составлены перечни документов на МВИ, неприменяемые в сферах распространения ГМКН.

2.2 Большинство МВИ и документов на них, действовавших до датывведения в действиеГОСТ Р 8.563, не удовлетворяют требованиям стандарта. Поэтому организации ипредприятия, применяющие МВИ, должны иметь планы (графики) отмены и пересмотрадокументов на МВИ, не удовлетворяющих требованиям стандарта. В планы (графики)пересмотра или отмены МВИ в первую очередь включают документы на МВИ,предназначенные для применения в сферах распространения ГМКН.

При составленииуказанных планов (графиков) предприятие запрашивает организации-разработчиковдокументов на МВИ о сроках пересмотра или разработки новых документов иаттестации МВИ. В указанных планах (графиках) должно быть предусмотренопроведение аттестации и, в необходимых, случаях стандартизации МВИ.Целесообразно также включать в планы (графики) подготовку специалистовпредприятий, которые будут проводить аттестацию МВИ.

Если предполагаетсяаттестация МВИ, используемых на других предприятиях или в сферахраспространения ГМКН, то необходимо запланироватьсоответствующую подготовку и осуществление аккредитации метрологической службы на право проведения аттестации МВИ.

3. ДОКУМЕНТЫ НА МВИ

3.1Как видно из определения (п. 1.2),под МВИ понимают технологический процесс измерений. Поэтому не следуетсмешивать МВИ и документ на МВИ.

3.2 Невсе МВИ описаны или регламентированы документом на МВИ.

Для измерений спомощью простых показывающих приборов (давления с помощью манометров,электрических величин щитовыми приборами, линейно-угловых и многих другихвеличин) не требуются документированные МВИ.

В этих случаях достаточнылишь указания в конструкторской, технологической или проектнойдокументации типов и основных метрологических характеристик средств измерений.

Такоеже положение имеет место при выполнении многих измерений с помощью автоматических илиавтоматизированных средств измерений (ИИС,ИВК, информационной подсистемы АСУ ТП и т.п.). МВИ в таких ИИС «зашиты» в алгоритмах ипрограммном обеспечении. При испытаниях с целью утверждения типа ИИС их алгоритмы и программыапробируются. Поэтому МВИ, процедуры которых реализованыв алгоритмах и программах, апробированных при испытаниях ИИС, не требуютдополнительной регламентации в документах.

Вместе с тем,для использования ИИС (ИВК) совместно с датчиками на конкретном объектепрограммное обеспечение разрабатывается дляэтого объекта. Алгоритмы и программы могут быть аттестованы согласно МИ2174-91 «ГСИ. Аттестация алгоритмов и программобработки данных при измерениях. Основные положения».

Если такаяаттестация проведена и погрешности измерений не содержат составляющих кромеинструментальных и алгоритма, то нет необходимости в документах на МВИконкретных измеряемых величин.

Однакорезультаты измерений некоторых величин в таких системах (сдатчиками) могутсопровождаться личностными погрешностями(при отборе и приготовлении пробы, введении исходных данных осырье, энергоносителях и т.п.) и неучтенными в алгоритменекоторыми методическими составляющими погрешности измерений. Поэтому для такихизмеряемых величин может возникнуть необходимость разработки документов на соответствующие МВИ и последующей их аттестации.

Необходимостьрегламентации МВИ в соответствующем документе устанавливаетразработчик конструкторской, технологическойили проектной документации при возможнойсущественной методической составляющей илиличностной составляющей погрешности.

РегламентациюМВИ в документе может потребовать заказчик (потребитель) при разработкепродукции или объекта, о чем целесообразно указывать втехническом задании.

Необходимо иметьв виду, что при отсутствии документа на МВИ ее аттестация невозможна.

4. РАЗРАБОТКА МВИ

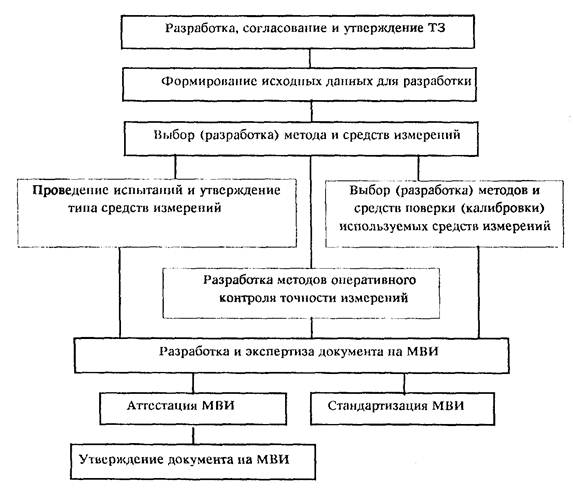

4.1 Процедураразработки МВИ, включающая экспертизу, аттестацию, стандартизацию МВИ, в общемвиде показана на рисунке.

4.2 Разработку, согласование и утверждение технического задания(ТЗ) на разработку МВИ осуществляют в случаях, когда предполагаетсярегламентировать МВИ вотдельном документе. Типичные требования, указываемые в ТЗ на МВИ, приведены в ГОСТ Р 8.563 (п. 5.1).

В их числеследующие:

- назначениеМВИ, из которого можно установить возможность использования МВИ в сферахраспространения ГМКН;

- пределыизмерений;

- пределыдопускаемой погрешности измерений;

- характеристикиобъекта измерений (например, температура жидкости, давление или уровень которойизмеряется);

- условияизмерений (температура, влажность, давление окружающего воздуха, характеристикиисточника питания средств измерений, наличие внешних электромагнитных полей,вибрация в местах установки средств измерений и др.);

- вид индикациии формы регистрации результатов измерений;

- требования кавтоматизации измерительных процедур;

- требования кобеспечению безопасности выполнения работ;

- другиетребования в соответствии со спецификой МВИ.

Если дляразработки МВИ имеются исходные данные (см. п. 4.3 и настоящий п.), то ТЗ на разработку МВИ нетребуется.

4.2.1Если МВИ будет регламентирована в виде раздела (части) общего документа, то в ТЗ на разработку этого документацелесообразно указать требования к точностиизмерений либо требования к достоверности измерительного контроля илипогрешности результатов испытаний, исходя из которых известными способами могутбыть установлены пределы допускаемых значений характеристик погрешностиизмерений.

4.3 Исходныеданные для разработки

Основные исходные данные указываются в ТЗ на разработку. Если ТЗ покаким-либо причинам отсутствует, то для разработки МВИ необходимы исходные данные,приведенные в п. 4.2. Вдополнение к этому в числе исходных данных могут потребоваться следующиесведения:

- о наличиисредств измерений, в том числе утвержденных типов;

- о наличиидругих технических средств, в том числе средств вычислительной техники, которыемогут быть использованы при измерениях;

- о наличииэталонов, стандартных образцов состава и свойств веществ и материалов,аттестованных смесей для поверки (калибровки) средств измерений, которые могутбыть использованы в МВИ;

- о квалификацииоператоров, выполняющих измерения:

- другие данныев соответствии со спецификой МВИ.

РазработчикамМВИ целесообразно иметь нормативные и рекомендательные документы, приведенные внастоящей рекомендации, а также документы и справочные материалы, исходя изспецифики измеряемой величины, объекта контроля и управленияи других исходных данных.

4.3.1При разработке МВИ одним из основных исходных требований является требование кточности измерений. В ряде нормативных документов приводятся требования к точностиизмерений в наиболее распространенных технологическихпроцессах. Так, в машиностроении действует ГОСТ 8.051-81 «ГСИ. Погрешности,допускаемые при измерении линейных размеров до500 мм», в теплоэнергетике применяют РД34.11.321-88 «Нормы точности измеренийтехнологических параметров тепловых электростанций».

Однако частотакие требования в явном виде отсутствуют и их необходимо установить, исходя изтребований к достоверности измерительного контроля илипогрешности результатов испытаний, требований к другим результатам реализацииинформационных и управляющих функций системы управления (например, к точностивычисления технико-экономических показателей)или к самому объекту контроля.

Связипогрешности измерений с характеристиками достоверности контроля и погрешностьюиспытаний рассмотрены в МИ 1317-86 «ГСИ.Результаты и характеристики погрешности измерений. Формы представления. Способыиспользования при испытаниях образцов продукции и контроле их параметров».

Часто напрактике в качестве исходных данных для установления требований к точностиизмерений при контроле используют допуск наконтролируемый параметр. Считается удовлетворительным соотношение между пределомдопускаемой погрешности измерений и границей симметричного поля допуска 1:5 (вряде случаев 1:4). При соотношении 1:3вводится контрольный (суженный) допуск на контролируемый параметр.

4.3.2 Требования к точности измерений устанавливают в видепределов допускаемых значений характеристикабсолютной или относительной погрешности измерений.

Наиболеераспространенным способом выражения требований к точности измерений являютсяграницы допускаемого интервала, в котором с заданной вероятностью Р должнанаходиться погрешность измерений.

Если границысимметричны, то перед их одним числовым значением ставятся знаки плюс-минус.Если заданное значение вероятности равно единице (Р = 1), то в качестве требований к точности измеренийиспользуются пределы допускаемой погрешности измерений, при этом вероятность Р= 1 не указывается.

Другиеспособы выражения требований к точности измерений в зависимости отиспользования результатов измерений приведены в Методических указаниях МИ1317-86.

4.4 Выбор (разработка) метода и средств измерений

В ряде техническихдокументов приводят рекомендации по применению средств измерений в некоторыхтехнологических процессах. Так, в машиностроении действует РД 50-98-86 «Выборуниверсальных средств измерений линейных размеров до 500 мм (по применению ГОСТ8.051-81)».

4.4.1 Если дляразработки конкретных МВИ такие документы отсутствуют,то выбор метода и средств измерений представляет собой многовариантную задачу.Ее рациональное решение соответствует минимальным затратам на измерения,включая затраты на метрологическое обслуживание средств измерений, при условии выполнения заданных требований к МВИ, вт.ч. требований к точности измерений. Обычно эту задачу решают итерационнымпутем. Предварительно выбирают метод и средства измерений, которые могут бытьприменены в заданных условиях, т.е. метод и средства измерений заведомоудовлетворяют всем заданным требованиям (кроме точности измерений, котораяпредполагается удовлетворительной). Далеепроводят оценивание погрешности измерений.

4.4.2 Если оцененные характеристики погрешности измерений не превышают допускаемых пределов и незначительноменьше этих пределов, то погрешность измерений считают удовлетворительной и еехарактеристики приписывают данной МВИ.

4.4.3 Еслиоцененные характеристики погрешности измерений существенно меньше допускаемыхпределов (например, составляют менее 0,5предела допускаемых значений), то выбранные метод исредства измерений нерациональны по экономическим соображениям. В этом случае целесообразновыбрать менее точные метод и средстваизмерений, если затраты на измерения, включаязатраты на метрологическое обслуживание этихсредств измерений, существенно меньше, чем в предварительном варианте. Далее проводятновое оценивание погрешности измерений и, еслиоцененные характеристики погрешности удовлетворяют п. 4.4.2, то выбор метода и средств измерений можно считать законченным.

4.4.4. Если оцененные характеристики превышают пределы допускаемых значений, то необходимо выбрать более точные метод и средства измерений и произвести оценивание погрешностиизмерений.

При выборе(разработке) более точных методов и средств измерений целесообразноиспользовать рекомендации МИ 2301-94 «ГСИ.Обеспечение эффективности измерений при управлении технологическими процессами.Методы и способы повышения точности измерений».

Процессвыбора метода и средств измерений заканчивают, когда оцененные характеристики погрешности измерений удовлетворяют п. 4.4.2.

4.4.5. В п. 1.5 указывалось,что ГОСТ Р 8.563 не распространяется на МВИ, характеристики погрешности измерений по которымопределяют в процессе или после их применения.

Если подобныеМВИ будут применяться достаточно часто, то их необходимодоработать таким образом, чтобы имелась возможность регламентировать погрешность измерений до использования иаттестовать в соответствии с требованиями ГОСТ Р 8.563. Во многих случаях применения указанных МИ известная до измеренийпогрешность не удовлетворяет конкретной задаче контроля и испытаний. Поэтомупользователь ищет пути применения выбранной МВИ с меньшей погрешностью.Один из таких путей - оценивание погрешности измерений в процессе или после выполненияизмерений. При этом такое оценивание осуществляетсядля конкретных значений влияющих величин,которые могут быть существенно меньше оговоренных в документе на МВИ. Приаттестации таких МВИ осуществляется проверка соответствия погрешностиизмерений указанным значениям в документе наМВИ для всего спектра влияющих величин, атакже оценивание погрешности для меньшихзначений влияющих вели чин, которые могут иметь место в типичных реальных условиях применения МВИ. Если погрешностиизмерений удовлетворяют задачам контроля и испытаний в типичных условиях измерений, то такая МВИ может быть аттестована с указаниемпогрешности измерений в общих условиях и правила оценивания погрешности вконкретных условиях измерений.

4.4.6 При разработке МВИ целесообразно пользоваться МИ 1967-89«ГСИ. Выбор методов и средств измерений при разработке методик выполненияизмерений. Общие положения» и МИ 2265-93 «ГСИ. Порядок допуска к применению вРоссийской Федерации стандартных образцов зарубежного изготовления».

4.4.7 В МВИ, используемых в сферах распространения ГМКН, а такжедля контроля состояния сложных технических систем применяют средства измерений,типы которых утверждены в соответствии с ПР 50.2.009-94 «ГСИ. Порядокпроведения испытаний и утверждения типа средств измерений».

Для выбора такихсредств измерений целесообразно использовать публикации «Новые средстваизмерений, допущенные к серийному производству в СССР и ввозу партиями из-зарубежа». ВНИИМС, 1991, выпуски 1, 2 и 3, а также сообщения в журнале«Измерительная техника» об утвержденных типах средств измерений (с 1991 г.). Кроме того, для этихцелей может быть использован Государственный реестр средств измерений, которыйнаходится во ВНИИМС, а в части утвержденныхтипов стандартных образцов - в УНИИМ.

4.4.8 Если в методиках количественного химического анализапредусматривают градуировку средств измерений с помощью стандартных образцовили аттестованных смесей, то их применение должно отвечать правилам, указаннымв ГОСТ 8.315-91 «ГСИ. Стандартные образцы. Основные положения. Порядокразработки, аттестации, утверждения, регистрации и применения» и МИ 2334-95«ГСИ. Аттестованные смеси. Порядок разработки, аттестации и применения».

5 ОЦЕНИВАНИЕПОГРЕШНОСТИ ИЗМЕРЕНИЙ

5.1 Оцениваниепогрешности измерений начинают с анализа возможных источников и составляющихпогрешности измерений. Типичные источники и составляющие погрешности измеренийприведены в приложении А ГОСТ Р 8.563-96. Следует обратить внимание навозможность наличия методических составляющих погрешности при косвенных методахизмерений.

5.2 Необходимоиметь в виду, что характеристики погрешности измерениймогут быть приписаны измерениям, выполняемым по регламентированным МВИ. Приписаннаяхарактеристика погрешности измерений - характеристика погрешности любогорезультата совокупности измерений, полученного при соблюдении требований иправил данной методики.

Кроме того,характеристики погрешности измерений могут указываться для конкретногоэкспериментально полученного результата измерений (статистическая оценкахарактеристики погрешности измерений). Приписанные значения и статистическиеоценки погрешности не следует смешивать с нормами точности измерений, т.к.методы их установления и использование различны.

5.3 Выборрасчетной, экспериментальной или расчетно-экспериментальнойпроцедуры оценивания погрешности измерений

5.3.1 Расчетныеметоды оценивания погрешности измерений используют в тех случаях, когда нетусловий для применения экспериментальных методов. Кроме того,расчетные методы оценивания погрешности измеренийпредпочтительны при наличии исходной информации,достаточной для получения результатов расчета с необходимой точностью.

Чем полнее иконкретнее исходные данные, тем точнее результаты расчета погрешностиизмерений, тем ближе полученные при расчете характеристики погрешностиизмерений к действительным характеристикам. Корректные методы расчетапогрешности измерений требуют подробной исходной информации о характеристикахслучайных и систематических составляющих погрешностей средств измерений ивспомогательных устройств, о частотных спектрах измеряемой и внешних влияющихвеличин. Такими сведениями в большинстве случаев разработчики МВИ нерасполагают. Ограниченная исходная информация приводит к определеннойнеточности результатов расчета погрешности измерений.

К расчетнымметодам оценивания погрешности измерений относят и имитационное моделированиенестабильности метрологических характеристик средств измерений, влияния внешнихфакторов и динамики изменений измеряемой величины на погрешность измерений.

5.3.2 Экспериментальные методы оценивания погрешности измерениймогут быть применены при выполнении следующих условий:

- имеютсясредства измерений контролируемой величины с погрешностью, которую можносчитать несущественной в реальных условиях эксперимента по оцениваниюпогрешности измерений;

- имеетсявозможность создать все существенные комбинации внешних влияющих величин изначений самой измеряемой величины, характерные для разрабатываемой МВИ.

В результате экспериментаполучают «статистические оценки» погрешности измерений или ее составляющих,относящиеся к конкретным объекту измерений, экземплярам средств измерений,значениям внешних влияющих величин и т.п. Чтобы получить «приписанные» значенияхарактеристик погрешности измерений, экспериментальные исследования погрешностинеобходимо осуществлять на представительной выборке объектов,средств и условий измерений.

Обычно прямоеэкспериментальное оценивание погрешности измерений в реальных(производственных) условиях измерений практически неосуществимо из-занедоступности точки отбора информации об измеряемой величине (входа датчика),отсутствия средств измерений необходимой точности, способных работать в этихусловиях, и других ограничений. В производственных условиях экспериментальнымспособомможно оценить погрешность лишь части измерительного канала, т.е. некоторые составляющие погрешности измерений.

Необходимо такжеиметь в виду, что экспериментальное оценивание погрешности измерений и еесоставляющих дает также приближенные результаты из-за невозможности полностьювыполнить приведенные выше условия.

5.3.3 Наиболее рациональной процедурой оценивания погрешностиизмерений при разработке большинства МВИ является расчетно-экспериментальная процедура.

Эта процедуразаключается в расчетном или экспериментальном оценивании составляющихпогрешности измерений и дальнейшем расчетном суммировании этих составляющих.Экспериментальными методами оцениваются те составляющие погрешности измерений,для которых могут быть выполнены указанные выше условия.

Рациональныйалгоритм процедуры расчетно-экспериментального оценивания погрешности измеренийприведен в МИ 2232-92 «ГСИ. Обеспечениеэффективности измерений при управлении технологическими процессами. Оцениваниепогрешности измерений при ограниченнойисходной информации».

При оцениваниипогрешности результатов количественногохимического анализа целесообразно использоватьМИ 2336-95 «ГСИ. Характеристики погрешности результатов количественногохимического анализа. Алгоритм оценивания». В приложении Б ГОСТ Р 8.563приведены типичные способы оценивания характеристик погрешности измерений поМКХА.

5.4 В ряде случаев при использовании результатов измеренийвозможно использование некоторых способов уменьшения погрешности измерений.Типичные способы уменьшения погрешности измерений следующие.

Внесение в результатыизмерений поправок, если систематическаясоставляющая существенна и незначительно изменяется в течение интервала временидействия поправки. Например, при измерениях температуры с помощью термопар ихпогрешности составляют основную часть погрешности измерений. Погрешноститермопар после года их эксплуатации изменяютсяочень медленно. Поэтому для повышения точности в результаты измеренийцелесообразно вводить поправки на отклонения от номинальных характеристикконкретных термопар. Эти поправки могут быть получены при их периодическихповерках (калибровках).

Использованиесреднего значения результатов многократных измерений (присущественной случайной составляющей погрешности). Этот способ применяют при относительно высокочастотной случайнойсоставляющей погрешности измерений, когда погрешности результатов однократныхизмерений могут считаться независимыми (слабокоррелированными).

При выборе(разработке) более точных методов и средств измерений целесообразноиспользовать рекомендации МИ 2301-94 «ГСИ. Обеспечениеэффективности измерений при управлении технологическими процессами. Методы испособы повышения точности измерений».

5.5 Разработка методов оперативного контроля точности измерений

Процедурыоперативного контроля в МКХА разрабатывают по МИ 2335-95 «ГСИ. Внутреннийконтроль качества результатов количественного химического анализа». Для этогоконтроля используют характеристики погрешности или ее составляющих.

Оперативныйконтроль нарушения точности результатов измерений в автоматизированных системахможет осуществляться с помощью косвенных показателей:

- по результатамтестирования автоматизированных систем управления или их подсистем;

- по невязкам вбалансе материальных и энергетических потоков в системах трубопроводов илисетях;

- порасхождениям показаний дублирующих приборов;

- по выходуизмеренных значений параметров за установленные границы при нормальномпротекании технологического процесса, что может фиксироваться средствамиизмерений других параметров;

- по превышениюскорости изменения результатов измерений максимально физически возможнойскорости изменения параметра.

6 ВЫБОР(РАЗРАБОТКА) МЕТОДОВ И СРЕДСТВ ПОВЕРКИ (КАЛИБРОВКИ) СРЕДСТВ ИЗМЕРЕНИЙ

Выбор (разработку)методов и средств поверки (калибровки) средств измерений осуществляют, если дляиспользуемых в МВИ (МКХА) средств измерений отсутствуют нормативные илирекомендательные документы на методики поверки.

Для этих целейможет быть использован «Автоматизированный указатель комплектовсредств поверки» (АИС «Указатель КСП»),разработанный ВНИИМС.

При разработкеметодик поверки необходимо обеспечить их «привязку» к поверочной схеме в данномвиде измерений.

7 ИСПЫТАНИЯ С ЦЕЛЬЮ УТВЕРЖДЕНИЯ ТИПАСРЕДСТВ ИЗМЕРЕНИЙ

Испытания сцелью утверждения типа средств измерений проводят, если типы используемых в МВИсредств измерений не утверждены и не внесены вГосударственный реестр средств измерений.

Указанноеположение относится к МВИ, применяемым в сферах распространения государственногометрологического контроля и надзора и для контроля сложных технических систем,на которые распространяется ГОСТР 22.2.04-94 «Безопасность в чрезвычайных ситуациях.

Техногенныеаварии и катастрофы. Метрологическое обеспечение контроля состояния сложных техническихсистем. Основные положения и правила». ГОСТР 22.2.04 распространяется на сложные технические системы, в которых можетвозникнуть источник чрезвычайной ситуации или чрезвычайнаяситуация при воздействии внешнего источника.

Согласно ГОСТР 22.2.04-94 сложной технической системой считается техническая система(объект), представляющая собой совокупность взаимодействующих,функционально независимых подсистем,предназначенных для достижения общей (конкретной) цели.

Процедурыиспытаний и утверждения типа средств измерений изложены в ПР 50.2.009-94 «ГСИ.Порядок проведения испытаний и утверждения типа средств измерений». Процедурыметрологической аттестации и утверждения типа стандартного образца изложены вГОСТ 8.315-91 «ГСИ. Стандартные образцы. Основные положения, порядокразработки, аттестации, утверждения, регистрации и применения».

8 РАЗРАБОТКА,ЭКСПЕРТИЗА И УТВЕРЖДЕНИЕ ДОКУМЕНТА НА МВИ

8.1Виды документов на МВИ и основные требования к ним приведены в ГОСТ Р 8.563 (п. 4.2).Рекомендации по построению низложению отдельныхдокументов на МВИ приведены в приложении В к ГОСТ Р 8.563-96. Отдельные рекомендациииз этого приложения могут быть использованы при изложении МВИ в разделах иличастях общего документа (в разделе ТУ,стандарта, конструкторского или технологического документа).

8.2 Положения,изложенные в документе на МВИ, должны обеспечивать при их соблюдении выполнение требований к погрешности измерений и другим регламентированным характеристикам МВИ.

В документе наМВИ вместо требований к погрешности измерений могут быть указаны приписанныехарактеристики погрешности измерений.

8.3 Экспертиза документов на МВИ

Метрологическаяэкспертиза МВИ - это анализ и оценка выбора методов и средств измерений,операций и правил проведения измерений и обработки их результатов с цельюустановления соответствия МВИ предъявляемым метрологическим требованиям

Проектыгосударственных стандартов, в которых излагаются МВИ, предназначенные дляприменения в сферах распространения ГМКН, должны подвергаться метрологическойэкспертизе в государственных научных метрологических центрах (ГНМЦ). Данную экспертизу не проводят, если ГНМЦ ранее аттестовалстандартизуемую МВИ.

Другиедокументы на МВИ, применяемые в сферах распространения ГМКН, подвергают метрологической экспертизе в ГНМЦ посогласованию между Госстандартом России и ведомствами или предприятием и ГНМЦ.

Документы наМВИ, предназначенные для применения в Вооруженных Силах Российской Федерации идругих войсках, подлежат метрологической экспертизе в 32 ГНИИИ МинобороныРоссии.

Документы наМВИ, не используемые в сферах распространения ГМКН, подвергают метрологической экспертизе в порядке, установленном введомстве или на предприятии.

При проведенииметрологической экспертизы документов на МВИ целесообразноиспользовать МИ 2267-93 «ГСИ. Обеспечениеэффективности измерений при управлениитехнологическими процессами. Метрологическаяэкспертиза технической документации».

8.4 Стандартизацию МВИ осуществляют в соответствии с положениямиГосударственной системы стандартизации Российской Федерации ( ГОСТ Р 1 ) и требованиями ГОСТ Р 8.563.После окончания разработки государственного стандарта в пояснительной записке ккомплекту документов, представляемых в Госстандарт России для утверждениястандарта, должны указываться выводы по результатам проведенных исследований,аттестации или экспертизы МВИ. Эти сведения проверяются НИИ Госстандарта, подготавливающимпроект стандарта к утверждению, на соответствие МВИ предъявляемым требованиям.

8.5 Утверждениедокумента на МВИ (кроме государственного стандарта) производится в порядке,установленном в ведомстве (на предприятии или в организации).

9 АТТЕСТАЦИЯ МВИ

9.1Аттестация МВИ - процедура установления и подтверждения соответствия МВИ предъявляемым к ней метрологическимтребованиям. Необходимо отличать аттестацию от метрологических исследований МВИ. Метрологические исследования - частьпроцедуры аттестации МВИ. В результате метрологических исследованийустанавливают метрологические характеристики,а при аттестации на основе результатов исследований делается вывод о соответствии МВИ заданным требованиям или приписанным характеристикам(регламентированным в документе на МВИ).

9.2 Аттестацииподвергают в обязательном порядке МВИ, применяемые в сферах распространениягосударственного метрологического контроля и надзора, а также для контролясостояния сложных технических систем, накоторые распространяется ГОСТ Р 22.2.004-94.

Аттестацию МВИ,применяемых вне сфер распространения ГМКН, проводят в порядкестановленном в ведомстве или на предприятии. Приэтом необходимость аттестации МВИ может возникать при существенной методическойсоставляющей или личностной составляющей(вносимой оператором) погрешности измерений,когда такие составляющие погрешности в процессе разработки МВИ определены недостаточночетко. Необходимость аттестации таких МВИ может определяться заказчиком илиуказываться в техническом задании на разработку МВИ.

9.3 Аттестацию МВИ, применяемых в сферах распространениягосударственного метрологического контроля и надзора, осуществляют:

- ГНМЦ;

- органыГосударственной метрологической службы;

- метрологическиеслужбы и иные организационные структуры по обеспечению единства измерений,аккредитованные на право аттестации МВИ.

Аттестацию МВИ,применяемых вне сфер распространения государственного метрологическогоконтроля и надзора, осуществляют:

- ГНМЦ;

- органыГосударственной метрологической службы;

-метрологические службы и иные организационные структуры по обеспечению единства измерений предприятий(организаций), разрабатывающих или применяющих МВИ.

Если метрологическаяслужба (структура) выполняет аттестацию МВИ, применяемой на другихпредприятиях, то эта метрологическая служба должна быть аккредитована на правоаттестации МВИ.

Аккредитациюметрологических служб (структур) предприятий и организаций осуществляютв соответствии с ПР 50.2.013-97 «ГСИ. Порядок аккредитации метрологических служб юридическихлиц на право аттестации методик выполнения измерений и проведения метрологической экспертизы документов».

9.4 Основныепроцедуры аттестации МВИ

9.4.1На аттестацию МВИ представляют:

- исходныетребования (техническое задание) на разработкуМВИ, в том числе требования к точности измерений и условиям измерений;

- документ(проект документа) на МВИ;

- программу ирезультаты экспериментального или расчетного оценивания характеристикпогрешности измерений, если оно проводилось при разработке МВИ.

9.4.2 АттестациюМВИ осуществляют путем метрологической экспертизы документации, теоретическихили экспериментальных исследований МВИ. Способ аттестации определяетсясложностью МВИ и опытом аттестации аналогичныхМВИ.

9.4.3 Приэкспертизе документа на МВИ целесообразно проанализировать объект измерений с целью определения,насколько назначение МВИ и измеряемая величина соответствуют измерительнойзадаче или контролируемому параметру объекта. Результаты анализа используют принеобходимости для уточнения назначения МВИ иформулировки измеряемой величины.

Экспертизадокумента на МВИ включает оценивание полноты и четкости требованийк условиям измерений. При этом может возникнуть необходимость ограниченияобласти применения МВИ.

При экспертизедокумента на МВИ, которая будет использоваться в сферах распространениягосударственного метрологического контроля и надзора, а также для контролясостояния сложных технических систем, необходимо проверить утверждение типовсредств измерений. Такая проверка может бытьосуществлена по Государственному реестру средств измерений, который находится во ВНИИМС, а в части утвержденных типов стандартных образцов - в УНИИМ Госстандарта России.

В части средствизмерений анализируют полноту иобоснованность требований к метрологическим характеристикам.

Еслипредставлены расчеты или результаты экспериментального оцениванияпогрешности измерений, то эти материалыподвергают анализу с целью учета всех существенных факторов, влияющих на погрешность измерений, и определения корректности методов ееоценивания.

9.4.4Теоретические и экспериментальные исследования МВИ в большей своей частизаключаются в оценивании погрешности измерений экспериментальным или расчетнымспособом, в том числе с помощью имитационного моделирования.

9.5 Оформление результатов аттестации МВИ

Приположительных результатах экспертизы или исследований МВИ документ наМВИ утверждают в установленном порядке. Об аттестации МВИ, изложенной в отдельном документе, в этом документе указывают:

«МВИ аттестована ********************(дата)»

***** -обозначение или наименование предприятия, метрологическая служба котороговыполнила аттестацию МВИ, или ГНМЦ или органа Государственной метрологическойслужбы, выполнившего аттестацию МВИ.

Если несколькоМВИ изложены в разделах или частях общего документа, то об аттестации МВИ вэтом документе указывают:

«МВИ (п.п....) аттестованы ******************** (дата)»

Приположительных результатах аттестации МВИ, применяемой в сфере распространения государственногометрологического контроля и надзора, а также для контроля состояния сложныхтехнических систем, оформляют свидетельство об аттестации МВИ, рекомендуемая форма которого приводится в приложении «Г» ГОСТ Р8.563-96. Для других МВИ свидетельство об аттестации оформляют по требованиюзаказчика.

Приложение А

ПЕРЕЧЕНЬ
документов на МВИ, применяемых в сфере распространения государственногометрологического контроля и надзора,

на_______________________________________

обозначение или наименование предприятия

№№ п/п

Обозначение и наименование документа, в котором регламентирована МВИ

Наименование МВИ или измеряемой величины

Назначение МВИ

Цех,

участок, технологический процесс

Отметка об аттестации МВИ, дата

1

МИ 2153 ГСИ.

Плотность нефти при учетно-расчетных операциях.

Методика выполнения измерений

Плотность нефти

Расчетные операции с потребителями продукции

Товарный склад

Свидетельство об аттестации № 21 от 06.11.94

...

………………….

……………….

……………..

……………..

…………….

15

Технические условия № ХХХХ на сплав ZZZZZ п. 5.3.2. Контроль характеристик сплава

Коэрцитивная сила по намагниченности

Контроль готовой продукции

Цех 5, участок термообработки

Аттестована 14.03.95

СОДЕРЖАНИЕ

1. Общие положения. 1

2. Внедрение ГОСТ Р 8.563. 2

3. Документы на МВИ.. 2

4. Разработка МВИ.. 3

5 Оценивание погрешности измерений. 6

6 Выбор (разработка) методов и средств поверки (калибровки) средств измерений. 8

7 Испытания с целью утверждения типа средств измерений. 8

8 Разработка, экспертиза и утверждение документа на мви. 8

9 Аттестация МВИ.. 9

Приложение А Перечень документов на МВИ, применяемых в сфере распространения  государственного метрологического контроля и надзора. 11



30
Мне нравится
Комментировать Добавить в закладки

Комментарии могут оставлять только зарегистрированные пользователи.

Пожалуйста зарегистрируйтесь или авторизуйтесь на сайте.
