МДС 31-8.2002 «Рекомендации по проектированию и устройству фонарей для естественного освещения помещений»

Рекомендации содержат сведения о современных конструкциях фонарей со светопропускающими элементами из стекла и полимерных материалов, предназначенных для устройства естественного освещения помещений зданий и сооружений.
В Рекомендациях изложены основные требования к фонарям - по конструктивному решению, сопротивлению теплопередаче, воздухопроницанию, несущей способности, атмосферостойкости и др.
Приведена методика выбора и расчета конструкций фонарей в соответствии с требованиями действующих нормативных документов.
Рассмотрены вопросы монтажа и эксплуатации фонарей.
Рекомендации предназначены для архитекторов, инженерно-технических работников проектных и строительных организаций, работников служб эксплуатации зданий, студентов строительных высших и средних учебных заведений.

Обозначение: МДС 31-8.2002
Название рус.: Рекомендации по проектированию и устройству фонарей для естественного освещения помещений
Статус: действующий
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 10.07.2002
Разработан: ОАО "ЦНИИпромзданий" 127238, Москва, Дмитровское шоссе, 46, к. 2
Утвержден: ОАО "ЦНИИпромзданий" (10.07.2002)
Опубликован: ГУП ЦПП № 2002

ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ
И ПРОЕКТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ ИНСТИТУТ
ПРОМЫШЛЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ
ОАО «ЦНИИПРОМЗДАНИЙ»

РЕКОМЕНДАЦИИ
ПО ПРОЕКТИРОВАНИЮ
И УСТРОЙСТВУ ФОНАРЕЙ
ДЛЯ ЕСТЕСТВЕННОГО
ОСВЕЩЕНИЯ ПОМЕЩЕНИЙ

МДС 31-8.2002

Москва 2002

Рекомендованы кизданию решением Секции строительных конструкций зданий Научно-техническогосовета ОАО «ЦНИИпромзданий» 10 июля 2002 г.

Рекомендации содержат сведения о современных конструкциях фонарей сосветопропускающими элементами из стекла и полимерных материалов,предназначенных для устройства естественного освещения помещений зданий исооружений.

В Рекомендациях изложены основные требования к фонарям - поконструктивному решению, сопротивлению теплопередаче, воздухопроницанию,несущей способности, атмосферостойкости и др.

Приведена методика выбора и расчета конструкций фонарей в соответствиис требованиями действующих нормативных документов.

Рассмотрены вопросы монтажа и эксплуатации фонарей.

Рекомендации предназначены для архитекторов, инженерно-техническихработников проектных и строительных организаций, работников служб эксплуатациизданий, студентов строительных высших и средних учебных заведений.

Разработаны ОАО «ЦНИИпромзданий» (кандидаты техн. наук Ю. П.Александров и Ф. Л. Шехтер).

СОДЕРЖАНИЕ

Предисловие. 2

1. Общие положения. 2

2. Нормативные ссылки. 2

3. Проектирование. 4

3.1. Общие требования к конструкциям.. 4

3.2. Зенитные фонари. 4

3.3. Светоаэрационные фонари. 10

3.4. Требования пожарной безопасности, предъявляемые к фонарям.. 11

3.5. Сопротивление теплопередаче. 11

3.6. Сопротивление воздухопроницанию.. 12

3.7. Естественное освещение помещений. 13

3.8. Прочность и прогибы конструктивных элементов. 17

4. Монтаж.. 20

5. Эксплуатация. 22

Приложение 1 Справочные значения сопротивления теплопередаче элементов светопропускающего заполнения фонарей. 24

Приложение 2 Расчетная температура воздуха в помещениях в холодный период года. 24

Приложение 3 Температура наружного воздуха и скорость ветра в географических пунктах России. 25

Приложение 4 Температура точки росы.. 33

Приложение 5 Коэффициент светового климата. 33

Приложение 6 Группы административных районов россии по ресурсам светового климата. 33

Приложение 7 Разряды зрительных работ в помещениях зданий жилых, коммунального назначения, общественных, административно-бытовых и вспомогательных, производственных помещениях предприятий бытового обслуживания. 34

Приложение 8 Значения коэффициента запаса kз 37

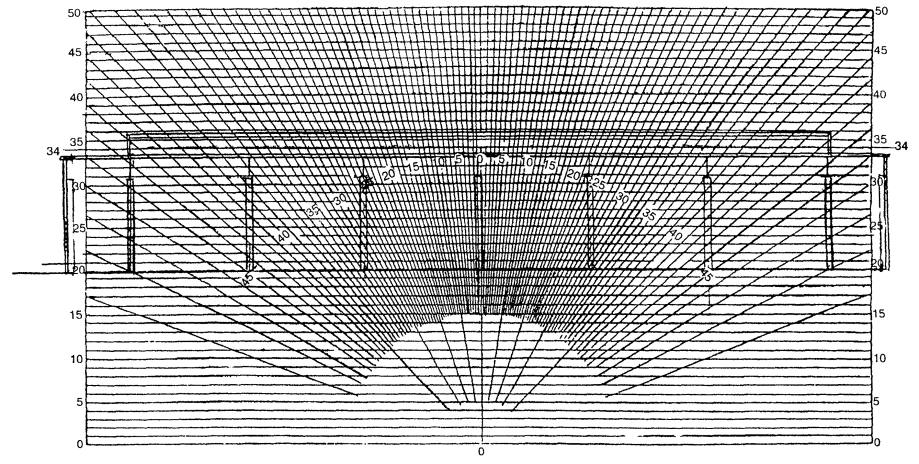

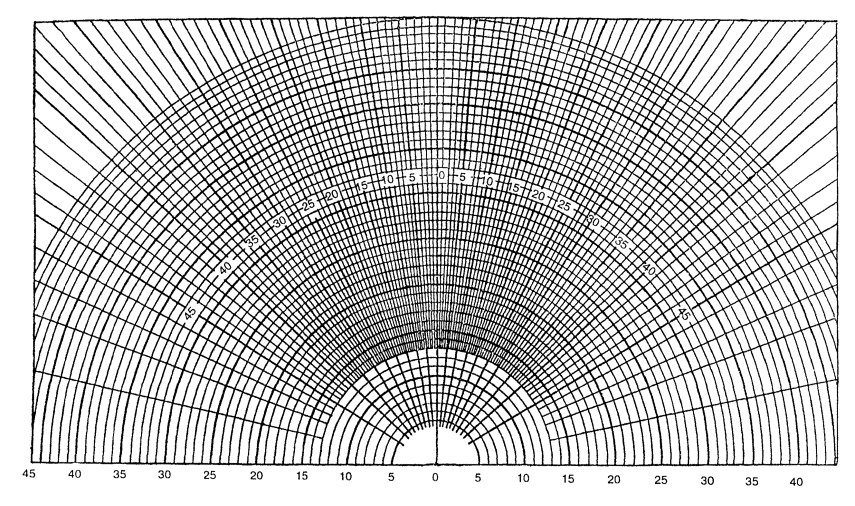

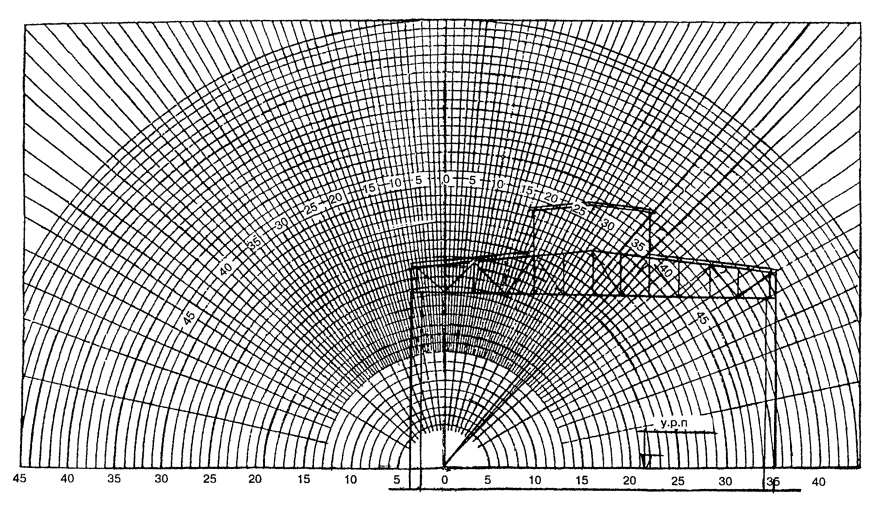

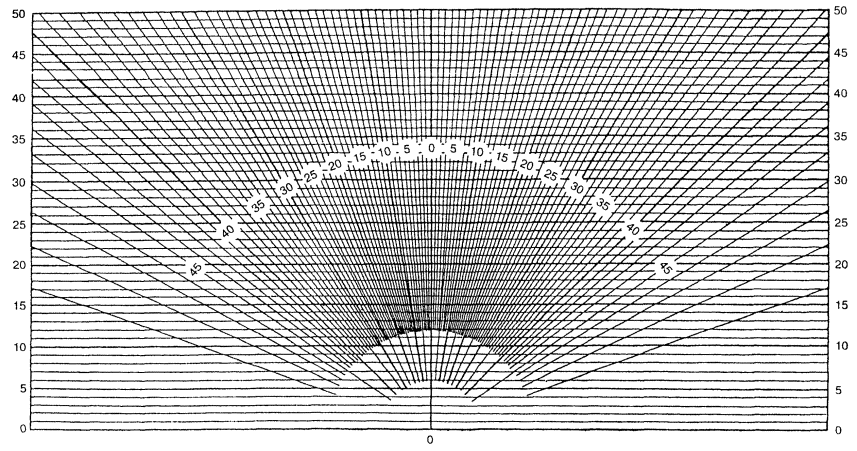

Приложение 9 Определение КЕО в расчетных точках помещения с помощью графиков А. М. Данилюка. 38

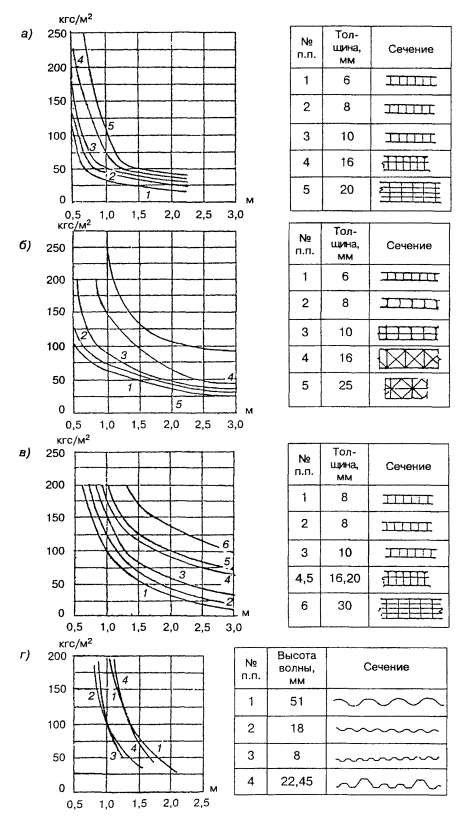

Приложение 10 Графики зависимости несущей способности панелей из сотового поликарбоната от величины пролета между несущими элементами. 40

Приложение 11 Примеры расчета фонарей. 40

Приложение 12 Предприятия-изготовители и поставщики. 47

Список литературы.. 53

ПРЕДИСЛОВИЕ

Современные строительные нормы и правила предъявляют высокие требованияк микроклимату в помещениях зданий и сооружений. Уровень освещенности,температура, влажность, скорость движения воздуха и другие характеристикимикроклимата имеют важное значение для жизнедеятельности людей и существенновлияют на производительность труда.

Светопрозрачные конструкции являются важным фактором в решении вопросовобъемно-планировочного решения зданий и формировании микроклимата в помещениях.

В последнее время появилось много новых видов конструкций верхнегосвета, которые позволяют рационально решать проблему устройства естественногоосвещения помещений зданий различного назначения, имеющих большую протяженностьпо длине и ширине. Техническая целесообразность и экономическая эффективностьновых видов светопрозрачных конструкций в значительной степени зависят отправильного их применения и учета специфических свойств.

Внесенные в 1998 г. Госстроем России в действующие строительные нормы и правила по строительнойтеплотехнике дополнения и изменения значительно повысили требования ктеплотехническим характеристикам светопрозрачных конструкций. В связи с этимпри устройстве фонарей стали более широко использовать эффективные видысветопропускающих элементов из стеклопакетов и полимерных материалов.

Настоящие Рекомендации содержат основные правила проектирования иустройства различных видов конструкций верхнего света - зенитных исветоаэрационных фонарей, включая вопросы теплотехнических, светотехнических ипрочностных расчетов конструкций.

Авторы надеются, что Рекомендации помогут архитекторам иинженерно-техническим работникам проектных и строительных организаций,сотрудникам предприятий-производителей в решении вопросов рационального выбораконструктивного решения фонарей во вновь строящихся и реконструируемых зданиях.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рекомендациираспространяются на проектирование и устройство светопрозрачных конструкцийверхнего света (далее - фонари), предназначенных для устройства естественногоосвещения и вентиляции помещений вновь строящихся и реконструируемыхобщественных, жилых и производственных зданий и сооружений.

1.2. Припроектировании и устройстве фонарей наряду с настоящими Рекомендациями следуетруководствоваться действующими нормативными документами по строительству иэксплуатации зданий и сооружений, технике безопасности, производственнойсанитарии, пожаро- и взрывобезопасности и другими документами, учитывающимиособенности размещаемых в здании организаций и производств.

1.3. Для устройстваверхнего естественного освещения помещений зданий применяют фонари зенитные ипрямоугольные светоаэрационные.

1.4. Зенитные фонарирекомендуется применять для устройства естественного освещения помещенийобщественных зданий, мансардных этажей жилых зданий, а также помещенийпроизводственных зданий с сухим и нормальным температурно-влажностным режимом иизбытками явного тепла, не превышающими 23 Вт/м3.

1.5. Для устройстваестественного освещения помещений производственных зданий с избытками явноготепла от 23 до 50 Вт/м3, к которым не предъявляются специальныетребования к чистоте воздуха, следует применять светоаэрационные фонари.

1.6. При проектированииверхнего естественного освещения помещений зданий, производственные процессы вкоторых сопровождаются избытками явного тепла более 50 Вт/м3 иинтенсивным выделением пыли и газов, рекомендуется применять фонари сфункциональным разделением по конструктивному решению на световые иаэрационные.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящих Рекомендациях даны ссылки на следующие стандарты, СНиП ипроектную документацию:

ГОСТ111-2001 «Стекло листовое. Технические условия»

ГОСТ2715-75* «Сетки металлические проволочные. Типы, основныепараметры и размеры»

ГОСТ 2889-80«Мастика битумная кровельная горячая. Технические условия»

ГОСТ4640-93* «Вата минеральная. Технические условия»

ГОСТ 5533-86 «Стеклолистовое узорчатое. Технические условия»

ГОСТ 7481-78«Стекло армированное листовое. Технические условия»

ГОСТ 8278-83*«Швеллеры стальные гнутые равнополочные. Сортамент»

ГОСТ8282-83* «Профили стальные гнутые С-образные равнополочные.Сортамент»

ГОСТ9573-96 «Плиты из минеральной ваты на синтетическом связующем теплоизоляционные.Технические условия»

ГОСТ14918-80* «Сталь тонколистовая оцинкованная с непрерывных линий.Технические условия»

ГОСТ15588-86 «Плиты пенополистирольные. Технические условия»

ГОСТ17622-72* Е «Стекло органическое техническое. Техническиеусловия»

ГОСТ19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия»

ГОСТ19903-74* «Прокат листовой горячекатаный. Сортамент»

ГОСТ19904-90 «Прокат листовой холоднокатаный. Сортамент»

ГОСТ20916-87 «Плиты теплоизоляционные из пенопласта на основе резольныхфенолформальдегидных смол. Технические условия»

ГОСТ22160-76 «Купола из органического стекла двухслойные. Технические условия»

ГОСТ24866-99 «Стеклопакеты клееные строительного назначения. Технические условия»

ГОСТ25621-83 «Материалы и изделия полимерные строительные герметизирующие иуплотняющие. Классификация и общие технические требования»

ГОСТ30245-94 «Профили стальные гнутые замкнутые сварные квадратные и прямоугольныедля строительных конструкций. Технические условия»

ГОСТ 30698-2000«Стекло закаленное строительное. Технические условия»

ГОСТ 30773-2000 «Стекло с низкоэмиссионным твердым покрытием.Технические условия»

ГОСТ30778-2001 «Прокладки уплотняющие из эластомерных материалов для оконных идверных блоков»

ГОСТ Р 51136-98«Стекло защитное многослойное. Общие технические условия»

СНиП 2.01.07-85*«Нагрузки и воздействия»

СНиП 2.03.06-85«Алюминиевые конструкции»

СНиП2.03.11-85 «Защита строительных конструкций от коррозии»

СНиП2.04.05-91* «Отопление, вентиляция и кондиционирование»

СНиП 2.08.01-89*«Жилые здания»

СНиП2.08.02-89* «Общественные здания и сооружения»

СНиП II-3-79*(изд. 1998 г.) «Строительная теплотехника»

СНиП II-4-79*«Естественное и искусственное освещение»

СНиП II-23-81*«Стальные конструкции»

СНиП II-25-80*«Деревянные конструкции»

СНиП II-26-76 «Кровли»

СНиП21-01-97* «Пожарная безопасность зданий и сооружений»

СНиП 23-01-99«Строительная климатология»

СНиП23-05-95 «Естественное и искусственное освещение»

СНиП 31.03-2001«Производственные здания»

МГСН 2.06-99«Естественное, искусственное и совмещенное освещение»

1.464.2-18 «Фонари зенитные с размерами светового проема 2,9×5,9со стальными переплетами»

1.464.2-21 «Фонари зенитные с размерами светового проема 1,5×1,7м со стальными переплетами»

1.464.2-25.93 «Фонари светоаэрационные одноярусные прямоугольные»

1.464.2-26.93 «Фонари зенитные длиной до 6 м стальные»

1.464.2-27.93 «Фонари ленточные длиной до 50 м стальные»

1.464.3-22 «Светоаэрационные фонари шириной 6 м и 12 м с одним ярусомпереплетов из конструкций серии 1.464-11/82»

1.464.3-28.94 «Фонари световые треугольные, устанавливаемые вдоль скатакровли производственных зданий промышленных предприятий»

1.464-29.94 «Фонари зенитные с применением органического стекла»

1.464-11/82 «Светоаэрационные фонари с одним ярусом переплетов»

1.464-13/82 «Светоаэрационные фонари с двумя ярусами переплетов»

1.465.1-15 «Плиты железобетонные ребристые размером 3,0×12 м дляпокрытий одноэтажных производственных зданий (с проемами в полке для зенитныхфонарей)»

1.465.1-20 «Плиты железобетонные ребристые размером 1,5×6 м дляпокрытий одноэтажных производственных зданий (с проемами в полке для зенитныхфонарей)»

1.465.1-21 «Плиты железобетонные ребристые размером 3×6 м дляпокрытий одноэтажных производственных зданий (с проемами в полке для зенитныхфонарей)»

3. ПРОЕКТИРОВАНИЕ

3.1.Общие требования к конструкциям

3.1.1. Выбор вида, конструктивного решения фонарейи способа их размещения в покрытии зданий следует производить на основаниианализа технико-экономического сравнения различных вариантов с учетом архитектурно-композиционногорешения здания или сооружения и особенностей выполняемых в них технологическихпроцессов.

3.1.2. Конструктивное решение фонарей и ихрасположение в покрытии здания или сооружения должно обеспечивать:

нормируемое значение коэффициента естественного (или совмещенного)освещения (КЕО*) в помещении;

поддержание в комплексе с системой отопления и вентиляции необходимыхпараметров температуры и скорости движения воздуха в рабочей зоне ивоздухообмена в помещении;

надежность эксплуатации в течение расчетного срока;

ремонтопригодность;

удобство эксплуатации.

* КЕО - коэффициент естественной освещенности представляет собойвыраженное в % отношение естественной освещенности, создаваемой в определеннойточке помещения светом неба, к одновременному значению наружной горизонтальнойосвещенности, создаваемой светом полностью открытого небосвода (СНиП 23-05-95).

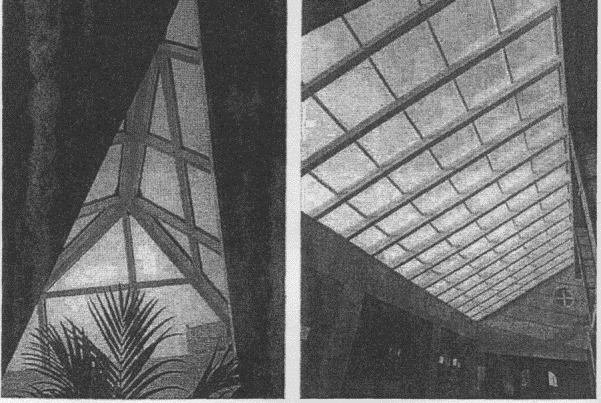

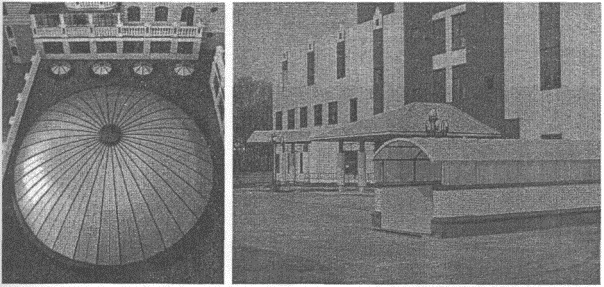

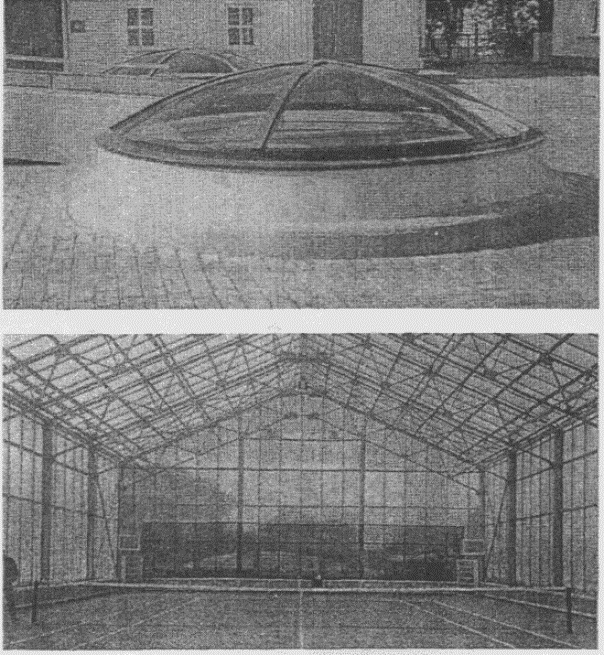

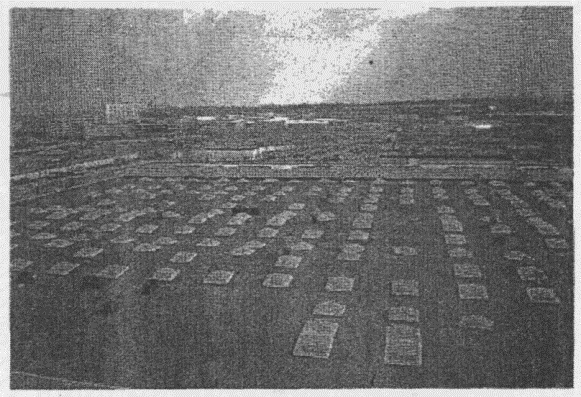

3.2.Зенитные фонари

3.2.1. Зенитные фонари (рис. 3.1 и 3.2)классифицируются по следующим основным признакам:

- материалу и виду элементов светопропускающего заполнения (листовоестекло, стеклопакеты, купола и панели из полимерных материалов);

- форме поверхности элементов светопропускающего заполнения(односкатные, двухскатные, пирамидальные, криволинейные);

- конструктивным решениям (глухие, открывающиеся).

3.2.2. Для устройства естественного освещенияпомещений рекомендуется применять унифицированные конструкции зенитных фонарей,утвержденные Госстроем России для массового применения, а также конструкциизенитных фонарей, разработанные отечественными и зарубежными фирмами (табл. 3.1),при наличии согласованной в установленном порядке технической документации(технических условий, технических свидетельств и проектных решений).

3.2.3. Конструктивное решение зенитных фонарейдолжно предусматривать возможность их поставки на строительство в комплекте, вкоторый входят элементы светопропускающего заполнения, несущие элементыкаркаса, створок, детали опорного контура, приборы и механизмы открывания,нащельники, уплотнительные прокладки, утеплитель, фартуки, предохранительныесетки, герметики, крепежные и другие детали.

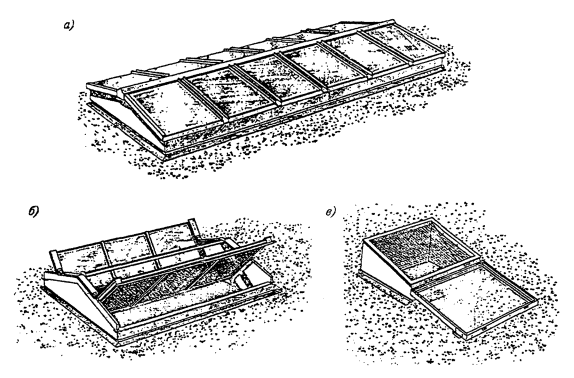

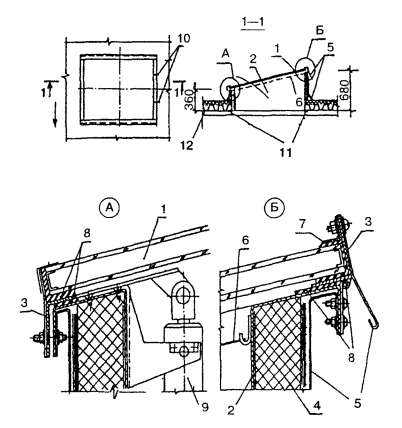

Рис. 3.1. Зенитныефонари со светопропускающими элементами из стеклопакетов

а - двухскатный глухой; б - двухскатныйоткрывающийся; в - односкатный открывающийся

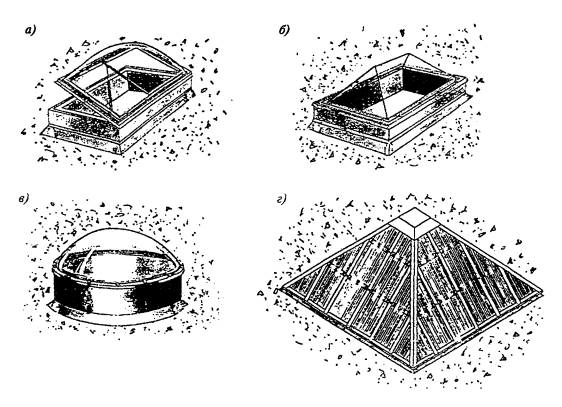

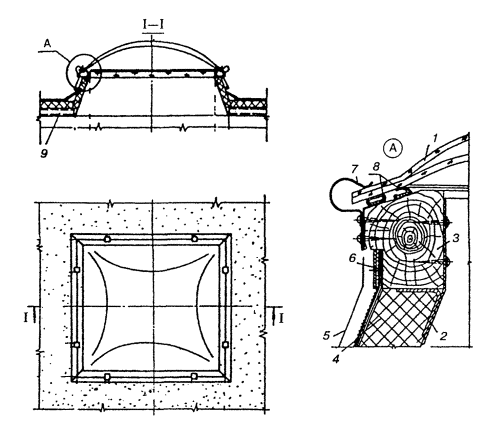

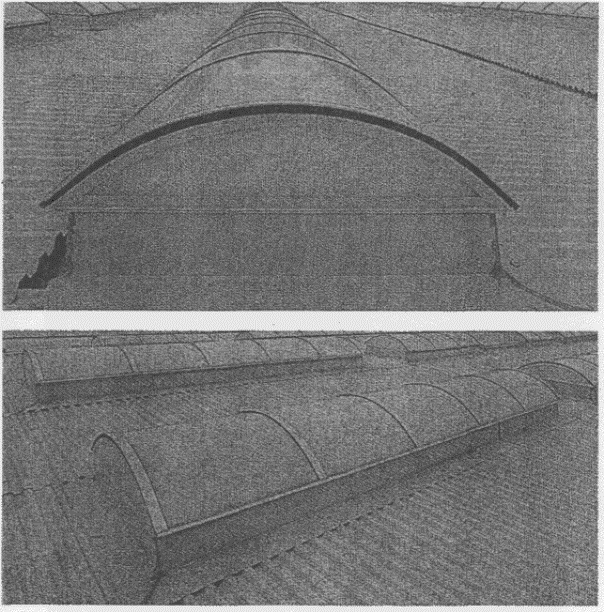

Рис. 3.2. Зенитныефонари со светопропускающими элементами из полимерных материалов

а - открывающийся с прямоугольным куполом изорганического стекла; б - глухой с пирамидальным куполом изорганического стекла; в - глухой с круглым куполом из органическогостекла; г - пирамидальный глухой сосветопропускающими элементами из сотового поликарбоната

Таблица 3.1

№ п.п.

Шифр, серия*

Размеры светового проема, м

Вид светопропускающего заполнения

Изготовитель, поставщик

Адрес поставщика

1

1.464.2-21

1,5×1,7

Стеклопакеты

Златоустовский завод металлоконструкций

456202, г. Златоуст, Челябинская обл., ул. 2-я Закаменская, 23

2

1.464.2-18

2,9×5,9

- » -

То же

3

1.464.2-26.93

2,7×2,7, 1,5×2,7

- » -

- » -

4

1.464.3-28.94

1,4×2,9, 1,4×5,9

- » -

- » -

5

1.464.2-27.93

60,0×2,0, 60,0×2,8

- » -

- » -

6

1.464.2-29.94

1,2×1,4, 1,1×1,1

Купола из оргстекла

ОАО «Завод Филикровля»

121874, Москва, Кутузовский проезд, 16

7

Зенитные фонари по рабочей документации

По номенклатуре предприятия

Купола из оргстекла, изделия из сотового поликарбоната

«CAODURO S.P.A» (московское представительство)

121019, Москва, ул. Ленивка, 1/45, стр. 3, офис 47

8

То же

То же

То же

ОАО «АЕДИФИКО»

121019, Москва, Никитский бульвар, 12

9

- » -

- » -

Стеклопакеты

ЗАО «Завод Мосметаллоконструкция»

142700, г. Видное, Московская обл.

10

- » -

- » -

»

ЗАО «Профиль-холдинг»

129832, Москва, ул. Щепкина, 28

11

- » -

- » -

Изделия из сотового поликарбоната, стеклопакеты

ЗАО «МСМ Лимитед»

129110, Москва, ул. Гиляровского, 39, офис 900

12

- » -

- » -

То же

ООО «ДИВВ»

125040, Москва, ул. Скаковая, 32

13

- » -

- » -

- » -

ООО «ВЕСТИНСТРОЙ»

117845, Москва, ул. Профсоюзная, 84/32, корпус В-4

14

- » -

- » -

Изделия из сотового поликарбоната

Фирма «ПОЛИГАЛЬ пластик индастриз Лтд» (представительство в Москве)

113162, Москва, ул. Люсиновская, 70, комн. 6

* Наименование альбома чертежей серии (шифра).

3.2.4. В качестве элементов светопропускающегозаполнения фонарей используют следующие материалы и изделия из силикатногостекла и полимеров:

стекло листовое по ГОСТ 111-2001;

стеклопакеты клееные одно- и двухкамерные по ГОСТ24866-99;

купола из органического стекла двухслойные по ГОСТ22160-76;

панели сотовые из поликарбоната по НД*;

профилированные и волнистые листы из светопропускающегополивинилхлорида (ПВХ) по НД.

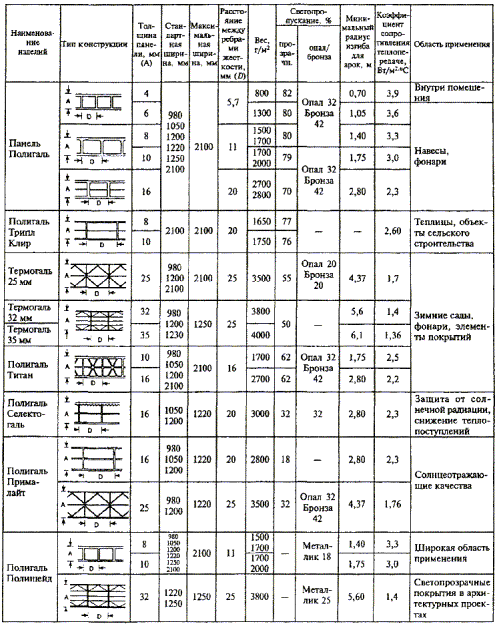

Основные физико-технические характеристики материалов даны в табл. 3.2.

Значения сопротивления теплопередаче указанных материалов и изделийданы в приложении 1.

* НД (здесь и далее по тексту) - технические условияили технические свидетельства на материалы и изделия.

Таблица 3.2

№ п.п.

Наименование материала

Государственный стандарт

Плотность, кг/м3

Коэффициент линейного расширения (×106), °С-1

Модуль упругости материала, ГПа

Коэффициент светопропускания

Коэффициент теплопроводности материала, Вт/(м·°С)

Пожарно-техническая характеристика по горючести

1

Стекло листовое

ГОСТ 111-2001

2500

8,5

70

0,85-0,87

0,76

НГ

2

Стекло закаленное строительное

ГОСТ 30698-2000

2500

8,5

70

0,85-0,87

0,76

НГ

3

Стекло армированное листовое

ГОСТ 7481-78

2500

8,5

70

0,65-0,75

0,76

НГ

4

Стекло листовое энергосберегающее

ГОСТ 30773-2000

2500

8,5

70

0,6-0,75

0,76

НГ

5

Стекло защитное многослойное

ГОСТ Р 51136-98

2500

8,5

70

0,6-0,8

0,76

НГ

6

Стекло листовое узорчатое

ГОСТ 5533-86

2500

8,5

70

0,6

0,76

НГ

7

Органическое техническое стекло

ГОСТ 17622-72 * Е

1200

80

2,8

0,9

0,18

Г3, Г4

8

Поликарбонат

-

1400

60-80

2,8

0,85

0,2

Г2, Г3

9

Поливинилхлорид (ПВХ) прозрачный

-

1400

60-80

3,2

0,85

0,16

Г2, Г3

3.2.5. Светопропускающие элементы из силикатногостекла и стеклопакетов должны опираться на несущие элементы по периметру (повсем сторонам).

3.2.6. Конструктивное решение зенитных фонарейдолжно обеспечивать независимость их статической работы от несущих элементовпокрытия.

Опорные контуры зенитных фонарей в покрытиях из сборных железобетонныхэлементов следует устанавливать на специальные плиты с проемами (см. серии1.465.1-15, 1.465.1-20, 1.465.1-21) или на монолитные железобетонныеконструкции покрытий, имеющие световые проемы, а в покрытиях изпрофилированного стального настила - на стальные прогоны.

3.2.7. Опорные контуры зенитных фонарей должнывозвышаться над кровлей не менее чем на 300 мм. Угол наклона к горизонтусветопропускающего заполнения зенитных фонарей должен составлять не менее 12°.Грани опорных контуров фонарей могут выполняться наклонными. Угол наклонаграней к вертикали не должен превышать 30°.

Примеры конструктивного решения различных видов фонарей сосветопропускающими элементами из стеклопакетов, органического стекла иполикарбоната и узлы их опирания показаны на рис. 3.3 - 3.8.

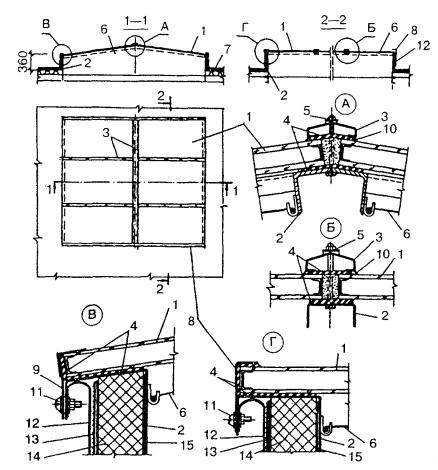

Рис. 3.3. Зенитныйфонарь со светопропускающими элементами из стеклопакетов

1 -стеклопакет; 2 - опорныйконтур; 3 - нащельник; 4 - уплотнительная резиноваяпрокладка; 5 - болт; 6 - защитнаяметаллическая сетка; 7 - уплотнитель; 8- прижимной элемент; 9 - упорныйэлемент; 10 - герметизирующаямастика; 11 - винт; 12 - фартук; 13 - гидроизоляционный ковер; 14 - утеплитель; 15 - пароизоляция

Рис. 3.4. Открывающийсязенитный фонарь с однокамерным стеклопакетом и механизмом открывания

1 - стеклопакет; 2- опорный контур; 3 - стальнаярама; 4 - утеплитель; 5 - фартук; 6 - защитная сетка; 7 - прижимной элемент; 8 - резиновые прокладки; 9 - механизм открывания; 10 - болты; 11 - несущие прогоны; 12- профилированный настил

Рис. 3.5. Зенитный фонарь со светопропускающимэлементом из органического стекла

1 - двухслойный купол из органического стекла; 2 - опорный контур; 3 -деревянная рама; 4 - утеплитель;5 - фартук; 6 - прижимная планка; 7 - прижимнаякляммера; 8 - уплотнитель; 9 - несущие прогоны

Рис. 3.6. Узлы сопряжения между стеклопакетами взенитном фонаре с каркасом из алюминиевых профилей

1 - стеклопакет; 2- несущий элемент; 3 - прижимнойэлемент; 4 - крепежный элемент;5 - уплотнитель; 6 - соединительный пластмассовыйэлемент; 7 - нащельник

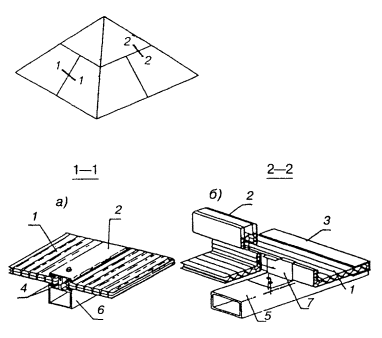

Рис. 3.7. Узлысопряжения элементов светопропускающего заполнения из сотового поликарбоната:

а - плоского; б - ребристого

1 -панель из сотового поликарбоната; 2 -нащельник из: а - алюминия и б - поликарбоната; 3 - торцевая накладка изполикарбоната; 4 - уплотнитель;5 - стальной несущий профиль; 6 - алюминиевыйнесущий профиль; 7 - деталь крепления панели

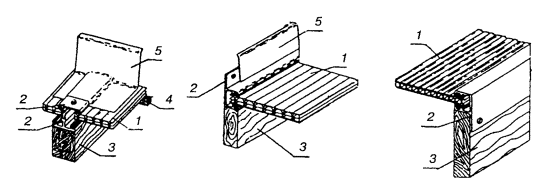

Рис. 3.8. Узлы сопряжения панелей из сотовогополикарбоната со стеной

1 - панель из сотового поликарбоната; 2 - алюминиевый крепежный профиль; 3 - деревянный ригель; 4- рейка обрешетки; 5 - фартук

3.2.8. Детали опорного контура и несущего каркасазенитных фонарей изготавливают из тонколистовой стали по ГОСТ 19903-74 и ГОСТ19904-90 и холодногнутых стальных профилей по ГОСТ 8278-83*,ГОСТ8282-83*, ГОСТ30245-94*. Соединение деталей опорного контура и рамныхэлементов следует, как правило, выполнять на болтах или самонарезающих винтах.Допускается соединение элементов на сварке.

Для изготовления опорных контуров зенитных фонарей могут такжеприменяться листы из стеклопластика и асбестоцемента, профили и листы изалюминиевых сплавов и другие материалы.

3.2.9. Несущиеконструкции элементов светопропускающего заполнения (каркас) зенитных фонареймогут выполняться из алюминиевых или стальных профилей. Крепление элементовсветопропускающего заполнения (стеклопакетов, панелей из поликарбоната)производится с помощью нащельников, закрепляемых к опорным конструкциямшурупами или самонарезающими винтами.

Нащельники выполняют из алюминиевых или холодногнутых стальныхпрофилей.

3.2.10. Опорныеконтуры должны быть утеплены и защищены от коррозии. Материалы, применяемые дляантикоррозийных покрытий, должны соответствовать требованиям СНиП 2.03.11-85.

3.2.11. Дляутепления опорных контуров зенитных фонарей следует, как правило, применятьплитные эффективные утеплители из негорючих (НГ) или слабогорючих (Г1)материалов с плотностью не более 250 кг/м3. В качестве такихматериалов могут применяться жесткие и полужесткие минераловатные плиты по ГОСТ9573-82, плиты теплоизоляционные из пенопласта по ГОСТ20916-87, плиты полистирольные типа ПСБ-С с антипиреном по ГОСТ15588-86.

3.2.12. Наклейкуплит утеплителя на стенки опорного контура рекомендуется производить на горячейбитумной мастике теплостойкостью до 100 °С по ГОСТ 2889-80.

3.2.13. Дляуплотнения и герметизации стыков элементов светопропускающего заполненияфонарей между собой и стыков между этими элементами и опорным контуром должныприменяться полимерные профилированные и плоские пористые прокладки (ГОСТ19177-81, ГОСТ25621-83, ГОСТ30778-2001), а для их герметизации - силиконовые или тиоколовые герметики,нетвердеющие самоклеющиеся ленты и другие подобные материалы по соответствующейнормативной документации.

3.2.14. Фартукизенитных фонарей следует изготавливать из стального оцинкованного листатолщиной 0,5 - 0,7 мм по ГОСТ14918-80.

3.2.15. Уплотнениестыков между элементами светопропускающего заполнения следует выполнятьвспененным полимерным материалом.

3.2.16. Уплотнители,прокладки, герметики и другие полимерные материалы, применяемые в конструкцияхзенитных фонарей, должны быть защищены от прямого солнечного облучениянащельниками или фартуками.

3.2.17. Полимерные материалы, используемые дляизготовления фонарей, должны иметь разрешение на их применение от органовГосударственного санитарного надзора.

3.2.18. Способыкрепления и герметизации элементов светопропускающего заполнения фонарей должныобеспечивать независимость их температурных деформаций от несущих элементов.

3.2.19. Дляустройства верхнего естественного освещения помещений с подвесными потолкамирекомендуется применять зенитные фонари со светопроводными шахтами (рис. 3.9).Поверхности внутренних граней опорных контуров фонарей и светопроводных шахтследует окрашивать материалами, имеющими коэффициент отражения не менее 0,85.Установка остекления в плоскости подвесного потолка не рекомендуется.

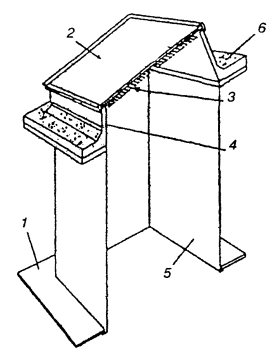

Рис. 3.9. Зенитный фонарь со светопроводной шахтой

1 - подвесной потолок; 2 - светопропускающее заполнение; 3 - защитная сетка; 4 -опорный конур; 5 - светопроводная шахта; 6 - кровля

3.2.20. Дляобеспечения безопасности эксплуатации зенитных фонарей со светопропускающимиэлементами из листового стекла или стеклопакетов под ними должны бытьустановлены предохранительные сварные сетки с размерами ячеек 50×50 мм,изготовленные по ГОСТ2715-75* из оцинкованной проволоки диаметром 2 мм. Сетки должнывыполняться в виде отдельных полотен с обрамлением из гнутых уголков илиарматурных стержней. Сетки навешиваются на крюки, устанавливаемые на стенкахопорного контура.

При применении светопропускающих элементов из стеклопакетов, нижнийслой которых (обращенный в сторону помещения) выполнен из защитногомногослойного стекла или стекла с наклеенной на его поверхность защитнойполимерной пленкой, предохранительная сетка может не устанавливаться.

3.2.21. Световые проемы внеутепленных покрытиях с кровлей из профилированных асбестоцементных илистальных листов рекомендуется заполнять вставками из светопрозрачногопрофилированного или волнистого ПВХ, форма поперечного сечения которыхсоответствует форме листов основной кровли.

Крепление светопрозрачных вставок к прогонам осуществляется самонарезающимивинтами или болтами со специальными шайбами и прокладками, устанавливаемыми погребням (рис. 3.10).

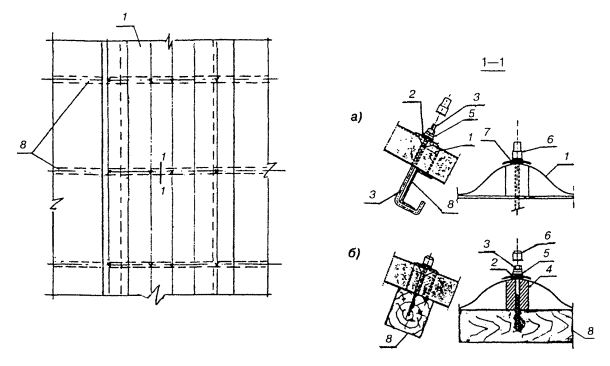

Рис. 3.10. Узлы крепления из светопропускающеговолнистого ПВХ к балкам покрытия:

а - стальным, б - деревянным

1 - светопропускающий элемент из ПВХ; 2 - накладка; 3 - крепежный элемент; 4- хомут; 5 - шайба; 6 -защитный колпачок; 7 - герметизирующая прокладка; 8 - балка

3.3.Светоаэрационные фонари

3.3.1. Дляустройства верхнего естественного освещения и вентиляции помещений, избыткиявного тепла в которых превышают 23 Вт/м3, как правило, должныприменяться прямоугольные одноярусные светоаэрационные фонари (рис. 3.11).Техническая документация на эти конструкции представлена в альбомах серий1.464.2-25.93, 1.464-11/82, 1.464-13/82 и 1.464.3-22.

Двухъярусные светоаэрационные фонари (серия 1.464-13/82) могутприменяться только при соответствующем технико-экономическом обоснованиицелесообразности их использования.

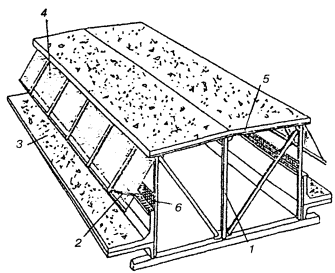

Рис. 3.11. Одноярусный светоаэрационный фонарь

1 - несущие элементы; 2 -механизм открывания; 3 - рамочныйстворный элемент; 4 -светопропускающее заполнение; 5 - покрытие; 6 - защитная сетка

3.3.2. Светоаэрационные фонари должны располагатьсяпо оси пролетов здания. Длина фонарей не должна превышать 120 м. Расстояниемежду торцами фонарей, а также от торца фонаря до наружной стены должно быть неменее 6 м.

Открывание створок фонарей должно быть механизированным (с включениеммеханизмов открывания из помещений) и дублировано ручным управлением.

Для открывания фонарей рекомендуется применять механизмы реечного типа(серия 1.464.2-25.93, вып. 5).

3.3.3. С внутренней стороны остеклениясветоаэрационных фонарей должна устанавливаться защитная металлическая сетка сразмерами ячеек не более 50×50 мм из оцинкованной проволоки диаметром 2мм. Сетка должна располагаться вертикально вдоль внутренней стороны несущихстоек фонаря на высоту не менее 1/3 высоты светового проема.

3.4. Требованияпожарной безопасности, предъявляемые к фонарям

3.4.1. Зенитные фонари сосветопропускающими элементами из материалов групп Г3 и Г4 (по горючести)допускается применять в производственныхзданиях I, II и III* степениогнестойкости класса пожарной опасности С0 в помещениях категорий В4, Г и Д спокрытиями из материалов с пожарной опасностью НГ и Г1 и рулонной кровлей,имеющей покрытие из гравия (7.8 СНиП 31-03-2001) или крупнозернистойпосыпки.

Общая площадь светопропускающих элементов таких фонарей не должнапревышать 15 % общей площади покрытия.

* Определение степени огнестойкости и классаконструктивной пожарной опасности здания - см. СНиП 21-01-97*.

3.4.2. Площадьпроема одного фонаря должна быть не более 12 м2 при удельной массесветопропускающих элементов не более 20 кг/м2 и не более 18 м2при удельной массе светопропускающих элементов не более 10 кг/м2.При этом рулонная кровля должна иметь защитные покрытия из гравия иликрупнозернистой посыпки.

3.4.3. Расстояние в свету между фонарями должносоставлять не менее 6 м при площади проемов от 6 до 18 м2 и не менее3 м при площади проемов до 6 м2.

При совмещении фонарей в группы они принимаются за 1 фонарь, к которомуотносятся все указанные ограничения.

3.4.4. Между фонарями со светопропускающимизаполнениями из материалов групп Г3 и Г4 в продольном и поперечном направлениипокрытия здания должны не более чем через 54 м устраиваться разрывы шириной не менее6 м. Расстояние по горизонтали от противопожарных стен до фонарей должносоставлять не менее 5 м.

3.5. Сопротивлениетеплопередаче

3.5.1.Основной теплотехнической характеристикой фонарей является приведенноесопротивление теплопередаче - R0 (справочные значения R0 элементов светопропускающего заполненияфонарей приведены в приложении 1). Требуемое значение приведенногосопротивления теплопередаче  определяют взависимости от величины градусо-суток отопительного периода (ГСОП) исходя изусловия обеспечения энергосбережения по табл. 3.3 и санитарно-гигиенических условий по формуле(2). Выполнение условия по формуле (2) позволяет устранить образование конденсатана поверхности элементов светопрозрачного заполнения фонарей со стороныпомещения в зимний период года.

Градусо-сутки отопительного периода (ГСОП) определяют по формуле

ГСОП =                                                    (1)

где tв - температура воздуха врабочей зоне помещения (определяется по приложению 2);

tот.пер и Zот.пер - средняя температура, °С, и продолжительность,сут, периода со средней суточной температурой воздуха ниже или равной 8 °С,принимаются по приложению 3.

Таблица 3.3

Градусо-сутки отопительного периода (ГСОП), °С·сут

Приведенное сопротивление теплопередаче конструкций верхнего естественного освещения , не менее, м2·°С/Вт

Зенитные фонари

Светоаэрационные фонари

Помещения общественных, административных и бытовых, лечебно-профилактических, детских учреждений, школ, интернатов, мансардных этажей жилых зданий, производственных зданий с избытком явного тепла до 23 Вт/м3

Производственные помещения с избытком явного тепла от 23 до 50 Вт/м3

2000

0,3

0,20

4000

0,35

0,25

6000

0,4

0,30

8000

0,45

0,35

10000

0,5

0,40

12000

0,55

0,45

Примечания

1. Промежуточные значения  определяются интерполяцией.

2. Приведенное сопротивление глухой части устройств верхнего света (опорных контуров, бортовых элементов и т.п.) должно быть не менее чем в 1,5 раза выше требуемого приведенного сопротивления теплопередаче светопрозрачной части.

3.5.2. Требуемое сопротивление теплопередачефонарей, отвечающих санитарно-гигиеническим условиям, определяют по формуле

                                                        (2)

где  - температура внутреннего воздуха под фонарем,определяемая по формуле

                                                   (3)

где tв - расчетная температура воздуха в рабочейзоне помещения в холодный период года (приложение 2);

Н - высота помещения,м;

tн - средняя температура наиболее холодной пятидневки (принимается поприложению 3);

tр - температура точки росы, принимаемая в зависимости от относительнойвлажности и значения  по приложению 4;

aв - коэффициент теплоотдачи ограждения, принимаемый равным 9,9 Вт/(м2·°С).

3.5.3. Из двух требуемых значений сопротивлениятеплопередаче по 3.5.1 и 3.5.2 при выбореконструктивного решения фонаря принимается наибольшее значение.

3.5.4. В случае, если возможные конструктивныерешения фонарей не обеспечивают выполнение требований формулы (2),следует в проекте предусматривать мероприятия по обдуву или обогреву внутреннейповерхности светопропускающих элементов в холодный период года.

3.6. Сопротивлениевоздухопроницанию

3.6.1. Фактическое сопротивление фонарейвоздухопроницанию Ru должно быть не менее требуемого сопротивлениявоздухопроницанию , м2·ч·Па/кг,определяемого по формуле

                                                     (4)

где Gн - нормативнаявоздухопроницаемость фонаря, кг/(м2·ч), принимается равной 10,0кг/(м2·ч);

K = 10 Па - разность давлений воздуха, прикоторой определяется сопротивление воздухопроницанию Ru;

Dр - разность давлений воздуха на наружной ивнутренней поверхности фонаря, Па, определяемая по формуле

                                      (5)

где Н - высотаот поверхности пола до низа фонаря, м;

γн и γв - удельный вес наружного и внутреннеговоздуха, Н/м3, определяемый по формулам, м:

                                                          (6)

                                                          (7)

где tн - средняя температура наиболее холоднойпятидневки, принимаемая по приложению 3;

tв - расчетная температура внутреннего воздуха, принимаемая по приложению 2;

v - максимальная изскоростей ветра по румбам за январь, повторяемость которых составляет 16 % и более, принимаемая поприложению 3.

3.6.2. Действительные значения воздухопроницаемостифонарей Gн принимаются по результатам испытаний.

Конструкция фонаря по показателю сопротивления воздухопроницанию должнаудовлетворять условию

                                                            (8)

3.7.Естественное освещение помещений

3.7.1. Основной величиной, характеризующейпоказатель естественного освещения помещений, является коэффициент естественнойосвещенности (КЕО).

Нормированное значение КЕО в помещении определяют по формуле

                                                          (9)

где ен - значениеКЕО, определяемое в зависимости от разряда зрительных работ, выполняемых впомещении (табл. 3.4);

mN - коэффициент светового климата, принимаемый с учетом ориентациисветового проема и района по ресурсам светового климата (приложения 5, 6).

3.7.2. Разряды зрительных работ, выполняемых впомещениях общественных и административно-бытовых зданий и мансардных этажейжилых зданий, следует принимать по приложению 7.

Разряды зрительных работ, выполняемых в помещениях производственныхзданий, следует принимать по отраслевым нормативным документам по строительномупроектированию зданий и сооружений, утвержденным в установленном порядке.

3.7.3. В случае, когда из-за особенностейобъемно-планировочных решений общественных, административно-бытовых и жилыхзданий или экономических соображений не представляется возможным обеспечитьтребуемое значение КЕО в помещениях, допускается предусматривать совмещенное ихосвещение, за исключением жилых комнат и кухонь жилых домов, помещений дляпребывания детей, учебных и учебно-производственных помещений школ и учебныхзаведений, спальных помещений санаториев и домов отдыха.

3.7.4. При проектировании совмещенного освещениязначение КЕО следует принимать по табл. 3.4 в зависимости от разрядовзрительных работ, выполняемых в помещениях (приложение 7).

3.7.5. Нормированные значения КЕО при совмещенномосвещении помещений производственных зданий следует принимать по табл. 3.4:

а) в случаях устройства освещения помещений, в которых выполняютсязрительные работы I, II и IIIразрядов;

б) для производственных помещений, в которых по условиям технологии,организации производства или климата в месте строительства требуютсяобъемно-планировочные решения, не позволяющие обеспечить нормированные значенияКЕО, а также в случаях подтвержденных соответствующими расчетами технико-экономическойцелесообразности применения совмещенного освещения;

в) в соответствии с утвержденными отраслевыми нормативными документами.

Таблица 3.4

Вид здания

Характеристика зрительной работы

Наименьший размер объекта различения, мм

Разряд зрительной работы

Подразряд зрительной работы

Нормируемое значение КЕО, ен, %

при естественном освещении

при совмещенном освещении

Жилые, общественные и административно-бытовые

Различение объектов при фиксированной и нефиксированной линии зрения:











очень высокой точности

От 0,15 до 0,30

А

1 (70*)

4,0

2,4





2 (< 70)

3,5

2,1

высокой точности

От 0,30 до 0,50

Б

1 (70)

3,0

1,8





2 (< 70)

2,5

1,5

средней точности

Более 0,50

В

1 (70)

2,0

1,2





2 (< 70)

2,0

1,2

Обзор окружающего пространства при очень кратковременном, эпизодическом различении объектов:

Независимо от размера объекта









при высокой насыщенности помещений светом

Г

-

3,0

1,8

при нормальной насыщенности помещений светом

Д

-

2,5

1,5

при низкой насыщенности помещений светом

Е

-

2,0

1,2

Общая ориентировка в пространстве интерьера и зонах передвижения при большом и малом скоплении людей

То же

Ж

-

Не регламентируется

З

-

Производственные

Наивысшей точности

Менее 0,15

I

-

-

6,0

Очень высокой точности

От 0,15 до 0,30

II

-

-

4,2

Высокой точности

От 0,30 до 0,50

III

-

-

3,0

Средней точности

Свыше 0,5 до 1,0

IV

-

4,0

2,4

Малой точности и грубая (очень малой точности) работа со светящимися изделиями в горячих цехах

Свыше 1,0

V, VI, VII

-

3,0

1,8

Общее наблюдение за ходом производственного процесса:











постоянное



VIII

-

3

1,8

периодическое при постоянном пребывании людей в помещении







1

0,7

периодическое при непостоянном пребывании людей в помещении







0,7

0,5

общее наблюдение за инженерными коммуникациями







0,3

0,2

* Относительная продолжительность зрительной работы, %.

3.7.6. В производственных помещениях зданий,строящихся в районах со средней температурой наиболее холодной пятидневки минус27 °С и ниже, а так же в помещениях, в которых выполняются работы I - IIIразрядов, допускается принимать значения совмещенного освещения по табл. 3.5.

В помещениях торговых залов магазинов и залов предприятий общественногопитания значения КЕО при совмещенном освещении, приведенные в табл. 3.4,могут быть уменьшены на 50 %.

3.7.7. Площадьсветовых проемов зенитных фонарей, необходимая для обеспечения нормируемогозначения КЕО в помещении, определяется по формуле

                                                     (10)

где ен - нормированноезначение КЕО;

kз - коэффициент запаса, принимаемый по приложению 8;

ηф - световая характеристика зенитных фонарей,определяемая по табл. 3.6;

Sn -площадь освещаемого помещения;

t0 - общий коэффициент светопропускания,определяемый по формуле

                                                   (11)

где t1 - коэффициент светопропускания светопропускающего элемента,определяемый по табл. 3.7;

t2 - коэффициент, учитывающий потери света внесущих элементах каркаса, принимаемый для открывающихся фонарей 0,75, а дляглухих - 0,9;

t3 - коэффициент, учитывающий потери света внесущих конструкциях, принимаемый 0,8 - 0,9;

t4 - коэффициент, учитывающий потери света взащитной сетке, устанавливаемой под фонарем, принимаемый равным 0,9;

rф - коэффициент, учитывающий повышение КЕО при верхнем освещении за счетсвета, отраженного от поверхностей помещения, принимаемый по табл. 3.8;

kф - коэффициент, учитывающий тип фонаря, принимаемый для зенитныхфонарей длиной менее 6 м равным 1,1, а для фонарей большей протяженности - 1,0,для светоаэрационных фонарей - 1,2.

3.7.8. Общая площадь световых проемов зенитныхфонарей, как правило, не должна превышать 15 % площади пола. В случае, если приэтом не достигается средний требуемый уровень естественного освещения впомещении, следует устраивать совмещенное освещение.

3.7.9.Необходимую для обеспечения нормируемого уровня естественного освещенияпомещений площадь световых проемов фонарей определяют при условии отсутствия вних мебели, оборудования и других предметов. Установленные расчетом размерысветовых проемов фонарей могут быть уменьшены на 10 % (5.5 СНиП23-05-95 ).

3.7.10. Размеры световых проемов зенитных фонарейследует выбирать с учетом высоты помещений. Для освещения помещений высотой до6 м рекомендуется применять фонари с площадью световых проемов до 3 м2.

Таблица 3.5

Разряд зрительных работ

Минимальное нормированное значение КЕО, %, при совмещенном освещении

I

3

II

2,5

III

2

IV

1,5

V

1

VI

0,7

Таблица 3.6

Значения световойхарактеристики ηф зенитных фонарей

Схема фонаря

Отношение площади выходного отверстия S2 к сумме площадей входного отверстия S1 и боковой поверхности фонаря Sб

Индекс помещения

0,5

0,7

1

1,25

1,5

2

2,5

3

4

5

0,05

25

19

16

14,3

13,3

12

11,5

11

10,5

10

0,1

13

10,3

8,5

7,7

7

6,3

6

5,8

5,5

5,4

0,2

7

5,6

4,6

4,2

3,8

3,4

3,3

3,1

3

2,9

0,3

5

4

3,3

2,9

2,7

2,4

2,3

2,2

2,1

2

0,4

4,2

3,3

2,7

2,4

2,2

2

1,9

1,85

1,8*

1,7

0,5

3,7

2,9

2,4

2,1

2

1,8

1,7

1,6

1,55

1,5

0,6

3,3

2,6

2,1

1,9

1,8

1,6

1,5

1,45

1,4

1,3

0,7

3,1

2,4

2

1,8

1,6

1,5

1,4

1,35

1,3

1,25

0,8

2,9

2,3

1,9

1,7

1,55

1,4

1,35

1,3

1,2

1,2

0,9

2,8

2,2

1,8

1,6

1,5

1,35

1,3

1,25

1,2

1,15

Индекс помещения

где lп - длина помещения вдоль оси пролетов;

b - ширина помещения;

H - высота покрытия над условной рабочей поверхностью.

Таблица 3.7

Вид светопропускающего заполнения

Значение t1

Стекло листовое

0,87

Стекло листовое армированное

0,6

Стеклопакет однокамерный

0,75

Стеклопакет двухкамерный

0,65

Купол двухслойный из органического стекла

0,85

Панель сотовая из поликарбоната

0,6 - 0,75

Листы профилированные прозрачные из поливинилхлорида

0,8

Таблица 3.8

Значения коэффициентаrф

Отношение высоты помещения, принимаемой от условной рабочей поверхности до остекления Нф, к ширине пролета l1

Средневзвешенный коэффициент отражения потолка, стен и пола

rср = 0,5

rср = 0,4

rср = 0,3

Количество пролетов

1

2

3 и более

1

2

3 и более

1

2

3 и более

2

1,7

1,5

1,15

1,6

1,4

1,1

1,4

1,1

1,05

1

1,5

1,4

1,15

1,4

1,3

1,1

1,3

1,1

1,05

0,75

1,45

1,35

1,15

1,35

1,25

1,1

1,25

1,1

1,05

0,5

1,4

1,3

1,15

1,3

1,2

1,1

1,2

1,1

1,05

0,25

1,35

1,25

1,15

1,25

1,15

1,1

1,15

1,1

1,05

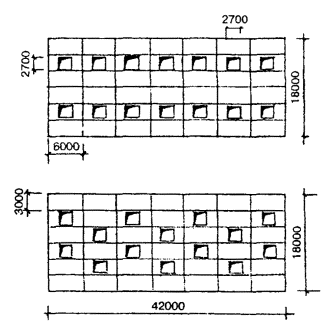

3.7.11. Расположение световых проемов в покрытии здания определяетсяхарактером размещения рабочих мест в помещении.

При поточном или конвейерном технологическом процессе фонари следуетрасполагать над технологическими линиями.

В случаях, когда не предъявляются специальные требования кестественному освещению рабочих мест, фонари рекомендуется размещать равномернопо площади покрытия.

Неравномерность естественного освещения по площади помещенийпроизводственных и общественных зданий не должна превышать 3 : 1. Неравномерностьестественного освещения не нормируется для вспомогательных помещенийпроизводственных зданий и помещений общественных зданий с разрядами зрительнойработы Г, Д, Е, Ж, З.

3.7.12. Степеньнеравномерности естественного освещения по площади помещения находят позначениям КЕО в расчетных точках, расположенных на пересечении вертикальнойплоскости разрезов помещения с наименьшей и наибольшей освещенностью и условнойрабочей поверхности или пола.

Определение КЕО в расчетных точках помещения следует производить пометоду, изложенному в приложении 9 настоящих Рекомендаций.

3.7.13. Зенитныефонари не должны располагаться в местах перепада высот зданий. Расстояние отфонарей до места перепада высот должно составлять не менее 6 м. Расстояние отзенитных фонарей до парапетов и вентиляционных камер должно составлять не менее3 м.

3.7.14. Среднее значение КЕО впомещениях, освещаемых светоаэрационными фонарями с однослойным остеклением,может определяться с помощью графиков, приведенных на рис. 3.12.

При заполнении световых проемов однокамерными стеклопакетами значенияКЕО на рис. 3.12должны быть уменьшены на 12 - 15 %, а при заполнении панелями из поликарбонататолщиной 10 - 16 мм - на 15 - 20 %.

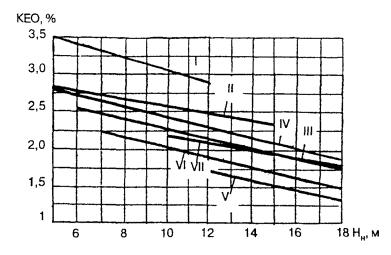

На рис. 3.12 приведены значения КЕО для помещенийвысотой от условной рабочей поверхности (у.р.п.) до низа светоаэрационногофонаря до 18 м и длиной - 60 м и более. При меньшей длине фонаря и большейвысоте до низа фонаря принимаемые по графикам значения КЕО должны умножаться накоэффициент K1 приведенный в табл.3.9.

Рис. 3.12. Графикидля определения средних значении КЕО на у.р.п. в помещениях, освещаемыхпрямоугольными светоаэрационными фонарями

I - фонарь одноярусный высотой 1,8 м, шириной 6 м,помещение пролетом 18 м

II -      »                 »                   »           »             »         12 м         »                 »        24 м

III -     »                 »                   »           »             »         12 м         »                 »        30 м

IV -    »                 »                   »           »             »         12 м         »                 »        36 м

V -      »                 »                   »           »             »         12 м         »                 »        42 м

VI - двухъярусный фонарь высотой 2×1,25 м »     12 м         »                 »        36 м

VII -           »                   »             »             »      »         12м         »                 »        42 м

Таблица 3.9

Длина светоаэрационного фонаря, м

Значения коэффициента K1 при расстоянии от у.р.п. до низа фонаря

до 18 м

от 18 до 25 м

60

0,95

0,83

48

0,9

0,8

36

0,8

0,7

24

0,7

0,55

3.8. Прочность ипрогибы конструктивных элементов

3.8.1.Конструктивные элементы фонарей по характеру статической работы разделяются нанесущие (элементы каркаса, импосты, опорные контуры и др.) и самонесущие(светопропускающие элементы).

Несущие элементы фонарей и светопропускающие элементы из полимерныхматериалов рассчитываются по прочности и прогибам. Элементы светопропускающегозаполнения из стекла рассчитываются только по прочности.

3.8.2. Элементыфонарей должны рассчитываться на нагрузки от снега, ветра и собственного веса.Нормативные значения ветровых и снеговых нагрузок следует принимать по СНиП 2.01.07-85*.

3.8.3. Расчетныезначения нагрузок на элементы фонарей определяются как произведение ихнормативных значений на коэффициенты надежности по нагрузкам, принимаемые для:

снега -

ветра -

собственного веса:

 - металлических элементов;

 - светопропускающих элементов.

3.8.4. При расчетефонарей на одновременное действие снеговых и ветровых нагрузок расчетнаянагрузка умножается на коэффициент сочетания нагрузок y, принимаемый равным 0,9.

3.8.5. Сборнагрузок на несущие элементы фонарей от ветра и снега следует производитьсогласно схемам, указанным в табл. 3.10.

3.8.6. Коэффициент условий работы при расчетенесущих элементов фонарей на прочность принимается для конструкций:

стальных - 1,1 (разд. 4 СНиПII-23-81*);

алюминиевых - 1,0 (3.13 СНиП 2.03.06-85);

деревянных - 1,0 (табл. 5 СНиП II-25-80).

3.8.7. Величина расчетной нагрузки от снегаопределяется по формуле

                                                      (12)

где μ0 - коэффициент, учитывающий снижение снеговой нагрузки для зенитныхфонарей зданий, расположенных в районах с v 4 м/с (см. прил. 3)*,равный 0,85. Снижение нагрузки не распространяется на фонари, защищенные отпрямого воздействия ветра соседними зданиями и сооружениями, удаленными менеечем на 10Н, где H - превышение здания над фонарем (5.5 СНиП 2.01.07-85*);

S0 - вес снегового покрова на 1 м2горизонтальной поверхности земли, принимаемый в соответствии с указаниями 5.2 СНиП 2.01.07-85*;

μ - коэффициент перехода от веса снеговогопокрова земли к снеговой нагрузке на светопропускающее заполнение, принимаетсяпо прил. 3 СНиП 2.01.07-85*.

* v- максимальная из средних скоростей ветрапо румбам за январь.

3.8.8. Величина расчетной нагрузки от ветровогодавления определяется по формуле

                                                       (13)

где w0 - нормативное значение ветрового давления, принимается по 6.4 СНиП 2.01.07-85*,кПа;

k - коэффициент, учитывающий изменение ветровогодавления по высоте (принимаемого по 6.5 СНиП 2.01.07-85*);

с - аэродинамическийкоэффициент (принимается по 6.6 СНиП2.01.07-85*).

3.8.9. Значения допустимых относительных прогибовнесущих элементов фонарей следует принимать не более при опирании на них:

листового стекла - 1/200;

стеклопакетов - 1/300;

элементов из полимерных материалов - 1/150.

Таблица 3.10

Схема сбора нагрузок с остекления на несущие элементы

Расчетная схема

Значения максимальных моментов и прогибов

1                                              a = b

f

2                                              a > b

3                                              a > b

3.8.10. Толщина стекла, располагаемого вертикально, в светоаэрационных фонаряхопределяется расчетом на ветровые нагрузки.

В зенитных фонарях элементы остекления рассчитываются на совместноевоздействие нагрузок от ветра, снега и собственного веса стекла. При этом вслучае, если нагрузка от ветра направлена от наружной поверхности стекла(отрицательное давление), расчет производится на большую из сочетаний нагрузок.

3.8.11. Величинарасчетной нагрузки от собственного веса определяется по формуле

                                                 (14)

где  - собственный весконструкции, кг/м2;

a - угол наклона остекления.

3.8.12. Толщину стекла, опертого по 4 сторонам, в зенитных и светоаэрационныхфонарях следует определять по формуле

                                    (15)

где Ru - расчетное сопротивление стекла на растяжение при изгибе, принимаемоеравным 15,0 МПа;

qр - суммарная расчетная нагрузка на стекло, МПа;

а - большая сторонастекла, м;

b - меньшая сторонастекла, м;

β - коэффициент, принимаемый равным:

0,2 при l < 1,5;

0,1 при 1,5 < l 2;

0,08 при l > 2;

т - коэффициент,зависящий от сочетания или вида нагрузки на стекло, определяется по формуле

                                                 (16)

где  - расчетная нагрузкаот ветра;

 - расчетная нагрузка от собственного веса;

 - расчетная нагрузка от снега.

Независимо от результатов расчета толщина стекла в зенитных фонаряхдолжна приниматься не менее 5 мм, а в светоаэрационных - не менее 4 мм.

3.8.13. Совместная работа стеколв стеклопакетах при воздействии расчетных нагрузок (от собственного веса, снегаи ветра) не учитывается. При расчете стекол в стеклопакетах в расчетпринимается только одно стекло, расположенное со стороны действия суммарнойнагрузки.

Максимальная площадь каждого из стеклопакетов, применяемых дляустройства светопропускающих элементов фонарей, не должна превышать 2,5 м2.

3.8.14. Справочные значениянесущей способности некоторых видов светопропускающих элементов изполикарбоната и поливинилхлорида, в зависимости от длины пролета, даны вприложении 10.

4. МОНТАЖ

4.1. Монтаж фонарей следует выполнять,руководствуясь указаниями рабочих чертежей и проекта производства работ (ППР),а также требованиями СНиП по технике безопасности и правилами пожарнойбезопасности при производстве строительно-монтажных работ.

4.2. Проект производства работ по монтажу фонарейдолжен содержать:

календарный план с указанием очередности и сроков выполнения работ;

графики потребностей в материалах и конструкциях;

очередность и сроки поставки конструкций или отдельных их элементов настроительство;

способы укрупнительной сборки отдельных элементов или конструкций вцелом с указанием максимально возможных размеров и веса;

технологическую последовательность монтажа конструкций с учетом ихособенностей;

мероприятия по обеспечению пространственной жесткости и неизменяемостиконструкций при монтаже;

порядок приемки установленных конструкций, включая скрытые работы;

мероприятия по пожарной безопасности.

В проекте производства работ должны быть указаны места складированиямонтируемых элементов, места для выполнения подготовительных работ, подъемныемеханизмы, правила техники безопасности проведения работ.

4.3. Конструкции фонарей, как правило, должныизготавливаться на специализированных заводах. Отдельные сборочные единицыфонарей должны иметь полную заводскую готовность и поставляться настроительство комплектно для последующей их сборки. Уровень готовностисборочных единиц фонарей устанавливается в договоре на их изготовление(поставку) по согласованию изготовителя с потребителем.

4.4. Транспортирование и хранение конструкцийфонарей, в том числе светопропускающих элементов, должно производиться всоответствии с требованиями ГОСТ или технических условий на эти изделия, атакже установленными правилами перевозки таких грузов.

4.5. При хранении светопропускающие элементыфонарей должны быть защищены от атмосферных осадков и прямого солнечного облучения.Стеклопакеты, листовое стекло и купола из полимерных материалов должныхраниться и перевозиться в специальных контейнерах в вертикальном положении, апанели из поликарбоната и профилированные листы из ПВХ - в горизонтальномположении в штабелях, опирающихся на деревянные подкладки.

4.6. Каждое изделие должно быть упаковано изамаркировано.

Маркировка изделий из поликарбоната и ПВХ должна указывать их наружнуюповерхность, защищенную от ультрафиолетового облучения.

4.7. Поставляемые на строительство конструкциифонарей должны удовлетворять требованиям действующей нормативной документацииили документа, подтверждающего пригодность применения их в строительстве.

4.8. Работы по монтажу фонарей рекомендуетсяпроизводить в теплый период года.

4.9. При производстве работ по монтажусветопропускающих элементов фонарей, а также в процессе выполнения отделочныхработ необходимо предусматривать мероприятия по их защите от повреждений изагрязнений.

4.10. Перед монтажом конструкций фонарейпроизводителем работ должна быть произведена техническая приемка отдельных ихэлементов и выполнены подготовительные работы.

Техническая приемка включает проверку геометрических параметров,комплектности конструкций, качества защитных покрытий и др.

4.11. Монтаж фонарей должен производитьсяспециализированной строительной организацией, имеющей право (лицензию) напроизводство таких работ.

Окончание монтажных работ должно подтверждаться актом сдачи-приемки,включающим в себя гарантийные обязательства производителя работ.

4.12. Монтаж зенитных фонарей производят вследующей последовательности выполнения основных операций:

установка, выверка и закрепление опорных контуров и несущего каркаса;

монтаж предохранительных сеток;

устройство пароизоляции опорных контуров;

утепление стенок опорных контуров;

устройство гидроизоляции опорных контуров;

монтаж светопропускающих элементов; установка нащельников и устройствогидроизоляции стыков.

4.13. Монтажпрямоугольных светоаэрационных фонарей должен производиться со следующейпоследовательностью выполнения отдельных операций:

установка, выверка и закрепление несущих элементов;

монтаж элементов покрытия;

монтаж бортовых элементов;

установка защитных сеток; монтаж карниза и устройство пароизоляции напокрытии;

монтаж пожарных лестниц;

утепление бортовых элементов и покрытия;

устройство кровли;

монтаж механизмов открывания;

монтаж створок и их остекление;

установка вставок и нащельников.

4.14. Работы поустановке опорных контуров зенитных фонарей, их утеплению и гидроизоляциипроизводятся одновременно с устройством конструкций покрытия.

4.15. При устройстве зенитных фонарей вреконструируемом здании, в покрытии которого не были предусмотрены специальныесветовые проемы, они должны выполняться с помощью специального инструментапутем вырезания отверстий дисковыми пилами с насадками из сверхтвердыхматериалов. Выполнение отверстий в покрытии с помощью ударных инструментов недопускается.

Возможность устройства световых проемов в существующем покрытии изжелезобетона, в том числе из сборных железобетонных плит, должна бытьподтверждена расчетом.

4.16. Работы по монтажу несущих элементов каркаса,защитных сеток, окраске металлоконструкций, утеплению стенок опорных контуровзенитных фонарей следует, как правило, выполнять при укрупнительной сборкеконструкций.

4.17. Монтажные работы по устройству зенитныхфонарей со светопропускающими элементами из листового стекла или стеклопакетовбез установленных в световом проеме защитных металлических сеток производить неразрешается.

Производственный персонал, выполняющий работы по монтажу фонарей,должен пройти соответствующий инструктаж и обучение.

4.18. Крепление опорных контуров зенитных фонарей,устанавливаемых на железобетонных плитах, имеющих специальные световые проемы,следует производить посредством их приварки к закладным деталям плит. Приотсутствии закладных деталей опорные контуры фонарей крепят к элементамжелезобетонного покрытия с помощью анкерных болтов.

При установке зенитных фонарей на покрытии из стальногопрофилированного настила опорные контуры крепят к прогонам покрытиясамонарезающими винтами или болтами.

4.19. Сотовые панели из поликарбоната должныустанавливаться в конструкции таким образом, чтобы каналы в панелях былинаправлены вдоль ската.

Верхние и нижние торцы панелей из сотового поликарбоната герметизируютспециальной лентой, после чего торцы закрываются насадками.

Перед герметизацией все каналы должны быть продуты.

4.20. При необходимости панели из сотовогополикарбоната и листы из ПВХ обрезают по месту дисковыми или ручными пилами смелкими зубьями. Отверстия в панелях сверлятся ручной или электрической дрелью.При сверлении отверстий необходимо предусмотреть допуск на термическоерасширение материала в процессе эксплуатации, который должен быть не менее 3мм/м длины.

4.21. Утеплитель зенитных фонарей крепят кбортовым элементам светоаэрационных фонарей и к стенкам опорных стакановзенитных фонарей на клею с тщательной подгонкой плит друг к другу.

4.22. Работы по устройству гидроизоляции опорныхэлементов фонарей должны производиться с учетом требований СНиП II-26-76.

4.23. Установленные в покрытии фонари должны бытьприняты приемной комиссией с участием представителей заказчика, генеральногоподрядчика и субподрядчика. Приемка оформляется актом за подписью членовкомиссии.

При приемке проверяется:

соответствие установленных фонарей рабочей документации;

правильность установки несущих конструкций фонарей;

правильность установки светопропускающих элементов фонарей;

качество заделки стыков между отдельными элементами фонарей;

сохранность элементов и их отделка;

работа механизмов открывания;

выполнение специальных требований проекта.

5. ЭКСПЛУАТАЦИЯ

5.1. Контроль за эксплуатацией и ремонтом фонарейдолжен осуществляться службой эксплуатации зданий совместно с руководителямипроизводственных подразделений, расположенных в данных помещениях.

5.2. На службу эксплуатации зданий, ответственнуюза состояние фонарей, возлагаются следующие обязанности:

осуществление контроля за соблюдением производственным персоналом правилэксплуатации фонарей;

организация периодических осмотров фонарей не реже двух раз в год -весной и осенью с выявлением причин возникновения дефектов;

организация внеочередных осмотров, осуществляемых совместно соспециальной комиссией, в случае техногенных катастроф или стихийных бедствий;

составление смет на ремонтно-восстановительные работы;

составление заявок на материалы и механизмы для выполнения ремонтныхработ;

хранение документов по эксплуатации и периодическому ремонту фонарей.

5.3. В обязанности лиц, на которых возлагаетсяответственность за эксплуатацию и ремонт фонарей, входит:

систематическое наблюдение за состоянием фонарей и, в том числе,светопропускающих элементов;

ведение технического журнала по эксплуатации фонарей с указаниемнеисправностей, требующих устранения;

оказание необходимой помощи в работах по ремонту фонарей;

составление заявок на проведение очистки и ремонтно-восстановительныхработ светопропускающих элементов фонарей;

приемка текущих ремонтных работ;

участие в работах комиссии по приемке и сдаче в эксплуатацию фонарей иих отдельных элементов после их ремонта.

5.4. Служба эксплуатации зданий может приглашатьспециализированные организации для проведения обследования фонарей, а такжеподрядные ремонтно-строительные организации для выполнения ремонтных работ сосуществлением контроля за качеством их выполнения.

5.5. При периодических весенних осмотрах фонарейдолжны устанавливаться объемы основных работ по ремонту конструкций. Осенниеосмотры фонарей должны ставить своей целью выявление готовности конструкций кэксплуатации в зимних условиях и необходимости проведения дополнительныхремонтных работ.

5.6. При проведении периодического осмотрафонарей должны быть выявлены:

дефекты элементов остекления;

состояние уплотнительных прокладок и герметизирующих мастик в швахмежду отдельными элементами конструкций;

места и причины образования конденсата на поверхности элементовостекления;

состояние и работоспособность механизмов открывания створных элементов.

5.7. Если при осмотре или текущей эксплуатациифонарей выявляются неисправности конструкций фонарей, угрожающие безопасностилюдей или сохранности имущества, они должны быть немедленно устранены.

5.8. Основными видами и причинами возникновениядефектов в фонарях являются:

снижение светопропускания элементов остекления вследствие нерегулярнойи некачественной их очистки от загрязнений, а также образования на поверхностиостекления капельного конденсата, инея и наледей;

протечки дождевых вод через дефектные либо поврежденные участки фонарей;

повышенная воздухопроницаемость вследствие разрушения остекления,деформации створок, отсутствия уплотняющих прокладок;

разрушение остекления - трещины, выколы и другие механическиеповреждения светопропускающих элементов, образовавшиеся при монтаже, ремонте иочистке от загрязнений, накопления и замерзания влаги во внутренних полостяхостекления, температурные деформации несущих элементов;

образование инея или наледей на обращенных в помещение поверхностяхвследствие низких теплотехнических качеств конструкций или их отдельных узлов;

дефекты и повреждения уплотняющих прокладок и герметизирующих мастик;

дефекты и повреждения приборов открывания.

5.9. При эксплуатации фонарей основное вниманиедолжно уделяться элементам светопропускающего заполнения и предохранению их отмеханических повреждений и разрушающего воздействия климатических факторов.

Скалывание наледей или смерзшегося снега с элементов фонарей недопускается.

5.10. Ремонт фонарей должен включать выполнениекомплекса мероприятий, направленных на поддержание или восстановлениепервоначальных эксплуатационных характеристик конструкций.

5.11. Разрушенные стекла или стеклопакеты должныбыть удалены, а световые проемы до их замены закрыты щитами.

При разгерметизации стеклопакетов или светопропускающих элементов изполимерных материалов (в случае невозможности их замены) влага, скопившаяся ввоздушной прослойке, может быть удалена путем устройства отверстий в торцах.При проведении ремонта разгерметизированные или имеющие трещины стеклопакетыили светопропускающие элементы из полимерных материалов должны быть замененыновыми.

Светопропускающие элементы из полимерных материалов с незначительнымимеханическими повреждениями допускается ремонтировать.

5.12. При выполнении работ по ремонту конструкцийфонарей должны обеспечиваться выполнение правил техники безопасности, охранатруда, а также бесперебойная работа размещенных в помещениях производств.

5.13. До выполнения ремонтных работ по заменеповрежденных светопропускающих элементов необходимо оградить зоны возможногопадения осколков.

5.14. Ремонт конструкций фонарей должен, какправило, производиться в теплое время года. При выполнении ремонтных работнеобходимо выполнять мероприятия по защите помещений и оборудования отатмосферных осадков и предотвращения случайного падения элементовсветопропускающего заполнения, вспомогательных материалов и инструмента.

5.15. Светопропускающие элементы фонарей должнырегулярно очищаться от загрязнений. Обязательное количество чисток остекления вгод указано в приложении 8.

Очистка остекления может производиться сухим, полусухим и мокрымспособами. При сухой очистке используют специальные пасты, которые наносятся наостекление и удаляются с него без последующей промывки. При полусухом способепосле нанесения пасты остекление промывается. Мокрую очистку выполняют чистойводой или специальными растворителями.

Не допускается применение моющих средств, являющихся агрессивными кматериалу светопропускающего заполнения и герметизирующих элементов.

В качестве инструмента и приспособлений для очистки остекления могутиспользоваться:

- аппараты высокого давления с нагревом воды;

- щетки с электрическим или пневматическим приводом;

- скребки с резиновыми насадками, поролоновые или резиновые губки,швабры, полотенца и т.п.

При выполнении работ по очистке или ремонту зенитных фонарей недопускается класть или опирать на остекление инструменты и приспособления.

5.16. Устанавливаемые при ремонте фонарей новыеэлементы конструкций по своим размерам и физико-техническим характеристикамдолжны соответствовать заменяемым.

5.17. В тех случаях, когда в процессе осмотрафонарей выявлены элементы конструкций с дефектами, которые не могут бытьустранены, они должны быть заменены на новые с такими же характеристиками.

ПРИЛОЖЕНИЕ1

СПРАВОЧНЫЕЗНАЧЕНИЯ СОПРОТИВЛЕНИЯ ТЕПЛОПЕРЕДАЧЕ ЭЛЕМЕНТОВ СВЕТОПРОПУСКАЮЩЕГО ЗАПОЛНЕНИЯФОНАРЕЙ
(согласно
ГОСТ 24866-99 )

№ п.п.

Элементы светопропускающего заполнения

Государственный стандарт на материал или изделие

Приведенное сопротивление теплопередаче , м2·°С/Вт

1

Остекление одинарное

ГОСТ 111-2001

0,18

Остекление двойное раздельное

ГОСТ 111-2001

0,36

2

Однокамерный стеклопакет с межстекольным расстоянием d = 16 мм из стекла:

ГОСТ 24866-99



листового



0,34

с твердым селективным покрытием на одном из стекол



0,53

с мягким селективным покрытием на одном из стекол



0,59

3

Двухкамерный стеклопакет из стекла:

ГОСТ 24866-99



листового (с межстекольным расстоянием 6 мм)



0,42

листового (с межстекольным расстоянием 12 мм)



0,49

с твердым селективным покрытием на одном из стекол



0,61

с мягким селективным покрытием на одном из стекол



0,68

с твердым селективным покрытием на одном из стекол и заполнением межстекольного пространства аргоном



0,68

4

Купол из полиметилметакрилата (органического стекла) двухслойный

ГОСТ 22160-76

0,42

5

Профилированный лист из прозрачного поливинилхлорида (ПВХ) однослойный

-

0,19

6

Панель сотовая из поликарбоната толщиной, мм:

-



6



0,25

10



0,35

16



0,45

25



0,65

Примечания

1. К мягким селективным покрытиям стекла относят покрытия с тепловой эмиссией менее 0,15, к твердым - более 0,15.

2. Значения приведенного сопротивления теплопередаче изделий, указанные в таблице, допускается использовать в качестве расчетных при отсутствии данных в стандартах или технических условиях на эти материалы и изделия.

ПРИЛОЖЕНИЕ2

РАСЧЕТНАЯ ТЕМПЕРАТУРА ВОЗДУХА В ПОМЕЩЕНИЯХ
В ХОЛОДНЫЙ ПЕРИОД ГОДА
(согласно
СНиП 2.04.05-91 *, СНиП 2.08.01-89 *, СНиП 2.08.02-89 *)

№ п.п.

Помещения

Расчетная температура воздуха в помещении в холодный период года, °С

1

Жилые комнаты квартир и общежитий в районах с температурой наиболее холодной пятидневки выше минус 31 °С

18 (20)

2

То же, в районах с температурой наиболее холодной пятидневки минус 31 °С и ниже

20 (22)

3

Кухни

18

4

Вестибюли, общие коридоры, лестничные клетки в жилых домах

16

5

То же, в общежитиях

18

6

Помещения для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, для администрации и персонала

18

7

Зрительные залы в клубах и театрах

20

8

Помещения библиотек

18

9

Спортивные залы, крытые катки

18

10

Торговые залы магазинов:



продовольственных

12

универсальных и непродовольственных

15

11

Помещения больниц, палаты:



наркозные, родовые, послеоперационные, для грудных детей

25

для взрослых больных

20

послеоперационные, реанимационные, предродовые, фильтры, приемно-смотровые

22

перевязочные, предоперационные

22

стерилизационные

18

12

Помещения детских садов:



групповых, раздевальных - младших групп

22 (23)

старших групп

20 (21)

спальни - младших групп (ясельных)

21 (22)

дошкольных

19 (20)

буфетные

16

для музыкальных и гимнастических занятий

19 (20)

бассейнов

30

13

Школьные помещения:



классные, учебные кабинеты, лаборатории

18 (21)

учебные мастерские

15 (17)

актовый зал, лекционные аудитории, клубные комнаты

18 (20)

кружковые

18 (21)

спальные комнаты школьных интернатов

16 (18)

14

Производственные помещения с категориями работ:



легкой Iа

21 (18)

Iб

20 (17)

средней тяжести IIа

17 (15)

IIб

15 (13)

тяжелой III

13 (12)

Примечания

1. В пп. 1, 2 в скобках даны значения расчетной температуры воздуха в помещениях для престарелых и семей инвалидов.

2. В пп. 12, 13 в скобках даны значения расчетной температуры воздуха в помещениях общественных зданий, расположенных в северной строительно-климатической зоне и северной части о. Сахалин.

3. В п. 14 в скобках даны значения расчетной температуры воздуха в производственных помещениях с непостоянными рабочими местами.

4. Категории работ (п. 14) указываются в отраслевых нормативных документах.

ПРИЛОЖЕНИЕ3

ТЕМПЕРАТУРА НАРУЖНОГО ВОЗДУХА И СКОРОСТЬВЕТРА В ГЕОГРАФИЧЕСКИХ ПУНКТАХ РОССИИ
(согласно
СНиП23-01-99 )

Республика, край область, пункт

Средняя температура наиболее холодной пятидневки, °С

Период со среднесуточной температурой воздуха < 8 °С

Среднемесячная температура за июль, °С

Максимальная из средних скоростей ветра по румбам за январь, м/с

продолжительность, сут

средняя температура, °С

Республика Адыгея











Майкоп

- 19

148

2,3

29

5,7

Республика Алтай











Алейск

- 38

216

- 7,8

26,9

6,8

Барнаул

- 39

221

- 7,7

26

5,9

Беля

- 23

223

- 2,7

22,3

7

Бийск

- 38

222

- 7,8

25,9

4,7

Змеиногорск

- 38

217

- 6,6

26

6,9

Катанда

- 40

237

- 9,2

23,8

1,8

Кош-Агач

- 46

262

- 12,8

21,3

4,1

Онгудай

- 38

231

- 8,3

24,6

2,3

Родино

- 38

215

- 8,1

27,5

6

Рубцовск

- 38

213

- 7,4

27,4

7,9

Славгород

- 37

215

- 8,7

27,3

6,2

Тогул

- 37

225

- 7,3

25,1

-

Амурская область











Архара

- 36

219

- 11,8

26,3

3,4

Белогорск

- 37

223

- 11,9

26,6

2,7

Благовещенск

- 34

218

- 10,6

27

3,4

Бомнак

- 42

242

- 14,7

24,6

1,9

Братолюбовка

- 37

229

- 12,4

25,6

-

Бысса

- 41

236

- 13,6

25,9

1,3

Гош

- 42

233

- 14

25,7

1,5

Дамбуки

- 43

244

- 14,3

24,8

5,2

Ерофей Павлович

- 38

245

- 12,7

25,5

-

Завитинск

- 36

226

- 11,8

25,7

3,3

Зея

- 42

238

- 13,8

25,5

3,5

Норский

- 43

232

- 14,3

25,9

2,1

Склад











Огорон

- 40

247

- 13,3

24,1

3,2

Поярково

- 37

222

- 11,9

26,6

3,4

Свободный

- 39

229

- 12,4

26,6

-

Сковородино

- 40

247

- 13,4

25,4

4,7

Средняя

- 45

262

- 16,1

25

-

Нюкжа











Тыган-Уркан

- 37

245

- 12,4

25,4

5,2

Тында

- 42

258

- 14,7

24,9

5,3

Унаха

- 42

255

- 14

24,9

-

Усть-Нюкжа

- 44

253

- 14,9

25,3

4,3

Черняево

- 41

235

- 12,7

25,9

1,9

Шимановск

- 38

233

- 12,5

25,9

2,3

Экимчан

- 44

253

- 14,4

24,5

2,2

Архангельская область











Архангельск

- 31

253

- 4,4

20,9

5,9

Борковская

- 42

277

- 6,6

20,3

-

Емецк

- 33

249

- 4,7

21,8

-

Койнас

- 40

264

- 5,9

21,4

3,7

Мезень

- 35

272

- 5,2

19,2

5,8

Онега

- 31

248

- 3,9

21,2

4,6

Астраханская область











Астрахань

- 23

167

- 1,2

31

4,8

Верхний Баскунчак

- 26

179

- 3

31,4

5,9

Республика Башкортостан











Белорецк

- 34

231

- 6,5

22,4

5,6

Дуван

- 36

228

- 6,3

22,8

-

Мелеуз

- 35

210

- 6,4

26,2

5

Уфа

- 35

213

- 5,9

24,2

5,5

Янаул

- 37

226

- 6

24,9

7,6

Белгородская область











Белогород

- 23

191

- 1,9

25,7

5,9

Брянская область











Брянск

- 26

205

- 2,3

22,8

6,3

Республика Бурятия











Бабушкин

- 28

254

- 5,6

19,3

-

Баргузин

- 42

241

- 11,5

25

-

Багдарин

- 42

267

- 13

23,3

-

Кяхта

- 35

232

- 9

24,8

4

Монды

- 33

266

- 8,1

21,7

5,2

Нижнеангарск

- 33

258

9,6

21

-

Сосново-Озерское

- 38

261

- 10,6

22,8

-

Уакит

- 40

274

- 12,7

21,2

-

Улан-Удэ

- 37

237

- 10,4

25,9

2,8

Хоринск

- 39

241

- 10,8

25,9

-

Владимирская область











Владимир

- 28

213

- 3,5

23,3

4,5

Муром

- 30

214

- 4

23,3

-

Волгоградская область











Волгоград

- 25

178

- 2,2

30

8,1

Котельниково

- 24

176

- 1,6

30,8

4,2

Эльтон

- 26

181

- 3,6

31,3

4,6

Вологодская область











Вологда

- 32

231

- 4,1

22,3

6

Вытегра

- 32

235

- 3,4

21,9

5,3

Никольск

- 34

236

- 4,9

22,7

-

Тотьма

- 32

235

- 4,5

22,4

4,5

Воронежская область











Воронеж

- 26

196

- 3,1

25,9

5,1

Республика Дагестан











Дербент

- 9

138

3,7

28,2

5,2

Махачкала

- 14

148

2,7

28,6

8,5

Ивановская область











Иваново

- 30

219

- 3,9

23,3

4,9

Кинешма

- 31

221

- 4,1

23,8

-

Иркутская область











Алыгджер

- 36

264

- 6,4

22,3

3,8

Бодайбо

- 47

254

- 13,9

26,1

-

Братск

- 43

249

- 8,6

23,5

3,4

Верхняя Гутара

- 37

273

- 7,7

21,9

-

Дубровское

- 50

257

- 12,3

25,5

-

Ербогачен

- 51

264

- 14,8

24,3

3,1

Жигалово

- 47

252

- 13,3

25,6

-

Зима

- 42

239

- 9,7

24,8

4,8

Ика

- 50

262

- 13

24,1

-

Илимск

- 45

255

- 11

25,5

-

Иркутск

- 36

240

- 8,5

24,7

2,9

Ичера

- 50

254

- 12,9

25,1

-

Киренск

- 49

251

- 12,3

25,1

4,4

Мама

- 46

255

- 12,6

25,8

-

Марково

- 49

250

- 12,3

25,6

4,2

Наканно

- 54

268

- 16,5

23,9

-

Невон

- 48

253

- 11,1

25

-

Непа

- 50

261

- 12,9

24,2

-

Орлинга

- 46

253

- 11,6

25,1

-

Перевоз

- 46

262

- 12,4

24,9

-

Преображенка

- 50

259

- 13,3

24,5

-

Слюдянка

- 28

254

- 6,4

19,8

1,5

Тайшет

- 40

240

- 8,3

24,8

6,4

Тулун

- 40

247

- 9

24,0

4,4

Усть-Ордынский - Бурятский АО

- 41

243

- 10,9

25,2

-

Кабардино-Балкарская Республика











Нальчик

- 18

168

0,6

27

2,5

Калининградская область











Калининград

- 19

193

1,1

22,4

5,9

Республика Калмыкия - Хальмг Тангч











Элиста

- 23

173

- 1,2

31

7,6

Калужская область











Калуга

- 27

210

- 2,9

23,4

4,9

Камчатская область











Апука - Корякский АО

- 29

300

- 5,1

13,2

-

Ича - Корякский АО

- 25

282

- 3,8

14,1

-

Ключи

- 35

257

- 6,3

19,5

7,2

Козыревск

- 37

256

- 7,3

21,1

-

Корф - Корякский АО

- 30

281

- 6,9

15,5

-

Лопатка, мыс

- 13

306

0

11,4

-

Мильково

- 38

256

- 8,3

21,3

-

Начики

- 36

280

- 7,0

18

5,4

о. Беринга

- 11

292

0,4

12,5

10,1

Оссора - Корякский АО

- 31

281

- 6

15,7

-

Петропавловск-Камчатский

- 20

259

1,6

16,8

9

Семлячики

- 16

267

1,2

16

12,2

Соболево

- 30

275

- 4,8

16,3

3,8

Кроноки

- 20

280

- 2,2

15,4

-

Ука

- 34

281

- 6,7

17

9,2

Октябрьская

- 25

281

- 3,5

13,9

6,4

Усть-Воямполка - Корякский АО

- 35

295

- 6,2

13,7

9,1

Усть-Камчатск

- 28

277

- 4

15,6

7,1

Усть-Хайрюзово

- 31

278

- 5,2

15,5

8,1

Карачаево-Черкесская Республика











Черкесск

- 18

169

0,6

27,2

-

Республика Карелия











Кемь

- 27

258

- 3,2

17,8

5,7

Лоухи

- 31

261

- 4,2

19,8

-

Олонец

- 29

233

- 3,2

29,1

6,5

Паданы

- 29

251

- 3,5

20

4,6

Петрозаводск

- 29

240

- 3,1

20,3

5,9

Реболы

- 32

251

- 4

20,6

-

Кемеровская область











Кемерово

- 39

231

- 8,3

25,1

6,8

Киселевск

- 39

227

- 7,3

24,9

5,5

Кондома

- 40

236

- 7,8

24,7

3,6

Мариинск

- 40

235

- 7,7

24,5

5,7

Тайга

- 39

240

- 8,3

23,6

6,6

Тисуль

- 40

236

- 7,3

24,3

-

Топки

- 39

235

- 8,2

23,8

-

Усть-Кабырза

- 41

241

- 9

24,6

-

Кировская область











Вятка

- 33

231

- 5,4

23,1

5,3

Нагорское

- 34

239

- 5,8

22,2

-

Савали

- 33

220

- 5,7

24,4

-

Республика Коми











Вендинга

- 39

257

- 5,9

22

3,8

Воркута

- 41

306

- 9,1

18

10,1

Объячево

- 34

239

- 5,3

22,3

-

Петрунь

- 43

286

- 8,6

19,2

-

Печора

- 43

270

- 7,9

21,7

5,6

Сыктывкар

- 36

245

- 5,8

22,2

5,5

Троицко-Печорск

- 41

258

- 6,9

21,6

4,8

Усть-Уса

- 41

279

- 7,6

19,5

-

Усть-Цильма

- 39

272

- 6,6

19,7

-

Усть-Щугор

- 45

268

- 7,9

21

5

Ухта

- 39

261

- 6,4

21,3

4,8

Костромская область











Кострома

- 31

222

- 3,9

23,1

5,8

Чухлома

- 32

230

- 4,3

22,5

-

Шарья

- 32

228

- 4,7

23,1

4,5

Краснодарский край











Краснодар

- 19

149

2

29,8

3,2

Сочи

- 3

72

6,4

26,6

6,5

Тихорецк

- 22

158

1,1

30

6,8

Красноярский край











Агата

- 53

293

- 16,3

20,4

-

Ачинск

- 41

237

- 7,6

24,2

5,7

Байкит - Эвенкийский АО

- 50

267

- 13,9

24,5

19

Боготол

- 39

239

- 7,6

23,8

-

Богучаны

- 46

245

- 10,8

25,7

5,3

Ванавара - Эвенкийский АО

- 51

262

- 13,7

24,7

3,3

Бельмо

- 49

264

- 12,5

24,3

-

Верхнеимбатск

- 48

266

- 11,5

22,7

4,3

Волочанка

- 50

306

- 16,1

18

6,1

Диксон - Таймырский АО

- 41

365

- 11,4

7,5

12,2

Дудинка - Таймырский АО

- 47

303

- 14,3

18,1

7,7

Енисейск

- 46

245

- 9,6

24,5

3,7

Ессей - Эвенкийский АО

- 55

298

- 17,7

18,8

2,5

Игарка

- 49

285

- 13,9

20,3

7,8

Канск

- 42

237

- 8,8

25,5

7,3

Кежма

- 48

252

- 12,3

24,9

4,5

Ключи

- 39

240

- 7,4

24,5

-

Красноярск

- 40

234

- 7,1

24,3

6,2

Минусинск

- 40

225

- 8,8

26,6

4,8

Таимба

- 51

264

- 13,6

24,9

-

Троицкое

- 47

251

- 9,8

25,4

-

Тура - Эвенкийский АО

- 55

271

- 16,9

23,5

2,7

Туруханск

- 50

279

- 12,9

21,4

5,7

Хатанга - Таймырский АО

- 49

311

- 17,1

17,6

5,8

Челюскин, мыс - Таймырский АО

- 41

365

- 14,7

3,9

9,3

Ярцево

- 47

254

- 10,8

24,1

4,7

Курганская область











Курган

- 37

216

- 7,7

25,2

-

Курская область











Курск

- 26

198

- 2,4

24

5,3

Липецкая область











Липецк

- 27

202

- 3,4

25,9

5,9

Ленинградская область











Свирица

- 29

228

- 2,9

21,8

5,5

Тихвин

- 29

227

- 2,8

22,5

5,5

Санкт-Петербург

- 26

220

- 1,8

22

4,2

Магаданская область











Аркагала

- 51

289

- 19

20,7

6,4

Брохово

- 36

285

- 8,7

15,7

11,7

Магадан (Нагаева бухта)

- 29

288

- 7,1

14,9

7,3

Омсукчан

- 50

286

- 17,2

19,5

6,9

Палатка

- 38

280

- 10,7

19,4

7,6

Среднекан

- 52

274

- 19,3

22,2

2

Сусуман

- 55

286

- 19,9

20,6

4,4

Республика Марий Эл











Йошкар-Ола

- 34

220

- 5,1

24

6,2

Республика Мордовия











Саранск

- 30

209

- 4,5

24,9

6,9

Московская область











Дмитров

- 28

216

- 3,1

22,7

5,2

Кашира

- 27

212

- 3,4

23,1

-

Москва

- 28

214

- 3,1

23,6

4,9

Мурманская область











Вайда-Губа

- 17

294

- 0,7

14

-

Кандалакша

- 30

266

- 3,9

19,1

5,7

Ковдор

- 34

276

- 5,2

18,7

3,5

Краснощелье

- 32

279

- 5

18,8

3

Ловозеро

- 31

281

- 5

18,2

3,9

Мончегорск

- 30

271

- 4,5

18,7

5,7

Мурманск

- 27

275

- 3,2

17,5

7,5

Ниванкюль

- 36

271

- 4,6

18,7

-

Пулозеро

- 35

277

- 4,8

18,5

2,5

Пялица

- 25

298

- 2,8

14,2

-

Териберка

- 21

286

- 2

13,5

-

Терско-Орловский

- 22

312

- 2,5

13,5

-

Умба

- 29

265

- 3,7

18,7

-

Юкспор

- 24

340

- 4,5

12,5

-

Нижегородская область











Арзамас

- 32

216

- 4,7

24,6

7,5

Выкса

- 30

212

- 4

24,7

-

Нижний Новгород

- 31

215

- 4,1

23,5

5,1

Новгородская область











Новгород

- 27

221

- 2,3

22,7

6,6

Новосибирская область











Барабинск

- 39

230

- 9

24,8

6,5

Болотное

- 39

231

- 8,2

24,8

5,6

Карасук

- 37

218

- 8,9

26,3

-

Кочки

- 39

228

- 8,9

25,3

-

Купино

- 38

224

- 9

25,8

6,7

Кыштовка

- 40

231

- 8,9

24,3

-

Новосибирск

- 39

230

- 8,7

24,6

5,7

Татарск

- 39

229

- 8,9

24,8

4,8

Чулым

- 39

230

- 8,8

24,7

6,2

Омская область











Исиль-Куль

- 36

225

- 8,6

24,4

5,2

Омск

- 37

221

- 8,4

25

5,1

Тара

- 40

234

- 8,8

23,5

4,5

Чердак

- 37

217

- 8,7

26,1

5,4

Оренбургская область











Оренбург

- 31

202

- 6,3

28,5

5,5

Орловская область











Орел

- 26

205

- 2,7

24,1

6,5

Пензенская область











Земетчино

- 29

208

- 4,2

25,6

6,2

Пенза

- 29

207

- 4,5

25,3

5,6

Пермская область











Бисер

- 36

254

- 6,8

20,9

3,5

Пермь

- 35

229

- 5,9

23,4

5,2

Приморский край











Анучино

- 31

203

- 8,1

27,5

-

Астраханка

- 26

202

- 6,6

25,5

-

Богополь

- 21

208

- 4,2

25,1

-

Владивосток

- 24

196

- 3,9

24,8

9

Дальнереченск

- 31

205

- 8,5

26,6

4,1

Мельничное

- 32

225

- 9,3

26,5

-

Партизанск

- 22

198

- 4,5

25,4

8,4

Посьет

- 19

192

- 2,9

24,7

-

Преображение

- 17

205

- 1,6

22,8

-

Рудная Пристань

- 20

219

- 3,1

22,4

9,1

Чугуевка

- 32

211

- 8,6

27,5

-

Псковская область











Великие Луки

- 27

212

- 1,9

23,2

6,1

Псков

- 26

212

- 1,6

22,9

4,8

Ростовская область











Миллерово

- 25

184

- 2,1

28,4

7,9

Ростов-на-Дону

- 22

171

- 0,6

29,1

6,5

Таганрог

- 22

167

- 0,4

28,2

-

Рязанская область











Рязань

- 27

208

- 3,5

24,1

7,3

Самарская область











Самара

- 30

203

- 5,2

25,9

5,4

Свердловская область











Верхотурье

- 37

236

- 6,8

23,4

-

Екатеринбург

- 35

230

- 6

23,1

5

Ивдель

- 39

245

- 7,4

22,7

-

Саратовская область











Саратов

- 27

196

- 4,3

27,5

5,6

Сахалинская область











Александровск-Сахалинский

- 27

240

- 6,2

20,5

7,8

Долинск

- 24

231

- 4

22,2

5,6

Кировское

- 36

246

- 9,2

21,5

5,7

Корсаков

- 20

232

- 2,7

20,8

5,6

Курильск

- 15

227

- 0,2

19,3

11,9

Макаров

- 23

241

- 4,2

19,2

-

Невельск

- 16

218

- 1,8

20,9

7

Ноглики

- 32

260

- 7,2

19,4

-

Оха

- 29

266

- 7,3

18,3

11,2

Погиби

- 30

255

- 8,2

18,5

-

Поронайск

- 28

249

- 5,5

19,4

4,8

Рыбновск

- 33

255

- 8,9

18,8

-

Холмск

- 18

220

- 2,3

21

10,7

Южно-Курильск

- 12

228

0,1

18,7

8,5

Южно-Сахалинск

- 24

230

- 4,3

22,1

4,8

Республика Северная Осетия











Владикавказ

- 18

174

0,4

25,4

3

Смоленская область











Вязьма

- 27

217

- 2,8

21,8

-

Смоленск

- 26

215

- 2,4

22,3

6,8

Ставропольский край











Арзгир

- 22

163

0,1

31,5

4,6

Ставрополь

- 19

168

0,9

27,4

7,4

Тамбовская область











Тамбов

- 28

201

- 3,7

25,6

4,7

Республика Татарстан











Бутульма

- 33

221

- 5,8

23,9

7,5

Елабуга

- 34

215

- 5,5

25,3

4,7

Казань

- 32

215

- 5,2

24,7

5,7

Тверская область











Бежецк

- 31

222

- 3,4

22,2

5

Тверь

- 29

218

- 3

23

6,2

Ржев

- 28

217

- 2,7

22,5

-

Томская область











Александровское

- 42

252

- 9,6

22,7

4,3

Колпашево

- 42

243

- 9,1

23,6

4,8

Средний Васюган

- 41

244

- 8,8

23,7

3,8

Томск

- 40

236

- 8,4

23,7

5,6

Усть-Озерное

- 43

248

- 9,5

24,4

3,6

Республика Тыва











Кызыл

- 47

225

- 15

26,9

1,7

Тульская область











Тула

- 27

207

- 3

24,3

4,9

Тюменская область











Березово - Ханты-Мансийский АО

- 43

267

- 9,7

20,4

4,1

Демьянское

- 40

241

- 8

22,6

4,6

Кондинское - Ханты-Мансийский АО

- 40

238

- 8,6

24

4,7

Леуши

- 39

238

- 7,4

22,8

-

Марресаля

- 39

365

- 8,1

11,2

-

Надым

- 44

283

- 11,6

20,9

-

Октябрьское

- 41

261

- 9

22,3

5,2

Салехард

- 42

292

- 11,4

18,7

4,6

Сосьва

- 44

261

- 9,5

22,3

-

Сургут - Ханты-Мансийский АО

- 43

257

- 9,9

21,7

5,3

Тарко-Сале - Ямало-Ненецкий АО

- 46

278

- 12,2

21,2

5

Тобольск

- 39

232

- 8,1

23,6

6,3

Тюмень

- 38

225

- 7,2

24

3,9

Угут

- 42

251

- 9,1

23,3

4,4

Уренгой - Ямало-Ненецкий АО

- 46

286

- 13,1

20,7

-

Ханты-Мансийск - Ханты-Мансийский АО

- 41

250

- 8,8

22,6

6,9

Удмуртская Республика











Глазов

- 35

231

- 6

23,6

4,9

Ижевск

- 34

222

- 5,6

24,1

4,8

Сарапул

- 34

220

- 5,9

24,6

-

Ульяновская область











Сурское

- 31

211

- 4,8

25,1

-

Ульяновск

- 31

212

- 5,4

25,7

-

Хабаровский край











Аян

- 28

278

- 7,4

16,5

-

Байдуков

- 31

255

- 9

18,7

-

Бикин

- 32

208

- 9,1

27,2

3,2

Вира

- 31

220

- 9,1

26,1

-

Биробиджан

- 32

219

- 10,4

26

-

Вяземский

- 31

213

- 9,3

26,4

4,1

Гвасюги

- 35

228

- 10,4

26,7

-

Гроссевичи

- 22

248

- 4,3

19,2

-

Де-Кастри

- 27

256

- 6,9

19,5

-

Джаорэ

- 30

252

- 7,9

19,2

-

Екатерино-Никольское

- 30

213

- 8,8

26,5

7,9

Комсомольск-на-Амуре

- 35

223

- 10,8

25,2

5,7

Нижнетамбовское

- 36

229

- 10,9

25,2

-

Николаевск-на-Амуре

- 35

249

- 9,6

21,5

4,5

Облучье

- 36

227

- 11,5

25,8

-

Охотск

- 33

280

- 9,5

16,4

-

Им. Полины Осипенко

- 41

240

- 12,2

24,6

-

Сизиман

- 26

263

- 6,2

19,4

-

Советская Гавань

- 27

243

- 6

21,66

-

Софийский Прииск

- 43

268

- 14,3

22,6

2,3

Средний Ургал

- 40

238

- 13,3

26

-

Троицкое

- 31

217

- 9,7

25,3

-

Хабаровск

- 31

211

- 9,3

25,7

5,9

Чумикан

- 32

274

- 8,8

18,3

10,3

Энкэн

- 28

281

- 7,7

17,3

-

Республика Хакассия











Абакан

- 40

225

- 9,7

26,2

-

Шира

- 38

236

- 7,7

24,1

4,1

Челябинская область











Челябинск

- 34

218

- 6,5

24,1

4,5

Чеченская Республика











Грозный

- 18

160

0,9

30,7

3,5

Читинская область











Агинское

- 36

238

- 10,4

25,3

-

Акта

- 34

237

- 9,6

25,6

5,2

Александровский Завод

- 38

250

- 12

23,9

-

Борзя

- 40

236

- 12

26

-

Дарасун

- 34

247

- 9,5

24,4

-

Калакан

- 47

260

- 16

25,3

-

Красный Чикой

- 39

244

- 10,9

24,8

-

Могоча

- 41

254

- 13,4

24,1

5,2

Нерчинск

- 44

233

- 14,1

26,7

4,4

Нерчинский Завод

- 41

237

- 12,7

25,2

2,7

Средний Калар

- 46

271

- 16,4

24

-

Тунгокочен

- 45

262

- 13,8

23,9

-

Тупик

- 44

260

- 14,8

24,4

-

Чара

- 46

267

- 15,5

23,6

-

Чита

- 38

242

- 11,4

25,2

3,2

Чувашская Республика - Чаваш республики











Порецкое

- 31

212

- 4,6

24,7

6,4

Чебоксары

- 32

217

- 4,9

24,1

-

Чукотский АО (Магаданская область)











Анадырь

- 40

311

- 10,5

14,7

11,4

Марково

- 48

286

- 14,3

19,2

6

Островное

- 51

288

- 17,8

19,2

4,5

Усть-Олой

- 51

286

- 18,4

19,4

-

Эньмувеем

- 48

294

- 14,5

18,4

-

Республика Саха (Якутия)











Алдан

- 42

267

- 13,3

22,6

4,1

Аллах-Юнь

- 54

280

- 21,4

22,2

3,2

Амга

- 55

259

- 21,3

25,4

2,5

Батамай

- 52

265

- 20,8

23,3

-

Бердигястях

- 54

268

- 19,6

23,9

-

Буяга

- 52

266

- 18,2

25,1

-

Верхоянск

- 59

279

- 24,1

22,1

2,1

Вилюйск

- 52

262

- 18,2

24,5

3

Витим

- 51

257

- 13,7

25,1

4,9

Воронцово

- 51

297

- 19,6

17,3

-

Джалинда

- 56

296

- 19,5

19,7

-

Джарджан

- 52

284

- 19

20,3

6,1

Джикимда

- 51

259

- 16,5

26,4

-

Дружина

- 52

284

- 20,2

18,9

2,8

Екючю

- 58

281

- 23

22,3

-

Жиганск

- 51

278

- 19,3

21,4

5,1

Зырянка

- 51

274

- 19,2

20,8

5,3

Исить

- 50

256

- 17,4

24,7

5,4

Иэма

- 57

292

- 22,9

19,6

-

Крест-Хальджай

- 55

256

- 22,1

24,6

-

Кюсюр

- 54

298

- 18,7

17,6

7,7

Ленек

- 49

259

- 14,2

24,7

-

Нагорный

- 41

275

- 14,2

22,1

6,6

Нера

- 58

272

- 23,8

22,5

-

Нюрба

- 52

263

- 17,7

24,1

3,3

Нюя

- 50

253

- 14,2

24,9

5,3

Оймякон

- 60

286

- 24,3

21,6

1

Олекминск

- 50

256

- 15,3

25,1

3,5

Оленек

- 57

290

- 20

21,1

2,4

Охотский Перевоз

- 55

260

- 21,7

24,2

1,8

Сангар

- 50

261

- 19,6

23,4

7,6

Саскылах

- 53

314

- 17,8

17,3

-

Среднеколымск

- 51

287

- 18,9

19

2,9

Сунтар

- 51

260

- 16,5

24,7

3,3

Сухана

- 57

286

- 20,6

21,1

4

Сюльдюкар

- 53

270

- 18

24,2

-

Сюрен-Кюель

- 46

292

- 17,4

19,2

8,7

Токо

- 51

279

- 18,4

22,4

-

Томмот

- 51

262

- 17,1

25,5

-

Томпо

- 55

276

- 22,2

23,2

3,1

Туой-Хая

- 52

266

- 15,8

23,5

3

Тяня

- 50

262

- 15,7

26,2

-

Усть-Мая

- 54

256

- 20,1

24,6

2,2

Усть-Миль

- 51

259

- 18,9

25

-

Усть-Мома

- 58

277

- 23,1

21,8

3,8

Чульман

- 49

270

- 17,1

23,7

2,3

Чурапча

- 56

239

- 21,8

24,9

-

Шелагонцы

- 57

285

- 20,1

21,9

2,3

Эйик

- 52

284

- 18,5

20,8

-

Якутск

- 54

256

- 20,6

25,2

2,6

Ненецкий АО (Архангельская область)











Варандей

- 36

323

- 7,3

13

-

Индига

- 33

305

- 5,1

14,2

10,6

Канин Нос

- 23

325

- 2

11,4

10,1

Коткино

- 41

285

- 7,1

18,8

-

Нарьян-Мар

- 37

290

- 7,2

17,6

6,3

Ходовариха

- 32

330

- 6,2

11,1

-

Хоседа-Хард

- 42

296

- 8,6

18,8

7,2

Ярославская область











Ярославль

- 31

221

- 4

23,2

5,5

ПРИЛОЖЕНИЕ4

ТЕМПЕРАТУРА ТОЧКИ РОСЫ

Температура воздуха под фонарем, °С

Температура точки росы, °С, при относительной влажности внутреннего воздуха, %

60

55

50

45

40

35

30

12

4,5

3,3

1,9

0,4

- 1,0

- 2,9

- 4,4

13

5,4

4,2

2,8

1,4

- 0,2

- 1,8

- 3,7

14

6,4

5,1

3,8

2,3

0,6

- 1,0

- 2,9

15

7,3

6,0

4,7

3,1

1,5

- 0,3

- 2,2

16

8,2

7,0

5,5

4,1

2,4

0,5

- 1,4

17

9,2

7,9

6,5

5,0

3,3

1,4

- 0,6

18

10,1

8,8

7,4

5,9

4,2

2,3

0,2

19

11,1

9,8

8,3

6,8

5,1

3,2

1,0

20

12

10,7

9,3

7,7

6,0

4,1

1,9

21

12,9

11,6

10,2

8,6

6,9

5,0

2,7

22

13,9

12,5

11,1

9,5

7,8

5,8

3,6

23

14,8

13,5

12,0

10,4

8,7

6,7

4,5

24

15,7

14,4

13,0

11,3

9,6

7,6

5,4

25

16,7

15,3

13,9

12,2

10,5

8,5

6,3

26

17,6

16,2

14,8

13,1

11,4

9,3

7,1

27

18,6

17,2

15,7

14,0

12,3

10,3

7,9

28

19,5

18,1

16,6

15,0

13,2

11,1

8,8

Примечание - При определении температуры точки росы относительная влажность воздуха (см. 2.10 СНиП II-3-79*) принимается:

- в помещениях жилых, а также больничных, детских учреждений, домов-интернатов - 55 %,

- в административных помещениях и помещениях общественных зданий - 50 %,

- в производственных помещениях, в которых отсутствуют технологические влаговыделения, - 45 %.

ПРИЛОЖЕНИЕ5

КОЭФФИЦИЕНТ СВЕТОВОГО КЛИМАТА
(согласно
СНиП 23-05-95 )

Световые проемы

Ориентация световых проемов по сторонам горизонта

Коэффициент светового климата mN

Номер группы административных районов

1

2

3

4

5

Прямоугольных светоаэрационных фонарей

С - Ю

1

0,9

1,1

1,2

0,75

СВ - ЮЗ

1

0,9

1,2

1,2

0,7

ЮВ - СЗ











В - 3

1

0,9

1,1

1,2

0,7

Зенитных фонарей

-

1

0,9

1,2

1,2

0,75

Примечание - В таблице принято следующее условное обозначение ориентации световых проемов относительно сторон горизонта: С - северная; СВ - северо-восточная; СЗ - северо-западная; 3 - западная; В - восточная; ЮВ - юго-восточная; ЮЗ - юго-западная; Ю - южная.

ПРИЛОЖЕНИЕ6

ГРУППЫ АДМИНИСТРАТИВНЫХ РАЙОНОВ РОССИИ
ПО РЕСУРСАМ СВЕТОВОГО КЛИМАТА
(согласно
СНиП23-05-95 )

Номер группы

Административный район

1

Московская, Смоленская, Владимирская, Калужская, Тульская, Рязанская, Нижегородская, Свердловская, Пермская, Челябинская, Курганская, Новосибирская, Кемеровская области, Мордовия, Чувашия, Удмуртия, Башкортостан, Татарстан, Красноярский край (севернее 63° с. ш.), Республика Саха (Якутия) (севернее 63° с. ш.), Чукотский авт. округ, Хабаровский край (севернее 55° с. ш.), Республика Марий Эл

2

Брянская, Курская, Орловская, Белгородская, Воронежская, Липецкая, Тамбовская, Пензенская, Самарская, Ульяновская, Оренбургская, Саратовская, Волгоградская области, Республика Коми, Кабардино-Балкарская Республика, Северо-Осетинская Республика, Чеченская Республика, Ингушская Республика, Ханты-Мансийский авт. округ, Алтайский край, Красноярский край (южнее 63° с. ш.), Республика Саха (Якутия) (южнее 63° с. ш.), Республика Тува, Бурятская Республика, Читинская область, Хабаровский край (севернее 55° с. ш.), Магаданская обл.

3

Калининградская, Псковская, Новгородская, Тверская, Ярославская, Ивановская, Ленинградская, Вологодская, Костромская, Кировская области, Карельская Республика, Ямало-Ненецкий авт. округ, Ненецкий авт. округ

4

Архангельская, Мурманская области

5

Калмыцкая Республика, Ростовская, Астраханская области, Ставропольский край, Республика Дагестан, Амурская область, Приморский край

ПРИЛОЖЕНИЕ 7

РАЗРЯДЫ ЗРИТЕЛЬНЫХ РАБОТ В ПОМЕЩЕНИЯХ ЗДАНИЙЖИЛЫХ, КОММУНАЛЬНОГО НАЗНАЧЕНИЯ, ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНО-БЫТОВЫХ ИВСПОМОГАТЕЛЬНЫХ, ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ ПРЕДПРИЯТИЙ БЫТОВОГО ОБСЛУЖИВАНИЯ
(согласно
СНиП II-3-79 *, МГСН 2.06-99 )

№ п.п.

Помещения

Разряд и подразряд зрительной работы

1. ПОМЕЩЕНИЯ ЖИЛЫХ ЗДАНИЙ

1

Общие комнаты, гостиные, спальни

В

2

Жилые комнаты общежитий, игровые

Б-2

3

Кабинеты, библиотеки

Б-1

4

Кухни, кухни-столовые, раздевалки, бассейны, тренажерные залы, привратницкие

В

5

Лестничные клетки

З

2. ПОМЕЩЕНИЯ ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНО-БЫТОВЫХ И ВСПОМОГАТЕЛЬНЫХ ЗДАНИЙ

А. Органы управления, общественные, конструкторские, проектные, научно-исследовательские, организации, учреждения финансирования

1

Кабинеты, рабочие комнаты, представительства, проектные кабинеты, комнаты совещаний, общественных организаций, экспертизы, помещения для посетителей, обслуживающего персонала, нотариальные конторы, читальные залы

Б-1

2

Проектные залы и комнаты, конструкторские бюро, архитектурные мастерские

А-1

3

Машинописные бюро

А-2

4

Читательские каталоги, лингафонные кабинеты, помещения тематических выставок, переплетные

Б-2

5

Редакционно-оформительские

А-1

6

Подготовки изготовления печатных форм, печатные

А-2

7

Макетные, столярные и ремонтные мастерские

III

8

Помещения для работы с видеоматериалами

А-2

9

Рекреационные помещения, фойе

Е

10

Химические лаборатории, препараторские

А-2

11

Аналитические лаборатории

А-1

12

Лаборатории научно-технические (кроме медицинских учреждений), термические, физические, механические, электронных устройств и др.

А-2

13

Операционные залы, кассовые залы, помещения для пересчета денег

А-2

Б. Учебные организации (школы, специальные и высшие учебные заведения)

14

Классные комнаты, аудитории, учебные кабинеты, лаборатории

Б-1

15

Кабинеты вычислительной техники, информатики

А-2

16

Кабинеты технического черчения, рисования

А-1

17

Инструментальные комнаты мастера, инструктора, кабинеты преподавателей

Б-1

18

Кабинеты обслуживающих видов труда

А-2, Б-1

19

Спортивные залы

Б-1

20

Актовые залы, киноаудитории, рекреации

Д, Е

В. Детские дошкольные учреждения

21

Приемные, раздевальные

Б-2

22

Групповые, игральные, столовые, комнаты для музыкальных и гимнастических занятий

А-2

23

Спальные, изоляторы

Б-2

Г. Физкультурно-оздоровительные учреждения

24

Залы спортивных игр, аэробики, гимнастики, борьбы

Б-2

25

Палаты и спальные комнаты санаториев, домов отдыха, бассейны

В

Д. Предприятия общественного питания

26

Обеденные залы столовых, закусочных, ресторанов, кафе, баров, буфеты

Б-2

27

Горячие и холодные заготовочные цехи, моечные, помещения для резки продуктов

Б-2

28

Кондитерские цехи, мучных изделий, шоколада и конфет

А-2

29

Цехи производства мороженого, приготовления напитков, подготовки продуктов, упаковки готовой продукции

Б-3

Е. Магазины

30

Торговые залы супермаркетов

А-1

31

Торговые залы магазинов: книжных, готового платья, белья, обуви, тканей, меховых изделий, головных уборов, парфюмерных, галантерейных, ювелирных, электро- и радиотоваров, продовольственных без самообслуживания

Б-1

32

Торговые залы продовольственных магазинов с самообслуживанием

А-2

33

Торговые залы магазинов: посудных, мебельных, спортивных товаров, стройматериалов, электробытовых, машин, игрушек и канцелярских товаров, помещения отделов заказов, бюро обслуживания, помещения для подготовки товаров к продаже

Б-2

34

Рекламно-декорационные мастерские, мастерские ремонта оборудования и инвентаря, помещения бракеров, помещения для нарезки тканей, гладильные мастерские, мастерские в магазинах радио- и электротоваров

Б-1

35

Мастерские подгонки готового платья

А-2

Ж. Предприятия бытового обслуживания, досуга населения

36

Парикмахерские

А-1, 2

37

Фотографии

Б-2

38

Прачечные

Б-1, 2

39

Ателье пошива и ремонта одежды и трикотажных изделий

II

40

Ремонтные мастерские

II, III

41

Пункты проката, помещения для посетителей

Б-2

42

Помещения для игровых автоматов, настольных игр, компьютерных игр, бильярдные, комнаты кружков

Б-1

43

Выставочные залы, фойе кинотеатров, клубов

Д, Е

44

Гостиницы

Б-2, В

45

Экспозиционные залы

Б-2, В

З. Учреждения здравоохранения, больницы

46

Операционная, помещения гипотемии

А-2

47

Родовая, диализационная, реанимационные залы, наркозная, перевязочная

А-1

48

Предоперационная

Б-1

49

Монтажные аппаратов искусственного кровообращения, искусственной почки и т.д.

II

50

Кабинеты хирургов, акушеров, гинекологов, травматологов, педиатров, инфекционистов, дерматологов, аллергологов, стоматологов, смотровые, приемно-смотровые боксы

А-1

51

Кабинеты врачей (в амбулаторно-поликлинических учреждениях, не приведенных выше), кабинеты врачей без приема больных

Б-1

52

Кабинеты функциональной диагностики, эндоскопические кабинеты

Б-1

53

Фотарии, помещения электросветолечения, аэроионолечения, теплолечения, лечебной физкультуры, массажа, механотерапии

Б-2

54

Кабинеты: рентгенобронхоскопии и лапароскопии, гидротерапии, лечебные ванны, душевые залы, флюорографии, рентгеновских снимков зубов, приготовления бария

Б-2

55

Кабинеты для терапии излучениями высоких энергий, сканерная

Б-1

56

Кабина внутриполостной гамма-терапии

А-2

57

Палаты детских отделений для новорожденных, послеоперационные палаты, палаты интенсивной терапии, спальни матерей

Б-1

58

Палаты психиатрических отделений, прочие палаты и спальни, приемные фильтры и боксы

Б-2

Лаборатории медицинских учреждений

59

Помещения приема, выдачи и регистрации анализов

Б-2

60

Комната срочных анализов, боксы, кабинеты серологических исследований, колориметрические

А-2

61

Препараторские и лаборантские общеклинических, гематологических и биохимических, бактериологических, гистологических и цитологических лабораторий, кабинеты врача-лаборанта, взятия проб крови, цитологических исследований, коагулографии, фотометрии, освоения методик, весовая, термостатная, средоварная с боксом для розлива сред, помещения для окраски проб, центрифужная

Б-1

Аптеки

62

Зал обслуживания посетителей

Б-2

63

Рецептурный отдел, отделы готовых лекарственных средств, ручной продажи, оптики

Б-1

64

Ассистентская, асептическая, аналитическая, фасовочная, заготовочная концентратов и полуфабрикатов, контрольно-маркировочная

А-1

65

Стерилизационная посуды и лекарственных форм и дезинфекционное отделение

VI

Патологоанатомическое отделение

66

Секционная

А-2

67

Предсекционная, фиксационная, помещение для одевания трупов, траурный зал

Б-2

Санитарно-эпидемиологические станции

68

Диспетчерские, помещения для хранения готовых приманок и выдачи, фасовочные, выдачи дезинфекционных средств и бактерийных препаратов

Б-2

69

Комнаты энтомологов, гельминтологов, вирусологов, бактериологов, лаборантские, химические, биохимические лаборатории, серологические боксы, препараторские

А-2

70

Радиологические, радиохимические, помещения спектроскопии и полярографии, лаборатории акустики, вибрации, электромагнитных полей, физиологии труда, средневарочные с боксами, термитные

Б-1

71

Моечные

VI

72

Помещения для взятия проб

Б-1

73

Комнаты эпидемиологов, бактериологов, боксы серологических исследований особо опасных инфекций

А-1

74

Комнаты зоопаразитолога для приема и разбора материала, зараженного опасными инфекциями

Б-1

75

Биопробная, помещения для хранения питательных сред, предбоксы

Б-2

76

Помещения дезкамер, стиральные цехи

VI

77

Виварий. Помещения для содержания животных

А-2

Станции скорой и неотложной медицинской помощи

78

Диспетчерская приема вызовов и направления бригад

Б-1

79

Помещение радиопоста, комната выездных бригад

Б-2

Молочные кухни, раздаточные пункты

80

Помещения фильтрации и разлива молока, приготовления кисло-молочных продуктов и молочно-кислых смесей, приготовления и фасовки творога, подготовки фруктов, овощей и приготовления фруктовых и овощных смесей, подготовки рыбы, мяса и приготовления рыбных и мясных блюд

Б-1

81

Раздаточная

Б-2

Прочие помещения лечебных учреждений

82

Процедурная, манипуляционная, кабинеты медицинских сестер, сестер-хозяек, посты дежурных медицинских сестер

Б-1

83

Комнаты дневного пребывания для бесед с врачом, кормления детей до 1 года, сцеживания грудного молока и его стерилизации

Б-2

84

Кабинеты главного врача, заместителя главного врача, заведующего отделением

А-2

И. Вокзалы

85

Залы ожидания

Г

86

Операционные, кассовые залы билетные, багажные кассы, помещения отделения связи, операторская, диспетчерская

Б-1

87

Вычислительный центр

А-2

88

Распределительные залы, вестибюли

Е

89

Комнаты матери и ребенка, длительного пребывания пассажиров

В

К. Прочие помещения вспомогательных и общественных зданий

90

Вестибюли и гардеробные

Е

91

Лестницы:





а) главные лестничные клетки

В



б) остальные лестничные клетки, главные коридоры и проходы

Ж

3. ПРОИЗВОДСТВЕННЫЕ ПОМЕЩЕНИЯ ПРЕДПРИЯТИЙ БЫТОВОГО ОБСЛУЖИВАНИЯ

А. Станции технического обслуживания автотранспорта, транспортные предприятия, депо, стоянки

1

Участки мойки и уборки подвижного состава

VI

2

Участки диагностирования

III-IV

3

Участки технического обслуживания и текущего ремонта

IV-V

4

Агрегатные участки

III-IV

5

Участки монтажа и ремонта автомобильных шин, кузнечный, сварочно-жестяночный, кузовной участки

IV

6

Окрасочный участок

III

7

Слесарно-механический участок

II

Б. Электропомещения

8

Помещения распределительных устройств, диспетчерские, операторные, электрощитовые, электромашинные с постоянным дежурством персонала

IV

В. Помещения инженерных сетей и прочие технические помещения

9

Машинные залы насосных, генераторные с постоянным дежурством персонала

VIII

10

Компрессорные (блоки, станции, помещения, залы) с постоянным дежурством персонала

IV

11

Помещения приготовления реагентов, углевальная, фтораторная, хлордозаторная, аммонизаторная, озонаторная, фильтровальные

VIII

12

Помещения вакуум-фильтров, центрифуг, фильтр-прессов, помещения сушки осадка

VI

13

Электролизерная

VIII

Г. Склады

14

Экспедиция приема и выдачи груза

IV

Д. Пожарные депо

15

Зона стоянки технического состава

VIII

16

Пост технического обслуживания

V

17

Аппаратная, пункт связи

III

Примечание - Нормирование значений КЕО принимается, как правило, в горизонтальной плоскости, расположенной на уровне рабочей поверхности (у.р.п) 0,8 м от пола; для основных помещений жилых домов, детских дошкольных учреждений, помещений для спортивных соревнований, мойки транспорта у.р.п принимается на отметке 0,0, в первой группе административных районов для жилых комнат и кухонь - на отм. + 0,5, для групповых, игральных, столовых и спален - на отм. + 1,5, для бассейнов в качестве у.р.п принимается поверхность воды, в экспозиционных залах - экспонаты.

ПРИЛОЖЕНИЕ8

ЗНАЧЕНИЯКОЭФФИЦИЕНТА ЗАПАСА kз
(согласно
СНиП23-05-95 )

№ п.п.

Виды помещений, особенности воздушной среды

Назначение помещений

Коэффициент запаса kз

Колич. чисток светопрозрачного заполнения в год

Угол наклона светопропускающего заполнения к горизонту, град

0 - 15

16 - 45

46 - 75

76 - 90

1

Помещения общественных и жилых зданий:















а) с нормальной средой

Кабинеты и рабочие помещения, жилые комнаты, учебные помещения, лаборатории, читальные залы, залы совещаний, торговые залы и т.д.

1,5

1,4

1,3

1,2

1 - 2



б) запыленные, с высокой эксплуатационной температурой, с повышенной влажностью

Горячие цехи предприятий общественного питания, охлаждаемые камеры, помещения для приготовления растворов в прачечных, душевые и т.д.

2,0

1,8

1,7

1,6

3

2

Помещения производственных зданий с воздушной средой, содержащей в рабочей зоне:













а) св. 5 мг/м3 пыли, дыма и копоти

Агломерационные фабрики, цементные заводы и обрубные отделения литейных цехов

2,0

1,8

1,7

1,5

4

б) от 1 до 5 мг/м3 пыли, дыма и копоти

Цехи кузнечные, литейные, мартеновские, сборного железобетона

1,8

1,6

1,5

1,4

3

в) менее 1 мг/м3 пыли, дыма и копоти

Цехи инструментальные, сборочные, механические, механосборочные, пошивочные

1,6

1,5

1,4

1,3

2

г) значительные концентрации паров, кислот, щелочей, газов, способных при соприкосновении с влагой образовывать слабые растворы кислот, щелочей, а также обладающих большой корродирующей способностью

Цехи химических заводов по выработке кислот, щелочей, едких химических реактивов, ядохимикатов, удобрений, цехи гальванических покрытий и различных отраслей промышленности с применением электролиза

2,0

1,8

1,7

1,5

3

Примечание - При применении узорчатого стекла значения коэффициента запаса следует умножать на 1,1.

ПРИЛОЖЕНИЕ9

ОПРЕДЕЛЕНИЕ КЕО В РАСЧЕТНЫХ ТОЧКАХ ПОМЕЩЕНИЯ
С ПОМОЩЬЮ ГРАФИКОВ А. М. ДАНИЛЮКА

(согласно СНиП
II-4-79*)

Определение КЕО в точках помещения, расположенных на пересечениивертикальной плоскости характерного разреза помещения и условной рабочейповерхности или пола, производится по формуле

                                                (1)

где eср - среднее геометрическое значение КЕО впомещении, освещаемом зенитными фонарями, определяют по формуле

                                                          (2)

где  - площадь световыхпроемов фонарей, определенная согласно расчетам по 3.7.7, 3.7.9 настоящихРекомендаций.

В помещении со светоаэрационными фонарями eср определяют по формуле

                                                          (3)

где е2 - КЕО, определенный по графикам,представленным на рис. 3.12 настоящих Рекомендаций;

eв - геометрический коэффициент естественнойосвещенности в какой-либо точке помещения, определяемый по формуле

                                                         (4)

где п1 - количество лучей, определенное пографику I (рис. 1 данногоприложения), проходящих от небосвода в расчетную точку через общее количествосветовых проемов, расположенных в поперечном разрезе помещения;

п2 - то же, по графику II (рис. 2 данного приложения) напродольном разрезе помещения (п1и п2 определяются отдельно для каждогопроема, и затем произведения  суммируются между собой).

Подсчет количества лучей для определения геометрического КЕОпроизводится в следующей последовательности:

график Iнакладывается на поперечный разрез помещения, центр графика «0» совмещается срасчетной точкой, а нижняя линия графика - со следом рабочей поверхности;

подсчитывается количество лучей n1, попадающих в расчетную точку через световыепроемы;

отмечается номер полуокружности графика I, которая проходит через середину световогопроема;

график IIнакладывается на продольный разрез помещения, при этом его вертикальная ось игоризонталь, номер которой соответствует номеру полуокружности по графику I, проходит через середину светового проема;

подсчитывается количество лучей n2 по графику II, проходящих через световые проемы;

определяется eв по формуле (1).

Первая и последняя расчетные точки принимаются на расстоянии 1 м отповерхности стен (перегородок) или осей колонн.


Рис. 1. График I для подсчета количества лучей n1, попадающих нарабочую поверхность через световой проем фонаря, на поперечном разрезепомещения

Рис. 2. График II для подсчета количества лучей п2, попадающих на рабочую поверхность через световой проемфонаря, на продольном разрезе помещения


ПРИЛОЖЕНИЕ10

ГРАФИКИ ЗАВИСИМОСТИ НЕСУЩЕЙ СПОСОБНОСТИПАНЕЛЕЙ ИЗ СОТОВОГО ПОЛИКАРБОНАТА ОТ ВЕЛИЧИНЫ ПРОЛЕТА МЕЖДУ НЕСУЩИМИ ЭЛЕМЕНТАМИ

а - «Лексан Термоклеар»; б - «Полигаль»; в- «Марлон СТ»; г - листыиз профилированного прозрачного поливинилхлорида типа «Ондекс»

ПРИЛОЖЕНИЕ 11

ПРИМЕРЫРАСЧЕТА ФОНАРЕЙ

Пример 1.Теплотехнический расчет светопропускающего заполнения зенитного фонаря

А. Исходные данные

Необходимо определить требуемое сопротивление теплопередаче ивоздухопроницанию светопропускающего заполнения зенитных фонарей,устанавливаемых в покрытии механического цеха производственного здания,строящегося в Москве. Фонари расположены в покрытии на высоте 8,4 м. Размерсветового проема фонарей - 1,5×3,0 м.

Б. Порядок расчета

1. Определяем требуемое сопротивление теплопередаче .

Находим значение градусо-суток (ГСОП) для Москвы по формуле (1):

ГСОП =

По приложению 2 принимаем расчетную температуру внутреннеговоздуха в рабочей зоне помещения 17 °С (производственных помещений с категориейработ 1-б).

По приложению 3 находим

tот.пер = -3,6 °С и Zот.пер = 230 сут.

Тогда ГСОП = (17 + 3,6) 230 = 4738 °С/сут.

По табл. 3.3, интерполируя значения ГСОП, находимтребуемое сопротивление теплопередаче

 м2·°С/Вт.

Из условия предотвращения образования конденсата на внутреннейповерхности светопропускающего заполнения по формуле (2) определяем значениетребуемого сопротивления теплопередаче

Находим температуру воздуха под фонарем по формуле (3):

 = 20,2 °С.

Принимаем относительную влажность воздуха в помещении 45 % (приложение 4).

Определяем tр при  = 20,2 °С иотносительной влажности помещения 45 % (по приложению 4)

tр = 7,6 °С.

Расчетная температура наиболее холодной пятидневки для Москвысоставляет минус 28 °С.

Тогда

 м2·°С/Вт.

В качестве светопропускающего заполнения может быть принят однокамерныйстеклопакет из стекла листового с низкоэмиссионным покрытием на одном из стеколили двухкамерный стеклопакет (приложение 1) из листового стекла, атакже панели ячеистые из поликарбоната толщиной 16 мм.

2. Определяем требуемое сопротивление воздухопроницанию .

По формуле (4) определяем

Нормативное значение сопротивления воздухопроницанию фонарей Gн составляет 10,0 кг/(м2·ч).

По формуле (5) определяем

По приложению 3 находим максимальную из средних скоростейветра по румбам за январь v, повторяемость которых составляет 16 % иболее:

tн = - 28 °С; tв = + 17 °С;

v = 4,9 м/с; Н = 8,4 м;

Тогда

Dр = 0,55 · 8,4 (14,13 -11,94) + 0,03 · 14,13 × 4,92 = 20,3 Па.

Находим

 м2·ч·Па/кг.

Воздухопроницание фонаря не должно превышать

 кг/(м2·ч·Па).

Пример 2.Светотехнический расчет естественного освещения помещения торгового заламагазина

А. Исходные данные

Требуется определить необходимую площадь зенитных фонарей для естественногоосвещения помещения торгового зала магазина радиотоваров, расположенного вцентральной части одноэтажного здания в Москве.

Длина помещения - 42 м, ширина - 18 м, высота до низа покрытия - 7,2 м.

Б. Порядок расчета

По приложению 7 находим разряд и подразряд зрительных работдля таких помещений (зрительные работы высокой точности) - Б-1, которымсоответствует значение КЕО, равное 3 % (табл. 3.4).

По формуле (9) определяем нормированное значение КЕО

согласно приложениям 5 и 6 mN = 1.

Тогда eн = 3 %.

Требуемую площадь зенитных фонарей определяем по формуле (10)

Для освещения помещения используются глухие двухскатные зенитные фонарис размерами светопроема 2,7×2,7 м со светопропускающим заполнением издвухкамерных стеклопакетов. Для двухкамерных стеклопакетов t1 = 0,65 (табл. 3.7).

По приложению 8 принимаем kз = 1,4 (угол наклона остекления к горизонту составляет 20°).

По табл. 3.6 определяем ηф.

Принимаем высоту опорного контура = 1,0 м.

Тогда ηф = 2,1.

По табл. 3.7 находим t2 = 0,9; t3 = 0,9; t4(сетка) = 0,9.

По табл. 3.8 определяем rф

Kф = 1,1 (см.3.7.7).

Тогда

Необходимое количество фонарей для обеспечения требуемой освещенностипомещения составляет:

 шт.

(рис. 1данного приложения).

Рис. 1. Схемывозможного размещения зенитных фонарей в покрытии

Пример 3.Светотехнический расчет естественного освещения помещения производственногоздания с помощью светоаэрационных фонарей

А. Исходные данные

Требуется определить значение КЕО в помещении инструментального цеха,расположенного в одном из центральных пролетов многопролетногопроизводственного здания в Москве, освещаемого с помощью прямоугольныхсветоаэрационных одноярусных фонарей высотой 1,8 м.

Размеры цеха в плане 18×84 м, высота от уровня рабочейповерхности до покрытия - 9,6 м. Ширина фонаря - 6 м, длина - 72 м. Фонарьостеклен однокамерными стеклопакетами. Нормируемое значение КЕО в помещениисоставляет 3 %, что соответствует Vразряду зрительных работ.

Б. Порядок расчета

По графику 1 на рис. 3.12 при высоте Н = 10,2 м находим КЕО = 3,1 %.

В соответствии с 3.7.14 КЕО = 3,1 % · 0,87 = 2,7 %. ЗначенияКЕО, полученные по графикам на рис. 3.12, ниже нормируемых на 10%, что допустимо (3.7.9 настоящих Рекомендаций).

Определение КЕО в расчетной точке, на расстоянии 1 мот колонны

График Iприложения 9накладываем на чертеж поперечного разреза помещения (см. рис. 2 данногоприложения). Центр графика «0» совмещаем с расчетной точкой, а нижнюю линию - со следом (у.р.п.). Количество лучей,проходящих от небосвода в расчетную точку, составляет n1 = 3.

Отмечаем номер полуокружности графика, который проходит через серединусветопроема. Номер полуокружности - 34.

Накладываем график IIприложения 9на чертеж продольного разреза помещения таким образом, чтобы его вертикальнаяось и горизонталь 34 проходила через середину светопроема.

Количество лучей, проходящих от небосвода через световой проем пографику II в расчетную точку «0»,составляет

п2 = 43,2 · 2 = 87 (см. рис. 3 данного приложения).

Геометрический КЕО в расчетной точке составляет

eв = 0,01 · 3 · 87 = 2,61 %.

Определяем КЕО в расчетной точке по формуле (1) из приложения 9

По формуле (3) приложения 9 определяем

е2 = 2,7 %; kз = 1,3 (приложение 8).

Определяем rф из табл. 3.8

при rср = 0,4 и количестве пролетов 3 rф = 1,1; K1 = 1,0 (табл. 3.9).

Тогда

t1 = 0,75; t2 = 0,9; t3 = 0,9; kф = 1,2 (согласно 3.7.7).

t0 = t1 t2 t3 = 0,75 · 0,9 · 0,9 = 0,6.

Тогда

Таким образом, КЕО в расчетной точке составляет 1,8 %, чтосоответствует нормативному значению для зрительных работ V разряда при совмещенном освещении.

Пример4. Расчет стеклопакета на эксплуатационные нагрузки

А. Исходные данные

Требуется определить толщину стекла в стеклопакете односкатного зенитногофонаря с размерами светопроема 1,5×1,7 м, установленного в покрытииобщественного здания в Москве.

Размер стеклопакета - 1,64×1,53 м.

Угол наклона светопропускающего заполнения к горизонту - 12°.

Расчетные размеры стеклопакета принимают равными 1,6 и 1,5 м.

Фонарь расположен на высоте 15 м от поверхности земли.

Расчетные параметры стекла а = 1600 мм, b = 1500 мм; l = 1,07; S = 2,4 м2.

Б. Порядок расчета

Согласно 3.8.5 определяем большую из нагрузок (от ветраза вычетом веса стекла или от снега с учетом веса стекла).

В соответствии с 6.4 СНиП2.01.07-85* нормативное значение ветрового давления для Москвы w0 - 0,23 кПа;

k = 0,75 (6.5 СНиП 2.01.07-85*,тип местности Б);

с - аэродинамическийкоэффициент, с = - 0,4(6.6 СНиП 2.01.07-85*);

 - коэффициент надежности по нагрузке,составляет 1,4.

Расчетное значение ветровой нагрузки

 кПа.

Нормативное и расчетное значения нагрузки от веса стекла в соответствиис указаниями 3.8.12(принимая предварительно толщину стекла d = 6 мм)определяем по формуле

 кПа.

 кПа.

Определяем значение суммарной нагрузки от отрицательного давления ветраи веса стекла.

qp = - 0,1 + 0,16 = 0,06кПа.

Поскольку полученное значение нагрузки незначительно, толщину стеклаопределяем расчетом на воздействие суммарной нагрузки от снега и веса стекла.

Для Москвы S0 =1,0 кПа (100 кгс/м2) (табл. 4 СНиП 2.01.07-85*).

Величина расчетной нагрузки от снега определяется по формуле (12)

 кПа (136 кгс/м2).

С учетом собственного веса стекла расчетная нагрузка составит

qр = 1,36 + 0,16 =1,52 кПа = 152 кгс/м2 = 0,0152 кгс/см2.

Тогда по формуле (15)

 см.

Принимаем толщину стекла в стеклопакете фонаря d = 8 мм.


Рис. 2

Рис. 3


ПРИЛОЖЕНИЕ 12

ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛИИ ПОСТАВЩИКИ

Фирма

ООО «АЕДИФИКО»

Адрес, телефоны

121019, Москва, Никитинский бульвар, дом 12

Телефон: 290-32-46; факс: 290-30-98

Работы, выполняемые предприятием

Фирма выполняет работы по устройству верхнего освещения помещений зданий и сооружений с помощью зенитных фонарей с 1-, 2- или 3-слойными светопропускающими элементами из полиметилметакрилата (органического стекла) или поликарбоната. По своему функциональному назначению они могут быть световыми (глухими), светоаэрационными (открывающимися) и дымоудаляющими (фонари и люки). Кроме того, конструкции могут быть использованы для выхода на кровлю.

Зенитные фонари применены при строительстве ряда производственных зданий в Москве: Складской корпус на ул. 8 Марта, дом 4, Трамвайное депо в микрорайоне «Строгино». На этих объектах установлено более 400 зенитных фонарей с двухслойными светопропускающими элементами из органического стекла.

Поставляемые на строительство зенитные фонари имеют полную заводскую готовность. ООО «АЕДИФИКО» осуществляет выполнение проекта по принципу «под ключ» и отвечает за комплексную сдачу объекта, включая проектирование, поставку и строительно-монтажные работы

Основные характеристики конструкций

Зенитные фонари обеспечивают требуемый уровень естественной освещенности в помещениях с различными видами производств. Коэффициент светопропускания конструкций составляет 0,70 - 0,75. Сопротивление теплопередаче зенитных фонарей с двухслойными светопропускающими элементами составляет 0,42 - 0,44 м2·°С/Вт.

По несущей способности светопропускающие элементы из полимерных материалов значительно превышают расчетные нагрузки

Фирма

ООО «ВЕСТИНСТРОЙ»

Адрес, телефоны

117485, Москва, ул. Профсоюзная, дом 84/32, корпус В-4

Телефоны: 790-21-62; 790-34-73

Интернет: www.westinstroy.ru

E-mail: sale@westinstroy.ru

Работы, выполняемые предприятием

Поставка и монтаж поликарбонатного покрытия DANPALON.

Светопрозрачные покрытия зданий и сооружений, витражи, кровли, галереи, светоаэрационные фонари промышленных зданий.

Комплектация со склада в Москве и поставки материалов на заказ, монтаж, проектирование и изготовление несущих конструкций. Реконструкция кровель и фонарей.

Комплектующие и доборные элементы, уплотнители, системы покрытий. Гнутые профили из листового металла.

Предприятием выполнены работы на многочисленных объектах в Москве и Московской области, а также во многих городах РФ и странах СНГ

Основные характеристики конструкций

Высоконадежная поликарбонатная система в полной комплектации. Широкие формообразующие возможности. Опыт эксплуатации в различных регионах России и странах СНГ. Прекрасные теплотехнические характеристики: коэффициент теплопередачи до 1,53 Вт/(м2·°С). Светопропускание до 89 %. Высокая механическая прочность. Панели покрытия различной внутренней структуры. Широкая цветовая гамма.

Модульная конструкция. Технологичный монтаж. Большой выбор аксессуаров.

Продукция сертифицирована. Строительная лицензия

Фирма

ООО «ДИВВ»

Адрес, телефоны

125040, Москва, ул. Скаковая, д. 32. стр. 2, к. 70

Тел/Факс: (095) 945-61-30, 945-28-37

http://www.okna.com.ru

E-mail: diw@okna.com.ra

Работы, выполняемые предприятием

Проектирование, изготовление, поставка и монтаж зенитных фонарей и светопрозрачных покрытий.

ООО «ДИВВ» имеет пятилетний опыт работы в этой области строительства. Производственная мощность предприятия составляет 3000 м2 в месяц для изделий из алюминия и 10000 м2 - для стеклопакетов и триплекса.

Предприятием изготовлены и смонтированы зенитные фонари и покрытия на ряде ответственных объектов Москвы, Московской области и других городов России. Среди них Музей изобразительных искусств им. А. С. Пушкина (покрытие атриума), Центральное здание компании «Авиаэкспорт», Спортивно-оздоровительный комплекс на Рублевском шоссе, теннисный спортивный клуб VALERY на Живописной улице и многие другие

Основные характеристики конструкций

В качестве несущих элементов в зенитных фонарях и покрытиях используются алюминиевые фасадные системы ВСМПО, Агрисовгаз, Schuco и др., стальные профили, а также их комбинации. Профили окрашиваются в любой цвет полимерными красителями по порошковой технологии.

Остекление производится стеклопакетами и триплексом из полированного стекла, листами сотового и монолитного поликарбоната. Применяется также тонированное и энергосберегающее стекло производства фирм Saint Gobain (Франция), Pilkington (Великобритания), Glaverbel (Бельгия). Для защиты по классу А-1, А-2, А-3 (по ГОСТ Р 5136-98) применяется пленка производства Transatlantic Business Group inc (США).

Широкий выбор применяемых профилей и элементов остекления позволяет изготавливать конструкции, удовлетворяющие как эстетическим требованиям заказчика, так и всем требованиям действующих нормативных документов

Фирма

«CAODURO S.P.A

Адрес, телефоны

Московское представительство

121019, Москва, ул. Ленивка, 1/45, стр. 3, оф. 47

Тел. (095) 795-09-90, факс (095) 795-09-91, e-mail: caoduro@rol.ru

Caoduro S.P.A.

Via Chiuppese - 36010 Cavazzle (VI), Italia

tel. ++39(0)444.94.59.59 fax ++39(0)444.94.51.64, e-mail: info@caoduro.it

Работы, выполняемые предприятием

Изготовление зенитных фонарей, куполов, арочных светопрозрачных конструкций, люков дымоудаления. Объемные изделия из поликарбоната и полиметилметакрилата

Основные характеристики конструкций

Высокая технология, применяемая при изготовлении зенитных фонарей, позволяет получить самонесущие элементы диаметром до 8 м. Конструктивное решение зенитных фонарей позволяет крепить их с помощью кляммер без устройства в изделиях отверстий. Для изготовления светопропускающих элементов применяются листы поликарбоната и полиметилметакрилата ведущих фирм-производителей - BAYER и General Electric.

Изделия, выпускаемые фирмой, сертифицированы в Системе сертификации ГОСТ Р

Фирма

ЗАО «МСМ Лимитед»

Адрес, телефоны

129110, Москва, ул. Гиляровского, д. 39, офис 900

Тел/факс: (095) 927-80-47, (095) 927-80-48

http://www.mcmltd.ru, e-mail: sales@mcmltd.ru

Работы, выполняемые предприятием

Проектирование, строительно-монтажные работы и комплектация объектов со светопрозрачными ограждающими конструкциями: световые фонари и атриумы; термоформованные световые фонари (купола), размер до 2,0 м; навесы и козырьки; витражи и перегородки; крытые корты, бассейны и другие спортивные сооружения; зимние сады, теплицы и парники; рынки и торговые павильоны; противоударное защитное остекление.

Продажа светопрозрачных листовых материалов: поликарбонат сотовый, сплошной, профилированный; ПВХ профилированный, акрил; комплектующие и аксессуары

Основные характеристики конструкций

Широкий выбор архитектурных форм выполняемых конструкций: арочная, скатная, сферическая, пирамидальная и их комбинации.

Материал кровельного (стенового) покрытия: сотовый поликарбонат для теплосберегающих конструкций; сплошной поликарбонат для конструкций с повышенными противоударными требованиями; профилированный поликарбонат, ПВХ.

Несущий каркас сооружений - легкие металлоконструкции из стального или алюминиевого проката, клееные деревянные конструкции (КДК).

Пролет конструкций - до 100 м.

Производитель светопрозрачных материалов - компания Brett Martin (Великобритания).

Проектная и строительная деятельность ЗАО «МСМ Лимитед» лицензирована на всей территории РФ

Фирма

«REHAU AG+Co»

Адрес, телефоны

Представительство в Москве

117418, Москва, Новочеремушкинская ул., д. 61

Тел.: (095) 128-93-10; (095) 937-52-52, факс: (095) 937-52-53

http://www.REHAU.ru

Работы, выполняемые предприятием

Разработка, производство, поставка и сервисное сопровождение систем ПВХ профилей для изготовления окон, дверей, зимних садов, фасадов, балконных остеклений и прочих светопрозрачных конструкций. Специальные системы для панельного строительства и домов с пассивным отоплением

Основные характеристики конструкций

Многокамерные системы ПВХ профилей с гладким наклонным фальцем и системной глубиной до 120 мм. Армирующие вкладыши, уплотнения и система дополнительных профилей унифицированы для всех систем. Толщина стеклопакета в стандартных конструкциях до 49 мм. Группа нагрузок С. (По нормам Германии.) Системы профилей сертифицированы в системе ГОСТ Р и имеют сертификат RAL.

Фасадная система REHAU - Polytec 50 выполнена по стоечно-ригельному принципу и представляет собой комбинацию стальных, алюминиевых и ПВХ профилей. Группа нагрузок С

Фирма

ООО «ЛАСМА»; «ТАТПРОФ»

Адрес, телефоны

129832, Москва, ул. Щепкина, д.28

Телефон: (095) 284-91-21; факс: (095) 284-91-36

E-mail: lasma1@rambler.ru; info@tatprof.com

Работы, выполняемые предприятием

ООО «ЛАСМА»

1. Строительство, осуществление функций генподрядчика, шефмонтаж.

Возведение несущих конструкций, зданий и сооружений.

2. Устройство вентилируемых фасадов

3. Проектирование.

4. Производство и монтаж пространственных строительных конструкций.

Группа компаний «ЛАСМА» имеет собственную производственную базу в Подольском районе Московской области общей площадью 30000 м2. Производственные мощности и современное оборудование позволяют изготавливать ежемесячно:

5000 м2 алюминиевых конструкций,

3000 м2 ПВХ конструкций,

5000 м2 стеклопакетов

«ТАТПРОФ»

1. Продажа алюминиевого профиля системы «ТАТПРОФ» для изготовления строительных светопрозрачных конструкций любой сложности.

2. Продажа отечественной фурнитуры САТУРН

Высококвалифицированный штат сотрудников производит все необходимые расчеты материалов и комплектующих

Основные характеристики конструкций (000 «Ласма»)

Исходя из задач, поставленных архитекторами, мы также предлагаем выполнить конструкции фасадов, дверей и окон из алюминиевого профиля самой совершенной системы SCHUCO INTERNATIONAL (Германия). Мы работаем в тесном контакте с представительством SCHUCO INTERNATIONAL в Москве.

Система алюминиевых профилей SCHUCO отличается особой технологичностью, красотой и надежностью, применяется ведущими фирмами мира

Фирма

POLIGAL Plastic Industries Ltd

Адрес, телефоны

Представительство в Москве

113162, Москва, ул. Люсиновская, д. 70, комн. 6

Телефон: 954-67-99, тел/факс: 954-15-66

http: www.polygal.com

E-mail: polygal@pochtamt.ru

Работы, выполняемые предприятием

Изготовление и поставка сотовых поликарбонатных панелей.

«Полигаль» является ведущим предприятием в своей области. Оно широко известно во всем мире благодаря высокому качеству выпускаемых изделий. «Полигаль» - это первое в мире предприятие, на котором началось изготовление поликарбонатных панелей для нужд строительства. С тех пор и вплоть до сегодняшнего дня, на протяжении 25 лет на предприятии разрабатывают и производят широкий ассортимент многослойных поликарбонатных панелей, с большим успехом применяемых для зданий и сооружений во всех уголках земного шара.

Предприятие разрабатывает программные пакеты для проектирования, осуществляет техническое сопровождение проектов, помощь в проектировании, согласовании, монтаже

Основные характеристики изделий

СПИСОК ЛИТЕРАТУРЫ

1. Пособие порасчету и проектированию естественного, искусственного и совмещенногоосвещения/НИИСФ Госстроя СССР. - М.: Стройиздат, 1985.

2. Применение стеклав строительстве: Справочник/Под ред. д-ра техн. наук В. А. Дроздова. - М.:Стройиздат, 1983.

3. Рекомендации попроектированию, устройству и эксплуатации светопрозрачных конструкцийпромышленных зданий/ЦНИИпромзданий Госстроя СССР. - М., 1985.

4. Руководство поэксплуатации строительных конструкций производственных зданий промышленныхпредприятий. - М.: ГУП ЦПП, 2001.

5. Каталогалюминиевых конструкций. Унифицированная система «ТАТПРОФ». Изданиетретье/Управление Моспроект-2, АО «Профиль-Холдинг». - М., 1998.

6. Каталог«Профильные системы Тиссен. Фасады и зимние сады». Вып. 12/97.

7. Рекламныепроспекты фирм-производителей несущих профилей и светопропускающих элементовфонарей (1999 - 2002 гг.) «REHAU AG+K°», «COLVAY S.A.», «И.М.С.», «М.С.М Limited», «THYSSEN POLYMER GMBH»,«BASK», «SCHUCO Zutenationale KG», «BRETT MARTIN LTD», «CAODURO S.P.A.», «BIKRoof lights», «D+H Mechatronic Dingfolder+Kem Gmbh», «Bayer», «GE Plastics».

35
Мне нравится
Комментировать Добавить в закладки

Комментарии могут оставлять только зарегистрированные пользователи.

Пожалуйста зарегистрируйтесь или авторизуйтесь на сайте.
