Карта предусматривает организацию труда звена рабочих при устройстве котлована под фундамент трубы механизированным способом

Обозначение: КТП 1.2002
Название рус.: Карта трудового процесса. Устройство сборной водопропускной круглой железобетонной трубы диаметром 1,5 м. Устройство котлована под фундамент трубы. (Е2-1-13, т.2, 2-3; 22 т.2, 2б+2д; 35, 2б)-89
Статус: действующий
Заменяет собой: КТП 8.2.90
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.2002
Разработан: ГП Центроргтруд 115035, Москва, Софийская наб., дом. 34, кор. В
Утвержден: Минтранс России (01.01.2002)
Опубликован: ГП Центроргтруд № 2002

МИНИСТЕРСТВО ТРАНСПОРТАРОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СЛУЖБА ДОРОЖНОГО ХОЗЯЙСТВА
(РОСАВТОДОР)

ЦЕНТР
ОРГАНИЗАЦИИ ТРУДА И ЭКОНОМИЧЕСКИХ
МЕТОДОВ УПРАВЛЕНИЯ
(ЦЕНТРОРГТРУД)

СБОРНИК КАРТ
ТРУДОВЫХ ПРОЦЕССОВ НА УСТРОЙСТВО
СБОРНЫХ ВОДОПРОПУСКНЫХ ЖЕЛЕЗОБЕТОННЫХ
ТРУБ

Карта трудового процесса

Устройство сборной водопропускной круглойжелезобетонной трубы диаметром 1,5 м

КТП-1-2002

Издание второе, переработанное и дополненное

Москва, 2002 г.

Картытрудовых процессов предназначены для совершенствования организации трударабочих, занятых на устройстве сборных водопропускных железобетонных труб.

Карты определяютпрогрессивную технологию работ, рациональное использование рабочего времени,технологическую последовательность выполнения работ на основе передовых приемови методов труда.

Карты могут бытьиспользованы при разработке организационно-технологической документации приустройстве сборных водопропускных железобетонных труб, планировании работ, атакже в учебных целях при подготовке высококвалифицированных рабочих.

Сборник карт трудовыхпроцессов подготовлен инженерами А.И. Анашко, Е.В.Купцовой, Т.В. Страховой.

Ответственный за выпуск А.А. Морозов.

СОДЕРЖАНИЕ



1. Область и эффективностьприменения карты

1.1. Карта предусматривает организацию труда звена рабочих при устройствекотлована под фундамент трубы механизированным способом.

1.2. Показатели производительности труда:

№ п/п

Наименование показателей

Единица измерения

Величина показателей

по ЕНиР

по карте

1.

Выработка на 1 чел.-день

м3

115

128

2.

Затраты труда на 100 м3

чел.-час

6,93

6,25

Примечание: Взатраты труда по карте включено время на подготовительно-заключительные работы- 5 % и отдых - 10 %.

1.3. Повышение производительности труда достигается за счет улучшенияорганизации труда, применения рациональных методов и приемов труда.

1.4. Применение карты позволит повысить производительность труда в среднемна 11 % по сравнению с действующими нормами.

1.5. Работы следует производить на основании рабочих чертежей и проектапроизводства работ.

2. Подготовка и условиявыполнения процесса

2.1. Работы следует выполнять в соответствии с требованиями СНиП III-4-80 . СНиП 12-03-2001 , «Правил охраны труда при строительстве, ремонте и содержанииавтомобильных дорог», 1993 г.

2.2. До начала работ по устройству котлована подготавливают площадку взоне монтажа трубы. На расстоянии не менее 10 м в каждую сторону от оси трубыбульдозером планируют площадку с приданием уклонов, обеспечивающих сток воды оттрубы.

Естественное русло увходного оголовка на расстоянии 1,5 - 2 м от контура котлована перекрывают грунтоми устраивают водоотводную канаву или обвалование строительной площадки.

2.3. Положение трубы определяют по проекту дороги. Проектная организациядолжна закрепить в натуре и сдать по акту производителям работ точку пересечения оси трассы дороги с продольной осью трубы (рис.1 и 2). Продольная ось трубыдолжна быть закреплена четырьмя кольями (столбами). Промерами от оси трубынамечают контур котлована и обозначают его колышками.

2.4. Разбивка котлована производится на обноске (рис. 3), устраиваемой нарасстоянии 1,0 - 1,5 м от котлована (вне пределов работы землеройных машин).Обноска должна быть исправной на все время сооружения фундамента.

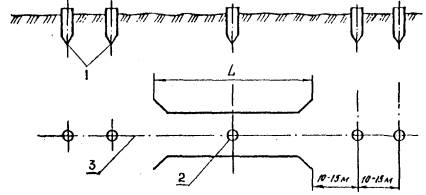

Рис. 1. Схема закрепленияместоположения трубы на трассе:

1 - выносные столбы; 2 - точка и сторожек снадписью «ось», «пикет», «плюс»; 3 - продольная ось трубы; L- длина трубы

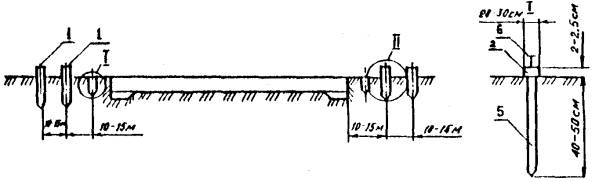

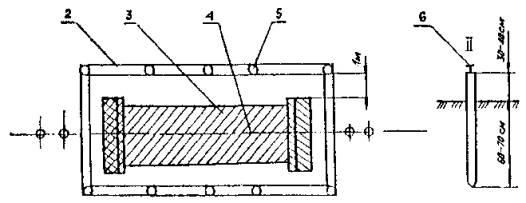

Рис. 2. Схема разбивки котлованатрубы:

1 - выносные столбы; 2 -обноска из брусьев и досок; 3 - котлован; 4 - продольная ось трубы; 5 - сваиобноски диаметром 8 - 10 см; 6 - гвоздь

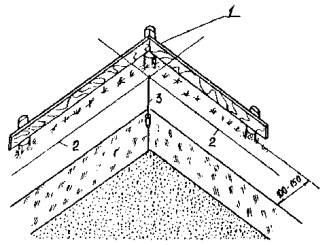

Рис. 3. Обноска из досок:

1 - доска обноски; 2 - проволочная чалка; 3 -отвес

2.5. Размеры котлована в плане должны соответствовать проектным размерамфундамента с запасом в каждую сторону на 0,5 м.

2.6. Разрабатывать котлован без креплений разрешается только в устойчивыхсухих и маловлажных грунтах. Во избежание обрушения стенок котлована изаполнения его дождевыми водами котлован необходимо сразу же освидетельствоватьи начать устройство фундамента.

2.7. Котлован нужно разрабатывать без нарушения несущей способности грунтаоснования.

2.8. Грунт из котлована следует удалять в отвал на такое расстояние, чтобына всех этапах производства работ не возникло опасности обрушения стеноккотлована.

2.9. При разработке котлована в зимних условиях необходимо принимать мерыпротив промерзания грунта в основании трубы.

3. Исполнители, предметы и орудиятруда

3.1. Исполнители:

1. Машинист бульдозера                             6 разряд (М1)               1

2. Машинист экскаватора                           5 разряд (М2)               1

3.2. Машины,оборудование, инструменты, приспособления, инвентарь:

№ п/п

Наименование

Кол-во шт.

1

2

3

1.

Бульдозер ДЗ-8 на тракторе Т-100

1

2.

Экскаватор Э-302, оборудованный обратной лопатой, с ковшом емкостью 0,3 м3

1

3.

Шнур для разбивки котлована длиной 50 м

1

4.

Вешки

4

5.

Колышки

15

6.

Нивелир

1

7.

Лопата штыковая

2

8.

Лопата подборочная специальная

2

9.

Топор

1

10.

Рулетка стальная типа РС-20

1

11.

Мерная лента и металлические шпильки, комплект

1

12.

Отвес

1

3.3. Спецодежда и спецобувь:

Машинист бульдозера

1. Комбинезонхлопчатобумажный                              1

2. Рукавицыкомбинированные двупалые                    1пара

Машинист экскаватора

1. Комбинезонхлопчатобумажный                              1

2. Галошидиэлектрические                                           1пара

3. Перчаткидиэлектрические                                       1пара

4. Технологический процесс иорганизация труда

4.1. Котлован разрабатывают в направлении от выходного оголовка квходному. Дно котлована под фундамент оголовков и под откосные крыльяустраивают на одном уровне.

4.2. Разработку котлована под тело трубы следует начинать бульдозером ДЗ-8и перемещать грунт за пределы строительной площадки. Котлован разрабатывают снедобором до проектной отметки на 10 см.

4.3. При разработке грунта II группы природной влажностии в районах с равнинным характером местности рациональнее применять клиновуюсхему зарезания грунта (рис. 4). Процесс зарезания грунтасостоит из заглубления отвала в грунт до 0,25 - 0,3 м в зависимости от свойстви его состояния. В начале зарезания целесообразнее заглублять отвал на большуюглубину, чем в конце цикла зарезания, т.е. рекомендуется применять стружкупеременной толщины.

Рис. 4. Клиновая схема зарезания грунта

4.4. Котлован под оголовки разрабатывают экскаватором Э-302, оборудованнымобратной лопатой с ковшом емкостью 0,3 м. Грунт перемещают экскаватором в отвална расстояние не менее 0,5 м от бровки котлована и затем бульдозером ДЗ-8 запределы строительной площадки на расстояние до 50 м.

4.5. Цикличный график работы экскаватора Э-302 см. график 1.

4.6. Цикличный график работы бульдозера по разработке, перемещению грунта на 50 м и разравниванию см. график 2.

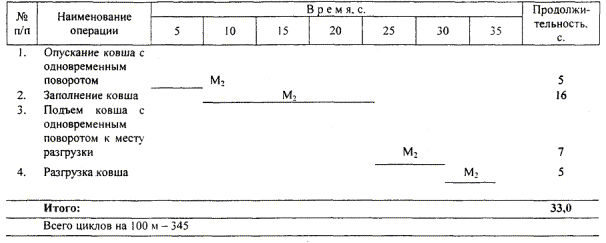

Цикличный график работы экскаватора

График 1

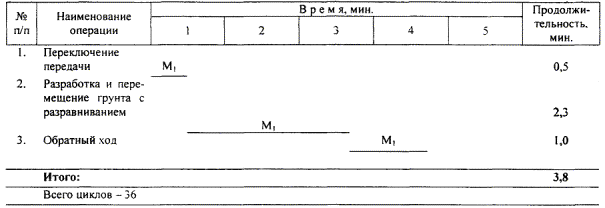

Цикличный графикработы бульдозера

График 2

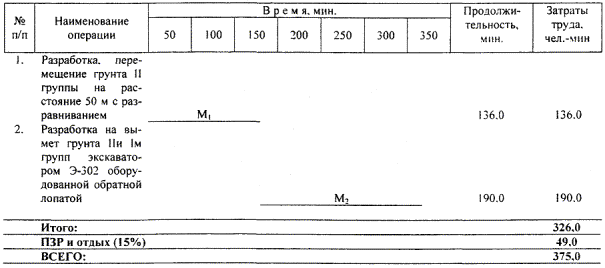

4.7. Графиктрудового процесса

График 3

5. Приемы труда

№ п/п

Наименование операций

Характеристика приемов труда

1

2

3

1.

Разработка грунта в котловане бульдозером

Запустив двигатель, машинист приводит бульдозер в рабочее положение, подъезжает к выходному оголовку и начинает зарезать грунт по клиновой схеме. Грунт перемещает за пределы входного оголовка. Закончив рабочий ход, машинист переключает скорость на четвертую передачу, задним ходом возвращается к выходному оголовку и цикл повторяет.

2.

Разработка грунта в котловане экскаватором

Машинист опускает ковш в забой, не допуская ослабления канатов. Наполняет ковш грунтом при помощи включения тягового барабана. Врезание ковша регулирует плавным подъемом или опусканием стрелы при помощи подъемного каната. После наполнения ковша все рабочее оборудование поднимает подъемным канатом. Как только ковш выйдет из грунта, можно поворачивать его в сторону выгрузки, избегая просыпания грунта из ковша. Установив ковш на нужной высоте, машинист разгружает его путем плавного освобождения тормоза тягового барабана и подъема стрелы. После разгрузки производят обратный поворот ковша в забой и цикл повторяют.

Примечание. Послеразработки котлована бульдозером и экскаватором рабочие зачищают стенки,дорабатывают дно котлована до проектной отметки с приданием руслу уклона,заданного проектом.
