ОТДЕЛКАФАСАДОВ МЕЛКОЗЕРНИСТЫМИ МАТЕРИАЛАМИ
ККТ-3.0-4-85
Содержание
Нормативные данныекомплекта получены на основе изучения наиболее рациональных приемов труда сприменением усовершенствованных инструментов и приспособлений.
Режим труда принят изусловия оптимально высокого темпа выполнения трудовых процессов.Продолжительность отдыха составляет 12% от общего объема трудовых затрат;продолжительность подготовительно-заключительных работ - 4% в соответствии с"Руководством по техническому нормированию труда в строительстве"(М., Стройиздат, 1977).
Согласно нормативным и расчетным данным, внедрениеККТ-3.0-4 позволит сократить трудовые затраты по сравнению с нормами в среднемна 20,5% за счет улучшения организации труда, более удобных поз рабочих, достигаемыхза счет перемещения люльки на любую высоту; механизированного нанесенияогрунтовочного состава; замены устройства лотков для сбора отлетающей крошки накаждой стоянке люльки устройством лотка из полиэтиленовой пленки,устанавливаемого внизу на отмостке на ширину захвата люльки; применения болееудобных в устройстве и разборке экранов для защиты остекления; примененияваликов и кистей на удлиненных ручках, вследствие чего отпадает надобность вподмостях.
ЗАЧЕКАНКА ШВОВ И ЗАДЕЛКА ВЫБОИН НА ПОВЕРХНОСТИ СТЕН | ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ | ||
| По КТ | По ЕНиР | |
Выработка на 1 чел. -день, м шва (м2 поверхности) | 78,4 | 65,0 | |
Затраты труда на зачеканку 10 м шва и заделку выбоин на 10 м2 поверхности, чел.-ч | 1,02 | 1,23 | |
- | ИСПОЛНИТЕЛИ Штукатур IV разряда (Ш1) Штукатур III разряда (Ш2) | ||
ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ,ИНВЕНТАРЬ Агрегат для фасадных работ АО-500 Кельма - 2 Сокол дюралюминиевый - 2 Щетка стальная - 2 Кисть рогожная - 2 Ведро - 4 Емкость 0,4 м3 для хранения раствора - 2 | |||
ДО НАЧАЛА РАБОТ НЕОБХОДИМО: закончить монтажные и кровельные работы; произвести герметизацию стыков; установить агрегат АО-500 в рабочее положение и проверить его исправность; доставить в рабочую зону необходимые приспособления, инструмент и материалы. |
Операция | Продолжительность процесса, мин | Продолжительность операции.
| Затраты труда, чел. -мин | Описание операции |
| ||||

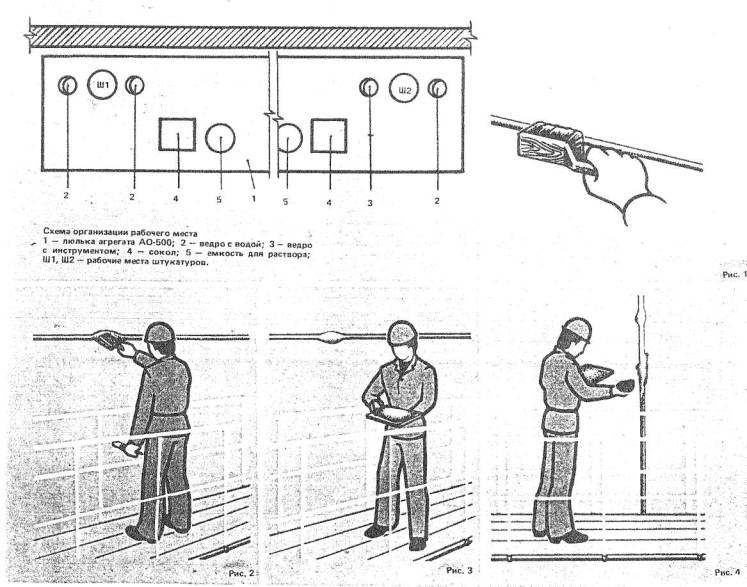

Очистка шва и выбоин, смачивание выбоин (рис. 1,2) | | 5,5 | 11 | Ш1 и Ш2, каждый в отдельности, держа в одной руке металлическую щетку, в другой - рогожную кисть, щетками расчищают шов, очищают выбоины от грязи и одновременно смачивают их водой с помощью рогожной кисти. Выполнение этих операций Ш1 и Ш2 начинают с крайних положений, передвигаясь по люльке навстречу друг другу. |
Заделка выбоин раствором (рис. 3) | | 8 | 16 | Ш1 и Ш2, каждый в отдельности, накладывают кельмой раствор с сокола, забрасывают выбоины раствором и сглаживают кельмой. Если выбоины больше, то забрасывают их раствором в два приема: сначала набрасывают один слой, затем после зачеканки швов набрасывают второй слой и слегка сглаживают кельмой. Выполнение этих операций Ш1 и Ш2 начинают с крайних положений, передвигаясь по люльке навстречу друг другу. |
Зачеканка шва раствором (рис. 4) | | 13 | 26 | Ш1 и Ш2, каждый в отдельности, накладывают кельмой раствор из емкости на сокол. Затем, держа сокол одной рукой на уровне груди, другой - при помощи кельмы забрасывают раствор в шов и концом кельмы уплотняют его в шве, после чего сглаживают кельмой раствор заподлицо со стеновыми панелями. Выполнение этих операций начинают с крайнего положения и с вертикального шва, зачеканивая его снизу вверх, затем зачеканивают горизонтальный шов, передвигаясь по люльке навстречу друг другу. |
Перемещение люльки на следующую стоянку | | 0,5 | 1 | Ш2 управляет перемещением люльки с выносного пульта (установленного на люльке), а Ш1 следит за безопасностью ее движения по фасаду. |
Итого на 10 м шва и 10 м2 поверхности* |
| 54 | *На 10 м2 поверхности стены приходится 10 м шва. |
РАСШИВКА ШВОВ И ПОДГОТОВКА ПОВЕРХНОСТИ | ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ | ||
| По КТ | По ЕНиР | |
Выработка на 1 чел. -день, м шва (м2 поверхности) | 77,7 | 63,5 | |
Затраты труда на расшивку 10 м шва и подготовку 10 м2 поверхности, чел.-ч | 1,03 | 1,26 | |
| ИСПОЛНИТЕЛИ Штукатур III разряда (Ш1) Штукатур II разряда (Ш2) | ||
ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ Агрегат для фасадных работ АО-500 Кельма - 2 Сокол дюралюминиевый - 2 Терка - 2 Рустовка Рейка L = 3 м для прорезки руста Кисть рогожная - 2 Ведро - 4 Емкость 0,04 м3 для хранения раствора - 2 | |||
ДО НАЧАЛА РАБОТ НЕОБХОДИМО: закончить монтажные и кровельные работы; произвести зачеканку швов и заделку больших выбоин; установить агрегат АО-500 в рабочее положение и проверить его исправность; доставить в рабочую зону необходимые приспособления, инструмент и материалы. |
Операция | Продолжительность процесса, мин | Продолжительность операции, мин | Затраты труда, чел.-мин | Описание операций |
| | |||

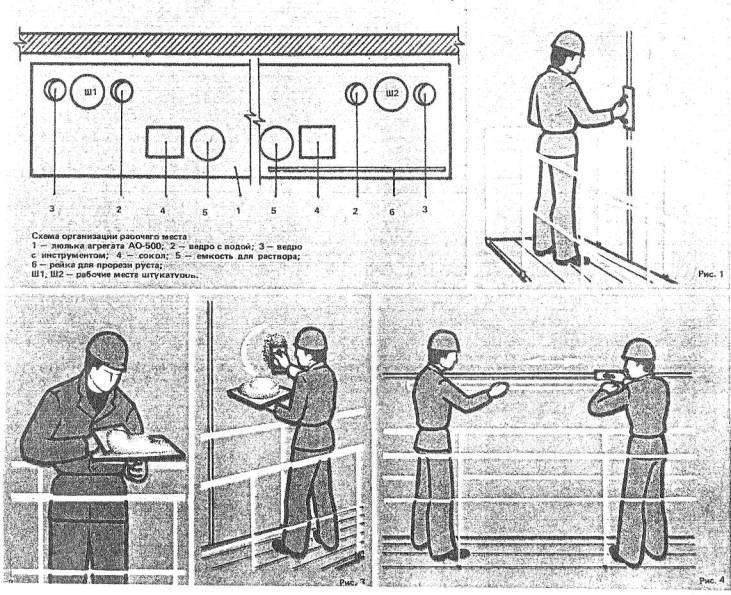

Затирка поверхности шва и заделанных выбоин (рис. 1) | | 10 | 20 | Ш1 и Ш2, каждый в отдельности, теркой затирают поверхности шва и заделанных выбоин, при необходимости, поверхности смачивают водой помощью рогожной кисти. При выполнении этих операций Ш1 и Ш2 передвигаются по люльке с крайних положений навстречу друг другу. |
Заделка мелких пор и трещин (рис. 2, 3) | | 9 | 18 | Ш1 и Ш2, каждый в отдельности, с помощью рогожной кисти смачивают участки поверхности с порами и трещинами водой, передвигаясь при этом от середины люльки к крайним положениям. Затем кельмой накладывают раствор на сокол. Держа сокол с раствором в одной руке, в другой - терку и, захватывая кончиком терки раствор с сокола, производят заделку пор и трещин с одновременной затиркой, передвигаясь при этом по люльке с крайних положений навстречу друг другу. |
Расшивка шва (рис. 4) | | 7,5 | 15 | Ш2 прикладывает рейку к стене вдоль шва. Ш1, придерживая рейки одной рукой, другой - с помощью рустовки расширяет шов, передвигаясь по люльке к Ш2, который держит рейку на противоположном конце. Расшивают шов не на всю длину рейки, а на 1,5-2 м. Затем рейку передвигают на 1 м вперед параллельно расшитому шву так, чтобы не допустить перелома шва и повторяют операции по расшивке шва. При окончании расшивки шва Ш1 передает рустовку Ш2, который оканчивает расшивку шва, а Ш1 держит рейку. |
Перемещение люльки на следующую стоянку | | 0,5 | 1.0 | Ш2 управляет перемещением люльки с выносного пульта (установленного на люльке), а Ш1 следит за безопасностью ее движения по фасаду. |
Итого на 10 м шва и 10 м2 поверхности |
| 54,0 |
|

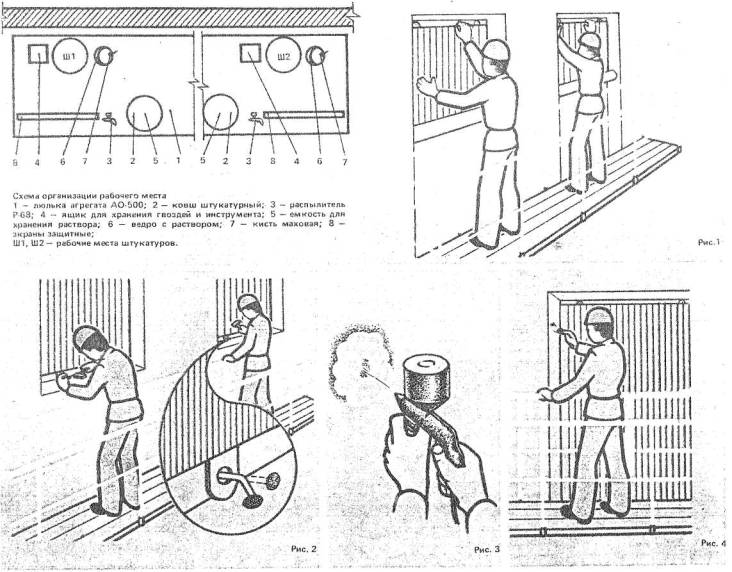

ОГРУНТОВКА СТЕН ФАСАДА | ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ | ||
| По КТ | По МНиР | |
Выработка на 1 чел.-день, м2 | 377,3 | 326,5 | |
Затраты труда на огрунтовку 100 м2 стен фасада, чел.-ч | 2,12 | 2,45* | |
| * Норма времени по МНиР увеличена на время, затрачиваемое на установку экранов для защиты стекол от набрызга раствора (§ М 8. 0-114 Б Главкиевгорстроя) | ||
| ИСПОЛНИТЕЛИ Штукатур IV разряда (Ш1) Штукатур III разряда (Ш2) | ||
ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ Агрегат для фасадных работ АО-500 Распылитель Р-68 - 2 Шланг резинотканевый d = 9-12 мм, L = 120 м Компрессор ПКС-5 Молоток строительный штукатурный Ковш штукатурный - 2 Кисть маховая - 2 Ведро - 2 Емкость 0,04 м3 для хранения раствора - 2 Ящик 300´200´100 мм для хранения гвоздей и инструмента - 2 Клещи для выдергивания гвоздей - 2 | |||
ДО НАЧАЛА РАБОТ НЕОБХОДИМО: закончить монтажные и кровельные работы; зачеканить и расшить швы; подготовить поверхность под отделку; установить агрегат АО-500 в рабочее положение; проверить исправность механизмов для фасадных работ; доставить в рабочую зону необходимые приспособления, инструмент и материалы. |

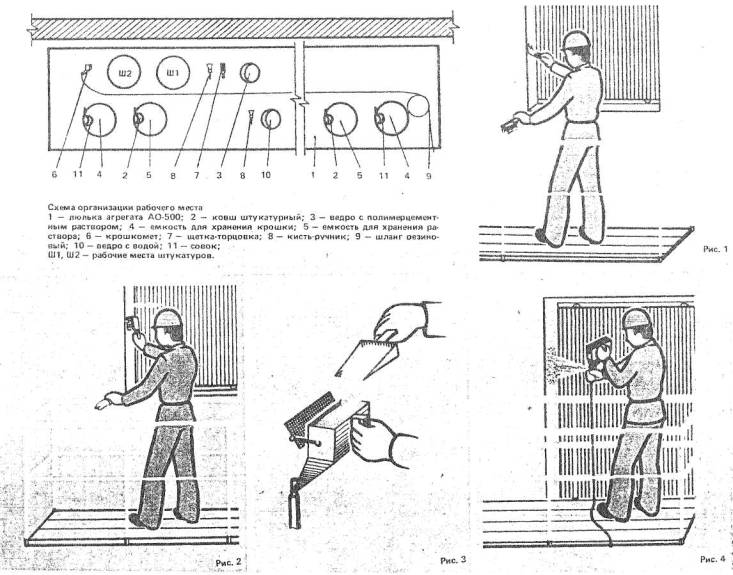

Операция | Продолжительность процесса, мин | Продолжительность операции, мин | Затраты труда, чел.-мин | Описание операций |
| ||||
Перемещение люльки на высоту середины оконных проемов | | 3 | 6 | Ш2 управляет перемещением люльки с выносного пульта (установленного на люльке) , а Ш1 следит за безопасностью ее движении по фасаду. |
Закрепление защитного экрана гвоздями к верхней части переплета окна (рис. 1) | | 5,5 | 4 | Ш1 и Ш2, каждый на своем окне, молотком забивают по гвоздю в верхние углы оконного переплета, затем подвешивают защитный экран, свернутый в рулон, петлями на гвозди, расправляют экран и пригибают гвозди так, чтобы петли не соскочили с них. |
Перемещение люльки вниз на 20-30 см ниже оконных проемов | | 3 | 6 | Ш2 управляет перемещением люльки с выносного пульта (установленного на люльке) , а Ш1 следит за безопасностью ее движения по фасаду. |
Закрепление защитного экрана гвоздями к нижней части переплета окна (рис. 2) | | 2,5 | 5 | Ш1 и Ш2 каждый на своем окне, слегка натягивая экран, закрепляют его в нижних углах переплета, забивая молотком гвозди в петли и загибая их вниз таким образом, чтобы достаточно закрепить и натянуть экран. |
Заправка бункера распылителя огрунтовочным составом | | 8,5 | 17 | Ш1 и Ш2, каждый в отдельности, берет распылитель в правую руку, левой - с помощью ковша взбалтывает огрунтовочный состав в емкости и ковшом заливает его в бункер распылителя. |
Огрунтовка стен фасада (рис. 3) | | 17 | 34 | Ш1 и Ш2, каждый в отдельности, держа распылитель за рукоятку на расстоянии 50-60 см от стены, нажимая пальцами на рычаг распылителя производят огрунтовку стен, передвигаясь при этом по люльке с крайних положений навстречу друг другу. |
Огрунтовка откосов оконных проемов (рис. 4) | | 8,5 | 17 | Ш1 и Ш2, каждый в отдельности на своем окне, кистью огрунтовывают откосы проемов. |
Перемещение люльки вниз на высоту 1 м | | 8,5 | 17 | Ш2 управляет перемещением люльки с выносного пульта (установленного на люльке) , а Ш1 следит за безопасностью ее движения по фасаду. |
Итого на 100 м2 поверхности |
| 113 | Примечание: Операции 1-4 повторяются при движении люльки вверх на всю высоту фасада, а на 100 м2 фасада они повторяются 5,5 раза. Операции 5-8 повторяются при движении люльки сверху вниз, а на 100 м2 они повторяются 17 раз. |
ФАКТУРНАЯ ОТДЕЛКА СТЕН ФАСАДА | ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ | ||
| По КТ | По МНиР | |
Выработка на 1 чел.-день, м2 | 68 | 55 | |
Затраты труда на фактурную отделку 10 м2стен фасада, чел.-ч | 1,18 | 1,44* | |
| * Норма времени по МНиР уменьшена на норму времени установки и разборки экранов для защиты остекления (§ М 8.0-114 А Главкиевгорстроя) | ||
| ИСПОЛНИТЕЛИ Штукатур IV разряда (Ш1) Штукатур III разряда (Ш2) | ||
ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ Агрегат для фасадных работ АО-500 Распылитель Р-68 Устройство для нанесения мелкозернистого материала на вертикальную поверхность (крошкомет) Компрессор Шланг резинотканевый Æ 12 мм - Æ 9 мм для подачи сжатого воздуха Совок - 2 Ковш штукатурный - 2 Щетка-торцовка - 2 Кисть-ручник Ведро для хранения воды - 2 Емкость 0,04 м3 для хранения раствора и крошки | |||
ДО НАЧАЛА РАБОТ НЕОБХОДИМО: закончить монтажные и кровельные работы; зачеканить и расшить швы; подготовить поверхность под отделку; произвести огрунтовку стен фасада; установить агрегат АО-500 в рабочее положение; проверить исправность механизмов для фасадных работ; доставить в рабочую зону необходимые приспособления, механизмы, инструмент и материалы. |
Операция | Продолжительность процесса, мин | Продолжительность операции, мин | Затраты труда, чел.-мин | Описание операции |
| ||||

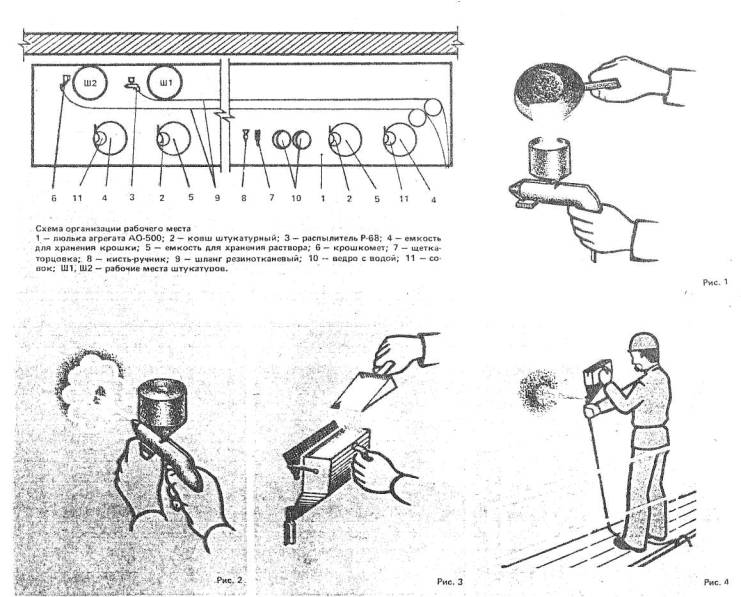

Устройство лотка | | 1 | 2 | Ш1 и Ш2 берут пленку длиной, более чем длина люльки на 2-3 м, и расстилают ее на отметке вплотную к стене здания так, чтобы концы пленки выступали за длину люльки не менее, чем на 1 м. Края пленки прижимают грузом (кирпичами) . |
Заправка бункера распылителя (рис. 1) | | 5 1 | 6 | Ш2 штукатурным ковшом набирает полимерцементный раствор и заливает в бункер распылителя, который держит Ш1. При последующих заправках Ш1 держит распылитель в одной руке, а другой - с помощью ковша набирает раствор из емкости, установленной на люльке и заливает его в бункер распылителя. После выработки раствора из распылителя Ш1 вновь заправляет распылитель, повторяя вышеуказанные операции. |
Нанесение полимерцементного раствора (рис. 2) | | 15 | 15 | Ш1 держит распылитель на расстоянии 30-40 см от поверхности, левой рукой за удлиненную ручку воздушного штуцера, а правой - за рукоятку. Затем пальцами правой руки нажимает на рычаг подачи сжатого воздуха и наносит раствор на поверхность стены, направляя струю из раствора под прямым углом к поверхности, делая плавные кругообразные движения руками. Ш1 наносит первый слой толщиной 0,5 мм на площади примерно 2 м2. Затем наносит на этой же площади второй слой толщиной 1-1,5 мм (толщина наносимого слоя раствора зависит от крупности зерен крошки и принимается равной половине наибольшего диаметра зерен). При этом Ш1 передвигается по люльке с одного крайнего положения в другое, обрабатывая участок поверхности высотой 80-85 см на длину люльки. При нанесении полимерцементного раствора на последующие участки Ш1 пользуется щитком, чтобы предотвратить попадание полимерцементного раствора на ранее отделанную поверхность. |
Заправка крошкомета (рис. 3) | | 4 | 4 | Ш2 с помощью кисти слегка смачивает крошку водой в емкости и перемешивает ее совком так, чтобы верхний слой крошки был слегка влажным. Затем берет одной рукой крошкомет за ручку, другой - с помощью совка набирает из емкости увлажненную крошку и засыпает в бункер крошкомета. После выработки крошки из крошкомета Ш2 вновь заправляет крошкомет, повторяя выше указанные операции. |
Нанесение крошки на поверхность (рис. 4) | | 24 | 24 | Ш2 держит крошкомет правой рукой за штуцер у регулирующего клапана, а левой - за ручку бункера крошкомета на расстоянии 20-30 см от поверхности. Открывая правой рукой перепускной клапан подачи сжатого воздуха, Ш2 направляет струю крошки под прямым углом к поверхности, делая плавные кругообразные движения. При этом передвигается по люльке с одного крайнего положения в другое вслед за Ш1, наносящим полимерцементный раствор. Отскакивающая крошка падает вниз в установленный лоток. |
Прочие операции | | 9 | 9 | Ш1 перемещает воздушные шланги, производит заправку крошкомета в процессе работы Ш2, убирает щеткой-торцовкой потеки, если они образуются, перемешивает полимерцементный раствор, при схватывании раствора на отдельных участках смачивает эти участки водой с помощью кисти-ручника. |
Перемещение люльки на следующую стоянку | | 0,5 | 1 | Ш2 управляет перемещением люльки с выносного пульта (установленного на люльке), а Ш1 следит за безопасностью ее движения по фасаду. |
Итого на 10 м2 поверхности |
| 61 |
|
ФАКТУРНАЯ ОТДЕЛКА ОТКОСОВ | ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ | ||
| По КТ | По МНиР | |
Выработка на 1 чел.-день, м2 | 21,6 | 17,8 | |
Затраты труда на фактурную отделку 1 м2откоса, чел.-ч | 0,37 | 0,45* | |
| * (§ М 8.0-114 А Главкиевгорстроя) | ||
ИСПОЛНИТЕЛИ Штукатур IV разряда (Ш1) Штукатур III разряда (Ш2) | |||
ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ Агрегат для фасадных работ АО-500 Устройство для нанесения мелкозернистого материала на поверхность (крошкомет) Компрессор для выработки сжатого воздуха Шланг резинотканевый Æ 9-12 мм для подачи сжатого воздуха Щетка-торцовка - 2 Емкость 0,004 м3 для хранения раствора - 2 Кисть-ручник - 2 Ведро - 2 Совок - 2 Ковш штукатурный - 2 | |||
ДО НАЧАЛА РАБОТ НЕОБХОДИМО: закончить огрунтовку откосов, установку защитных экранов и фактурную отделку стен фасада; установить агрегат АО-500 в рабочее положение; проверить исправность механизмов; доставить в рабочую зону необходимые приспособления, механизмы и материалы. |

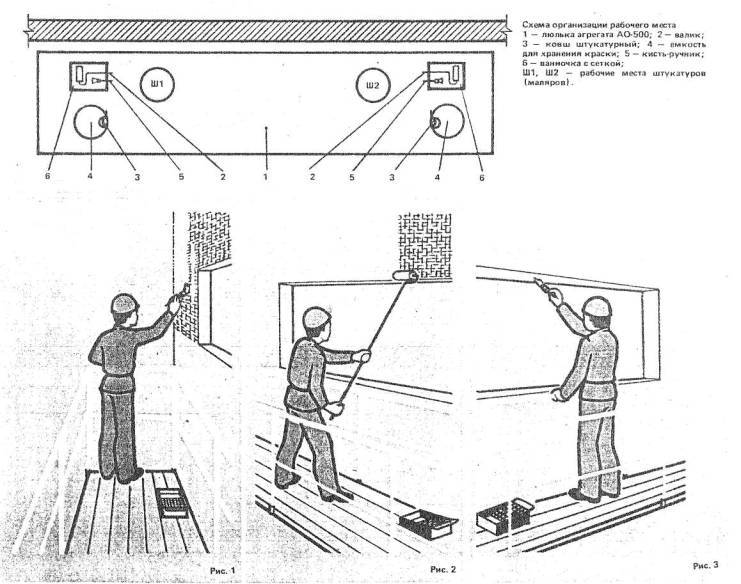

Операция | Продолжительность процесса, мин | Продолжительность операции, мин | Затраты труда, чел.-мин | Описание операции |
| ||||
Нанесение полимерцементного раствора (рис. 1, 2) | | 8,0 | 8.0 | Ш1 кистью-ручником наносит полимерцементный раствор толщиной 1,5-2 мм на поверхность откоса, а щеткой-торцовкой придает поверхности фактурный вид, делая легкие удары по свеженанесенному раствору. Ш1 начинает выполнение операций с левого окна, передвигаясь по люльке вправо к следующему окну. |
Заправка бункера крошкомета (рис. 3) | | 1,0 | 1,0 | Ш2 с помощью кисти слегка смачивает водой крошку в емкости и перемешивает ее совком так, чтобы верхний слой крошки был слегка влажным, затем берет одной рукой крошкомет за ручку, другой - с помощью совка набирает из емкости увлажненную крошку и засыпает в бункер крошкомета. |
Нанесение крошки (рис. 4) | | 8,5 | 8.5 | Ш2 держит крошкомет на расстоянии 20-30 см от поверхности обеими руками: правой - у регулирующего клапана, а левой - за ручку бункера крошкомета. Открывая правой рукой пропускной клапан подачи сжатого воздуха, Ш2 направляет струю крошки под прямым углом к поверхности вертикального откоса. При нанесении крошки на потолочную часть откоса, струя крошки направляется под углом 45-60 градусов. Ш2 передвигается по люльке вслед за Ш1, наносящим полимерцементный раствор. |
Прочие операции | | 1,5 | 1,5 | Ш1 перемешивает полимерцементный раствор, перемещает шланги, при схватывании раствора на отдельных участках смачивает эти участки водой с помощью кисти-ручника. |
Итого на 1 м2 откоса | 19,0 |
| ||
Примечание: 1 Время на перемещение люльки учтено в карте КТ-8.0-0.28-78. 2. Фактурную отделку откосов выполняют после отделки стен фасада, чтобы не загрязнить полимерцементным раствором отделанные откосы. |
ОКРАСКА ШВОВ НА ФАСАДЕ | ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ | ||
| По КТ | По ТНиР | |
Выработка на 1 чел.-день, м2 | 257 | 214 | |
Затраты труда на окраску 10 м шва, чел.-ч | 0,311 | 0,374* | |
| * Норма времени по ТНиР увеличена на время, затрачиваемое на снятие экранов (§ Т.2-116) | ||
ИСПОЛНИТЕЛИ Штукатур (маляр) IV разряда (Ш1) Штукатур (маляр) III разряда (Ш2) | |||
ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ Агрегат для фасадных работ АО-500 Клещи для выдергивания гвоздей - 2 Кисть филеночная - 2 Шпатель шириной 2 см для расчистки шва - 2 Ведро - 3 Кисть-ручник - 2 | |||
ДО НАЧАЛА РАБОТ НЕОБХОДИМО: закончить работы по фактурной отделки стен, откосов, козырьков фасада; установить агрегат АО-500 в рабочее положение и проверить его исправность; доставить в рабочую зону необходимые приспособления, инструмент, материалы. |
Операция | Продолжительность процесса, мин | Продолжительность операции, мин | Затраты труда, чел.-мин | Описание операции |

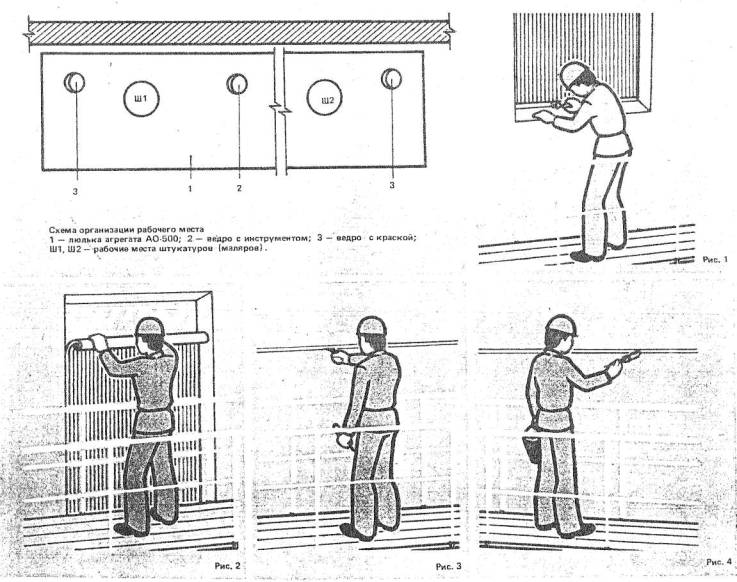

Разборка защитного экрана (рис. 1,2) | | 1,0 | 2,0 | Ш1 и Ш2 каждый на своем оконном блоке с помощью клещей выдергивают гвозди, закрепляющие экран в нижних углах оконного блока. После этого Ш1 с помощью выносного пульта, установленного на люльке, перемещает люльку вверх на 2/3 высоты оконного блока, а Ш2 следит за безопасностью ее движения по фасаду. Затем Ш1 и Ш2, каждый в отдельности на своем оконном блоке, снимают экран с гвоздей скрепленных в верхней части оконных блоков, сворачивают в рулон и ставят в люльку к внешней стенке. Оставшиеся гвозди в верхней части оконного блока выдергивают с помощью клещей. |
Перемещение люльки вверх до следующего оконного блока | | 0,5 | 1,0 | Ш1 управляет перемещением люльки с выносного пульта (установленного на люльке), а Ш2 следит за безопасностью ее движения по фасаду. |
Итого на 1 подъем (2 экрана) Итого на 1,5 подъема (3 экрана) | |
| 3,0 4,5 | Ш1 и Ш2, каждый в отдельности, держа шпатель в правой руке, а кисть - в левой, шпателем расчищают шов движениями слева-направо и обратно по шву, а кистью сметают пыль и крошку со швов. При этом Ш1 и Ш2 передвигаются по люльке с крайних положений навстречу друг другу. |
Расчистка шва (рис. 3) | | 1.0 | 2,0 | Ш1 и Ш2, каждый в отдельности, держа в левой руке ведро с окрасочным составом, правой - филеночной кистью окрашивают шов, передвигаясь при этом по люльке с крайних положений навстречу друг другу. |
Окраска шва (рис. 4) | | 2,5 | 5.0 | Ш1 управляет перемещением люльки с выносного пульта (установленного на люльке), а Ш2 следит за безопасностью ее движения по фасаду. |
Перемещение люльки вниз на следующую стоянку | | 0,5 | 1,0 |
|
Итого на 1 подъем (6,69 м шва) |
| 8,0 |
| |
Итого на 10 м шва |
| 12,0 | Примечание: На 10 м окрашенного шва приходится разборка трех защитных экранов | |
Всего на 10 м шва |
| 16,5 |
ПРИГОТОВЛЕНИЕ ПОЛИМЕРЦЕМЕНТНОГО РАСТВОРА | ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ | ||
| По КТ | По ЕНиР | |
Выработка на 1 чел.-день, м2 | 6,77 | 6,4 | |
Затраты труда на приготовление 1 м3 раствора, чел.-ч | 1,18 | 1,25 | |
| ИСПОЛНИТЕЛИ Штукатур-машинист III разряда (Ш) | ||
ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ Тубулентный смеситель СБ-43 Вибросито для процеживания раствора (размер ячейки 2´2 мм) СД-34 Емкость для приема готового раствора (150 литров) Емкость 300-400 литров для хранения воды Ларь для хранения цемента Лопата подборочная - 2 Кельма Ведро - 5 Дозировочная кружка 6 л Ковш штукатурный для наполнения ведер готовым раствором Кольцо для определения подвижности состава Столик - 40´40 см высотой 90 см | |||
ДО НАЧАЛА РАБОТ НЕОБХОДИМО: оборудовать узел по приготовлению полимерцементного раствора в специально отведенном помещении или под навесом; установить растворосмеситель на эстакаду высотой 50 см; определить количество эмульсии ПВА на один замес; доставить в рабочую зону необходимые материалы. |
УСОВЕРШЕНСТВОВАННЫЕ ИНСТРУМЕНТ, ИНВЕНТАРЬ И ПРИСПОСОБЛЕНИЯ | ||
Наименование | Организация-калькодержатель, № чертежа | Адрес |
Агрегат для фасадных работ АО-500 | Трест "Киеворгстрой" чертеж № 405000000 | г. Киев, ул. Суворова, 4-6 |
Сокол дюралюминиевый | /693,6-698/ 002.54И72 "Инструмент для отделочных работ" /альбом/ Киев, Будивильник 1972, стр. 35 | г.Киев, Владимирская, 24 |
Рустовка | /693,6-698/ 002.54И72 "Инструмент для отделочных работ" /альбом/. Киев, Будивильник, 1972, стр. 38 | -"- |
Распылитель Р-68 | Чертеж ЦНИИЭПжилища (эскиз № 1 прилагается) | г.Москва, Дмитровское шоссе, 9 |
Экраны защитные из полиэтиленовой пленки | Изготавливаются в мастерских строительных организаций | - "- |
Устройство для нанесения мелкозернистого материала на вертикальную поверхность (крошкомет) | Днепропетровский филиал НИИСП чертеж № УМ.01 С Б | г. Днепропетровск, пр. Гагарина, 115 |
Кольцо для определения подвижности состава | Эскиз № 2 прилагается | -"- |
Ванночка с сеткой для краски | Трест "Мосоргстрой" чертеж № 111-05-00 | г.Москва, Б. Полянка, 51а |
Операция | Затраты труда, чел.-мин | Описание операции |

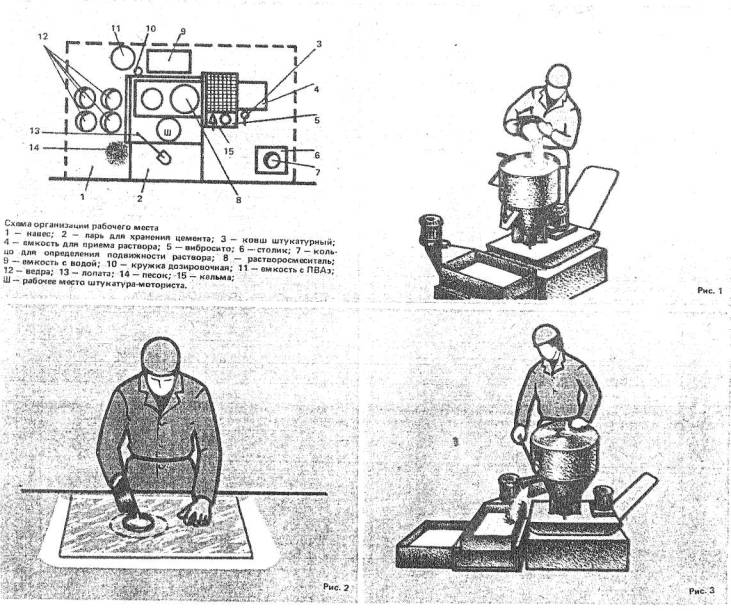

Загрузка смесителя составляющими с их дозировкой (рис. 1) | 1 | Ш лопатой наполняет ведро песком и высыпает в смеситель. Затем наполняет и высыпает в смеситель два с половиной ведра цемента, заливает ведром воды, добавляет три ведра песка и включает смеситель. |
Перемещение составляющих. Определение подвижности раствора (рис. 2) | 2,5 | Ш следит за перемешиванием составляющих в смесителе, одновременно отмеряет дозировочной кружкой 5 л эмульсии ПВА. В ведре разбавляет ее водой и выливает в смеситель. В процессе перемешивания раствора Ш добавляет столько воды, чтобы раствор превратился в сметанообразную массу. Для точного определения подвижности раствора Ш устанавливает на столике кольцо для определения подвижности состава (вначале кладется бумага с окружностями, на нее стекло, а на стекло - латунное кольцо), затем набирая ковшом раствор из растворомешалки, наливает его в кольцо. При снятии кольца диаметр расплывшейся лепешки должен составлять 11,5-12,5 см. |
Выгрузка раствора из смесителя в емкость через вибросито (рис. 3) | 0,5 | Ш останавливает растворомешалку, включает вибросито, открывает люк растворомешалки и выпускает раствор на вибросито. Выпустив весь раствор, Ш закрывает люк. Затем останавливает сито и кельмой из него удаляет камни и комки, не прошедшие через сито. |
Итого на один замес (60 л) | 4 |
|
Всего на 1 м3 раствора (15,5 замесов) | 62 |
|
Примечание: Готовую смесьможно использовать в течение 1 часа с момента ее приготовления.
ОКРАСКА УЧАСТКОВ ФАСАДА ЛЕСТНИЧНЫХ КЛЕТОК | ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ | ||
| По КТ | По МНиР | |
Выработка на 1 чел.-день, м2 | 163,3 | 135,6 | |
Затраты труда на окраску 100 м2поверхности (за один раз), чел.-ч | 4,9 | 5,9* | |
| * § 8.0-123 Главкиевгорстроя | ||
ИСПОЛНИТЕЛИ Штукатур (маляр) IV разряда (Ш1) Штукатур (маляр) III разряда (Ш2) | |||
ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ,ИНВЕНТАРЬ Агрегат для фасадных работ АО-500 Валик - 2 Кисть-ручник - 2 Ковш штукатурный - 2 Ванночка с сеткой для окраски - 2 Емкость 0,04 м3 для хранения краски в люльке - 2 | |||
ДО НАЧАЛА РАБОТ НЕОБХОДИМО: закончить работы по фактурной отделке стен, откосов фасада; установить агрегат АО-500 в рабочее положение и проверить его исправность; доставить в рабочую зону необходимые приспособления, инструмент, материалы. |
Операция | Продолжительность процесса, мин | Продолжительность операции, мин
| Затраты труда, чел.-мин | Описание операции |
| ||||
Отводка примыканий к отделанным поверхностям (рис. 1) | | 1 | 2 | Ш1 и Ш2, каждый в отдельности, обмакивают кисть в ванночку с краской и движением сверху вниз отводят примыкания к отделанным поверхностям, окрашивая полоску шириной 10-15 см. Излишки краски на кисти при обмакивании отжимаются о сетку. При выполнении этих операций Ш1 и Ш2 находятся на противоположных концах люльки. |
Окраска поверхности (рис. 2) | | 4 | 8 | Ш1 и Ш2, каждый в отдельности, обмакивают валик в краску. Излишки краски отжимаются о сетку. Движениями валика сверху вниз и обратно Ш1 и Ш2 наносят краску на поверхность так, чтобы не было наплывов и неокрашенных мест, постепенно сдвигая валик и окрашивая все новые участки. При этом Ш1 и Ш2 передвигаются по люльке с крайних положений навстречу друг другу. Излишки краски на валике отжимаются о сетку. |
Окраска откосов (рис. 3) | | 2 | 4 | Ш1 и Ш2, каждый в отдельности, обмакивая кисть в краску, отжимают излишки краски так, чтобы она не стекала на ручку кисти при переворачивании ее волосом вверх. Вначале отводят потолочную часть откоса, примыкающую к переплету, затем отводят вертикальные и горизонтальные примыкания. После этого с помощью той же кисти-ручника Ш1 и Ш2 красят остальные участки откосов. |
Перемещение люльки на следующую стоянку | | 0,5 | 1 | Ш2 управляет перемещением люльки с выносного пульта (установленного на люльке), а Ш1 следит за безопасностью ее движения по фасаду. |
Итого на 5,89 м2 поверхности (стоянка люльки) | 15 |
| ||
Всего на 100 м2 поверхности (17 стоянок) | 225 |
|
ОКРАСКА ПЕРЕГОРОДОК И ОГРАЖДЕНИЙ БАЛКОНОВ | ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ | ||
| По КТ | По МНиР | |
Выработка на 1 чел.-день, м2 | 197,5 | 161,6 | |
Затраты труда на окраску 100 м2за один раз, чел.-ч | 4,05 | 4,95 | |
| Норма уменьшена на время приготовления силикатного состава ( § М 8.0-123 Главкиевгорстроя) | ||
ИСПОЛНИТЕЛИ Маляр IV разряда (М1) Маляр III разряда (М2) | |||
ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ, ИНВЕНТАРЬ Валик - 2 Кисть-ручник на удлиненной ручке для отводки примыканий Кисть-ручник для окраски труднодоступных мест - 2 Ванночка с сеткой для пропитки валика окрасочным составом - 2 Ковш для розлива малярных составов - 2 Ведро - 2 Сито с 600 от/м2 размером 300´400´150 Емкость для окрасочного состава 0,2 м3 2 | |||
ДО НАЧАЛА РАБОТ НЕОБХОДИМО: закончить работы по фактурной отделке стен фасада; подготовить поверхность под окраску; окрасить потолки лоджий; огрунтовать окрашиваемую поверхность; приготовить окрасочный состав; доставить в рабочую зону необходимые приспособления, инструмент и материалы. |
Операция | Продолжительность процесса, мин | Продолжительность операции, мин | Затраты труда, чел.-мин | Описание операции |
| ||||

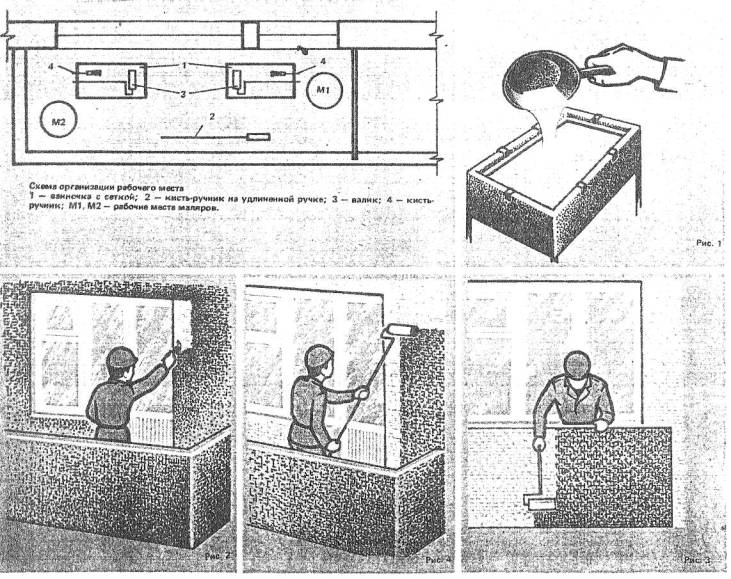

Процеживание окрасочного состава (рис. 1) | | 1,5 | 3 | М1 и М2 ковшами, каждый в отдельности, наливают окрасочный состав в сито, и перемешивают его ковшами, таким образом процеживая его. При засорении сита М2 снимает его с емкости и, опрокидывая, очищает от мусора. |
Окраска примыканий к офактуренным и окрашенным поверхностям, окраска углов (рис. 2) | | 8 | 8 | М1 набирает ковшом из емкости окрасочный состав в ведро. На рабочем месте наполняет составом ванночку, обмакивает кисть-ручник а удлиненной ручке в окрасочный состав. Излишки краски отжимает о сетку в ванночку и слегка наклоняясь, окрашивает примыкание ограждения к стене фасада с наружной стороны. Окрашивается полоса шириной 10-15 см. Затем М1 окрашивает полосы шириной 10-15 см вдоль примыкания перегородки к потолку и стене. После этого М1 кистью-ручником с короткой ручкой окрашивает полосы шириной 10- 5 см с внутренней стороны вдоль углов соединения и примыканий ограждений балкона и перегородки к офактуренной стене. |
Окраска поверхности перегородок и ограждений (рис. 3, 4) | | 10 2 | 12 | М2 пропитывает валик окрасочным составом, отжимает о сетку излишки состава и окрашивает торец перегородки, слегка наклоняясь и опираясь одной рукой на ограждение. Затем М2 приступает, к окраске ограждения балкона снаружи. Держась одной рукой за перила ограждения, ругой - валиком окрашивает наружную часть ограждения, пропитывая валик составом в ванночке, стоящей рядом, по мере выработки состава с валика, М2 передвигается по балкону от перегородки до примыкания ограждения к стене фасада. Окончив окраску наружной части ограждения балкона, М2 окрашивает валиком внутреннюю поверхность ограждения, передвигаясь при этом от примыкания ограждения стене фасада по направлению к перегородке балкона. После окончания окраски ограждения М1 и М2, каждый в отдельности, с помощью валика окрашивают перегородку, пропитывая валик окрасочным составом в ванночке по мере выработки состава с валика. Окрасочный состав добавляется в ванночки из ведер по мере выработки. |
Переход на следующий балкон | | 2 | 4 | М1 и М2 забирают свой инструмент (ванночку, кисти, валики) и переходят на следующий балкон. |
Итого 1 балкон | 27 |
| ||
Всего на 100 м2 (9 балконов) | 243 |
| ||
Примечания: 1). Окраска ограждений и перегородок балконов начинается с верхнего этажа. 2). Вторую окраску производят через 3-4 ч после первой. |
РАСХОД МАТЕРИАЛОВДЛЯ ПРИГОТОВЛЕНИЯ 1 М3 ПОЛИМЕРЦЕМЕНТНОГО РАСТВОРА
Наименование материалов | Гост, марка | Единица измерения | Количество |
Портландцемент белый М-400 | ГОСТ 965-78 | кг | 504 |
Эмульсия поливинилацетатная (50-процентная) | ГОСТ 18992-73 |
| 100 |
Песок мелкий | ГОСТ 8736-77 |
| 1050 |
Вода |
|
| (до необходимой консистенции) |
СОСТАВЫ РАСТВОРОВ
Наименование
| Состав смесей (в частях по объему) | |||
Раствор полимерцементный | Состав для окраски швов | Грунтовка | ||
№ 1 | № 2 | |||
Портландцемент белый М-400 | 3 | - | - | - |
Эмульсия поливинилацетатная (50-процентная) | 0,6 | 1 | 1 | 1 |
Песок мелкий | 5 | - | - | - |
Пигмент | - | 0,5 | - | - |
Вода | До сметанообразной массы | 1 | 2 | 4 |
Примечание: Огрунтовочныйсостав № 1 применяется при сухой жаркой и ясной погоде (поверхностьогрунтовывается за 2 раза); при прохладной, пасмурной погоде применяется состав№ 2 (поверхность огрунтовывается за 1 раз)
