Карта предназначена для организации труда рабочих при монтаже башенным краном лестничных площадок массой до 2 т.
| Обозначение: | КТ 4.1-9.2-77 |
| Название рус.: | Карта трудового процесса строительного производства. Монтаж лестничных площадок |
| Статус: | действующий |
| Заменяет собой: | КТ 4.1-9.2-70 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1977 |
| Разработан: | Трест Мосоргстрой 113095, Москва, Б.Полянка, 51а ЦНИБ "Мосстрой" |
| Утвержден: | ВНИПИ труда в строительстве Госстроя СССР (01.01.1977) |
| Опубликован: | ЦИТП Госстроя СССР № 1977 |
| КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА | КТ-4.1-9.2-77 |
|
| Разработана трестом Мосоргстрой* и ЦНИБ-Мосстрой Главмосстроя Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство | ||
| МОНТАЖ ЛЕСТНИЧНЫХ ПЛОЩАДОК |
| |
| Входит в комплект карт ККТ-4.1-3 Возведение крупноблочных жилых домов серии 11-18-01/12 | ||
| Взамен КТ-4.1-9.2-70 |
|
* 113095,Москва, Ж-95, ул. Б. Полянка, 51а.
1.1. Карта предназначена для организации труда рабочих при монтаже башенным краном лестничных площадок массой до 2 т.
1.2. Показатели производительности труда
|
| По карте | По ЕНиР |
| Выработка на 1 чел.-день, лестничных площадок | 13 | 6 |
| Затраты труда на одну лестничную площадку (без заливки швов), чел.-ч | 0,62 | 1,33 |
Примечание. В затратытруда включено время на подготовительно-заключительные работы и отдых.
2.1. До начала работ необходимо: смонтировать лестничные площадки и марши нижележащего этажа; проверить исправность монтажных приспособлений; расположить в рабочей зоне инструменты, приспособления и материалы.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV " (М2) - 1
такелажник II разряда (Т) - 1
машинист крана V " (М) - 1
3.2. Инструменты, приспособления и инвентарь
| Наименование, назначение и основные параметры | ГОСТ, № чертежа | Количество, шт. |
| Ящик стальной объемом 0,3 м3 для раствора | Чертеж 543.30.00.00 СКБ Мосстрой* | 1 |
| Строп четырехветвевой | Чертеж 409.19.00.00 того же СКБ | 1 |
| Щетка стальная | Каталог-справочник ЦНИИТЭстроймаша**, стр. 83 | 2 |
| Скарпель | То же, стр. 158 | 1 |
| Метла | - | 2 |
| Лом строительный | ГОСТ 1405-72 | 2 |
| Кувалда кузнечная | ГОСТ 11402-65 | 1 |
| Лопата | ГОСТ 3620-63 | 2 |
| Кельма | ГОСТ 9533 -71 | 2 |
* Москва, Нижне-Сусальный туп., 5.
** 121019, Москва, Г-19, ул. Маркса иЭнгельса, 7/10.
4.1. Операции по монтажу лестничных площадок выполняют в следующем порядке: подготовляют опорную поверхность; подготовляют площадку к строповке, стропят ее и подают к месту укладки; устраивают постель из раствора; принимают и укладывают лестничную площадку, выверяют и расстроповывают ее.

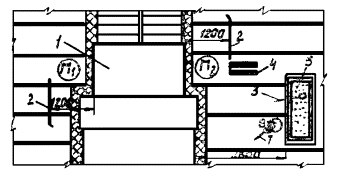

4.2. Организация рабочего места
1- монтируемая площадка; 2 - ломы; 3 - лопата; 4 - ящик с инструментами; 5 -ящик с раствором; 6 - ведро; 7 - метла

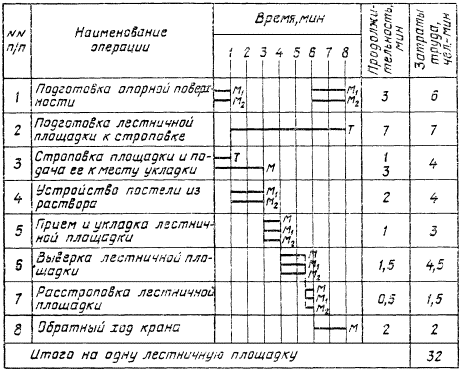

4.3. График трудового процесса
4.4. Описание операций
| № по графику | Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
| 1 | 2 |
| 1 | ПОДГОТОВКА ОПОРНОЙ ПОВЕРХНОСТИ; 3 мин; М1, М2; скарпель, кувалда, щетка, метла Монтажники М1 и М2 очищают места укладки лестничной площадки от наплывов бетона и мусора с помощью скарпеля, кувалды, стальной щетки и метлы, смоченной водой |
| 2 | ПОДГОТОВКА ЛЕСТНИЧНОЙ ПЛОЩАДКИ К СТРОПОВКЕ; 7 мин; Т; щетка, скарпель, кувалда Такелажник производит внешний осмотр лестничной площадки, проверяя ее поверхность и монтажные петли. При необходимости он очищает их от грязи, ржавчины и наплывов бетона при помощи стальной щетки, скарпеля и кувалды |
| 3 | СТРОПОВКА ПЛОЩАДКИ И ПОДАЧА ЕЕ К МЕСТУ УКЛАДКИ; Т - 1 мин; М - 3 мин; строп Такелажник стропит лестничную площадку, отходит от нее на 4 - 5 м и подает команду машинисту крана приподнять площадку на 20 - 30 см. Убедившись в надежности строповки, он сигнализирует машинисту на подачу площадки к месту монтажа |
| 4 | УСТРОЙСТВО ПОСТЕЛИ ИЗ РАСТВОРА; 2 мин; М1, М2; лопаты, кельмы Монтажники М1 и М2 устраивают постель из раствора, набрасывая его лопатами на места установки площадки и разравнивая кельмами
|
| 5 | ПРИЕМ И УКЛАДКА ЛЕСТНИЧНОЙ ПЛОЩАДКИ; 1 мин; М, М1, М2; строп Машинист крана по команде монтажника М1 подает площадку к месту укладки. Монтажники М1 и М2 принимают площадку на высоте 20 - 30 см от опорных поверхностей, разворачивают ее и опускают на подготовленную постель из раствора
|
| 6 | ВЫВЕРКА ЛЕСТНИЧНОЙ ПЛОЩАДКИ; 1,5 мин; М, М1, М2; строп, шаблон, ломы Монтажники М1 и М2 при натянутом стропе проверяют правильность установки лестничной площадки с помощью шаблона и ломами рихтуют ее в проектное положение |
| 7 | РАССТРОПОВКА ЛЕСТНИЧНОЙ ПЛОЩАДКИ; 0,5 мин; М, М1, М2; строп По команде монтажника М1, машинист крана ослабляет натяжение стропа, а монтажники расстроповывают лестничную площадку
|
* На однулестничную площадку.
СОДЕРЖАНИЕ
| 1. Область и эффективность применения карты.. 1 2. Условия и подготовка выполнения процесса. 1 |
