Карта предназначена для организации труда рабочих при монтаже башенным краном плит перекрытий лоджий площадью до 5 кв.м.
| Обозначение: | КТ 4.1-7.23-77 |
| Название рус.: | Карта трудового процесса строительного производства. Монтаж плит перекрытий лоджий площадью до 5 м2 |
| Статус: | действующий |
| Заменяет собой: | КТ 4.1-7.23-75 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1977 |
| Разработан: | Трест Мосоргстрой 113095, Москва, Б.Полянка, 51а |
| Утвержден: | ВНИПИ труда в строительстве Госстроя СССР (01.01.1977) |
| Опубликован: | ЦИТП Госстроя СССР № 1977 |
| КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА | КТ-4.1-7.23-77 |
|
| Разработана трестом Мосоргстрой* и ЦНИБ-Мосстрой Главмосстроя Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство | ||
| МОНТАЖ ПЛИТ ПЕРЕКРЫТИЙ ЛОДЖИЙ ПЛОЩАДЬЮ до 5 м2 |
| |
| Входит в комплект карт ККТ-4.1-2 Возведение крупноблочных жилых домов серии 1-151/9 | ||
| Взамен КТ-4.1-7.23-75 |
|
* 113095, Москва, Ж-95, ул. Б. Полянка,51а.
1.1. Карта предназначена для организации труда рабочих при монтаже башенным краном плит перекрытий лоджий площадью до 5 м2
1.2. Показатели производительности труда
|
| По карте | По ЕНиР |
| Выработка на 1 чел.-день, плит | 15,4 | 10,4 |
| Затраты труда на одну плиту, чел.-ч | 0,48 | 0,77 |
Примечание. В затратытруда включено время на подготовительно-заключительные работы и отдых.
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет сокращения численного состава звена по сравнению с нормами ЕНиР на одного человека.
2.1. До начала работ необходимо уложить плиты перекрытия монтируемого этажа и установить средние стенки лоджий.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3.1. Исполнители:
монтажник конструкций IV разряда (М1) - 1
монтажник конструкций III " (М2) - 1
такелажник III разряда (Т) - 1
машинист крана V " (М) - 1
3.2. Инструменты, приспособления и инвентарь
| Наименование, назначение и основные параметры | ГОСТ, № чертежа | Количество, шт. |
| Строп четырехветвевой грузоподъемностью 7 т | Чертеж 1079 треста Мосоргстрой | 1 |
| Лом монтажный | ГОСТ 1405-72 | 2 |
| Лопата | ГОСТ 3620-63 | 2 |
| Кельма | ГОСТ 9533 -71 | 2 |
| Ящик-контейнер для раствора | Чертеж 3182 треста Мосоргстрой | 1 |
| Ящик для инструментов | - | 1 |
| Ведро | - | 1 |
| Метла | - | 1 |
| Щетка стальная | Каталог-справочник ЦНИИТЭстроймаша*, стр. 83 | 1 |
* 121019, Москва, Г-19, ул. Маркса иЭнгельса, 7/10.
4.1. Операции по монтажу плит перекрытия лоджий выполняют в следующем порядке: подготовляют плиту к строповке; стропят и подают ее к месту укладки; устраивают растворную постель; укладывают плиту на растворную постель и расстроповывают ее; подготовляют место укладки следующей плиты.
4.2. Организация рабочего места

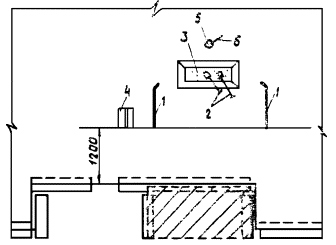

1 - ломы;2 - лопаты; 3 - ящик-контейнер с раствором; 4 - ящик с инструментами; 5 - ведрос водой; 6 - метла

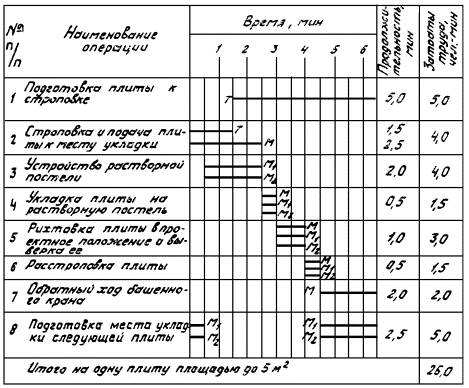

4.3. График трудового процесса
4.4. Описание операций
| № по графику | Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
| 1 | 2 |
| 1 | ПОДГОТОВКА ПЛИТЫ К СТРОПОВКЕ; 5 мин; Т; стальная щетка Такелажник проверяет маркировку плиты, состояние ее поверхности, наличие монтажных петель и закладных деталей. При необходимости он очищает их при помощи стальной щетки |
| 2 | СТРОПОВКА И ПОДАЧА ПЛИТЫ К МЕСТУ УКЛАДКИ; Т - 1,5 мин; М - 2,5 мин; строп Такелажник стропит плиту крюками четырехветвевого стропа и, отойдя на 4 - 5 м, подает команду машинисту крана приподнять ее на 20 - 30 см. Убедившись в надежности строповки, он подает сигнал машинисту крана поднять и переместить плиту к месту укладки
|
| 3 | УСТРОЙСТВО РАСТВОРНОЙ ПОСТЕЛИ; 2 мин; М1, М2; лопаты, кельмы, ящик с раствором Монтажники М1 и М2 лопатами раскладывают раствор на опорных поверхностях, а затем кельмами разравнивают его, каждый на своем участке
|
| 4 | УКЛАДКА ПЛИТЫ НА РАСТВОРНУЮ ПОСТЕЛЬ; 0,5 мин; М1, М2, М; строп Монтажник М1 подает сигнал машинисту крана подвести плиту к месту укладки, после чего вместе с монтажником М2 принимает плиту на расстоянии 70 - 80 см от растворной постели и разворачивает ее в нужном направлении. Затем по сигналу монтажника М1 машинист крана медленно опускает плиту на подготовленную постель
|
| 5 | РИХТОВКА ПЛИТЫ В ПРОЕКТНОЕ ПОЛОЖЕНИЕ И ВЫВЕРКА ЕЕ; 1 мин; М1, М2, М; ломы, строп При небольшом смещении плиты в плане монтажники М1 и М2 рихтуют ее ломами. По сигналу монтажника М1 машинист крана ослабляет натяжение ветвей стропа
|
| 6 | РАССТРОПОВКА ПЛИТЫ; 0,5 мин; М1, М2, М; строп Монтажники М1 и М2, открывая предохранительные устройства, высвобождают крюки стропа из монтажных петель плиты
|
| 8 | ПОДГОТОВКА МЕСТА УКЛАДКИ СЛЕДУЮЩЕЙ ПЛИТЫ; 2,5 мин; М1, М2; ведро, метла Монтажники М1 и М2 размещают инвентарь, приспособления и инструменты по схеме организации рабочего места. При необходимости они очищают от мусора место укладки следующей плиты и смачивают его водой при помощи метлы |
*На одну плиту площадью до 5 м2.
