Карта предназначена для организации труда рабочих при монтаже армоцементных оболочек двоякой положительной кривизны размером 3?12 м (марка БК-50).
Обозначение: | КТ 4.1-6.7-77 |
Название рус.: | Карта трудового процесса строительного производства. Монтаж армоцементных оболочек покрытия спортзала |
Статус: | действующий |
Заменяет собой: | КТ 4.1-6.7-72 |
Дата актуализации текста: | 01.10.2008 |
Дата добавления в базу: | 01.02.2009 |
Дата введения в действие: | 01.01.1977 |
Разработан: | Трест Ленинградоргстрой 190121, Ленинград, Набережная Мойки, 122 |
Утвержден: | ВНИПИ труда в строительстве Госстроя СССР (01.01.1977) |
Опубликован: | ЦИТП Госстроя СССР № 1977 |
КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА | КТ-4.1-6.7-77 | |
Разработана трестом Ленинградоргстрой Главленинградстроя *) Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство | ||
МОНТАЖ АРМОЦЕМЕНТНЫХ ОБОЛОЧЕК ПОКРЫТИЯ СПОРТЗАЛА | ||
Входит в комплект карт ККТ-4.1-8 Монтаж конструкций каркасно-панельного здания школы серии 2С-02-10 | ||
Взамен КТ-4.1-6.7-72 |
*) 190121, Ленинград, Ф-121, НабережнаяМойки, 122.
1.1. Карта предназначена для организации труда рабочих при монтаже армоцементных оболочек двоякой положительной кривизны размером 3´12 м (марка БК-50).
1.2. Показатели производительности труда
По карте По ЕНиР
Выработка на 1 чел.-день, оболочек 8,6 -
Затраты труда на одну оболочку, чел.-ч 0,93 -
2.1. До начала работ необходимо: закончить монтаж всех конструкций двухэтажной части корпуса «А»; проверить отметки колонн, установленных в зальном помещении корпуса «А»; проверить исправность монтажной оснастки и приспособлений; расположить приспособления и инвентарь согласно схеме организации рабочего места; проверить соответствие оболочек требованиям проекта и ГОСТа.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV разряда (М2) - 1
монтажник конструкций III разряда (М3) - 1
3.2. Инструменты, приспособления и инвентарь
Наименование, назначение и основные параметры | ГОСТ, № чертежа | Количество, шт. |
Траверса грузоподъемностью 5,5 т для подъема оболочки | Чертеж МП-166 треста Ленинградоргстрой | 1 |
Отвес | О-600, ГОСТ 7948 -71 | 1 |
Молоток | ГОСТ 11042 -72 | 2 |
Щетка стальная | Каталог-справочник ЦНИИТЭстроймаша*), стр. 83 | 2 |
Метр стальной складной | ГОСТ 7253-54 | 2 |
Рулетка стальная | РС-20, ГОСТ 7502 -69 | 1 |
Ящик для инструментов | - | 1 |
Лестница приставная высотой 2 м | - | 1 |
*) 121019, Москва, Г-19, ул. Маркса иЭнгельса, 7/10.
4.1. Операции по монтажу армоцементной оболочки выполняют в следующем порядке: выносят отметки поперечной оси здания на ригель рамы; размечают и подготовляют место укладки оболочки; подают и укладывают оболочку в проектное положение; закрепляют оболочку электросваркой и расстроповывают ее.
4.2. Оболочки покрытия спортзала монтируют при помощи башенного крана непосредственно с автотранспорта.
4.3. Первую (маячную) оболочку укладывают на ригель рамы и две базовые колонны, установленные строго по теодолиту. Монтаж маячной оболочки ведут с перекрытия над вторым этажом главного корпуса, а последующих - с ранее уложенных.
Оболочки, установленные в проектное положение, привариваются к колоннам по контуру оголовков и крепятся между собой электросваркой накладных деталей. Электросварочные работы выполняют два электросварщика из другого звена, входящего в состав бригады монтажников.
4.4. Организация рабочего места

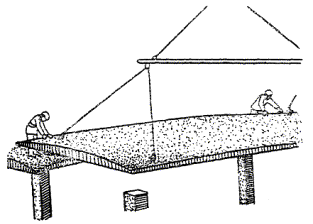

1 - монтируемая оболочка; 2 - траверса; 3 - колонны; 4 - смонтированная маячная оболочка; 5 - фиксирующие штыри; 6 - ящик с инструментами; 7 - ригель рамы; 8 - плиты перекрытия над вторым этажом; 9 - связи и подкосы временного крепления колонн
4.5. График трудового процесса
Примечания. 1. В затраты труда включено время наподготовительно-заключительные работы и отдых.
2. Остальное время монтажник М3 занятвыполнением работ на приобъектном складе.
4.6. Описание операций
№ по графику | Наименование операций, их продолжительность*), исполнители и орудия труда; характеристика приемов труда |
1 | ПОДГОТОВКА И СТРОПОВКА ОБОЛОЧКИ; 6 мин; М3; траверса Монтажник М3 осматривает оболочку, обращая особое внимание на наличие трещин или околов и надежность заделки монтажных петель. Затем, поочередно отжимая защелки крюков стропа, он заводит крюки в монтажные петли оболочки |
2 | ВЫНОСКА ОТМЕТОК НА РИГЕЛЬ РАМЫ; 3,5 мин; М1, М2; отвес Монтажник М1, находясь на перекрытии над вторым этажом, опускает отвес вдоль стойки рамы и передвигает нить отвеса по указанию монтажника М2, следящего за совпадением конуса отвеса с риской поперечной оси на цокольной части здания. Затем монтажник М1 по отвесу выносит риску на ригель рамы второго этажа. Аналогично монтажники М1 и М2 переносят риску на другом конце ригеля рамы |
3 | ПОДГОТОВКА МЕСТА УКЛАДКИ ОБОЛОЧКИ; 6 мин; М1, М2; метр, щетка, молотки Монтажники М1 и М2 щетками очищают закладные пластины ригеля рамы (или оголовки колонн), а наплывы бетона сбивают молотками. Для удобства укладки оболочки в проектное положение монтажники, находясь на перекрытии, отмеряют от риски поперечной оси здания на ригеле рамы по 1 см (половину проектной ширины шва) и отмечают границы мест укладки оболочек |
4 | ПОДЪЕМ ОБОЛОЧКИ; 3,5 мин; М3; траверса По сигналу монтажника М3 машинист крана натягивает строп. Убедившись в надежности строповки и отойдя на безопасное расстояние, монтажник подает команду машинисту крана переместить оболочку к месту монтажа |
5 | ПРИЕМ И УКЛАДКА ОБОЛОЧКИ; 7,5 мин; М1, М2; траверса Монтажники М1 и М2 находясь на перекрытии (или на уложенной ранее оболочке), принимают оболочку на высоте 20 - 30 см от опорной поверхности и направляют ее на место укладки. Затем по команде монтажника М1 машинист крана плавно опускает оболочку на ригель рамы и две колонны (при установке маячной оболочки) или на четыре колонны (при установке рядовой оболочки) вплотную к фиксаторам колонн, а монтажники следят за совмещением оболочки с рисками |
7 | РАССТРОПОВКА ОБОЛОЧКИ; 1,5 мин; М1, М2; траверса После электросварки закладных деталей машинист крана по команде монтажника М1 ослабляет натяжение стропов траверсы, а монтажники М1 и М2, находясь на оболочке, отжимают замки крюков и расстроповывают оболочку |
*) На однуоболочку.
