КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-6.4-77

Разработана трестом Укрмонтажоргстрой * и ПНИБ Минмонтажспецстрой УССР

Скорректирована и рекомендована ВНИПИ труда в строительстве Госстрой СССР для внедрения в строительное производство

УСТАНОВКА ЖЕЛЕЗОБЕТОННЫХ СТРОПИЛЬНЫХ ФЕРМ ПРОЛЕТОМ 24 м

Входит в комплект карт ККТ-4.1-1

Монтаж сборных железобетонных и бетонных конструкций

Взамен КТ-4.1-6.4-68

Выработка на 1 чел.-день, ферм

1,19

0,80

Затраты труда на одну ферму, чел.-ч

6,75

10,00

Лом монтажный

ГОСТ 1405-72

3

Кувалда (4 кг)

ГОСТ 11402-65

1

Щетка стальная

Каталог-справочник ЦНИИТЭстроймаша, * стр. 83

2

Молоток слесарный

ГОСТ 2310-70

2

Зубило

ГОСТ 7211-72

2

Кисть-ручник

ГОСТ 10597 -70

2

Комплект инструментов электросварщика

-

2

Ключи гаечные двусторонние

ГОСТ 2839-71

2

Рулетка

РС-20, ГОСТ 7502 -69

1

Метр стальной складной

ГОСТ 7253-54

2

Отвес

О-200, ГОСТ 7948 -71

2

Траверса с захватами для дистанционной расстроповки при монтаже ферм пролетом до 24 м

Чертеж 4960Р ПИ Промстальконструкция **

1

Лестница длиной 3,4 м

Чертеж 5627Т-26 того же ПИ

3

Лестница приставная длиной 7,8 м с площадкой

Чертежи 5627Т-30 и 5627Т-31 того же ПИ

2

Распорка инвентарная

12 М-Р1, Чертеж 7521-06 того же ПИ

2

Кассета для фермы

Чертеж 4074 того же ПИ

2

Строп двухветвевой грузоподъемностью 2 т, длина ветвей 4 м

РЧ-507-72 ЦНИИОМТП ***

1

Оттяжка из пенькового каната диаметром 25 мм, длиной 20 м, с карабином на одном конце

-

4

1

ПОДНОСКА МАТЕРИАЛОВ И ИНСТРУМЕНТОВ; 7 мин; М₂, М₃

2

УСТАНОВКА ПРИСТАВНЫХ ЛЕСТНИЦ К КОЛОННАМ; 18 мин; М₁, М₄, М₅; приставные лестницы, двухветвевой строп

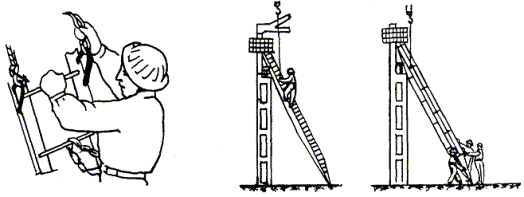

По сигналу монтажника М₁ машинист крана подает крюк, а монтажник М₄ навешивает на него строп. Затем машинист крана подает крюк к месту строповки лестницы. Монтажник М₅ поднимается по лестнице, зацепляется за нее карабином предохранительного пояса и стропит лестницу: держась левой рукой за лестницу, правой он заводит крюк стропа в монтажную петлю лестницы, - после чего спускается вниз. Монтажник М₁ подает машинисту крана сигнал поднять лестницу. Монтажники, придерживая лестницу снизу, отводят ее от колонны, а машинист крана подает лестницу к месту установки, где монтажники устанавливают ее. После чего монтажник М₄ поднимается по лестнице и расстроповывает ее. Так же устанавливают вторую лестницу

3

ПОДГОТОВКА КРАНА, СТРОПОВКА ТРАВЕРСЫ; М₁, М₄ - 7 мин; М₂, М₃ - 4 мин; траверса, рулетка

Монтажники М₂ и М₃ с помощью рулетки определяют место стоянки крана и фиксируют его деревянным колышком. Машинист перемещает кран на отмеченное место и по сигналу монтажника М₁ подает крюк к траверсе. Монтажник М₁, взявшись обеими руками за блок, помогает монтажнику М₄ завести крюк крана в серьгу траверсы

4

ОЧИСТКА ЗАКЛАДНЫХ ДЕТАЛЕЙ; 4 мин; М₂, М₃; щетки, молотки, зубила

Монтажники М₂ и М₃, находясь у противоположных концов фермы, с помощью стальных щеток, молотков и зубил очищают закладные детали от ржавчины и грязи

5

ПРОВЕРКА РАЗМЕРОВ ФЕРМЫ, НАНЕСЕНИЕ МОНТАЖНЫХ РИСОК; 10 мин; М₂, М₃; рулетка, метры, кисти-ручники

Монтажники М₂ и М₃ с помощью рулетки проверяют геометрические размеры фермы и расположение закладных деталей. После этого монтажник М₂ метром определяет место оси на торце фермы и наносит масляной краской риску. То же самое делает монтажник М₃ на противоположном торце фермы

6

УСТАНОВКА ПРИСТАВНЫХ ЛЕСТНИЦ ДЛЯ СТРОПОВКИ ФЕРМЫ; 7 мин; М₅; лестницы длиной 3,4 м

Монтажник М₅ устанавливает три лестницы у мест строповки

7

СТРОПОВКА ФЕРМЫ, КРЕПЛЕНИЕ К НЕЙ ОТТЯЖЕК И РАСПОРОК; М₂, М₃ - 3 мин; М₁, М₄, М₅ - 9 мин; траверса, распорки, оттяжка

По сигналу монтажника М₁ машинист крана опускает траверсу к ферме. Монтажники М₂ и М₃ поднимаются по лестницам к местам строповки, берут левыми руками захваты, а правыми - стропы и вводят петли стропов между щеками захватов напротив подвижных пальцев.

По сигналу монтажника М₁ машинист крана замыкает электрическую цепь захвата, в результате чего подвижной палец входит через петлю стропа в отверстие щеки захвата. Монтажник М₅ крепит оттяжки за верхний пояс фермы у опорных узлов, а также к левым концам распорок. Монтажник М₁ поднимается по лестнице к месту установки распорок, а монтажники М₄и М₅ поочередно подают ему правые концы распорок. Монтажник М₁, сидя на верхнем поясе фермы навешивает на него упор. Удерживая одной рукой упор от поворота, другой он завинчивает прижимной винт. Таким же способом он устанавливает вторую распорку

8

ПОДГОТОВКА МЕСТ УСТАНОВКИ ФЕРМЫ НА КОЛОННАХ; 11 мин; М₂, М₃; инструменты электросварщика

Монтажник М₃ берет сумку с инструментами, стальную подкладку и поднимается по лестнице к оголовку колонны. Затем он укладывает подкладку на опорную площадку колонны и прикрепляет ее электросваркой. Монтажник М₃ подготовляет опорную площадку для установки фермы на другой колонне

9

ПОДЪЕМ ФЕРМЫ; М₁, М₄, М₅ - 6 мин; М₂, М₃ - 1 мин; оттяжки

По сигналу монтажника М₁ машинист крана приподнимает ферму на 10 - 20 см. Монтажники М₄ и М₅ проверяют правильность и надежность строповки, после чего монтажник М₁ подает сигнал продолжить подъем. Машинист крана поднимает ферму, одновременно разворачивая ее, и подает к месту установки. Монтажники М₄ и М₅ с помощью оттяжек удерживают ферму от раскачивания и поворотов. Поднятую на 0,5 м над оголовками колонн ферму монтажники М₂ и М₃ удерживают руками

10

УСТАНОВКА ФЕРМЫ С ЗАКРЕПЛЕНИЕМ ЕЕ ВРЕМЕННЫМИ РАСПОРКАМИ; 8 мин; М₁, М₂, М₃, М₄, М₅; ломы, оттяжки, гаечный ключ

Монтажники М₁ и М₃, стоя на площадке одной лестницы, а монтажник М₂ - на площадке другой, наводят ферму на место установки, совмещают риски на ферме с рисками на колоннах и опускают ферму с помощью крана на колонны. Монтажники М₄ и М₅ поднимаются на покрытие смонтированного пролета и, зацепившись карабинами предохранительных поясов за монтажные петли плит покрытия, поднимают и устанавливают левые опоры распорок. Затем они с помощью каната, закрепленного за свободный конец распорки, поднимают ее на 5 - 10 см выше места упора и, оттягивая в сторону, заводят в гнездо. Один из монтажников соединяет болтом распорку с опорой (эту операцию он выполняет лежа на покрытии)

11

ВЫВЕРКА ФЕРМЫ, РЕГУЛИРОВКА РАСПОРОК; М₁, М₄, М₅ - 15 мин; М₂, М₃ - 5 мин; рулетка, метр, гаечные ключи

Распорка

1 - устанавливаемая ферма; 2 - правая опора; 3 - левая опора; 4 - ранее установленная ферма; 5 - плита покрытия; 6 - канат

Монтажник М₁ выверяет положение фермы на опорных площадках колонны. Монтажник М₄ на левой опоре первой распорки проверяет расстояние между опорами регулировочного винта. Монтажник М₅ проверяет расстояние между щеками регулировочного винта на левой опоре второй распорки. В случае несоответствия расстояний между опорами регулировочных винтов монтажник М₄ ключом регулирует их. Монтажник М₅ выполняет аналогичные операции на другой опоре

12

ЭЛЕКТРОСВАРКА ЗАКЛАДНЫХ ДЕТАЛЕЙ ФЕРМЫ И КОЛОННЫ; 20 мин; М₂, М₃; инструменты электросварщика

Монтажник М₃ сваривает закладные детали стыка фермы с колонной. Одновременно монтажник М₂ сваривает детали стыка на другой опоре

13

РАССТРОПОВКА И СНЯТИЕ ОТТЯЖЕК; 5 мин; М₁, М₄, М₅

По сигналу монтажника М₁ машинист крана размыкает электрическую цепь и освобождает стропы. Монтажник М₁ на одном конце фермы и монтажник М₄ на другом снимают оттяжки, которые собирает монтажник М₅
