| КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА | КТ-4.1-6.6-77 | |
| Разработана конструкторско-технологическим институтом Минпромстроя СССР* Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство | |
| УКЛАДКА РИГЕЛЕЙ С ПОМОЩЬЮ РШИ | |
| Входит в комплект карт ККТ-4.1-4 Монтаж сборных железобетонных конструкций каркасных зданий | |
| Взамен КТ-4.1-6.6-70 | |
*300600,г. Тупа, проспект Ленина, 108.
1.1. Карта предназначена для организации труда рабочих при укладке ригелей массой до 3 т с помощью рамно-шарнирных индикаторов (РШИ).
1.2. Показатели производительности труда
|
| По карте | По ЕНиР |
| Выработка на 1 чел.-день, ригелей | 7,3 | 3,8 |
| Затраты труда на один ригель, чел.-ч | 1,1 | 2,1 |
Примечание. В затратытруда включено время на подготовительно-заключительные работы и отдых.
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет использования рамно-шарнирных индикаторов (РШИ).
2.1. До начала работ необходимо: смонтировать и выверить колонны, замонолитить стыки между ними; проверить соответствие полок консолей колонн проектным отметкам; проверить размеры ригелей и правильность установки закладных деталей; доставить в зону монтажа приспособления, инструменты и инвентарь и разложить их на рабочем месте.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV разряда (М2) - 1
монтажник конструкций III разряда (М3) - 1
монтажник конструкций II разряда (М4) - 1
3.2. Инструменты, приспособления и инвентарь
| Наименование, назначение и основные параметры | ГОСТ, № чертежа | Количество, шт. |
| Строп двухветвевой | РЧ-507-72 ЦНИИОМТП* | 1 |
| Лом монтажный | ГОСТ 1405-72 | 2 |
| Щетка стальная | Каталог-справочник ЦНИИТЭстроймаша**, стр. 83 | 3 |
| Шаблон | - | 1 |
| Кондуктор для временного крепления и выверки ригеля | Чертеж ТС-054 треста Оргтехстроя Главзапстроя*** | 8 |
* Рабочие чертежиможно приобрести в Бюро внедрения ЦНИИОМТП.
** 121019, Москва, Г-19, ул.Маркса и Энгельса, 7/10.
*** Ленинград-Центр, ул.Герцена, 31.
4.1. Операции по установке ригеля выполняют в следующем порядке: устанавливают поворотно-выдвижные люльки в рабочее положение; стропят ригель и подают его к месту установки; принимают и устанавливают ригель в проектное положение; выверяют и временно крепят его; расстроповывают ригель.

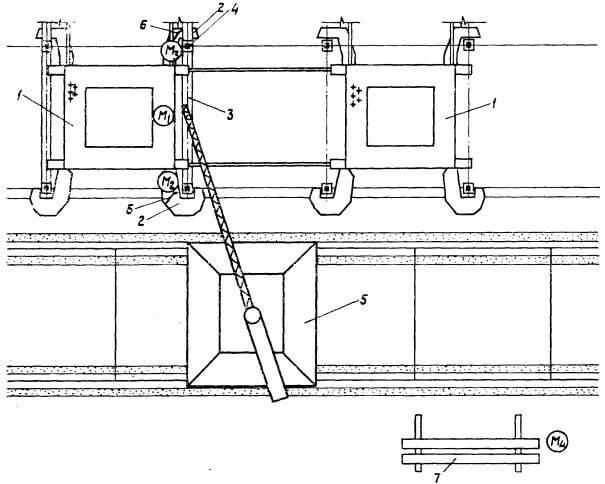

4.2. Организация рабочего места
- рабочие места монтажников
1 - рамно-шарнирные индикаторы; 2 - поворотно-выдвижные люльки; 3 - монтируемый ригель; 4 - кондуктор; 5 - кран; 6 - монтажные ломы; 7 - место складирования ригелей

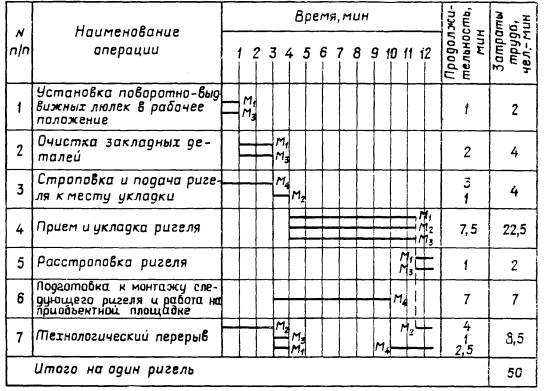

4.3. График трудового процесса
4.4. Описание операций
| № по графику | Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда |
| 1 | 2 |
| 1 | УСТАНОВКА ПОВОРОТНО-ВЫДВИЖНЫХ ЛЮЛЕК В РАБОЧЕЕ ПОЛОЖЕНИЕ; 1 мин; М1, М3 Монтажники М1 и М3 ослабив зажимные винты фиксаторов, вращением рукояток против часовой стрелки поворачивают люльки в рабочее положение. Вращая рукоятки по часовой стрелке, они закрепляют люльки фиксаторами
|
| 2 | ОЧИСТКА ЗАКЛАДНЫХ ДЕТАЛЕЙ; 2 мин; М1, М3; стальные щетки Монтажники М1 и М3, стоя в люльках, стальными щетками очищают закладные детали на консолях колонн от ржавчины, масляных пятен и наплывов бетона |
| 3 | СТРОПОВКА И ПОДАЧА РИГЕЛЯ К МЕСТУ УКЛАДКИ; М2 - 1 мин; М4 - 3 мин; строп Монтажник М4 цепляет двухветвевой строп за крюк крана, а машинист крана подает его к штабелю ригелей. Монтажник М4 стропит ригель и, убедившись в надежности строповки, отходит на безопасное расстояние. По его команде машинист крана поднимает ригель и подает его к месту укладки |
| 4 | ПРИЕМ И УКЛАДКА РИГЕЛЯ; 7,5 мин; М1, М2, М3; строп, ломы, шаблон, кондукторы
Монтажник М2, стоя на верхней площадке РШИ, подает команду машинисту крана опустить ригель над консолями колонн. Монтажники М1 и М3, находясь в поворотно-выдвижных люльках, принимают ригель на высоте 0,5 - 0,7 м от верха консолей и, придерживая его за концы, наводят на опоры. По команде монтажника М2 машинист крана опускает ригель на консоли колонн. Монтажники М1 и М3 проверяют шаблоном расстояние в свету между колонной и торцом ригеля и в случае необходимости ломами рихтуют ригель в проектное положение. Затем с помощью фиксаторов монтажники закрепляют на колоннах кондукторы и, перемещая ригель прижимными винтами, выверяют его положение в плане |
* Наодин ригель.
