Карта предназначена для организации труда рабочих при установке двухветвевых железобетонных колонн серии КЭ-01-52 одноэтажных промышленных зданий массой до 15 т.
Обозначение: | КТ 4.1-4.2-77 |
Название рус.: | Карта трудового процесса строительного производства. Установка двухветвевых железобетонных колонн массой от 8,5 до 15 т |
Статус: | действующий |
Заменяет собой: | КТ 4.1-4.2-68 |
Дата актуализации текста: | 01.10.2008 |
Дата добавления в базу: | 01.02.2009 |
Дата введения в действие: | 01.01.1977 |
Разработан: | Трест Укрмонтажоргстрой Минмонтажспецстроя УССР Киев-40, ул. Ровенская, 10а |
Утвержден: | ВНИПИ труда в строительстве Госстроя СССР (01.01.1977) |
Опубликован: | ЦИТП Госстроя СССР № 1977 |
КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА | КТ-4.1-4.2-77 | |
Разработана трестом Укрмонтажоргстрой* Минмонтажспецстроя УССР Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство | ||
УСТАНОВКА ДВУХВЕТВЕВЫХ ЖЕЛЕЗОБЕТОННЫХ КОЛОНН МАССОЙ ОТ 8,5 ДО 15 т | ||
Входит в комплект карт ККТ-4.1-1 Монтаж сборных железобетонных и бетонных конструкций | ||
Взамен КТ-4.1-4.2-68 |
*г.Киев-40, ул. Ровенская, 10а.
1.1. Карта предназначена для организации труда рабочих при установке двухветвевых железобетонных колонн серии КЭ-01-52 одноэтажных промышленных здании массой до 15 т.
1.2. Показатели производительности труда **
** Показателиприведены для колонн средней массы (12 т).
| По карте | По ЕНиР |
Выработка на 1 чел.-день, колонн | 1,55 | 1,05 |
Затраты труда на одну колонну, чел.-ч | 5,13 | 7,70 |
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет использования траверсы с захватом и винтовых клиньев для выверки колонн.
2.1. До начала работ необходимо: закончить все работы нулевого цикла и проверить положение стаканов фундаментов по горизонтали и вертикали (смещение осей стаканов фундамента относительно разбивочных не должно превышать ± 10 мм, а отклонение отметок опорных поверхностей от проектных - 20 мм); колонны разложить у мест их установки на подкладки.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV разряда (М2) - 1
монтажники конструкций III разряда (М3, М4) - 2
Примечание. Машинист кранаVI разряда в состав звена не входит.
3.2. Инструменты, приспособления и инвентарь
Наименование, назначение и основные параметры | ГОСТ, № чертежа | Количество, шт. |
Лом монтажный | ГОСТ 1405-72 | 2 |
Щетка стальная | Каталог-справочник ЦНИИТЭстроймаша,* стр. 83 | 1 |
Кувалда | ГОСТ 11402-65 | 2 |
Лопата | ГОСТ 3620-63 | 2 |
Молоток слесарный | ГОСТ 2310-70 | 2 |
Зубило | ГОСТ 7211-72 | 2 |
Скребок для очистки закладных деталей | - | 2 |
Метр стальной складной | ГОСТ 7253-54 | 4 |
Рулетка | РС-50, ГОСТ 7502 -69 | 1 |
Нивелир | ГОСТ 10528 -69 | 1 |
Теодолит | ГОСТ 10529 -70 | 2 |
Траверса грузоподъемностью 15 т | ТК-4, чертеж 555/12 треста Укрмонтажоргстрой, альбом 5 | 1 |
Строп универсальный длиной 6 м для перекантовки колонны | Тот же альбом | 1 |
Расчалка с винтовой стяжкой и струбциной | Чертеж 5021-15 ПИ Промстальконструкция** | 2 |
Оттяжка из пенькового каната диаметром 25 мм, длиной 33 м, с карабином | - | 2 |
Клинья инвентарные винтовые для выверки колонн | Чертежи 15.02.01-08 треста Промтехмонтаж*** | 8 |
Ведро | - | 1 |
Тележка двухколесная с контейнером для инструментов | Чертеж КБ-68051 Гипрооргсельстроя**** | 1 |
*121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.
**125080, Москва, А-80, Волоколамское шоссе, 1.
***г. Рига, ул. Кирова, 23.
****125080, Москва, А-80, Волоколамское шоссе, 3.
4.1. Операции по монтажу колонны выполняют в следующем порядке: устанавливают теодолиты, раскладывают инструменты и приспособления; подготовляют колонну и стакан фундамента к монтажу, перекантовывают колонну; стропят колонну; крепят расчалки; поднимают колонну; устанавливают ее в стакан фундамента; выверяют и закрепляют колонну; расстроповывают ее.

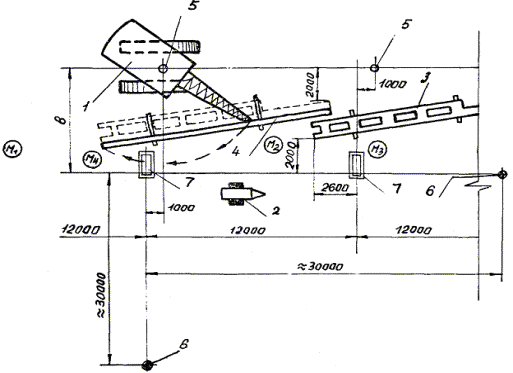

4.2. Организация рабочего места
1 - кран на гусеничном ходу; 2 - тележка с контейнером для инструментов; 3 - положение колонны до перекантовки; 4 - положение колонны перед подъемом; 5 - стоянки крана; 6 - теодолиты; 7 - установленные колонны
Примечание. Расстояние «в» равно примерно высотеколонны.

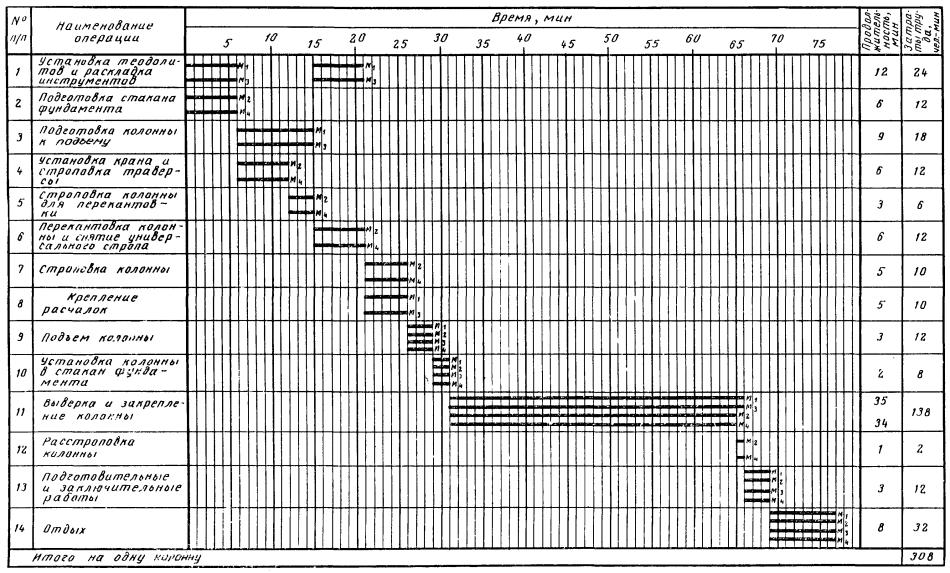

4.3. График трудового процесса
4.4. Описание операций
№ по графику | Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда |
1 | 2 |
1 | УСТАНОВКА ТЕОДОЛИТОВ; РАСКЛАДКА ИНСТРУМЕНТОВ; 12 мин; М1, М3; теодолиты, нивелир, тележка с контейнером для инструментов Монтажник М1 устанавливает теодолиты по осям здания. Расстояние от теодолита до монтируемой колонны должно быть примерно равно двойной ее высоте. Нивелир он устанавливает в радиусе равном одной высоте колонны. Монтажник М3 раскладывает инструменты на рабочем месте |
2 | ПОДГОТОВКА СТАКАНА ФУНДАМЕНТА; 6 мин; М2, М4; лопата, метр Монтажник М2 метром обмеряет башмак фундамента, проверяет наличие осевых рисок и при необходимости наносит их. Монтажник М4 лопатой очищает стакан фундамента от грязи и промывает его водой |
3 | ПОДГОТОВКА КОЛОННЫ К ПОДЪЕМУ; 9 мин; М1, М3; молоток, зубило, скребок, рулетка, стальная щетка Монтажник М1 проверяет наличие закладных деталей на колонне и при необходимости очищает их стальной щеткой. Монтажник М3 скребком очищает колонну от грязи. Затем они вместе осматривают колонну, проверяют с помощью рулетки ее геометрические размеры и расстояния между закладными деталями, наносят масляной краской осевые риски на гранях колонны и ее оголовке |
4 | УСТАНОВКА КРАНА И СТРОПОВКА ТРАВЕРСЫ; 6 мин; М2, М4; кувалды, рулетка, траверса Монтажники М2 и М4 при помощи рулетки определяют место стоянки крана и фиксируют его деревянным колышком. Машинист устанавливает кран на отмеченное место и по сигналу монтажника М2 опускает крюк к траверсе. Монтажник М4 устанавливает серьгу траверсы в положение, удобное для заводки крюка, а монтажник М2, придерживая предохранительную скобу, цепляет за нее крюк крана |
5 | СТРОПОВКА КОЛОННЫ ДЛЯ ПЕРЕКАНТОВКИ; 3 мин; М2, М4; универсальный строп Монтажник М4 берет обеими руками универсальный строп и протягивает его под колонной в середине второй от консоли диафрагмы. Монтажник М2 принимает строп, подтягивает его и устанавливает на грани колонны инвентарные подкладки, прикрепленные на универсальном стропе. Затем монтажник М2 продевает длинный конец стропа в петлю короткого и надевает его на крюк крана. Монтажник М4 придерживает левой рукой крюк, а правой отводит предохранительную скобу |
6 | ПЕРЕКАНТОВКА КОЛОННЫ И СНЯТИЕ УНИВЕРСАЛЬНОГО СТРОПА; 6 мин; М2, М4; универсальный строп, траверса с захватом Монтажники М2 и М4, закончив строповку колонны, отходят на безопасное расстояние и дают машинисту крана сигнал поднять колонну. Машинист крана приподнимает колонну вверх, а затем укладывает ее на ребро, после чего монтажник М4 расстроповывает колонну. Монтажник М2 подает машинисту крана сигнал опустить захват к месту строповки (на середине проема), а монтажник М4 заводит его в проем колонны |
7 | СТРОПОВКА КОЛОННЫ; 5 мин; М2, М4; траверса с захватом, оттяжка Монтажник М2 принимает захват и подает сигнал машинисту крана опустить его на нижнюю ветвь колонны. Затем он берет в правую руку свободную ветвь стропа, надевает ее на вал захвата и крепит оттяжку. Монтажник М4 в это время придерживает вал. После этого монтажник М2 подает машинисту крана сигнал натянуть стропы траверсы и вместе с монтажником М4 проверяет правильность и надежность строповки |
8 | КРЕПЛЕНИЕ РАСЧАЛОК; 5 мин; М1, М3; расчалки со струбцинами Монтажник М1 крепит струбцину на колонне. Монтажник М3, нажимая большим пальцем правой руки на защелку крюка расчалки и придерживая кольцо левой рукой, заводит крюк в кольцо струбцины Крепление струбцины к диафрагме 1 - струбцина; 2 - кольца для крепления расчалок; 3 - расчалки; 4 - рукоятка для зажима струбцины; 5 - колонна |
9 | ПОДЪЕМ КОЛОННЫ; 3 мин; М1, М2, М3, М4; траверса с захватом, оттяжка Монтажник М2 подает машинисту крана сигнал и он приподнимает колонну на 10 - 20 см. После выверки монтажником М2 надежности строповки машинист крана продолжает подъем колонны. Монтажники М1, М3 и М4 следят за подъемом колонны |
10 | УСТАНОВКА КОЛОННЫ В СТАКАН ФУНДАМЕНТА; 2 мин; М1, М2, М3, М4 Монтажники М3 и М4 принимают колонну на высоте 30 см над стаканом фундамента. По сигналу монтажника М2 машинист крана плавно опускает колонну, а монтажники М3 и М4, придерживая ее с двух сторон, направляют в стакан фундамента так, чтобы риски на колонне совместились с рисками на стакане. Монтажник М1 следит за установкой колонны |
11 | ВЫВЕРКА И ЗАКРЕПЛЕНИЕ КОЛОННЫ; М1, М3 - 35 мин; М2, М4 - 34 мин; ломы, инвентарные винтовые клинья, теодолиты, нивелир Монтажники М1, М2, М3 и М4 временно закрепляют колонну инвентарными винтовыми клиньями, вставляя их в зазоры между колонной и стенкой стакана фундамента. Вертикальность колонны выверяют, удерживая ее на крюке крана. Небольшие отклонения в плане и по вертикали монтажники М3 и М4 по команде монтажников М1 и М2 регулируют, завинчивая клинья с одной стороны и ослабляя их с другой. При значительных отклонениях колонны по вертикали ее положение регулируют натяжением расчалок с одной стороны и ослаблением с другой. Нижние концы расчалок закрепляют за строповочные петли соседних фундаментов или за инвентарные якоря |

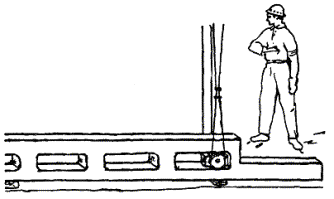

12 | РАССТРОПОВКА КОЛОННЫ; 1 мин; М2, М4; оттяжка По сигналу монтажника М2 машинист крана опускает захват траверсы на диафрагму колонны и продолжает опускать стропы траверсы до провисания. Когда надетый на вал захвата строп достаточно опустится, монтажник М4 легким рывком оттяжки снимает его с вала. Монтажник М2 дает машинисту крана команду вывести захват из проема колонны |
* На одну колонну.
